HMS "Granado"

[ostry_gl]

Siberian, świetna sprawa z tym toczeniem. Twoja relacja jest jedną z fajniejszych na forum - popełniasz czasem błędy, ale dzięki temu relacja jest autentyczna, bo przecież popełniamy je Wszyscy. Ważne, że je pokazujesz (ja na razie popełniam same modelarskie błedy, więc wiem:)).
Zgadzam się z RomkiemS odnośnie opinii o forum i mam nadzieję, że sam wreszcie rozpocznie swoją relację, bo początkujący tacy jak ja bazują głównie na Jego pracach.
Twoje Granado jest super i często tu zaglądam, więc trzymaj tak dalej.
Pozdrawiam,

Łukasz

[Siberian]

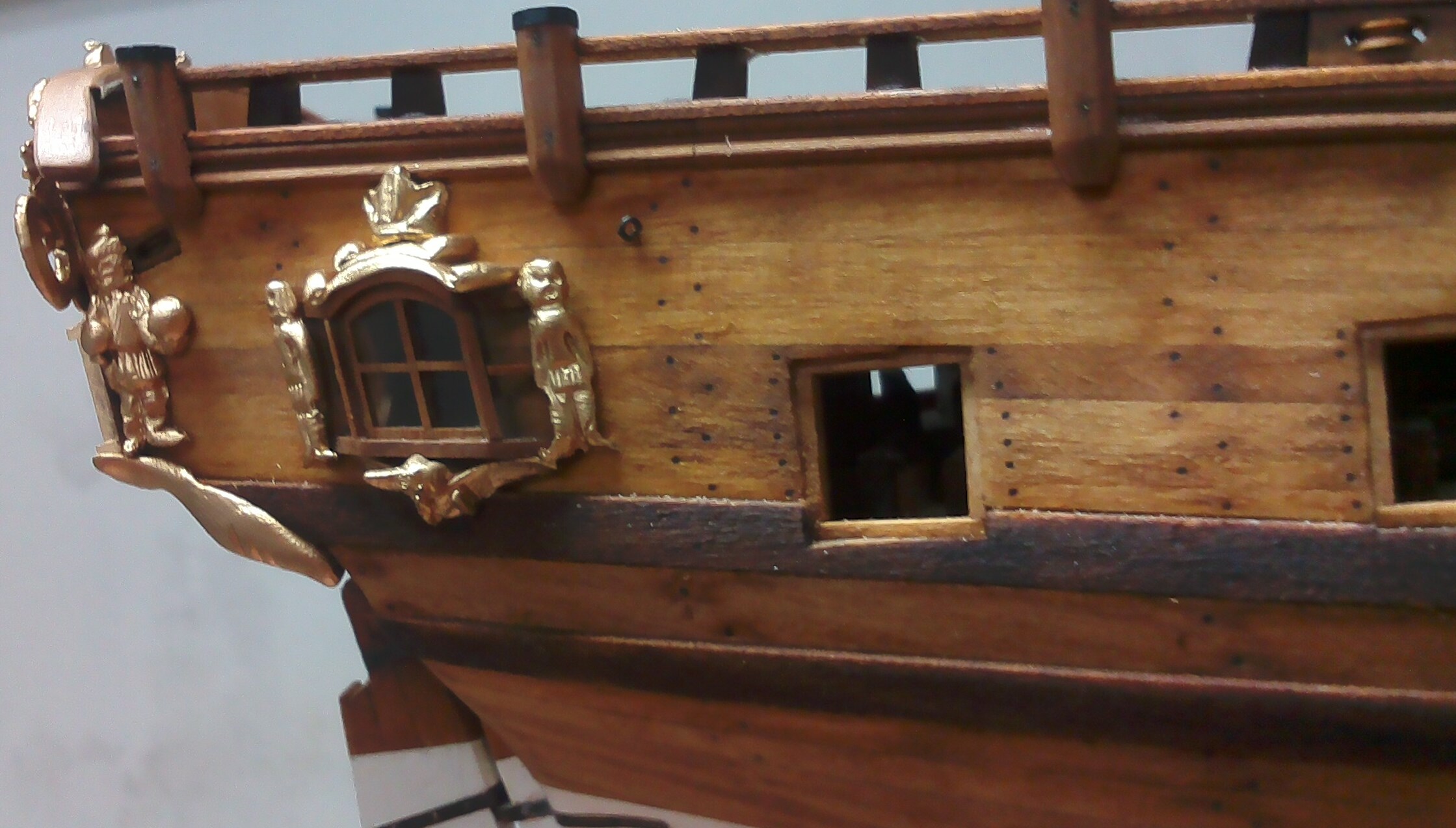

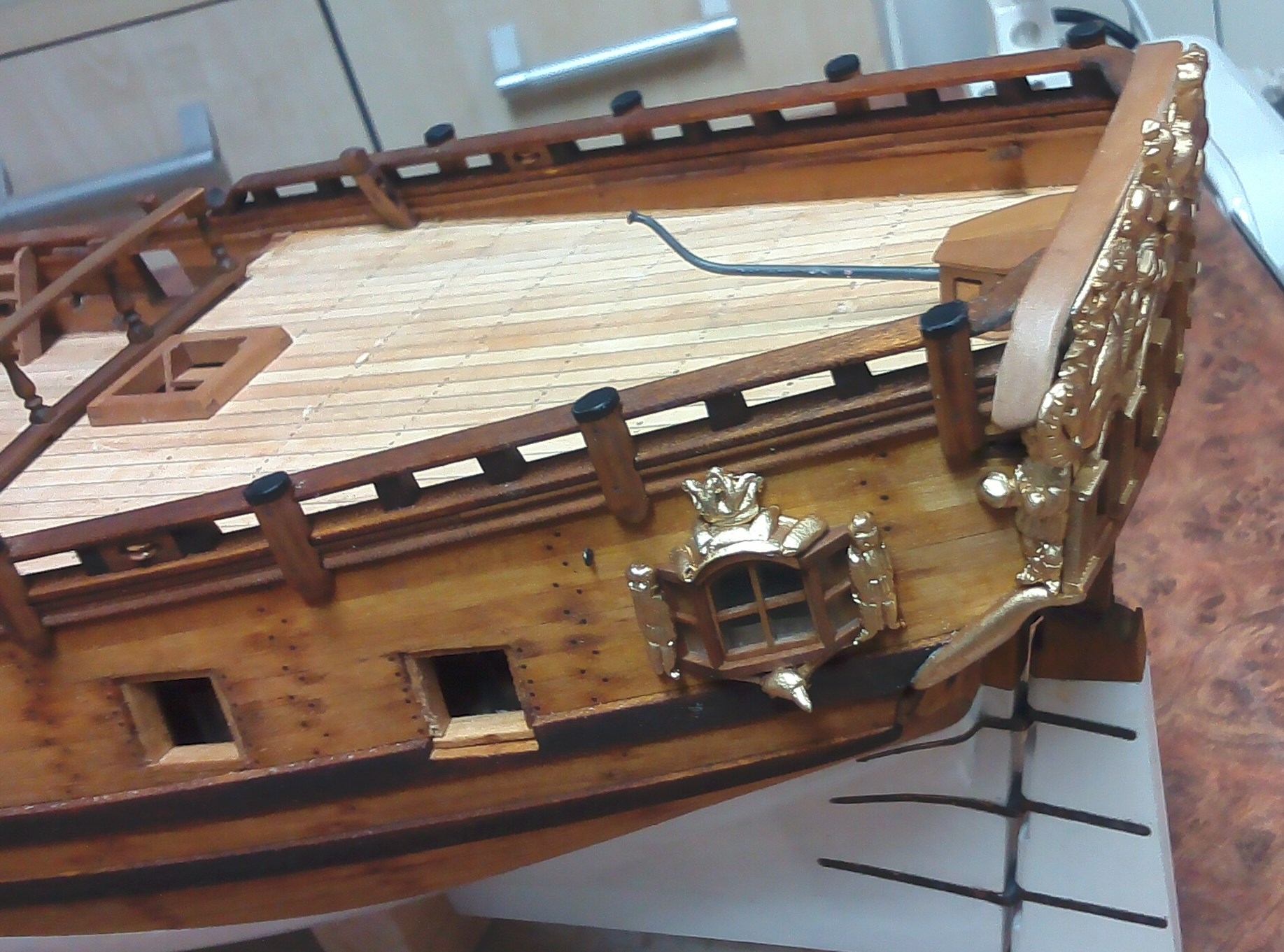

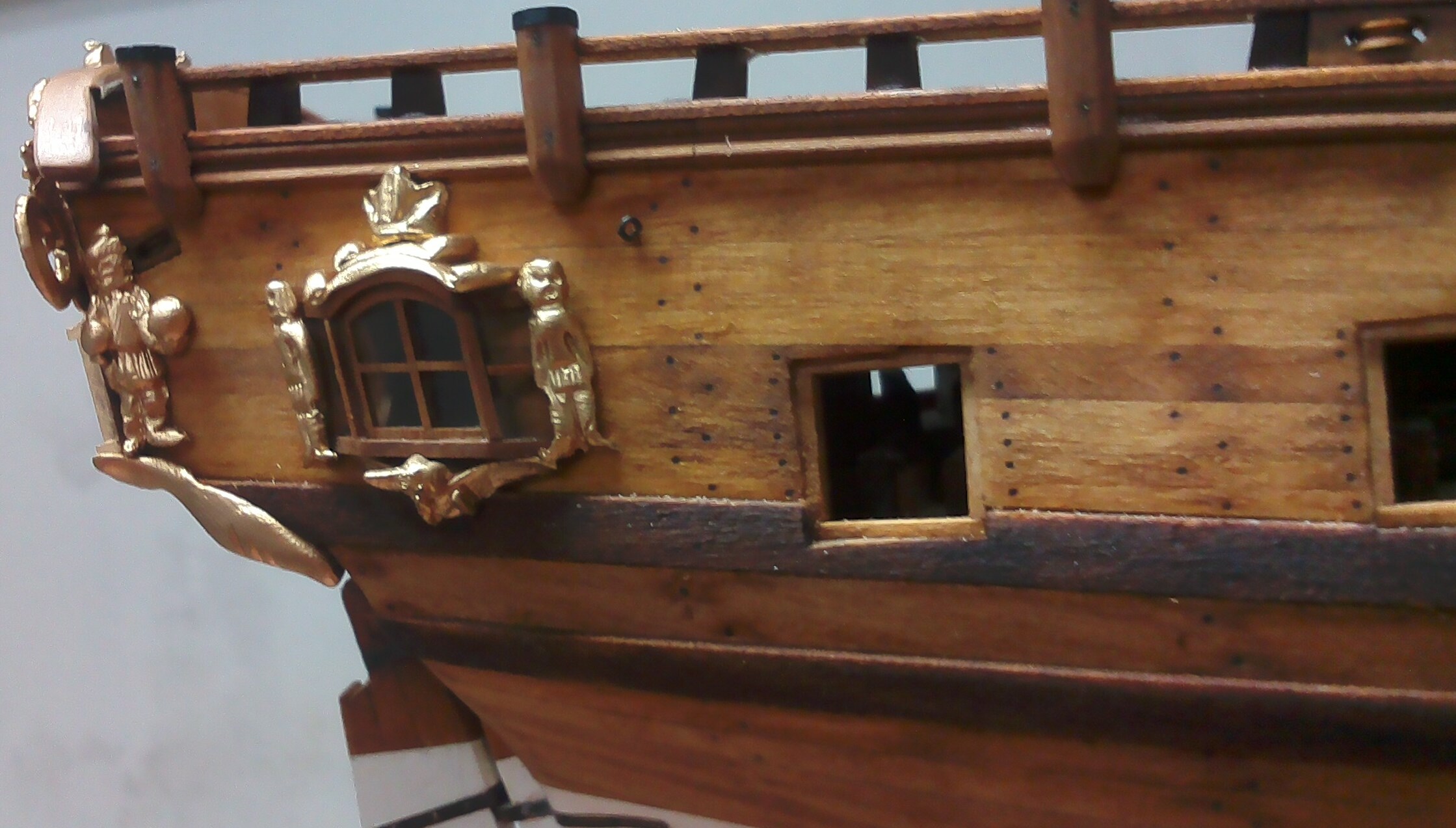

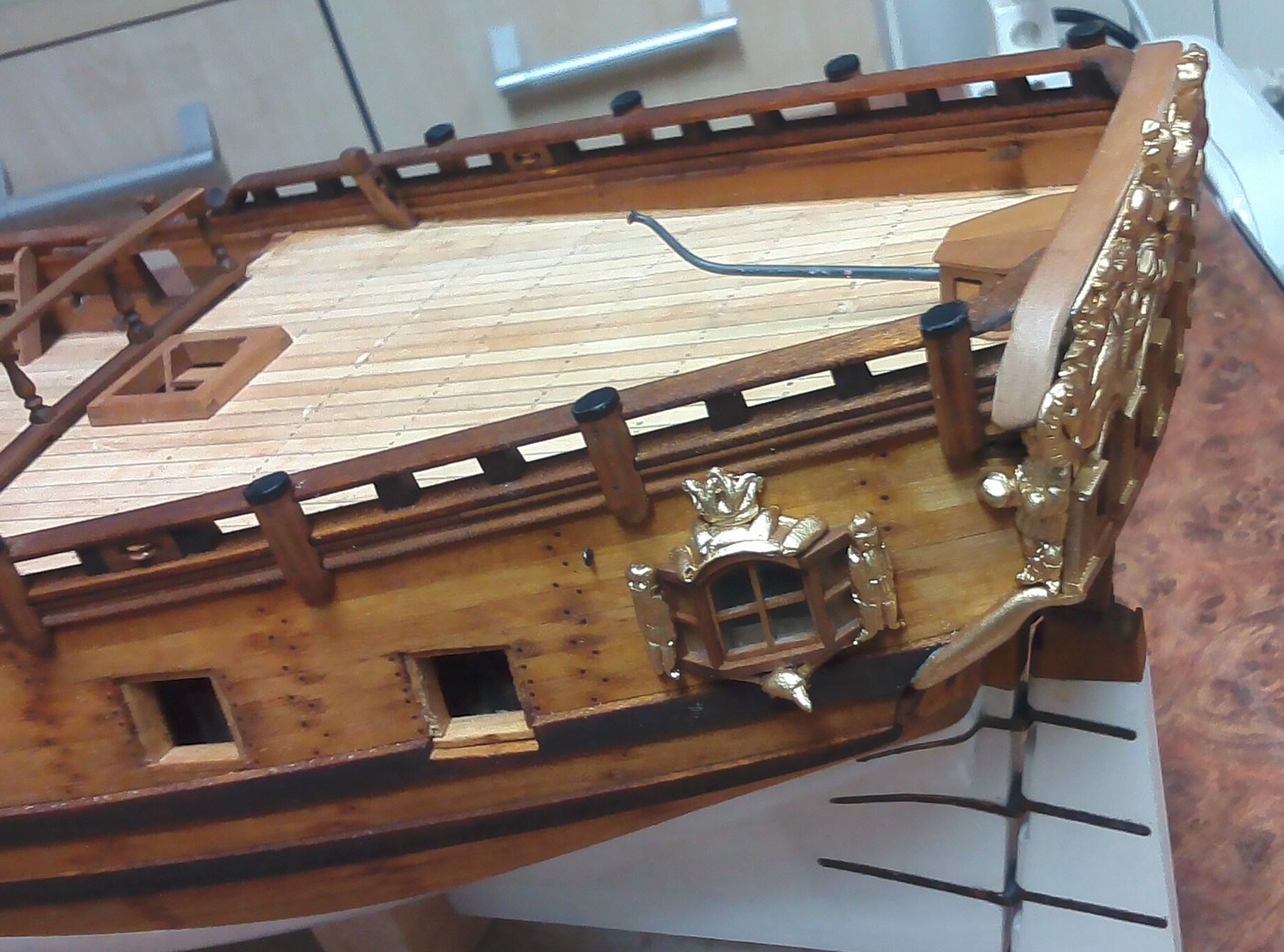

Mozolna walka z ornamentami dobiegła końca. Zapewne oglądającym gały z orbit nie wyskoczą, ale zapewniam, że w temacie rzeźb i tak zrobiłem postępy.

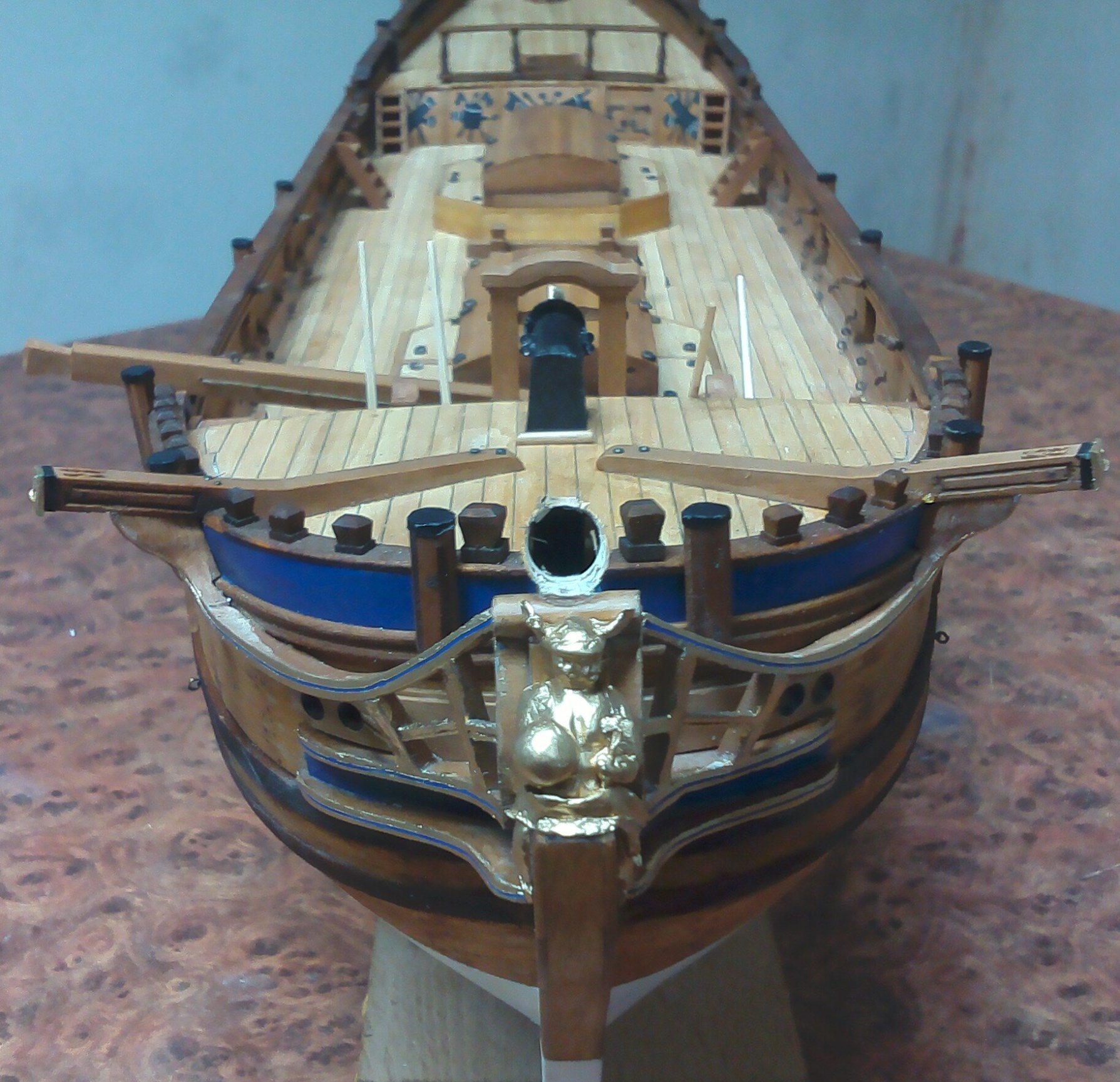

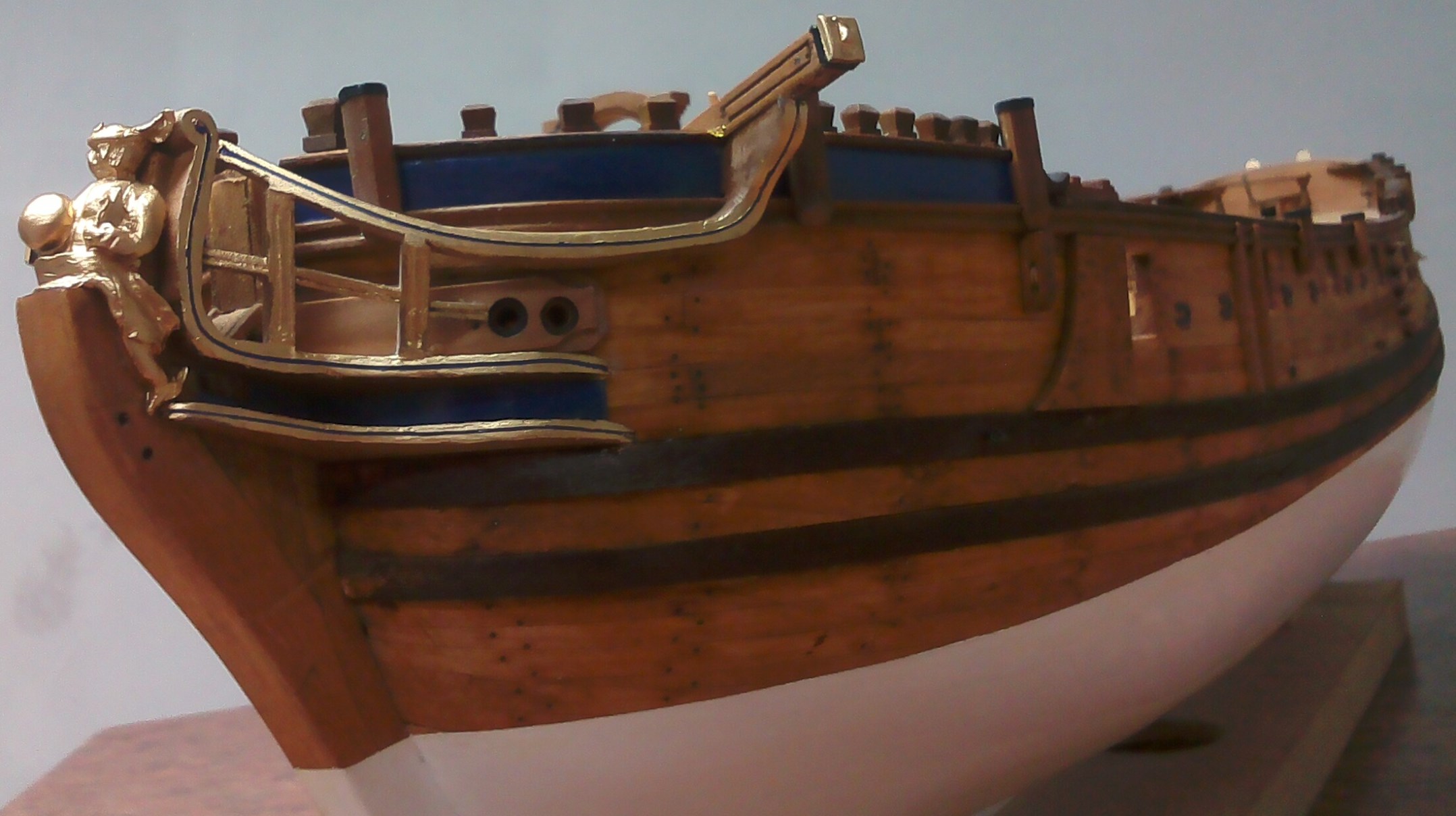

Poprawiłem wygląd kosza dziobowego. Niczego nie zrywałem, jedynie zaszpachlowałem rowki w listwach i na nowo pomalowałem:

Wszystkie figurki wykonałem z masy epoksydowej "green stuff". Jak trochę ochłonę i złapię poziom, to przejdę do następnego etapu.
Do zobaczenia.

[Siberian]

Ponieważ skrytykowano mnie za niepokazywanie metod, jakie stosuję, postanowiłem przybliżyć sposób toczenia małych detali za pomocą dwóch miniwiertarek.
Długo szukałem tokarza, który podjąłby się wytoczenia moździeży z mosiądzu, ale poszukiwania nie dały rezultatu. Próbowałem toczyć samodzielnie na wiertarce, ale bez powodzenia.
Dlatego postanowiłem toczyć z drewna. Jednak wykonanie moździeża w całości też się nie udało, więc podzieliłem detal na kilka osobnych elementów.

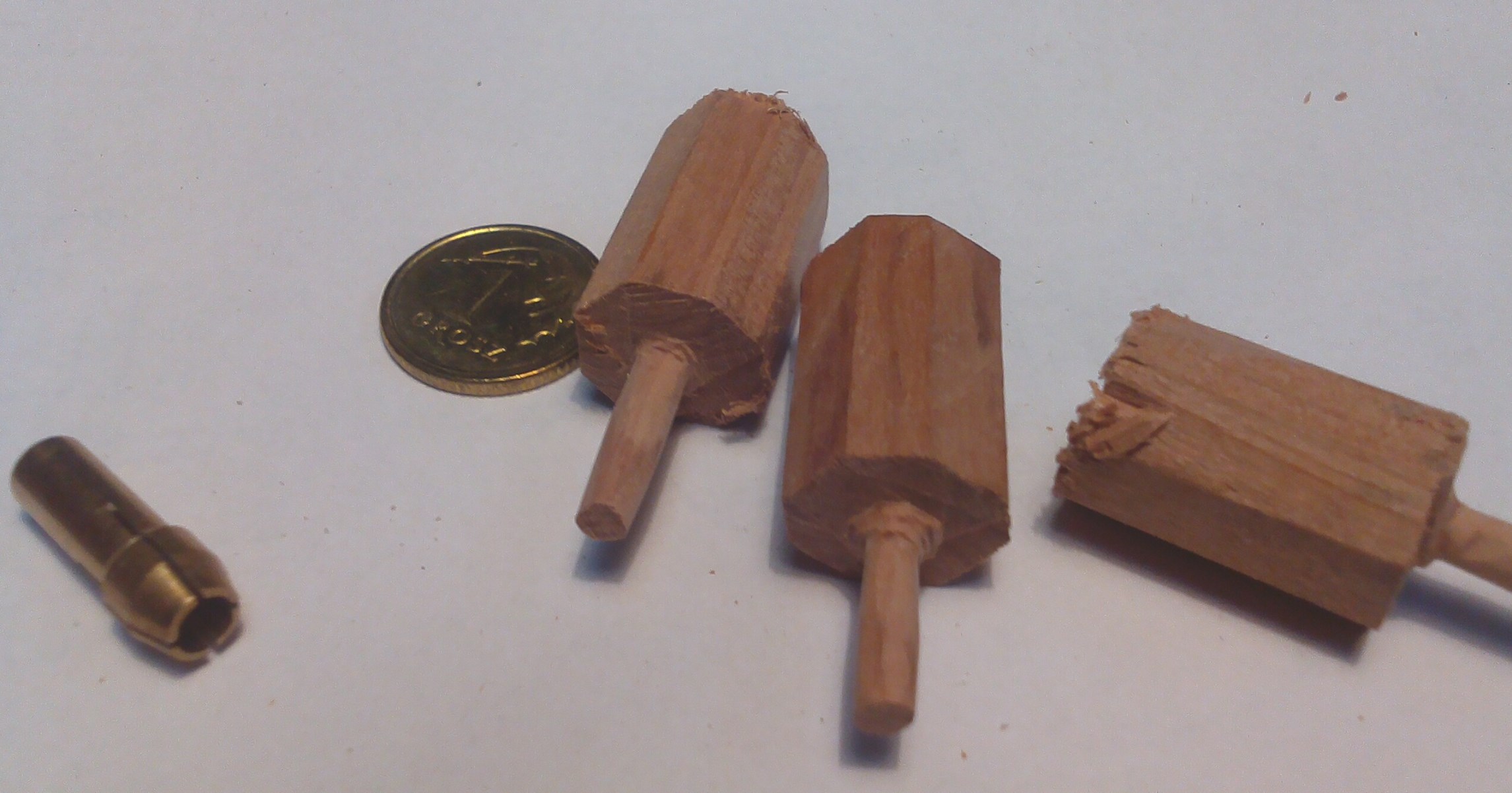

Na początek, z drewna jabłoni, przygotowałem listewkę o przekroju ośmiokąta i podzieliłem ją na fragmenty z częścią chwytową:

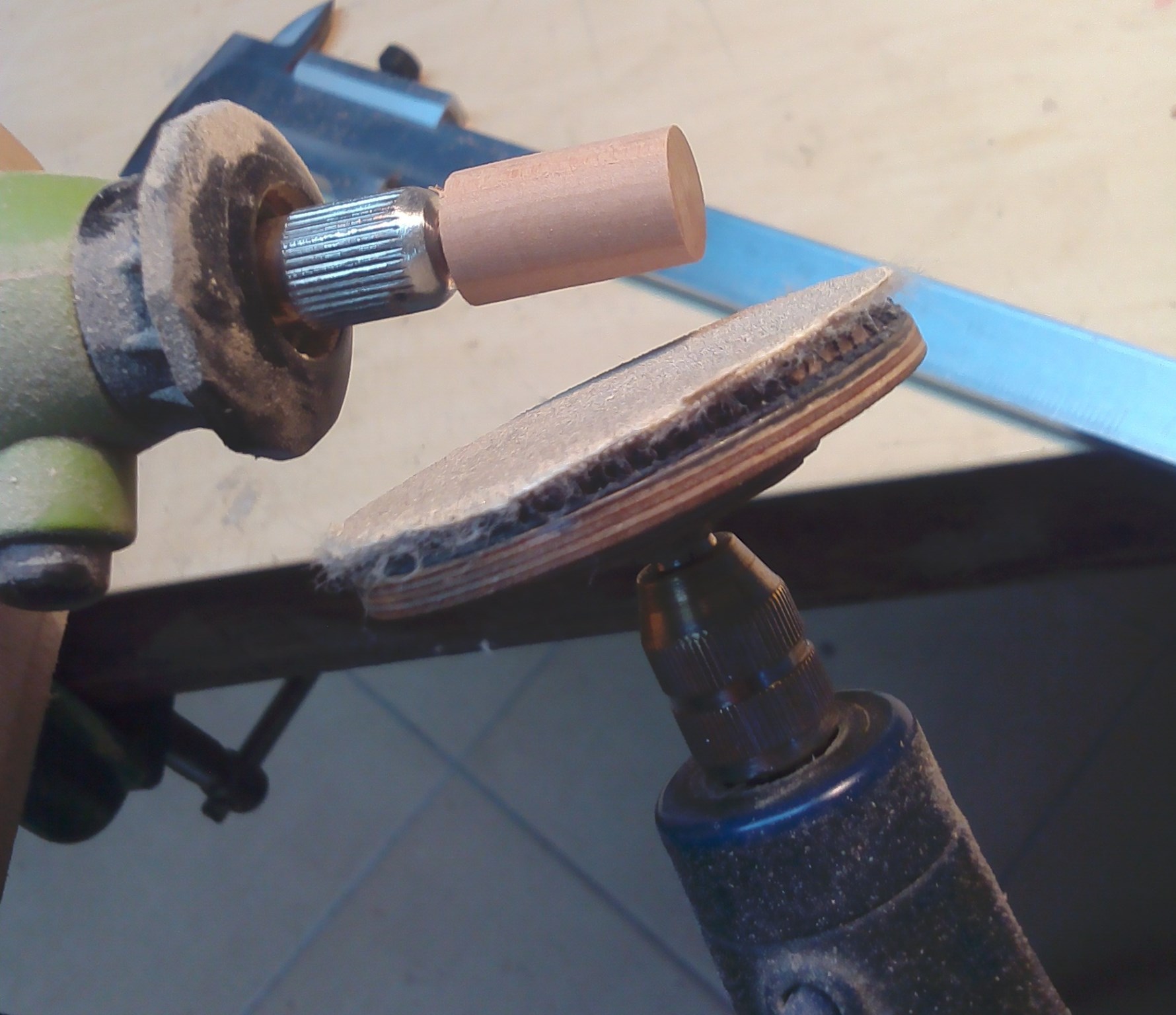

Do zgrubnego toczenia walca zastosowałem krążek papieru ściernego:

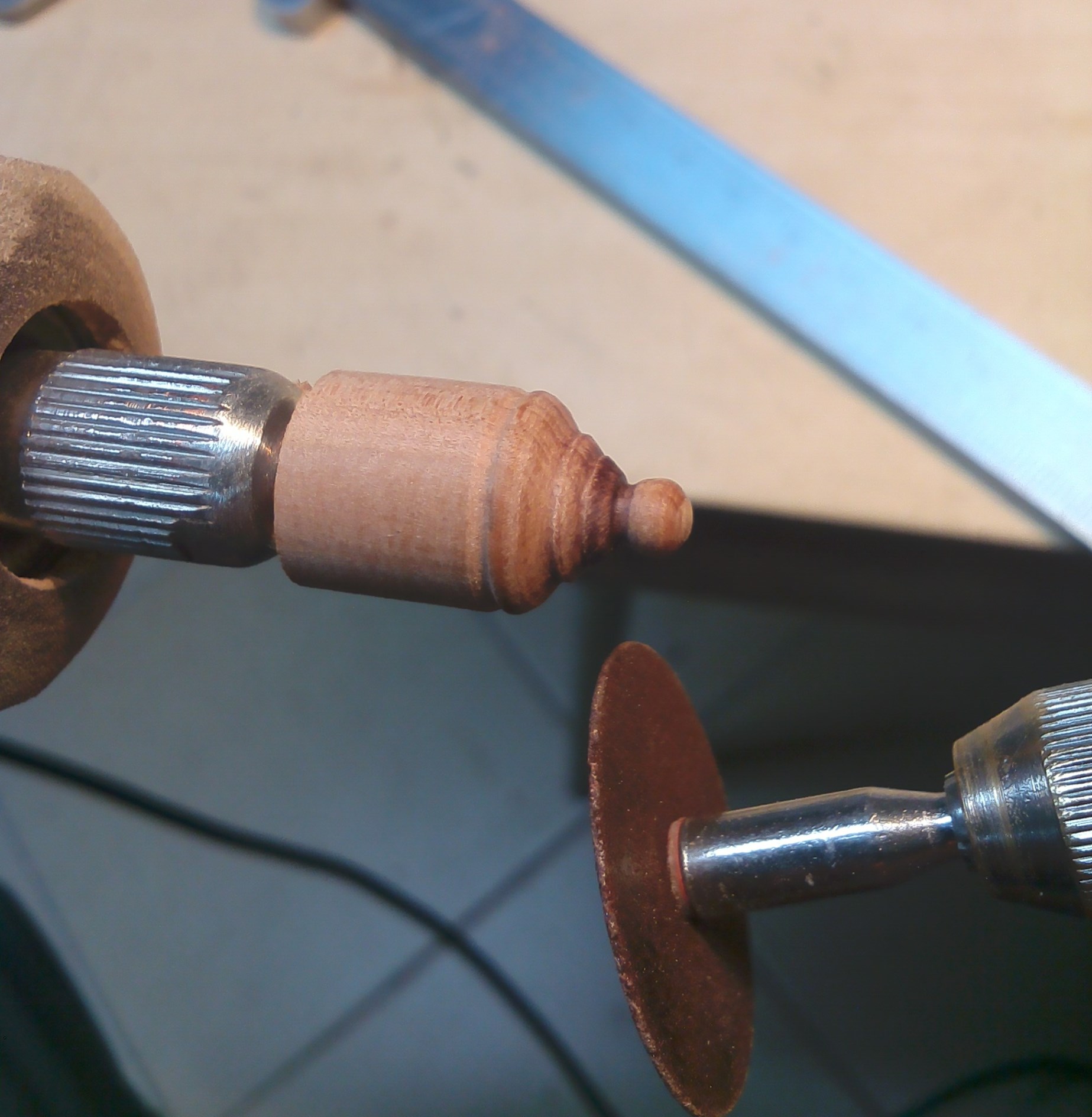

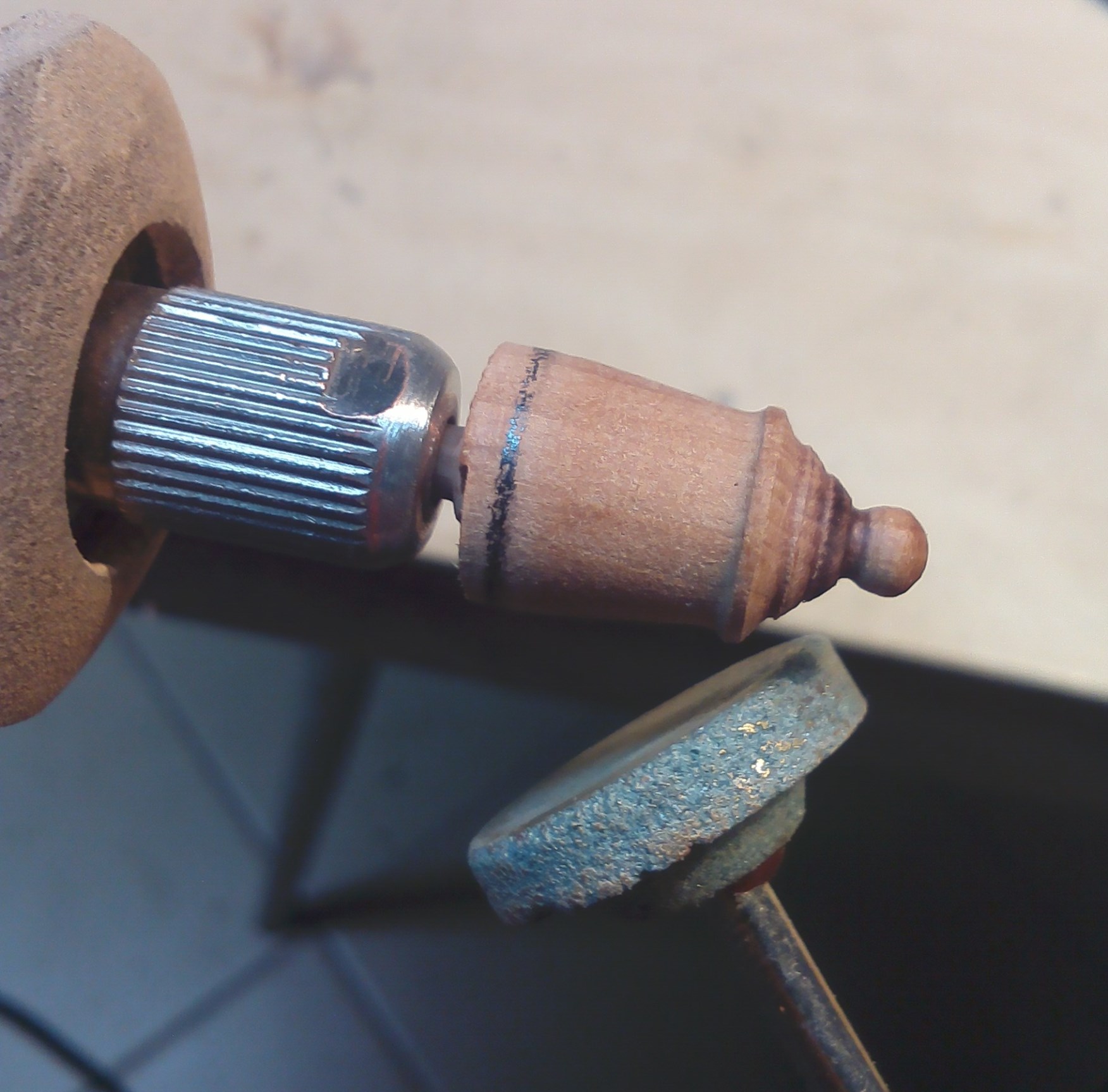

Do drobniejszych przetoczeń użyłem tarczy ściernej:

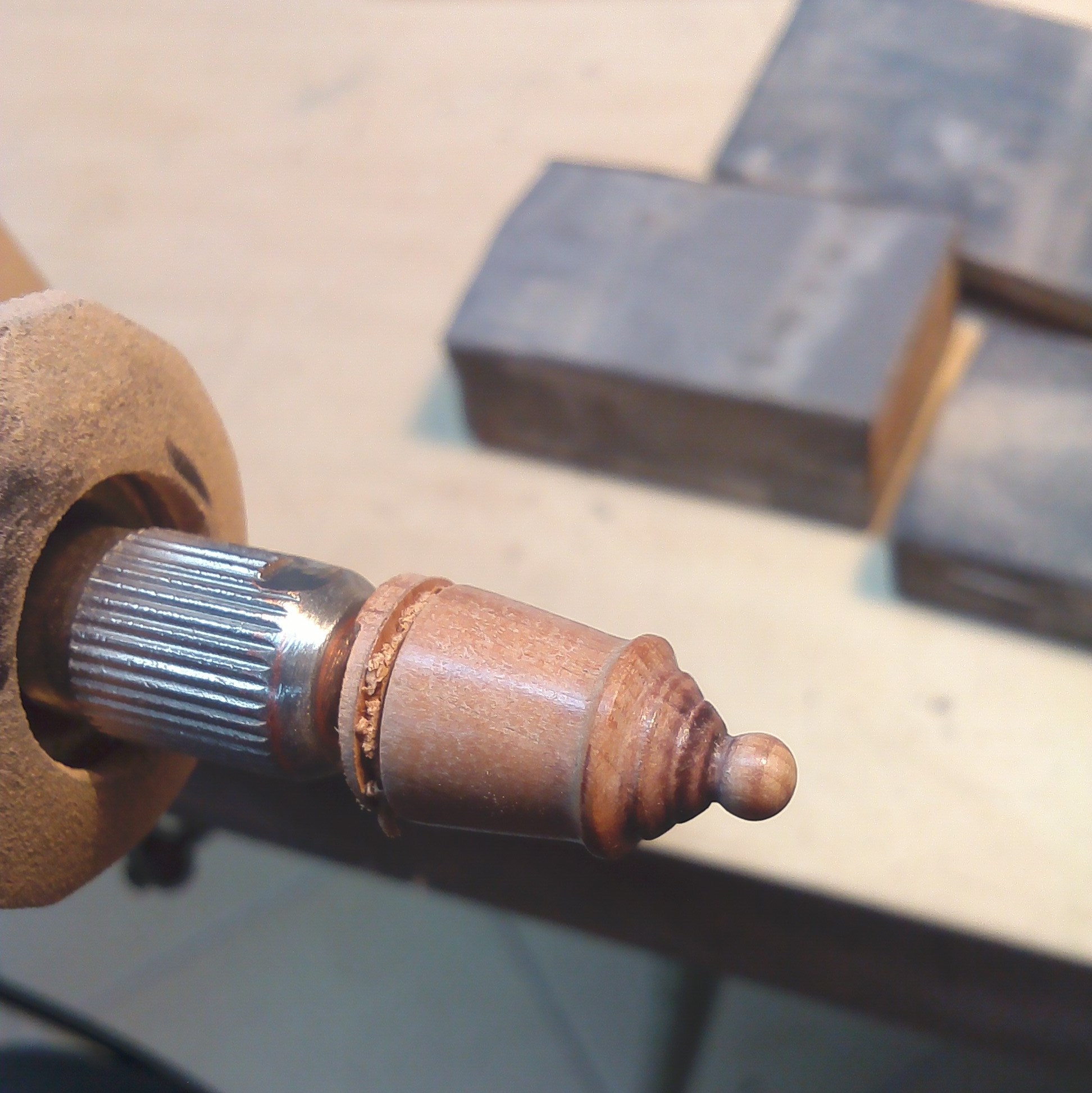

Toczenie skośnych powierzchni umożliwiło inne narzędzie:

Polerowanie wykonałem widocznymi w tle klockami z drobnym papierem ściernym:

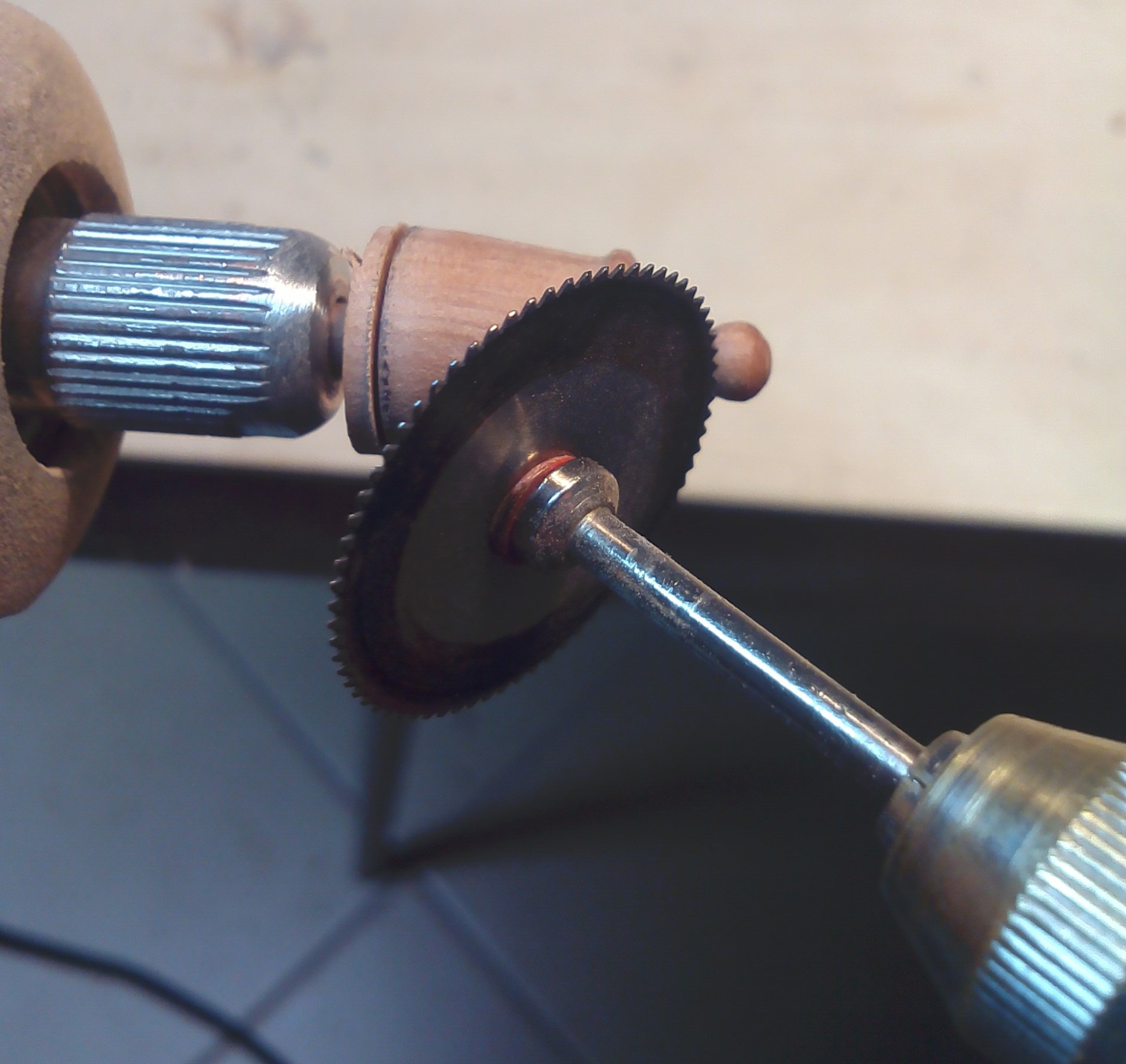

Mała i cienka piłka umożliwiła odcięcie segmentu:

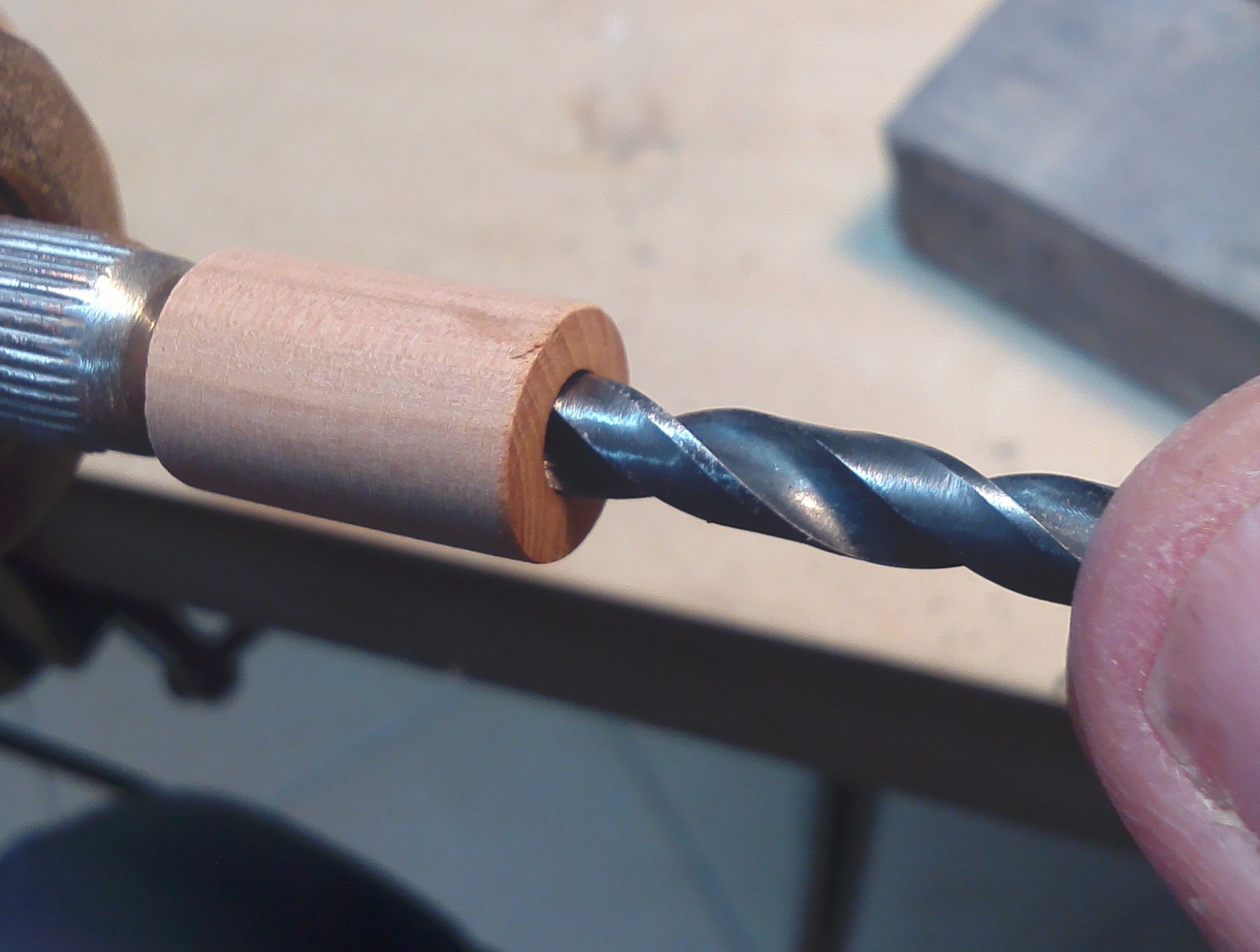

Wiertłem, trzymanym w palcach, wywierciłem otwór w przednim segmencie:

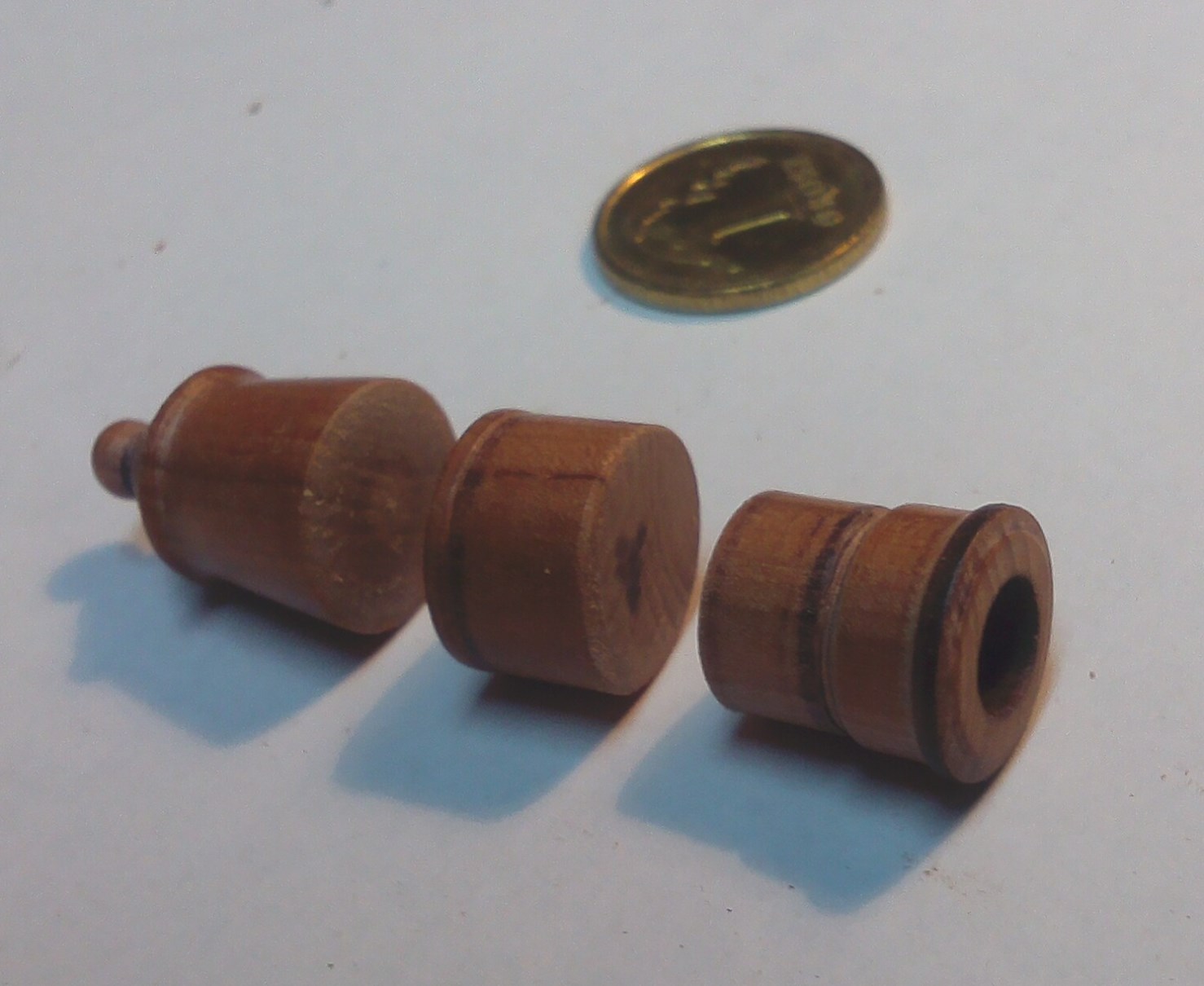

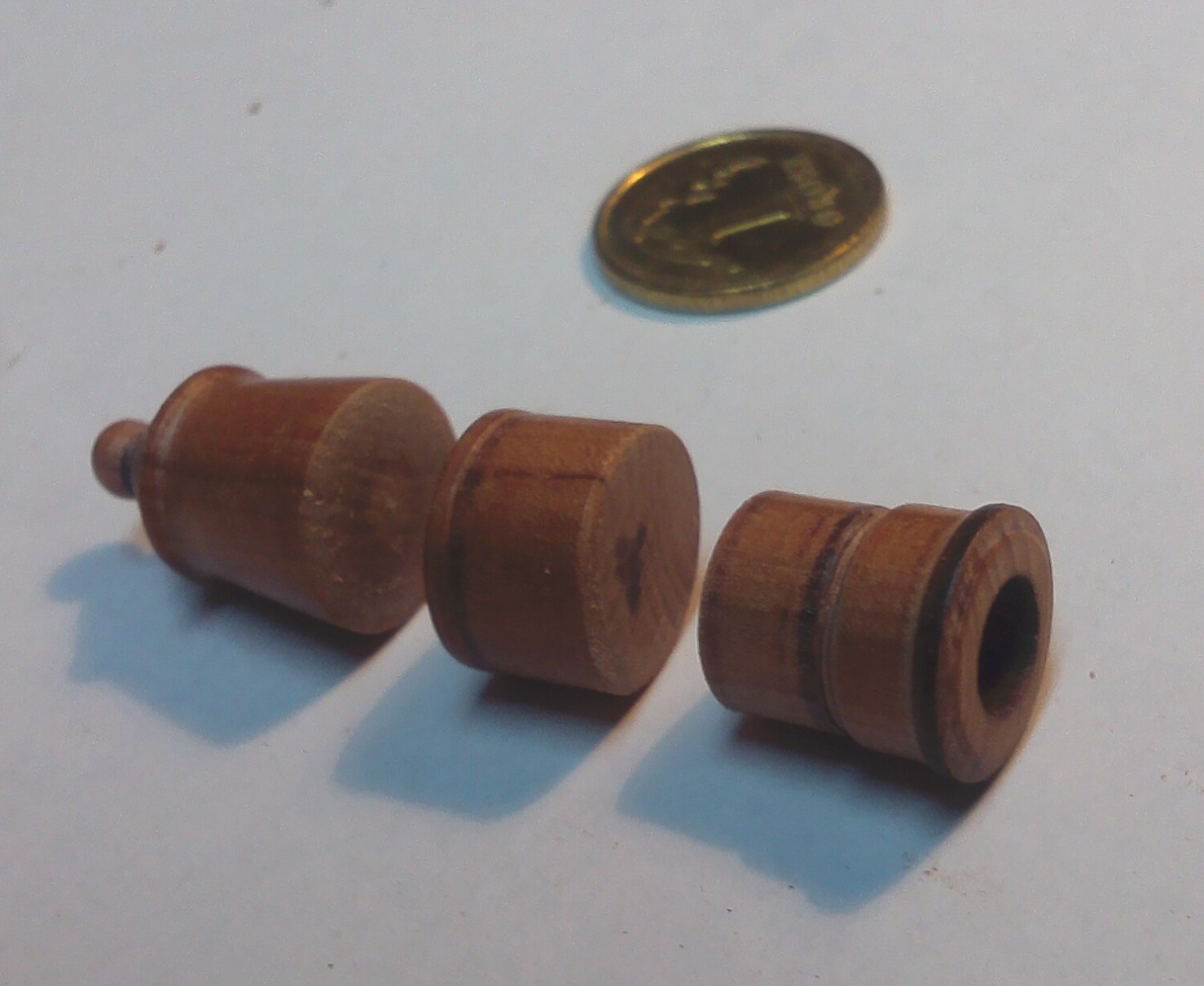

Części składowe moźdzeża, a właściwie haubicy:

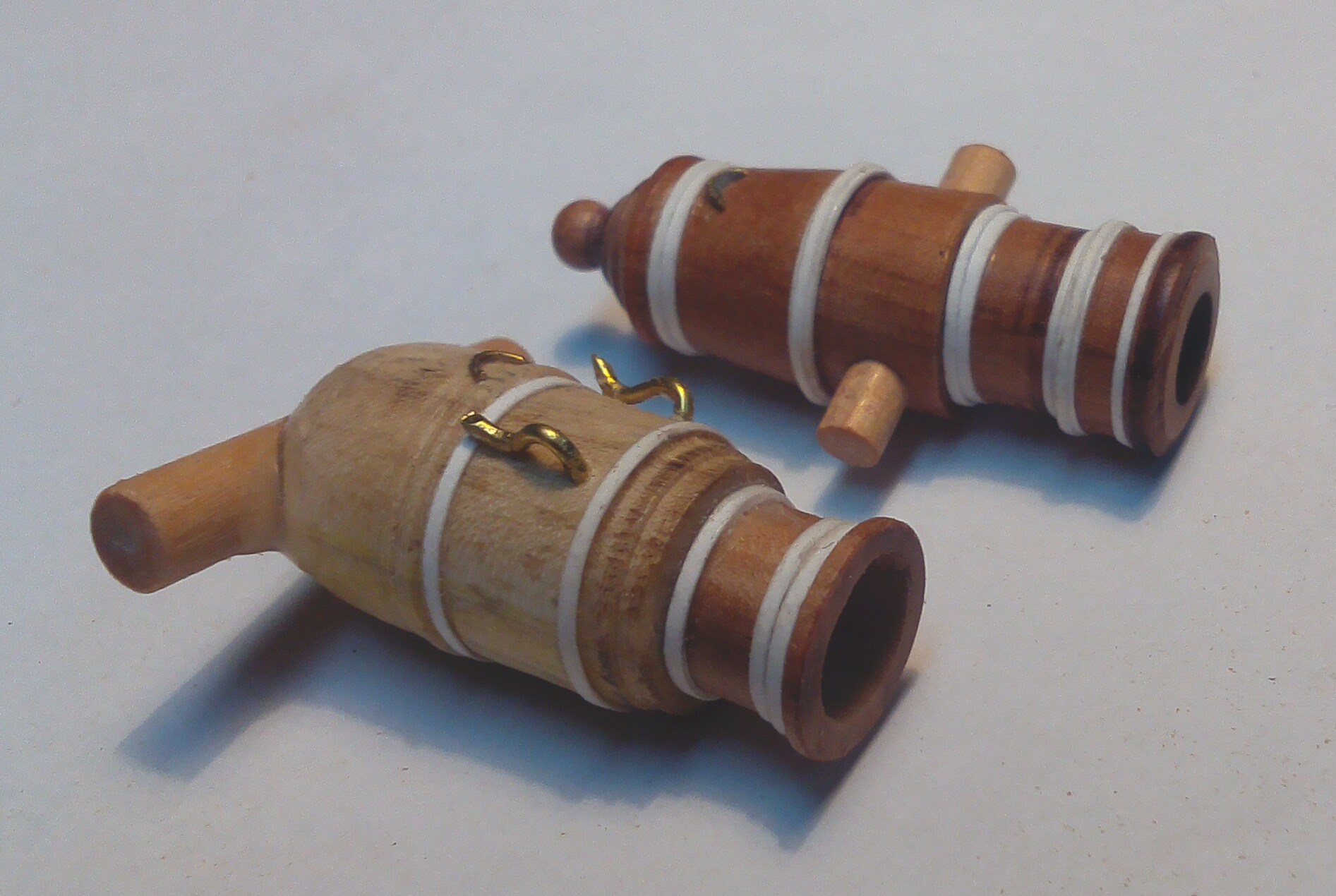

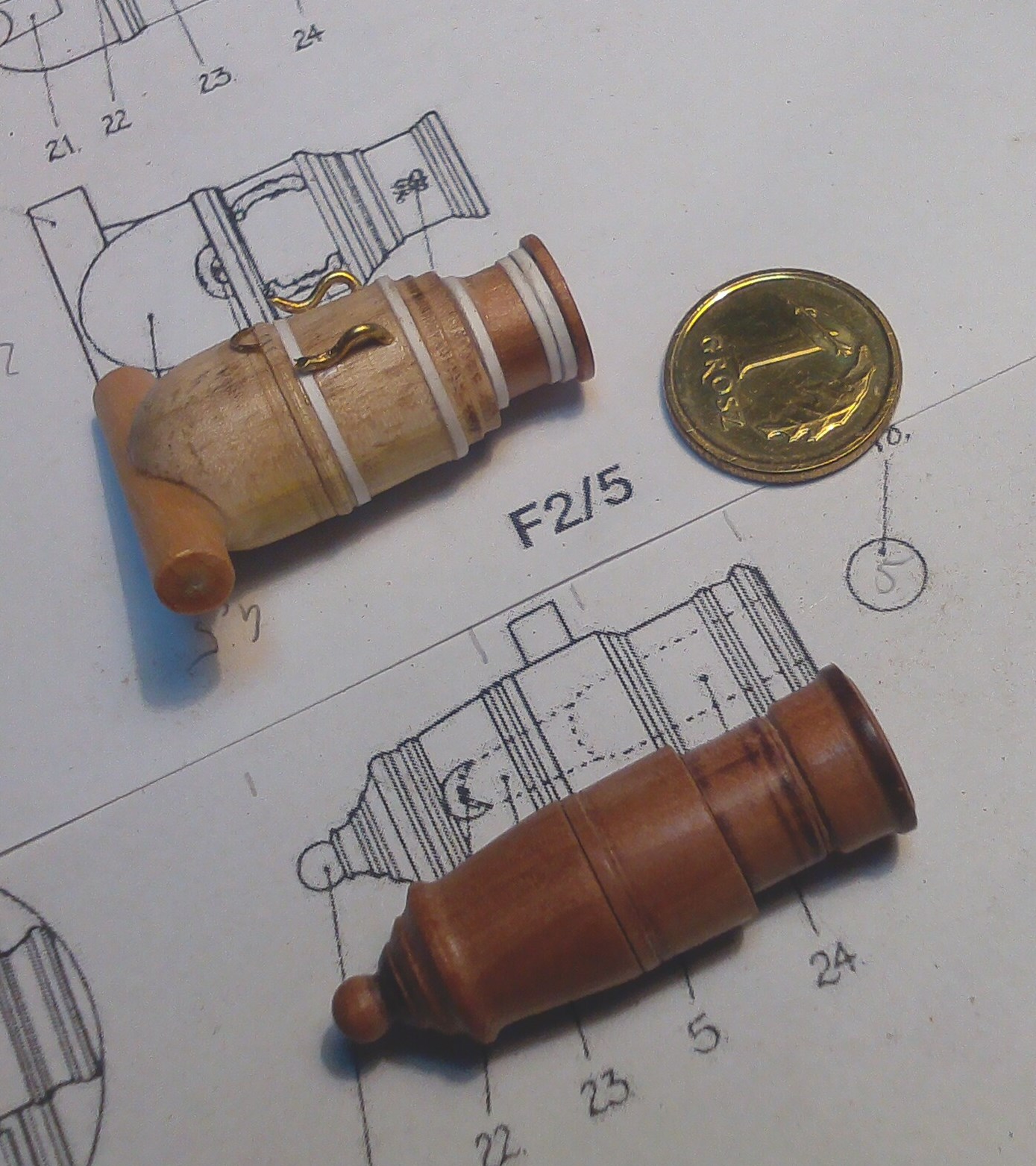

I sklejone haubica i moździeż, który toczyłem wcześniej, testując przy okazji drewno orzecha włoskiego (ten jednak nie daje zbyt gładkiej powierzchni) i olchy (ta z kolei jest nieco zbyt miękka)

Przygotowane do malowania detale; pierścienie nakleiłem z kartonu:

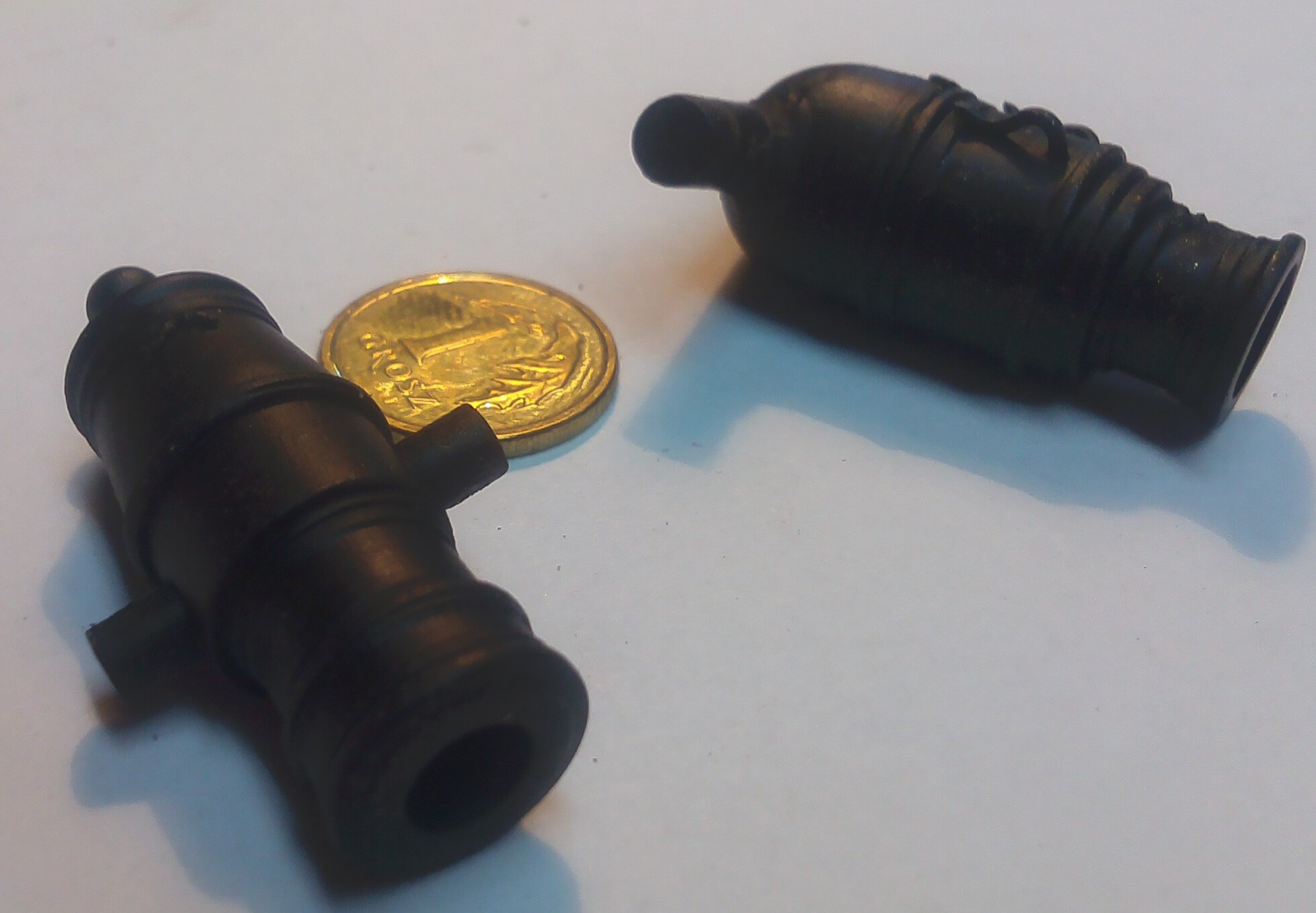

Pomalowane czarnym matem:

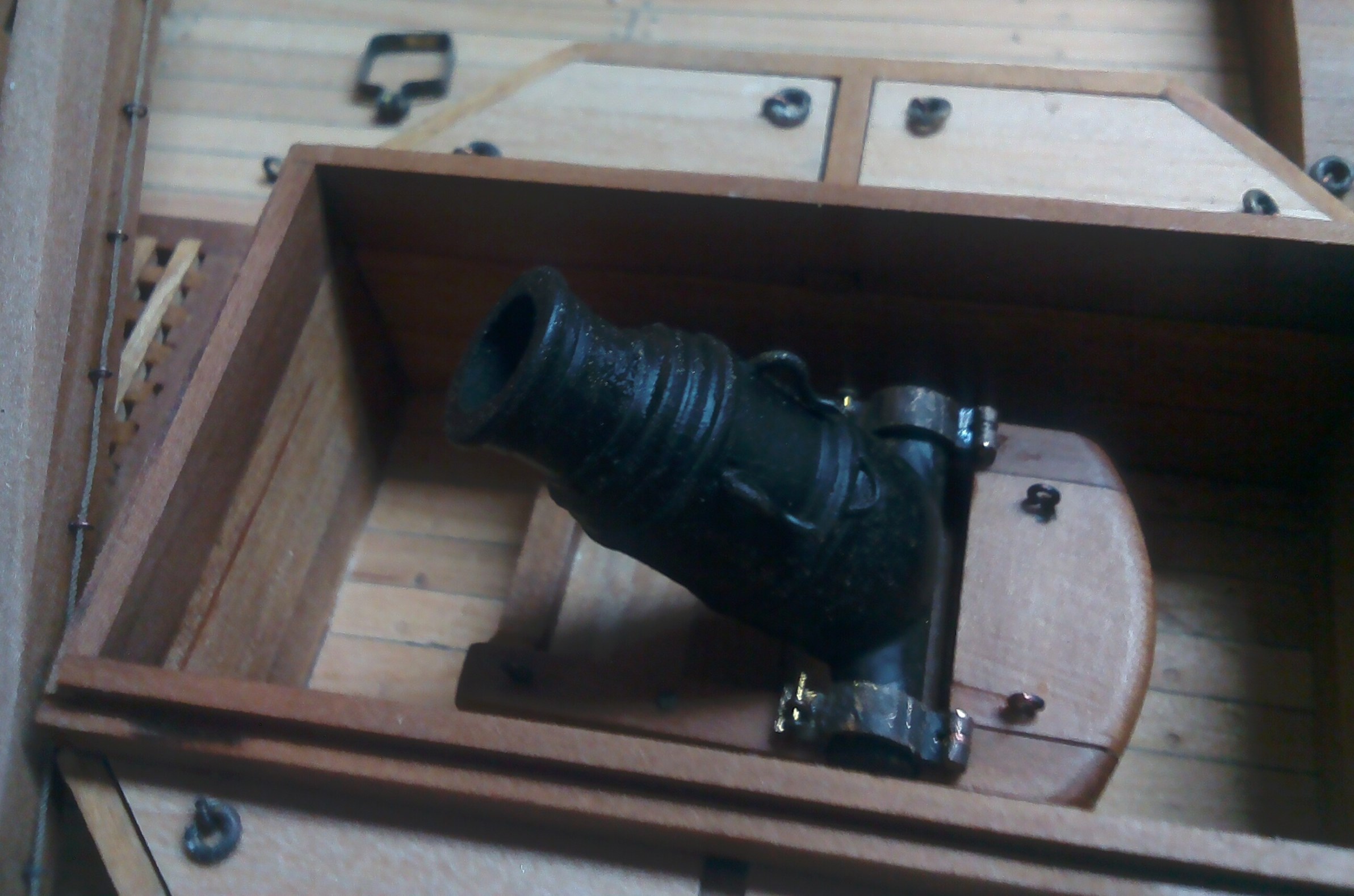

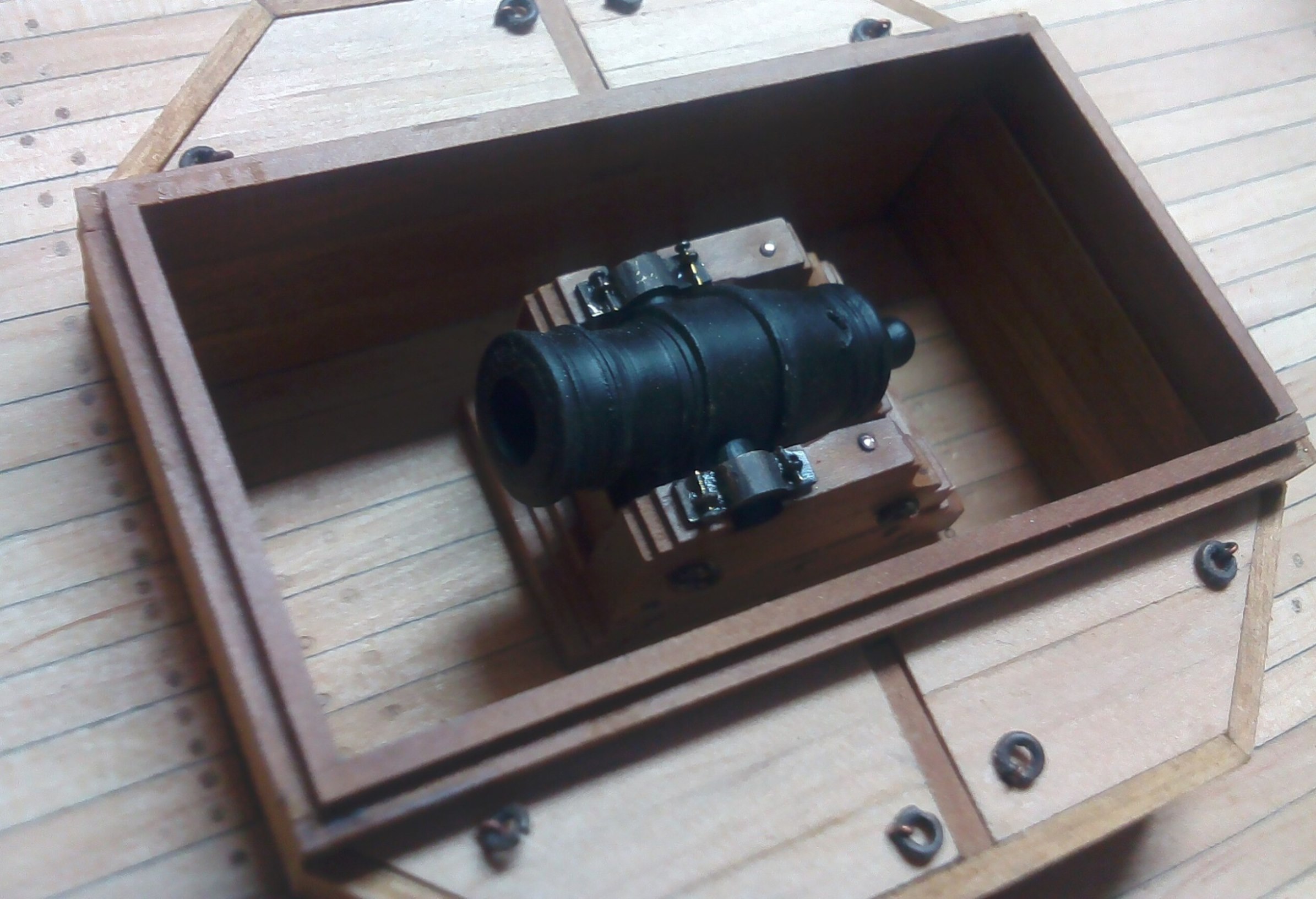

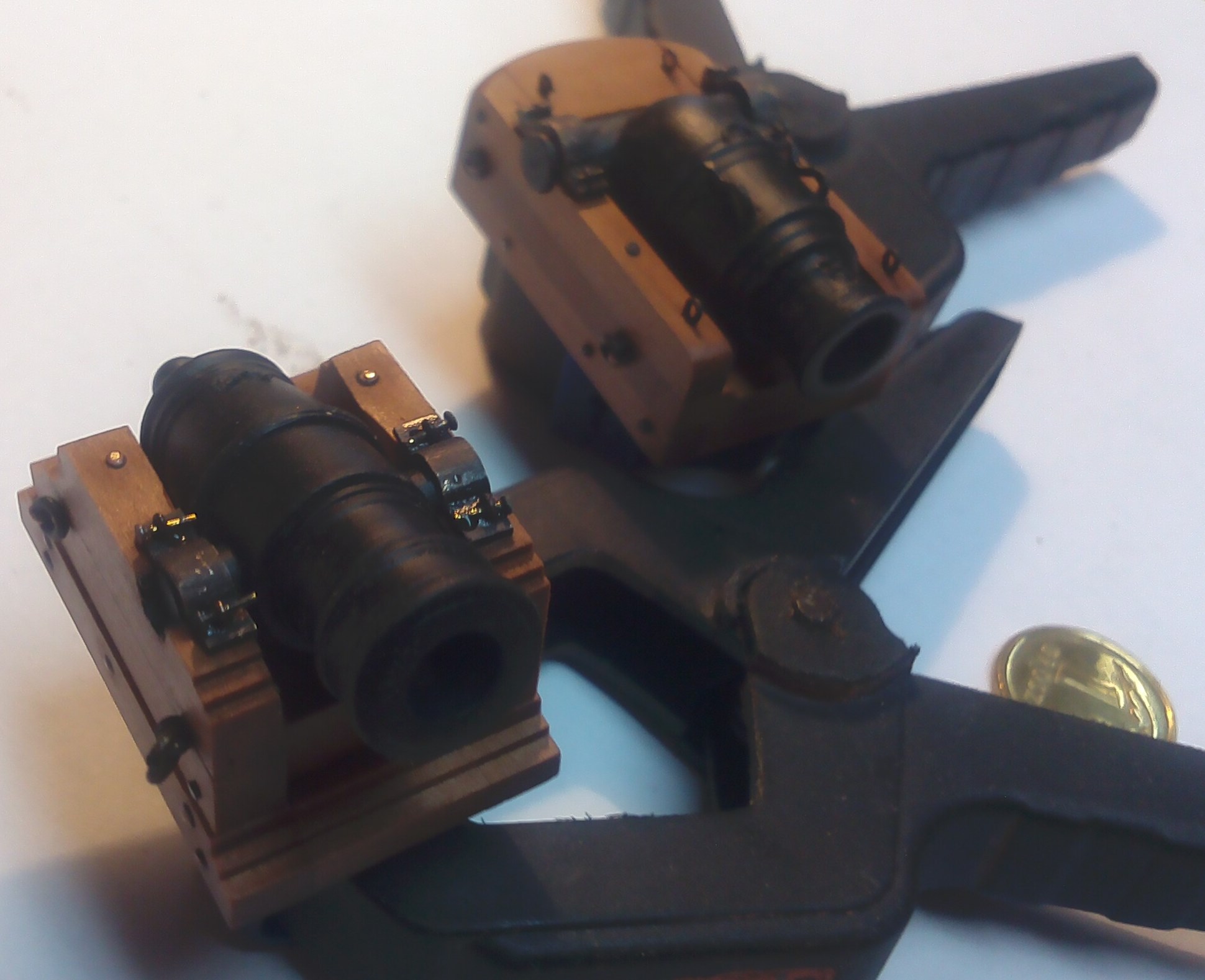

I tak to wygląda w komplecie z podstawami:

Oczywiście posiadacze profesjonalnych tokarek patrzą na to z uśmiechem politowania, ale myślę, że wyszło w miarę dobrze.

[ostry_gl]

Dla mnie rewelacja - gratulacje:)

Pozdrawiam,

Łukasz

[Siberian]

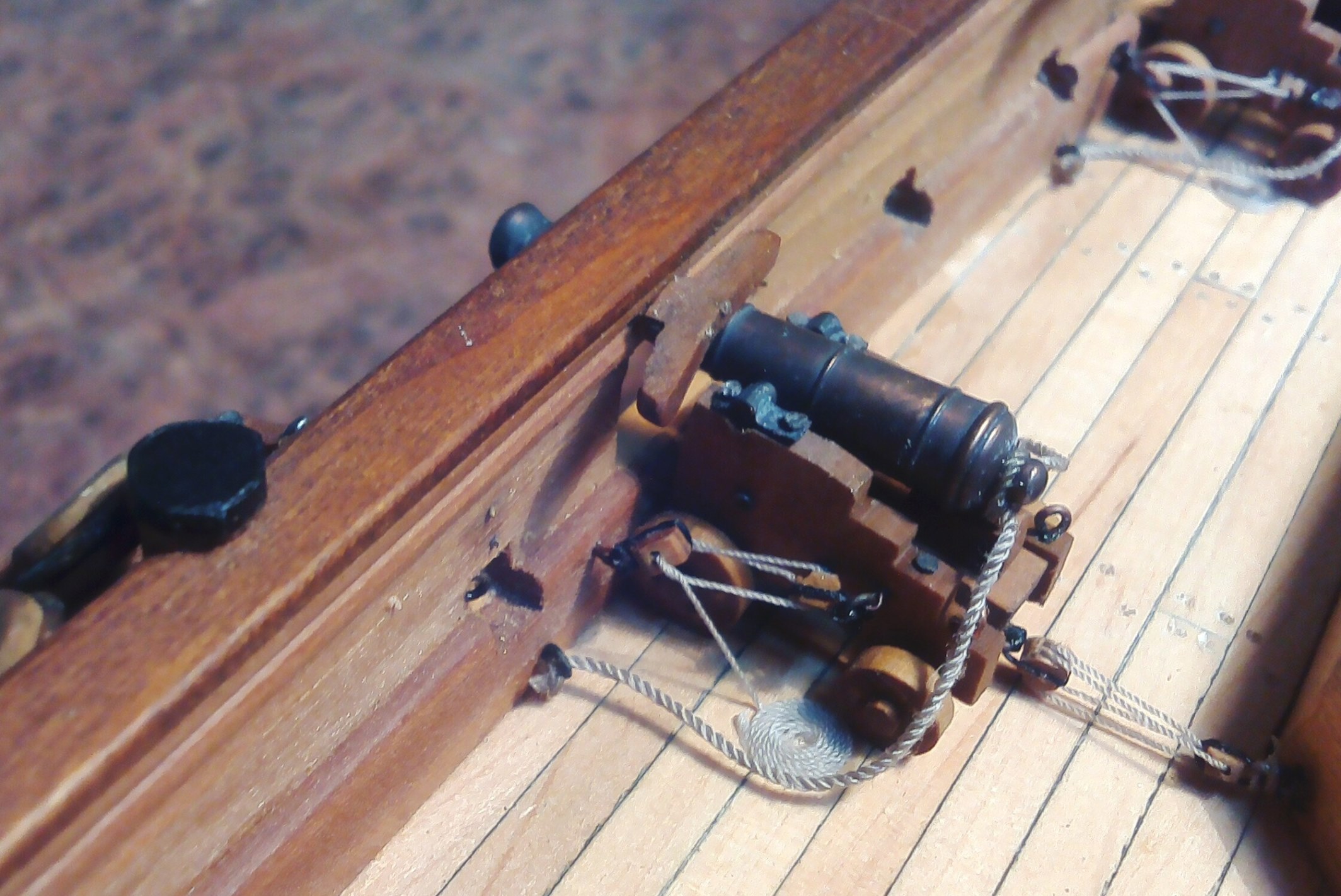

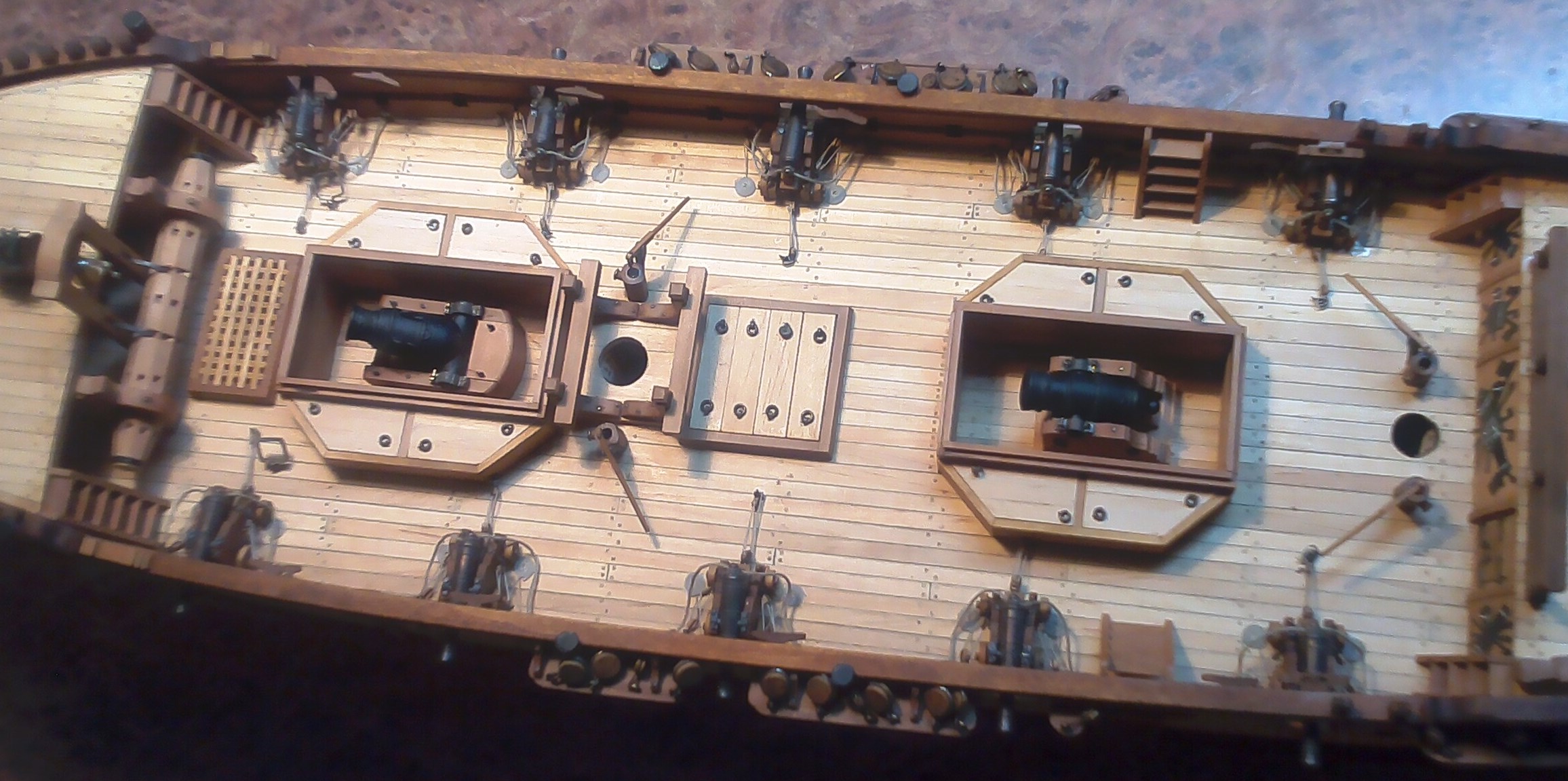

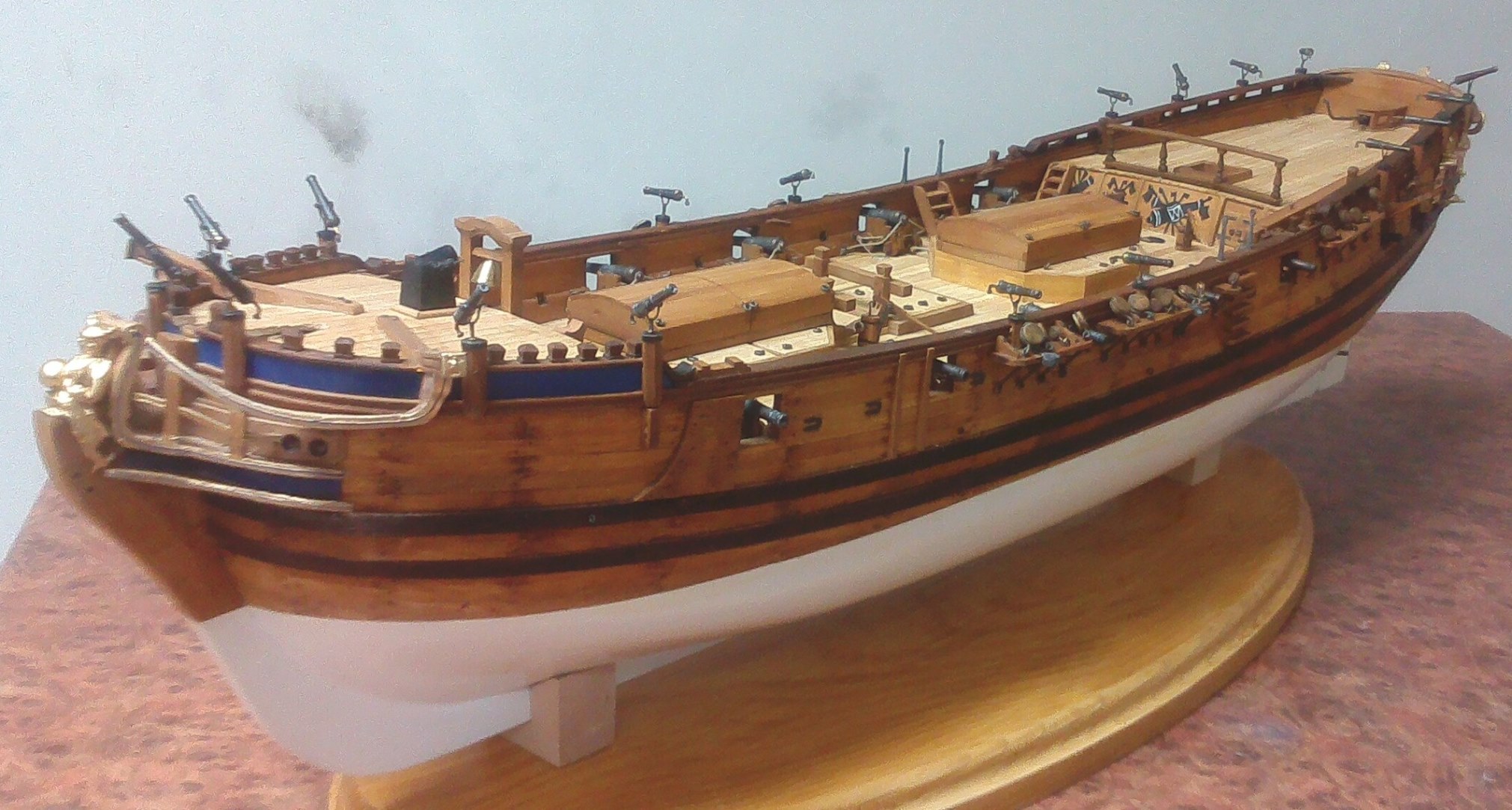

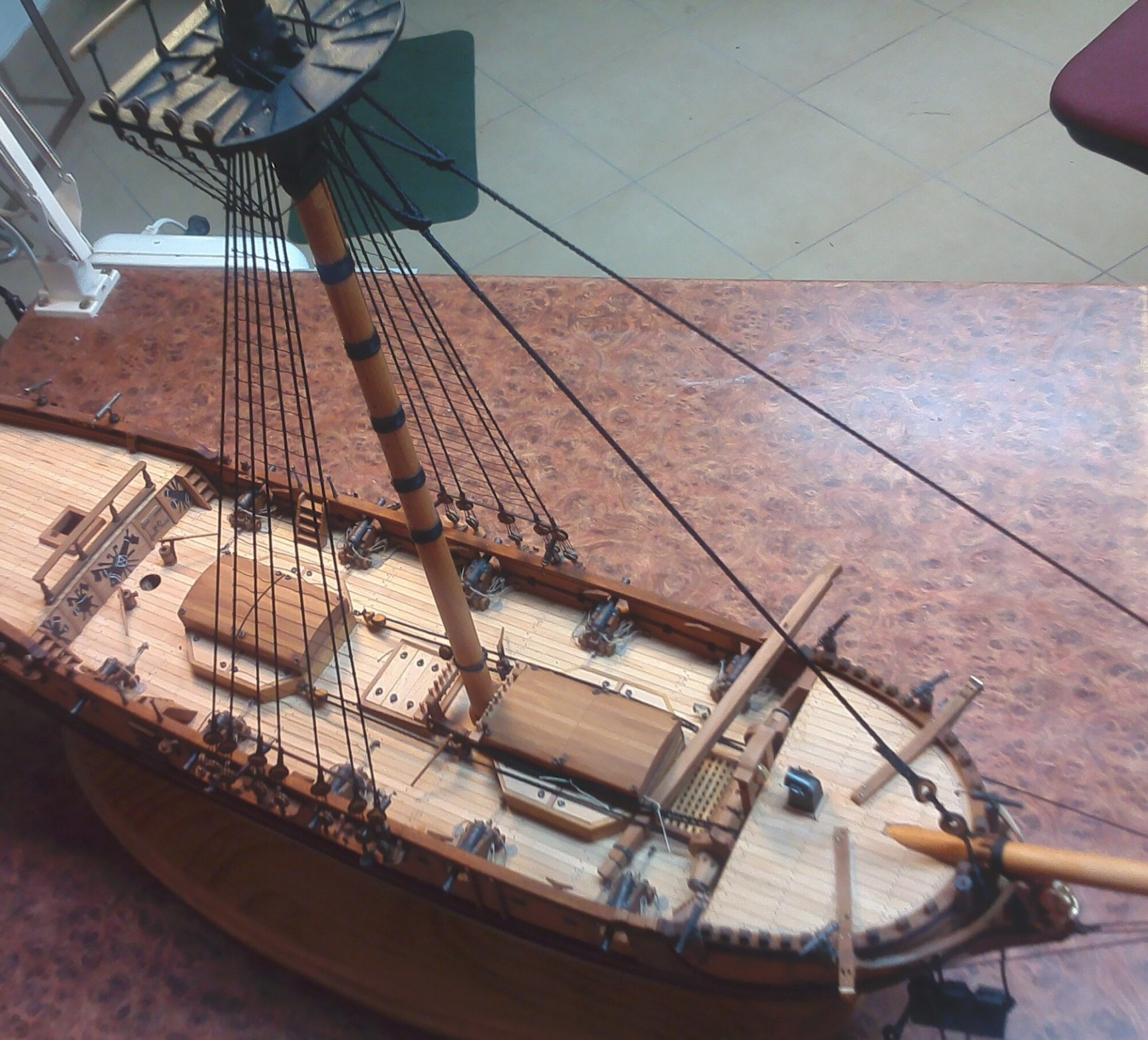

Wydawało mi się, że rzadko odwiedzałem stocznię. Ale kiedy spojrzałem na zdjęcia, okazało się, że pokład został wyposażony w działa :

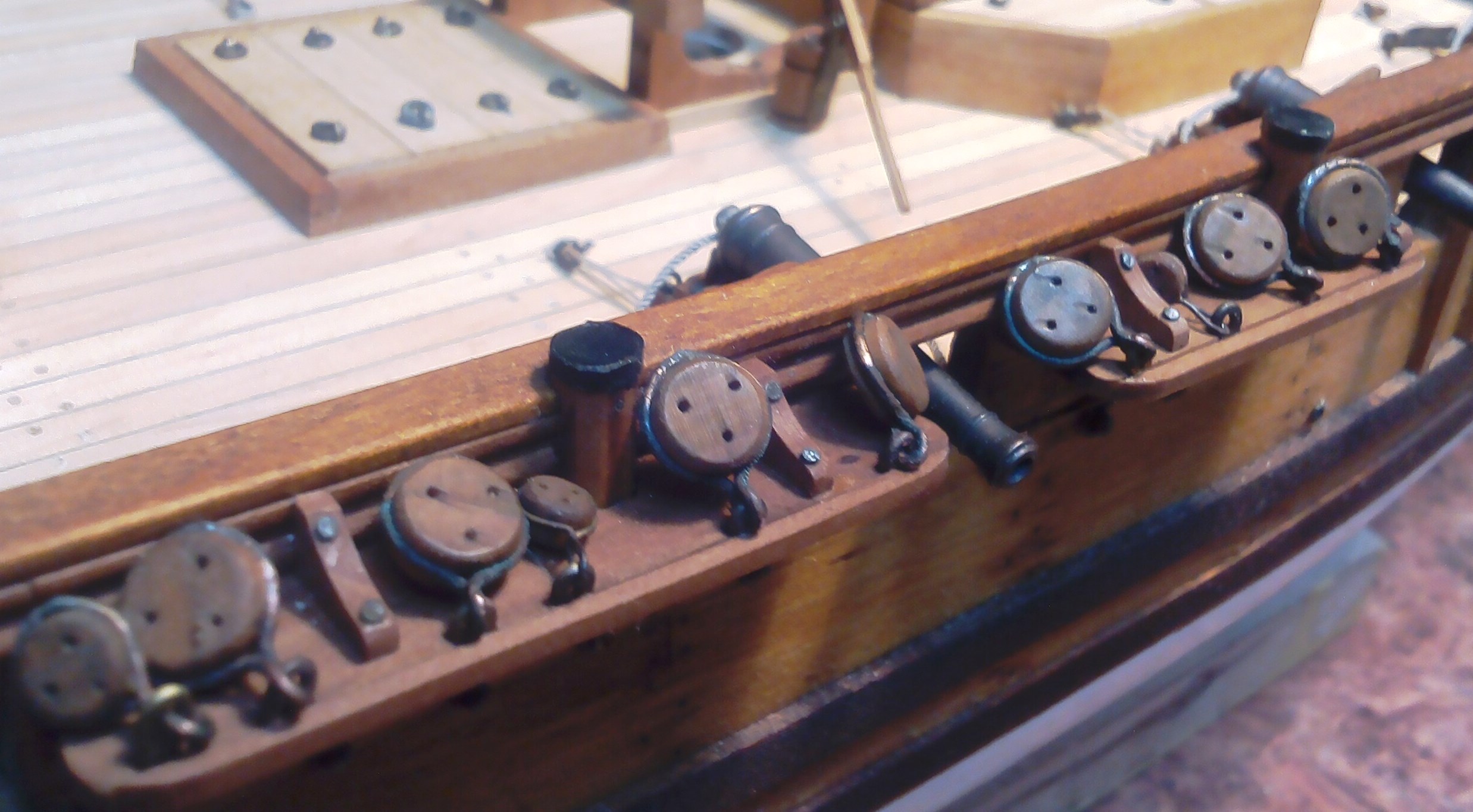

A dodatkowo zrobiłem ławy wantowe i jufersy:

Z tego wnoszę, że czas nie został zupełnie zmarnowany .

[Siberian]

Witam.

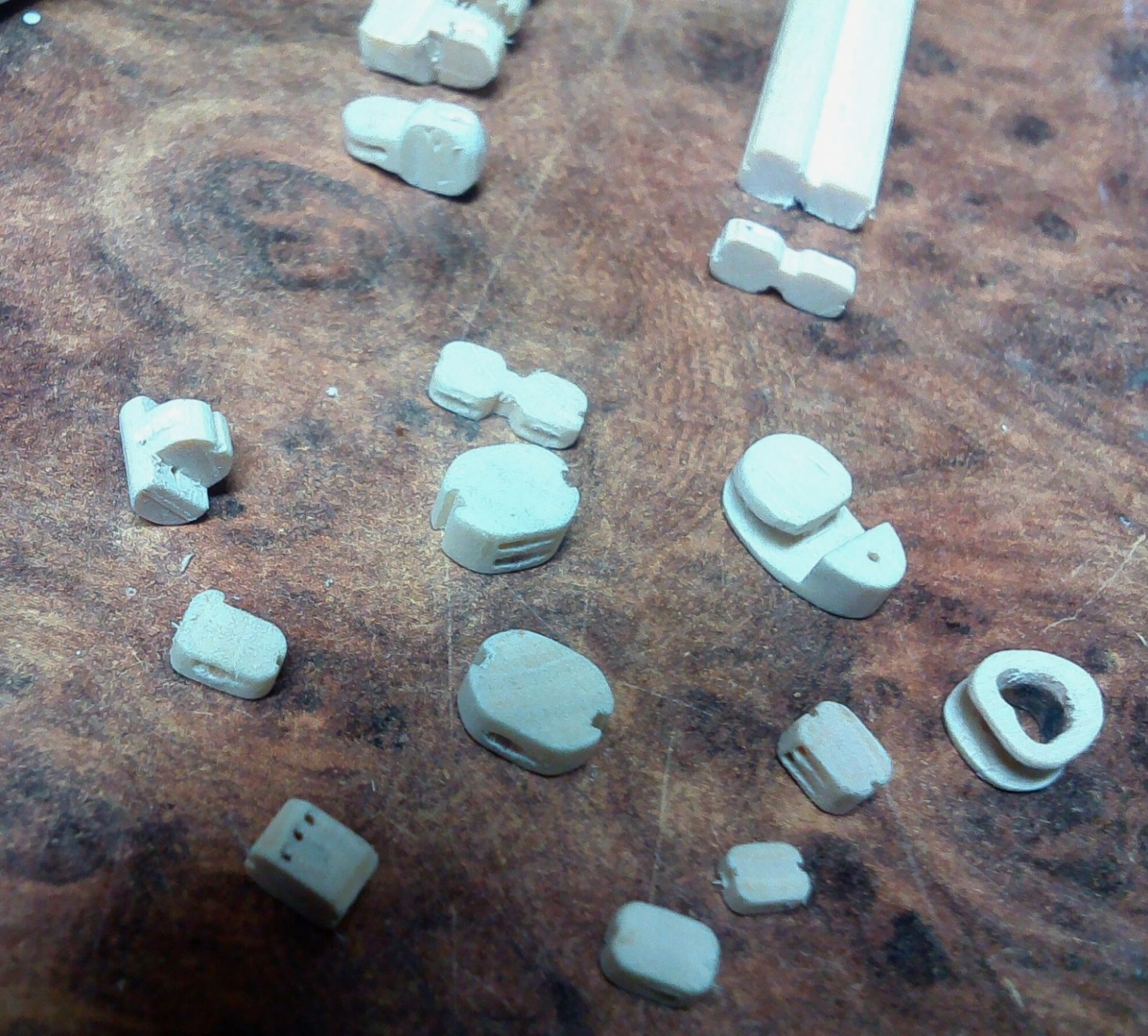

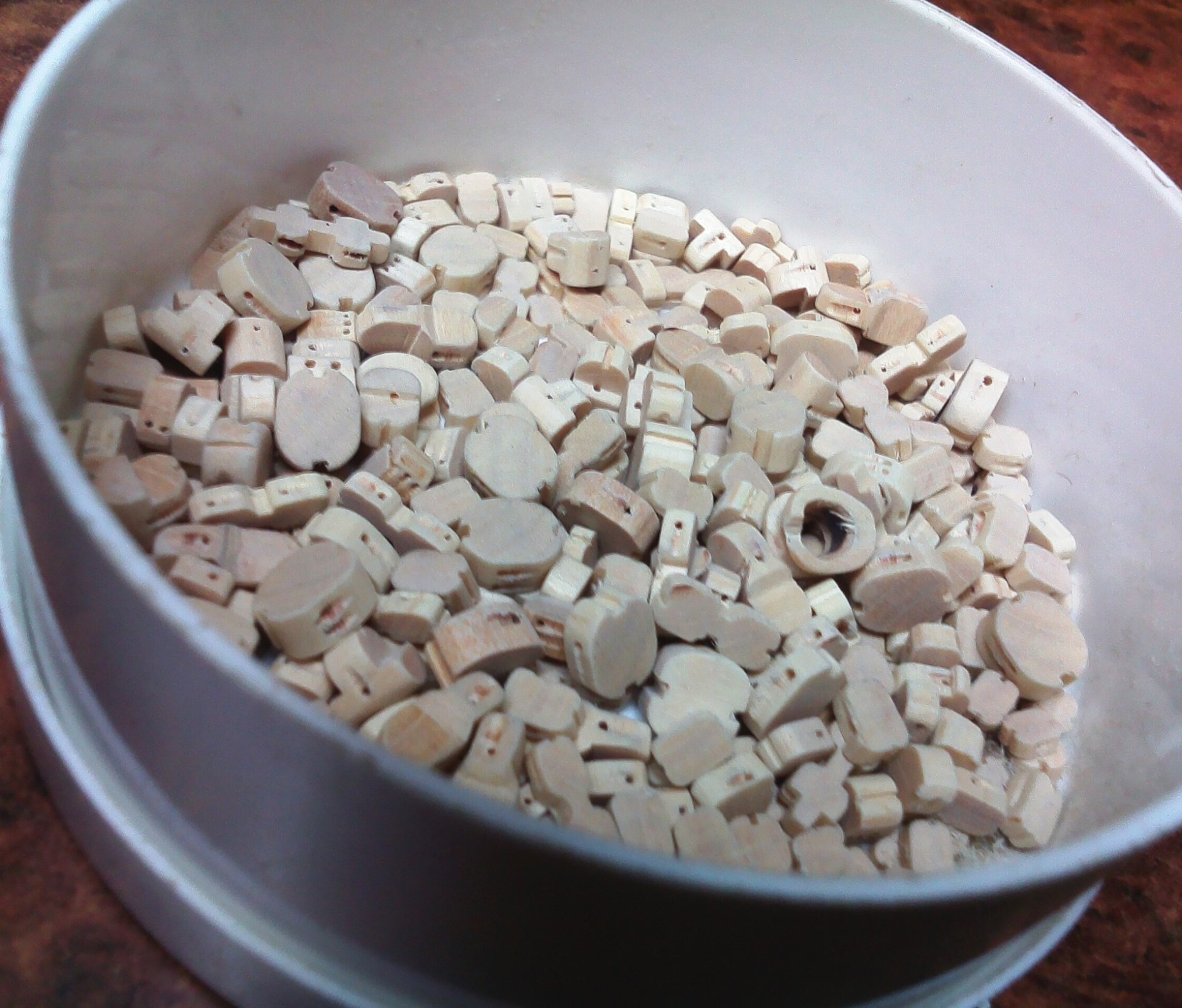

Z drewna wiśni lub śliwy (nie jestem pewien), wykonałem pewną ilość przeróżnych bloczków. Jest ich dobrze ponad 200:

Zrobiłem je w nieco inny, niż tradycyjny, sposób; Najpierw wyprofilowałem listwy na kształt bloczka, naciąłem wzdłuż listwy rowek i nawierciłem otwory. Następnie pociąłem listwę na plasterki i wytrząsłem w zamocowanym do wyrzynarki pudełku, oklejonym wewnątrz papierem ściernym. Pozostaje jeszcze dopieścić i zabarwić.

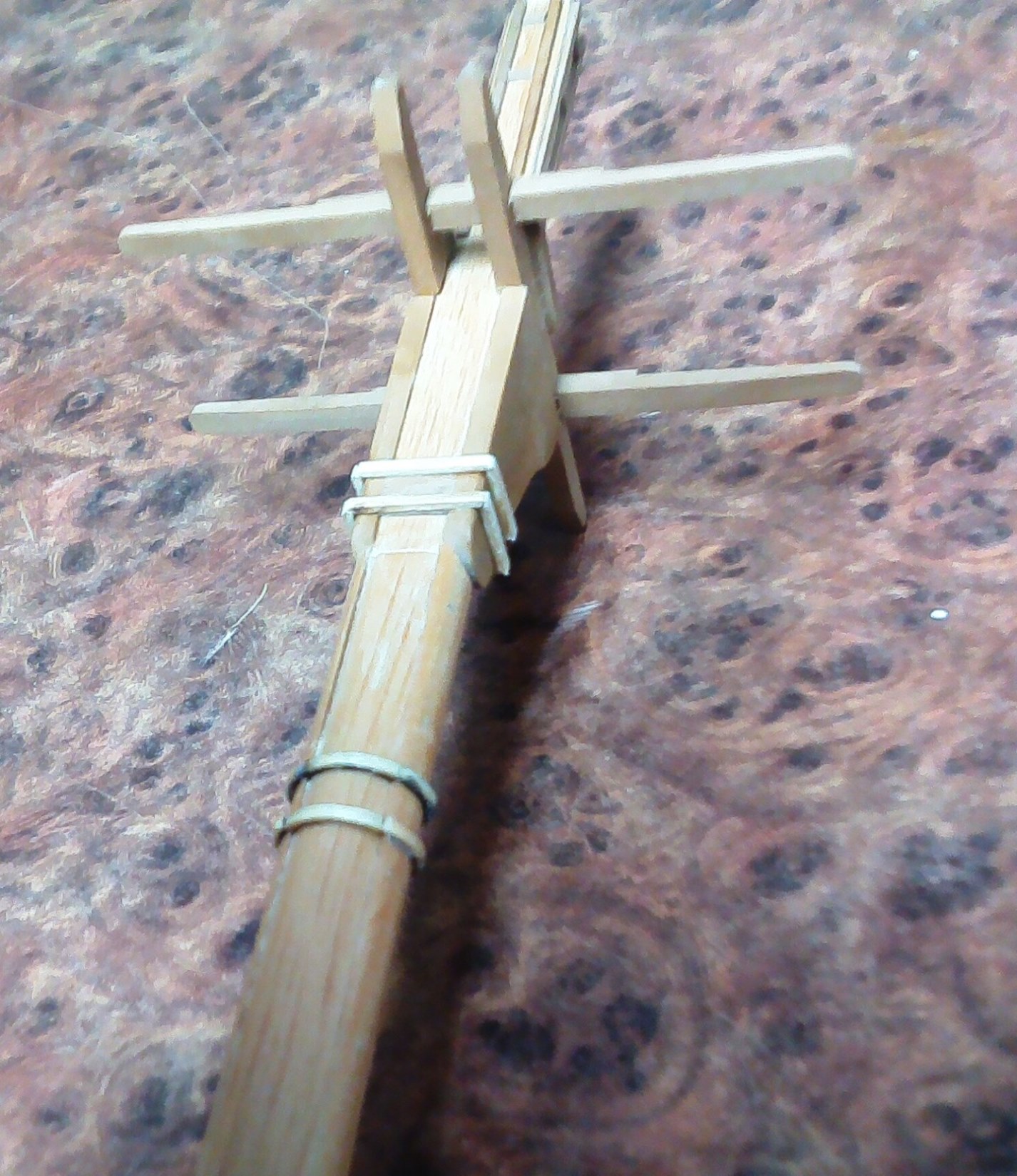

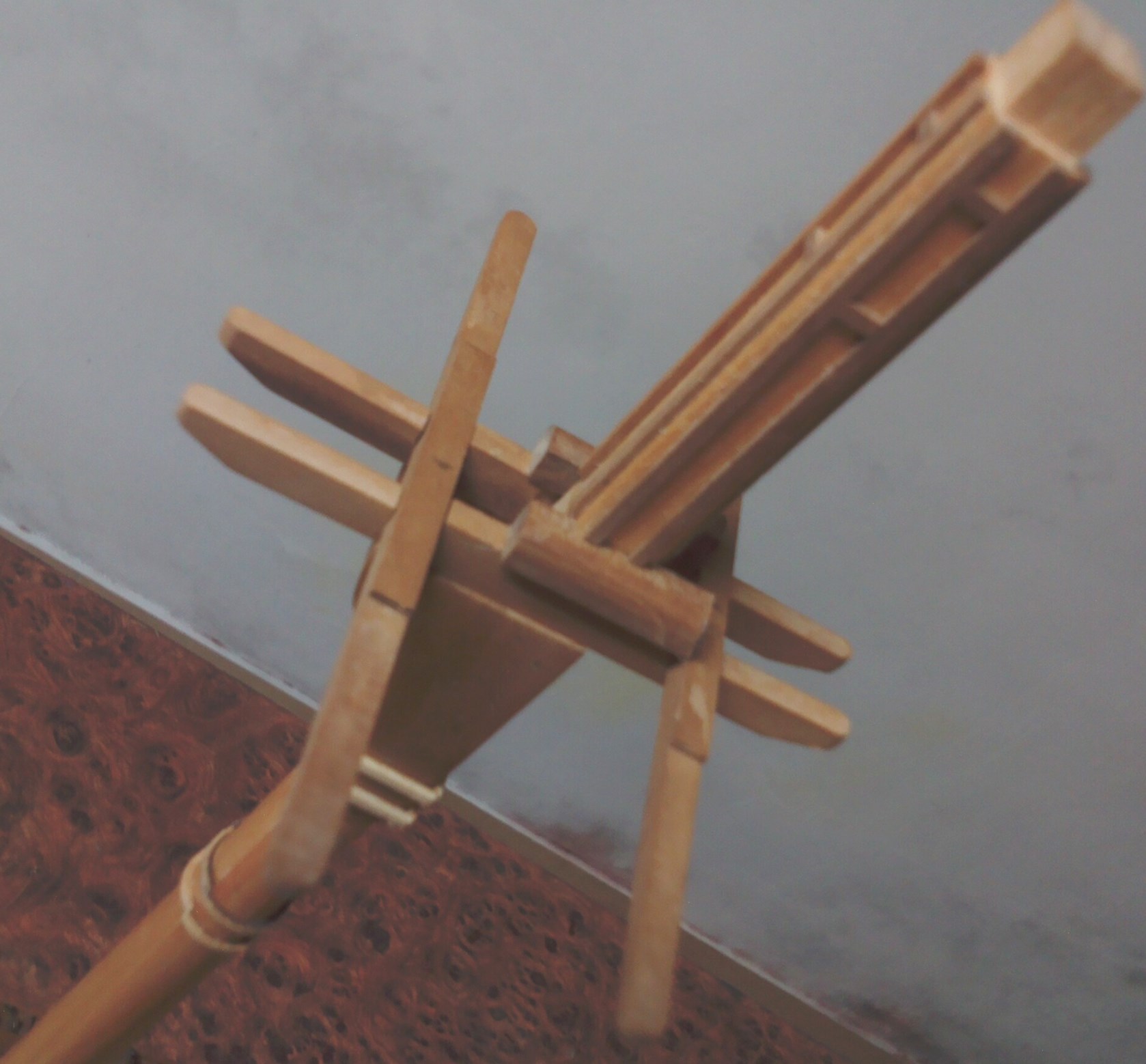

Nieśpiesznie zająłem się masztami. Drewno olchowe i grusza na drobiazgi. Sporym wyzwaniem okazuje się wykonanie obręczy na drzewcu. Ze względu na dość skomplikowany przekrój, musiałem każdą obręcz podzielić na cztery odcinki:

Długo zastanawiałem się nad zabarwieniem masztów na ciemniejszy kolor, jednak zostawię takie. Jedynie olej nieco je przyciemni.

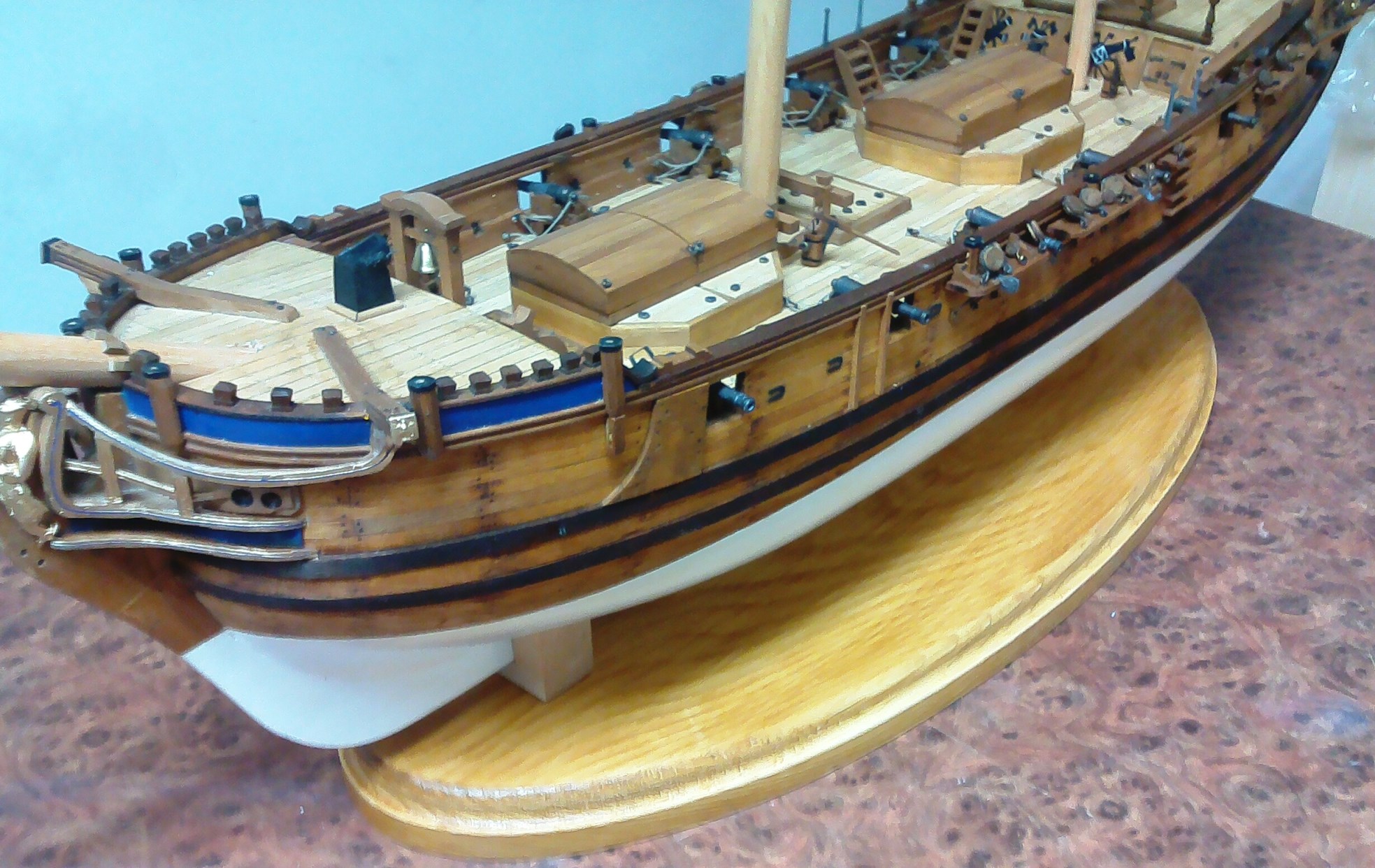

Znajomy stolarz wykonał dla mnie eliptyczną podstawę pod model. Dwa piwa załatwiły sprawę.

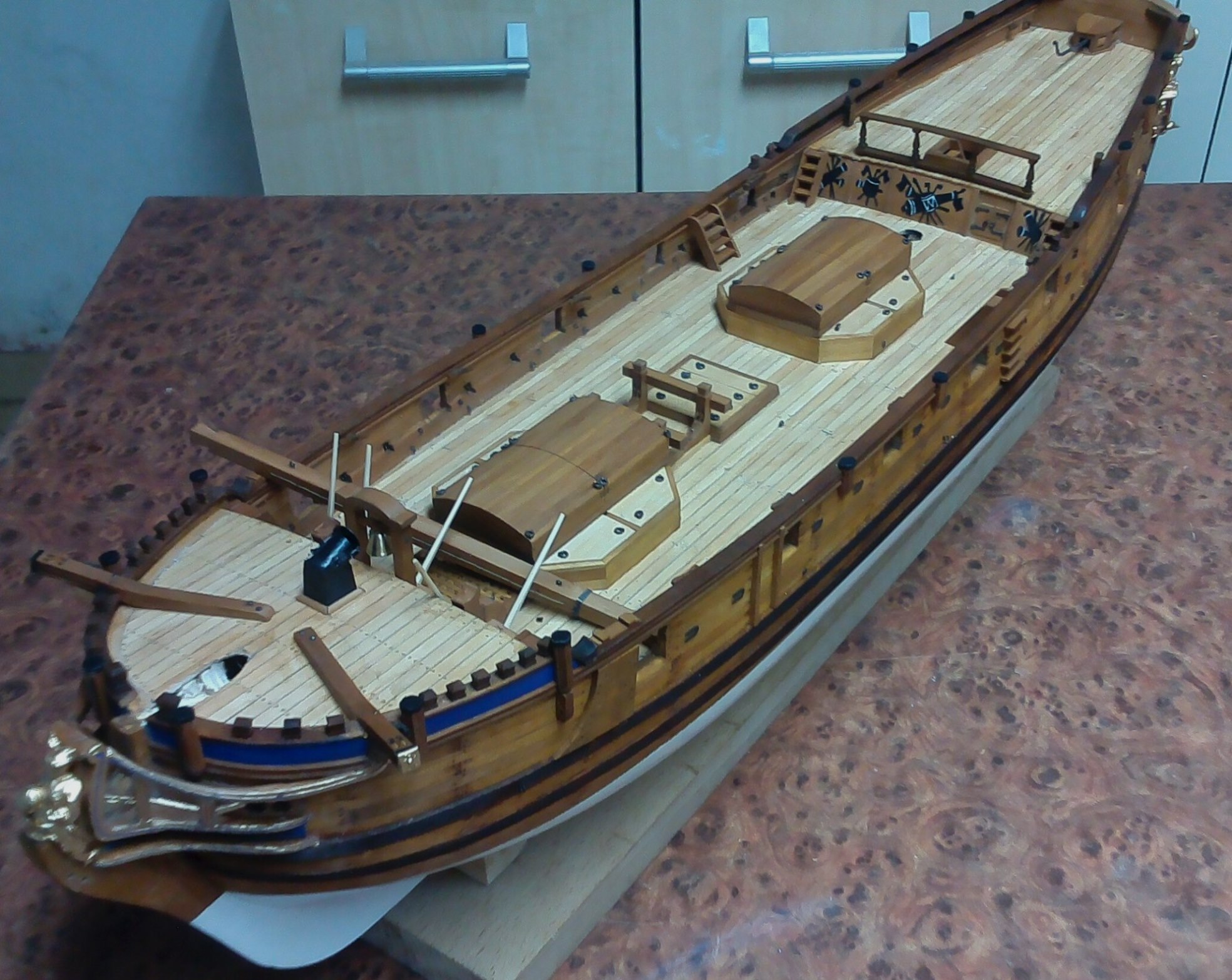

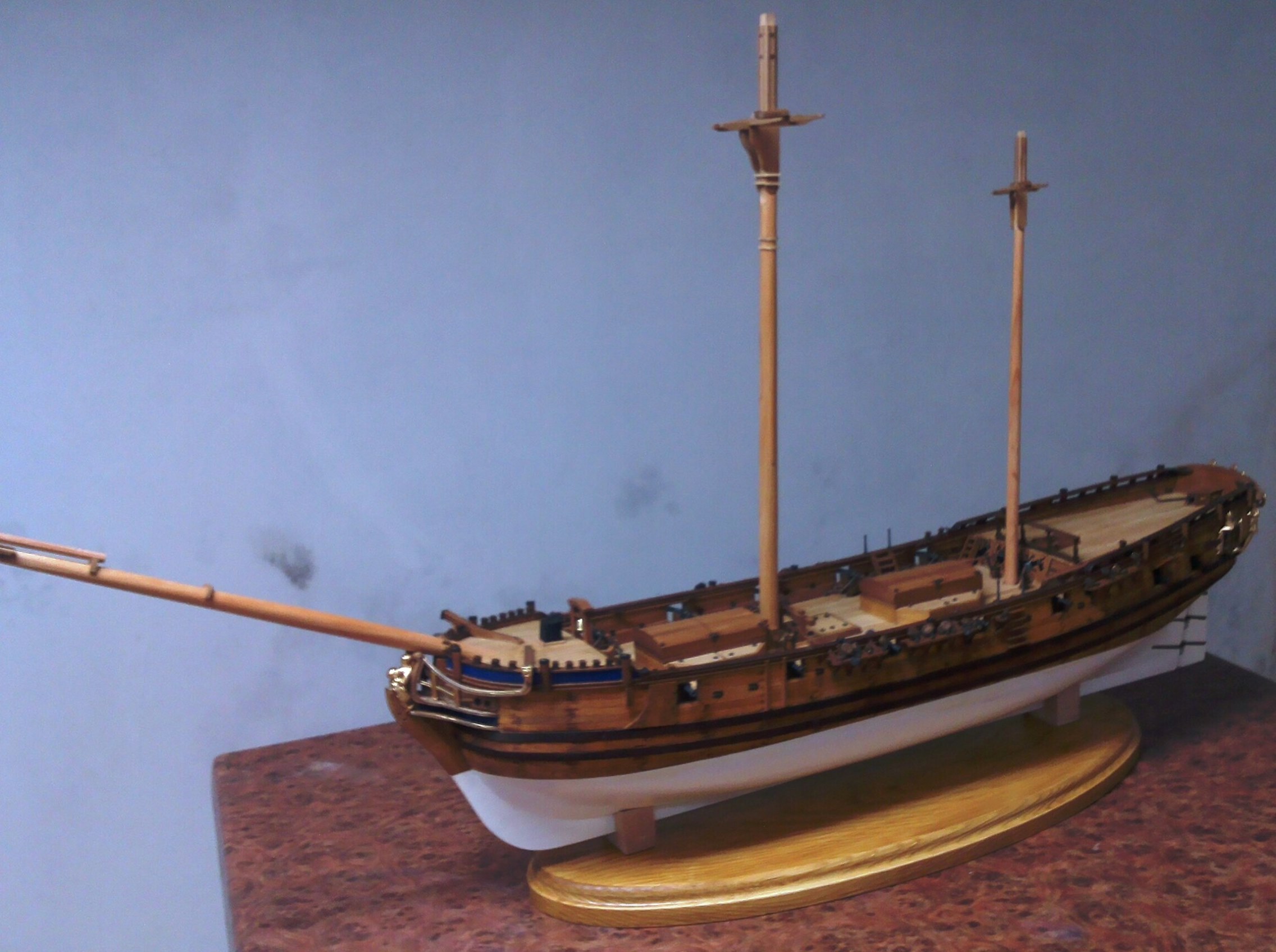

A to Granado z wsuniętymi do pozowania masztami; bukszpryt znacznie zwiększa długość modelu, więc do Tczewa pojedzie sam kadłub .

[Siberian]

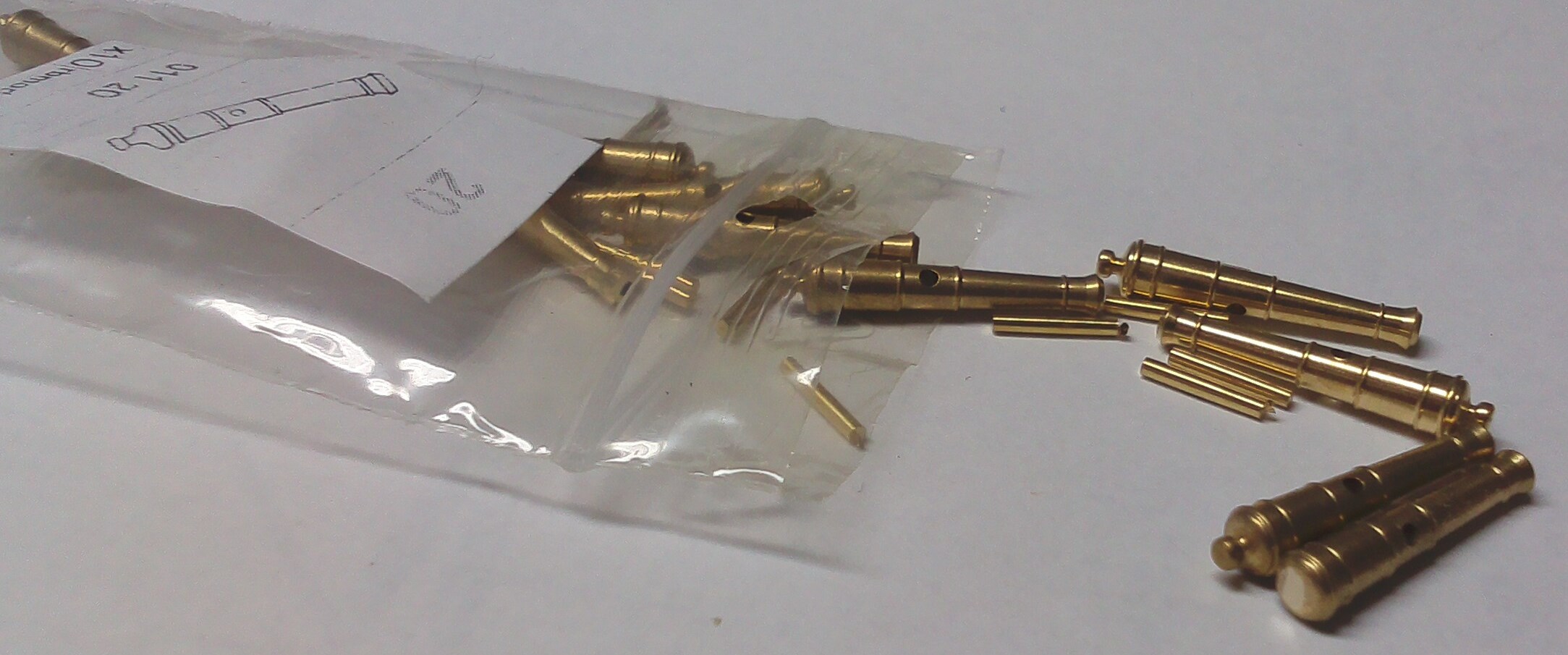

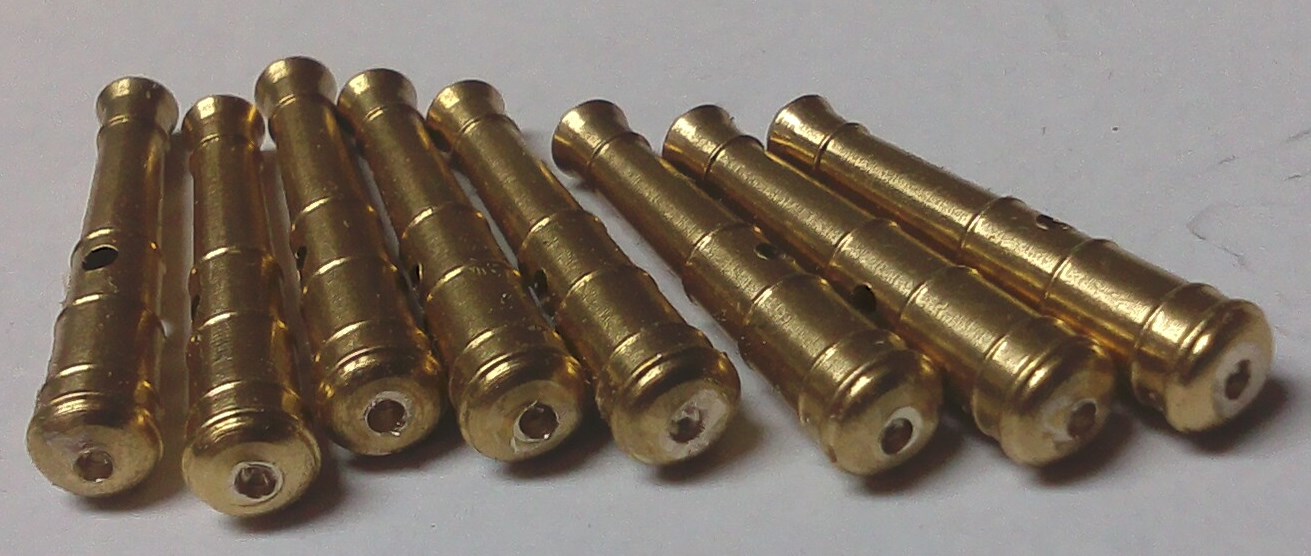

Wobec niespokojnej sytuacji a Europie, załga zażądała dozbrojenia okrętu. Czem prędzej zabrałem się do pracy. Kupiłem gotowe lufy falkonet, odciąłem głowy:

Nawierciłem płytkie otwory:

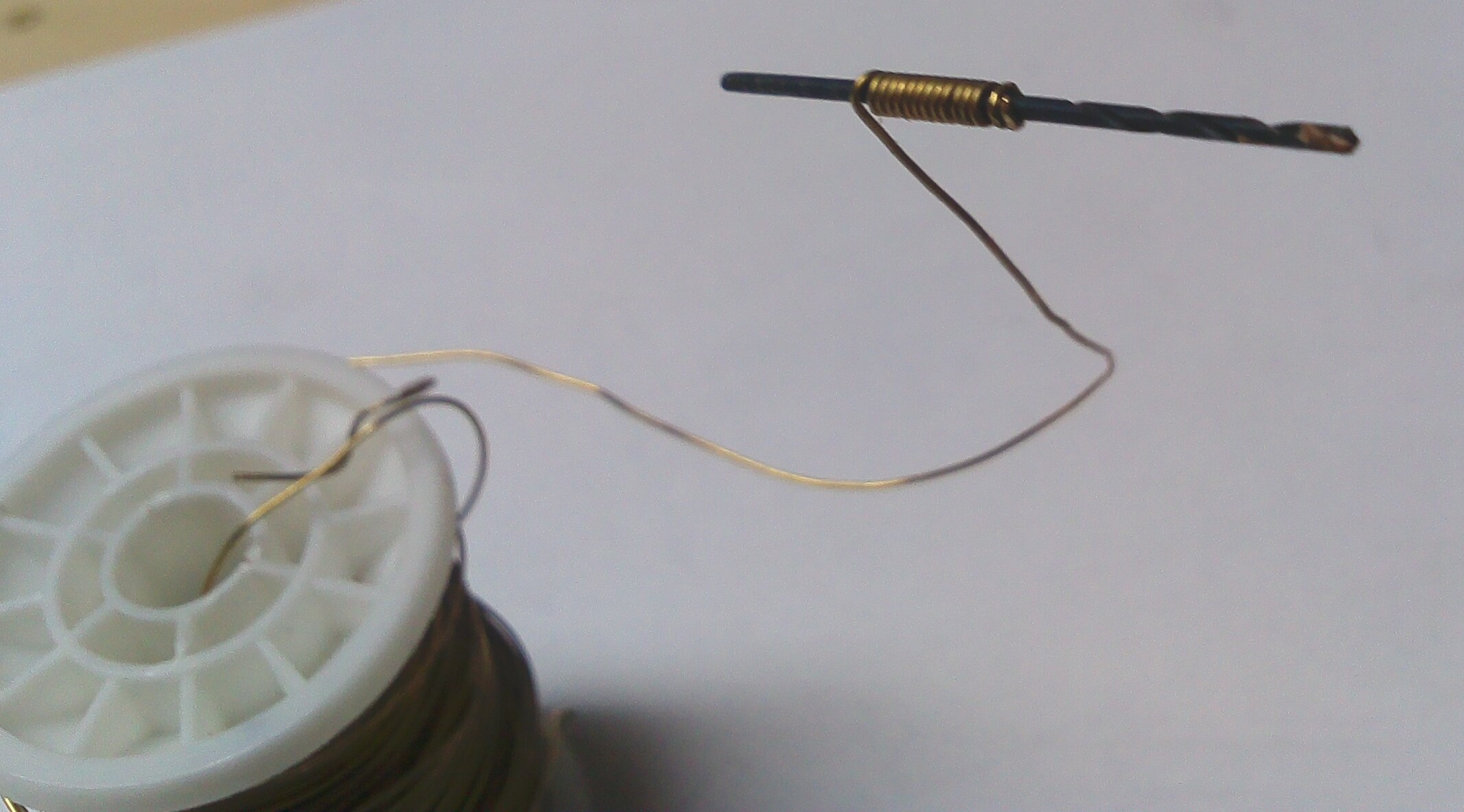

Ponieważ nie dysponowałem mosiężnymi szpilkami odpowiedniej wielkości, wykonałem je samodzielnie; to oczka z drutu 0.4mm:

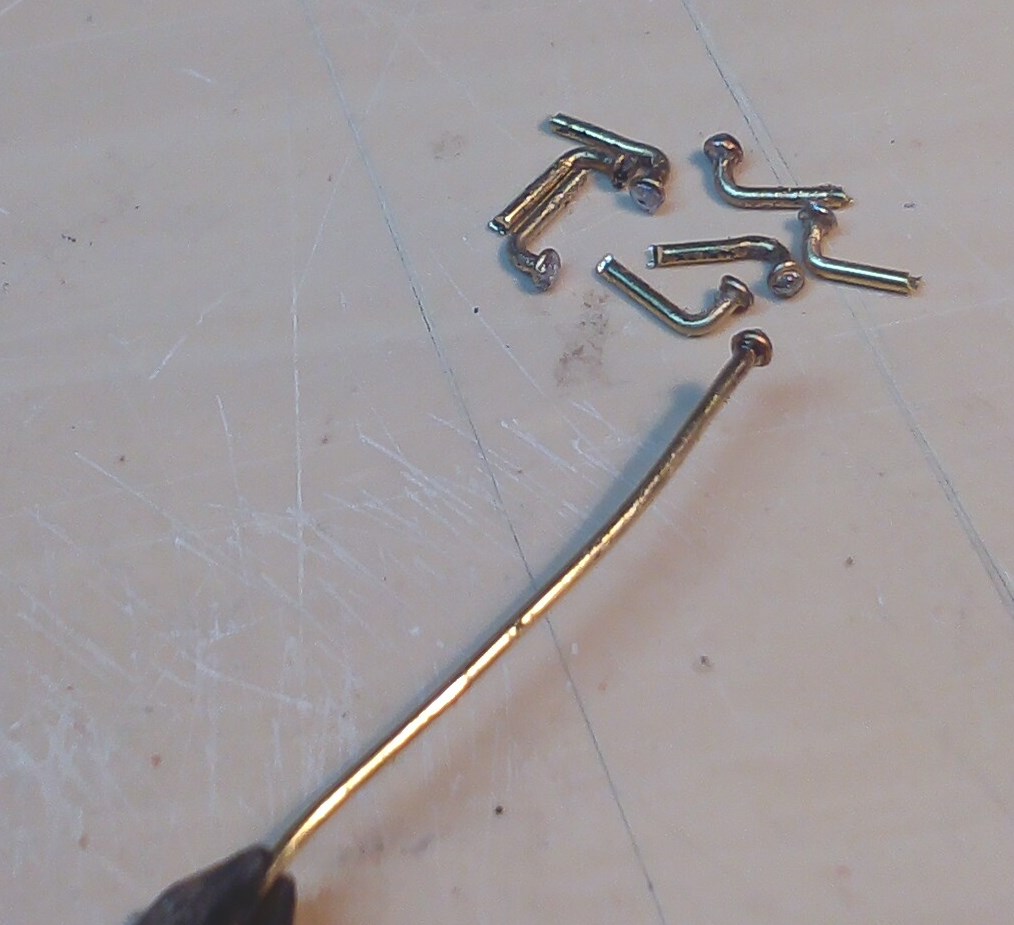

Oczka owe przylutowałem do drutu 0.8mm, tworząc "rękojeści" falkonet:

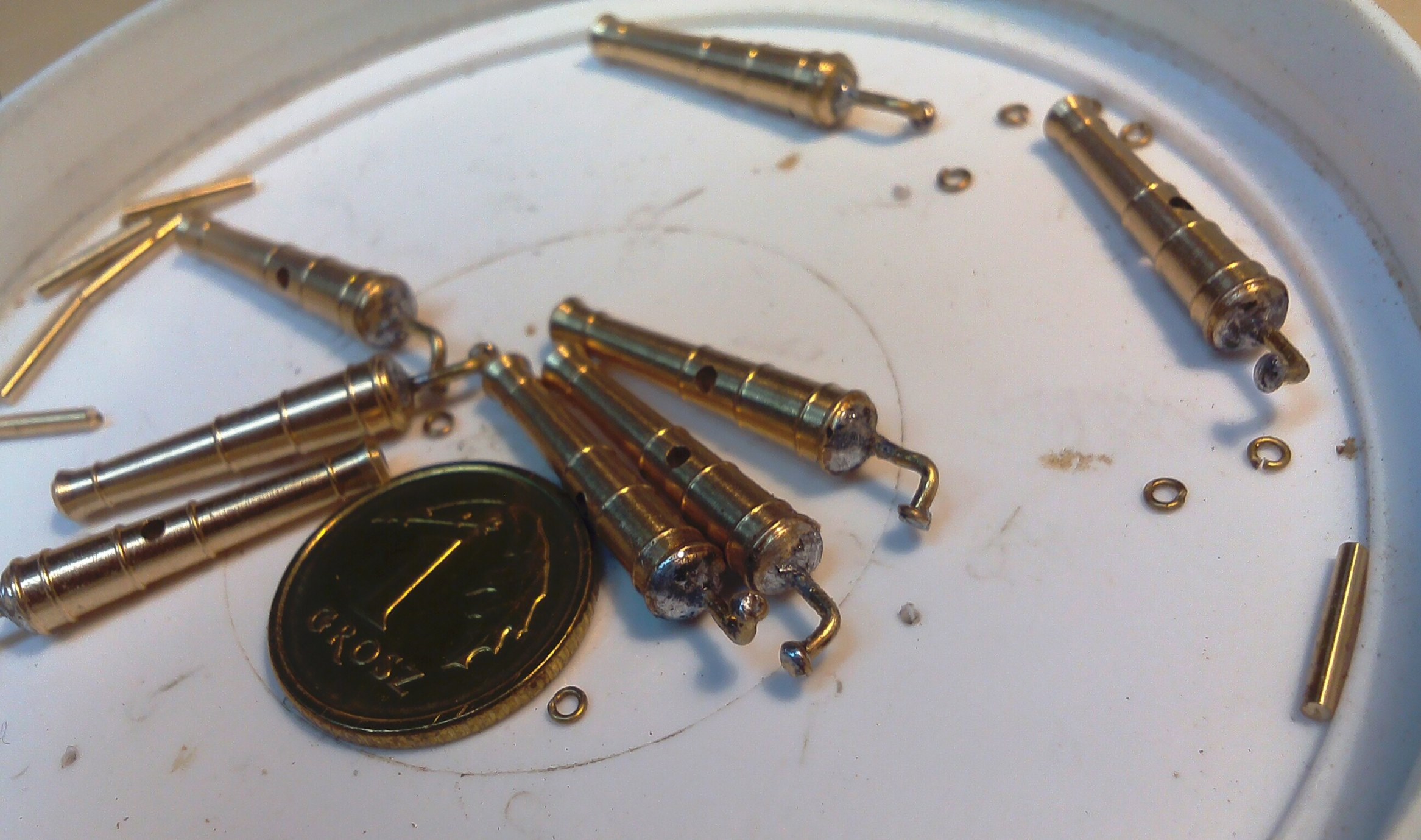

To przylutowane rękojeści do luf:

Z pręta 0.5mm wygiąłem na kopycie kabłąki:

Zmontowałem je razem:

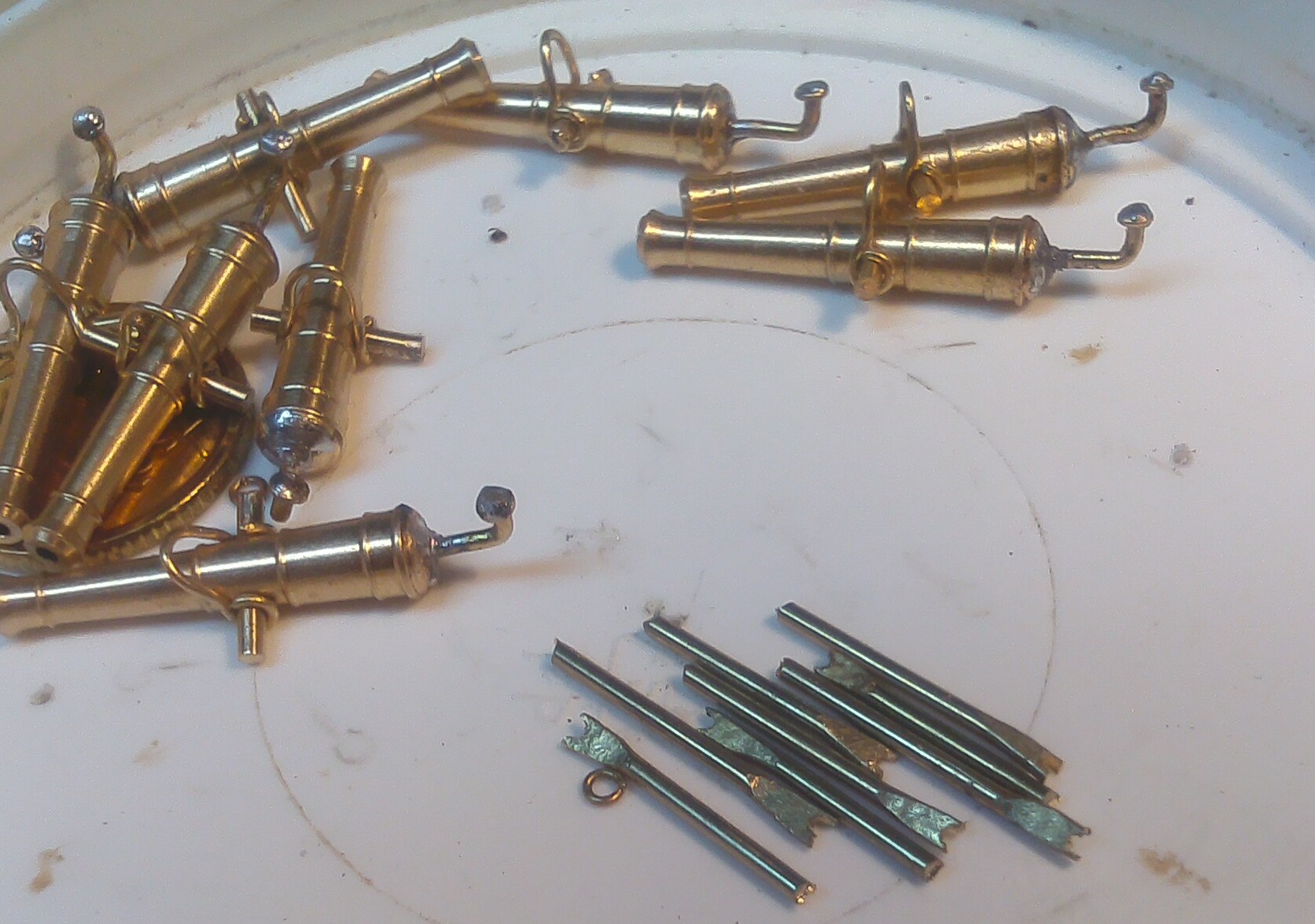

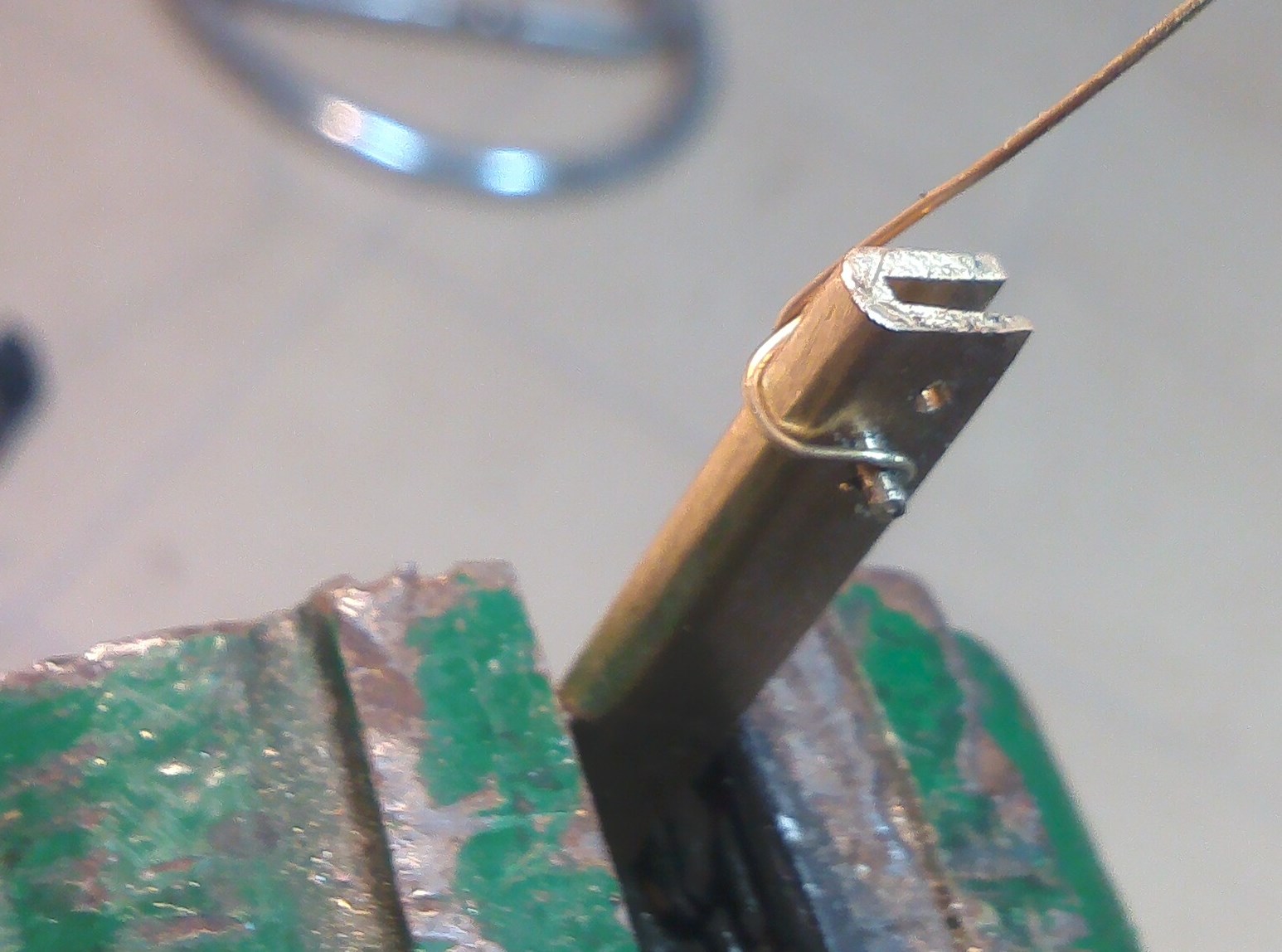

A to odcinki pręta mosiężnego 1mm ze sklepanymi końcówkami i wypiłowanymi rowkami, ułatwiającymi lutowanie:

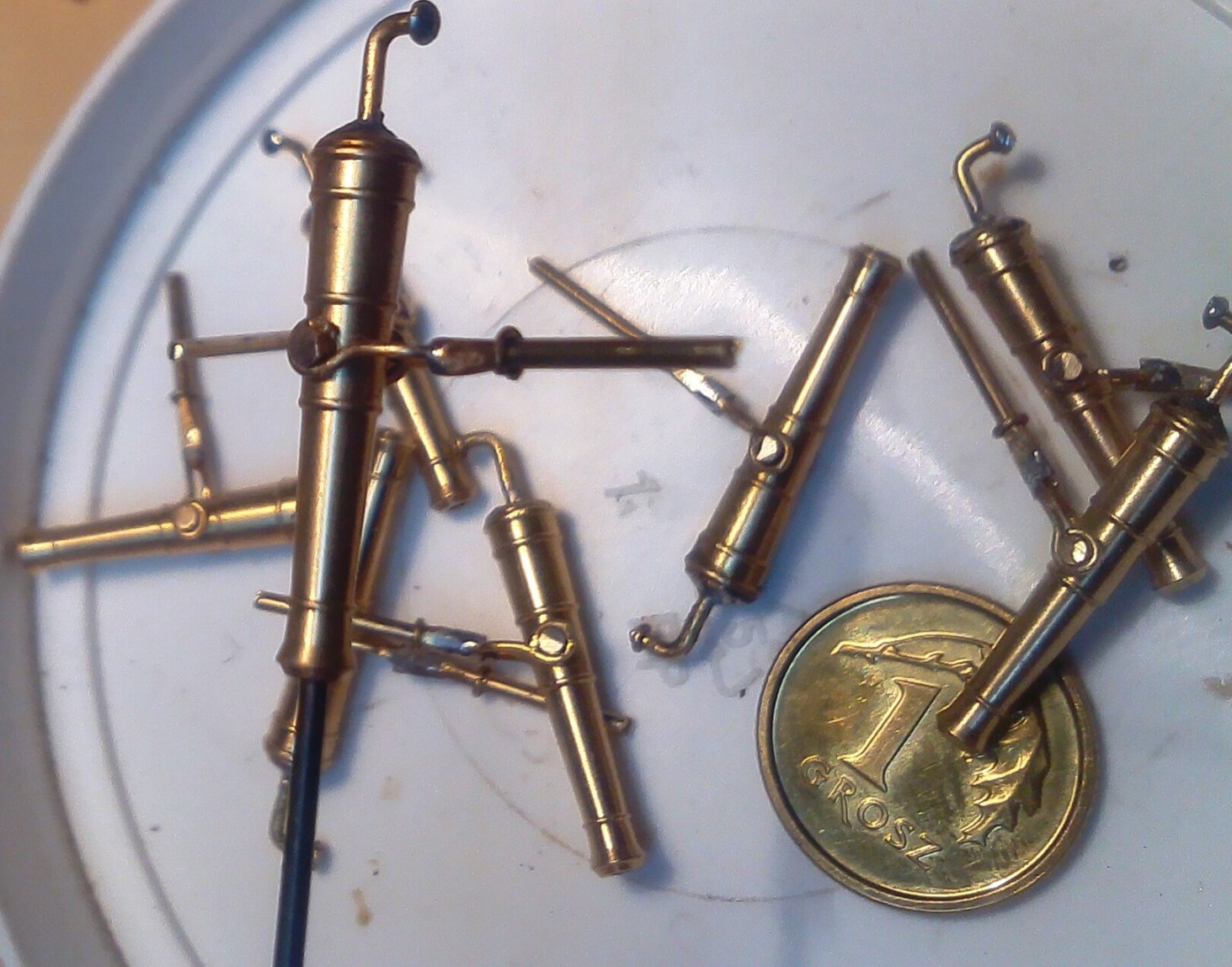

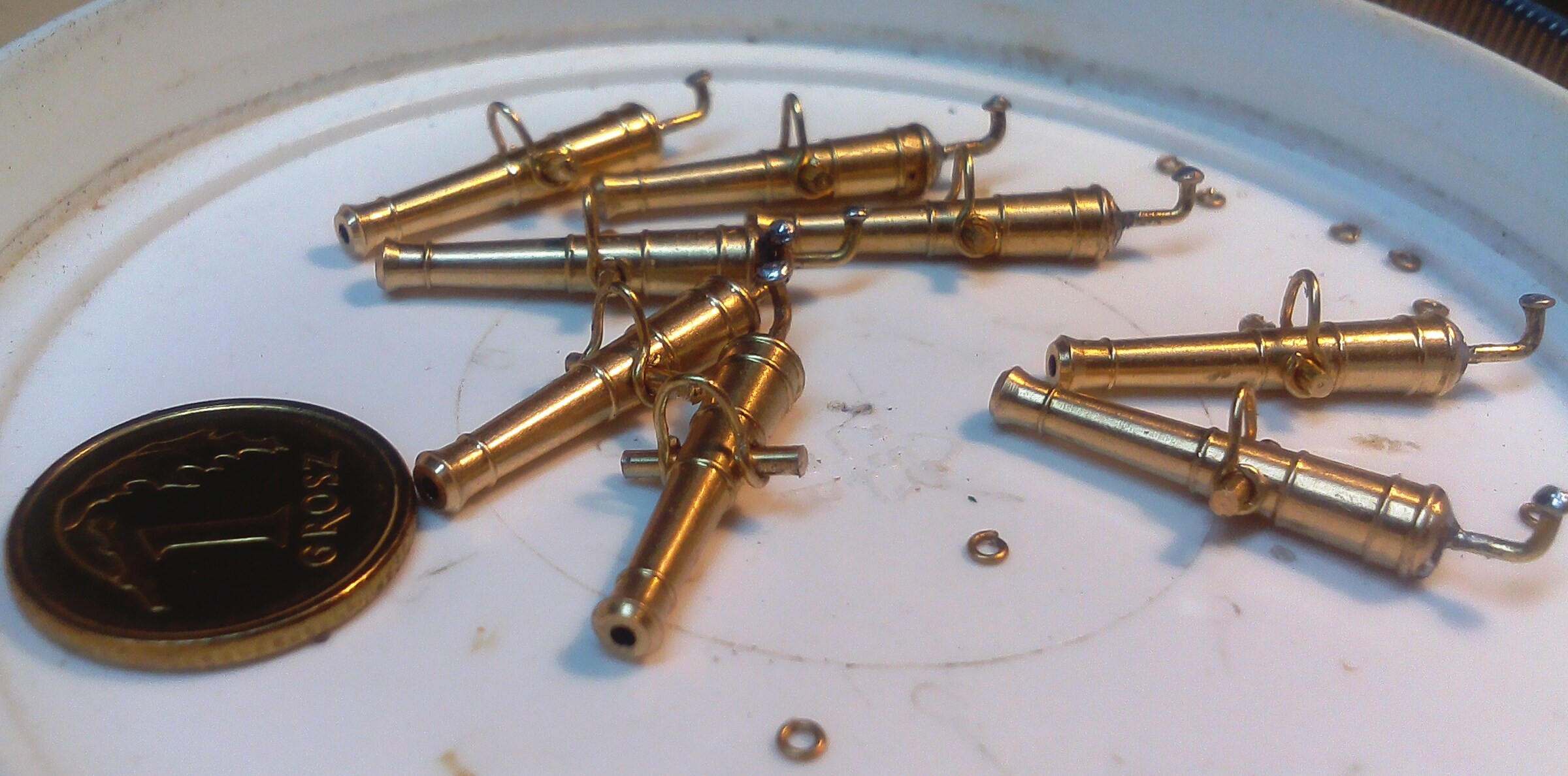

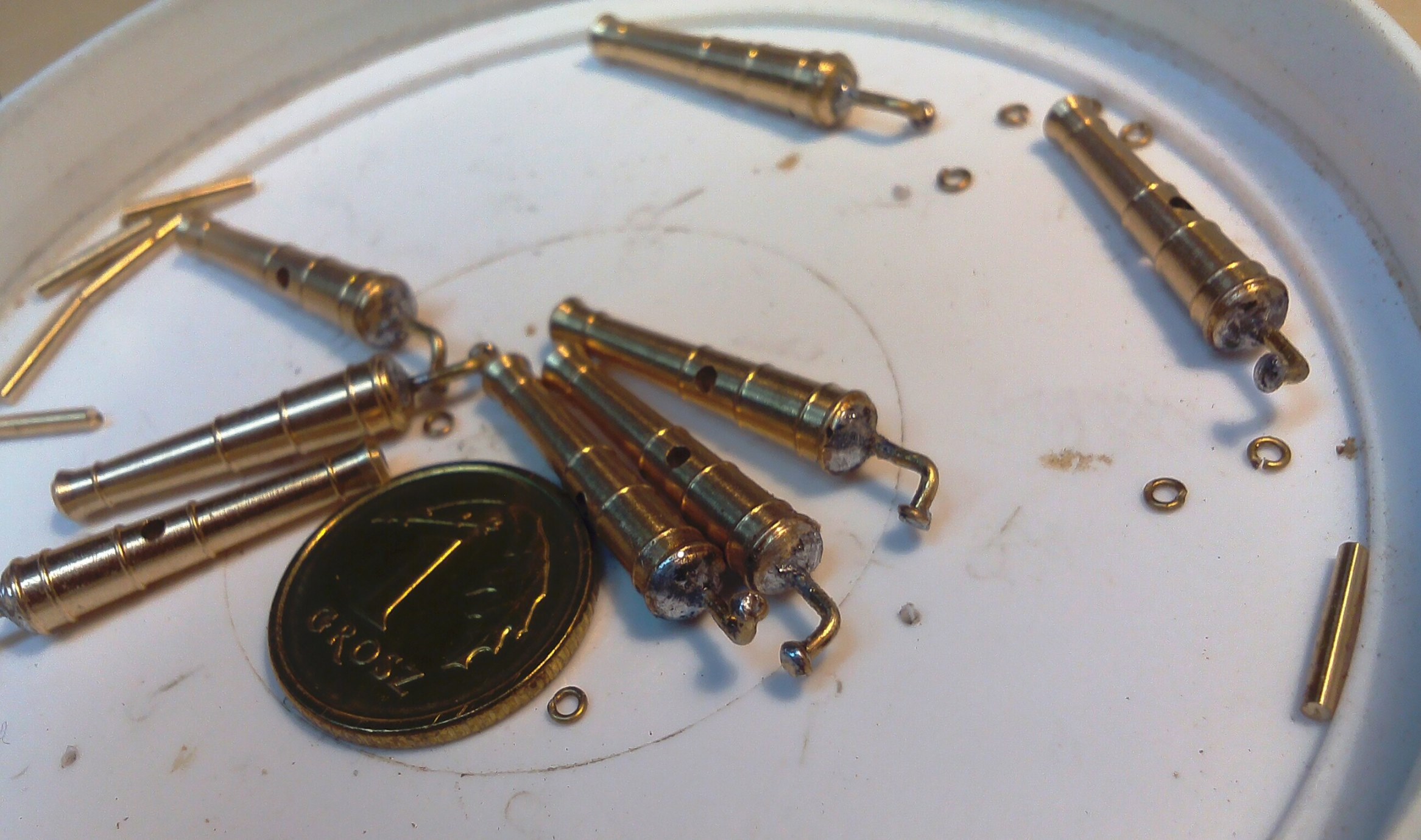

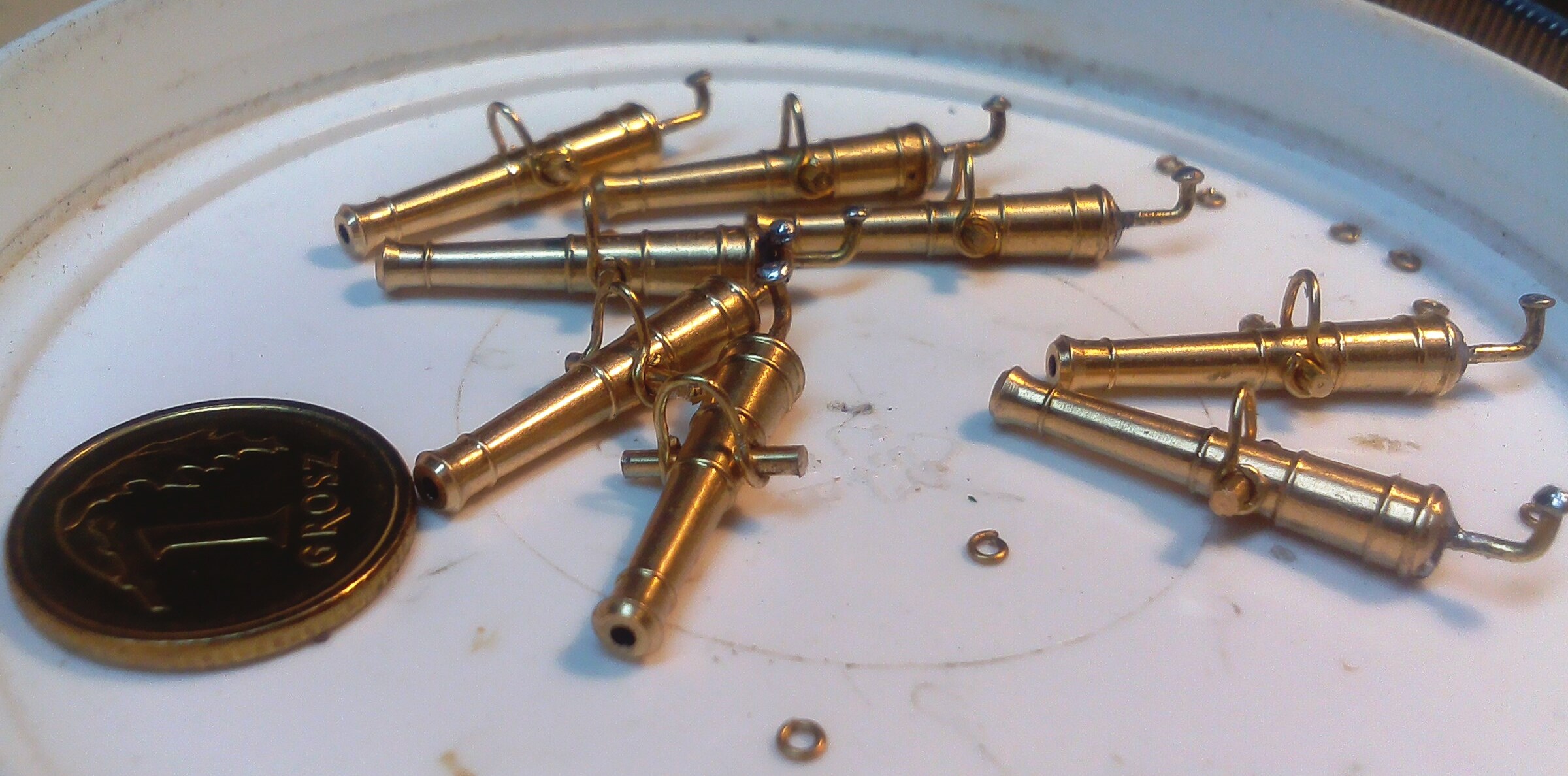

To gotowe falkonety, które przed czernieniem wypolerowałem krążkiem filcowym na wiertarce:

Poczernione i zamontowane na stanowiskach:

Dodam jedynie, że lutuję zwykłą kolbą 40W, cyną i kalafonią. Wyszło jak wyszło, ale jakoś się trzyma .
Na koniec wątpliwość lingwistyczna: Jak prawidłowo odmienia się wyraz "falkonety" w liczbie pojedynczej? Ta falkoneta, czy ten falkonet?

[kagra]

Bardzo ładnie Ci to wychodzi Wojtku.Podziwiać za cierpliwość i precyzję.Jeśli chodzi o działka relingowe to za Wikipedią; były dwie nazwy różniące się wagą strzelających pocisków.
Falkonet 1-3 funta i mniejsze nieco Falkona 1-1,5 funta
Nazwa pochodzi od sokoła różnie wymawiana po polsku:sokół,sokolik,sokolica.
Jak powiesz falkoneta to w mowie potocznej też chyba będzie dobrze.

Pozdrawiam.K.

[Siberian]

Witam.
Po zjazdowych peregrynacjach, model wrócił szczęśliwie do stoczni macierzystej.

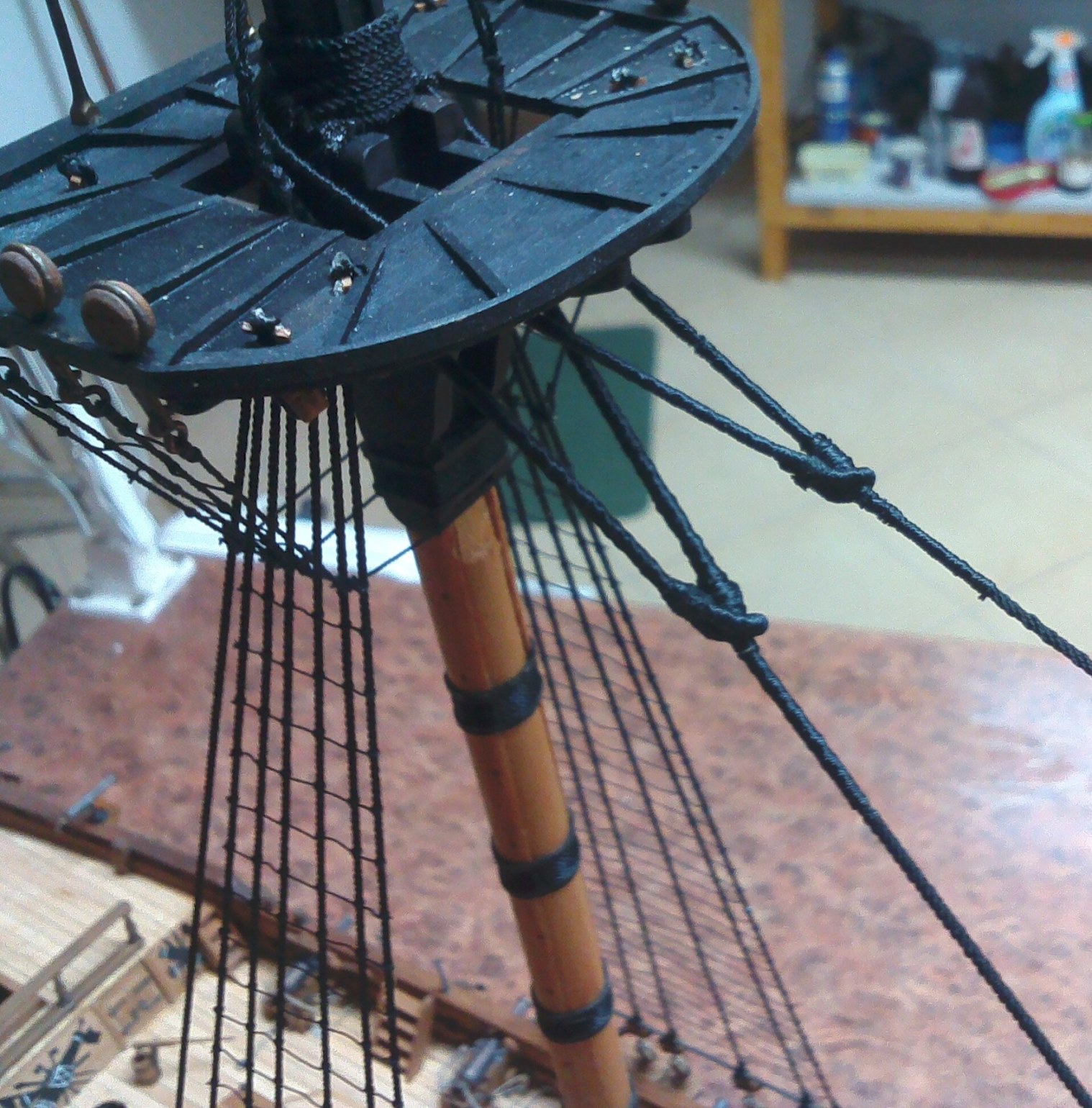

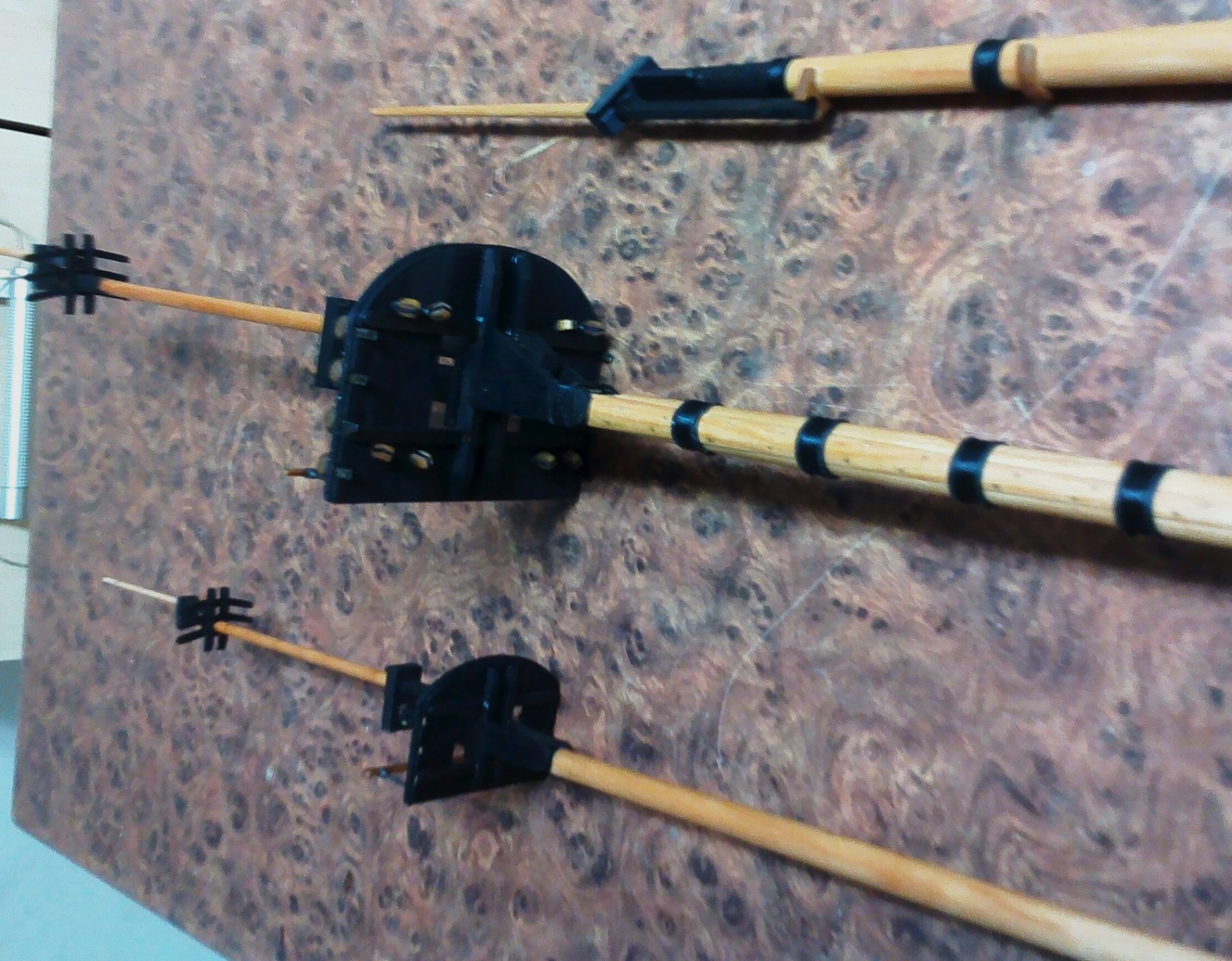

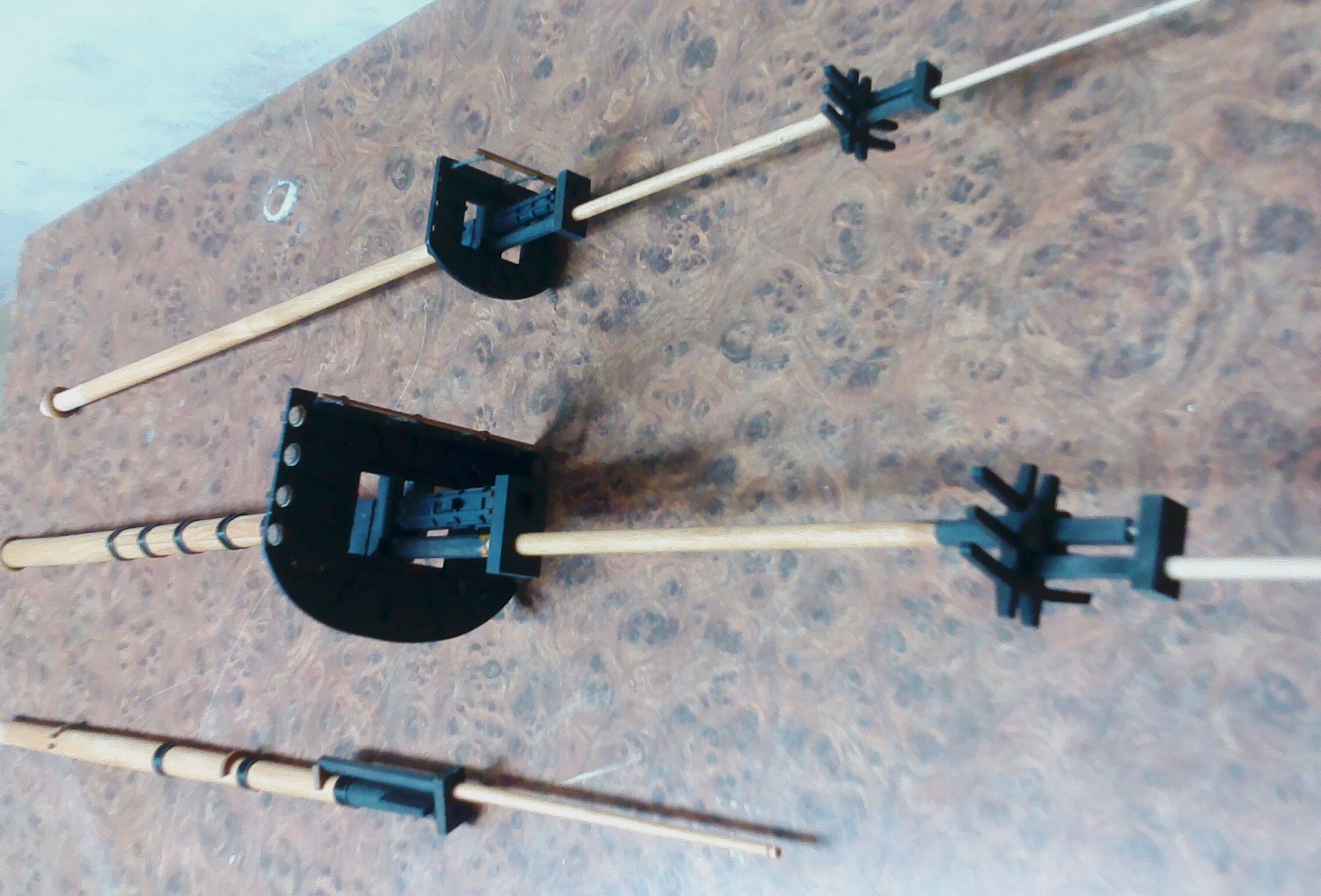

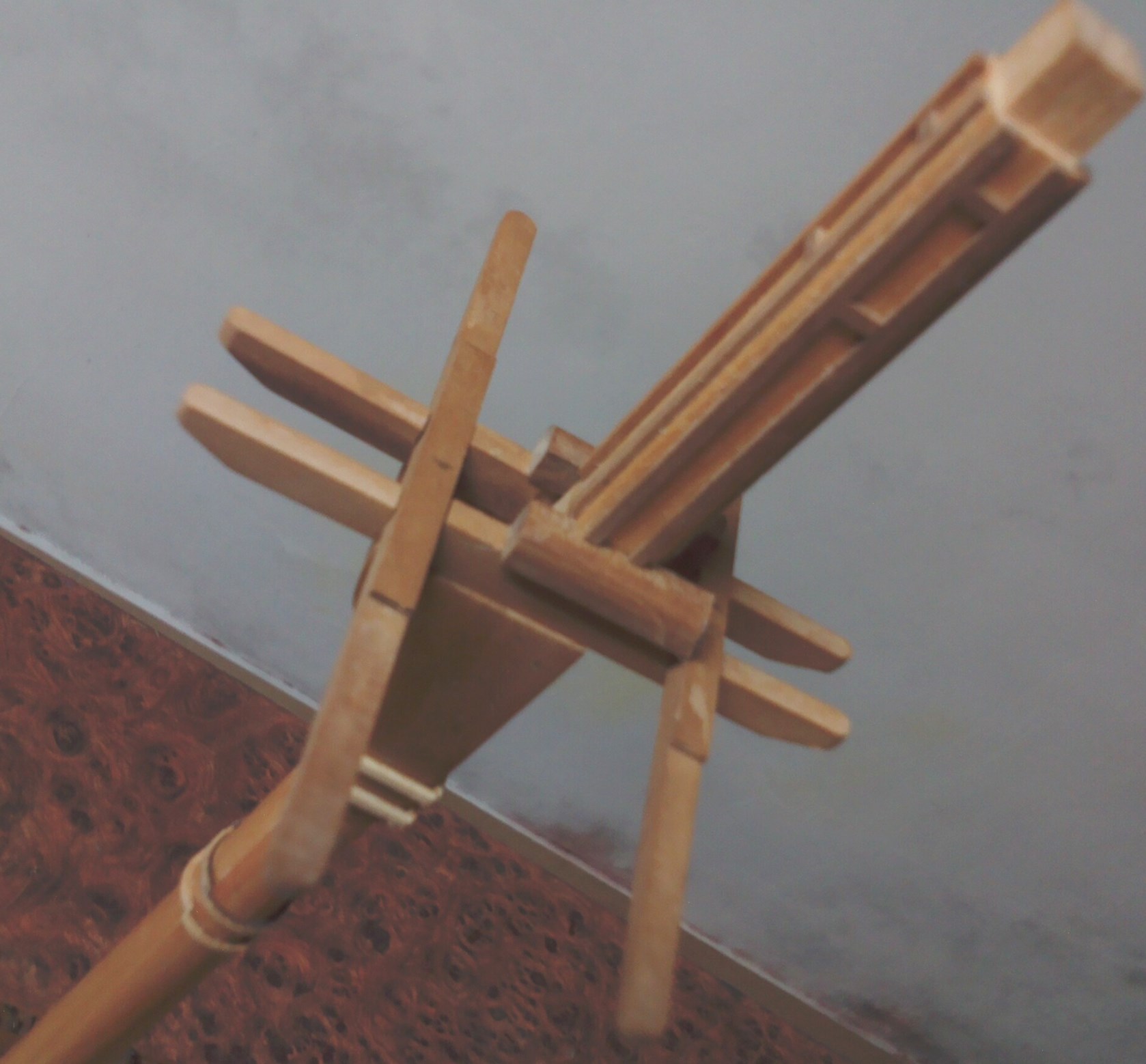

Ostatnio dokończyłem prace nad masztami:

Materiał to olcha i grusza na detale. Wytoczone w wiertarce i wykończone ręcznie.
Pora przystąpić do kręcenia lin.

[Siberian]

Witam.

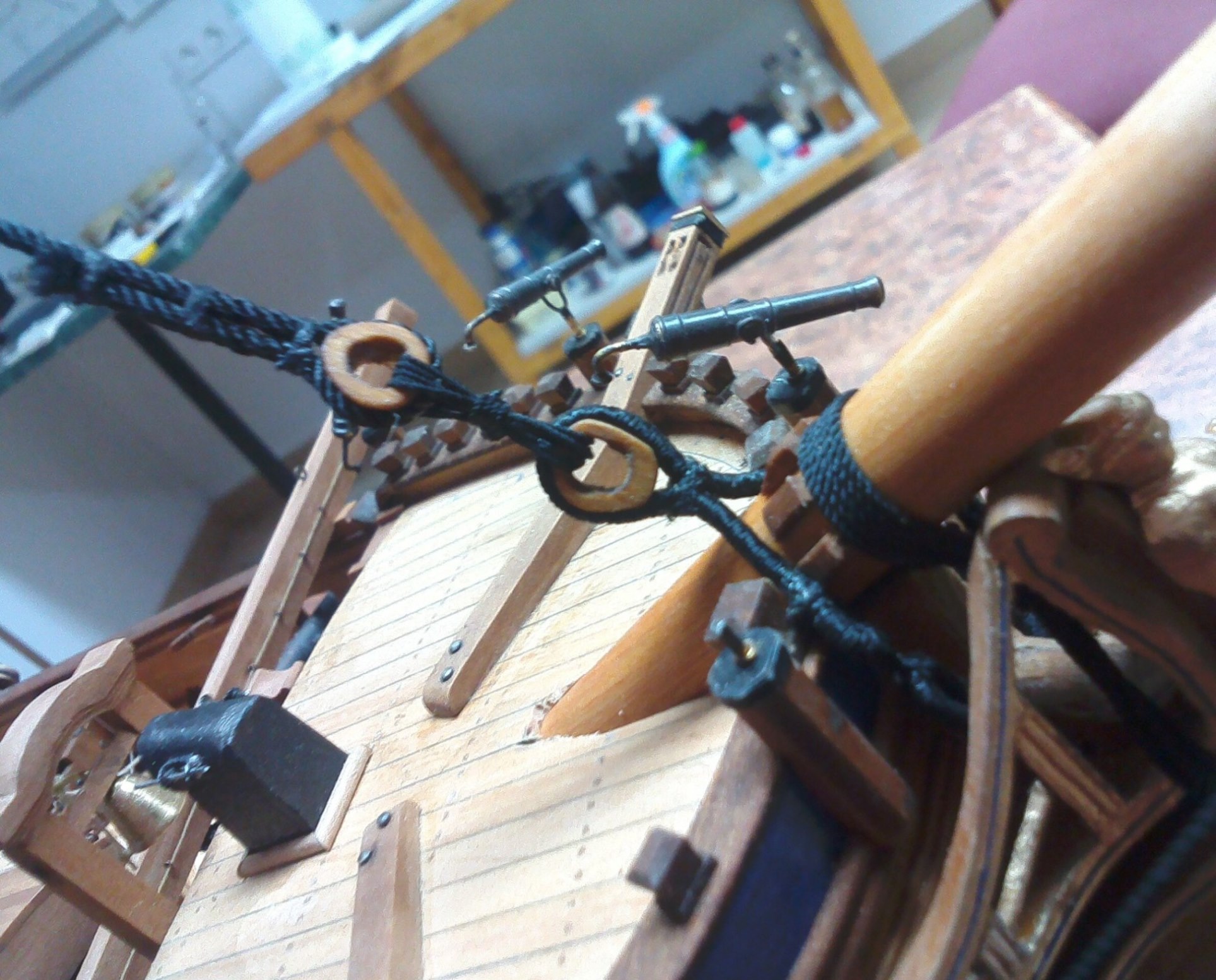

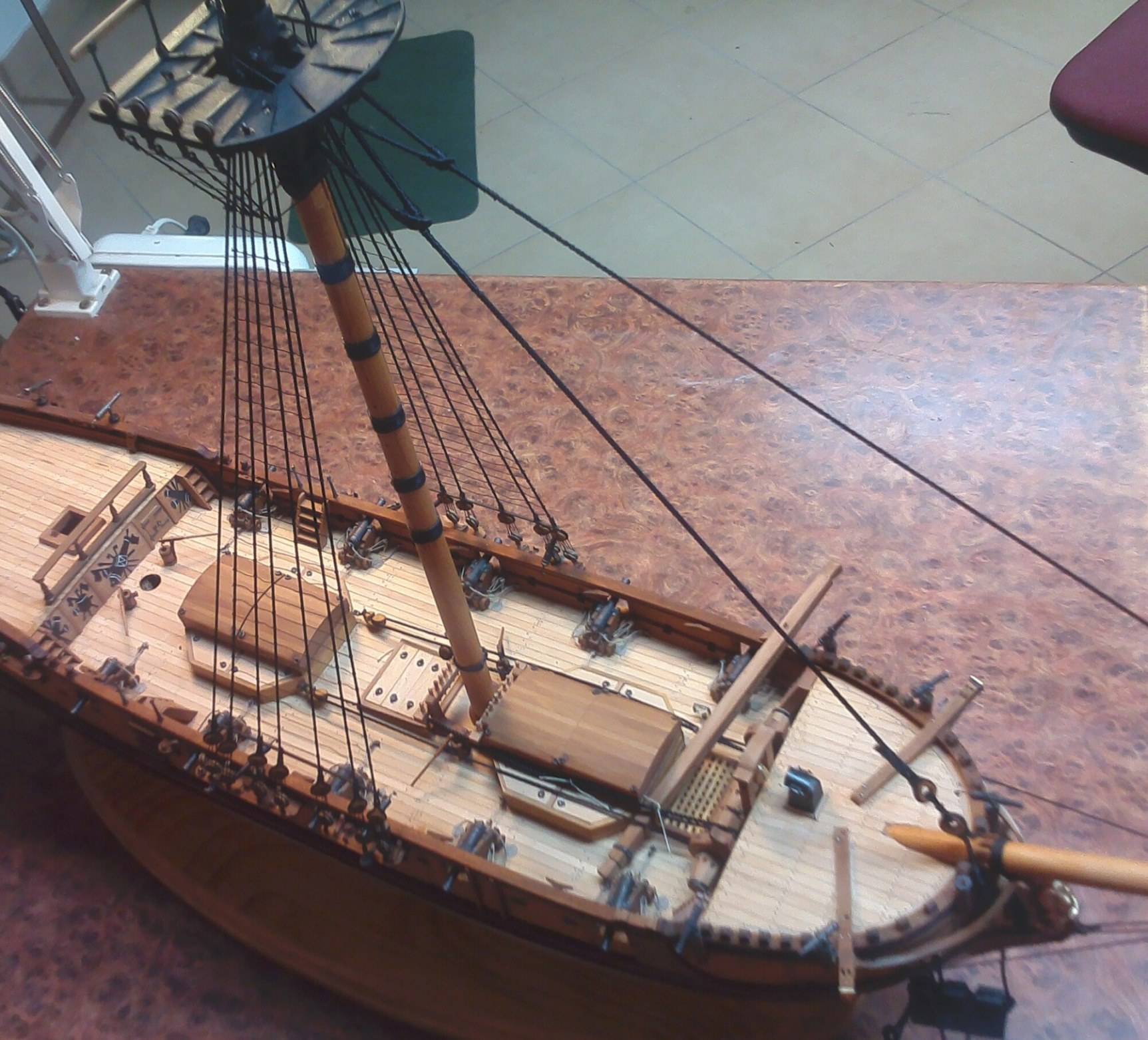

Model został zaopatrzony w bukszpryt i kolumnę grota:

Przy stawianiu bezanmasztu okazało się, że zaliczyłem wpadkę przy liczeniu jufersów . Trzeba kilka dorobić, bo braknie.
