HMS "Granado"

Post autor: Siberian »

Witam.

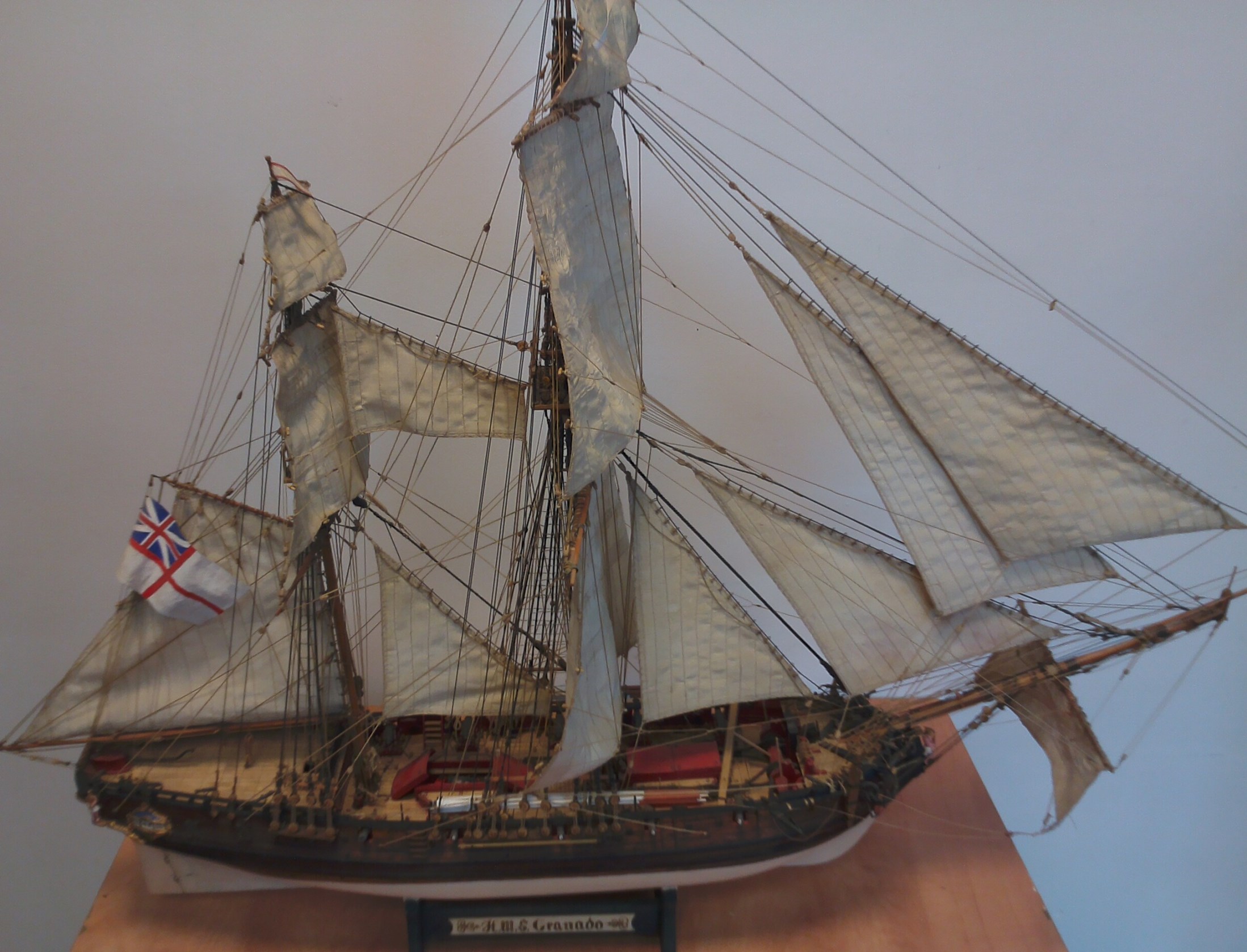

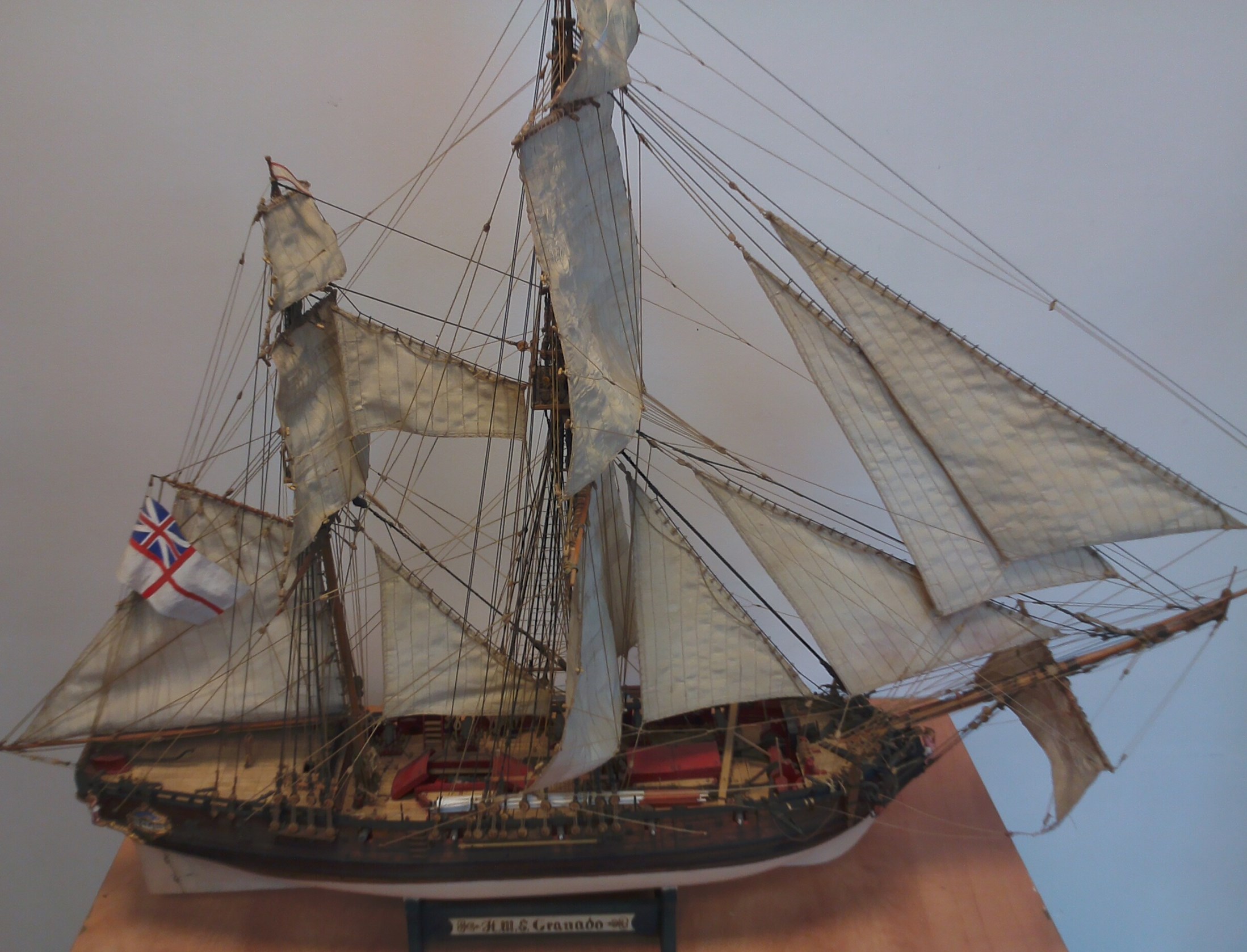

Czas zacząć nową relację. Tym razem padło na HMS "Granado", bo urzekła mnie uroda tego żaglowca. Na zdjęciu poniżej model kolegi Mariana z Tczewa:
Gran ex.jpg

Model powstaje na podstawie "Anatomy Of The Ship". Przy wielkości tej jednostki skala 1:50 umożliwi dość dobre odwzorowanie szczegółów, jednocześnie gabaryty modelu nie będą zbyt nachalne. :)

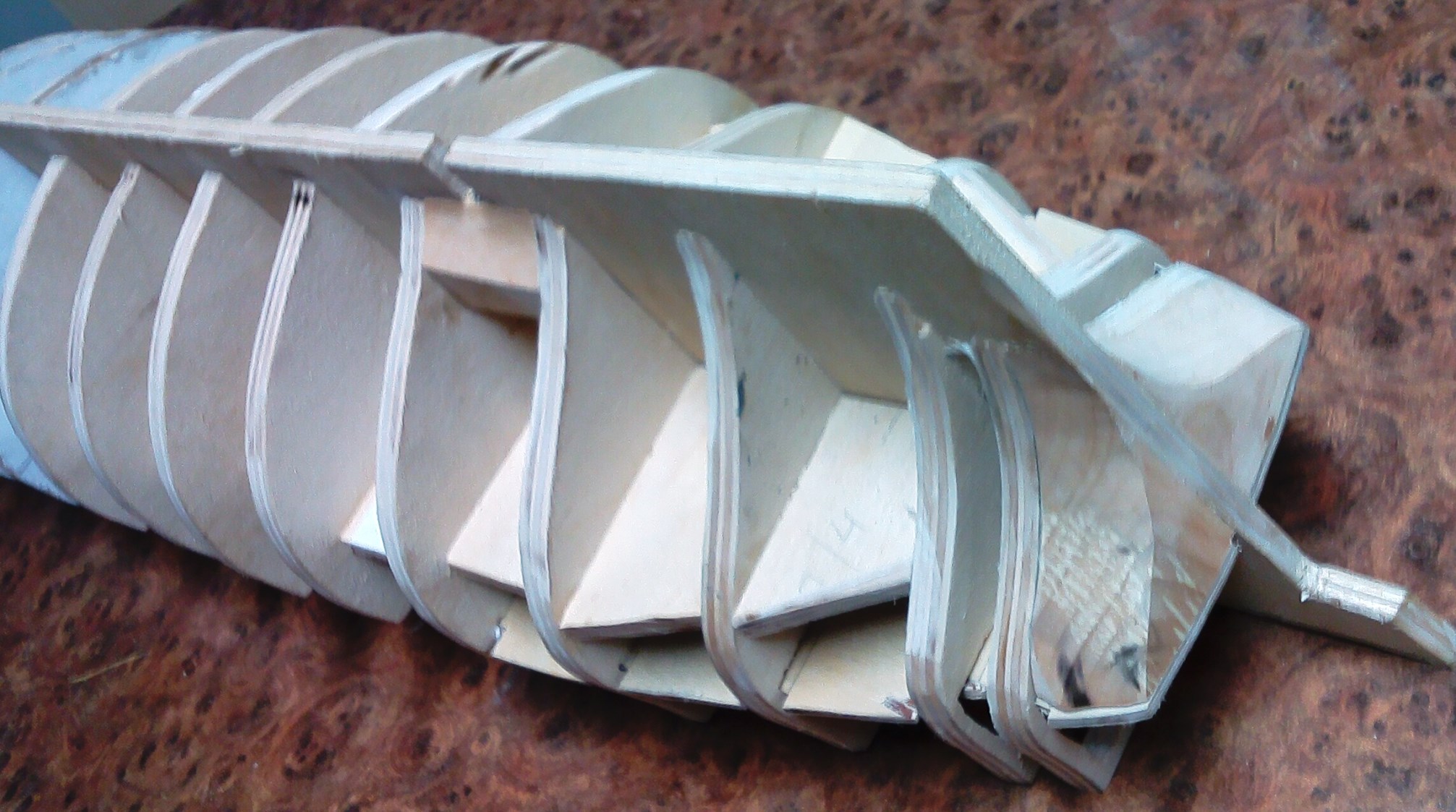

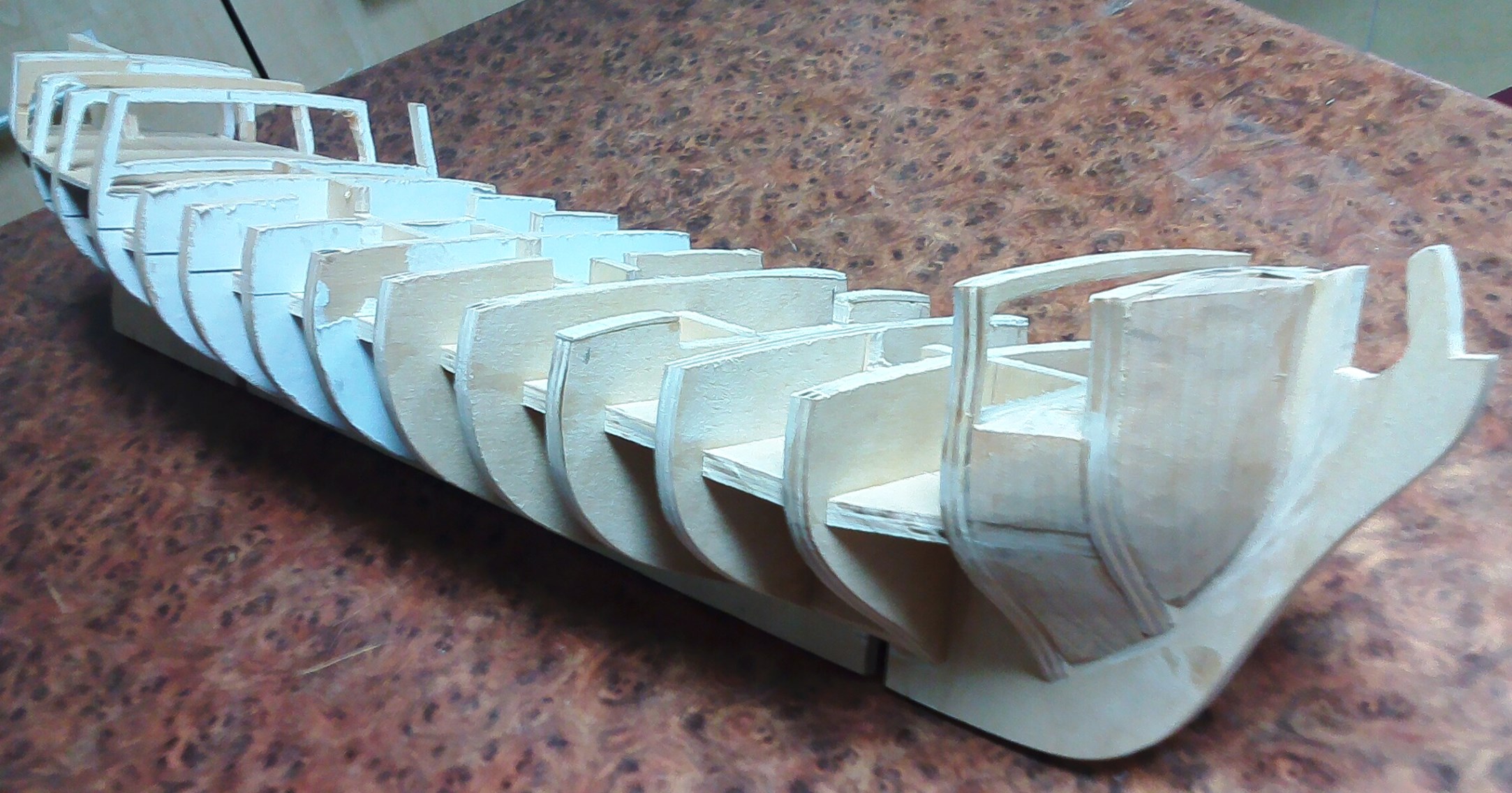

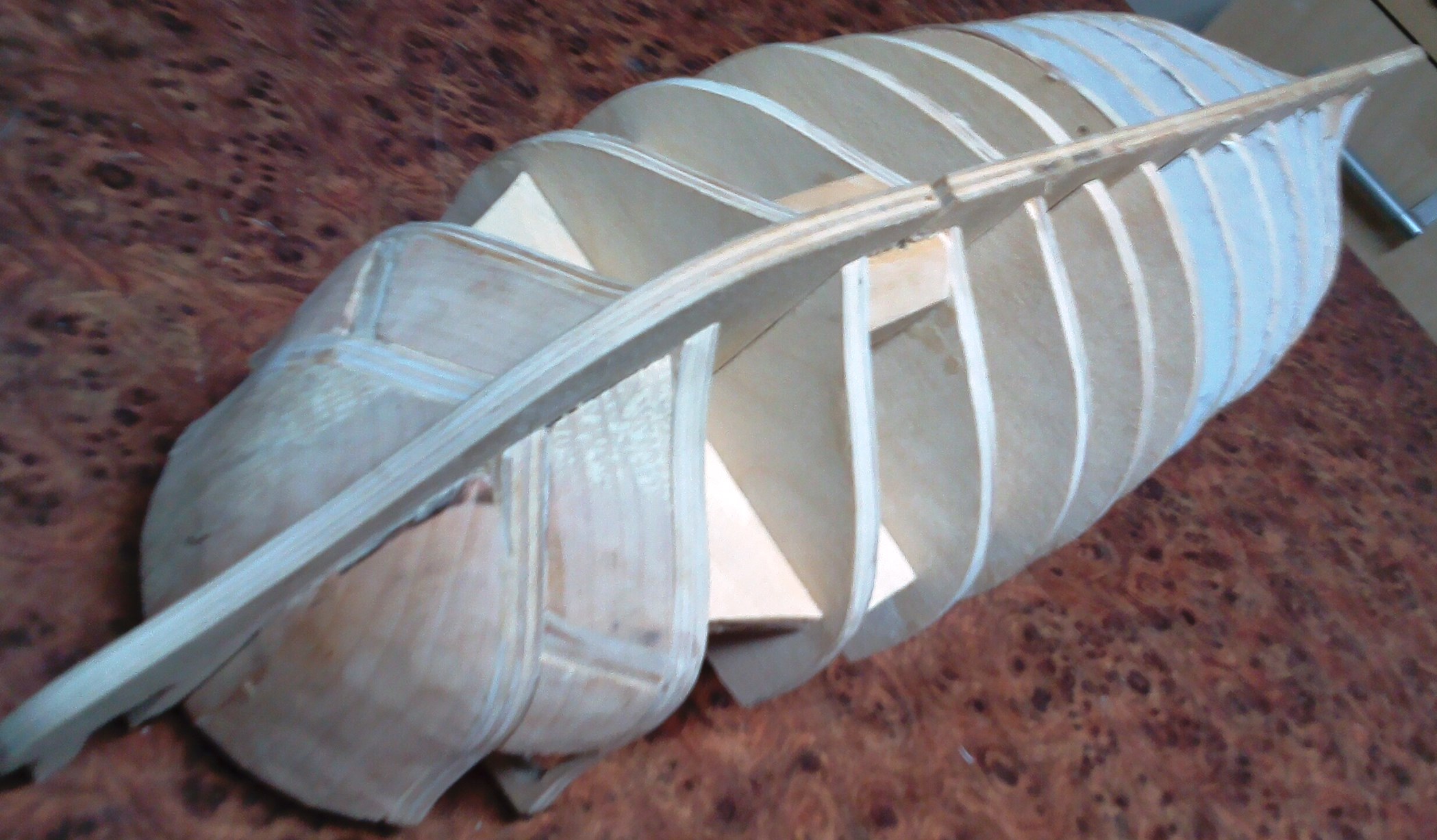

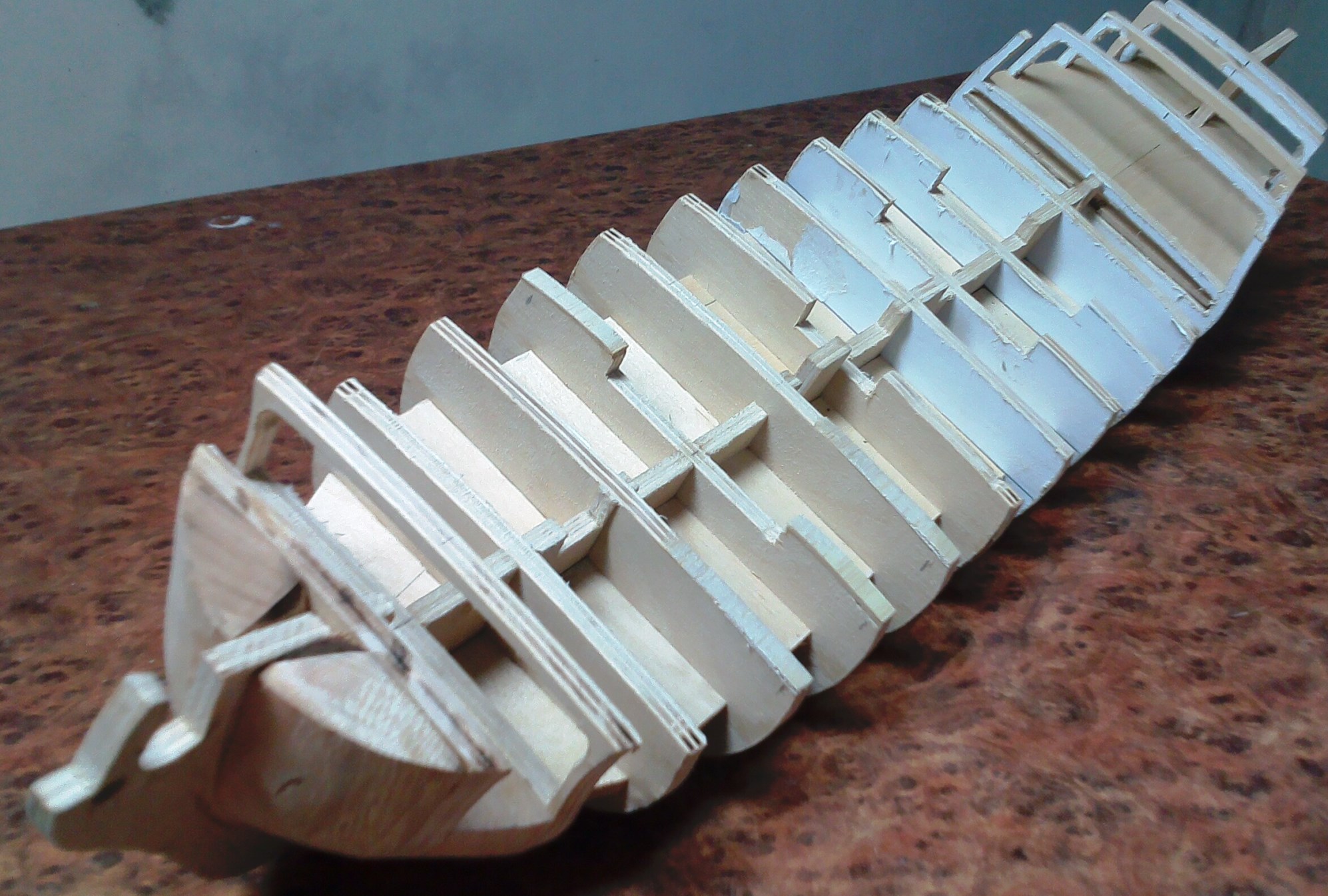

Oto pierwsza porcja zdjęć. Szkielet wykonany ze sklejki 6mm:
Gran 211115 1.jpg
Gran 211115 2.jpg
Gran 211115 3.jpg
Gran 211115 4.jpg

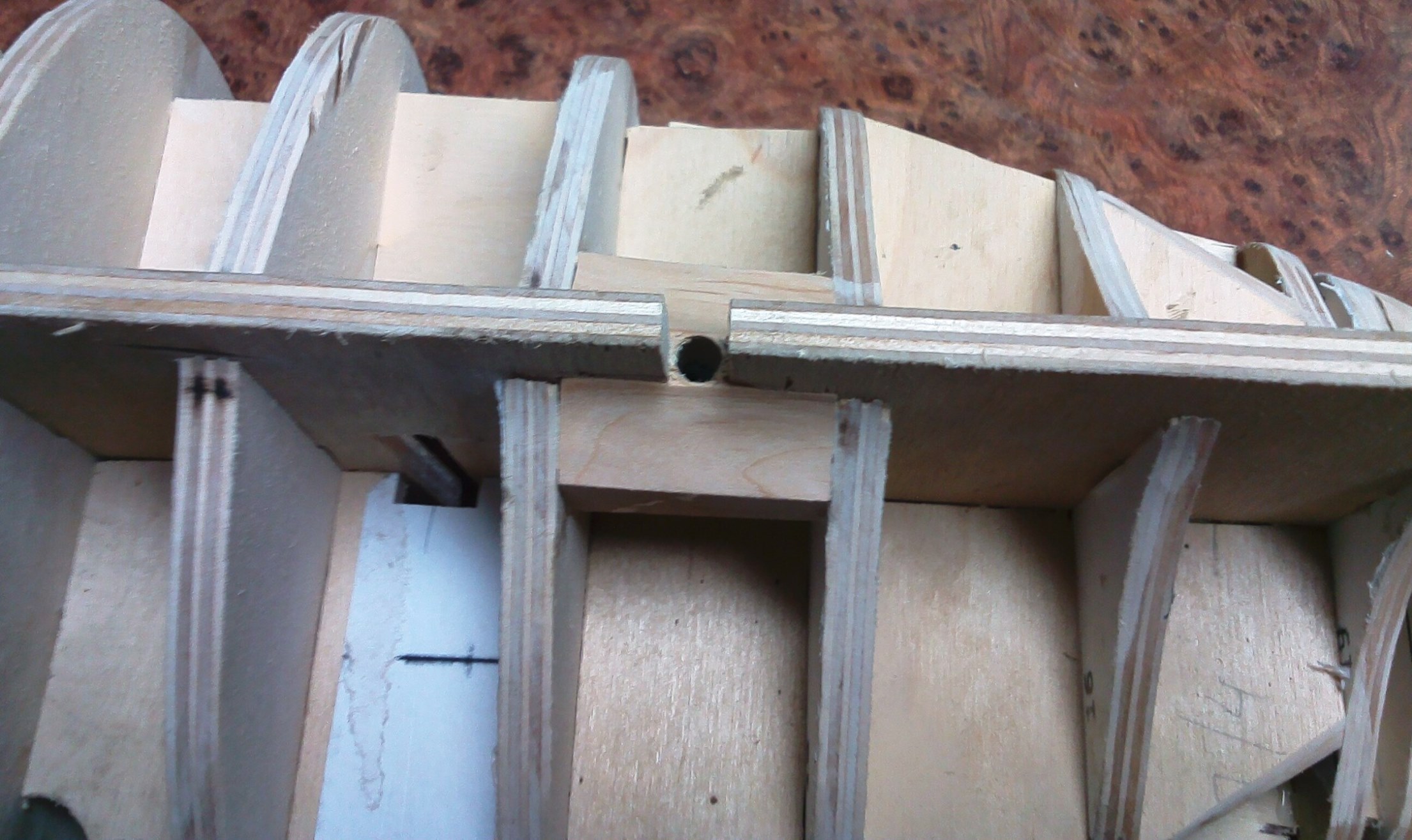

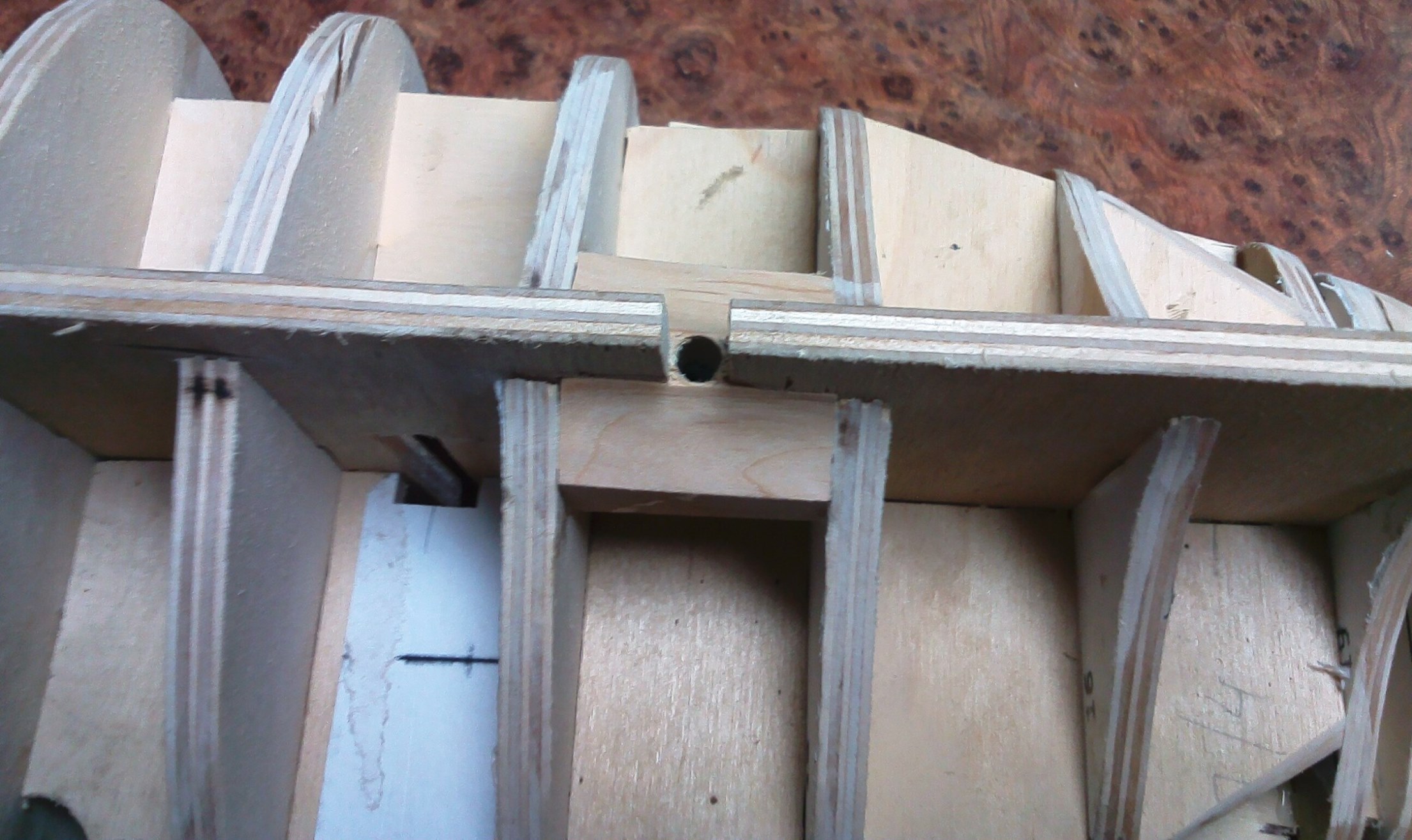

A to wkomponowany w szkielet klocek olchowy (jeden z dwóch rzecz jasna) z gwintowaną tuleją M6, do umocowania modelu w podstawie:
Gran 211115 5.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
TomekA
Posty: 290
Rejestracja: 03 paź 2011, 04:04

Re: HMS "Granado"

Post autor: TomekA »

Niejaki Kevin Kenny, modelarz mieszkajacy w Trinidad, ostatnio opublikowal serie filmikow wideo ze swej budowy modelu HMS Granado z zestawu firmy Caldercraft. Jako ze jest on potomkiem angielskiego osadnika na tej wyspie, jego komentarze sa rzecz jasna w jez. angielskim, niemniej dla nieznajacych angielskiego samo wypatrzenie tych migawek wideo moze byc cenna informacja dla budowy tego modelu.
Tu jest link do tych filmikow:
https://vimeo.com/user15853815/videos/p ... :thumbnail
Jest ich wszystkich 47, poukladanych w odwrotnej kolejnosci, od ostatniego do pierwszego.
Mysle, ze wartoby je sobie wszystkie gdzies posciagac i odwolywac sie do nich przy budowie Twego modelu.
Zycze dobrej zabawy! :)
Awatar użytkownika
Kapitansio
Posty: 69
Rejestracja: 19 mar 2011, 18:24

Re: HMS "Granado"

Post autor: Kapitansio »

Witam.
Bardzo zgrabny model...
Więc i ja coś podrzucę:

https://www.youtube.com/watch?v=G9GtwR0FNJ4

https://www.youtube.com/watch?v=DAM1qMmm8UM

A swoją drogą czy któryś z szanownych kolegów wie gdzie można się zaopatrzyć w plany tego brygu?
Pozdrawiam
"Kapitansio"
Awatar użytkownika
Kapitansio
Posty: 69
Rejestracja: 19 mar 2011, 18:24

Re: HMS "Granado"

Post autor: Kapitansio »

Już znalazłem. Tu jest w 5 częściach wszystko co potrzeba

http://www.jotika-ltd.com/Pages/1024768 ... ranado.htm

"Kapitansio"
Awatar użytkownika
Kapitansio
Posty: 69
Rejestracja: 19 mar 2011, 18:24

Re: HMS "Granado"

Post autor: Kapitansio »

Awatar użytkownika
Siberian
Posty: 62
Rejestracja: 11 sty 2014, 20:58

Re: HMS "Granado"

Post autor: Siberian »

Witam.
Dziękuję za linki, przydadzą się.

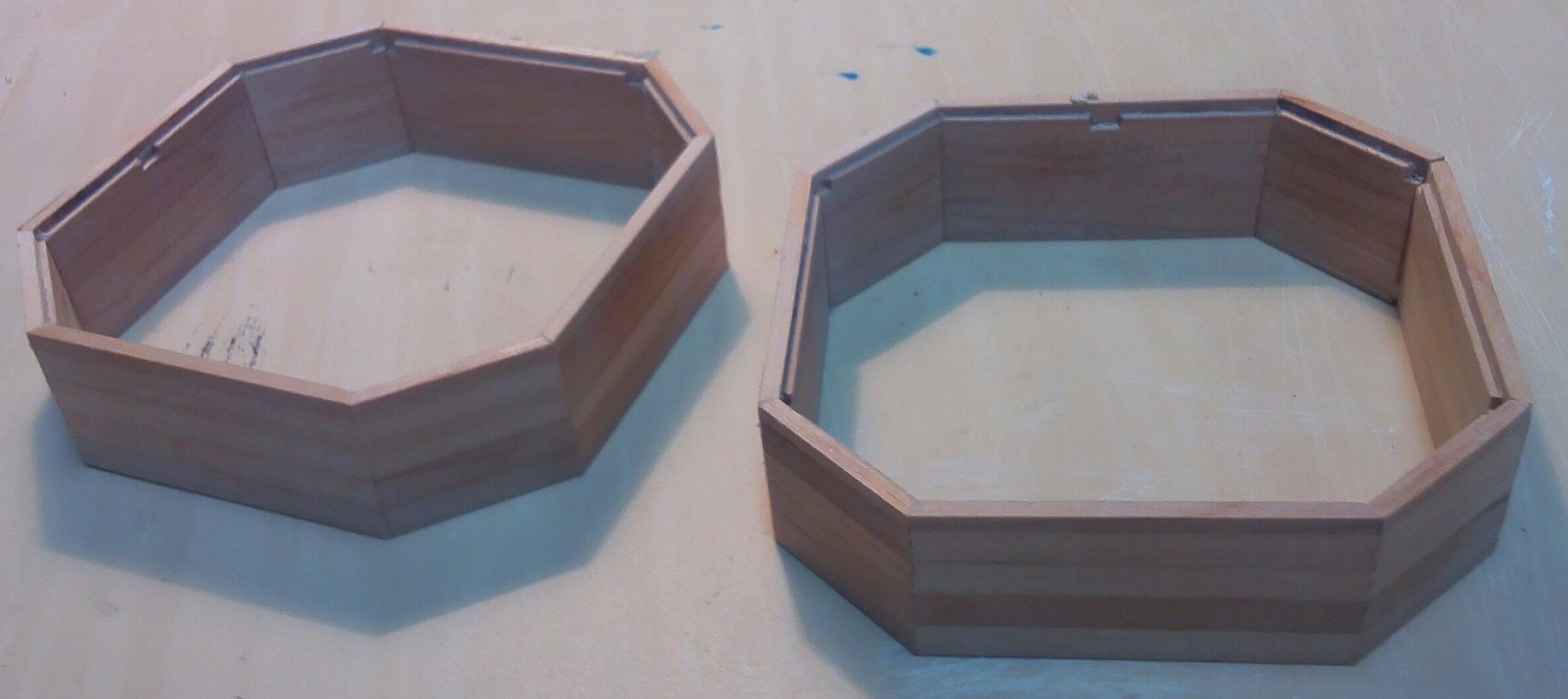

A to efekt dzisiejszej pracy w modelarni. Na początek ścianki wnęk moździerzy:
Gran 231115 1.jpg
Musiałem je wykonać już teraz, aby dokładnie dopasować pokład. I tu mam dylemat. Waham się, jaki nadać im kolor. W większości modeli są czerwone, w niektórych w kolorze dębu. Oczywiście nie pytam, jak było w oryginale, bo tego nikt nie wie. Chodzi mi jedynie o waszą opinię :) .

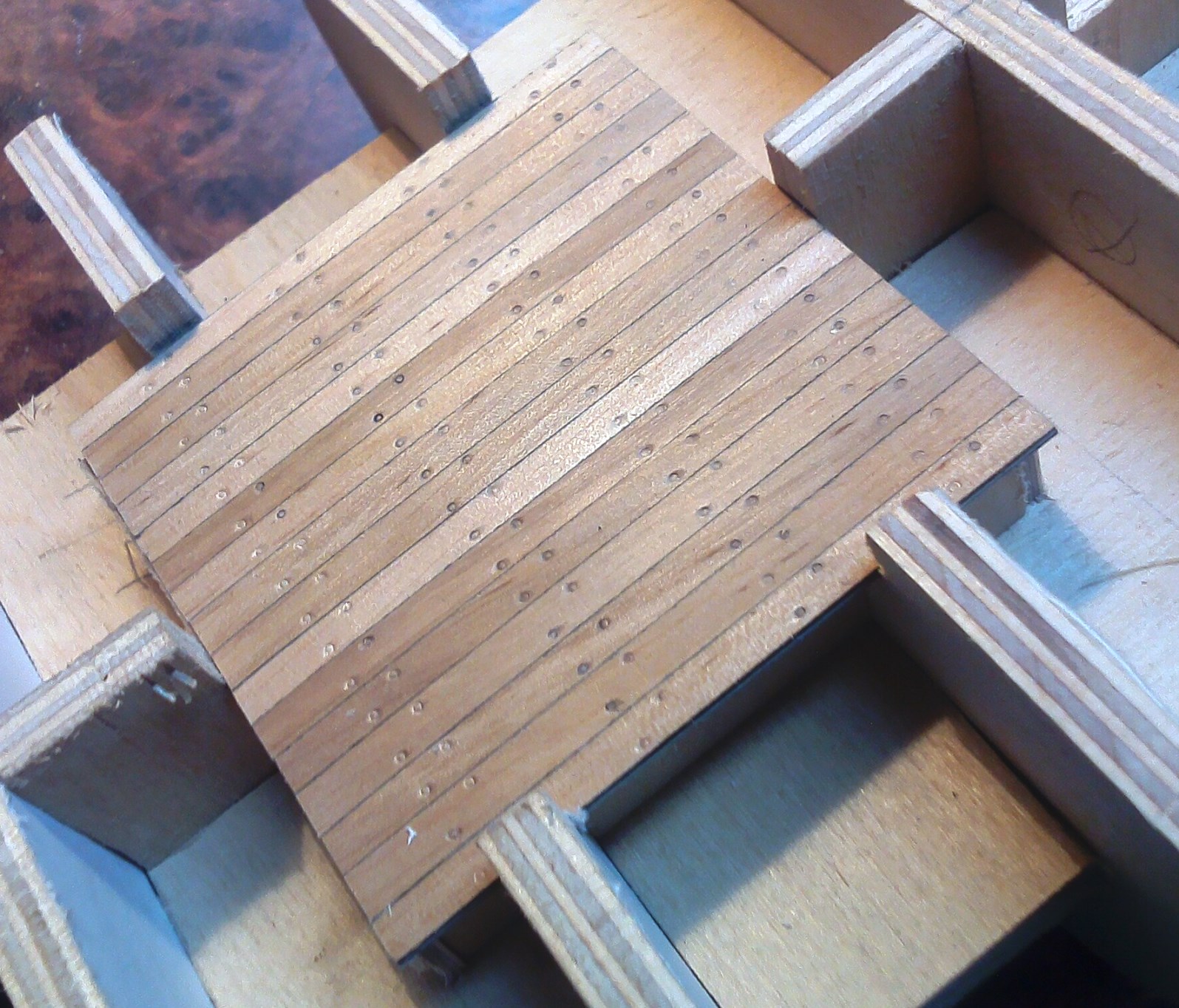

Na drugim zdjęciu podłoga wnęki:
Gran 231115 2.jpg

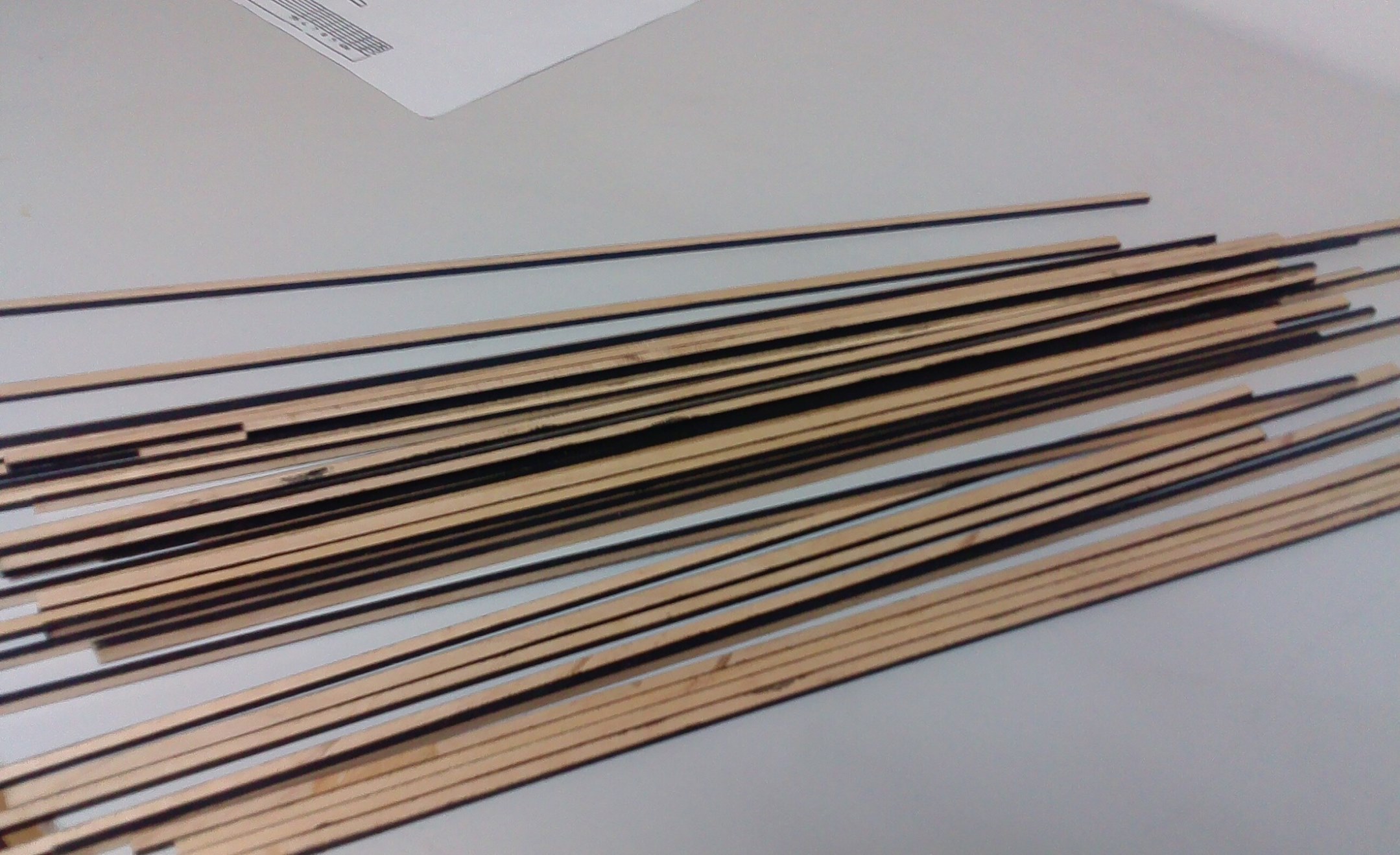

I na koniec wstępnie przygotowane brzozowe klepki pokładu:
Gran 231115 3.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 62
Rejestracja: 11 sty 2014, 20:58

Re: HMS "Granado"

Post autor: Siberian »

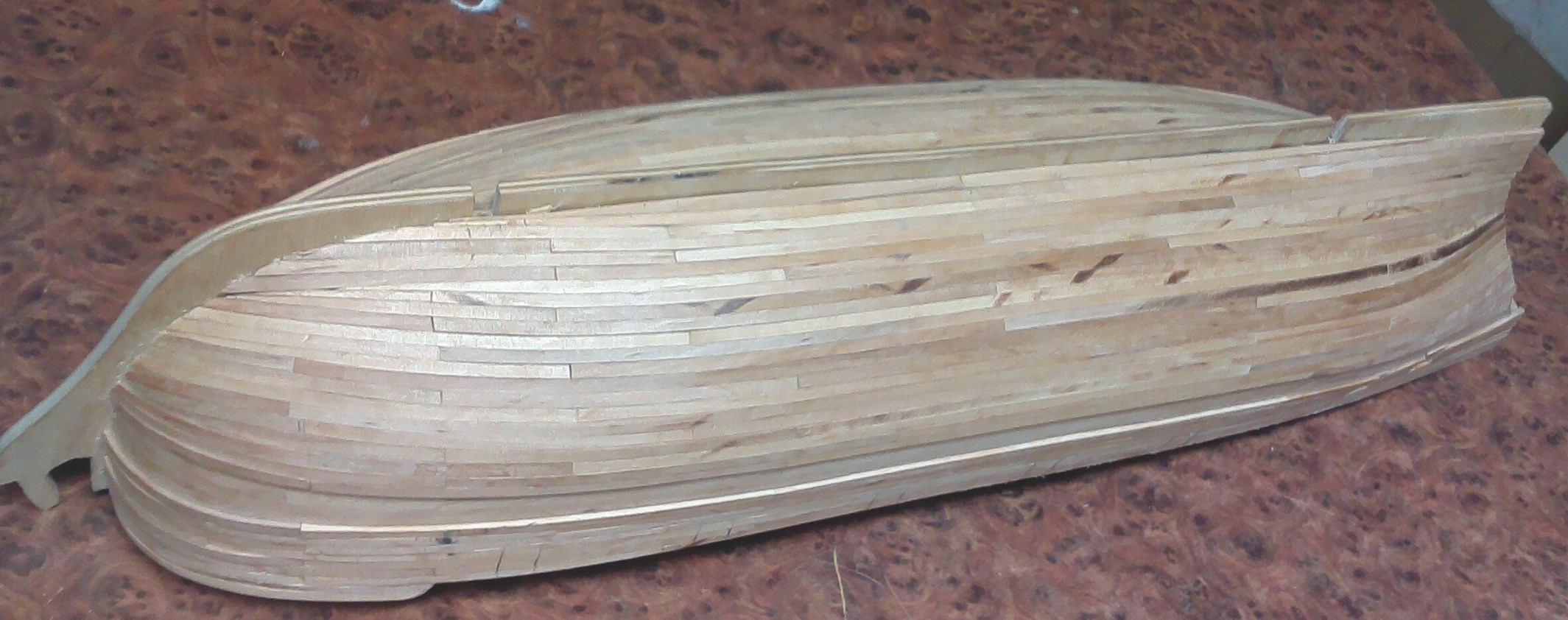

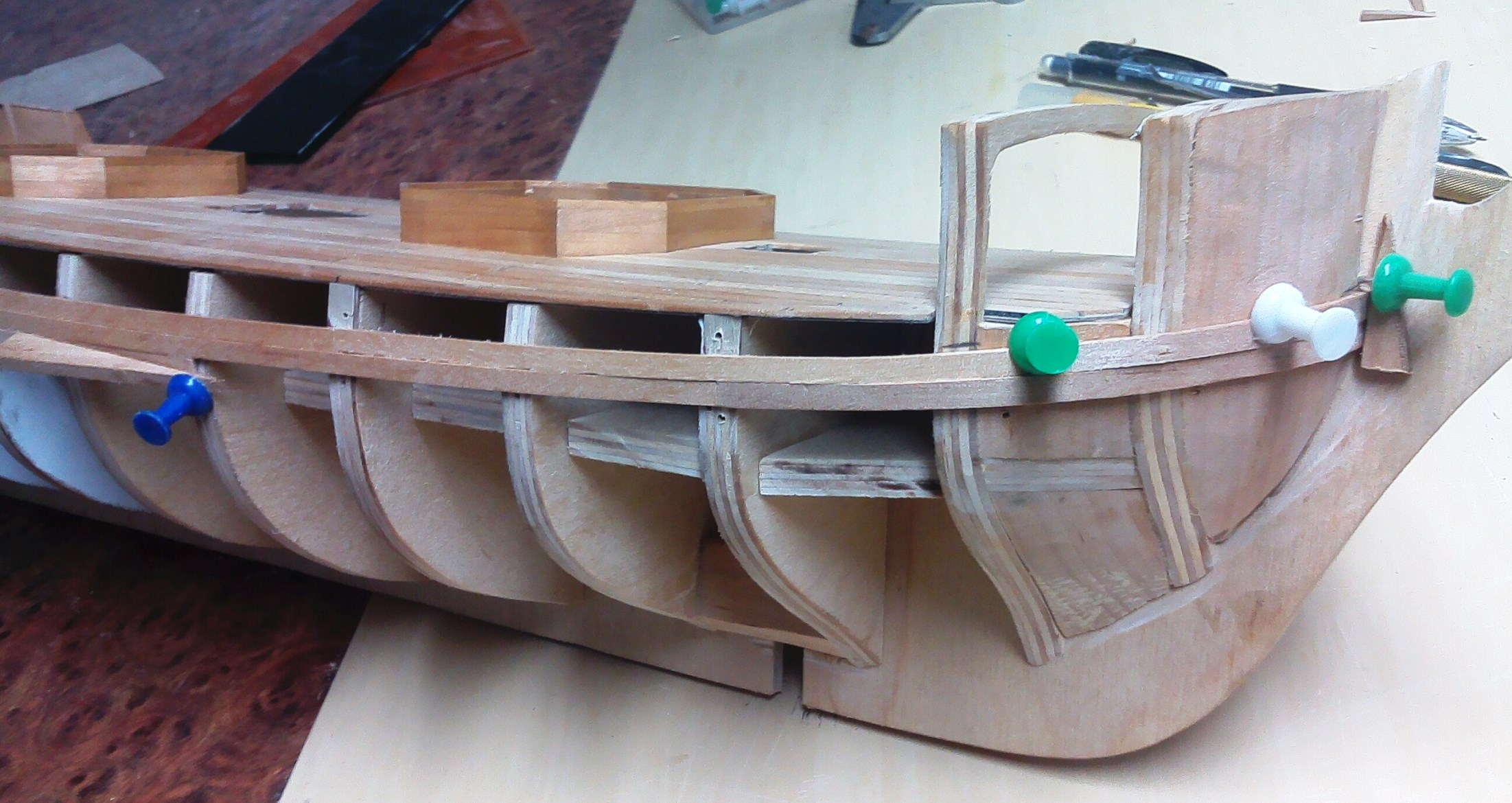

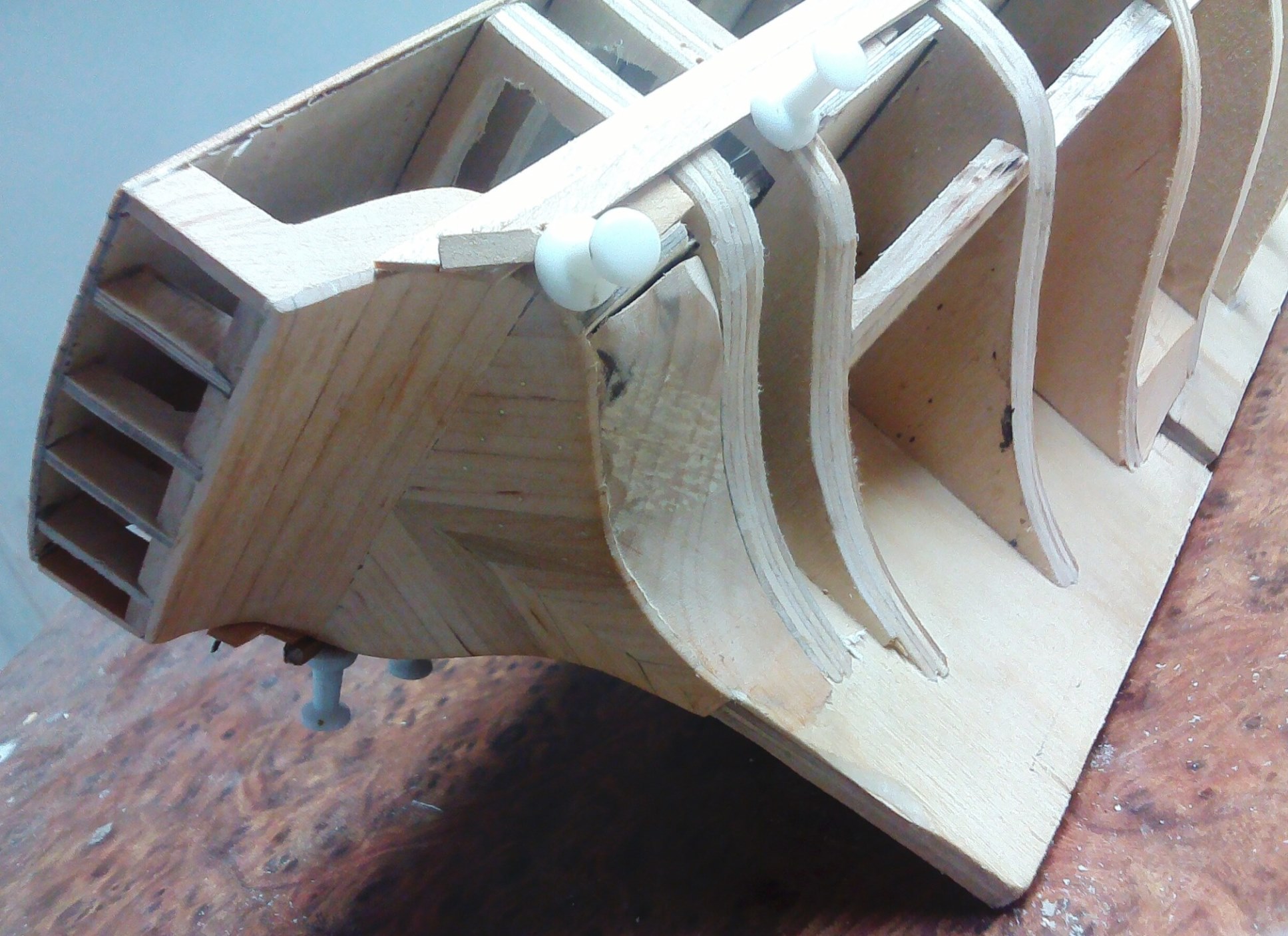

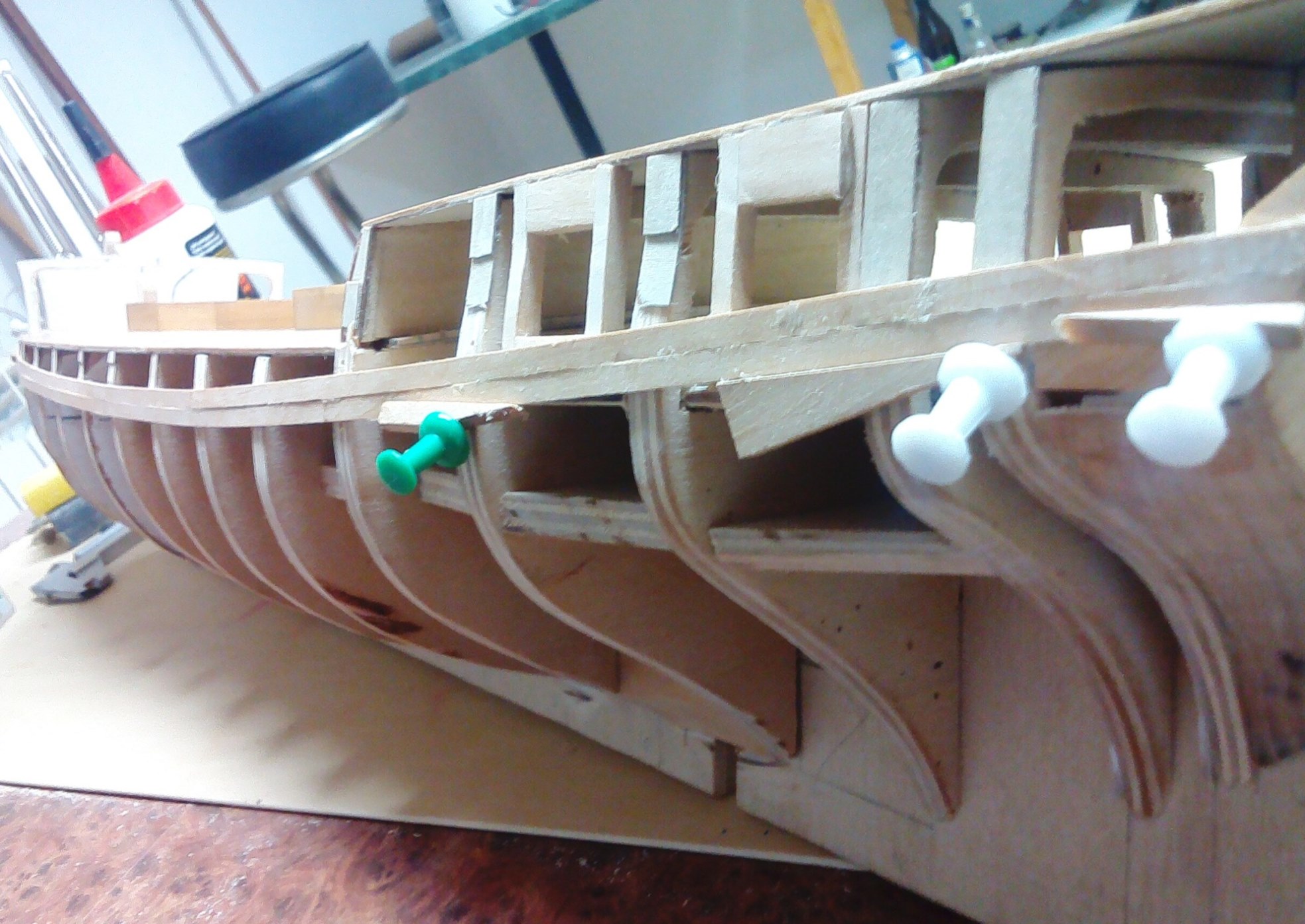

Zacząłem kleić poszycie:
Gran 211215 3.jpg
Gran 211215 2.jpg
Gran 211215 1.jpg
Na razie to nie wygląda za dobrze, ale zaczynam od klepek grubości 1mm. Na to pójdzie jeszcze jedna warstwa 3mm i w ten sposób powstanie pogrubiony pas odbojowy (chyba tak to się nazywa). Wszystkie pozostałe klepki poszycia będą miały grubość 3mm.
Pozdrawiam, Wojtek.
Awatar użytkownika
wincent62
Posty: 0
Rejestracja: 27 sie 2014, 11:38

Re: HMS "Granado"

Post autor: wincent62 »

Model powstaje na podstawie "Anatomy Of The Ship". Przy wielkości tej jednostki skala 1:50 umożliwi dość dobre odwzorowanie szczegółów, jednocześnie gabaryty modelu nie będą zbyt nachalne.

Kol. Siberian
Proponuję dokładnie zapoznać się z rysunkami o oznaczeniu C7/1 - C7/8 z w/w pozycji,bo jak na razie to nie ma zgodności z planami (podłoga ,gwoździe, układ desek,ilość desek).
W porównaniu z planami (stanowiska moździerzy) to radosna twórczość.
Nie jest to czepianie się.Tylko jak już coś robimy w/g planów ,to niech będzie zgodne z tymi planami.

PS. Batavia mi się podoba.
Awatar użytkownika
Siberian
Posty: 62
Rejestracja: 11 sty 2014, 20:58

Re: HMS "Granado"

Post autor: Siberian »

wincent62 pisze:W porównaniu z planami (stanowiska moździerzy) to radosna twórczość.
Nie jest to czepianie się.Tylko jak już coś robimy w/g planów ,to niech będzie zgodne z tymi planami.

Do pewnego stopnia jest to "radosna twórczość". Istotnie, aby ściśle trzymać się planów, musiałbym przede wszystkiem wykonać wg. nich szkielet. Na to na razie się nie porywam, bo brak mi doświadczenia, a i zapewne talentu.
W każdym razie dziękuję za zwrócenie uwagi i obiecuję, że na dalszym etapie budowy postaram się ściślej trzymać opracowania.
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 62
Rejestracja: 11 sty 2014, 20:58

Re: HMS "Granado"

Post autor: Siberian »

Wbrew wszelkim przeciwnościom, budowa postępuje.Kłopoty zdrowotne mają swoją dobrą stronę :|jest więcej czasu na modelarstwo.

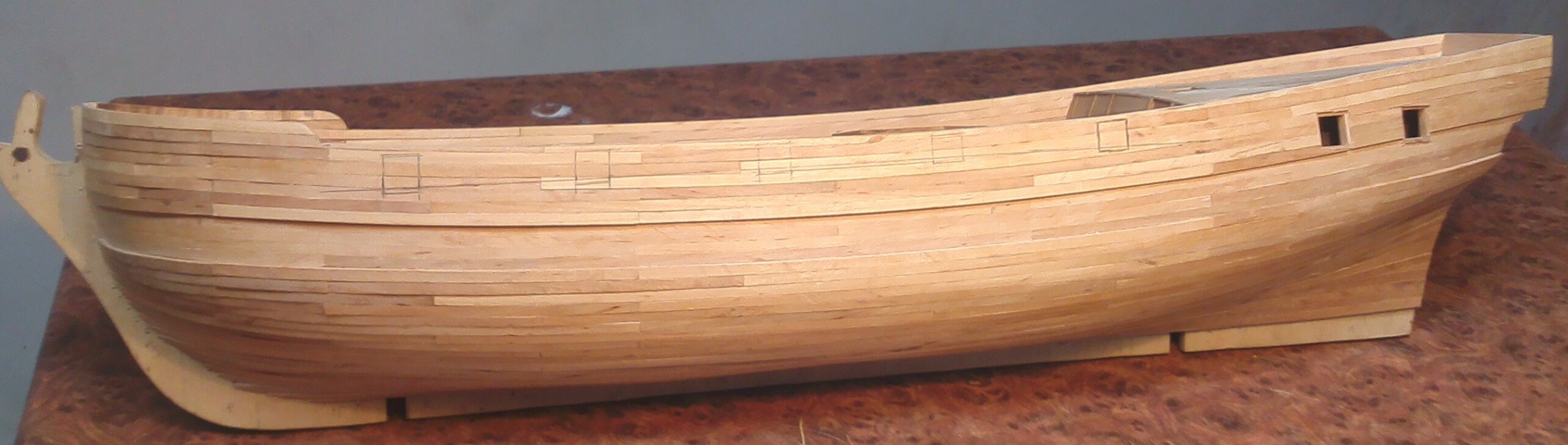

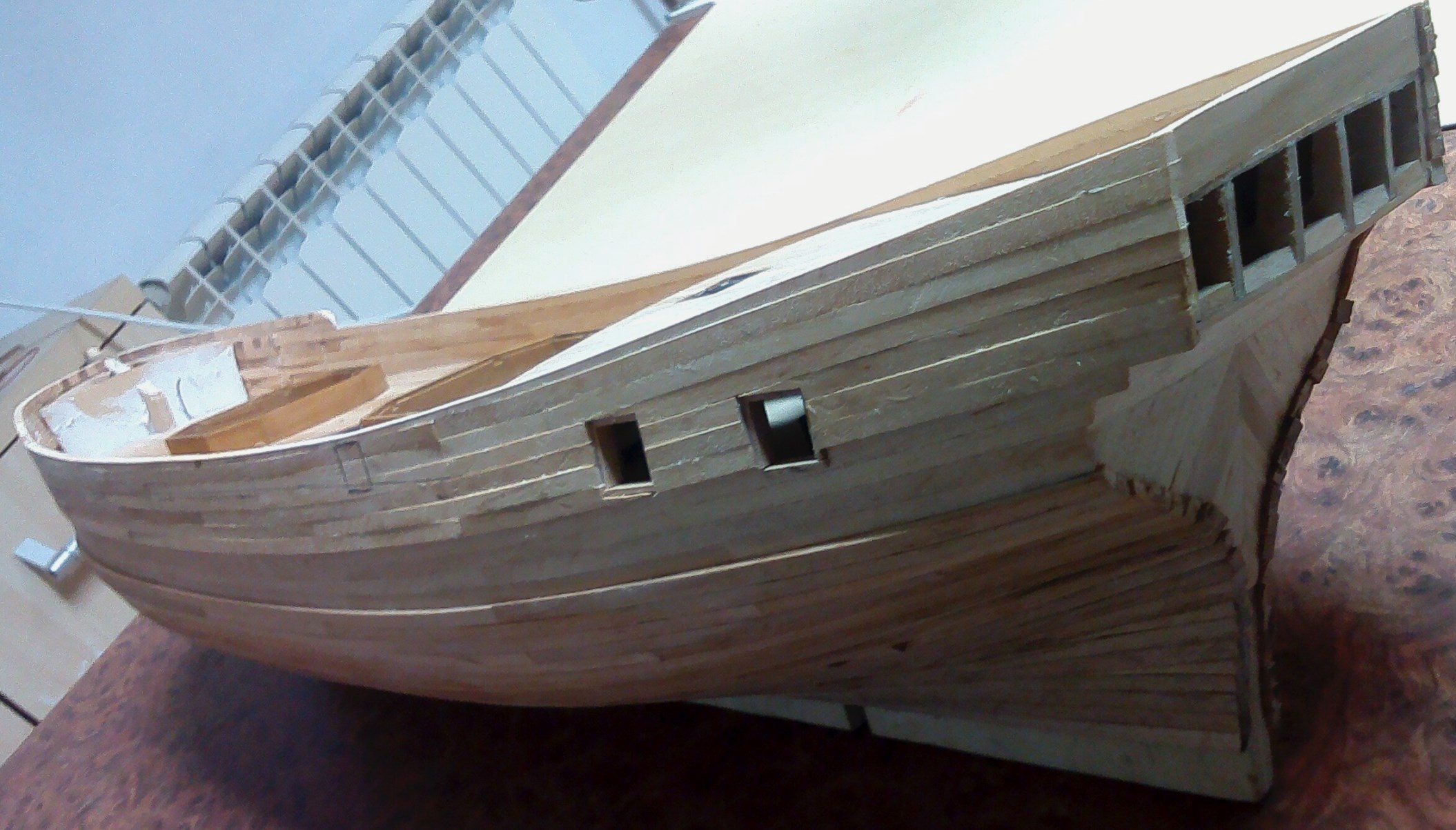

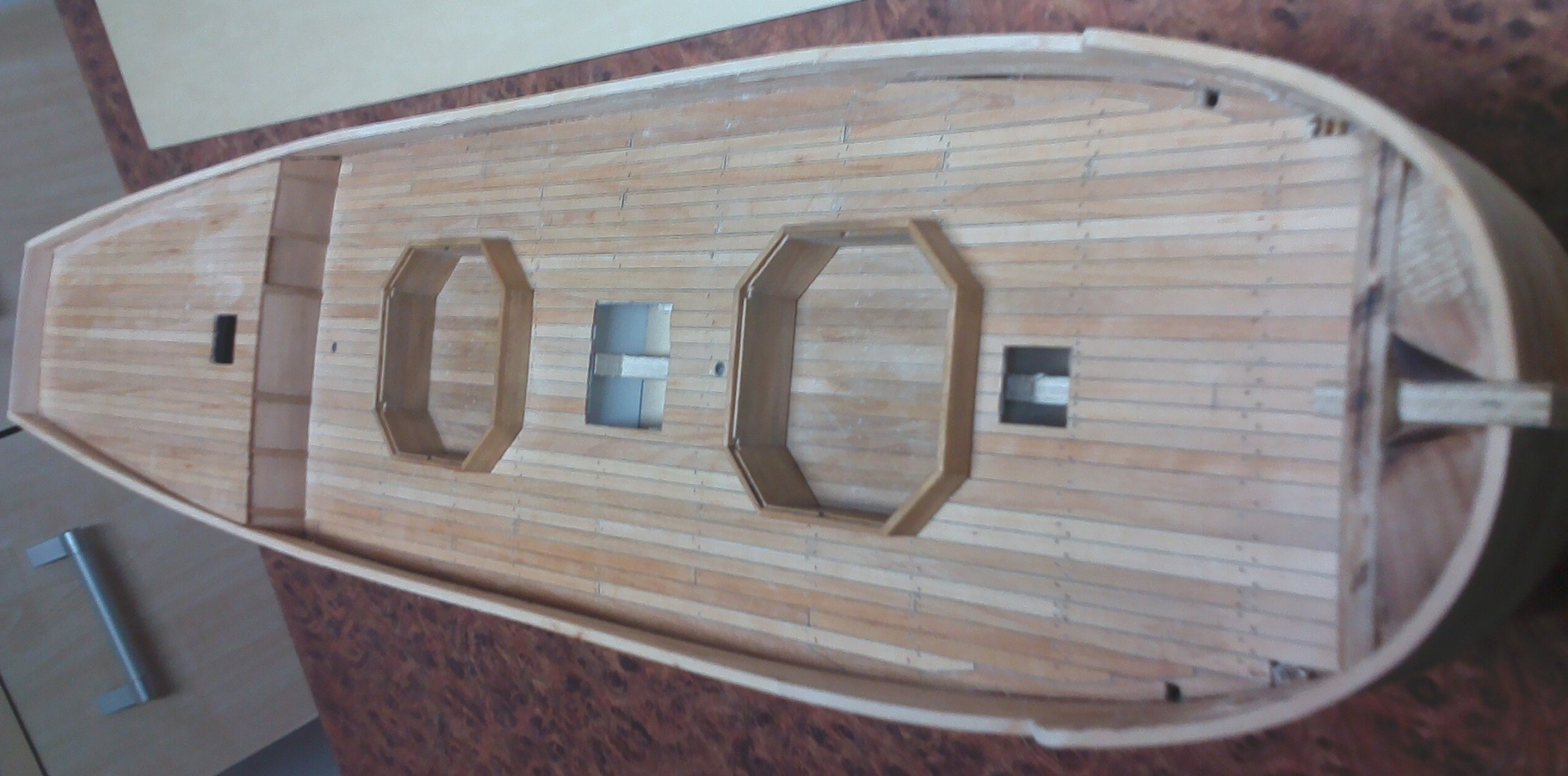

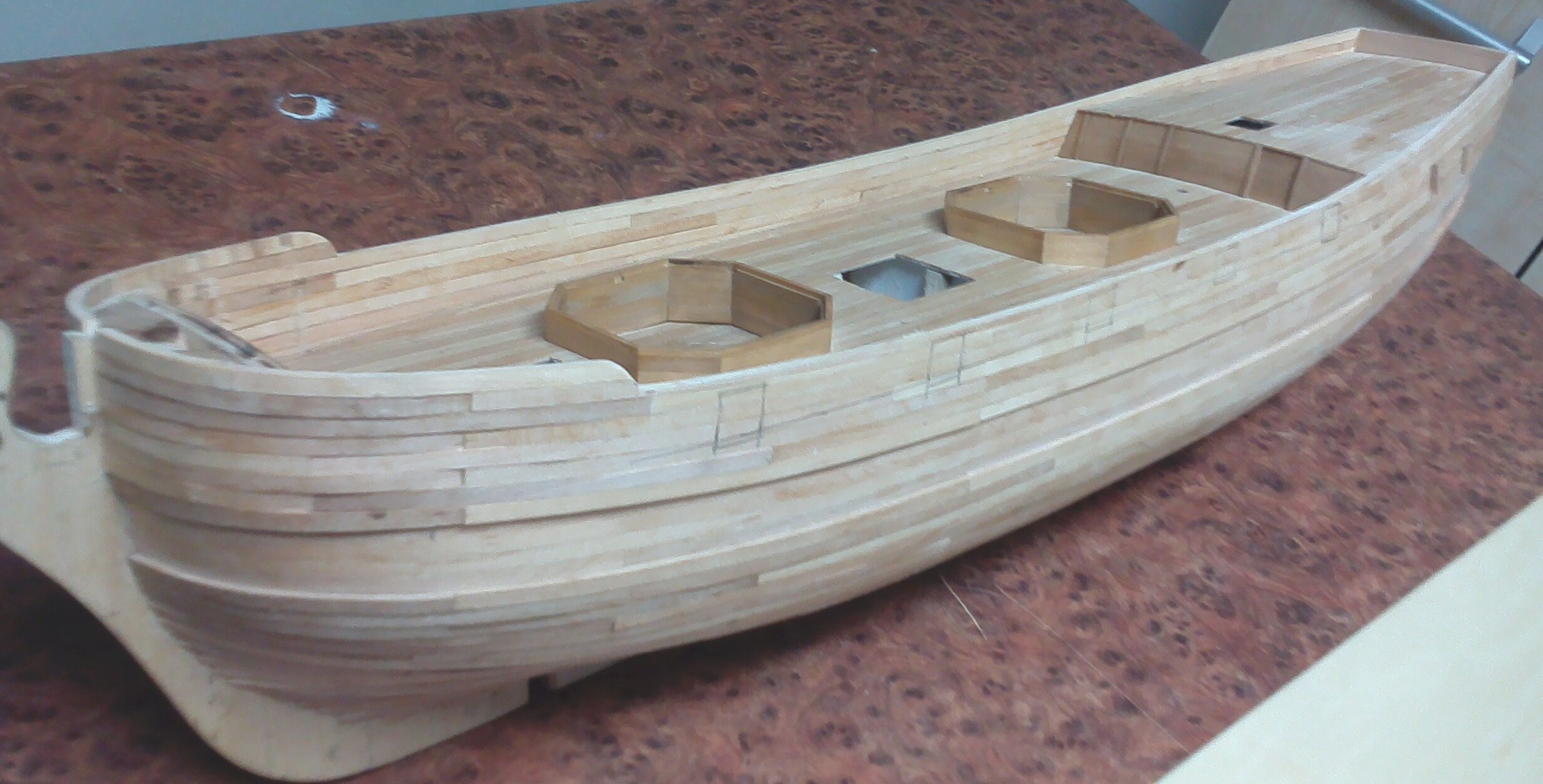

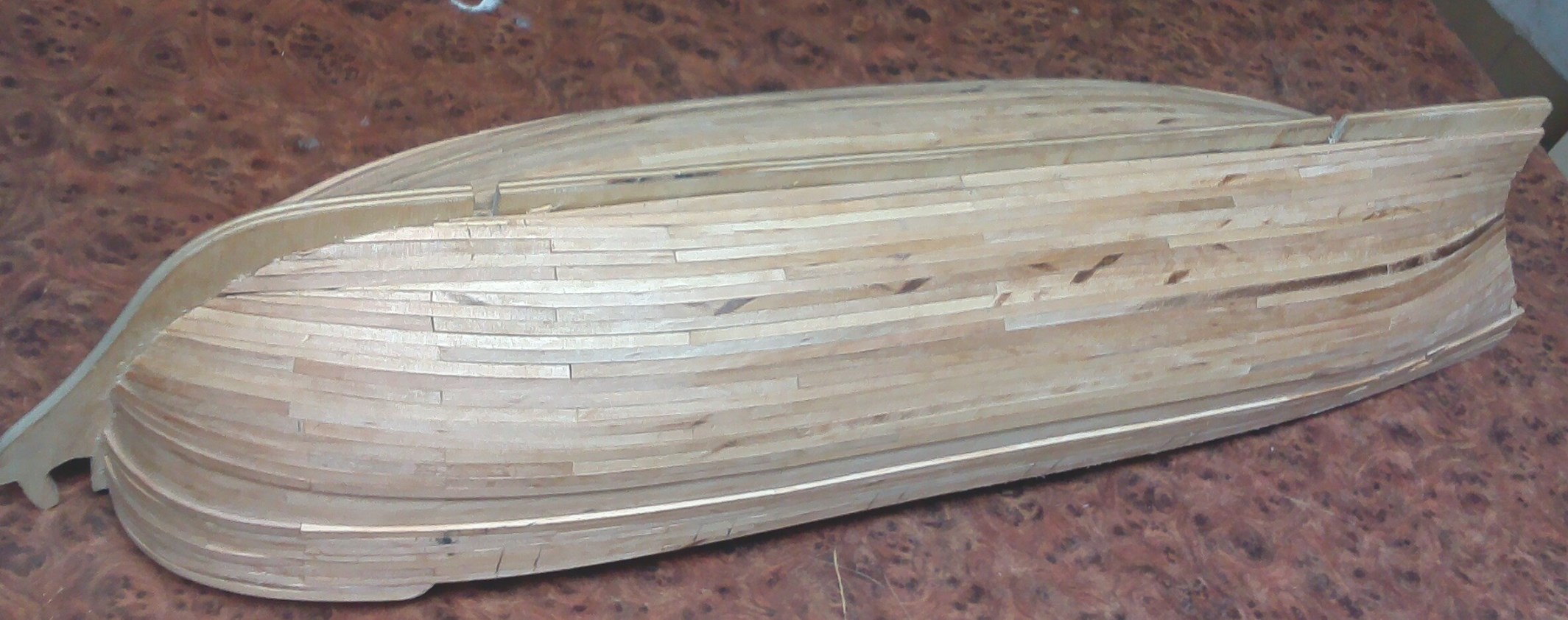

Poszycie przyklejone, na razie wygląda topornie, ale szlifowanie zdziała cuda. :)
Gran 030116 1.jpg
Gran 030116 2.jpg
Gran 030116 3.jpg
Gran 030116 4.jpg
Gran 030116 5.jpg
Pozdrawiam, Wojtek.
