Złota Łania w stoczni

[Nocny_Jastrząb]

Yyhhhh, mam nauczkę żeby wypowiadać się do końca i nie stosować skrótów myślowych.
No to tak, stefan zadał sarkastyczne pytanie gdzie wyczytałem, że wanty są jednakowej grubości, co wyblinki. Więc, oczywiście nigdzie, bo nie są... Jednak w wielu modelach mniejszych rozmiarów często widziałem, że zarówno wanty jak i wyblinki robiono z jednej nitki. (Zresztą w modelu Leona też tak jest.) Przekłamanie, ale każdy robi jak chce i jak mu wygodnie...

Leon ja twojego modelu się nie czepiam. Jak spojrzałem na zdjęcia to sądziłem, że kropelka kleju na wanty a potem całą nitkę przyklejałeś jako wyblinki (żadnego kurzu tam nie widzę).

[oksal]

ataman napisał:

Ja tylko chciałbym zwrócić Nocnemu jastrzębowi uwagę na jeden szczegół: Jak pisałem, rekonstrukcje "Złotej Łanii są rózne, także odnośnie wielkości, stąd pojęcie skali może być mylące. Mój model jest w skali 1:52 , a jego długość, od rzeźby galionowej do pawęży wynosi ok 45 cm. Tu prośba do Leona: podaj ten wymiar swojej Łanii.
Leon pokazał zdjęcie z monetą 1 groszową... tak samo położyłem na swoim 1 grosz... i wnioskuję, że mimo skali 1:100 modelu Leona... wielkość naszych modeli będzie zbliżona.. Wynika to z faktu, że w Shipyardzie oparli się poprostu na innej rekonstrukcji ( na Tamizie stoi GH ponad 30 metrowa.....)

PS. odnosnie ostatniego postu Leona: podziwiam, podziwiam, skoro masz takie super wyczucie.. i na oko, bez pomocy szablonu czy odmierzania wiążesz równiutko wyblinki...

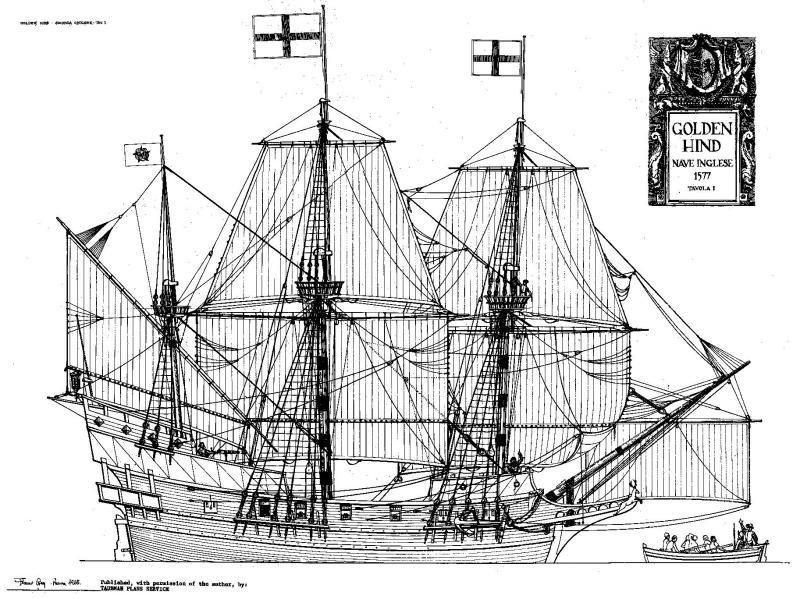

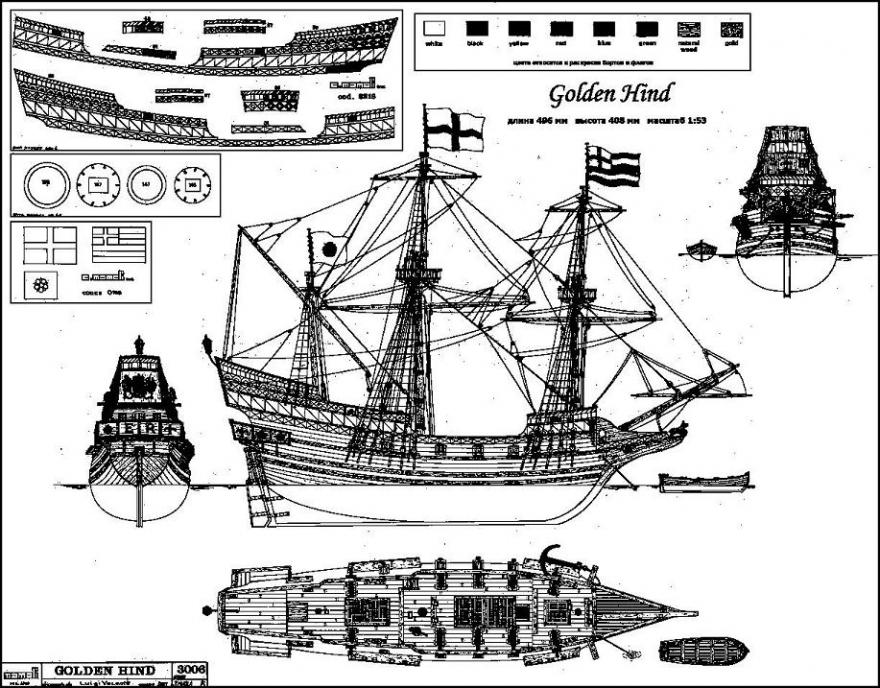

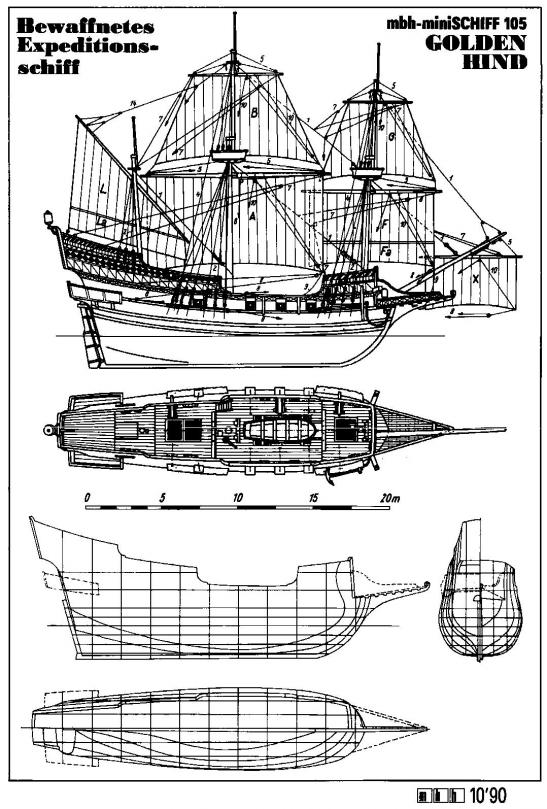

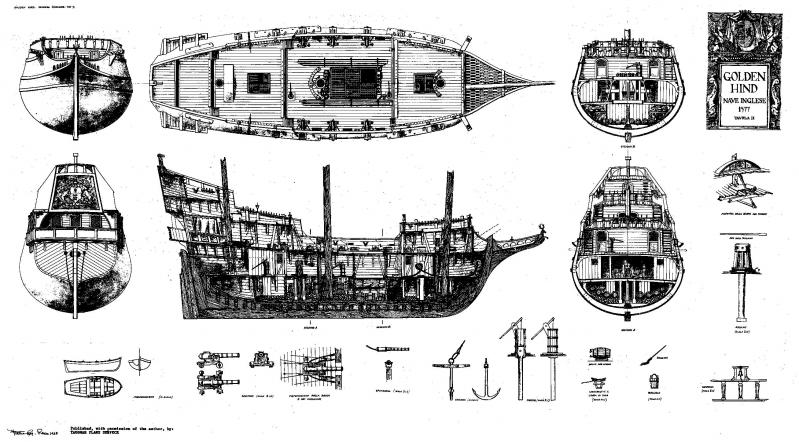

Faktycznie do tych Łań jest kilka opracowań. Na znanej rosyjskiej stronie są az trzy wersje. W tym ta według której Ataman budował Łanię. W celu podrzymania konstruktywnej dyskusji podam ponizej to co mozna z ruskich zasobów pobrać- trzy wersje GH W jednej wersji na galionie dano samca:) Co na to Drake?

[ataman]

Zauważcie, że wszystkie zaprezentowane przez Oksala wersje, to wersje z jednym pokładem działowym. A są przecież wersje z dwoma pokładami (np: Szkutnik/Shipyard, replika na Tamizie)... A wiec, jak już wcześniej napisałem.. tak naprawde nie wie nikt.... jak dokładnie wyglądała..

[oksal]

Ponizej piekny Anglik od Elżbietki...(nie mam skanera wiec daję fotkę) Ciekawe jak ma na imię? Wart zbudowania. Może ktoś z was chłopaki wie co to za okręt?

[oksal]

Chłopaki pociagnę dalej temat galeonow
Ponizej ,Red Lion, Prince Royal (na kilu 33,83 m, szer 13,11 zanurzenie 5, 49 , 1200 ton) , Repoluse (prawdopodobnie ze stoczni Phineas Pett) a okrety Elzbietki. Fotki z knigi: Frank Howard (wyd. niem) Segel- Kriegsschiffe 1400- 1860

Pozdrawiam Adam





Edit:

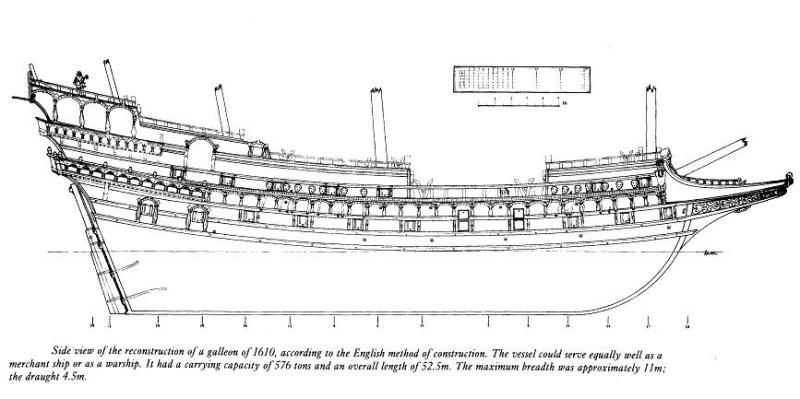

Z tego co teraz pogrzebalem w googlach Princ Royal 1610 był wodowany czyli 7 lat po smierci Eli...Czyli nie bedą to stateczki Eli. Ruski na swojej stronce maja plany galeonu z 1610 roku Muszę to sprawdzić

No i jest tam taki Anglik


A patrząc na ten obraz to mozna sie dopatrzec dwoch galeji rufowych i 4 masztów , kos zdziobowy jaby ten samy czysby Ruski dali niekompletne plany Princa? Moze mozna je dokonczyc i bylo by fajne opracowanie dokumentacji..:)

[oksal]

Tak szukając tych galeonów znalazłem super strone: Zasoby Narodowe Museum Morskie Anglii. Maja tam kope rycin a moze nawet i kopy kop:)
http://www.nmm.ac.uk/collections/prints/browseHeadings.cfm?filter=cn&node=1858

Ten link to trzeba gdzies dodać tak aby łatwo go było w Kodze znależć..

[maciejza]

sorki atamanie ze w twoim wątku, ale ....
oprocz wspomnianego NNM.CO.UK gdzie sa cudne obrazy http://www.nmm.ac.uk/mag/pages/mnuExplore/AllTitles.cfm?action=onePage

bardzo fajne są prace jeszcze tego kolesia: http://www.artistpartners.com/portfolios/geoff_hunt/index.html

[Leon27]

Idac za zapytaniem Atamana pomierzylem moja łanie od galionu po czubek rufy. Wyszlo mi nie mniej nie wiecej niz 32 cm calosc:)))) Taka mała ta Łania a taka fajna i tyle radosci. Co do wiazania wyblinek za komplementa co do rownosci dziekuje. Sekretem moim jest chyba to ze faktycznie je wiąże. Po czym linijką bądz czym kolwiek innym rozstawiam je sobie w przypadku kiedy mi sie rozjada drabinka po drabince od jufersów poczynajac. Po poprawnym rozsawieniu zabezpieczam konce klejem i przycinam obcinakiem do paznokci. Jak okret stoi na podstawce rowno to zawsze mi sie tak jakos udaje ze mam calkiem niezle poczucie poziomu i jakos bez tych milimetrow mi wychodzi. Oczywiscie dbam o to aby w miare wiazac na wlasciwych miejscach zeby nie bylo takiego efektu ze albo mi te wyblinki wisza za bardzo albo sa naciagniete jak struna i ksztalt want idzie sobie da da:))) Nie wiedzialem ze az tak automatycznie fajnie to mi wychodzi, Dzieki za slowa uznania.Podoba mi sie to forum. Łania to naprawde wdzieczny temat i mnie sie najbardziej spodobala wlasnie ta dwupokladowa. Nie potrafie sobie jakos wyobrazic jak mogli by tam nie dac dział:))) Poza tym kiedys sobie ubzduralem że bede budował wszysskie z floty Francisa Drake ale w koncu doszedlem do wnoiosku ze mialbym stado strasznie podobnych:)))) Moim pierwszym modelem był Revange moze stad to podejscie:)))

Pozdrawiam serdecznie wszystkich

[Teos]

Własnie trafiłem na plany Złotej Łani,
jeżeli to juz było to przepraszam ale może się komuś przyda:

http://photo.163.com/photos/he3hai/19168945/#p34

[ataman]

Na tej stronie są pomieszane różne plany, ale są też te, według których budowałem swój model - plany Mamoli ( z tym, że ja ściągnąłem je z ogólnie znanej "ruskiej" strony ;) )
