Re: Santisima Trinidad / Gretingi kosza galionowego

Post autor: Karrex »

Gretingi kosza galionowego

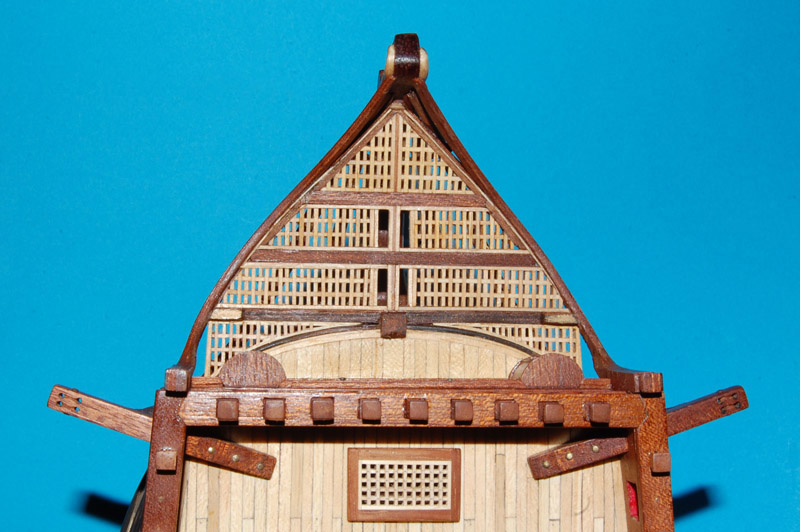

Niestety nie mam planów gretingów kosza, jedynie model curo

Obrazek

i spróbuję zrobić coś podobnego na szkielecie starych gretingów.

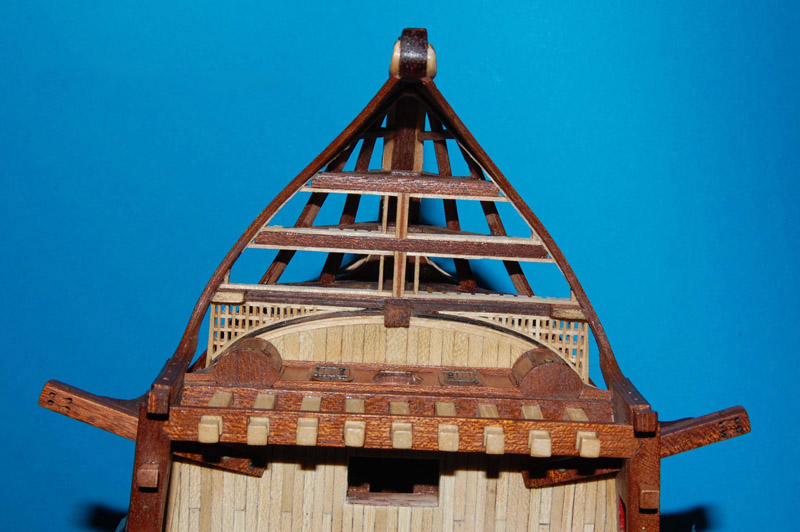

Gdy demontowałem deskowanie pokładów, zdemontowałem również pierwsze kratownice kosza galionu
viewtopic.php?p=51453#p51453
Znalazłem zdjęcia z tamtego okresu (to przez te zawirowania z komputerem ten post się zawieruszył na dwa lata [listopad 2011 :oops: ] ).
...
Starałem się nie zniszczyć kratownic - posłużą jako szablon dla nowych lub po modyfikacji użyję ich powtórnie.
...

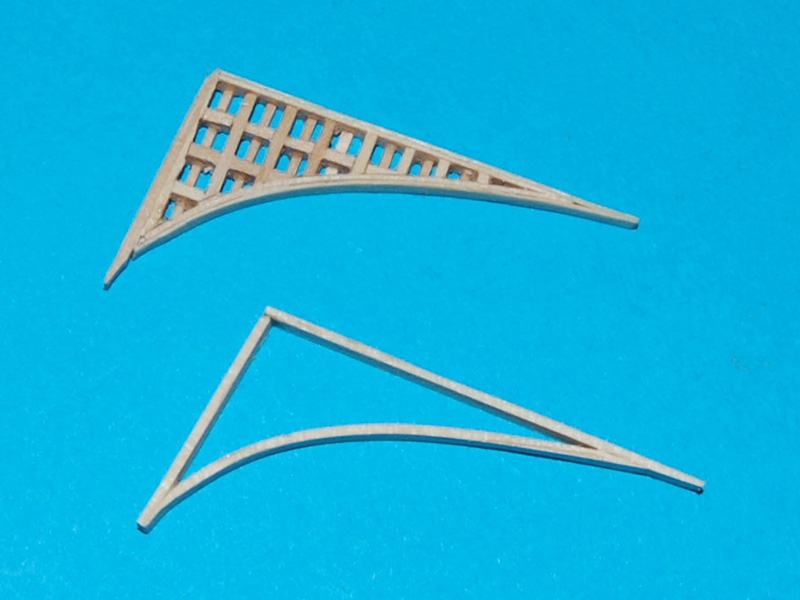

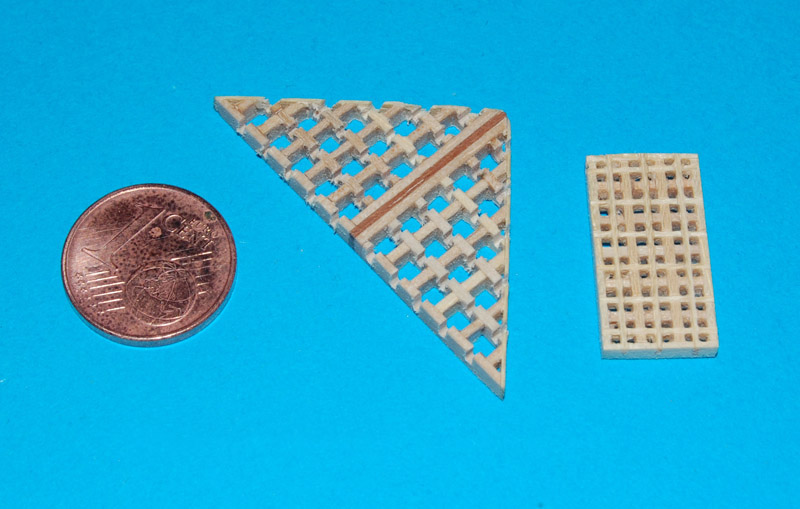

Zrobiłem nowe ramki pod nowe gretingi, jednocześnie w "starych" pomiędzy oczka po nacięciu, wkleiłem cienkie listewki

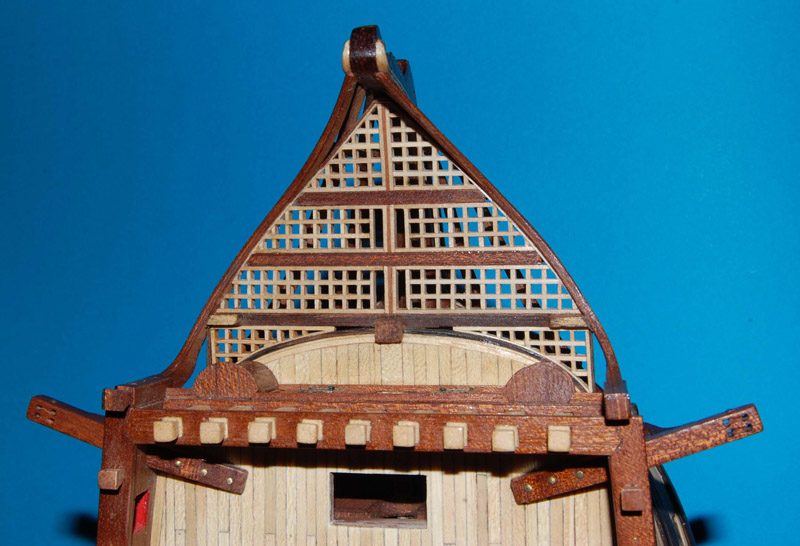

Efekt modyfikacji (mimo, że nie jest idealny, ale to zobaczyłem dopiero na zdjęciach) zadowolił mnie na tyle, że wkleiłem na koszu.

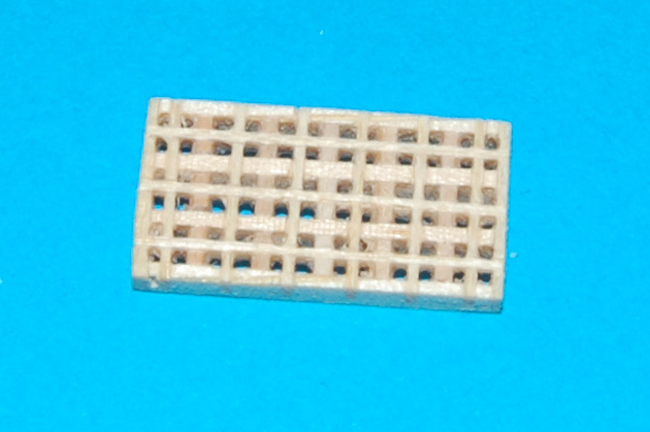

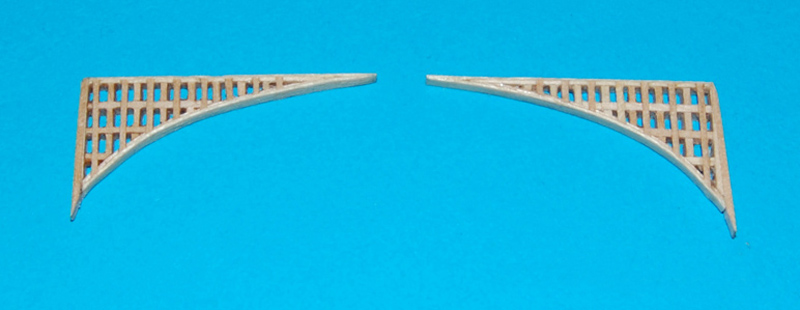

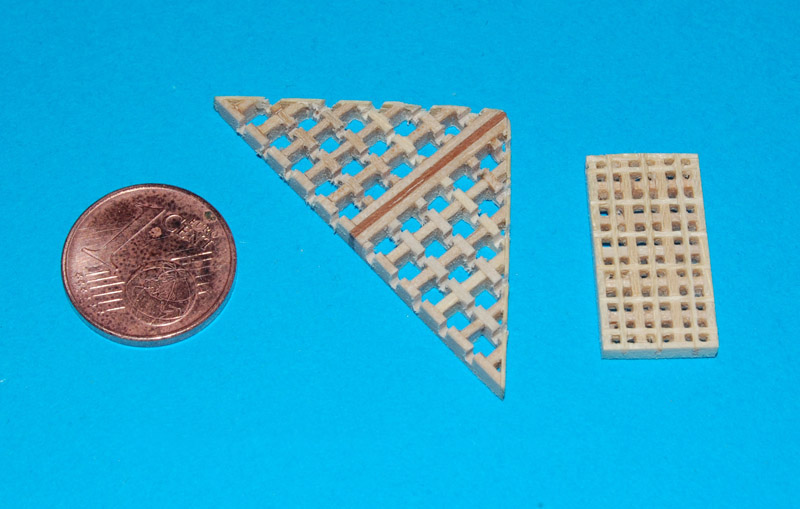

Na zdemontowanym gretingu zrobiłem próbkę kratownicy, jednak tu efekt nie był zadowalający,
więc pozostałe gretingi postanowiłem zrobić tak jak te poprzednie, a jak efekt będzie kiepski to zrobię takie gretingi jak na pokładach.


cdn.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1172
Rejestracja: 04 gru 2010, 21:56

Re: Santisima Trinidad / Gretingi cd.

Post autor: Karrex »

Kontynuacja

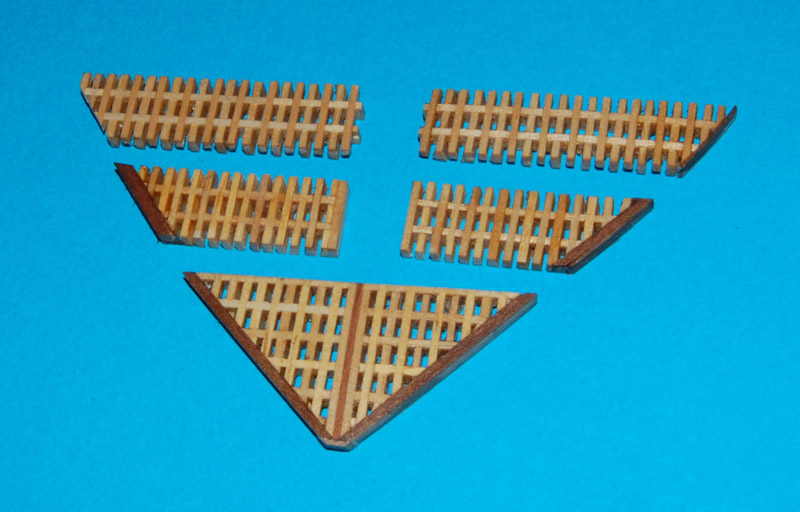

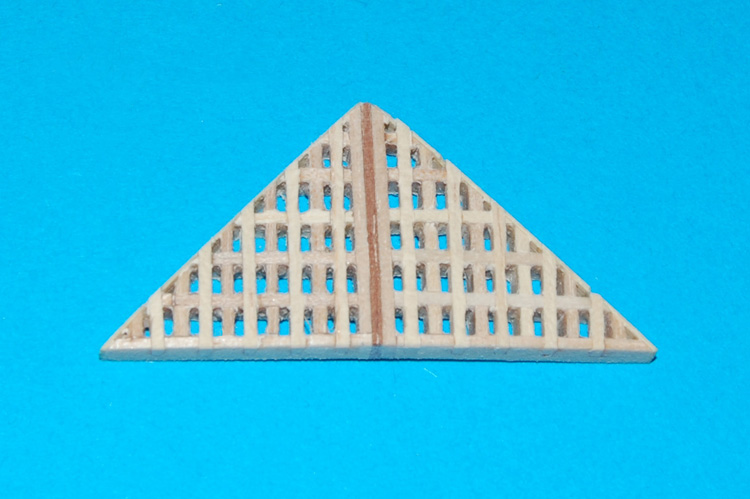

W sposób jak powyżej zrobiłem pozostałe "gretingi". Przyciemniłem lekko rozcieńczonym bursztynowym szelakiem (odszedłem celowo od malowania Caponem, aby bardzo jasne gretingi nie rzucały się tak w oczy ;) ).


W końcu zdecydowałem się na użycie tych gretingów, gdyż i tak nie wiadomo jak wyglądały na okrętach hiszpańskich.

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1172
Rejestracja: 04 gru 2010, 21:56

Re: Santisima Trinidad / Szalupa 2

Post autor: Karrex »

Obrazek

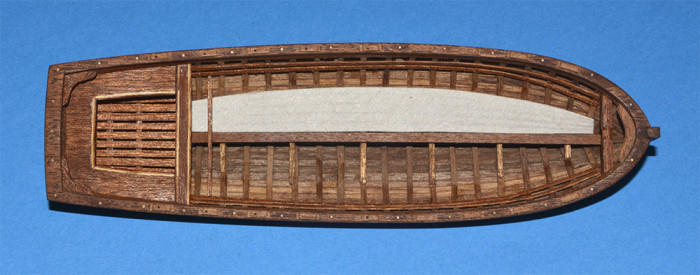

SZALUPA 2

W związku z odświeżeniem materiałów na temat francuskich łodzi okrętowych, zdecydowałem, że przy okazji zbliżającej się 10 rocznicy :shock: odświeżę temat.

Przy budowie drugiej szalupy zatrzymałem się na dulkach i krążkach (dziobowym i rufowym), niewiele pracy, więc zdecydowałem, że to skończę, zwłaszcza, że wzorowałem się na francuskiej chaloupe.

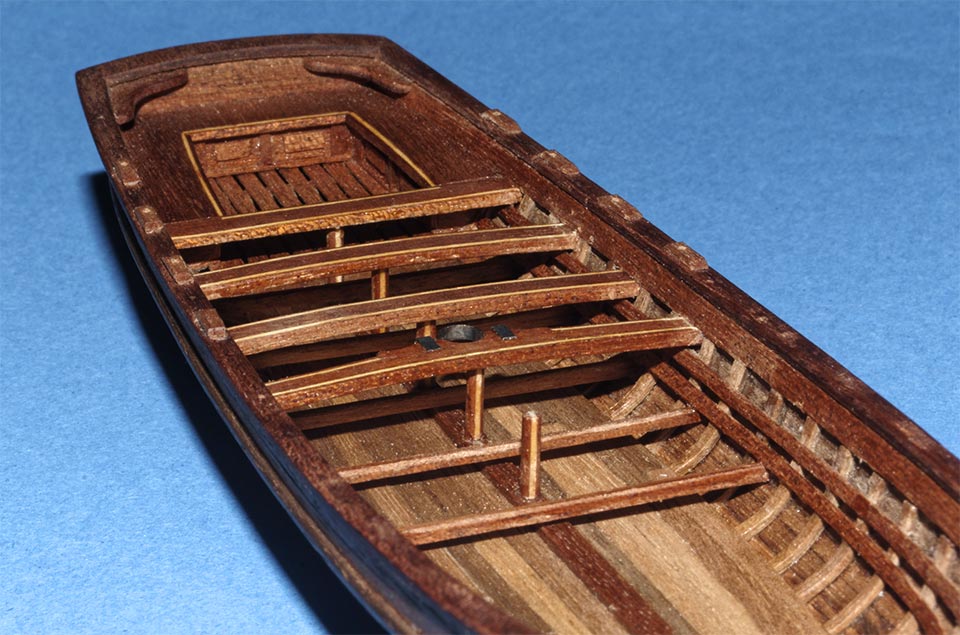

Zaskoczyło mnie jednak, że nie zachowałem jednakowych odległości między ławkami (jak to widać na planach i modelach)

Obrazek

- pomiędzy 5 a 6 (z jarzmem masztu, patrząc od dziobu) jest większa niż między pozostałymi.

Obrazek

Z relacji wynika, że na tamtym etapie budowy zamierzałem robić kołowrót i taki sam żurawik na rufie jak przy pierwszej szalupie, tylko bez błędnych szybów.

Obrazek

Jak pamiętam takie elementy były zrobione w szalupie modelu do muzeum w Hawanie, ale przy tej szalupie rezygnuję z nich i teraz tej luki nie da się niczym wyjaśnić. Gdyby była między 6 a 7 ławką, dałoby się usprawiedliwić miejscem dla obsługi fałów i optycznie jarzmo zmniejszałoby tę odległość, ale tak jest jakoś dziwnie.
Ponadto ławki w chaloupe były łukami (jak pokładniki ;-)).
Chcąc nie chcąc zdecydowałem, że przeprowadzę korektę. Denaturatem namoczyłem wszystkie spoiny ławek z burtami i bardzo ostrożnie zdemontowałem ławka po ławce, bez większych szkód.

Obrazek

Obrazek

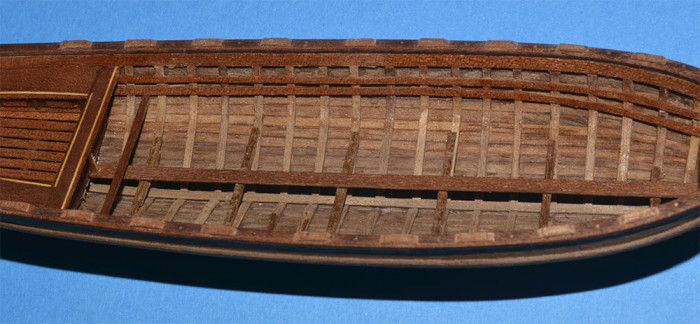

Poszycie dennoburtowe

Obrazek

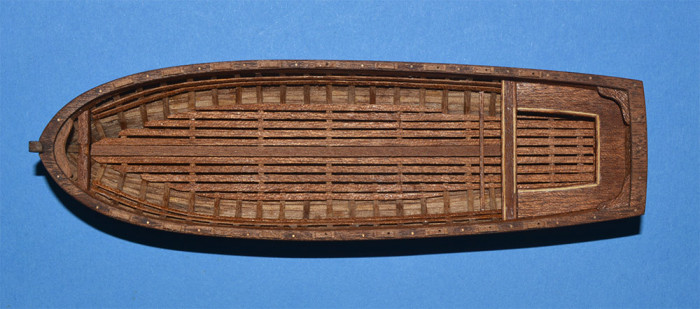

i odklejone ławki, które chyba wykorzystam powtórnie - już je wstępnie wygiąłem.

Obrazek

Zdemontowałem też oparcia nóg wioślarzy.

Obrazek

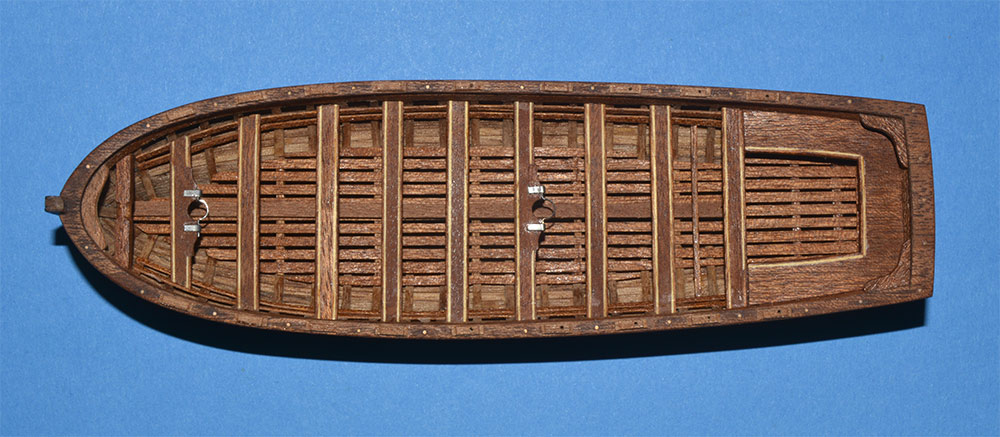

Na koniec zrobiłem wizualizację nowego usytuowania ławek.

Obrazek

cdn.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1172
Rejestracja: 04 gru 2010, 21:56

Re: Santisima Trinidad / Karrex

Post autor: Karrex »

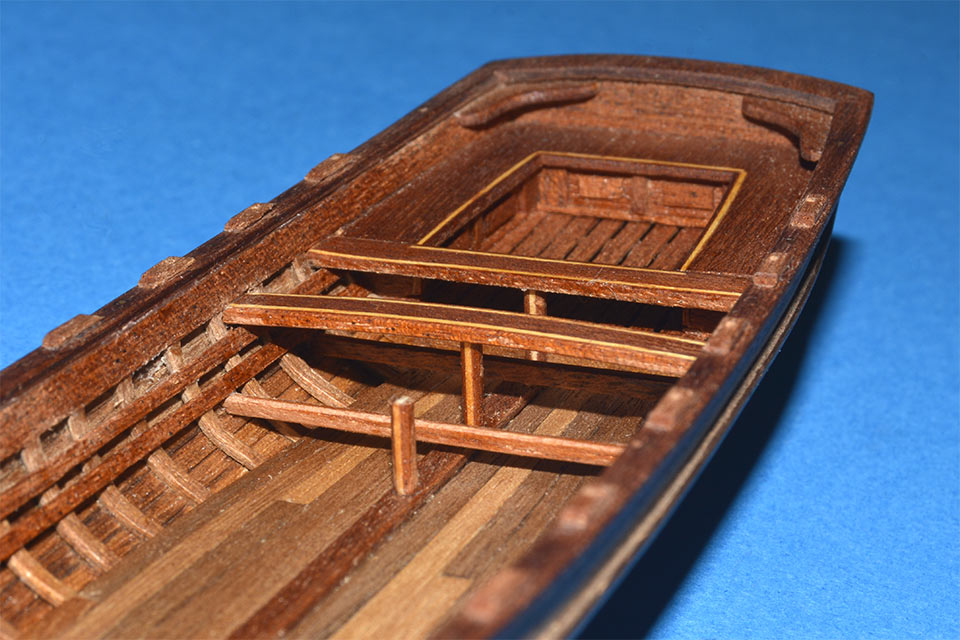

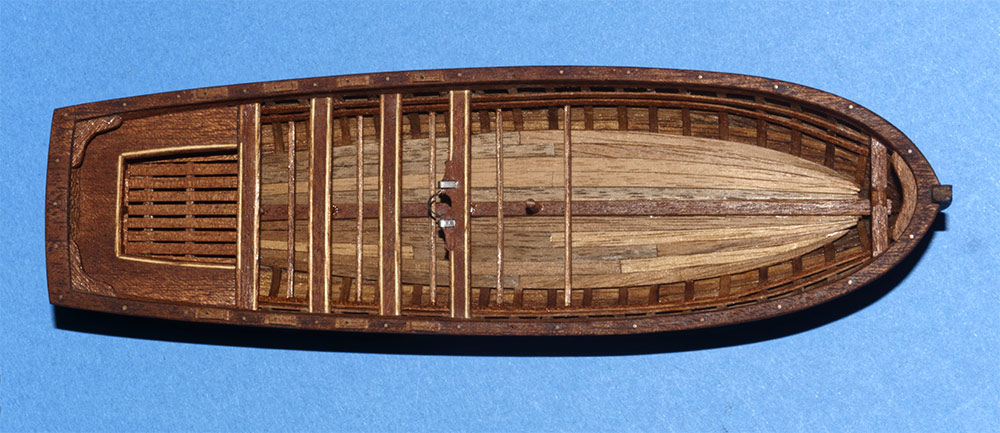

Zdemontowałem również dziobową ławkę z jarzmem.

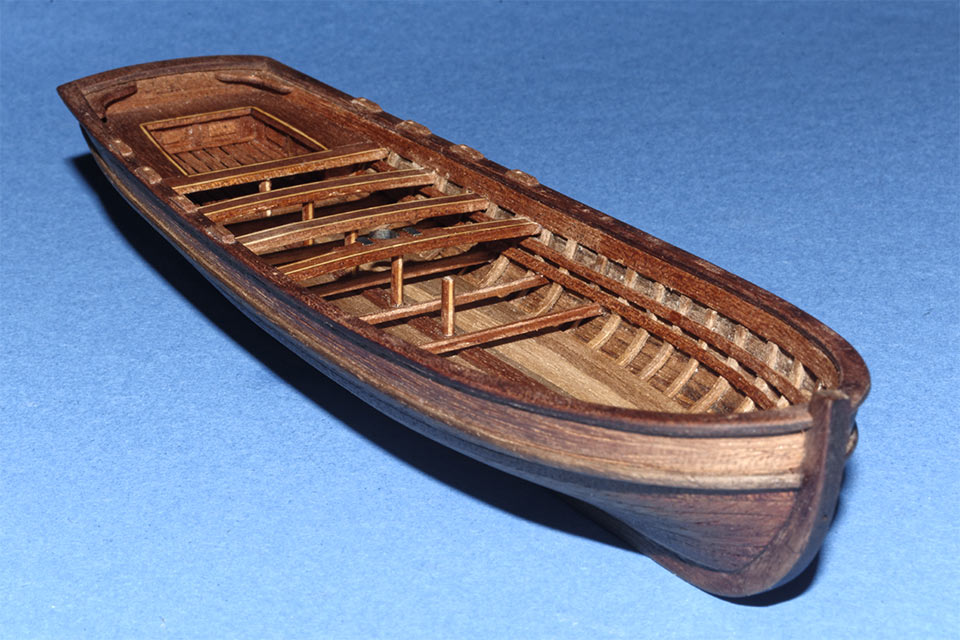

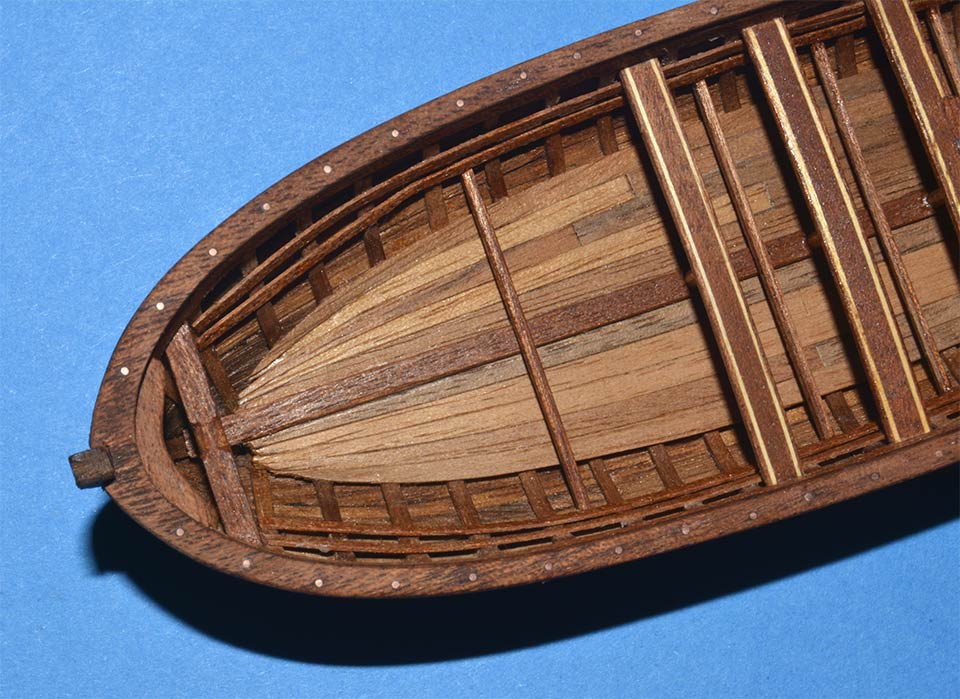

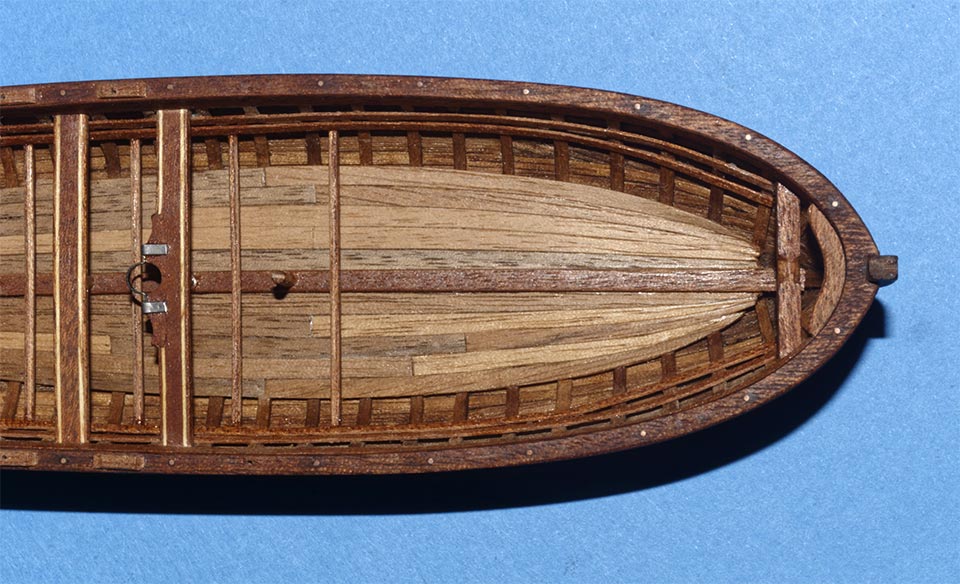

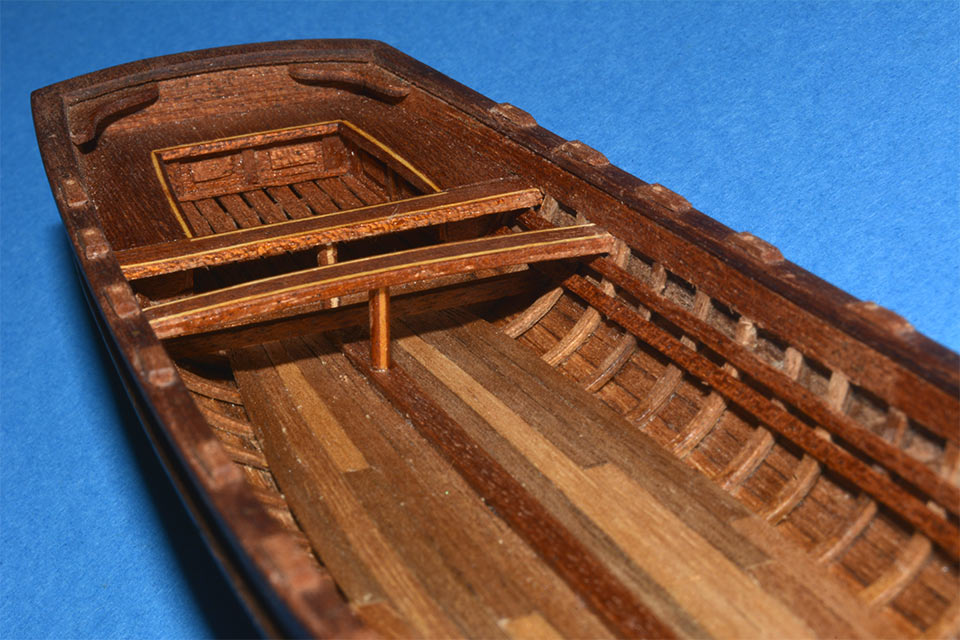

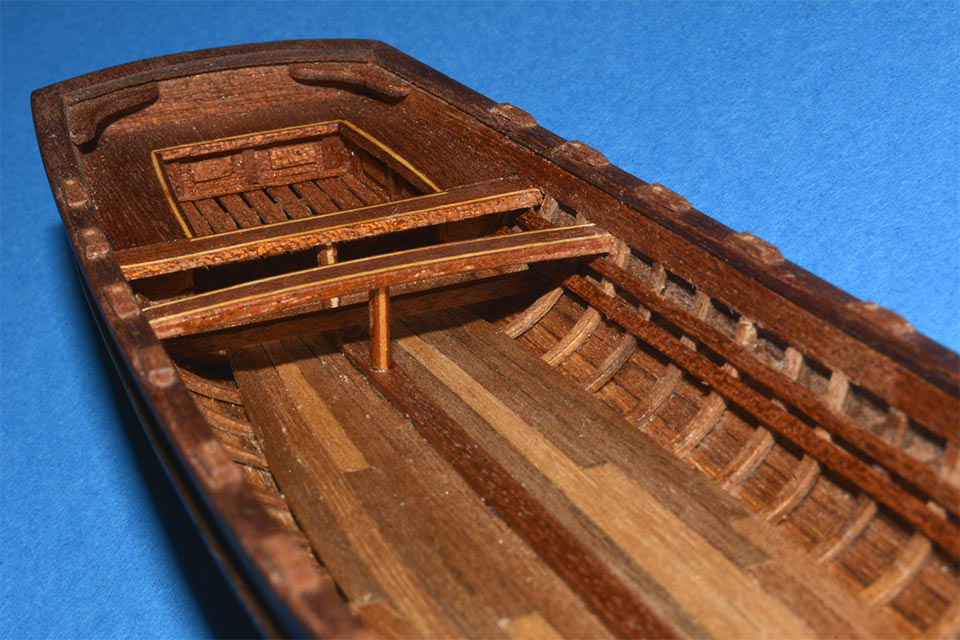

Dawno, dawno temu koledzy Robert i Jarek zwracali uwagę na brak kilsona/nadstępki (po prostu nie był wyeksponowany ;)). Przygotowałem bardziej widoczny.

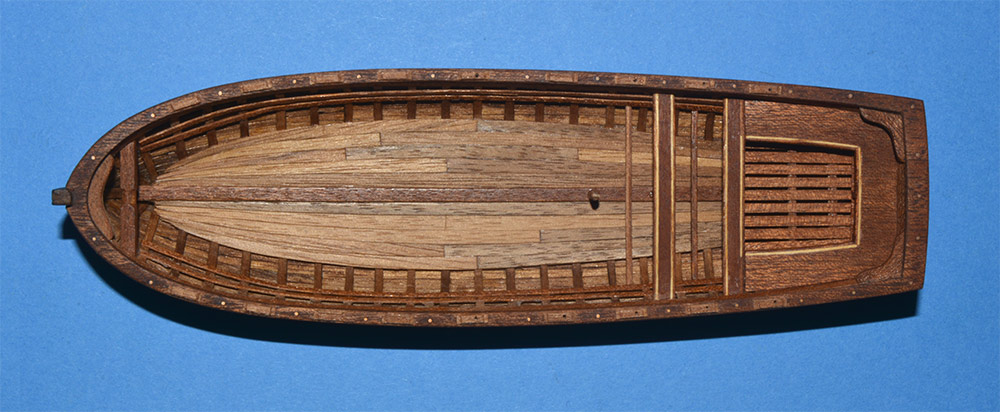

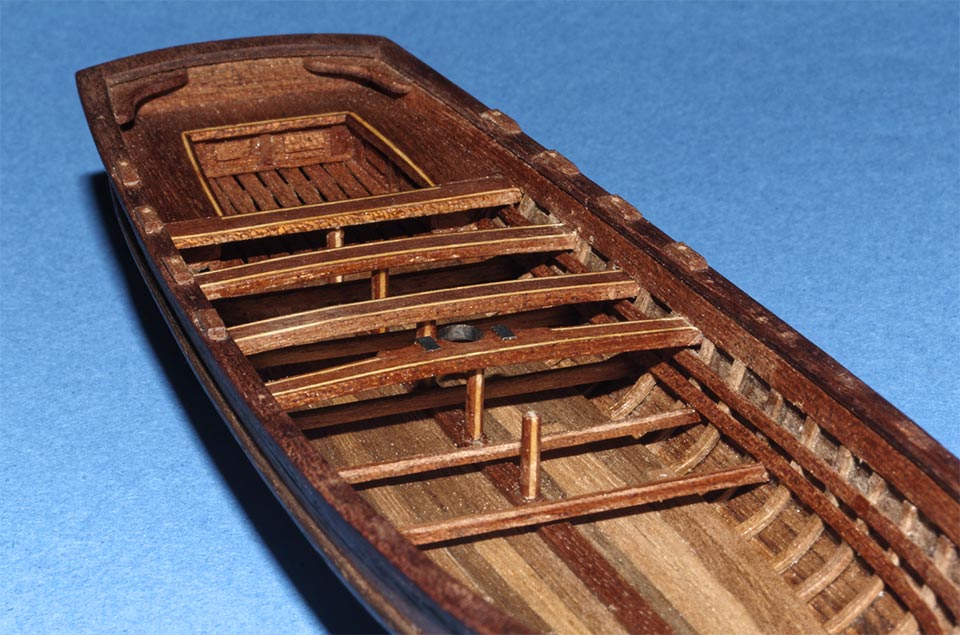

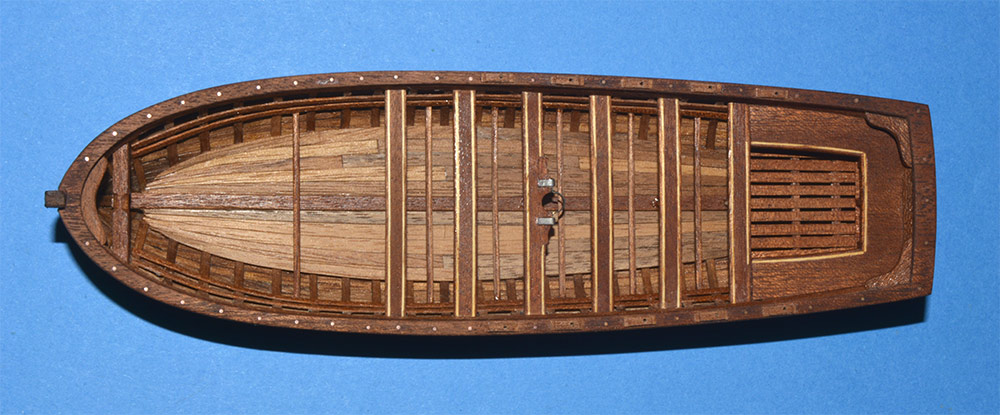

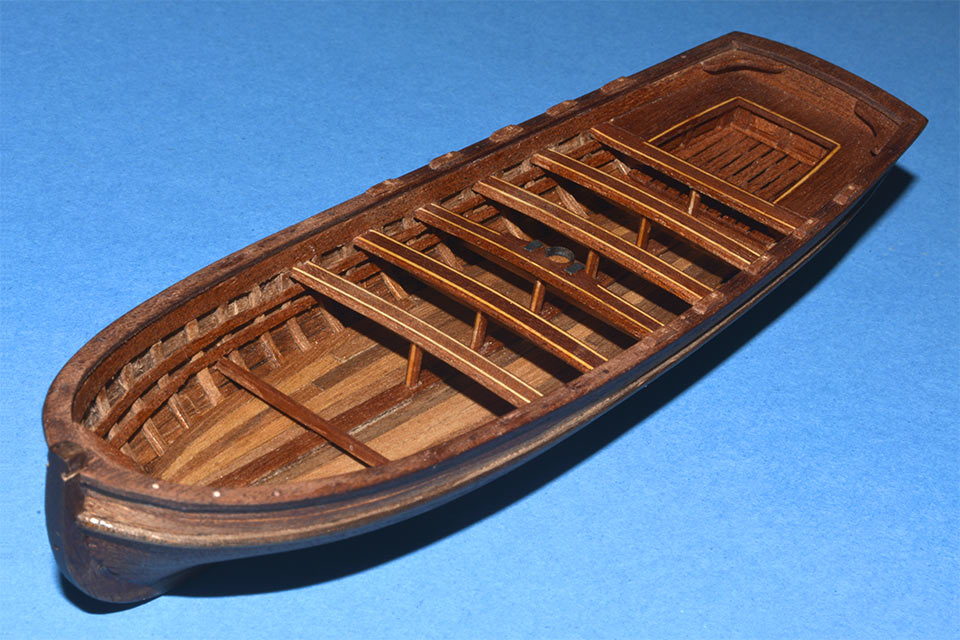

Przymiarka ławek, będą inaczej umieszczone niż w wizualizacji, gdyż teraz większość dziobowych będzie przesunięta ku rufie, więc spróbuję je wydłużyć (jak to się nie powiedzie, zrobię nowe).

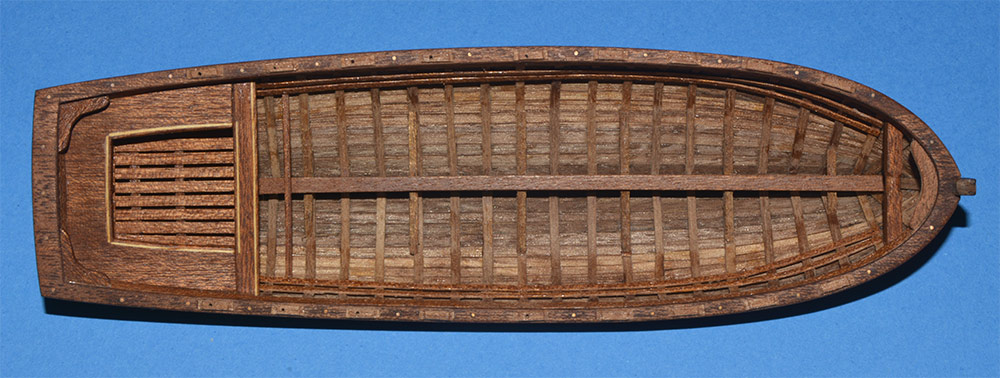

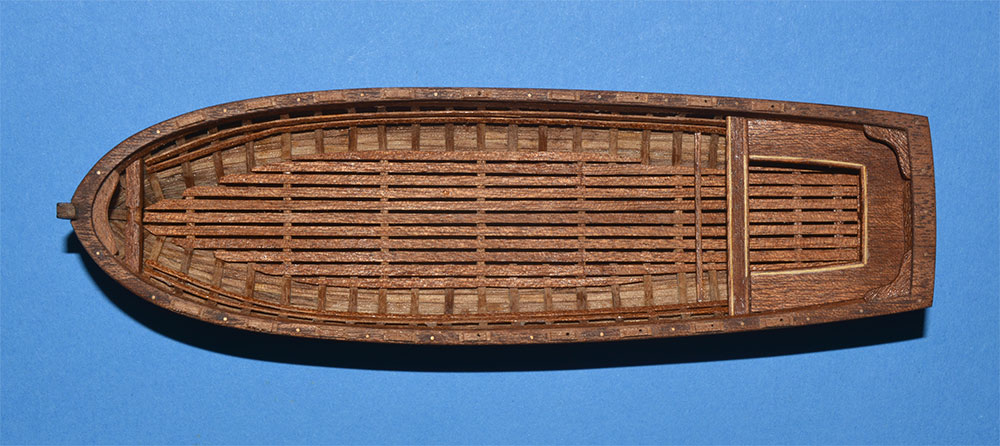

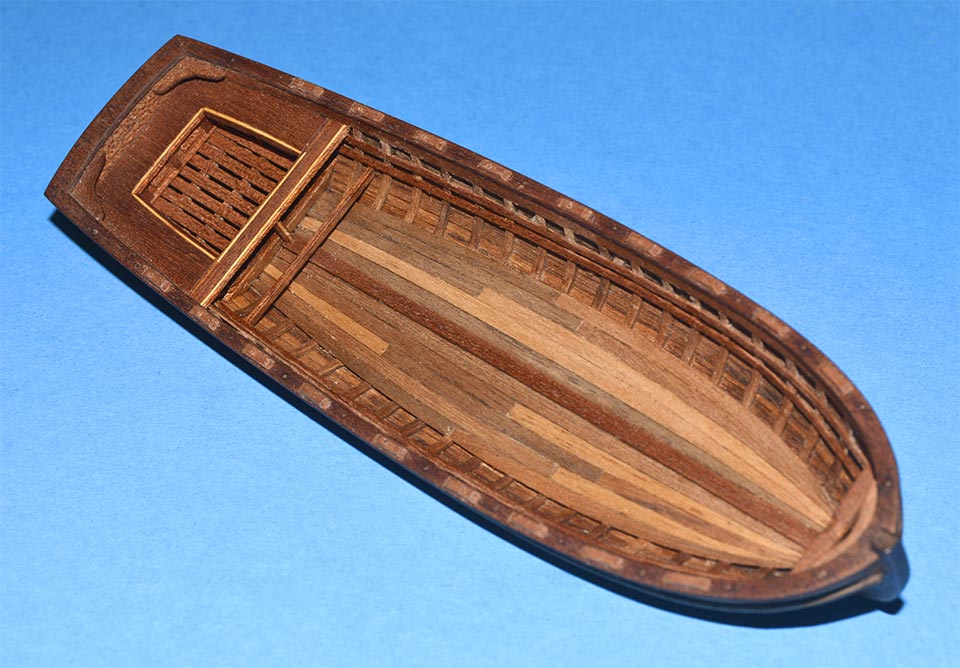

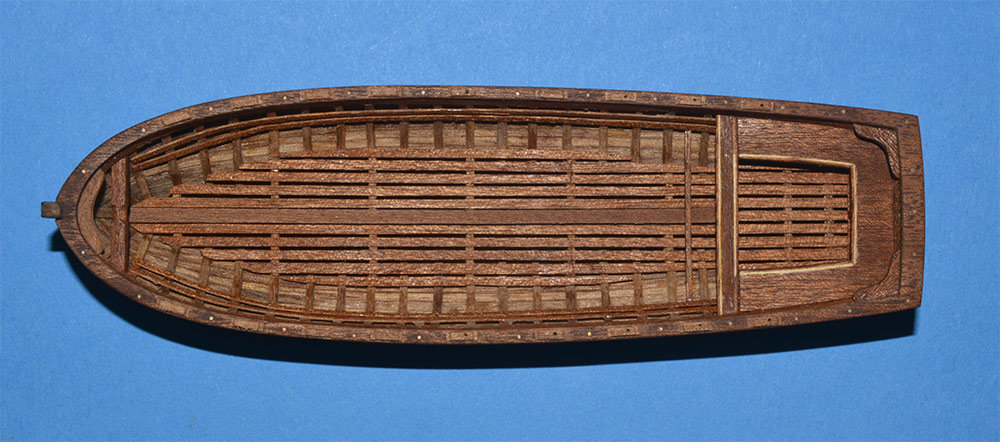

Zdecydowałem, że zamiast gretingów zrobię poszycie, więc również odkleiłem listwy gretingu

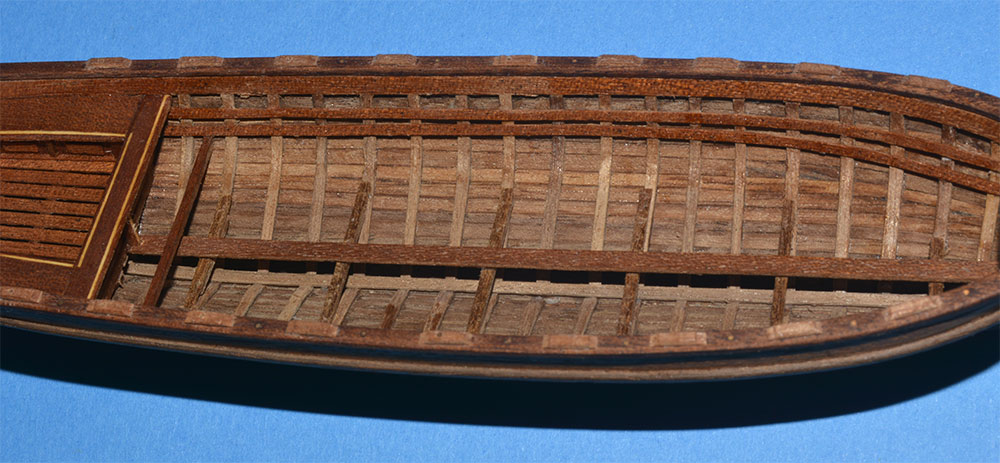

tu widać pokładniki

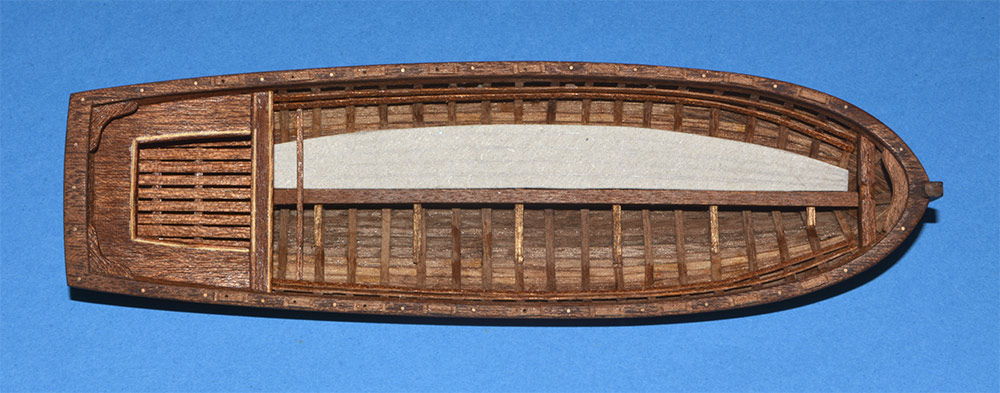

Na kartonie rozrysowałem szablon plankowania.

cdn.
