PORADNIK MODELARZA cz. 4 (56 - 65)

Karrex Dyskusja rozpoczęta przez Karrex 7 lat temu

PORADNIK MODELARZA cz. 4 (59 - 78)

Dalszy ciąg listy tematów z PORADNIKA MODELARZA z kolekcji Dwunastu Apostołów wydawnictwa DeAgostini. Właścicielem praw autorskich i zawartości intelektualnej jest wydawnictwo DeAgostini.

Zeszyt 56 (59 i 60)

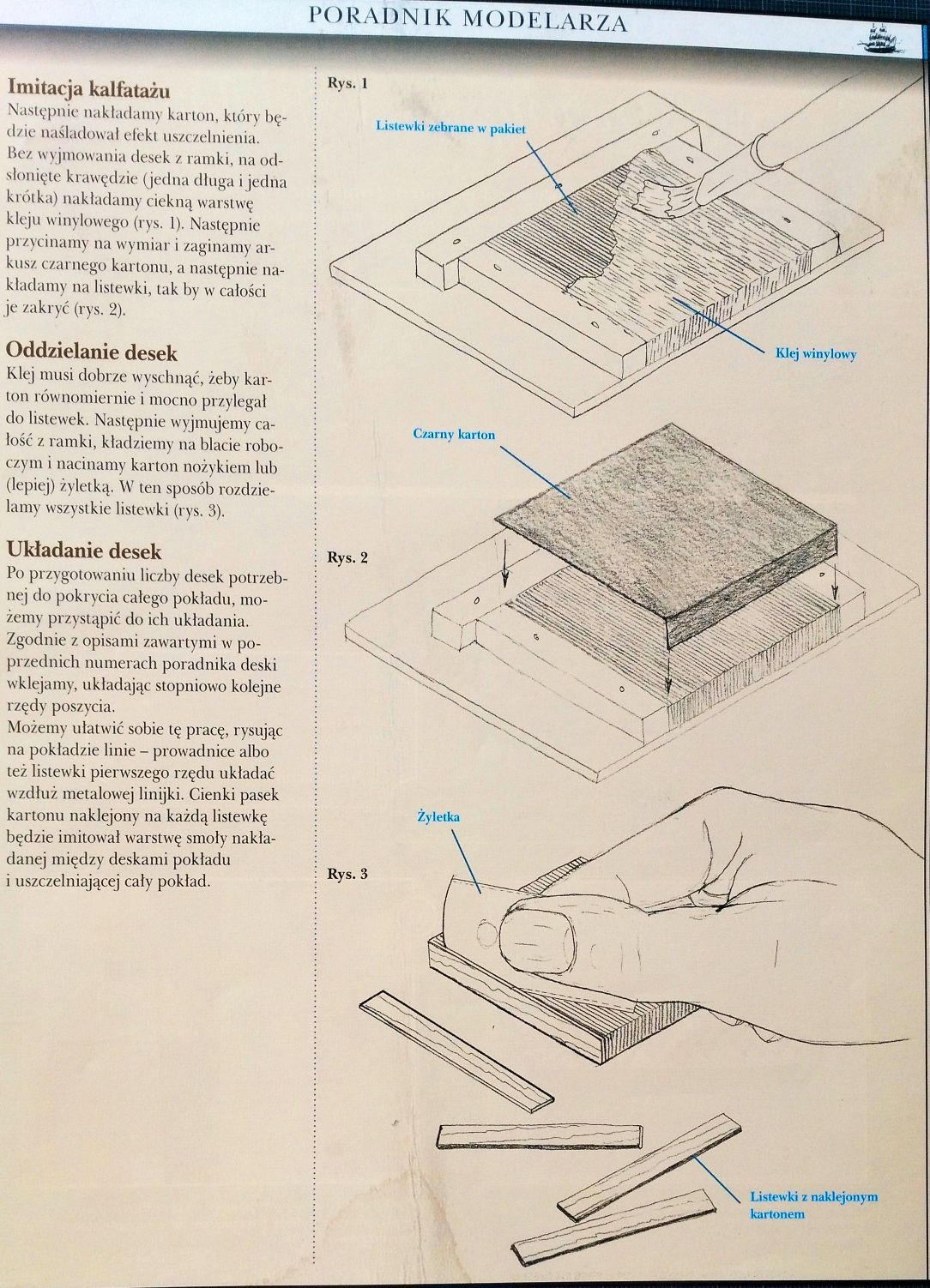

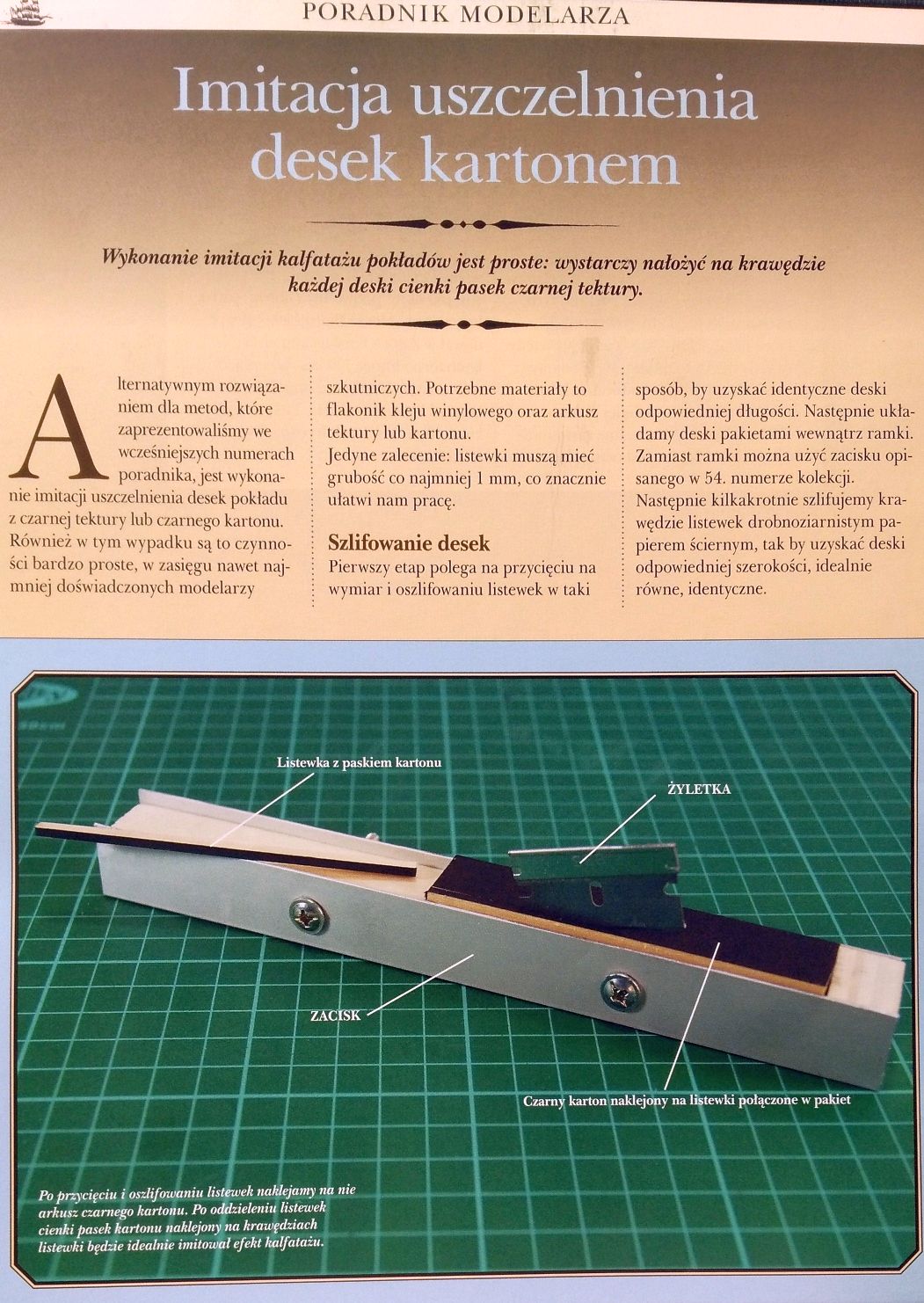

59 Imitacja uszczelniania desek kartonem

Z 56 (59) zeszytu kolekcji Dwunastu Apostołów

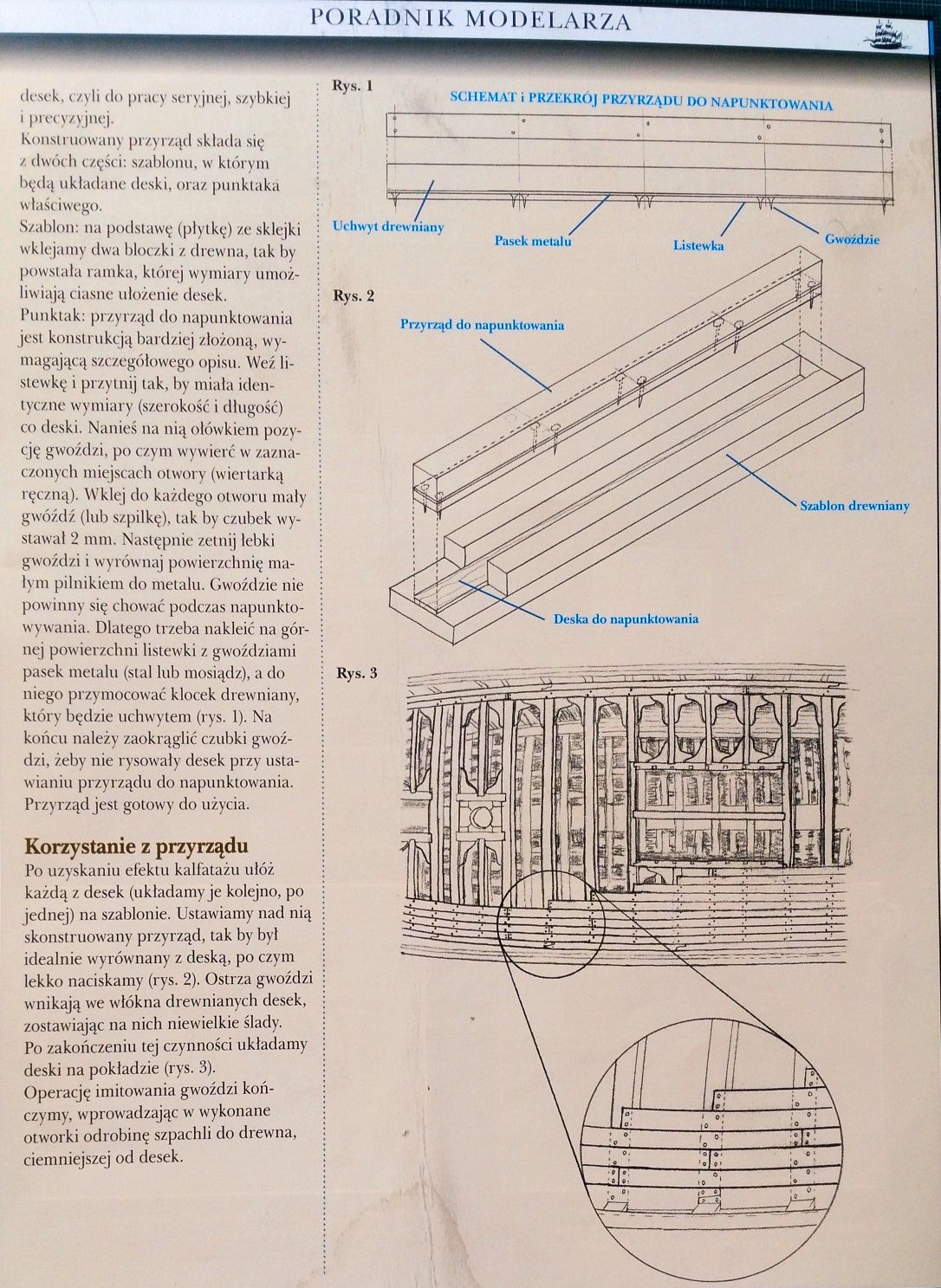

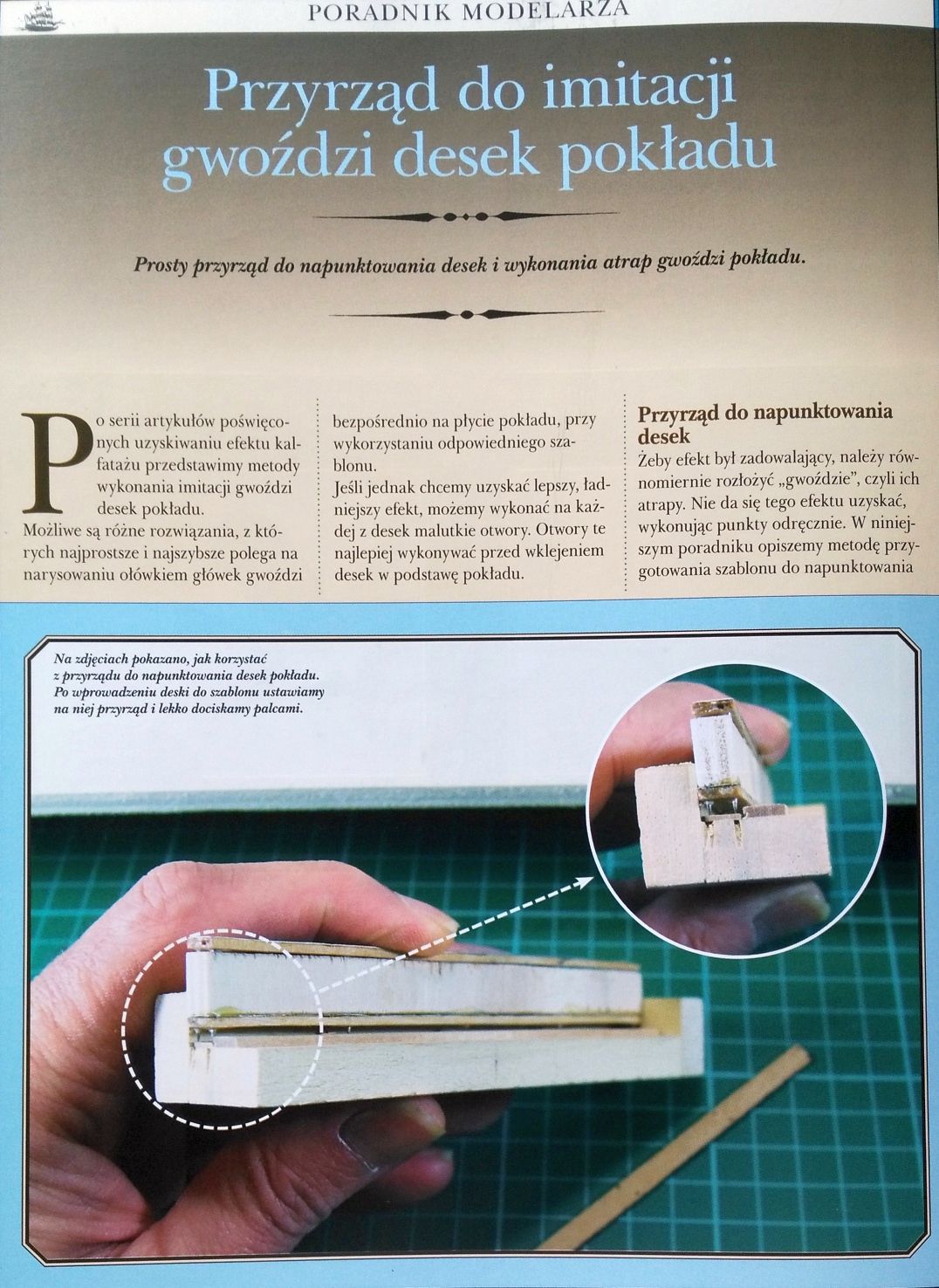

60 Przyrząd do imitacji gwoździ desek pokładu (treenails)

Z 56 (60) zeszytu kolekcji Dwunastu Apostołów

Imitacje kołkowania można wykonać naostrzonym ołówkiem, kredką (np. czarna lub sepia).
Lub za pomocą naostrzonej od wewnątrz igły do strzykawki.

Zdjęcia z postów RomkaS, z Kogi.

Zamiast imitacji można wykonać kołkowanie z drewna (treenails).

zdjęcie Emilius

Zeszyt 57 (61 i 62)

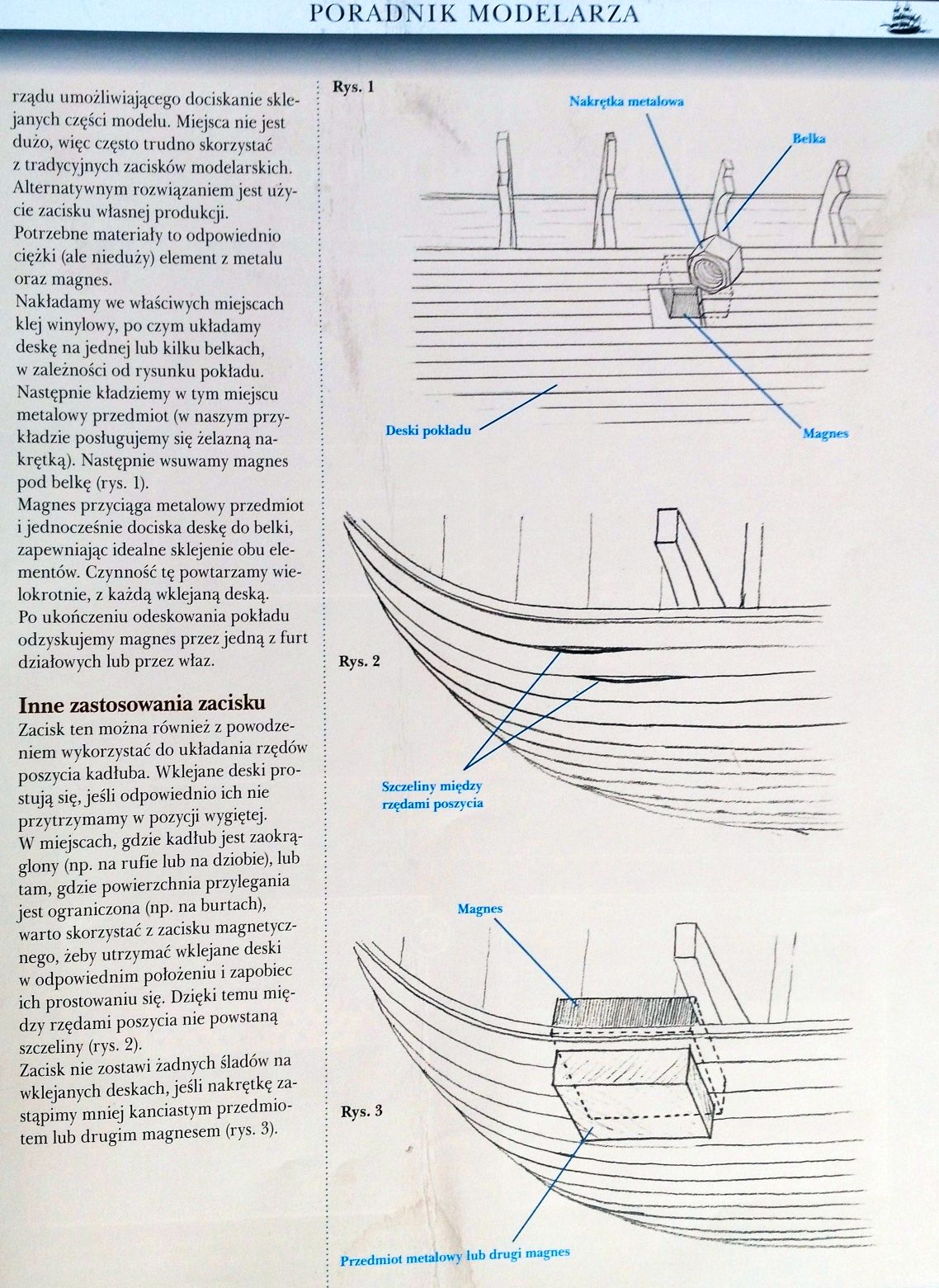

61 Układanie desek na belkach pokładu

Z 57 (61) zeszytu kolekcji Dwunastu Apostołów

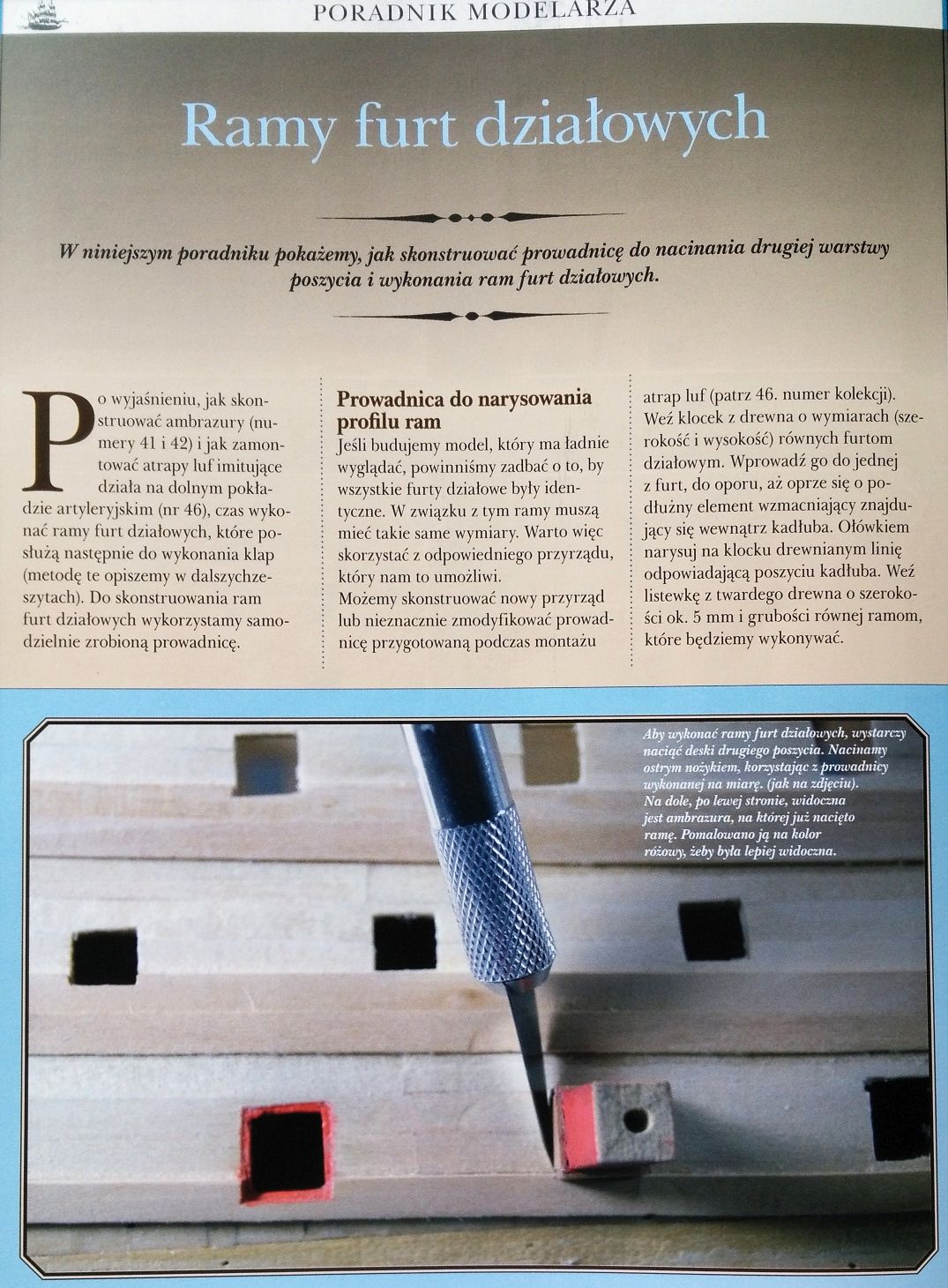

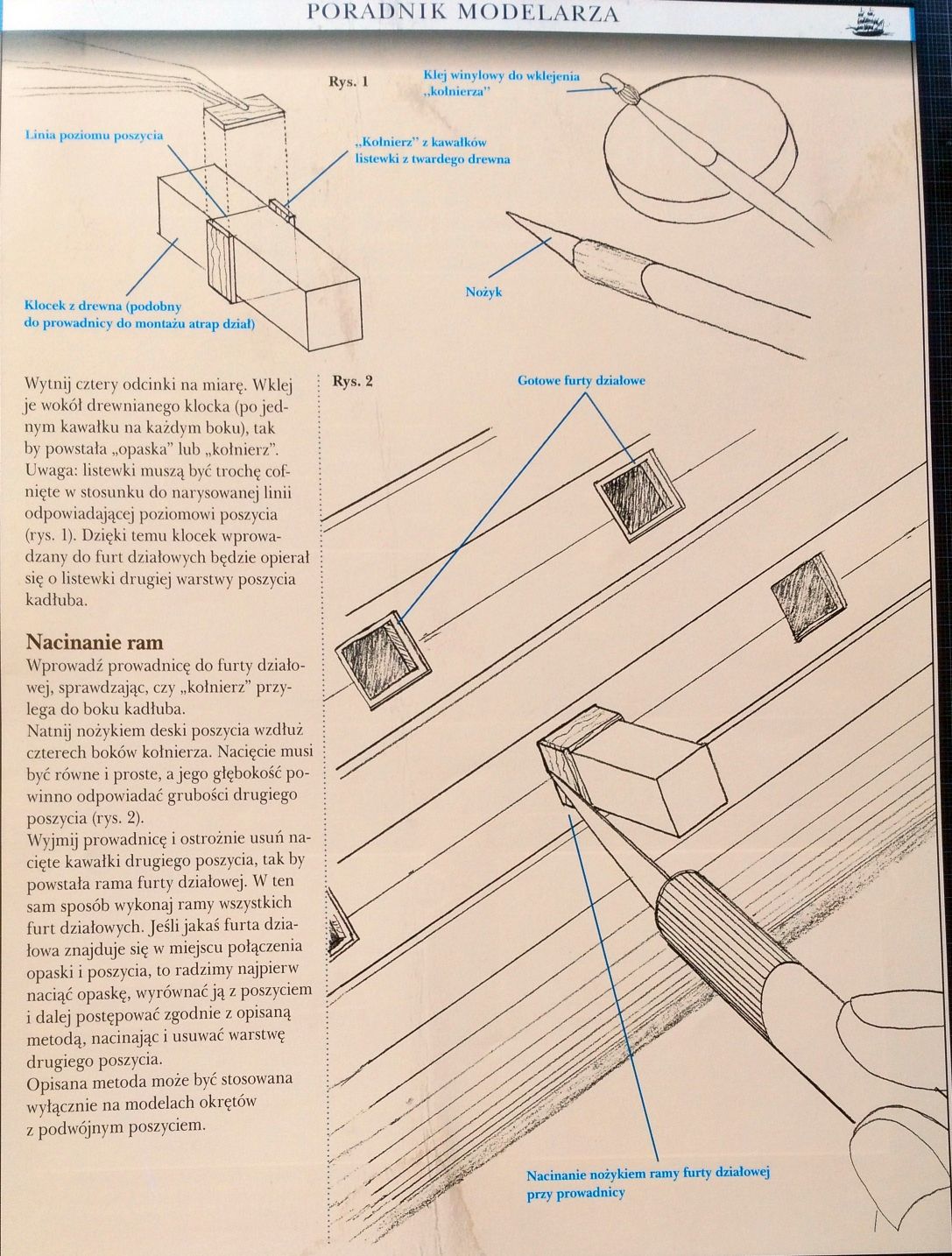

62 Ramy furt działowych

Z 57 (62) zeszytu kolekcji Dwunastu Apostołów

Zeszyt 58 (63 i 64)

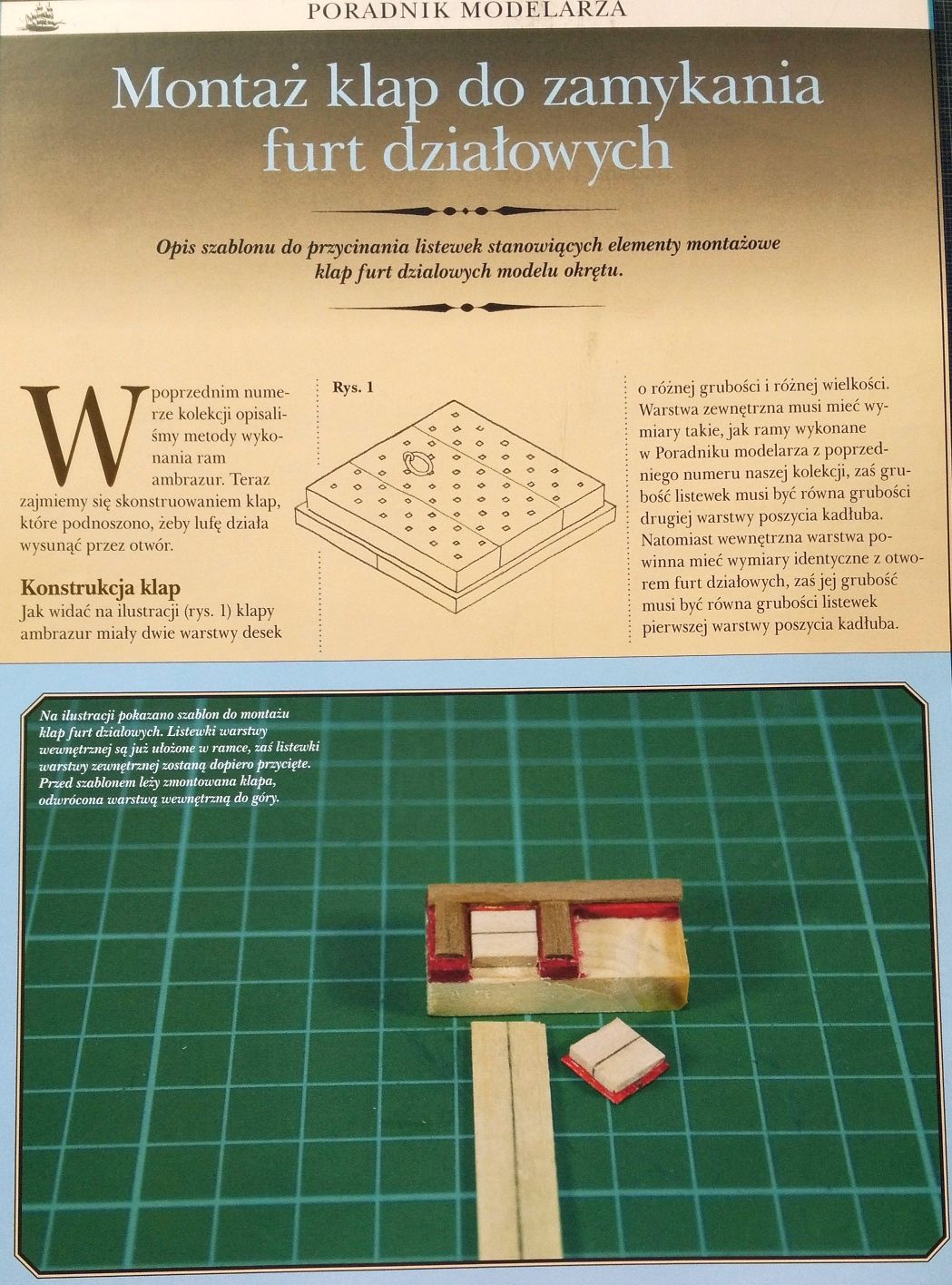

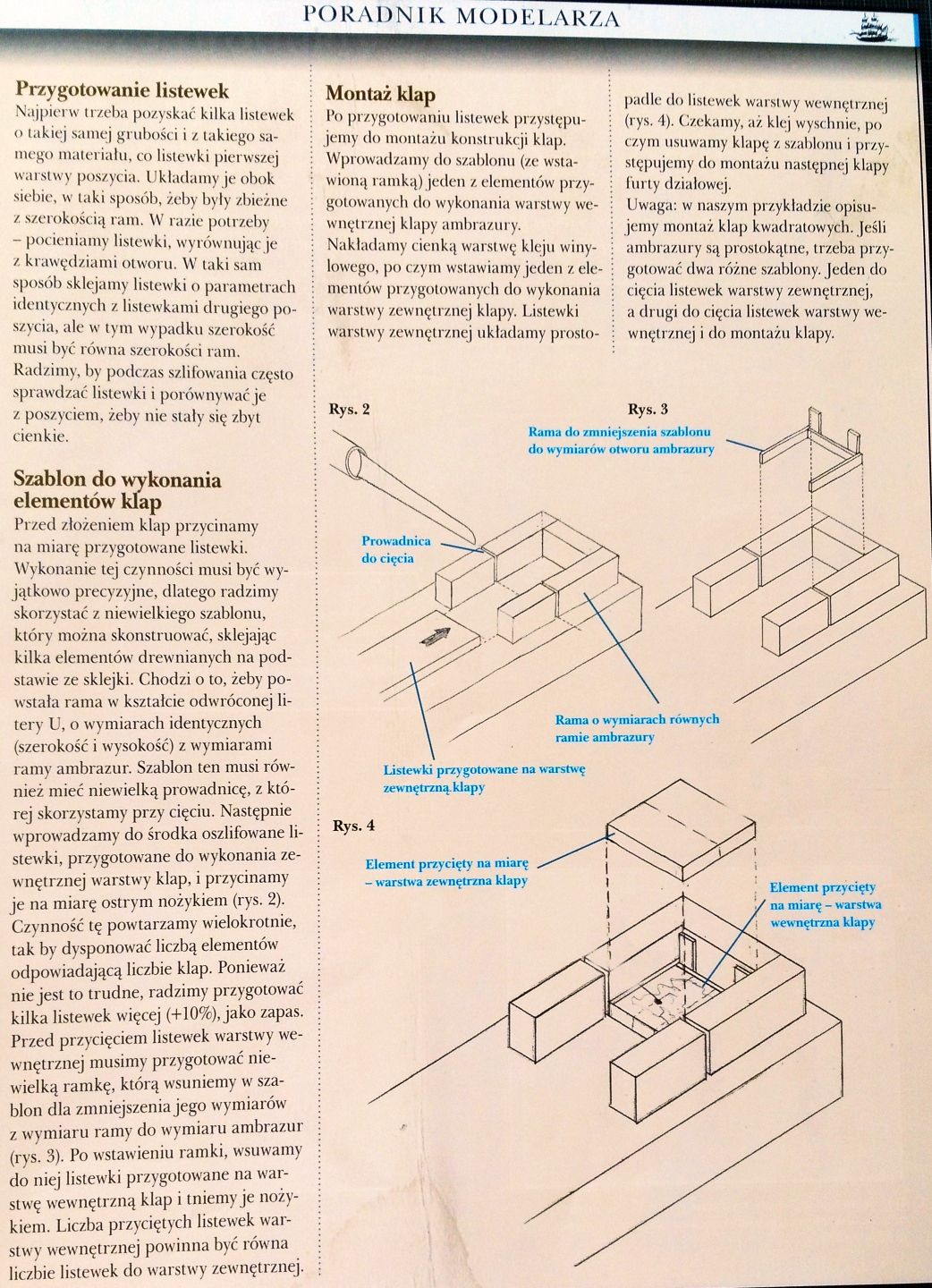

63 Montaż klap do zamykania furt działowych

Z 58 (63) zeszytu kolekcji Dwunastu Apostołów

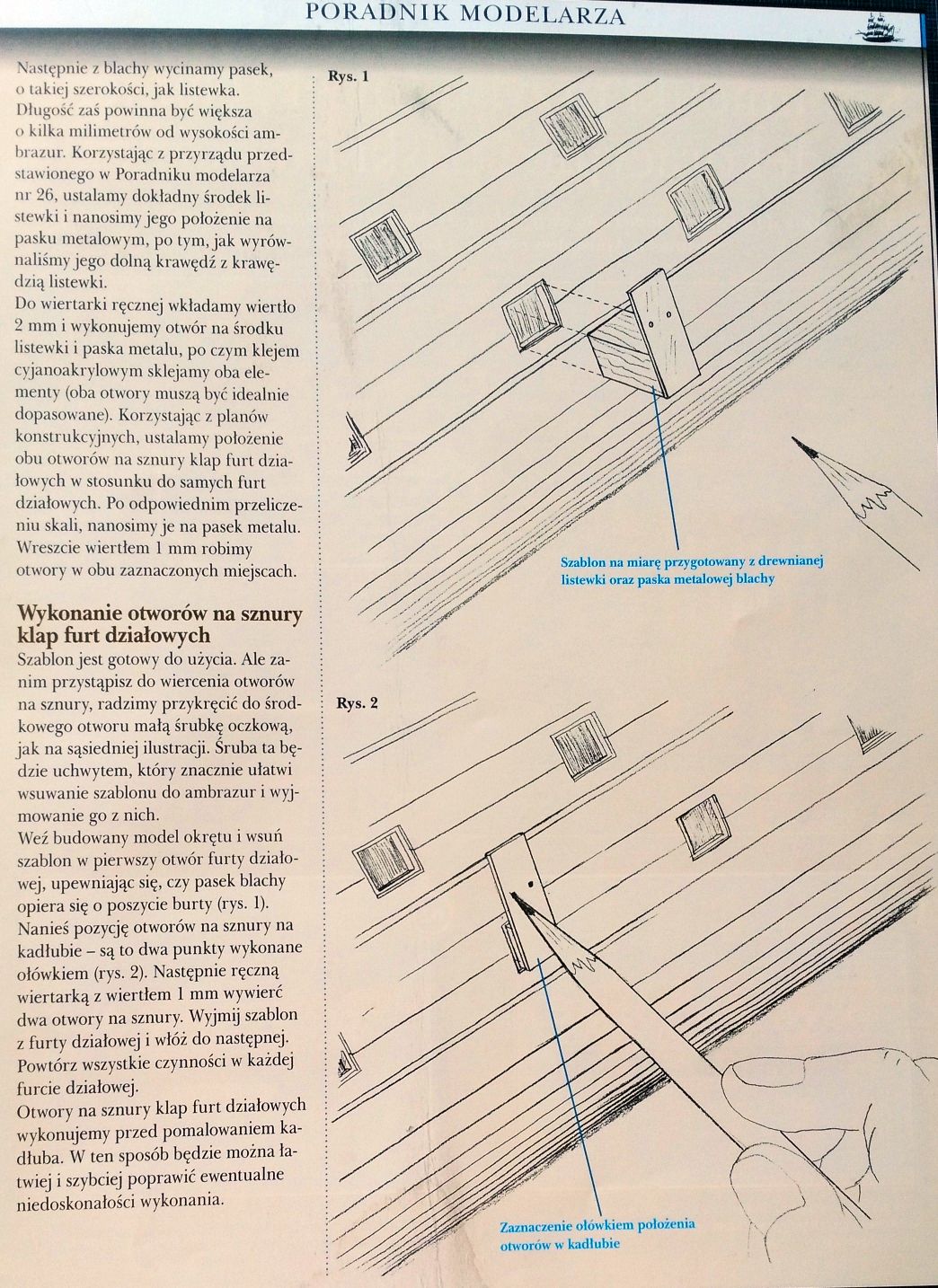

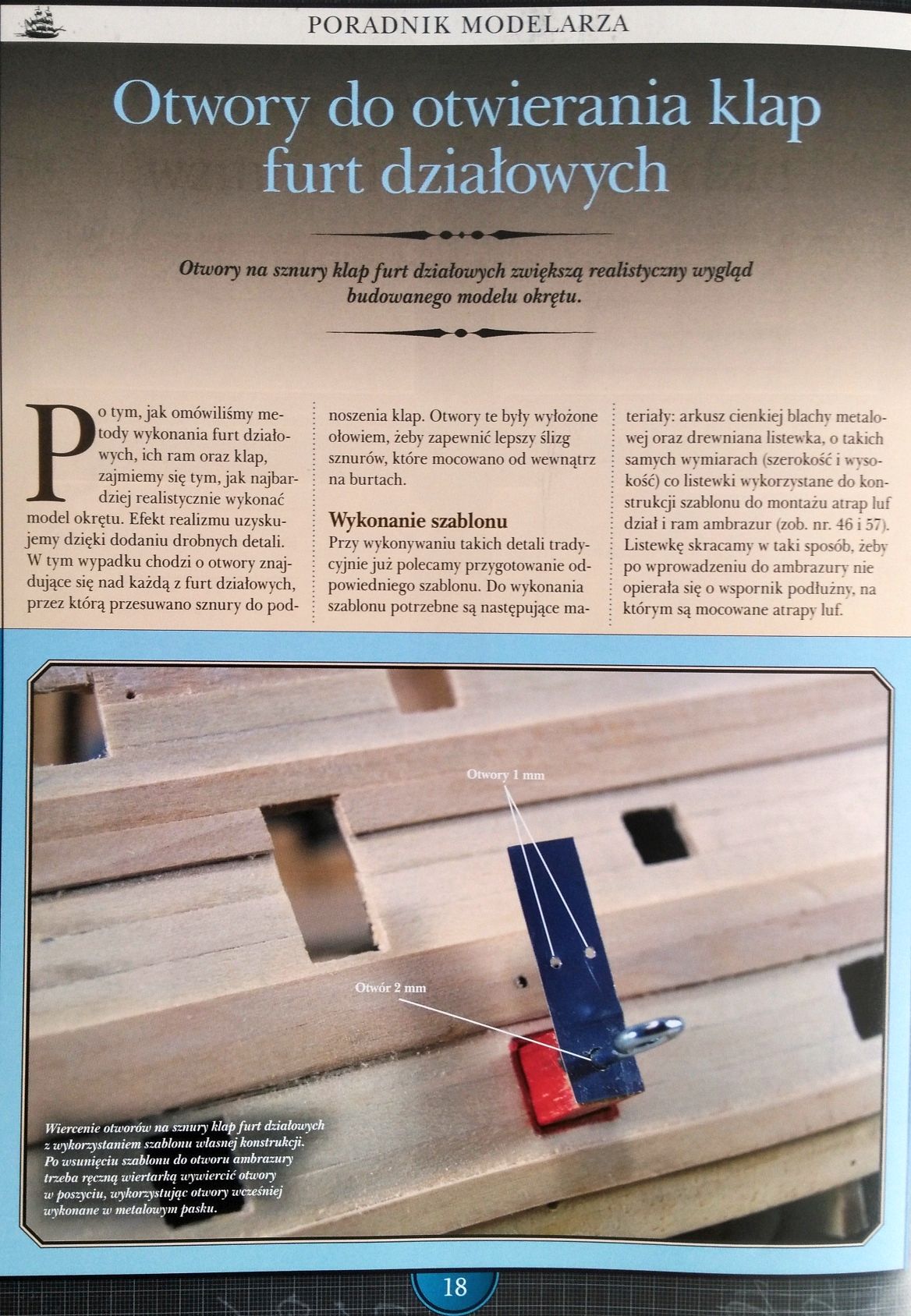

64 Otwory do otwierania klap furt działowych

Z 64 (58) zeszytu kolekcji Dwunastu Apostołów

Zeszyt 59 (65 i 66)

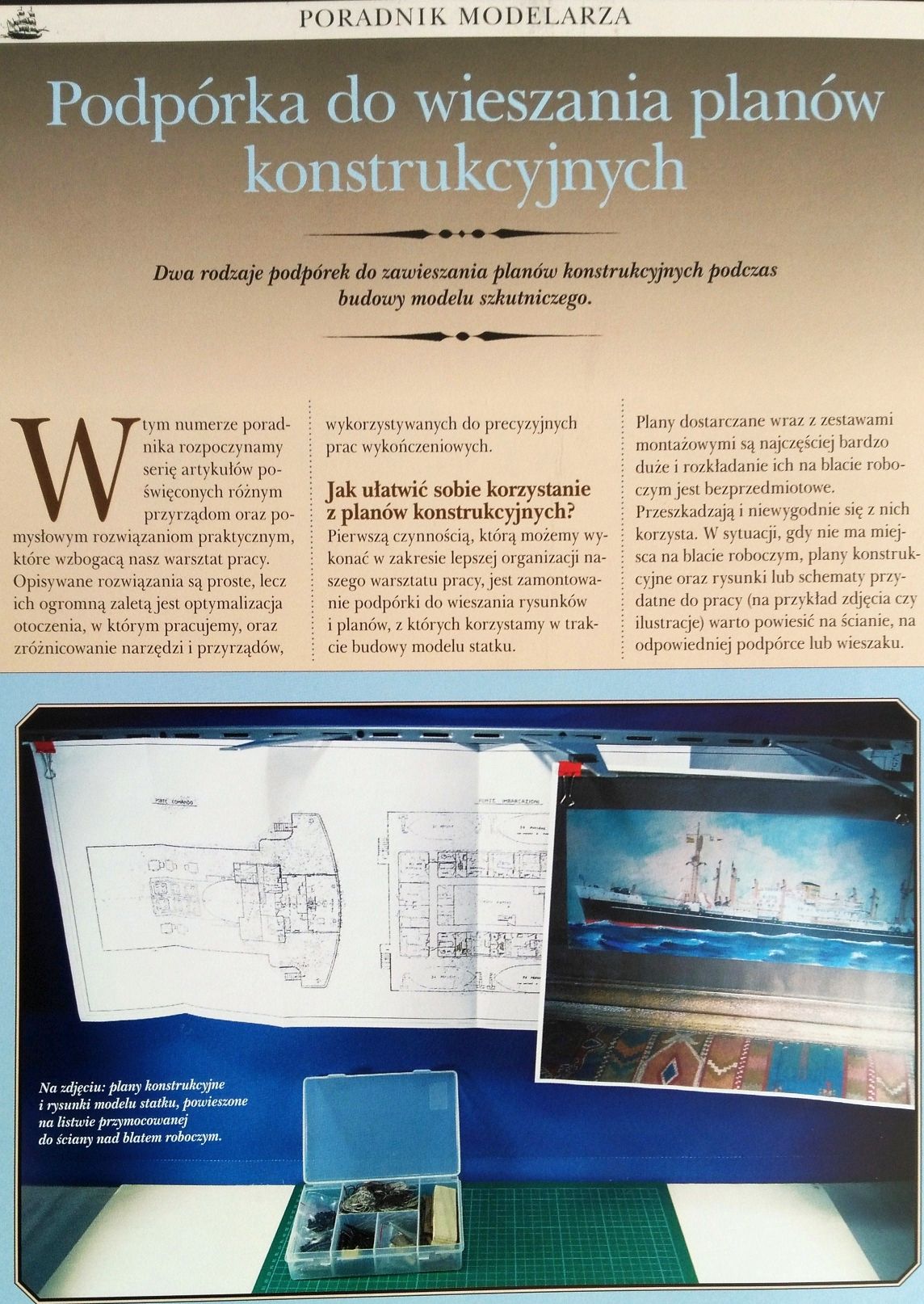

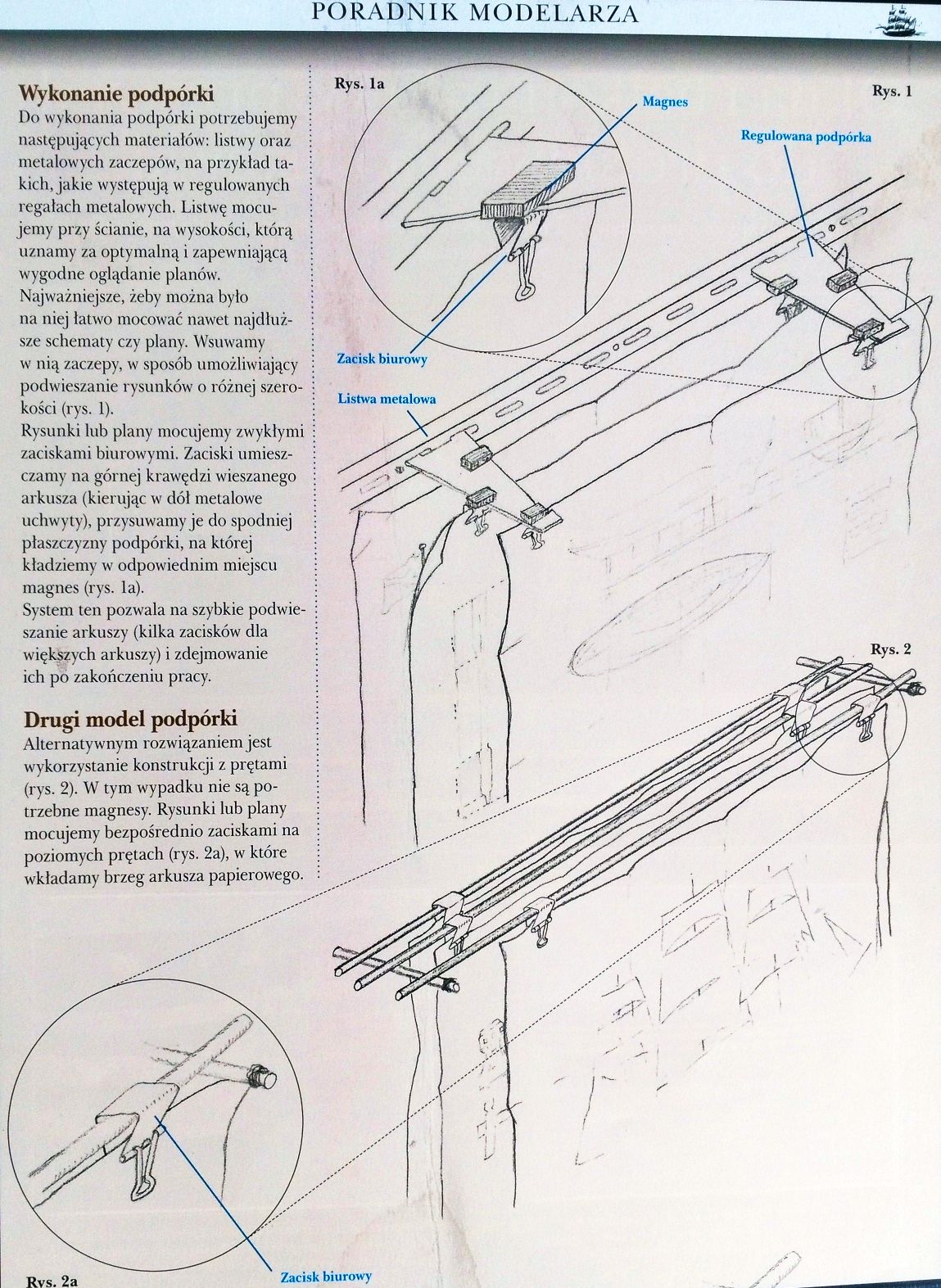

65 Podpórka do wieszania planów konstrukcyjnych

Z 59 (65) zeszytu kolekcji Dwunastu Apostołów

Zeszyt 61 (69 i 70)

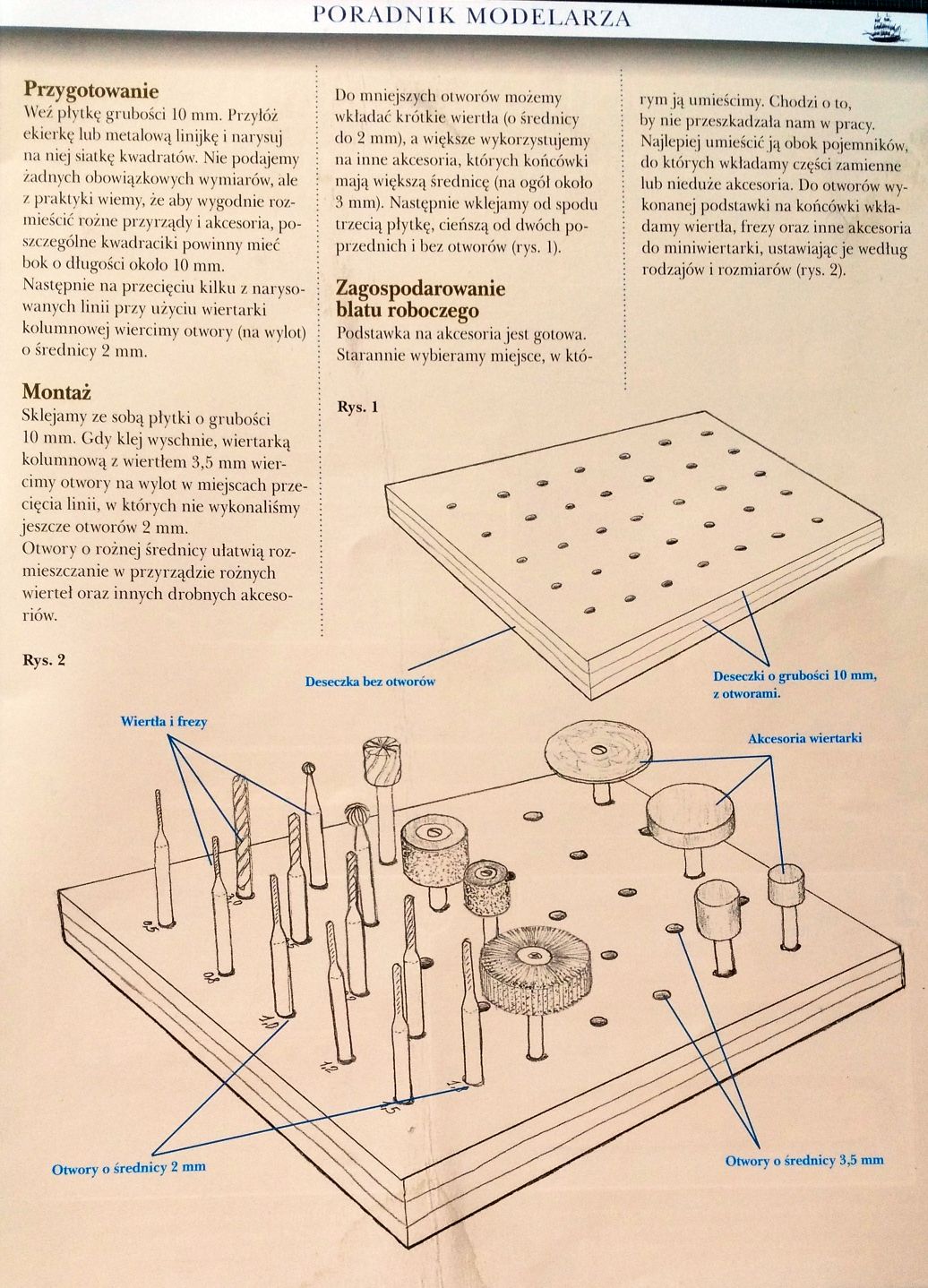

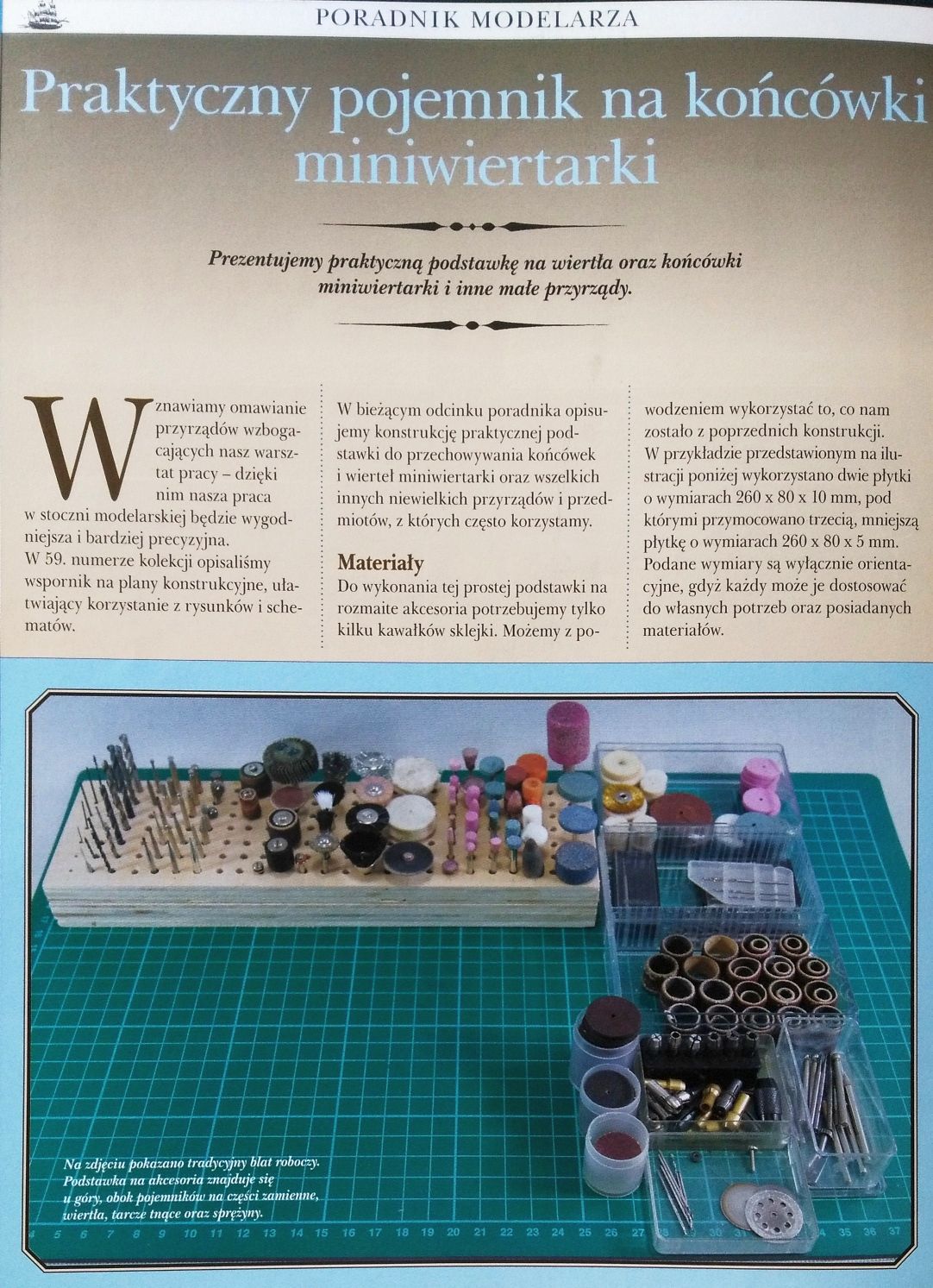

70 Praktyczny pojemnik na końcówki miniwiertarki

Z 70 (61) zeszytu kolekcji Dwunastu Apostołów

Zeszyt 62 (71 i 72)

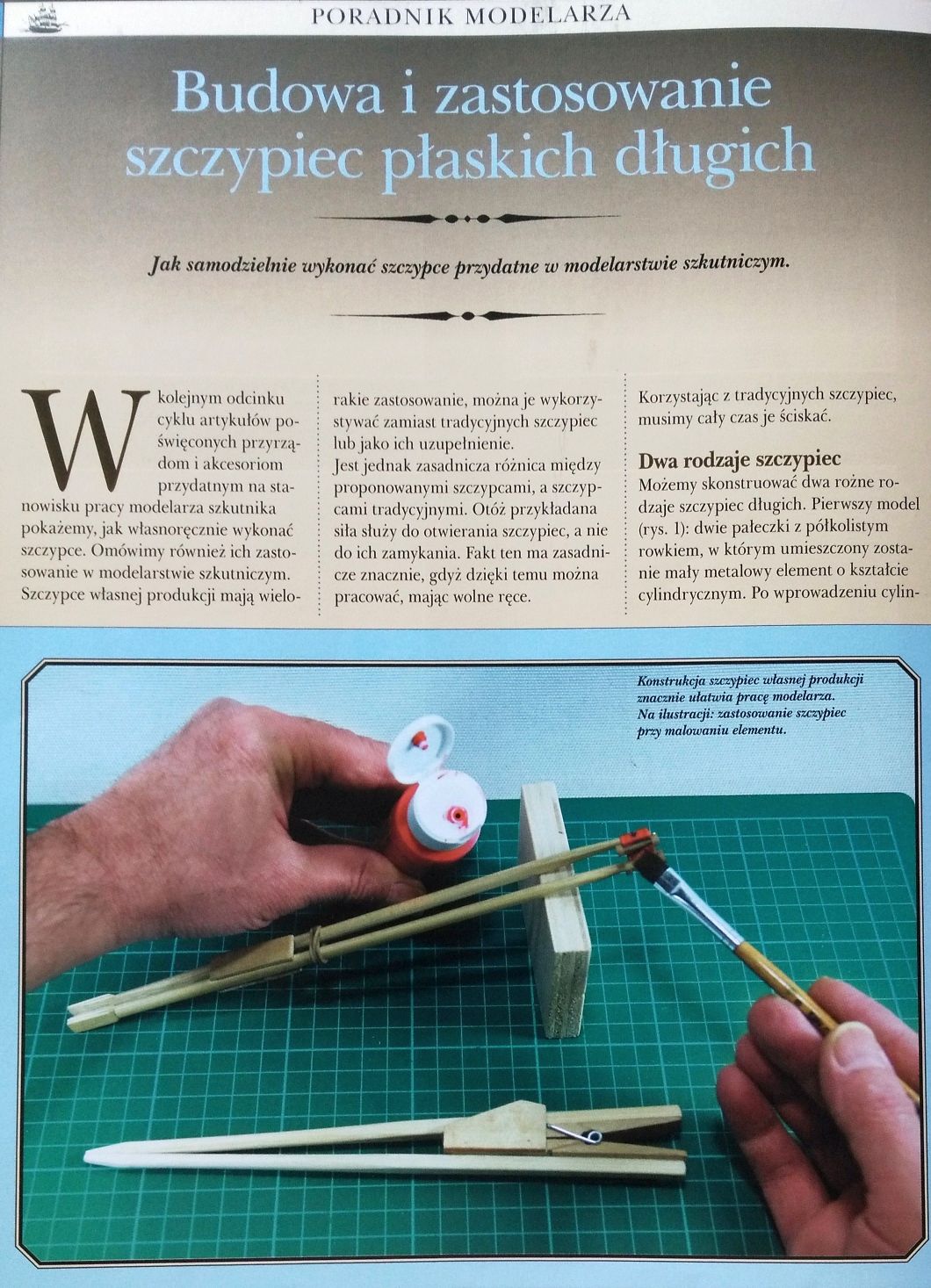

72 Budowa i zastosowanie szczypiec płaskich długich

Z 72 (62) zeszytu kolekcji Dwunastu Apostołów

Zeszyt 63 (73 i 74)

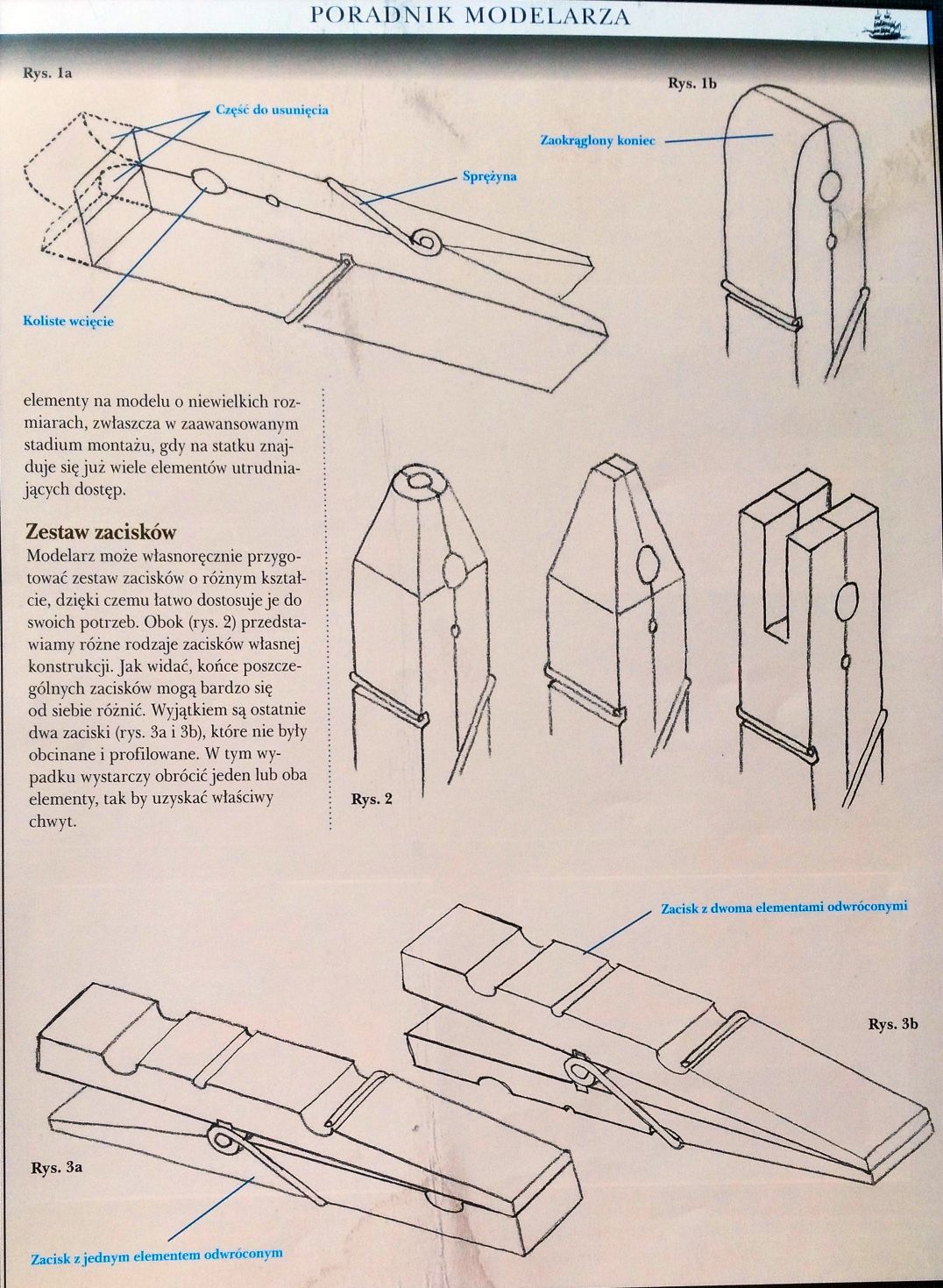

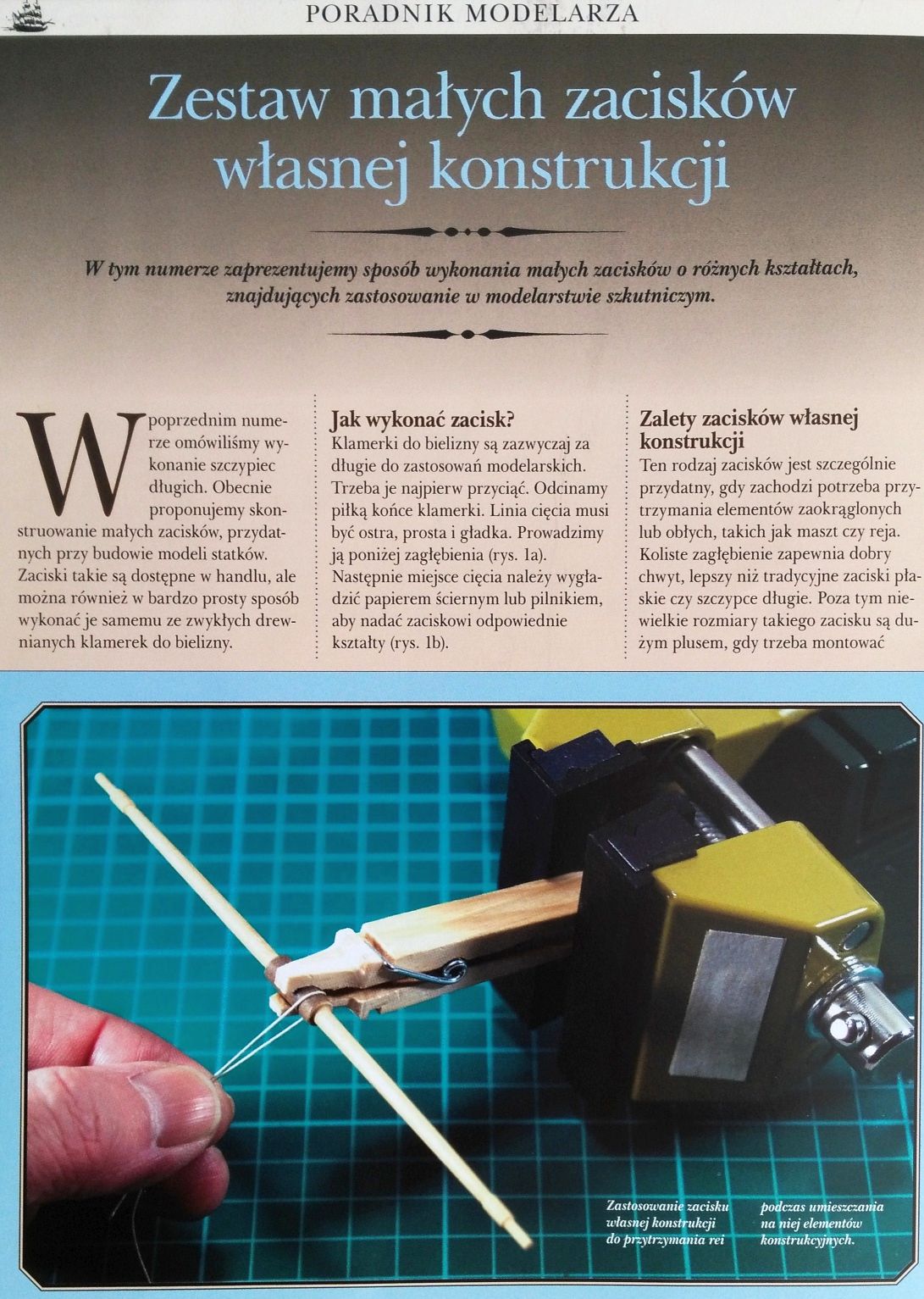

73 Zestaw małych zacisków własnej konstrukcji

Z 73 zeszytu kolekcji Dwunastu Apostołów

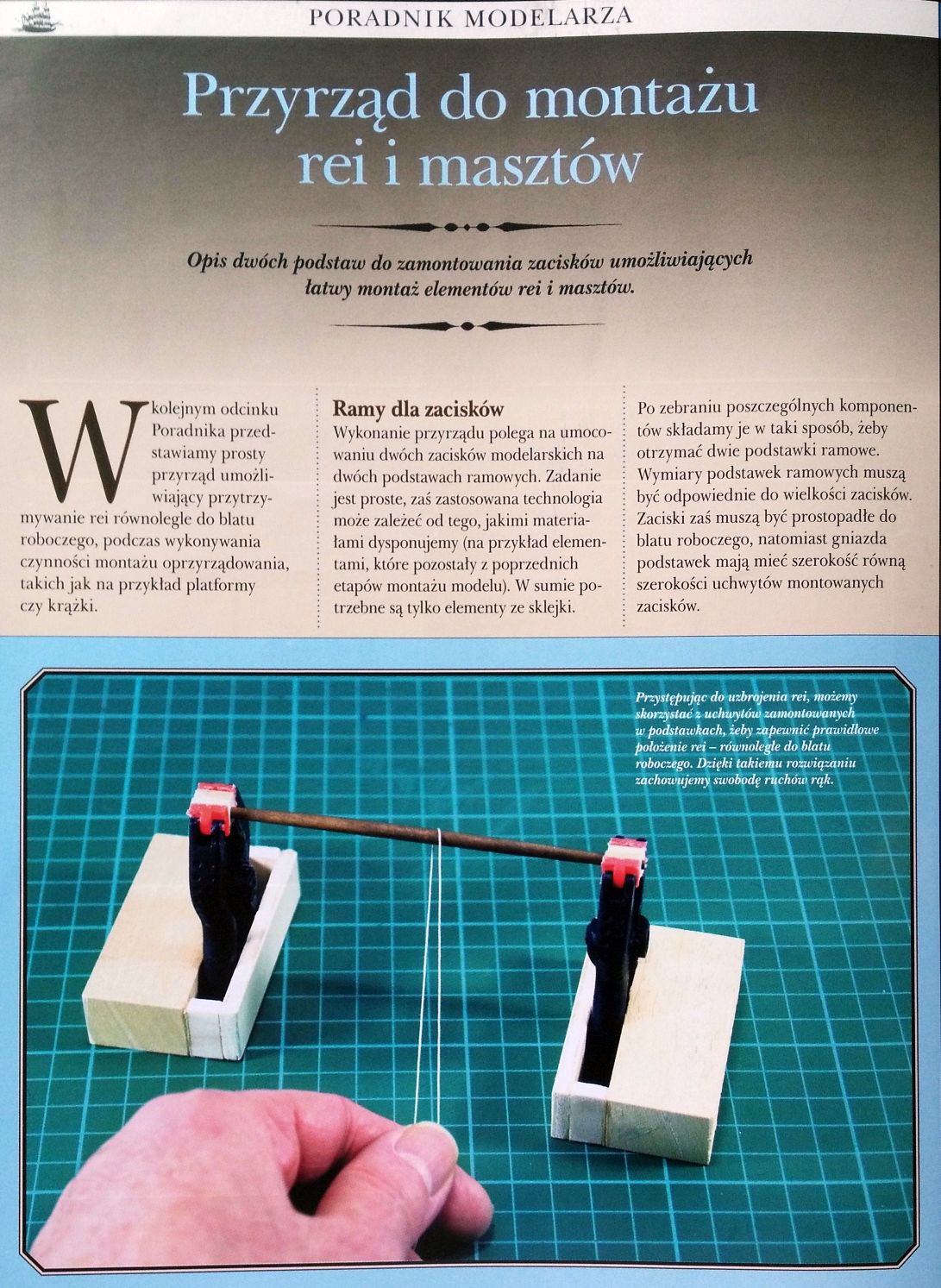

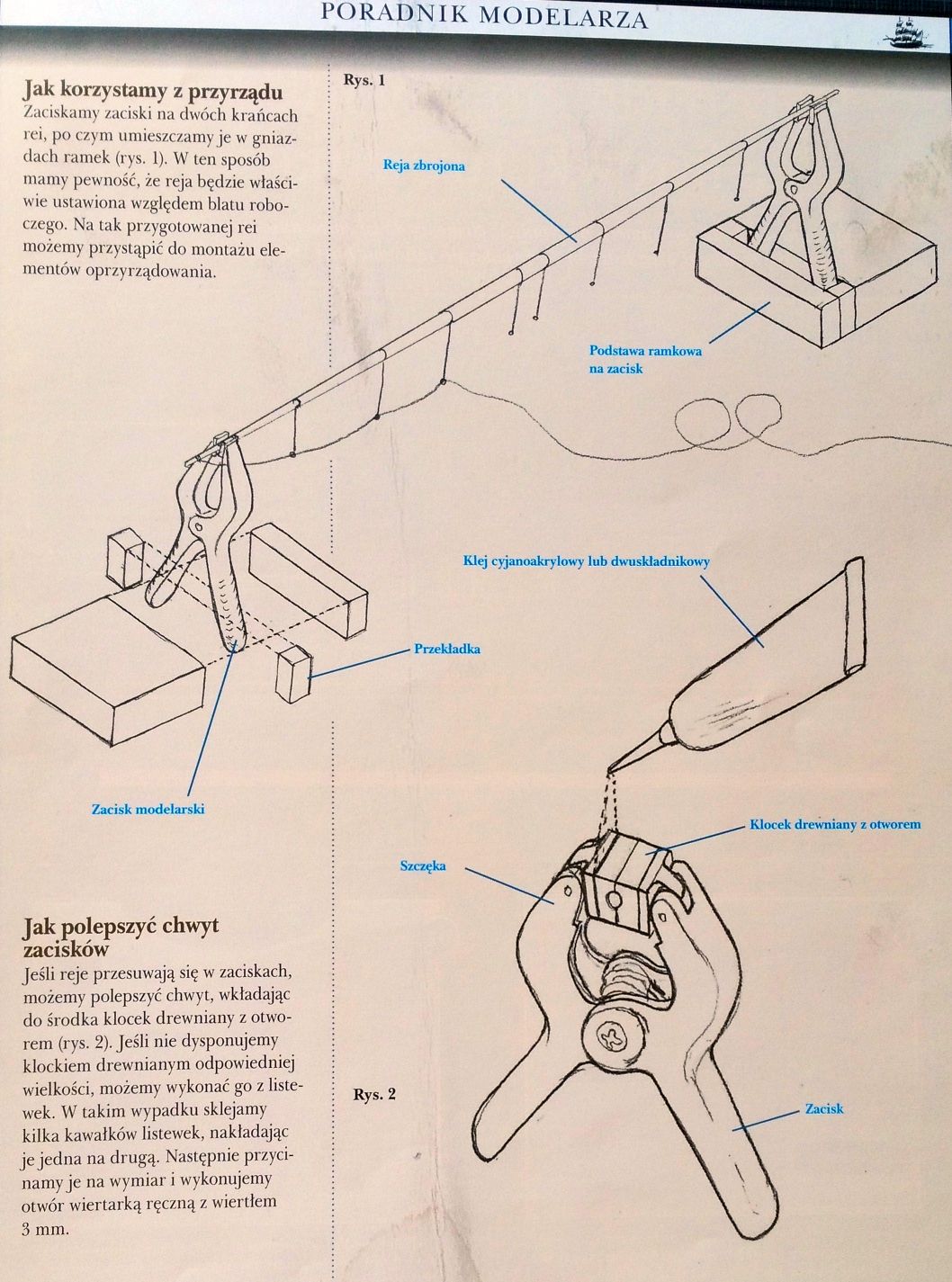

74 Przyrząd do montażu rei i masztów

Z 74 (63) zeszytu kolekcji Dwunastu Apostołów

Zeszyt 64 (75 i 76)

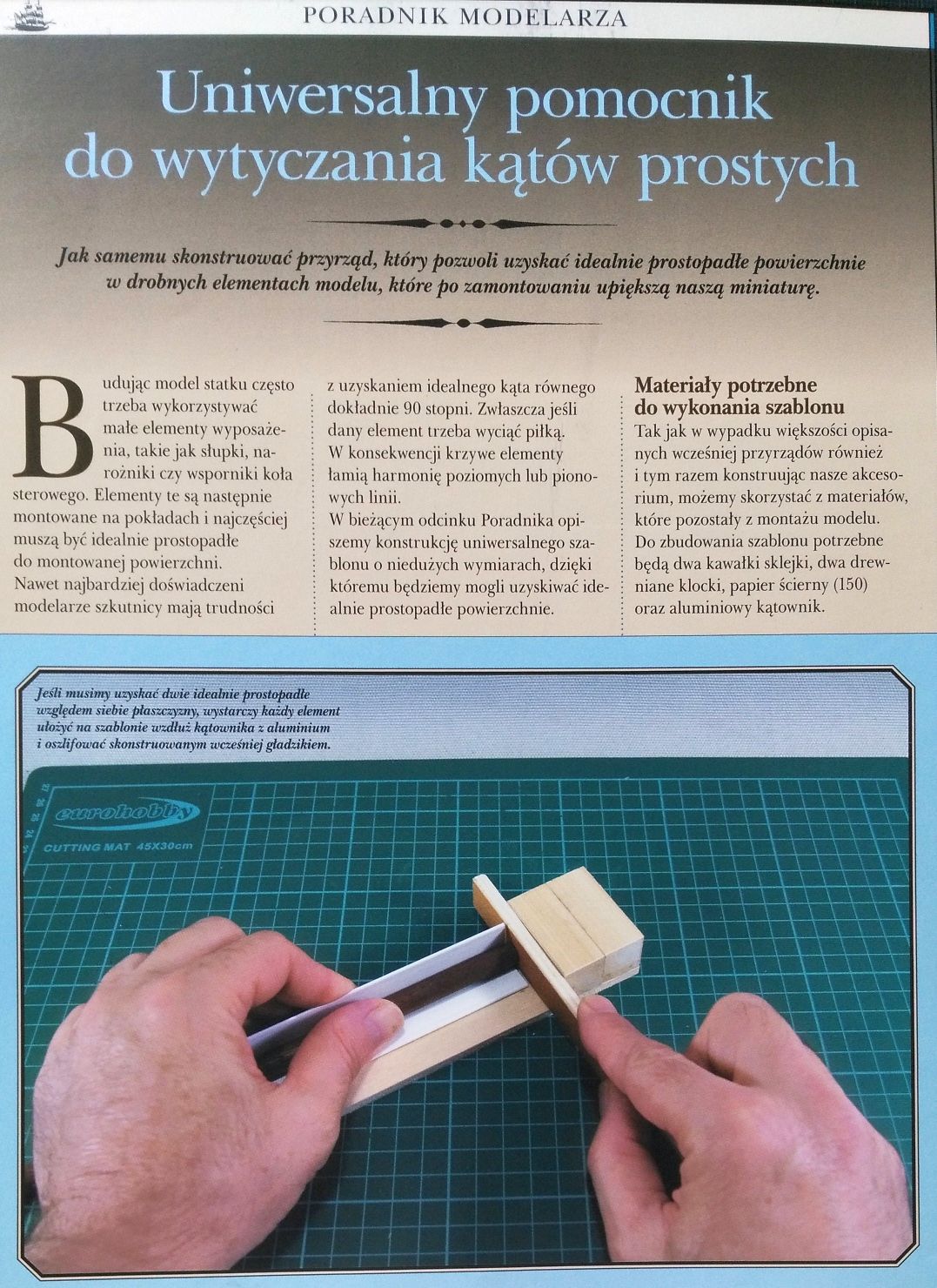

Uniwersalny pomocnik do wytyczania kątów prostych

Z 64 (75) numeru kolekcji Dwunastu Apostołów

Zeszyt 65 (77 i 78)

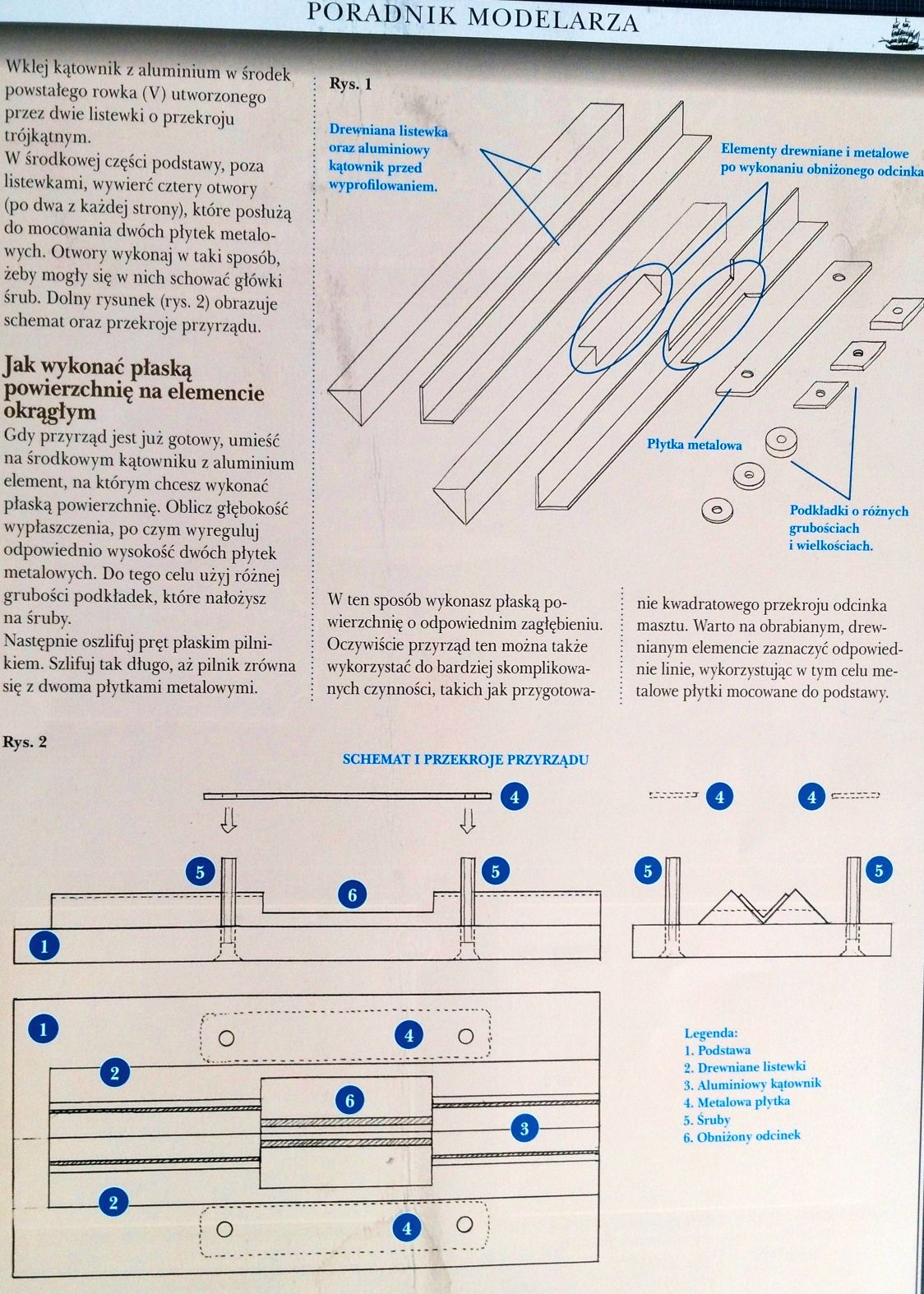

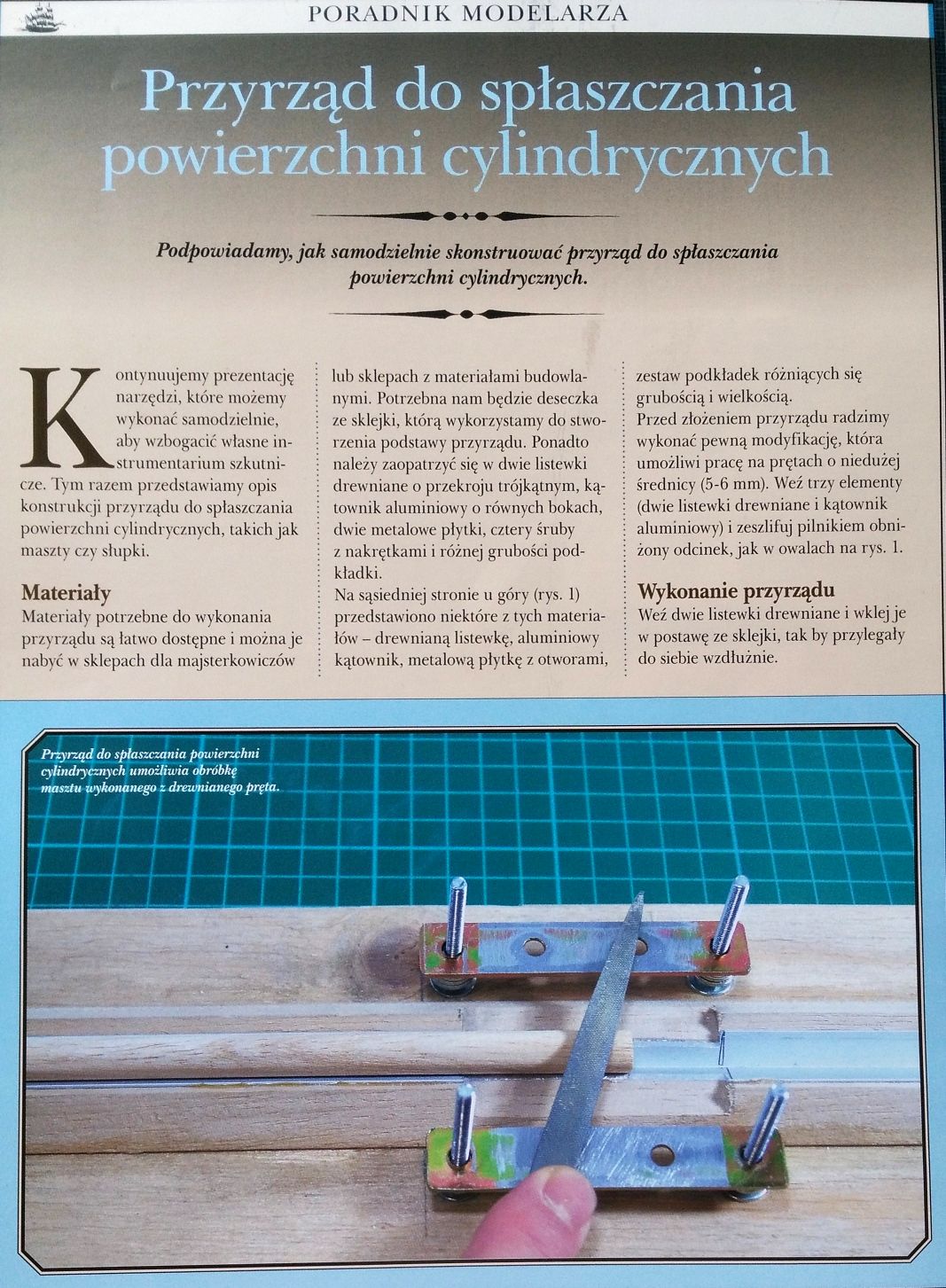

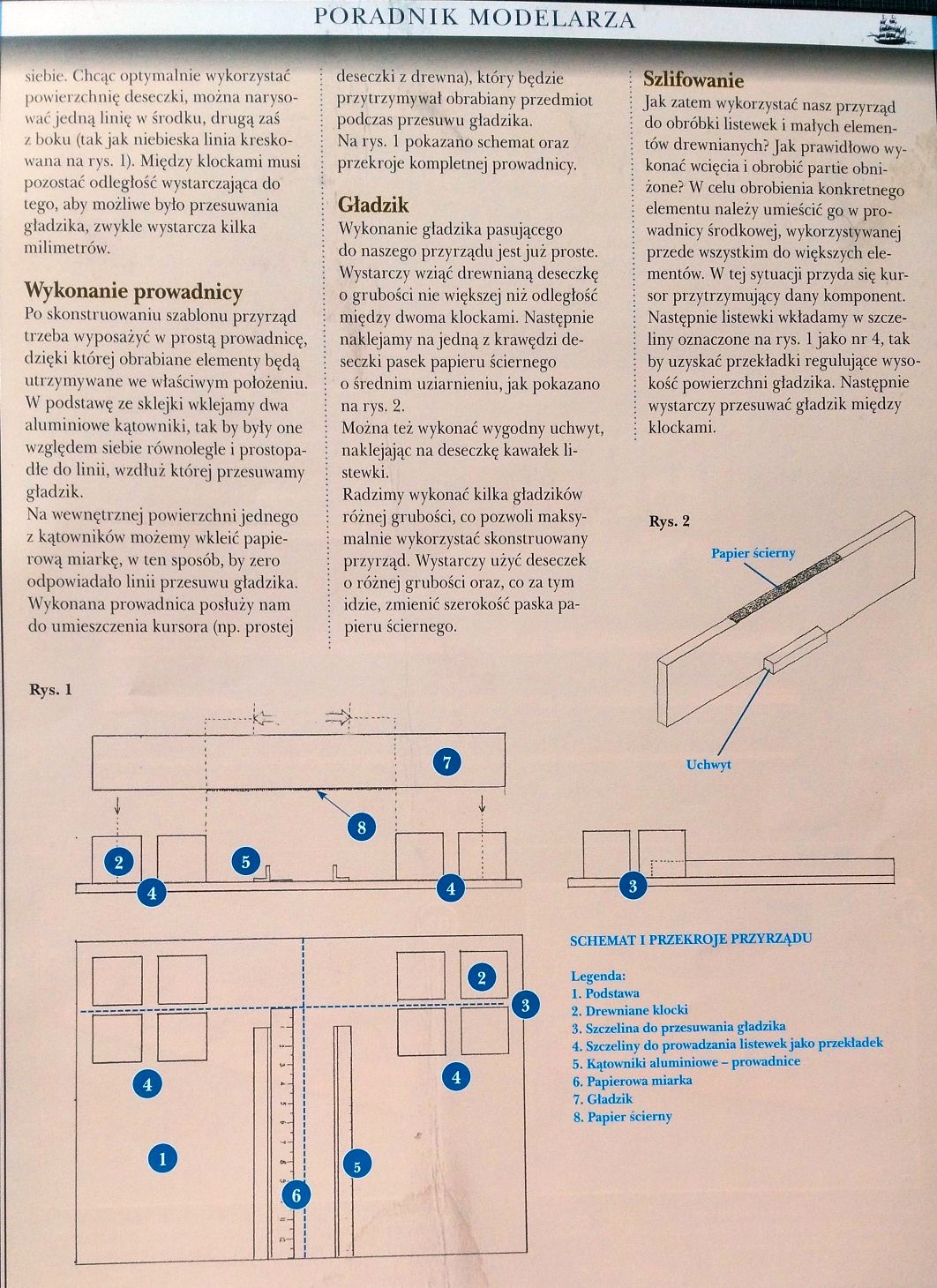

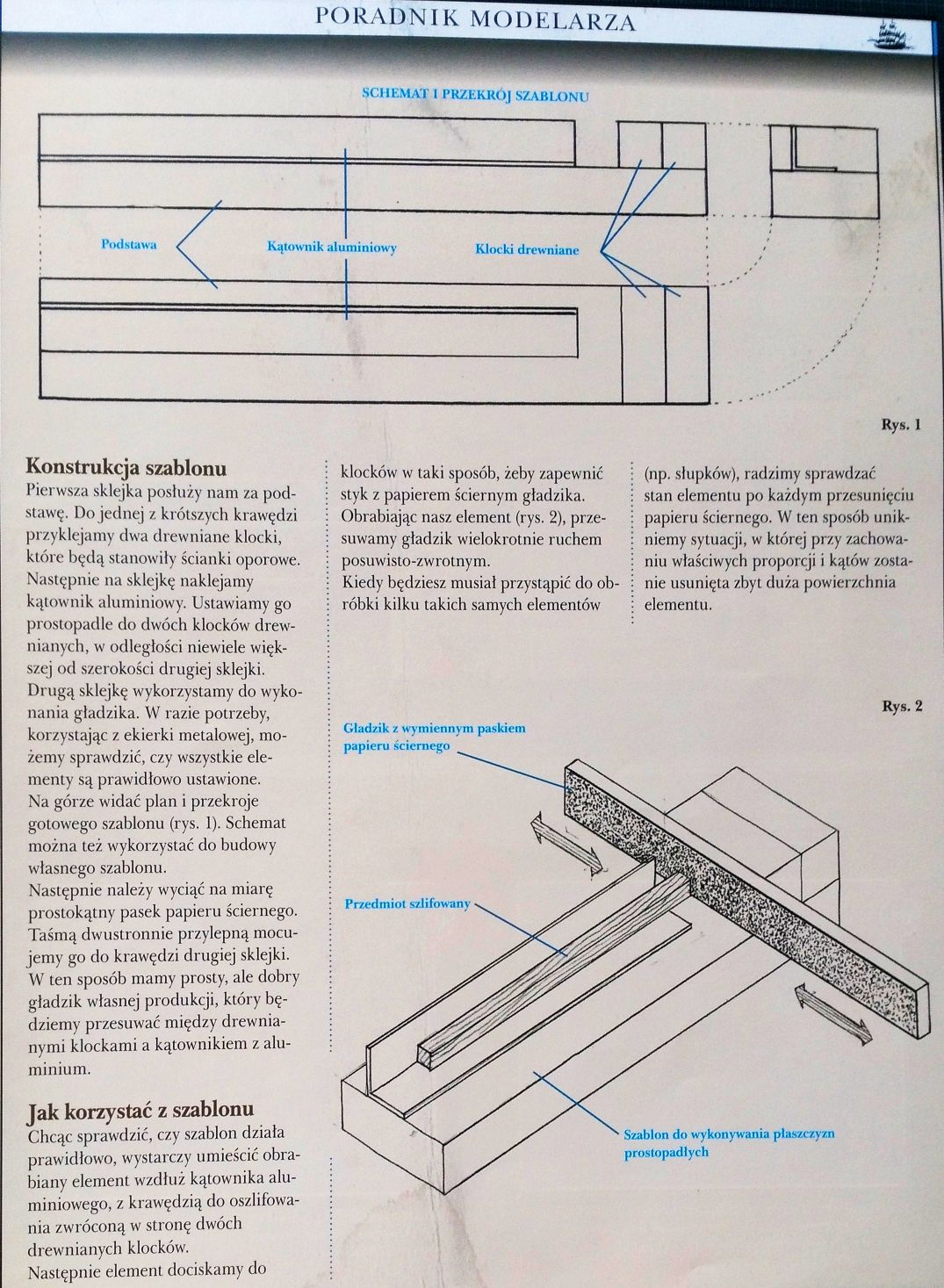

77. Przyrząd do spłaszczania powierzchni cylindrycznych

Z 65 (77) numeru kolekcji Dwunastu Apostołów

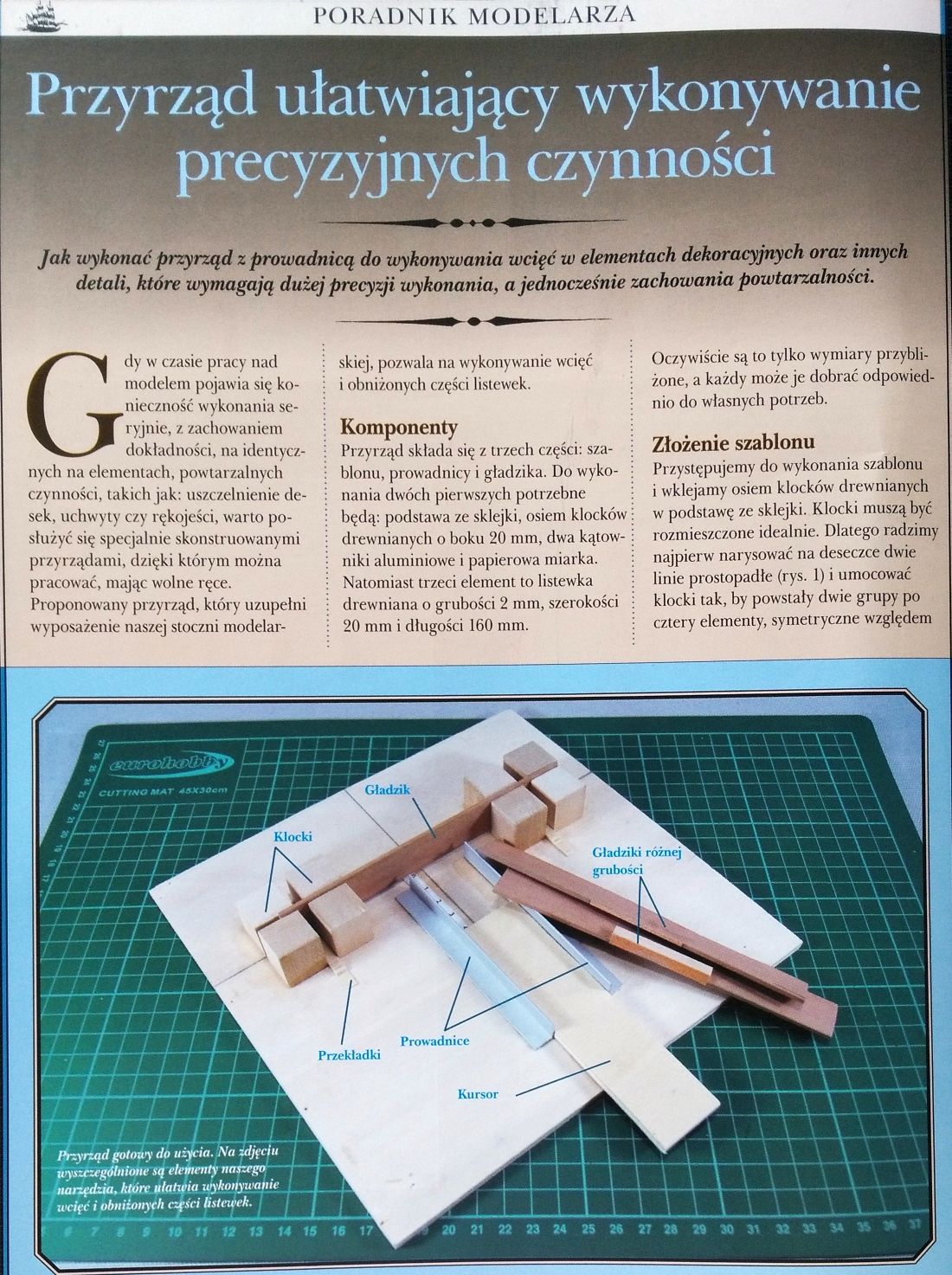

78. Przyrząd ułatwiający wykonywanie precyzyjnych czynności

Z 65 (78) numeru kolekcji Dwunastu Apostołów

Odpowiedzi

Karrex Wielkie podziękowania dla kolegi Darka, że mimo braku czasu pomógł ze zdjęciami do poradnika.

Po kliknięciu na zdjęcie, otwiera się nowe okno z dużym formatem.

Zdjęcia są również w naszej galerii.

Dzięki Darek. 8 lat temu
