macmann napisał:

Odświeżam temat Lwowa.
http://santisimatrinidad....c.php?p=364#364

Widzę, że KOGA (w osobie Emila) próbowała zebrać brać modelarską, ale temat umarł.

Lwów to bark.... zbudowany w 1868 roku. Mamy podstawę w zestawie Aresty trójmasztowego barka z 1896 roku (francuski Belem). Może ją wziąć jako podstawę kadłuba, a resztę spróbować wykonać z dostępnych zdjęć?

Porównałem BELEM - właściwie kadłub jest taki sam kształtem (trzeba przedłużyć go o jakieś 27 cm - Lwów 79m; Belem 59m) inne nadbudówki, ale umiejscowienie i typ windy, steru, napędu itp. to samo, a i rocznikowo zbliżony... A najważniejsze - mamy tu plany - a to jest to co rozbiło projekt KOGI. Cały model w skali 1:75 miałby ciut powyżej 1m

Inny pomysł - co prawda późniejsza budowa (1933) ale można go jako podstawę np. kadłuba wykorzystać.
https://allegro.pl/oferta/pm-plany-modelarskie-103-towariszcz-8964432385 - tu już tylko 17 złociszy a przecież to Gorch Fock który jest tylko ciut mniejszy od Lwowa....

Mam w firmie dostęp do maszyny Snapmaker - jest to kombajn drukarki 3D, frezarki CNC i lasera czyli to co w 2009 byłoby bardzo trudne, dziś zajmie kilka godzin. Fajnie by było jakby nasza "brać forumowa" włączyła się w projekt.

Taką mam koncepcje...



LWÓW / PROJEKT


Do projektu myślę, można podejść kilkutorowo.


1. Poszukiwanie planów statków z epoki (kilka propozycji w dyskusjach na FOW już padło), na których podstawie można wykonać własne plany.

             a) John O'Gaunt, zbudowany w 1869 r. przez Clover'a Birkenhead wg projektu Jamesa Beazley'a: 1327ts, 66.6(pp)x11.3

             b) Euterpe/Star of India 1863: 1318ts, 62.6 (pp)x10.7

      c) Chinsura 1868: 1336ts, 65.7(pp)x11.3
      d) Bengal 1868: 1338ts; 64.8x11.3
      e) Madras 1869: 1300tts, 66.6(pp)x11.3
      f) Cumeria 1869: 1336 ts; 66.6 (pp)x11.3
      g) North 1868: 1333ts, 67.2(pp)x11.3
      h) Edith Warren 1868: 1334ts, 64.9(pp)x11.3

             i) Balclutha/New Zealand or Baile Chluaidh (Gaelic) 1886 by Charles Connell and Company of Scotstoun in Glasgow, Scotland, for Robert McMillan, of Dumbarton, Scotland: 92mx11.8m


2. Poszukiwanie modeli (najlepiej "dawców") zbliżonych wyglądem do Lwowa (padły propozycje BelemTowariszcz/GorchFockROSTOCKER BARK).


3. Próby rozrysowania planów z dotychczas zebranych materiałów.

4Plan prac:

Podłużnica z rysunku Chinsury w oparciu o któryś zestaw lub wycinankę.

 Owrężenie w oparciu o któryś zestaw lub wycinankę z ewentualnym podwojeniem ilości wręg.

 Możliwa wodnica lub wodnice, ale niekoniecznie.

 Fałszywe pokłady ze sklejki (może być z grawerunkiem poszycia), ale niekoniecznie.

 W zależności od skali sklejkowe elementy burt i nadburć, ale niekoniecznie.

To taki podstawowy zarys prac nad kadłubem.
Dalej byłoby poszycie dennoburtowe, ale tu też trzeba wybrać optymalnie najlepsze rozwiązanie, bo jak pamiętamy z pracami nad Bismarkiem poszycie z listew popękało, a za bardzo nie wiem co mogłoby to zastąpić (hips?).

Może druk lub jakiś "gotowiec" z plastiku.




AD 2.

BELEM


Belem ma również ambrazury malowane jak na Lwowie



https://www.fondationbele...aracteristiques


Przypomnę, że Altaya też wydała (dawno, dawno temu) model Belema

http://santisimatrinidad....php?p=2162#2162

i DeA ma go dalej w ofercie:

https://www.model-space.c...mplete-kit.html
https://www.model-space.c...t-completo.html


i to jest zestaw Artesania Latina:



Można jeszcze pobrać w formacie PDF kilka instrukcji np. tu zeszyty 1 - 3

https://docplayer.fr/55353553-Voici-la-maquette-du-belem-que-vous-allez-pouvoir-construire-grace-aux-pas-a-pas-de-montage-fournis-a-chaque-numero-de-cette-collection.html

a na tej stronie nieco więcej:

http://www.ddenis.fr/inde...tem/30-le-belem

- nawet "odrysy" owrężenia.

https://realismaquettes.blog4ever.com/plan-du-belem
 https://static.blog4ever.com/2008/12/273639/Plan-BELEM2012_1743736.pdf


Jeszcze kilka relacji można znaleźć

https://denis-59.forumpro.fr/t167-le-belem-construction-sur-plan-echelle-1-75

12 wmtakie plany by się przydały

Pomocne są konkretne rozwiązania

72 wm

93 wm

https://www.decouvrir-mon..._guy_leroy.html


Nawet podobne (błędne na Lwowie) jest "przejście wału przez kadłub - nie było wykonane w formie takiego gigantycznego odlewu jak na modelu" (Lwowa)

94 wm

Belem - czteropiórowa śruba, jak na Lwowie




Ad. 2

GORCH FOCK

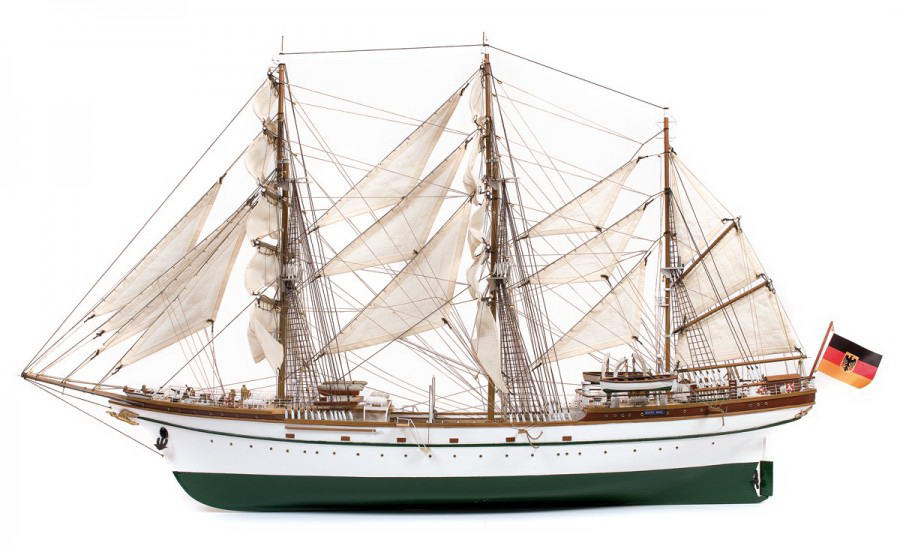

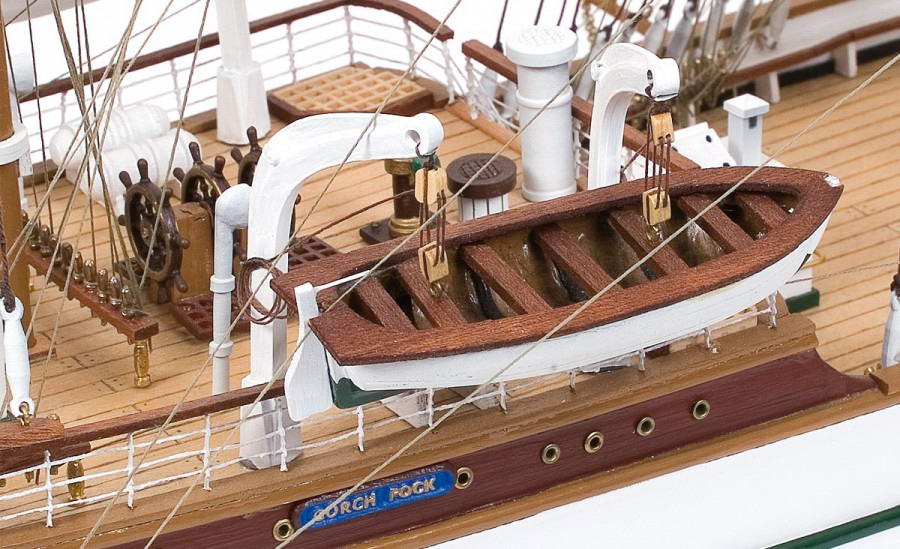

Też był w kolekcji DeA (nawet trzykrotnie - OcCre).

9 wm



Zobacz temat:
» [DeAgostini] Gorch Fock / 1:95
http://santisimatrinidad....php?p=2158#2158


Na stronie można pobrać planiki w PDF z kolekcji z 2017 r.
https://www.model-space.com/de/gorch-fock.html
https://www.model-space.c...mplett-set.html


Jakby co dysponuję nawet całą instrukcją :)
Też był wydany model kartonowy




Towariszcz / Tovarisch

Model był wydany w Planach Modelarskich 103



również w wycinance FLY








Planik z neta


JK

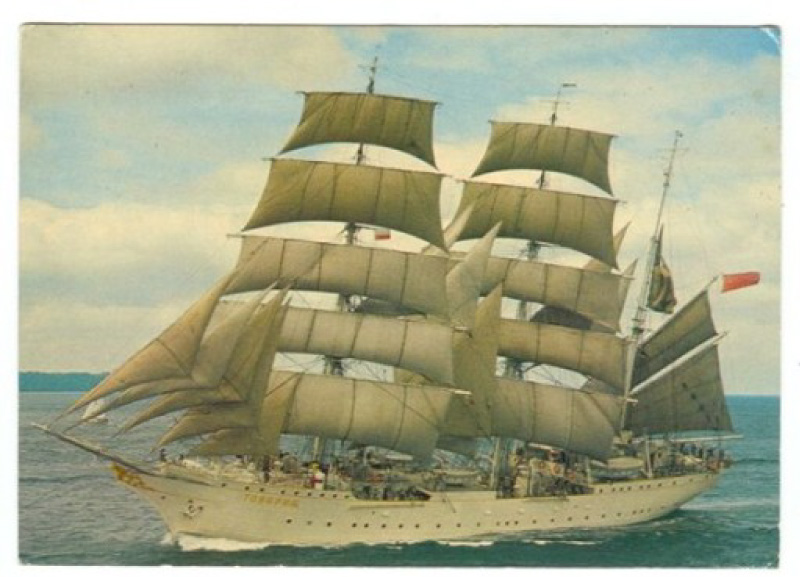

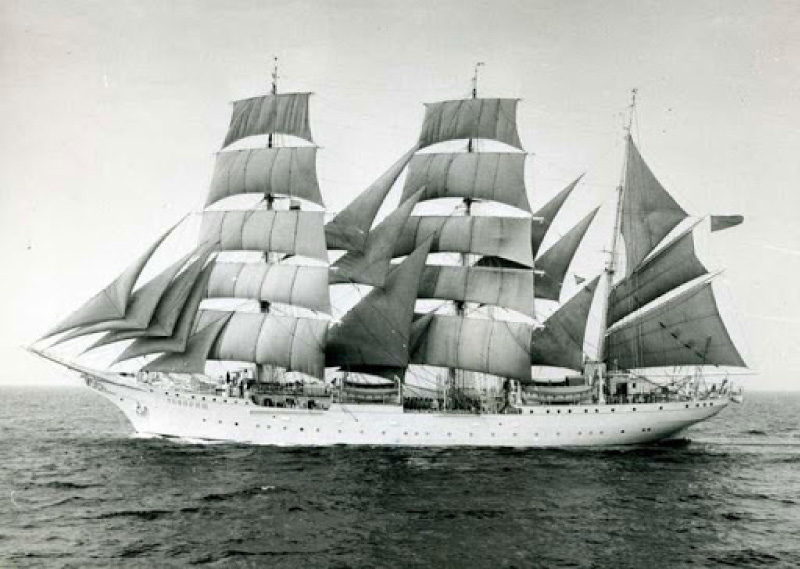

Wizerunki Towariszcza





Co do planów Gorch Fock i Towariszcza - już na pierwszy rzut oka widać różnicę w bezanmaszcie - jest dłuższy (w stosunku do pozostałych) niż na LWOWIE i nosi dodatkowe żagle nad bezanem - notabene szkoda, że LWÓW ich nie miał - wygląda to pełniej niż bez.
Ma jedną śróbę na osi kadłuba. Inaczej profilowany dziób. Fachowcy pewnie wychwycą więcej różnic.
