42 ft LONGBOAT ARMED FOR WAR 1834 SKALA 1/18

[krzysztof]

Ja mam w tym wypadku pewność.

[krzysztof]

Dziś dalsza praca nad kopytem.

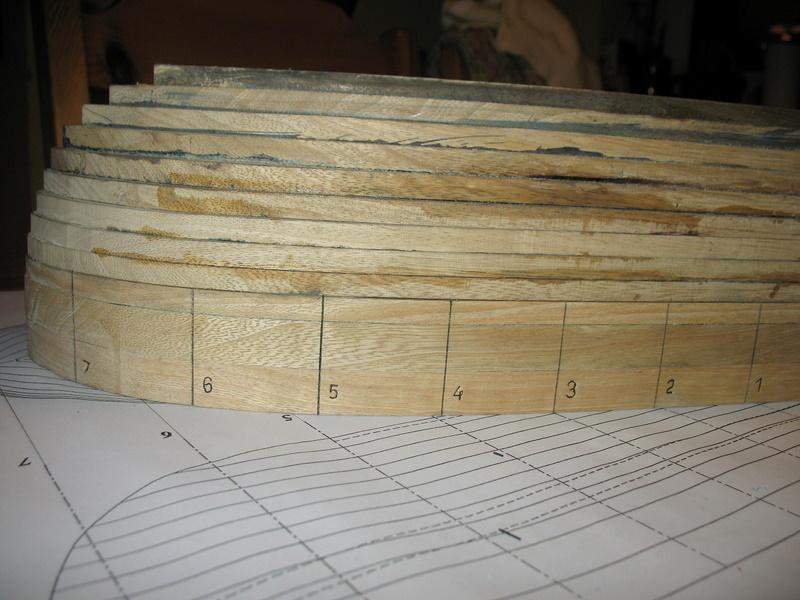

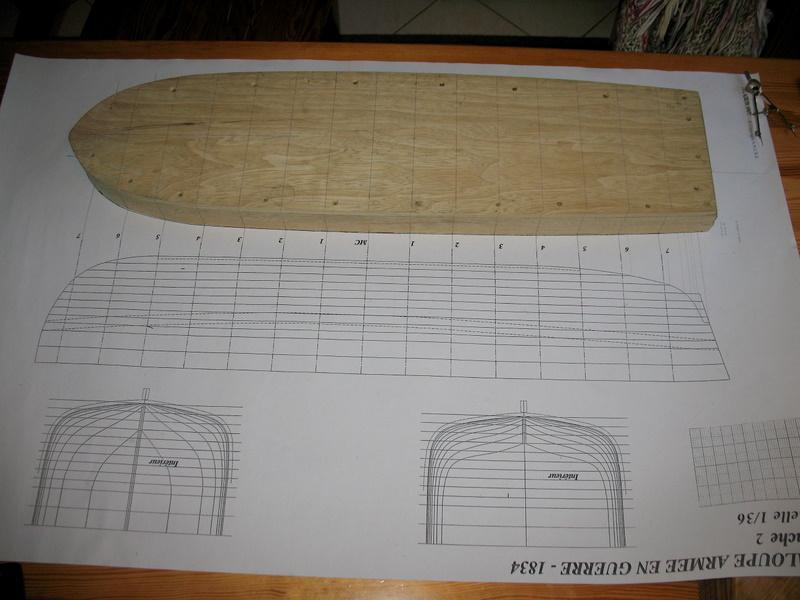

Naniosłem osie wręg na kanapkę ostatnich trzech elementów kopyta.

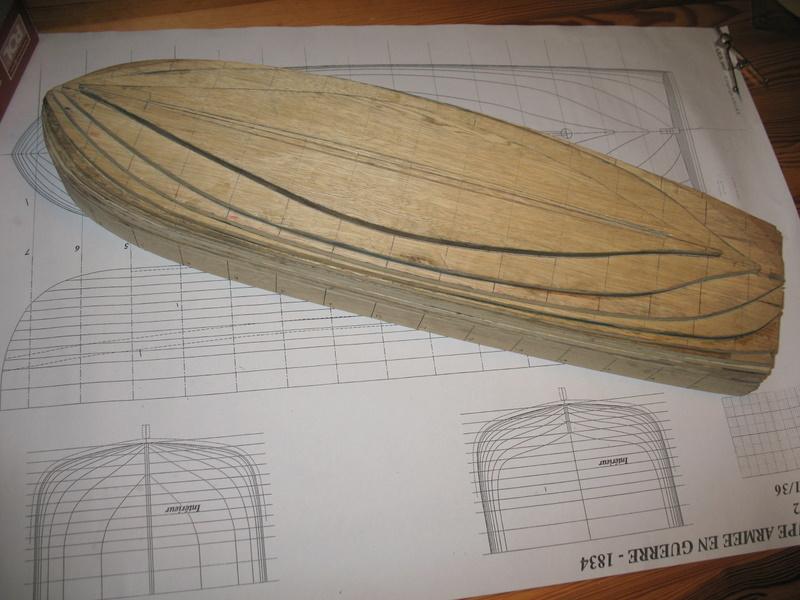

Skleiłem całość w jeden element. Waga kopyta naprawdę zacna.

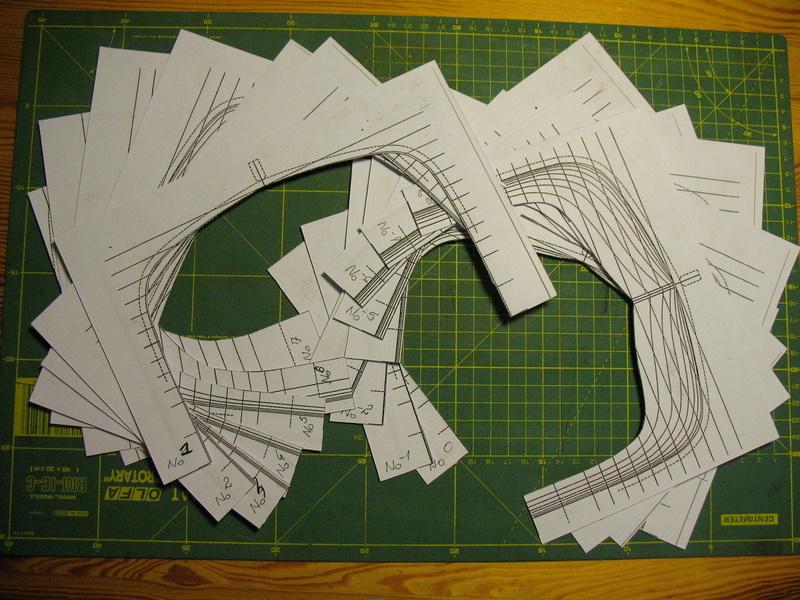

By mieć pewność, że szlif będzie prawidłowy wyciąłem, bazując na rysunkach, komplet przymiarów.



Wydruk na papierze kredowym o gramaturze 270. Wycięcie skalpelem "od ręki", z drugiej strony podkleiłem pozostałymi paskami papieru coby ciut szablonik usztywnić.

Na drugi raz, przy tej skali ,wyciąłbym w w wodnicach otwory, by kopyto odciążyć.

[krzysztof]

Sobota, zakupy zaliczone.

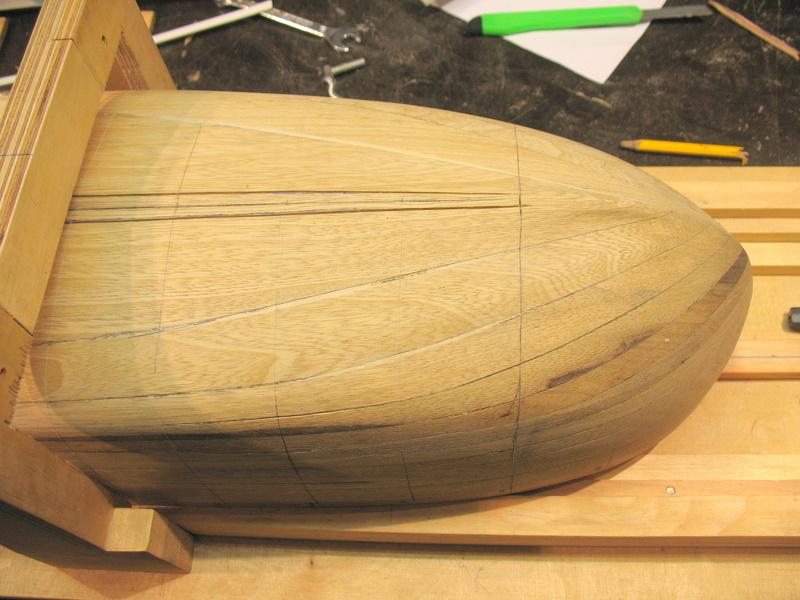

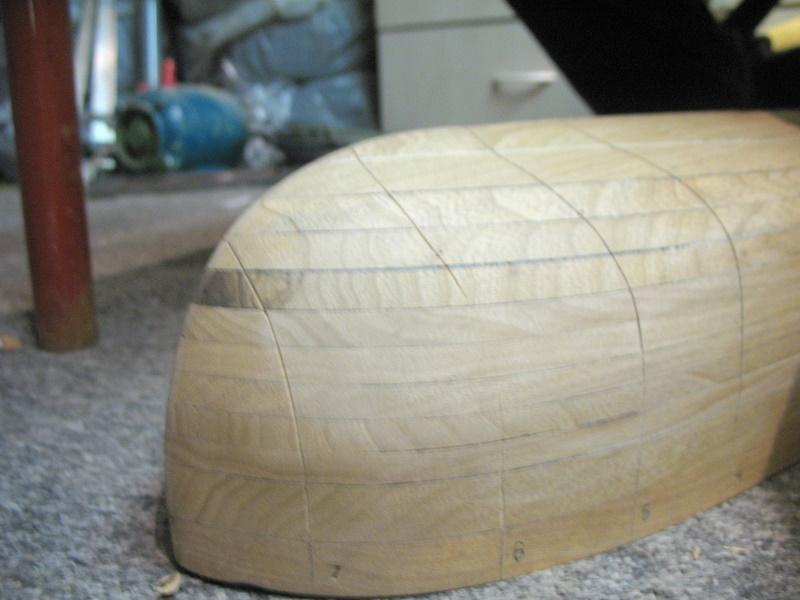

Dalsza praca nad kopytem. Nanoszę przebieg wręg.

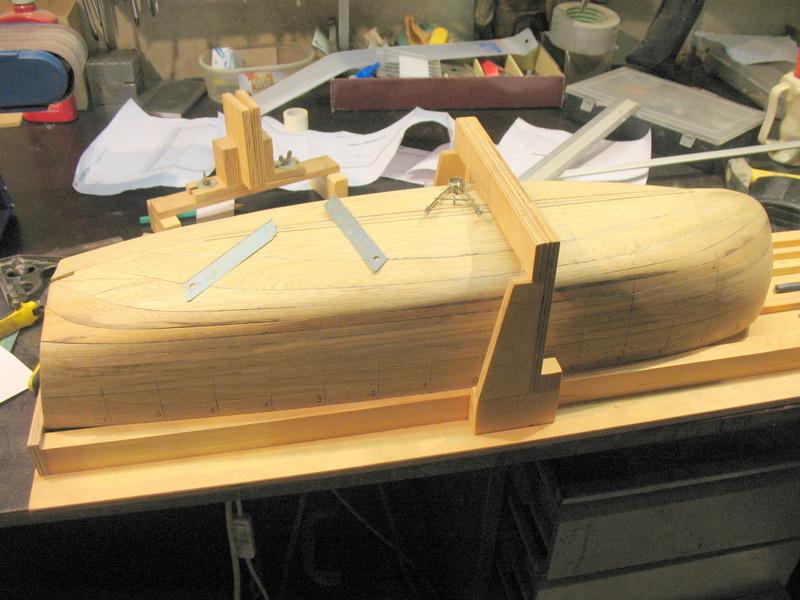

Przydała się stocznia, którą wykonałem dla K&M. Bez tego urządzenia naniesienie wręg byłoby zdecydowanie niekomfortowe, bądź wręcz niemożliwe.





Niedziela, pogoda nie sprzyja spacerom (-18 stopni) to dalej dłubię przy kopycie.

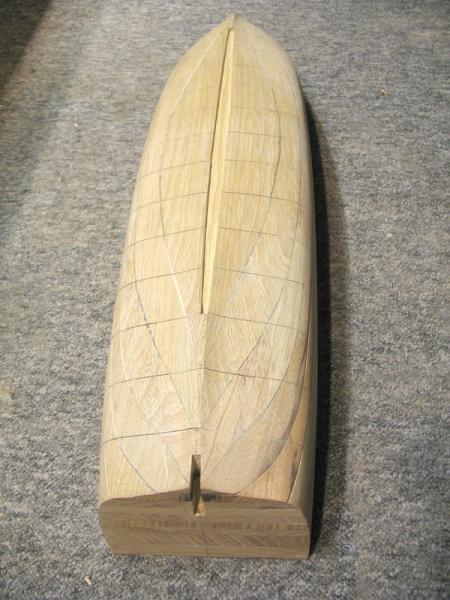

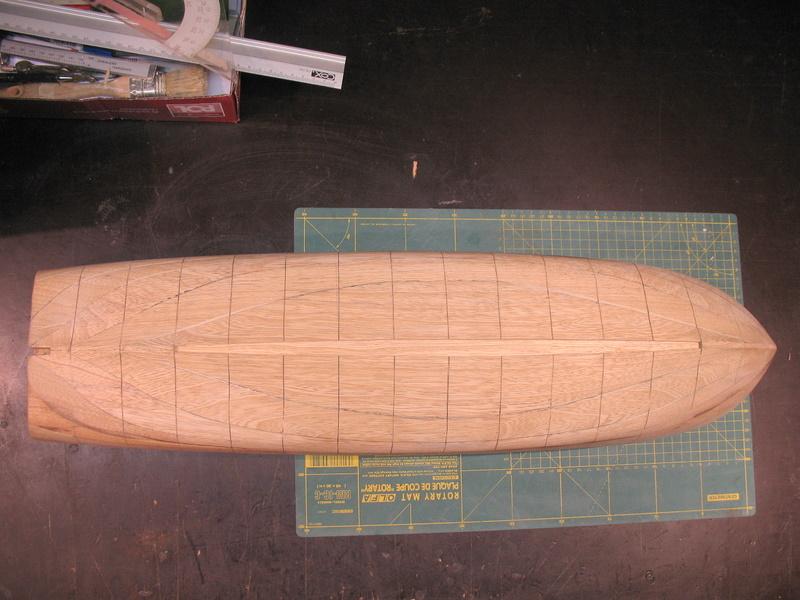

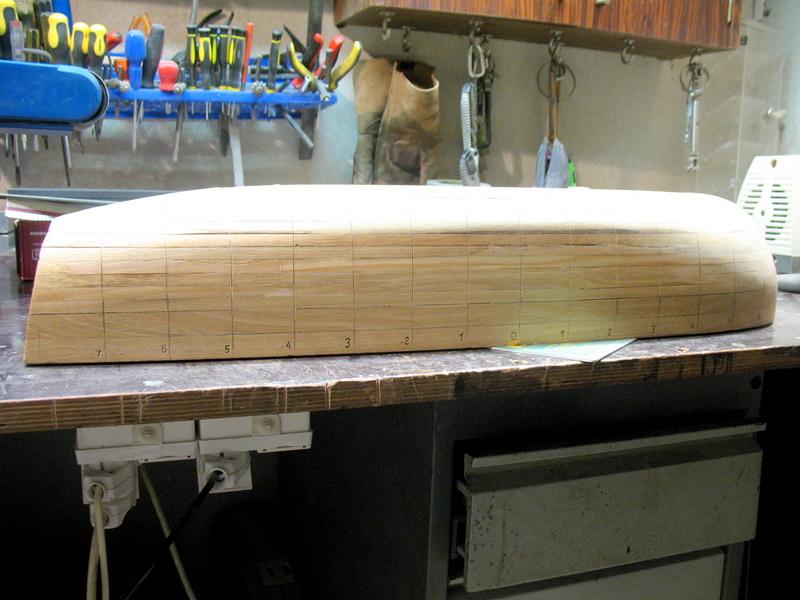

Naniosłem do końca przebieg wręg. By linia nie zatarła się, naciąłem ja tarczką dremela.
Wyciąłem otwór na falszkil, głębokość w tej skali 3,3mm

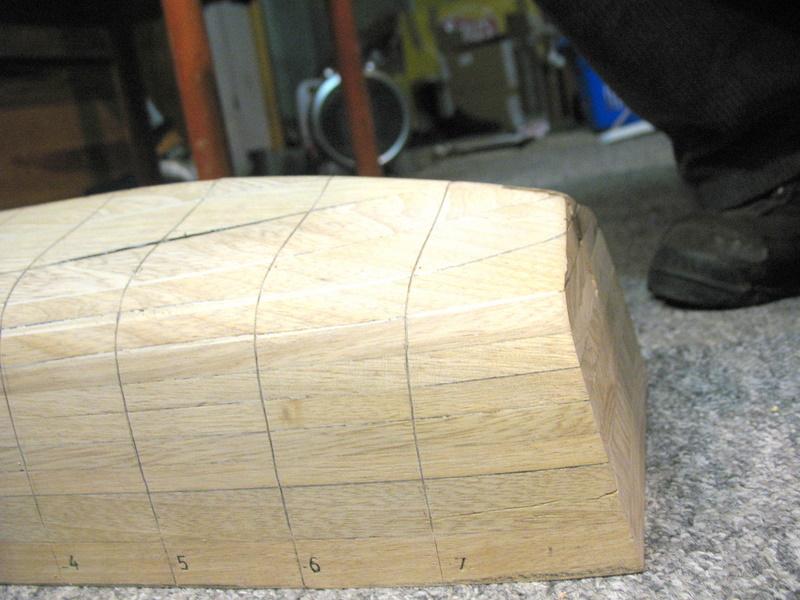

Zaznaczyłem, posługując się planami (linia przerywana na przekrojach wręg) punkty końców dennika i początki elementów burtowych poszczególnych wręg. Punkty , by sie nie zatarły nawierciłem malutkim wiertełkiem.





Jak wspomniałem w pierwszym poście prace będą szły wolno. Całość prac nad kopytem do dnia dzisiejszego włącznie, zamyka się w 43,5 godzinach.
Zastanawiam się jak wykonać wręgi. Czy grubość elementów w tej skali pozwoli na gięcie. A może będzie trzeba wycinać elementy po krzywiznach. W tym wypadku stanie przede mną konieczność zdobycia szerokich deseczek, a zużycie materiału będzie kolosalne. Przede mną również wybór drewna na szkielet. najprawdopodobniej będzie to drewno owocowe.

[Zbyszek]

No Krzysztof kawałek drewienka do kominka jest. No a teraz na poważnie jeśli pozwolisz to podzielę się swoim skromnym doświadczeniem w tym temacie, osobiście wszystkie elementy wręg wycinałem. Ze względu na to że są dzielone to aż tak szerokie deseczki nie będziesz potrzebował. Ale że tak powiem po zakończeniu boju doszedłem do wnisoku że przynajmniej cały środek mogłem spokojnie wręgi wyginać, i ty przy takim rozmiarze też to możesz zrobić. Gniesz długą listewkę co jest łatwiejsze, a potem obcinasz po wyschnięciu nadmiar i gotowe. No jeśli chodzi o resztę to się zaczynają krzywizny a przy tym rozmiarze no to niestety trzeba będzie wyciąć bo wregi idą cały czas prostopadle do kila oprócz 2 króciutki na dziobie. To jest takie moje skromne zdanie. Ale się rozpisałem jeszcze cię pouczam, sorki :)

P.S. Krzysztof przeanalizuj poszycie na rufie, szczególnie przy kilu, może ja czegoś na planach nie doczytałem, ale nie za bardzo wiedziałem jak połaczyć deseczki rufy ze stewą rufową.

[krzysztof]

Każda sugestia jest cenna. Nie odbieram tego jako pouczanie. Denniki popróbuję wygiąć. Z resztą poeksperymentujemy.Ale to dopiero za tydzień, jeśli czas się znajdzie.

Jest jeszcze jeden temat do rozwiązania w tej skali. Wręgi w swej szerokości nie będą przylegały całą powierzchnią do powierzchni kopyta. Mam na uwadze wręgi w rejonie dziobu i rufy. Zastanawiam się czy nie będzie trzeba ich podcinać od wewnątrz, tak by spasować przyleganie materiału wręgi do kopyta. W tym wypadku grubość zadana w projekcie jawi się jako ta grubość "minimalna" po szlifie. Szlif wydaje się, że będzie również konieczny przed położeniem poszycia. Czyli dwa szlify. Cały czas pod górkę już na początku.

[ryszardw]

Z powodzeniem możesz stosować elementy gięte na szablonie ale klejone z kilku warstw.Parujesz pęczek listewek smarujesz klejem i na obwodzie dociskasz.Po wyschnięciu masz sztywny element który już się nie odkształci.R.

[krzysztof]

Do post scriptum Zbyszka.
W projekcie istnieje rysunek wręgi nr -8 ( minusem oznaczyłem dla własnej wygody wręgi od "0" w kierunku rufy). Na przekroju zaznaczone są wręgi po 7 sztuk o środka. Może należy wykonać również tą -8 - wypada na samej krawędzi rufy? Z pewnością pomoże w rozwiązaniu tego problemu..

[krzysztof]

Wykonanie pakietu z wielu cieniutkich listewek - jak najbardziej ,oprócz tego, że widać będzie klejonkę w tej skali, a to już nie będzie miniatura oryginału.

[krzysztof]

[mirek]

Moim zdaniem można giąć listwy na kopycie , ale trzeba bardzo rozsądnie przygotować listwy na wręgi .Materiał na listwy musi mieć prawie idealnie proste słoje , wtedy bez problemu wygniesz je na żądany kształt oczywiście na gorąco . Ja osobiście polecałbym gruszę lub jabłoń .
Zwróć uwagę , że w wykonaniu autora planów część wręg jest wykonana ze sklejki tyczy to części dennych
