Santisima Trinidad / Karrex

Opisy budowy jednostek żaglowych
ODPOWIEDZ
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Parapety

Post autor: Karrex »

14 czerwca 2009

Parapety

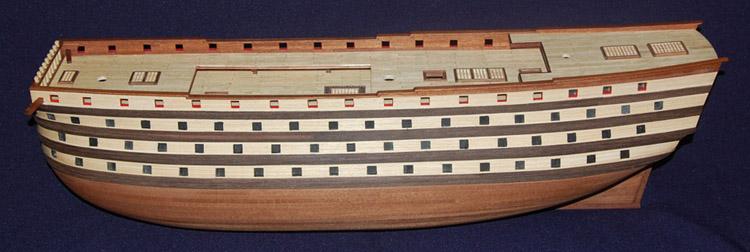

Przygotowałem listwy poręczy wyginając na gorąco do kształtu burt, następnie je nakleiłem, wykańczając burty. Wkleiłem gretingi na pokładzie rufowym.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Dopasowałem i wkleiłem górną listwę z otworami na pachoły.

Obrazek

Obrazek

Obrazek
Ostatnio zmieniony 18 gru 2020, 00:48 przez Karrex, łącznie zmieniany 2 razy.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Dziób

Post autor: Karrex »

16 czerwca 2009

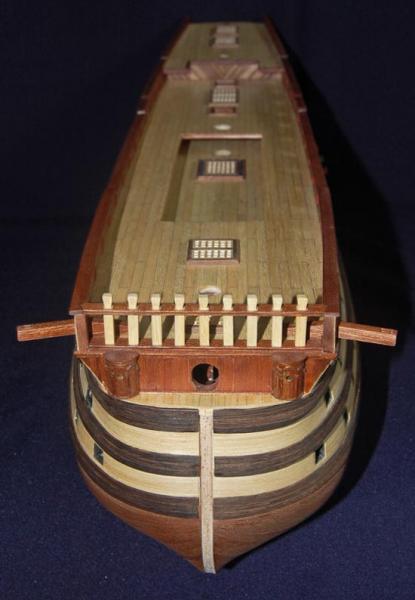

Zrobiłem dwie wersje belek pachołów dziobowych.
Prototypy drugiej wersji i wizualizacja.

Obrazek

Jednak zdecydowałem się na belki, takie jak w kolekcji.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Na tym etapie budowałem wg instrukcji DeA, po latach gdy myślałem nad waloryzacją tych pachołów znalazłem jeszcze inne rozwiązanie:
» Pachoły dziobowe
https://www.koga.net.pl/forum/7/34233.h ... 619#p56619
Ostatnio zmieniony 18 gru 2020, 01:09 przez Karrex, łącznie zmieniany 1 raz.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Kotbelki

Post autor: Karrex »

19 czerwca 2009

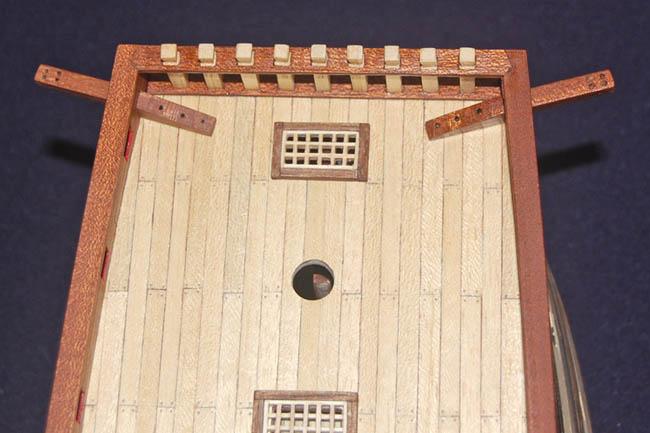

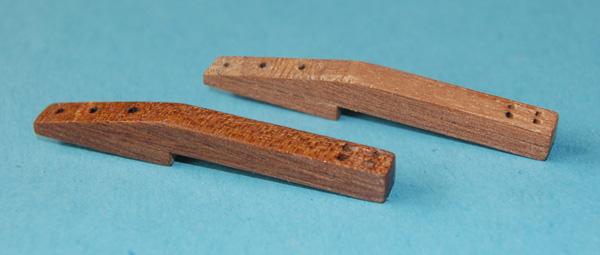

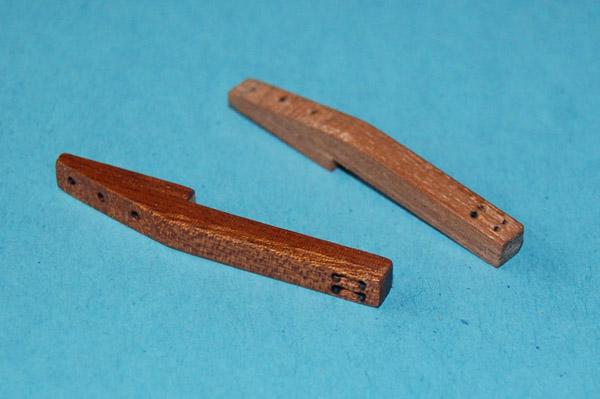

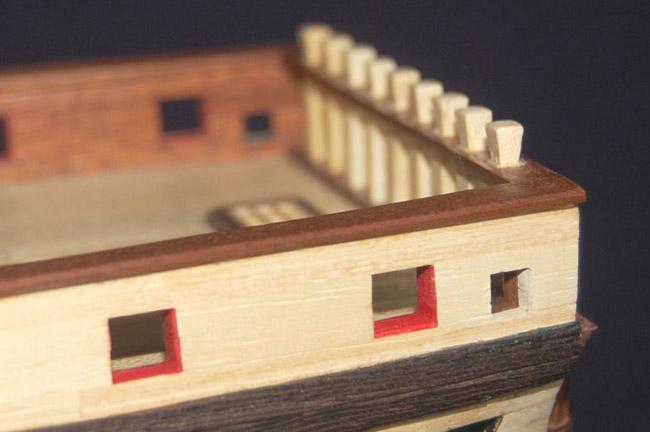

Wykonałem poręcze rufowe oraz kotbelki. Wywierciłem otwory w falszburtach na kotbelki, następnie iglakami dopiłowałem do pożądanego kształtu.

Obrazek
Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Nibybloczki w kotbelce.
Obrazek
/Kotbelki osadzone na sucho/.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Odbojnice

Post autor: Karrex »

20 czerwca 2009

Wreszcie się zmobilizowałem i wziąłem za zrobienie ostatniej odbojnicy.

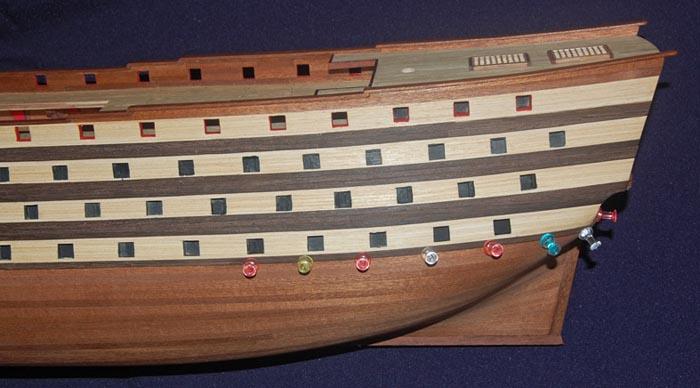

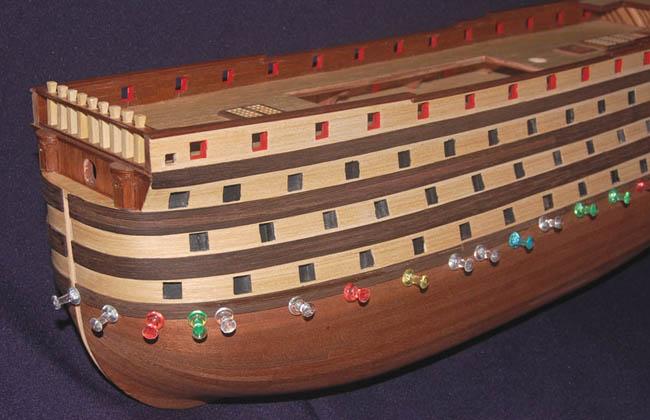

Po przycięciu listew z wenge, uformowałem do kształtu na gorąco i kolejno przyklejałem do kadłuba.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Obrazek

Obrazek

Wreszcie zapanowała symetria ;).
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Odbojnice

Post autor: Karrex »

22 czerwca 2009

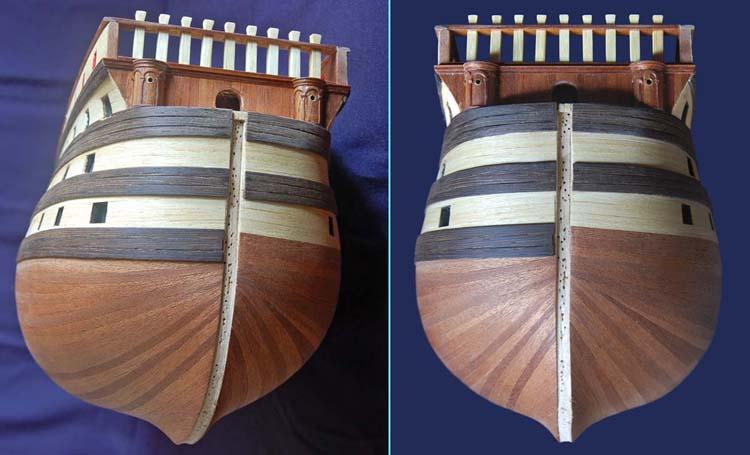

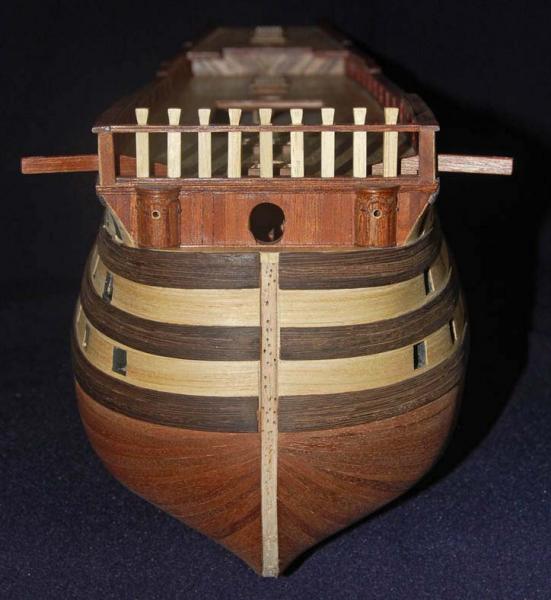

Wzmocnienia dziobu. Dopasowałem i wkleiłem listewki z wenge między odbojnicami na dziobie.

Obrazek

Obrazek

Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Laur

Post autor: Karrex »

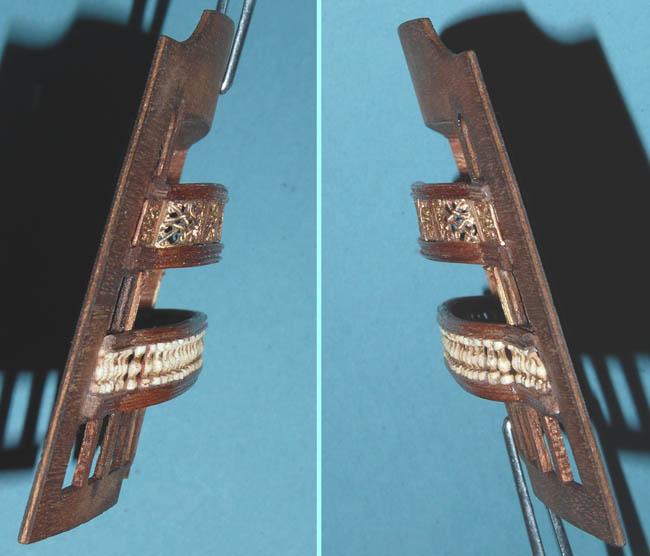

Dalej pracuję nad drutoplastyką. Wszystkie elementy mam już zrobione, wklejone, jutro ...hmm... dziś wklejam poręcz i chyba zamykam temat drugiego balkonu.

Obrazek

Obrazek

Obrazek

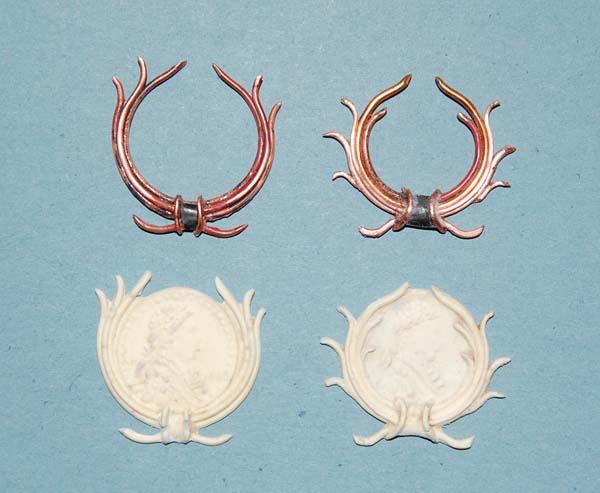

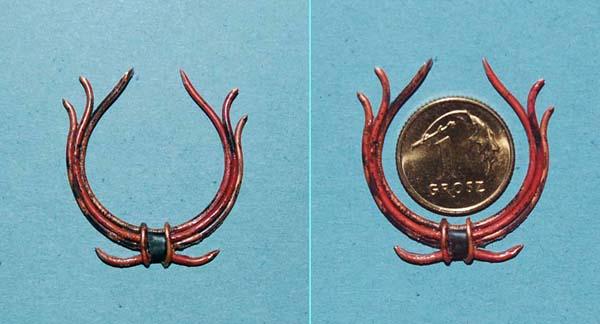

To drucenie tak przypadło mi do gustu, że zrobiłem z drutu miedzianego (0,6; 0,8 mm do 1 mm) prototypy laurowe herbu do ozdoby galerii rufowej (druciki sklejałem CA, ale pewnie można lutować).

Obrazek

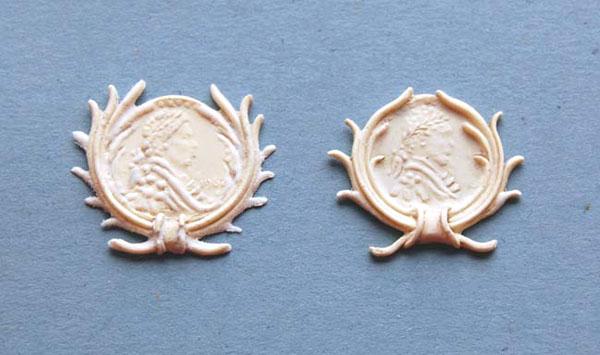

W modelinie odcisnąłem monetę, która pasowała mi wielkością, następnie "narządkiem" zlikwidowałem napisy i igłą dołożyłem dodatkowe elementy, aby upodobnić do wizerunku (prawdopodobnie) króla.

Obrazek

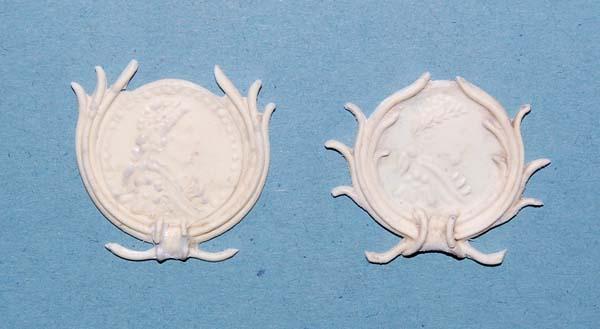

I odlałem z Distalu.
Obrazek

Są to elementy wyjściowe do dalszej pracy, tym razem twórczej :).
Obrazek

Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
oksal
Posty: 1879
Rejestracja: 04 gru 2010, 21:55

O:Santisima Trinidad / Laur

Post autor: oksal »

Ten distal, to nie tylko klej;) Swego czasu Adam Korobacz przy swoim Granado polecał tez "masę plastyczną"- nie pamiętam nazwy stuf? stef?- używaną do wyrobu figurek.
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Laur

Post autor: Karrex »

oksal napisał:
... "masę plastyczną"- nie pamiętam nazwy stuf? stef?- używaną do wyrobu figurek...

GreenStuff - masa modelarska (do rzeźbienia, wypełniania), znam, dzięki.
Potrafię rzeźbić, ale pokazuje alternatywne rozwiązania dekoracji dla tych co nie potrafią.

Jest tych mas trochę. Kolega polecał mi:
Milliput
Milliput Superfine czy Milliput Standard / masa modelarska (do rzeźbienia, wypełniania)

Obrazek>>klik foto<<

Milliput to dwu składnikowa masa epoksydowa (podobna do masy Green Stuff). Po zmieszaniu twardnieje na kamień w temperaturze pokojowej po około 3 - 4 godzinach. Po stwardnieniu materiał można obrabiać mechanicznie (np. szlifować, łamać itp. po co łamać???) Idealna do rzeźbienia.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Herb

Post autor: Karrex »

Do rzeźbienia te masy są super /zwłaszcza w rękach fachowców:)/.
Obrazek<<klik<<

W zamierzchłych czasach, gdy nie było takich cudeniek, model do odlewu robiłem z wosku dentystycznego;)

Ale niezależnie z czego jest zrobiony model, to jeszcze trzeba poprawnie zrobić formę i odlać produkt finalny z żywicy:).

Szukając bohatera na ozdobę rufy JanaChrzciciela, zrobiłem odlew, do którego za wzór posłużył gadżet z pewnej gry;)
Obrazek

Obrazek

Obrazek

Herb po patynowaniu.
Obrazek

Po odlaniu z żywicy, powinno się pod ciśnieniem pozbyć pęcherzyków powietrza z odlewu /za pomocą np. odkurzacza/. Przy tych maleństwach nie ryzykowałem ;):laugh:.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Balkony

Post autor: Karrex »

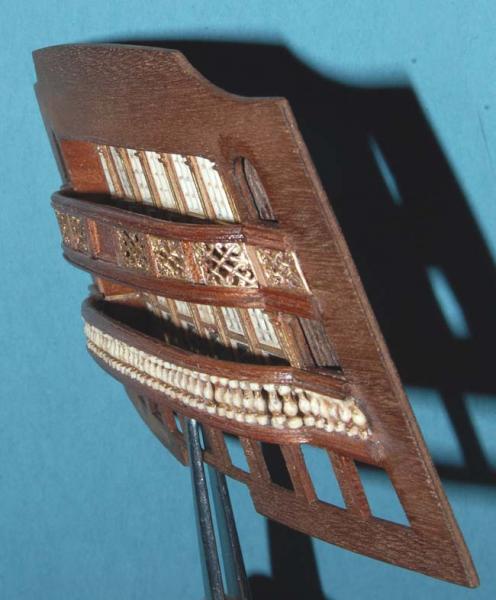

Plan wykonałem, poręcz wklejona.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

;)
Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
