O:Santisima Trinidad / Planki

Post autor: Karrex »

08 Października 2008

Wypełnienie na dziobie wykonałem z wawy - bardzo lekkie, miękkie i łatwe w obróbce drewno.

Obrazek
Listwy wykończeniowe na dziobie zrobiłem z meranti (inaczej niż w kolekcji),
i położyłem je tak, aby częściowo zakrywały listwy pierwszego poszycia burt.

Obrazek

Obrazek

I wypełnienie na rufie wyprofilowane do kształtu.
Obrazek

30 października 2008

Początek pokrywania fornirem meranti; jasny fornir to modyfikowany - druga warstwa na burtach.

Obrazek

Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Planki

Post autor: Karrex »

12 listopada 2008

Dalszy ciąg kładzenia drugiej warstwy poszycia.

Obrazek

Jasny - fornir modyfikowany.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Deskowanie na rufie.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Planki

Post autor: Karrex »

14 listopada 2008

Wykonałem kilka detali: opętniki grotmasztu, ubikacje oficerskie, gretingi, listwy barierki dziobowej.

Obrazek
Tło - fornir modyfikowany.

Zakończyłem plankowanie.
Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Ostatnio zmieniony 18 gru 2020, 00:32 przez Karrex, łącznie zmieniany 1 raz.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Korekta stewy

Post autor: Karrex »

20 listopada 2008

Wpadka. Chciałem pominąć w relacji korektę tego błędu, ale myślę, że zamieszczę ku przestrodze.
Fotki, które pokażę nie są konsekwencją rozpadu związku małżeńskiego ;-), lecz pośpiechu i błędu z tegoż wynikającego :evil:.

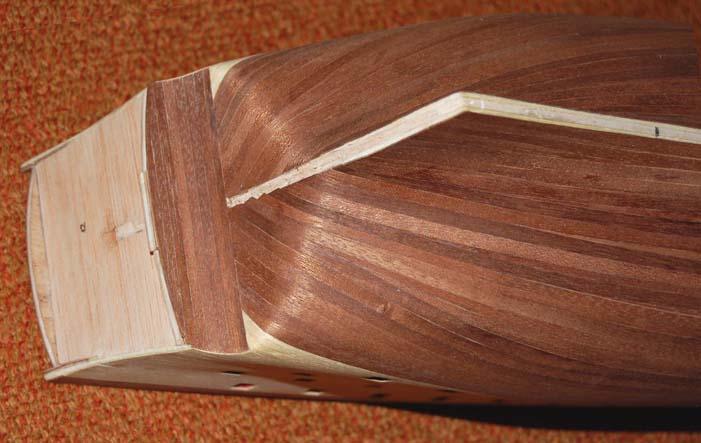

W trakcie poszywania uświadomiłem sobie, że niewystarczająco ścieniłem pierwszą warstwę na stewie rufowej (ok. 2mm).
Znalazłem 3 rozwiązania
zerwać listwy (ok. 20) i ścienić feralne miejsce,
zostawić szersze (najmniej ten pomysł mi się podobał, choć widziałem kilka relacji z szerszą stewą),
zwęzić po plankowaniu rozcinając stewę i sklejając ponownie.
"Szczęśliwie";) wybrałem trzecie rozwiązanie. Ukończyłem plankowanie i przystąpiłem do realizowania korekty.

Obrazek

Obrazek

Obrazek

Obrazek

Rozciąć łatwo, ale skleić utrzymując odpowiednią szerokość to już nie tak łatwo. Stanowczo nie polecam.
Teraz mając to doświadczenie wybrałbym 1-sze rozwiązanie czyli odklejanie listew.

I sprawdza się stara zasada
POŚPIECH WSKAZANY JEST TYLKO PRZY ŁAPANIU PCHEŁ
Ostatnio zmieniony 18 gru 2020, 00:33 przez Karrex, łącznie zmieniany 1 raz.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Balustradka

Post autor: Karrex »

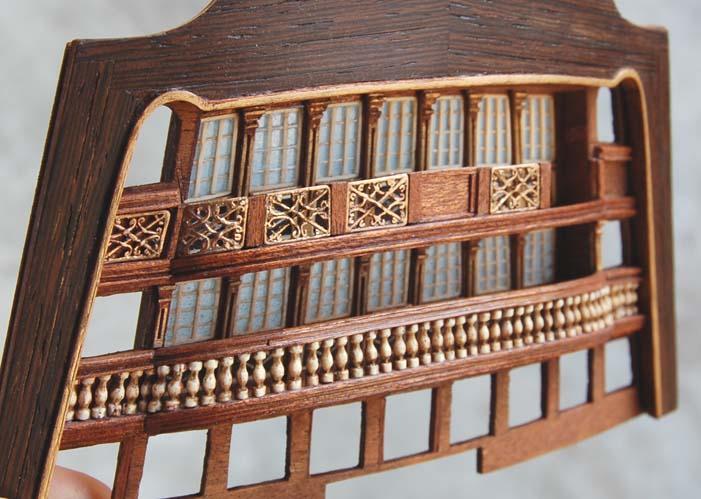

Szybka relacja z prac balkonowych.
Kolejny detal.
Obrazek
To jest ten element od którego zacząłem pracę nad górną barierką.
Obrazek

Obrazek

Obrazek

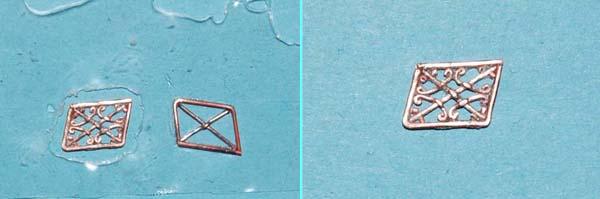

Ze względu na technologię, następny detal postanowiłem robić już obły. Zrobiłem szablon, żeby ustalić kształt i obłość tego detalu.
Obrazek

Wykonałem detal wg szablonu i myślałem, że ze względu na krzywiznę, przysporzy mi więcej problemu ;).

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Odbojnice

Post autor: Karrex »

30 listopada 2008

Przybyły nowe elementy: ster i stewa dziobowa.

Obrazek

Obrazek

Obrazek

Odbojnice
Przystąpiłem do wklejania listew odbojowych z wenge*. Listwy giąłem do kształtu kadłuba na gorąco.

Obrazek

Stewa wstawiona na sucho.

Obrazek

Obrazek

Obrazek

Obrazek
__________________________

*) Wenge (pasiak lub modyfikowany) - fornir, obłóg, ciemnobrązowy, po lakierowaniu prawie czarny, dość twardy i niestety rozszczepia się przy wyginaniu.

Obrazek
Ostatnio zmieniony 18 gru 2020, 00:40 przez Karrex, łącznie zmieniany 1 raz.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Odbojnice

Post autor: Karrex »

3 grudnia 2008

Dalsze wklejanie odbojnic, stewa wstawiona na sucho.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Odbojnice

Post autor: Karrex »

5 grudnia 2008

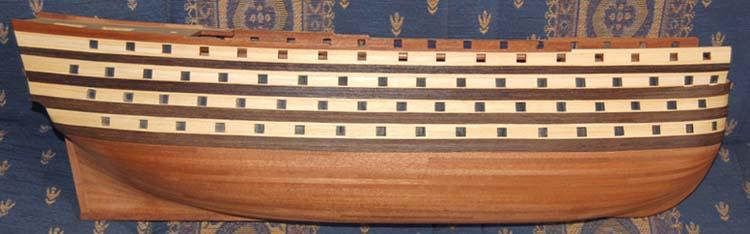

Skończyłem wklejać odbojnice na sterburcie.

Obrazek

Obrazek

Obrazek

Na tym etapie zdarzyła się półroczna przerwa pracy nad kadłubem ST. Ale nie próżnowałem ;), waloryzowałem kadłub Santa Marii.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Roundhouse

Post autor: Karrex »

Przedstawiałem już na fotce zbiorczej ubikacje oficerskie, teraz poświęcę im trochę czasu.
Ubikacje wykonałem nieco inaczej niż w kolekcji, oklejając meranti (i sapeli - ścinki mi się już zmieszały) i dodając "gzymsik".

Obrazek

Obrazek
Wizualizacja jak zamierzam wykończyć ten detal.
I pierwsze próby - łuki i jasne pilastry.
Obrazek

Usunąłem jasne pilastry i wkleiłem ciemne.
W pierwszej wersji zamierzałem złocić szlagmetalem (więc jasne nie miały znaczenia),
ale gdybym zmienił zdanie i chciał zostawić w drewnie, będzie jak znalazł ;-)

Obrazek

Obrazek

Obrazek
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

O:Santisima Trinidad / Roundhouse

Post autor: Karrex »

10 czerwca 2009

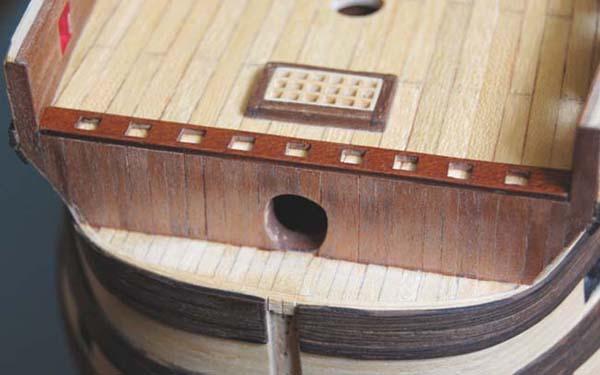

Po przerwie prace zacząłem od dopasowania i przyklejenia gniazda tralek balustrady.

Obrazek

Obrazek

Następnie wkleiłem ubikacje, wykańczając gzymsikiem (później dopasuję do belki i listwy kosza)
Obrazek

Obrazek

Obrazek

Czekając na wenę twórczą, zrobiłem projekty dwóch rozwiązań wykończenia dziobu.
Wersja ascetyczna, prostsza:
Obrazek

Wersja pełniejsza, nawiązująca do zdobień na ustępach:
Obrazek
