Victory przekrój - budowa

[mirek]

Mnie się wszystko bardzo podoba , ale mam parę uwag.
Po pierwsze i chyba najważniejsze:
To nie jest moim zdaniem próba tylko rzetelna relacja a rysuneczki mogły by być publikowane w dziale Pliki do pobrania
Po drugie:
Lubie czytać i oglądać Twoje relacje bo są super i wielu kolegów może się wiele nauczyć , tylko ja nie cierpię obracać monitorem lub kłaść się na boku aby obejrzeć fotki ;)
Czy tak nie było by lepiej ?

[RomekS]

W dziale Pliki do pobrania załączyłem stocznię, wręgi i pokłady.
http://koga.net.pl/component/option,com_remository/Itemid,306/func,select/id,11/
Wymiary 1:1.

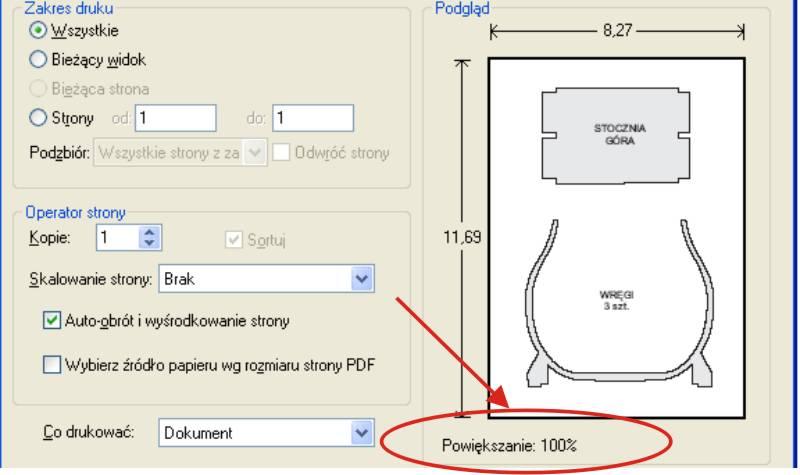

Otworzyć, wydrukować (100% !!!)) na papierze samoprzylepnym, nakleić na PCV 4 mm,
wyciąć i okleić listewkami. I będzie kadłub V.

Na razie są trzy pliki:

1. Pokłady
2. Wręgi i stocznia
3. Stocznia dół

Dodałem 4 plik
4. Filary

Można by je umieścić razem

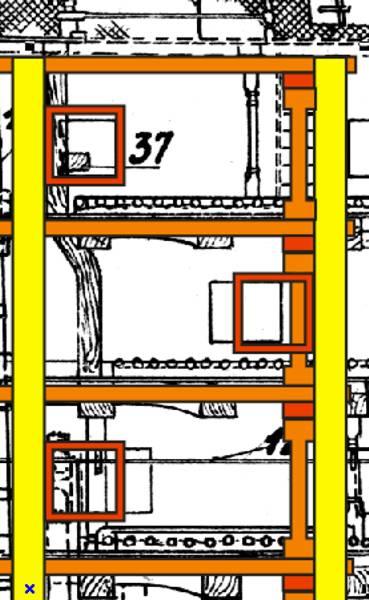

Mierząc odległości na PM, będą rozbieżności w rozmieszczeniu otworów strzelniczych.
Nie będę ich niwelował i skrzynki przykleję bezpośrednio do wręg.

[RomekS]

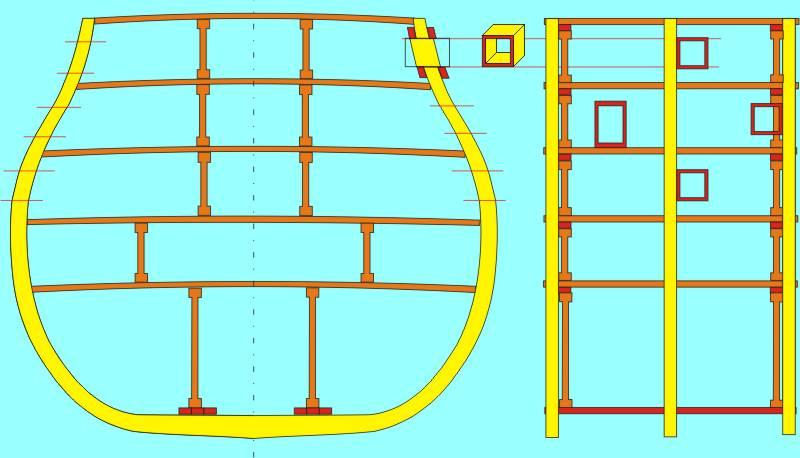

Tak to będzie wyglądało.
Też zastosowałem "niebieskie tło"...:woohoo:
.

[RomekS]

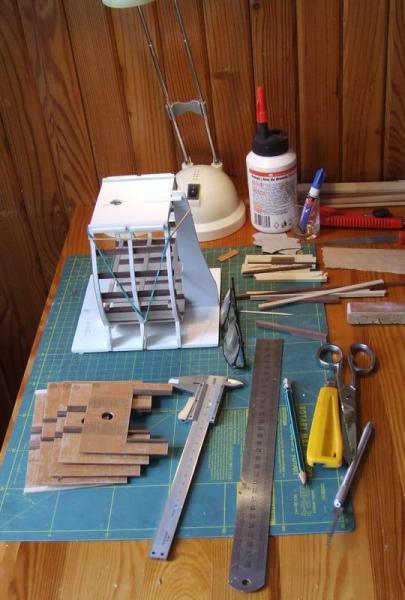

Parę fotek z postępów prac z dzisiejszego popołudnia.

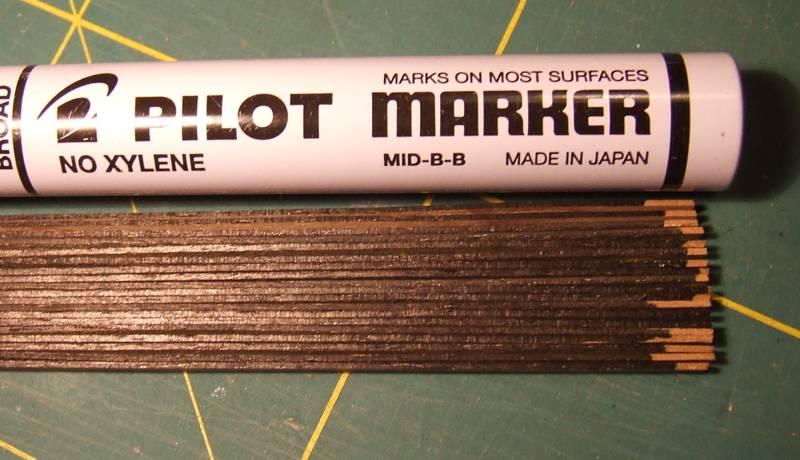

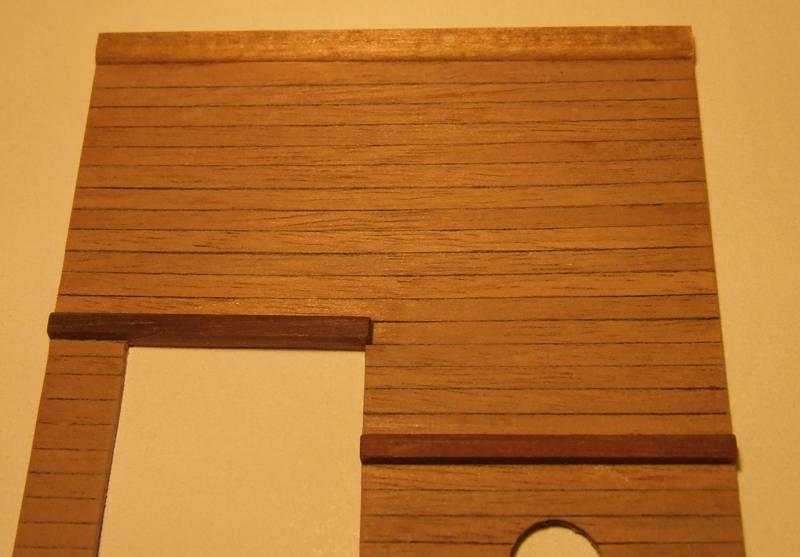

Listewki pokładowe 3 mm są z forniru orzechowego.
Jeden z boków listewki jest czerniony markerem.
Przyklejane na Pattex i moczone pędzelkiem z drugiej strony.
Po wyschnięciu pokład wygnie się.
Aby wygiąć go w drugą stronę trzeba listewki jeszcze raz zmoczyć i całość
przykleić do pokładników, pod które wcześniej wklejamy podpory.
Niestety podpory pokładu najniższego (wg. mojej numeracji 1-go)
zostały wklejone nie w tym miejscu co trzeba. Sugerowałem się ST
i własną logiką zamiast zerknąć w plany. Po przyklejeniu i zamknięciu
pokładem wyrwanie ich i wstawienie na swoje miejsce bliżej stępki
byłoby bardzo trudne, szczególnie tych ze środkowego pokładnika.
No cóż, tak zostanie. Model się od tego nie zawali, aczkolwiek
robiłem przymiarki do wyrwania filarów. Siedzą mocno, bo pokład
je nieźle docisnął a i klej zrobił swoje.
Ci co nie znają V nie będą widzieć, a Ci co znają nie muszą się chwalić, że widzą...
Natomiast Ci co zechcą robić, niech zrobią to już poprawnie.

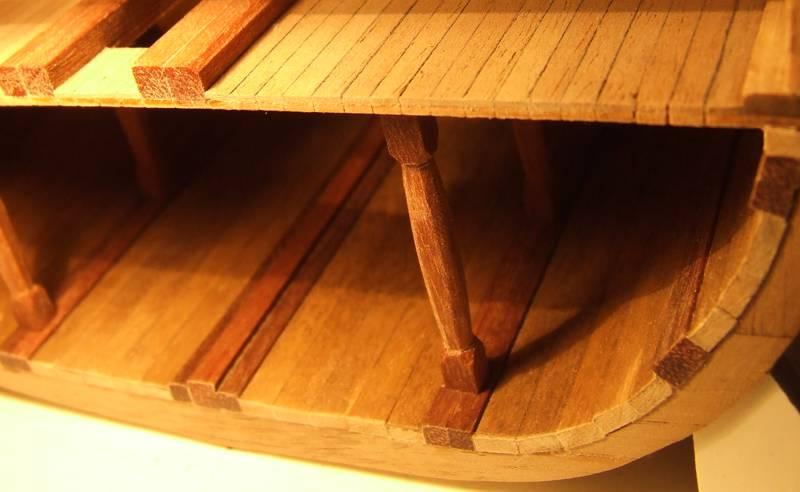

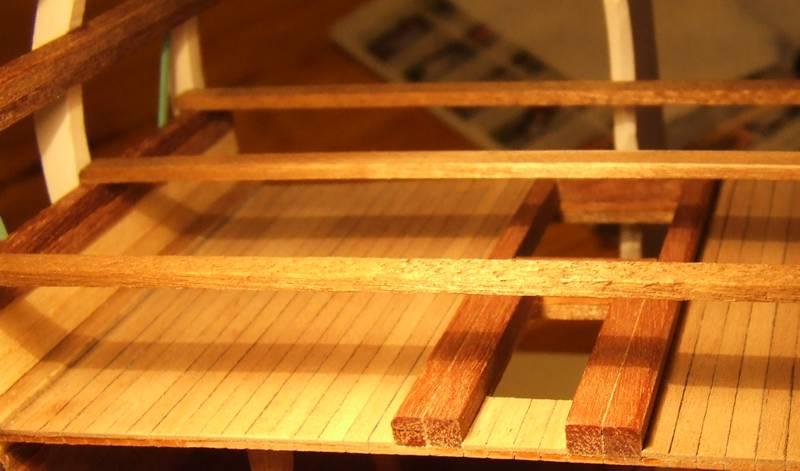

Sposób wklejania pokładników dolnego pokładu działowego (Nr2.) Listewka 4 x 2 mm.
Filary 4 x 4 mm o odpowiedniej wysokości, wstawione już w odpowiednie miejsce,
wygną je w łuk i pokład nie będzie płaski.
Tak jest w przypadku pokładu najniższego.

[RomekS]

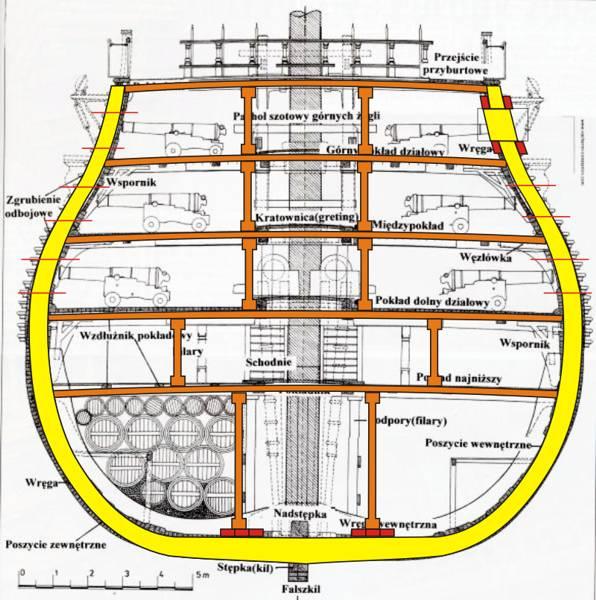

Znalazłem skan przekroju z Modelarza (Nr.zapomniałem - mam w domu).
Ponieważ to Dział Projektowanie w związku z tym kilka słów o projekcie przekroju.

Jak już wspomniałem mam sporo materiałów o V i istnieje możliwość ich porównania.
Opiszę to na podstawie tego skanu, który wpadł mi w ręce już
po wykreśleniu wręg z innego planu. Okazuje się, że jest pełna zgodność skanu
z moimi wektorowymi wręgami.
Najpierw otwieram fotkę lub skan w Corel PP i kadruję wybrany element w tym przypadku
przekrój poprzeczny. Następnie kopiuje go, przenoszę do CorelaDraw i
nakładam wykreślone wcześniej wręgi. Następnie skaluję obrazek bitmapowy
w sposób proporcjonalny do wektorowo wykreślonych wręg (w tym przypadku z innego planu).
Można skorzystać z warstw, chociaż przy dwu elementach nie jest to konieczne.
Zresztą widać wszystko na foto.
Są małe rozbieżności. Myślę, że do przyjęcia.

[Zbyszek]

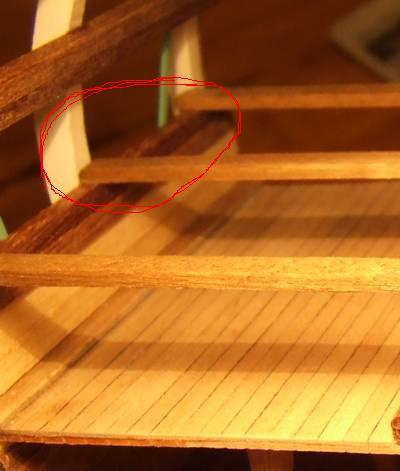

Romku mamy pytanie co z przestrzeniami pomiędzy pokładnikami opierającymi się o belkę, trochę to nie jest zgodne z orginałem, czy tak pozostanie czy jest to tylko chwilowa przymiarka.

[Travis22]

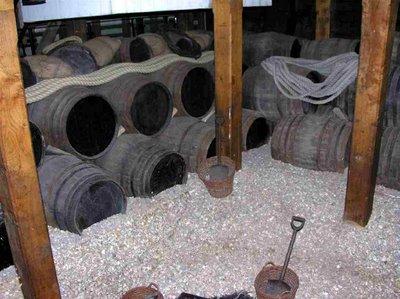

Romku belki podtrzymujące pierwszy dolny pokład są o przekroju kwadratowym. Dopiero bele podtrzymujące kolejne pokłady są zaokrąglane.

A generalnie gdyby w Polsce budowano autostrady z taka prędkością jak Twój V to byśmy byli najlepiej rozwijającym się krajem 3-go świata.
[img]http://koga.net.pl/images/old_forum/bez tytulu01.jpg[/img]

[RomekS]

Znalazłem Marcin tę fotkę.
Jeszcze raz dzięki za materiały.
Zobaczę, może uda mi się wyrwać te filary i zastąpić
prawidłowymi w prawidłowym miejscu.

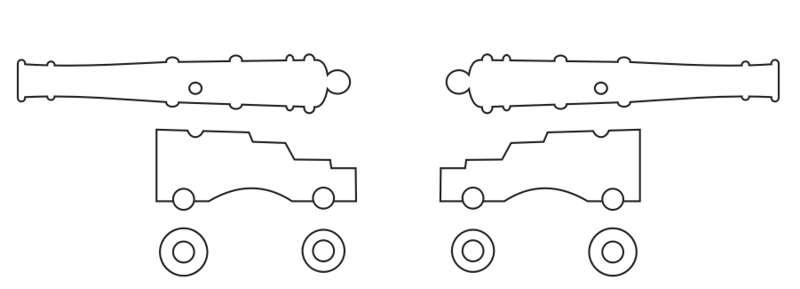

Opublikowałem (Pliki do pobrania) lufy i lawety w skali 1:1 (1:96)

[Andrzej1]

A ja wiem dlaczego masz tyle czasu na projekt.

Jesteś na urlopie i nie lubisz się pakować. Żona Cię pakuje przed wyjazdem do Hiszpanii a Ty modelujesz.

Bardzo pouczająca lekcja Corela. Myślę że w dowolnej wersji. W wolnej chwili też się pobawię ale z jakąś atomową rurą. Za inspirację dziękuję i życzę miłego wypoczynku.
Weź laptopa i prowadź projekt dalej - jak będzie padało.

Miłego kwietnia
Andrzej Korycki

[RomekS]

Dzięki Andrzeju, a miłe życzenia.
Do Katalonii wylatuję 14-go a więc po Świętach
a wracam 9 maja. Do Świąt mam trochę czasu,
zwłaszcza, że odrobiłem zajęcia w szkole.
Wcześniej Katalończyków (bo za Hiszpanów się obrażają)
będę gościł u siebie.
Z Kogą kontaktów nie zrywam. Tam też mają Ineta,
niemniej praca na miesiąc utknie.
Nie wiem ile zdążę zrobić.
Śpieszyć się też nie ma co bo popełnia się wtedy dużo błędów.
:)
