Victory przekrój - budowa

Post autor: RomekS »

Pokombinuję w wolnych chwilach z przekrojem.
Dlatego zakładam temat.

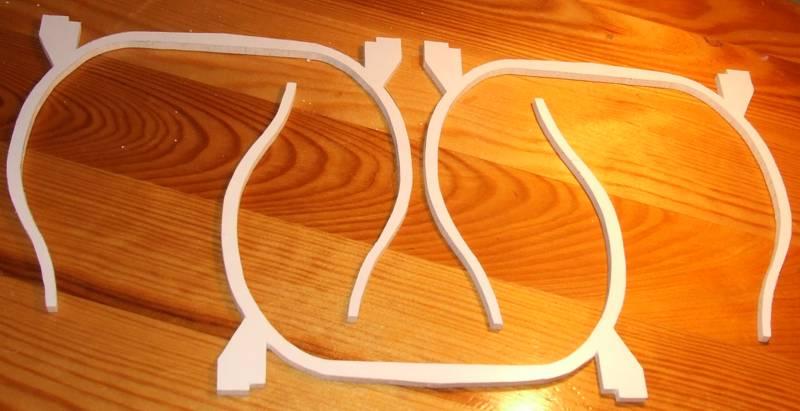

Opracowałem plany wręg i stoczni w grafice wektorowej,
wydrukowałem na papierze samoprzylepnym i
wyciąłem z 4 mm PCV. Zamierzam wręgi okleić z widocznej
strony fornirem, podobnie jak w ST.
Następnie przykleić do nich poszycie wykorzystując
uproszczoną stocznię.

Obrazek

Obrazek

Obrazek

Obrazek
Awatar użytkownika
orwid
Posty: 57
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój - próba budowy

Post autor: orwid »

Romku
Czy można się jakoś „podłączyć”?
Wręgi chciałbym zrobić z MDF-u – mam już przeprowadzonych kilka prób z tym materiałem, a za wszelką cenę chcę uniknąć kleju cyjanoakrylowego.
Co do planów to mam komplet planów modelarskich – zrówno tych starych, jak i zmodyfikowanych...

Jest jakaś szansa na udział w projekcie? nie mam tylko Corela... niestety:(


pozdrawiam serdecznie

Piotr
Awatar użytkownika
Travis22
Posty: 170
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój - próba budowy

Post autor: Travis22 »

Ciesze się że w stoczni ruszyły prace nad V, z wiadomych względów została dodana relacja do ulubionych. Czekam z niecierpliwością na dalsza cześć.
W stoczni:
POLONEZ
ORP ISKRA

W porcie:
Section HMS Victory
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój - próba budowy

Post autor: RomekS »

Piotr,

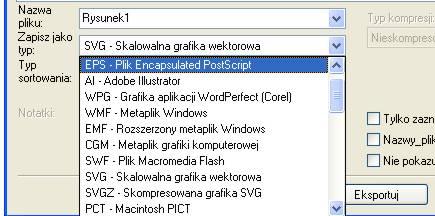

mogę wręgi i stocznię załączyć na Kodze w pdf.
albo przesłać Ci w dowolnym formacie wektorowym.
Fajnie by było abyśmy wspólnie opracowywali poszczególne części.
Myślę że format pdf byłby najbardziej uniwersalny,
a poza tym nie przekłamuje wymiarów
Ja jestem praktykiem, a grafiką się tylko wspomagam.
To co opracuję i skleję załączę,
o ile coś w ogóle z tego wyjdzie.
Też myślałem o panelach podłogowych,
mogą być nawet lepsze.
A przy okazji pytanie Pewnie do Grzesia .....

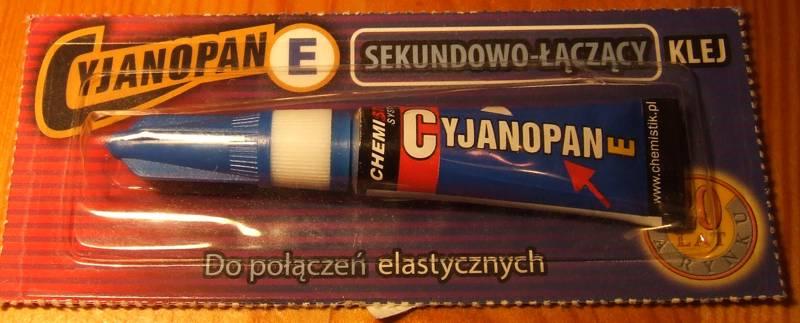

Co oprócz CA klei to PCV, bo materiał świetny w wycinaniu .
Czy musi to być CA do połączeń elastycznych, czy też dowolny.
Obrazek
Awatar użytkownika
orwid
Posty: 57
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój - próba budowy

Post autor: orwid »

„No” – po buracku – to ja w to wchodzę...:laugh:
Nie myślałem o panelach... już dawno kupiłem ze śmieci w OBI całą wielką płytę MDF.
Genialny materiał – idealny do obróbki. Szkoda tylko, że „najcieńsza” jest 6mm płyta.

Oklejony odpowiednio – odpowiednim fornirem – rewelacja.
Zrobię parę zdjęć – tylko muszę po niebieskie tło skoczyć do „plastyków”...;)

Co do plików – PDF jest super – ja niestety pracuję tylko w Illustratorze – eps-y czyta jakby co.

dzięki wielkie za mobilizację:P

Piotr
Awatar użytkownika
orwid
Posty: 57
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój - próba budowy

Post autor: orwid »

RomekS napisał:
Co oprócz CA klei to PCV, bo materiał świetny w wycinaniu .
Czy musi to być CA do połączeń elastycznych, czy też dowolny.


Właśnie tego chcę uniknąć – OCZY!!!
Jak muszę skleić PCV to stosuję klej do rur, przy okazji nawąchać się można...:sick:
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój - próba budowy

Post autor: RomekS »

Dotychczasowe wręgi są w skali 1:96
czyli takiej jak ST.
W jakiej chciałbyś wykonywać ?
Czy taki format byłby odpowiedni ?

Obrazek
Awatar użytkownika
orwid
Posty: 57
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój - próba budowy

Post autor: orwid »

Romku
jak widzę masz również .ai...
może poprzestańmy na pdf-ie, ja też coś pewnie opracuję i wtedy wszysce chętni będą mogli... się pobawić.

co do skali... chmmmm
mam parę rozrysowanych – bądź rysowanych projektów w skali 1:48.
to małe jednostki, więc skala jest odpowiednia.

ALE TO BYDLE JEST WIELKIE:laugh:
więc chyba zostaniemy przy 1:96

Piotr
Awatar użytkownika
oksal
Posty: 1879
Rejestracja: 04 gru 2010, 21:55

O:V - przekrój - próba budowy

Post autor: oksal »

Ale Wam zazdroszczę tej umiejętności. Tak sobie możecie wiele detali rozrysować, popatrzeć itp. i przede wszystkim skalować. Kiedyś będę musiał się tego też nauczyć. Muszę wrócić do kursu blendera:) CAD-ów nie posiadam a blender tez się do tego nadaje.
vegelus
Posty: 476
Rejestracja: 04 gru 2010, 21:55

O:V - przekrój - próba budowy

Post autor: vegelus »

Widzę zalążek kolejnego projektu kogowego :)
