Victory przekrój - budowa

[Paliwiak1]

Witam wszystkich

Jeśli mogę Sie wyrazić w imieniu Grzegorza pod względem kleju do PCV to poleca on" Kleić klejem CA, czyli trzeba się streszczać i nie ma czasu na jakieś zbędne ruchy. " :)

Z poważaniem Paweł G.

[RomekS]

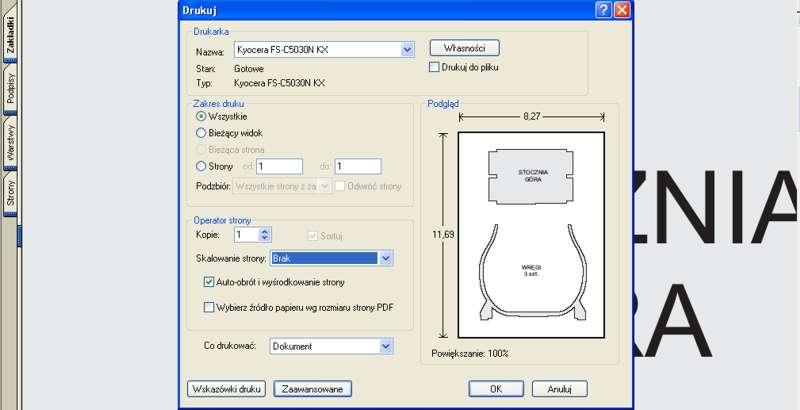

Sprawdziłem wydruk w pdf i cdr.
Są idealnie zgodne, praktycznie nie do odróżnienia.
Tak, że przyjmijmy ten format publikacji.
Korzystam z PM Nr37 oraz sporej ilości różnych skanów.
Długość przekroju przyjąłem taką samą jak w ST,
czyli 80 mm. Technologia poszywania jak w ST.
Pokłady płaskie listewkowe bez sklejki.
Mam sporo materiałów od Marcina (Travis22 - dzięki serdeczne).

Jak i gdzie umieszczać te pdf-y ???




Pokłady i maszt.

[RomekS]

Opracowuję akurat tę część przekroju. Będzie szereg uproszczeń,
jednak postaram się trzymać taką samą szczegółowość jak w ST.

.

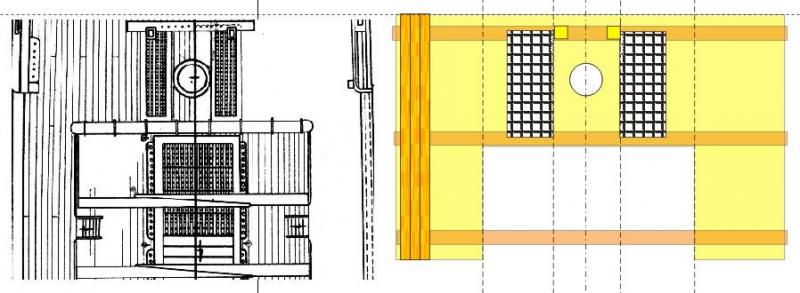

Po uproszczeniach pokłady będą tak wyglądały:

Górne



I następne dolne.

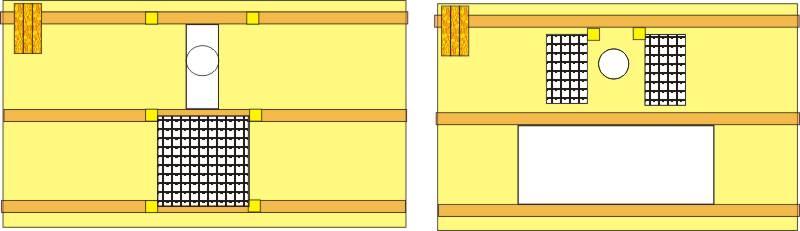

Te obrazki nie są w skali,
ale mam to w .cdr dokładnie wyrysowane i zwymiarowane.

[radektr]

RomekS napisał:

Co oprócz CA klei to PCV, bo materiał świetny w wycinaniu .
Czy musi to być CA do połączeń elastycznych, czy też dowolny.

Co do klejenia PCV to polecam odwiedzenie dowolnej hurtowni z materiałami do wykonywania reklam. PCV i plexi to dla nich codzienność a więc handlują też klejami do tych tworzyw. Są geste i rzadkie. Jak kiedyś zajmowałem się reklamami - używałem kleju o nazwie Cosmofen. Przy okazji wizyty w hurtowni można się zaopatrzyć bezpłatnie w ścinki PCV i plexi różnej grubości :)
Romku - przy okazji - czym tniesz pcv bo wycięte jak na ploterze frezującym ;)

[RomekS]

Dzięki śliczne.
Wręgi wycinałem wyrzynarką "Rexon" .
Co do projektu to cały czas wprowadzam małe poprawki.
Potrzebne też są spore uproszenia. Np górnego pokładu.
Ostatecznie i tak w praktyce okaże się jak to zrobić.
.

[RomekS]

Zbudowałem stocznię.
Jest solidna i poręczna, no i trzyma wszystko prosto.
Klejenie PCV jest tak samo łatwe jak drewna.
Zabieram się za oklejanie dwóch wręg fornirem.




Trzyma wszystkie wręgi bez klejenia.




Fornir to orzech włoski. A okleja się wymienicie.
Karton chyba odstawię na dobre. Nie ma porównania.

.

[RomekS]

Wręgi zostały wklejone w podstawę stoczni.
Część górna jest tylko jako przymiar do równego trzymania wręg.

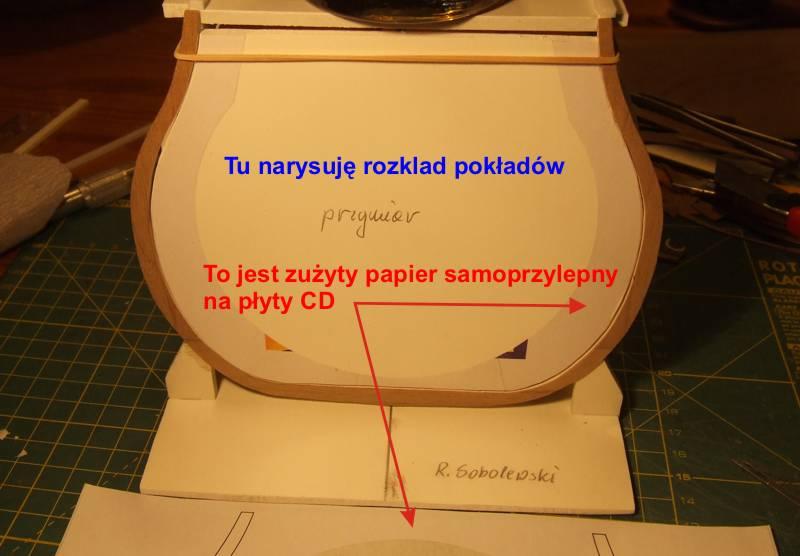

Do wydruku wręg użyłem zużytych arkuszy papieru samoprzylepnego
na płyty CD.
Wnętrze wyciętej wręgi też znajdie zastosowanie jako drugi przymiar,
do wyznaczania miejsca położenia poszczególnych pokładów.
Dzisiaj jeszcze chyba wkleję stępkę...
.

.

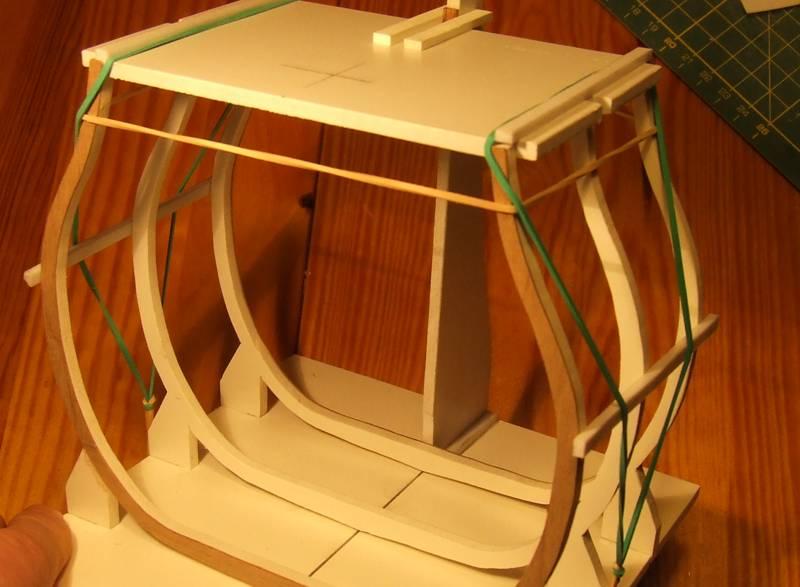

Kompletna stocznia przygotowana do wyklejania wnętrza

.

[RomekS]

W dniu dzisiejszym od rana "PRÓBY".
"Diabeł tkwi w szczegółach" a w tej skali trudno o uchwycenie szczegółów.

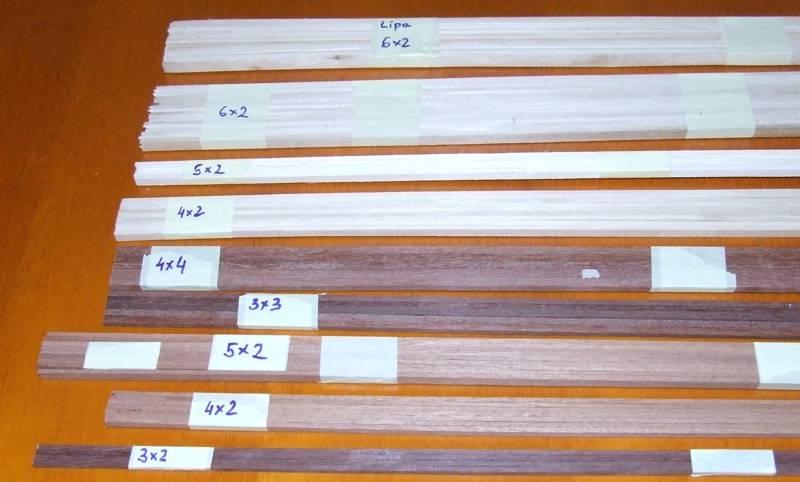

Posortowałem listewki jakimi dysponuję,
policzyłem z grubsza ile jest potrzebne na poszycie
wewnętrzne i zewnętrzne, obejrzałem szczegóły w ST,
no i doszedłem do wniosku, że pokłady będę robił z 3 mm pasków
forniru. Lubię poeksperymentować i zacząłem próby z
preszpanem (kiedyś otrzymałem od pewnego zacnego Kogowicza).
Pokład z listewek 3 mm x 2 mm klejonych do wręg PCV punktowo mógłby
być powichrowany. Natomiast próby preszpanowe wypadły
zachęcająco.... więc pokład będzie fornirowo-preszpanowy.
Preszpan świetnie klei się ulubionym Pattexem.

Tu zacytuję Wikipedię:
"Preszpan – rodzaj wielowarstwowej, mocno prasowanej tektury, w której surowcem jest papier o grubości od 0,1mm do 50mm. Powierzchnia preszpanu jest gładka, trudno nasiąkalna. Posiada dużą wytrzymałość mechaniczną na ścieranie i zginanie.
Do produkcji preszpanu używa się szlachetne surowce włókniste w postaci półmasy bawełnianej, twardej masy celulozowej, makulatury. Najcieńsze preszpany produkowano na maszynach płaskositowych, najbardziej popularne – do grubości 5 mm wykonywano na tekturówkach lub na maszynach okrągłositowych. Duże grubości wykonywano poprzez sklejenie kilku arkuszy. Aby uzyskać efekt gładkości materiał obrabiany był poprzez prasowanie i gładzenie w kalandrze frykcyjnym, następnie był polerowany kamieniami agatowymi."

To jest "SUPERKARTON".....:woohoo:
I do tego bardzo podobny do drewna
(przynajmniej w skalach oscylujących wokół 1:100)
Wada jest taka, że teraz preszpanu chyba się nie produkuje..:(

Z pobieżnych obliczeń wynika, że trzeba będzie listwować 8 cm długości listewkami:

- wnętrze ok 350 mm
- zewnątrz ok. 400 mm
- pokłady ok 600 mm (200 pasków fornirowych 3 mm !!!...dobrze, że nie listewek)
.

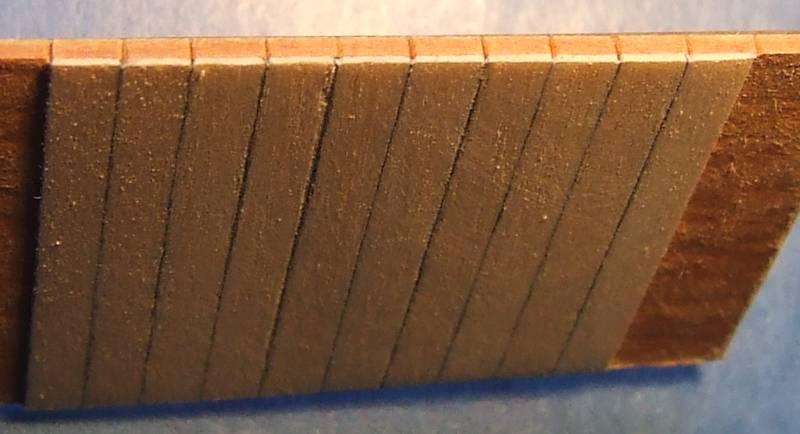

Porównanie ze sklejkowo - fornirowymi pokładami ST.
Myślę, że może być.

.

[RomekS]

Naciąłem i doszlifowałem na wymiar 8 cm
trochę "desek i belek" na poszycie wewnętrzne.
Taśma malarska znakomicie ułatwia pracę.

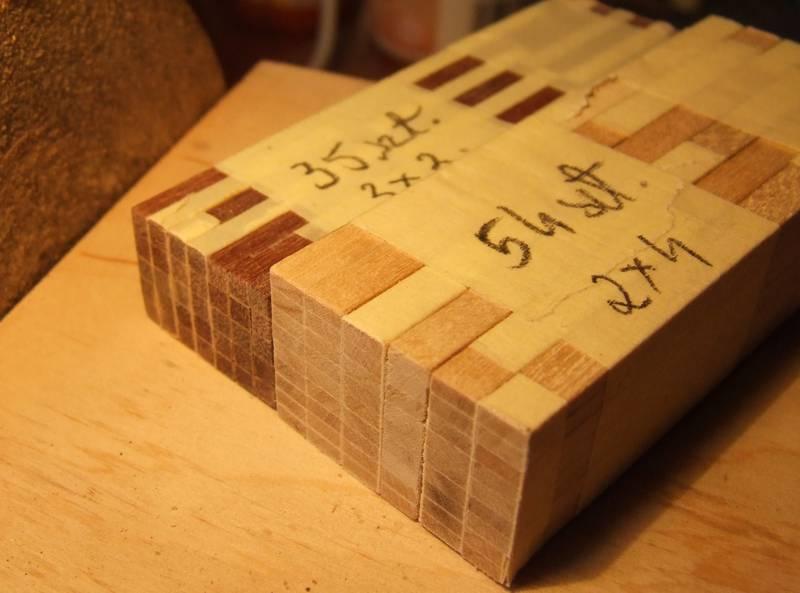

Mam za jedną "obróbką" prawie 100 szt równiutkich listewek .

.


Duże paczki otwarte, a małe będę otwierał i wklejał.


.

[Andrzej1]

Nie martw się Romku preszpan się produkuje i można kupić.

Na ten przykład tu : http://www.phuart.pl/fibra.htm

A w Toruniu to chyba np. tu :
Grudziądzka 65
87-100 Toruń

tel: 056 655-95-22
tel2: 056 655-98-79
fax: 056 655-95-22


Z ukłonami
Andrzej Korycki
