HMS Victory, 1:96, Shipyard

[Jarcio]

Po kilku nieudanych próbach zrobiłem swój pierwszy greting, wg metody opisanej tutaj http://www.koga.net.pl/forum/viewtopic.php?f=10&t=45378. Początkowo próbowałem wykonywać go z forniru brzozowego. Sklejałem ze sobą dwie warstwy forniru tak, aby uzyskać arkusz o grubości 1 mm. Tak gruby fornir brzozowy trudno było jednak ciąć żyletką - cięcie było albo krzywe, albo odłupywały się ząbki. Efekt widać na pierwszy zdjęciu. Ostatecznie greting wykonałem z forniru olchowego, który jest miękki i łatwiej poddaje się cięciu. Nie jest idealnie, ale efekt chyba o niebo lepszy od pierwotnych dokonań. Wielkość oczek ok. 0,8 mm. Greting nie jest jeszcze wyszlifowany i polakierowany.

Greting z forniru brzozowego.

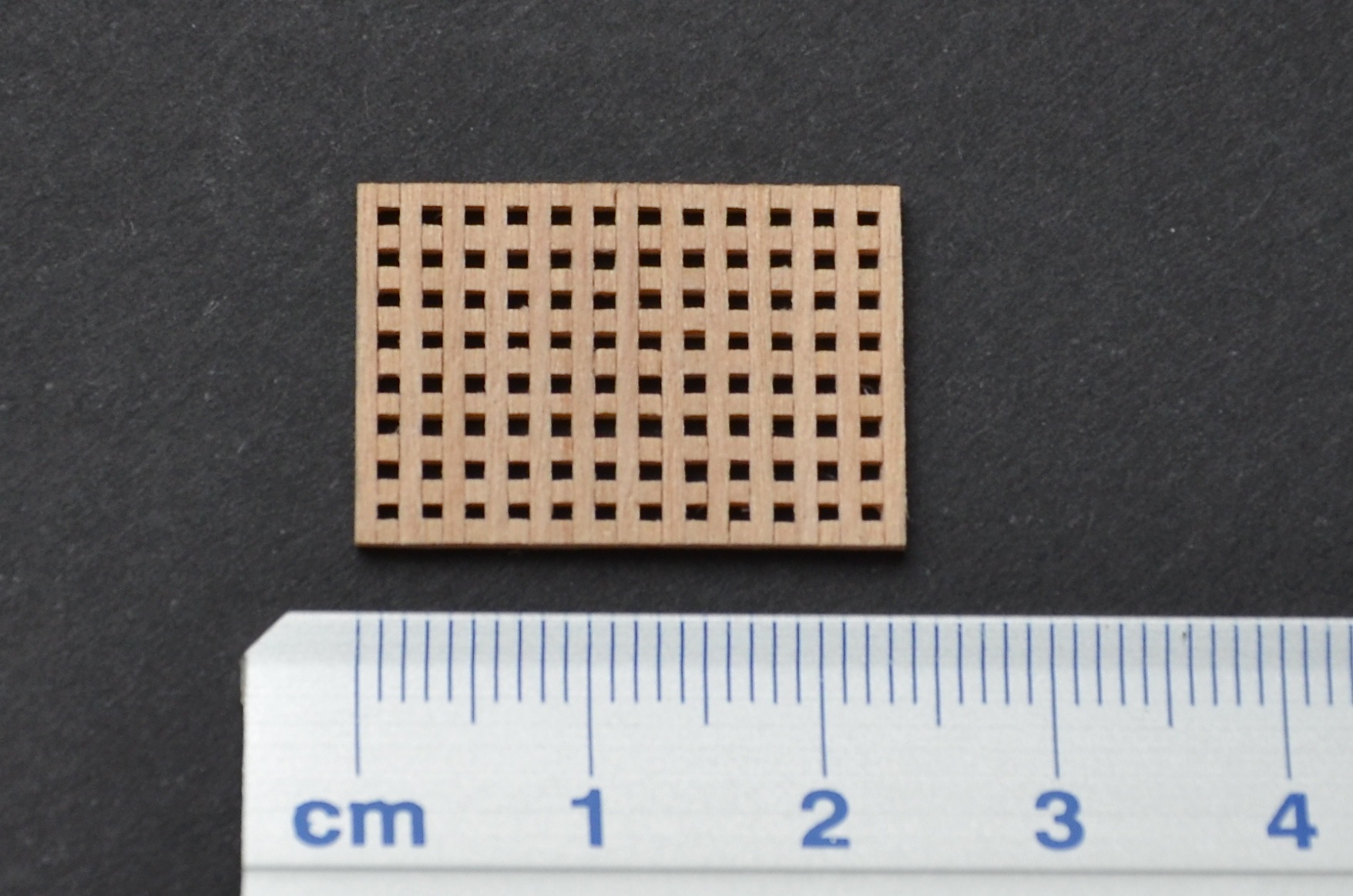

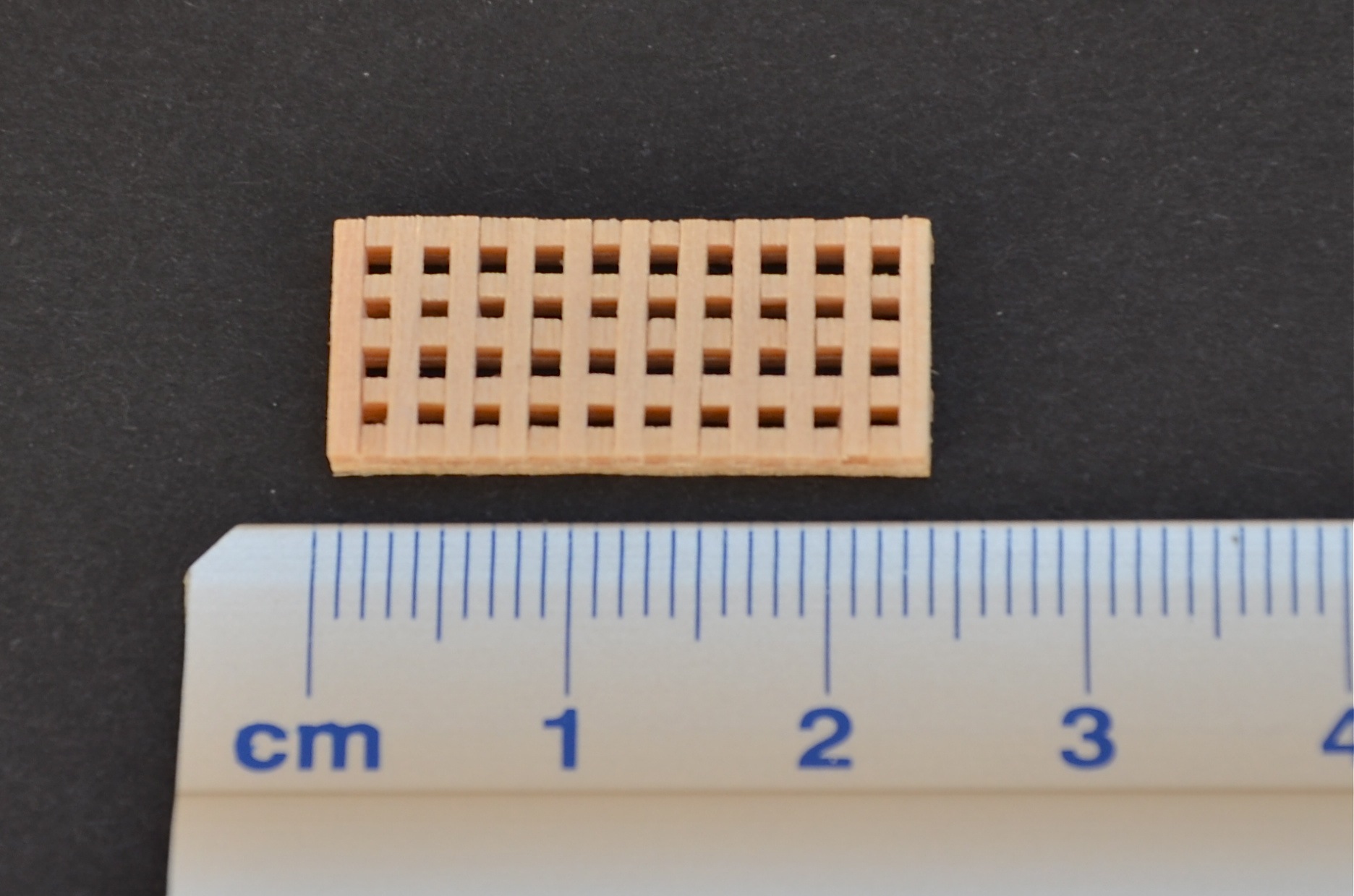

Greting z forniru olchowego.

[Jarcio]

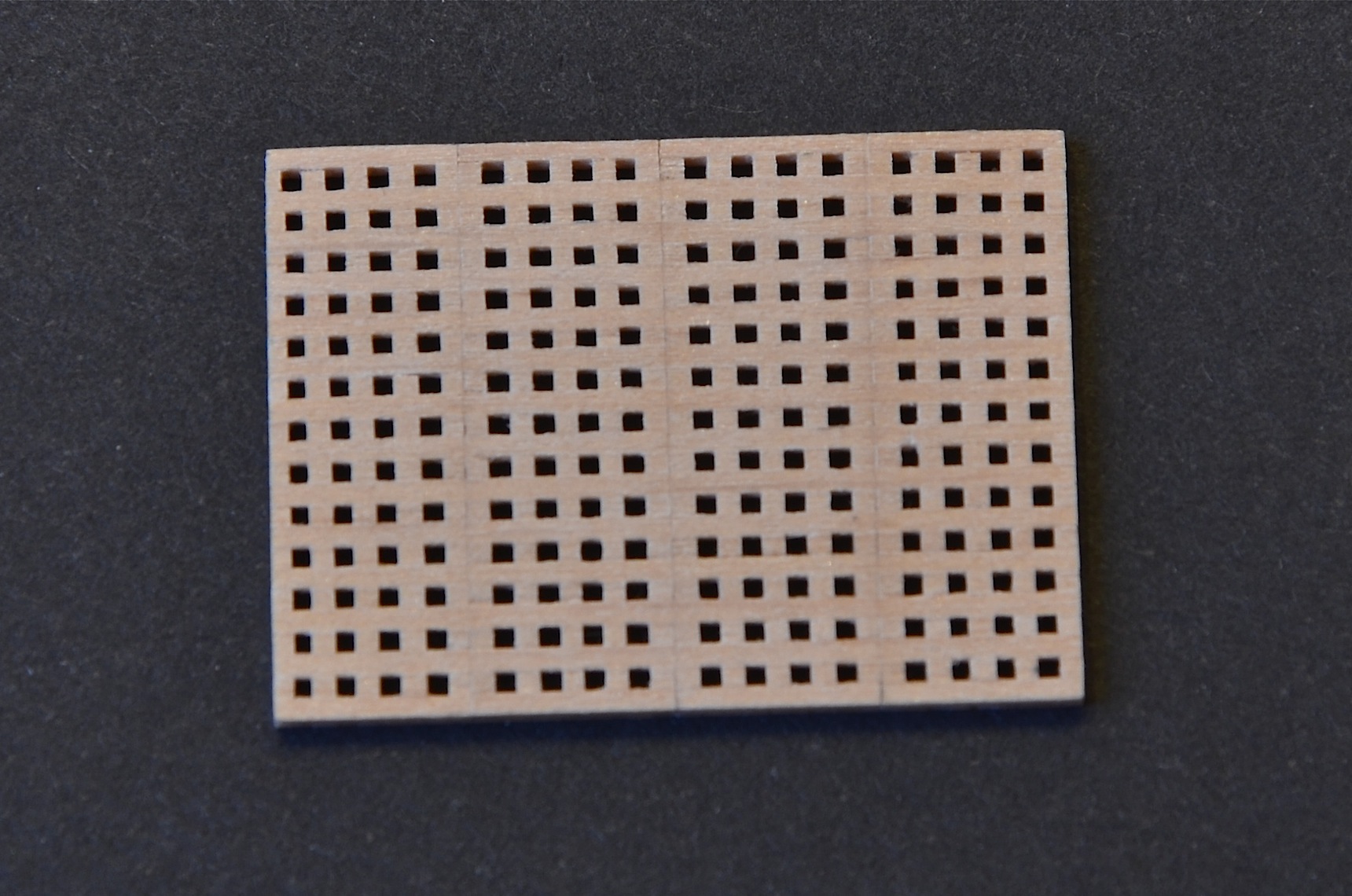

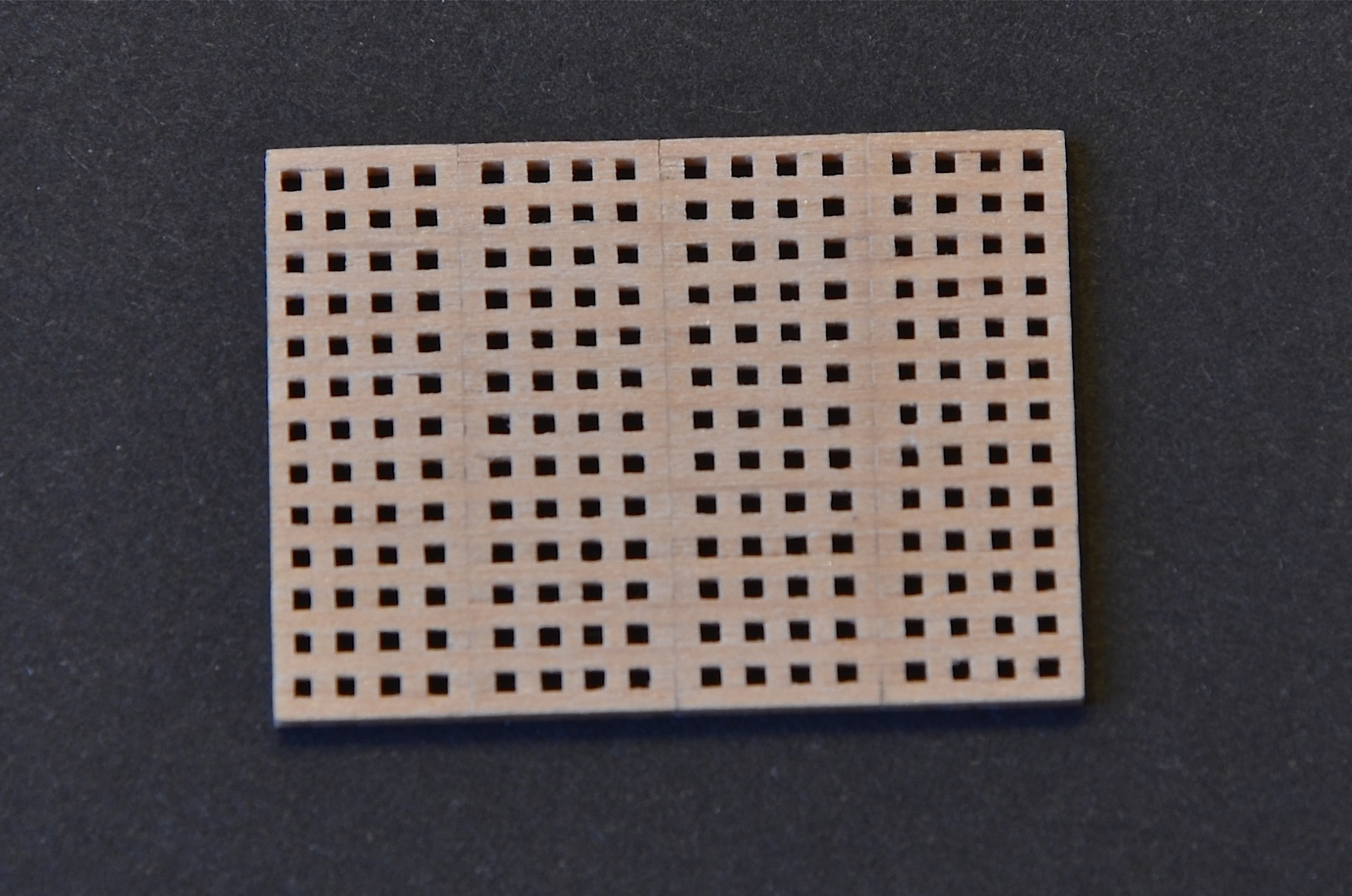

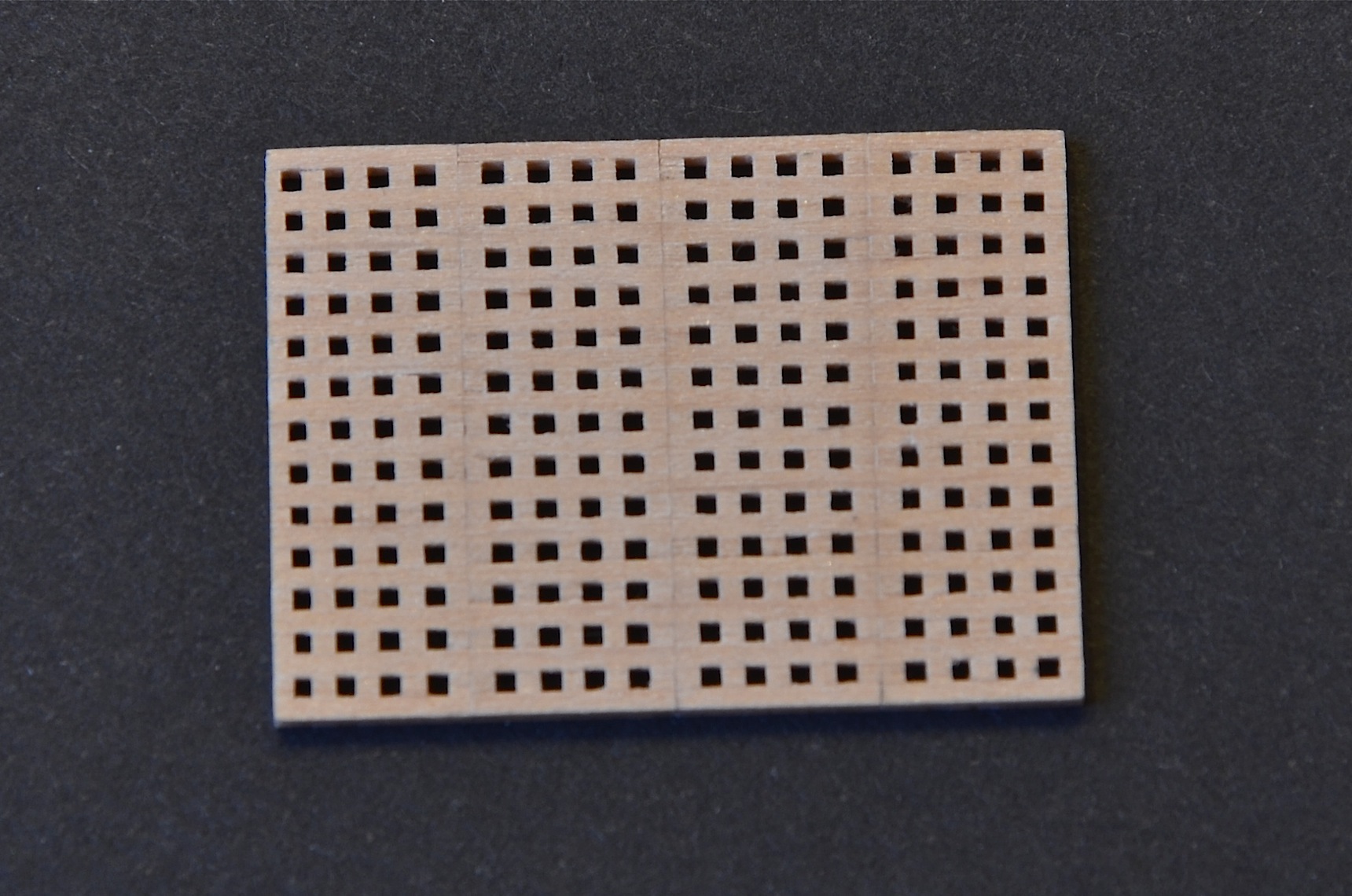

Kolejny z gretingów; trochę trudniejszy do wykonania bo składa się z 4 mniejszych kratownic. Oczka już prawie identyczne, podkreślam prawie

[Jarcio]

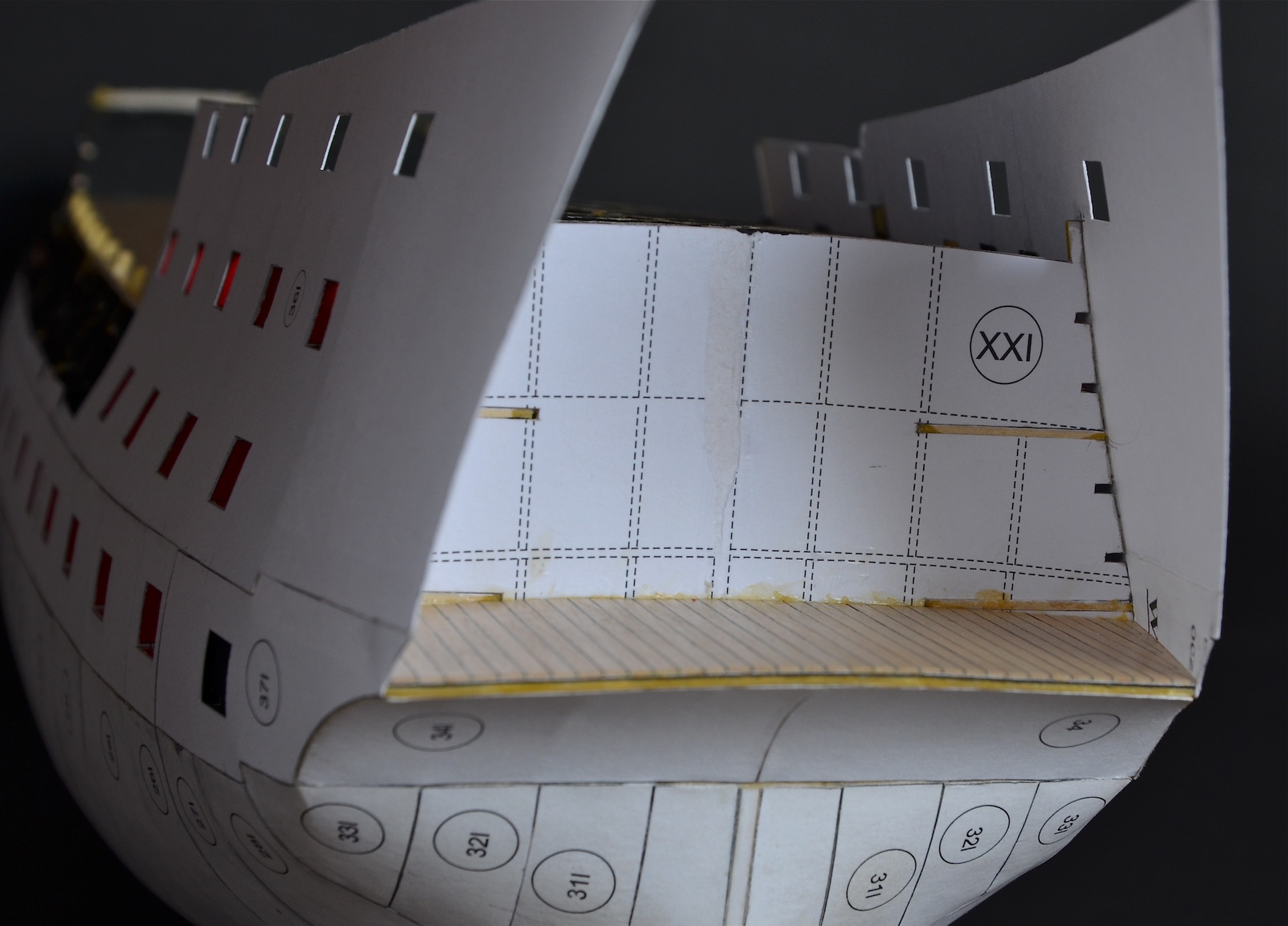

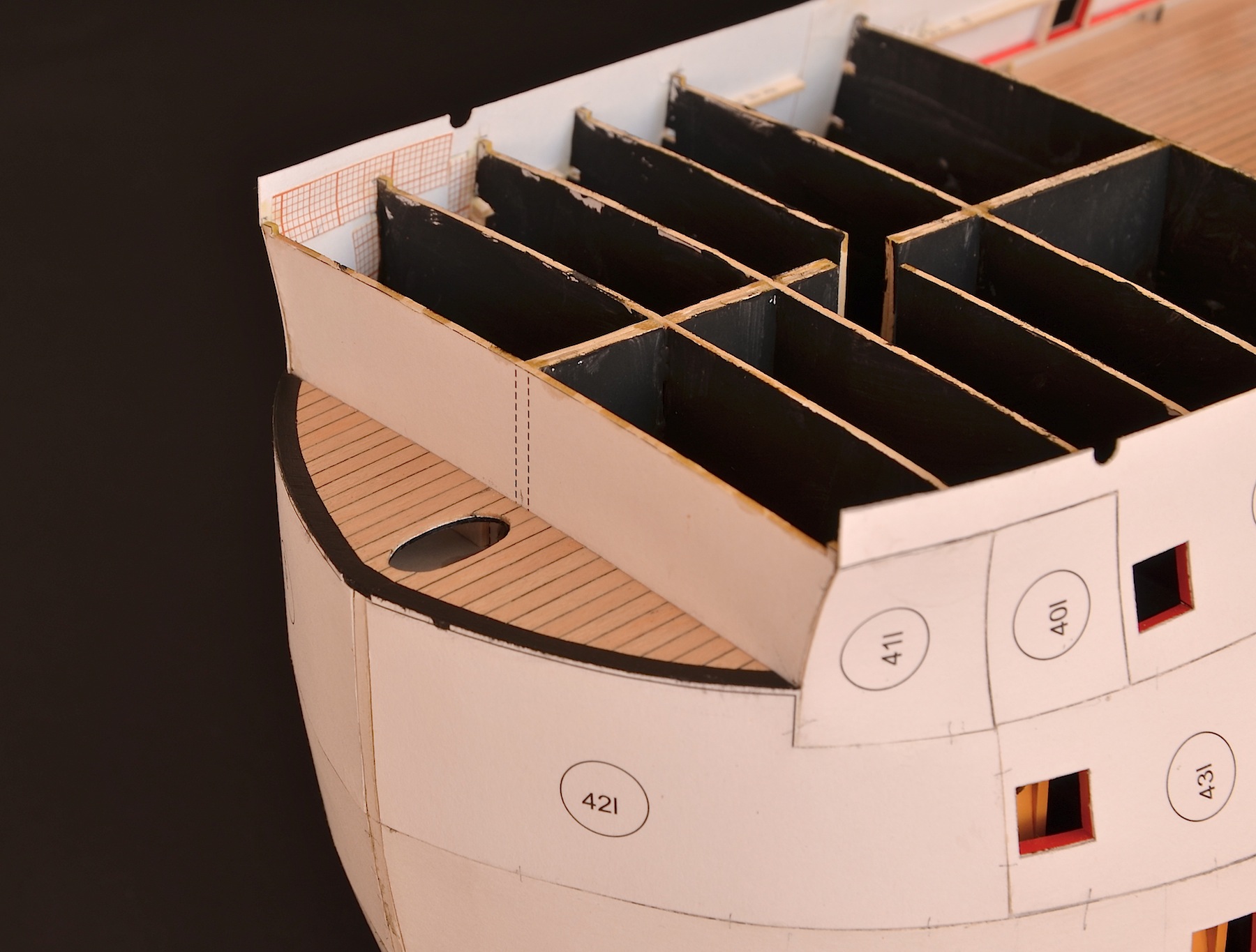

Wprawdzie powoli, ale zawsze do przodu. Częściowo ułożyłem pierwsze poszycie powyżej linii wodnej. Postanowiłem też wykonać pomieszczenia załogi, widoczne przez okna galerii rufowej. W oryginalnej wycinance przewidziana jest tylko kajuta kapitana; ja zamierzam wykonać dodatkowo kajutę admirała oraz oficerów niższej rangi tzw. wardroom. W tym celu usunąłem (czyt. wyrąbałem ) część szkieletu przewidzianego w rufowej części okrętu.

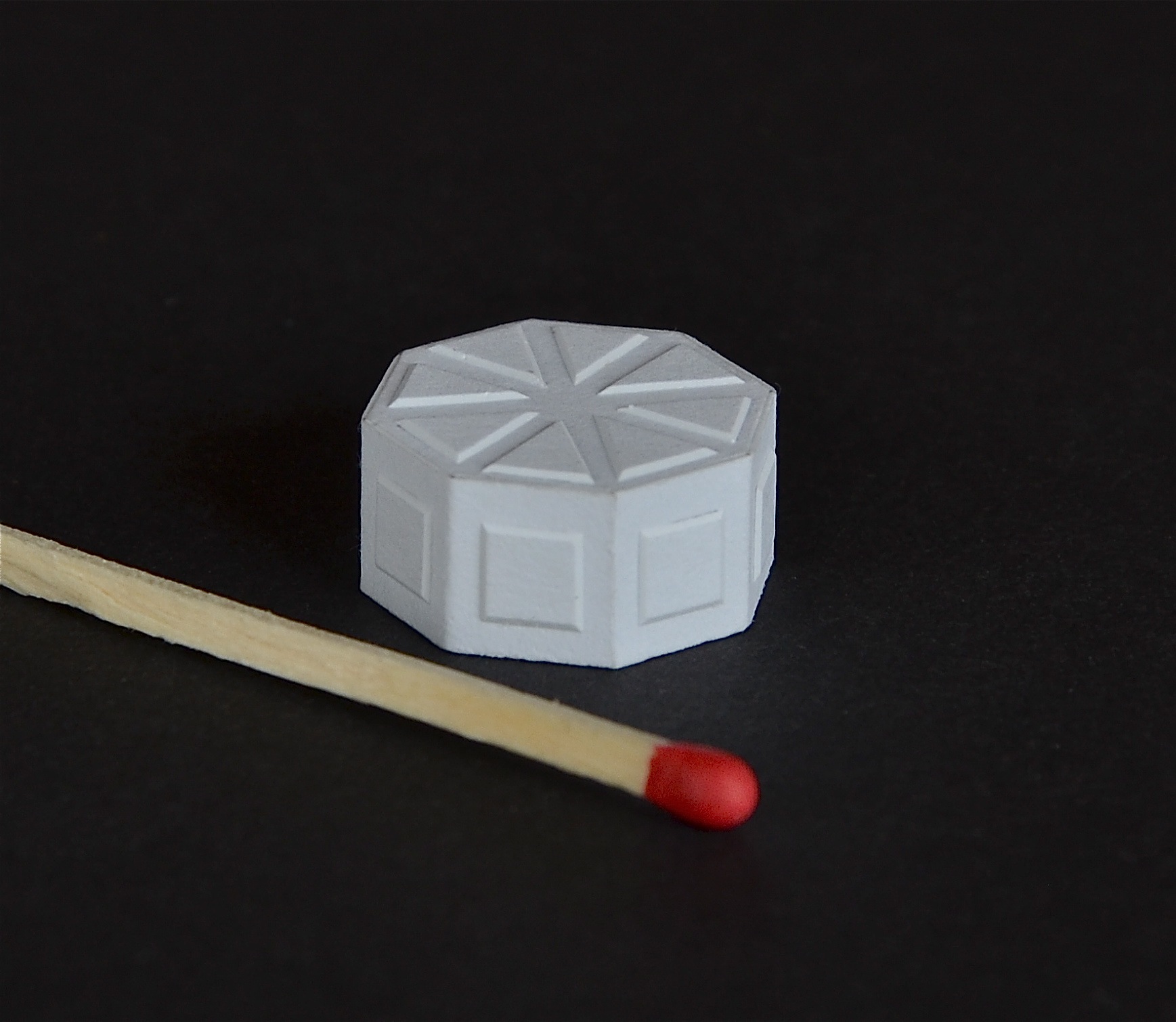

W pomieszczeniu oficerów niższej rangi znajdowała się ośmiokątna skrzynia, zakrywająca głowę steru.

[Jarcio]

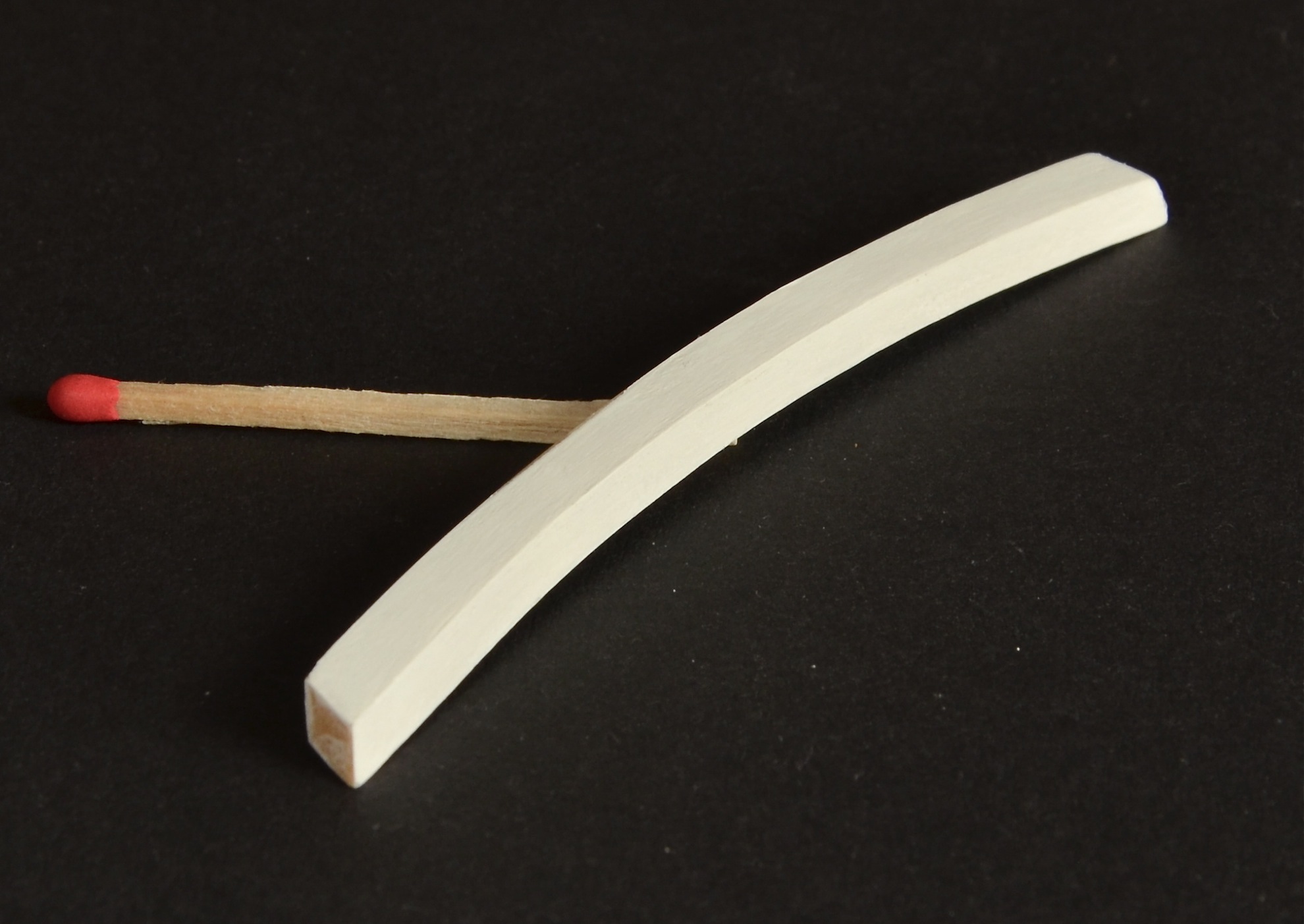

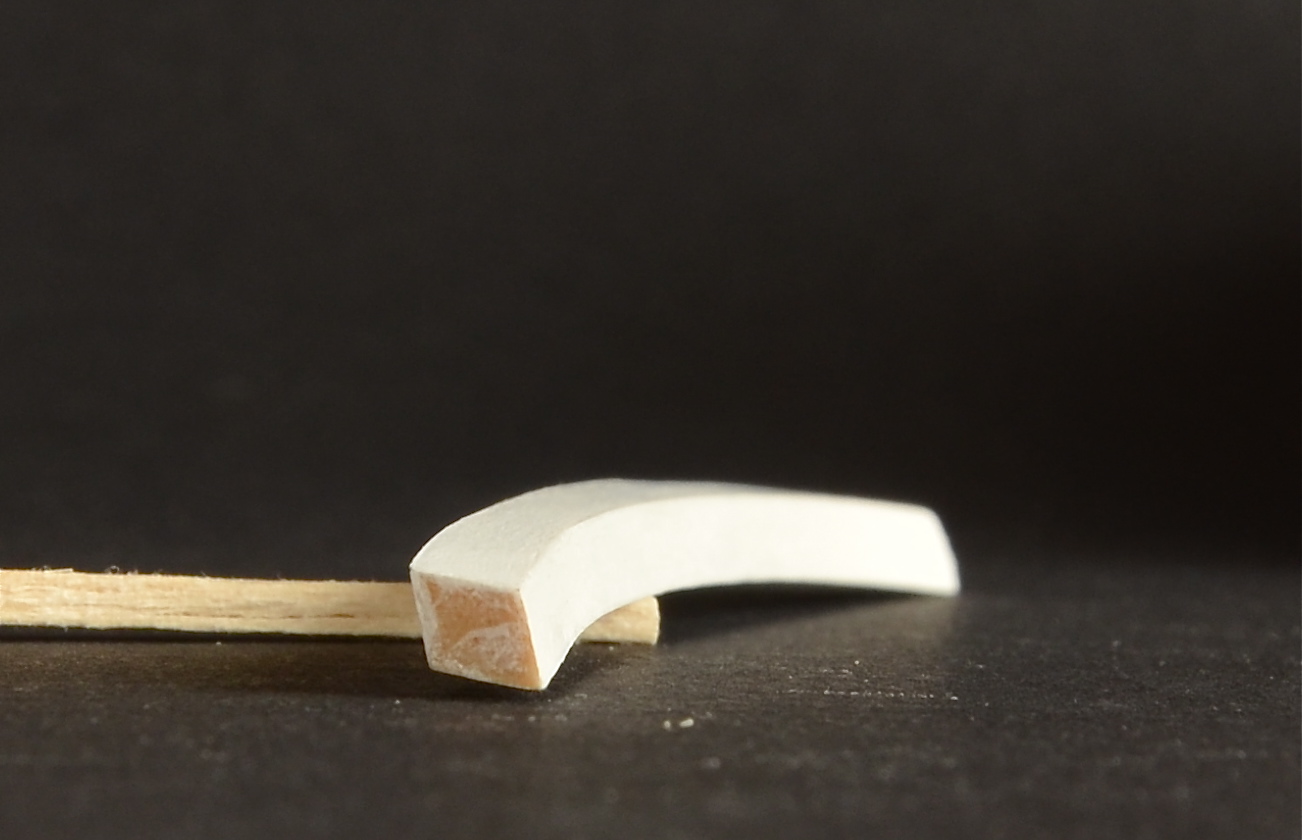

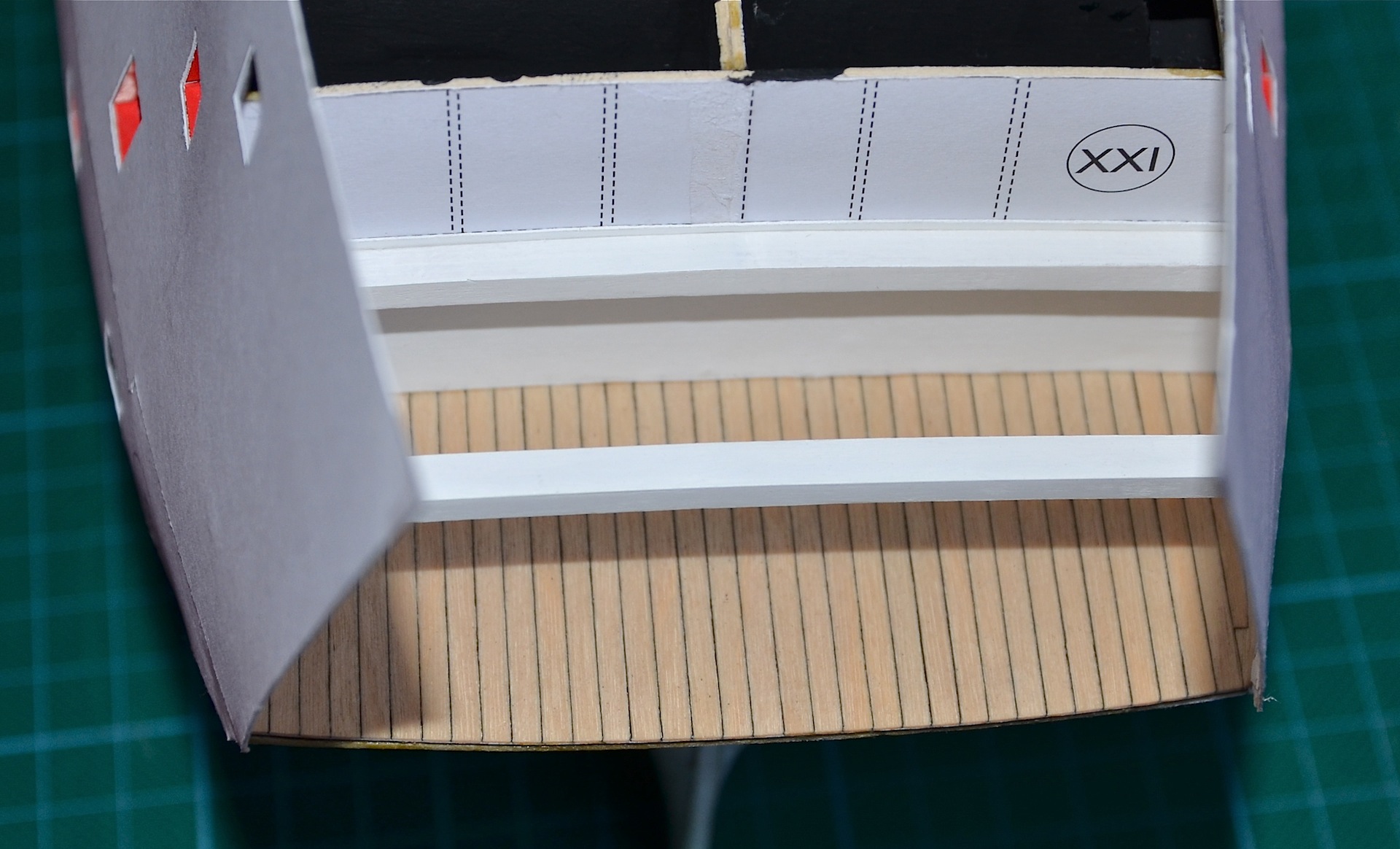

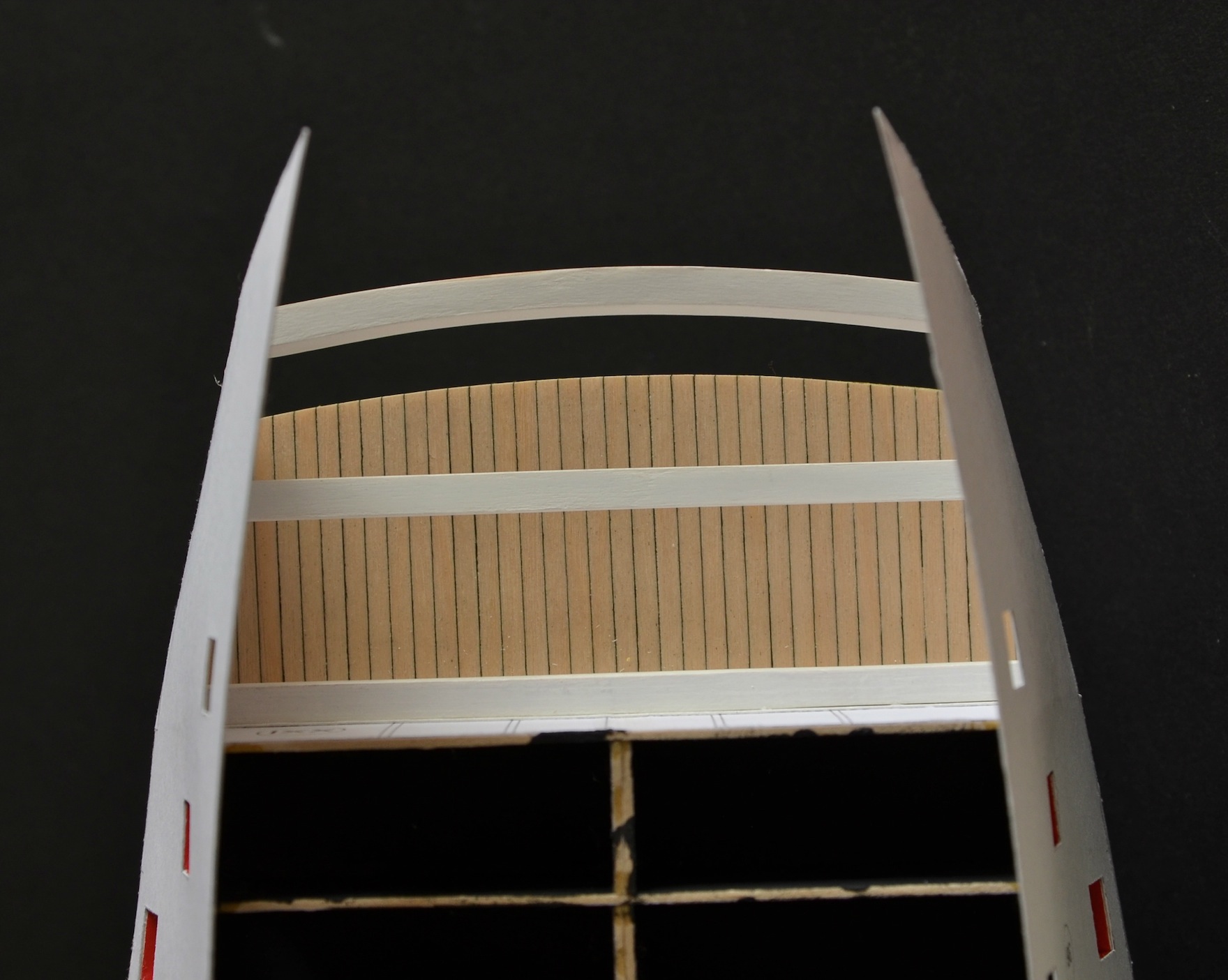

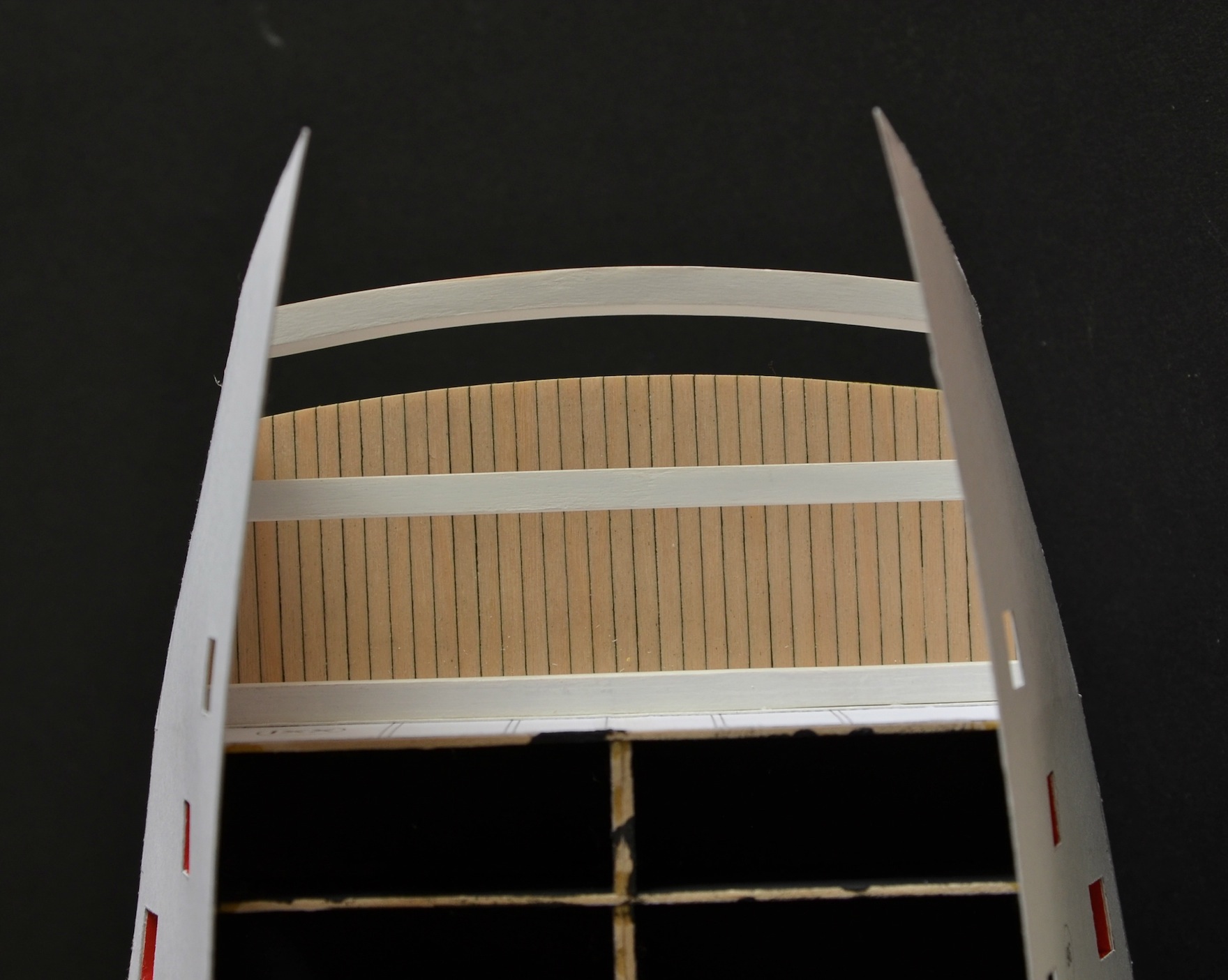

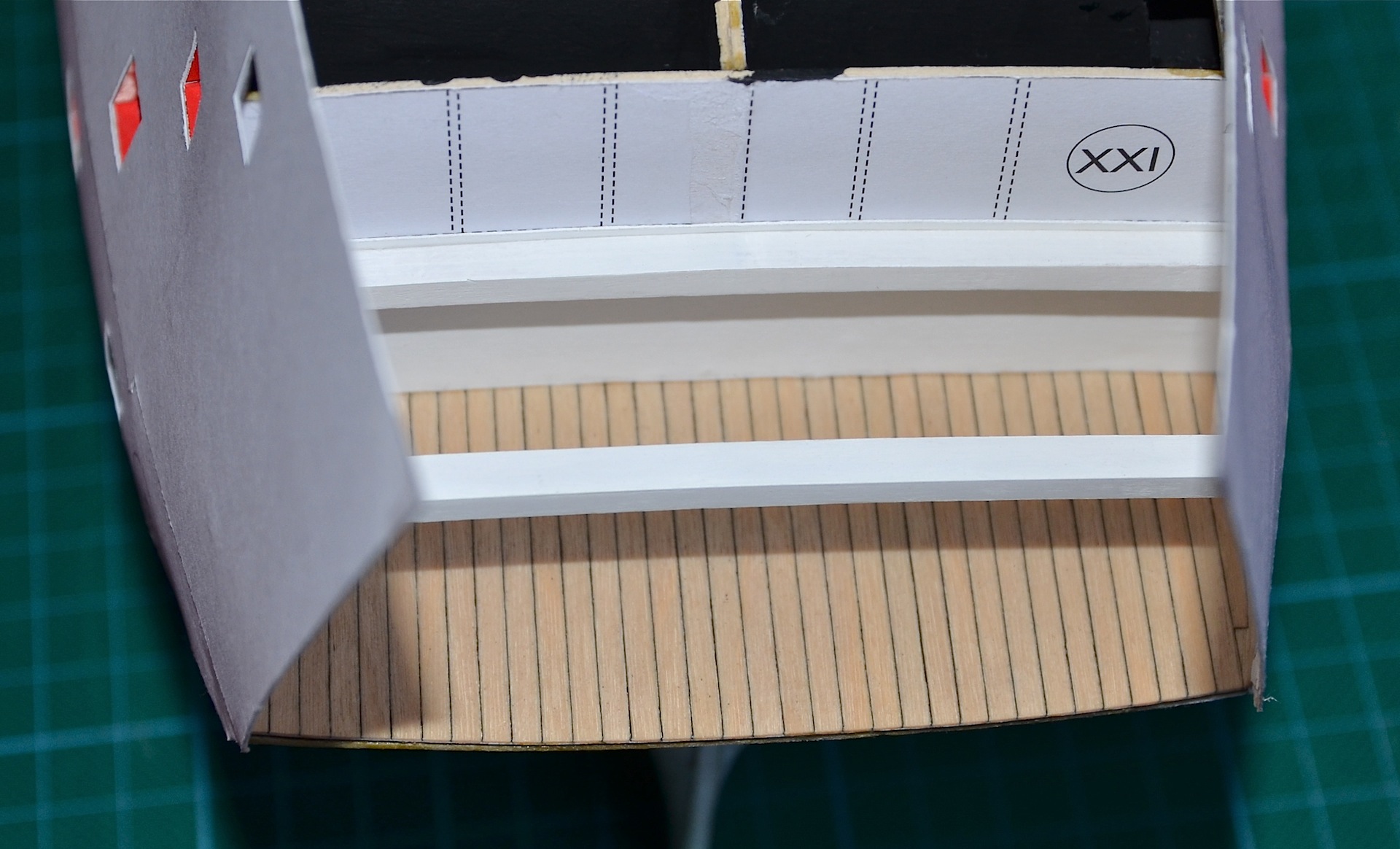

Powstały dwa pierwsze pokładniki; trzeci najbardziej skrajny z uwagi na skomplikowany kształt jest w trakcie budowy. Pierwsza jego wersja trafiła do kosza. Pokładniki sklejone są z czterech warstw tektury o gr 1 mm, zalanej CA i oszlifowanej do pożądanego kształtu.

[Jarcio]

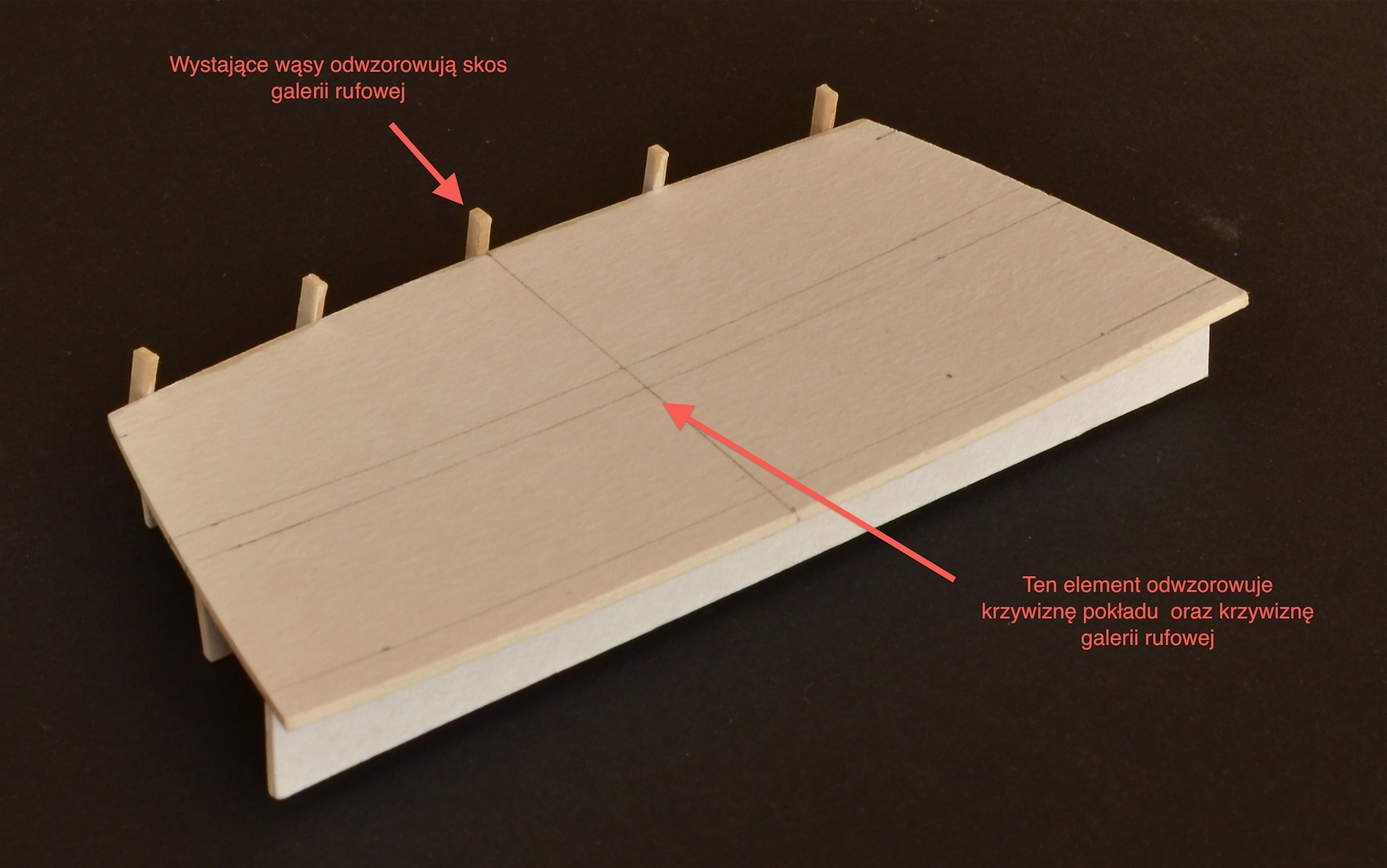

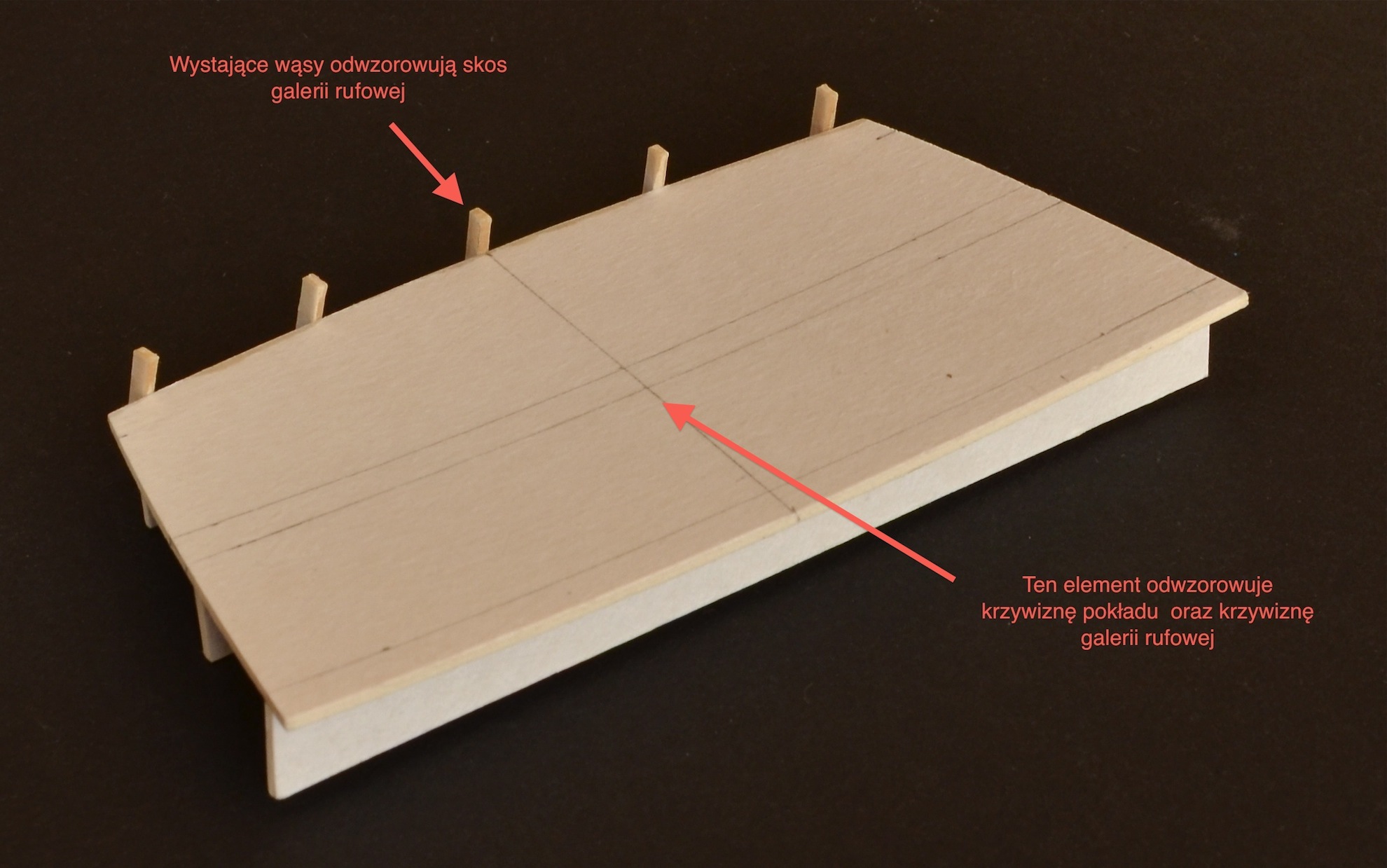

Ostatni, najbardziej skrajny pokładnik był budowany przy wykorzystaniu szablonu ze względu na swój specyficzny kształt. Po pierwsze pokładnik ten jest mocowany ukośnie względem linii wodnej, a nie prostopadle jak pozostałe, a po drugie jest zakrzywiony w dwóch płaszczyznach – z powodu krzywizny pokładu i krzywizny galerii rufowej.

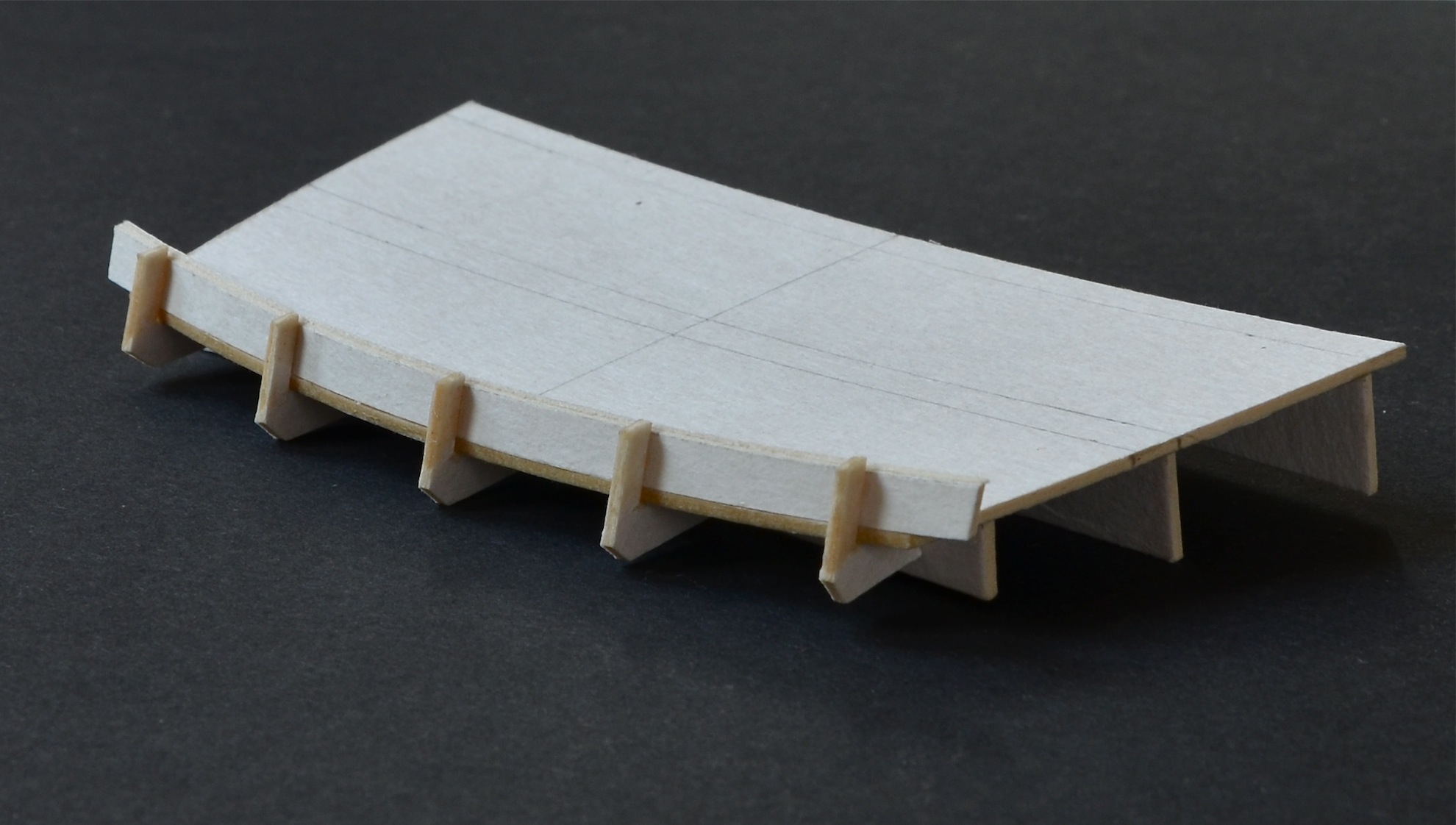

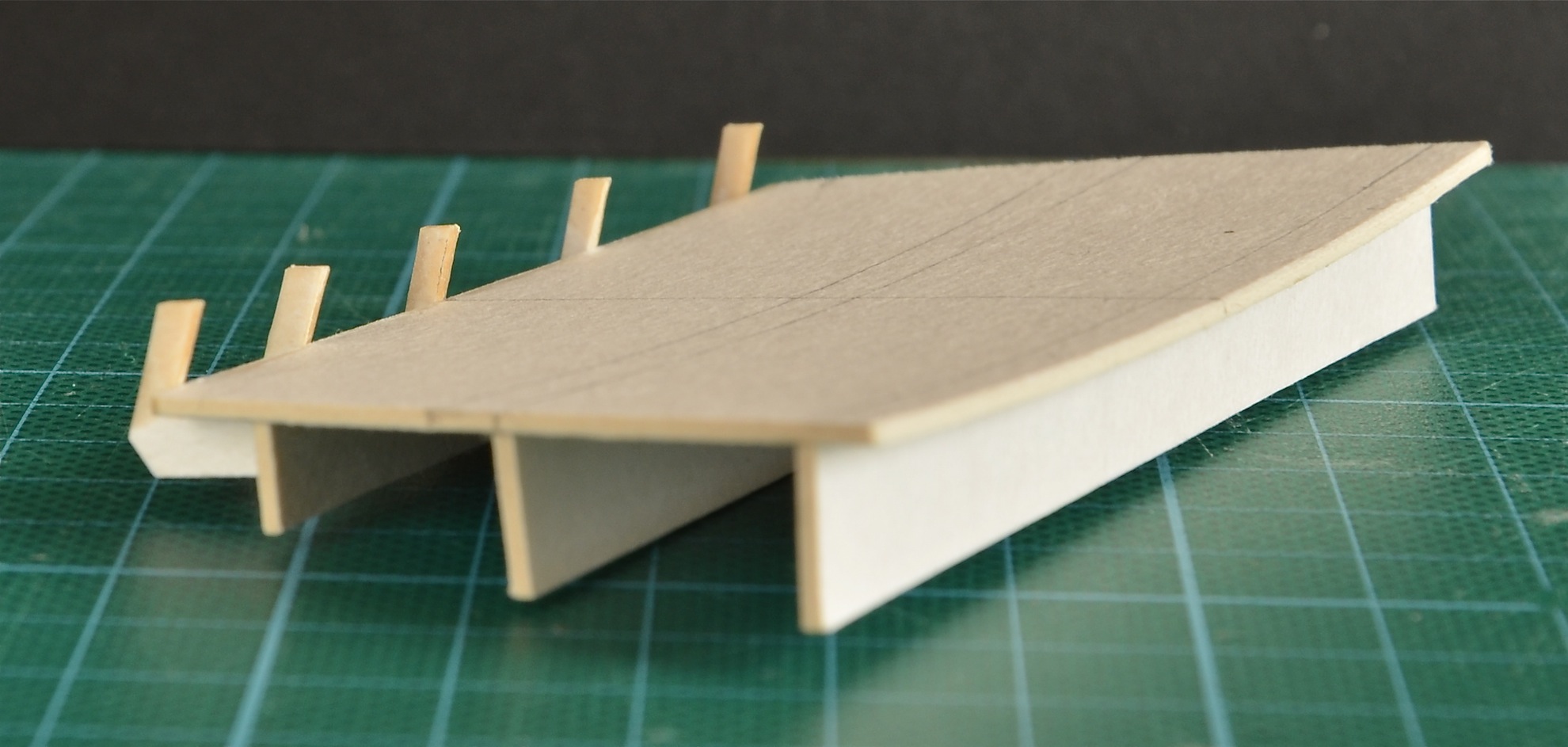

Pierwsza z czterech listewek została przyklejona punktowo do szablonu.

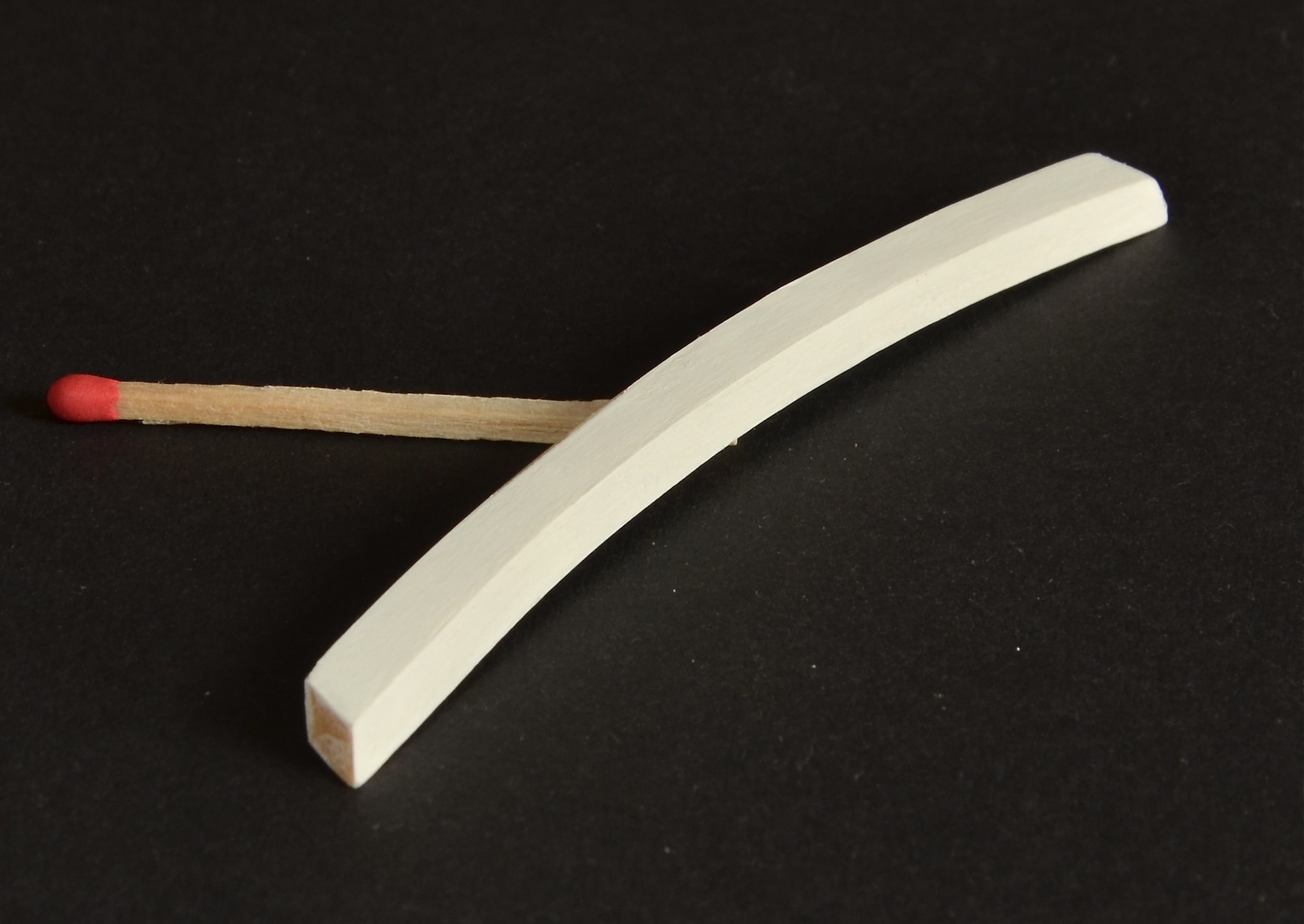

Kolejne trzy były już przyklejane wyłącznie do pierwszej. Po wyschnięciu całego elementu odciąłem go od szablonu i tak jak poprzednio wstępnie oszlifowałem, zalałem superglue, ponownie oszlifowałem i ostatecznie pomalowałem.

[mati]

I właśnie tak powinno budować się model kartonowy
Podziwiam precyzję.

Zawsze miło ogląda się twoje zdjęcia.

Pozdrawiam
Mateusz

[Alski]

Piękna relacja , zdjęcia , wykonanie.

[mirek]

Z ogromną przyjemnością ogląda się Twoją relację z budowy

[Jarcio]

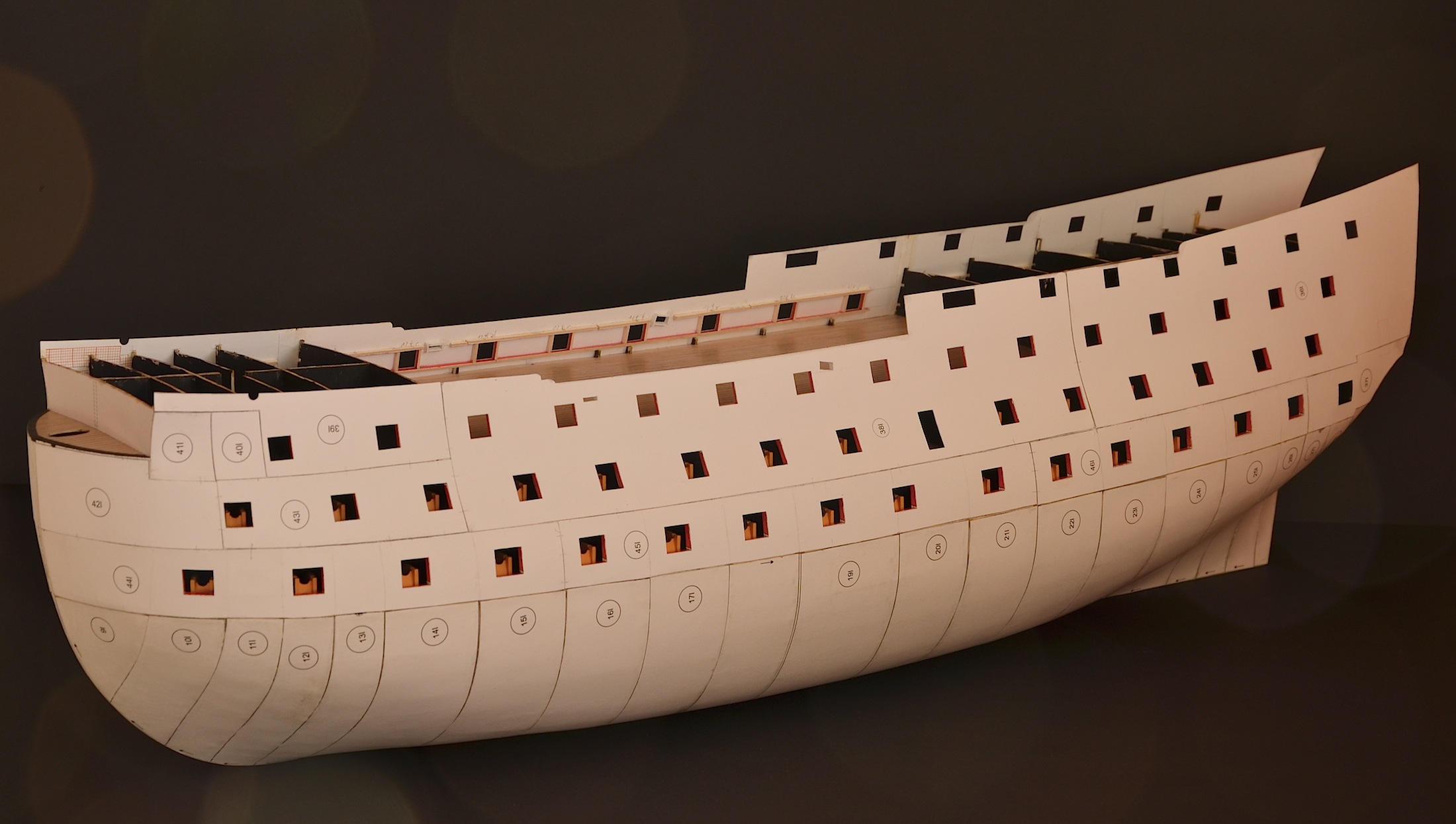

Pierwsza warstwa poszycia ułożona. Długo to trwało, ale sporo pracy wymaga prawidłowe ustawienie lawet i wykonanie ambrazur. Zaczyna to powoli przypominać kadłub okrętu. Uprasza się Szanowne Grono Kogowiczów o niezwracanie uwagi na szpary w poszyciu i nieco przybrudzoną część denną Wszak to pierwsze poszycie i będzie przykryte właściwym.

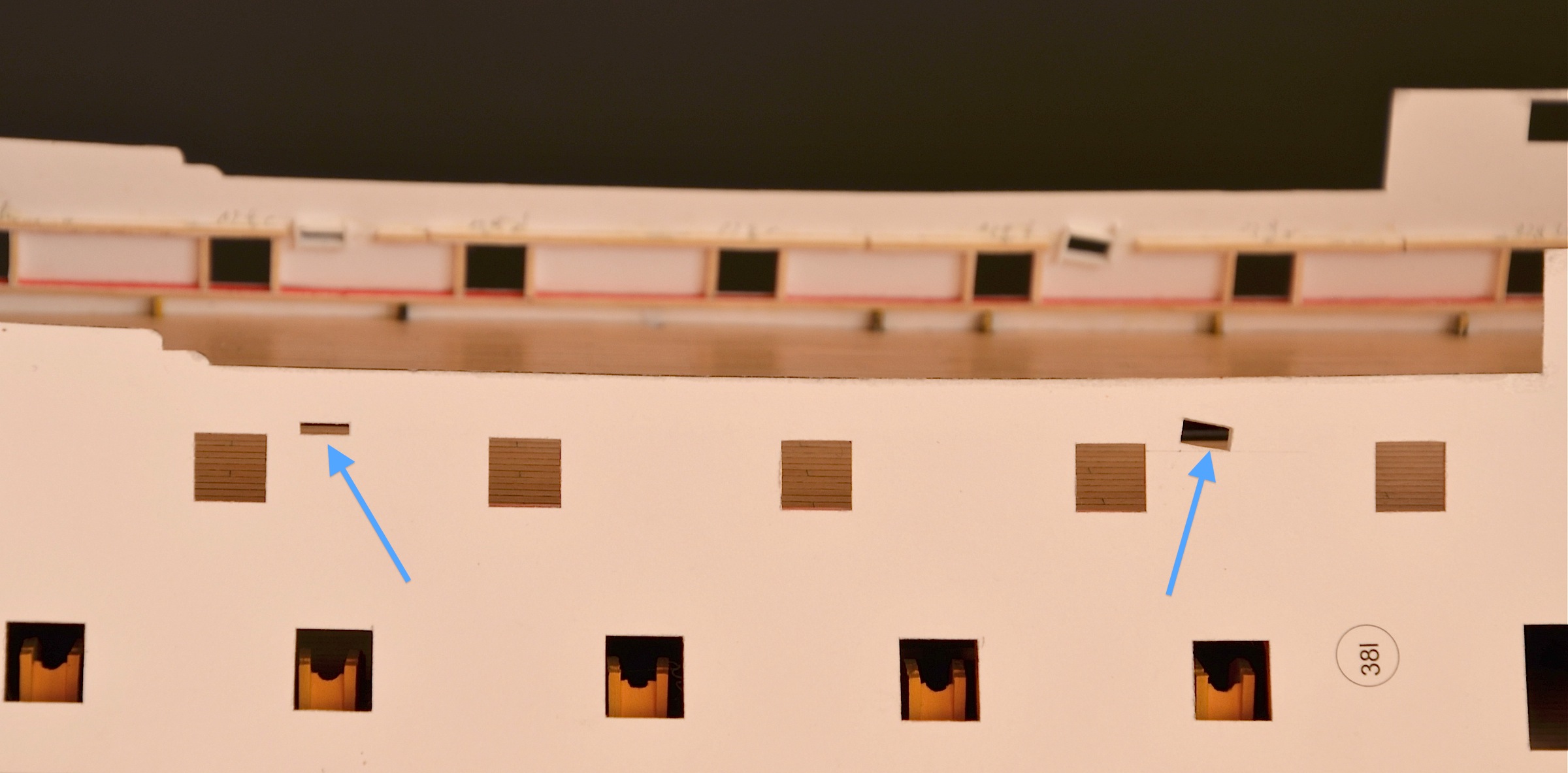

W burtach górnego pokładu działowego wykonałem dodatkowo dwa otwory na szybry, przez które będą przechodzić szoty foka i grota. Te otwory nie były przewidziane w oryginalnej wycinance.

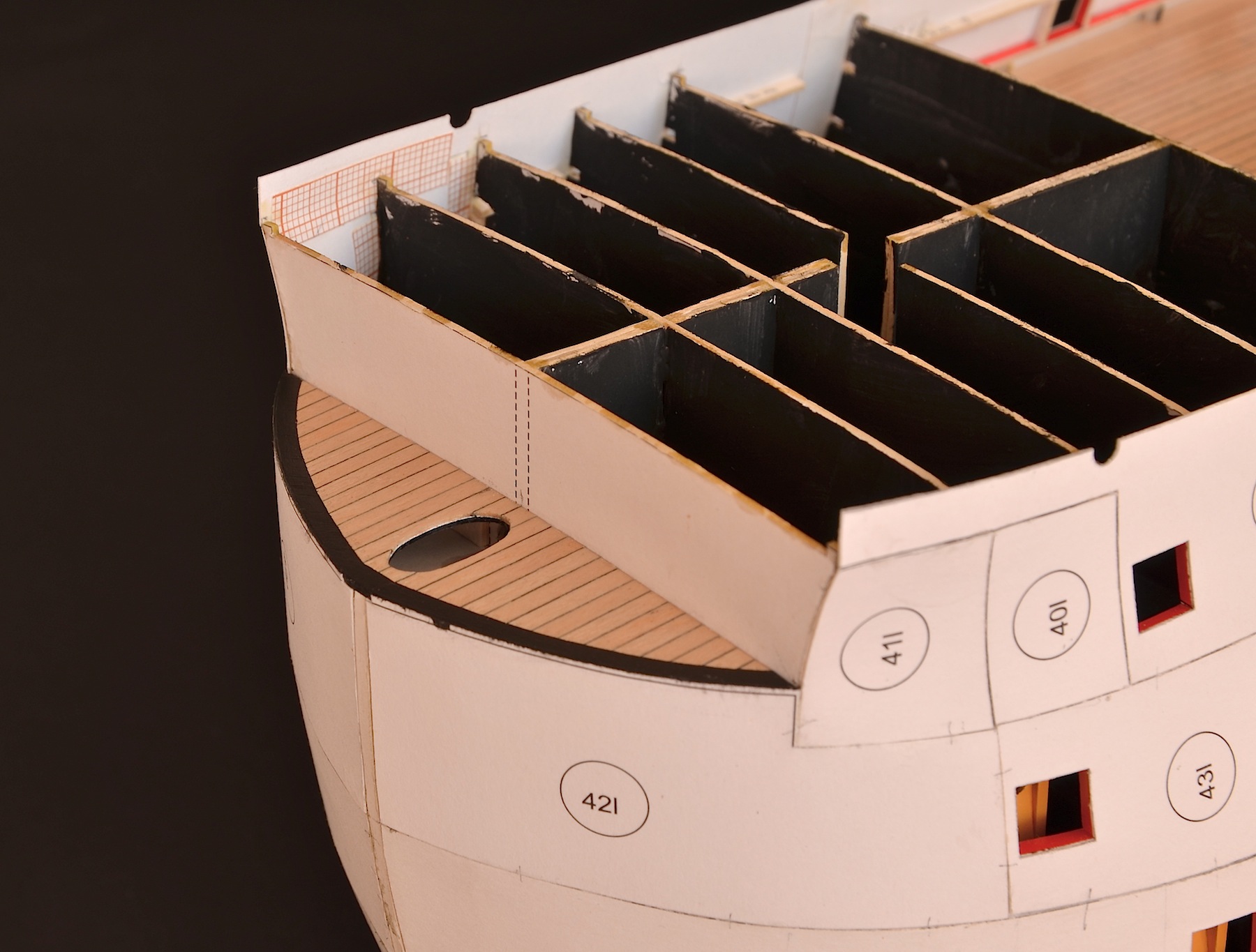

Nieco zmodyfikowałem też pokład dziobowy, który uzupełniłem o malowany na czarno waterway. Tak przynajmniej wygląda to na oryginalnym okręcie.

CDN...

[Piotras]

Jakie szpary, niedokładności?
Świetna, czysta i staranna praca zdecydowanie jeden z lepszych (jak nie najlepszy) model. Dla mnie rewelacja i czekam na dalsze postępy Twojej pracy wiem że będzie co podziwiać.
