Pinka genueńska (Pinco Genovese; Il Pinco)

[Andrzej1]

Miło, żeś powrócił.
Cieszę się.

Z ukłonami
Andrzej Korycki

[Bartek_W]

Cześć
Zrewidowałem moją relację i doszedłem do wniosku, że zaczęło jej brakować tego, co miała kiedyś. Nie będę się tłumaczyć brakiem czasu, ale tym, że to mój pierwszy model i ja się nie znam.

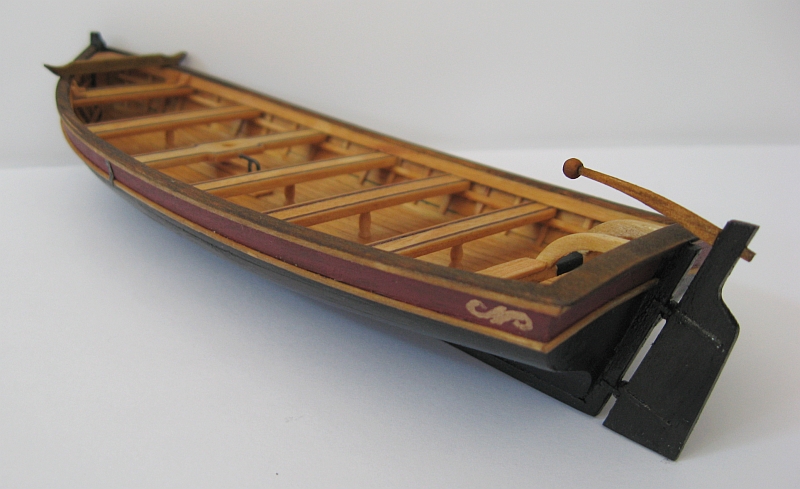

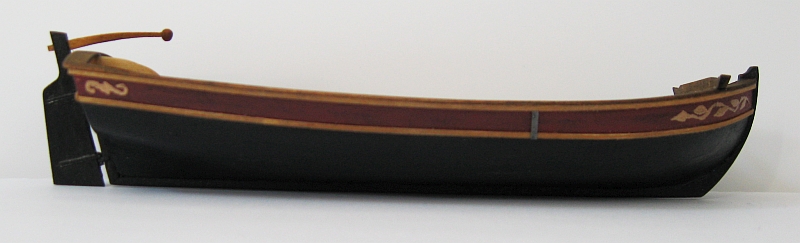

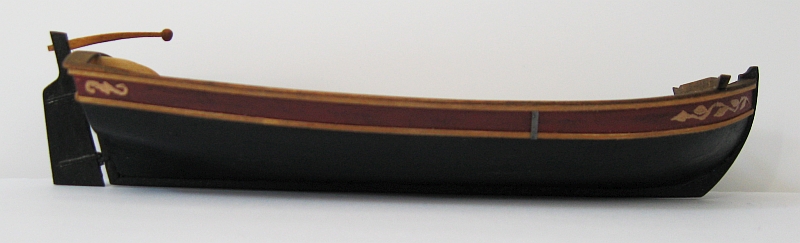

Szalupa mojej Pinki dostała w ciągu ostatniego miesiąca ster (troszkę przywaloryzowany kulką - może niepoprawnie, ale mi się podoba):

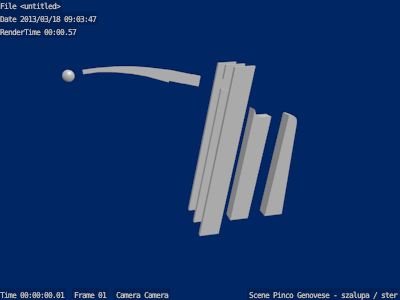

... który z grubsza zrobiłem tak:

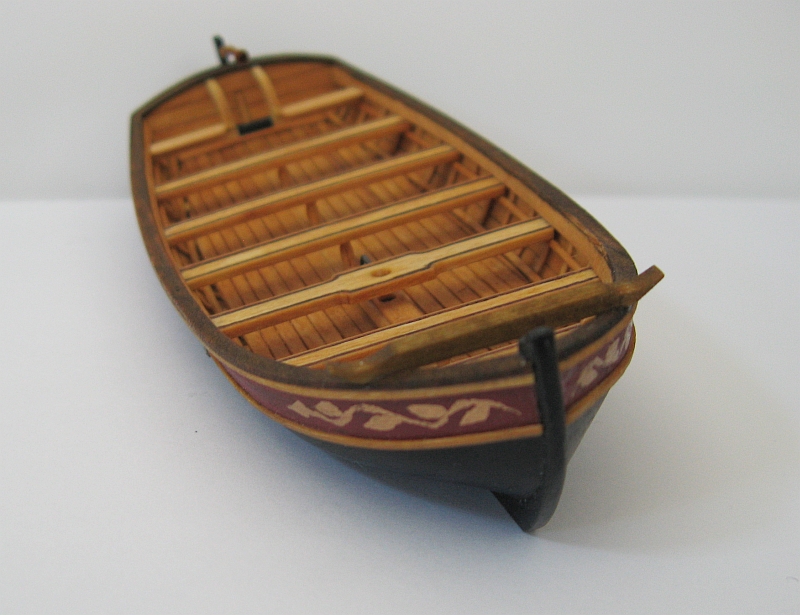

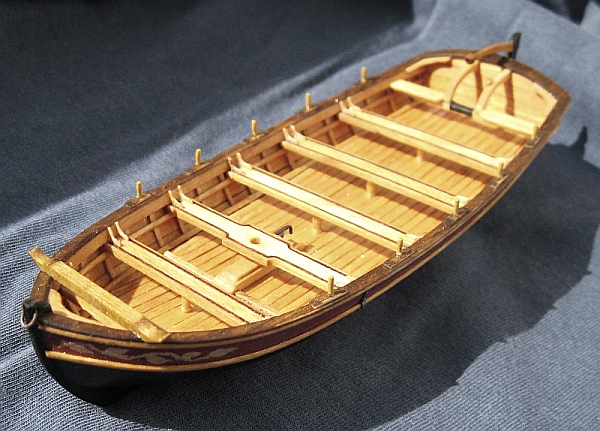

Ponadto, ku bogaceniu doświadczeń i przestrodze innych, "namazałem" na burtach, przy pomocy wykałaczki, złote bazgroły:

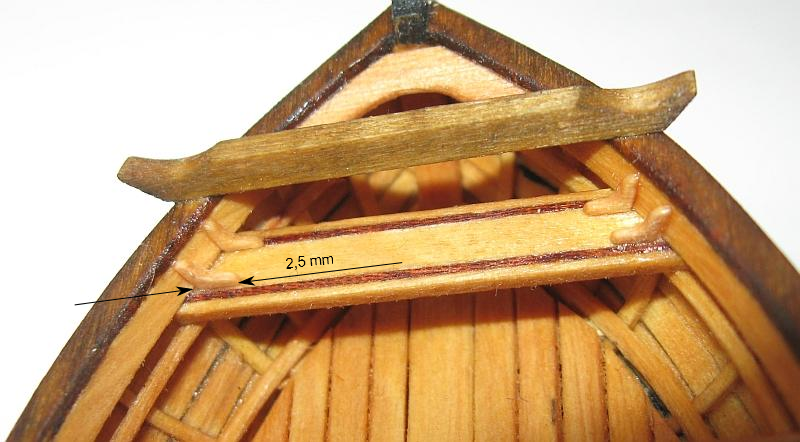

A teraz walczę z takimi "drewieńkami", które są cholernie małe...

A to, jak je robię, pokażę następnym razem.
Zatem do rychłego i uważajcie na bałwany morskie
Bartek

[myszor]

Dla mnie to przepiękna ta szalupa.
Masz duży talent.
Możesz powiedzieć jak zrobiłeś te ławeczki.

[Andrzej1]

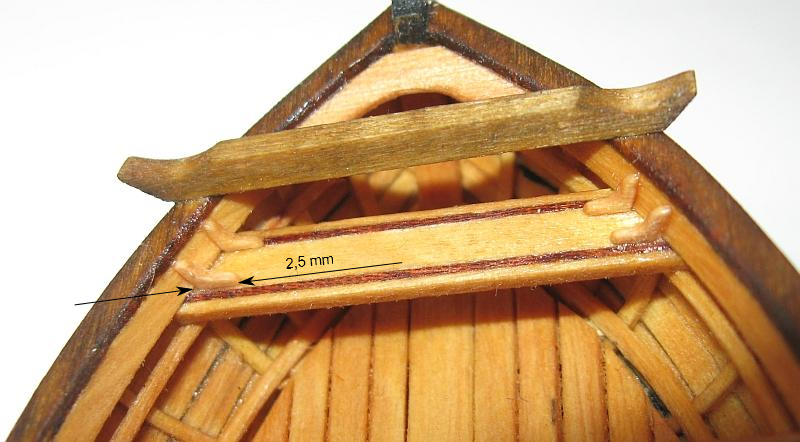

Oj, wiem dobrze co znaczy obróbka detali o wymiarach 2.5 mm i nieforemnych kształtach.
Dużo takich elementów mam na podłodze i za żadne "piniądze " znaleźć nie mogę.
Ale szalupka zacna, gratulacje.

Z ukłonami
Andrzej Korycki

[Bartek_W]

Bążur

Dziękuję Panom Andrzejom.

Rzecz o ławeczkach szalupy - czyli nadplanowa dygresja na sugestię Myszora

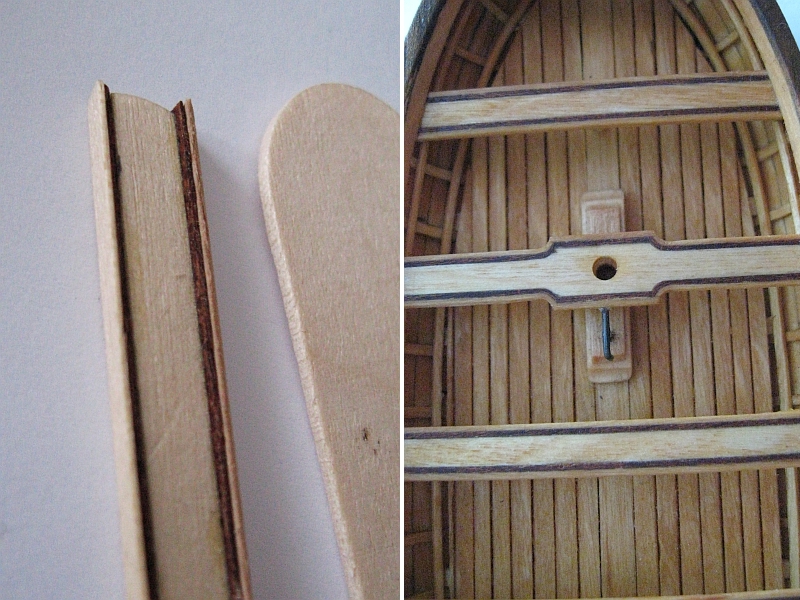

Ławki w szalupie wykonałem bardzo prosto. Szpatułkę z apteki, oklejoną z dwóch stron mahoniem i olchą, przyciąłem i doszlifowałem. I to by było na tyle... (parafrazując Leszka Kołakowskiego).


Wszystkiego dobrego i do następnego razu...
Bartek

[Bartek_W]

Cześć

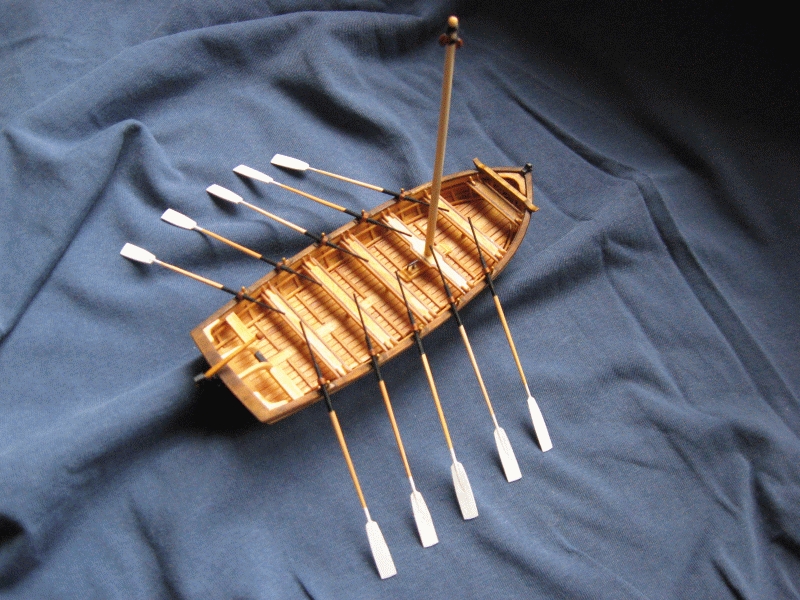

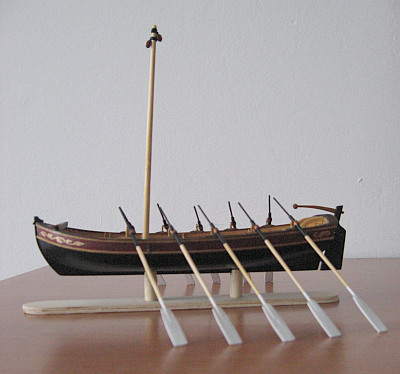

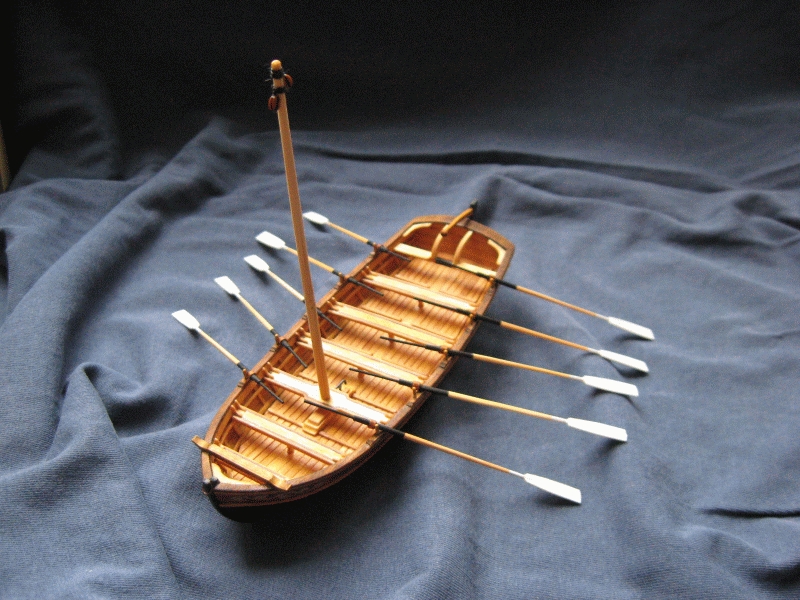

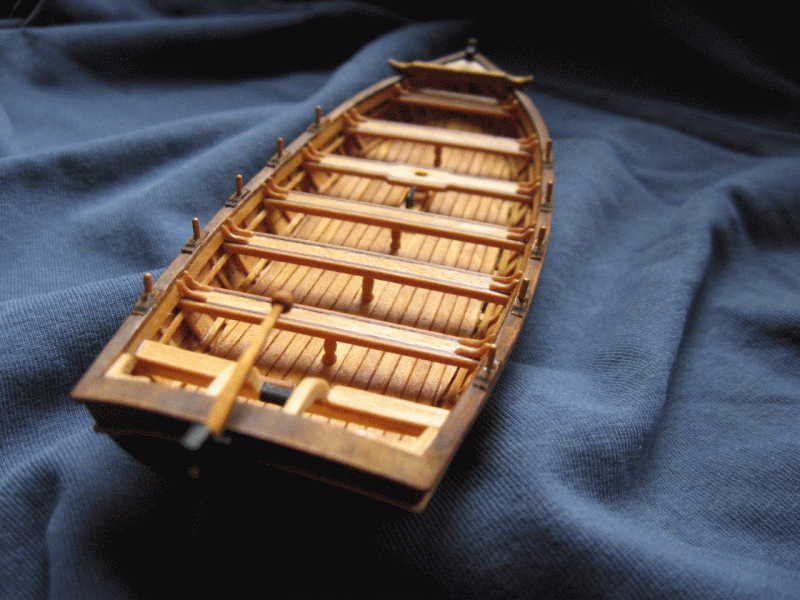

Czasu w ogóle ostatnio nie mam, ale w wolnych chwilach skończyłem prace nad tą łódką.


Światło dziś żałosne, a i niebieskiego tła doszukać się nie mogę... (ale jak nie dziś, to nigdy )

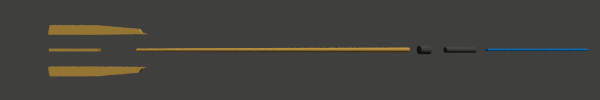

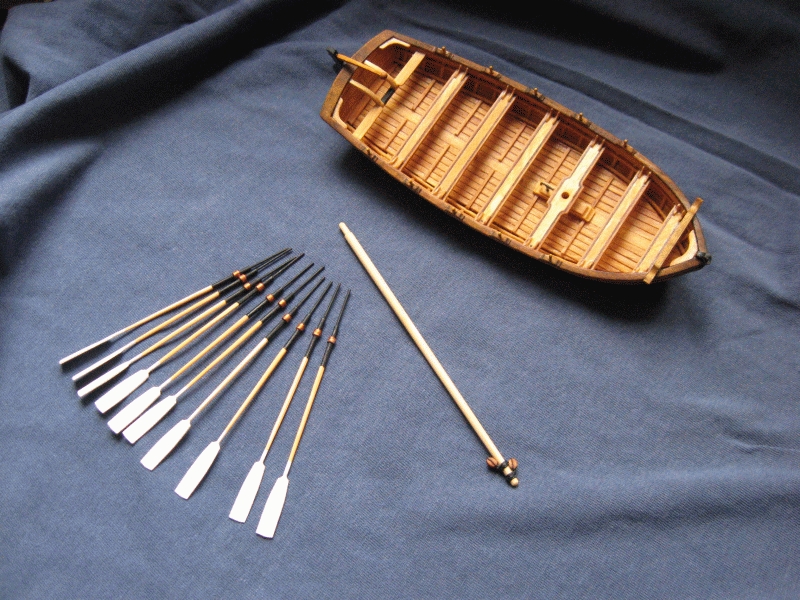

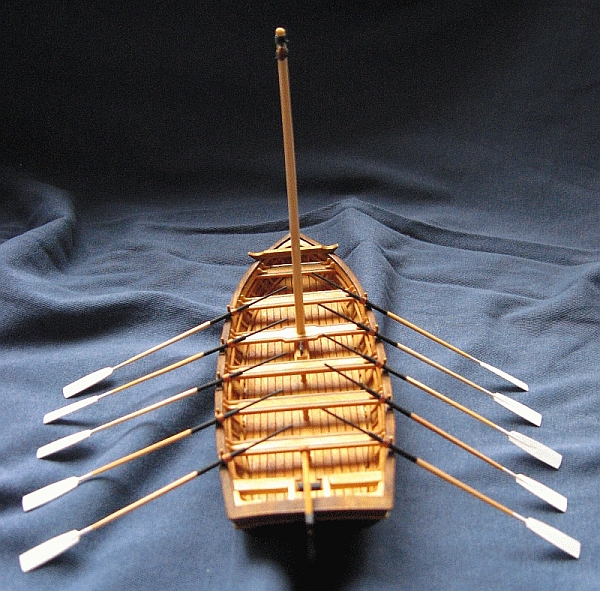

Tak zrobiłem wiosła:
pomarańczowy - drewno (olcha + brzoza)
czarny - izolacja z kabli różnej grubości
niebieski - szpilka


Nie wiem kiedy, ale ciąg dalszy nastąpi na 100%
Pozdrawiam serdecznie
Bartek

PS. Nie zrobiłem zdjęcia z pieniążkiem, ale zapewniam, że szalupa ze sterem ma 14,5 cm długości. Nic jej jeszcze nie urosło.

[Bartek_W]

Cześć
Mała aktualizacja pełnosłoneczna.


Zbyt wcześnie zagrały fanfary nad szalupą, bowiem koniec prac nad nią ogłosiwszy przewidzieć nie mogłem zawiłości mentalnych, jakie powstały później. A prac to jednak nie koniec.

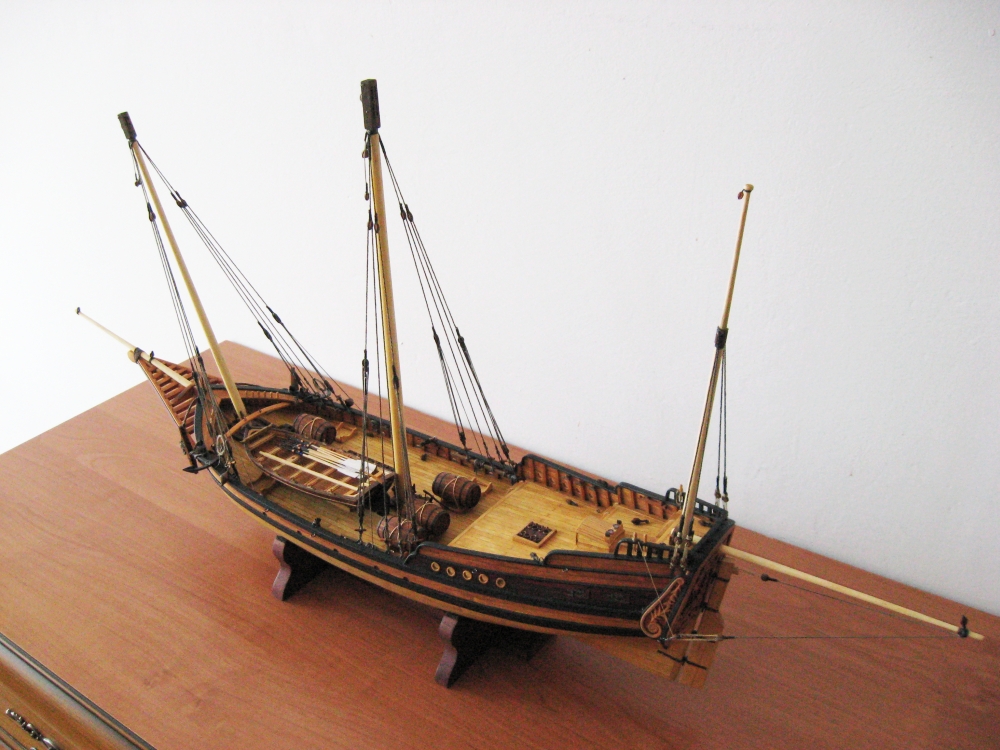

Pierwotnie szalupa miała być zamocowana na pokładzie Pinki. Nie mogłem się powstrzymać od przymiarek.

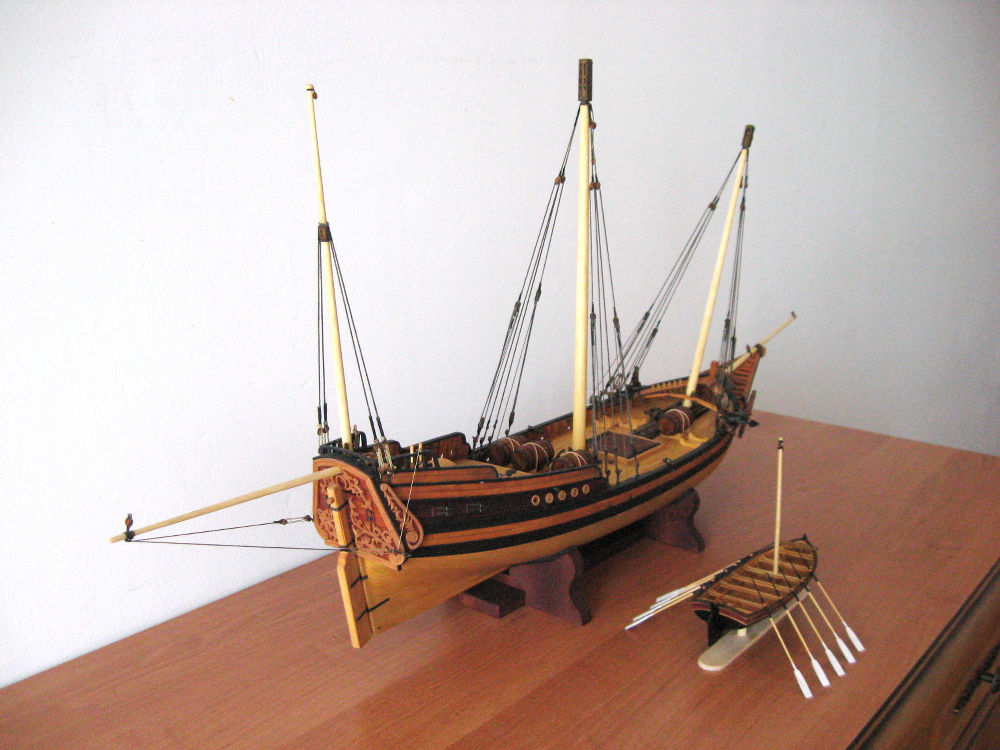

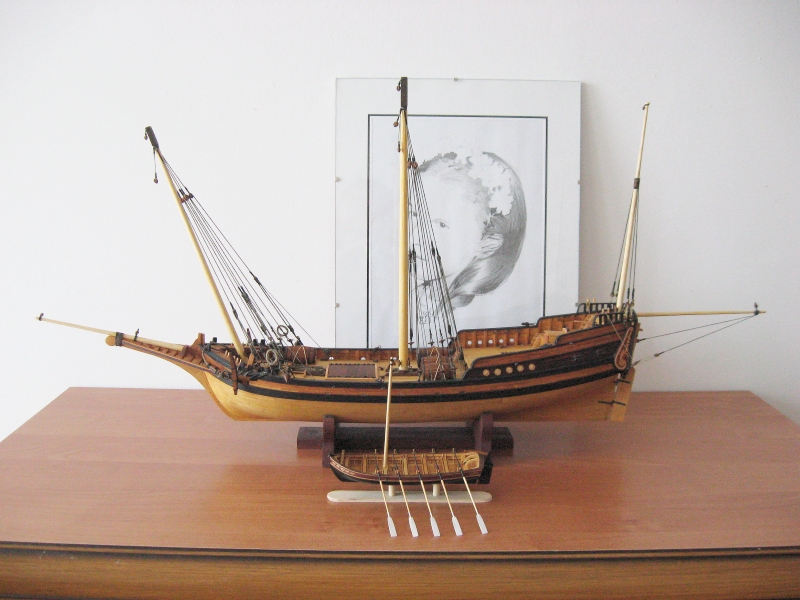

Po przymiarkach zdecydowałem, że szalupa będzie "żeglować" obok Pinki w gablocie. Ta konfiguracja po prostu sprawiła, że znów poczułem się jak chłopiec, który pierwszy raz w życiu ujrzał karuzelę.

W związku z taką decyzją pojawił się problem.
Chciałbym w możliwie najbardziej wiarygodny sposób odtworzyć olinowanie i ożaglowanie takiej szalupy. Plany, jakie posiadam, nawet jedną kreską nie zdradzają, jak to mogło wyglądać.
Widziałem kiedyś plany pinki w jakimś hiszpańskim warsztacie modelarskim, który sprzedawał je w szarej kopercie za kilka euro. Nie mogę ich teraz namierzyć. Może ktoś wie o czym mowa i ewentualnie sprawdzi, czy jest tam jakieś bardziej szczegółowe opracowanie szalupy, niż w planach Euromodel i Souvenirs de marine. Będę wdzięczny za wszelkie informacje.

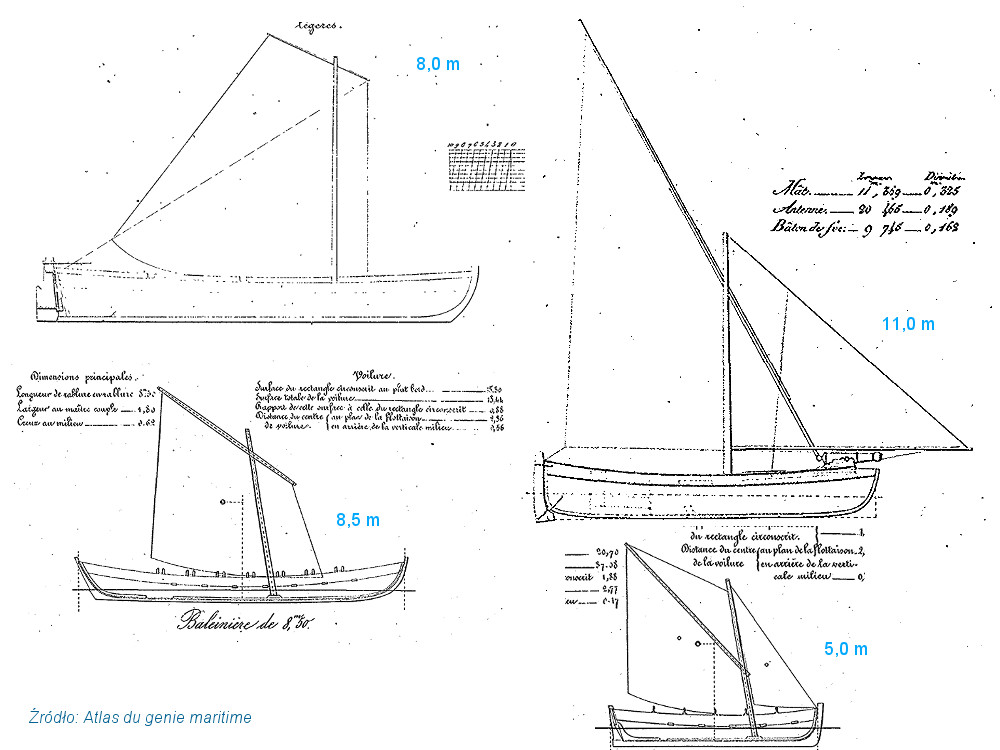

Tymczasem przeanalizowałem rysunki z epoki, jakie są dostępne w Atlas du genie maritime. Dla jednomasztowych szalup znalazłem takie coś:

Szalupa mojej Pinki to łódź ośmiometrowa.
Wiele świetnych rysunków dotyczących historii włoskiej żeglugi i sztuki szkutniczej można znaleźć tutaj: http://www.cherini.eu/ w zakładce Indice disegni. Tam również znalazłem wiele opcji zarysu ożaglowania, lecz żadnych informacji o olinowaniu szalupy, albo podobnej łodzi.

Do rychłego zobaczyska...
Bartek

[Bartek_W]

Cześć

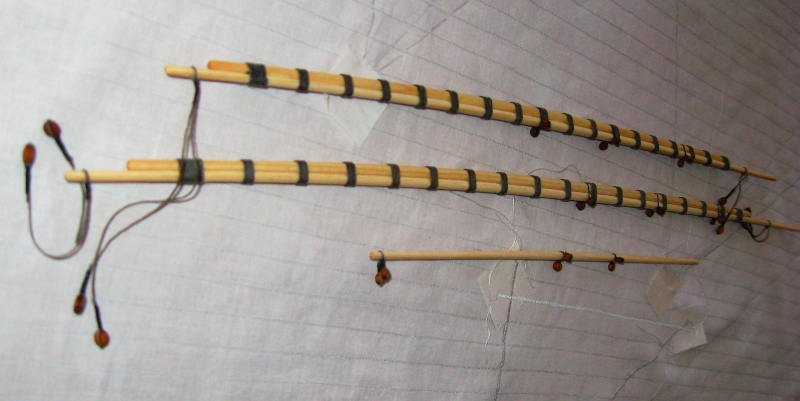

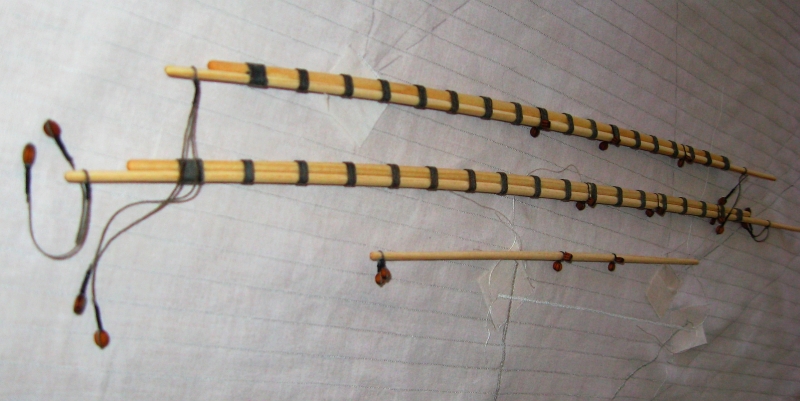

W przerwie w szukaniu materiałów historycznych dotyczących ożaglowania szalup, Pinka dostała komplet rejek. Metoda wykonania: toczenie i gięcie na gorąco (deseczka + pinezki + spryskiwacz + wielkiej mocy suszarka do włosów). Bloczki są od Mirka.

Aktualnie na stole operacyjnym żagle.

Pozdrawiam i do rychłego zobaczyska
Bartek

[TomekA]

Strasznie fajnie wychodzi Ci ten Twoj model! Podziwiam kunszt modelarski!
W ksiazce "Eighteen Century Rigs and Rigging" autorem ktorej jest Karl Heinz Marquardt znalazlem dwie strony poswiecone tematowi takielunku szalup.
Obie masz zeskanowane w sporej rozdzielczosci (300dpi) tutaj:
http://www.bluemelon.com/pstrykacz/rigs ... to-5420702

Jesli to Ci sie przyda, to mozesz je sobie sciagnac, wybierajac ikonke ze strzalka skierowana ku dolowi i wybierajac format "Original".

Po kilku dniach ja je stamtad usune, aby nie zapychac sobie dozwolonej pojemnosci.

[Bartek_W]

Cześć
Dziękuję Tomku za materiały. Już widzę, że się przydadzą.
Dziękuję też za dobre słowo i zapewniam z pełną odpowiedzialnością, że te wypociny nie mają nic wspólnego z jakimkolwiek kunsztem, a oto dowód:

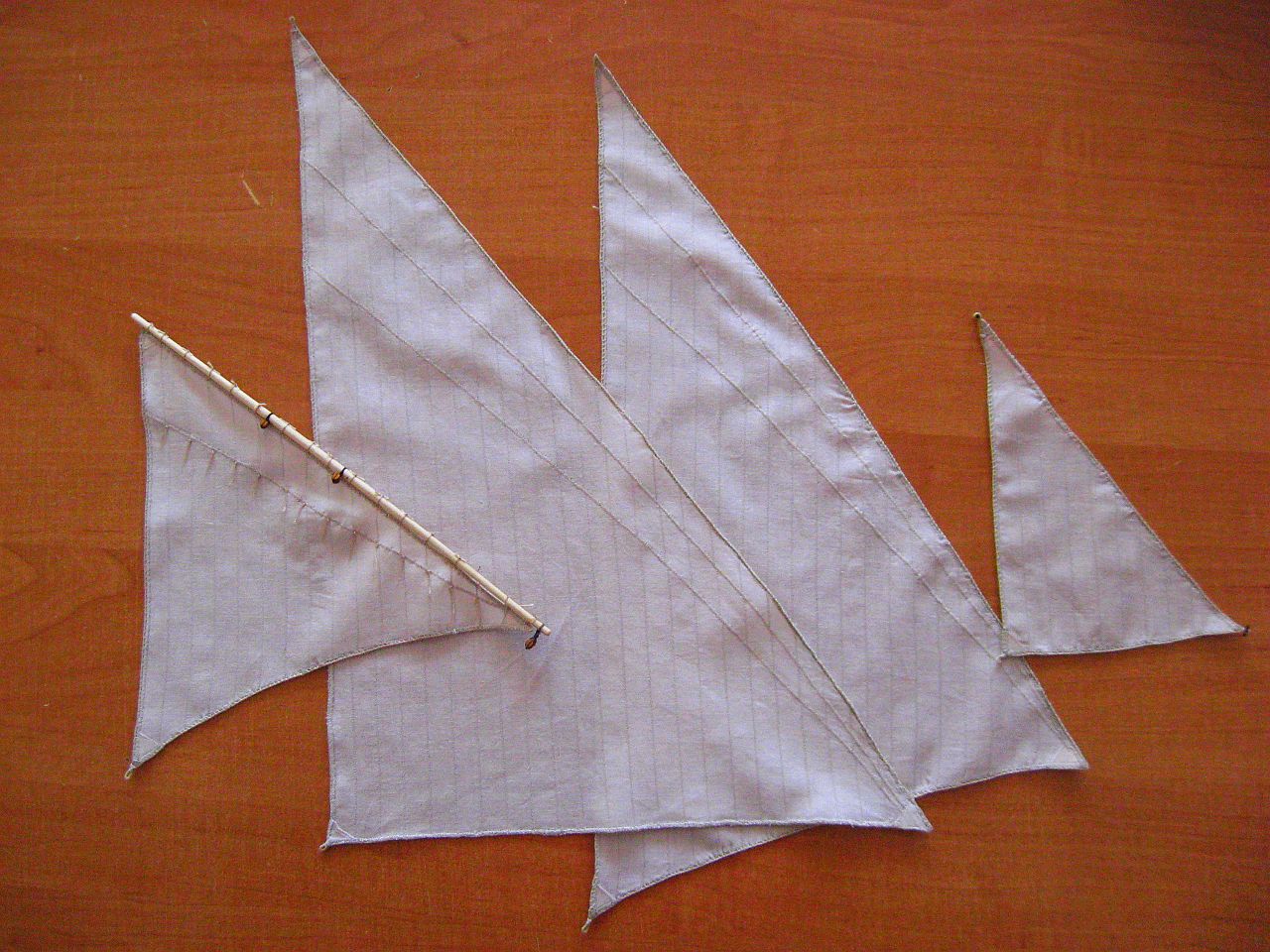

To są żagle, jakie udało mi się wykonać przy trzecim podejściu. Okazuje się, że są one moją piętą Achillesa. Zużyłem cały batyst, jaki posiadałem. Żagle są duże (najdłuższa krawędź ponad 40 cm) i obrabia się je niewygodnie. W rzeczywistości mają przyjemny kolor kawy z mlekiem, ale nie widać tego na zdjęciach, chyba ze względu na tło. Pierwsze wersje żagli były z klejoną zakładką, ale przy tym rozmiarze wychodziło to tak koślawo, że w końcu zdecydowałem się na szycie kluczowych "zgrubień" wąskim zygzakiem. Liklina przyszyta jest "na okrętkę". Na zdjęciu widać próbę z reflinkami na bezanie, ale z uwagi na zbyt grubą nić wyszło brzydko. Będę poprawiać. Zbyt grubą nić zastosowałem też do przymocowania żagla do rejki - po kliku ruchach węzełki się po prostu rozwiązywały. Nie chcę tego smarować klejem, więc będę poprawiać na cienką nić.

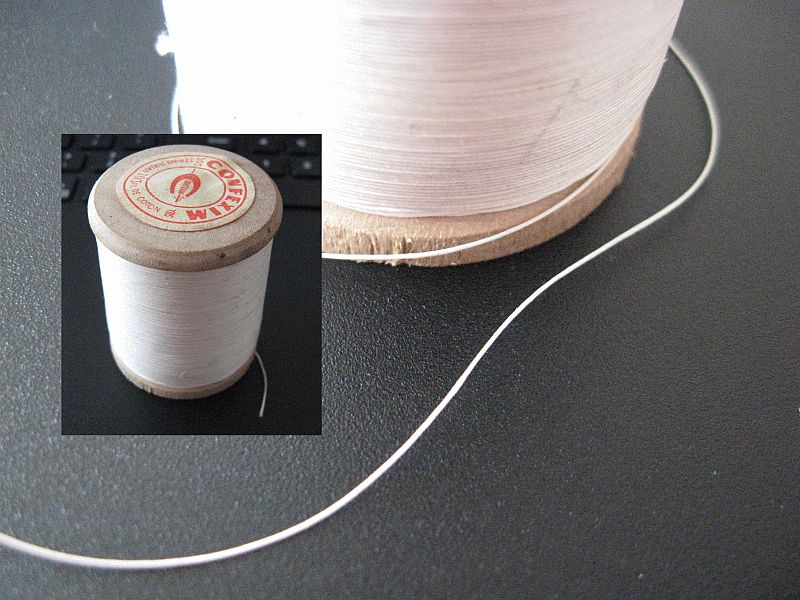

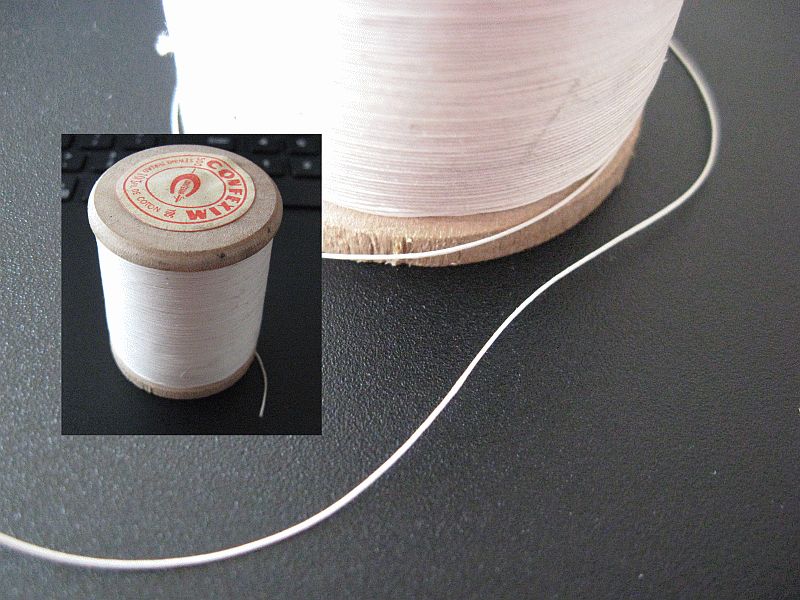

A przy nici pozostając, chcę się pochwalić znaleziskiem, jakiego dokonała moja Pani podczas sprzątania strychu. Mianowicie gdzieś w ciemnym kącie znalazło się pudełko z babcinymi robótkami, wśród których znalazło się też 20 szpulek niesamowitej nici z lat 40-ych/50-ych. Czysta bawełna bez żadnych kudłów. Średnica 0,35 mm.

Oczywiście wiem już gdzie nitka trafi. Może przynajmniej olinowanie ruchome będzie wyglądać w miarę przyzwoicie

Tymczasem pozdrawiam serdecznie i do następnego razu
Bartek
