Model kartonowo-fornirowy

[Andrzej1]

RomekS napisał:

Robię jak umiem. ...

Oj, umiesz, Ty umiesz, tylko mordki nieco zdziwione Ci wyszły :).
A mnie cieknie ( no syczy) :woohoo: .

Z ukłonami
Andrzej Korycki

[RomekS]

Mordki się zatka linkami i nie będą smutne...

[mirek]

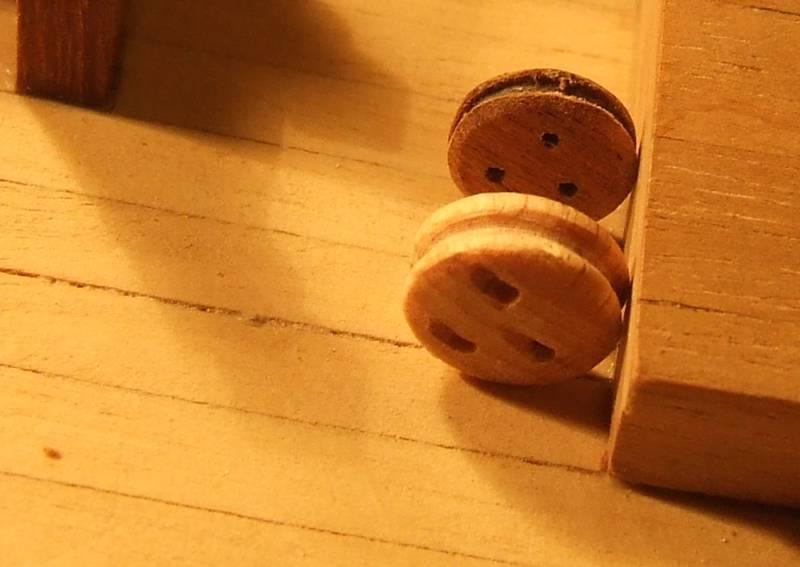

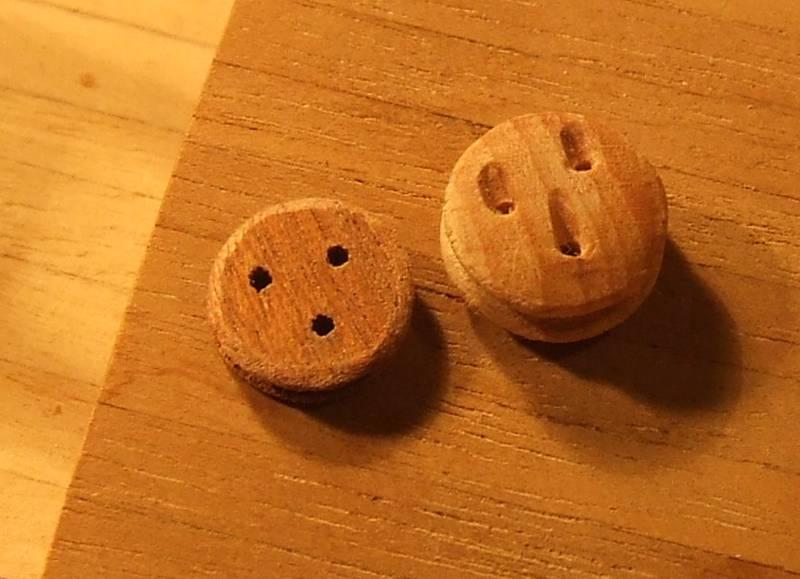

Te mordki to tak na moje oko są ciut za cienkie.
Grubość jufersa powinna mieć ok 50 % jego średnicy

[RomekS]

mirek napisał:

Te mordki to tak na moje oko są ciut za cienkie.
Grubość jufersa powinna mieć ok 50 % jego średnicy

Zgadza się. Powinienem to zrobić tak.
Na tokarce to minuta roboty.
Nawet w dalszej obróbce jest to dużo łatwiejsze niż "babranie" się z fornirem.

Ale wtedy nie zgadzał by się tytuł...
"Model "kartonowo-fornirowy"..:)

[antosiek]

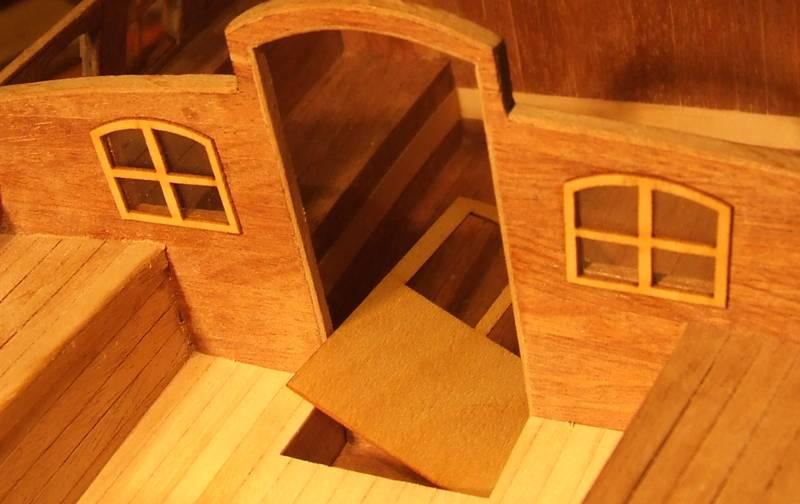

Chyba mi coś umknęło. Romek, jak zrobiłeś tą ozdóbkę na rufie i obramowania okien, ze wskazaniem na ozdóbkę. W wolnych chwilach od tokarki popełniłeś laser?;)

[RomekS]

antosiek napisał:

Romek, jak zrobiłeś tą ozdóbkę na rufie i obramowania okien, ze wskazaniem na ozdóbkę.

Ja zrobiłem:
- projekt w Corelu
- wyciąłem odpowiedni kawałek forniru
- połozyłem w odpowiednim miejscu i odpowiednio docisnąłem
- uruchomiłem komputer i "laser"
- nadzorowałem pracę lasera
- wyjąłem prawie przepalone elementy fornirowe
- zapakowałem do koperty
- posmarowałem klejem
- przykleiłem w odpowiednim miejsu na modelu

A Laser co on tam robił ?:
- prawie nic, wypalił tylko
i to za trzecim przebiegiem (bo tak mu kazałem)
chociaż mógł i za pierwszym,
ale wtedy by osmalił krawędzie

No i kto tu się napracował ?.

[Kon_Bar]

RomekS napisał:

No i kto tu się napracował ?.

Laser? :evil:

Ja tam czekam aż Romek dopracuje metodę budowy lutownicy oporowej czy jak tam to szataństwo Tomek nazwał (http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,34510/catid,7/limit,6/limitstart,42/)

[RomekS]

Kon_Bar napisał:

Ja tam czekam aż Romek dopracuje metodę budowy lutownicy oporowej czy jak tam to szataństwo Tomek nazwał

Ty Konrad jakiś wróżbita albo egzorcysta jesteś czy co?

Właśnie nawijam transformator 100 VA
z uzwojeniem wtórnym 2,65 V.

http://www.lutownice.pl/produkt.php?prod_id=88

Na uzwojeniu pierwotnym daję regulację na triaku.
Zobaczymy co z tego wyjdzie.
:blink:

[RomekS]

Dzisiaj mam dzień wolny. :woohoo:

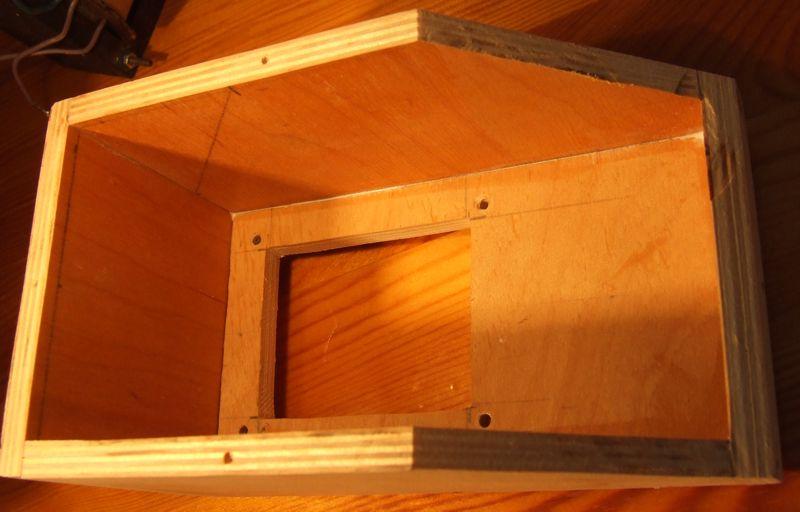

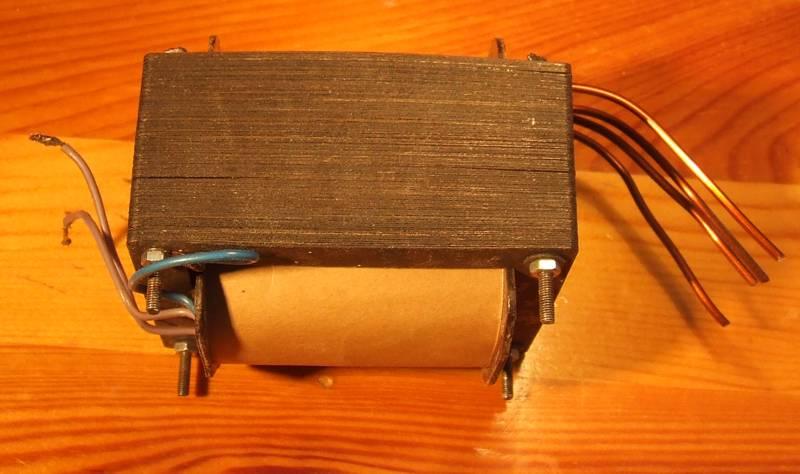

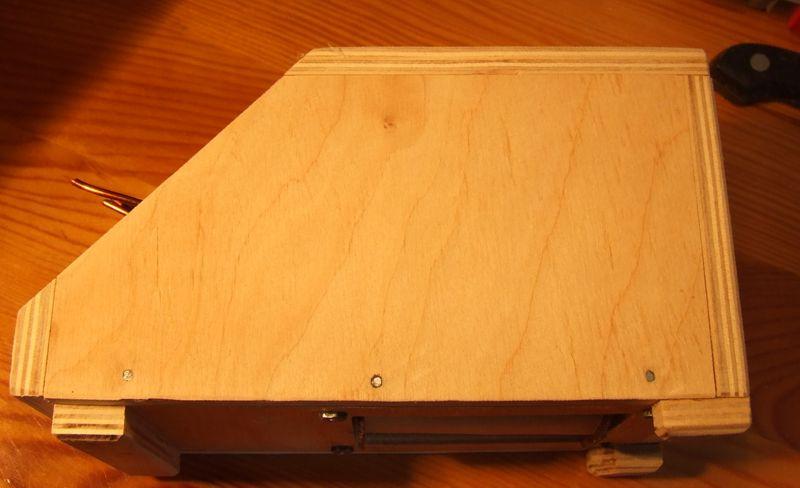

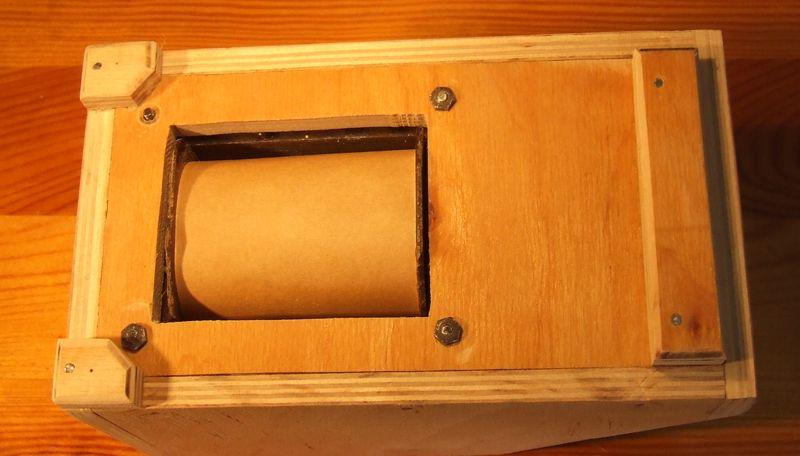

Znalazłem w piwnicy trafo 100 W i ....
Reszta na fotkach.

Nie robię osobnej relacji bo nie wiem czy wyjdzie ...:blink:
Niemniej jak przeprowadzę próby i będzie dobrze to dam znać.

[RomekS]

I parę następnych.
Jak nie wyjdzie to zrobię ładowarkę do akumulatorów.

Elektrody chcę zrobić z drutu stalowego miedziowanego od "migomatu".

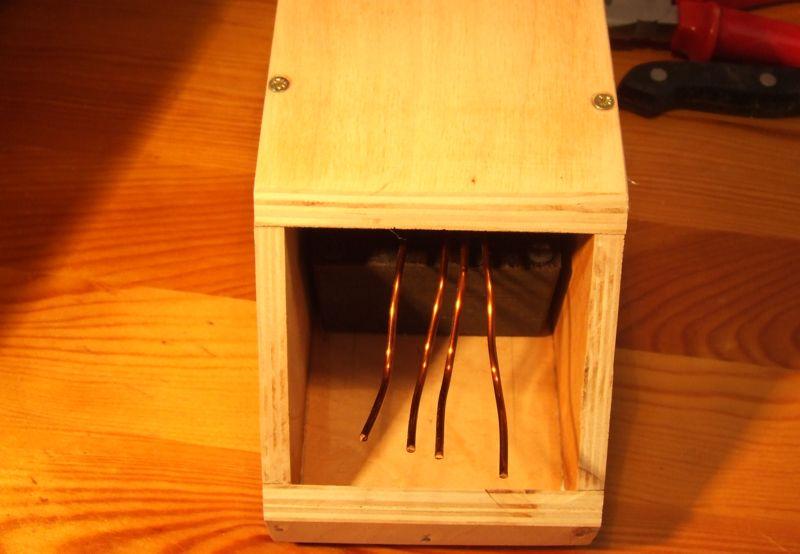

Średnica drutu w trafo to 2,5 mm. Gruby... :ohmy:

Średnica drutu na elektrody od "migomata" to ok 1 mm

Wszelkie podpowiedzi mile widziane bo pływam w tym temacie..

Przełącznik nożny od starej prasowalnicy.

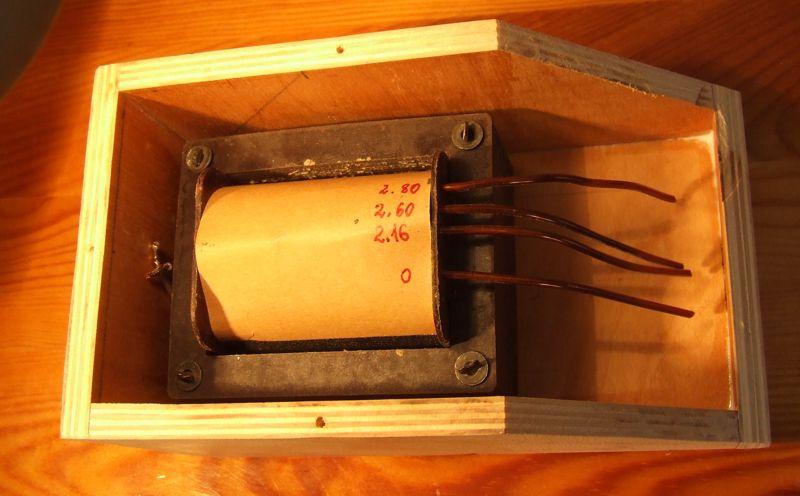

Regulacja na odczepach. Na razie .
Reszta ...Zobaczymy...
