Re: HMS Bellona

Post autor: Borek »

Witam.
Zacząłem produkcję jufersów.

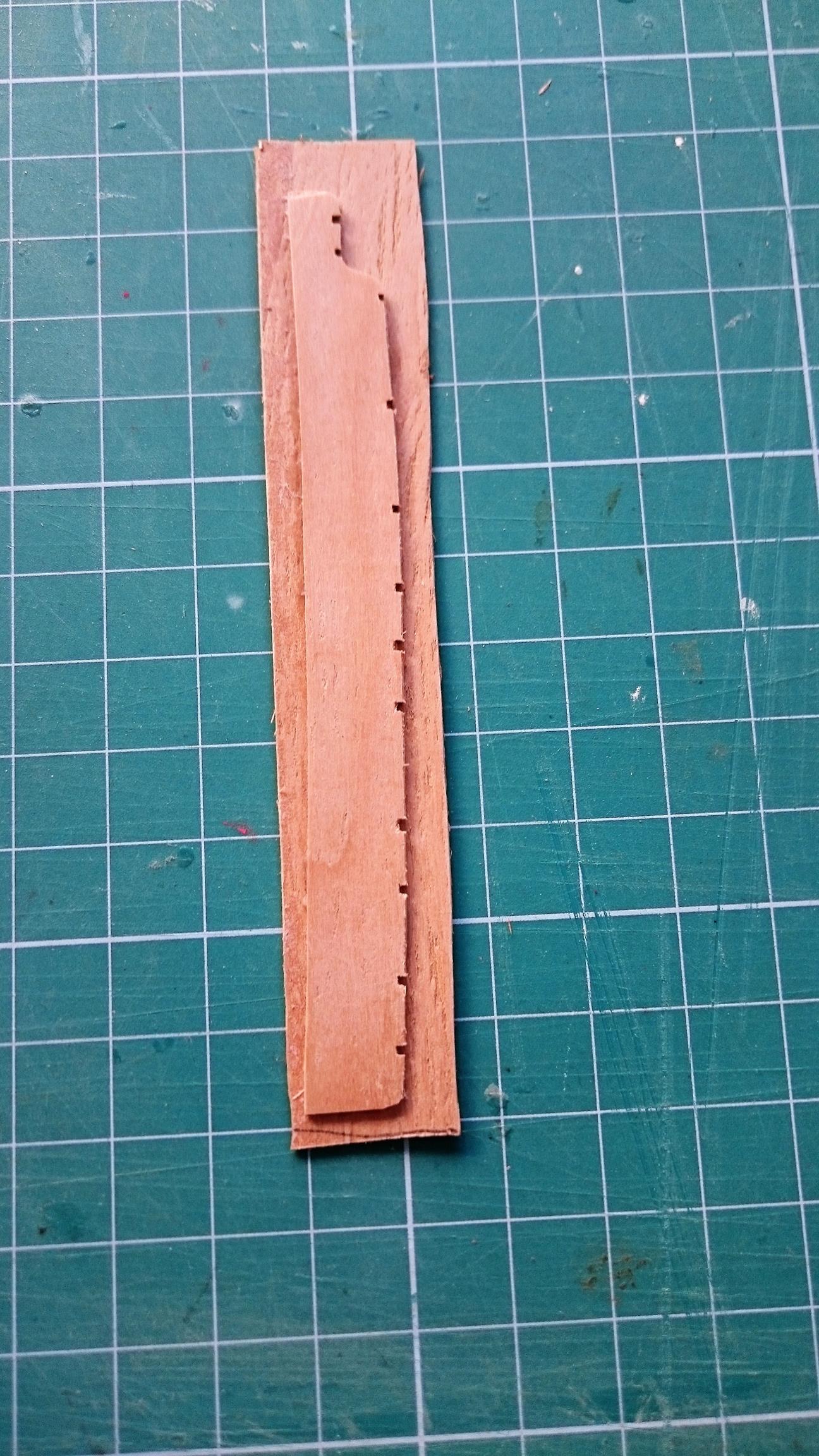

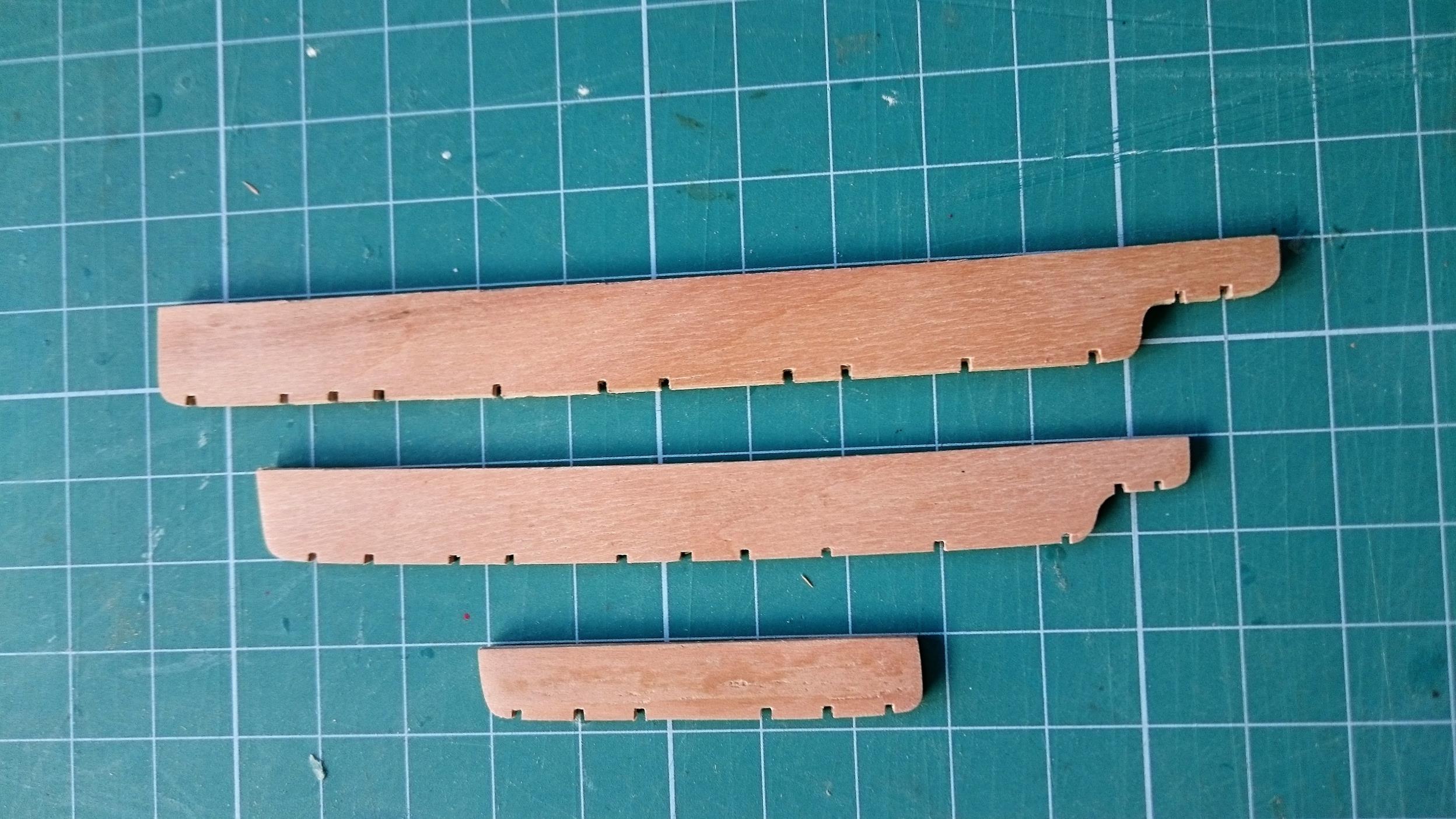

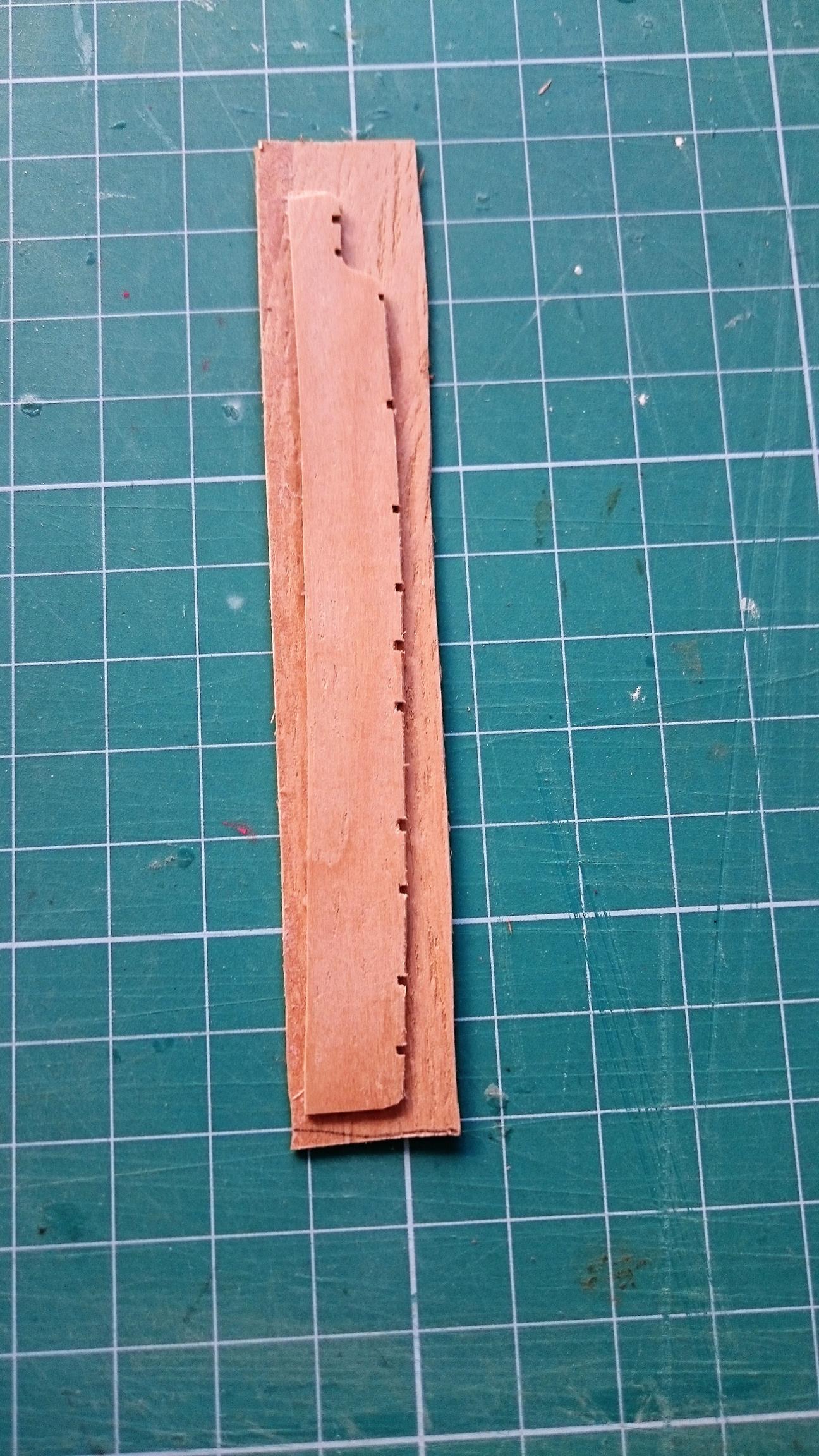

Na początek ławy wantowe. Najpierw wykonałem szablon z kartonu, który następnie obkleiłem fornirem jabłoni.
1 (Copy).JPG

2 (Copy).JPG

3 (Copy).JPG

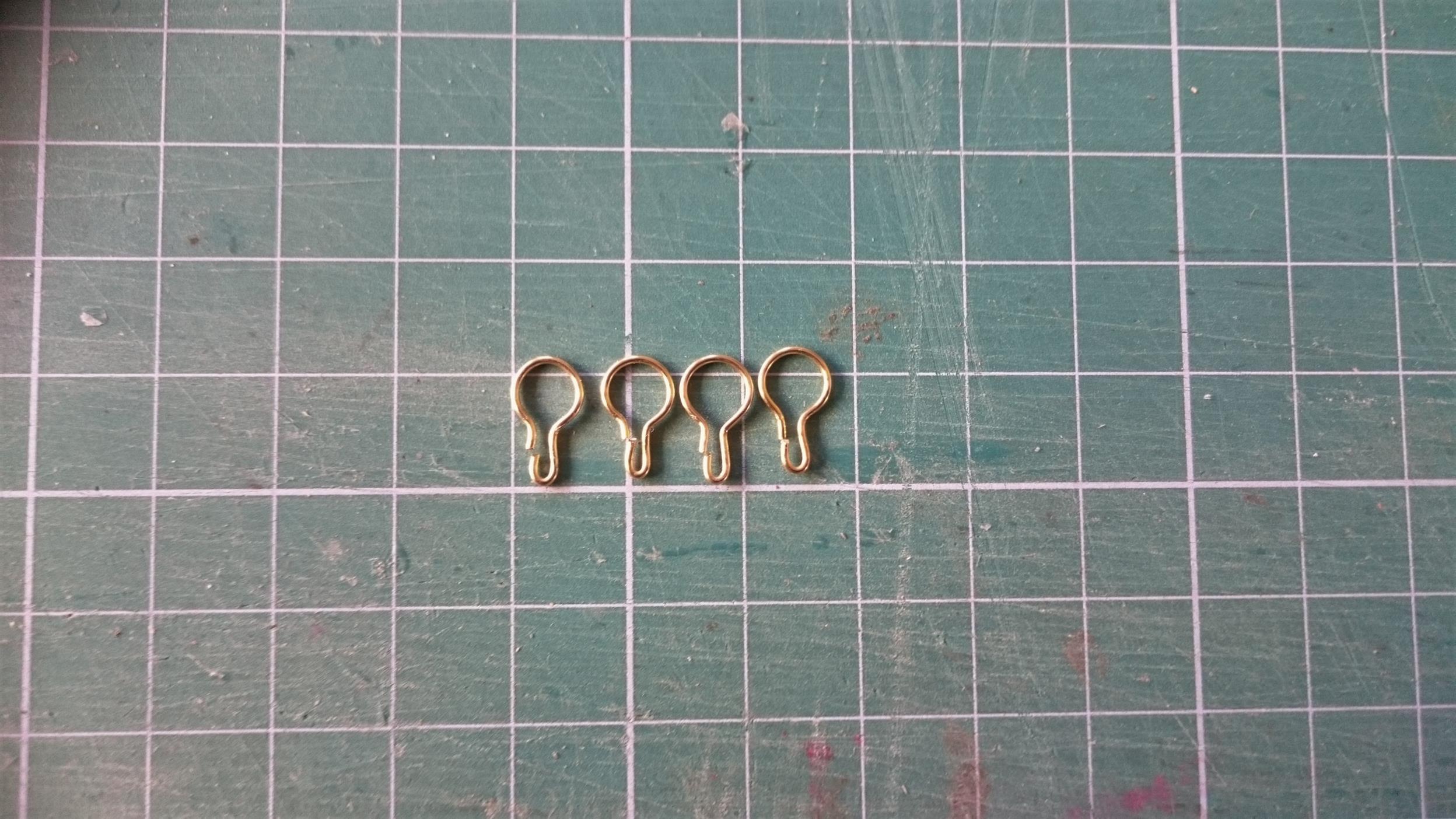

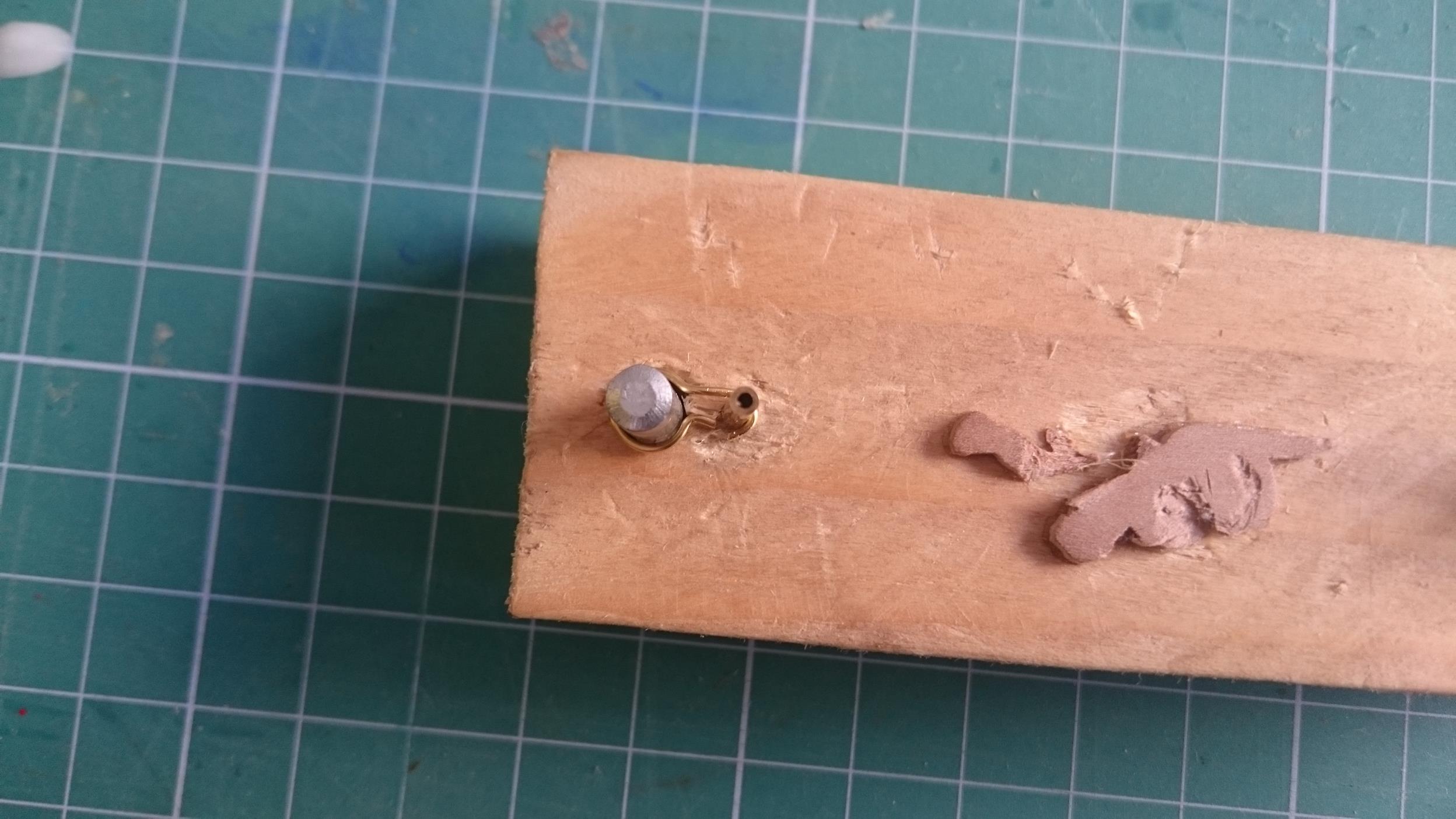

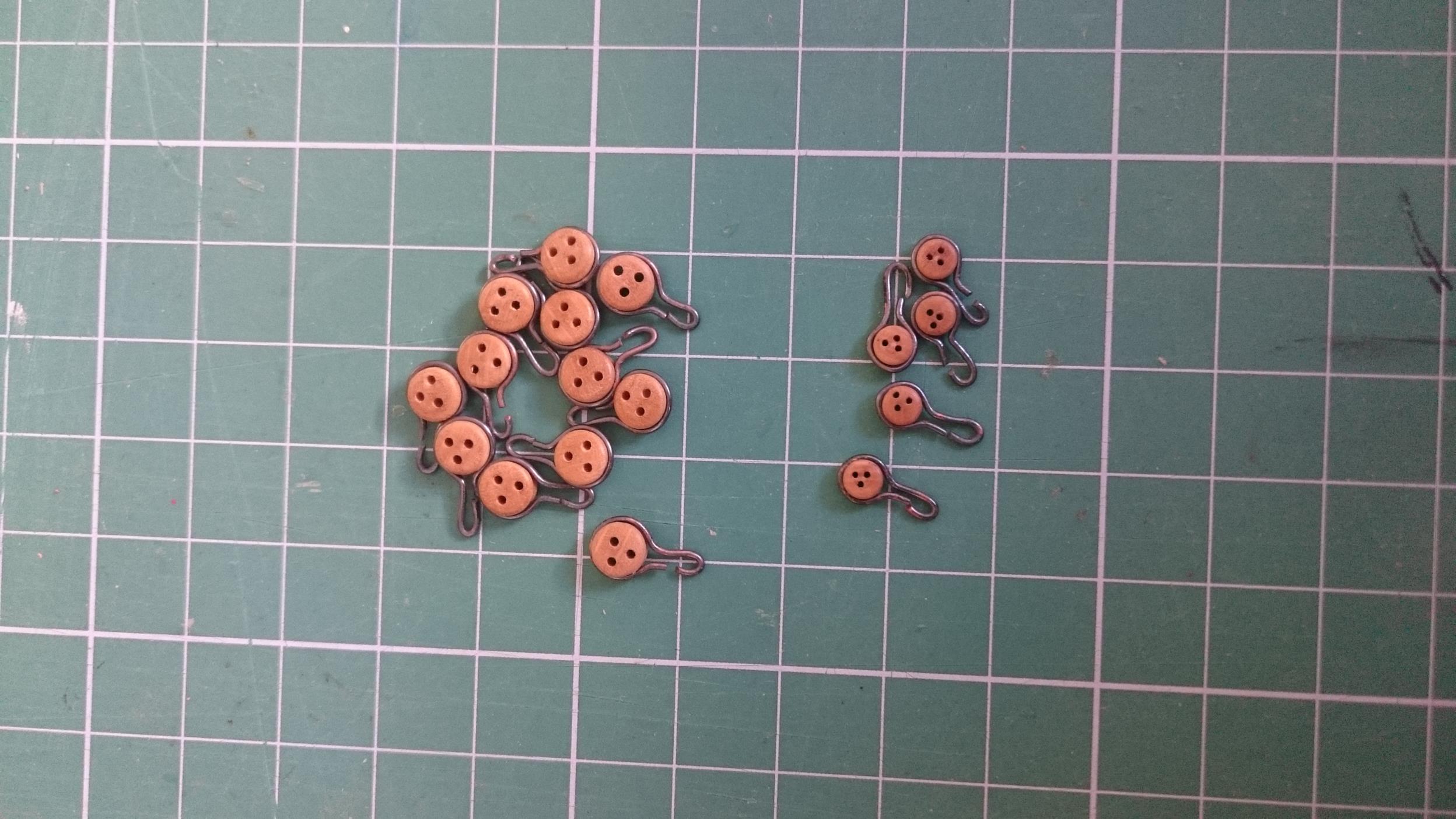

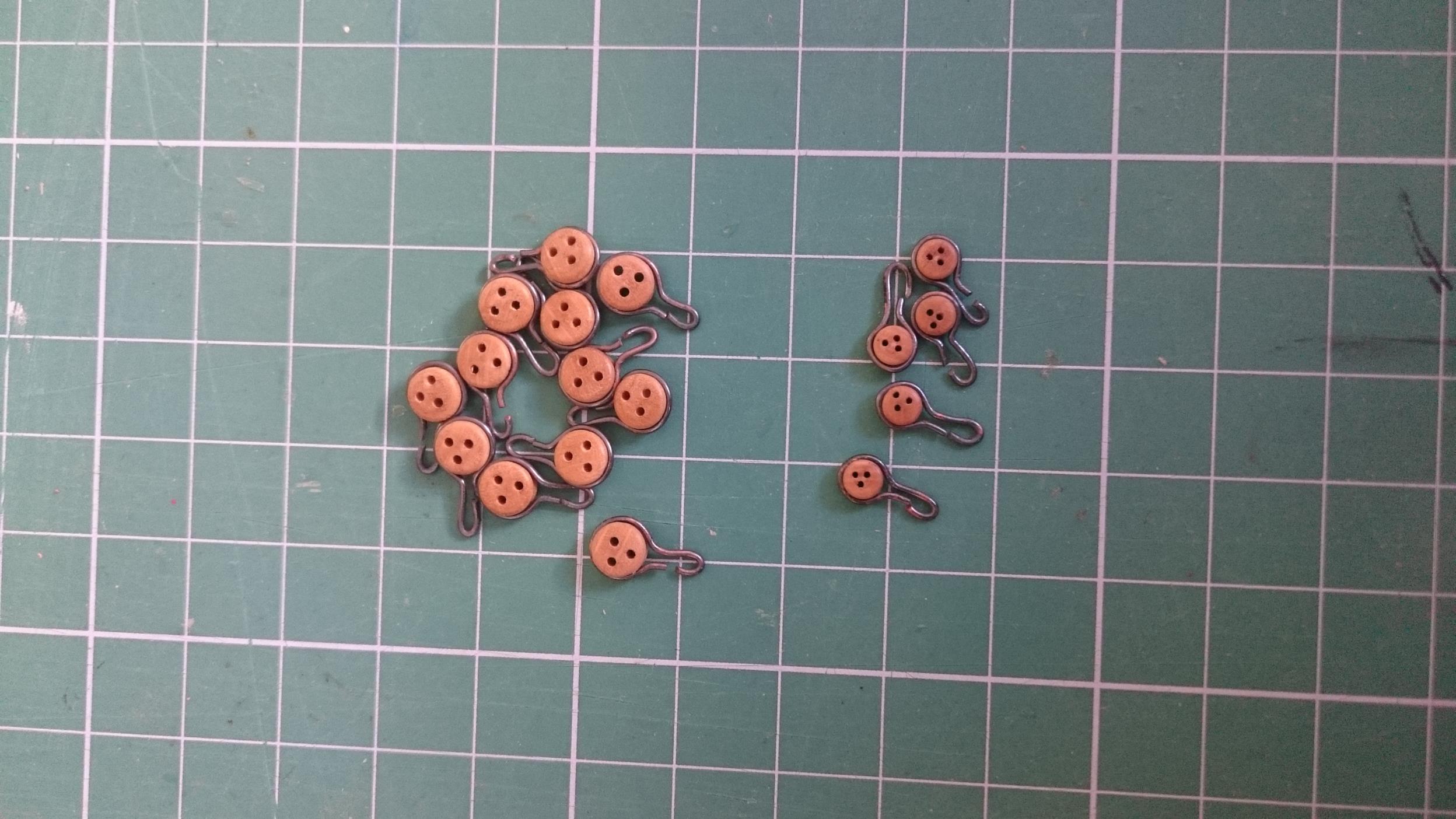

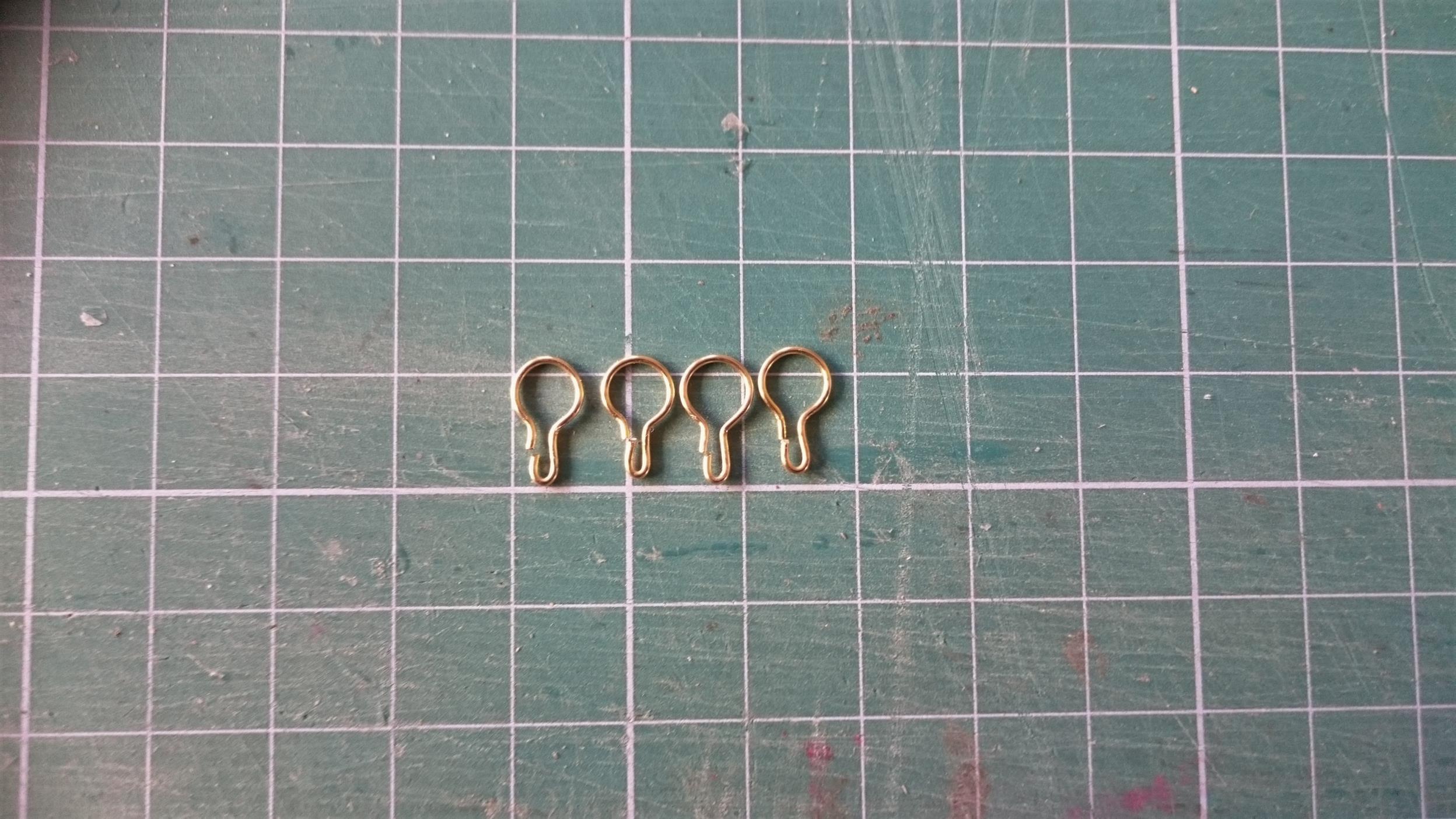

Okucia jufersów zrobiłem z drutu mosiężnego na przygotowanym szablonie, aby elementy były powtarzalne. Narzędzie zrobione z rurki mosiężnej i wiertła.
4 (Copy).JPG

5 (Copy).JPG

6 (Copy).JPG

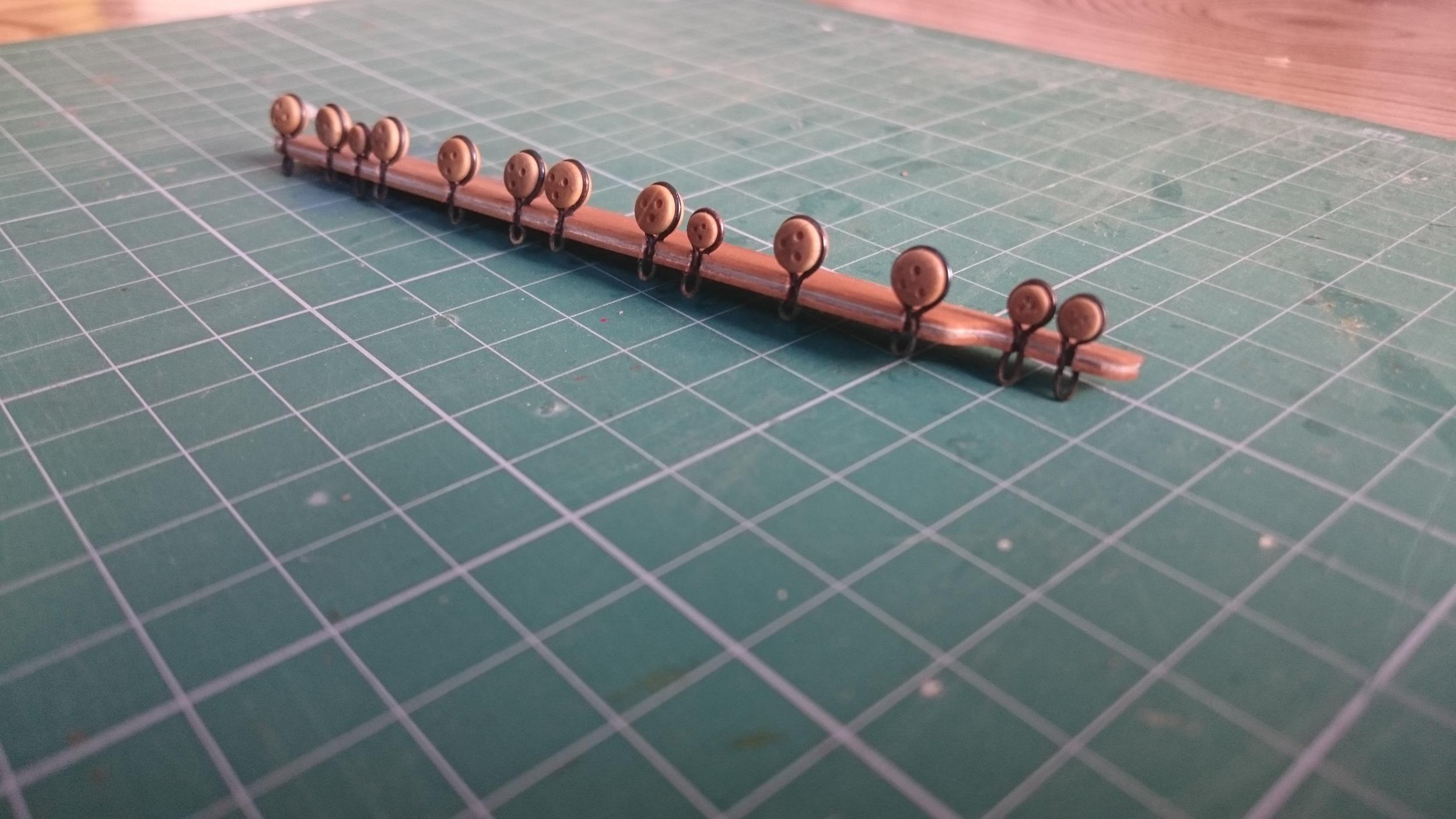

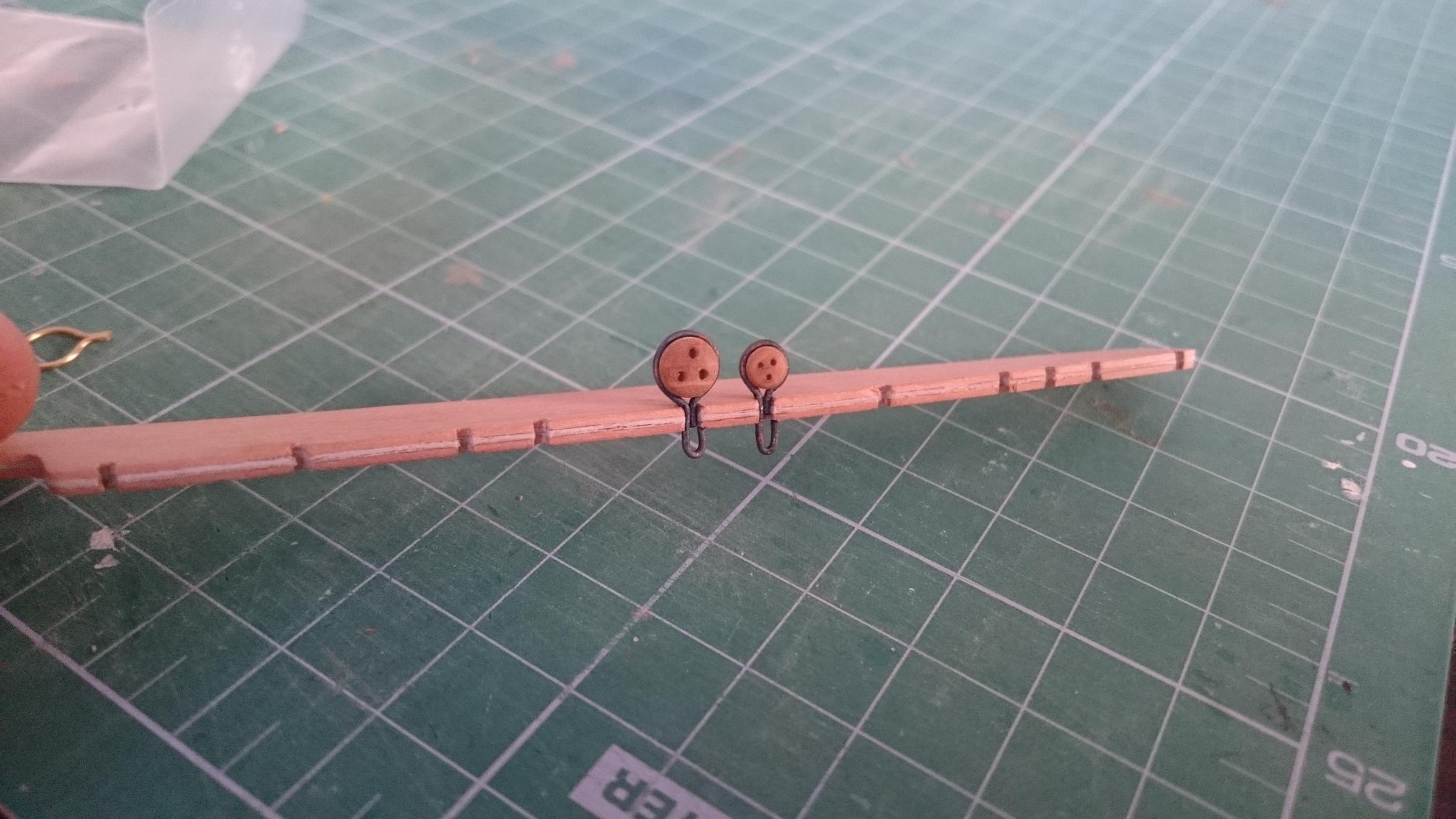

Następnie elementy wklejam w ławe wantową.
7 (Copy).JPG

8 (Copy).JPG


Do montażu brakuje jeszcze wsporników oraz frezowanej listwy nabijanej od czoła ławy, ale to w następnym odcinku.
Pozdrawiam serdecznie Piotr
Awatar użytkownika
Borek
Posty: 379
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: HMS Bellona

Post autor: Borek »

Witam po "krótkiej" przerwie.
Na rozgrzewkę zabrałem się za klapy furt działowych. Wykonuję je z forniru jabłoni - tego co używałem na poszycie.

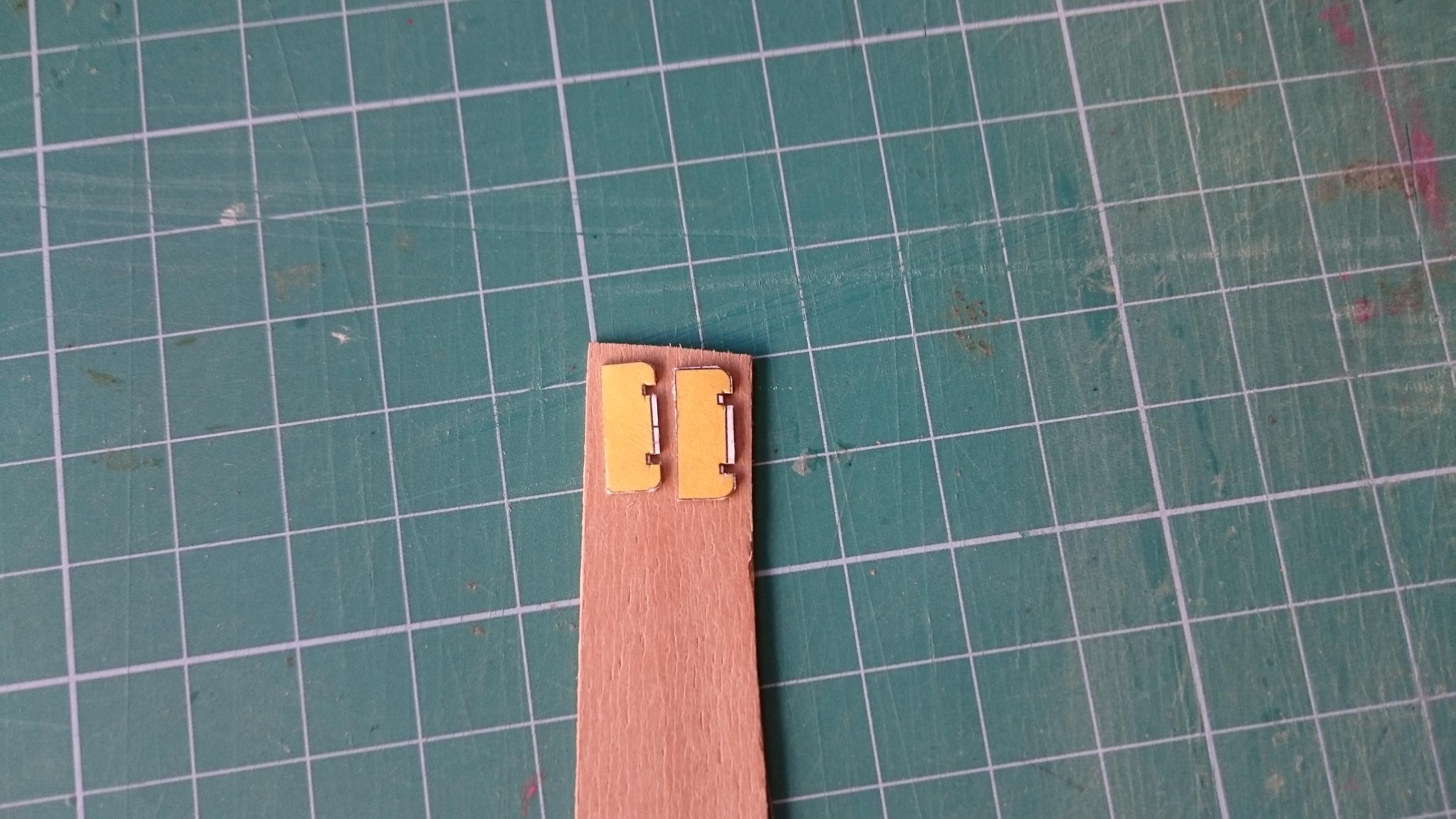

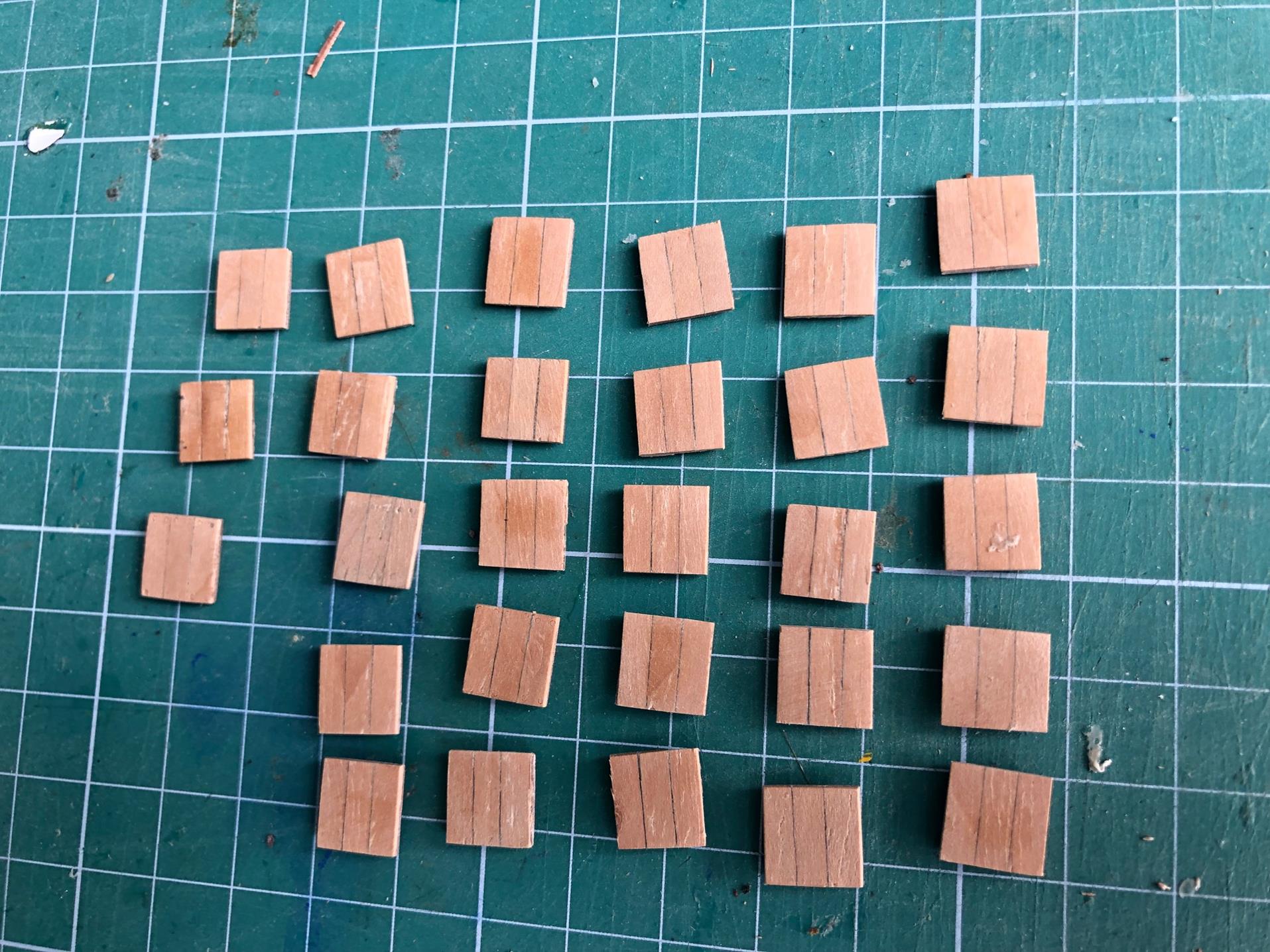

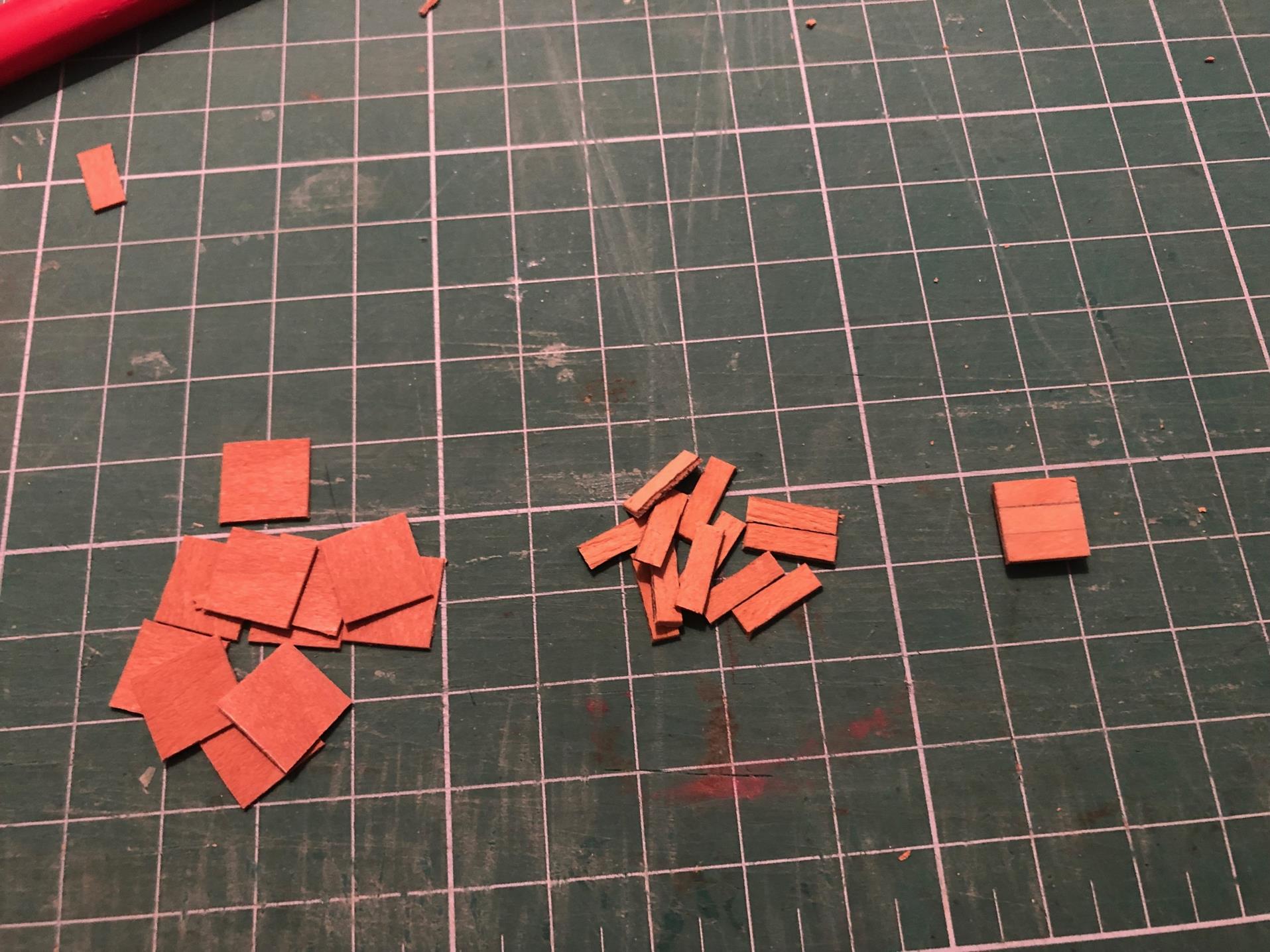

Najpierw przygotowuję szablon z forniru 0,6 mm o wymiarze klapy, na który naklejam docelowe listewki. Analogicznie postępuję z wewnętrzną częścią klapy.

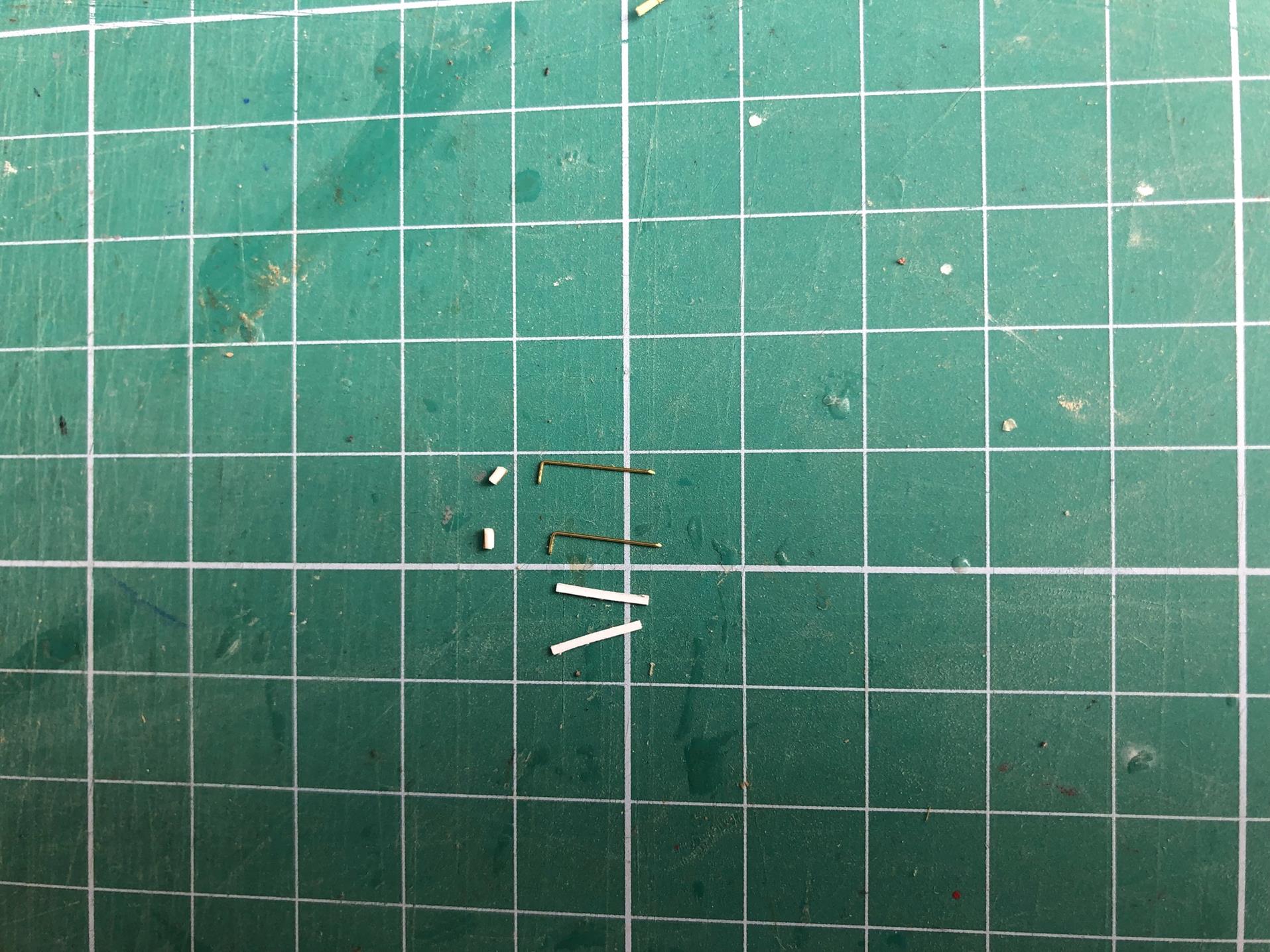

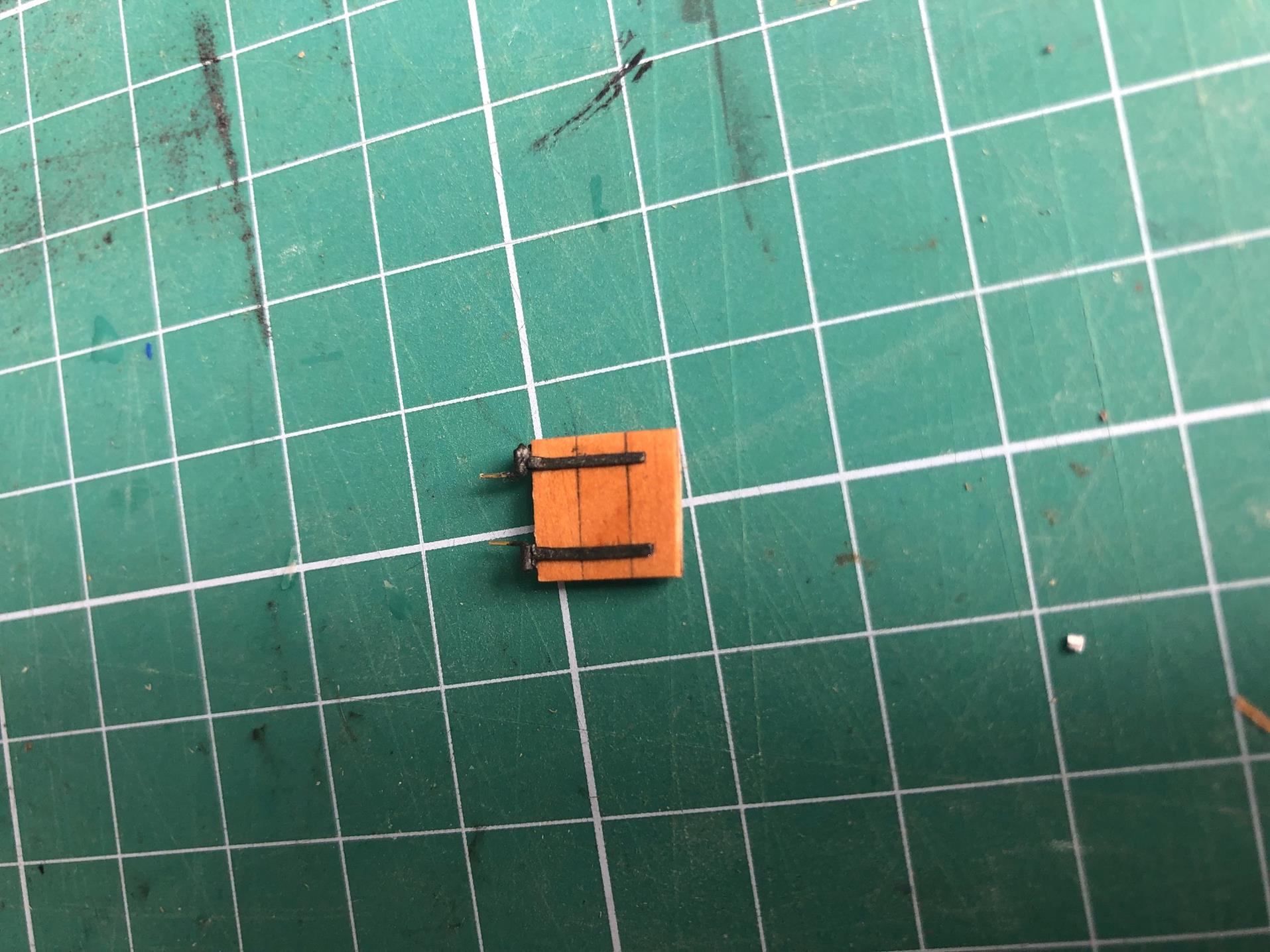

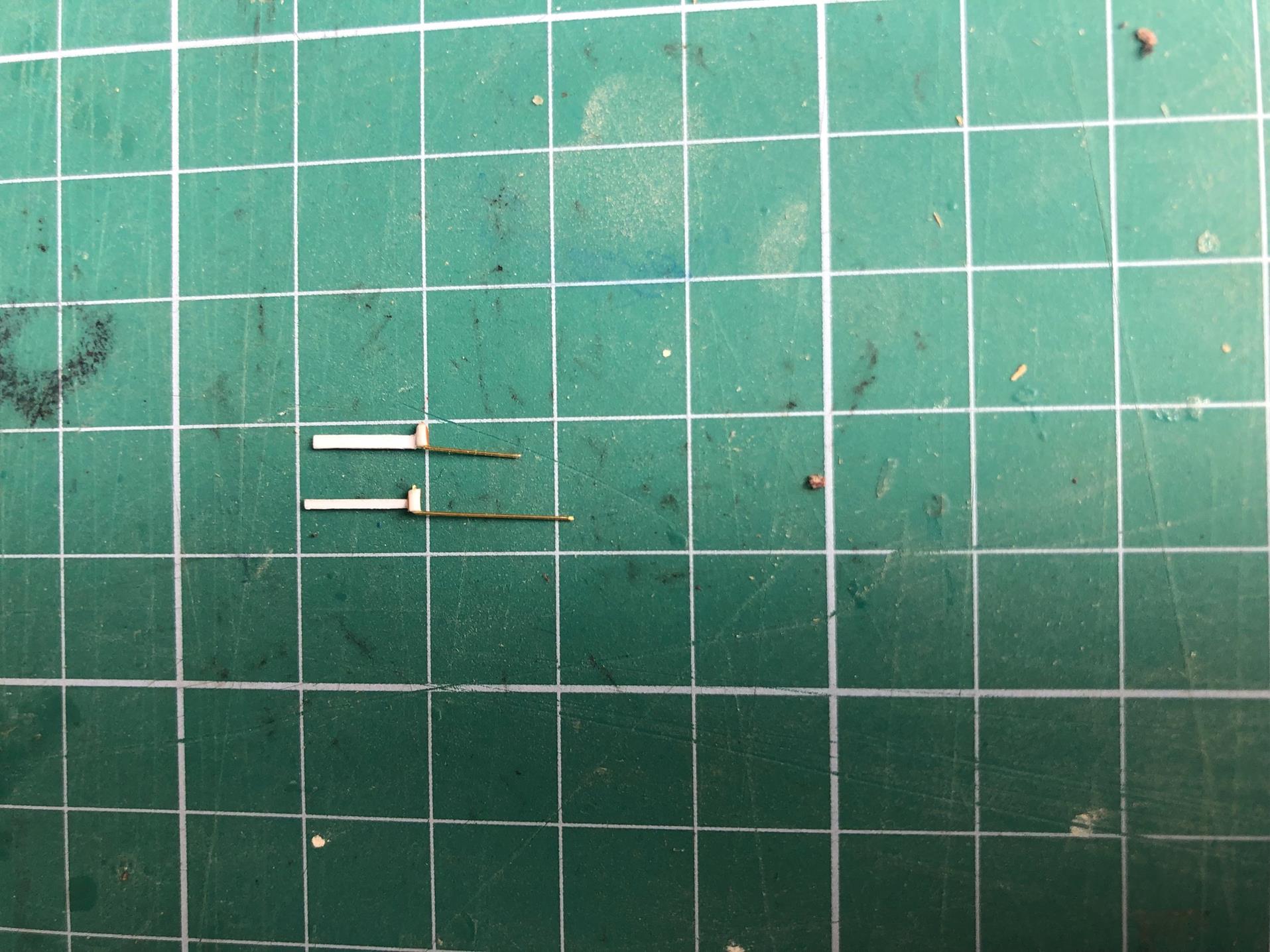

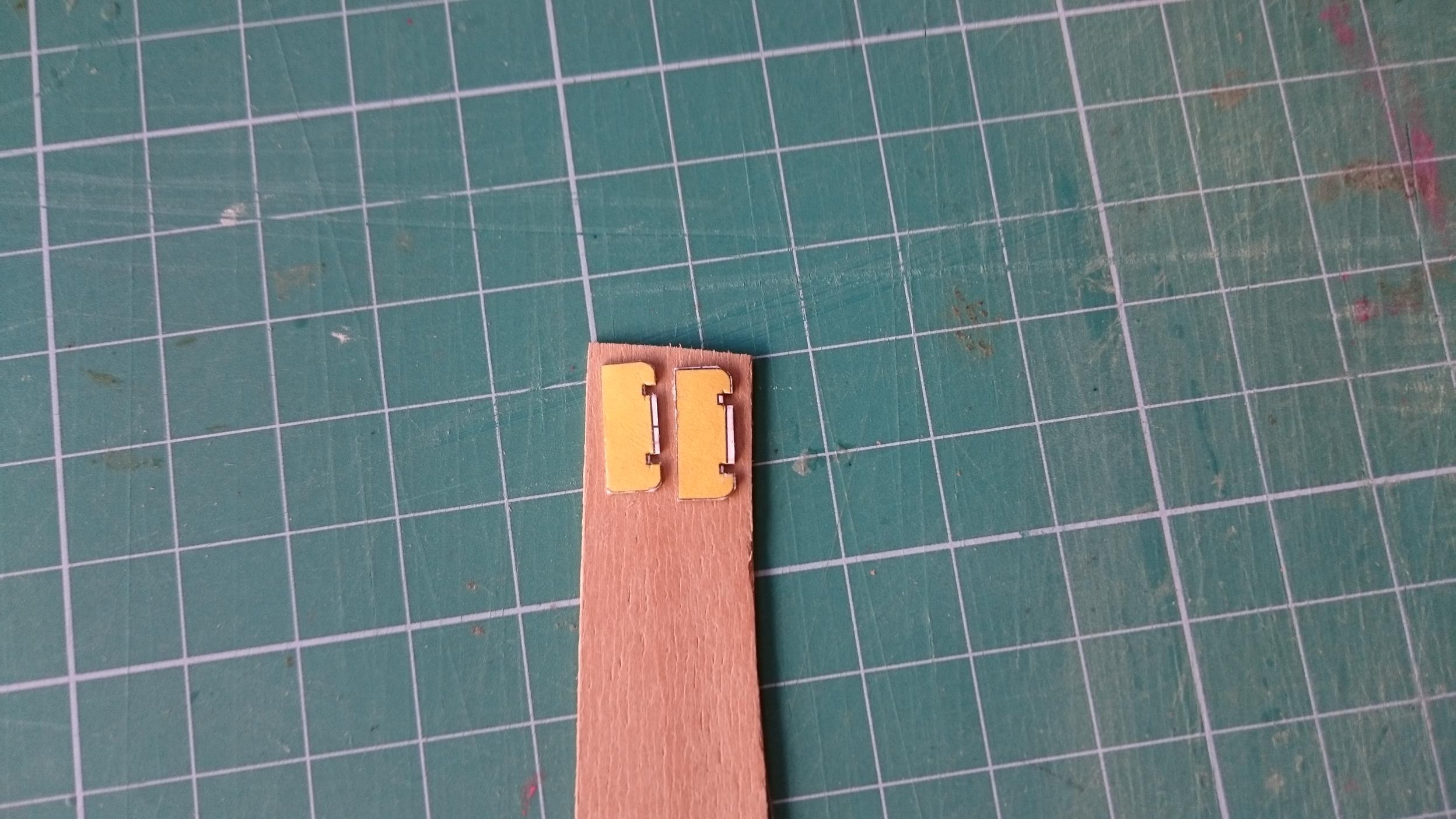

Zawiasy wykonuję sam, ponieważ zaproponowane przez Shipyard się nie nadają do niczego. Wykonuję je z izolacji drutu, papieru i drutu mosiężnego 0,3 mm. Całość malowane mieszanką farb humbrola - ta sama co armaty.

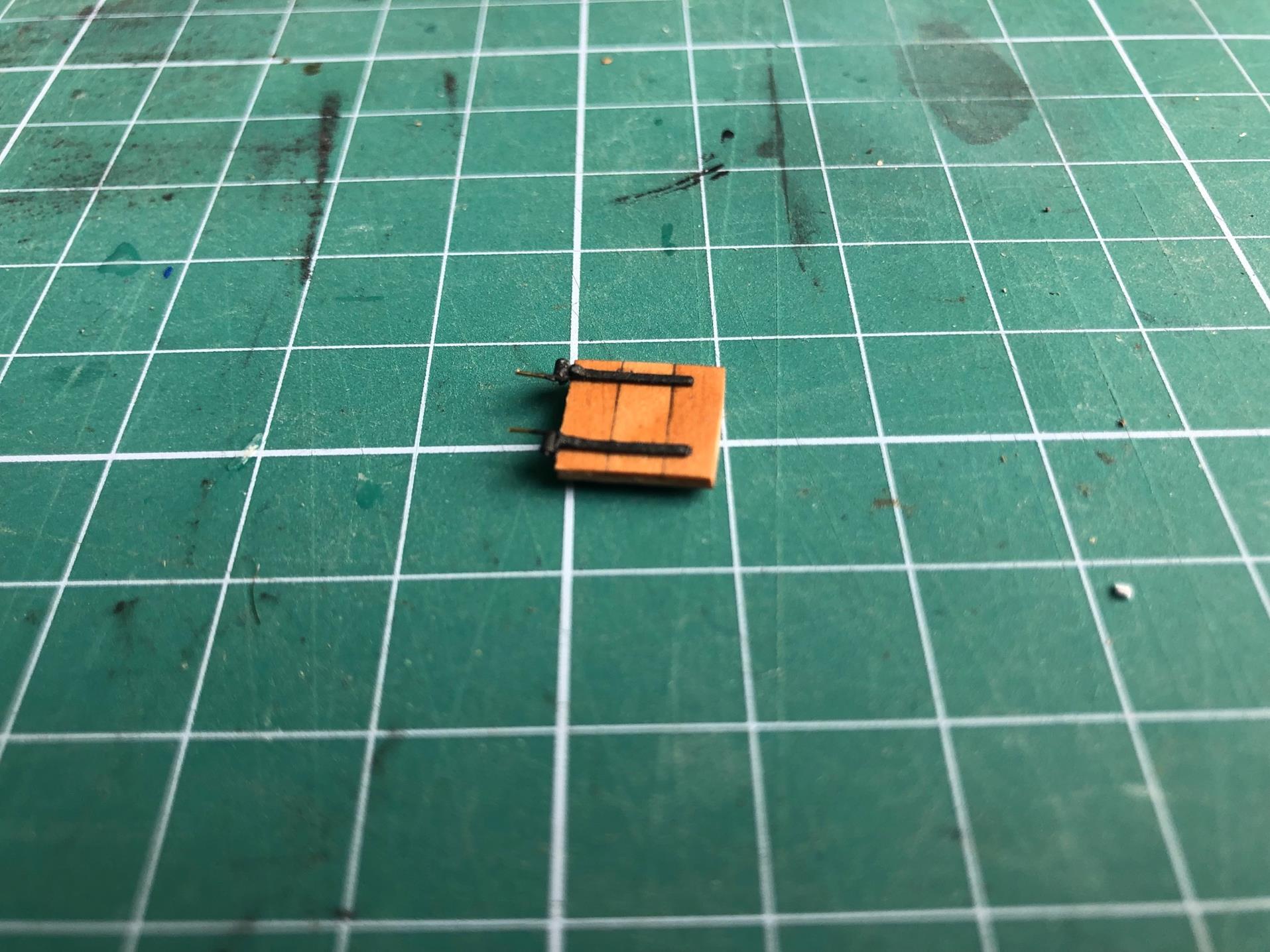

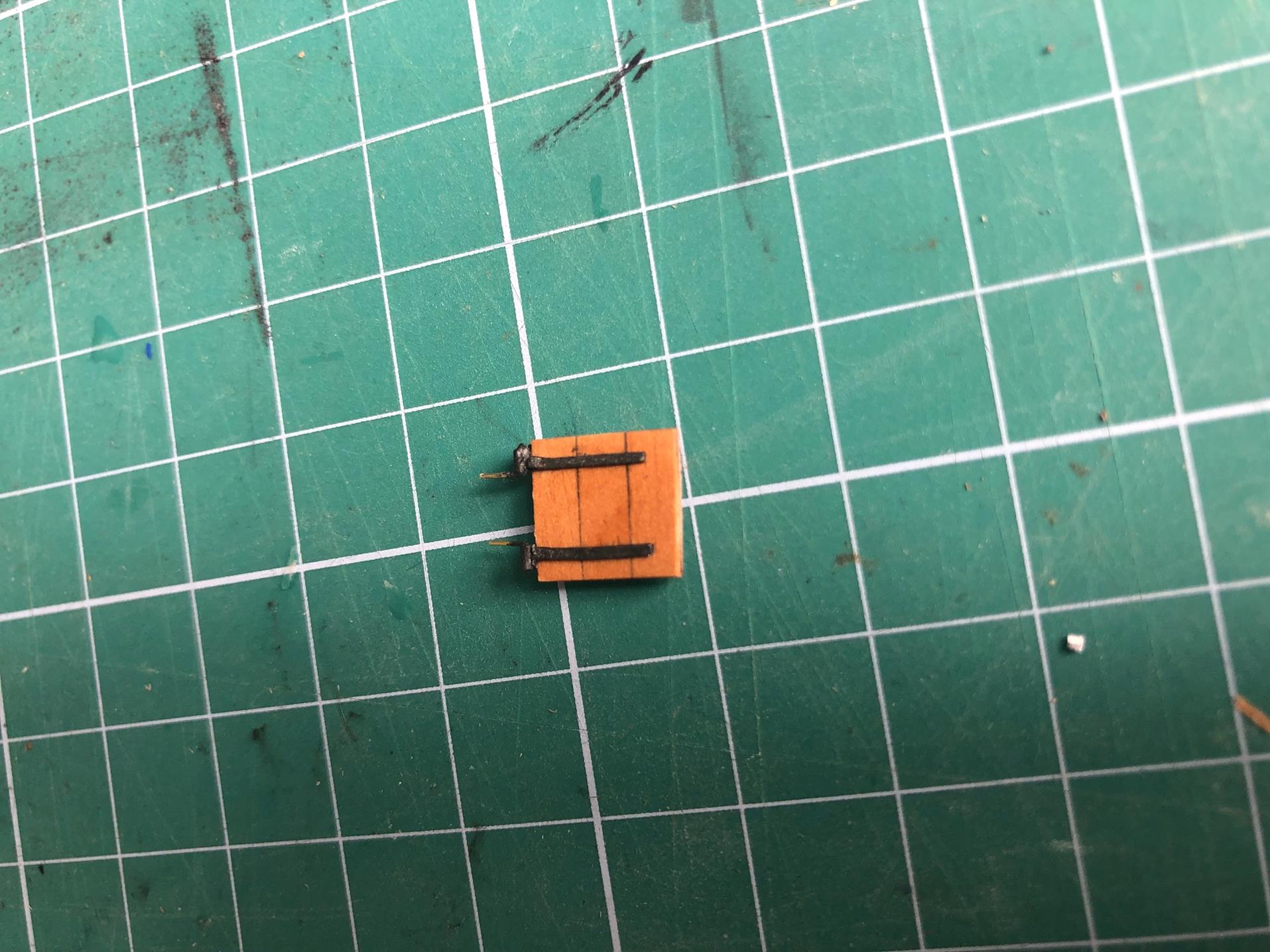

Półprodukt wygląda tak:

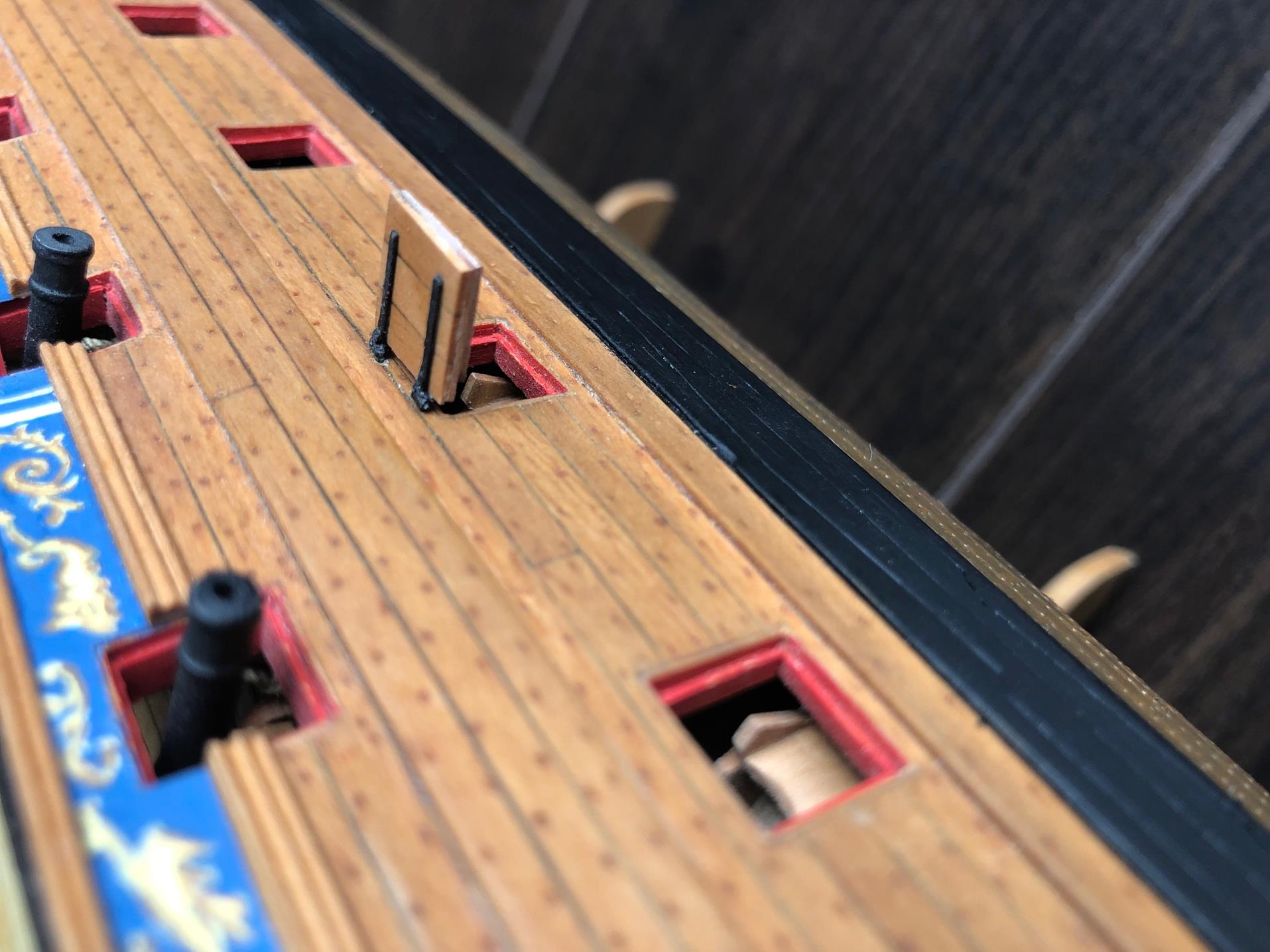

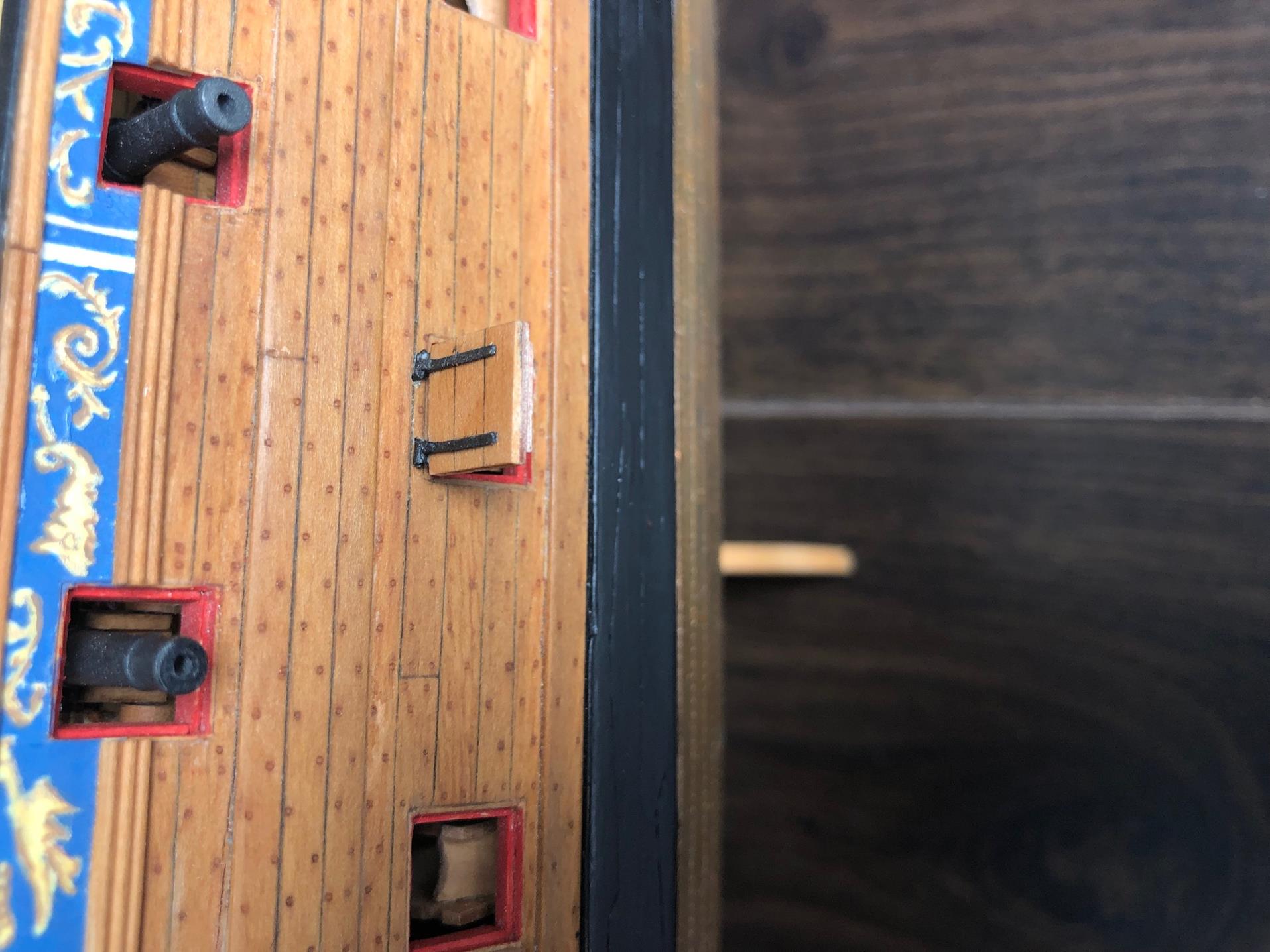

I przymiarka na modelu:



Zostało pomalować na czerwono wewnętrzną część klap i dodać oczka i liny po obu stronach.
Pozdrawiam serdecznie Piotr
Awatar użytkownika
Borek
Posty: 379
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: HMS Bellona

Post autor: Borek »

Witam.

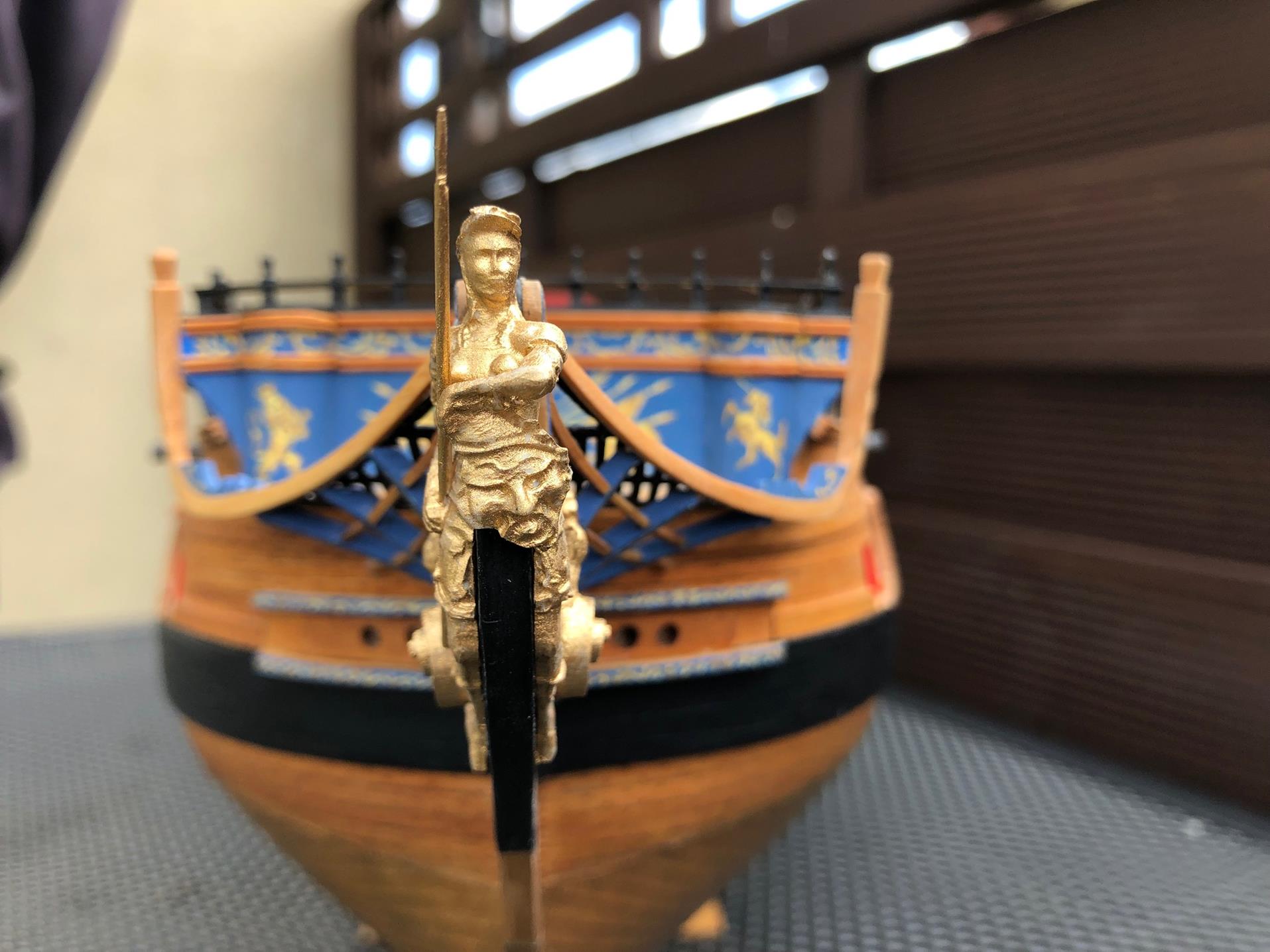

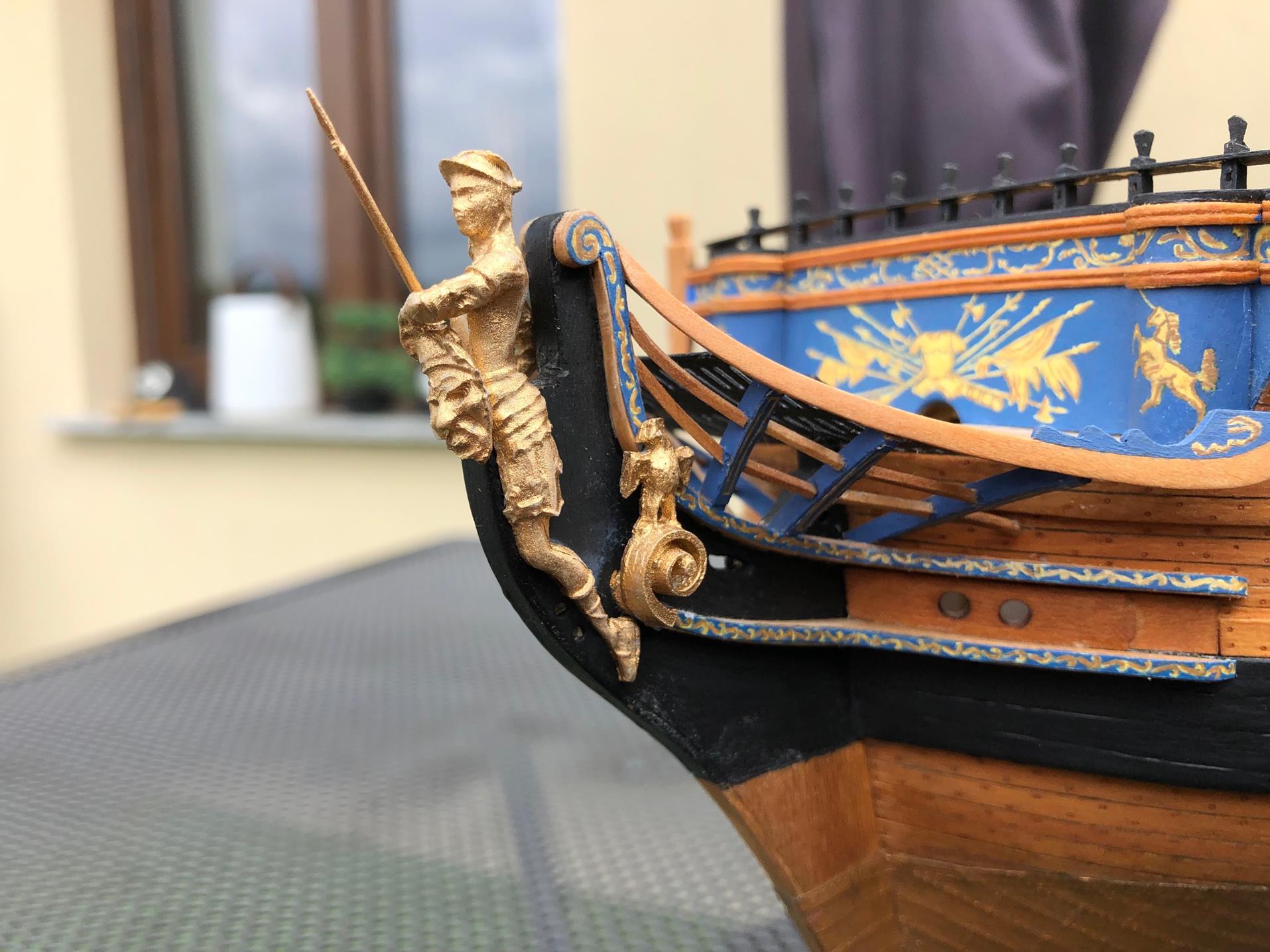

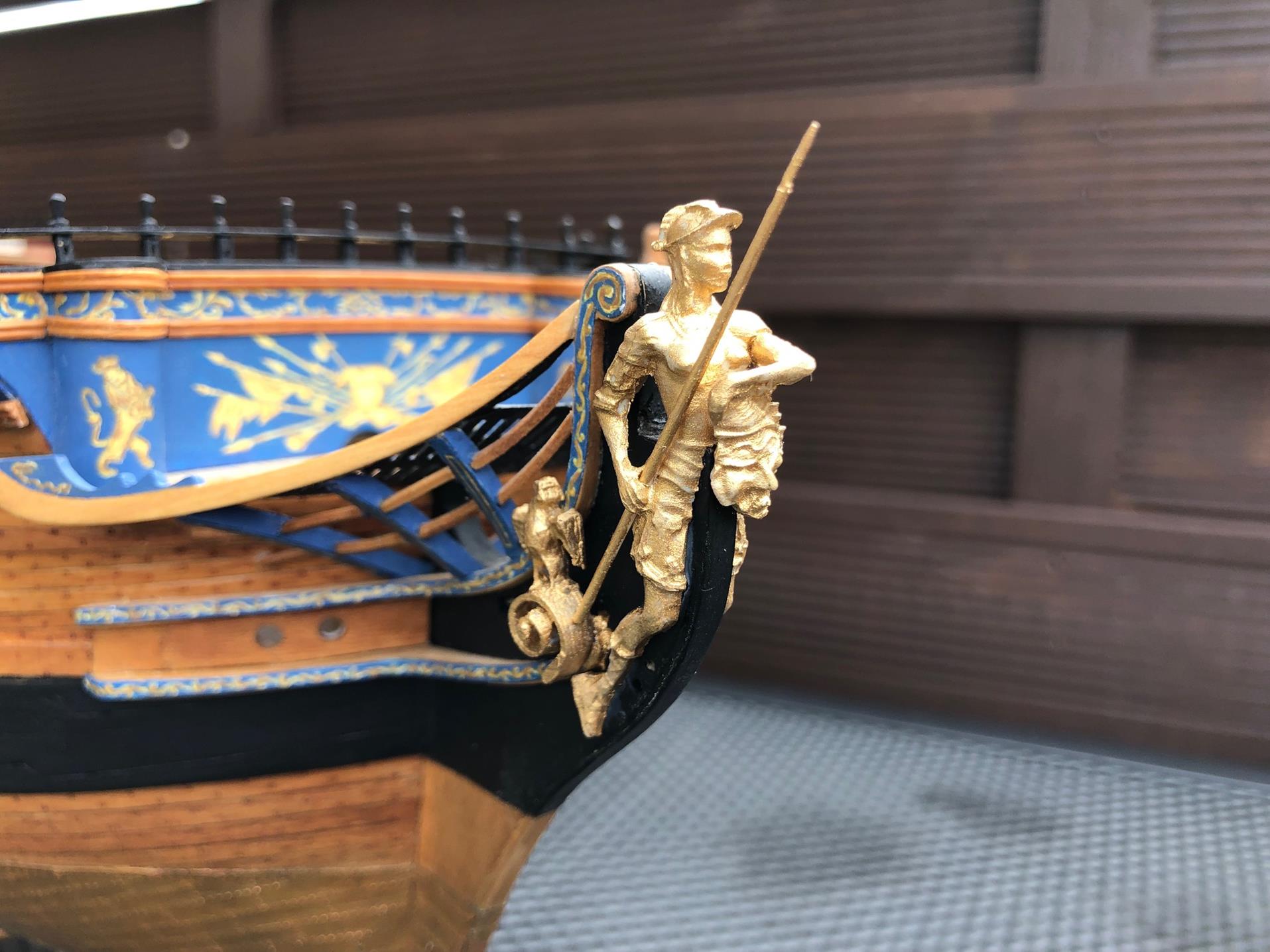

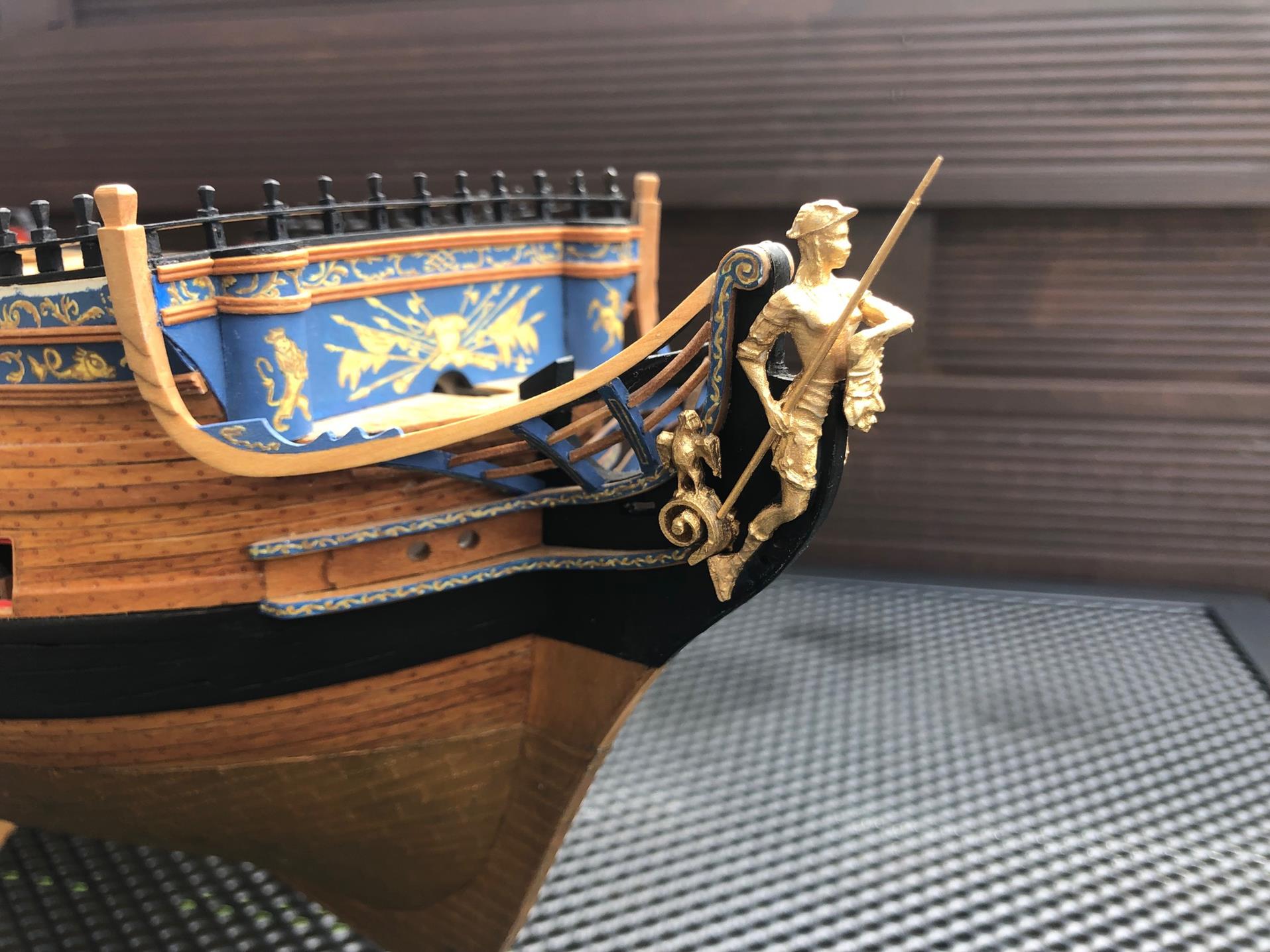

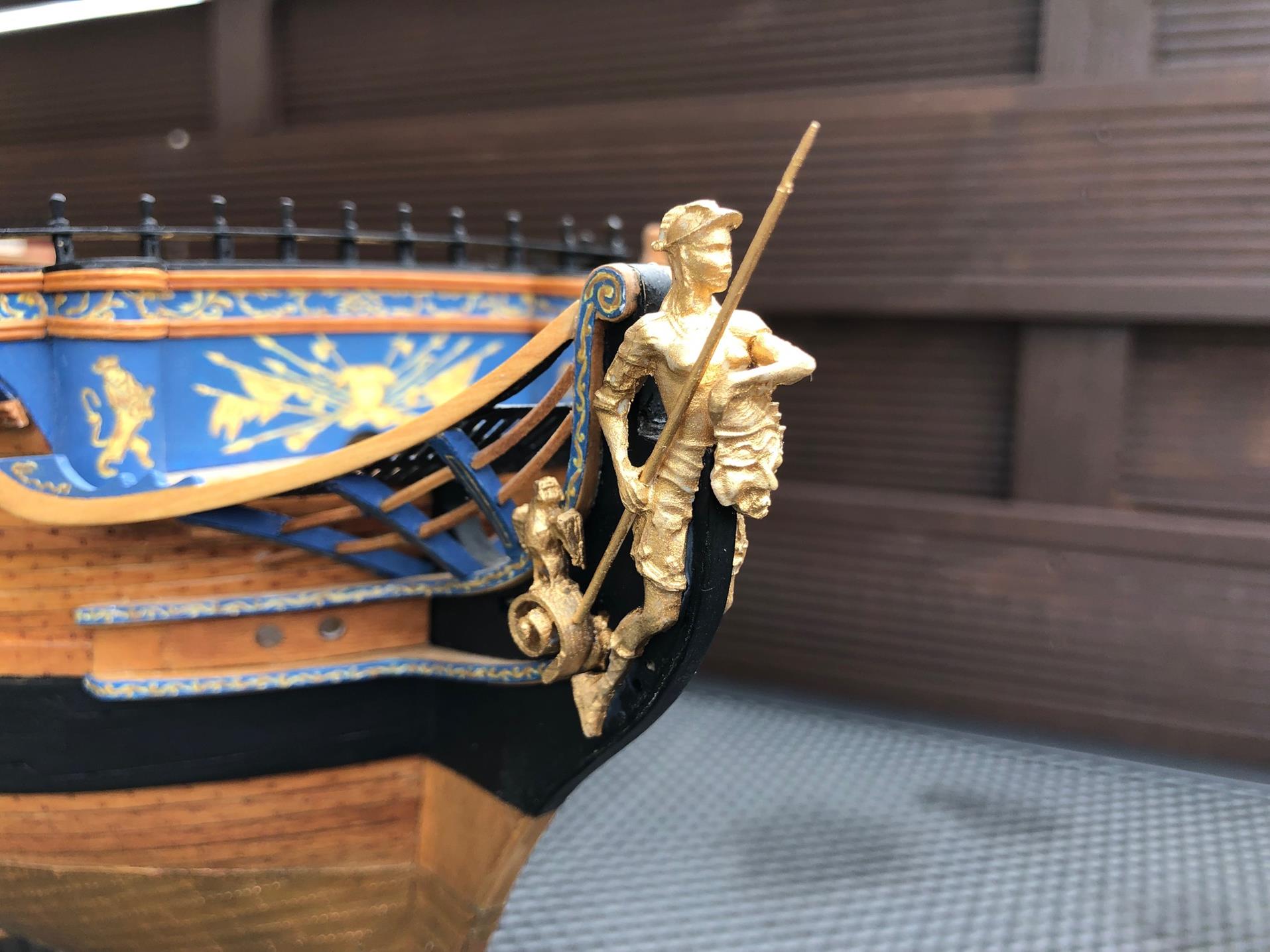

Prace przeniosły się na dziób okrętu. Doszła rzeźba. Paniusia włócznie ma wyjmowaną, bo pewnie nie raz by się złamała do końca budowy.
IMG_3325 (Copy).jpg

IMG_3327 (Copy).jpg

IMG_3328 (Copy).jpg

IMG_3329 (Copy).jpg

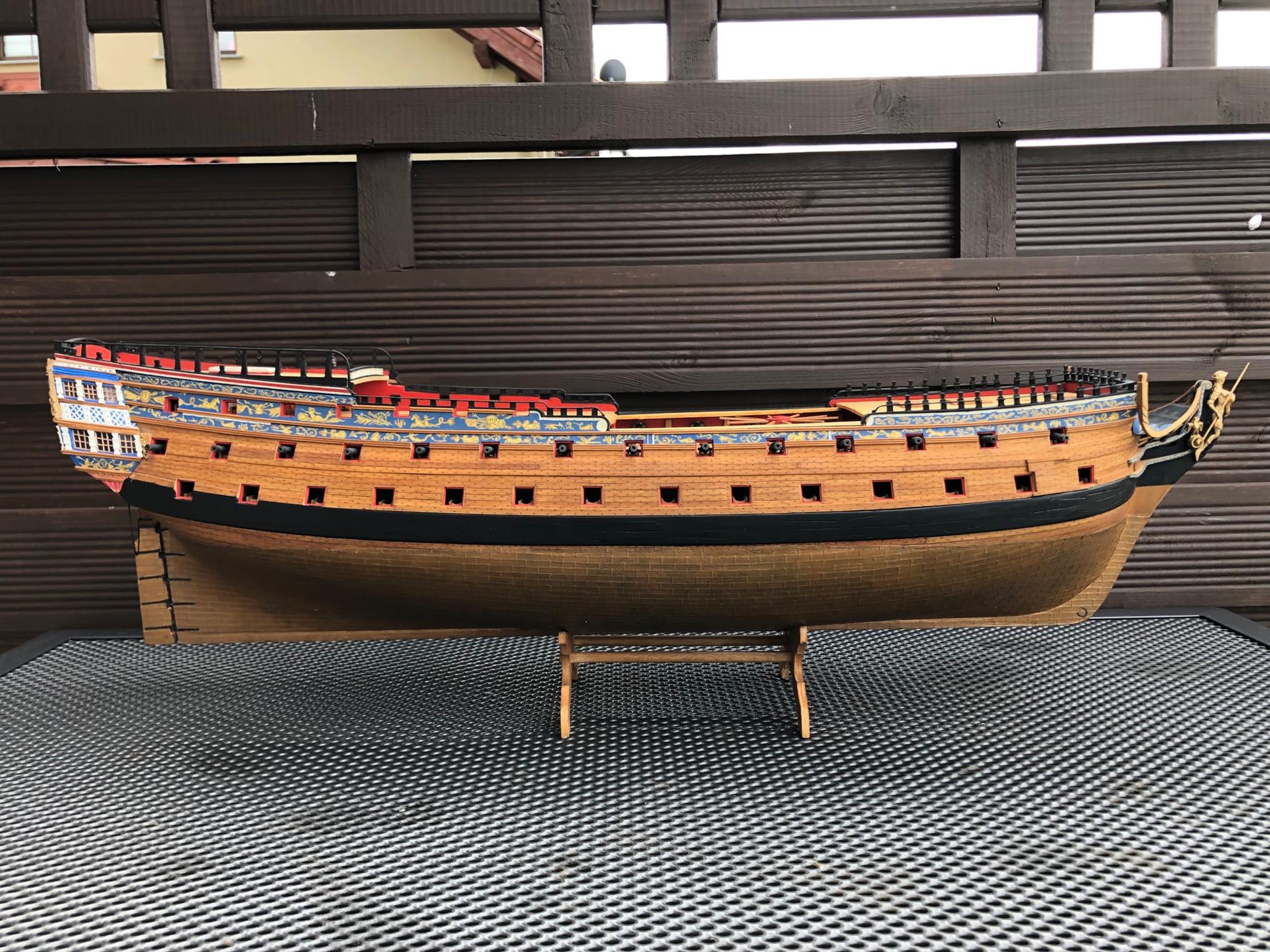

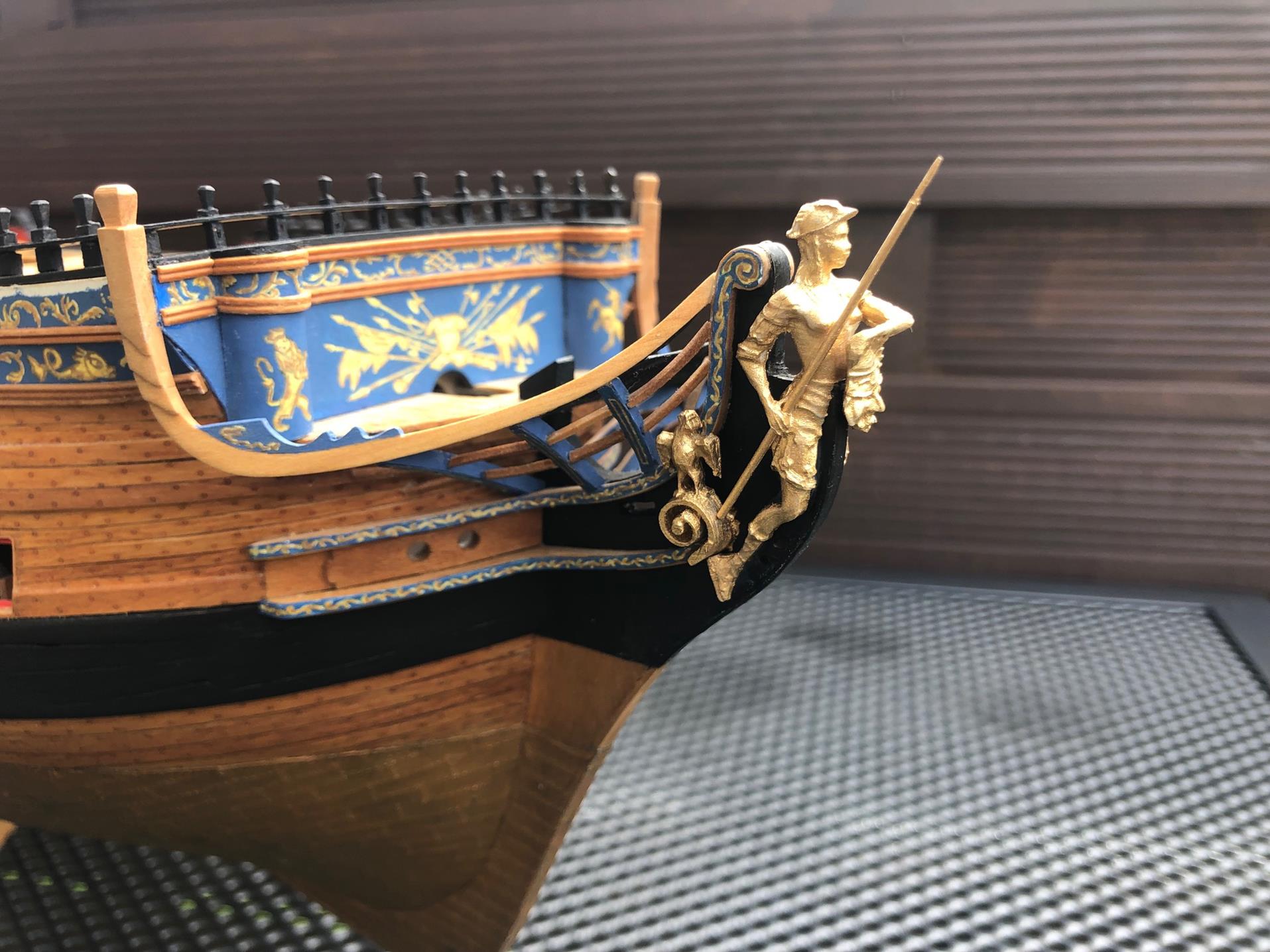

I widok ogólny:
IMG_3330 (Copy).jpg
Pozdrawiam serdecznie Piotr
Awatar użytkownika
Dziecko
Posty: 5
Rejestracja: 04 lip 2017, 10:33
Lokalizacja: {"name":"Polska starogard gda\u0144ski","desc":"","lat":"","lng":""}

Re: HMS Bellona

Post autor: Dziecko »

Piękne
Awatar użytkownika
lucky
Posty: 4
Rejestracja: 26 sie 2014, 17:33

Re: HMS Bellona

Post autor: lucky »

Borek ile to już lat budujesz ? Tydzień temu minęło 11 lat !!! :)
Gratki :)
Awatar użytkownika
dali
Posty: 83
Rejestracja: 04 gru 2010, 21:55

Re: HMS Bellona

Post autor: dali »

Jeszcze siedem lat i Bellona sama się zbuduje i wyprowadzi, będzie pełnoletnia :D

A tak poważnie to bardzo ładnie wygląda, maszty i żagle zrobią swoje i będzie piękna. Piotrek powiedz coś więcej o rzeźbie, jak i z czego jest zrobiona?

Pozdrawiam Piotrek
Awatar użytkownika
Borek
Posty: 379
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: HMS Bellona

Post autor: Borek »

Dzięki za miłe słowo. 11 lat budowy wydaje się niewspółmiernie dużo do poziomu z jakim jest wykonany model, ale myślę ze z tych 11 jakieś 6 lat w szafie przeleżał.
Dali, rzeźba jest wykonana o ile wiem metodą CNC. Z pomocą przyszedł SZKUTNIK i kolega gdas. Jest to odlew. Od siebie dodałem tylko włócznię wykonaną z wykałaczki. Sam, nie dał bym rady tak wyrzeźbić.
Jednym słowem polecam produkty Szkutnika.
Pozdrawiam serdecznie Piotr
Awatar użytkownika
Mirek77
Posty: 533
Rejestracja: 04 gru 2010, 21:56

Re: HMS Bellona

Post autor: Mirek77 »

Kawał porządnej roboty. Bądź twardy i przyj do przodu z budową :)
Awatar użytkownika
okram
Posty: 120
Rejestracja: 04 gru 2010, 21:55

Re: HMS Bellona

Post autor: okram »

Super to wygląda, masa pracy.
