Re: La Belle 1:24

Post autor: Siberian »

Pracowałem nad drobnicą.
Klapy furt. Otwory nawiercone na frezarce:
labelle041020 1.jpg

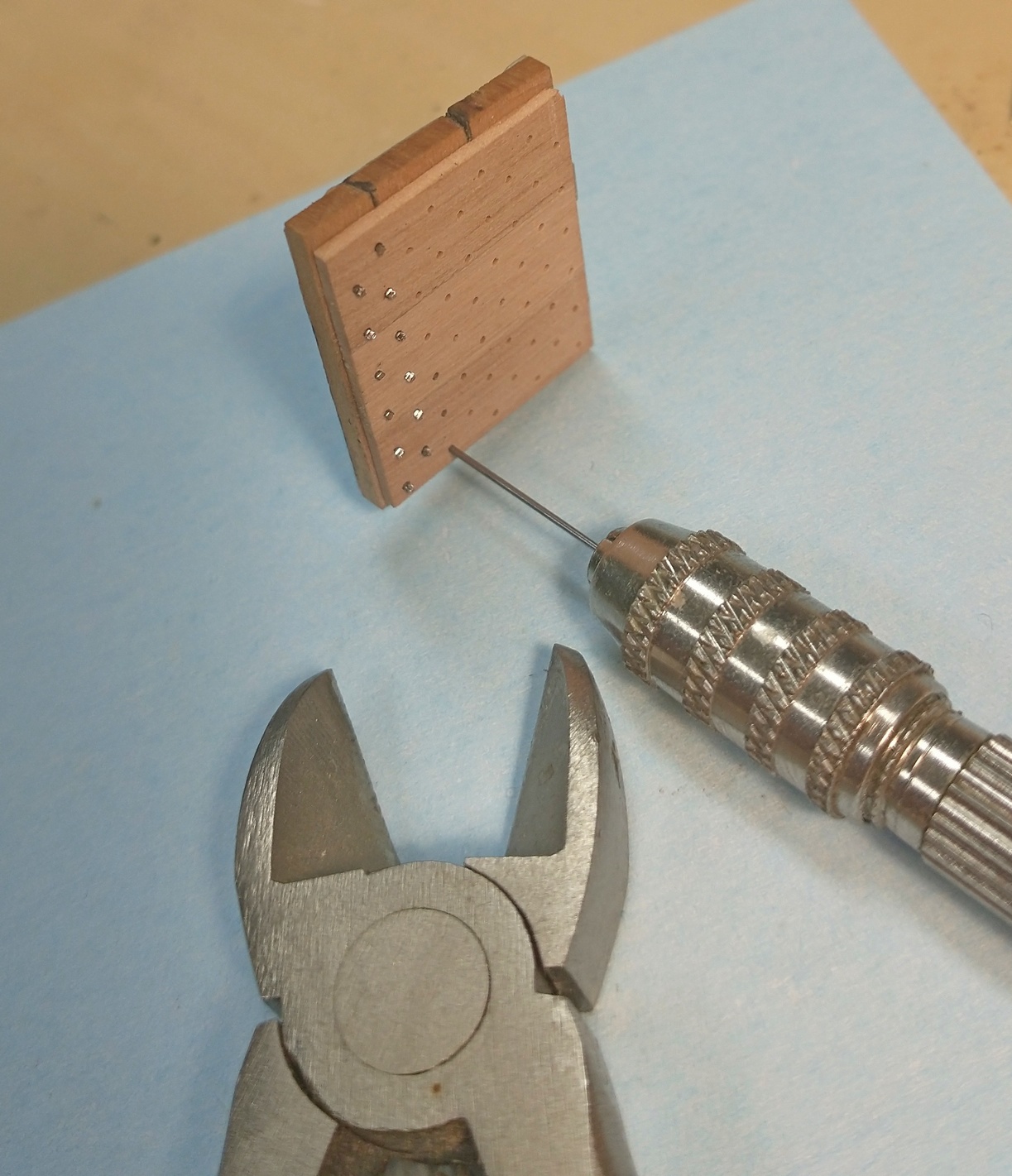

W otwory lekko wcisnąłem pręt fi 0,5 mm:
labelle041020 2.jpg
Zeszlifowałem czoła prętów na płasko, tak aby końcówki wystawały na około 0,2 mm ponad powierzchnię klapy:
labelle041020 3.jpg
Całość ścisnąłem w imadle między kawałkiem drewna i płytką stalową, w celu wyrównania poziomu gwoździ i powierzchni klapy:
labelle041020 4.jpg

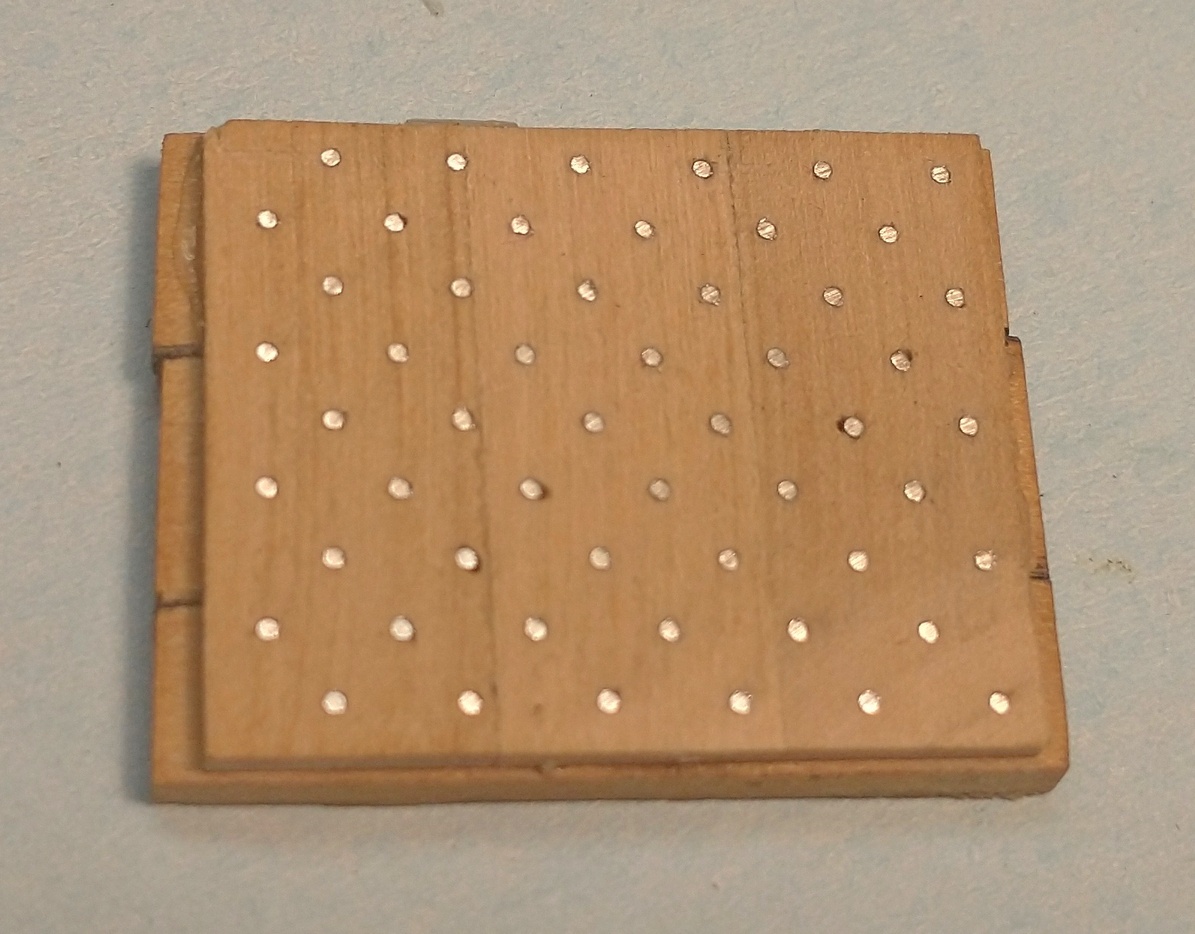

Klapa gotowa do dalszej pracy:
labelle041020 5.jpg

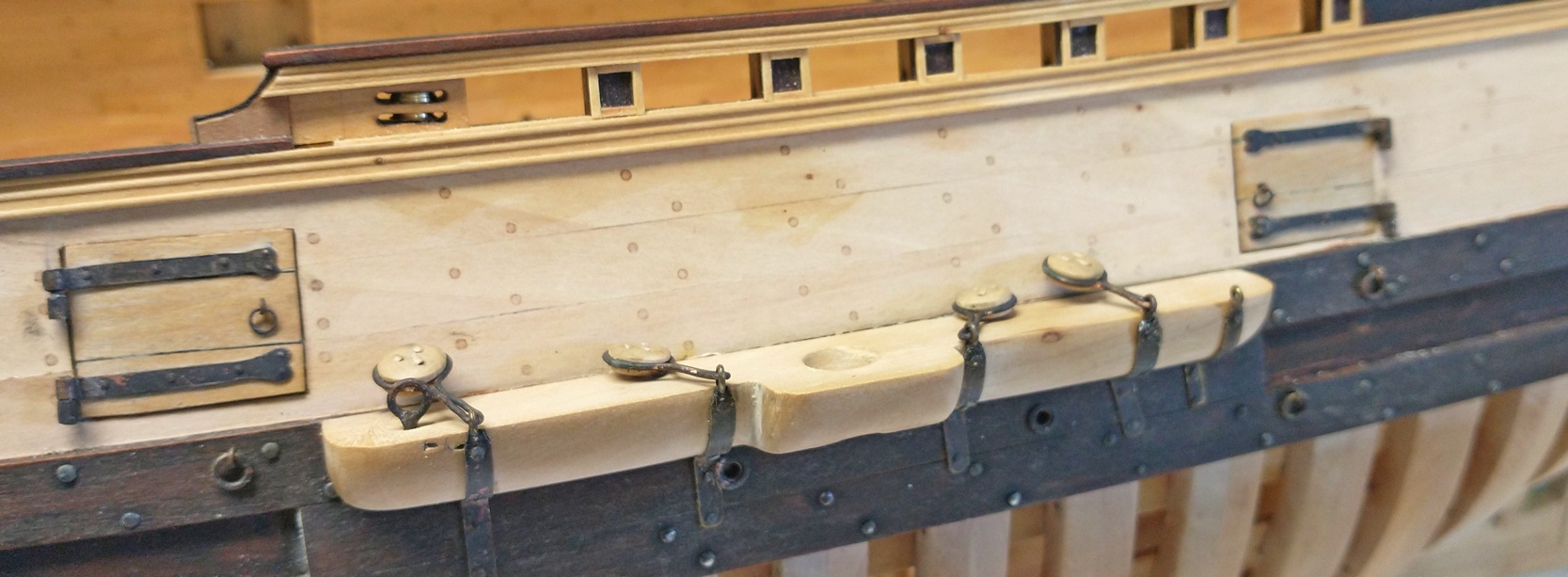

Klapy zamontowane, podobnie jak jufersy:
labelle041020 7.jpg
labelle041020 8.jpg

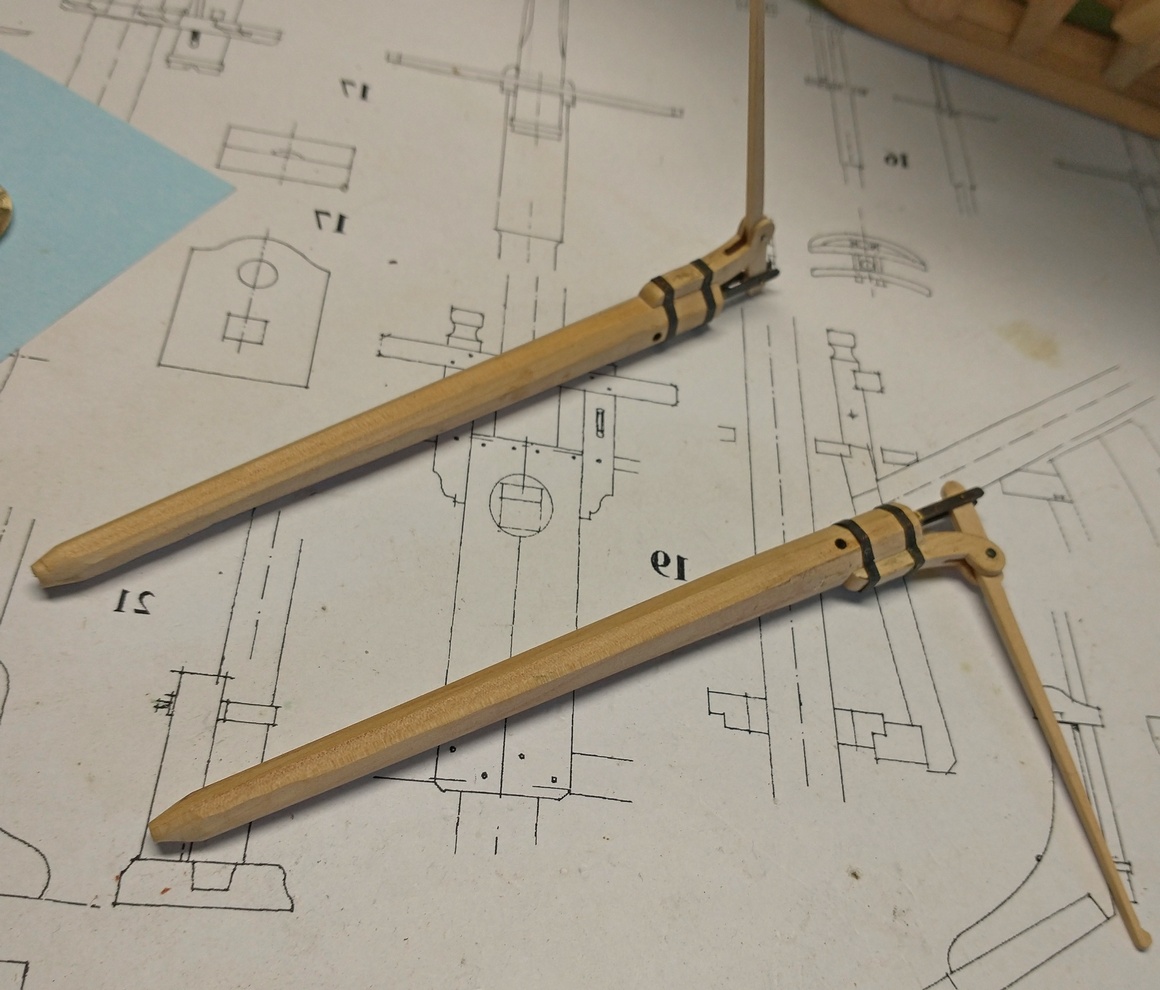

A to pompy, które wykonałem już dość dawno temu, ale jakoś o nich zapomniałem. :)
labelle041020 9.jpg
A obecnie zacząłem budowę latarni. Rdzeń sklejony z kilku warstw plexi grubości 4mm, denka polutowane z mosiądzu:
Załączniki
Do lutowania większych detali zakupiłem ostatnio taką zapalniczkę.
Do lutowania większych detali zakupiłem ostatnio taką zapalniczkę.
labelle041020 6.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 8
Rejestracja: 11 sty 2014, 20:58

Re: La Belle 1:24

Post autor: Siberian »

Czas najwyższy wziąć się do pracy.
Powstała latarnia, szafka nawigacyjna i poprzeczki kotwic:
labelle120121 1.jpg
Zająłem się uzbrojeniem. Nie znalazłem możliwości kupna gotowych luf armatnich (doskonałe wyroby Baranowa są poza zasięgiem mojego portfela), wykonałem więc samodzielnie lufy z gruszy. Dla ułatwienia toczenia na wiertarce, każdą z nich wykonałem z dwóch elementów:
labelle120121 2.jpg
Okucia mocujące wygiąłem z blaszki 0,5mm, na prostym przyrządzie.
labelle120121 3.jpg
Klocek ma szerokość odpowiadającą długości okucia:
labelle120121 4.jpg
Szlifowanie naddatków jest dzięki temu łatwe i powtarzalne:
labelle120121 5.jpg
Frezowanie szczeliny w okuciu. Frez ma 0,6mm średnicy i jest bardzo delikatny. Frezowałem po 0,1mm wgłąb.
labelle120121 6.jpg
Sporo tej metalurgii:
labelle120121 7.jpg
Tu przygotowane do malowania lufy i gotowe niemal lawety, Właściwie taka laweta składa się głównie z otworów :) , na każdej jest ich 28 o różnej średnicy.
labelle120121 9.jpg
Natomiast sam model wzbogacił się o podstawkę:
labelle120121 8.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
Witek...
Posty: 13
Rejestracja: 16 gru 2016, 15:07
Lokalizacja: {"name":"Polska Zb\u0105szy\u0144","desc":"","lat":"","lng":""}

Re: La Belle 1:24

Post autor: Witek... »

Wojtek bardzo fajnie opowiadasz o swojej robocie. Właśnie taka autentyczność i niepowtarzalność najbardziej mi się podoba. Super wykonanie.
Pozdrawiam Witek
Awatar użytkownika
PiotrekM
Posty: 12
Rejestracja: 01 kwie 2011, 21:41

Re: La Belle 1:24

Post autor: PiotrekM »

To tak jak podroz w przeszlosc; przypomina mi sie moja La Belle. Twoje wykonanie jest fantastyczne, z duza miloscia do detalu, relacja jest bardzo dobra, pokazuje poszczegolne etapy robot. Bardzo mi sie podoba.
Serdeczne Pozdrowienia
Piotrek
Awatar użytkownika
Siberian
Posty: 8
Rejestracja: 11 sty 2014, 20:58

Re: La Belle 1:24

Post autor: Siberian »

Dziękuję Wam.
W pewnym sensie Twoja Piotrze w tym zasługa, bo często zaglądam do Twojej niedościgłej relacji.
Pozdrawiam, Wojtek.
Awatar użytkownika
PiotrekM
Posty: 12
Rejestracja: 01 kwie 2011, 21:41

Re: La Belle 1:24

Post autor: PiotrekM »

A tam niedoscigla, u mnie to byl w pewnym sensie skladak, no przynajmiej w sporym stopniu. Duzo elementow bylo dokupione albo zrobione na zamowienie. A Ty wszystko robisz sam i super to robisz i to jest duzy plus. Ciagnij tak dalej a wyjdzie sliczny model.
Pozdrawiam Serdecznie
Piotrek
Awatar użytkownika
ralfee3
Posty: 31
Rejestracja: 25 wrz 2017, 22:52

Re: La Belle 1:24

Post autor: ralfee3 »

W Twojej relacji na prawdę można oko nacieszyć, super warsztat, super model!
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Siberian
Posty: 8
Rejestracja: 11 sty 2014, 20:58

Re: La Belle 1:24

Post autor: Siberian »

Popracowałem na polerami przyburtowymi.
Główne elementy wypiłowałem tymi końcówkami szlifierskimi:
La Belle 270121 1.jpg

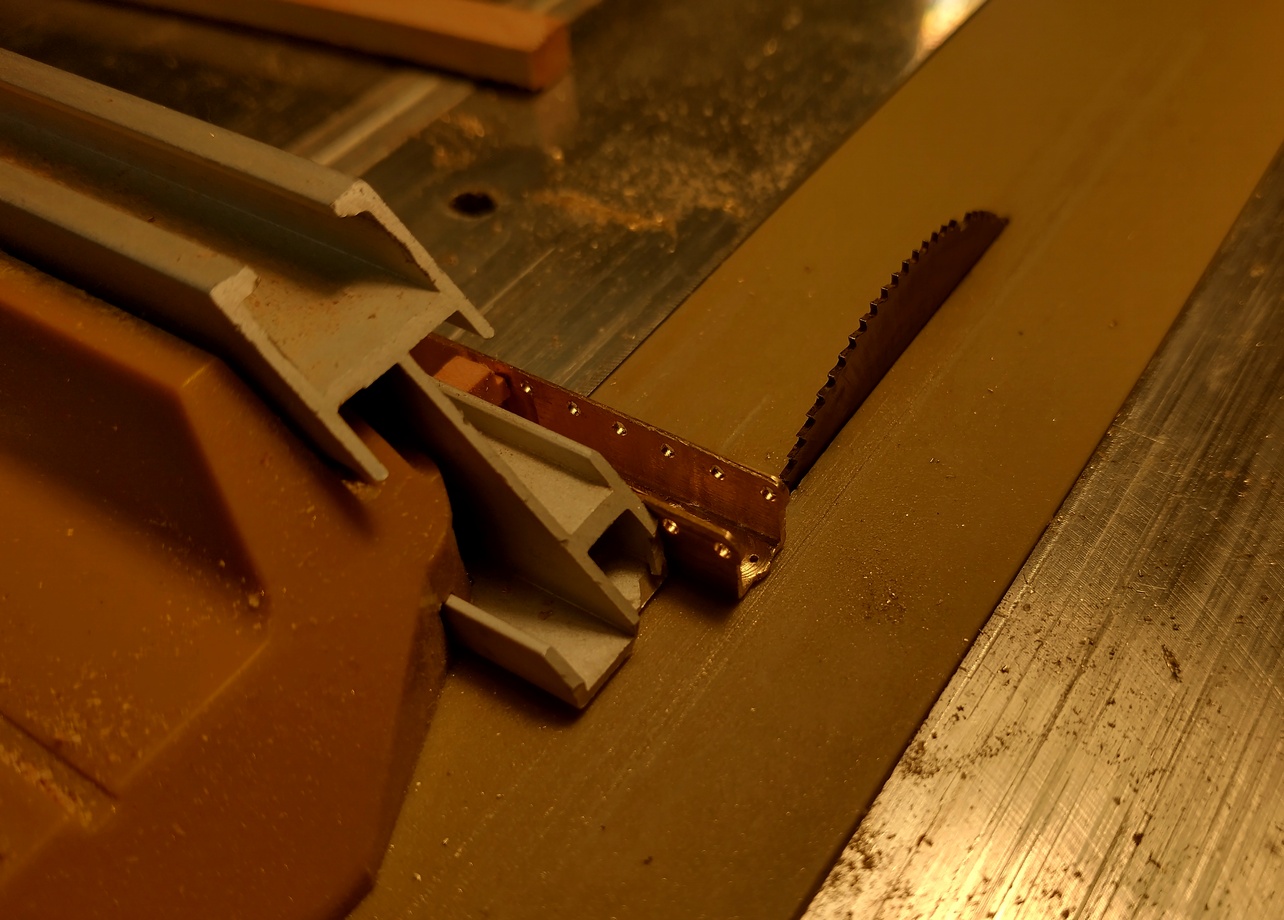

Oczywiście najsamprzód, wstępnie wyciąłem je z płaskownika mosiężnego na pile taśmowej:
La Belle 270121 2.jpg

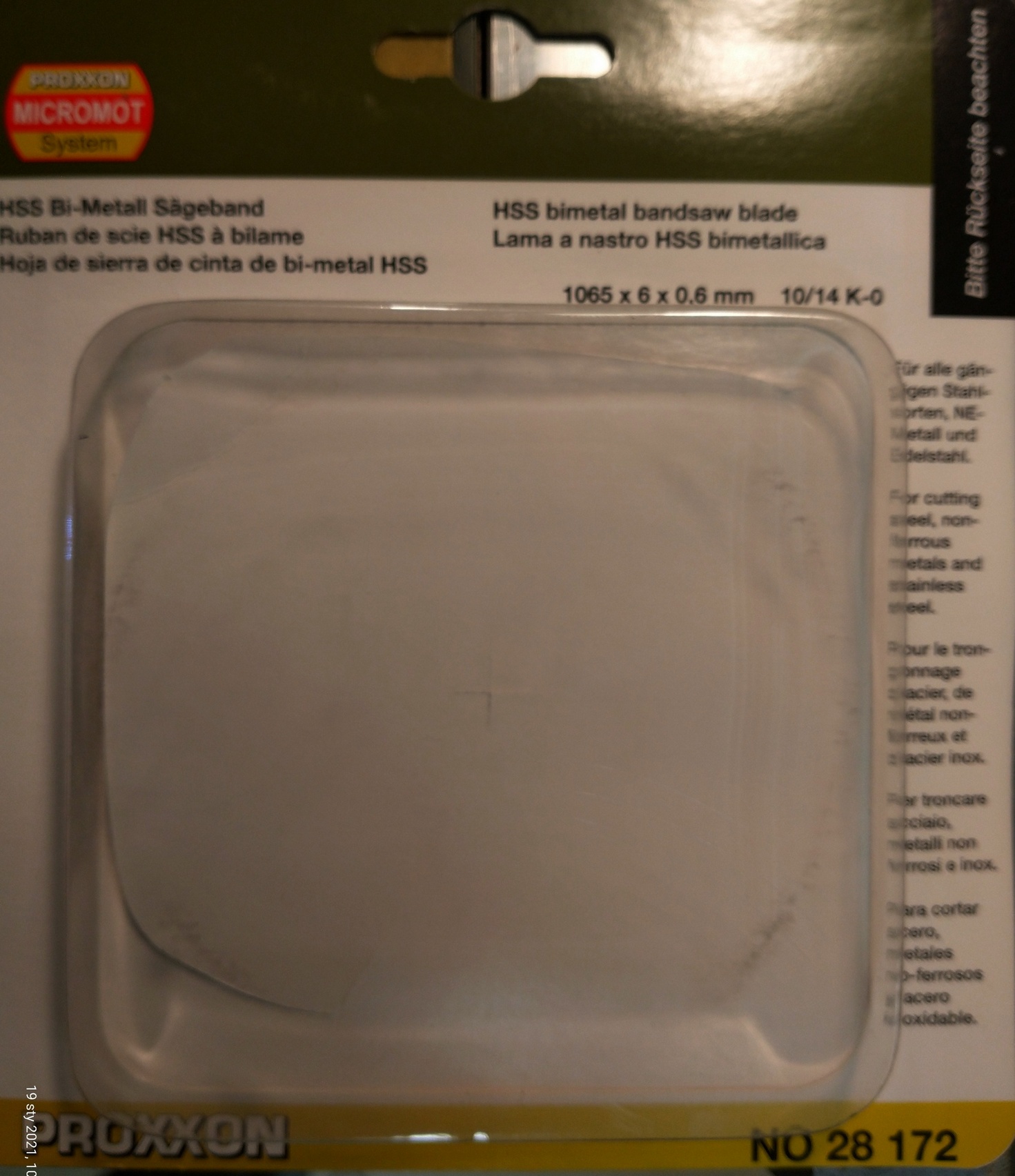

Ta taśma doskonale tnie metale nieżelazne, ale ma kilka podstawowych wad.
Po pierwsze, szerokość taśmy (6mm) utrudnia cięcie po łuku, po wtóre, jest ona dość gruba i bardzo trudno ją wcisnąć w szczelinę w blacie i po trzecie, jest nieco za krótka, przez co nie wchodzi do końca na koła piły. W związku z tym, nie opiera się dostatecznie w prowadnicach, a to nie pozwala na dokładne wycinanie.
Być może to tylko cecha tej konkretnej sztuki.
La Belle 270121 3.jpg
Lutowanie na prostym szablonie:
La Belle 270121 4.jpg
La Belle 270121 5.jpg
I przyklejone na burtach. Nie przedstawiam tu sposobu na wykonanie drewnianych jarzm, po prostu dlatego, że to była całkowita improwizacja. Nie wpadłem na metodę jakiejś seryjnej produkcji tych dość skomplikowanych elementów. To była mozolna walka z każdą częścią osobno.
La Belle 270121 6.jpg
A tu już model w całkiem nowych barwach, po pokostowaniu:
La Belle 270121 7.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
ralfee3
Posty: 31
Rejestracja: 25 wrz 2017, 22:52

Re: La Belle 1:24

Post autor: ralfee3 »

Przepięknie się prezentuje, muzealny okaz. Wojtek, są takie brzeszczoty do ręcznej piłki włosowej o grubości 0,2 mm Antilope N0. Bardzo fajnie się nimi tnie mosiądz nawet gruby. Można precyzyjnie wyciąć i mniej jest potem obróbki.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
