La Belle 1:24

Post autor: Siberian »

Witam w nowej relacji.
Tym razem postanowiłem pójść na całość i spróbować zbudować model z ości. Wybór La Belle nie był przypadkowy, bo to mała jednostka, którą można zbudować w dużej skali. Ale co najważniejsze z mojego punktu widzenia, na Kodze jest doskonała relacja Piotra. Na niej będę się opierał.
Podkreślam, że jest to próba i być może w którymś momencie całość skończy w piecu. :)

Ale do rzeczy.

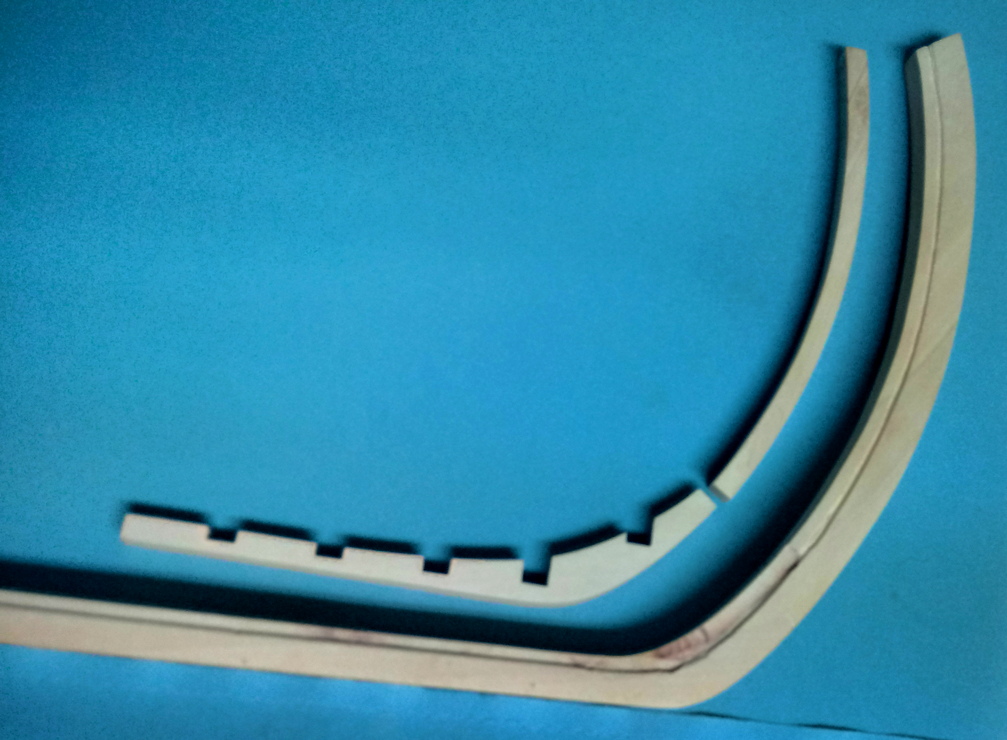

Zacząłem od wykonania stępki.
lb 030519 1.jpg
Drewno, to oczywiście grusza.
lb 030519 2.jpg

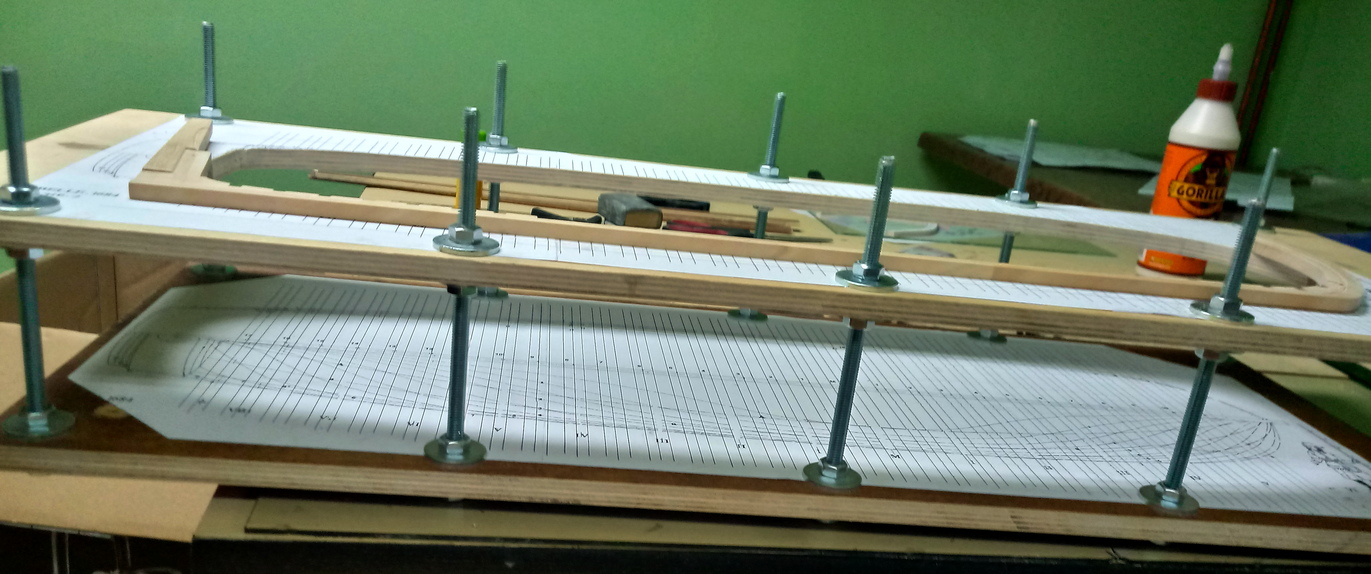

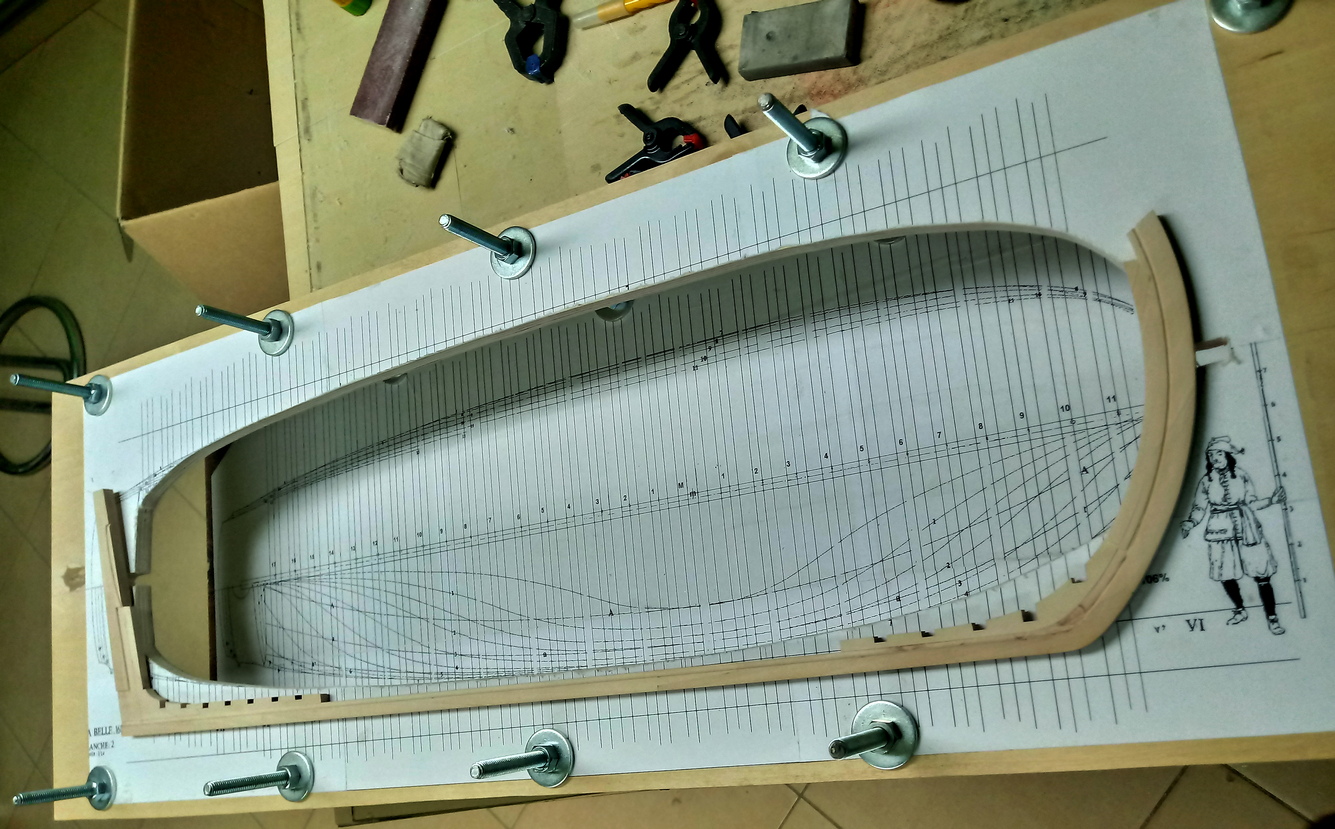

Stępka sklejona. Jednocześnie trwają prace nad stocznią:
lb 030519 4.jpg
lb 030519 5.jpg
W ramach treningu skleiłem główną wręgę. Ta jednak wyląduje w koszu, bo źle wydrukowałem szablony i wyszła nieco za mała. :oops:
lb 030519 3.jpg

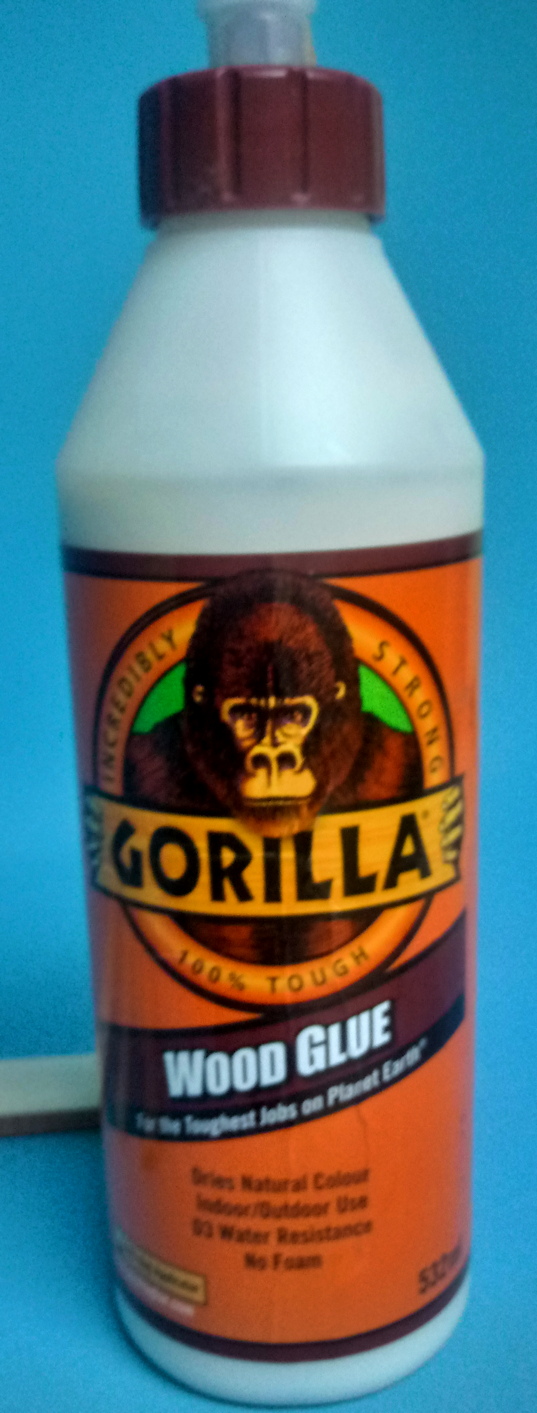

Tym razem używam takiego kleju. Podarował mi go kiedyś Darek (Daro-Buko). Jest naprawdę świetny, w Polsce raczej nie do kupienia.

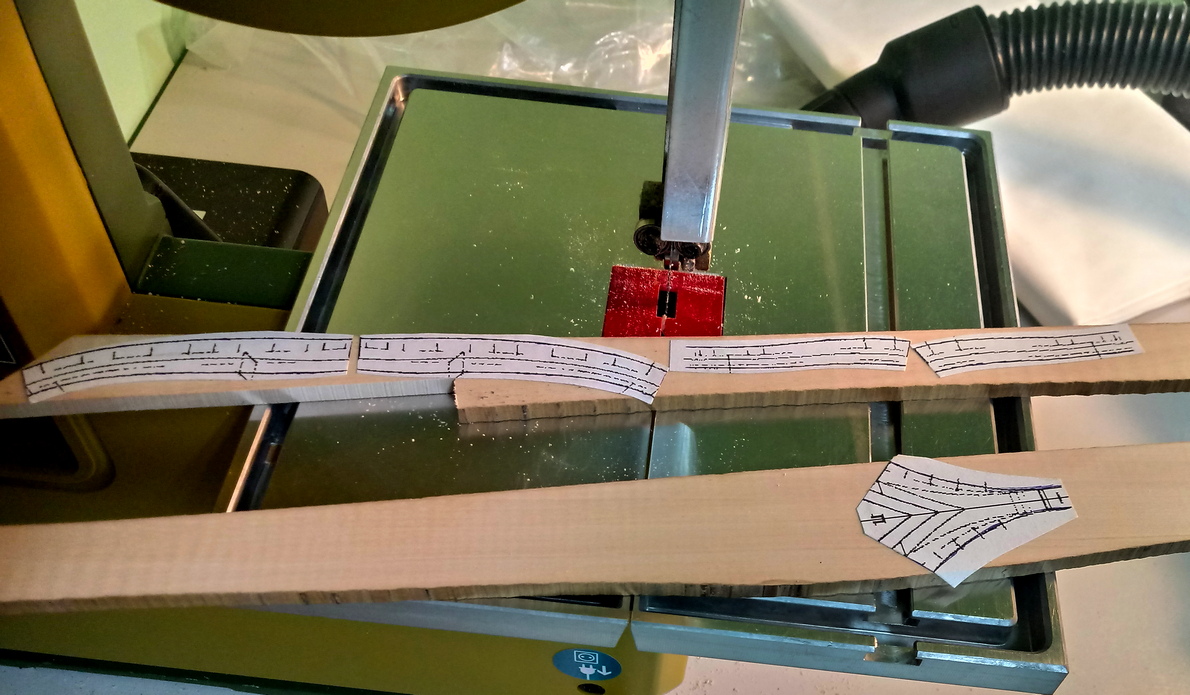

Wykonanie pierwszej wręgi dziobowej. Szablony naklejam zwykłym klejem biurowym.
lb 030519 6.jpg

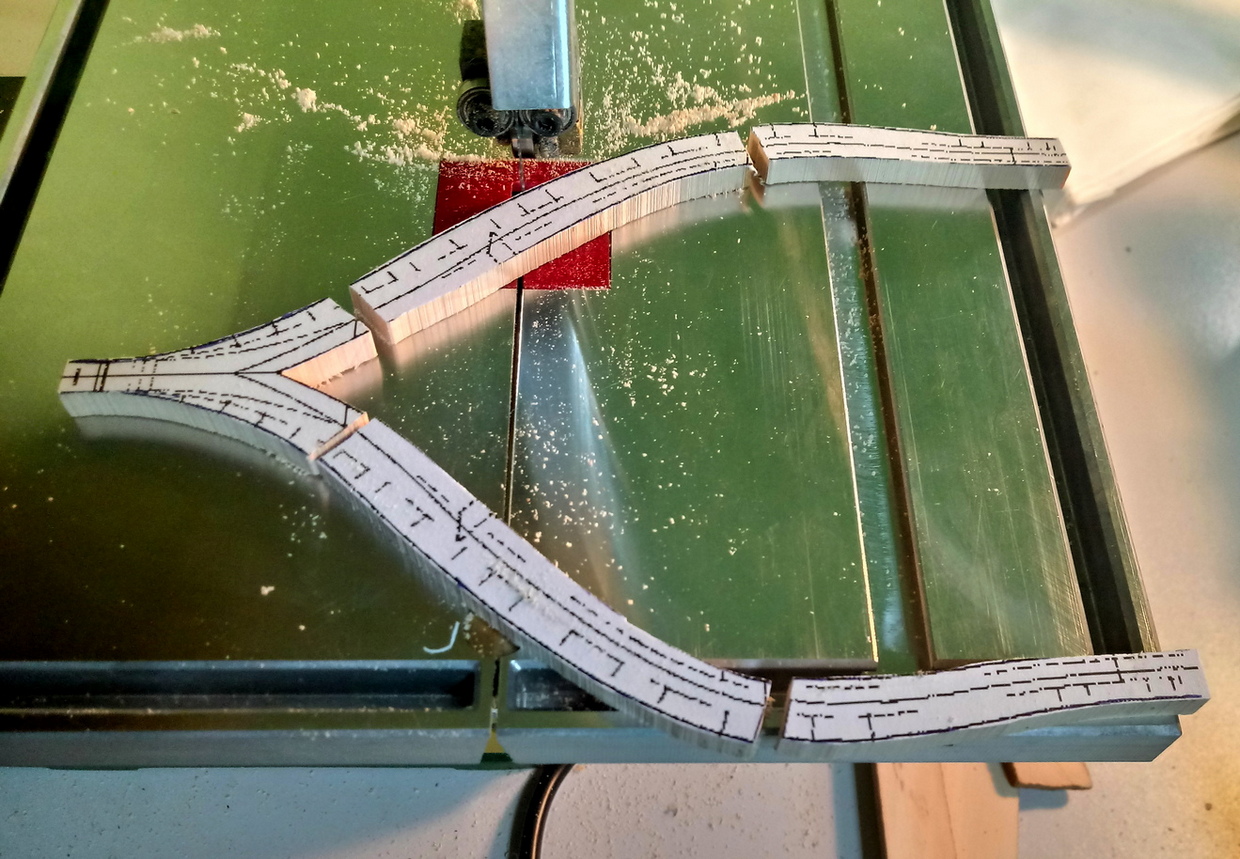

Wycięte na nowiutkiej pile.
lb 030519 7.jpg

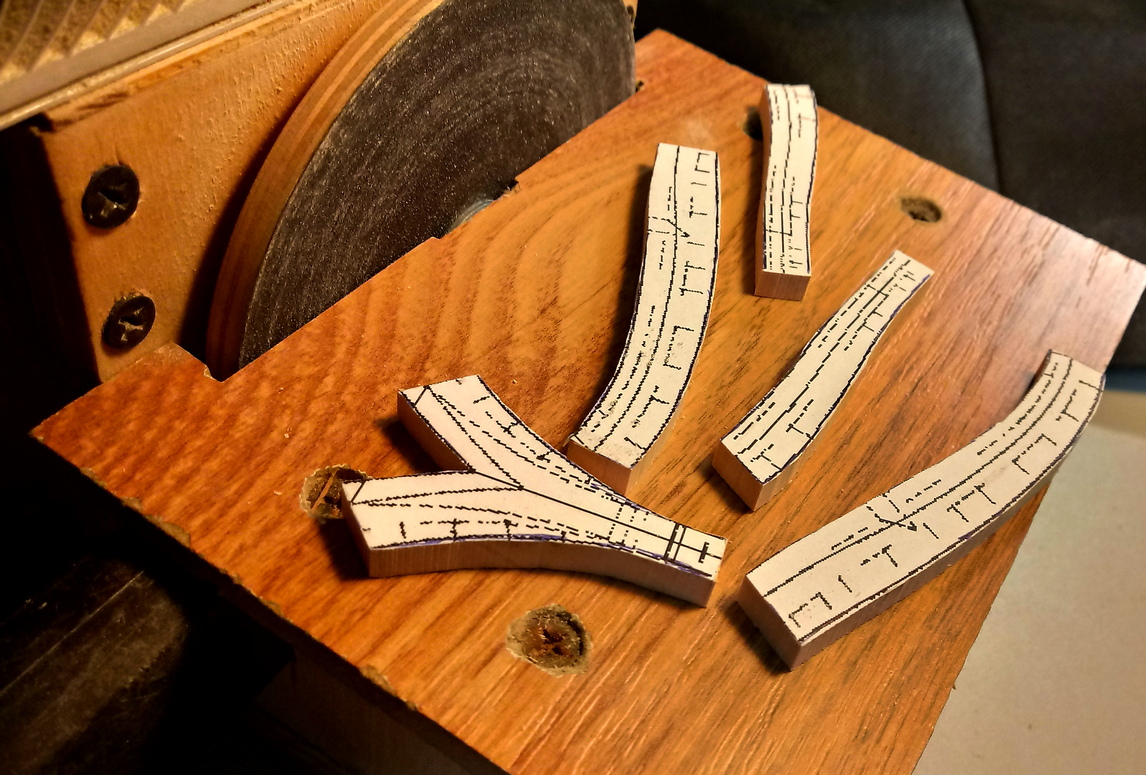

Szlifowanie miejsc styku. Dodam, że każdą czynność cięcia i szlifowania wykonuję we współpracy z odkurzaczem. :D
lb 030519 8.jpg

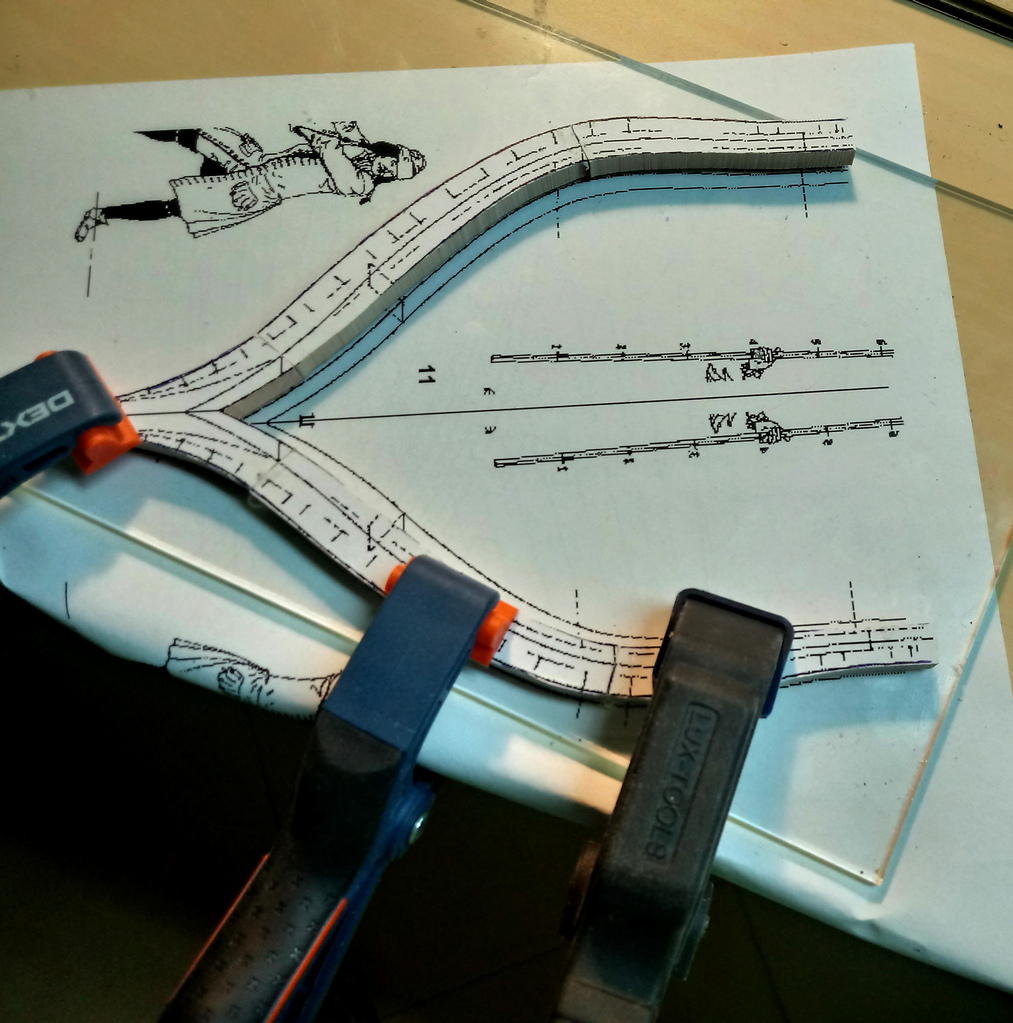

Klejenie wręg wykonuję na szablonie, przykrytym szybą:
lb 030519 9.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
ostry_gl
Posty: 0
Rejestracja: 06 kwie 2015, 22:18

Re: La Belle 1:24

Post autor: ostry_gl »

Jak to się na Kodze pisze - zasiadam w pierwszym rzędzie :)

Łukasz
Awatar użytkownika
ralfee3
Posty: 10
Rejestracja: 25 wrz 2017, 22:52

Re: La Belle 1:24

Post autor: ralfee3 »

Siadam obok Łukasza. Życzę powodzenia i samych udanych prac przy modelu.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
dali
Posty: 18
Rejestracja: 04 gru 2010, 21:55

Re: La Belle 1:24

Post autor: dali »

Trzecie miejsce w pierwszym rzędzie -jest, popcorn- jest, wiadro kawy- jest, oglądamy. :)

Piękny model wybrałeś Wojtek, pozdrawiam.
Awatar użytkownika
Siberian
Posty: 4
Rejestracja: 11 sty 2014, 20:58

Re: La Belle 1:24

Post autor: Siberian »

Mówiłem, że to co zrobiłem może wylądować w piecu i tak się stało.
Ale po kolei.
Zacząłem budowę modelu mając jedynie cyfrową wersję planów, czyli skany. Początkowo wydawało się, że da się z tego coś zbudować. Ale ciągle coś się nie zgadzało, wymiary się rozjeżdżały to w jedną, to w drugą stronę. Przerwałem więc prace i zamówiłem oryginalny zestaw planów z Ancre.
Zacząłem zupełnie od nowa.

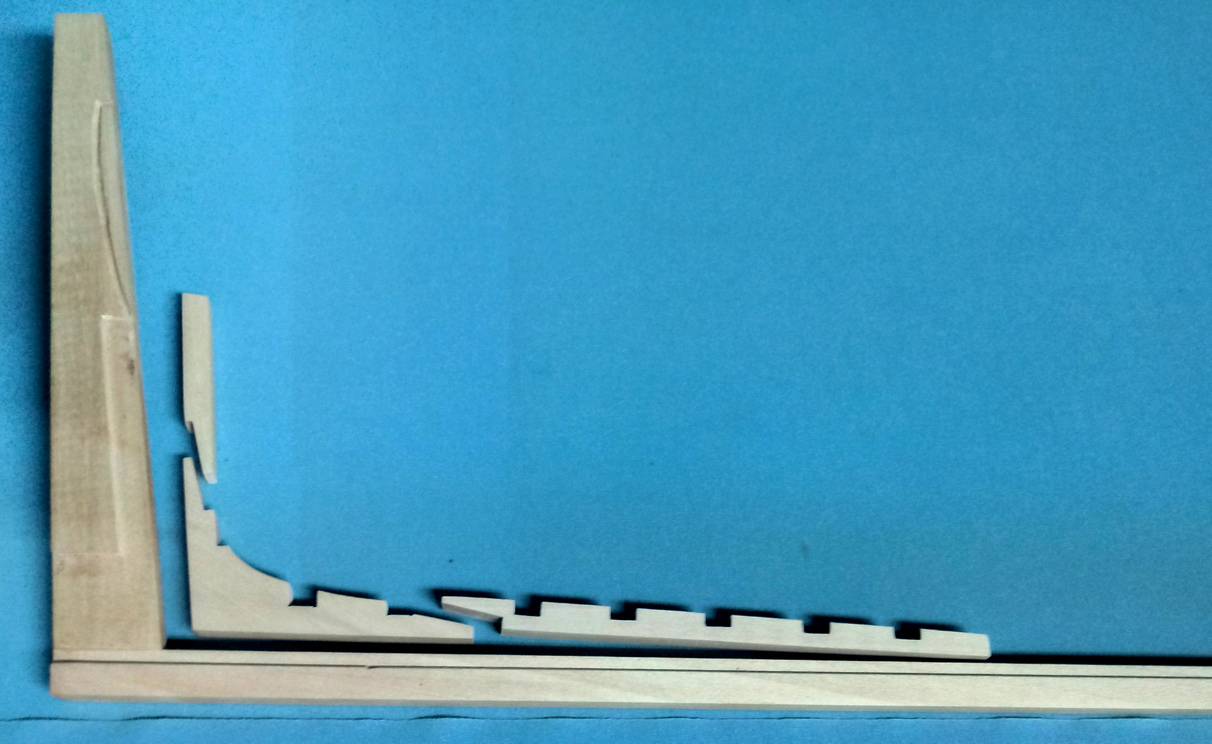

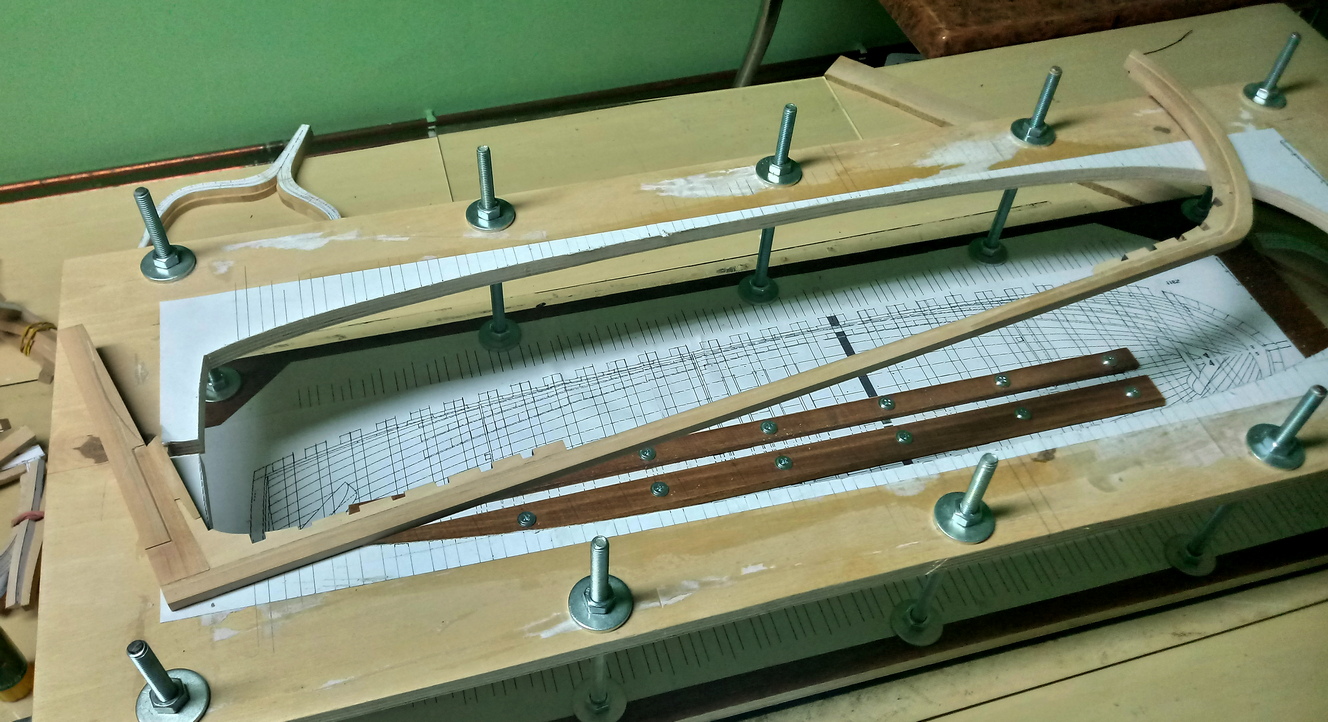

Oto nowy kil na zmodyfikowanej stoczni:
la belle 300519 1.jpg

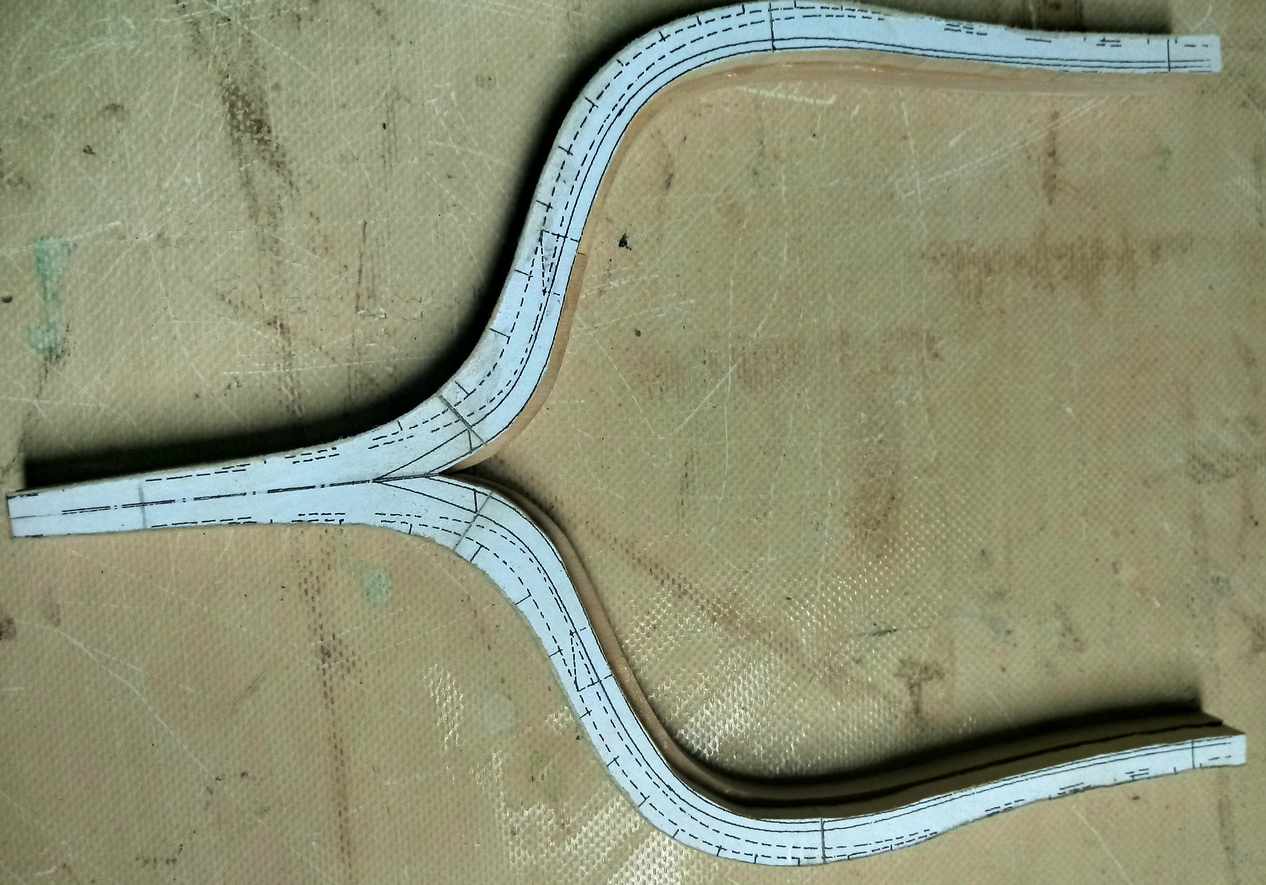

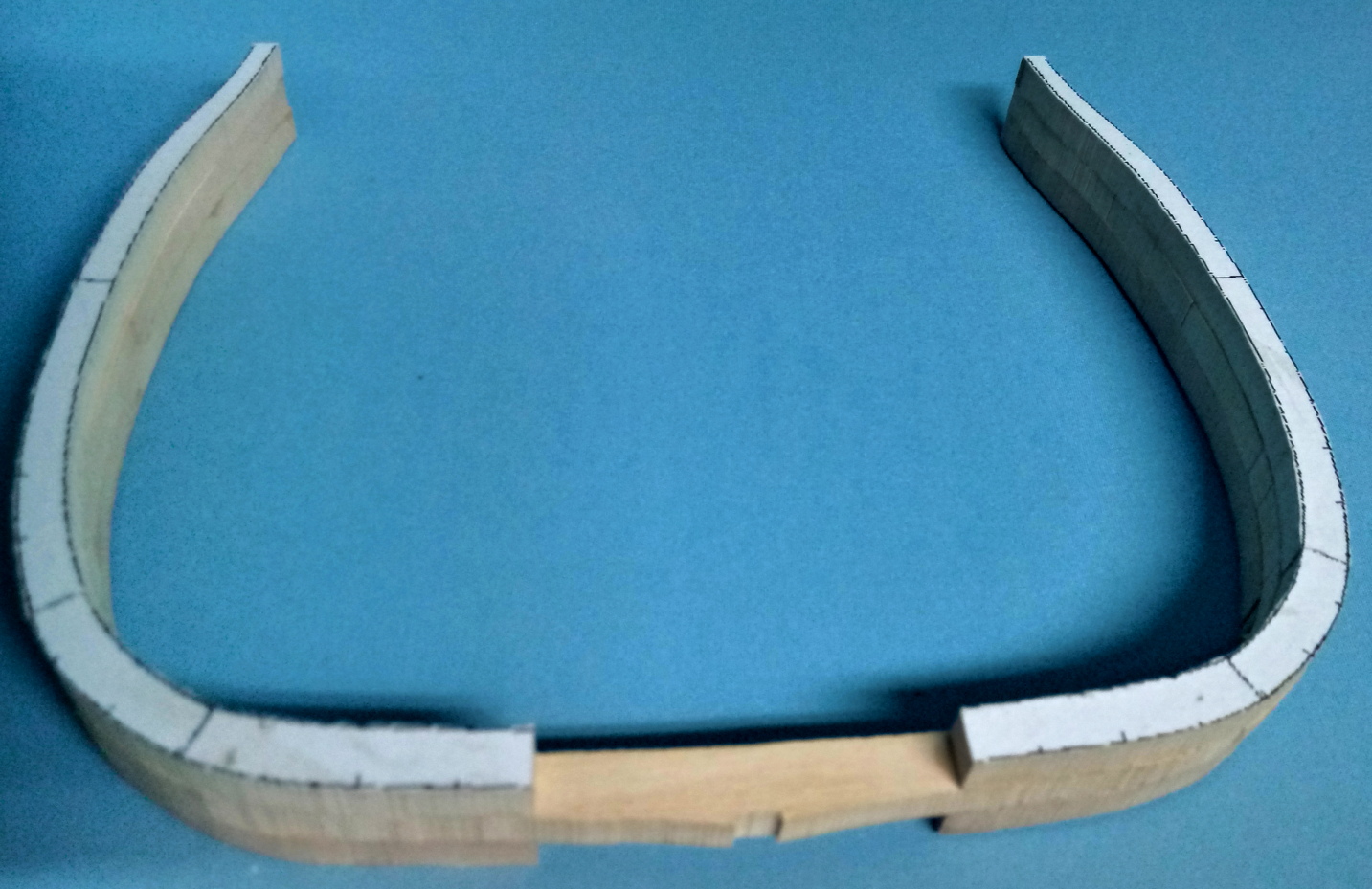

To pierwsza rufowa wręga. Przednią połowę wyciąłem po jej obrysie, a po sklejeniu i wyrównaniu zewnętrznej krawędzi, dokleiłem tylną część, wyciętą po obrysach zewnętrznych. Stąd uskok widoczny wewnątrz. Moim zdaniem ten sposób pozwala na zaoszczędzenie uciążliwego szlifowania.
la belle 300519 2.jpg

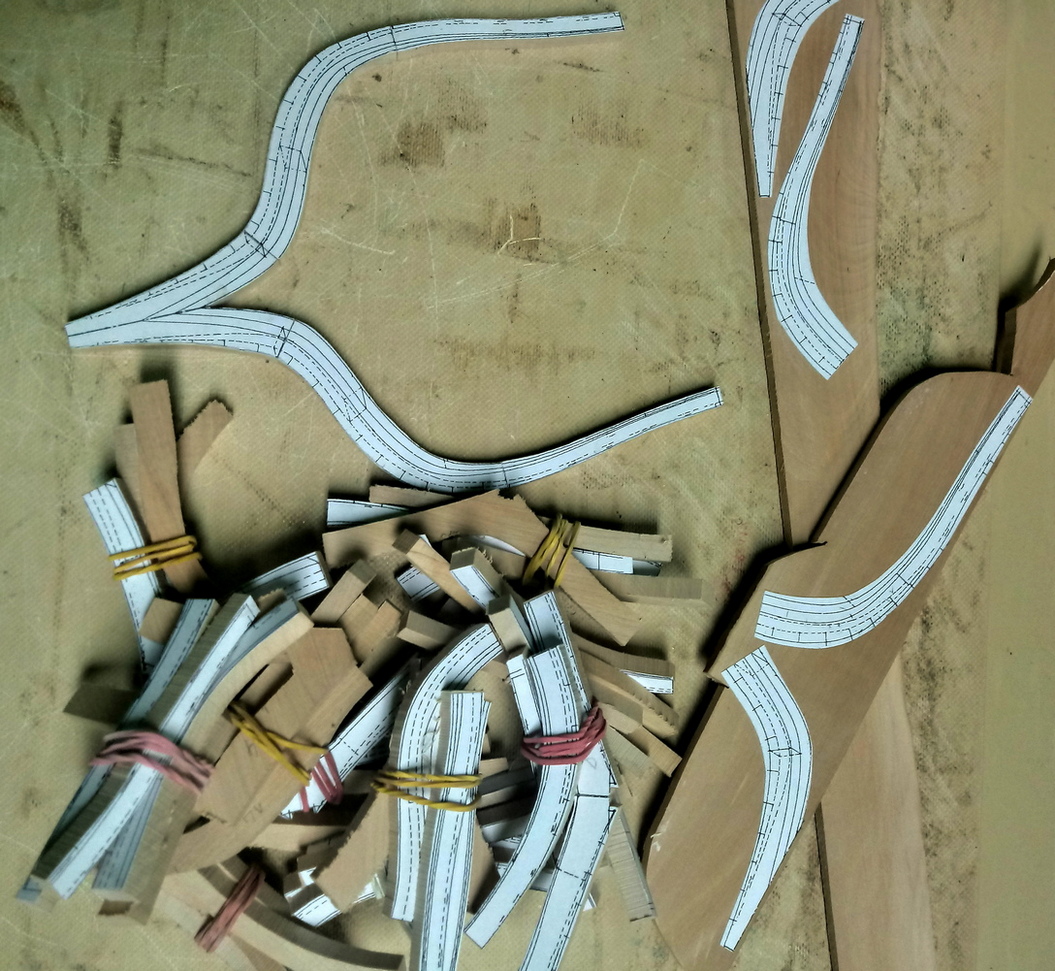

Równolegle trwają prace nad pozostałymi żebrami:
la belle 300519 3.jpg

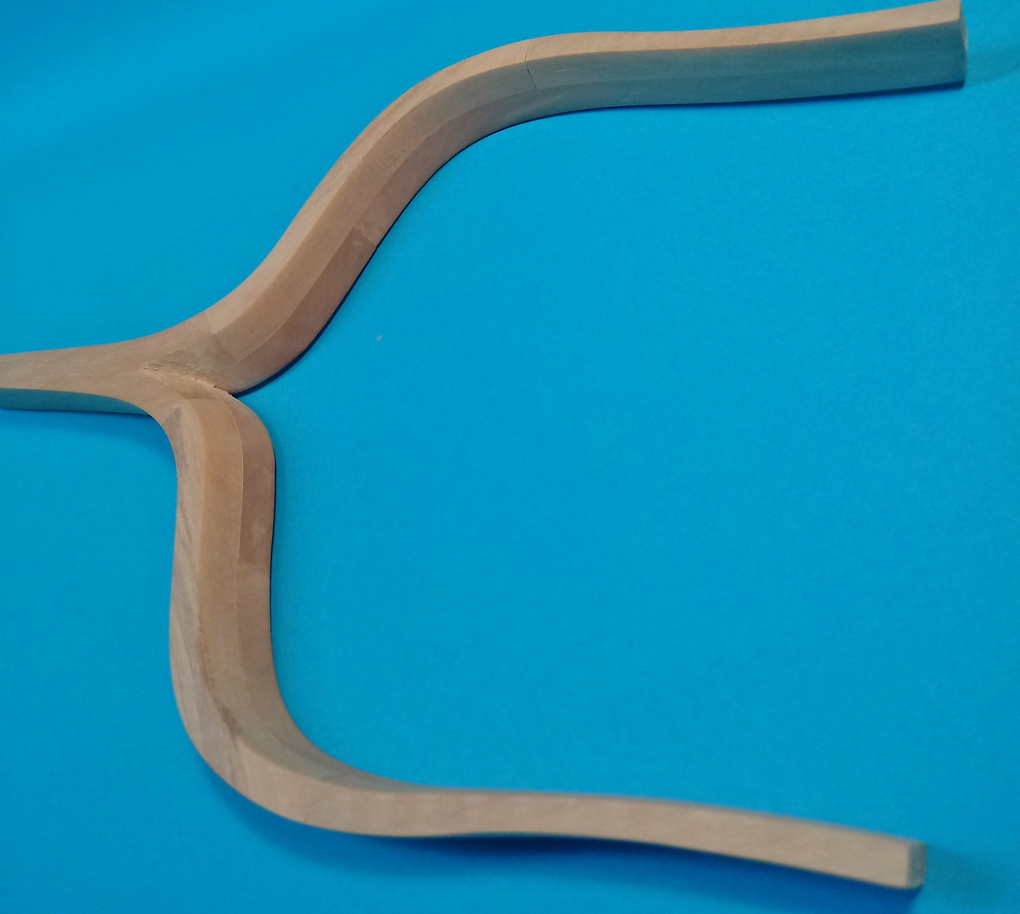

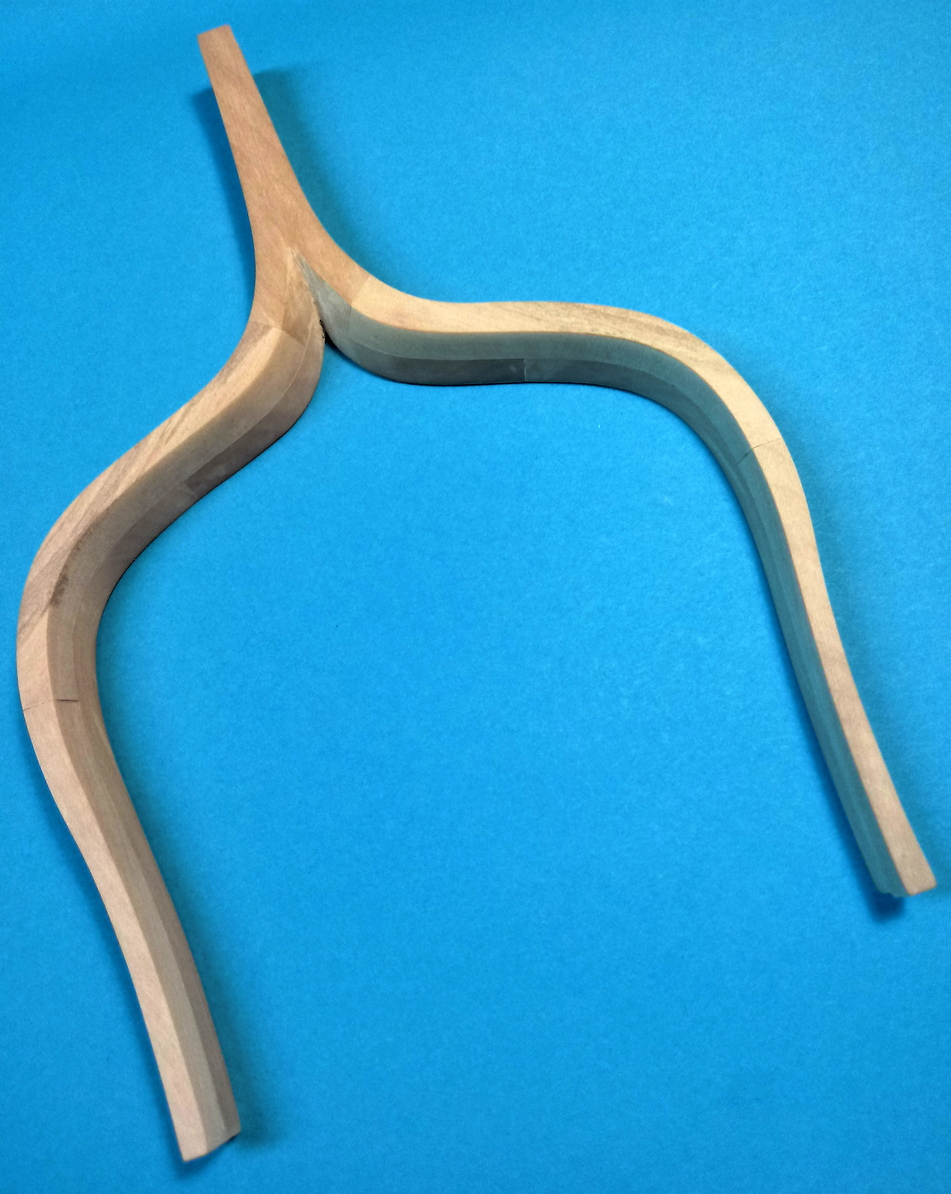

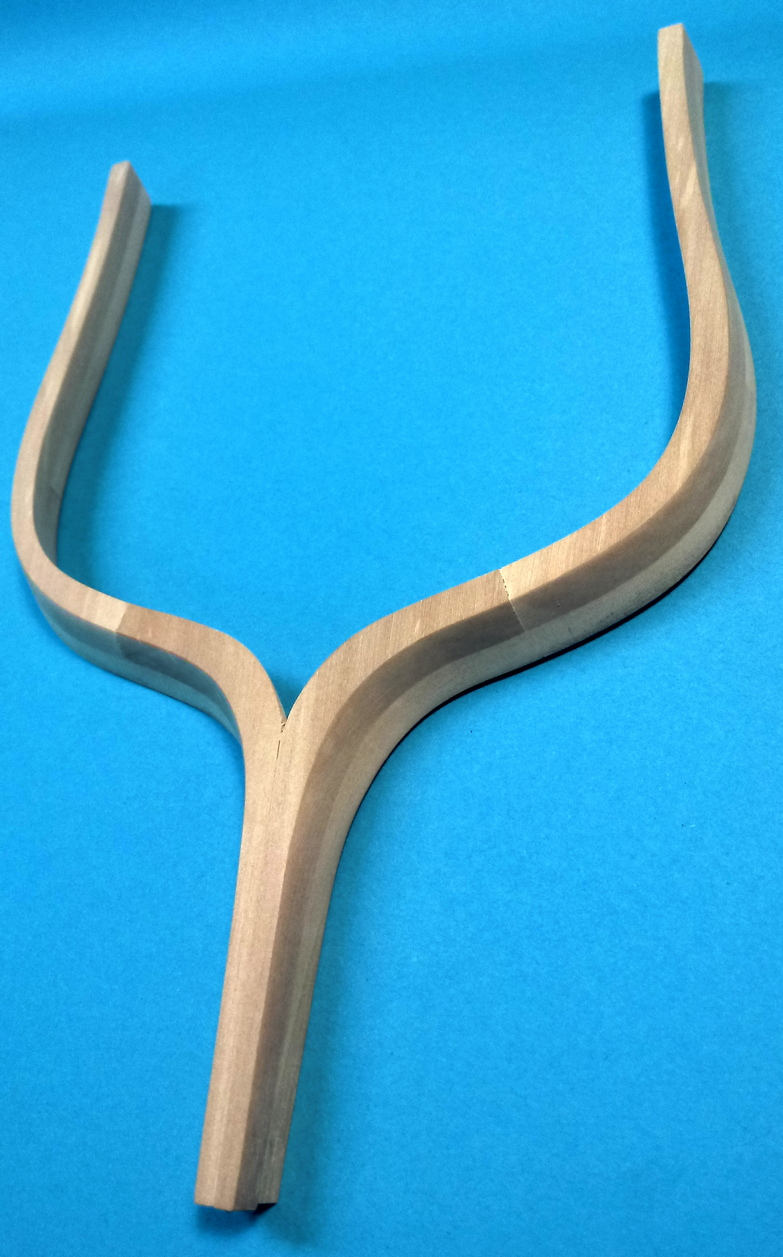

To ta sama wręga po wstępnym, acz już dość dokładnym szlifie:
la belle 300519 4.jpg
la belle 300519 5.jpg
Już ktoś powiedział, że budowa okrętu tą metodą wymusza traktowanie każdego elementu, jak osobny model, tak też próbuję do tego podchodzić.
la belle 300519 6.jpg

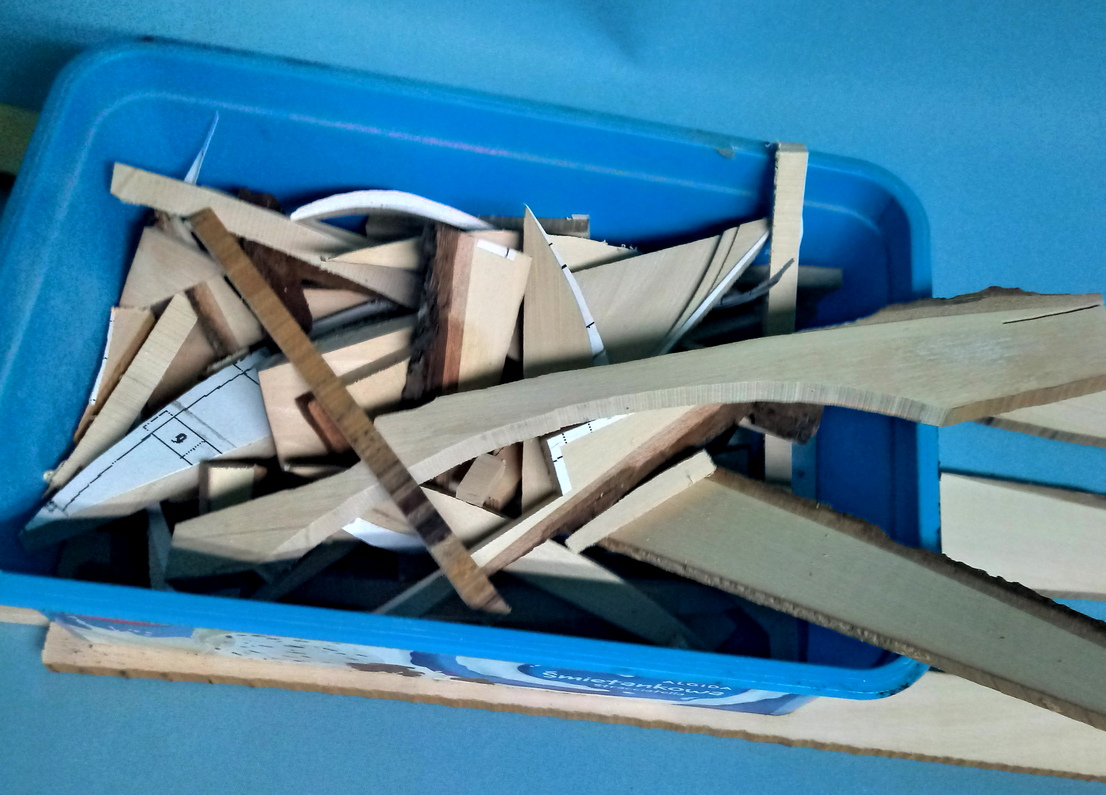

I na koniec drastyczne zdjęcie, które pokazuje ilość odpadu, pozostającego po wycięciu. Wyrzuciłem już kilka takich pojemników: :o
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 4
Rejestracja: 11 sty 2014, 20:58

Re: La Belle 1:24

Post autor: Siberian »

Ciąg dalszy zmagań (przyjemnych) z materią:

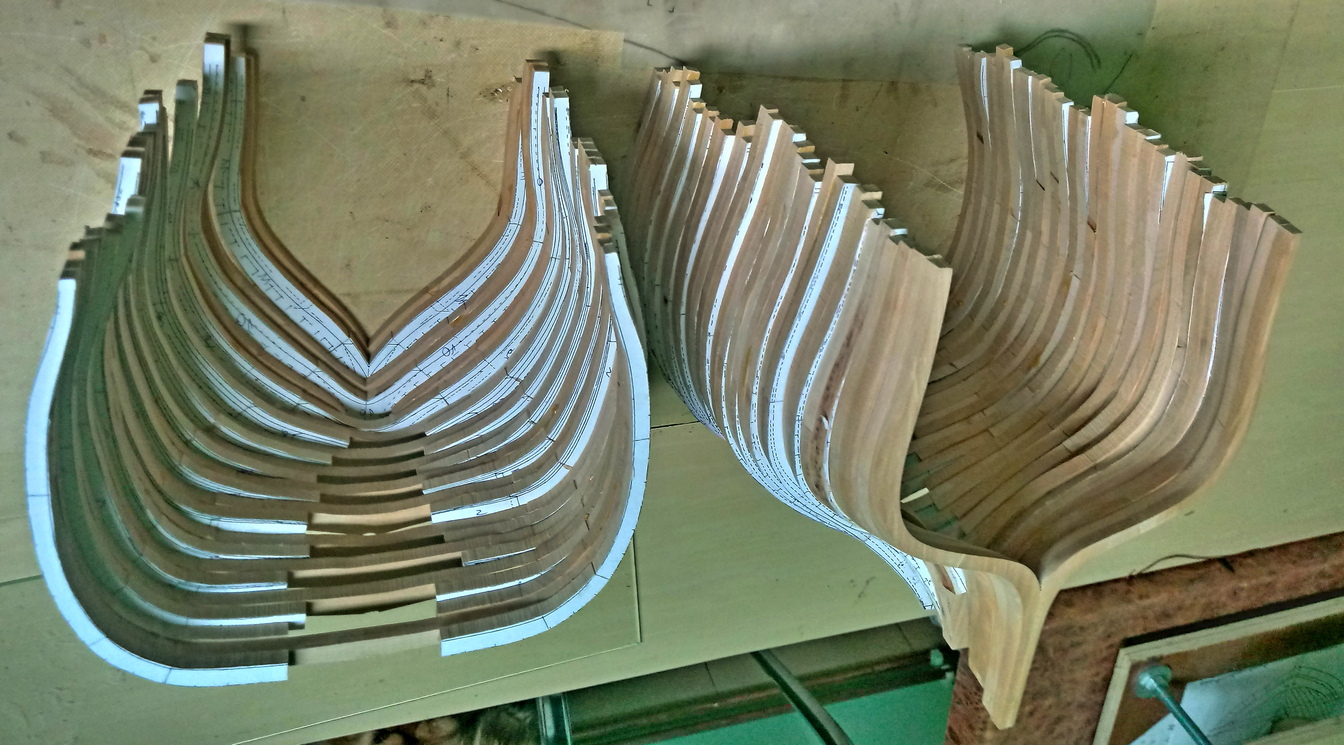

Wszystkie wręgi sklejone, a trzy skrajne rufowe już wyszlifowane:
la belle 160619 1.jpg

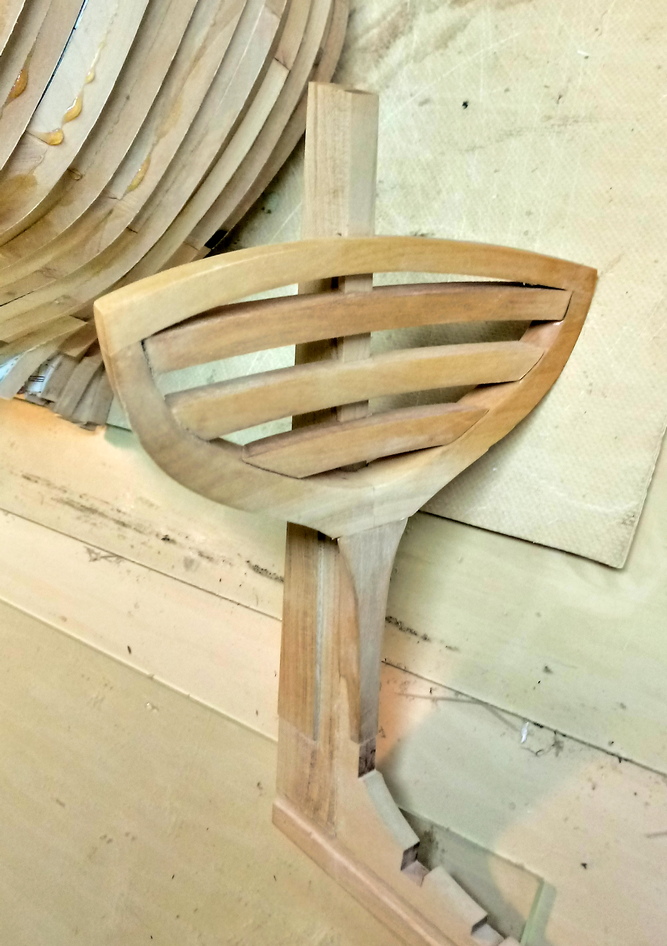

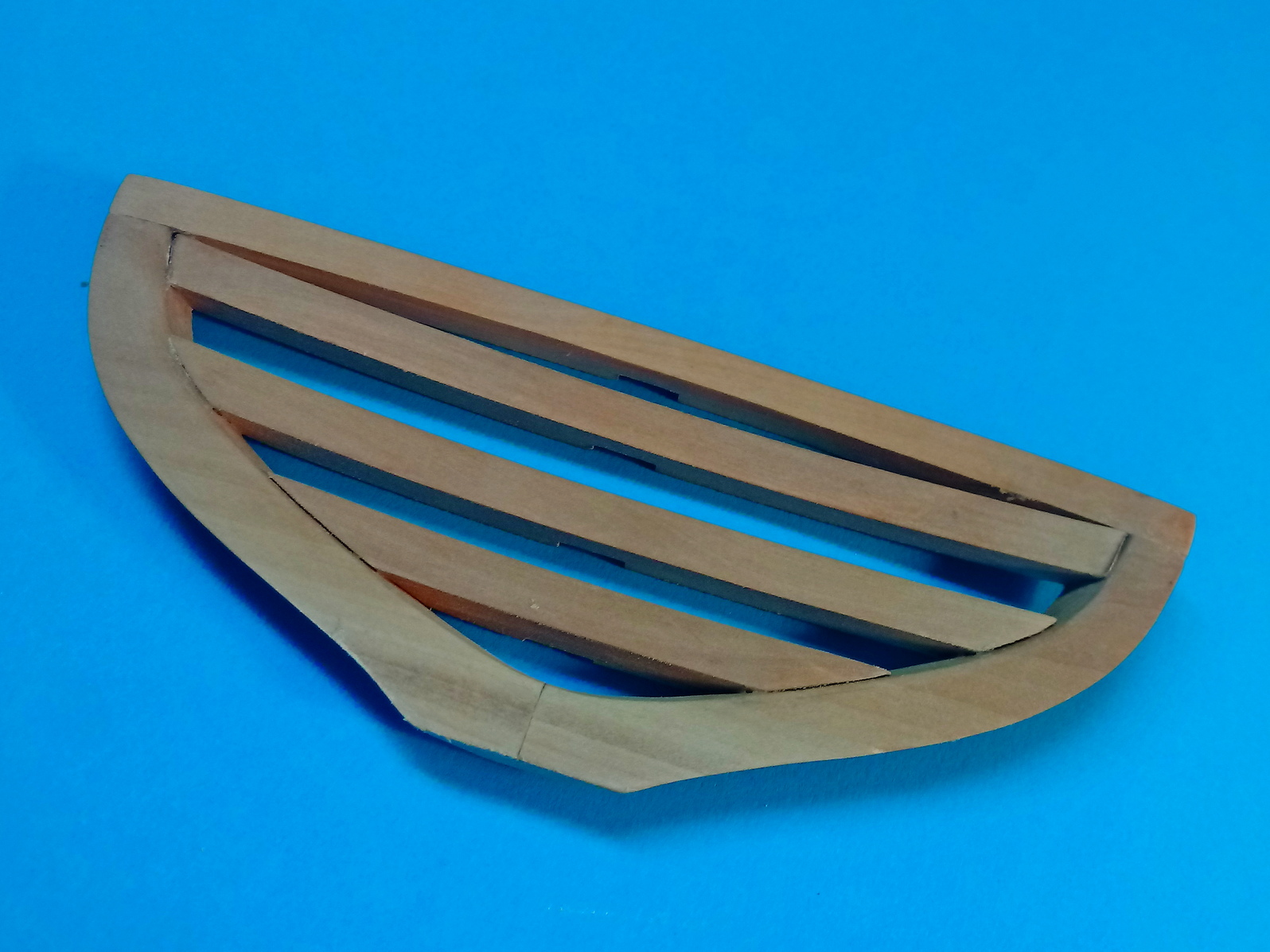

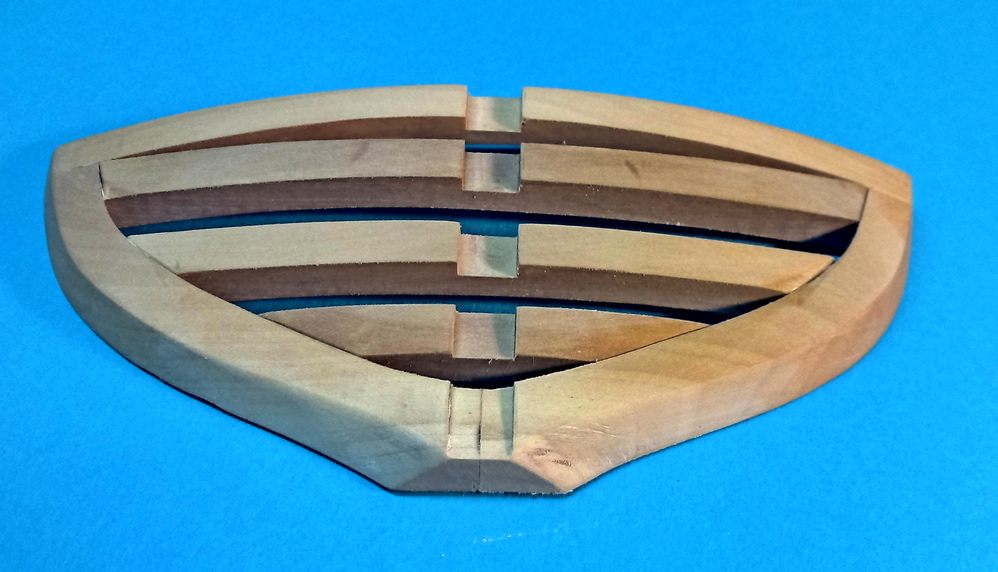

Konstrukcja rufy okrętu. Wygląda niewinnie, to tylko sześć elementów, ale żaden z nich nie wyszedł za pierwszym razem. Niektóre wykonałem dopiero w czwartej próbie:
la belle 160619 2.jpg
la belle 160619 3.jpg

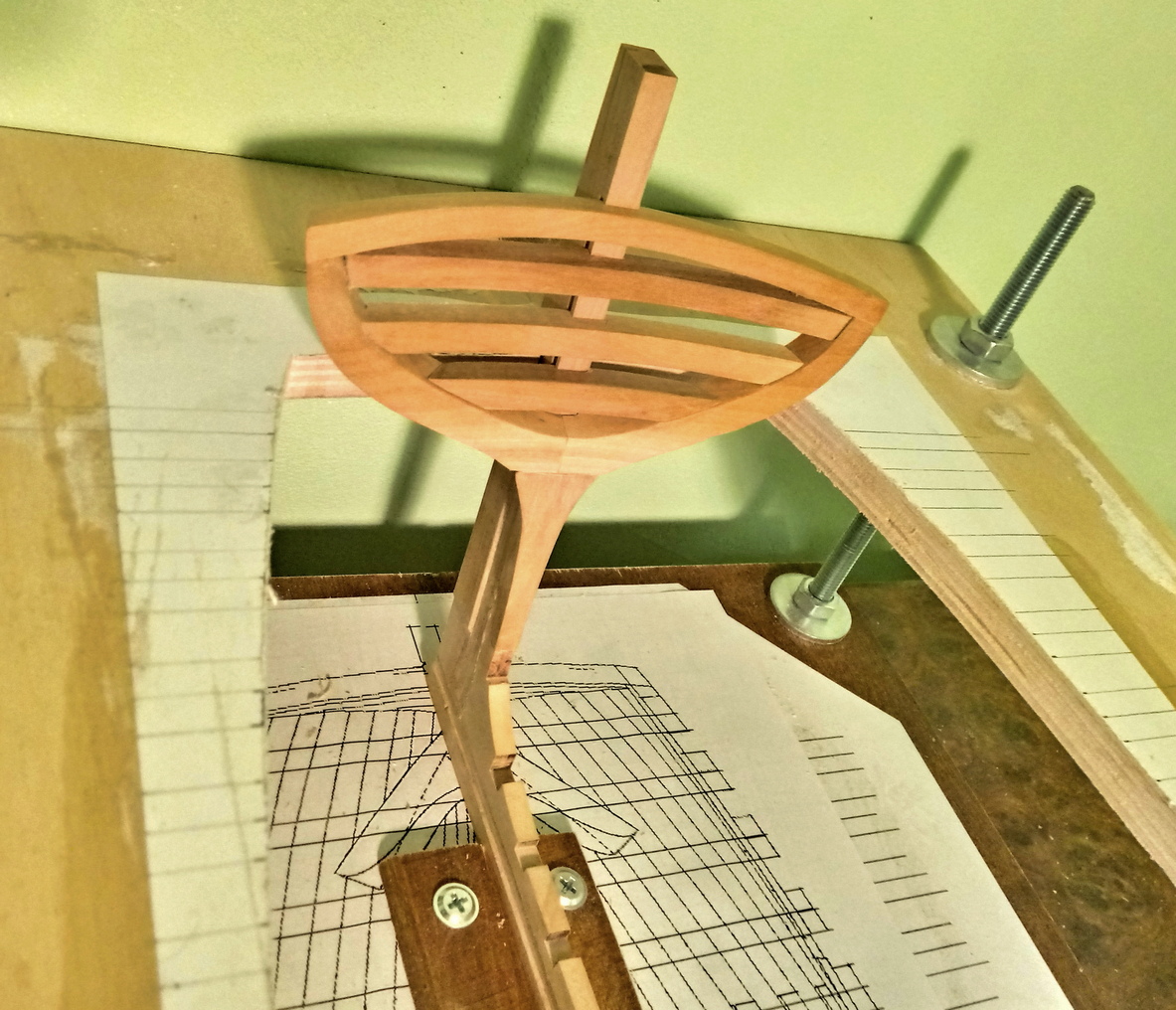

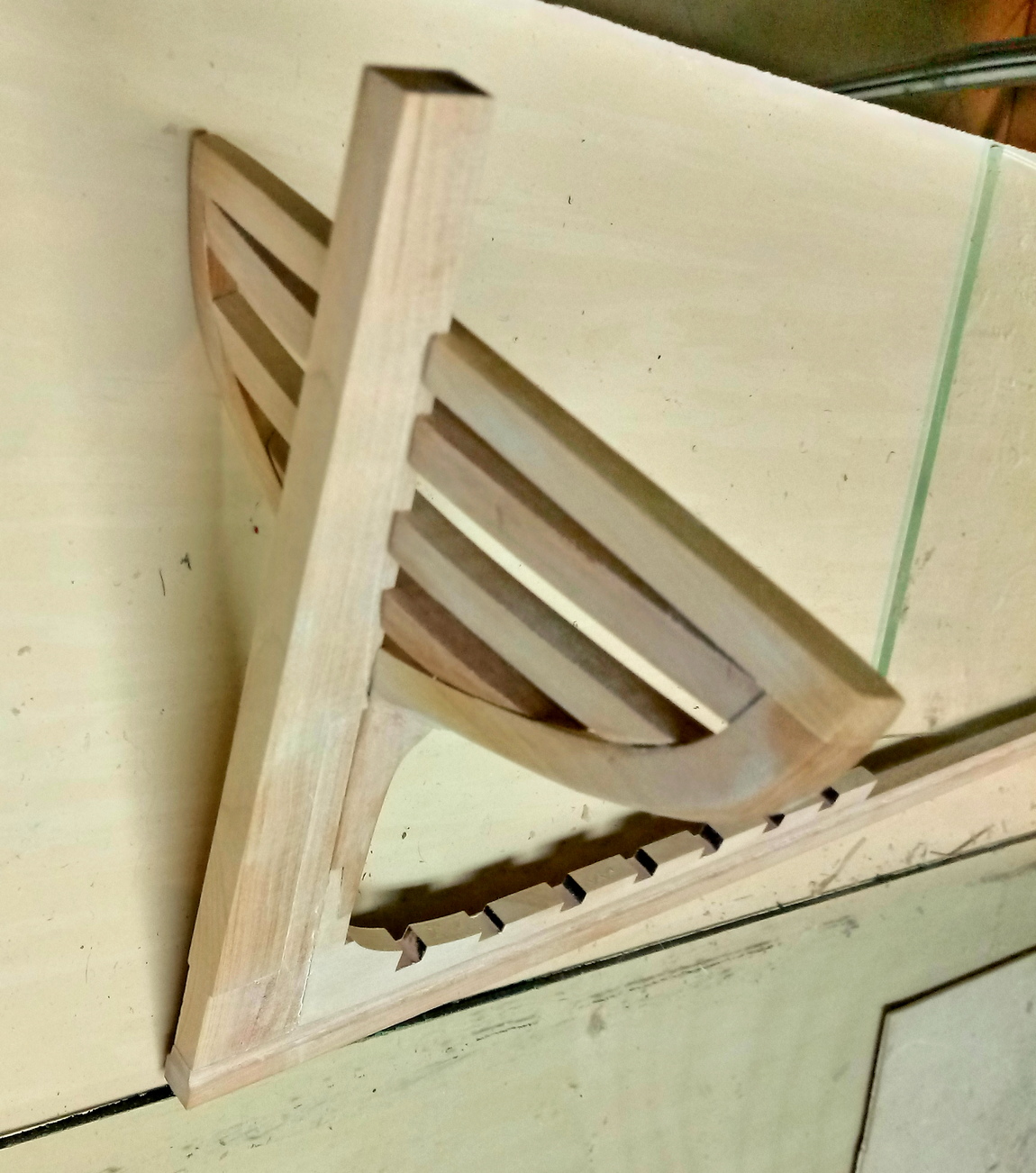

Sklejone ze stewą. Wymaga jeszcze drobnego szlifu w dolnej części:
la belle 160619 4.jpg
la belle 160619 5.jpg
la belle 160619 6.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
safari28
Posty: 189
Rejestracja: 14 gru 2010, 20:58

Re: La Belle 1:24

Post autor: safari28 »

Świetna robota Wojtek tak trzymaj ja przerzuciłem się na lotnictwo co nie znaczy że nie chce i nie zamierzam wrócić do Was warunki warsztatowe mi niestety na to nie pozwalają. Z planami masz całkowitą
rację. Wszystkie podróby i kopie to gówno. Ja tak przez ebaya rozpieprzyłem najlepszy samolot któremu poświeciłem rok czasu był źle lub celowo wyznaczony środek ciężkości i niestety klapa.
Cały czas obserwuję kogę i nie mogę wyjść z podziwu z tego co się tutaj wyprawia
może z czymś mniej skomplikowanym wyskoczę tylko nie wiem czy mnie koga z powrotem na swoje łono przyjmie :?
emilc78
Posty: 0
Rejestracja: 24 maja 2017, 12:27

Re: La Belle 1:24

Post autor: emilc78 »

Popieram, ślicznie i mam nadzieje że kiedyś będę tak potrafił. Przepraszam, że napiszę coś nie na temat, ale...safari28, robiliście sobie z dziecko nawzajem zdjęcie profilowe? Ciekawy bieg okoliczności.
Awatar użytkownika
safari28
Posty: 189
Rejestracja: 14 gru 2010, 20:58

Re: La Belle 1:24

Post autor: safari28 »

Sorry za OT z dzieckiem się nie znamy ja robiłem kope lat temu przy west bay może dziecko też tam było
Awatar użytkownika
Dziecko
Posty: 0
Rejestracja: 04 lip 2017, 10:33

Re: La Belle 1:24

Post autor: Dziecko »

Ja tą fotkę robiłem w jastrzębiej górze, pochodzi ona z wakacji 2018.
Sorry za offtop.
