kolejny HMS Enterprize - ralfee

[piter56]

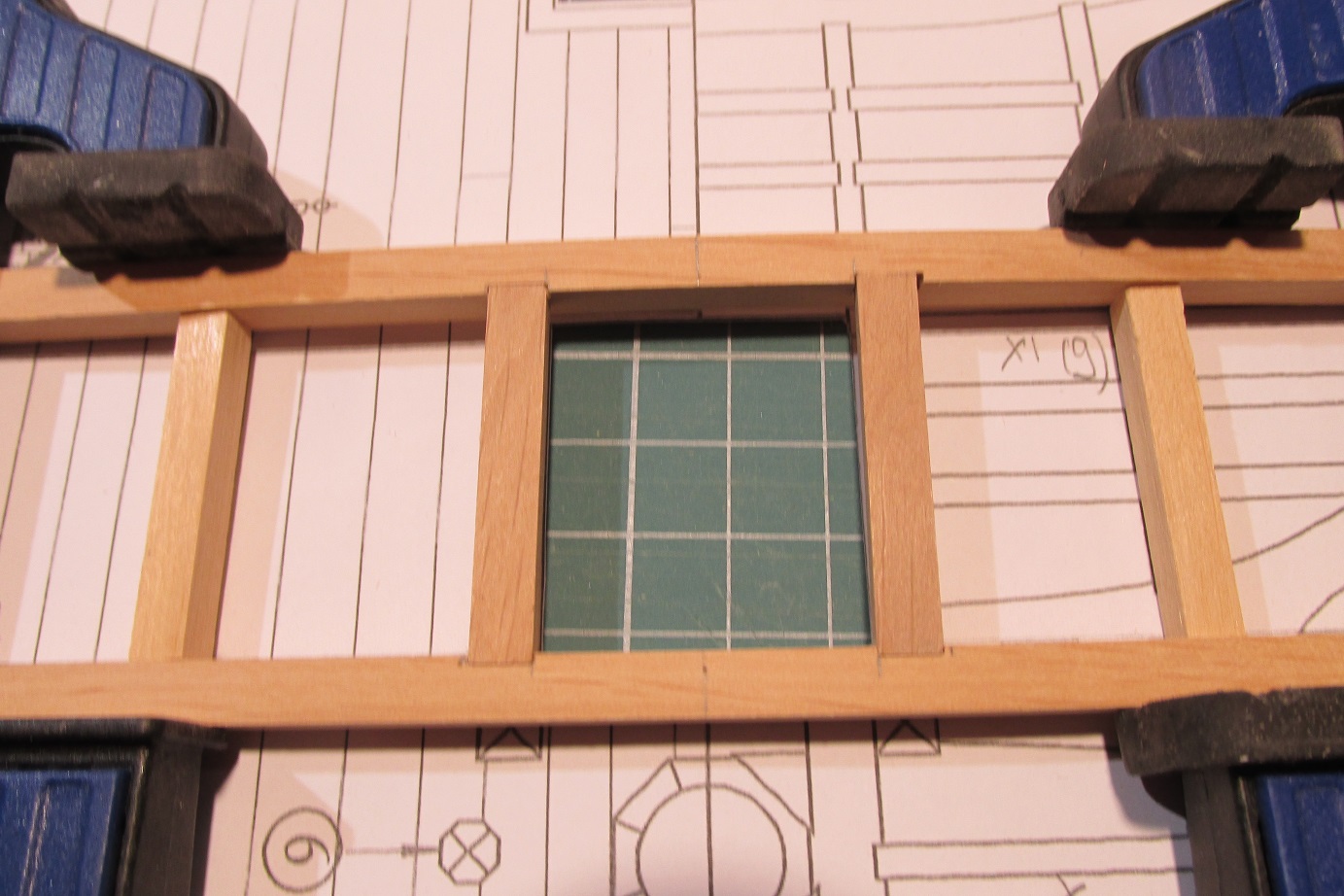

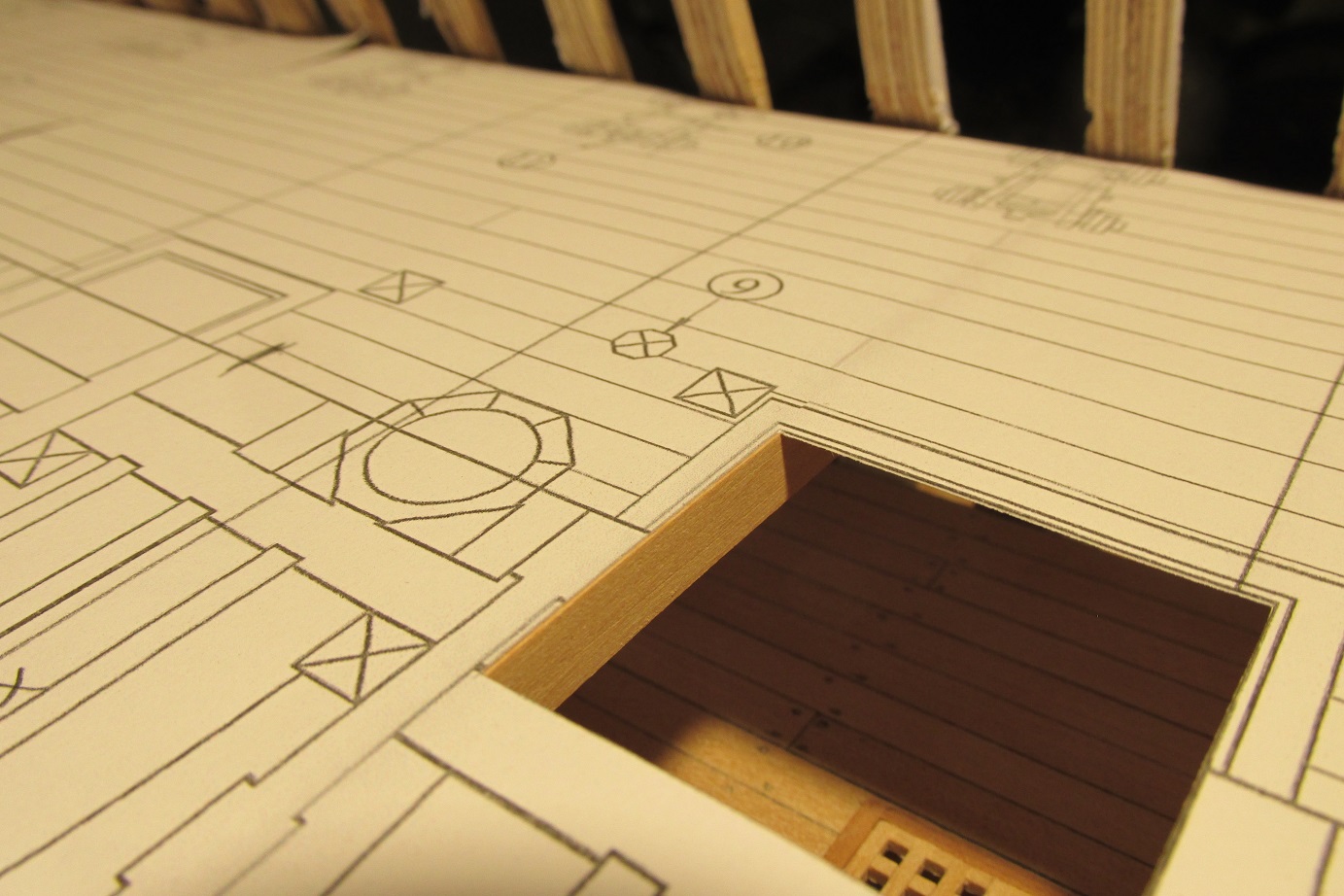

Rafał, zrób to również kołkowanie na gretingach


[ralfee3]

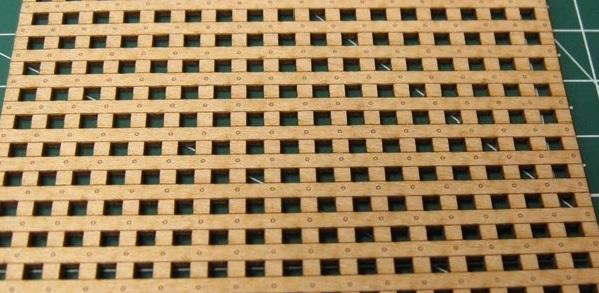

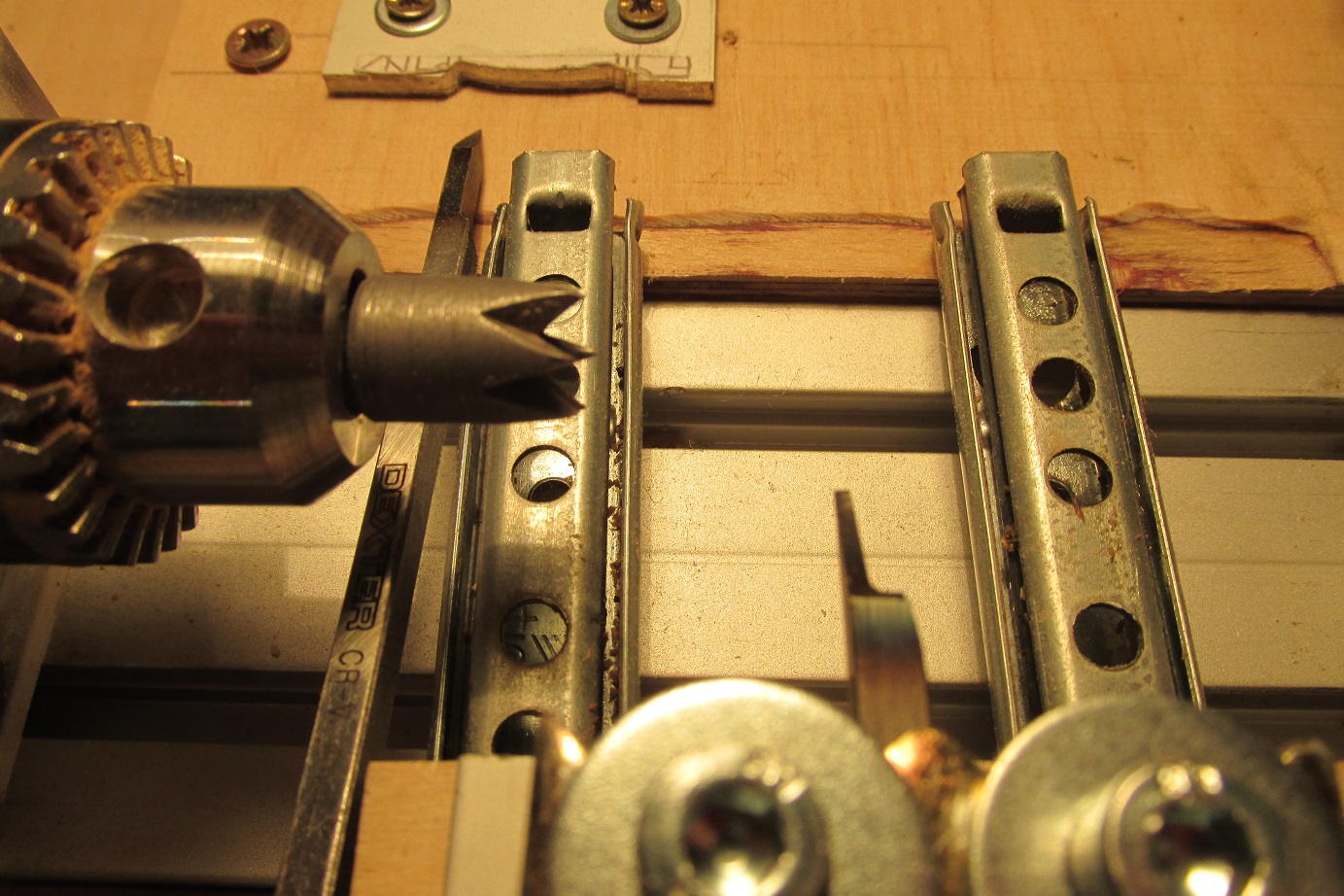

Dzięki koledzy za przychylne wpisy. Piter, tak zrobię ale już na gretingach górnych pokładów. One będą w całości z gruszy i kołkowanie będzie musiało mieć średnicę 0,45 mm a nie tak jak tutaj 0,55.

[ralfee3]

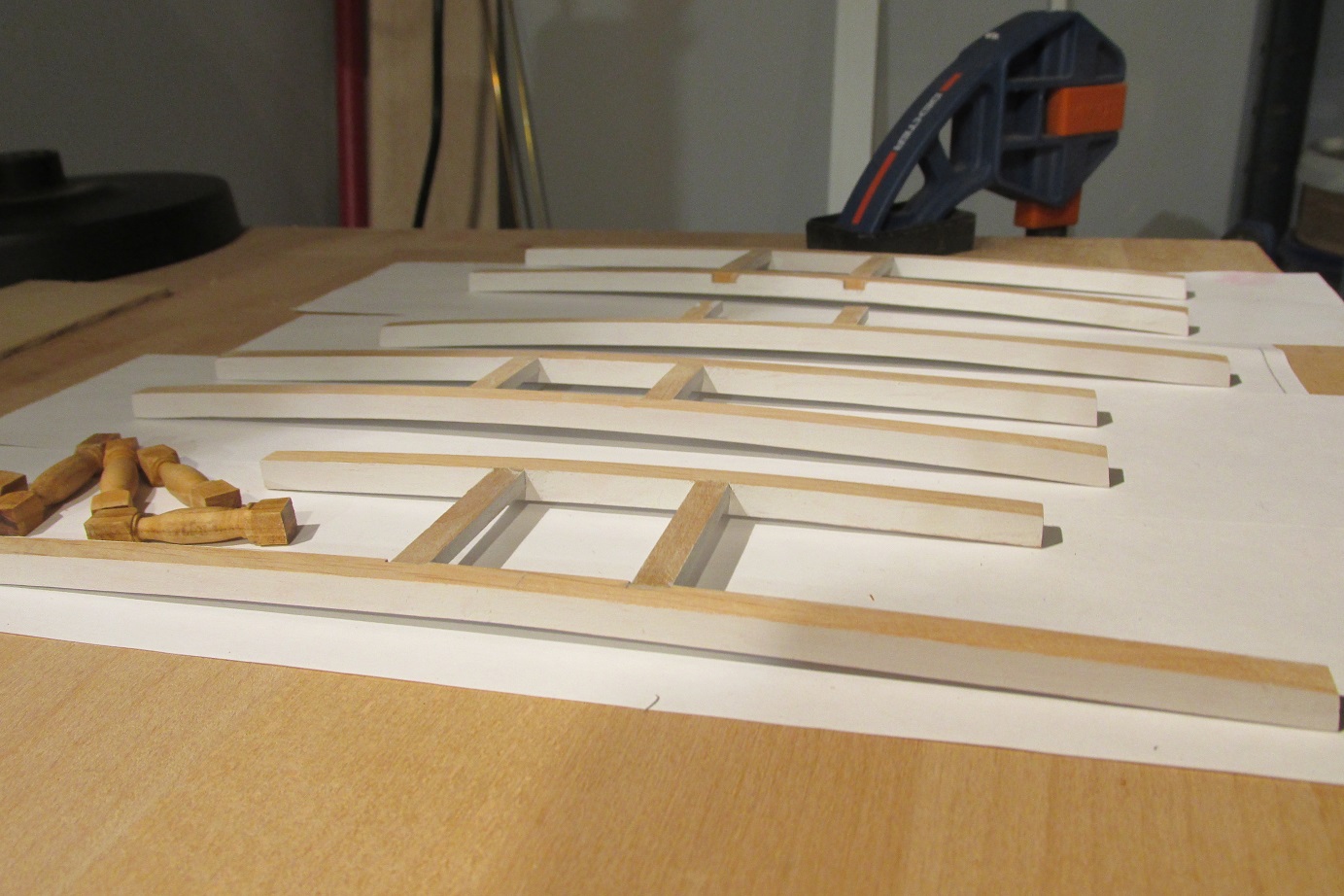

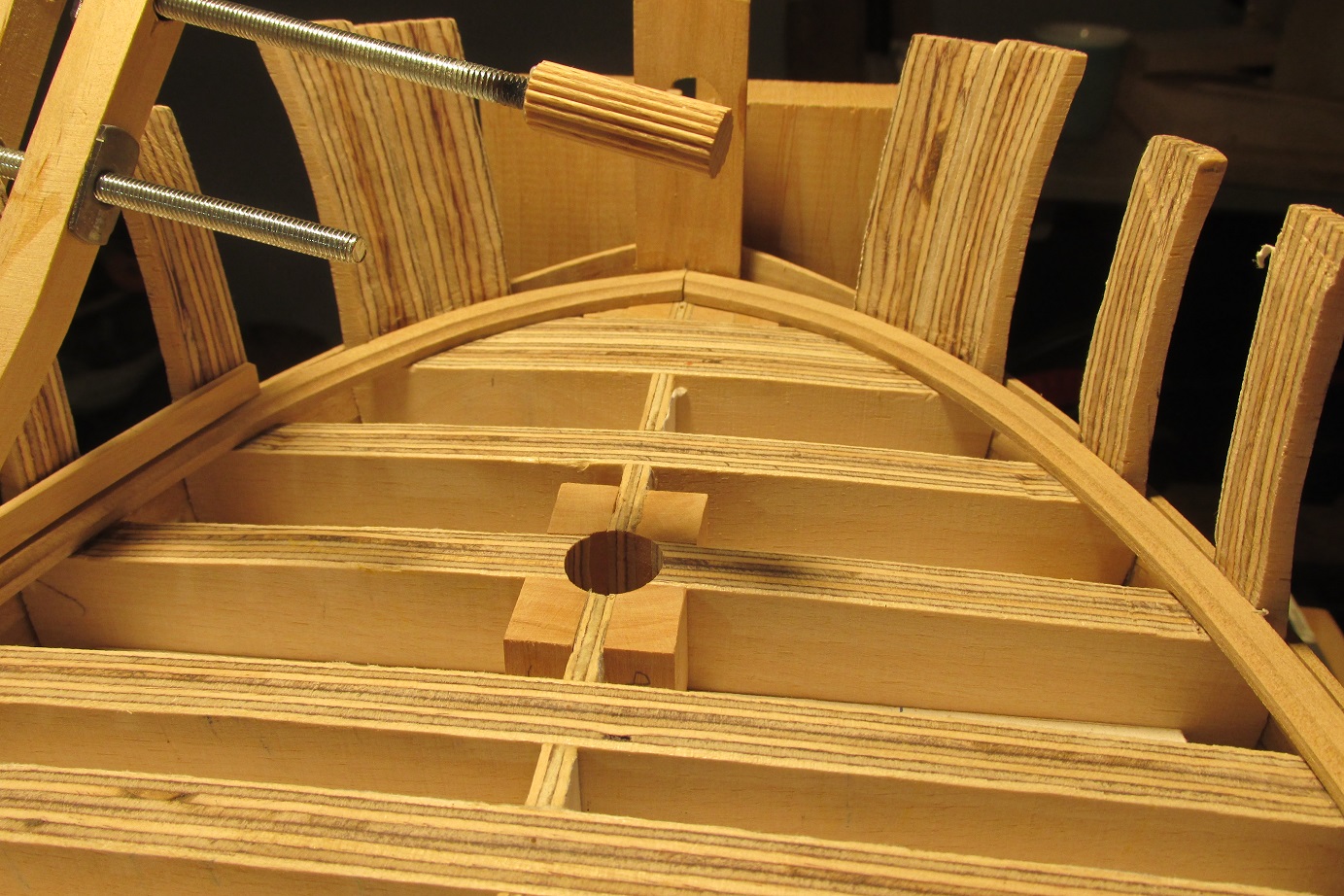

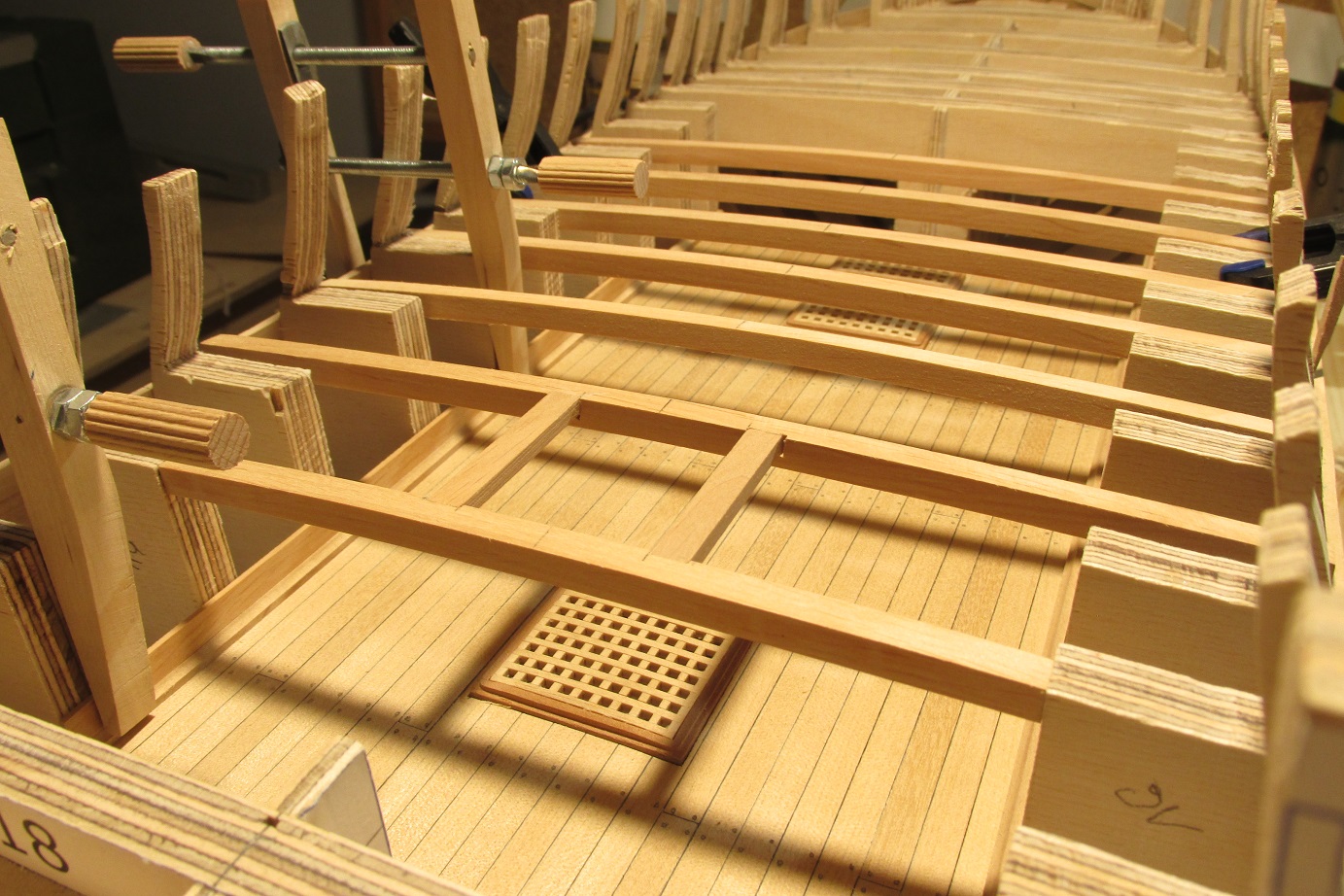

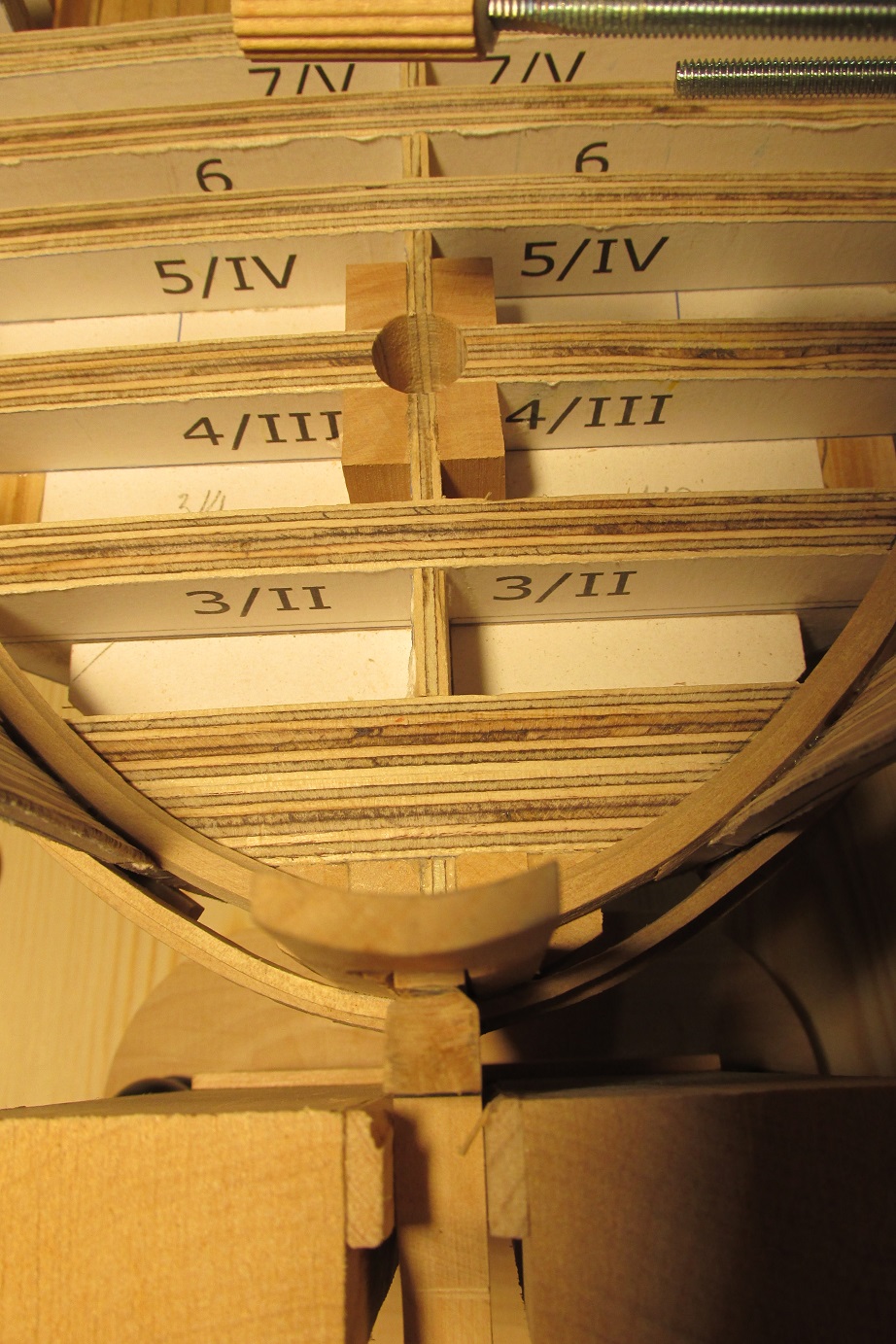

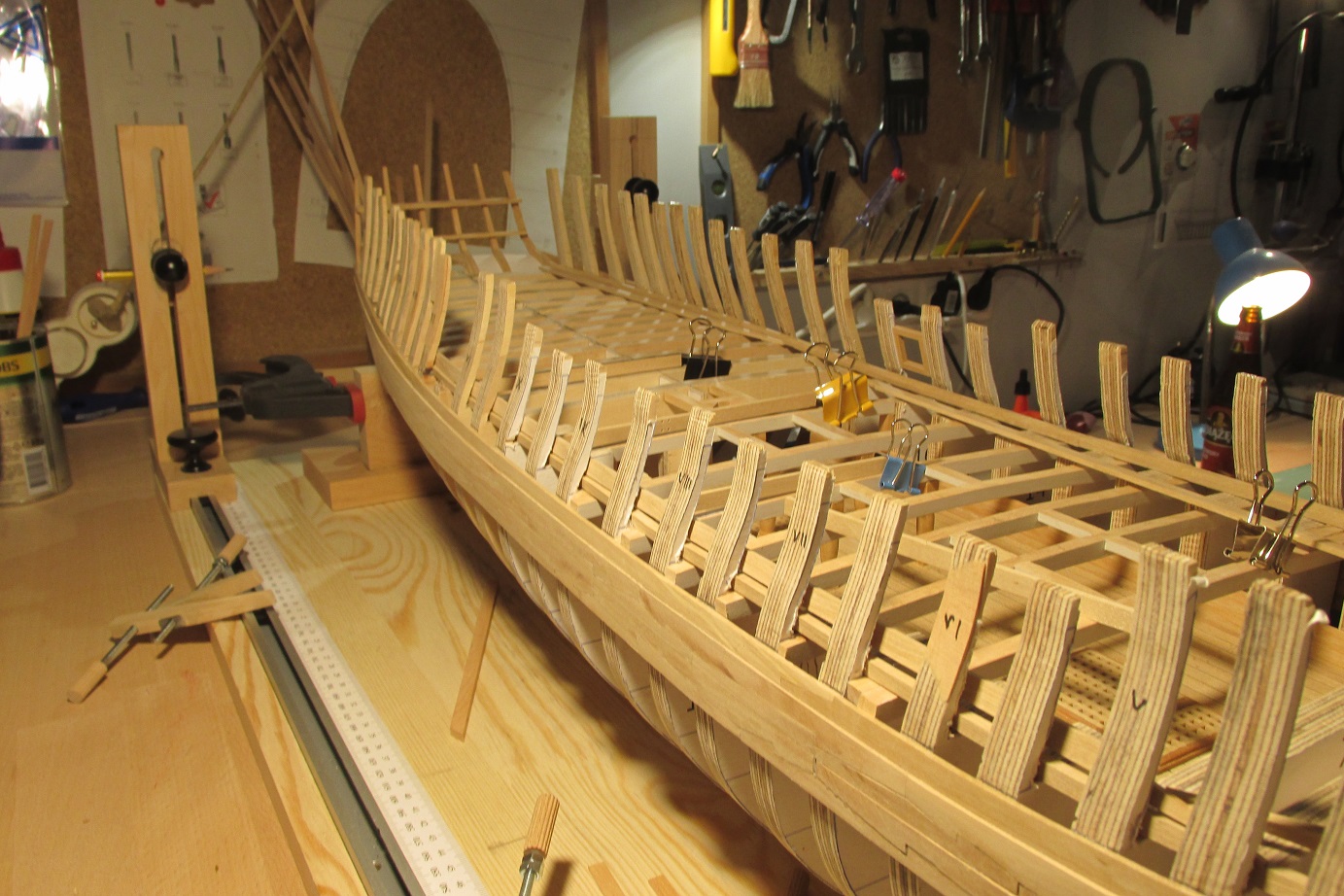

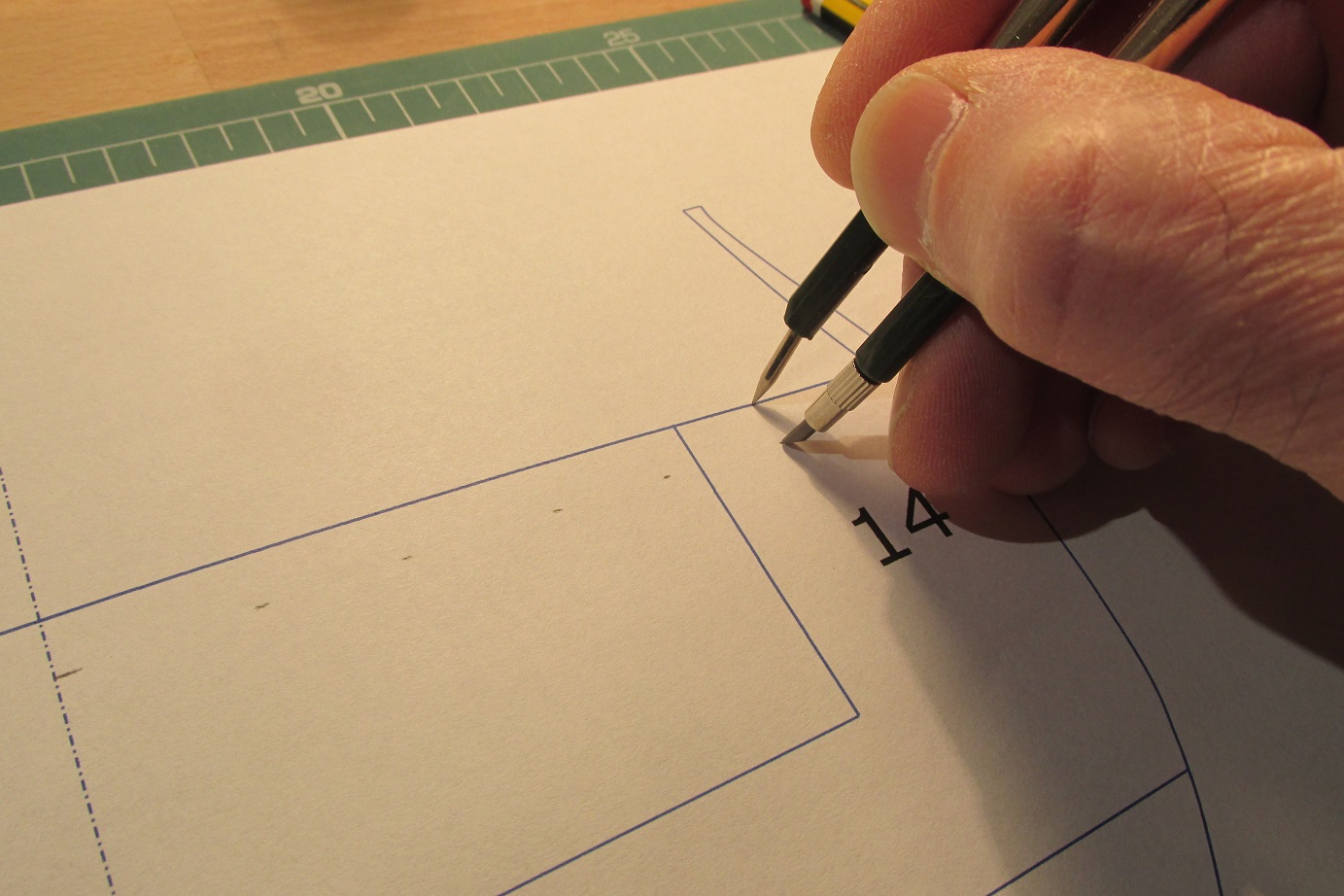

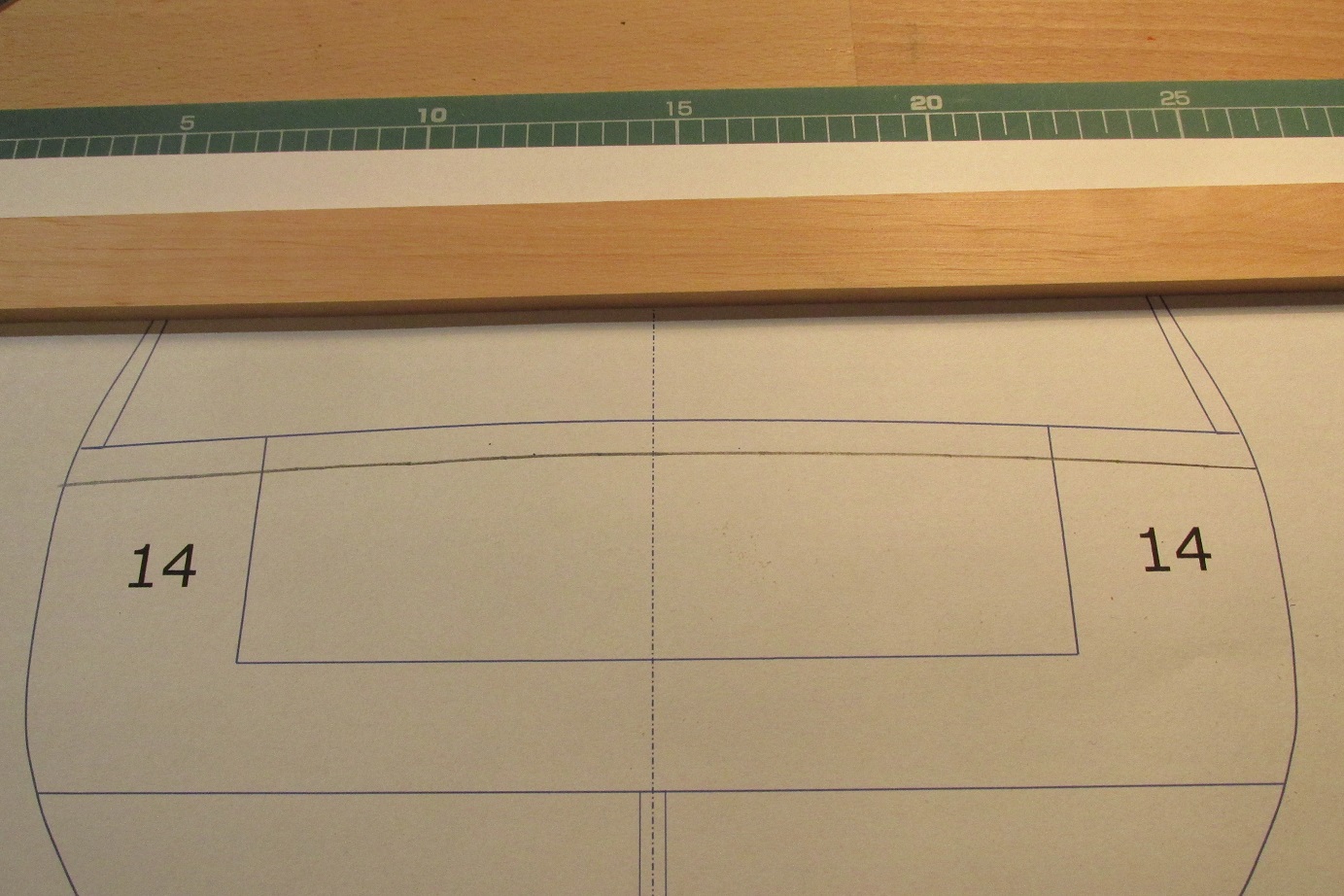

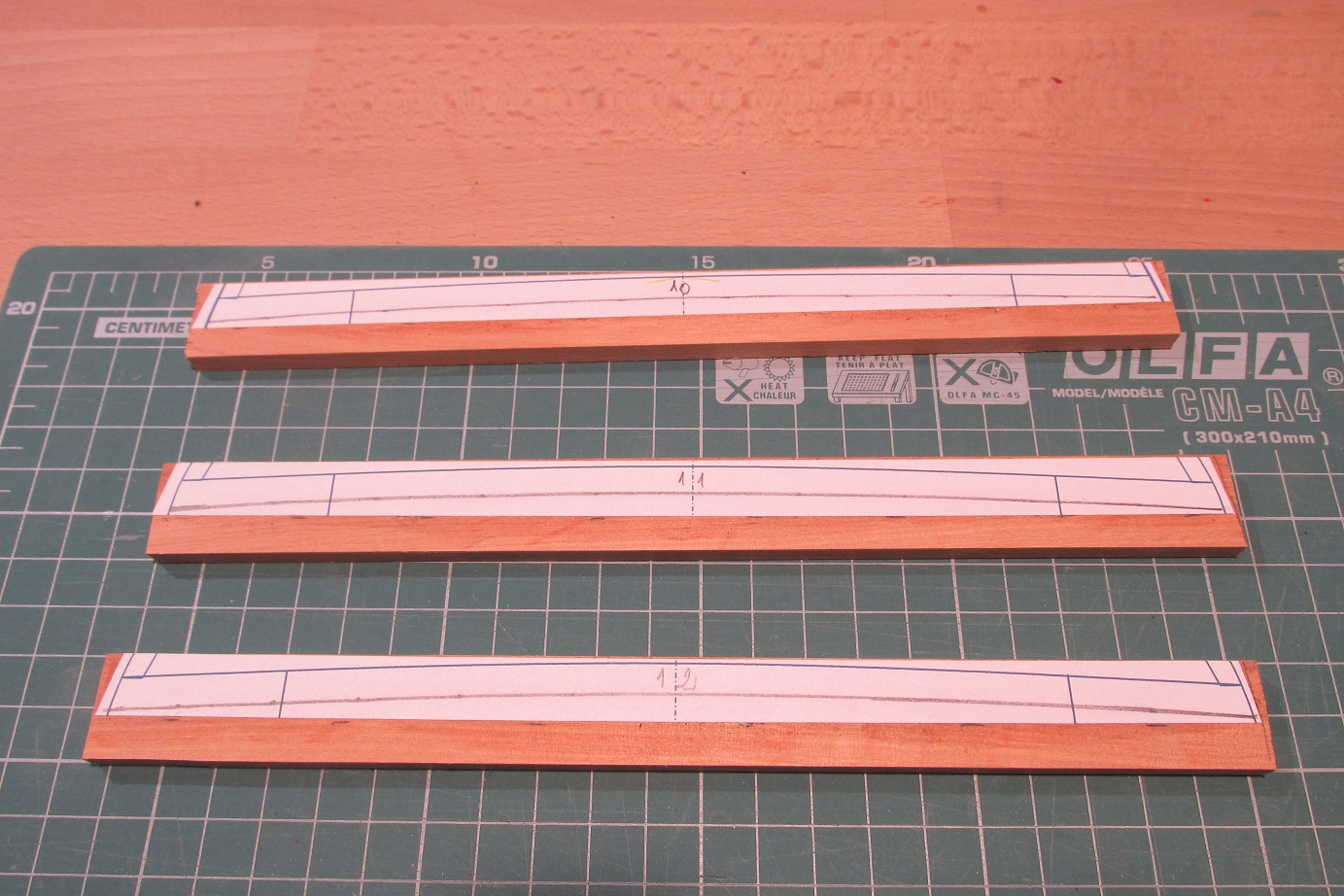

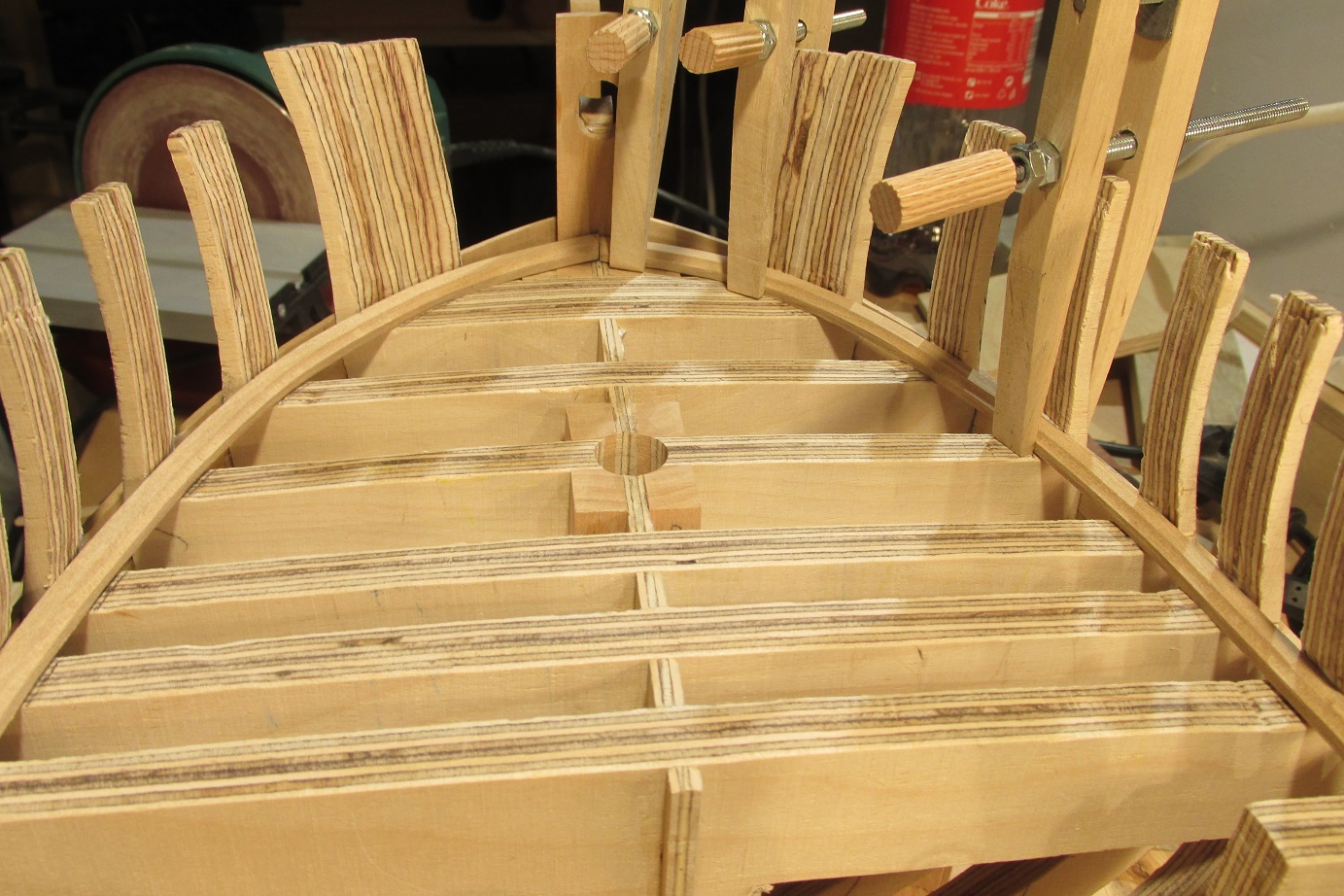

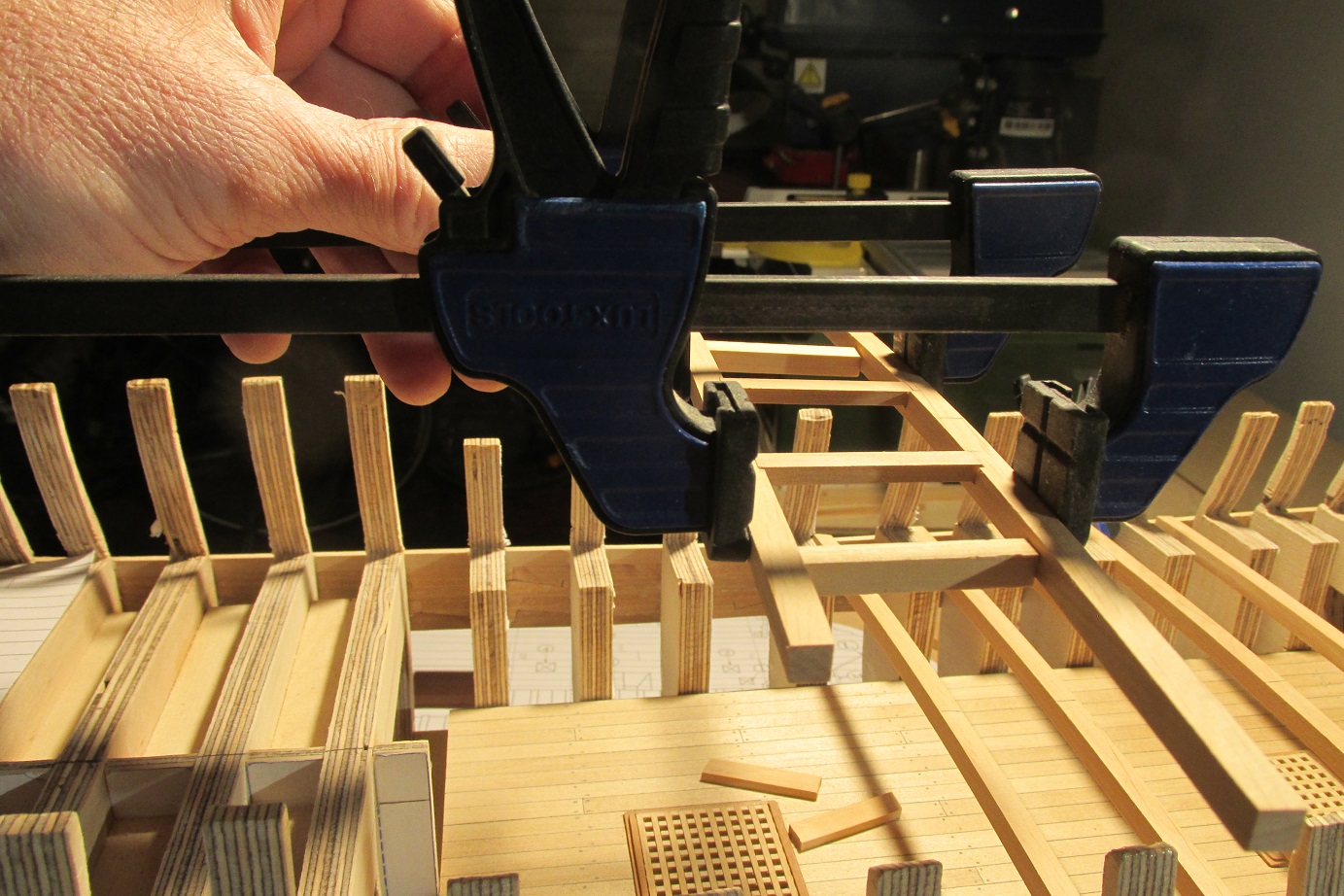

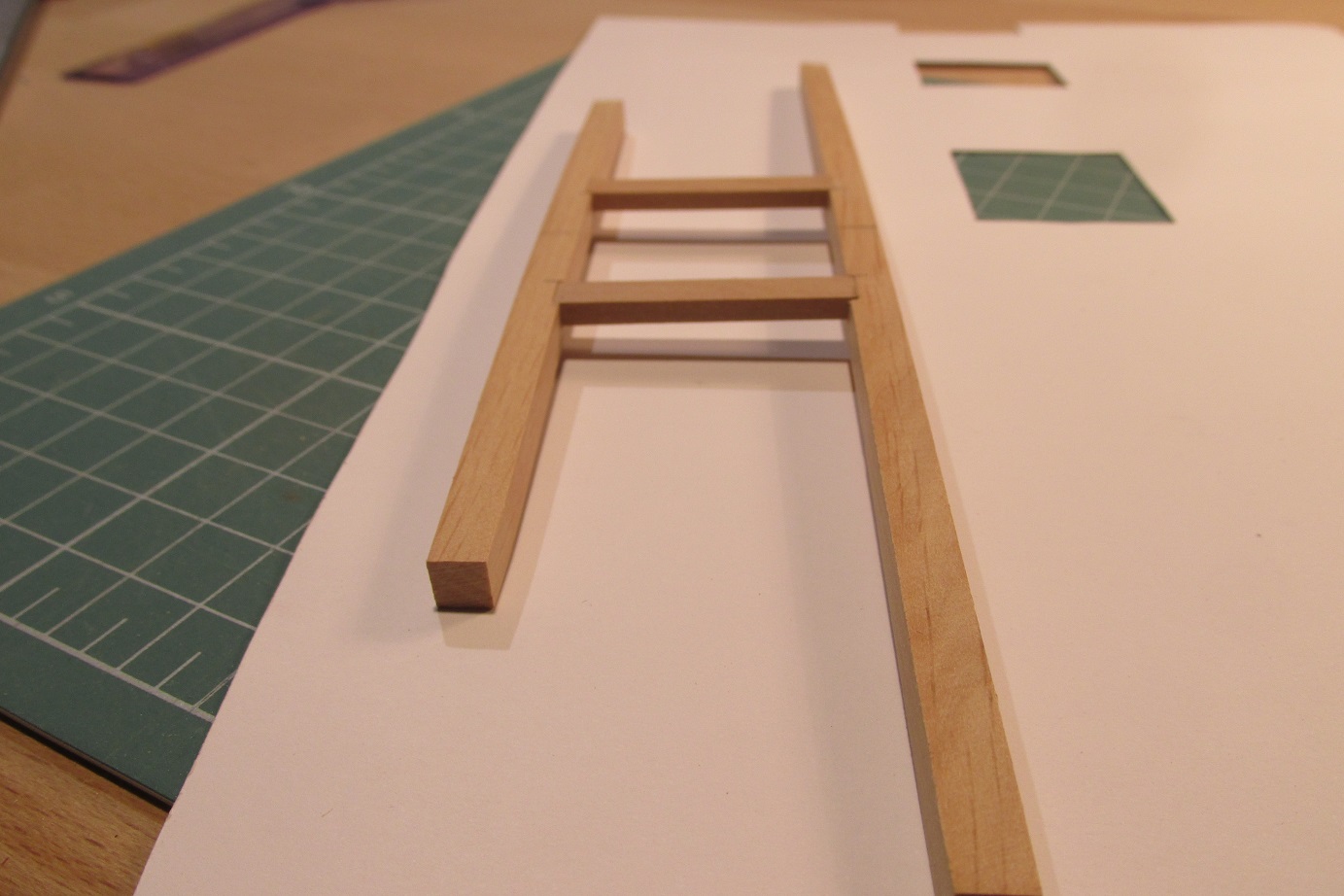

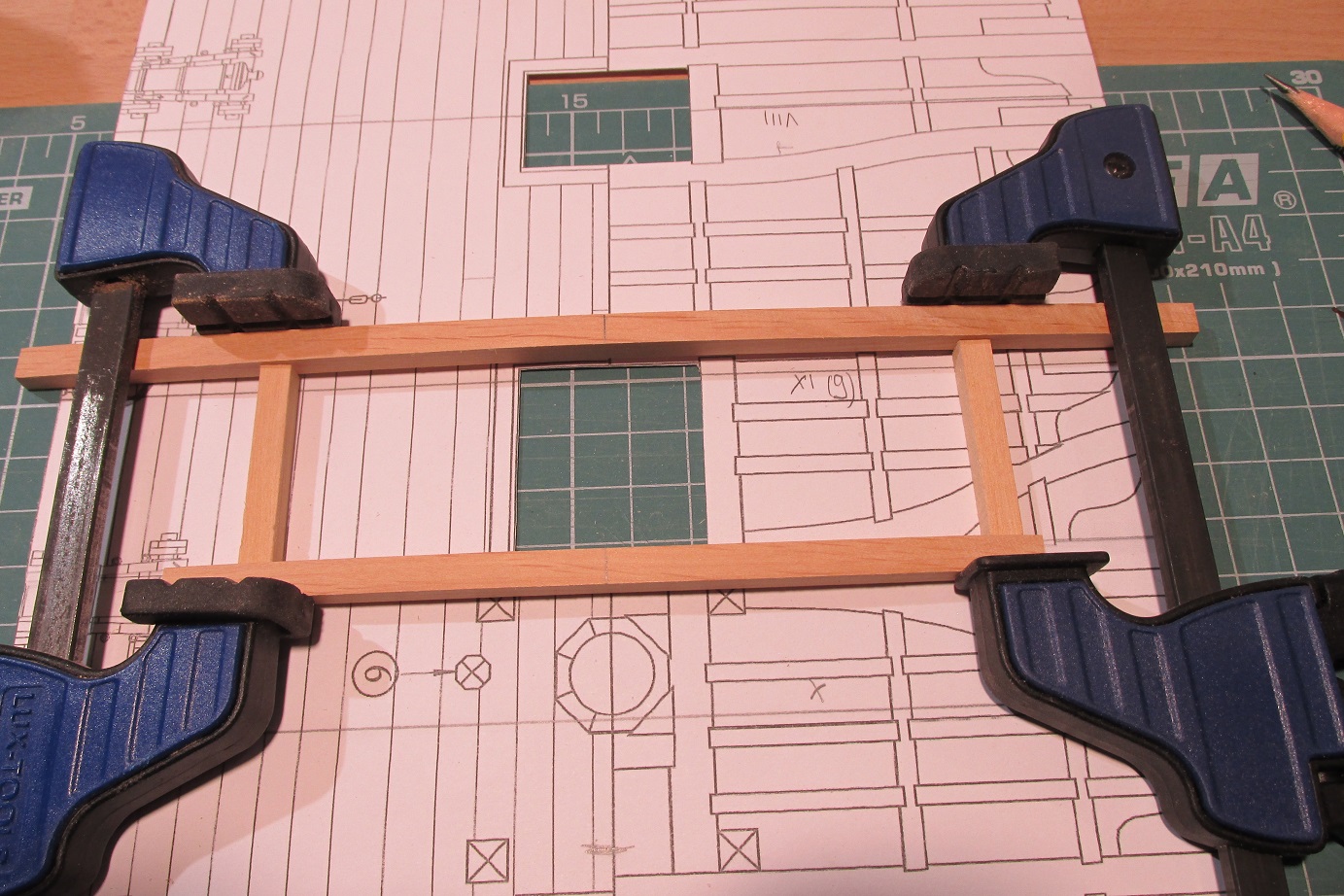

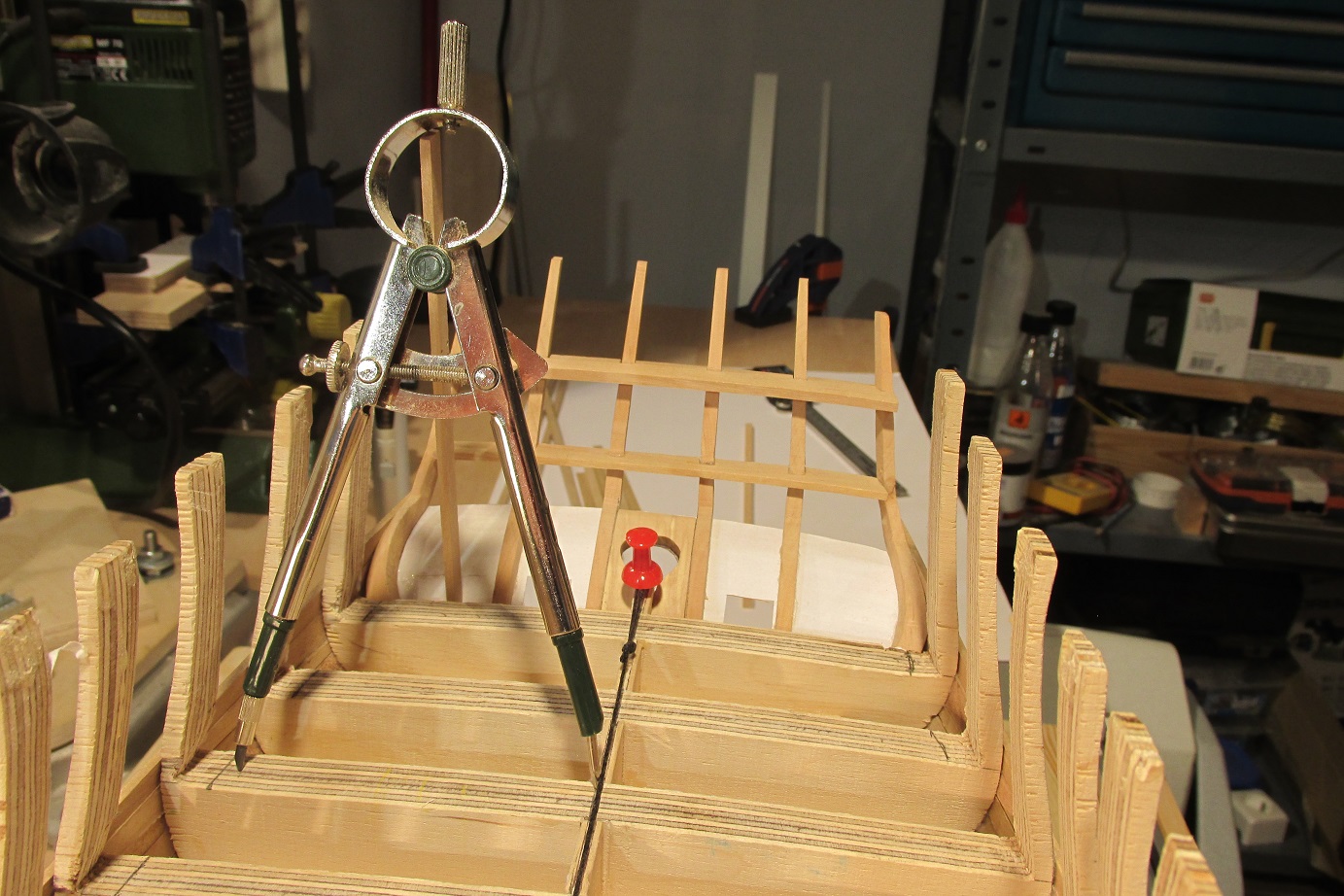

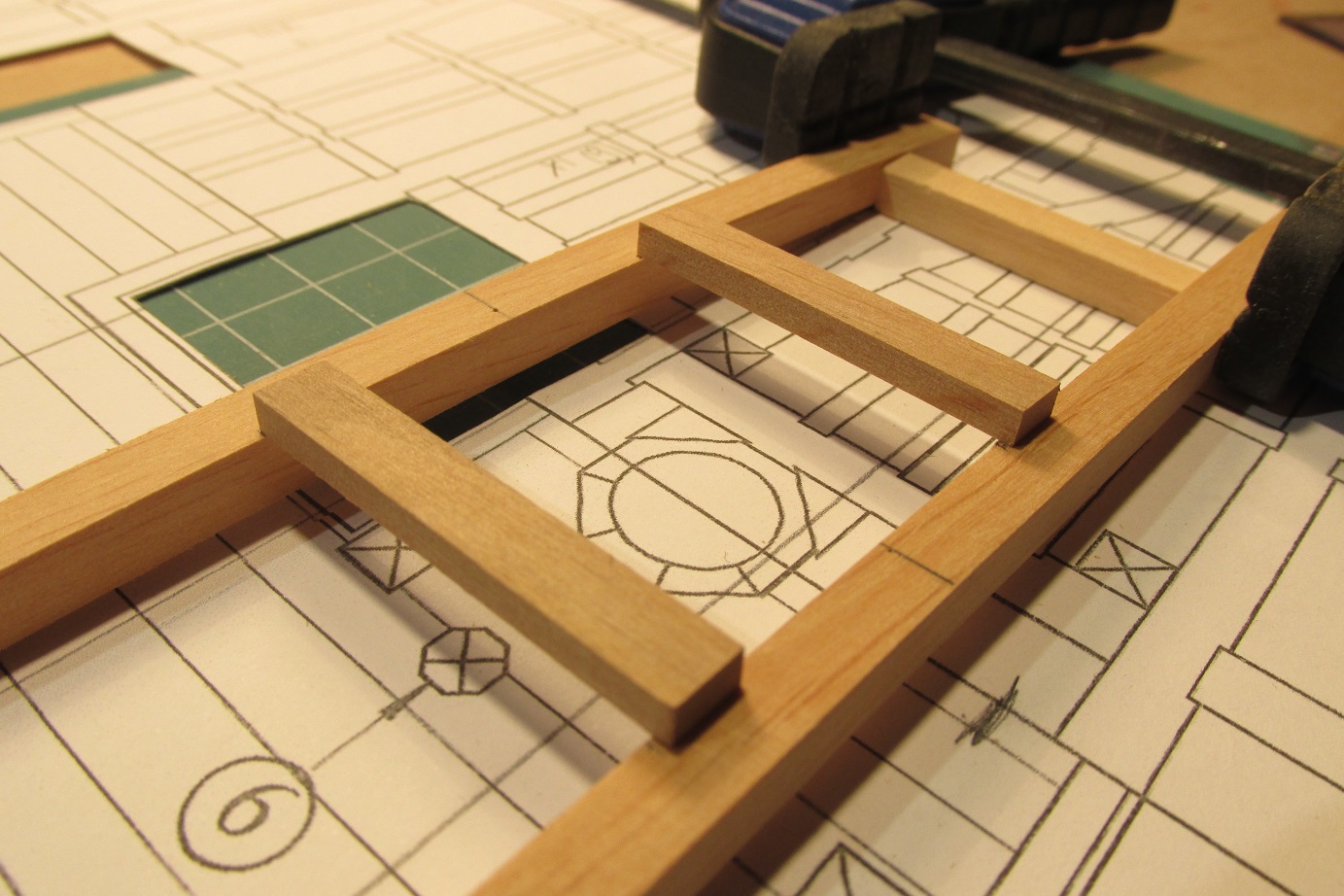

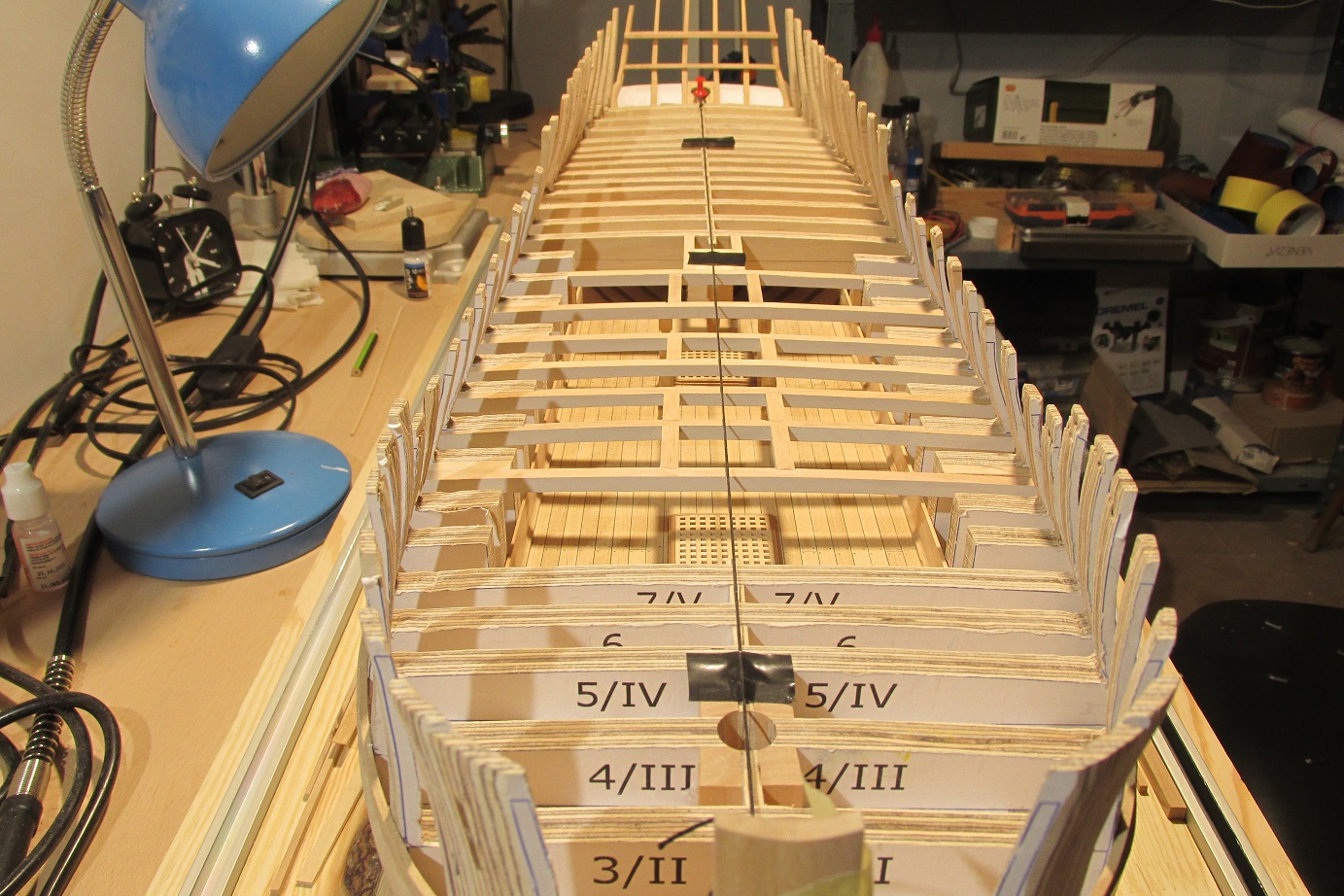

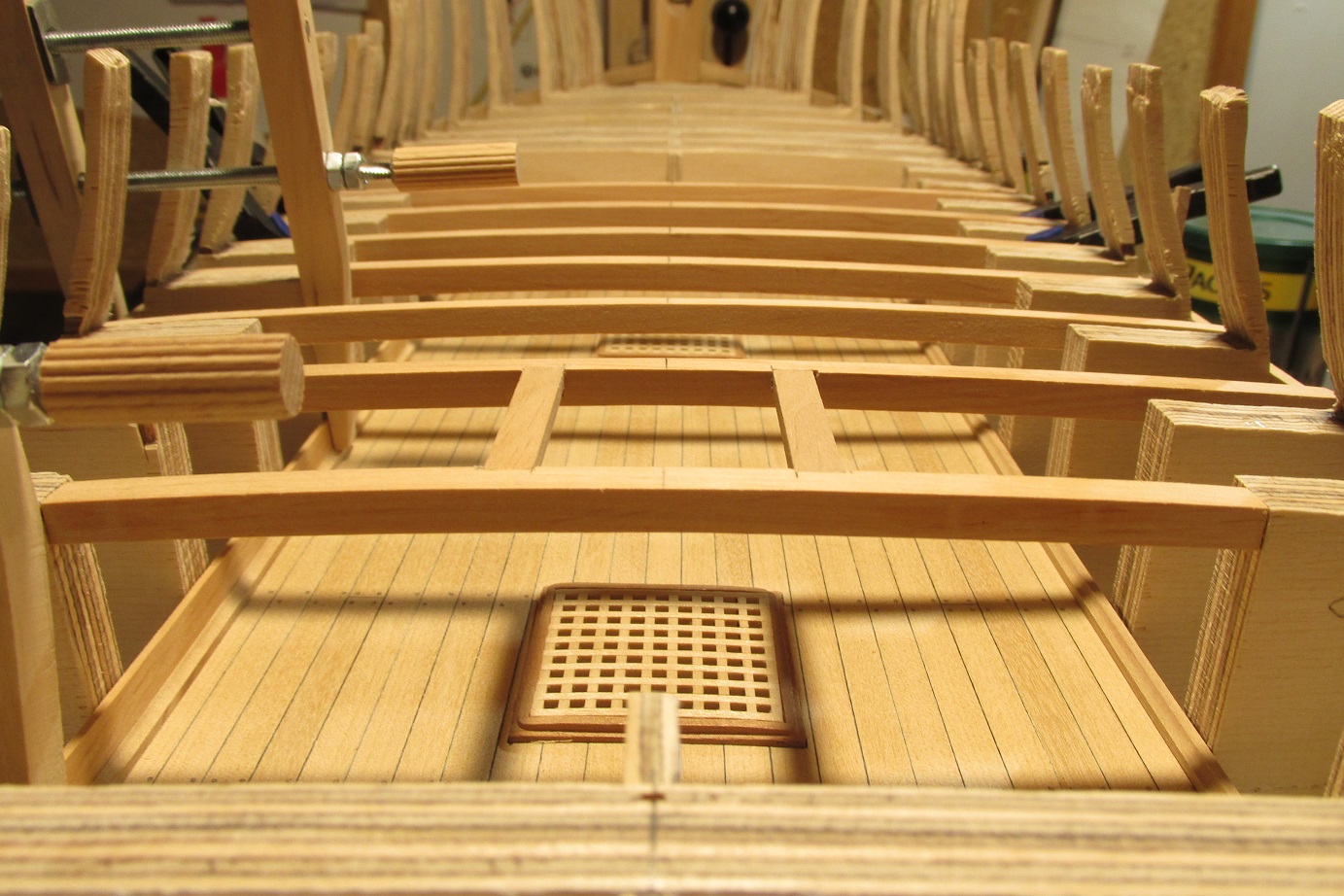

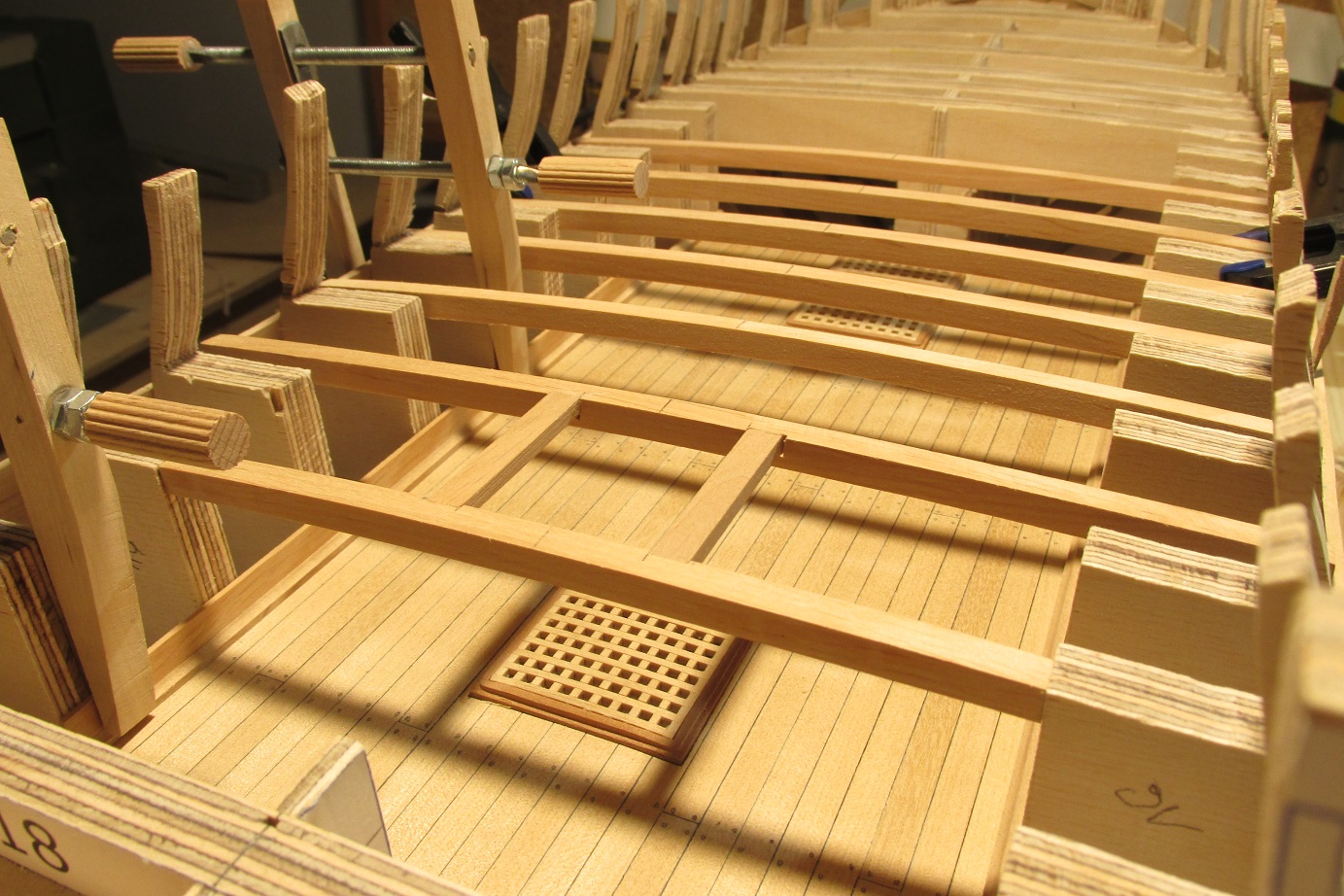

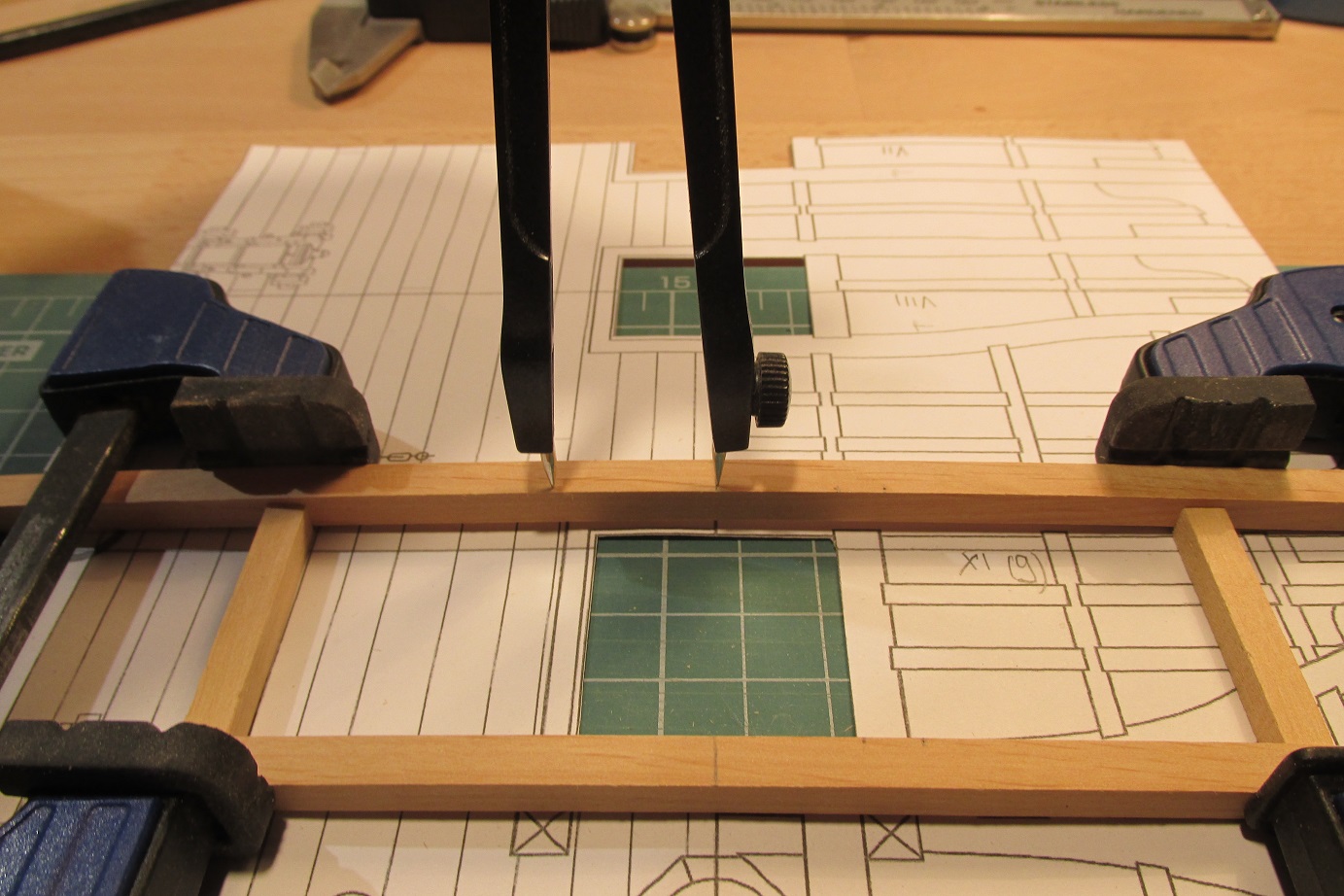

Po dolnym pokładzie przeszedł czas na pokładniki pokładu górnego na śródokręciu.

[ralfee3]

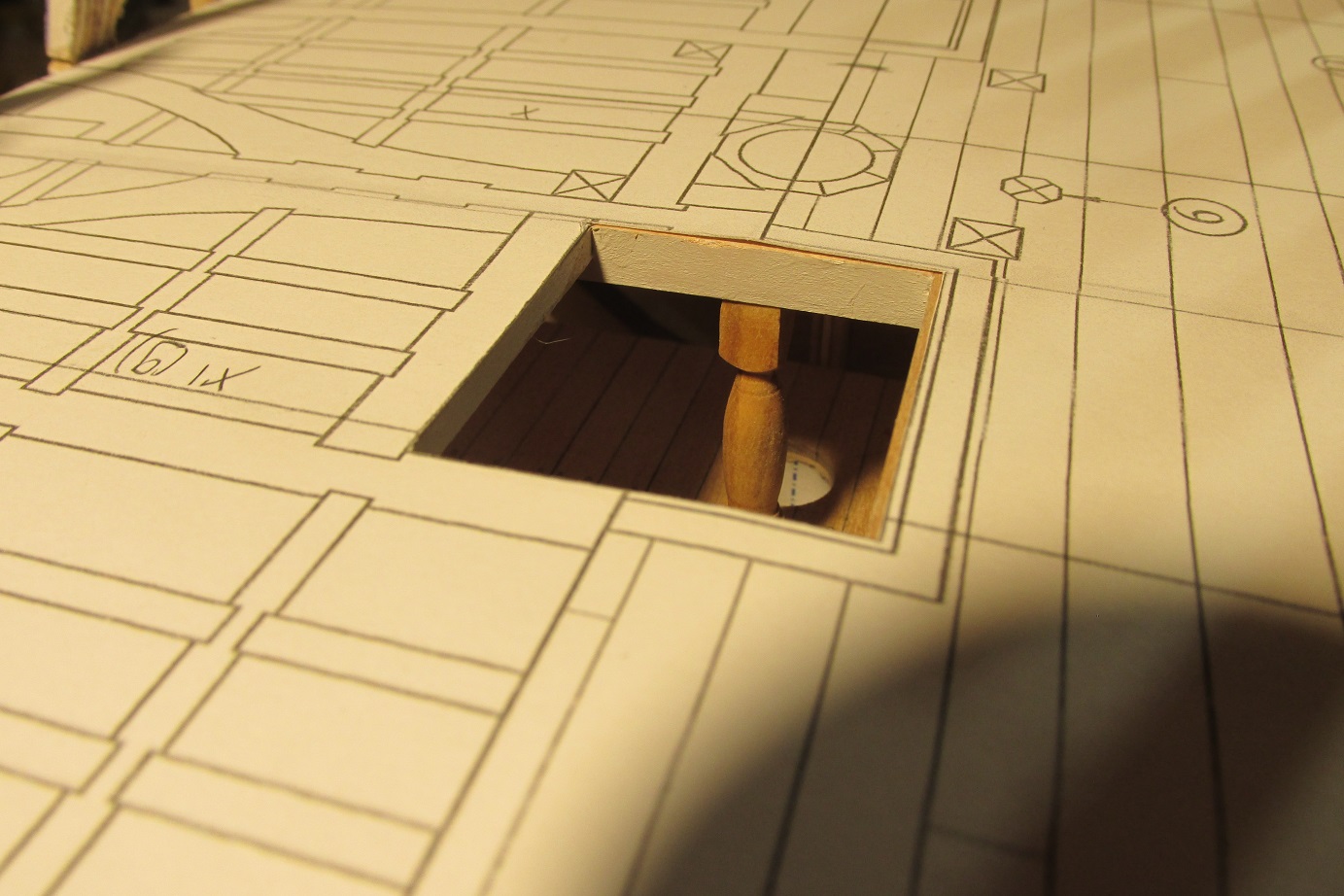

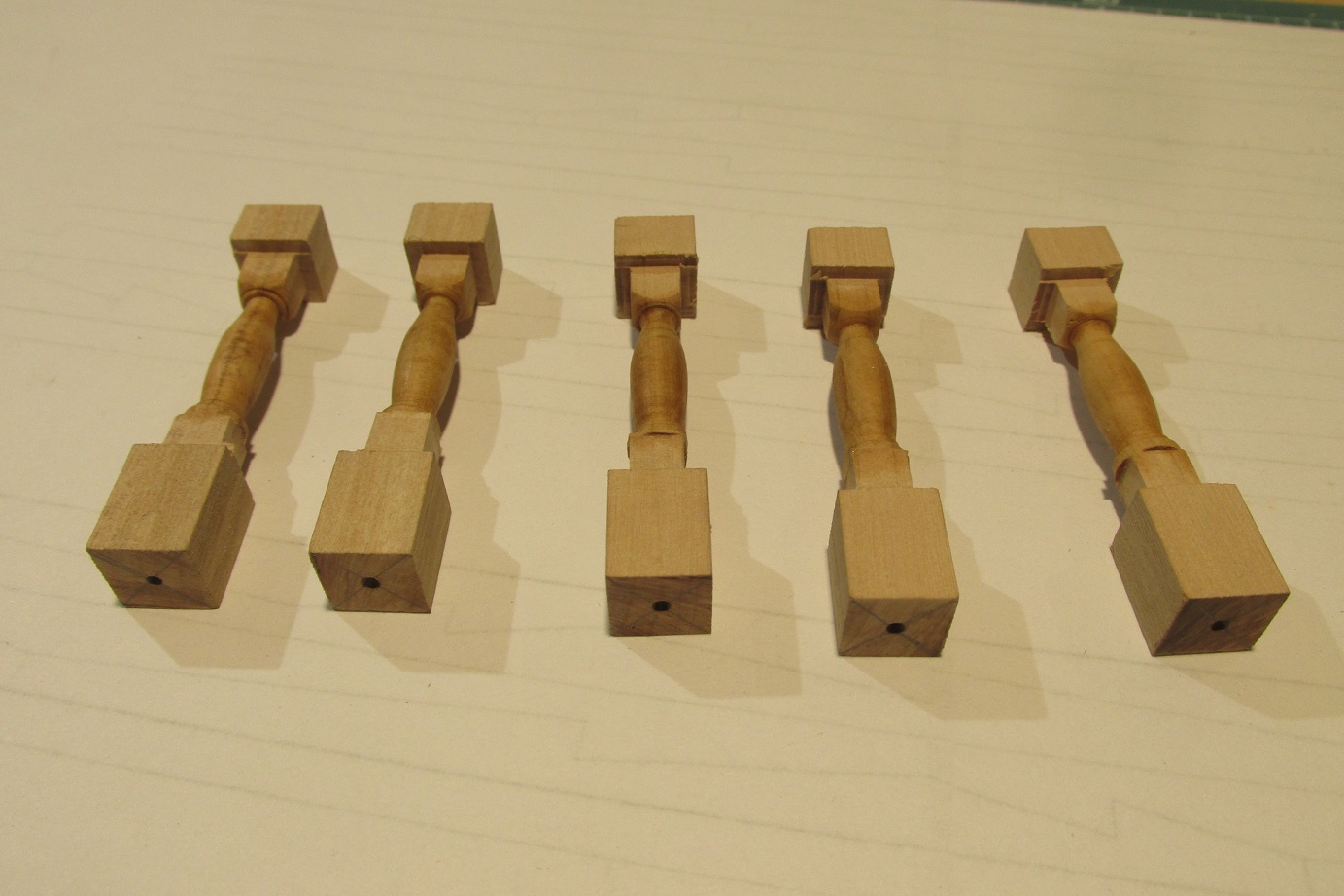

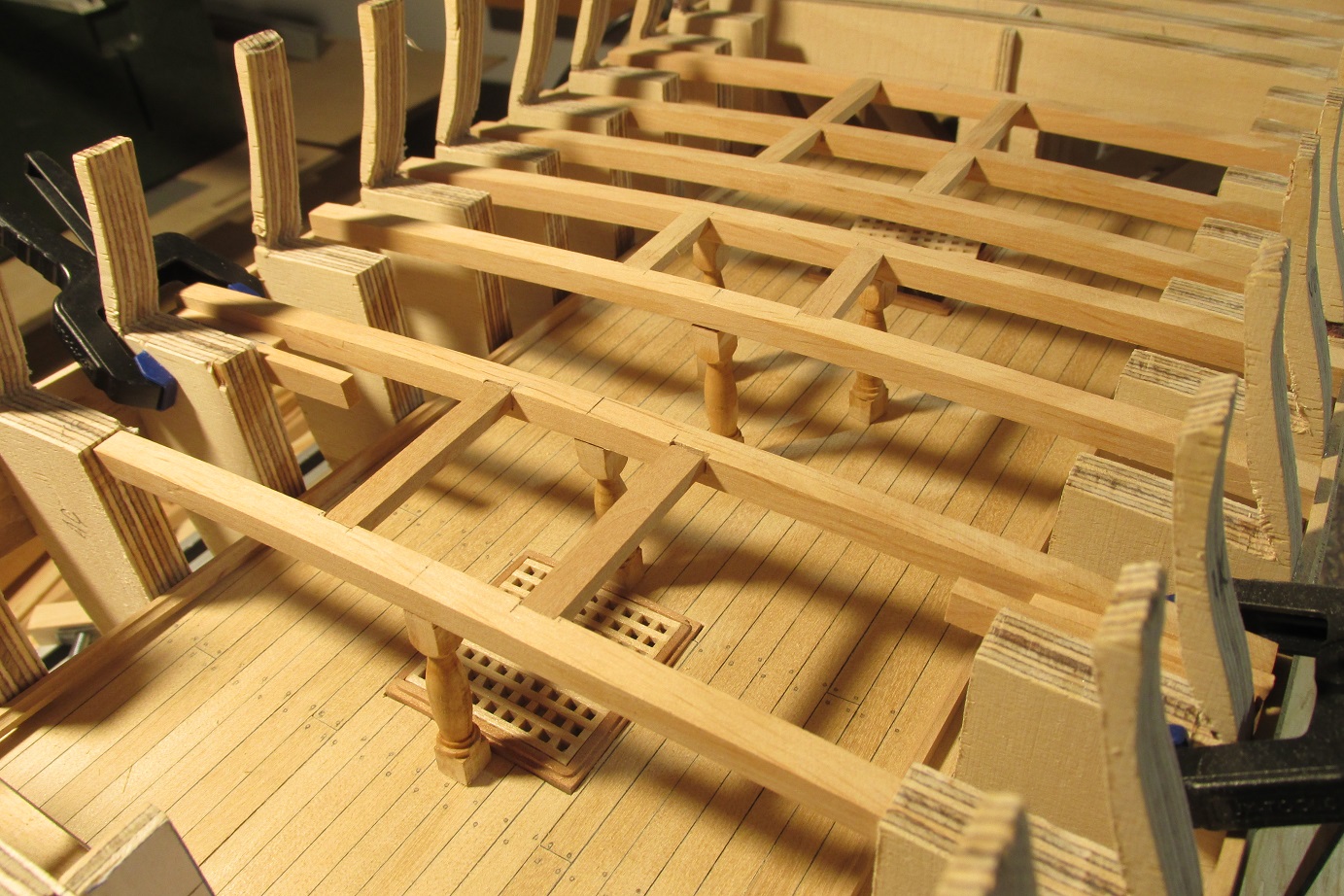

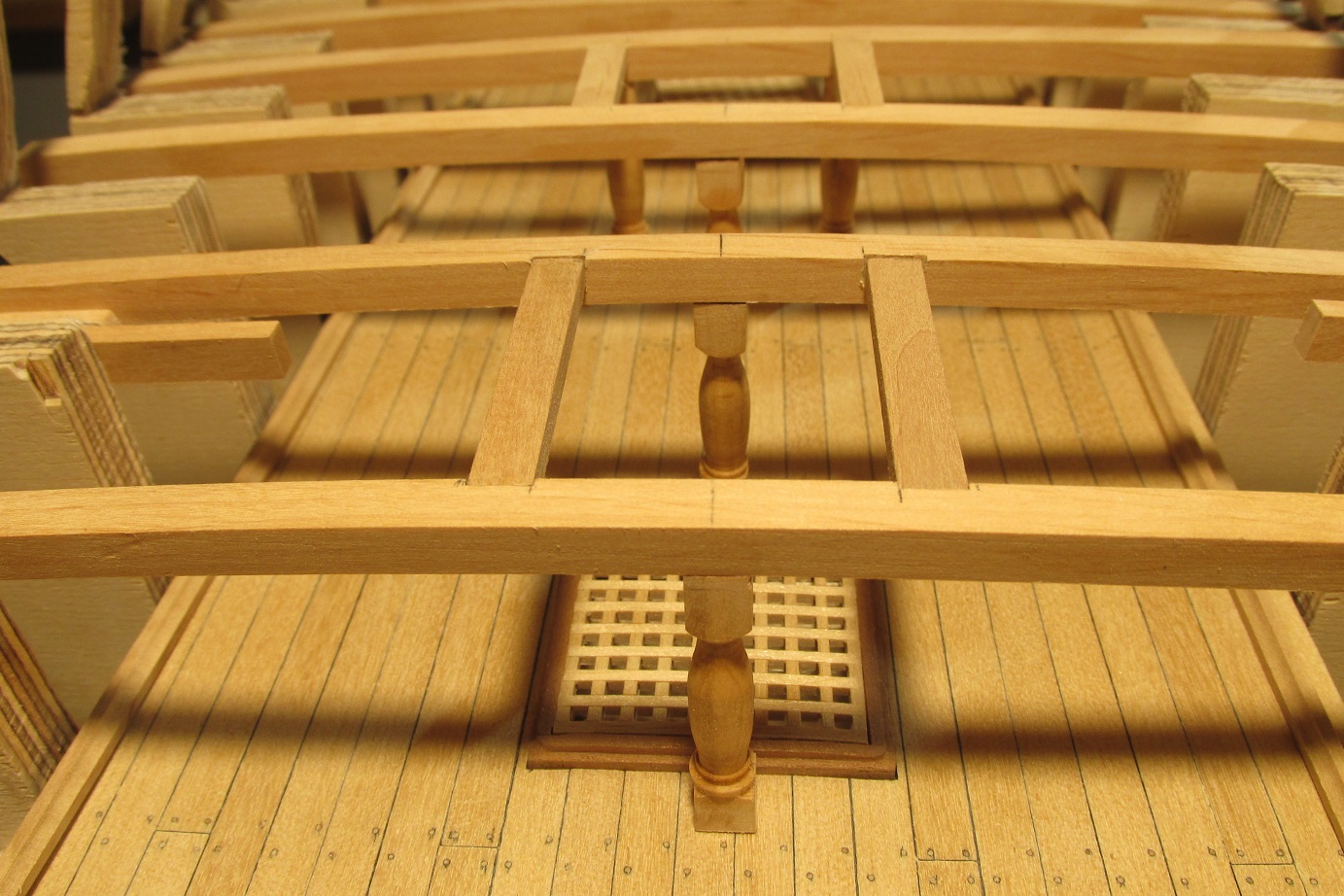

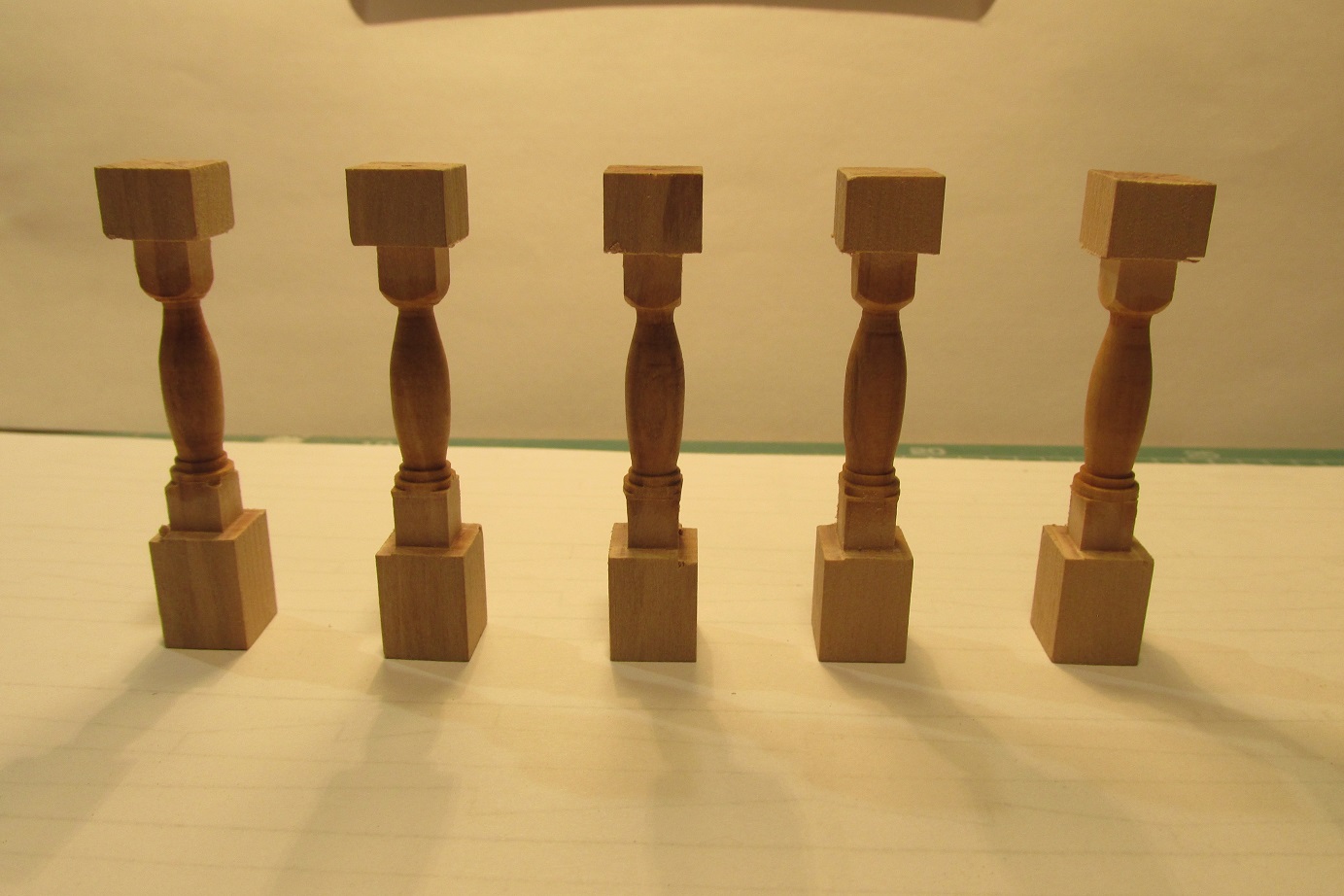

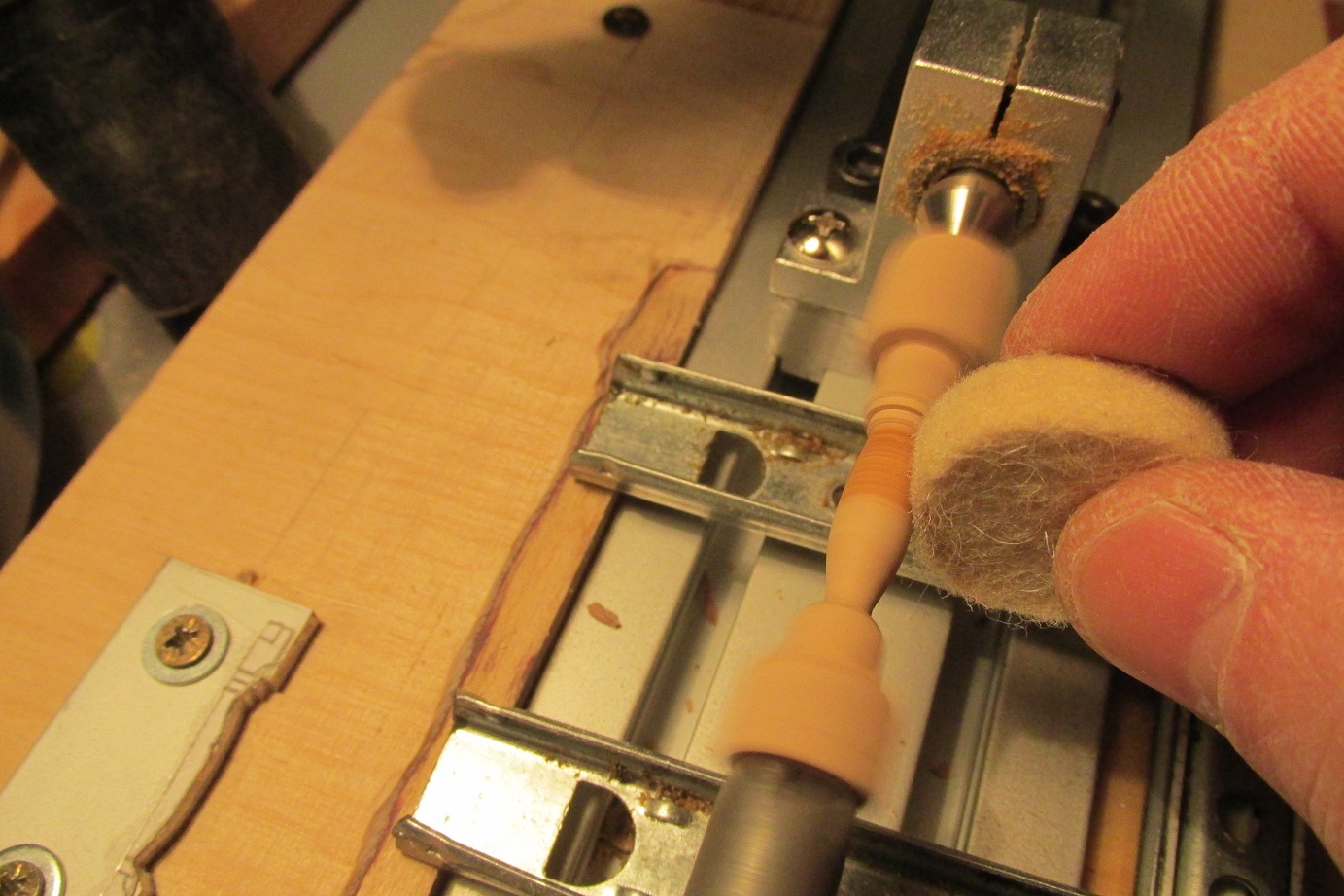

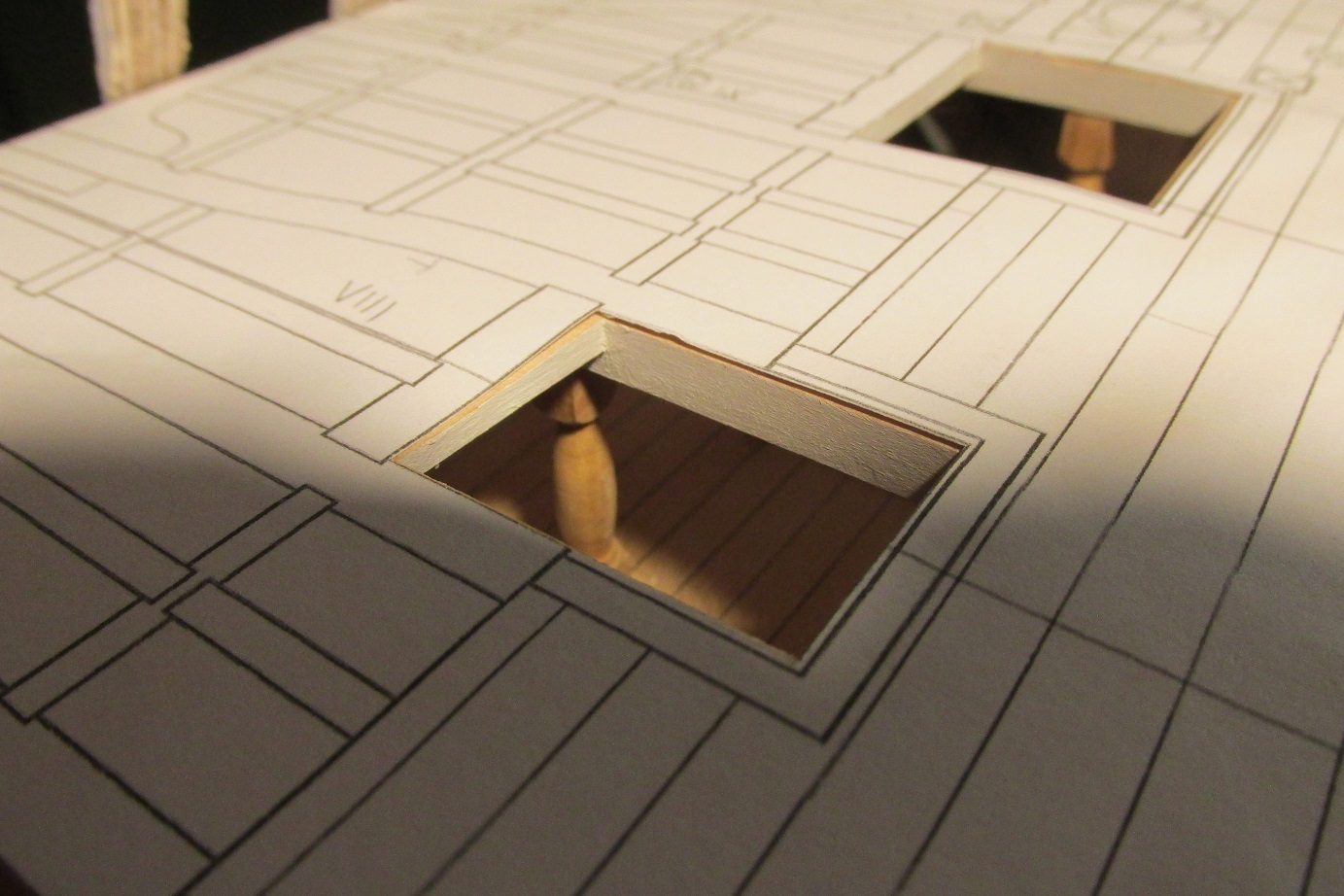

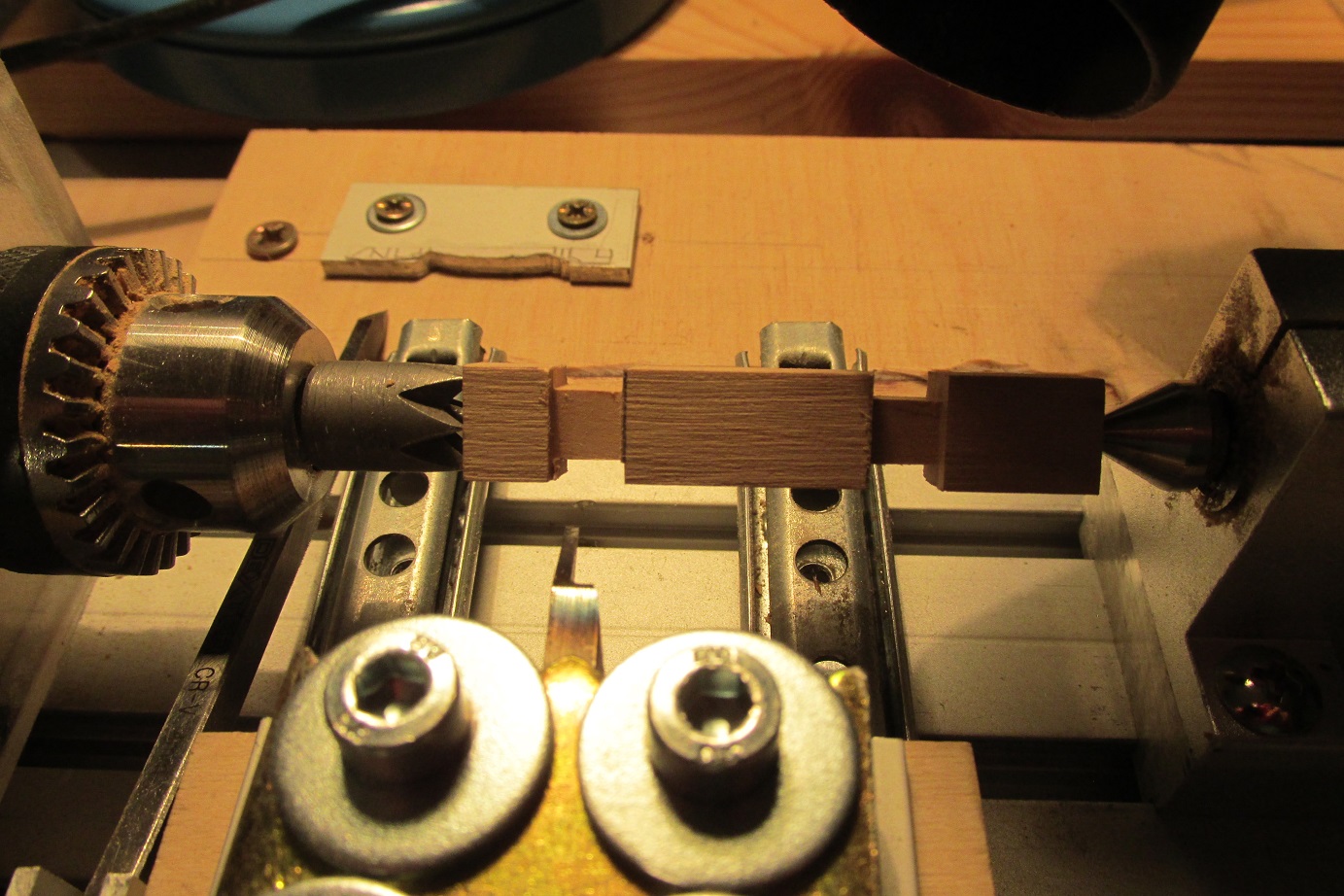

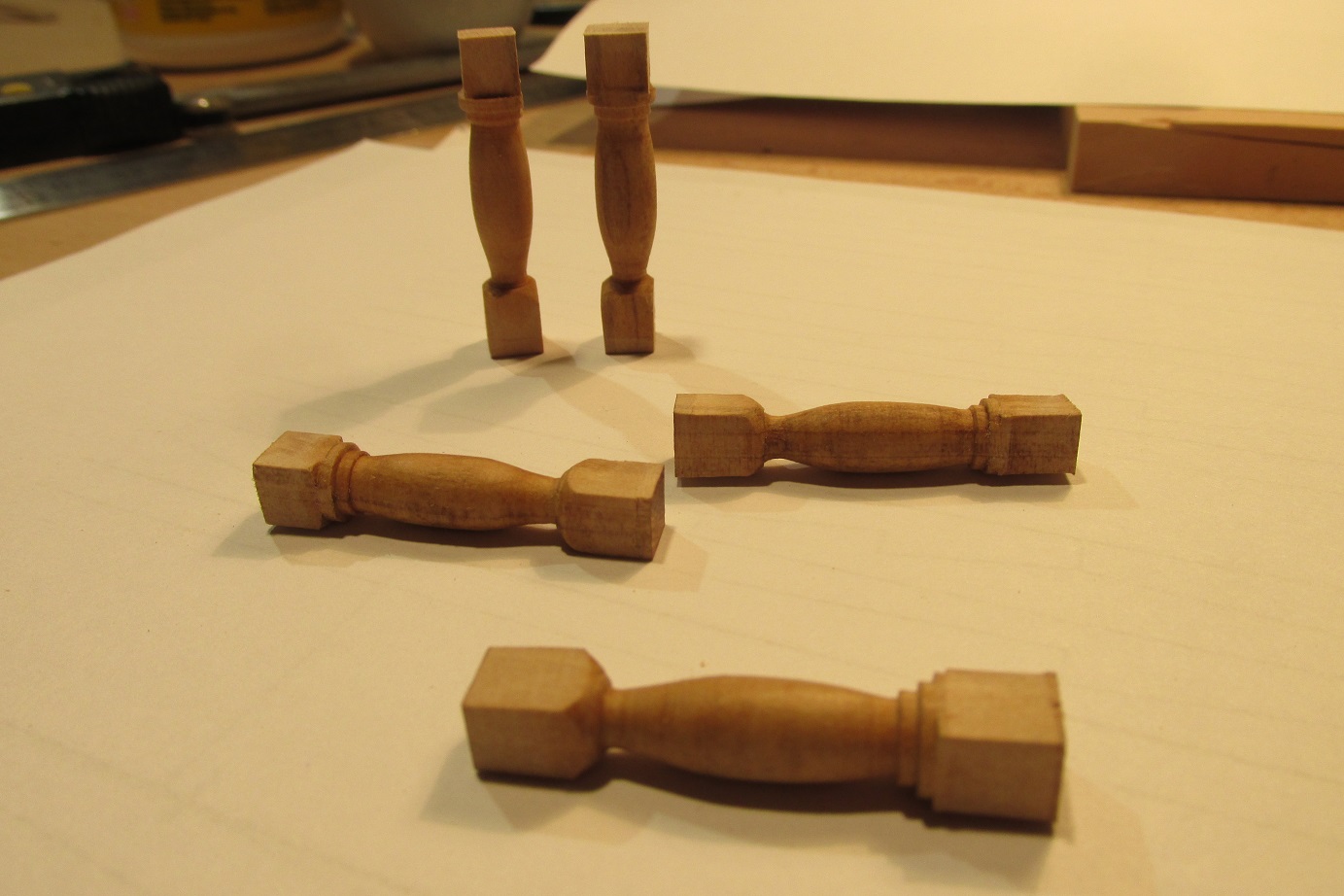

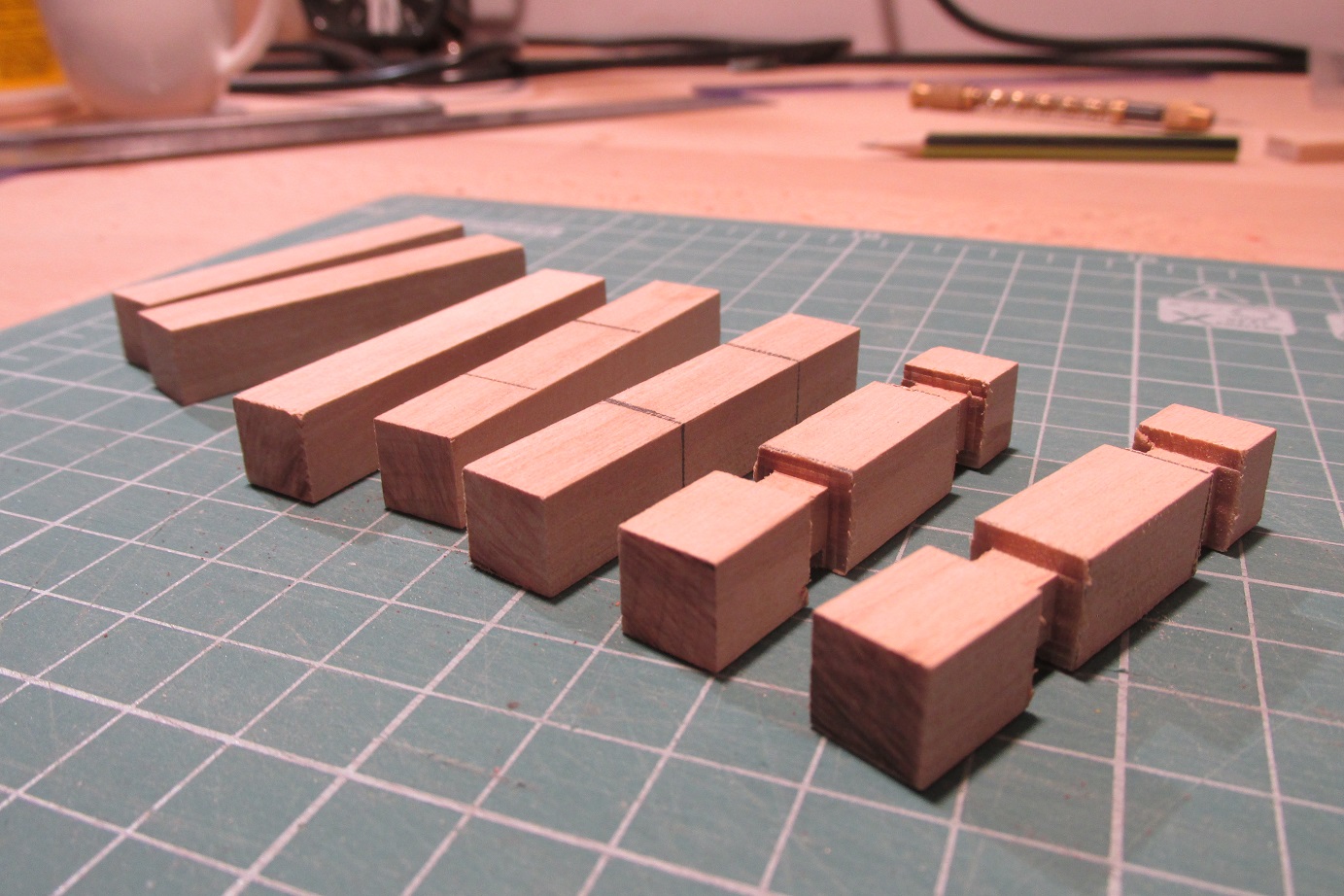

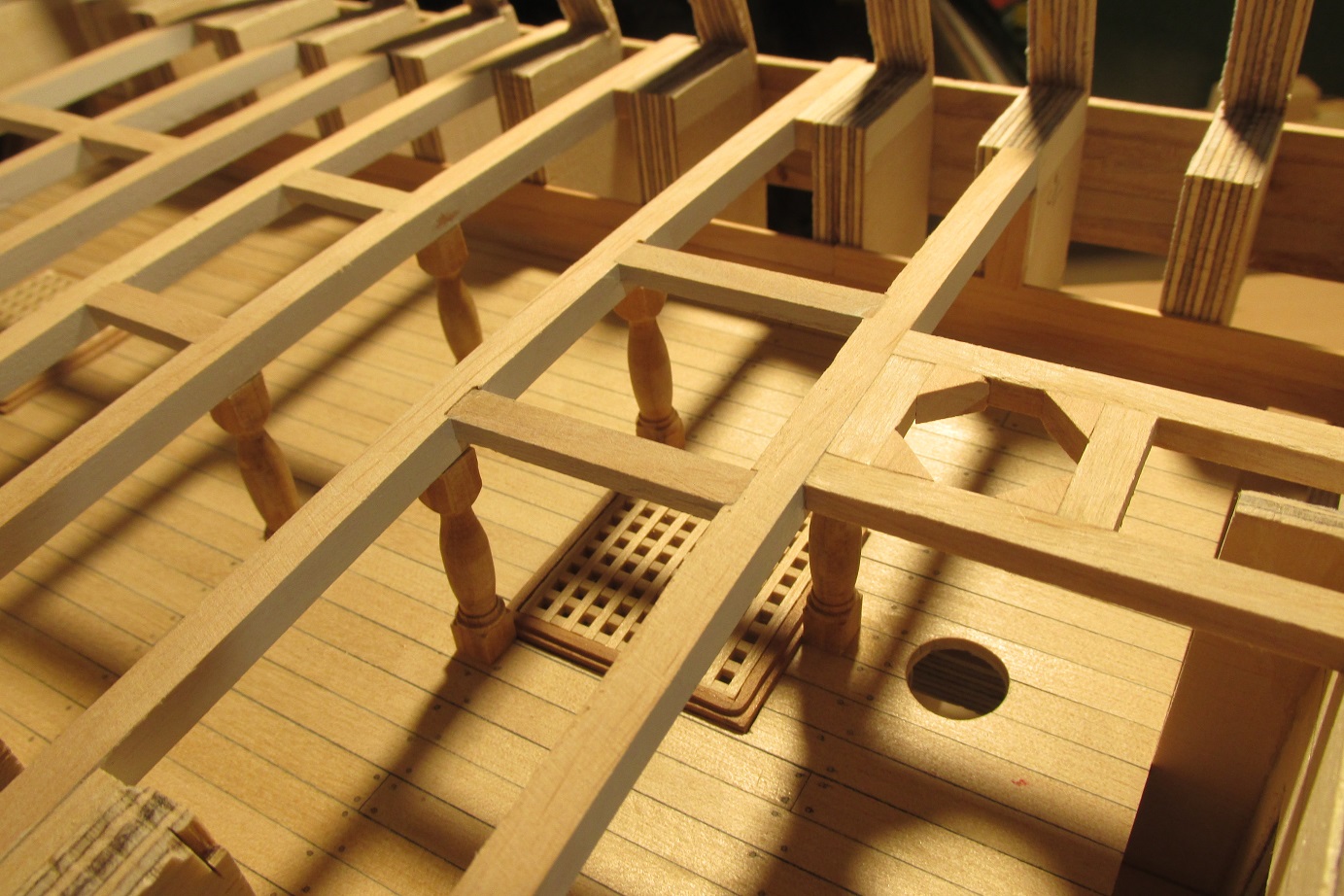

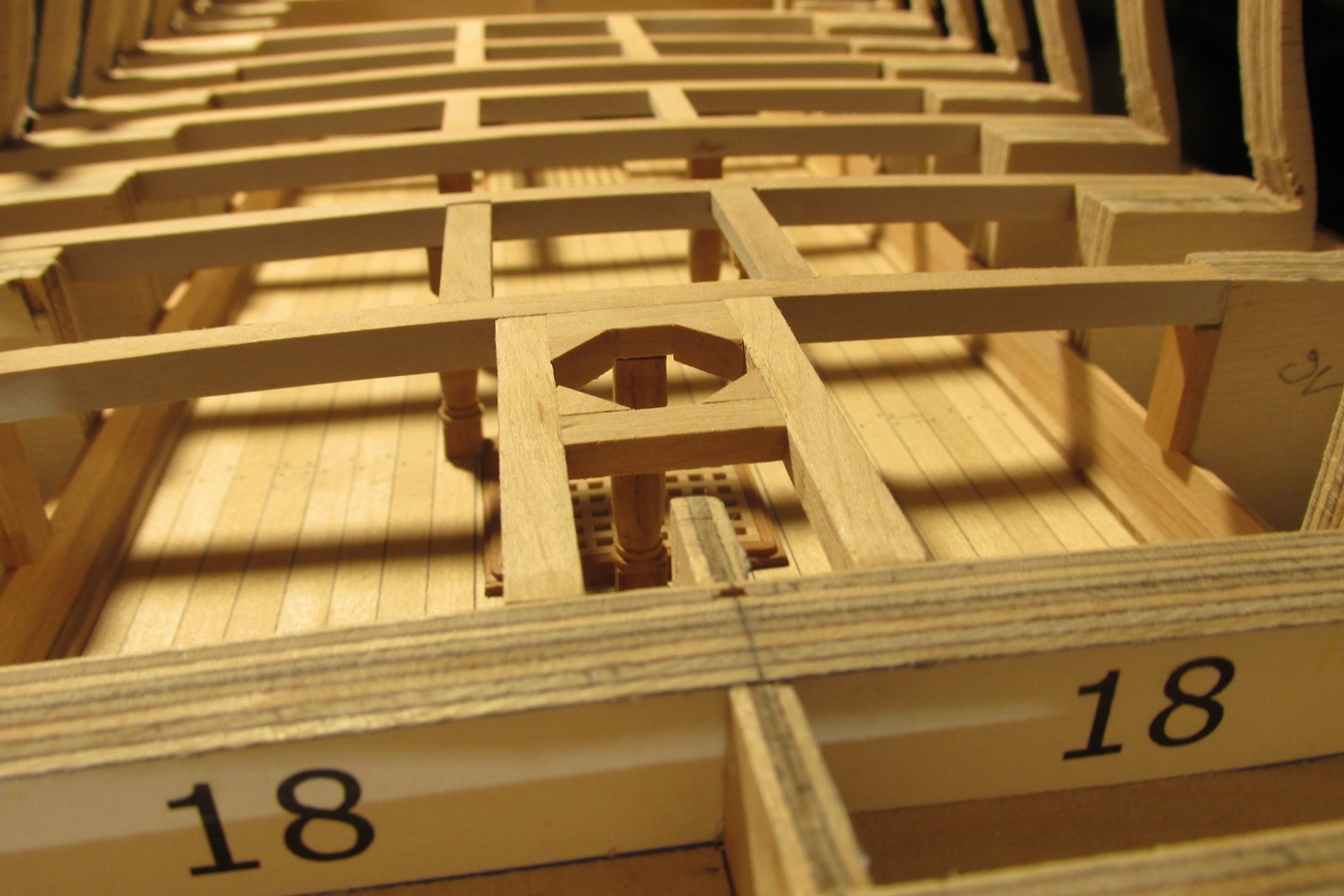

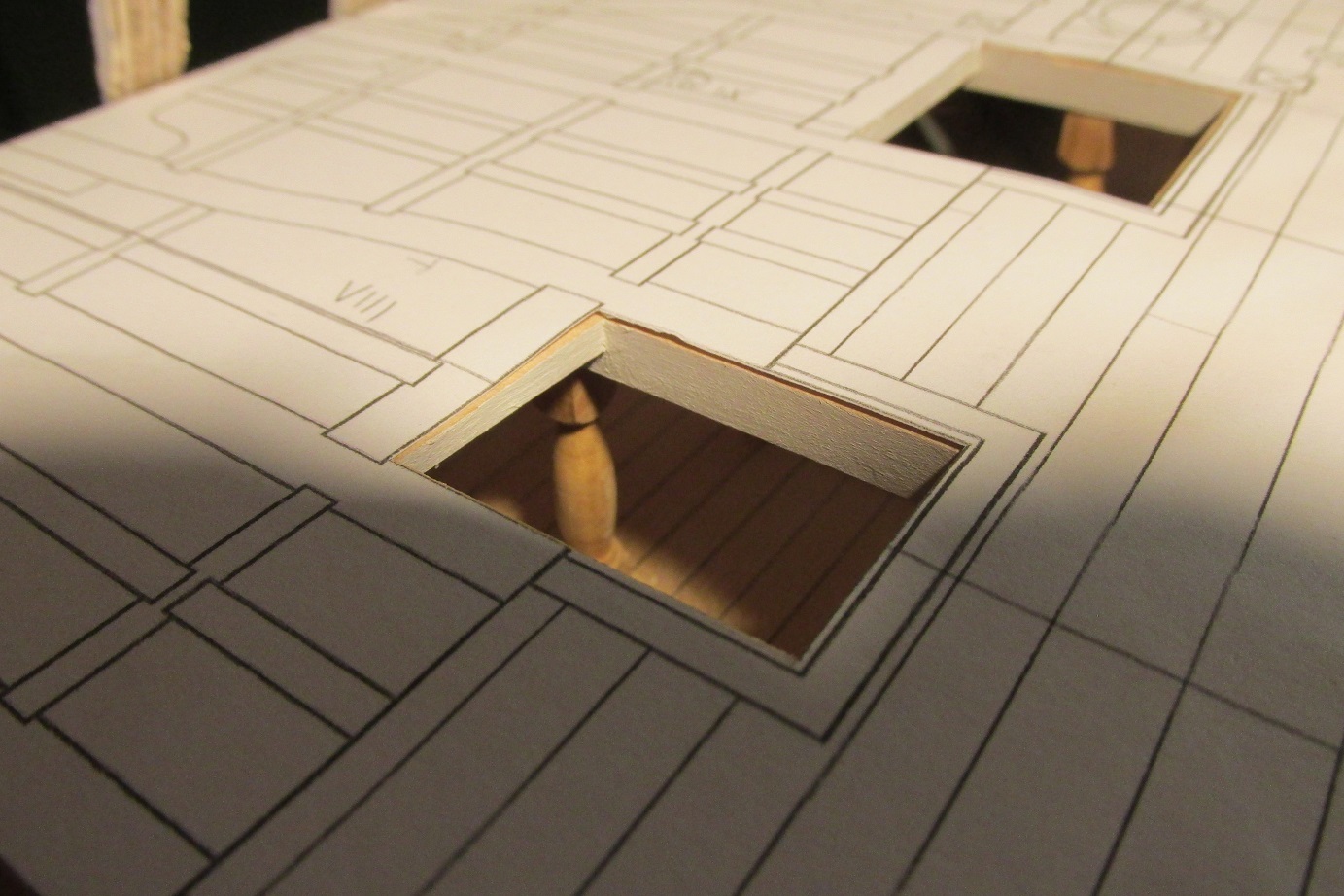

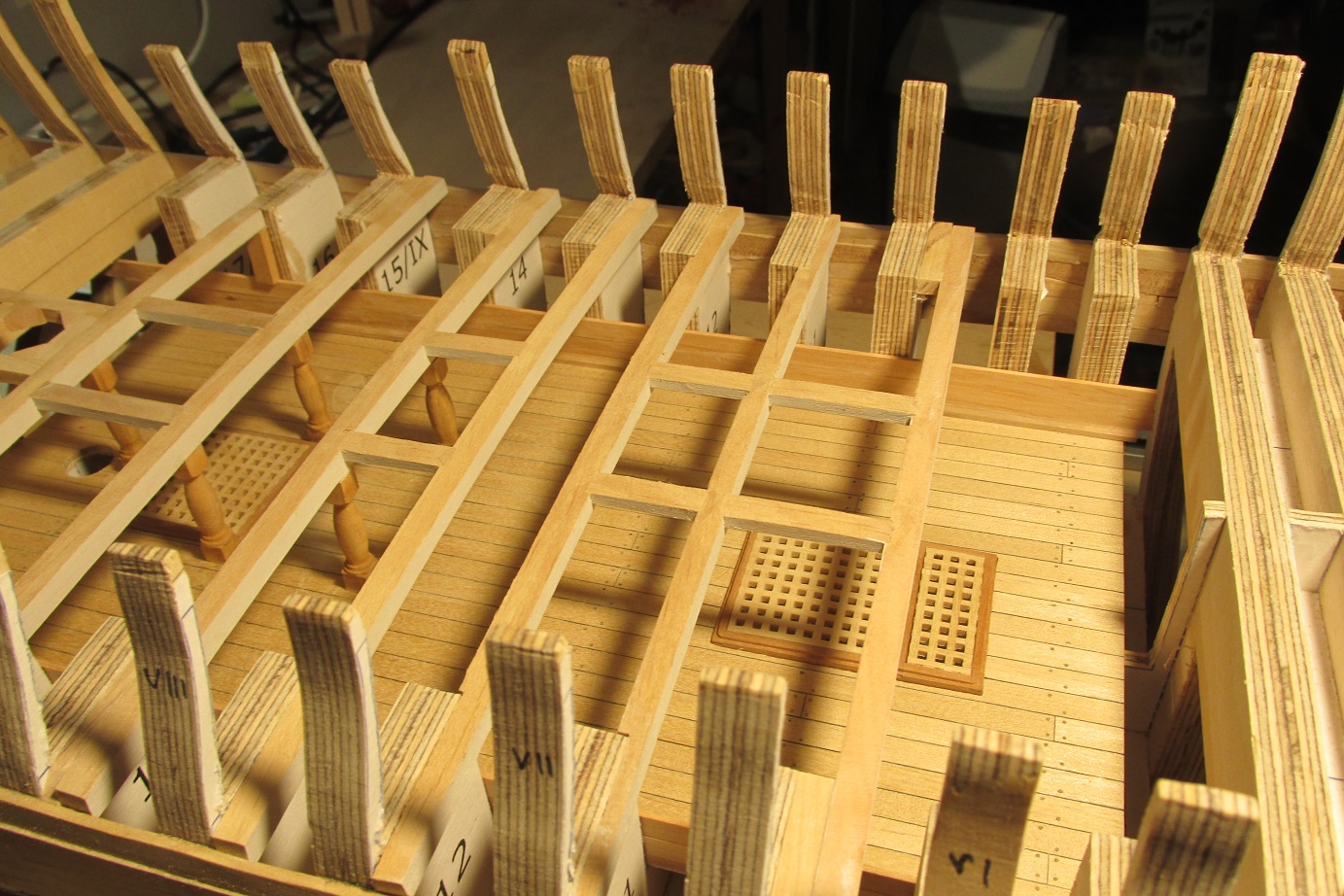

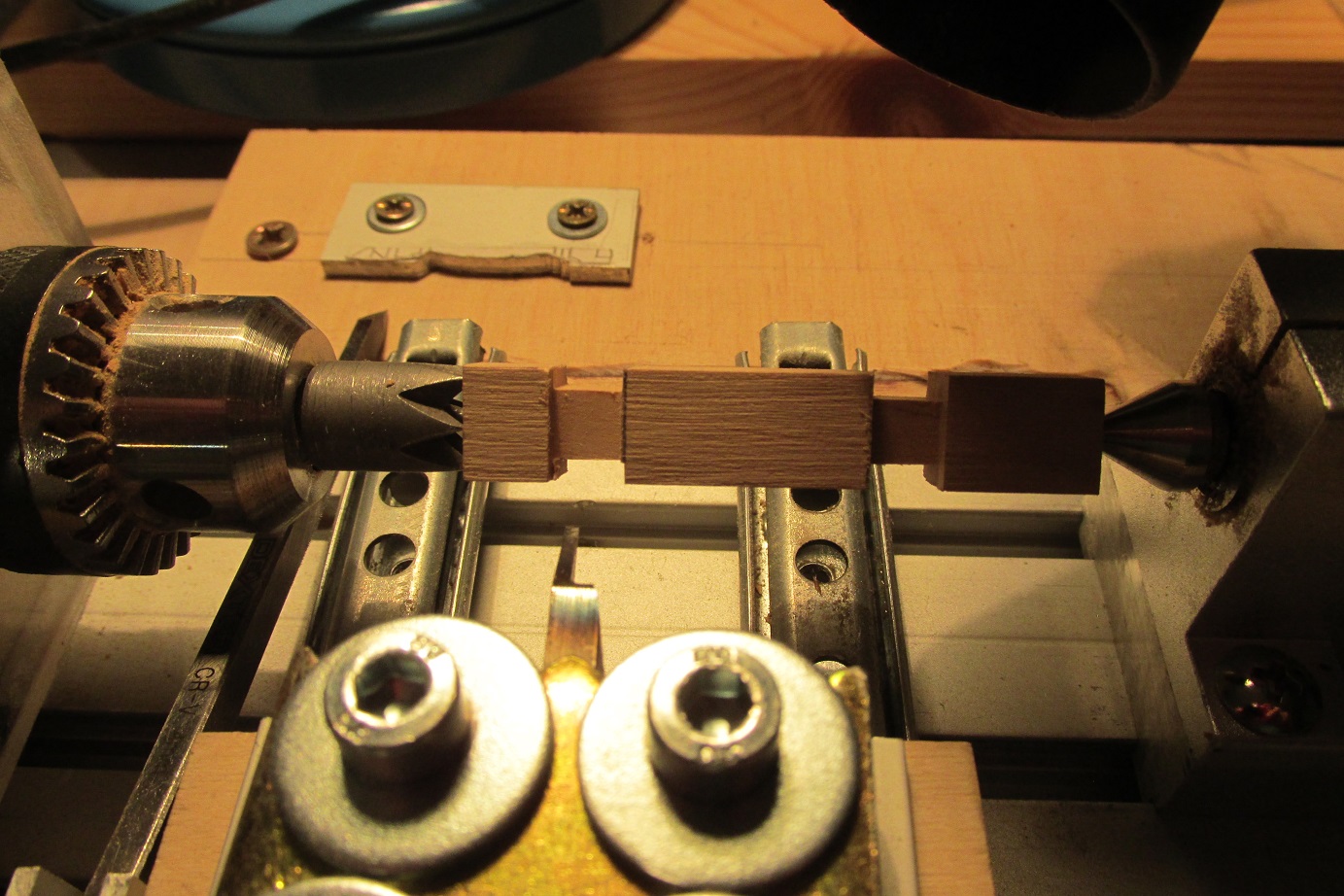

Ponieważ pod otwartymi gertingami pokładu górnego jednak coś będzie widać to postanowiłem zrobić kilka kolumn podpierających pokładniki. Mało widoczne elementy to dobra okazja do ćwiczeń

[Dziecko]

Ponieważ pod otwartymi gertingami pokładu górnego jednak coś będzie widać to postanowiłem zrobić kilka kolumn podpierających pokładniki. Mało widoczne elementy to dobra okazja do ćwiczeń

Wydaję mi się, że na pokładach nie było aż tak sterylnie.
Nic nie narzucam, jest to tylko subiektywna i wolna do rozmyślań propozycja.

[ralfee3]

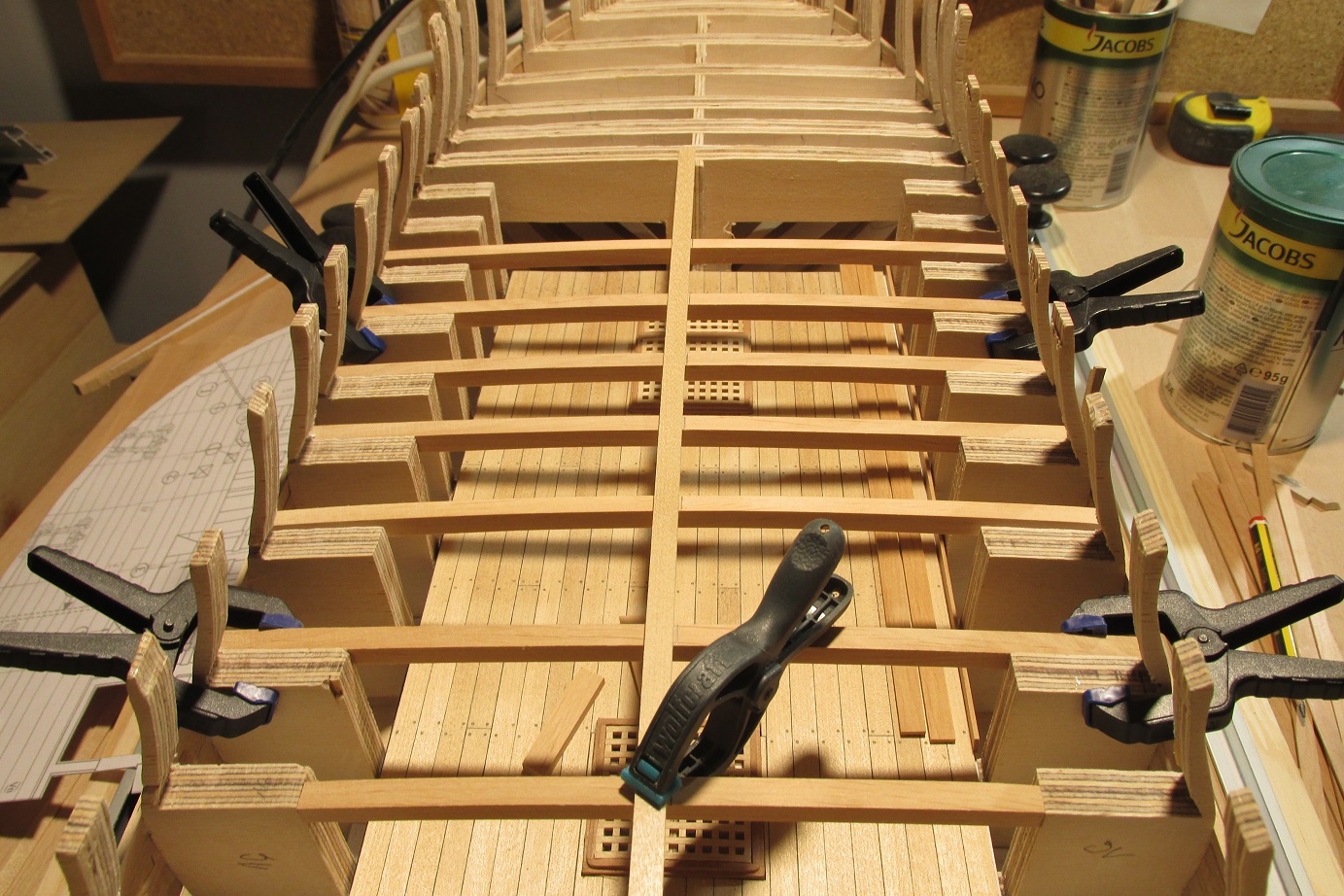

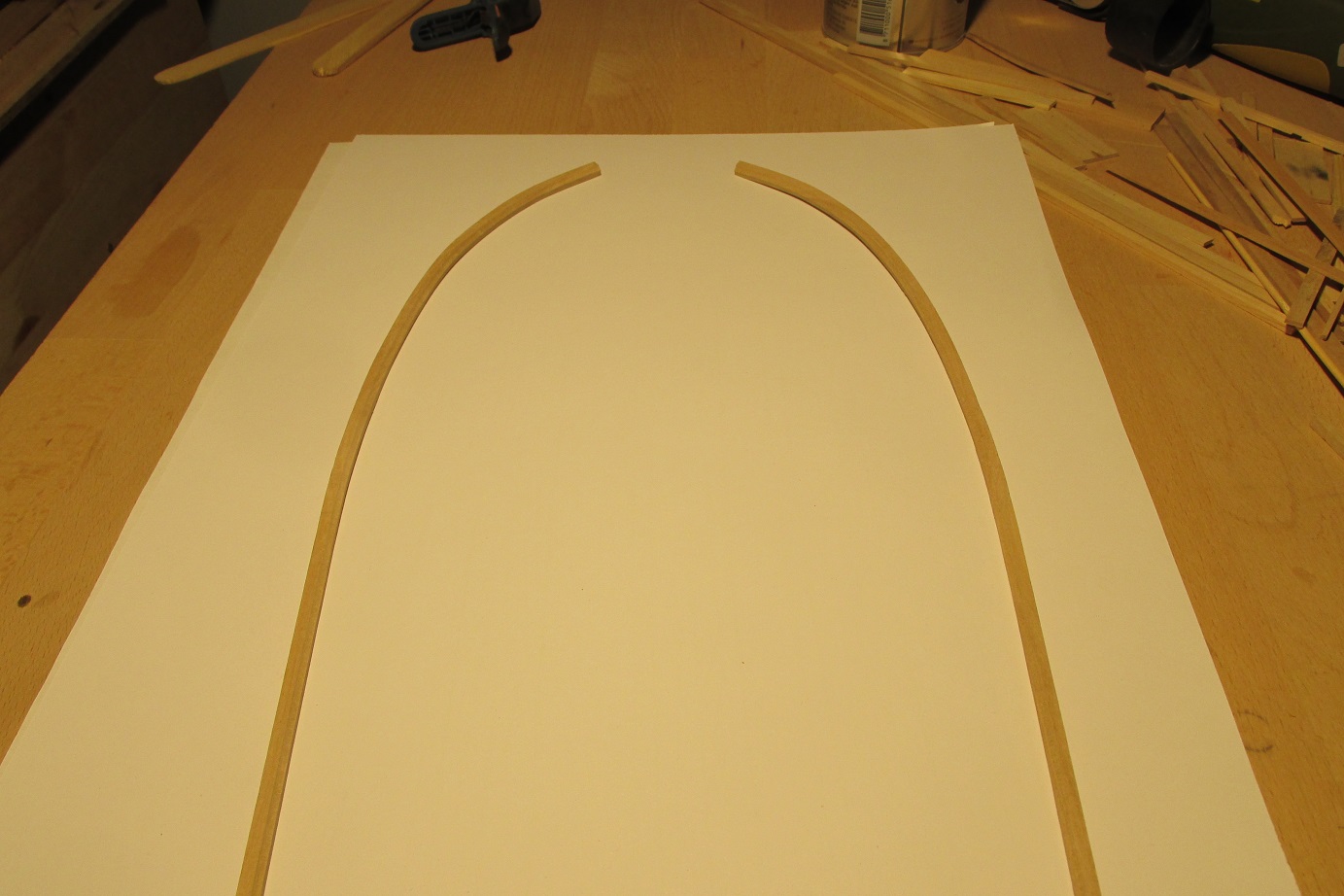

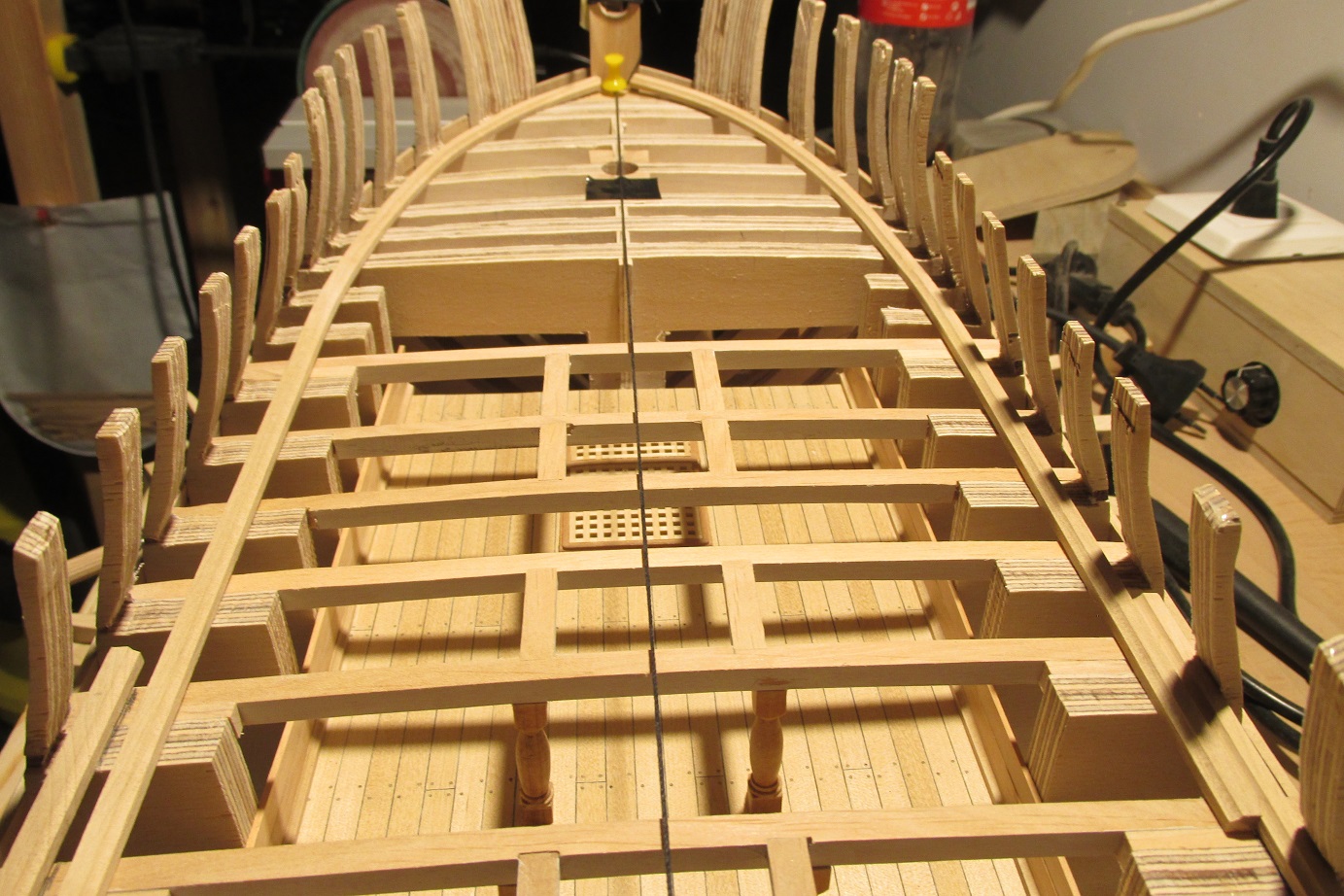

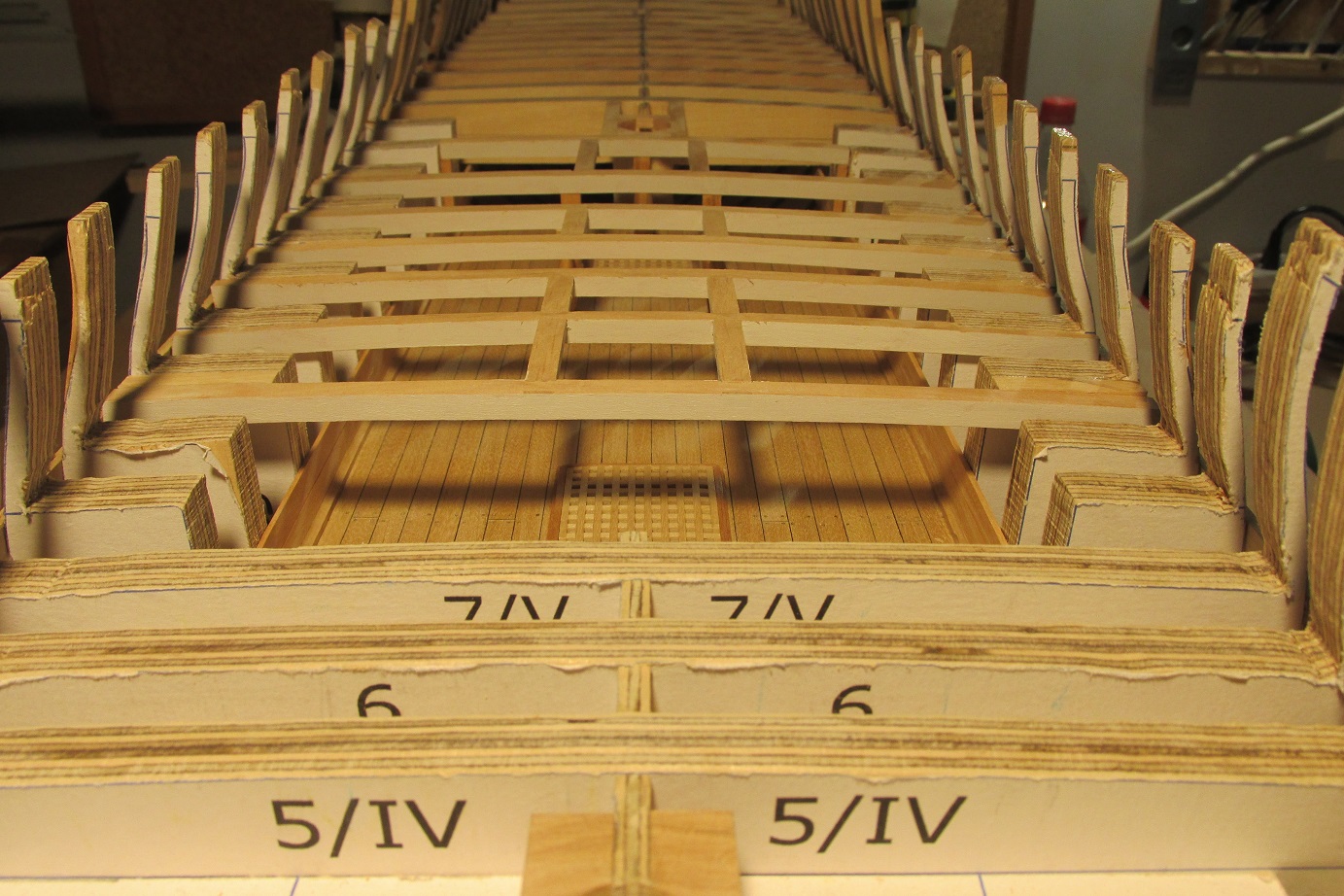

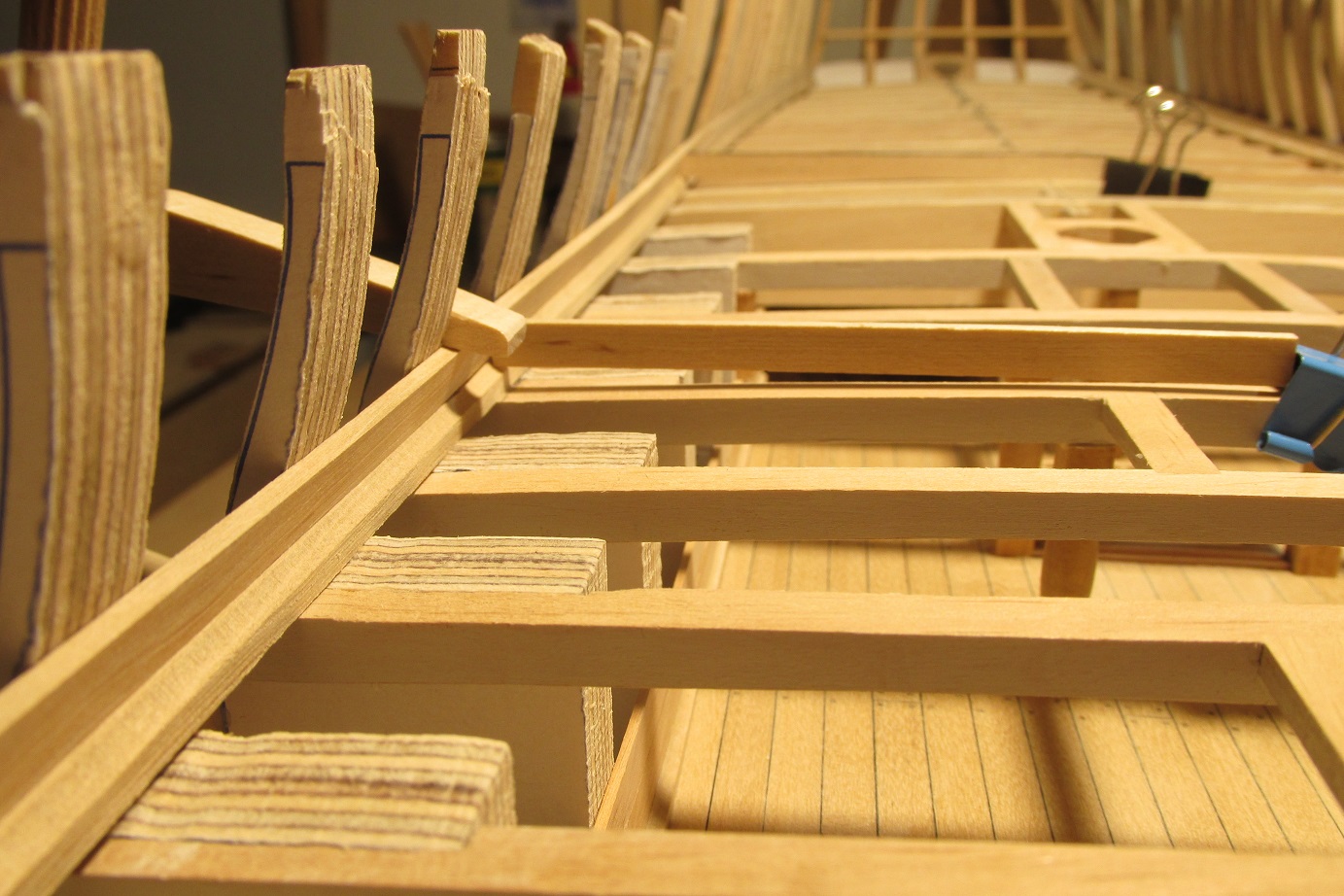

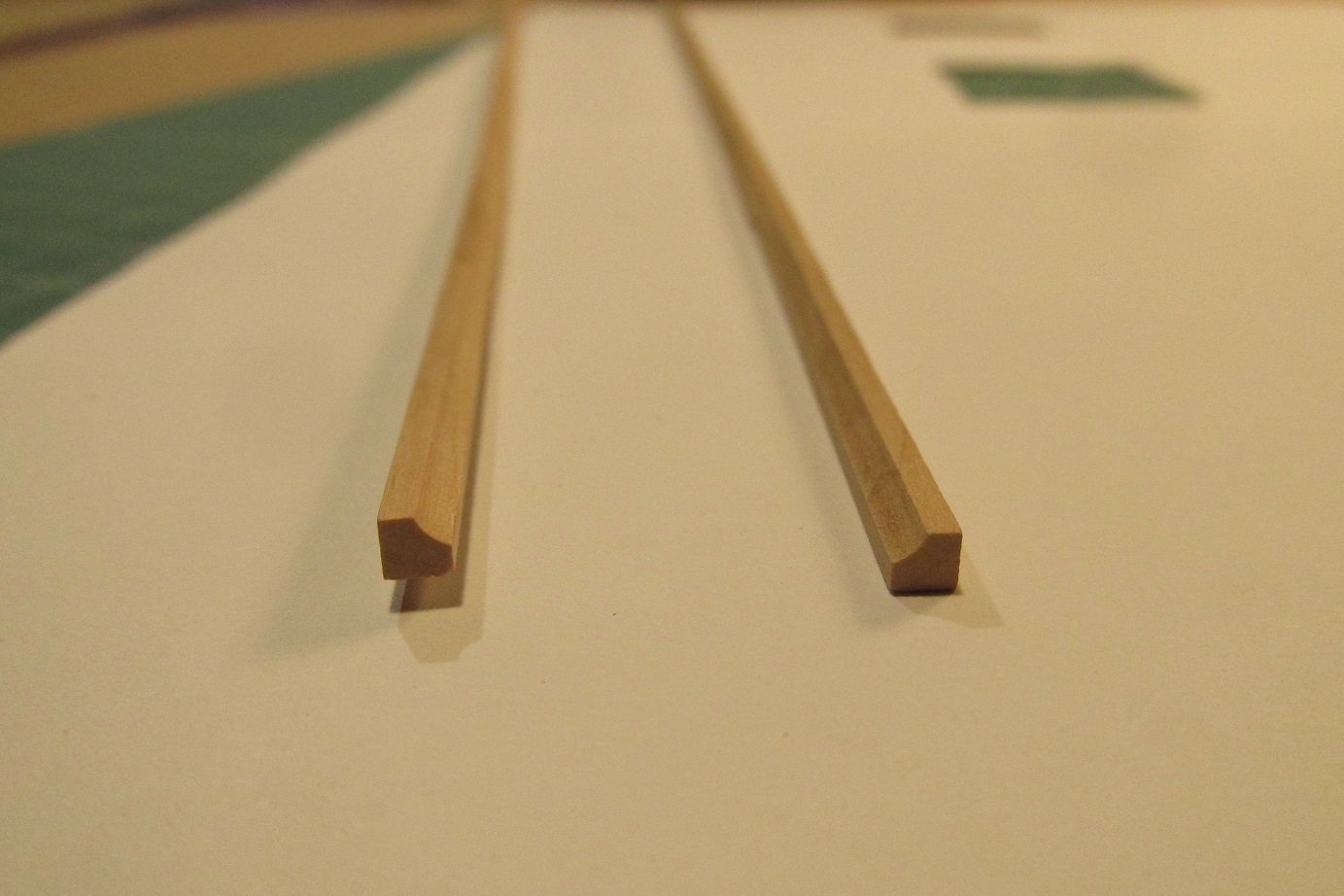

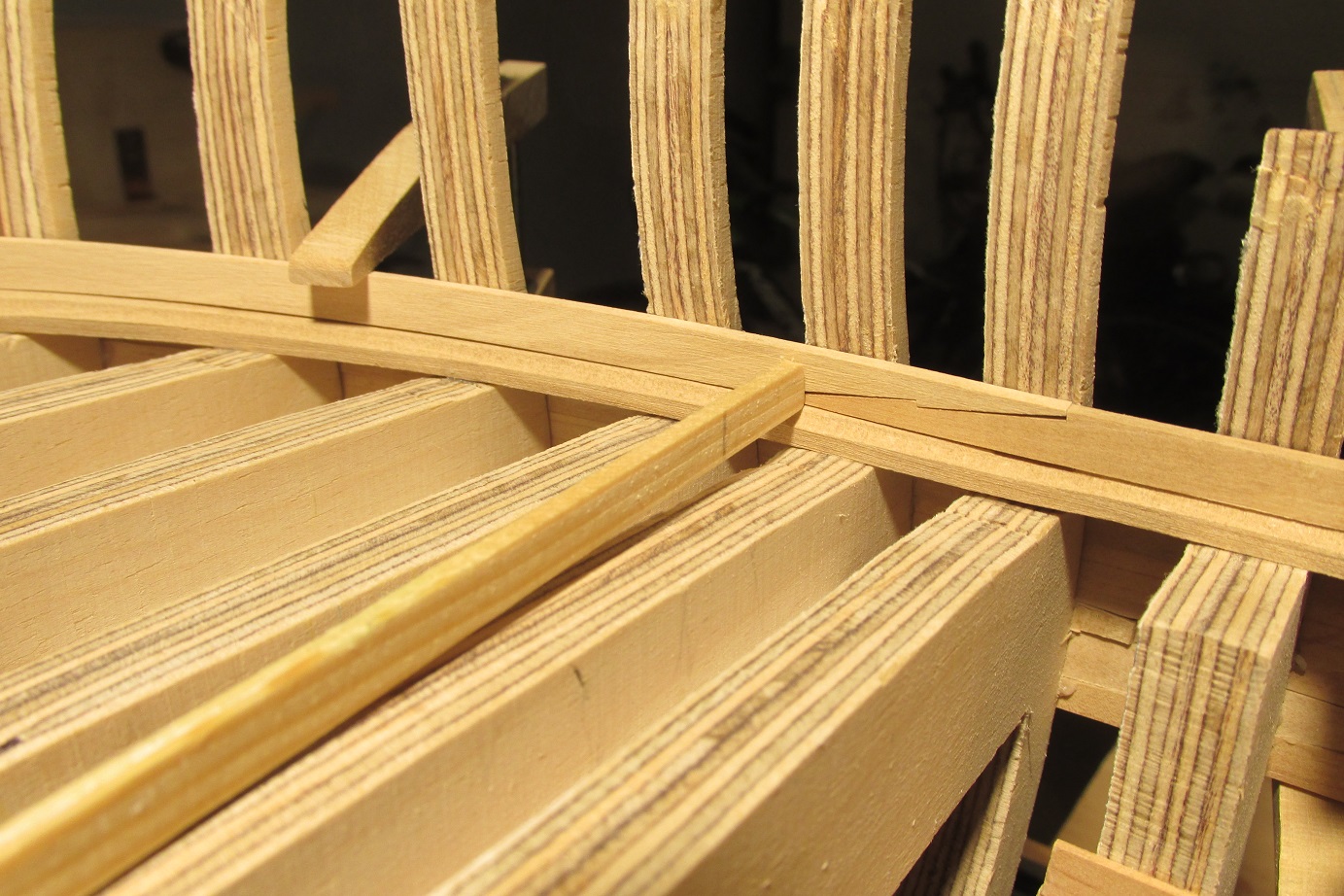

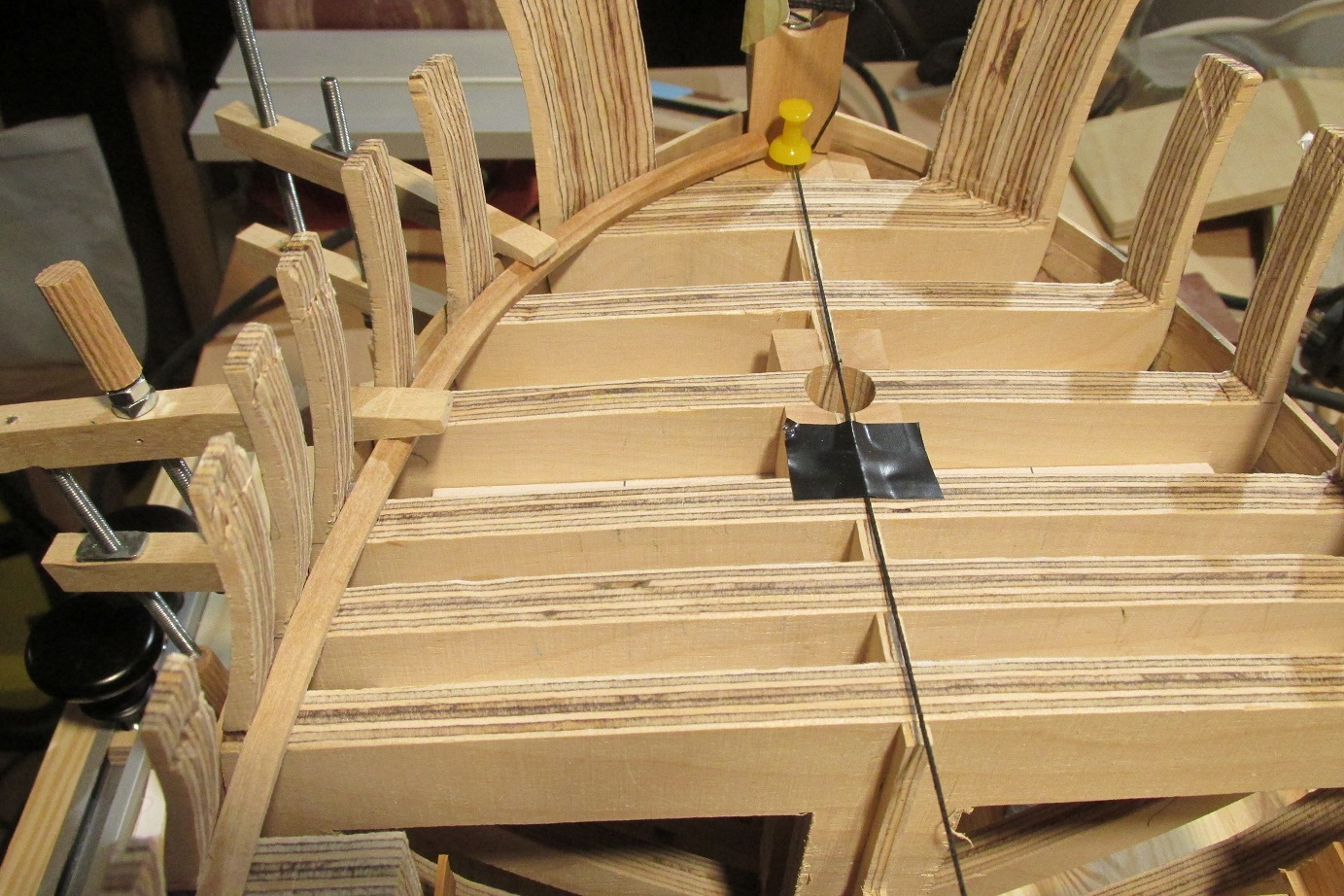

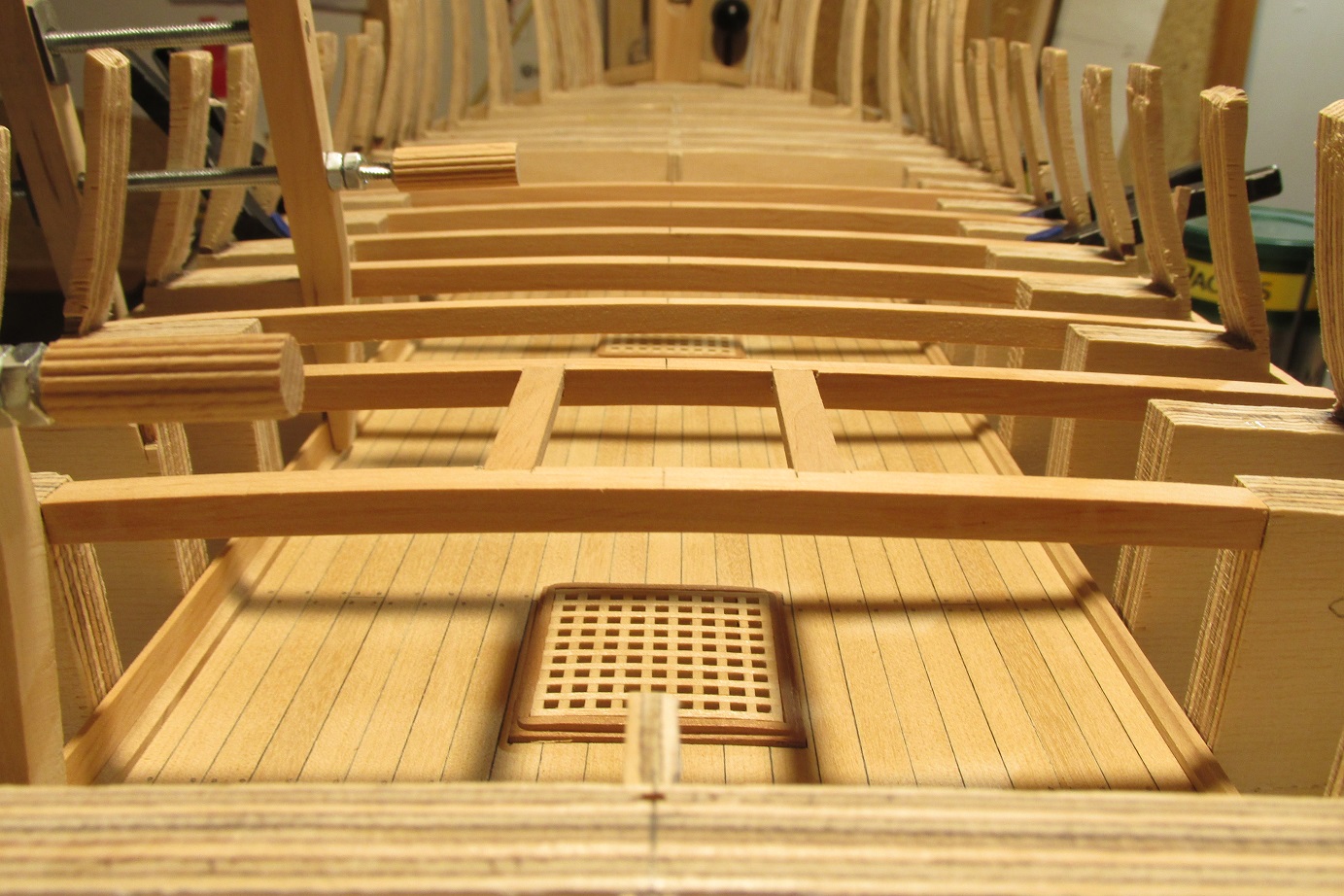

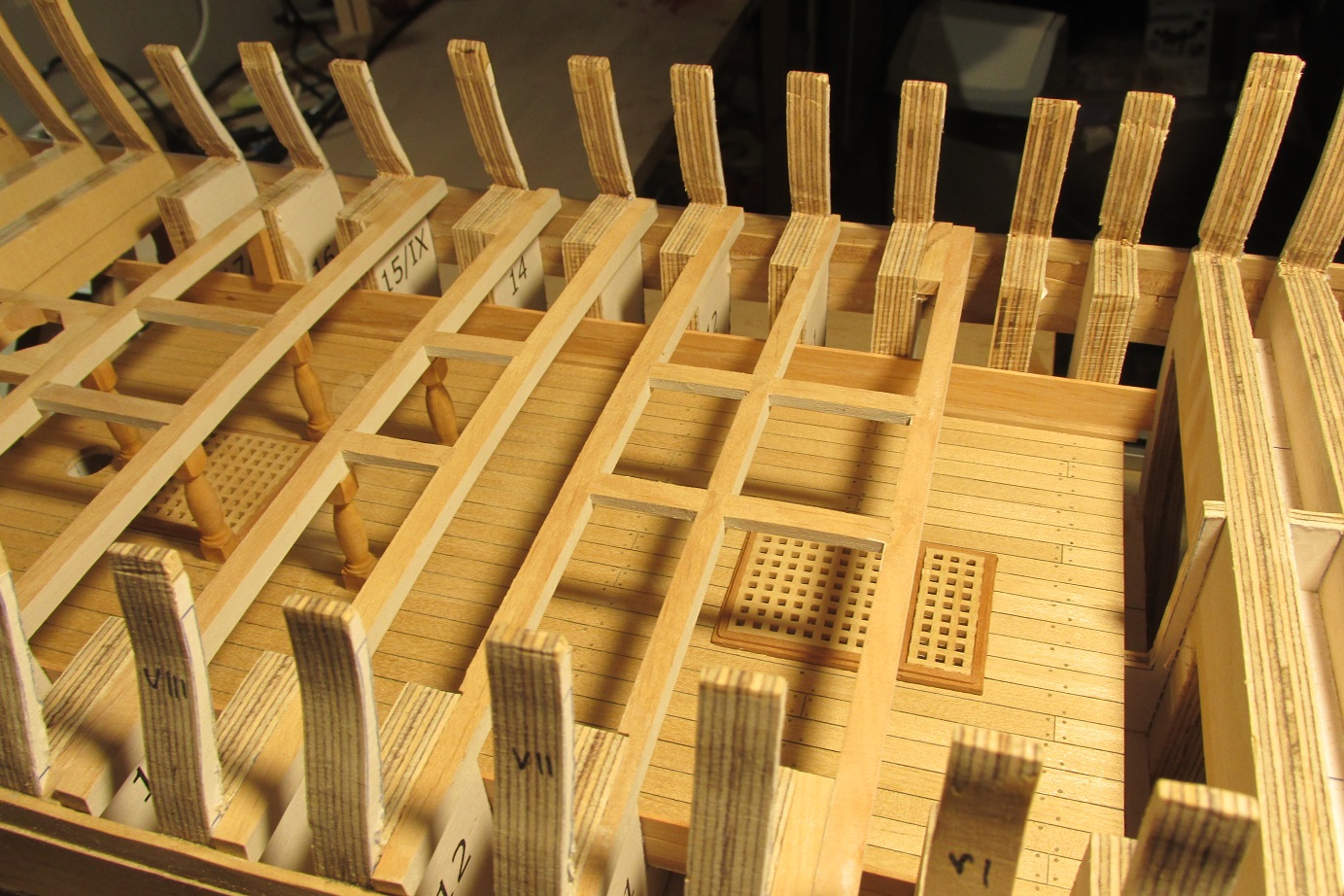

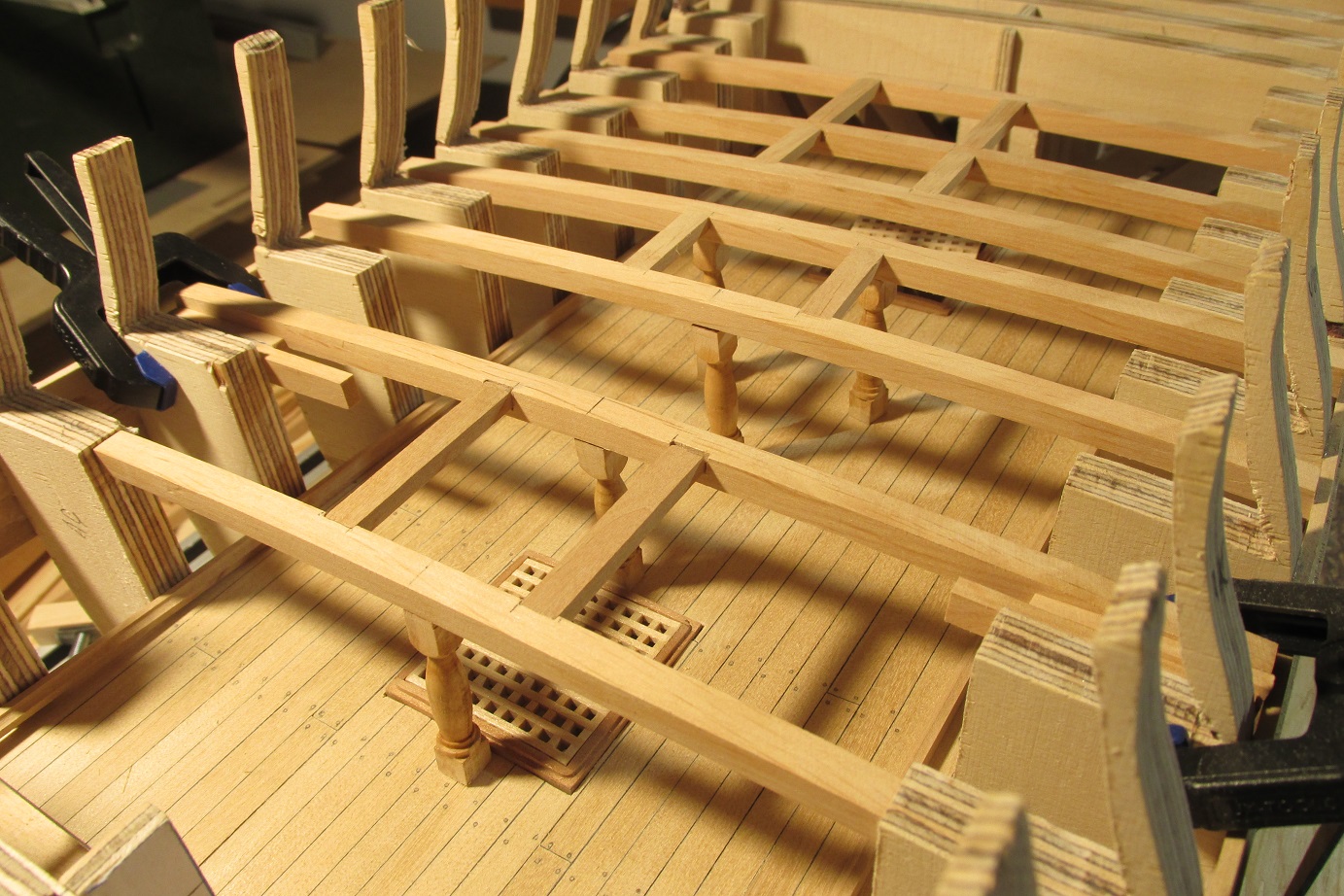

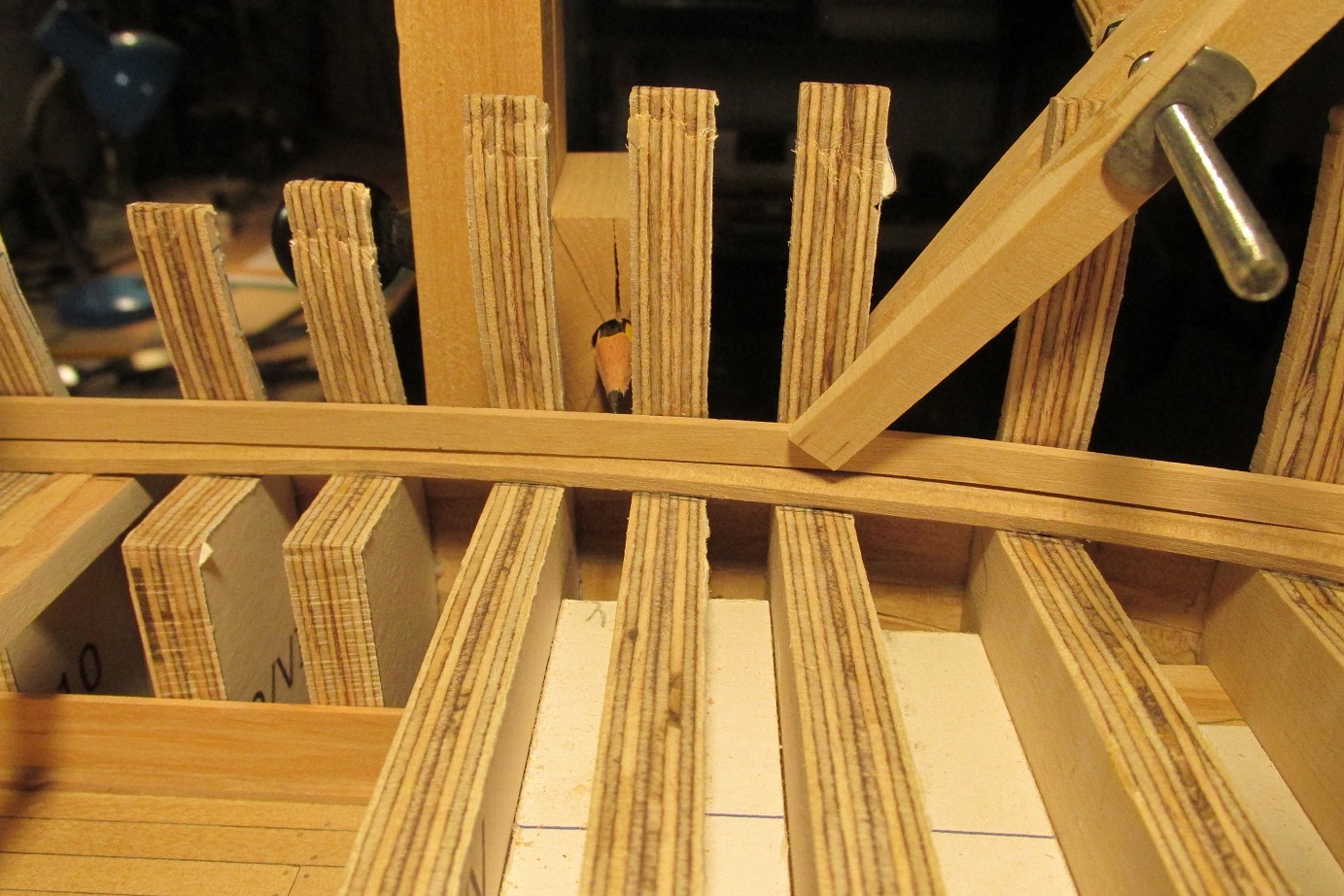

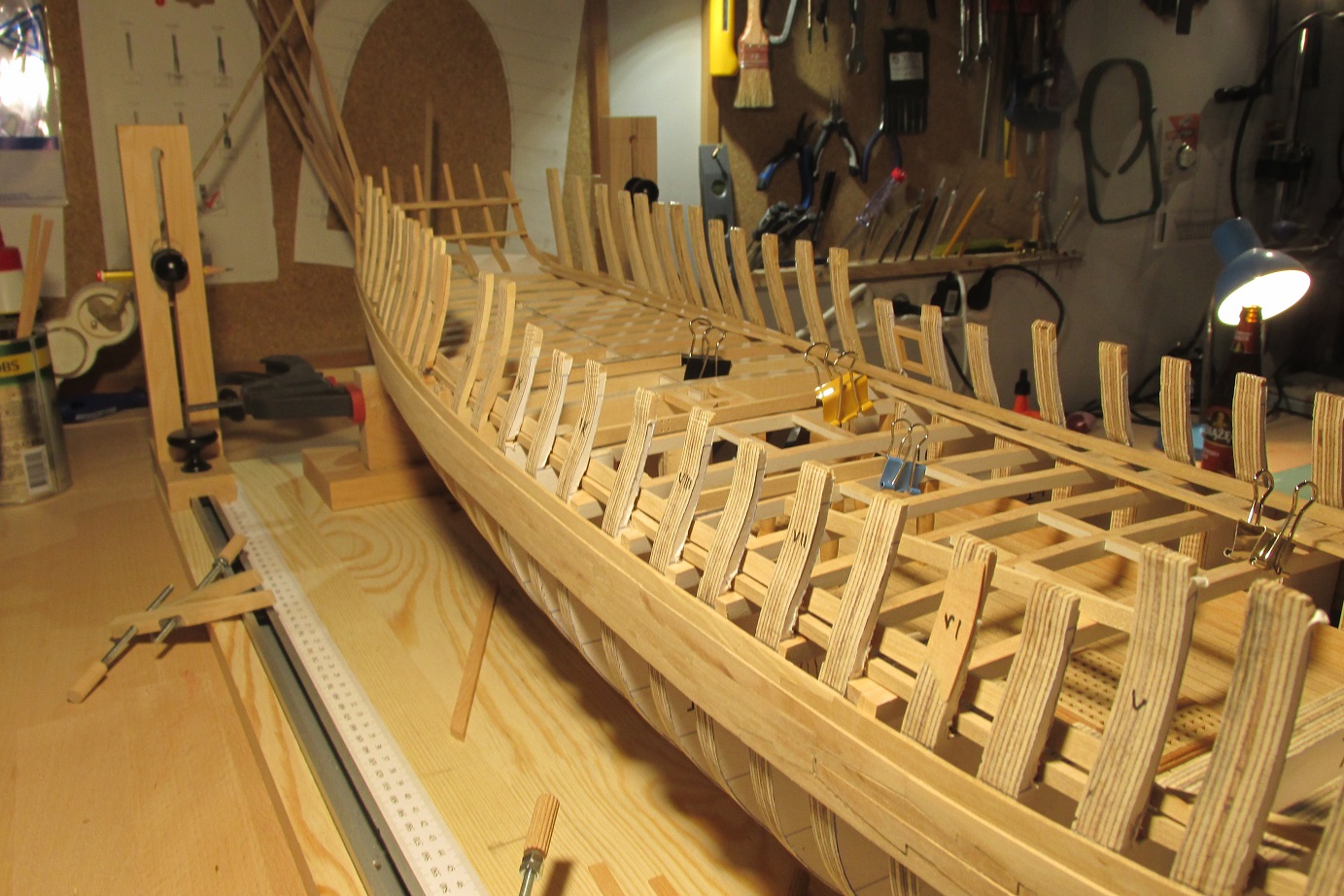

Małymi krokami do przodu. Wkleiłem wreszcie pokładniki i mogłem zabrać się za waterway-e. No i potem furty dział. To będzie dla mnie spore wyzwanie, bo nie do końca rozumiem ich położenie.

[Zdzisław]

Cześć
Rafał gratuluję. Fajna robota, powstaje super model. Można się od Ciebie uczyć dobrej roboty. Tak trzymaj.
Ja po ponad 3 miesiącach leniuchowania też wracam do modelowania.
Pozdrawiam Zdzisław

[ralfee3]

Dzięki Zdzisław za dobre słowo. Dobrze ze wracasz do roboty, będzie można dalej podpatrywać . Ja to bym już te dolne gretingi zmienił, a i pokładniki ... no jednym zdaniem, człowiek uczy się i wie już więcej, co przyda się w kolejnych projektach. Trzeba powoli iść do przodu, nie od razu Rzym zbudowali

[ralfee3]

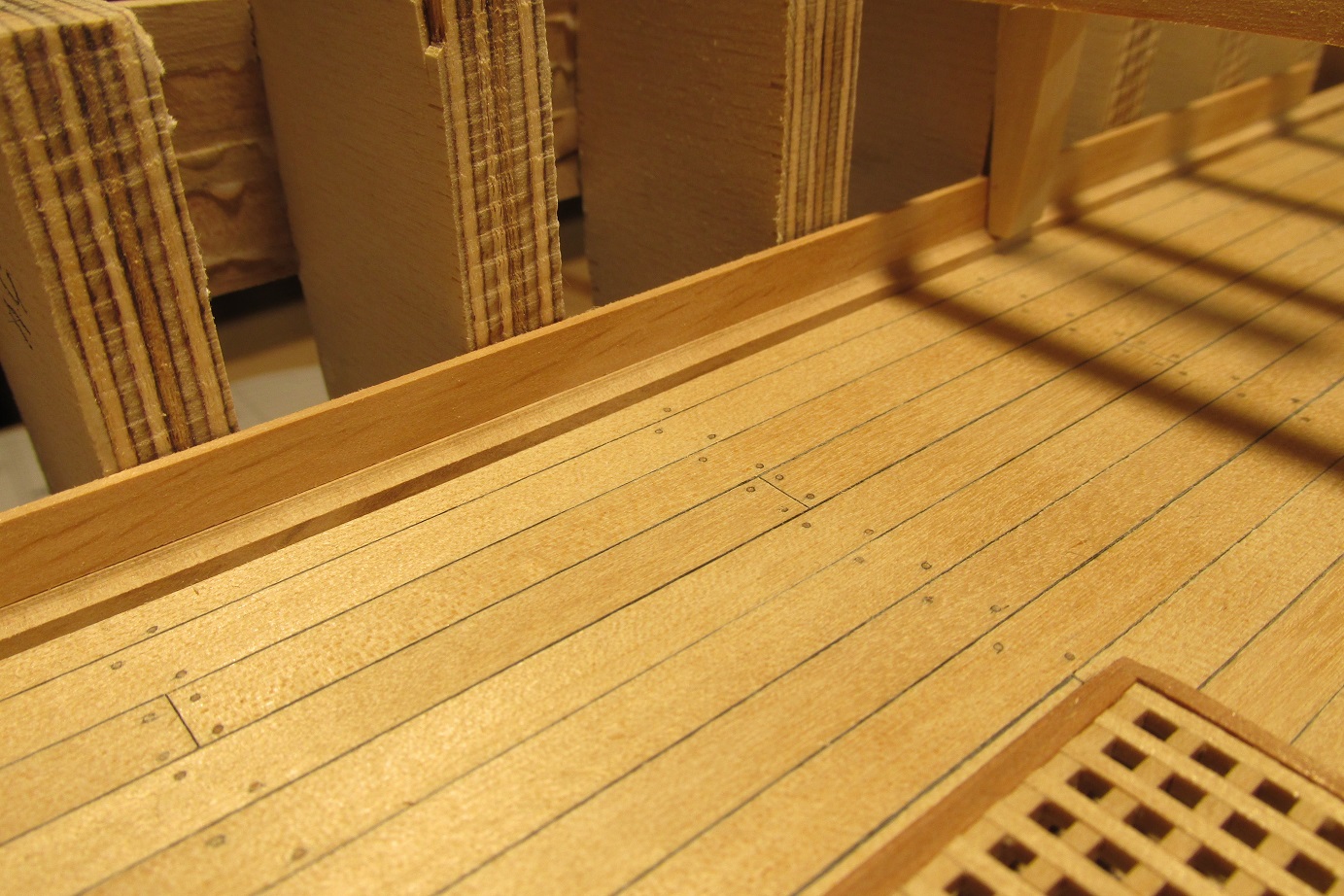

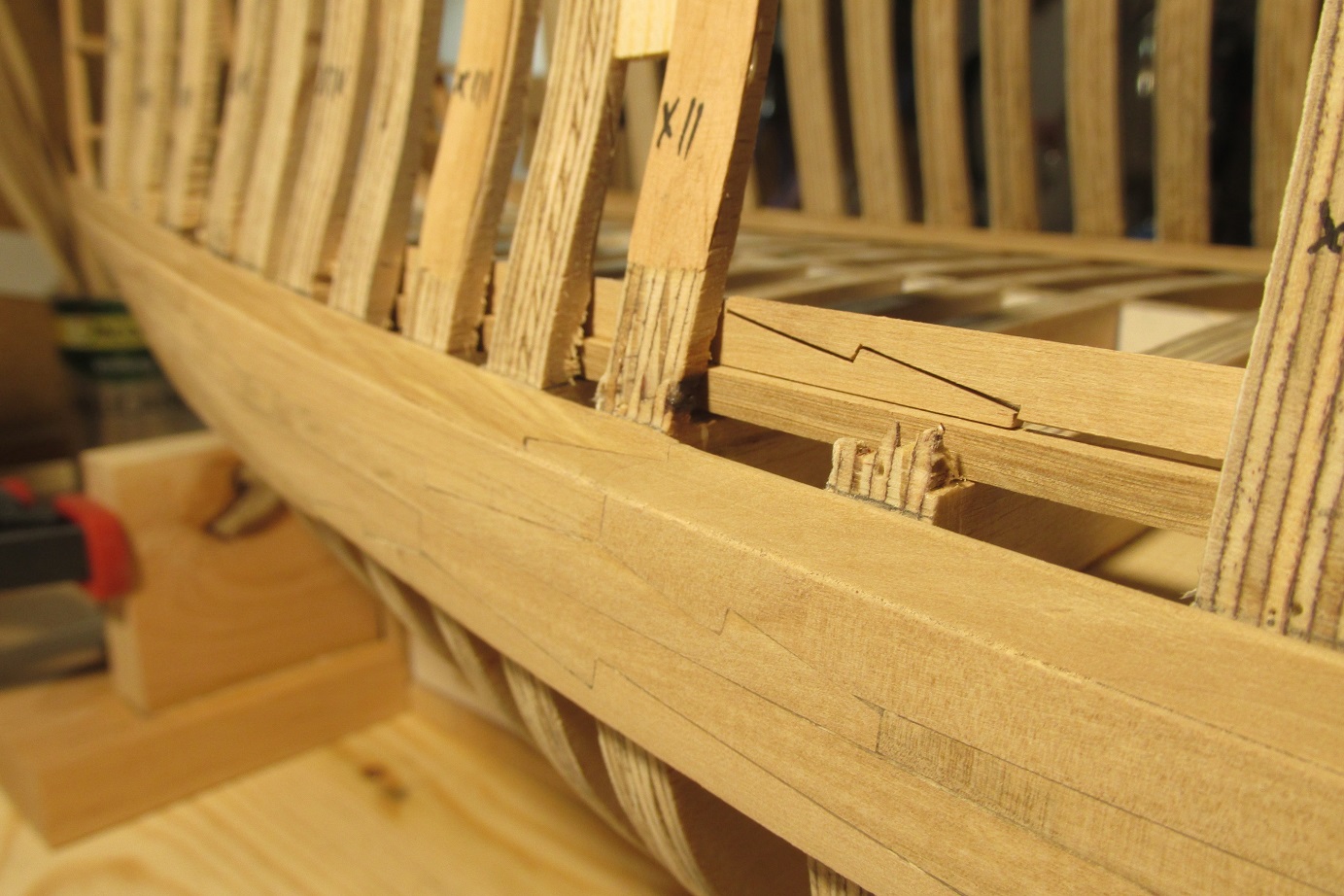

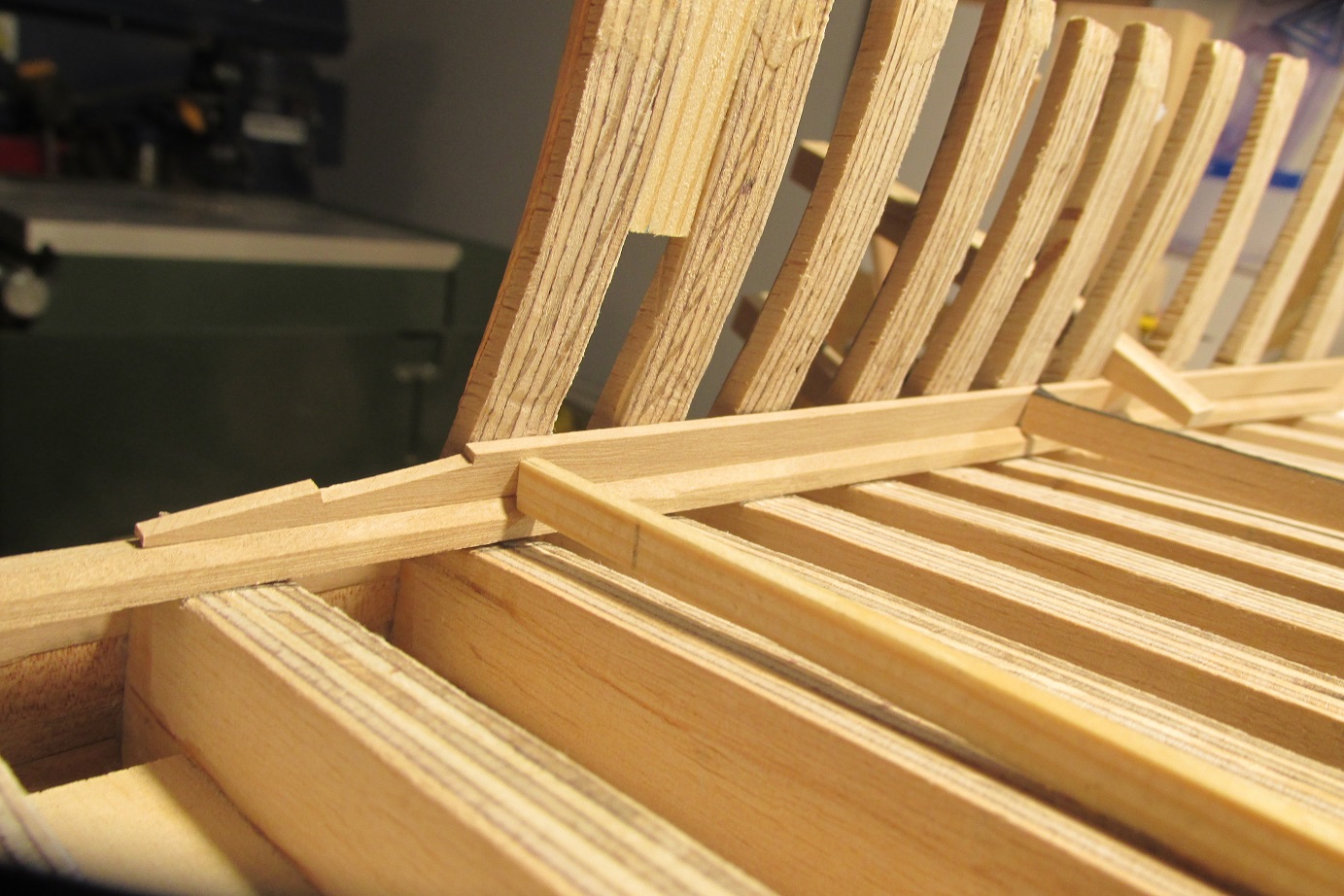

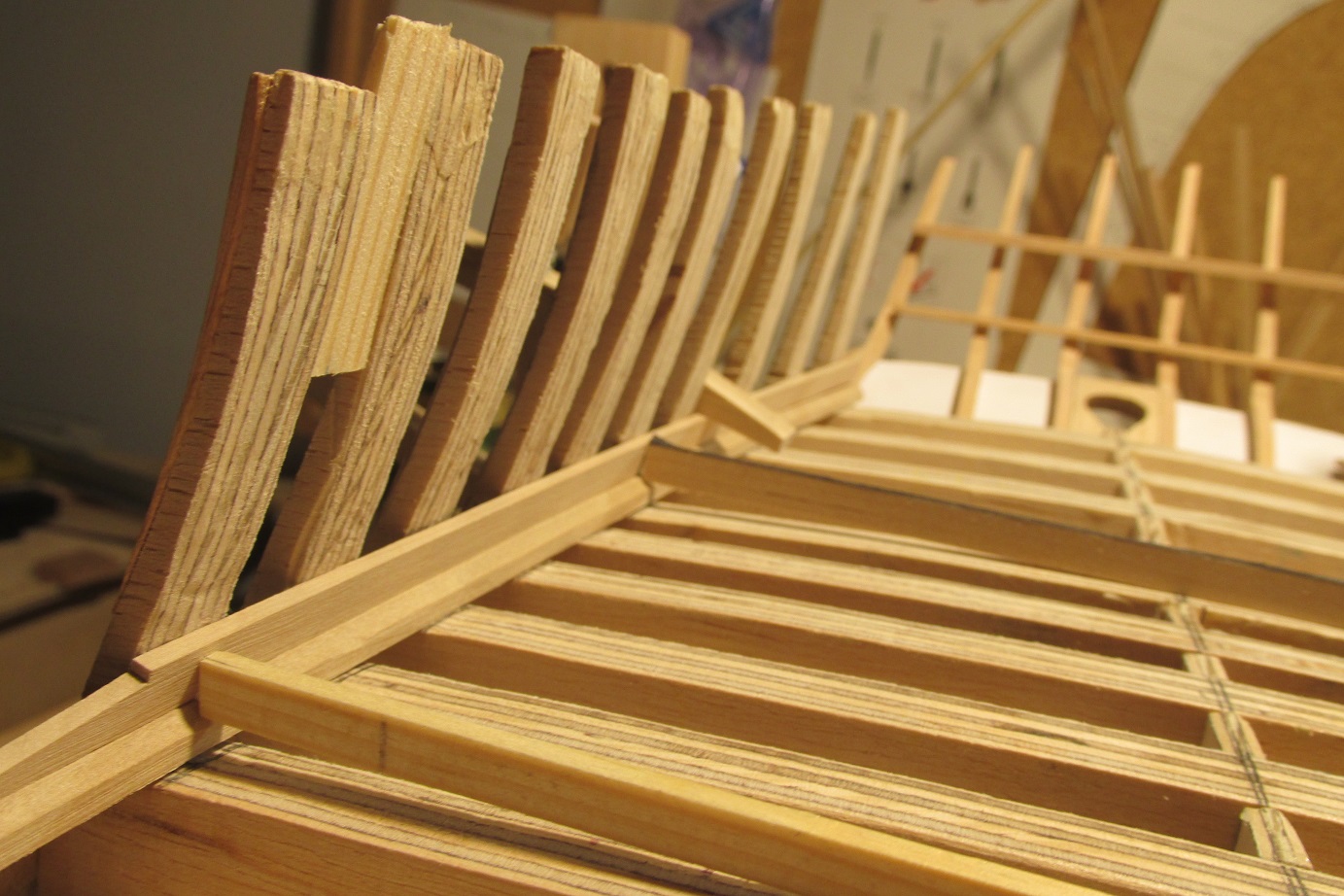

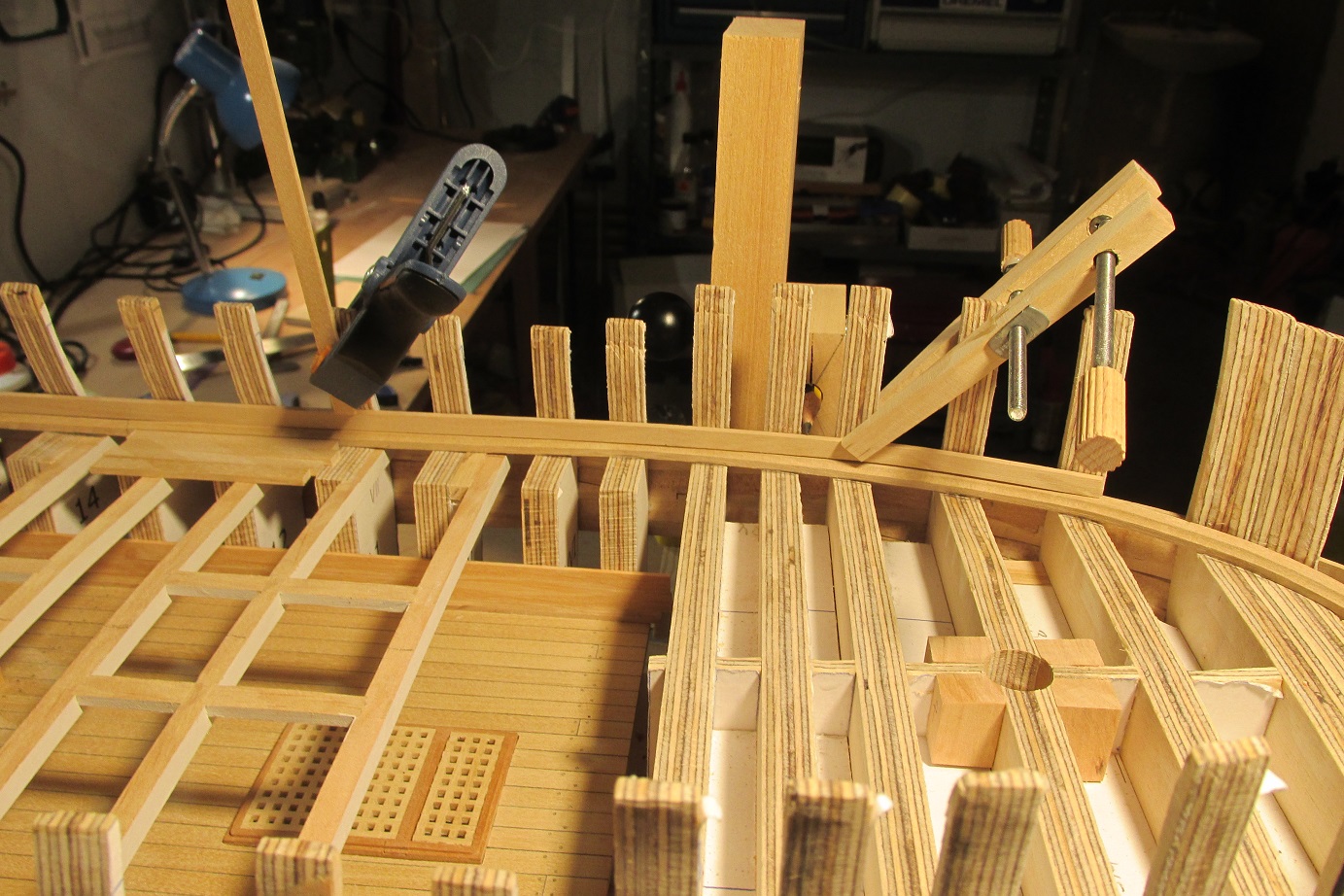

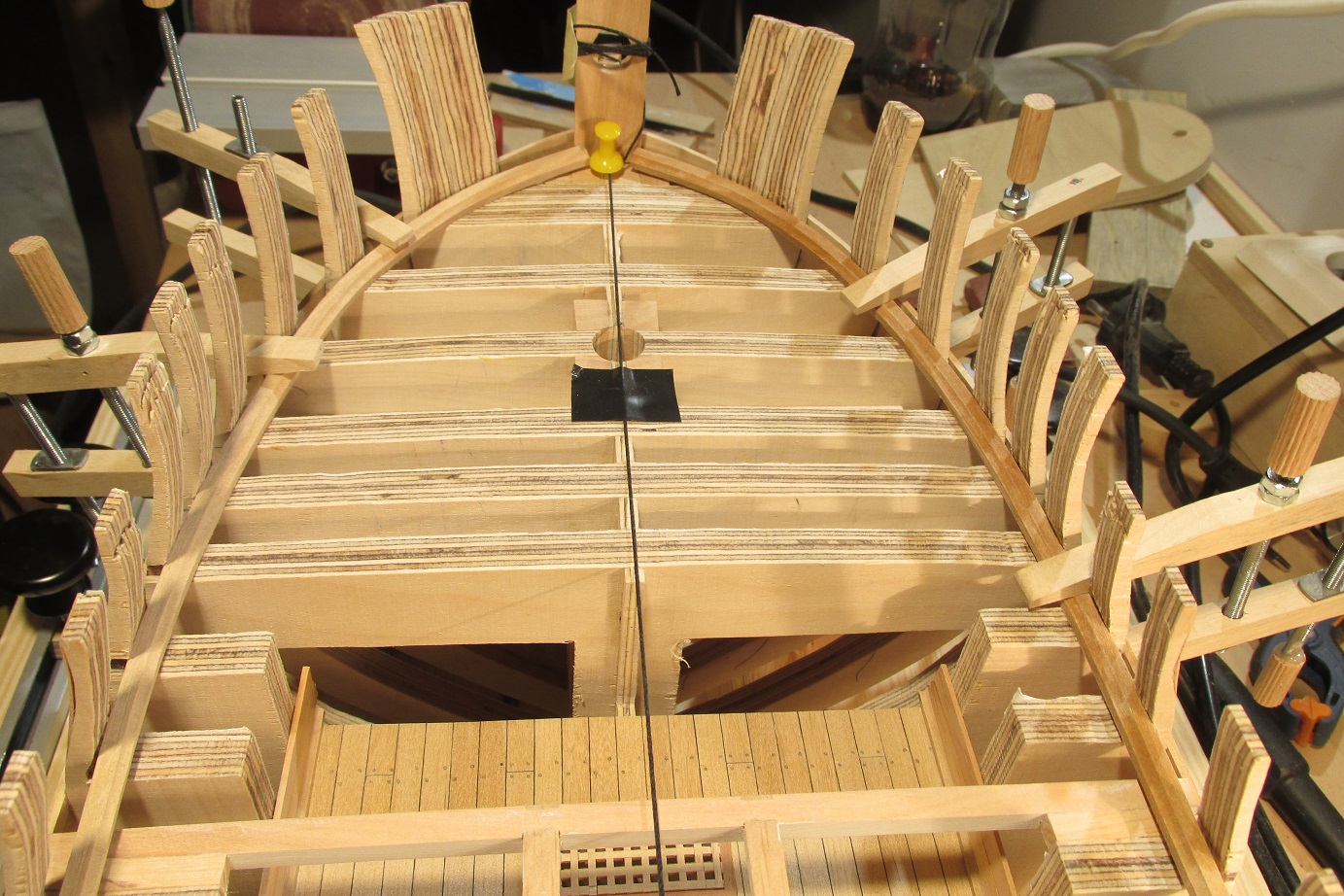

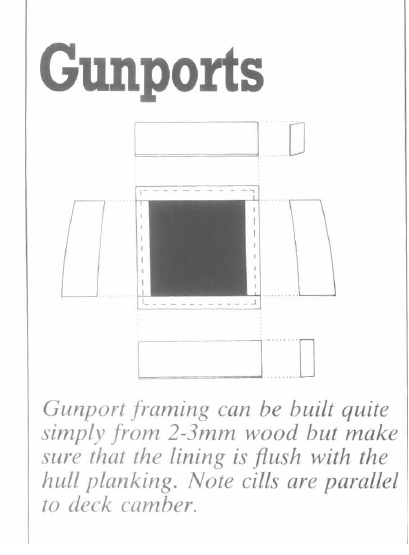

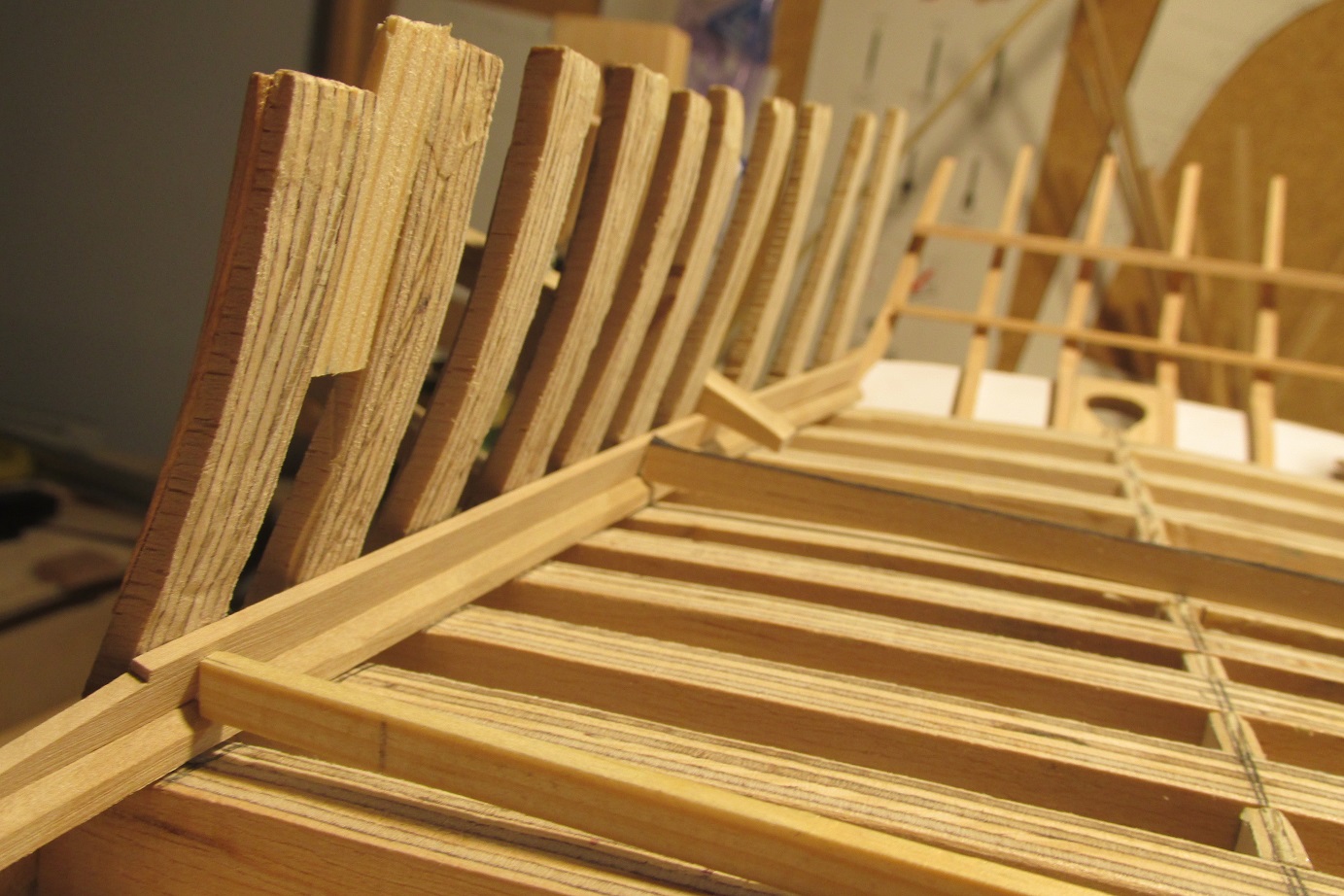

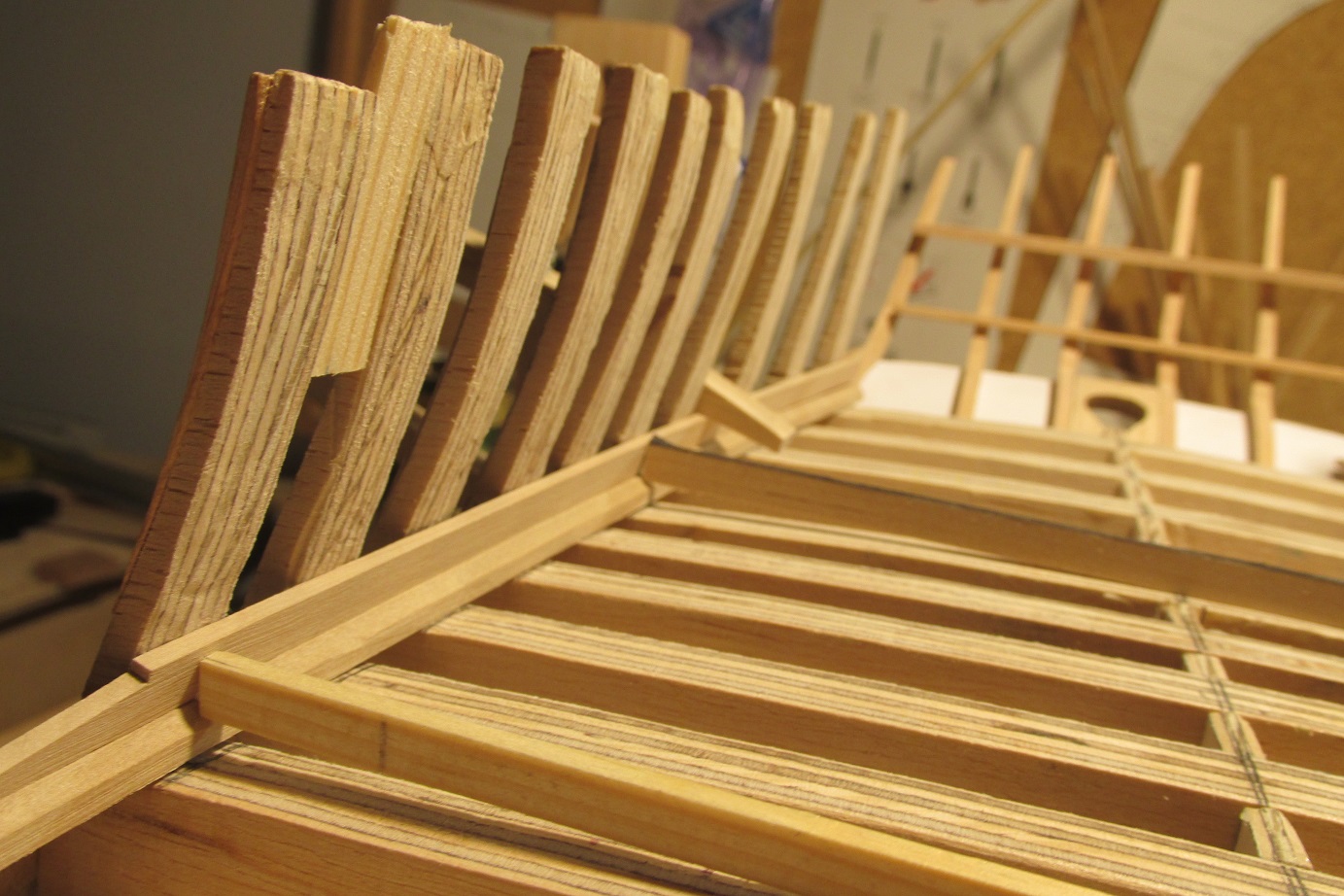

Zamontowałem waterway, no i teraz trzeba jakoś wyznaczyć furty działowe. Jak pisze autorytet, ich parapety są równoległe do pokładu:

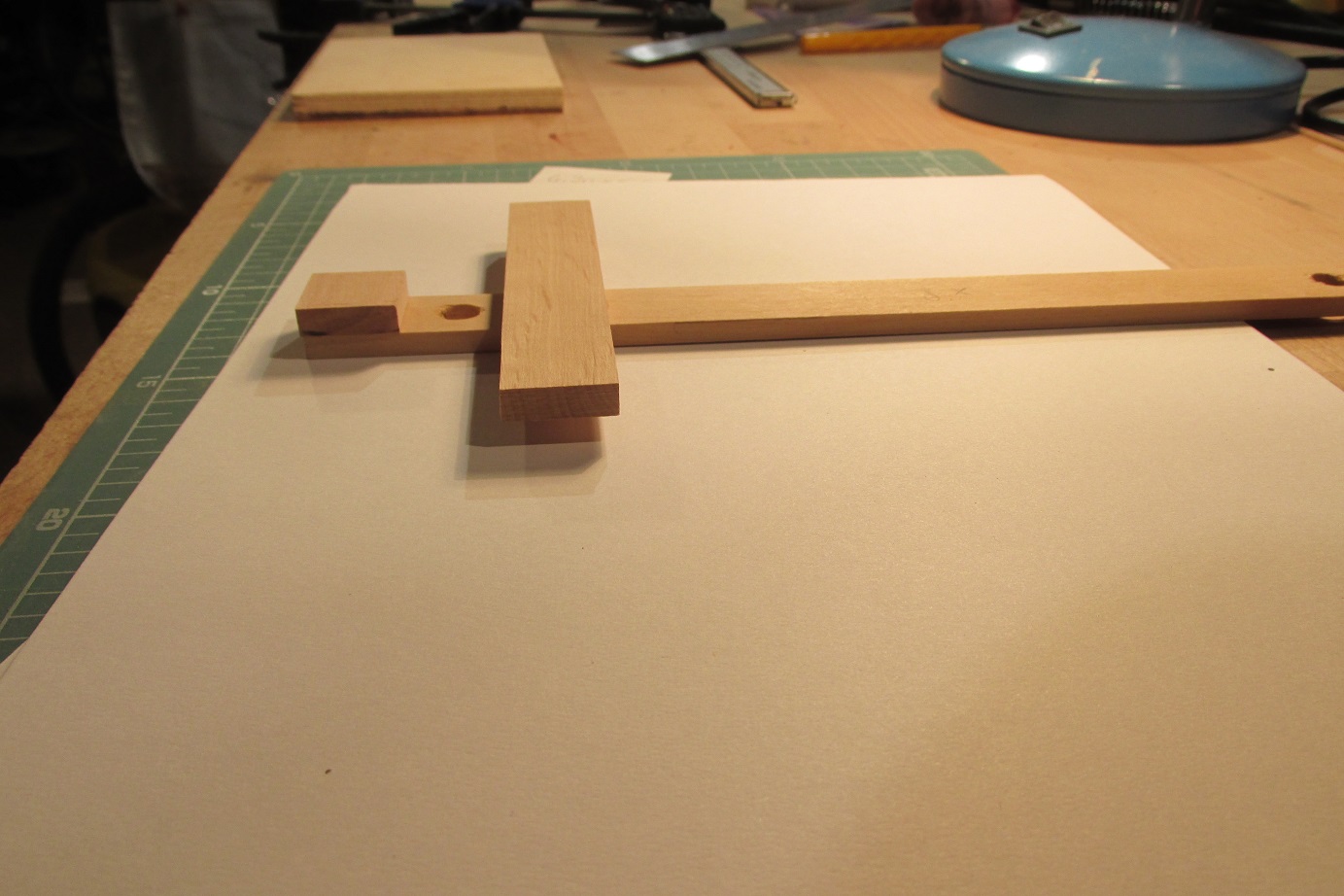

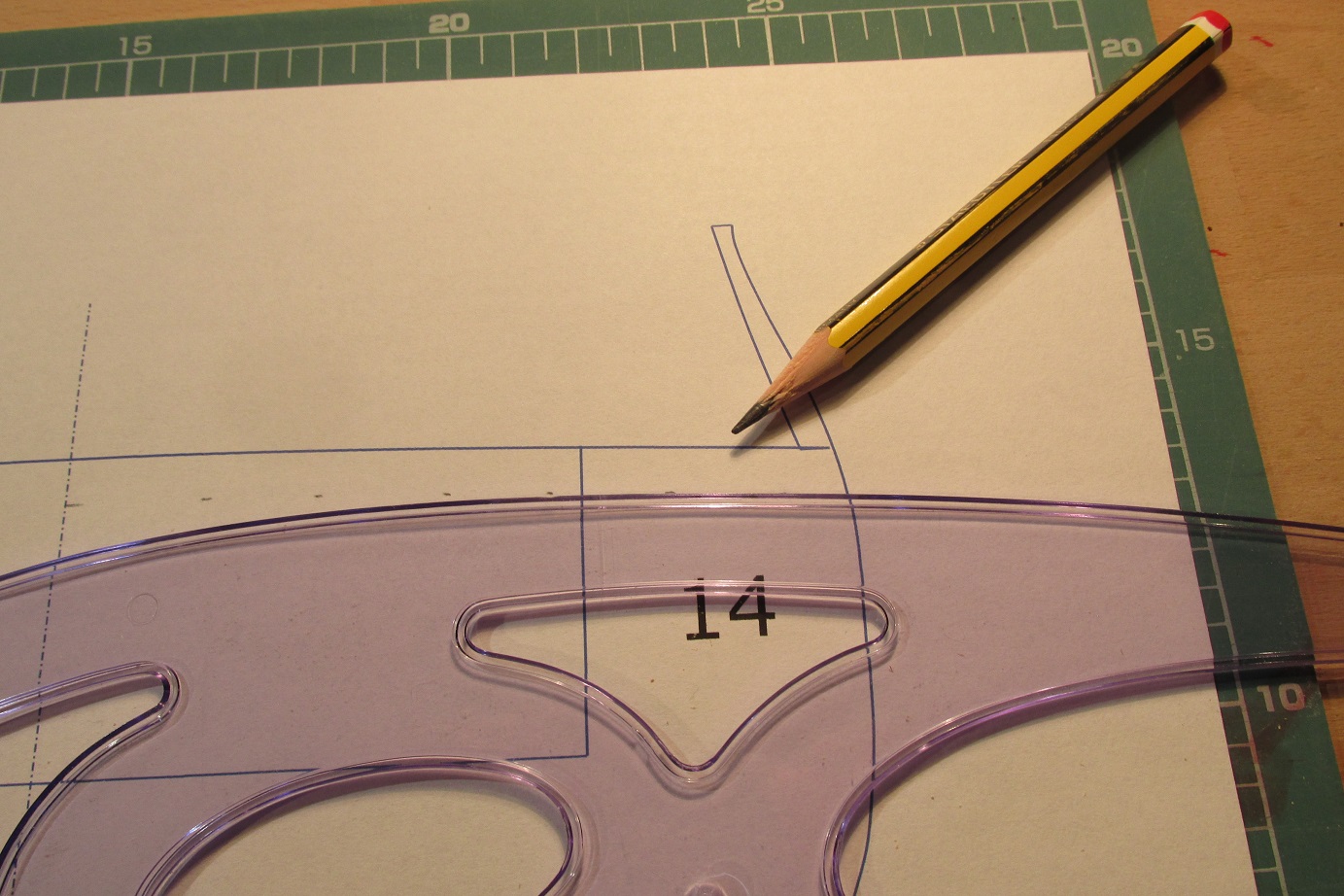

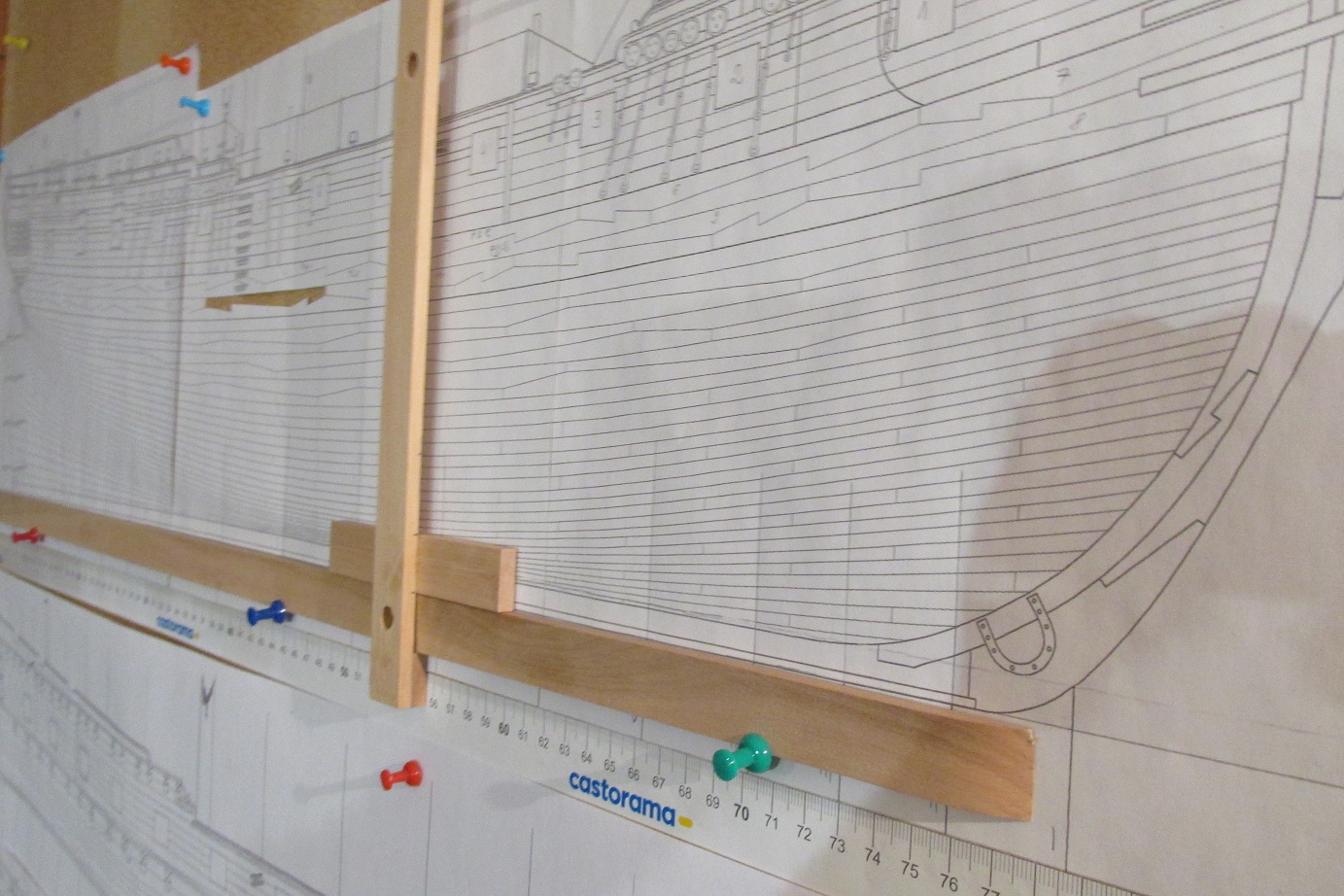

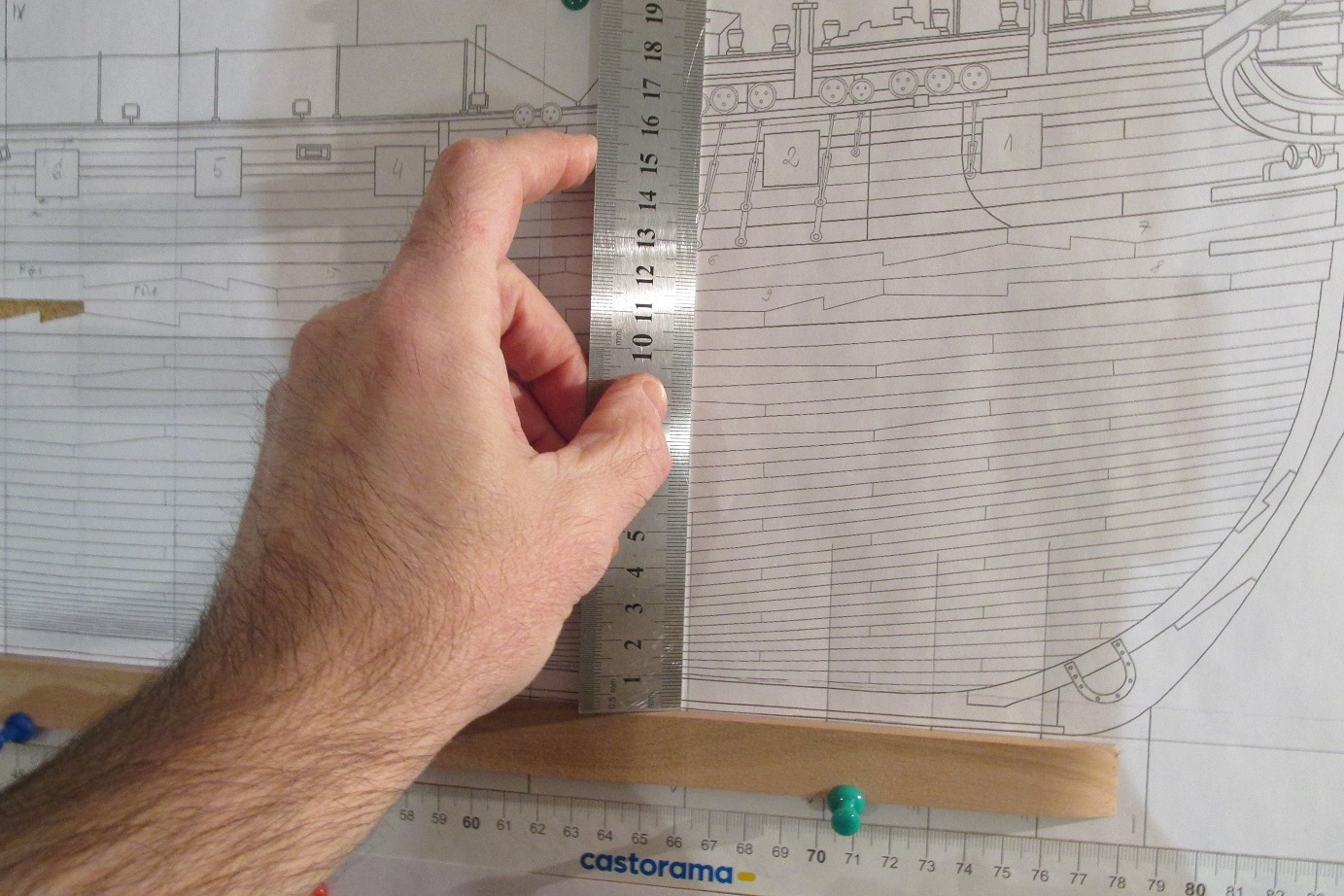

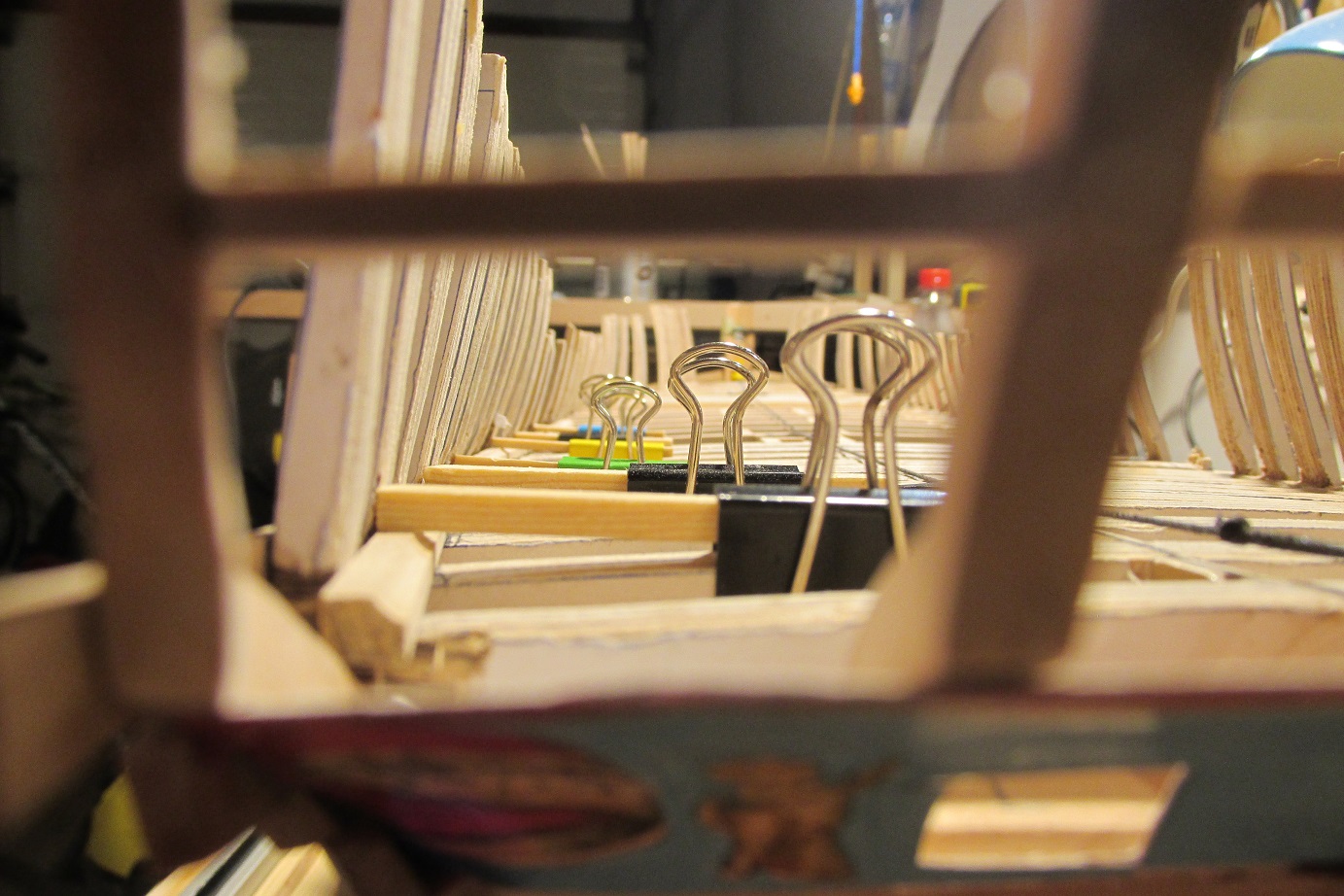

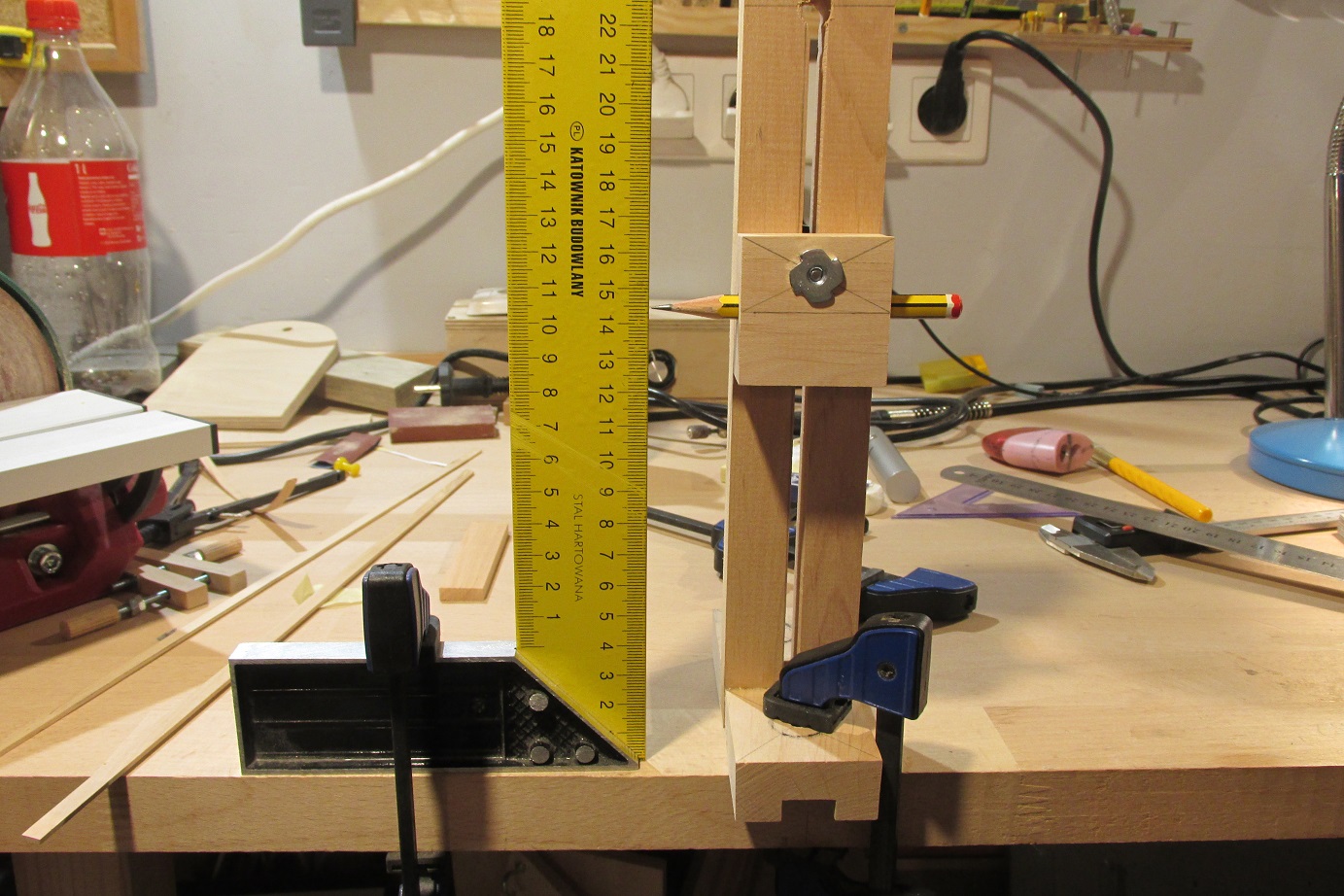

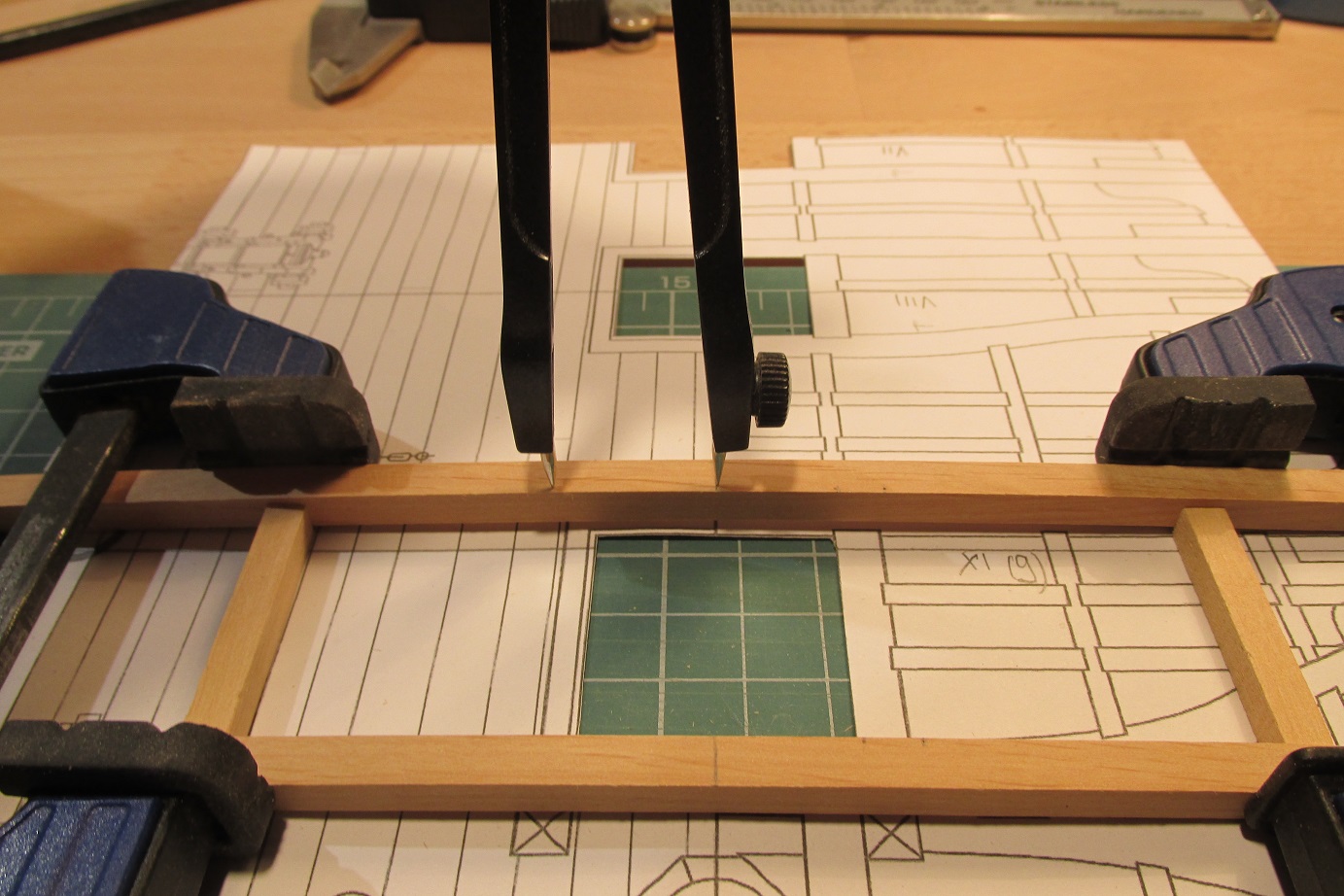

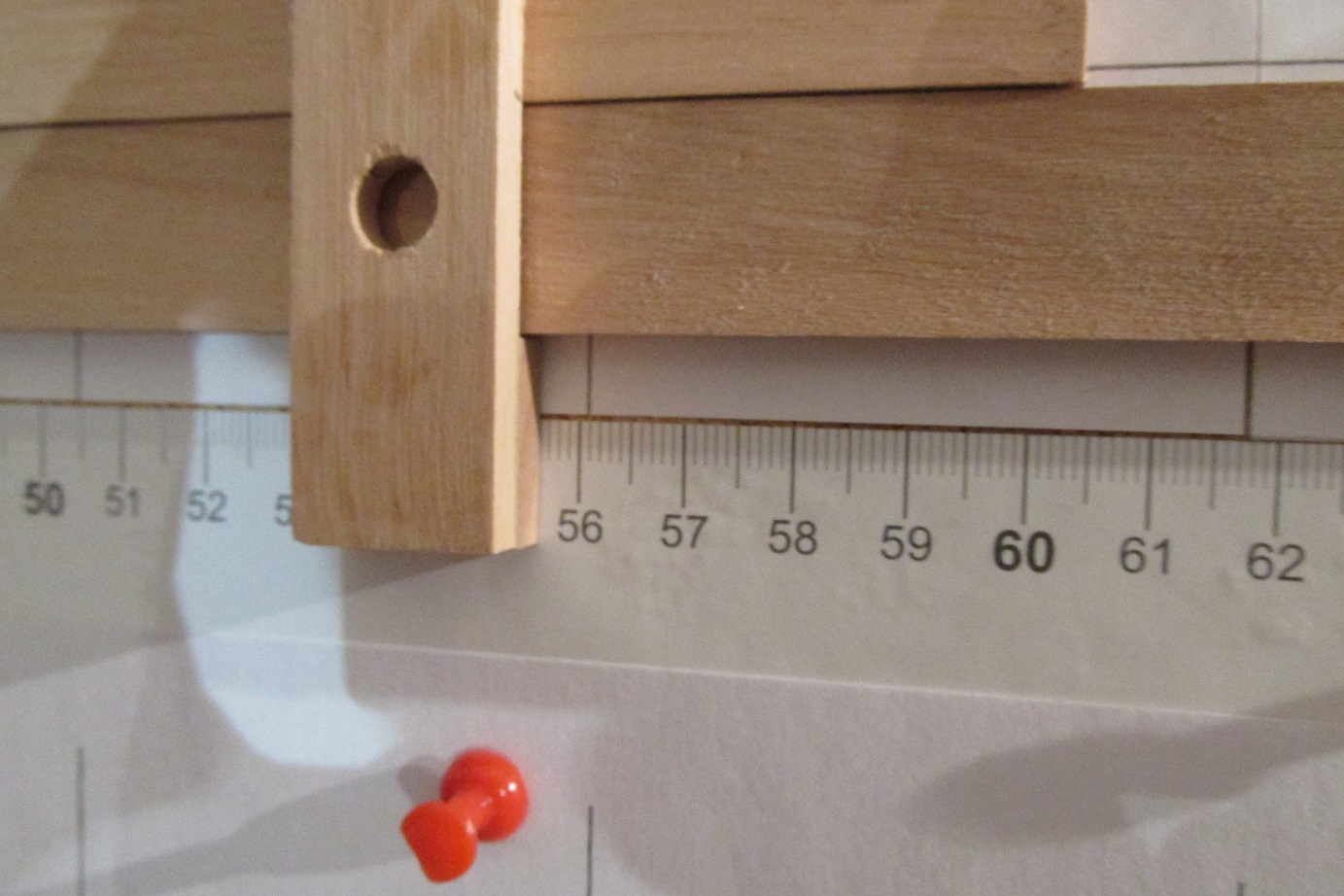

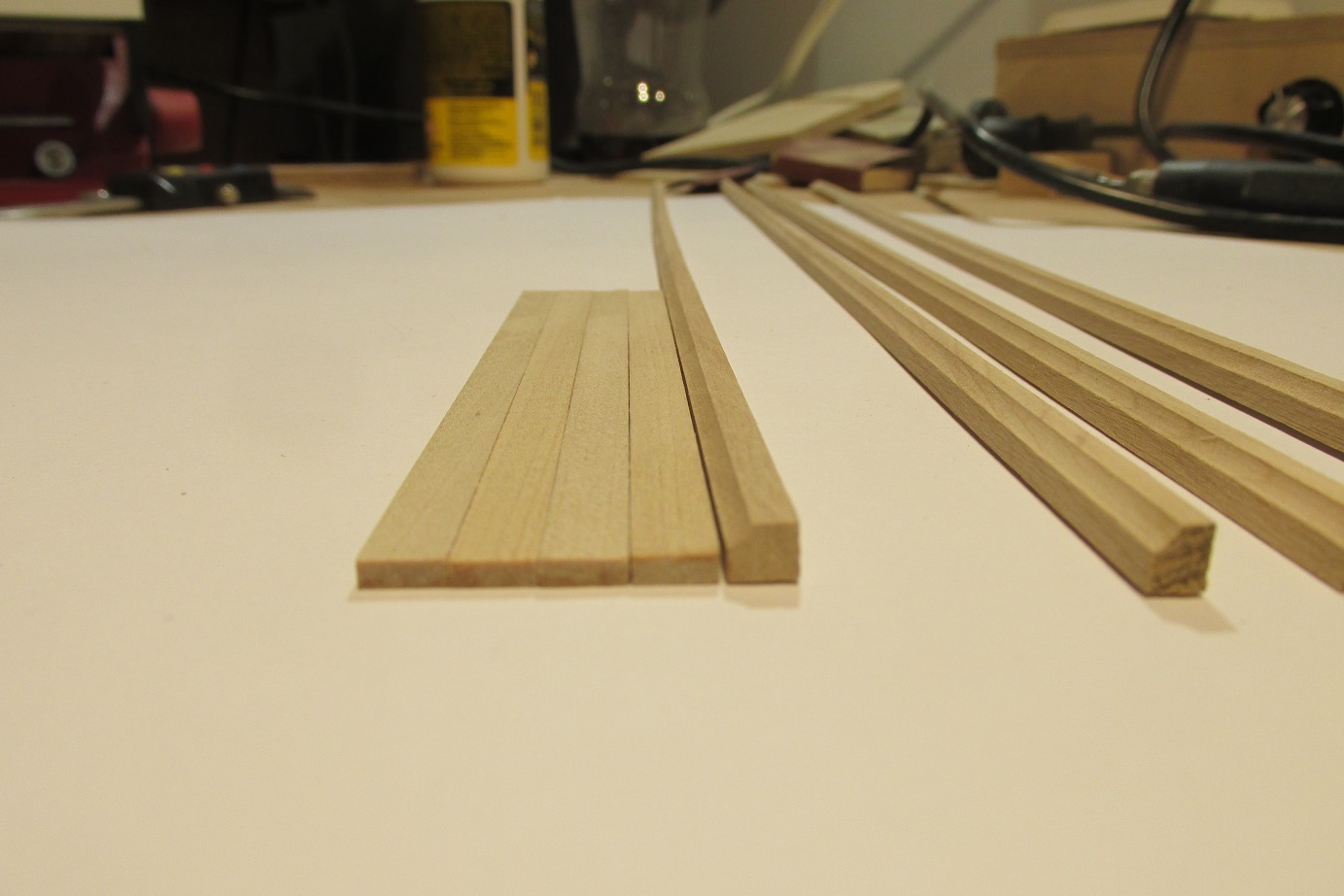

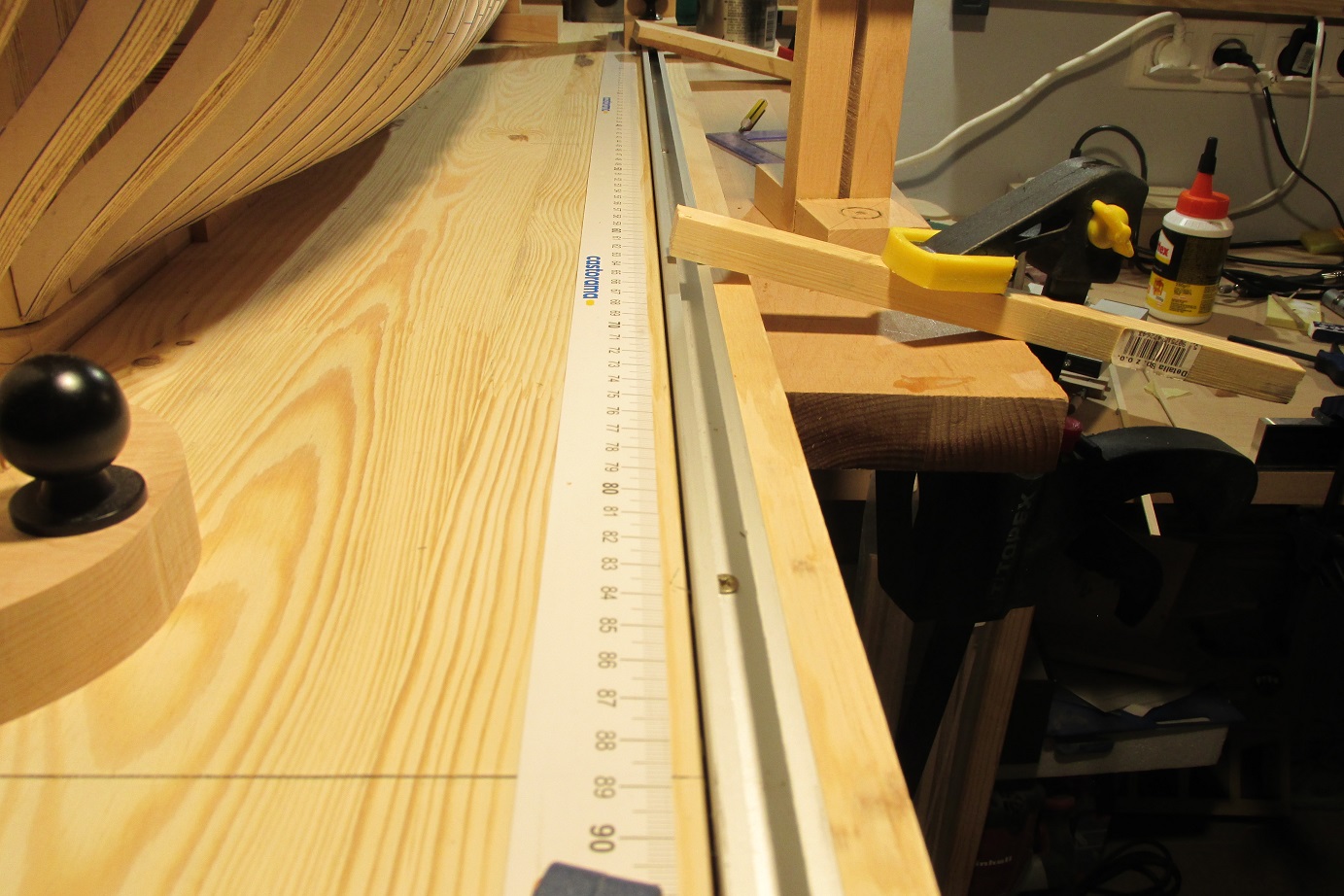

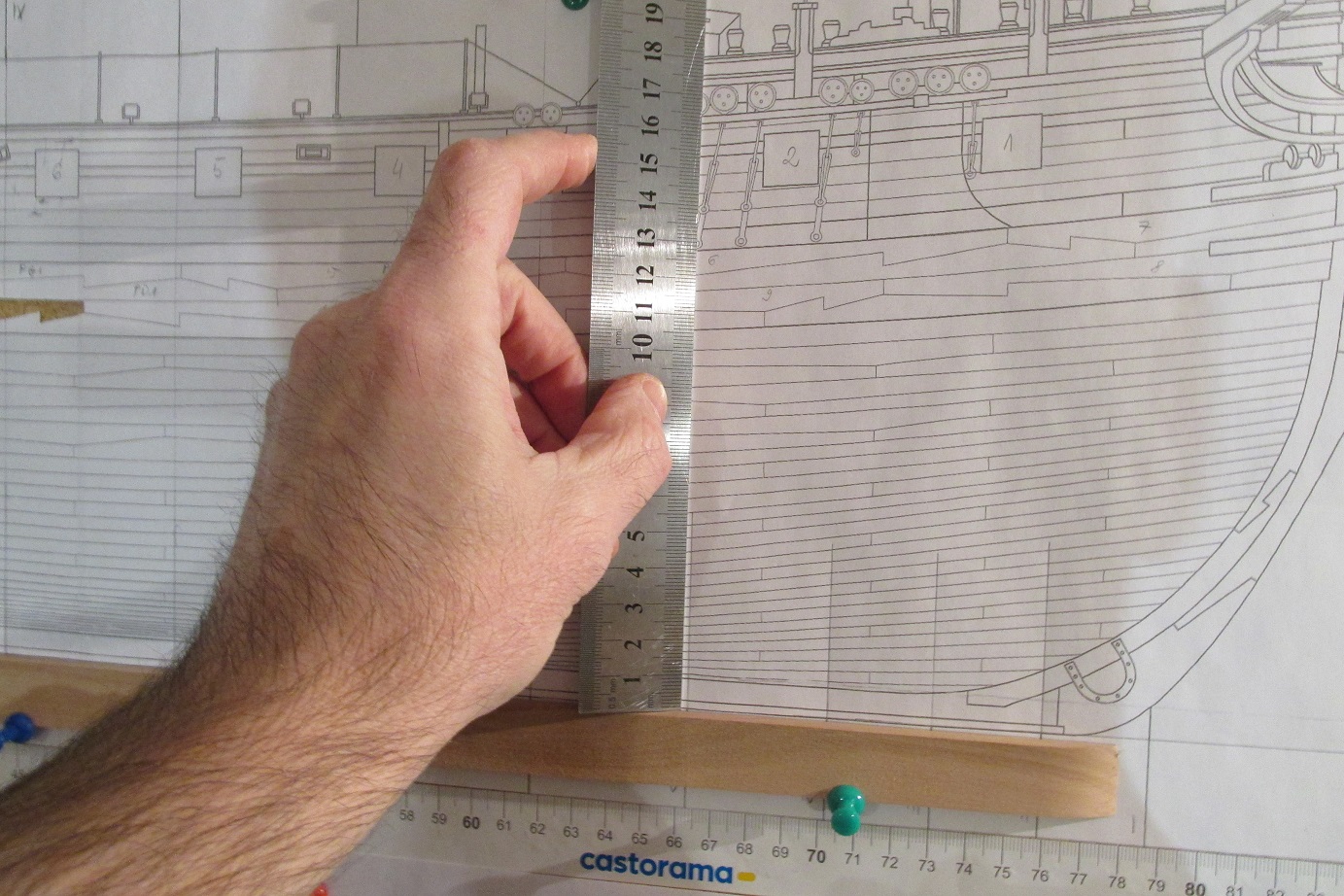

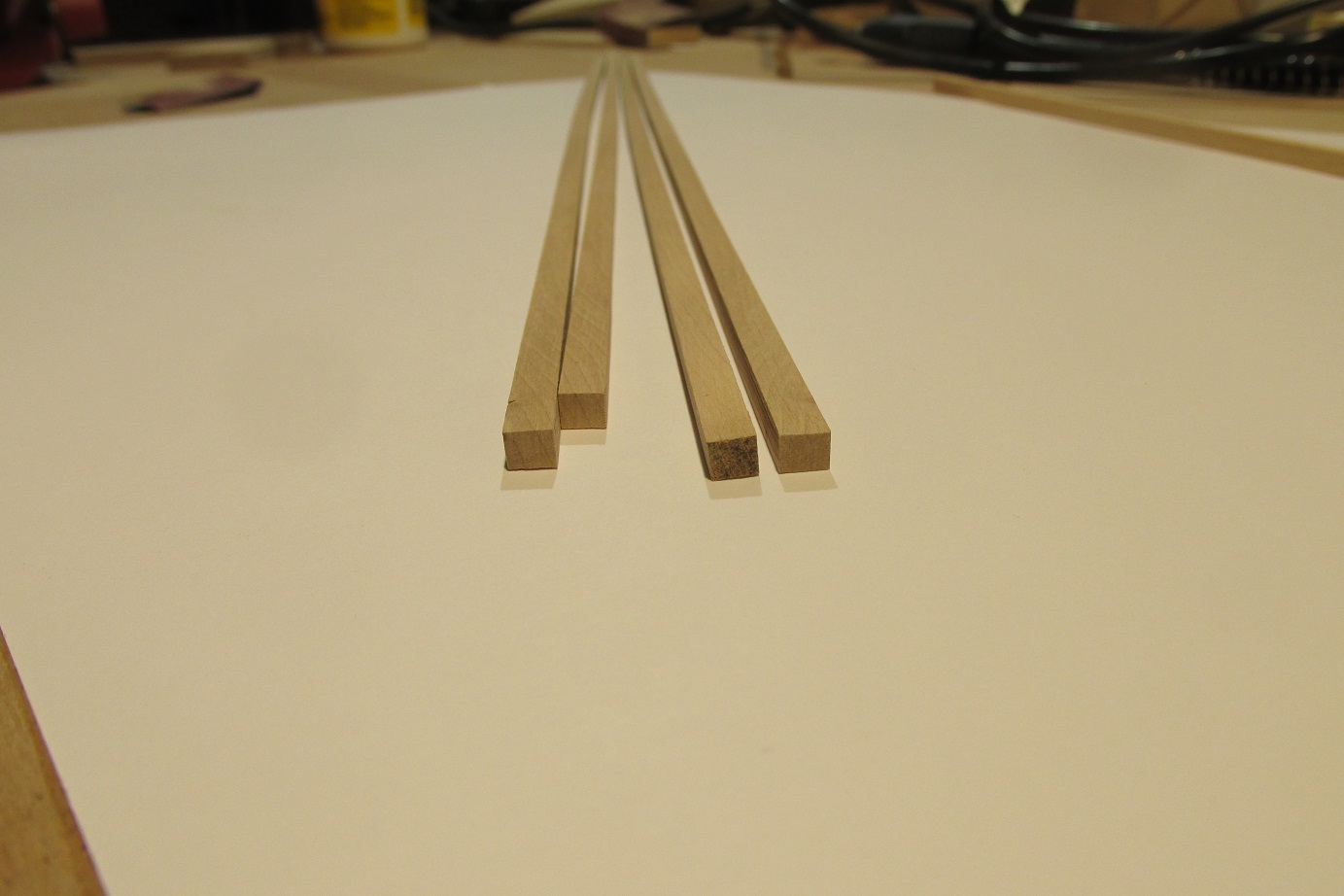

Widok wewnętrzny burty (bo taki mam też w planach) pokazuje że odległość od dolnej płaszczyzny pokładu do dolnego parapetu furty to około 10 mm. Listwa waterway-a ma 4 mm wysokości, dodając więc nad nią kolejną listwę 6 mm powinienem dostać żądaną wysokość. Przed montażem mam zamiar zwalidowwać tę wysokość uzyskaną od wewnątrz, wymiarem zewnętrznym zdjętym z planów. Nie wiem jak inni do tego podchodzą, bo niewielu się tym chwali , ale ja próbuję sobie rodzić tak jak na poniższych zdjęciach. Jak widać walidacja na jednej z furt wypadła pozytywnie

[ralfee3]

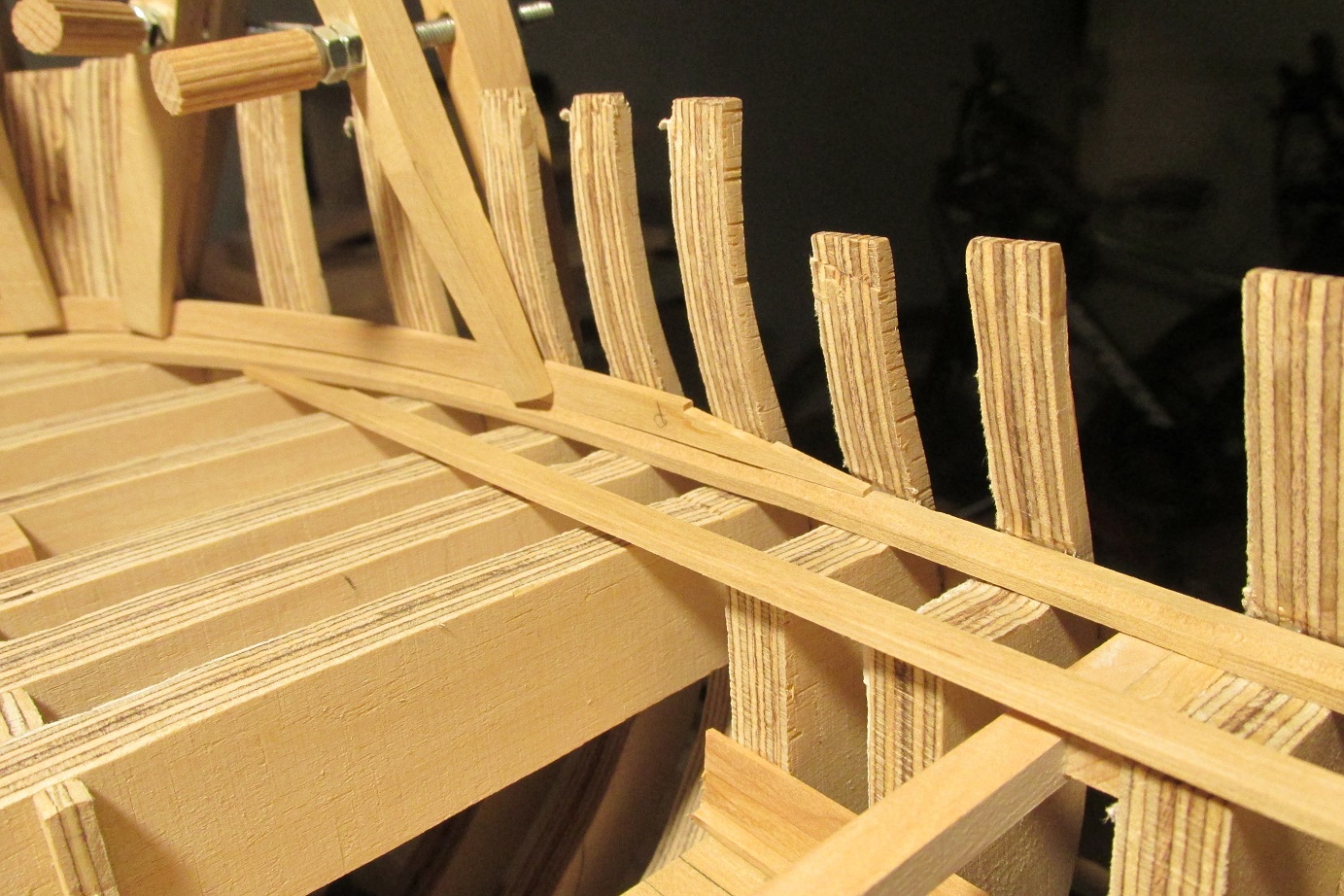

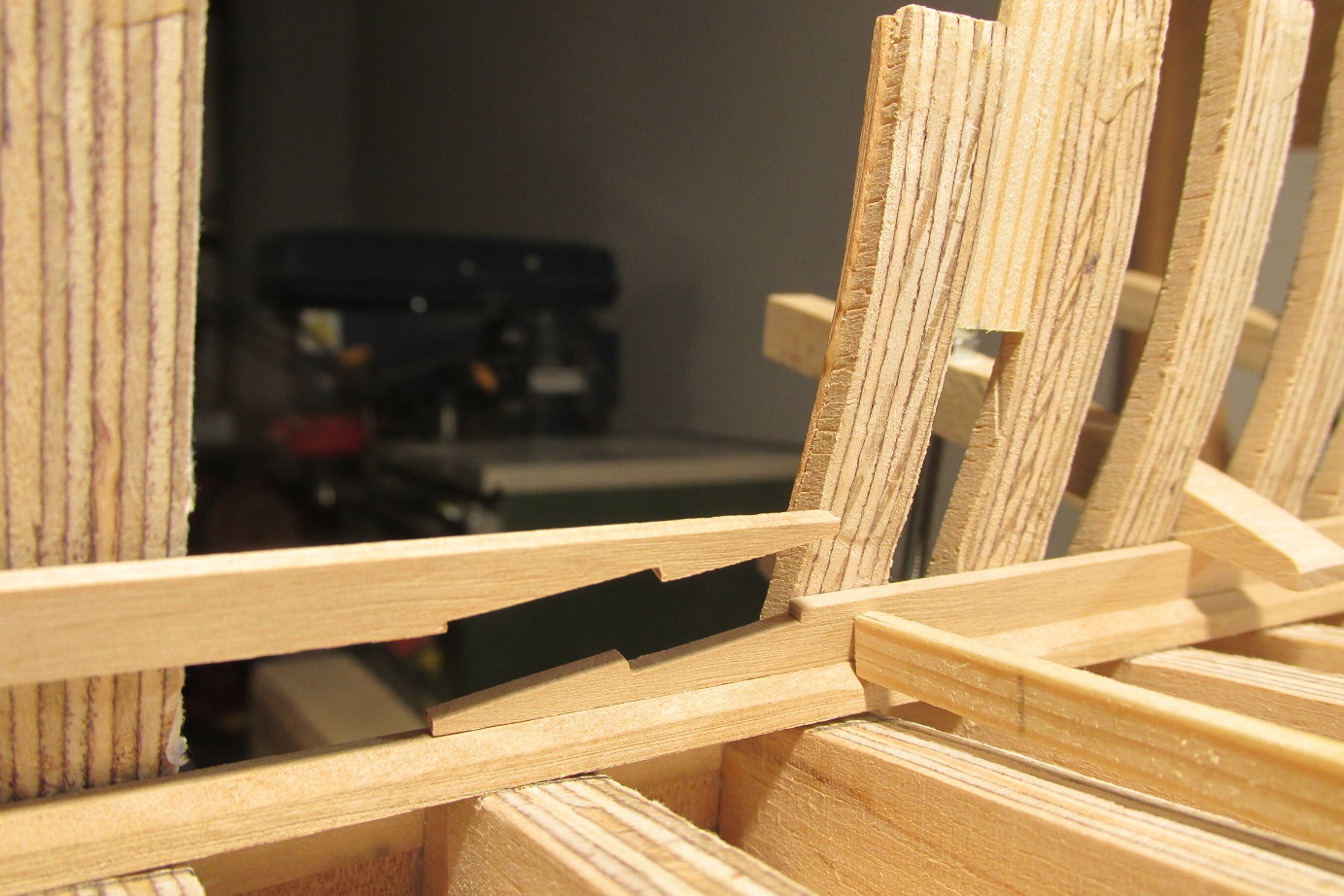

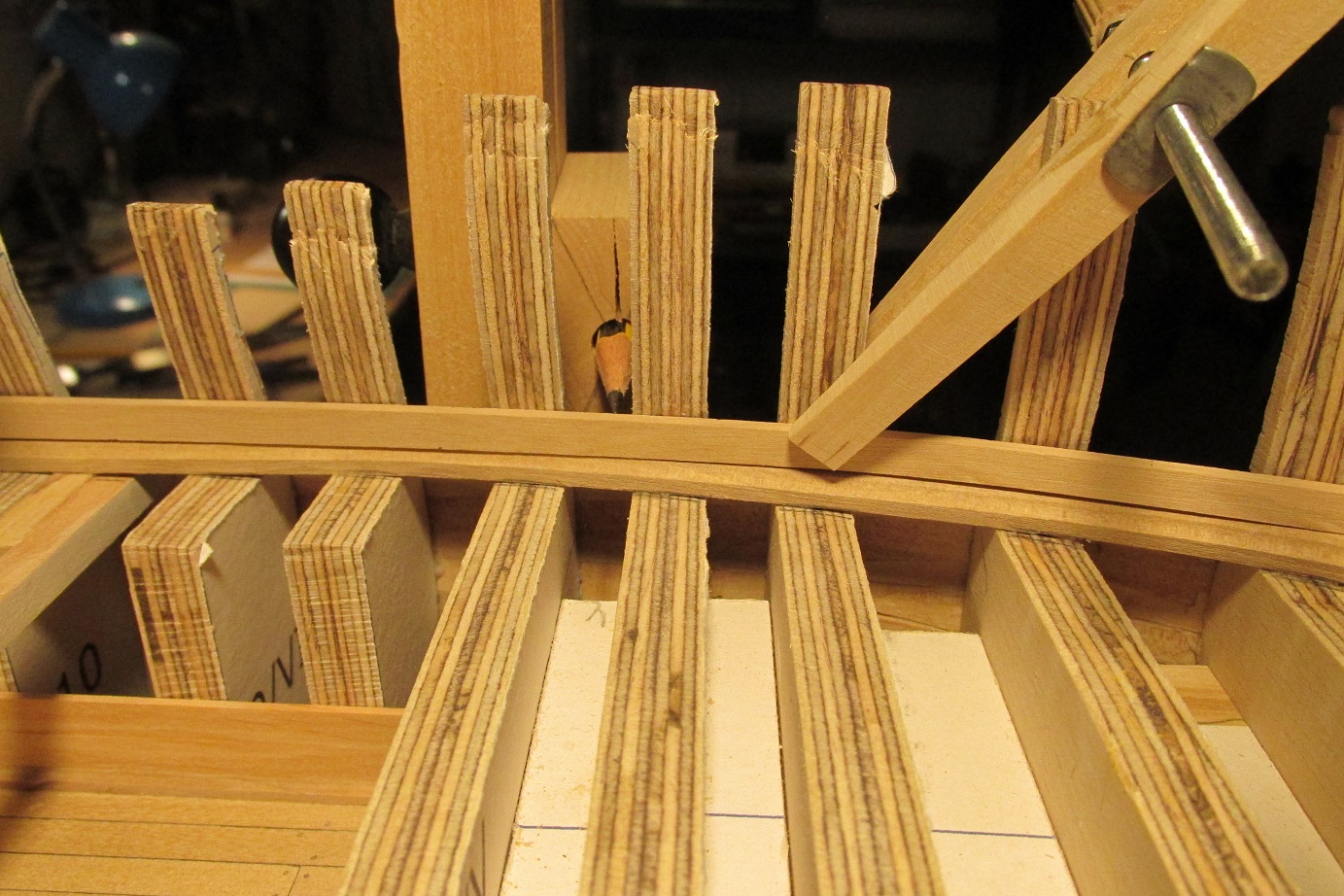

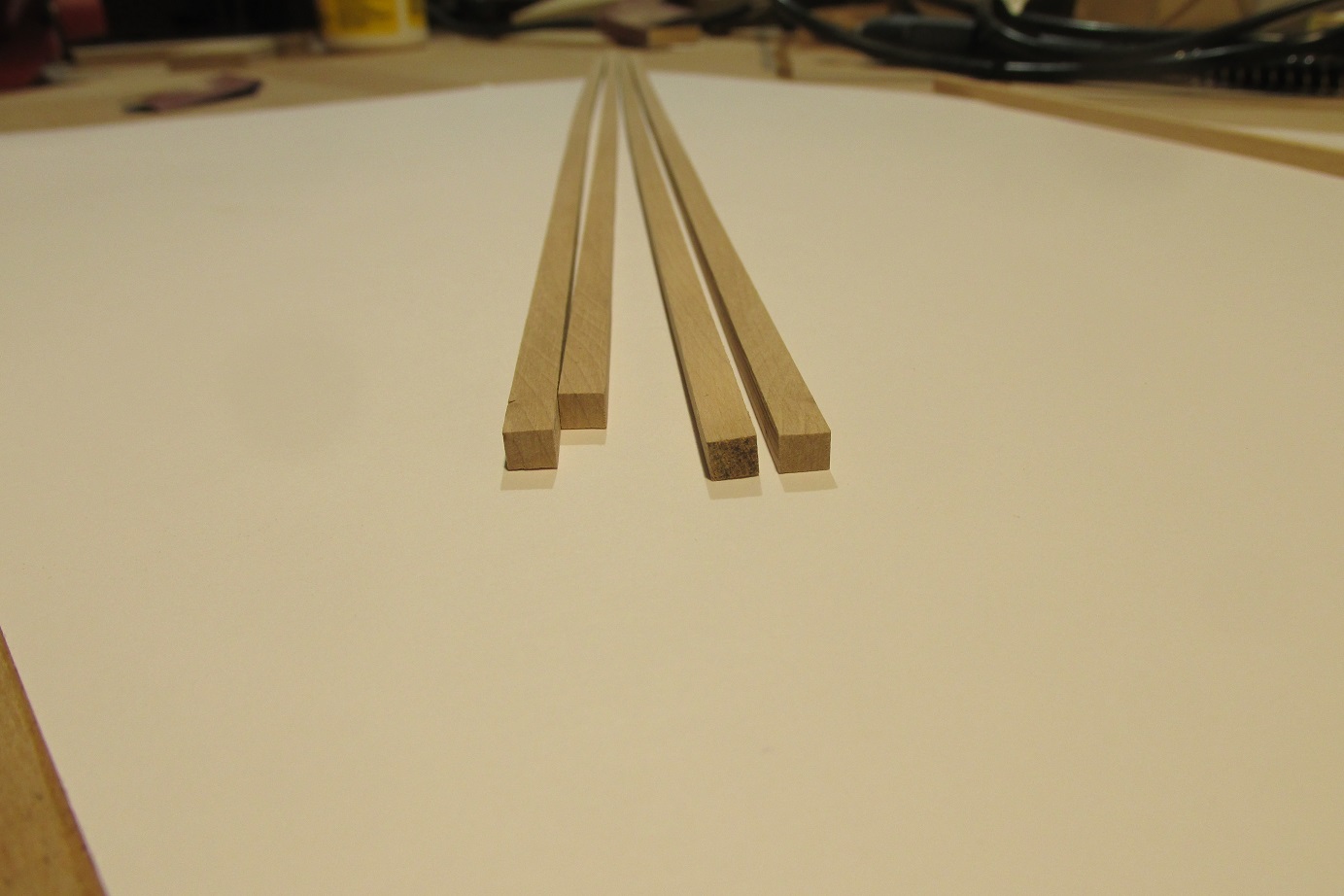

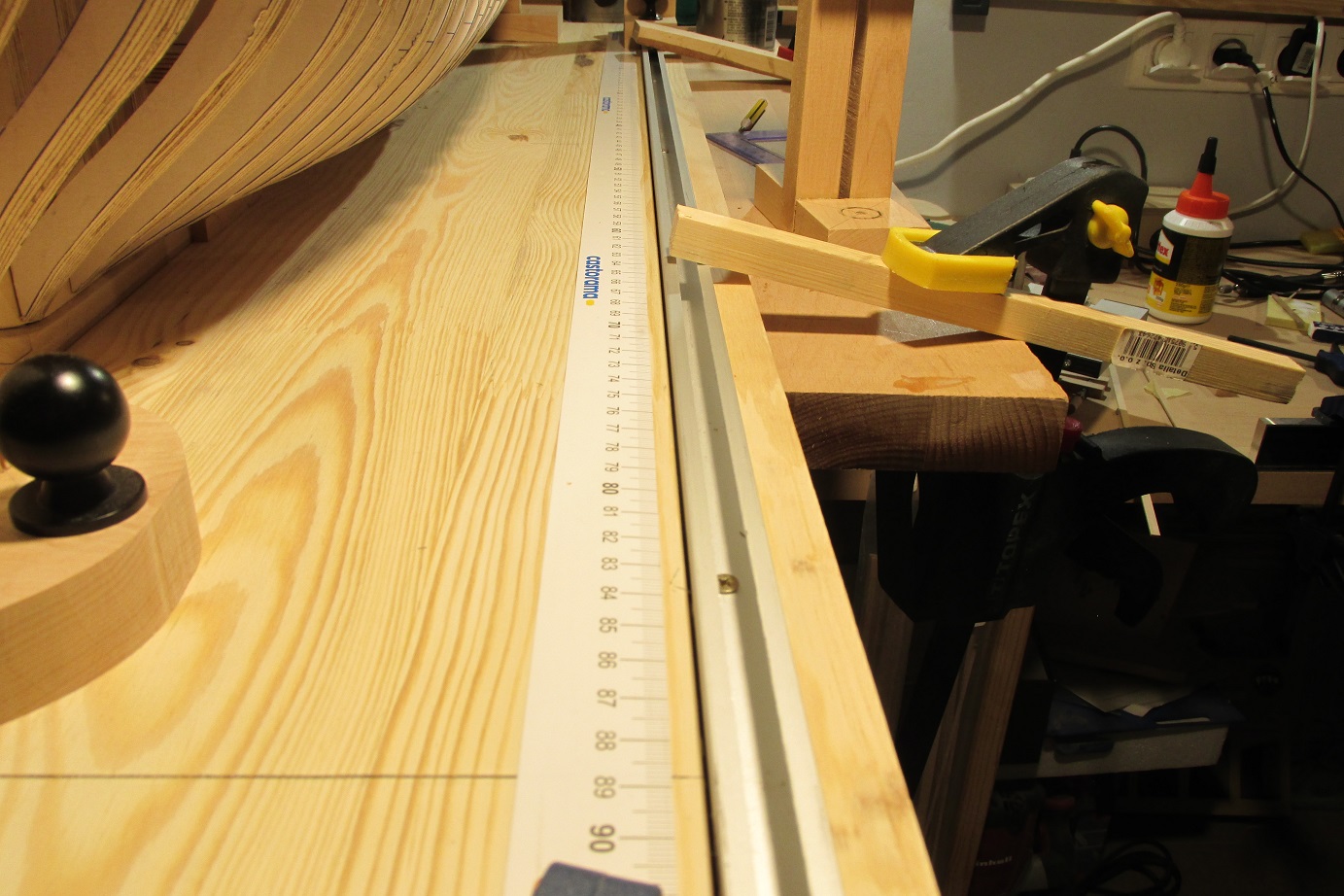

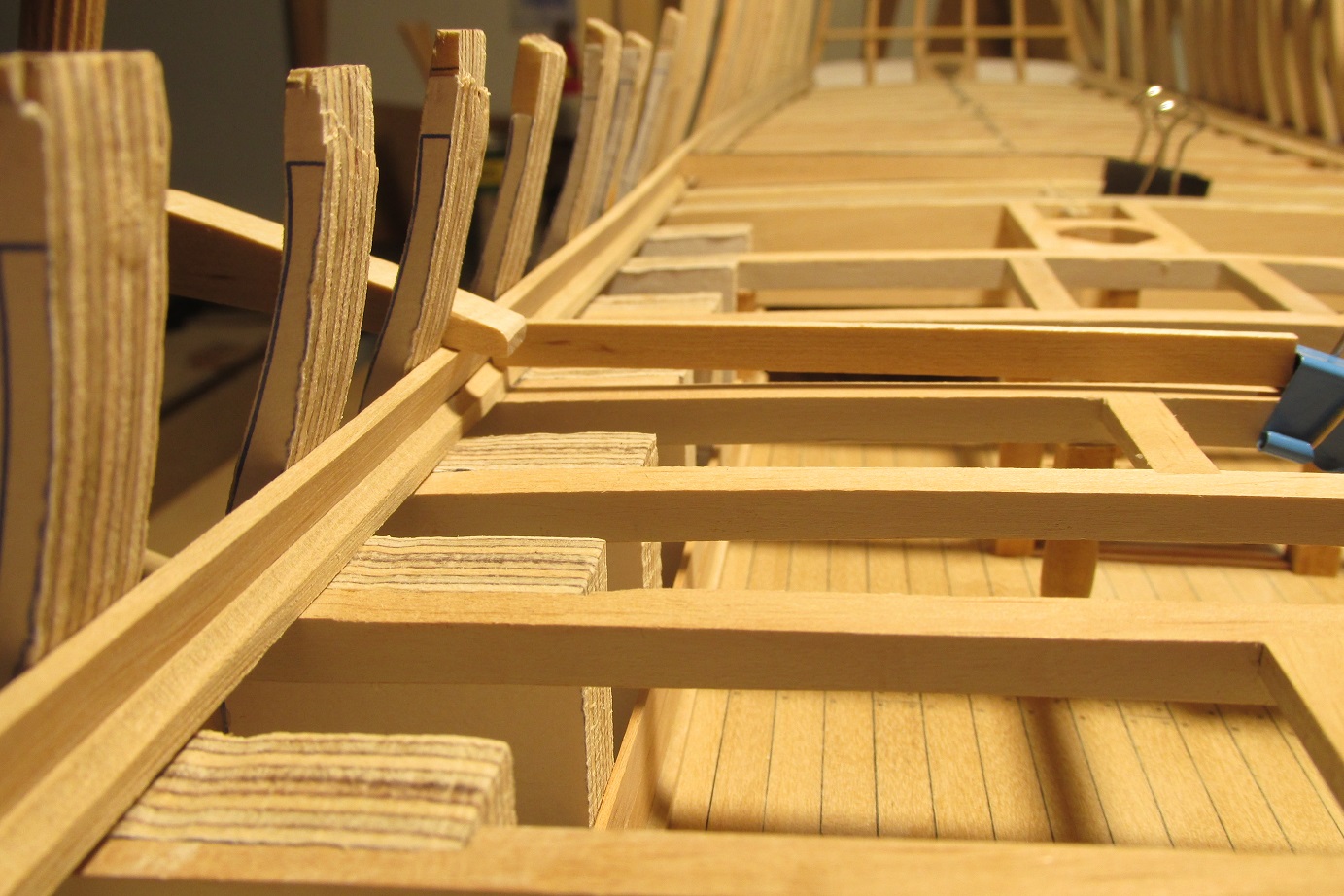

Kilka fotek z montażu pierwszej listwy poszycia wewnętrznego nadburcia.
