Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Dzięki Panowie.

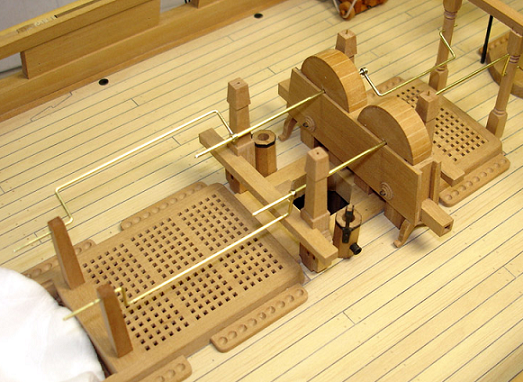

Tomku, dla mnie to nie jest problem, bo myślę, że nigdy nie dowiemy się jak wyglądał dokładnie kabestan na HMS Enterprize. Poza tym wymiary i kształty będę brał z planów Enterprize, rysunki Eda Tostiego służą mi tylko do tego aby zrozumieć budowę i działanie kabestanu. Myślę też, że 20 lat w tamtych czasach to pod względem rozwoju technicznego to jak 6 miesięcy dzisiaj, więc można przypuszczać, że kabestany na obu tych fregatach nie różniły w bardzo. Ale zastanawia mnie inna rzecz, skoro mówimy o różnicach. Myślałem o pompach. Na fregacie Sphinx (1775), HMS Pandora (1779), HMS Naiad (1797) są, jak widzę pompy (korbowe) jak na poniższym zdjęciu. Natomiast w planach HMS Enterprize takiej nie ma, czy to możliwe żeby ta właśnie fregata różniła się tak bardzo od pozostałych tej samej klasy i z tego samego okresu?

pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Emerjan
Posty: 9
Rejestracja: 13 wrz 2019, 09:03

Re: kolejny HMS Enterprize - ralfee

Post autor: Emerjan »

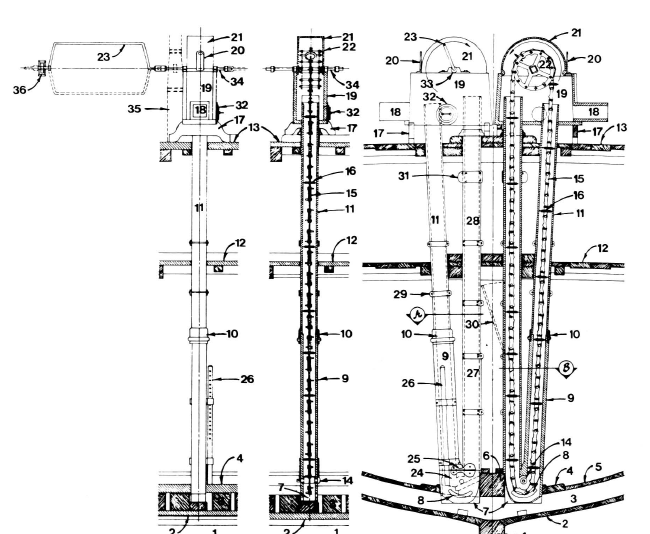

Rafał to są pompy łańcuchowe składające się z dwóch rur biegnących od zenz aż do pokładu wewnątrz których biegł łańcuch z podwieszonymi co kawałek "denkami wiaderkowymi" wyłożonymi skórą celem uszczelnienia. Na dole i u góry były zębatki umożliwiające ciągnięcie całego słupa wody do góry. Taki słup wody mógł mieć kilka metrów a więc duży ciężar. Stąd korby są bardzo duże bo musiało je obsługiwać kilku chłopa. Masz rację że dziwne że jest że nie ma jej na Twoim okręcie. Pompy takie tym okresie były montowane nie tylko na fregatach ale również na okrętach 6 klasy - mam na myśli okręty z klasy łabędzi. Jak coś znajdę w temacie to się podzielę wiadomościami. Pozdrawiam Janek
Awatar użytkownika
ralfee3
Posty: 25
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Janek, wielkie dzięki za odpowiedź, utwierdziłeś mnie w przekonaniu, że powinienem taką pompę wykonać. Zasadę działania znam, ale nie wiedziałem że tak się nazywają te pompy.

pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 25
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

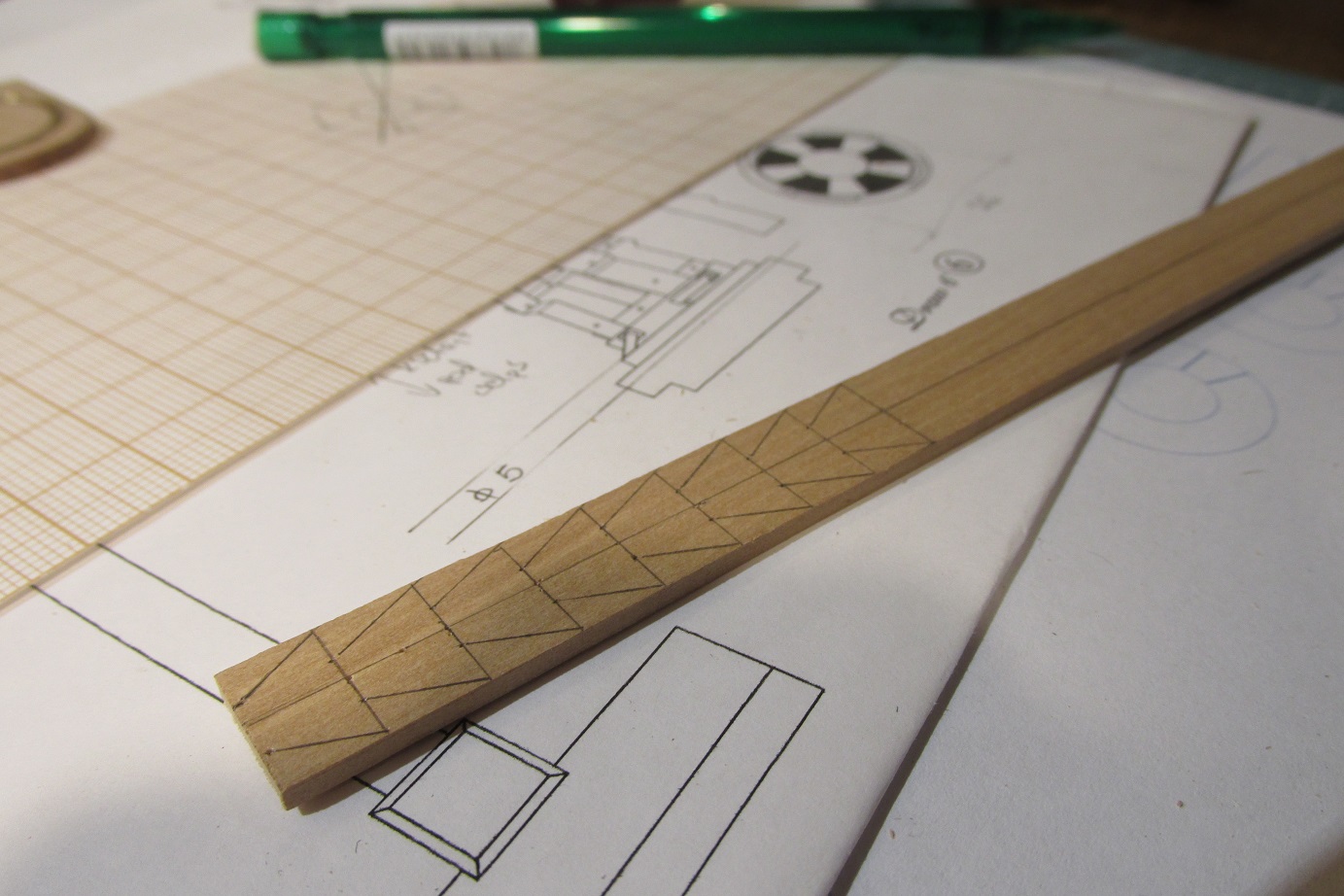

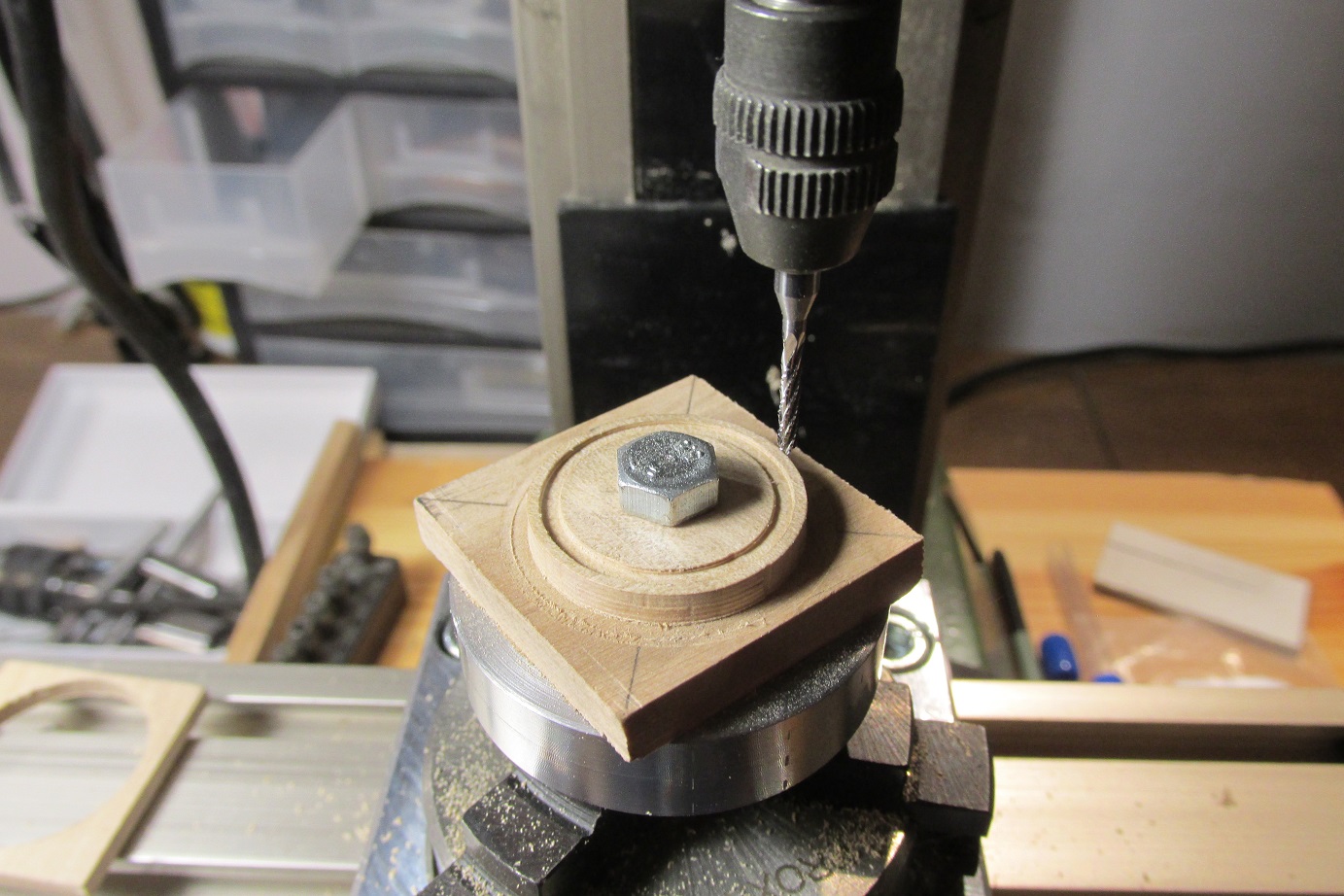

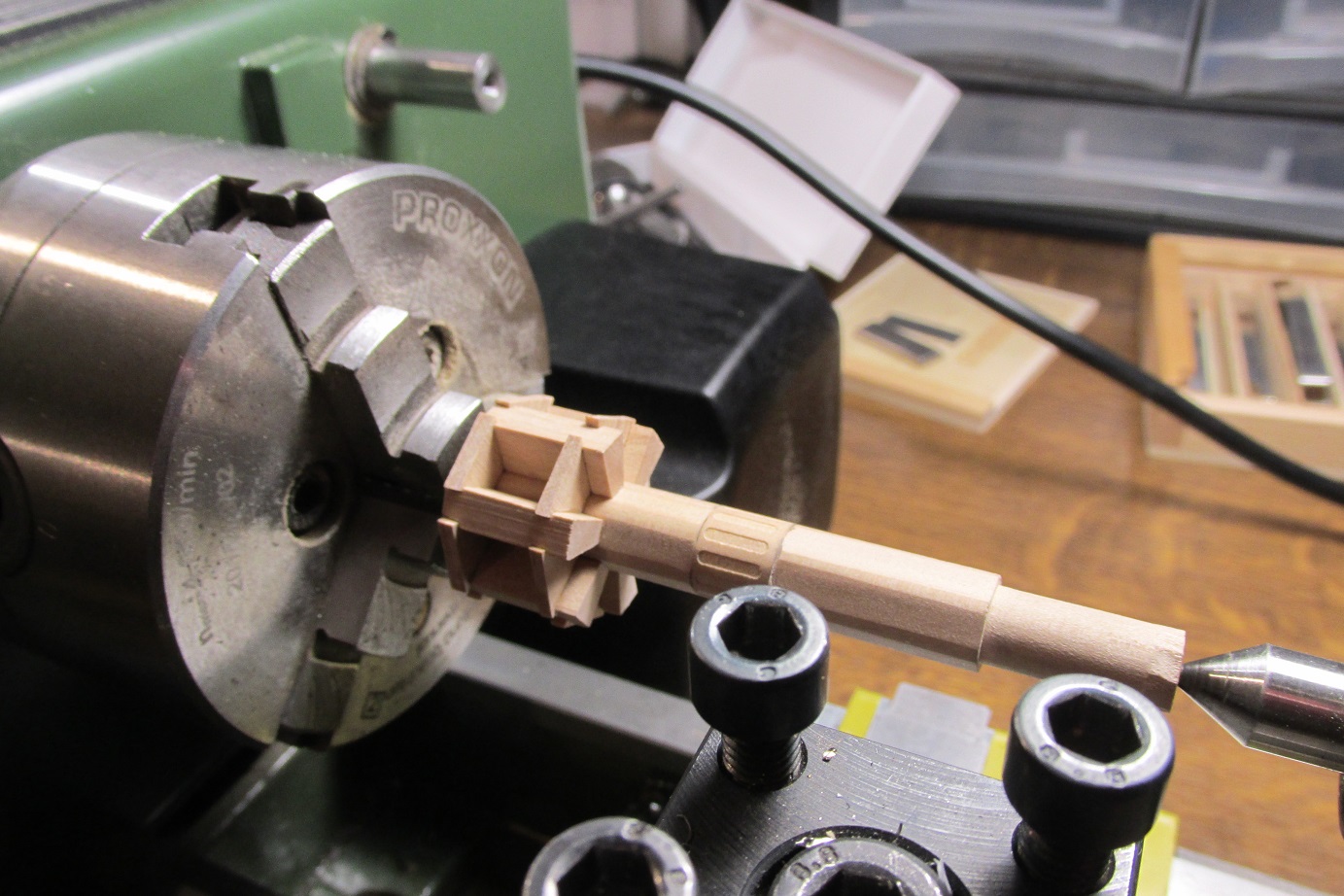

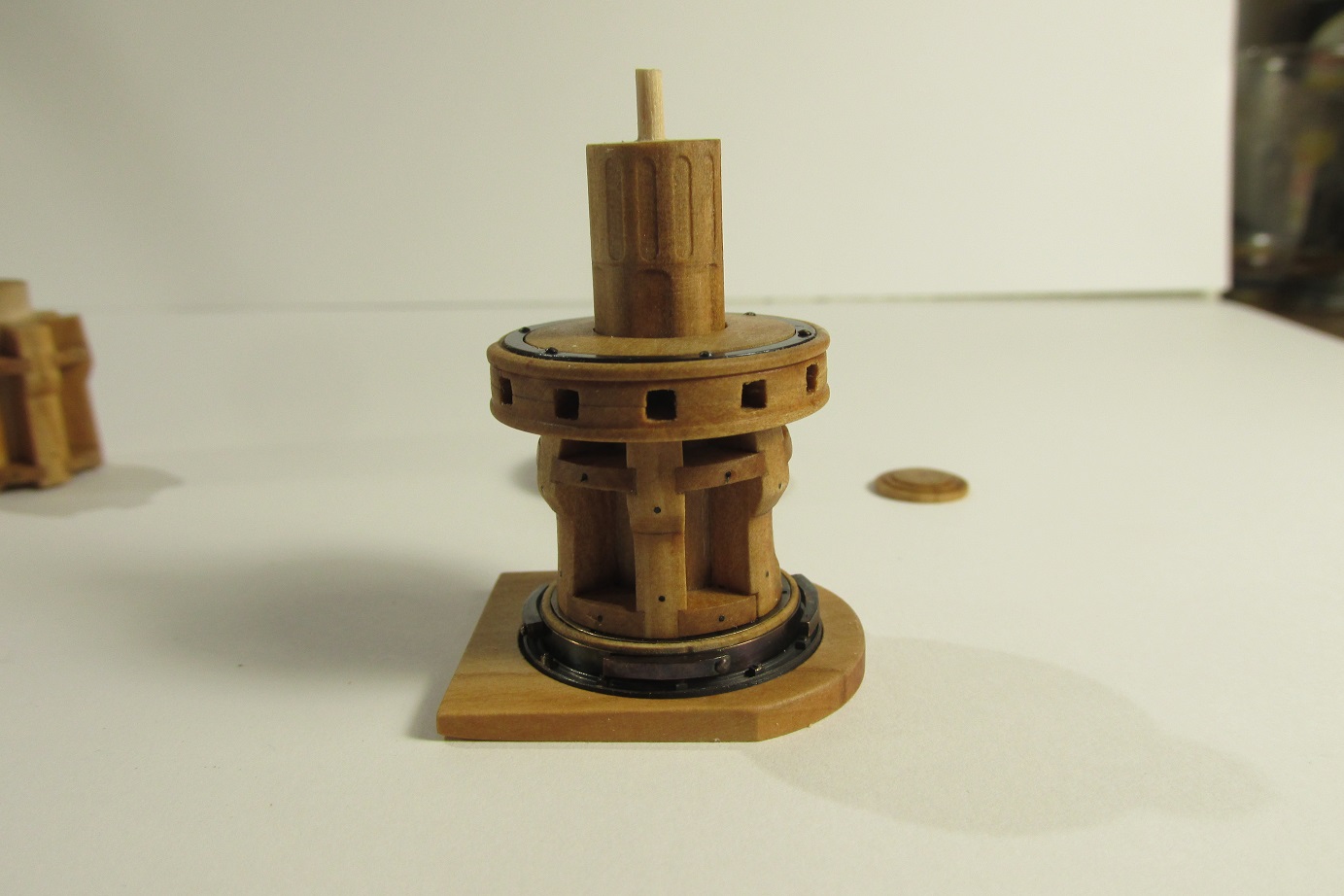

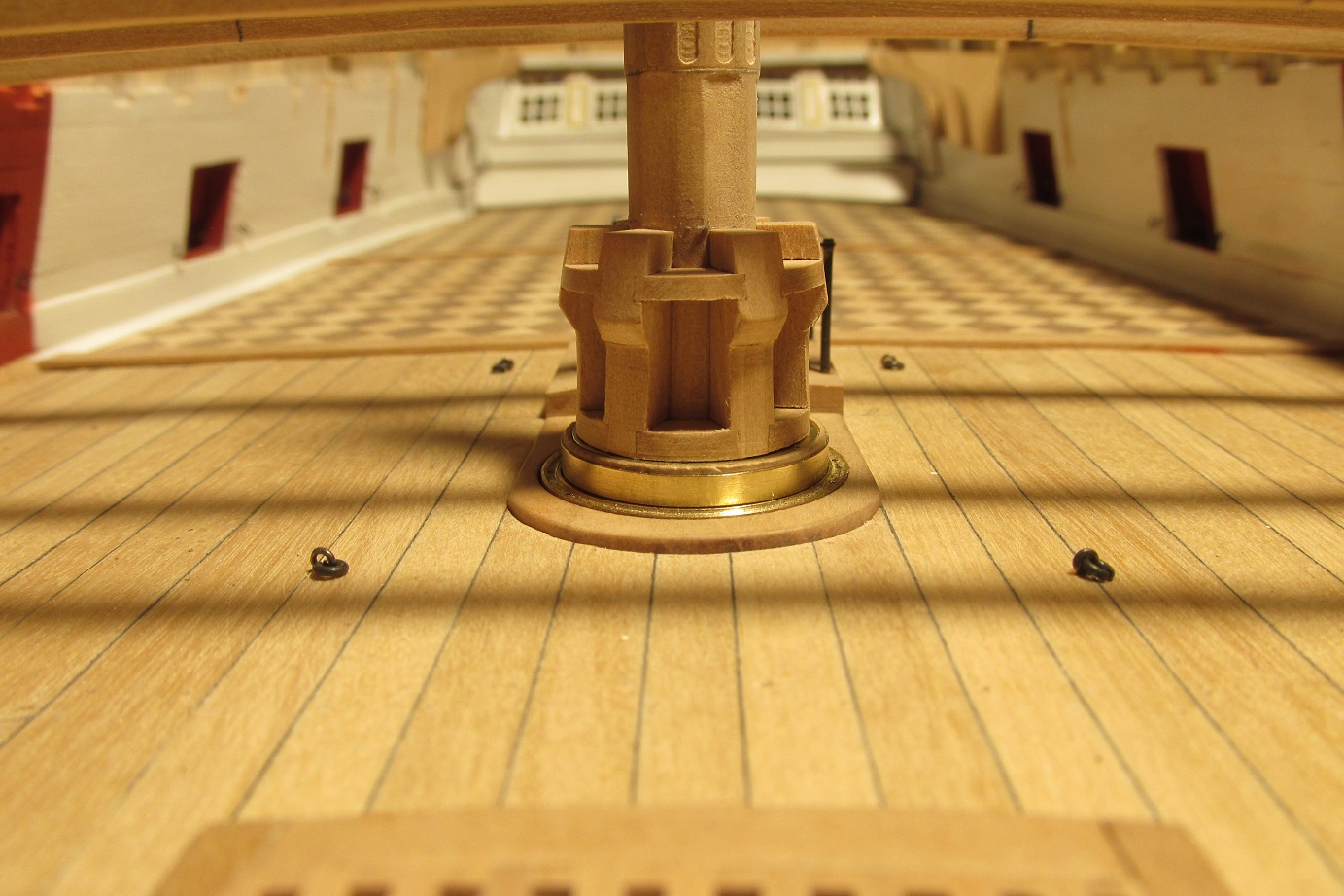

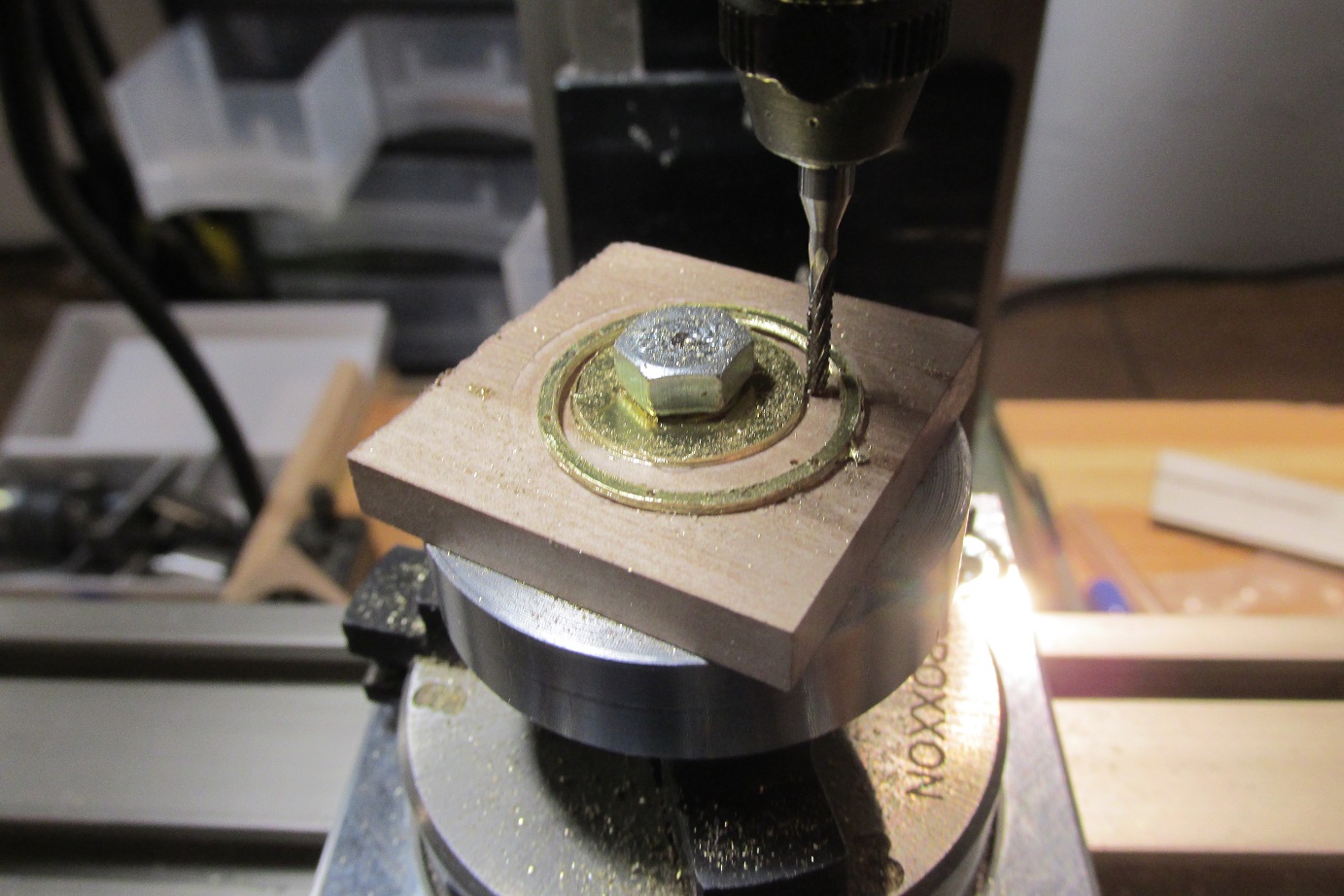

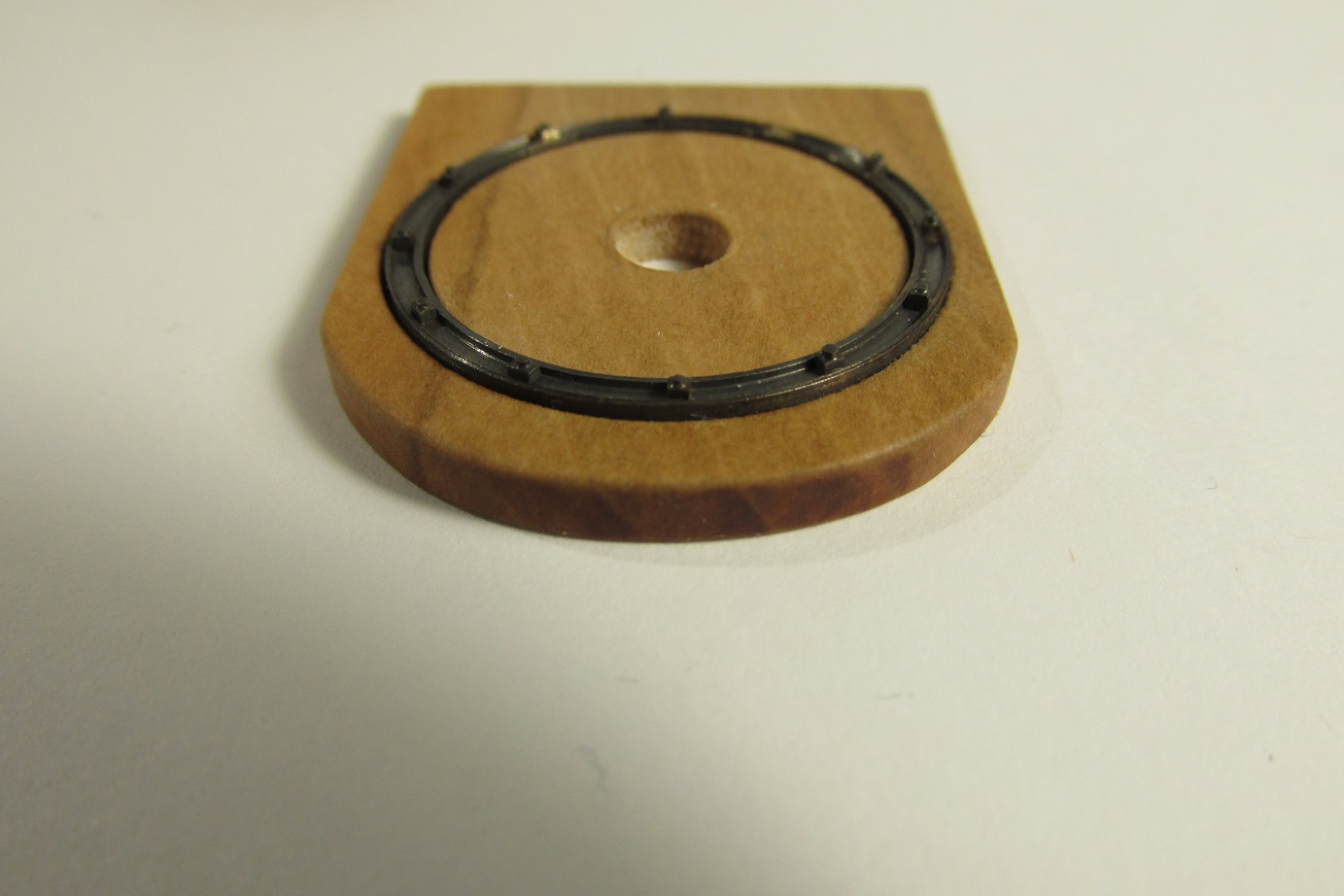

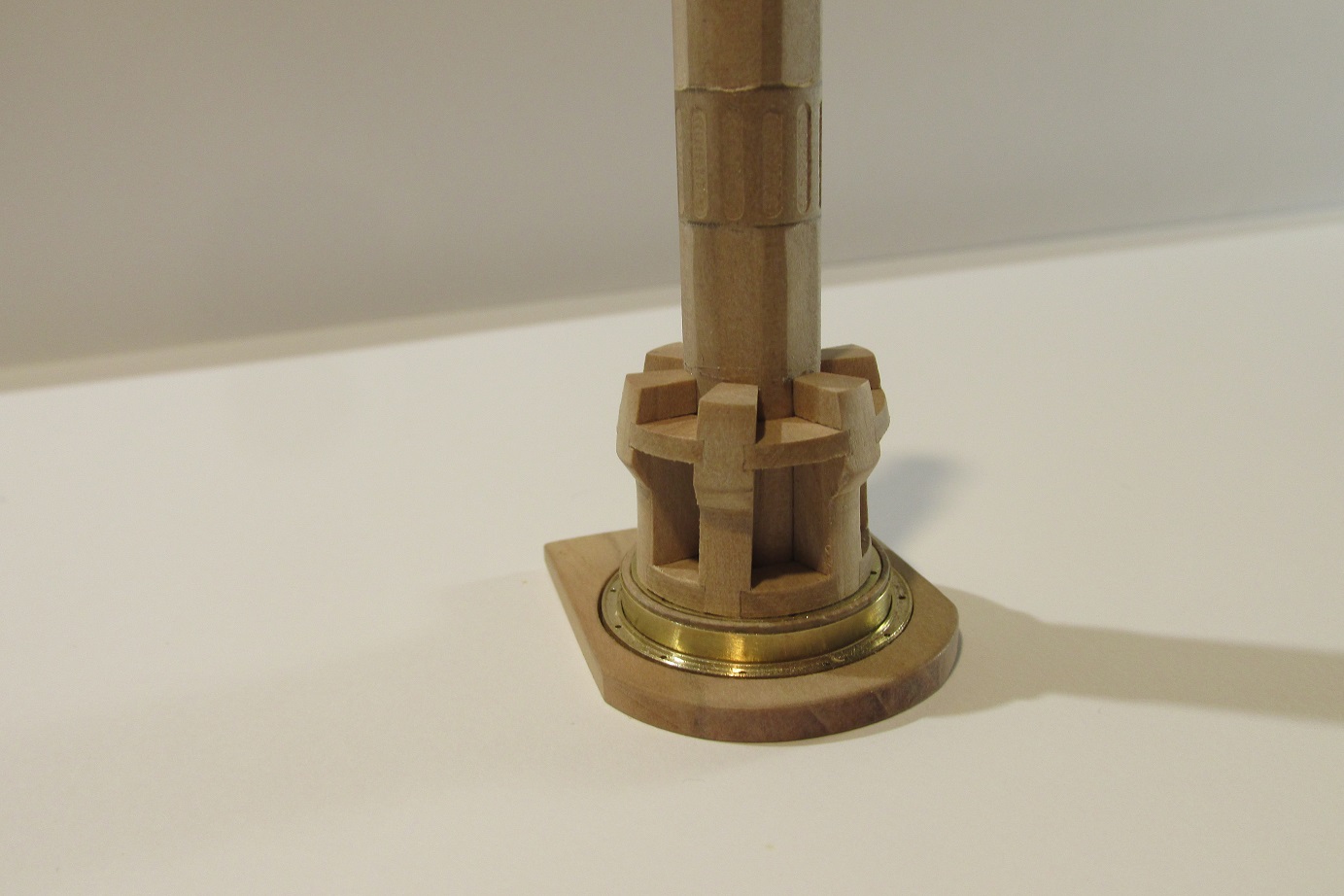

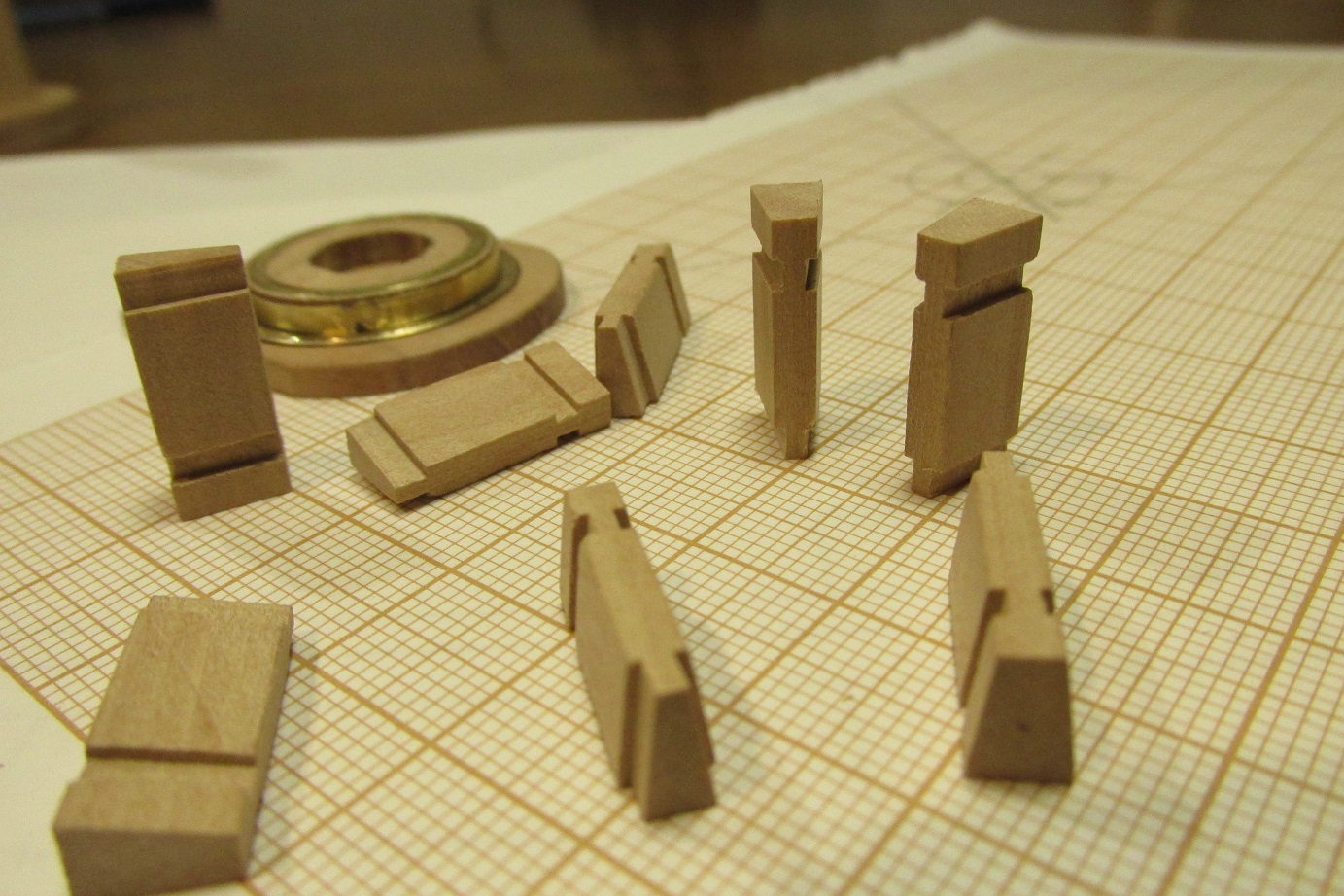

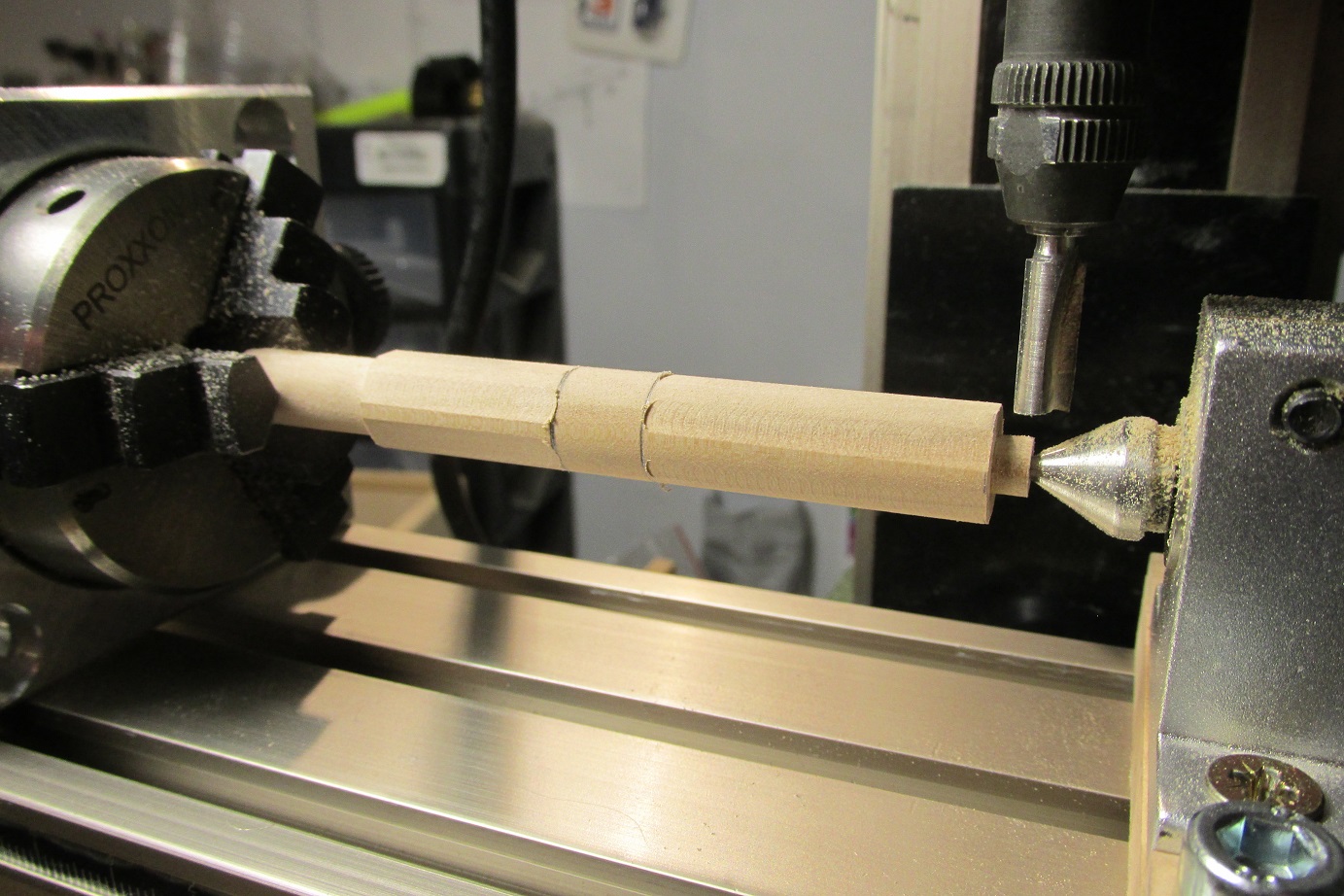

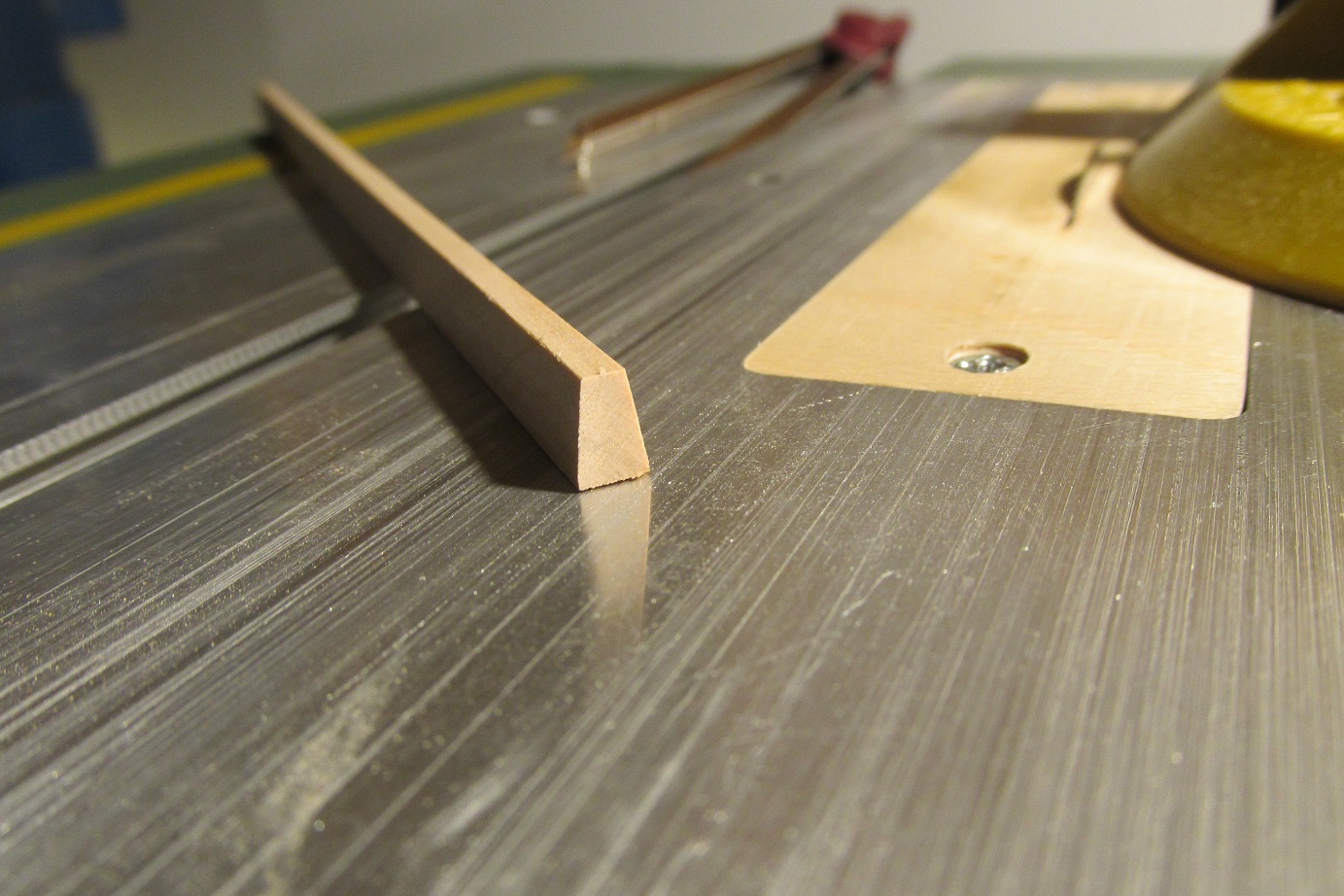

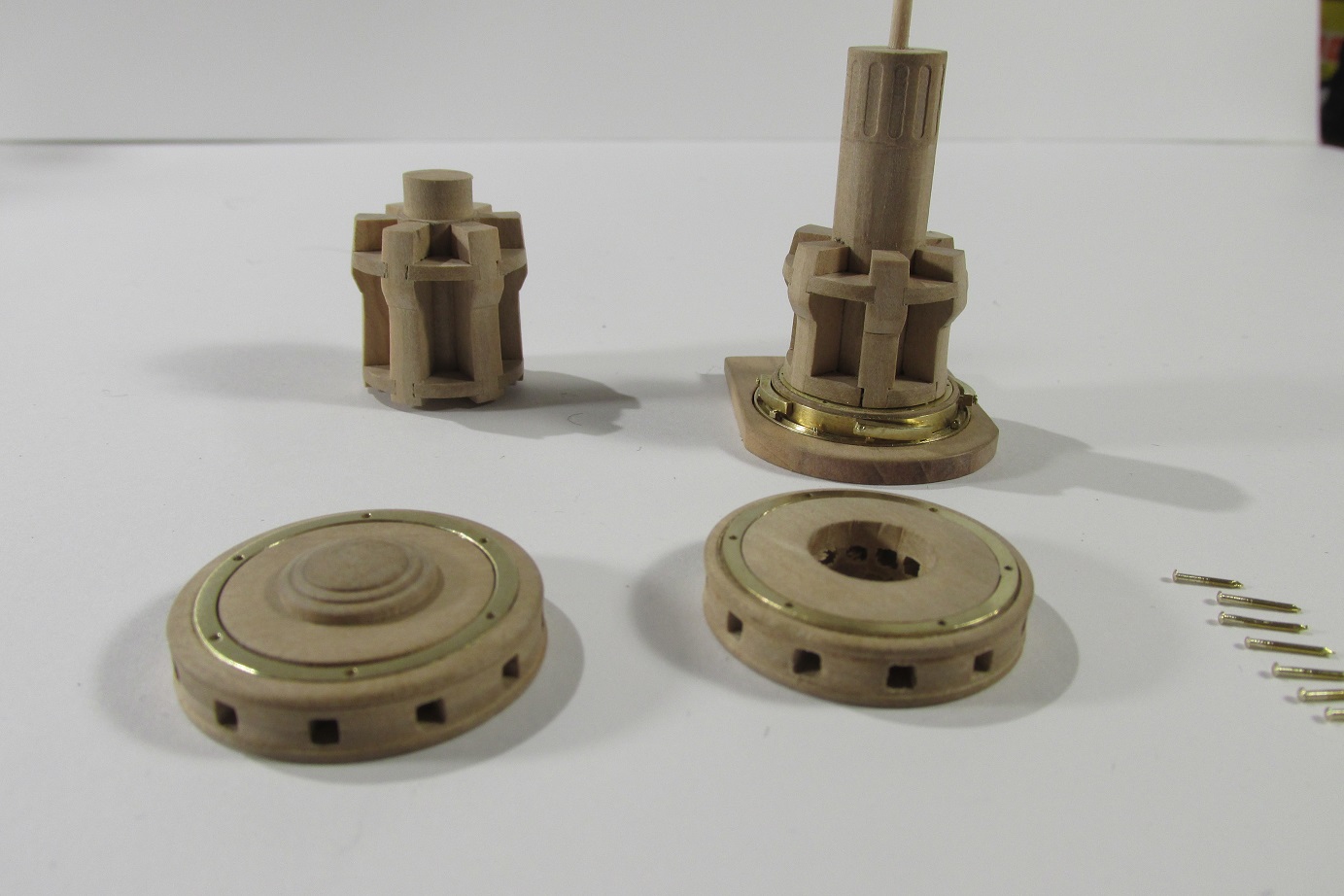

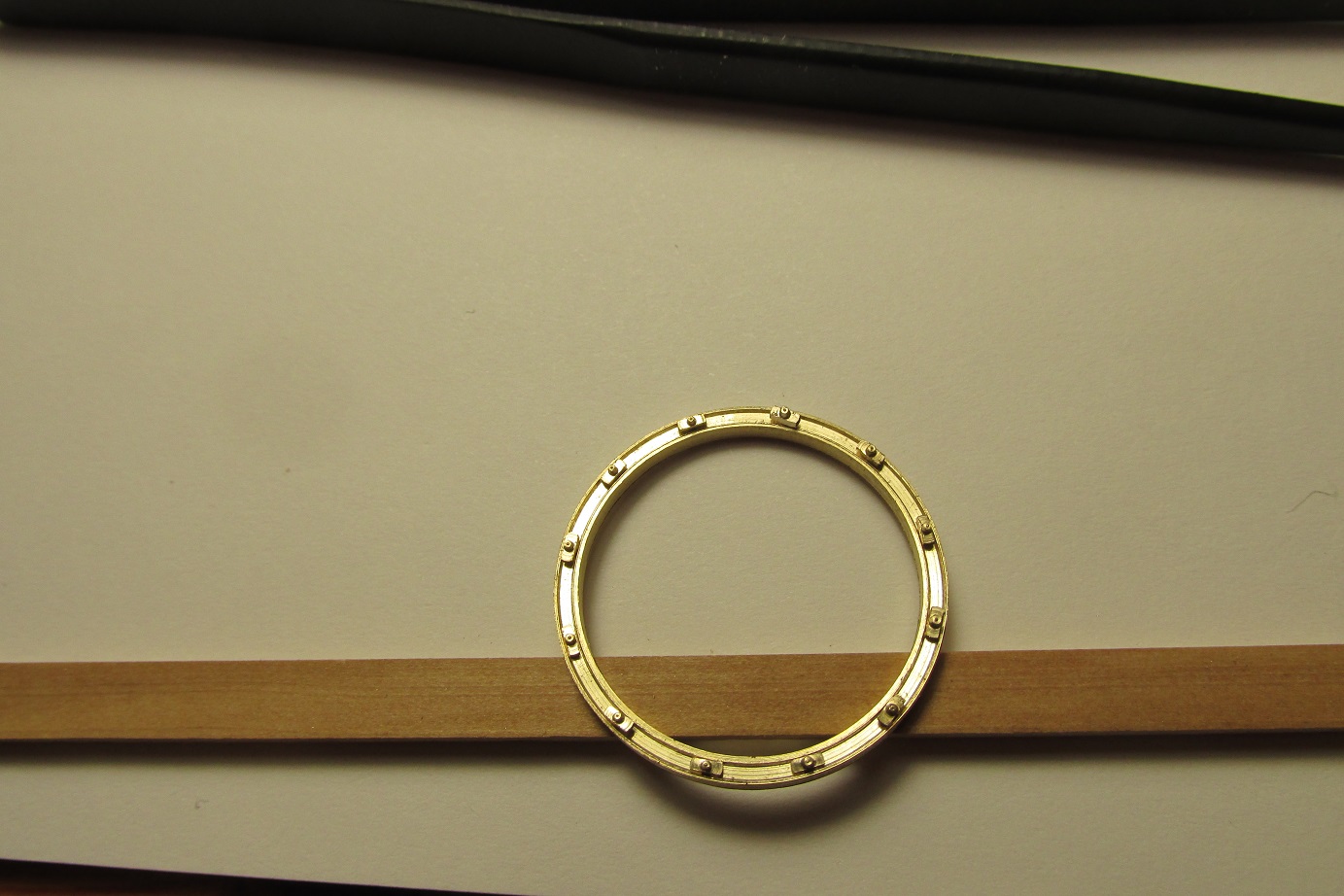

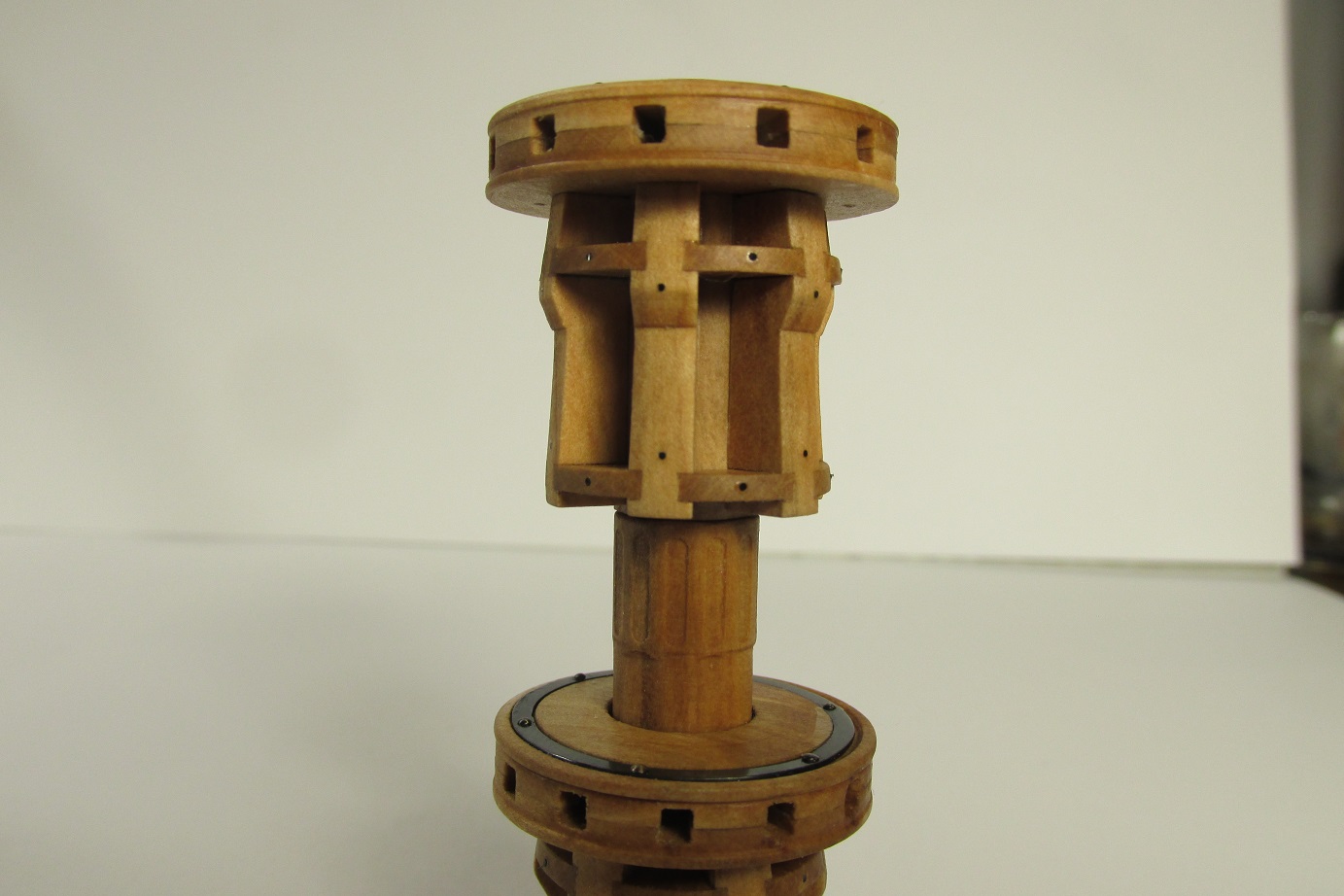

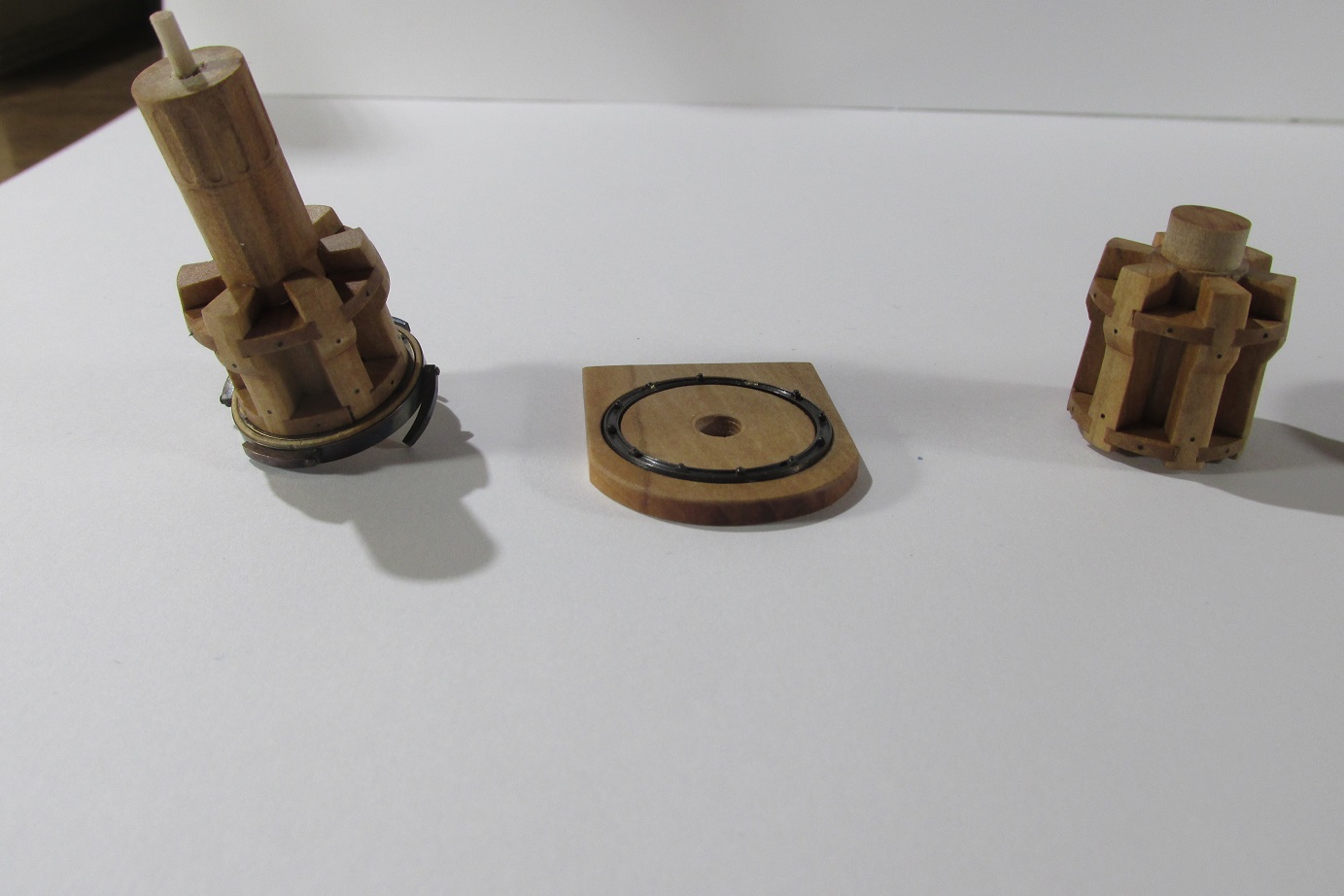

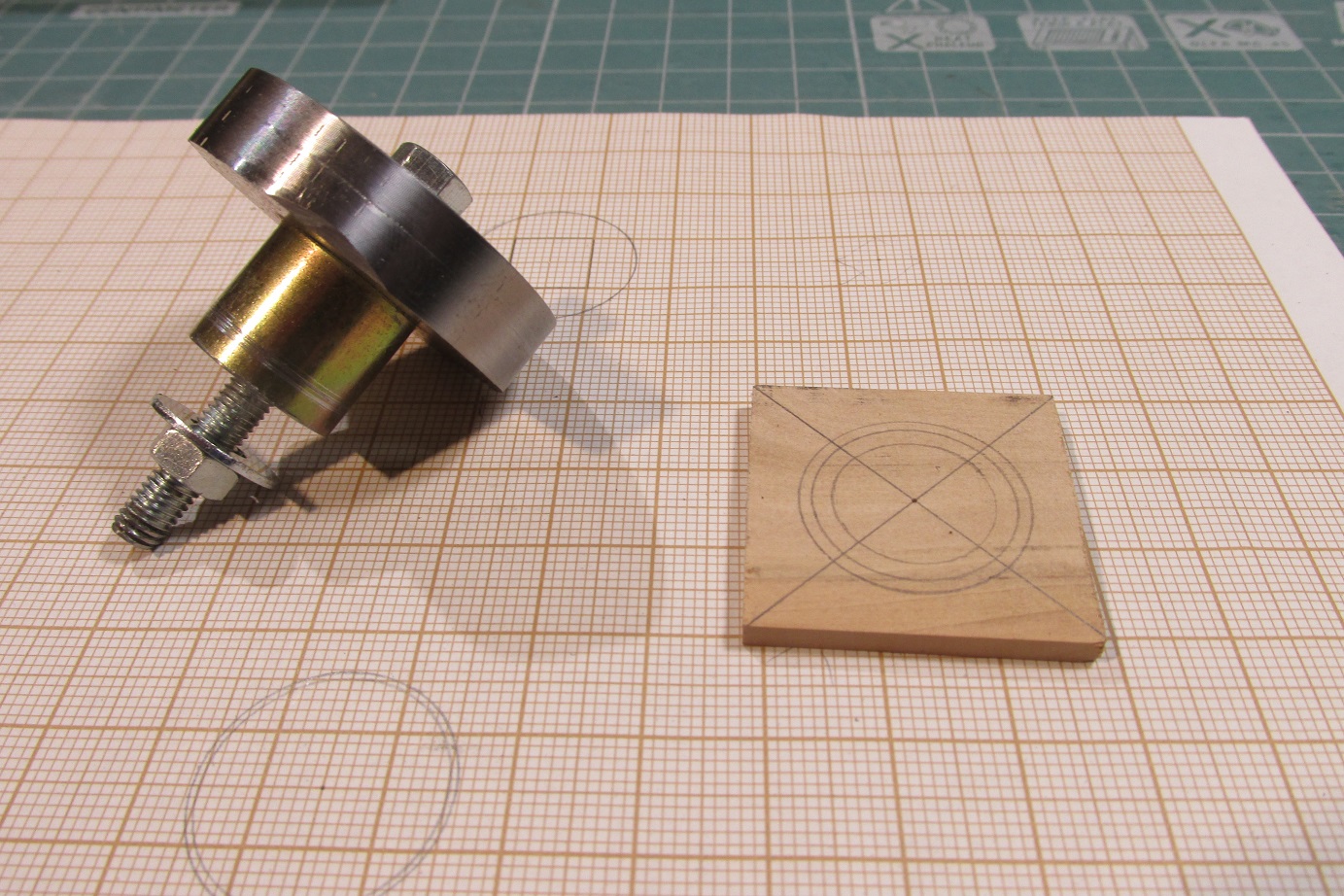

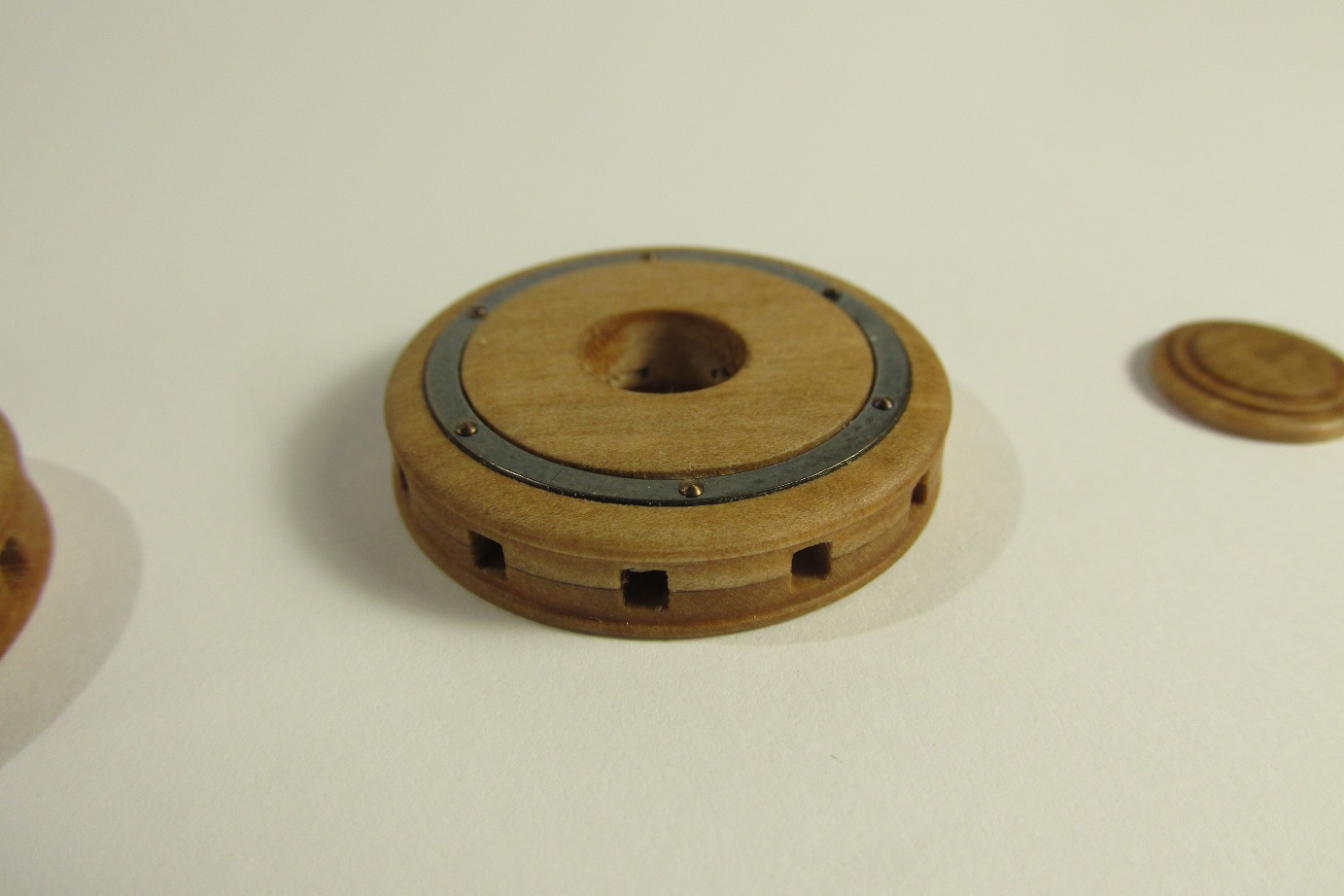

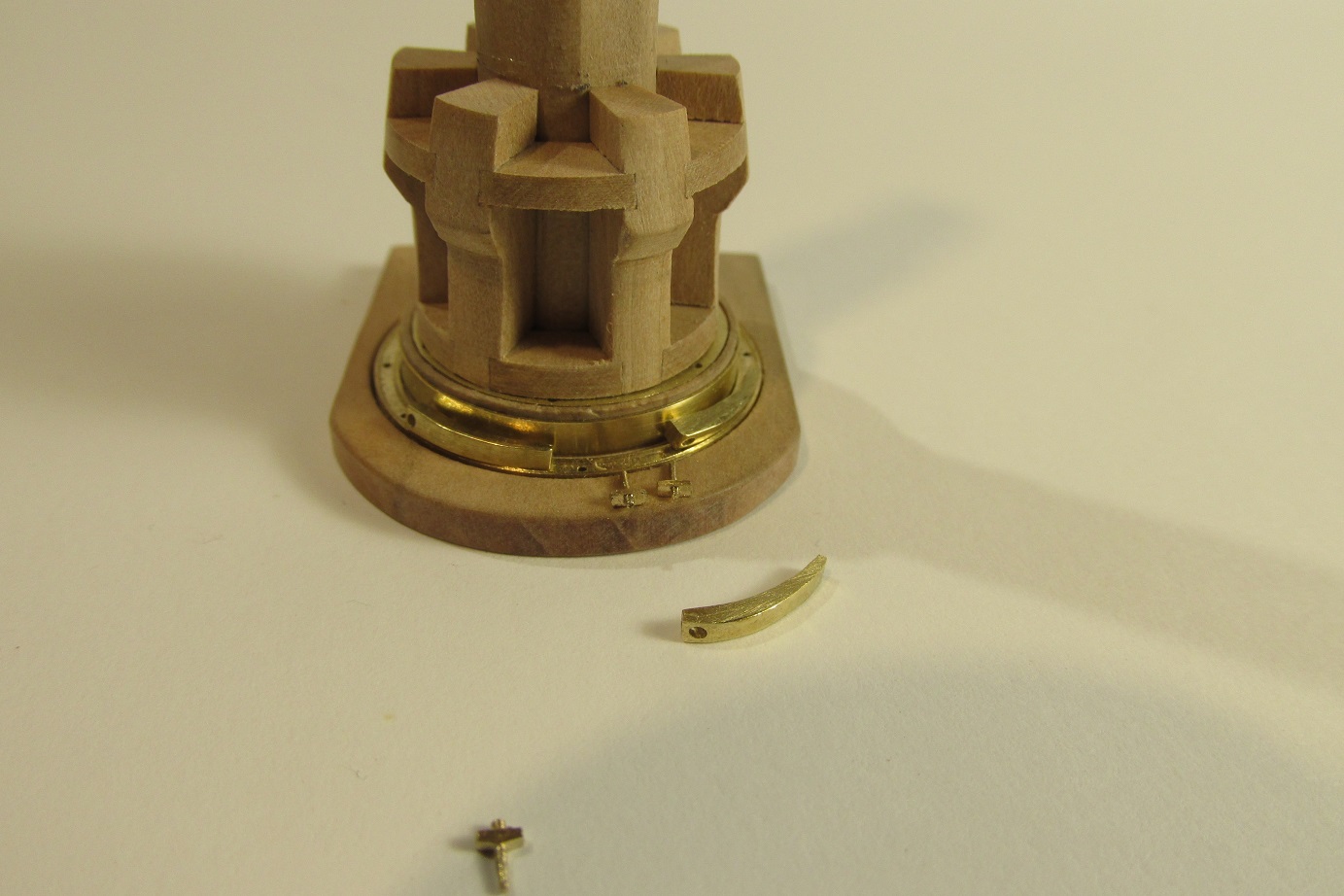

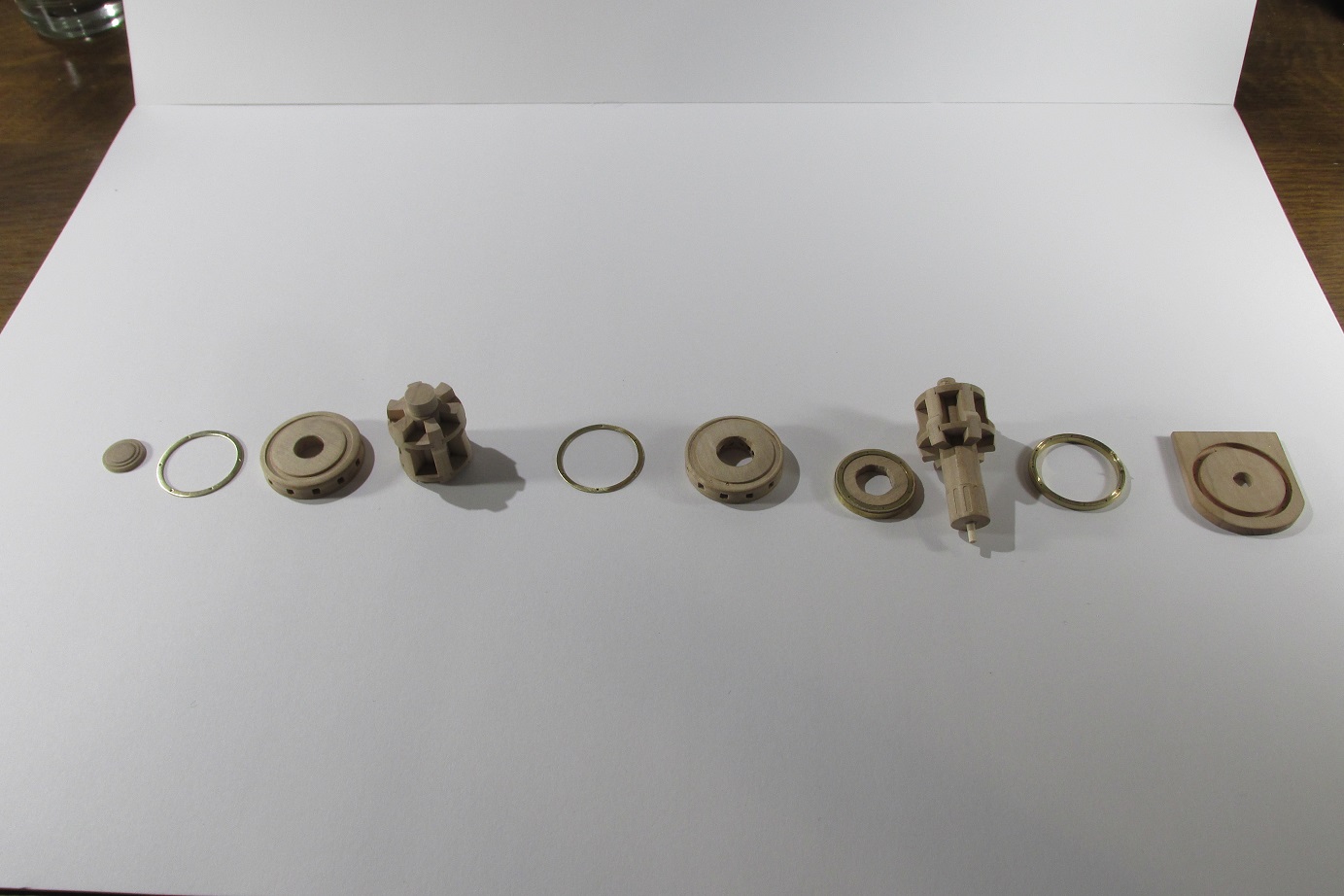

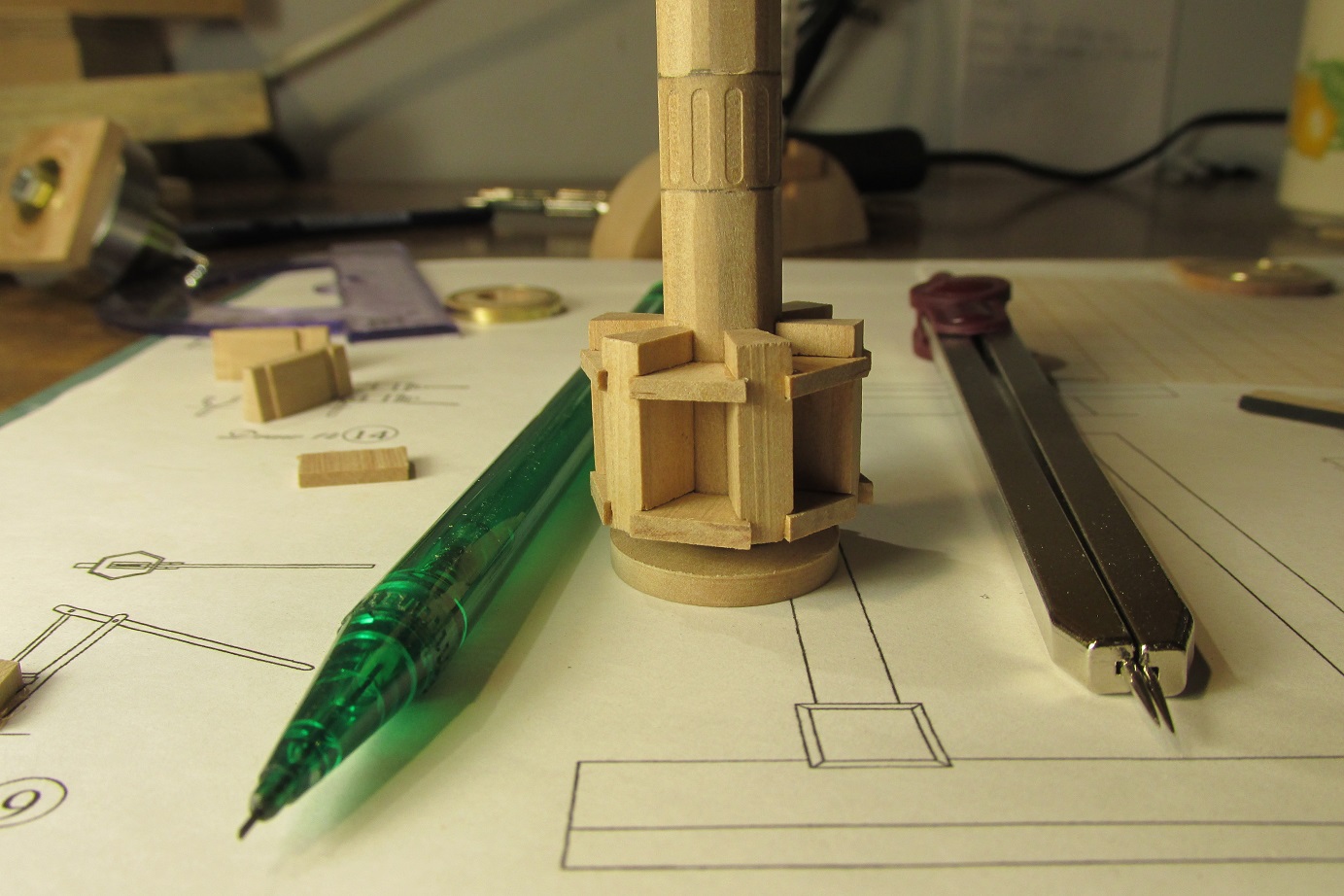

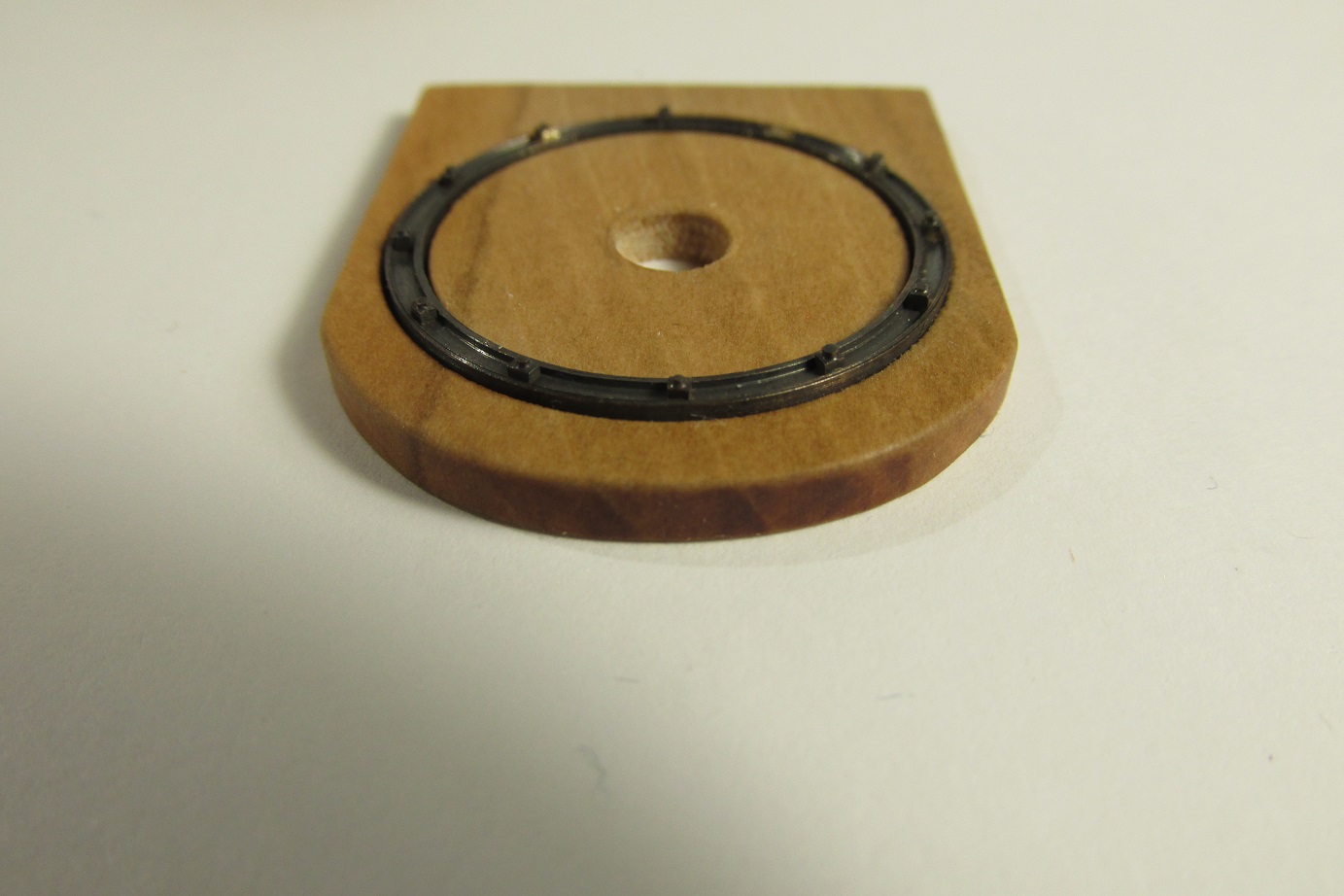

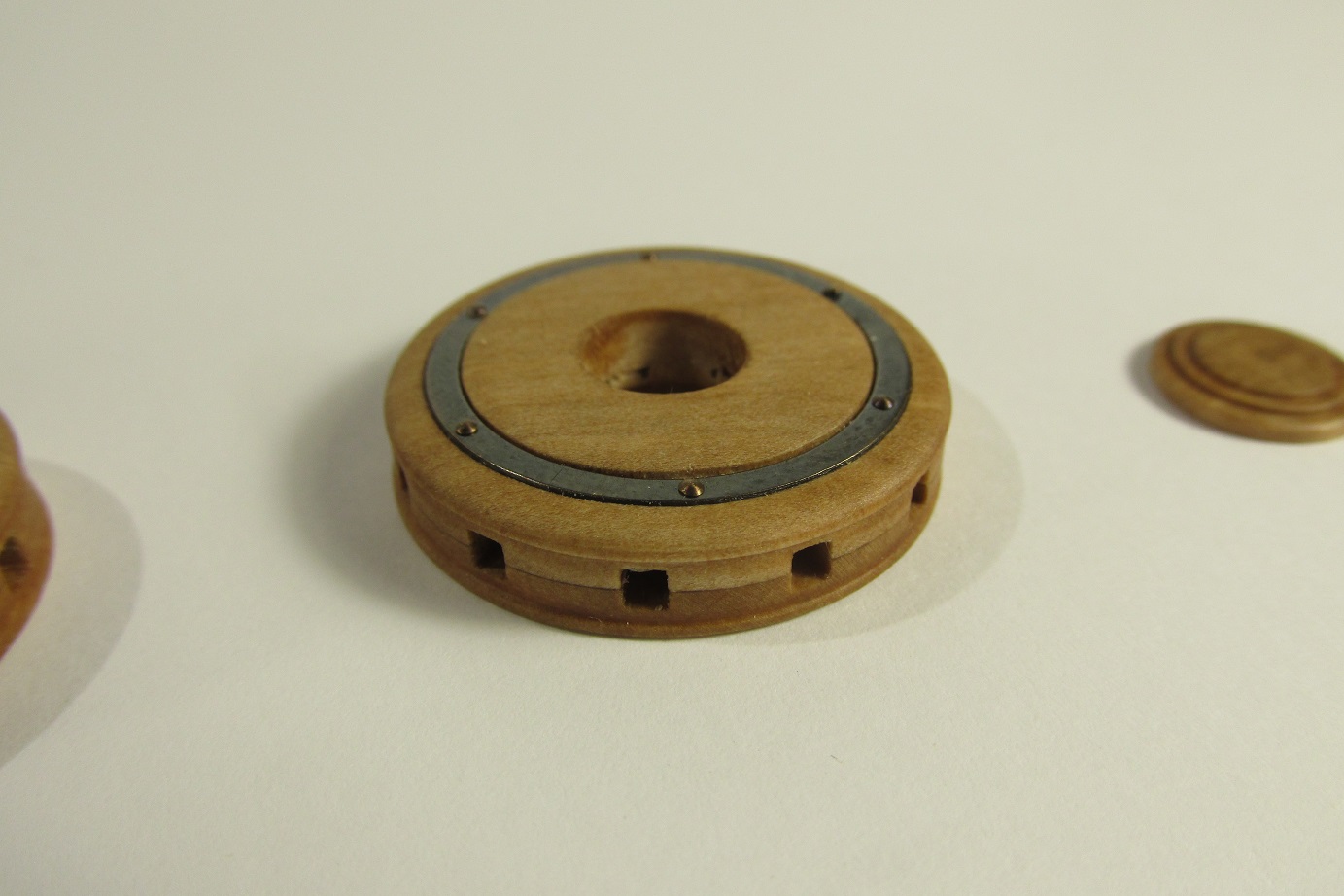

Kabestanu ciąg dalszy...
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Borek
Posty: 332
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: kolejny HMS Enterprize - ralfee

Post autor: Borek »

Powalająca precyzja i efekt końcowy znakomity. Dobrze, że pokazujesz krok po kroku jak wykonujesz element, na pewno skorzystam z twoich metod działania.
Pozdrawiam serdecznie Piotr
Awatar użytkownika
ralfee3
Posty: 25
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

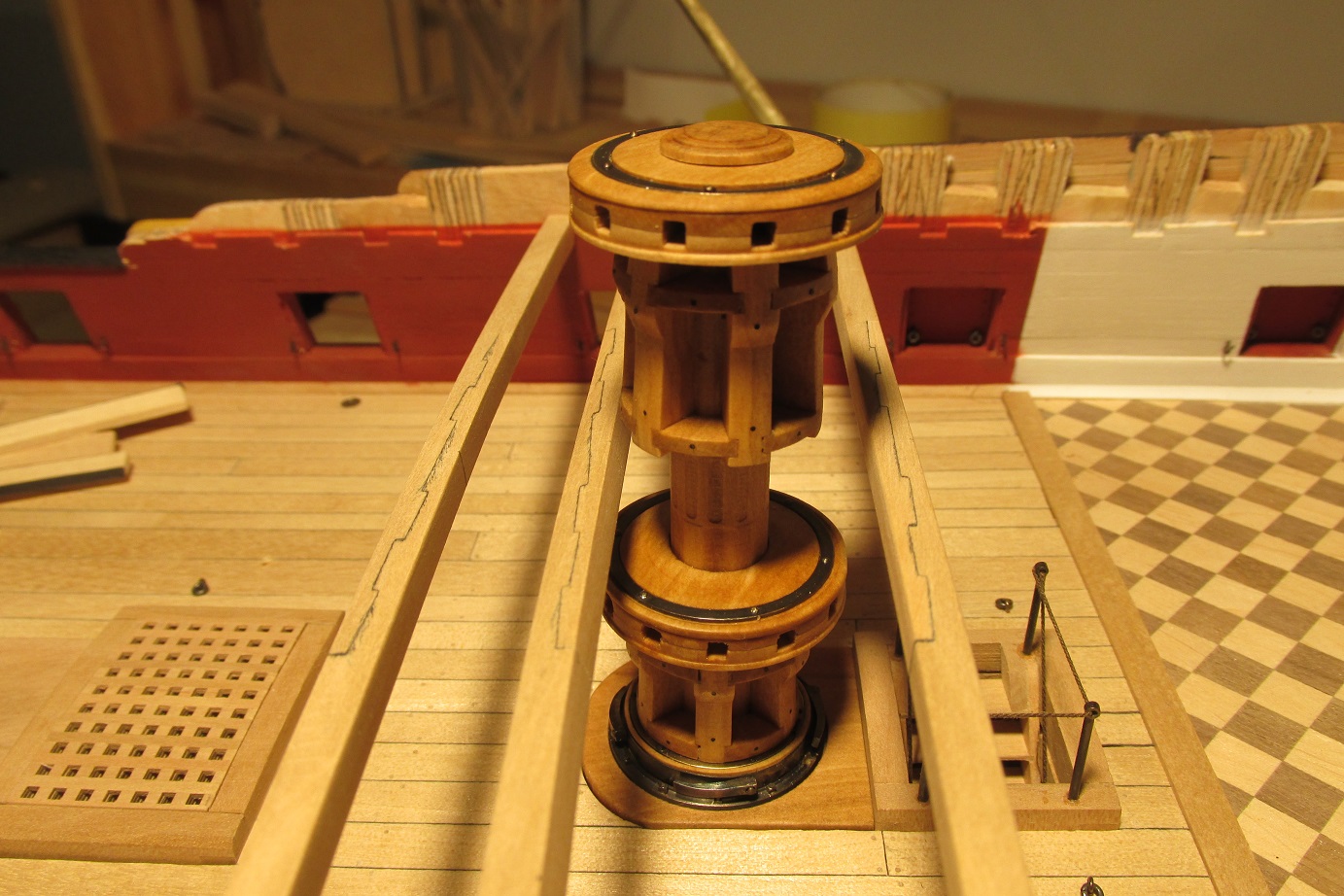

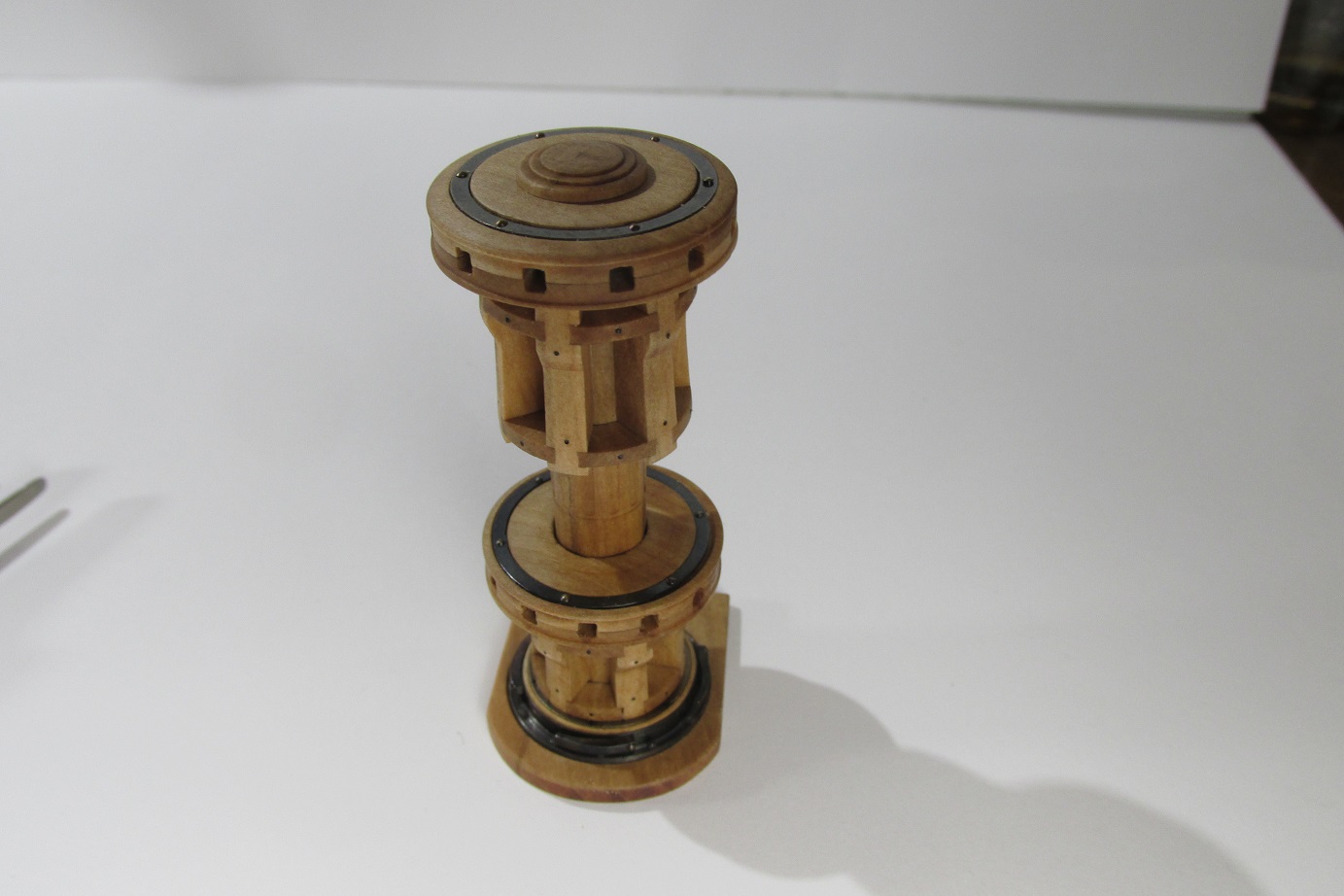

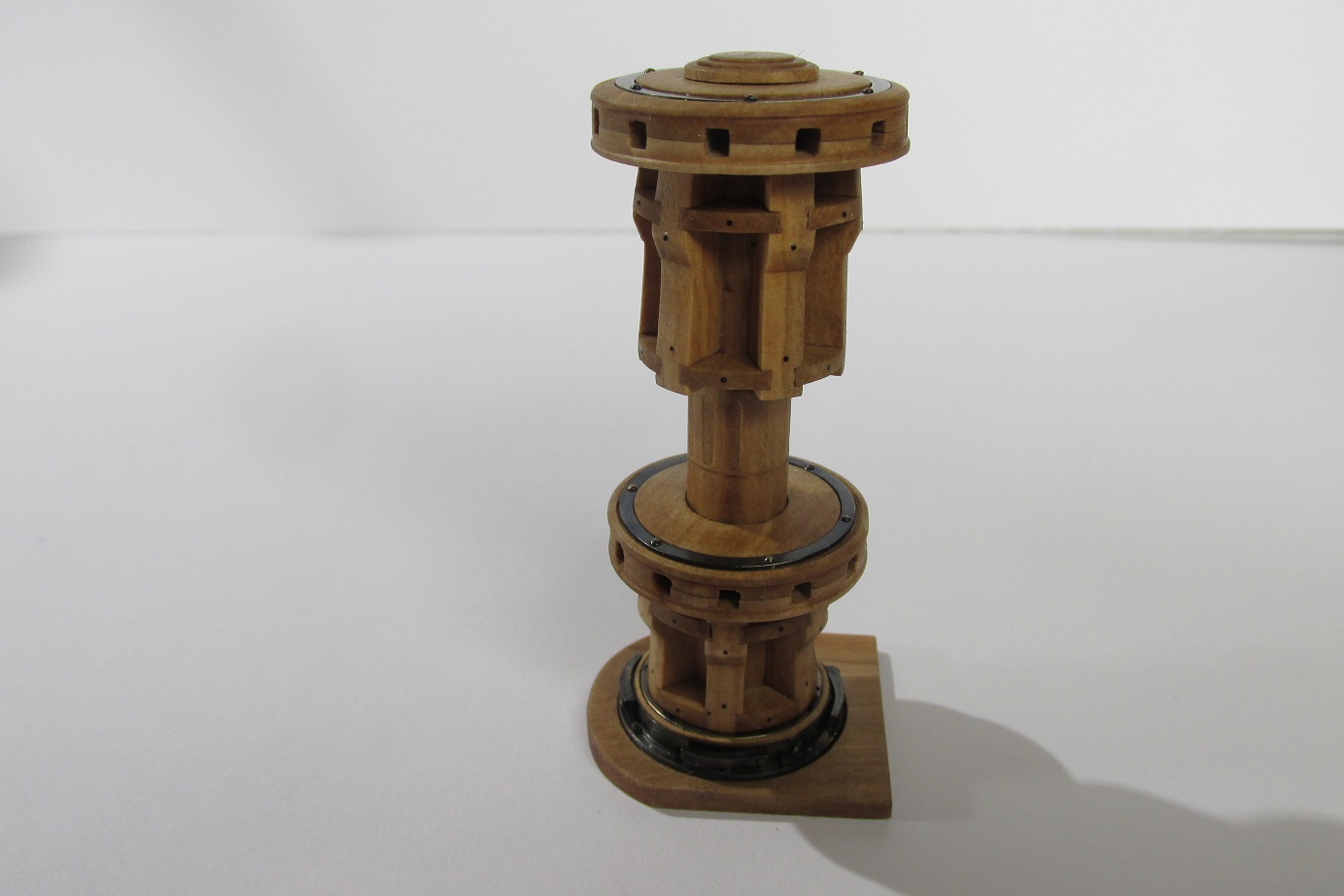

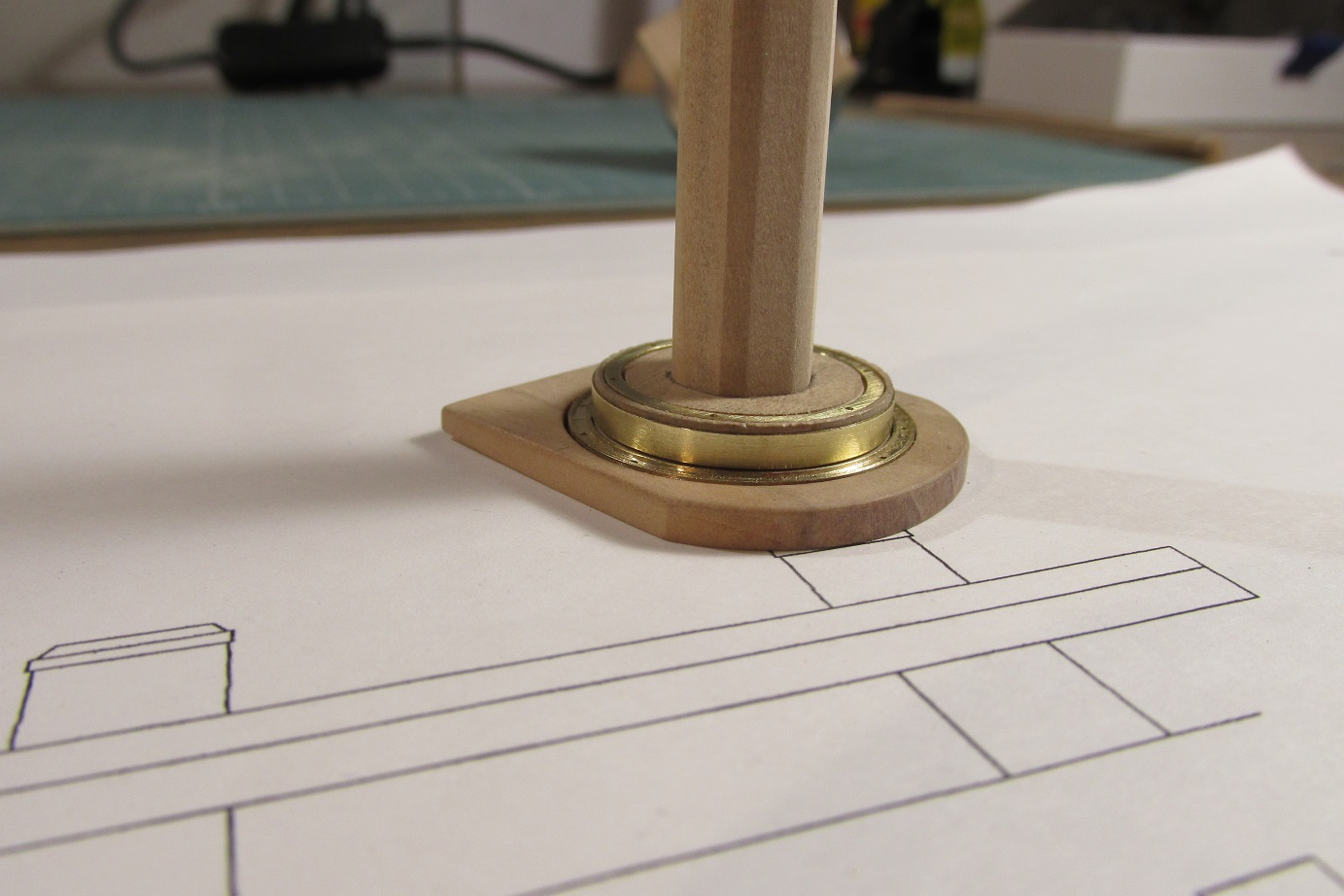

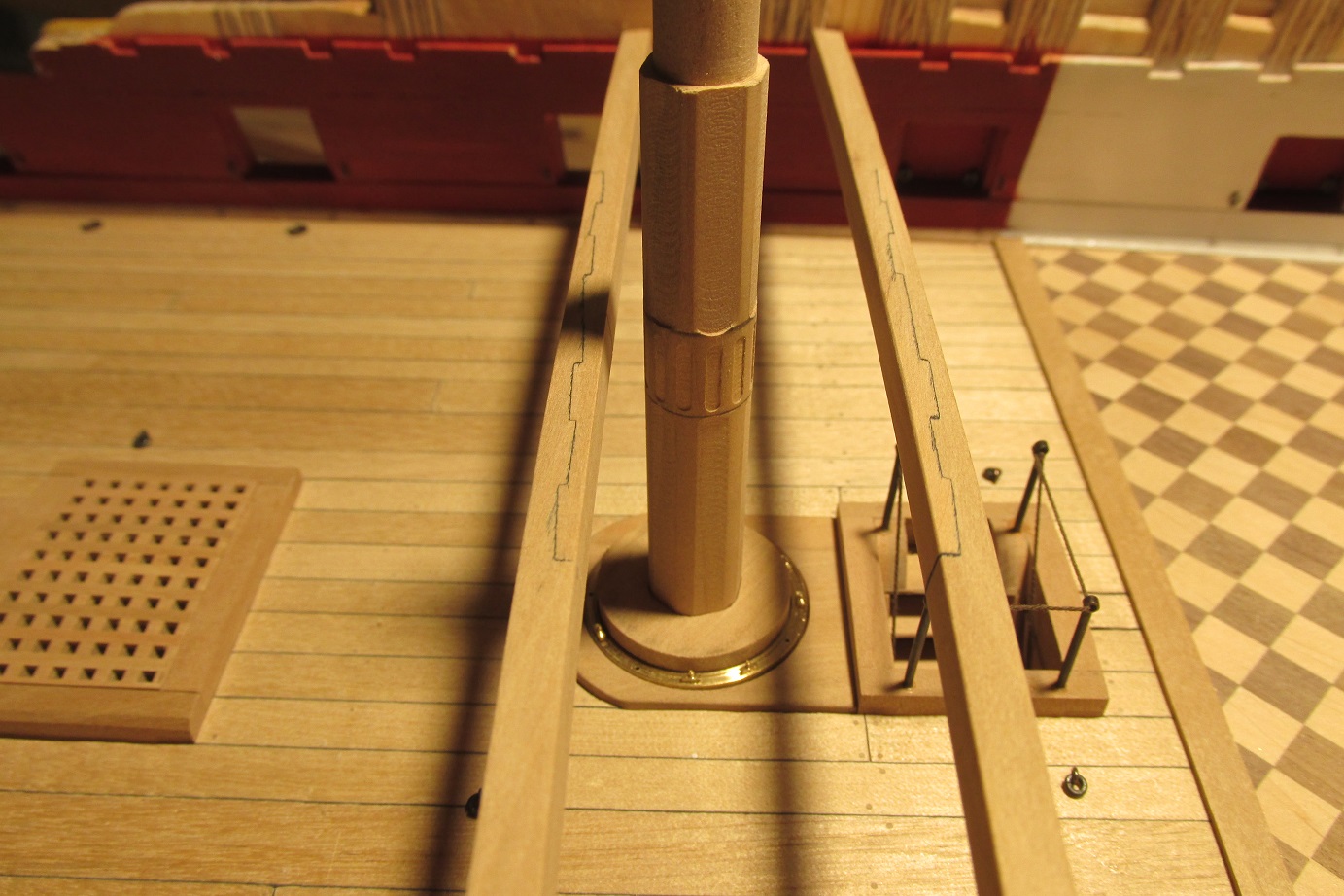

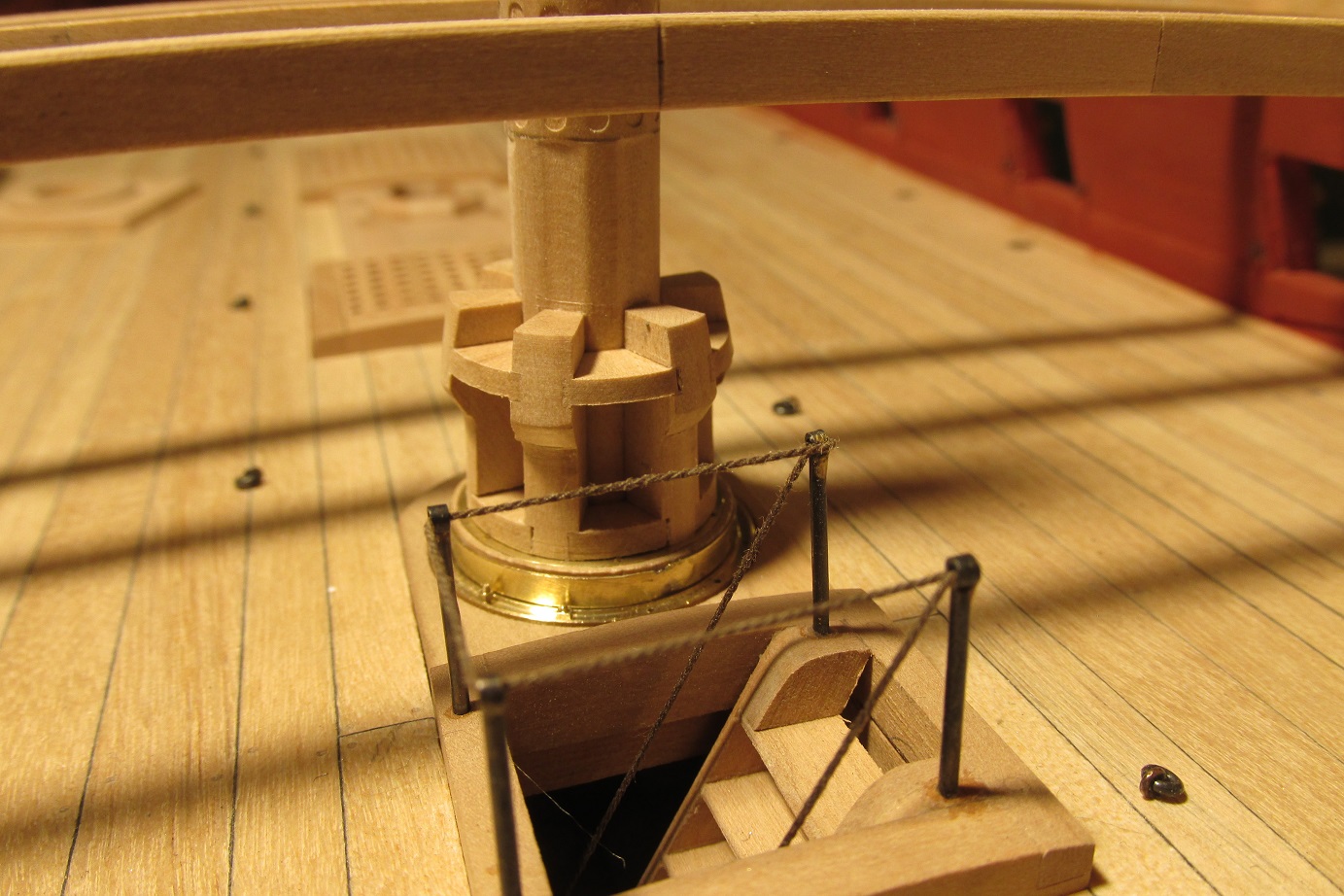

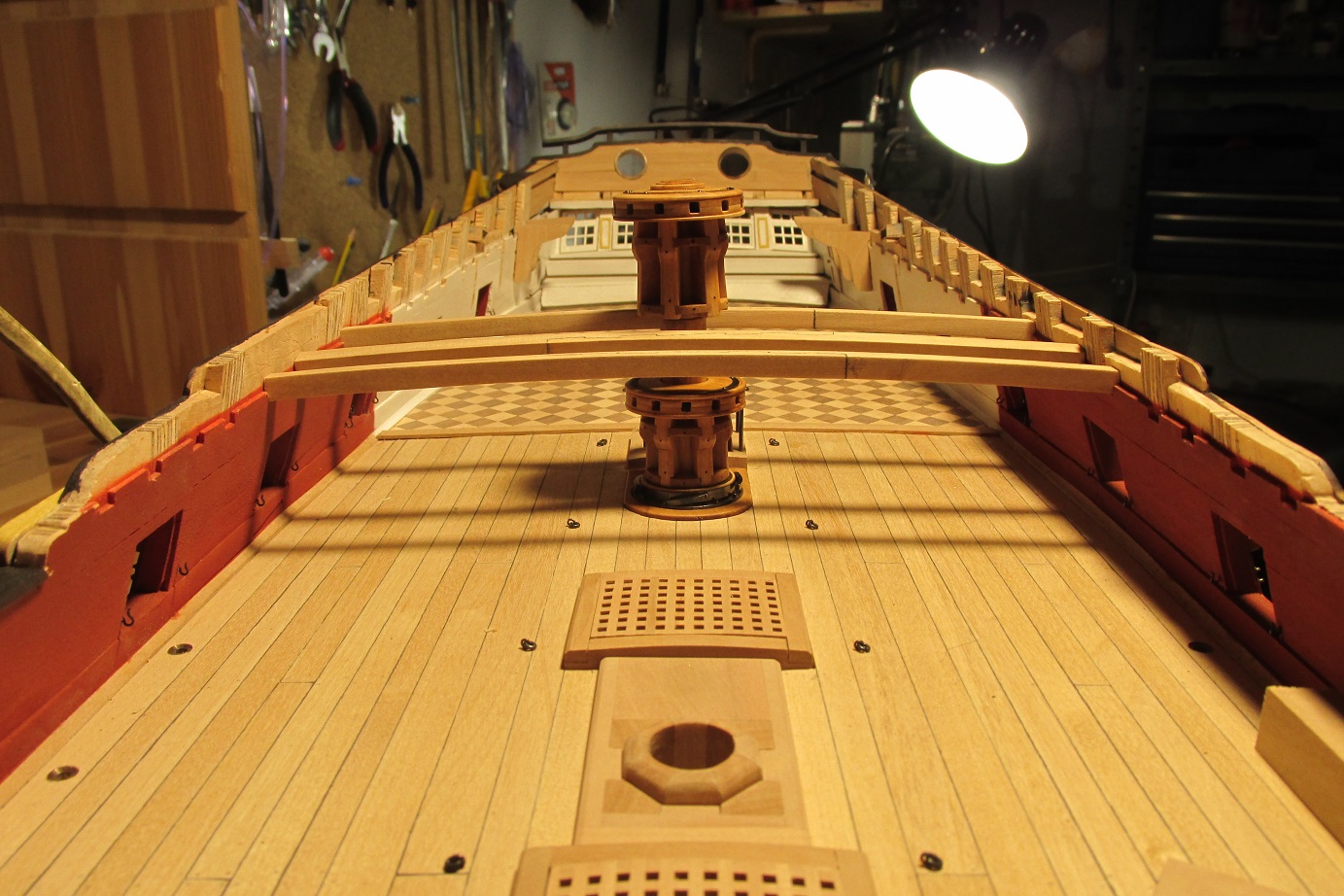

Kabestan skończony.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
lkemot
Posty: 134
Rejestracja: 04 gru 2010, 21:56

Re: kolejny HMS Enterprize - ralfee

Post autor: lkemot »

Mistrzostwo świata :shock:
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
mati
Posty: 447
Rejestracja: 04 gru 2010, 21:56

Re: kolejny HMS Enterprize - ralfee

Post autor: mati »

Robota pierwsza klasa!
Wyrazy uznania... bo zapewne kabestan pochłonął dobrych "kilka" godzin ;)

Tak trzymaj!

Pozdrawiam
Mateusz
The world is yours...
Awatar użytkownika
dali
Posty: 28
Rejestracja: 04 gru 2010, 21:55

Re: kolejny HMS Enterprize - ralfee

Post autor: dali »

Po prostu brak słów, coś pięknego.
Awatar użytkownika
Kapitansio
Posty: 51
Rejestracja: 19 mar 2011, 18:24

Re: kolejny HMS Enterprize - ralfee

Post autor: Kapitansio »

Witaj Rafał.
Twoja robota przytyka. Coś pięknego. Szkoda, że nie mam możliwości sobie trochę podłubać, jak na razie. Popatrz jak inni zrobili to co Ty.
https://www.youtube.com/watch?v=7h7HWoBXqp4
Warto obejrzeć wszystkie jego filmy. Jest na co popatrzeć.
