Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Cześć,

Doszlifowałem wszystkie elementy szkieletu i rozpocząłem sklejanie wraz z usztywnieniem. Podczas klejenia kolejnych grodzi przygotuję sobie kil.
Załączniki

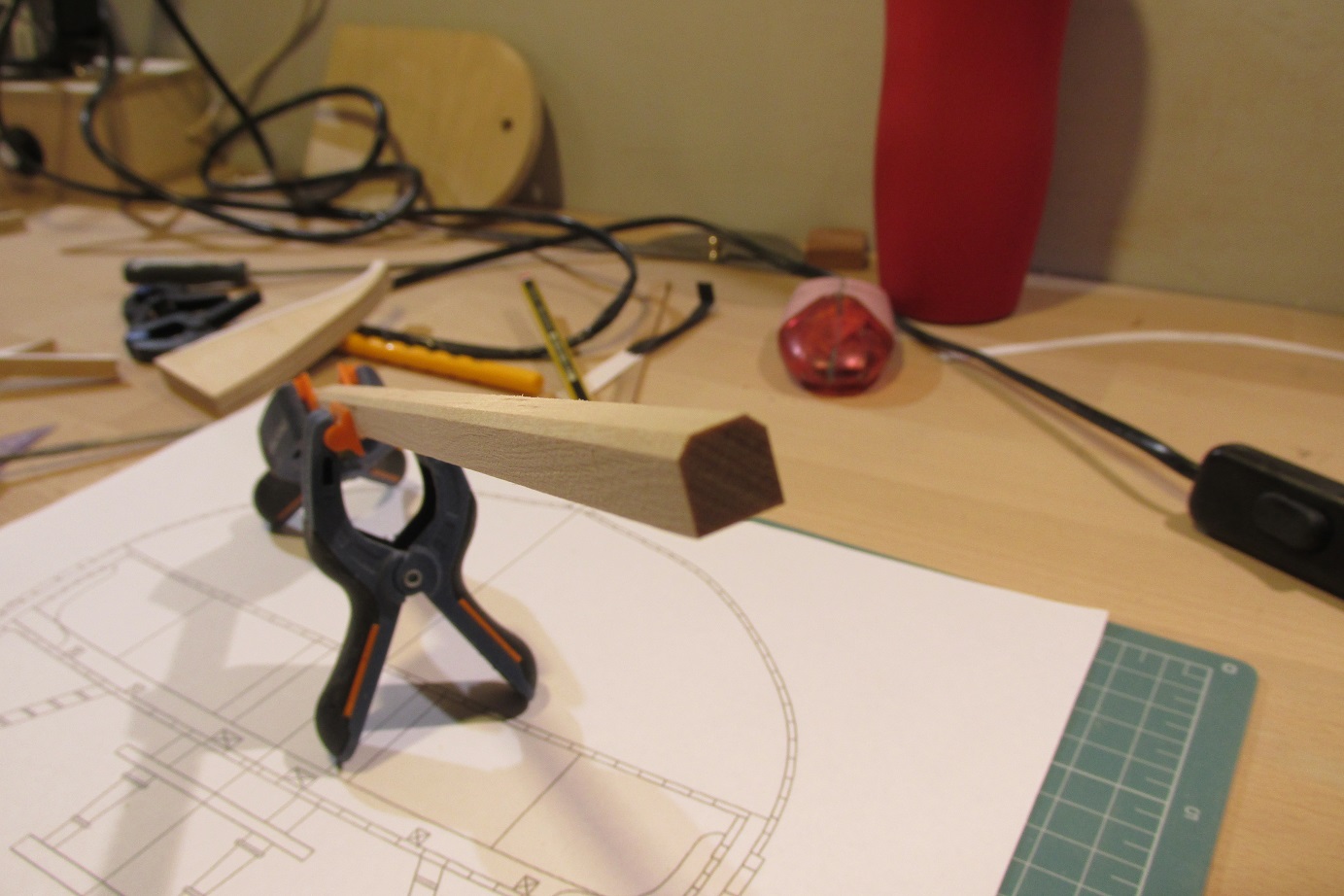

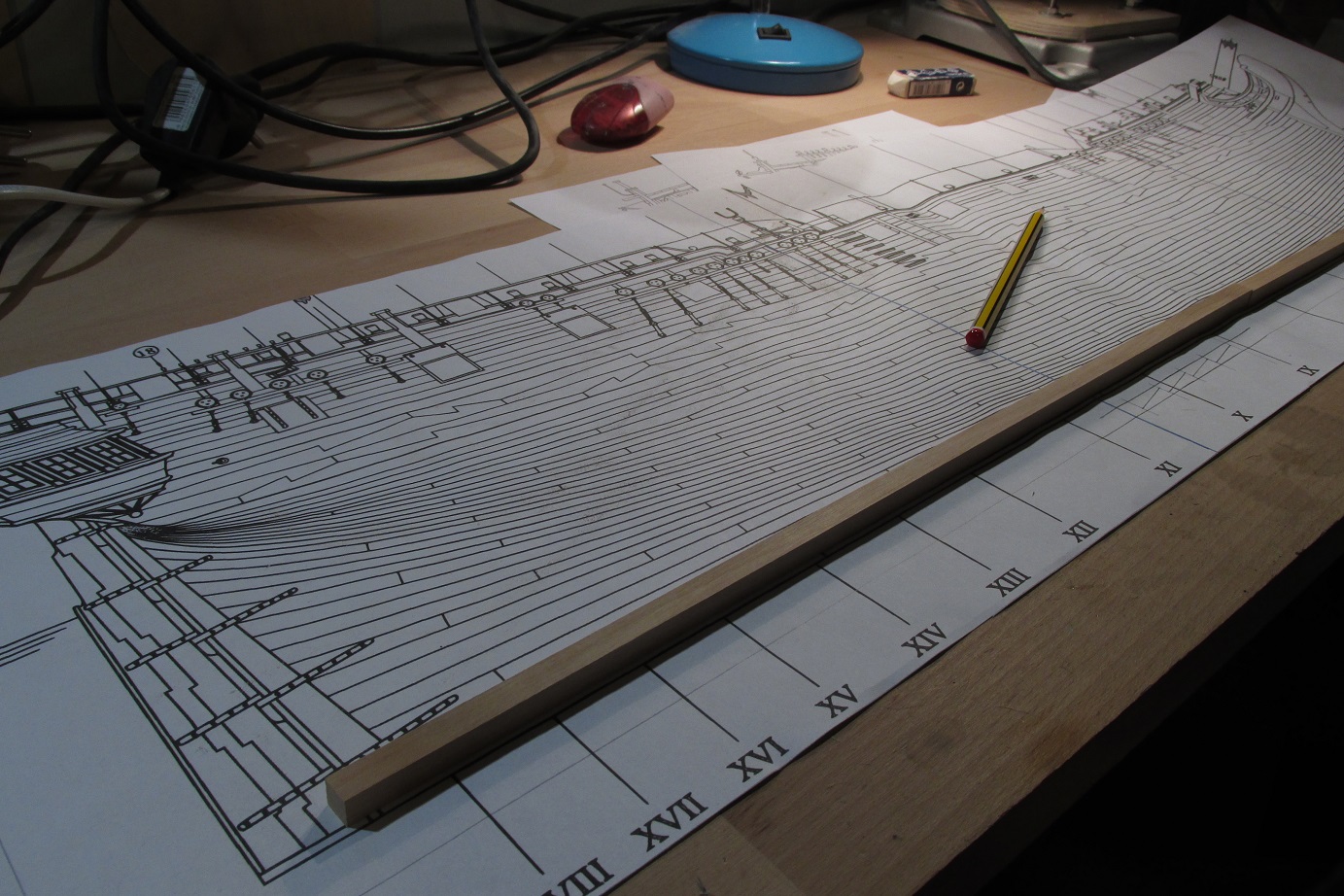

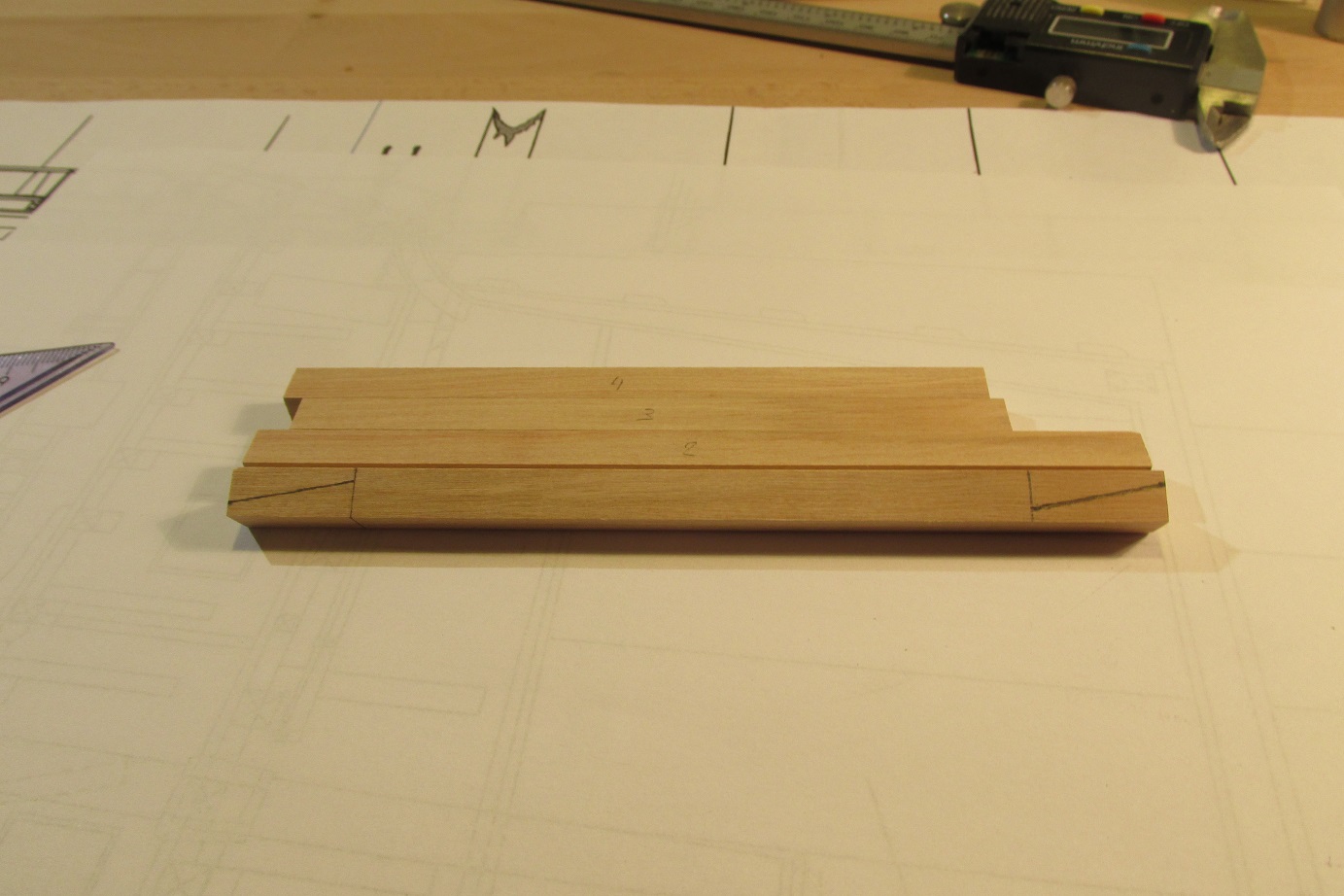

Przygotowane listwy z gruszy na kil 8x8 mm.
Przygotowane listwy z gruszy na kil 8x8 mm.
Usztywnienia ze sklejki 10 mm, wycięte i doszlifowane tak aby dość ciasno wchodziły między grodzie. To na co szczególnie zwracałem uwagę to aby ich szerokość była idealnie równa.
Usztywnienia ze sklejki 10 mm, wycięte i doszlifowane tak aby dość ciasno wchodziły między grodzie. To na co szczególnie zwracałem uwagę to aby ich szerokość była idealnie równa.

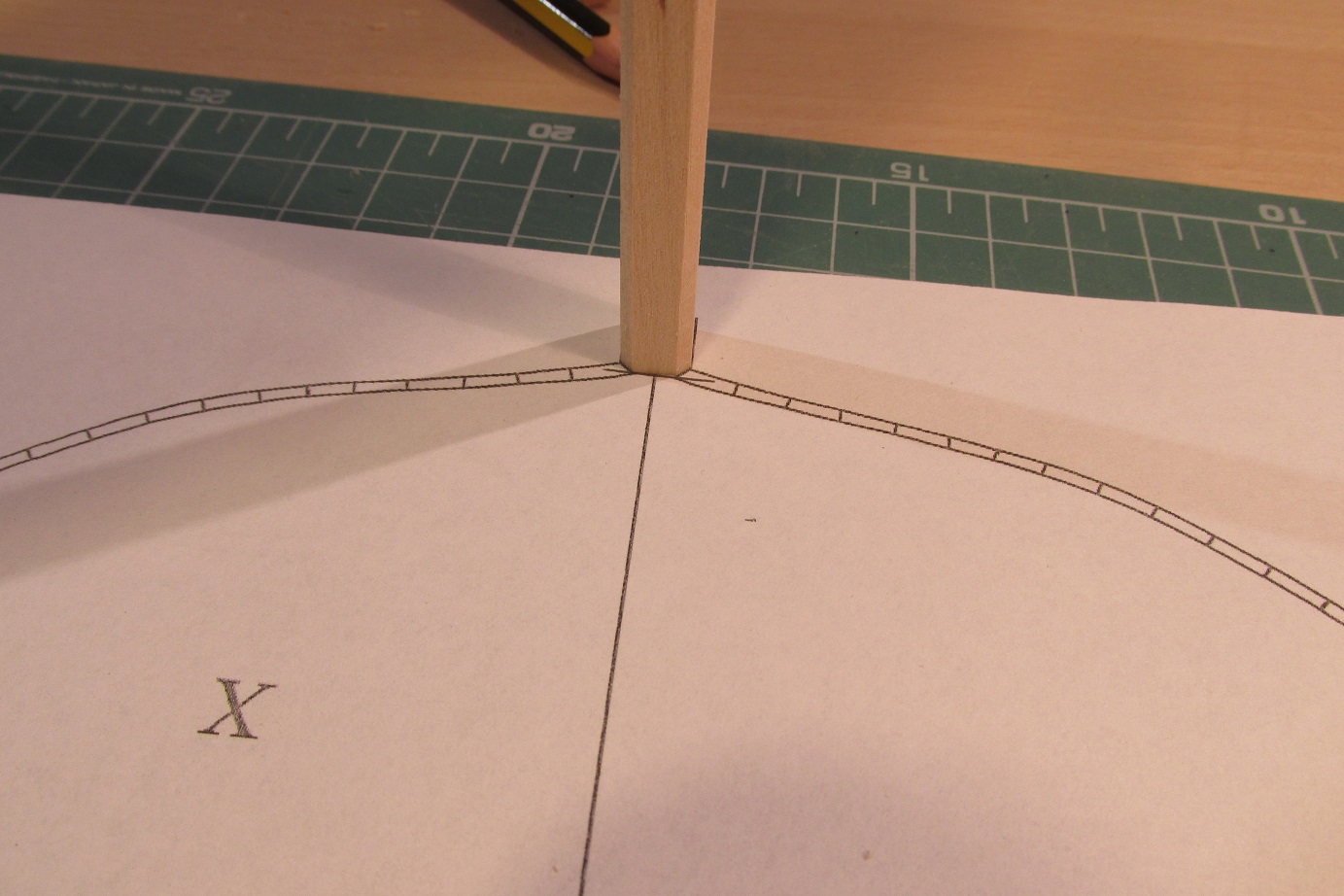

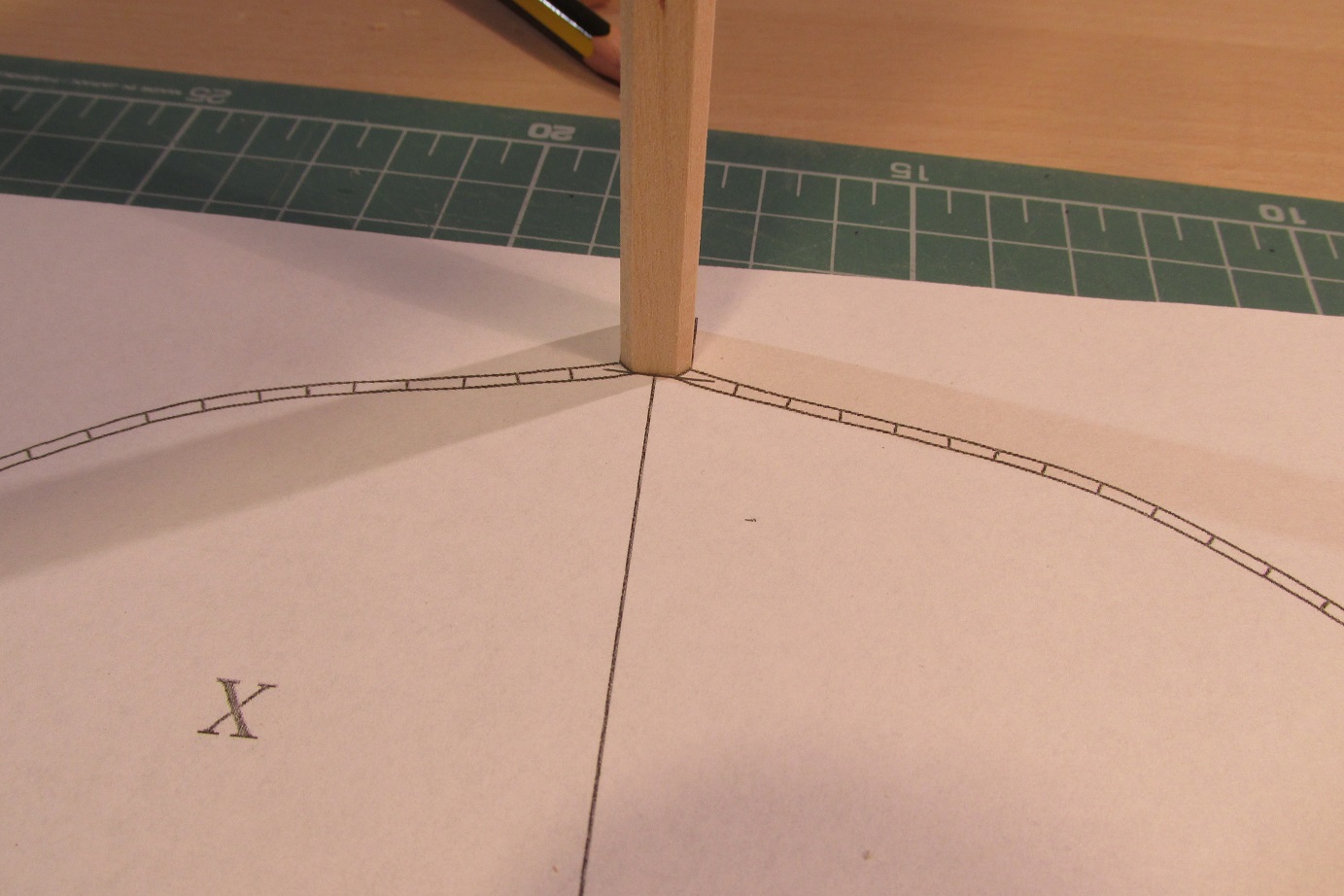

Wymiar pod usztywnienia brałem z miejsca przy stępce (podłużnicy).
Wymiar pod usztywnienia brałem z miejsca przy stępce (podłużnicy).

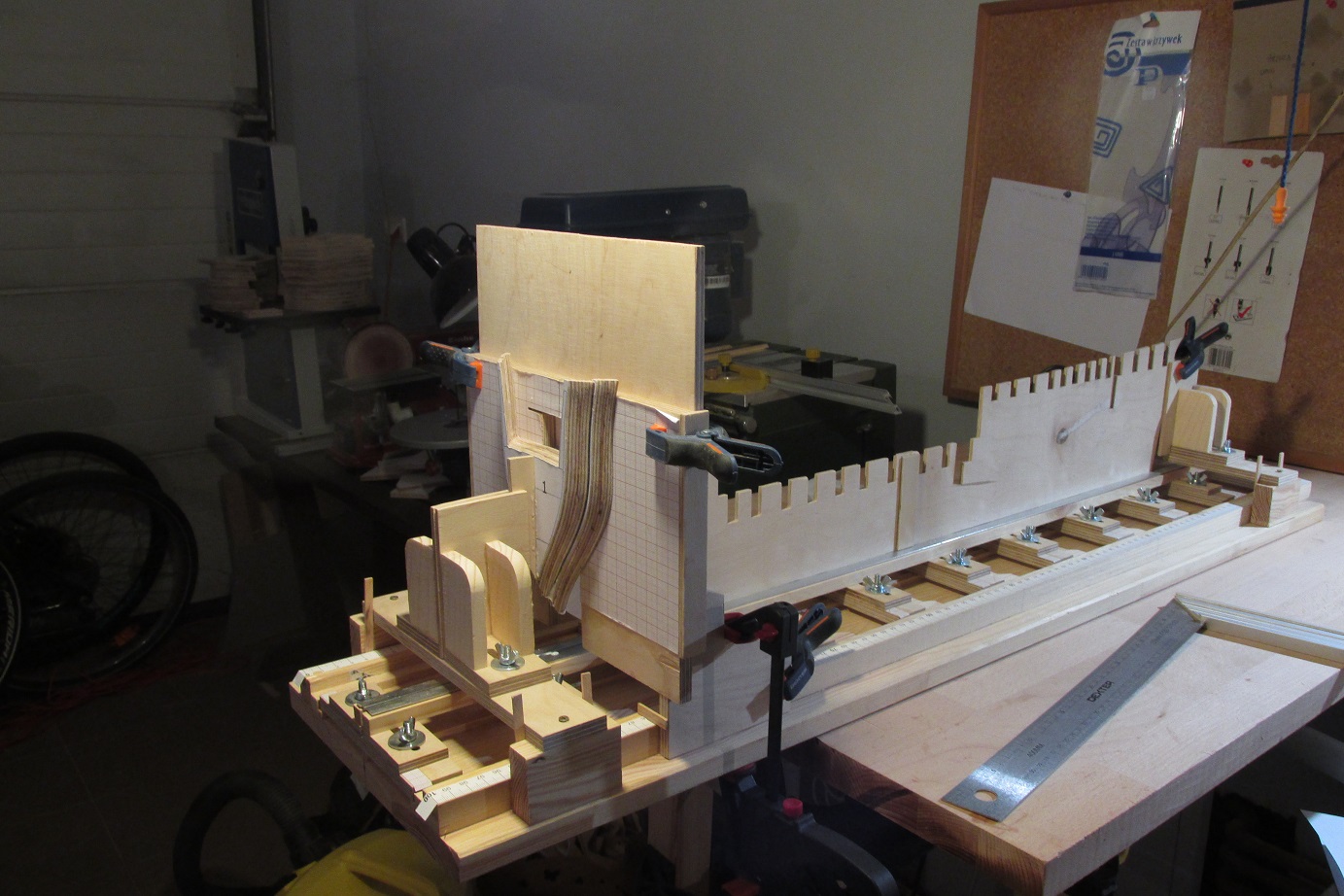

Pierwsza grodź wklejona.
Pierwsza grodź wklejona.

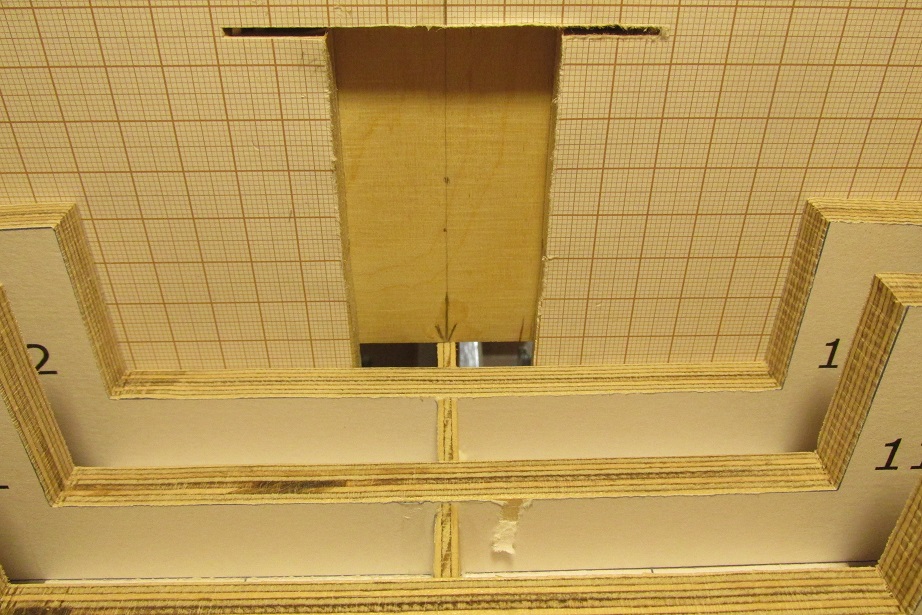

Wyciąłem też w stępce miejsca na maszty. Kłopot będzie z fokiem, ponieważ wchodzi prosto w grodź. Będę musiał wiercić po sklejeniu całości.
Wyciąłem też w stępce miejsca na maszty. Kłopot będzie z fokiem, ponieważ wchodzi prosto w grodź. Będę musiał wiercić po sklejeniu całości.

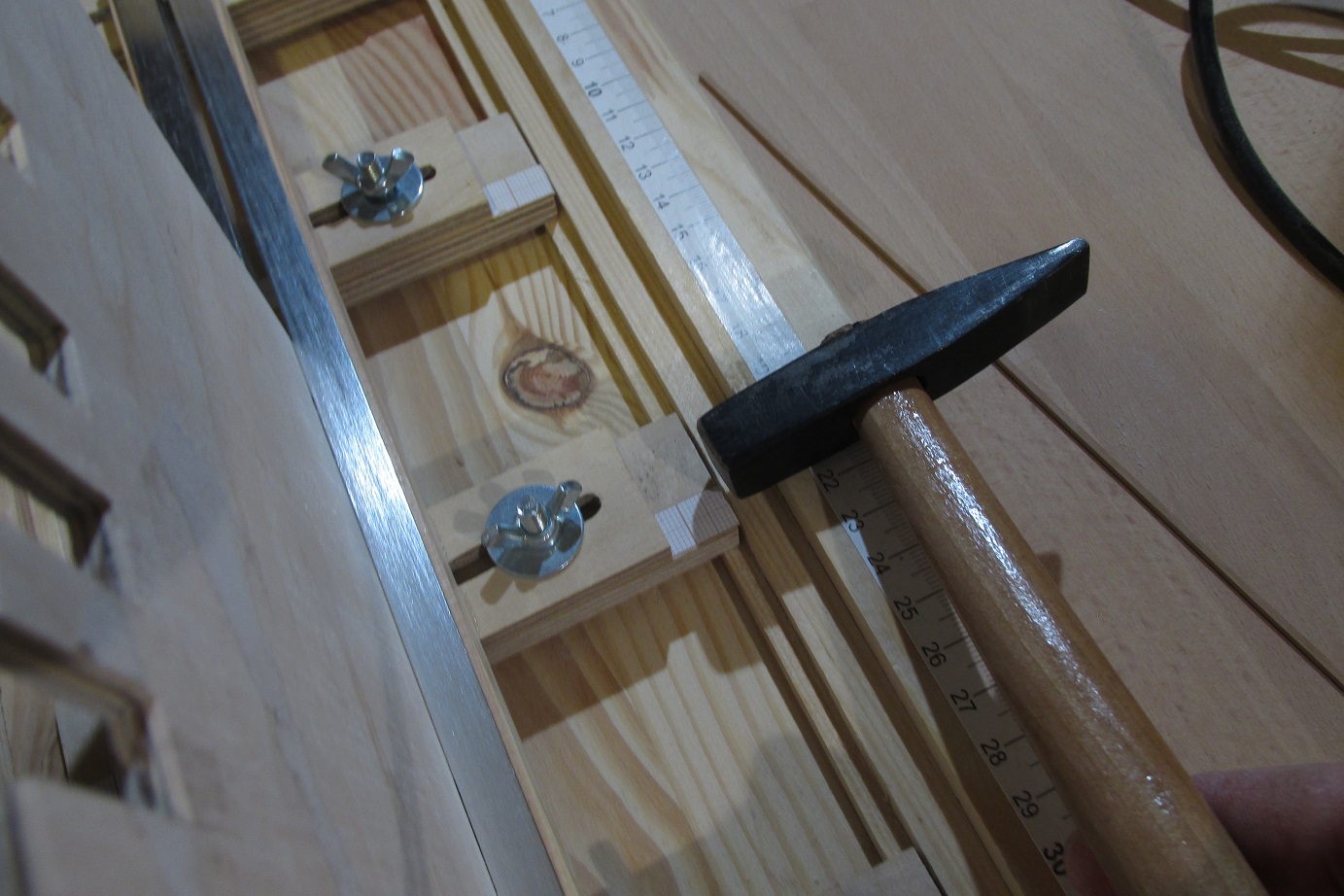

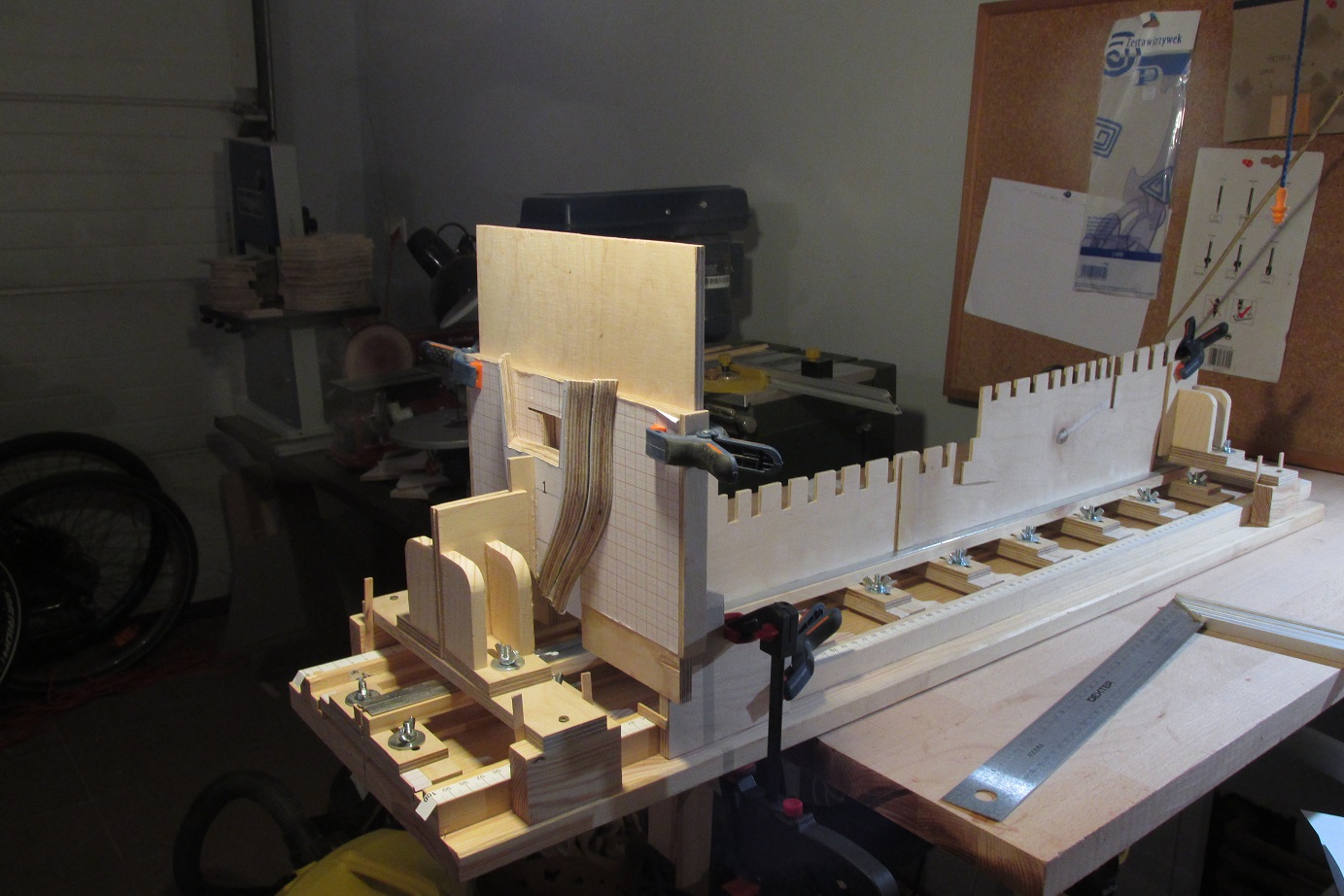

Po sklejeniu stępki, nastąpiła regulacja stoczni. Po lekkim dociśnięciu przesuwnych regulatorów, dostukałem centrowanie młotkiem :-)
Po sklejeniu stępki, nastąpiła regulacja stoczni. Po lekkim dociśnięciu przesuwnych regulatorów, dostukałem centrowanie młotkiem :-)

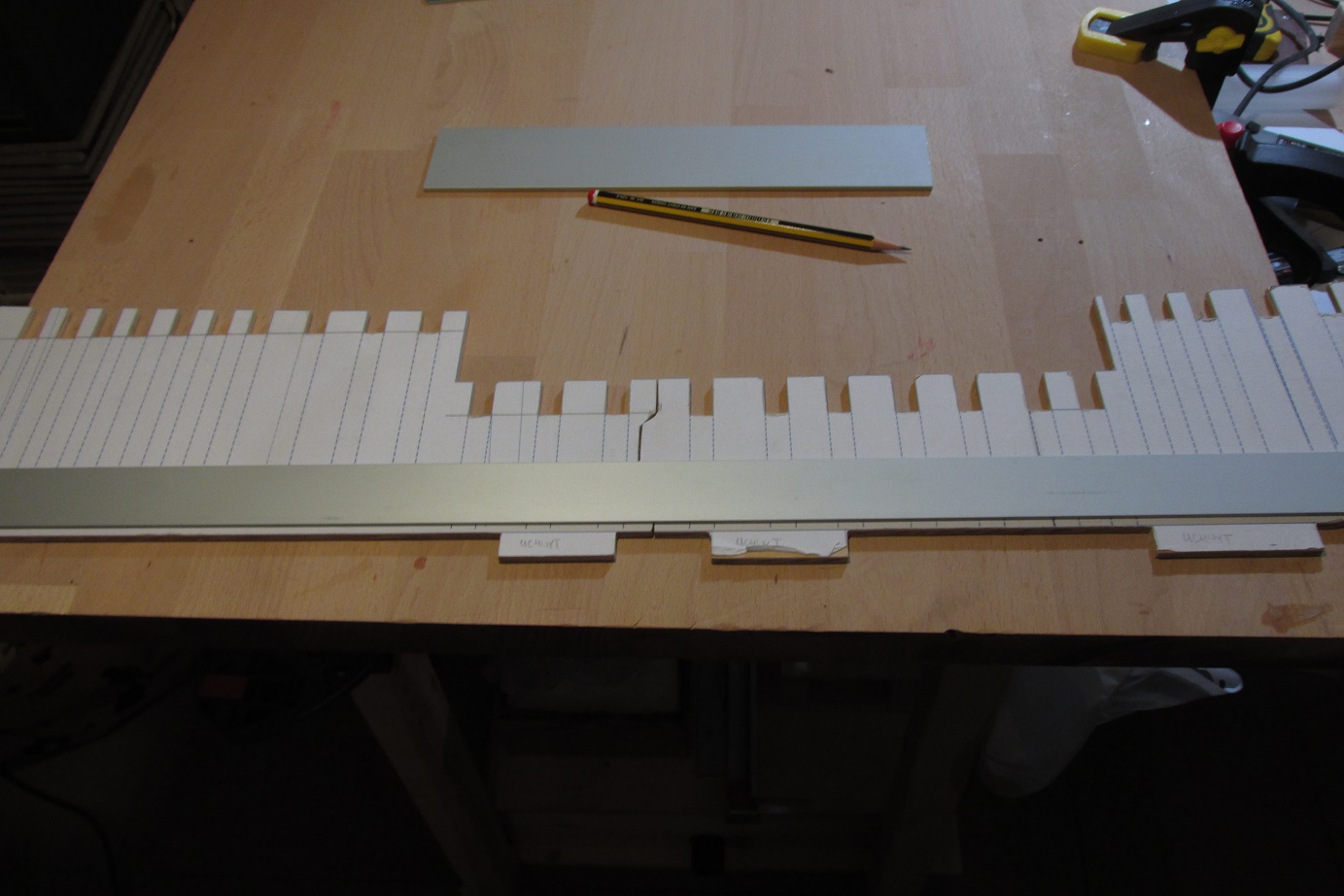

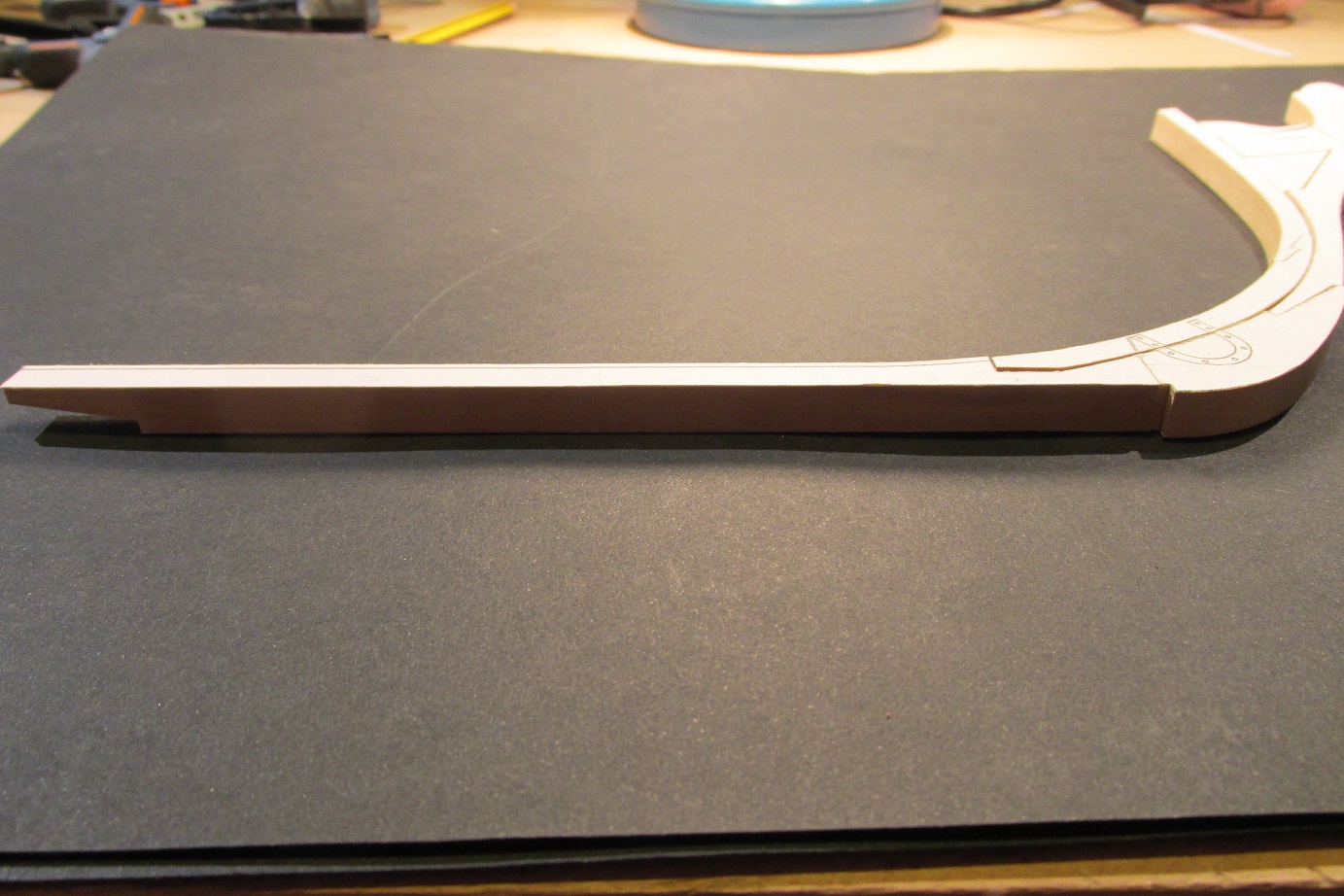

Przed sklejeniem stępki, przymierzyłem ją do aluminiowego płaskownika aby mieć pewność, że części dadzą prostą całość.
Przed sklejeniem stępki, przymierzyłem ją do aluminiowego płaskownika aby mieć pewność, że części dadzą prostą całość.

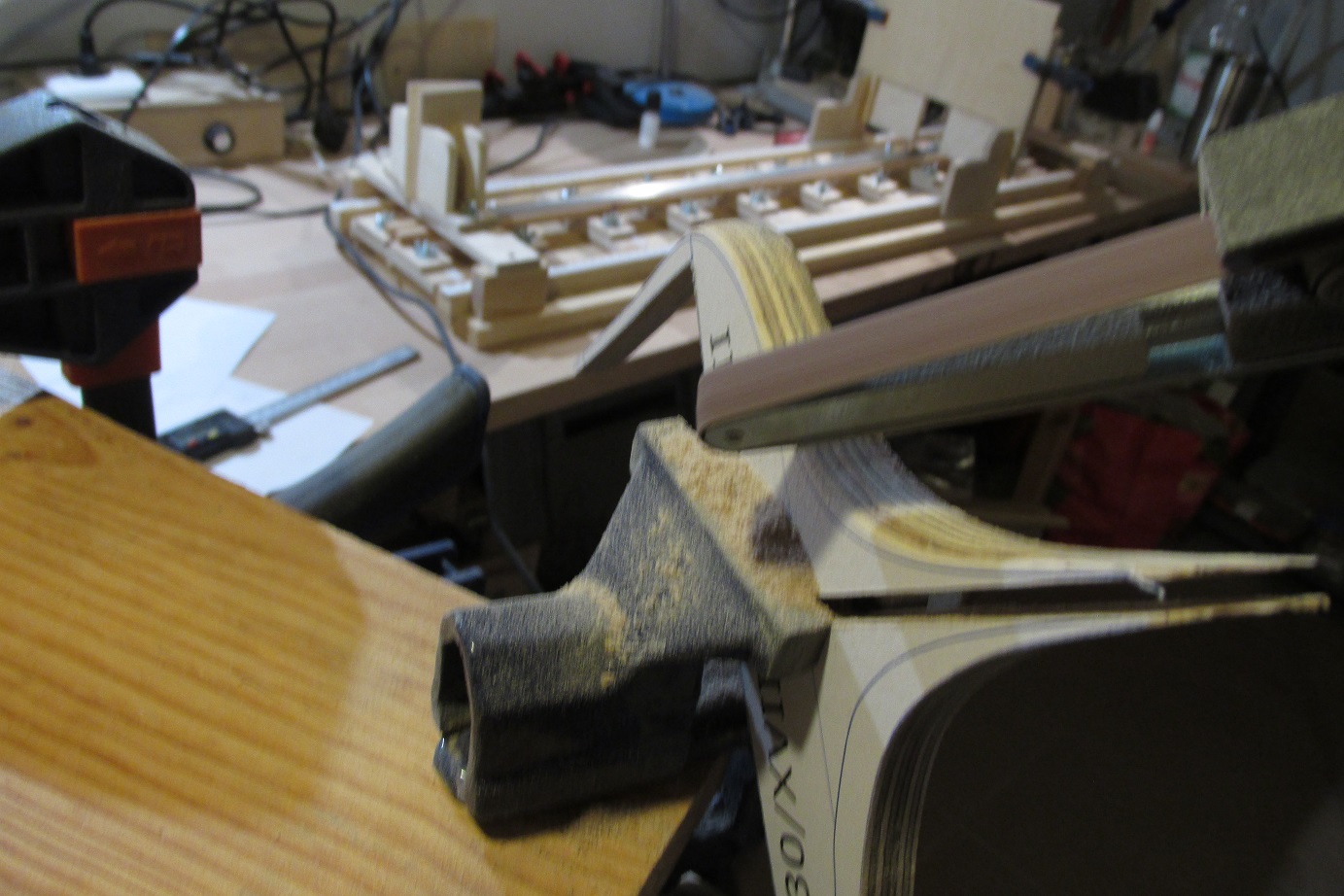

Skosowania było sporo, napiłowałem się mocno :-)
Skosowania było sporo, napiłowałem się mocno :-)

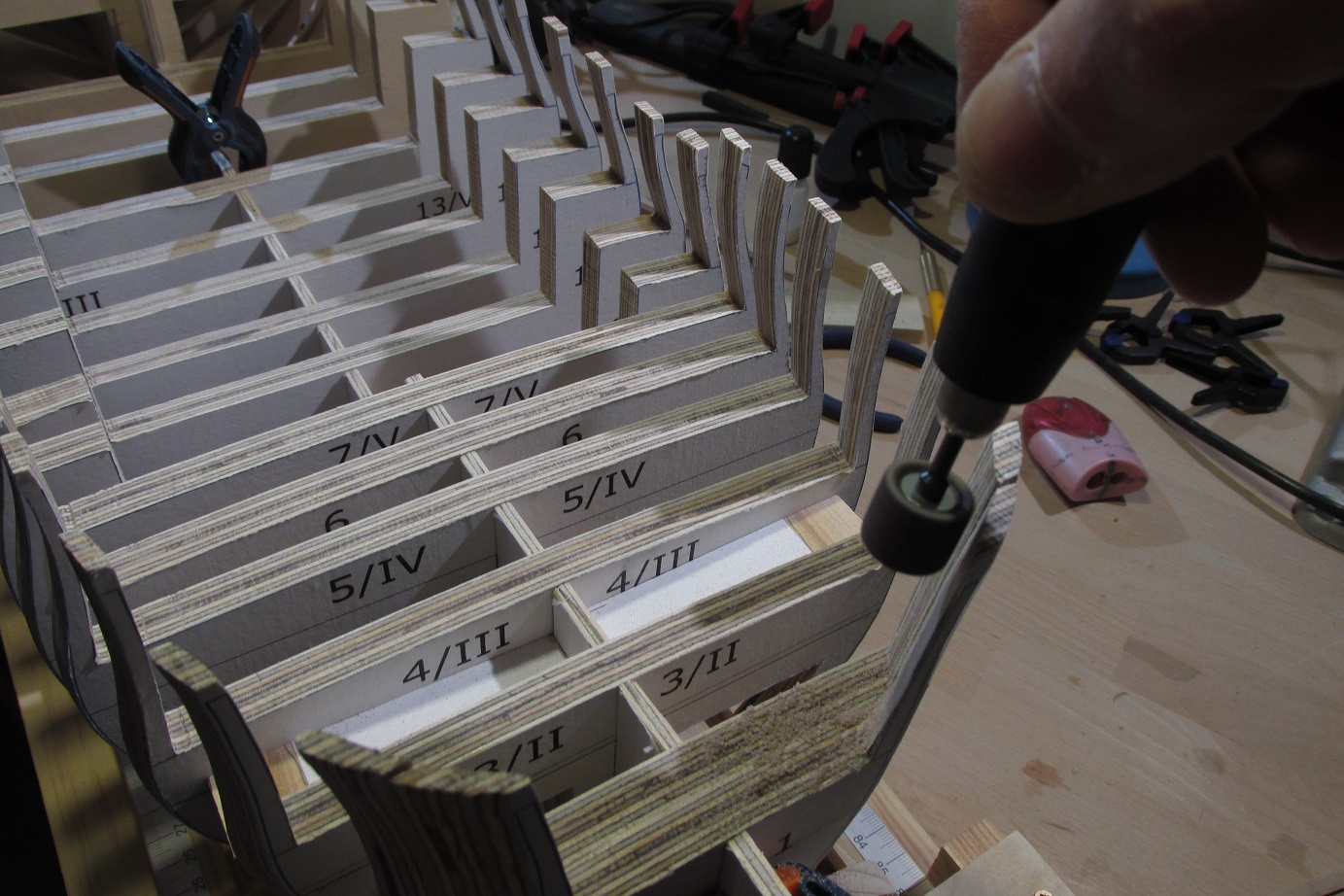

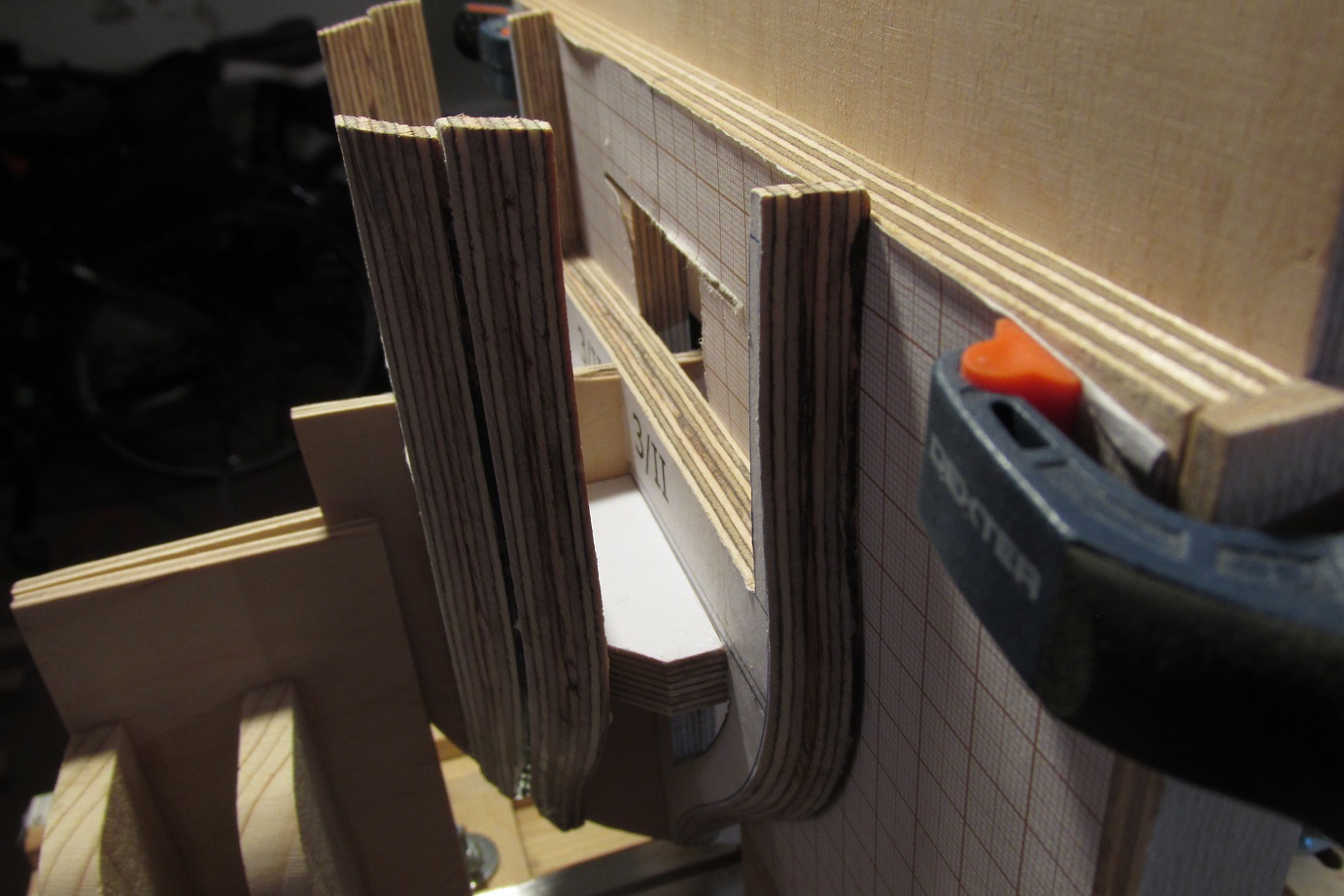

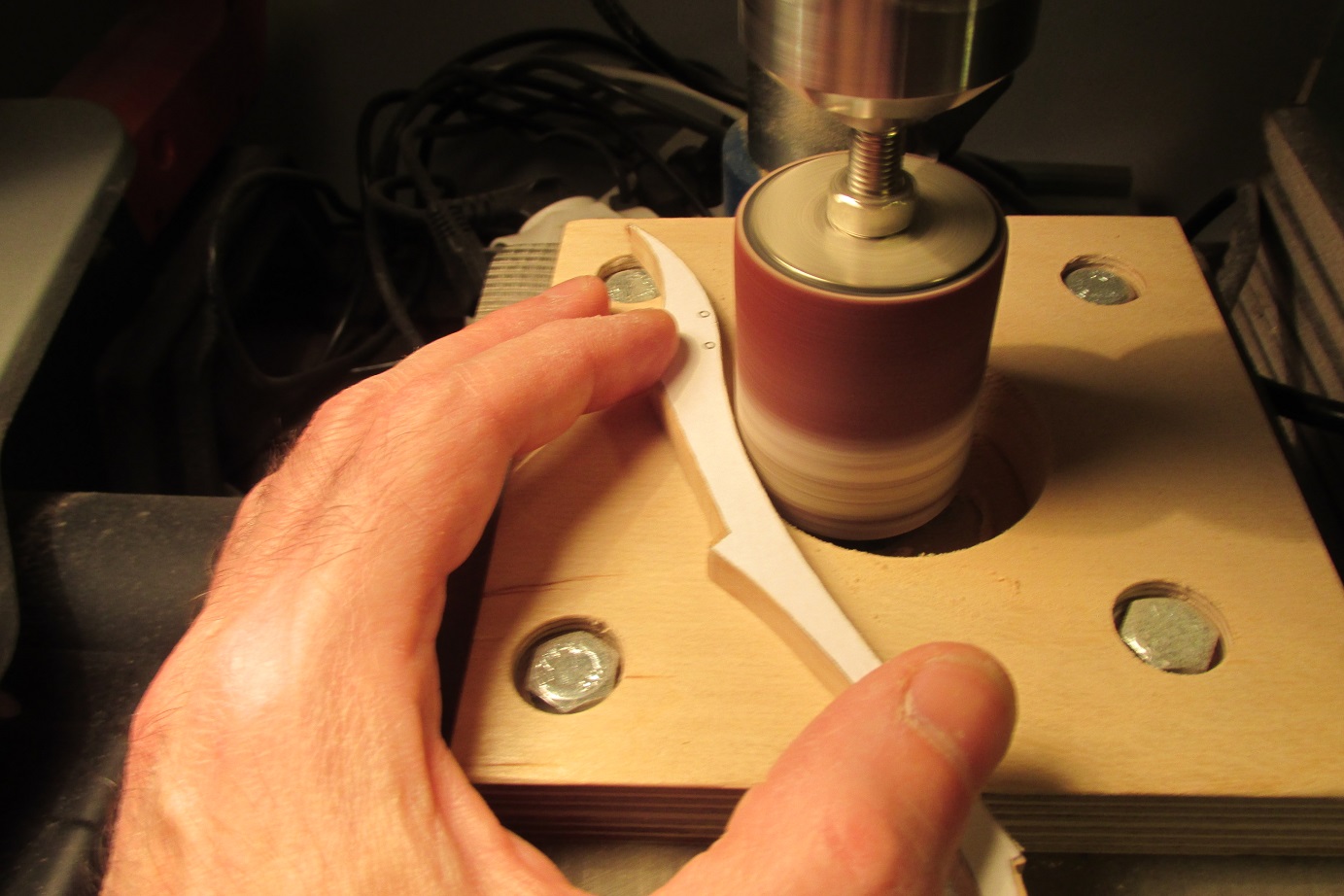

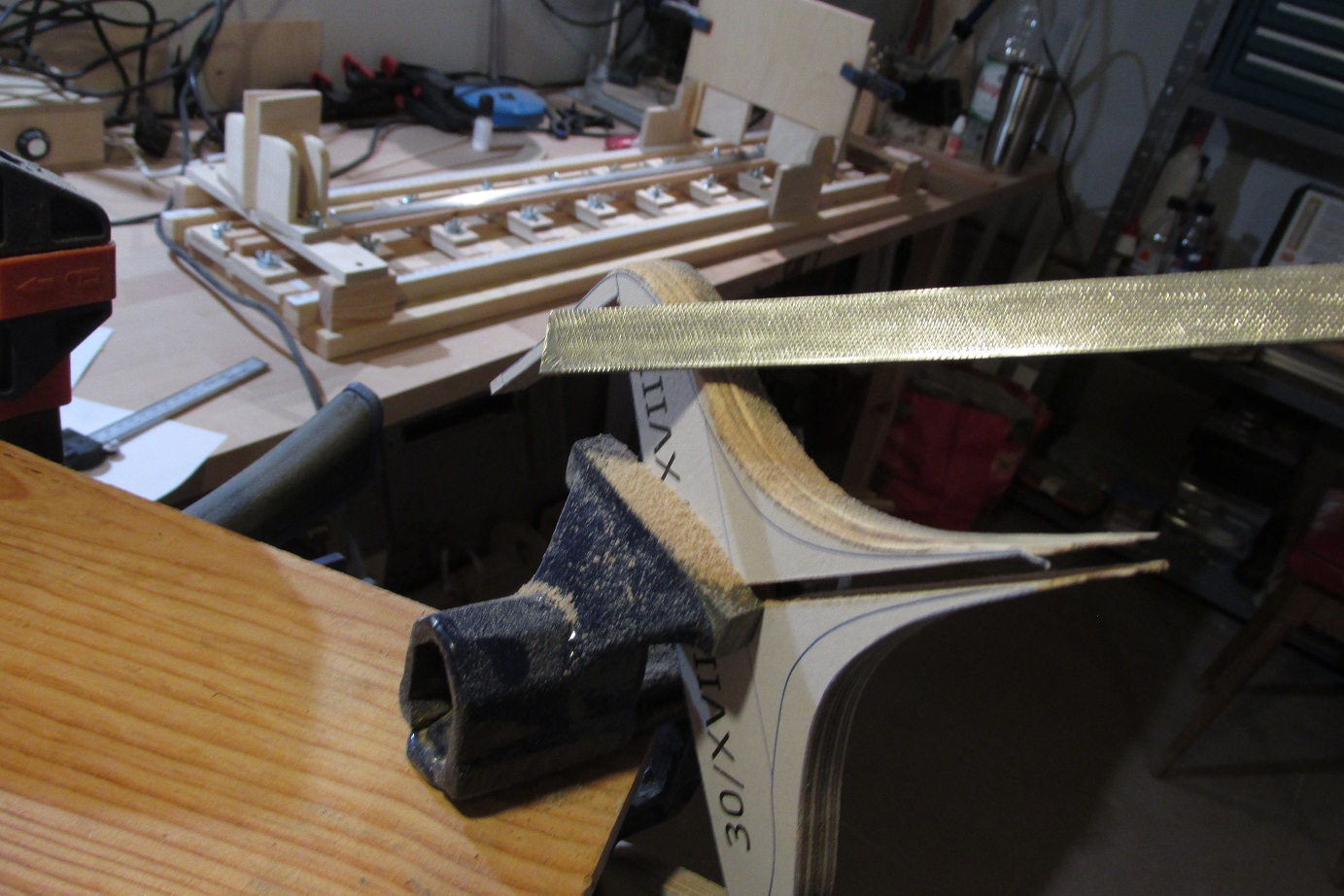

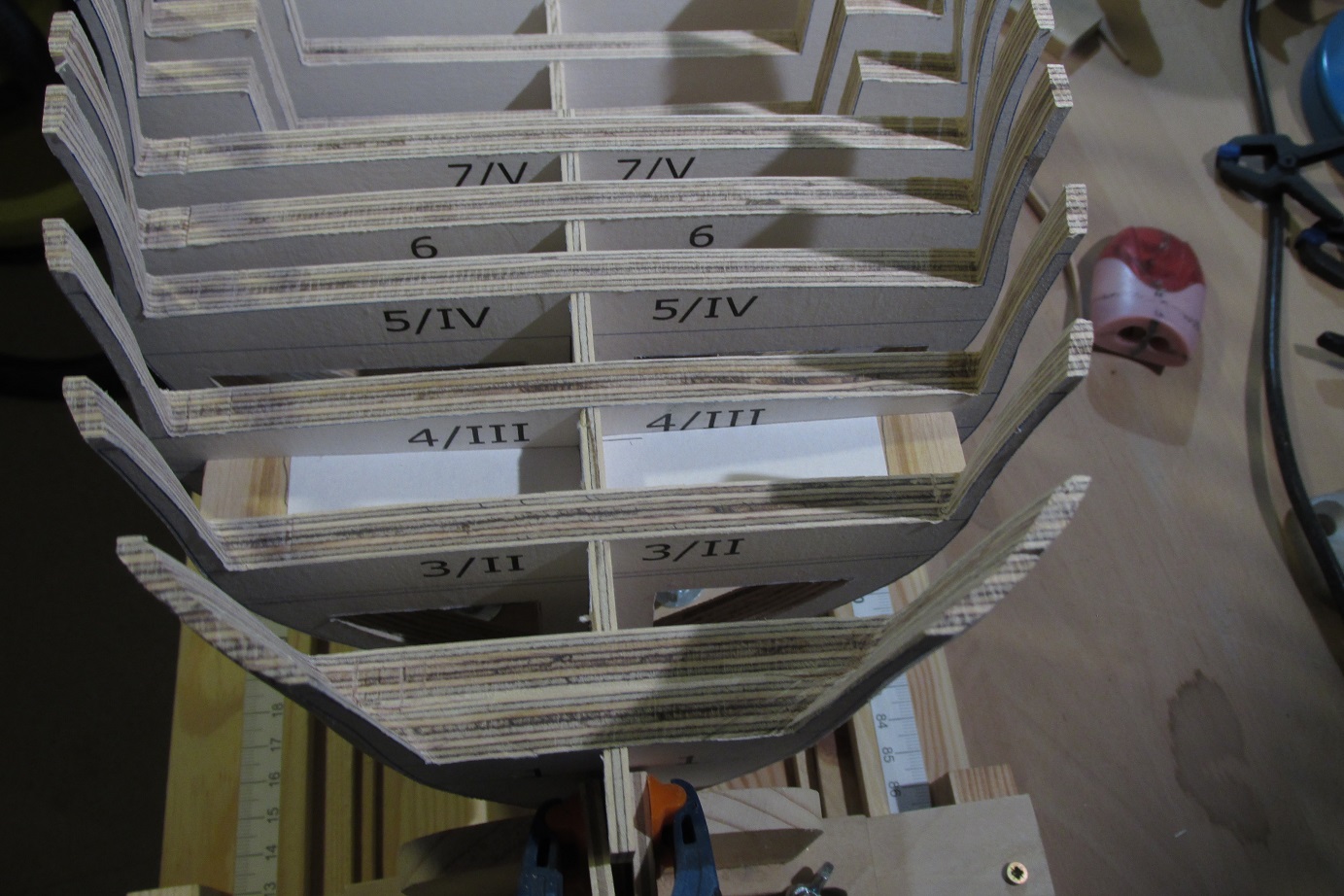

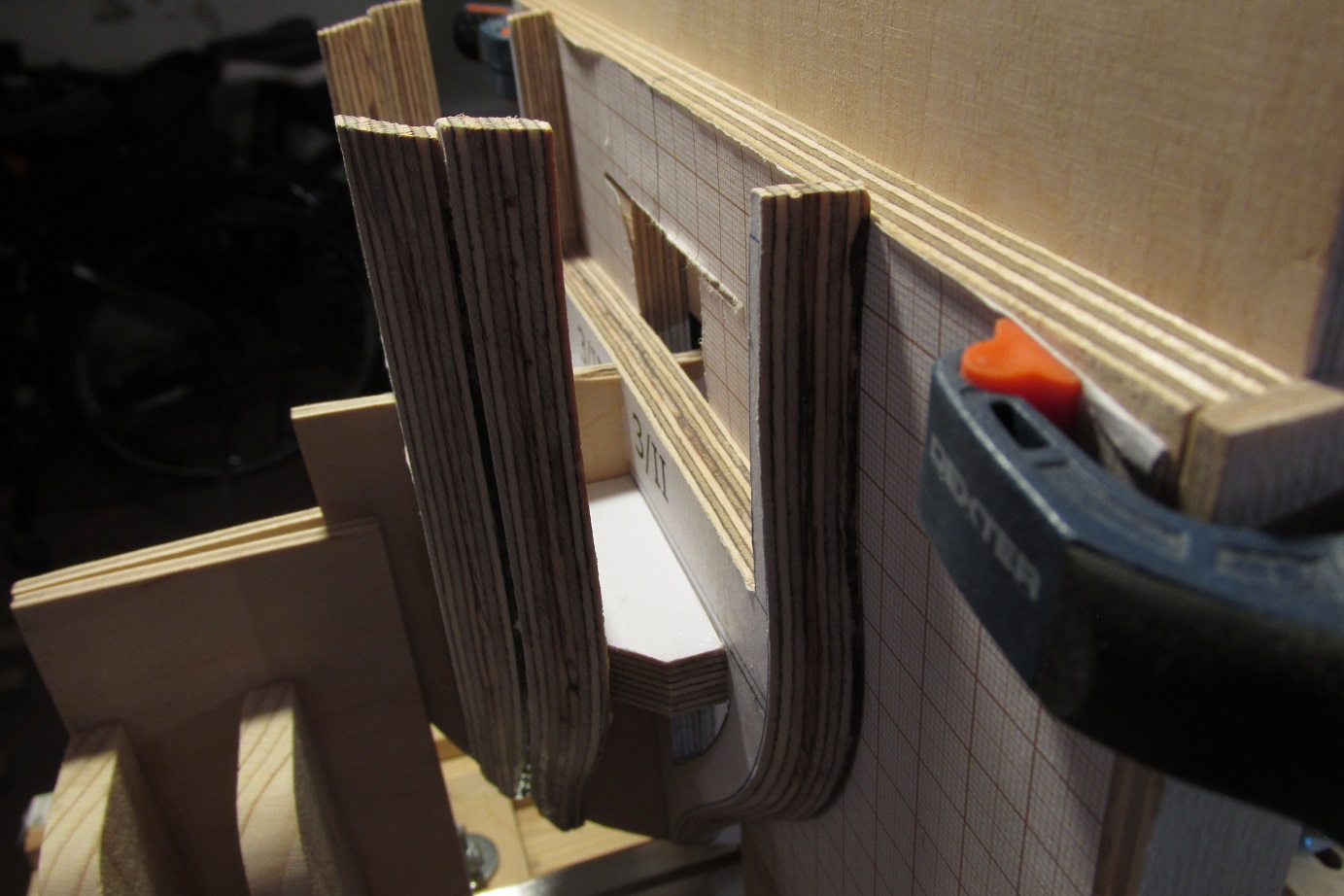

Nie wiem jak powinno się profilować wewnętrzne wąsy wręg na dziobie, więc radziłem sobie jak potrafiłem :-)
Nie wiem jak powinno się profilować wewnętrzne wąsy wręg na dziobie, więc radziłem sobie jak potrafiłem :-)
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
piter56
Posty: 0
Rejestracja: 11 mar 2013, 13:22

Re: kolejny HMS Enterprize - ralfee

Post autor: piter56 »

Gratulacje, dobry start, wszystko idzie dobrze.
Awatar użytkownika
ralfee3
Posty: 10
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Cześć,

Dzięki Piter za dobre słowo!

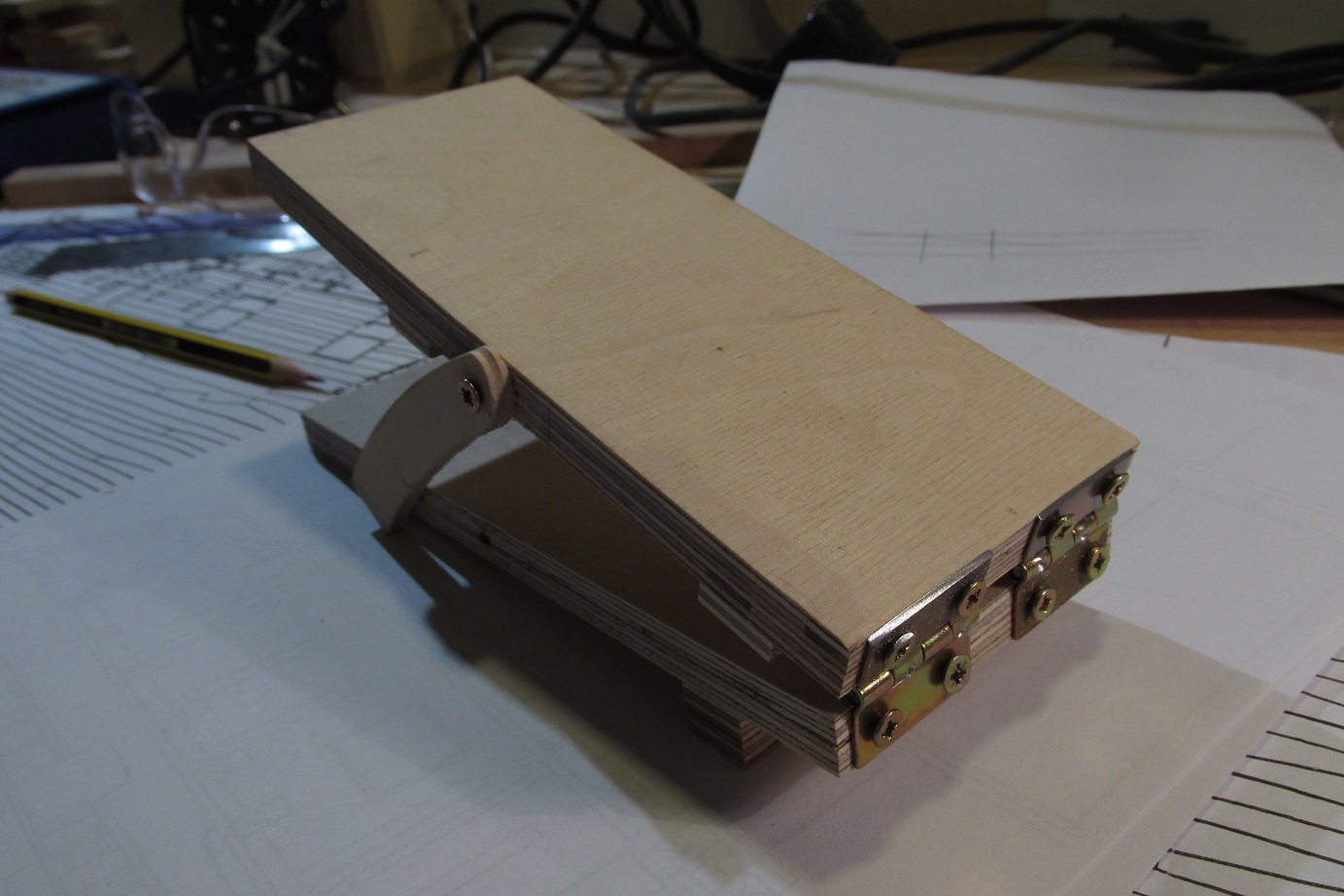

Szkielet się klei, a w przerwach podczas schnięcia kleju, przygotowywałem elementy kila. Po raz pierwszy próbowałem użyć do tego frezarki :-) Musiałem przygotować sobie też do tego narzędzie, nie jest to szczyt techniki, ale spełnia swoje zadanie.
Załączniki

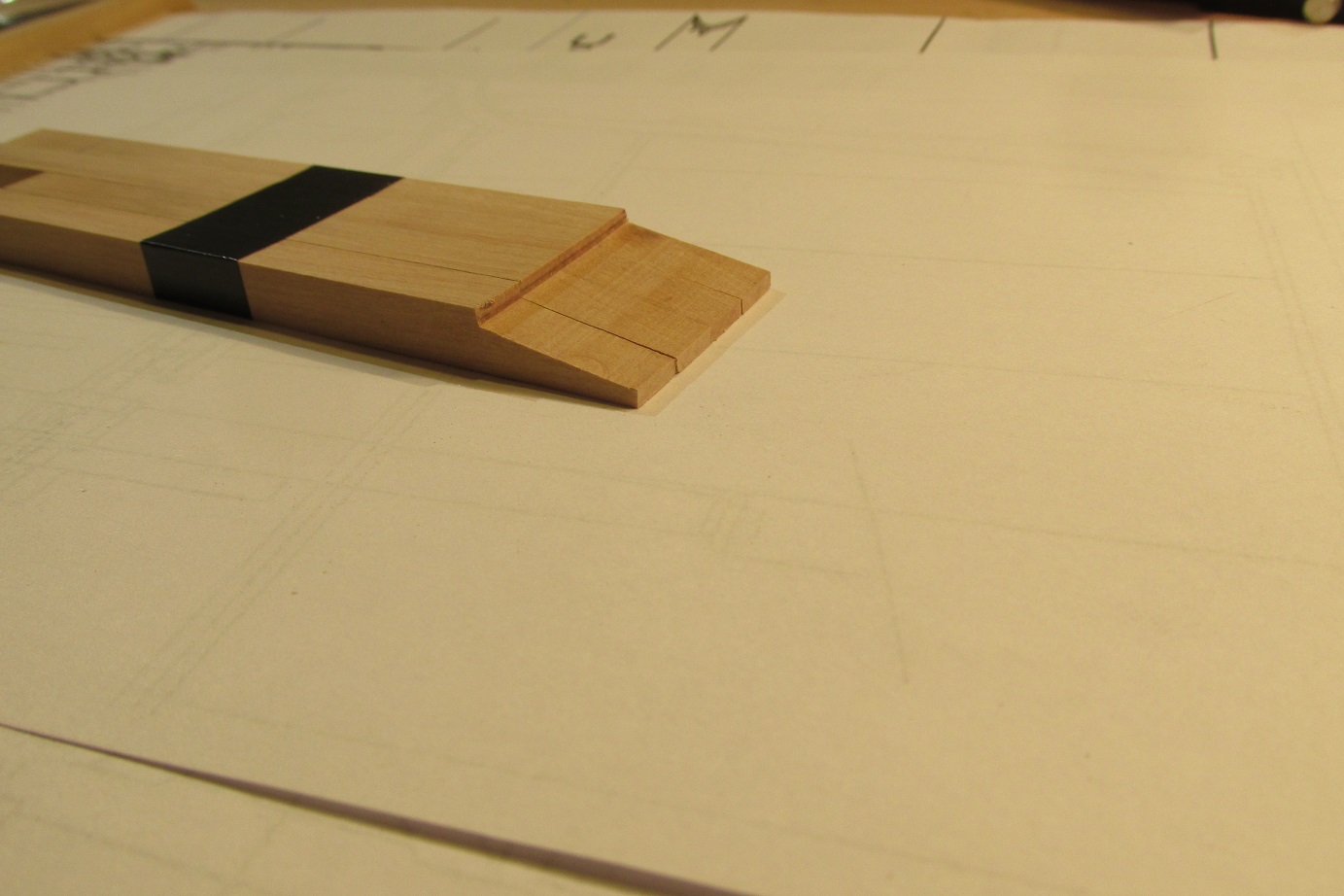

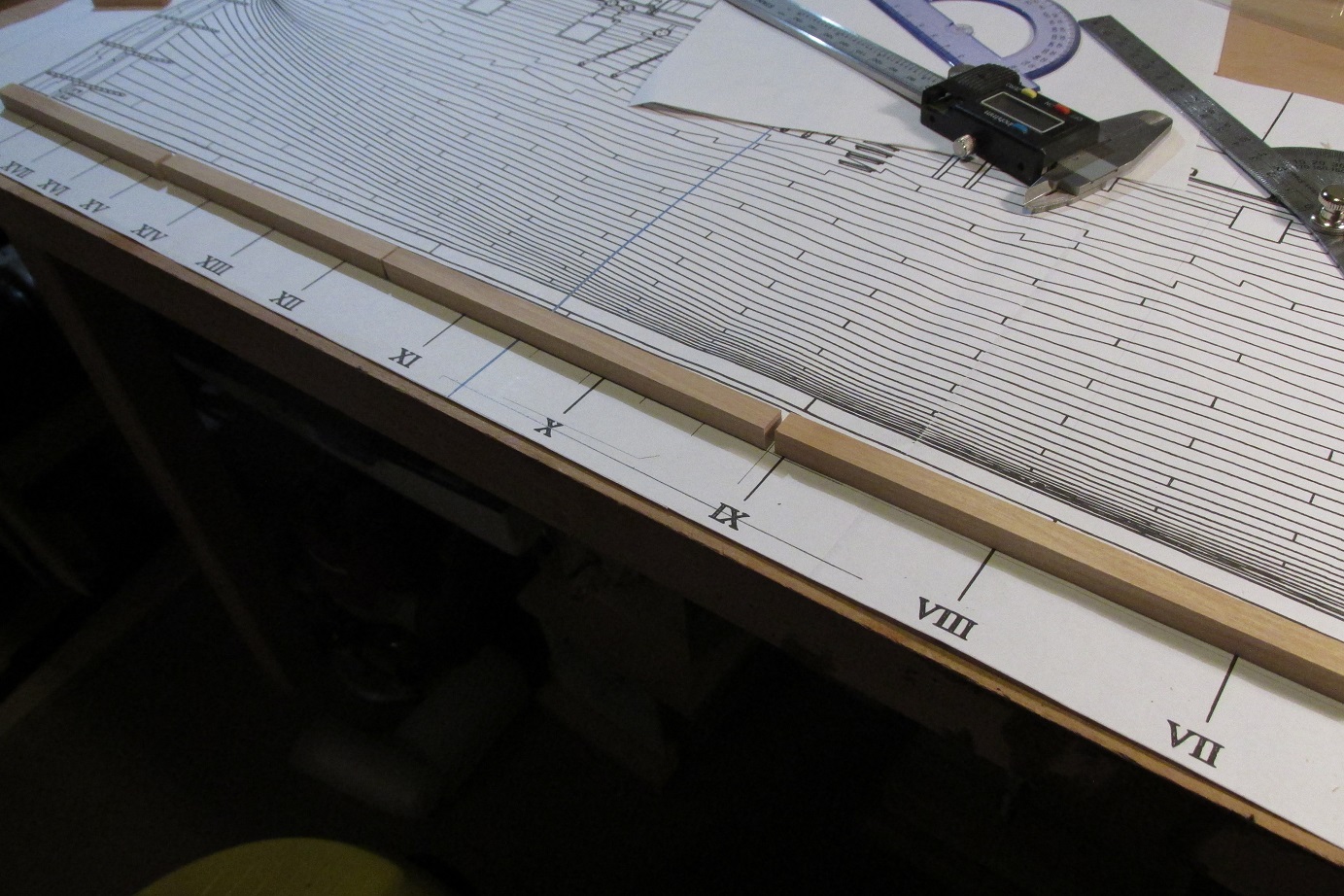

Tak to wygląda po przymierzeniu.
Tak to wygląda po przymierzeniu.
Listwy złączyłem jeszcze taśmą izolacyjną, aby zabezpieczyć przed przesunięciem.
Listwy złączyłem jeszcze taśmą izolacyjną, aby zabezpieczyć przed przesunięciem.

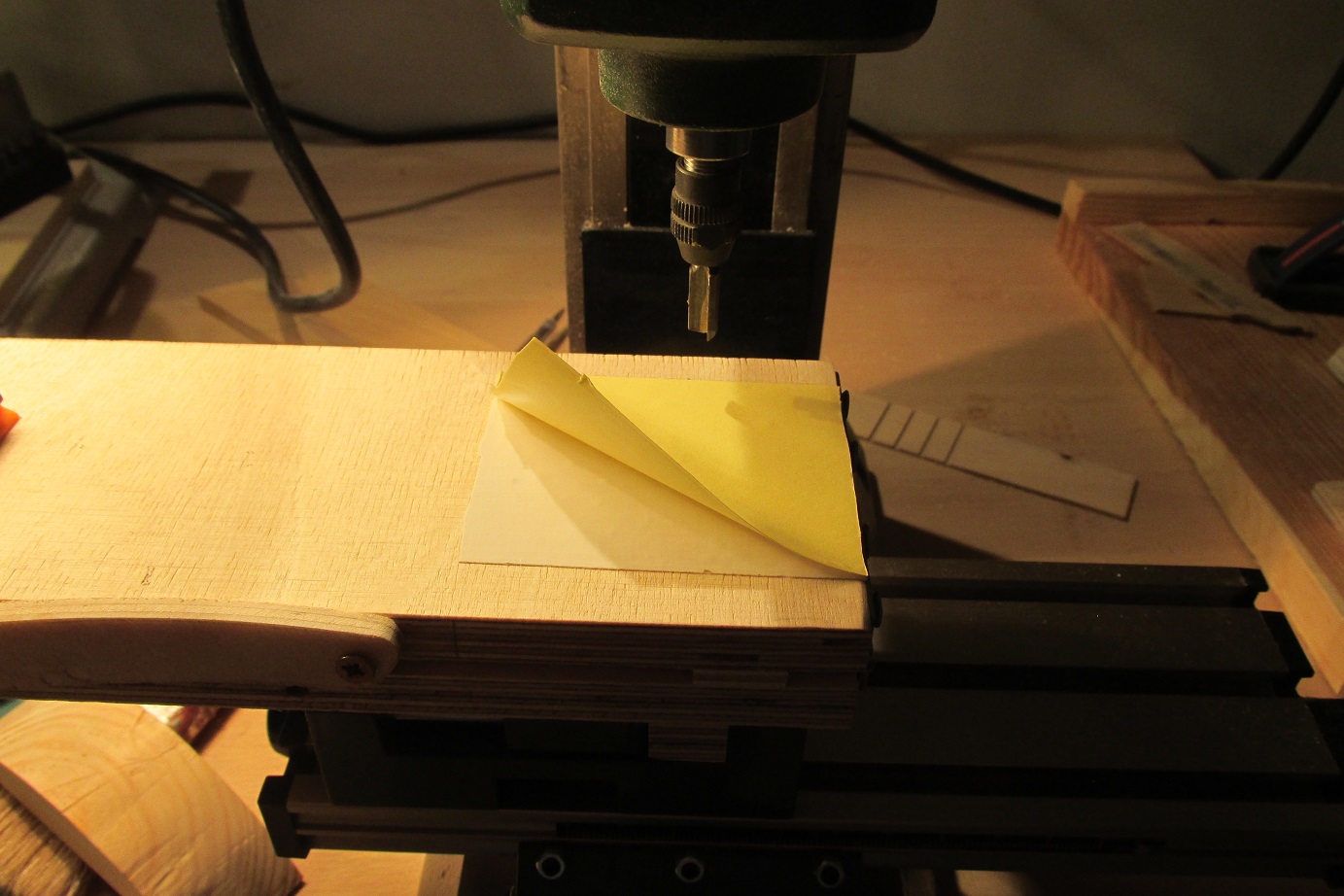

Taśma dwustronnie przylepna.
Taśma dwustronnie przylepna.

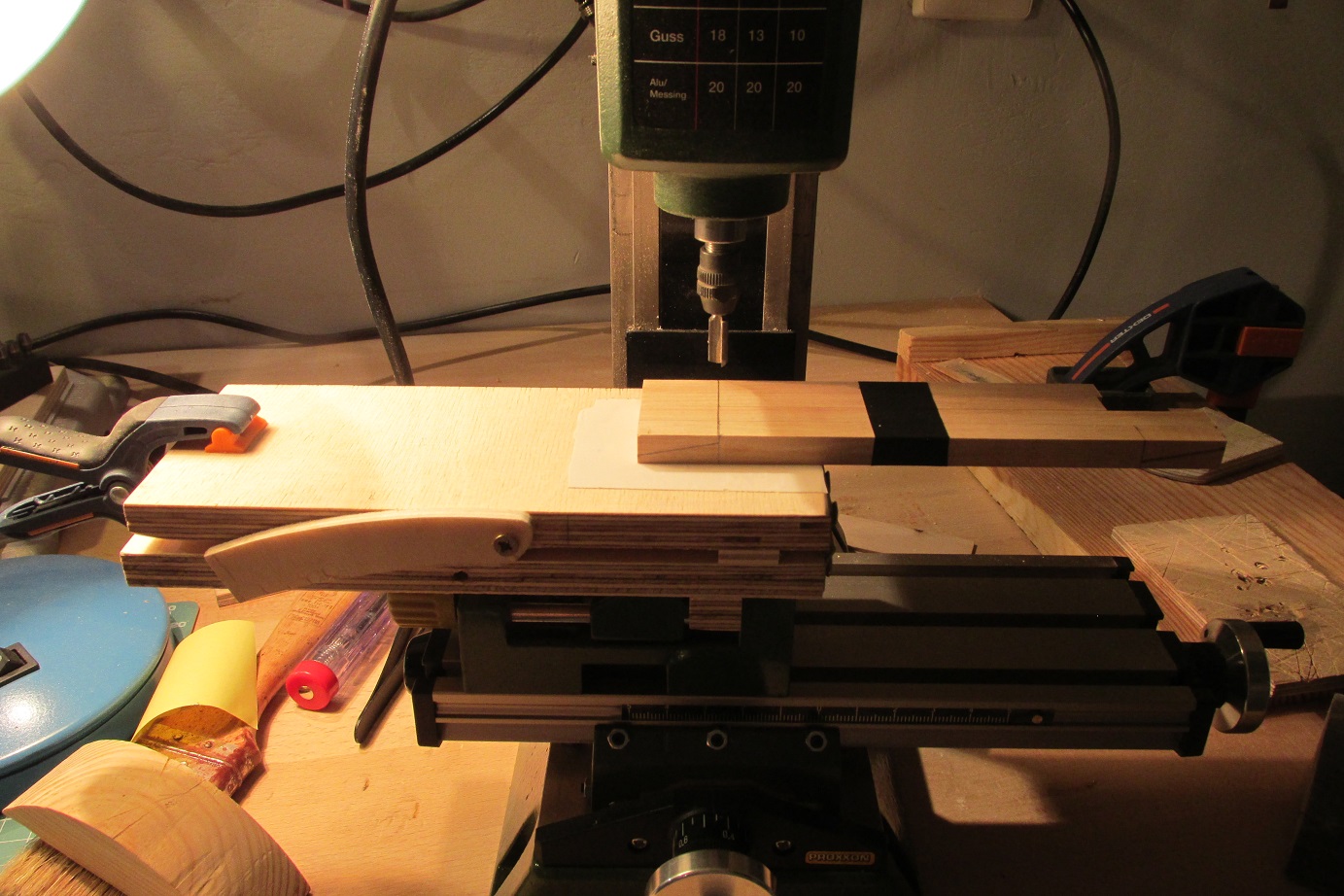

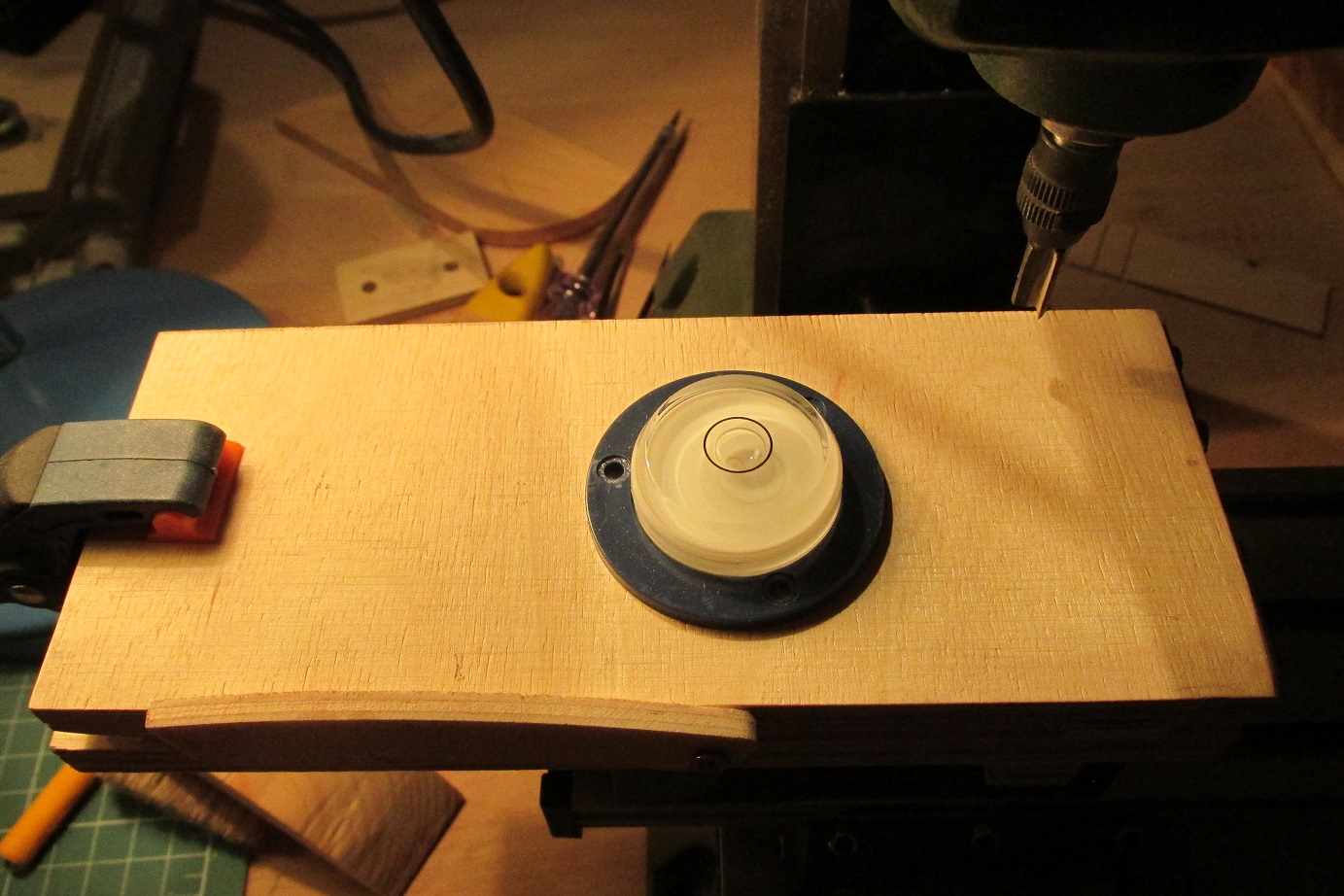

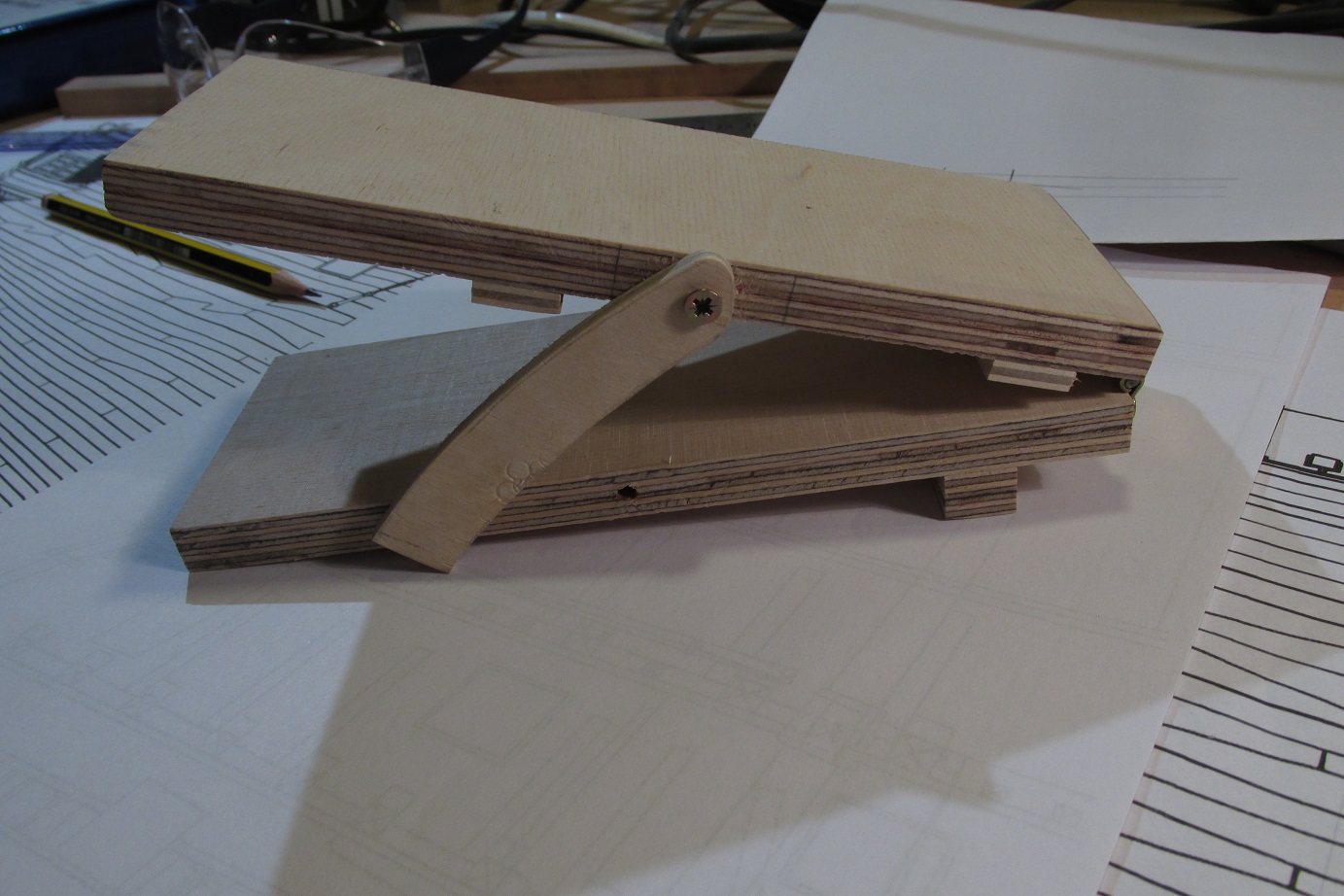

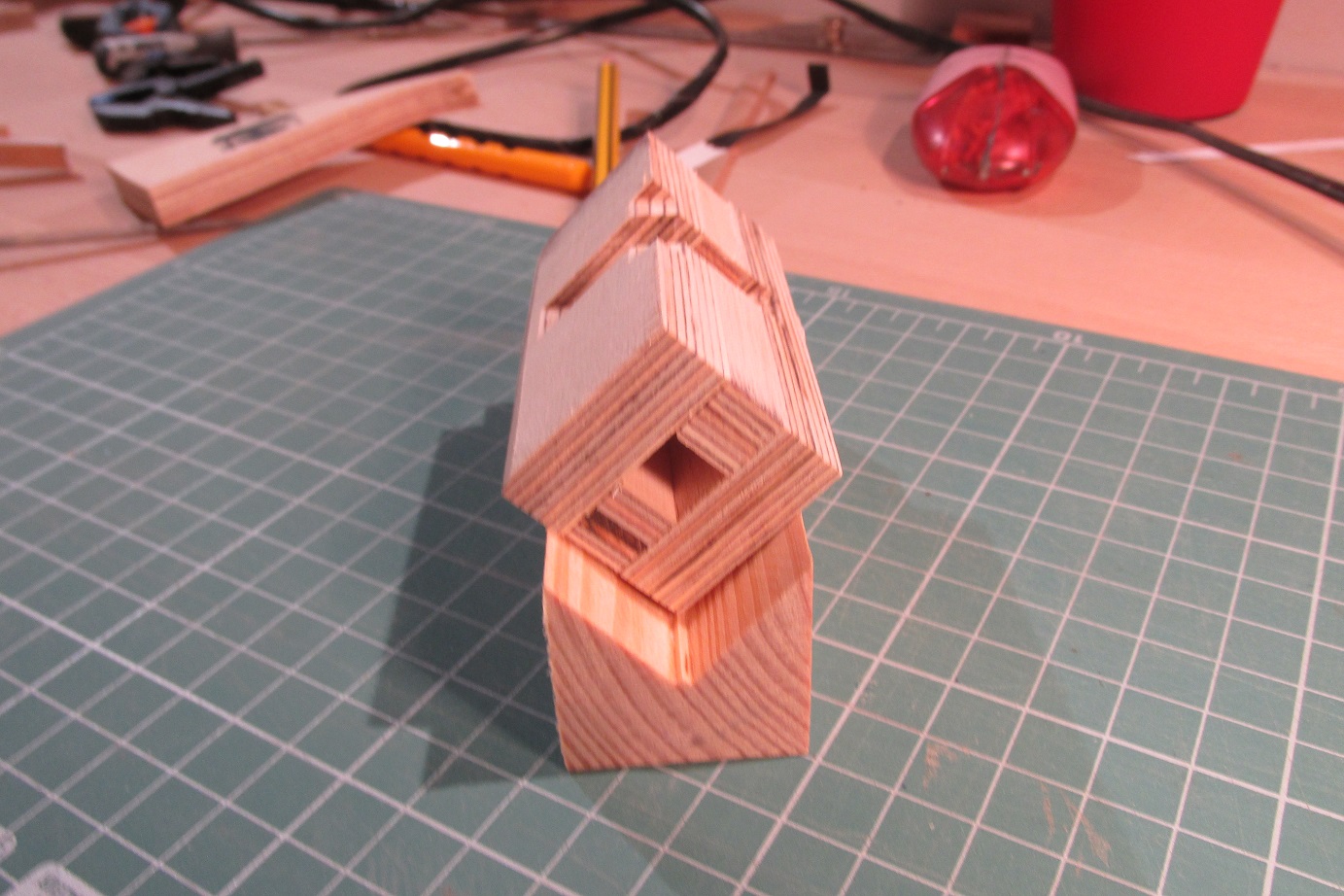

Po zamontowaniu jigu w imadełku, nastąpiło poziomowanie
Po zamontowaniu jigu w imadełku, nastąpiło poziomowanie
Najlepsze było by imadło z kątomierzem, ale nie znalazłem nigdzie takiego małego, co można na stoliku używać.
Najlepsze było by imadło z kątomierzem, ale nie znalazłem nigdzie takiego małego, co można na stoliku używać.

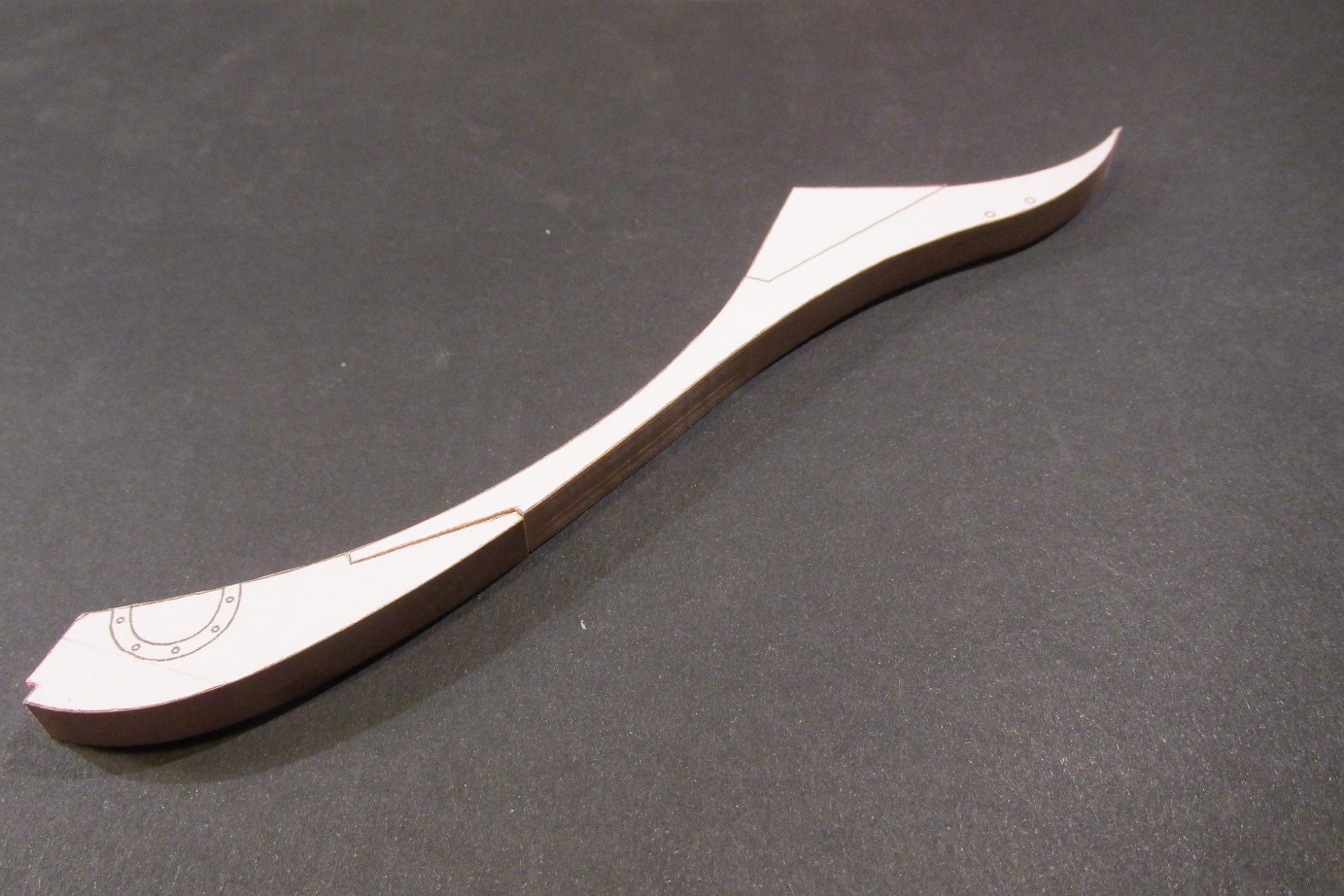

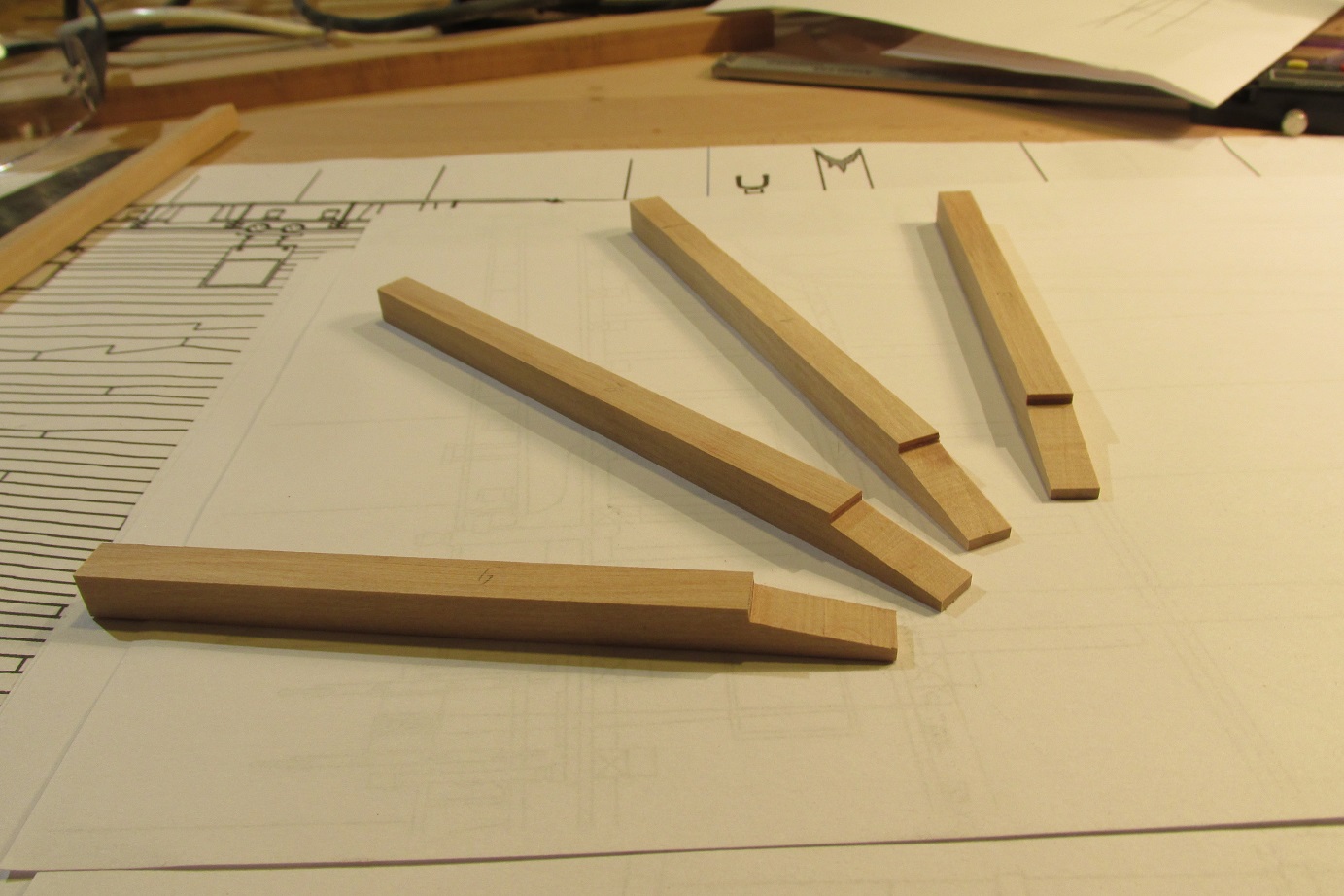

Elementy kilu, a może kila, sam nie wiem jak to się odmienia :-).
Elementy kilu, a może kila, sam nie wiem jak to się odmienia :-).
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Witek...
Posty: 6
Rejestracja: 16 gru 2016, 15:07
Lokalizacja: {"name":"Polska Zb\u0105szy\u0144","desc":"","lat":"","lng":""}

Re: kolejny HMS Enterprize - ralfee

Post autor: Witek... »

Rafał to spryciarz i ma świetne pomysły. Już po samym kilu i szkielecie widać, że to będzie super elegancki model. Fajnie to wykonujesz i pokazujesz.
Awatar użytkownika
Jarcio
Posty: 66
Rejestracja: 17 lut 2011, 13:43

Re: kolejny HMS Enterprize - ralfee

Post autor: Jarcio »

Pomysłowy Dobromir :) Fajnie, że pokazujesz technikę wykonania poszczególnych elementów. Niewiele pozostało osób, które przedstawiają swoją budowę w taki sposób. Ja jestem wiernym oglądaczem Twojej pracy.
Awatar użytkownika
Zdzisław
Posty: 0
Rejestracja: 16 lut 2015, 11:49

Re: kolejny HMS Enterprize - ralfee

Post autor: Zdzisław »

Cześć
Rafał jest super nic dodać nic ująć.
Pozdrawiam Zdzisław
Awatar użytkownika
ralfee3
Posty: 10
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Cześć,

Prace trwają, szkielet, kil i stewa dziobowa, to elementy nad którymi cały czas pracuję. Przekonuję się dopiero, jak bardzo trzeba mieć "głowę na karku" żeby właściwie odczytać plany. Już przy kilu zrobiłem błąd a co będzie dalej...
Załączniki

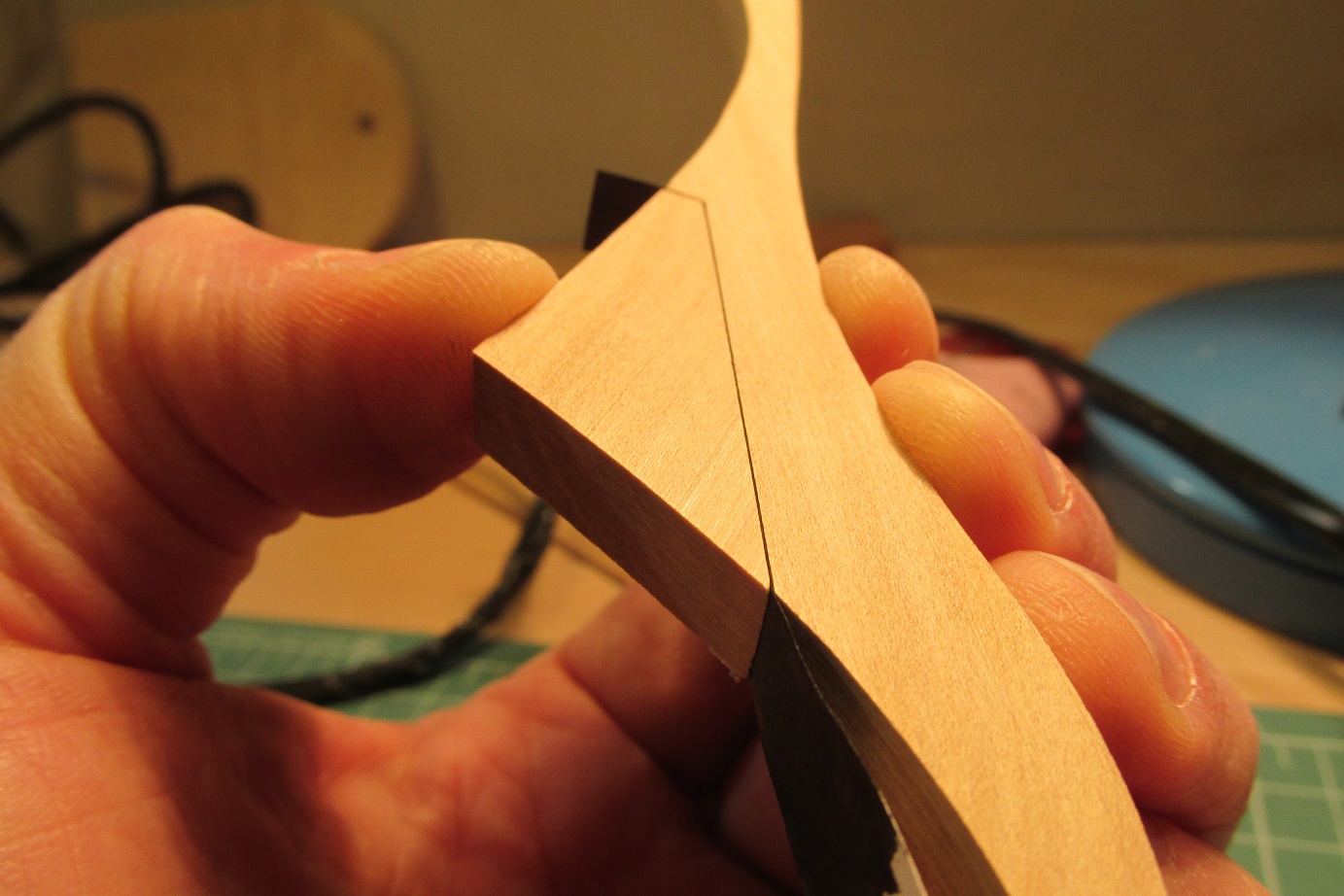

Z papierem z drukarki szczelina wygląda zgrabnie i nie trzeba myśleć o odpowiednim zapasie podczas formowania.
Z papierem z drukarki szczelina wygląda zgrabnie i nie trzeba myśleć o odpowiednim zapasie podczas formowania.

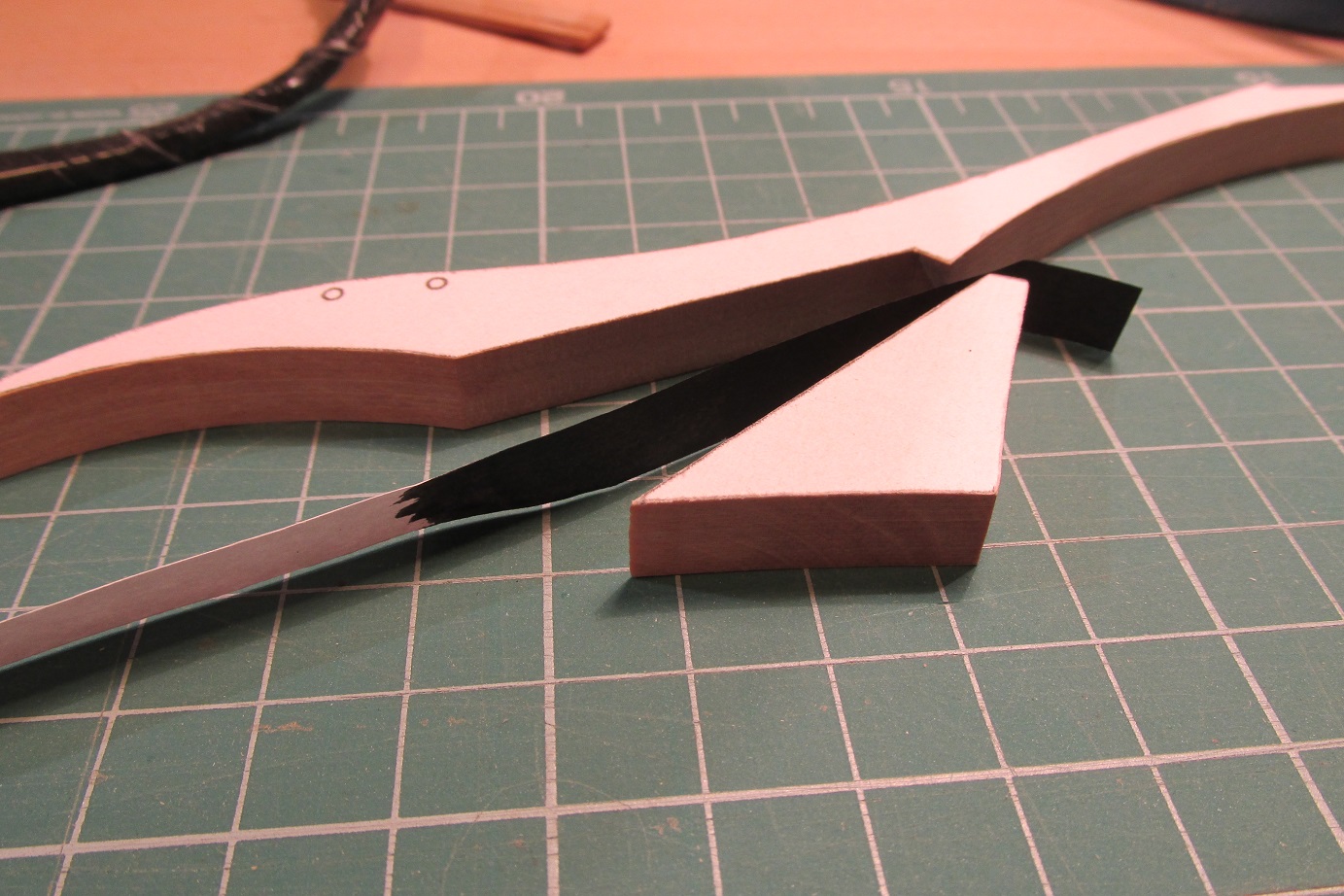

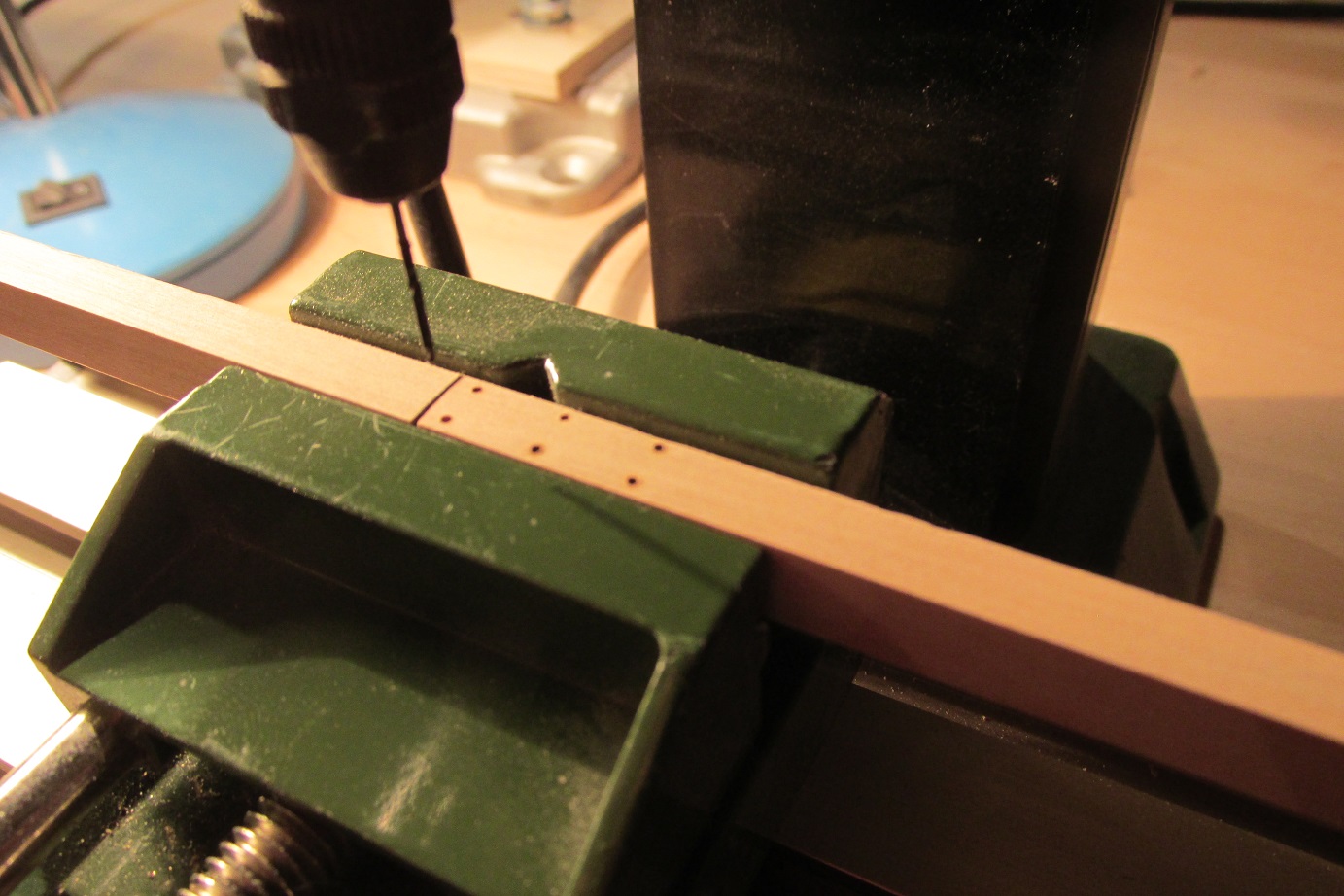

Do zaznaczenia łączeń, użyję papieru z drukarki nasączonego czarnym tuszem.
Do zaznaczenia łączeń, użyję papieru z drukarki nasączonego czarnym tuszem.

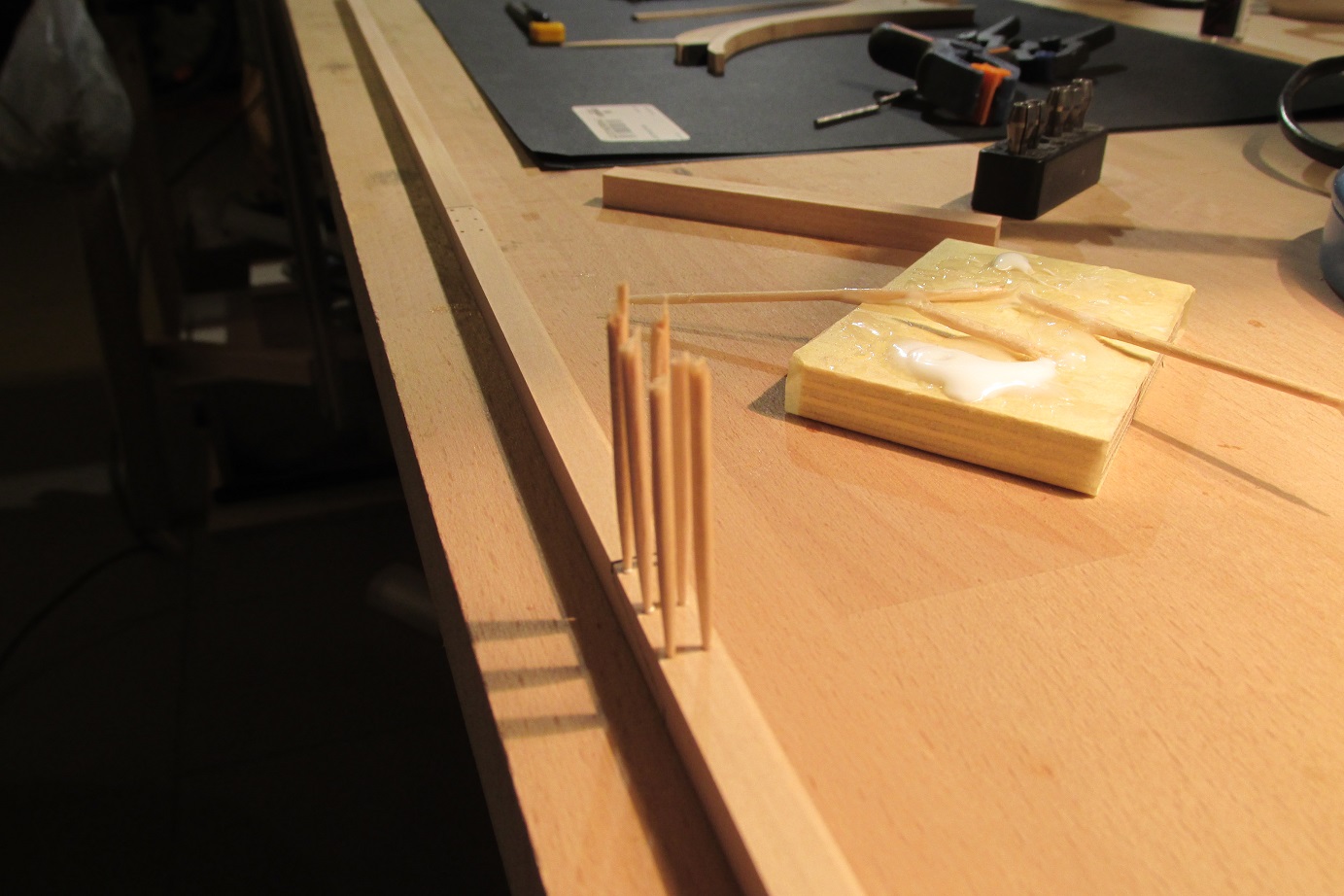

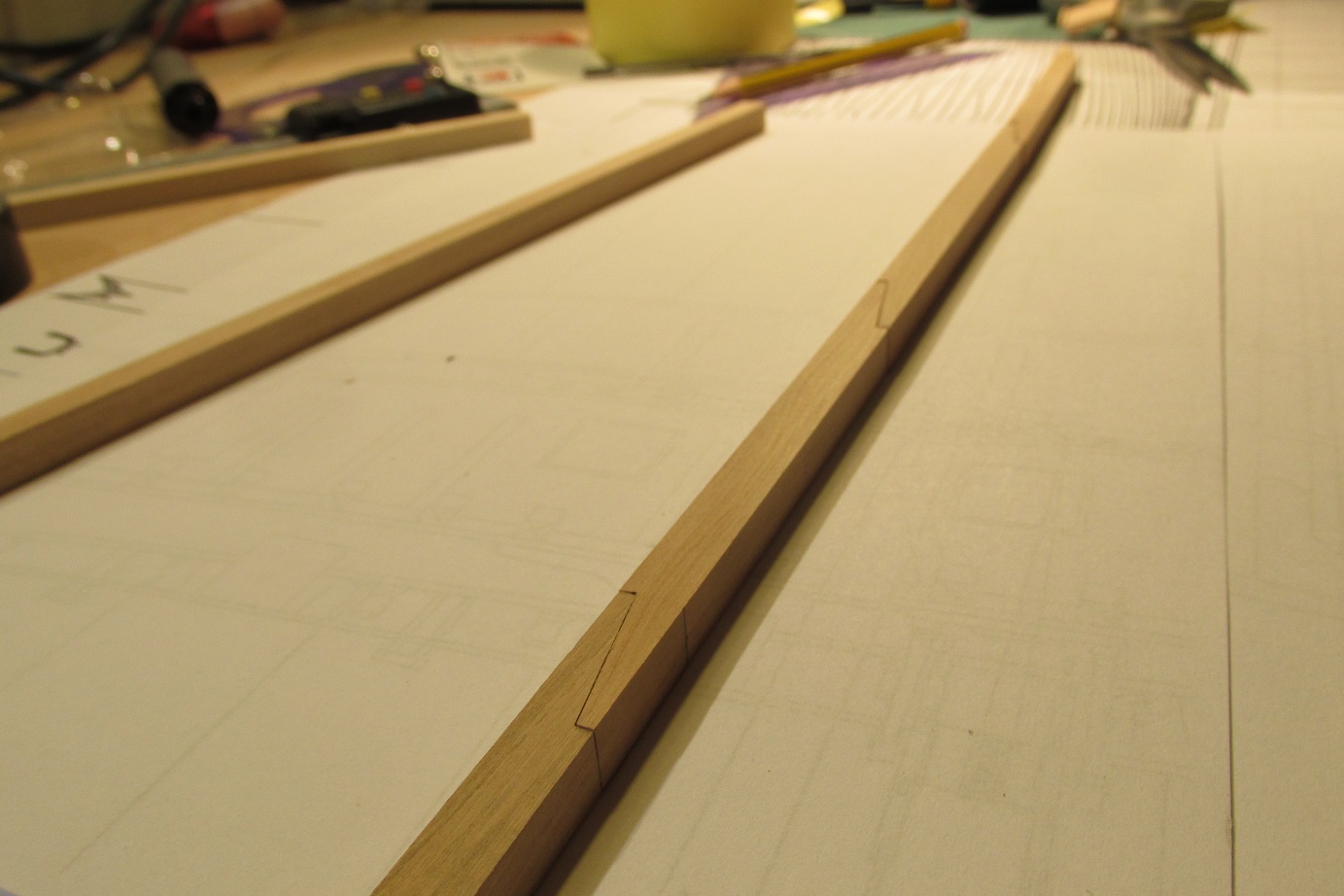

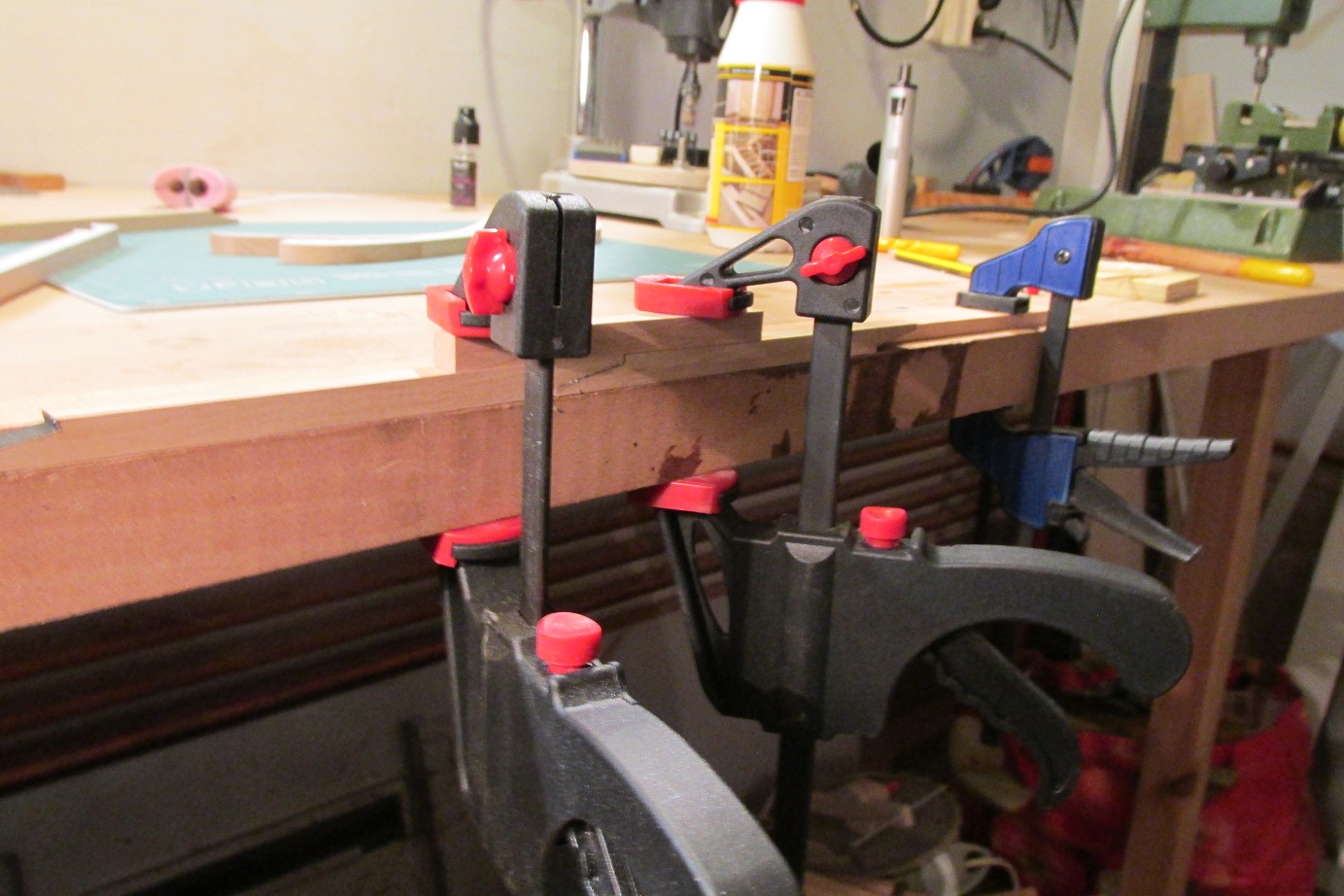

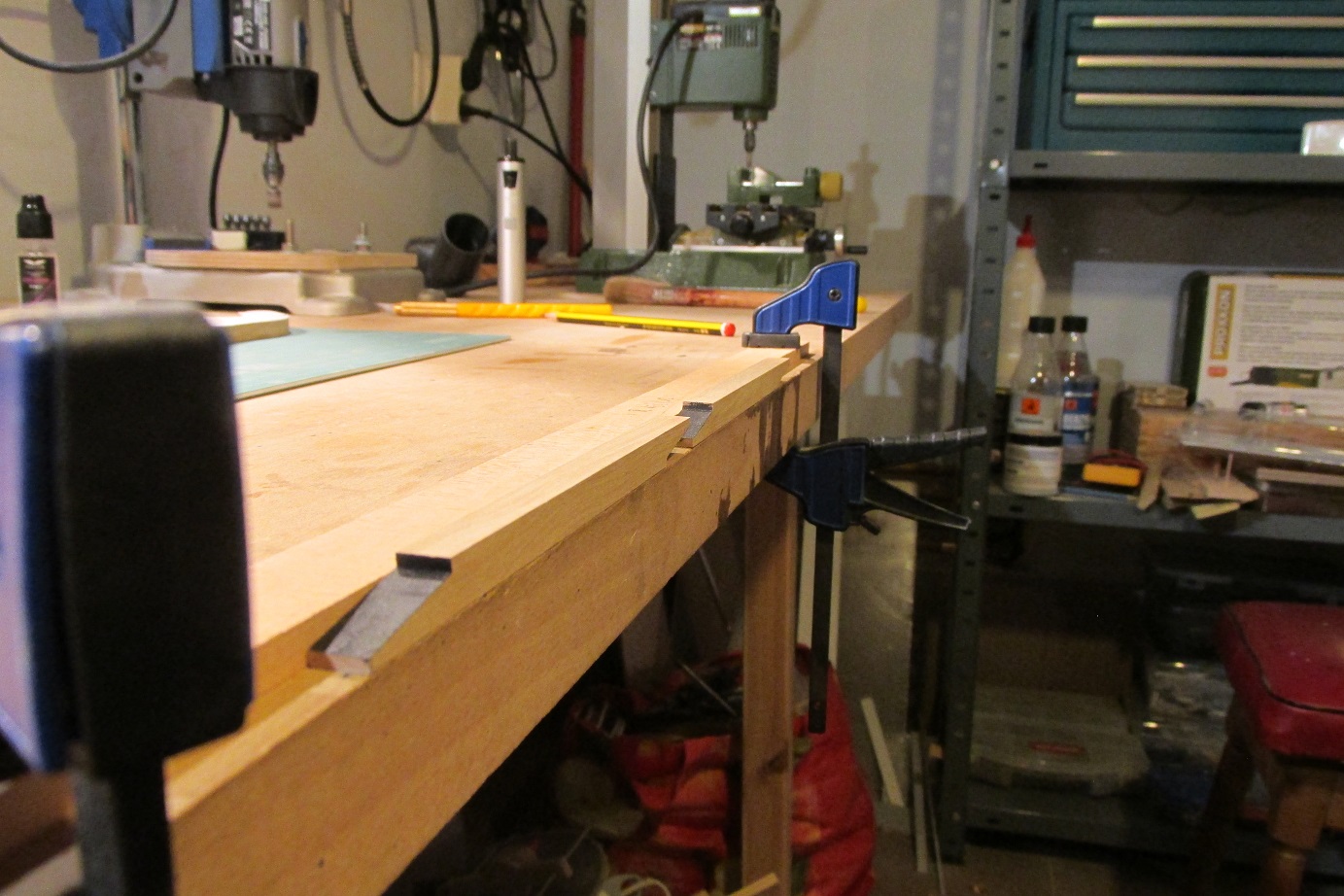

Takie klejenie zapewni prosty kil :-)
Takie klejenie zapewni prosty kil :-)

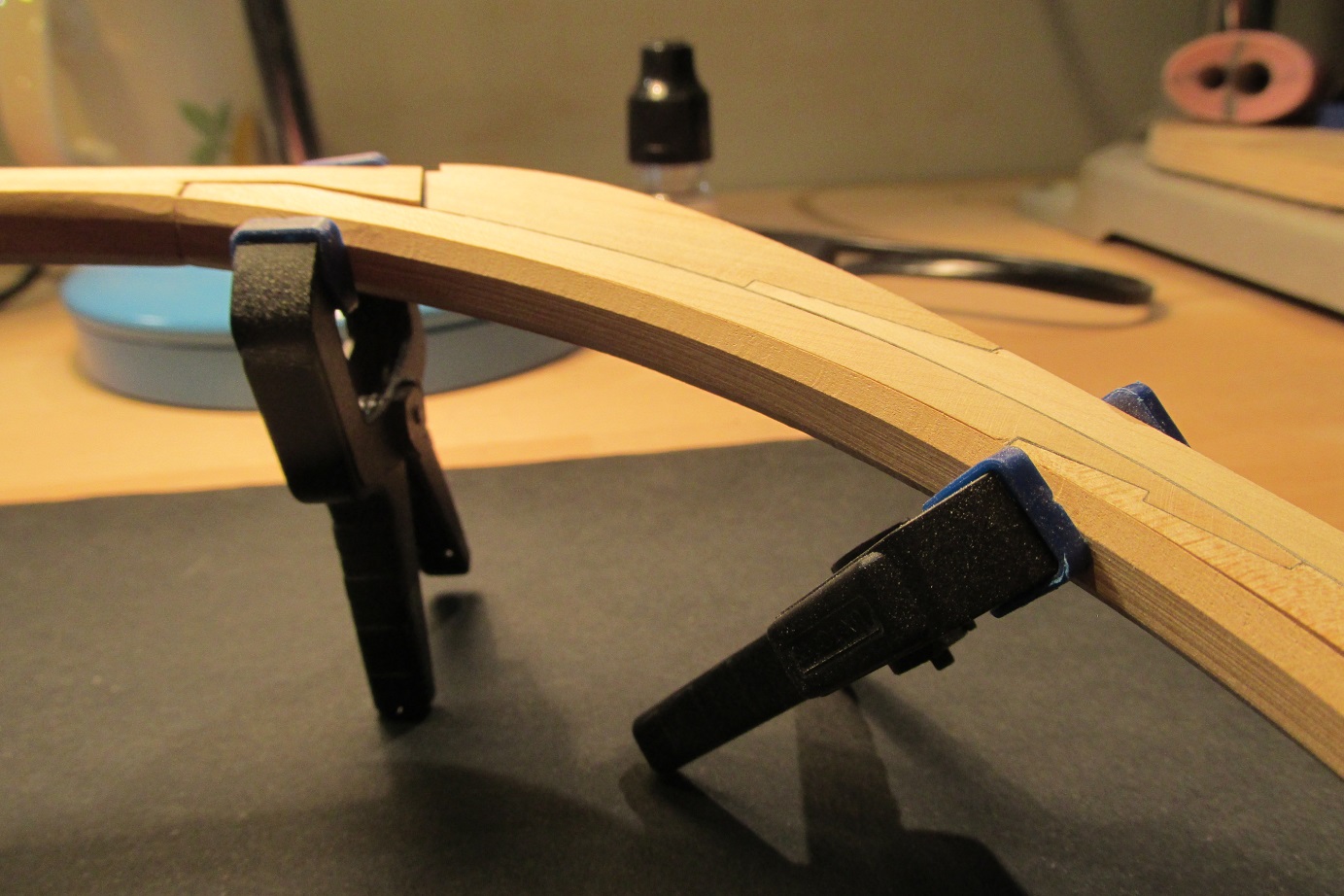

Rozpocząłem też sklejanie elementów kila.
Rozpocząłem też sklejanie elementów kila.

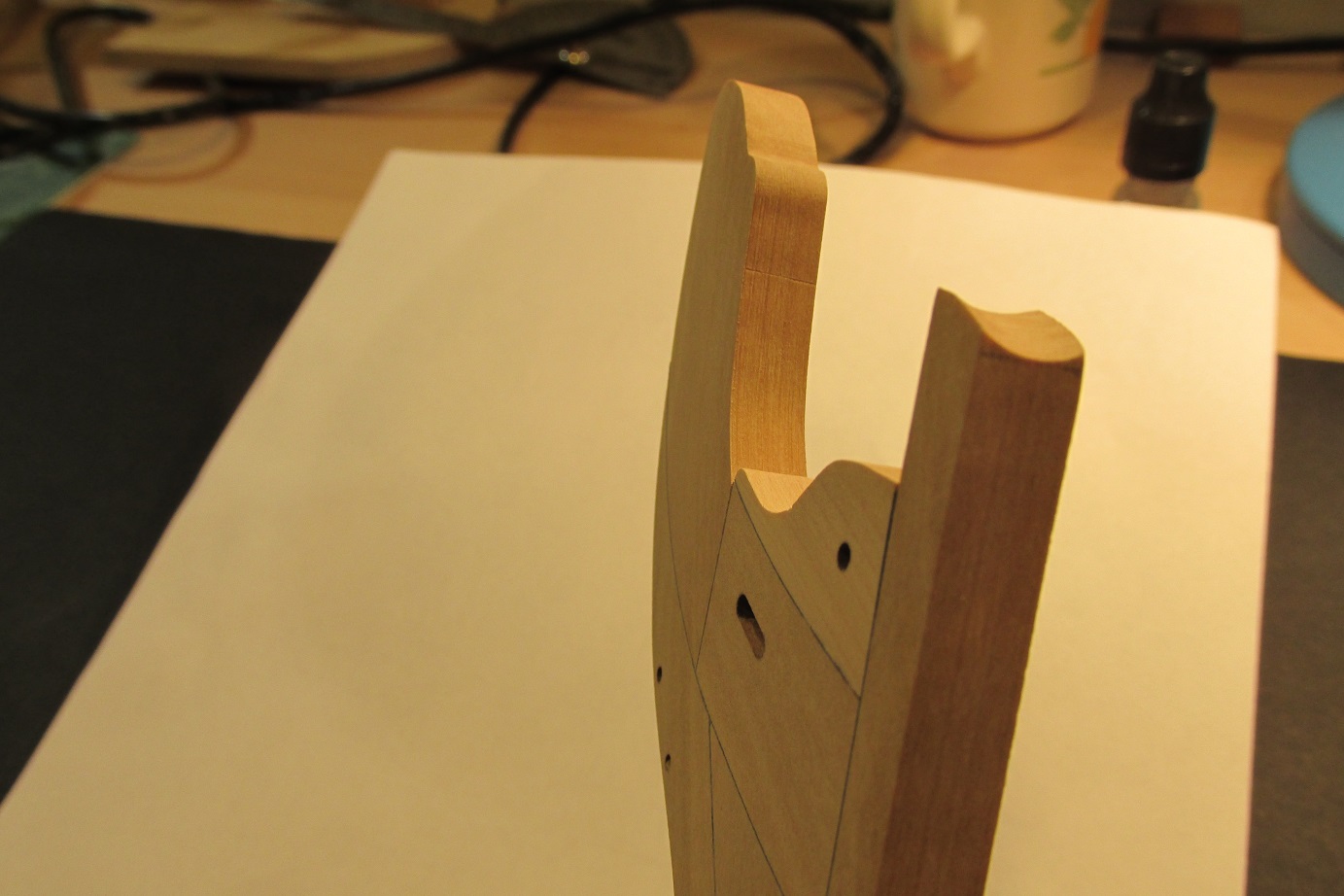

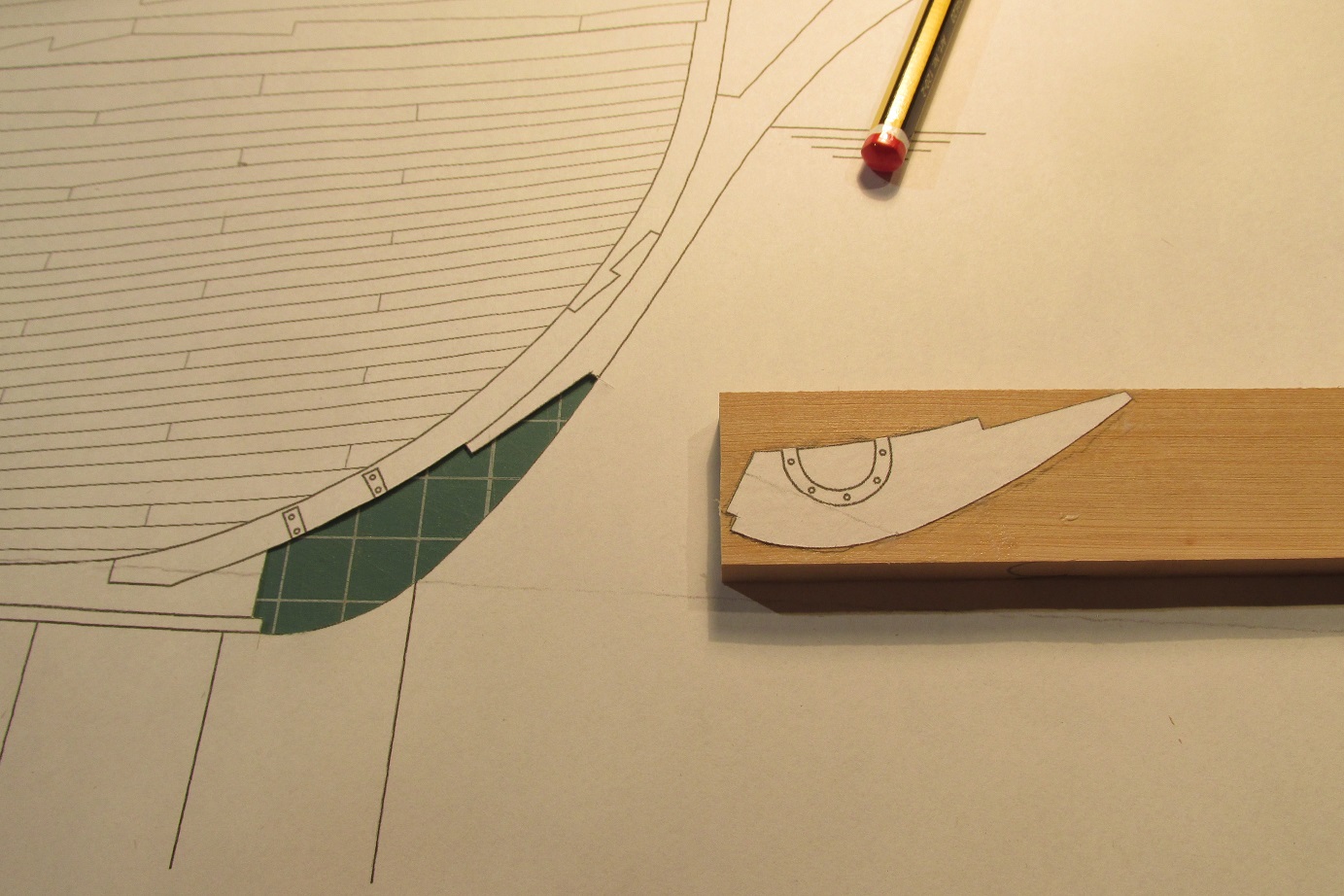

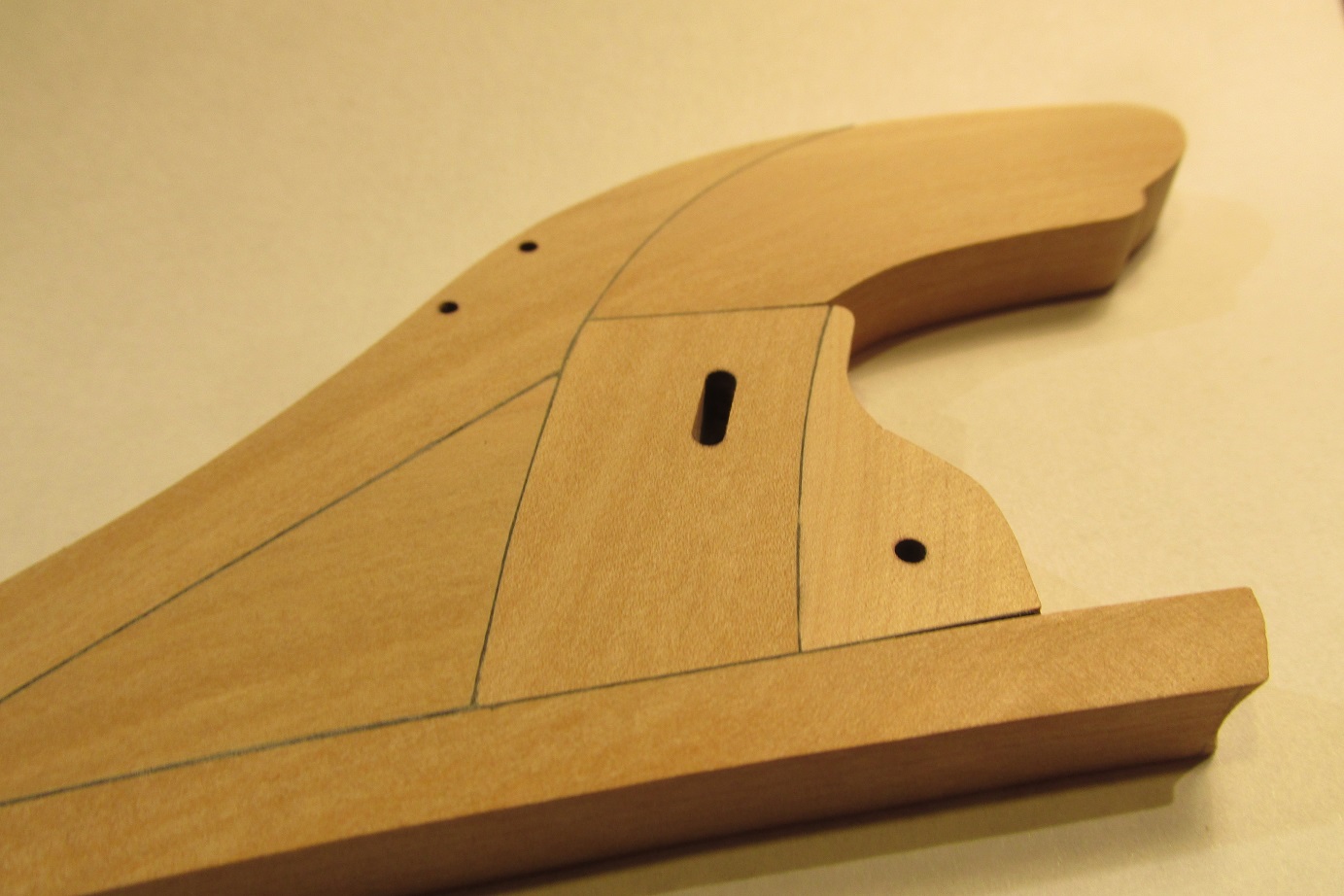

Miejsce stewy, które będzie podporą bukszprytu.
Miejsce stewy, które będzie podporą bukszprytu.
Myślę, że po trwałym połączeniu elementów nie będzie źle.
Myślę, że po trwałym połączeniu elementów nie będzie źle.

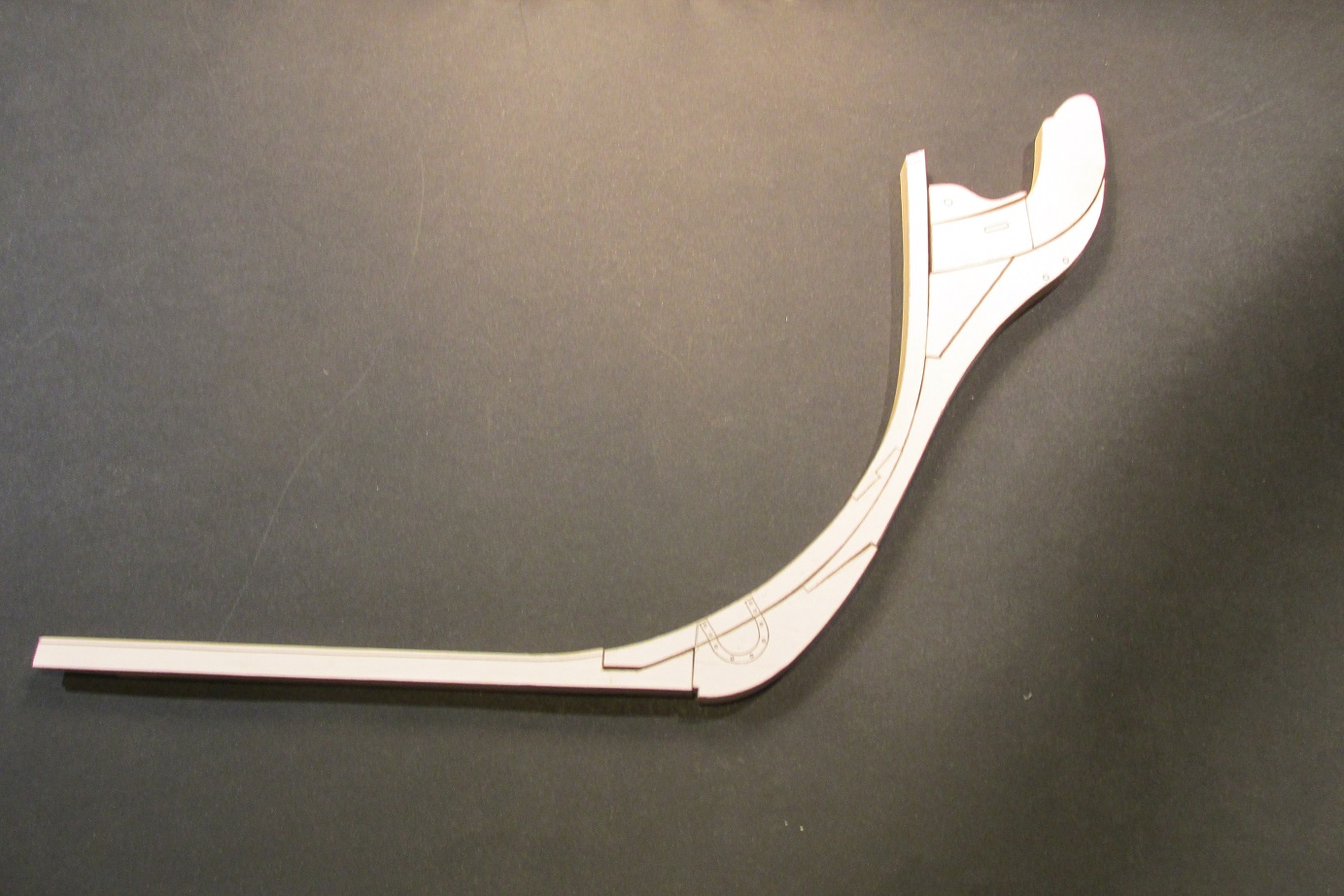

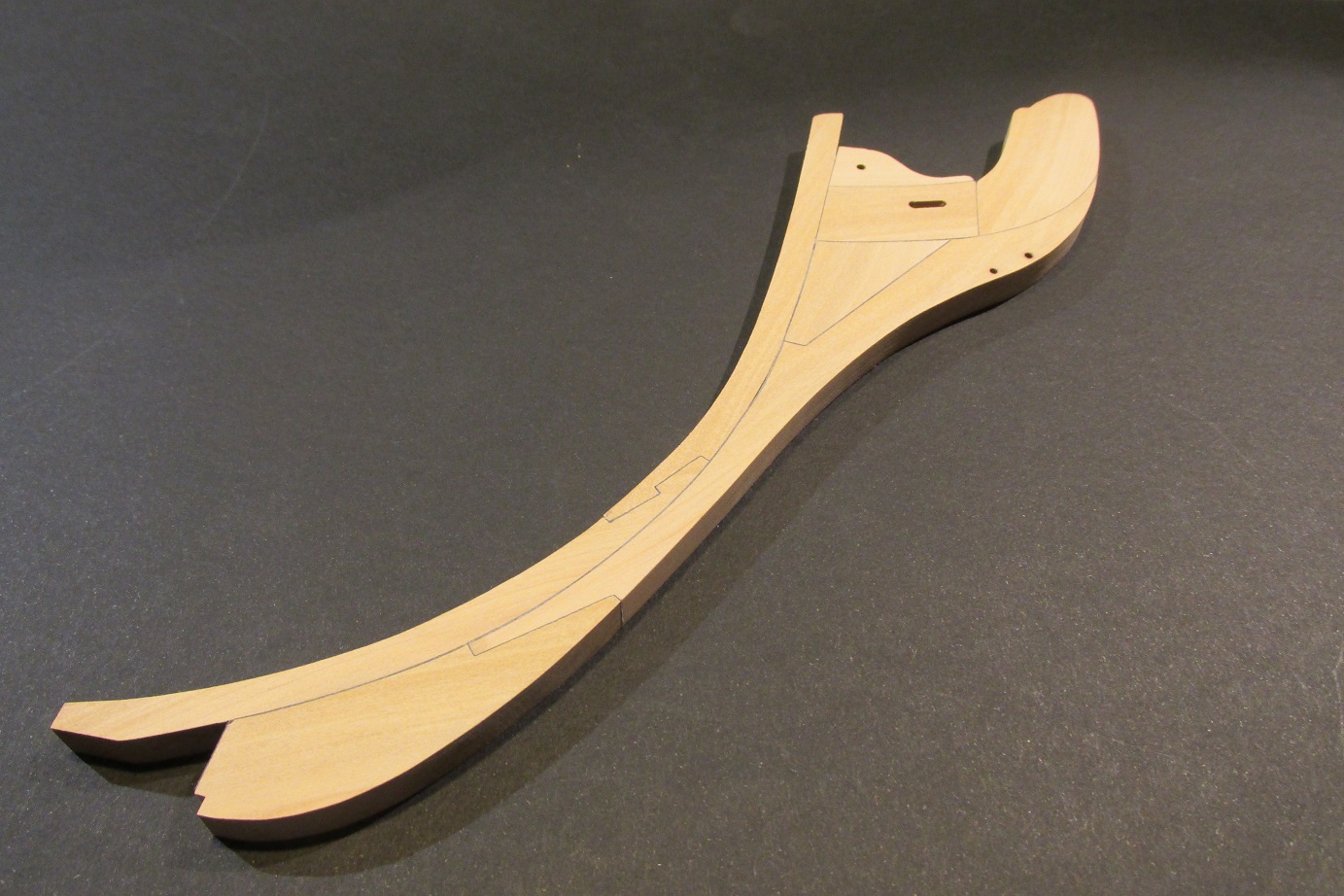

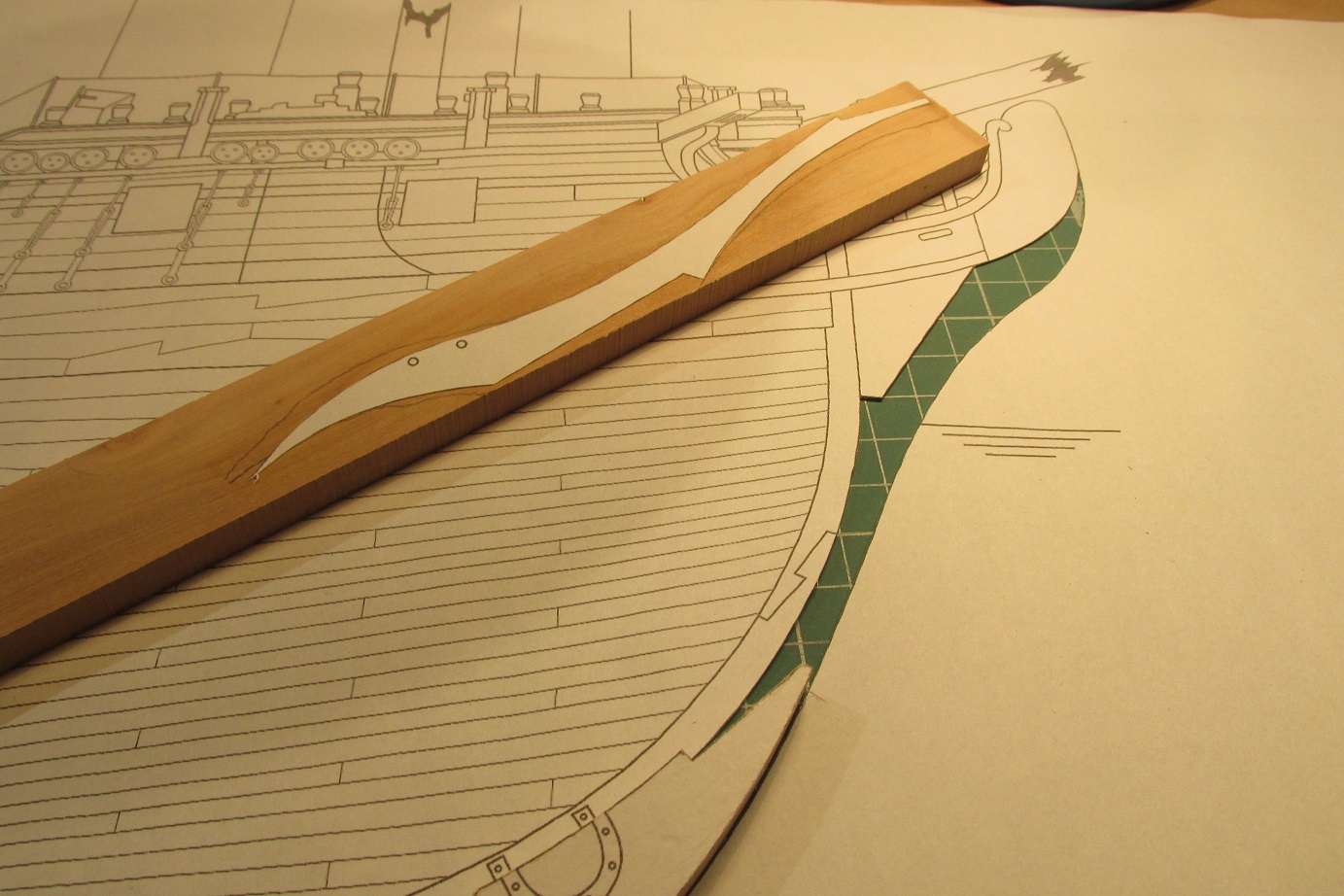

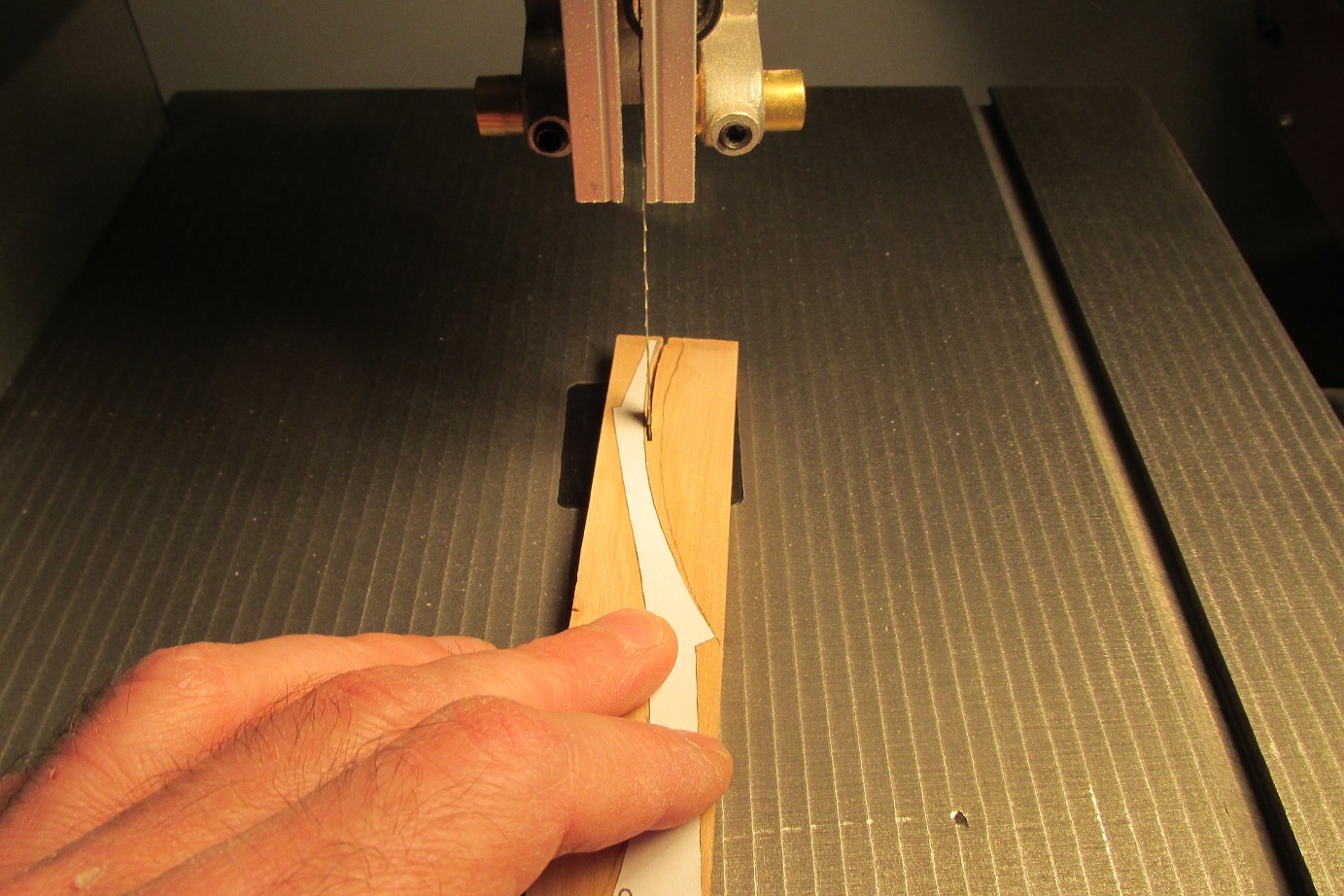

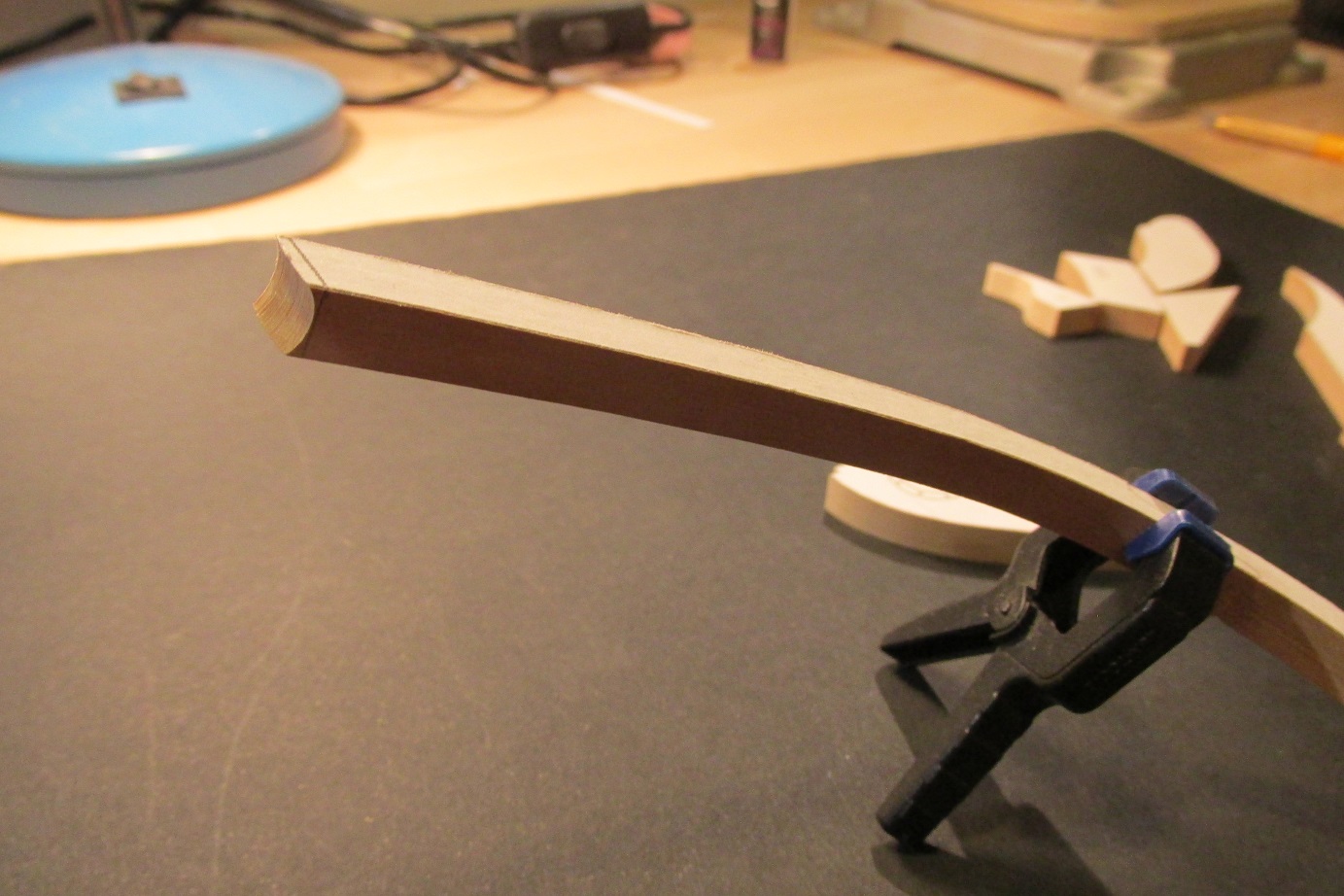

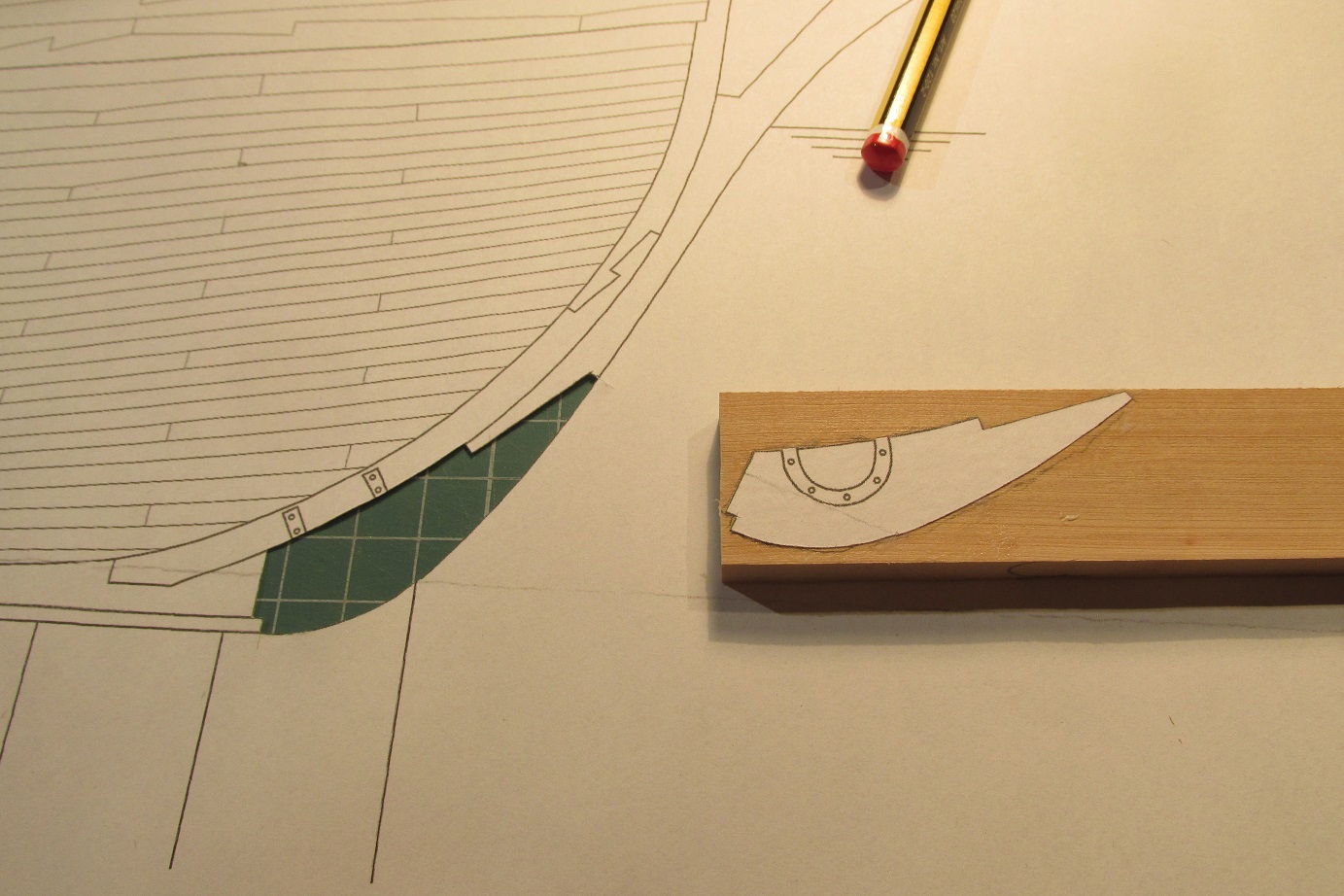

Rozpocząłem budowę stewy dziobowej.
Rozpocząłem budowę stewy dziobowej.

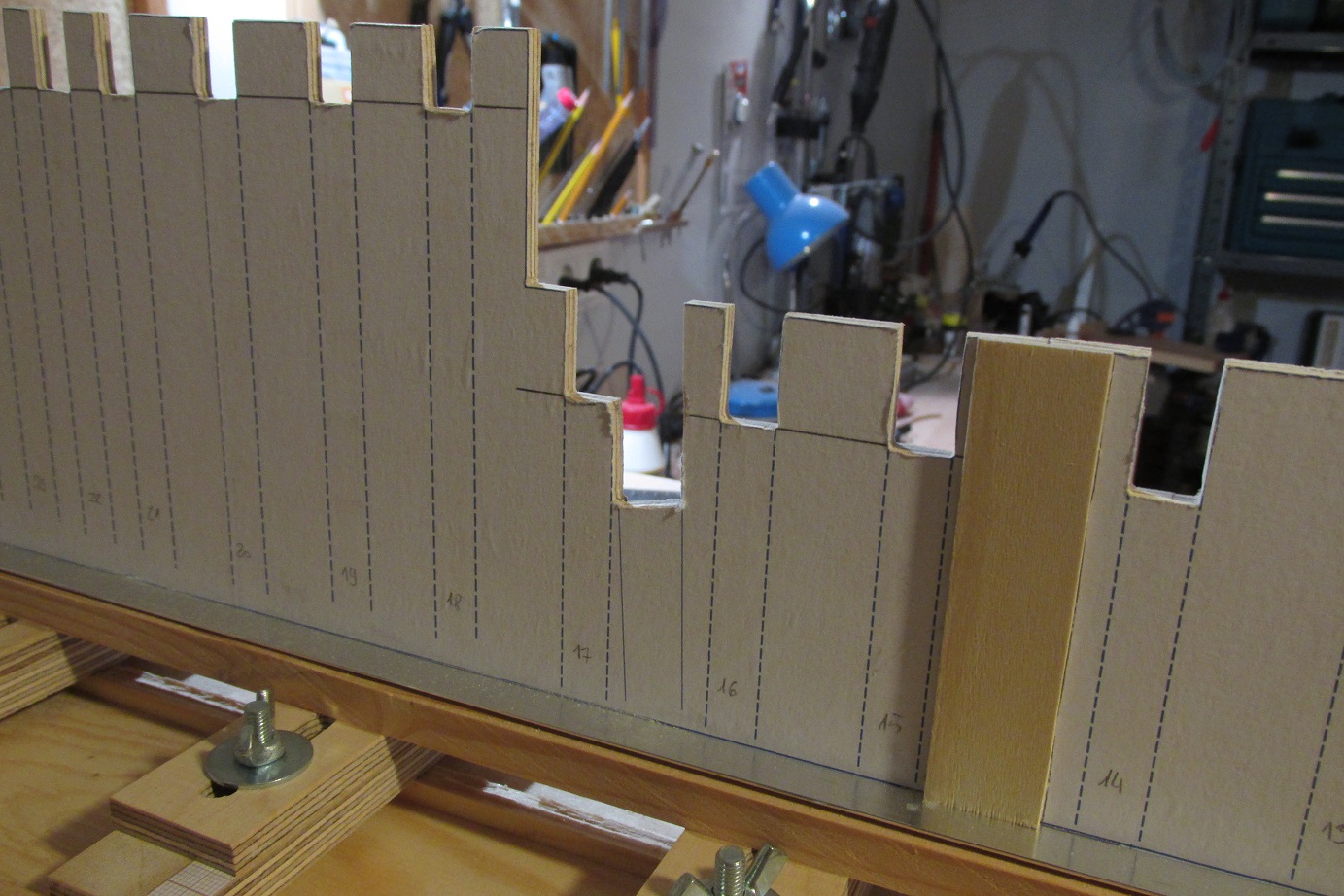

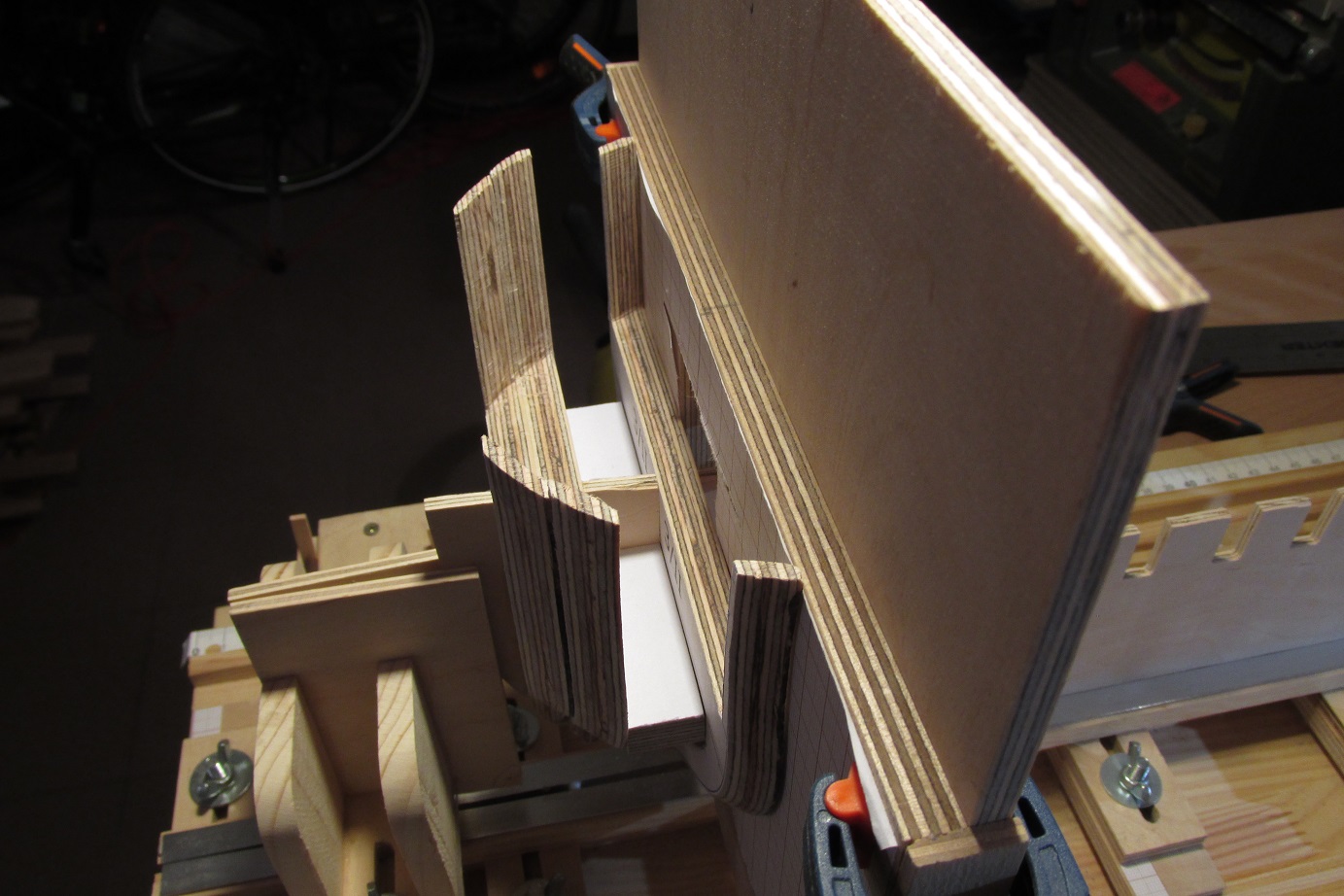

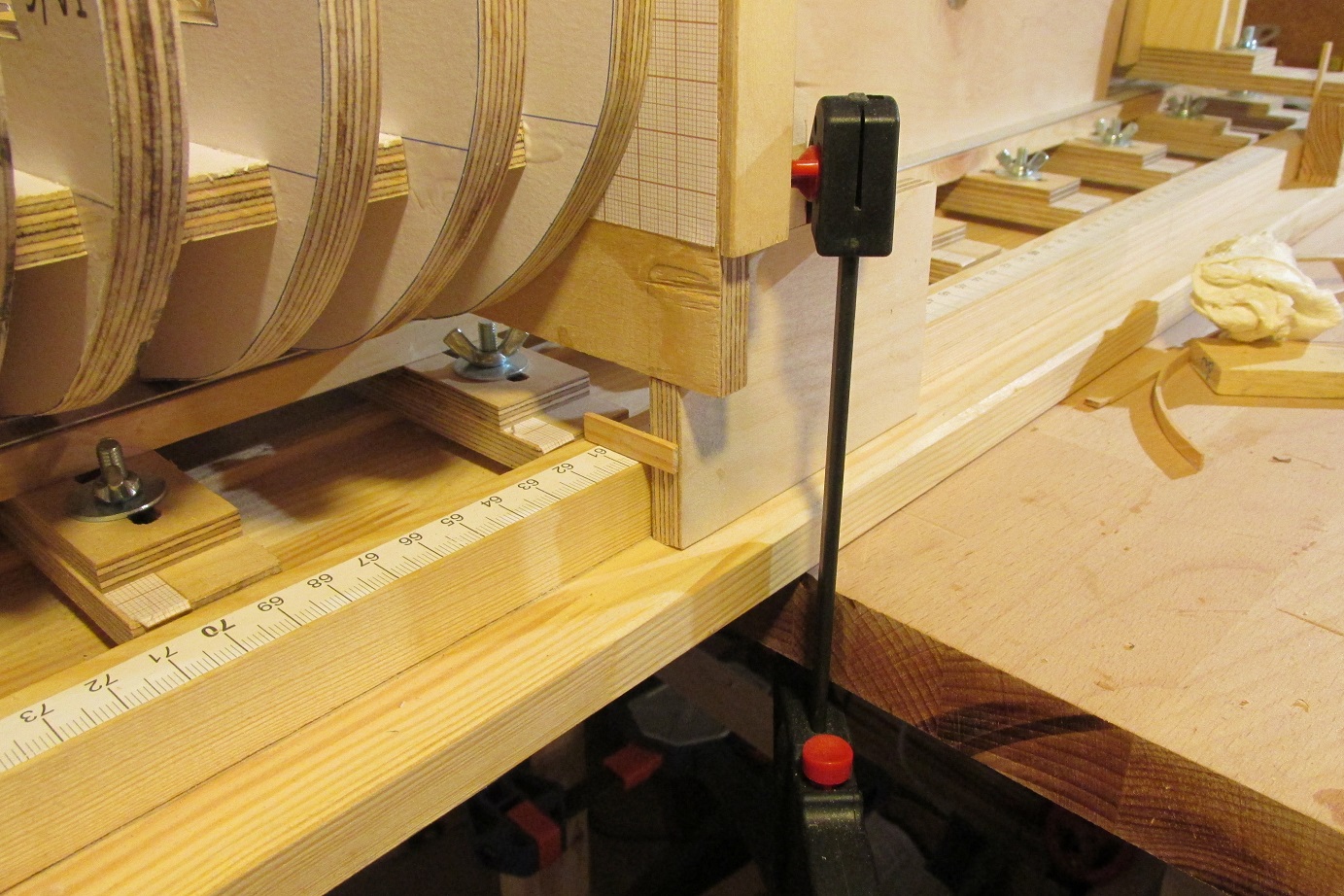

I jeszcze fotka z procesu sklejania szkieletu :-) Górna krawędź "stępki" też musi być w osi stoczni :-)
I jeszcze fotka z procesu sklejania szkieletu :-) Górna krawędź "stępki" też musi być w osi stoczni :-)

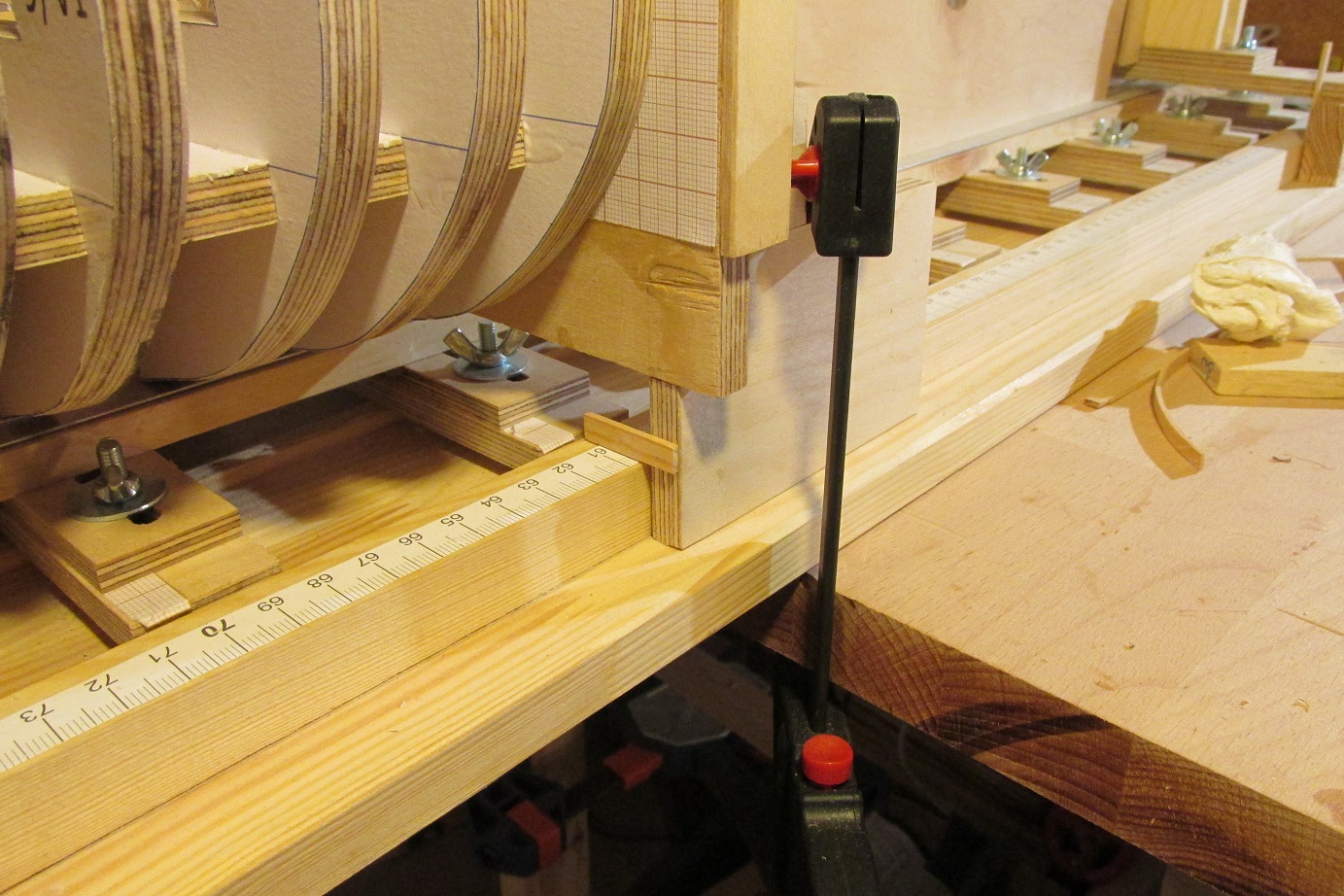

Po oby stronach stoczni, miara ma pokazać to samo wskazanie :-) (kąt prosty grodzi w stosunku do "stępki")
Po oby stronach stoczni, miara ma pokazać to samo wskazanie :-) (kąt prosty grodzi w stosunku do "stępki")
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 10
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Cały czas szkielet, kil i stewa dziobowa. W szkielecie została jeszcze jedna grodź do wklejenia. Będzie potem sporo szlifowania, dopasowywania szablonu pokładu. Ale skończyłem dziś stewę.
Załączniki

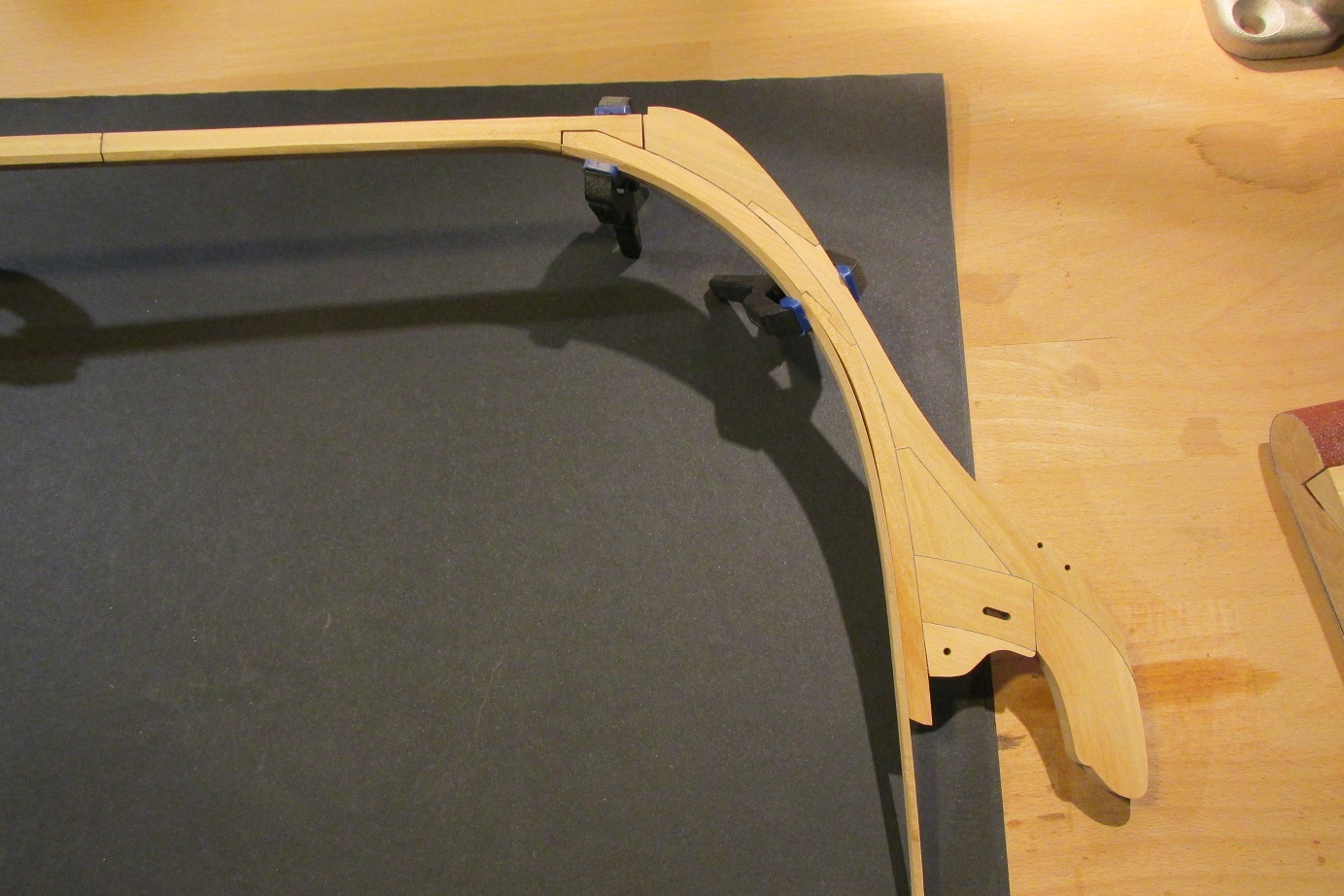

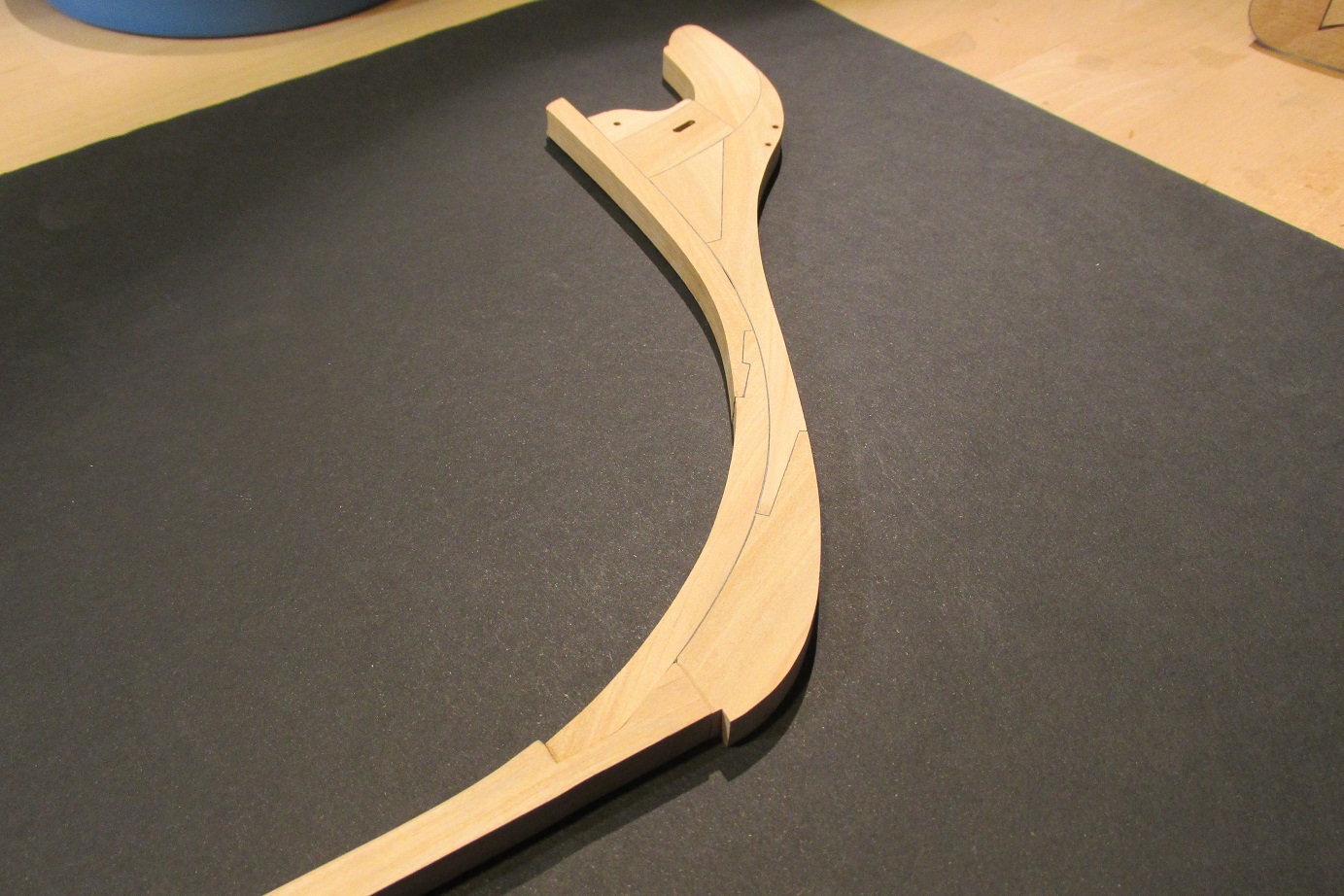

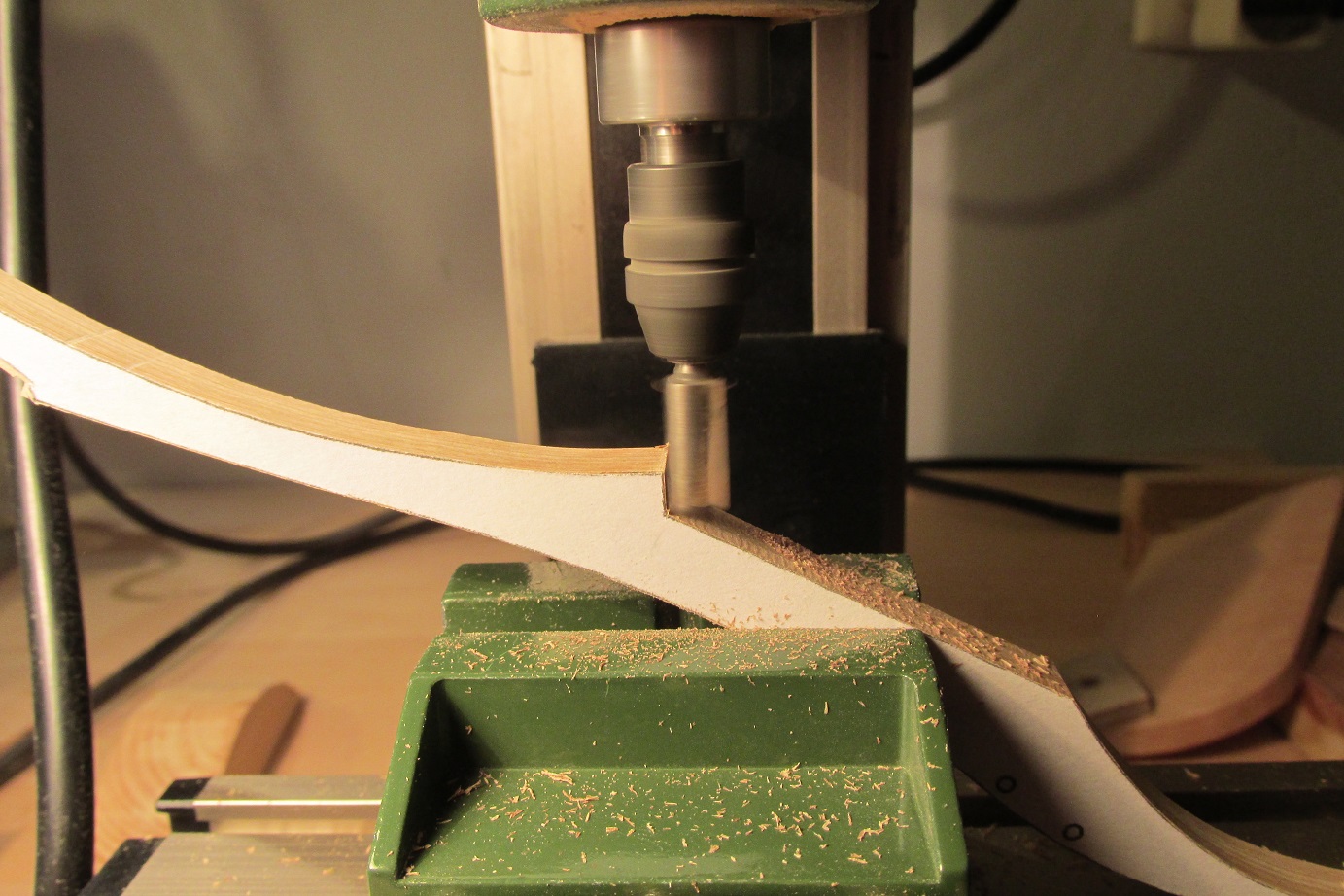

Imitacja rabetu na stewie.
Imitacja rabetu na stewie.
Imitacja rabetu na kilu.
Imitacja rabetu na kilu.

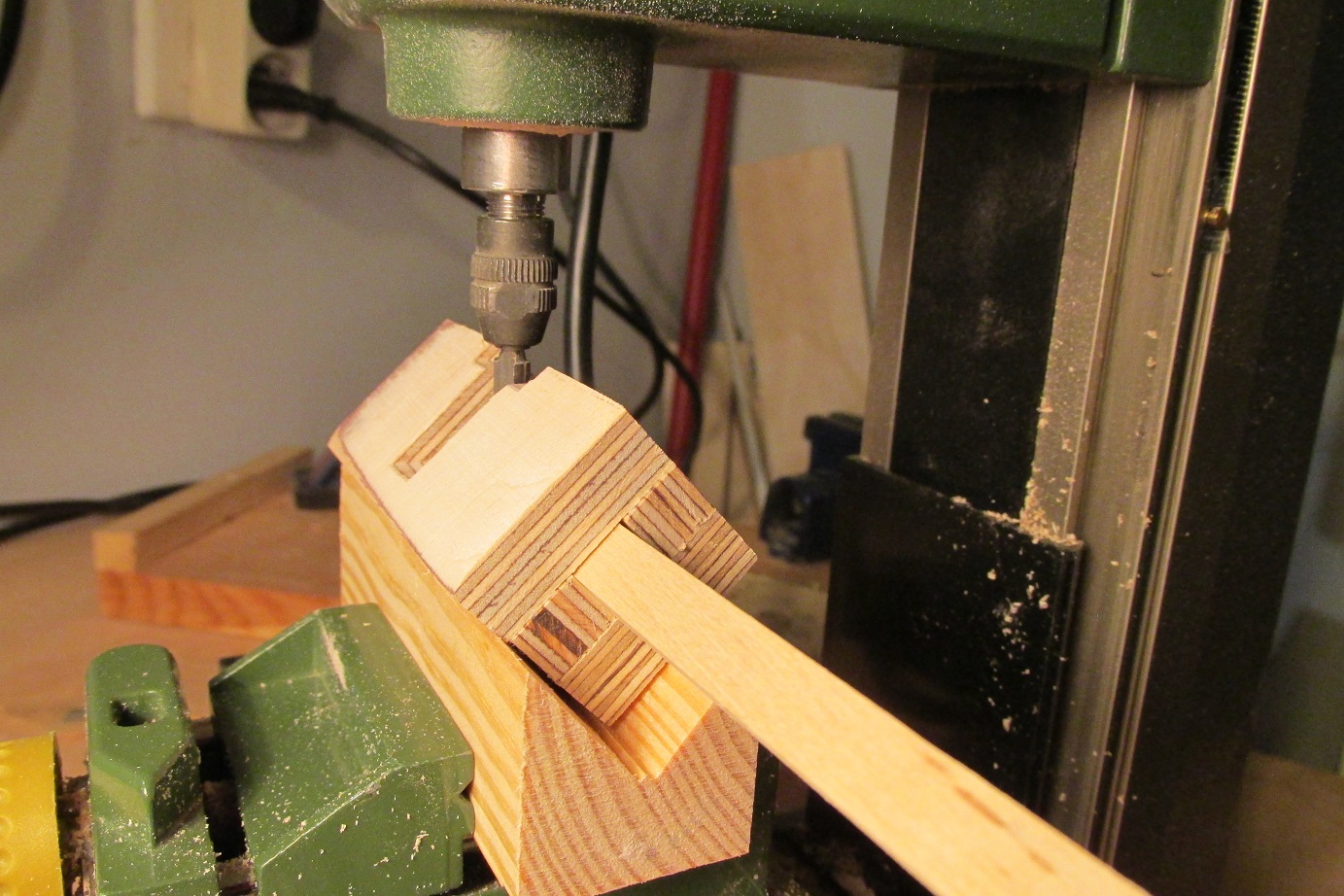

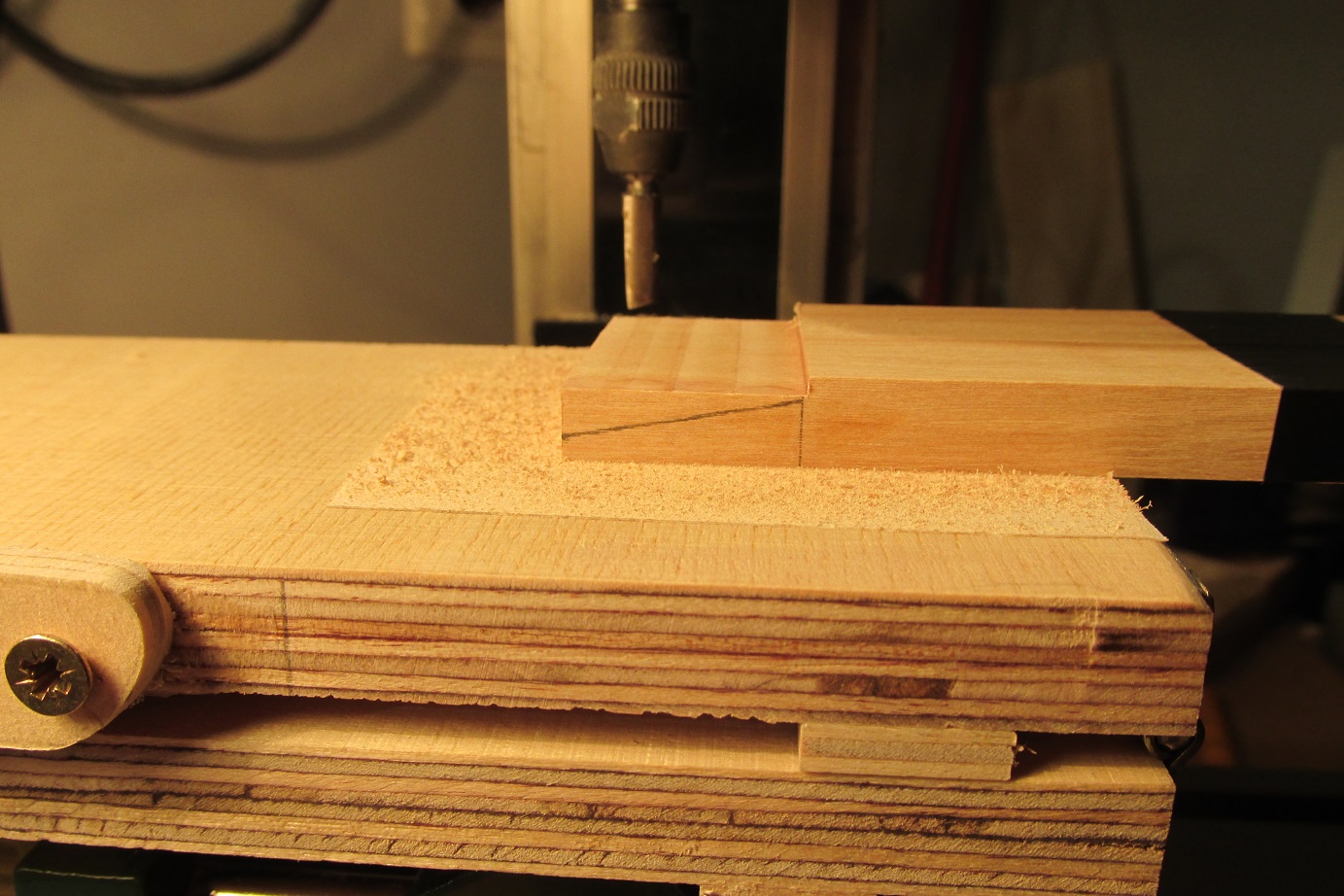

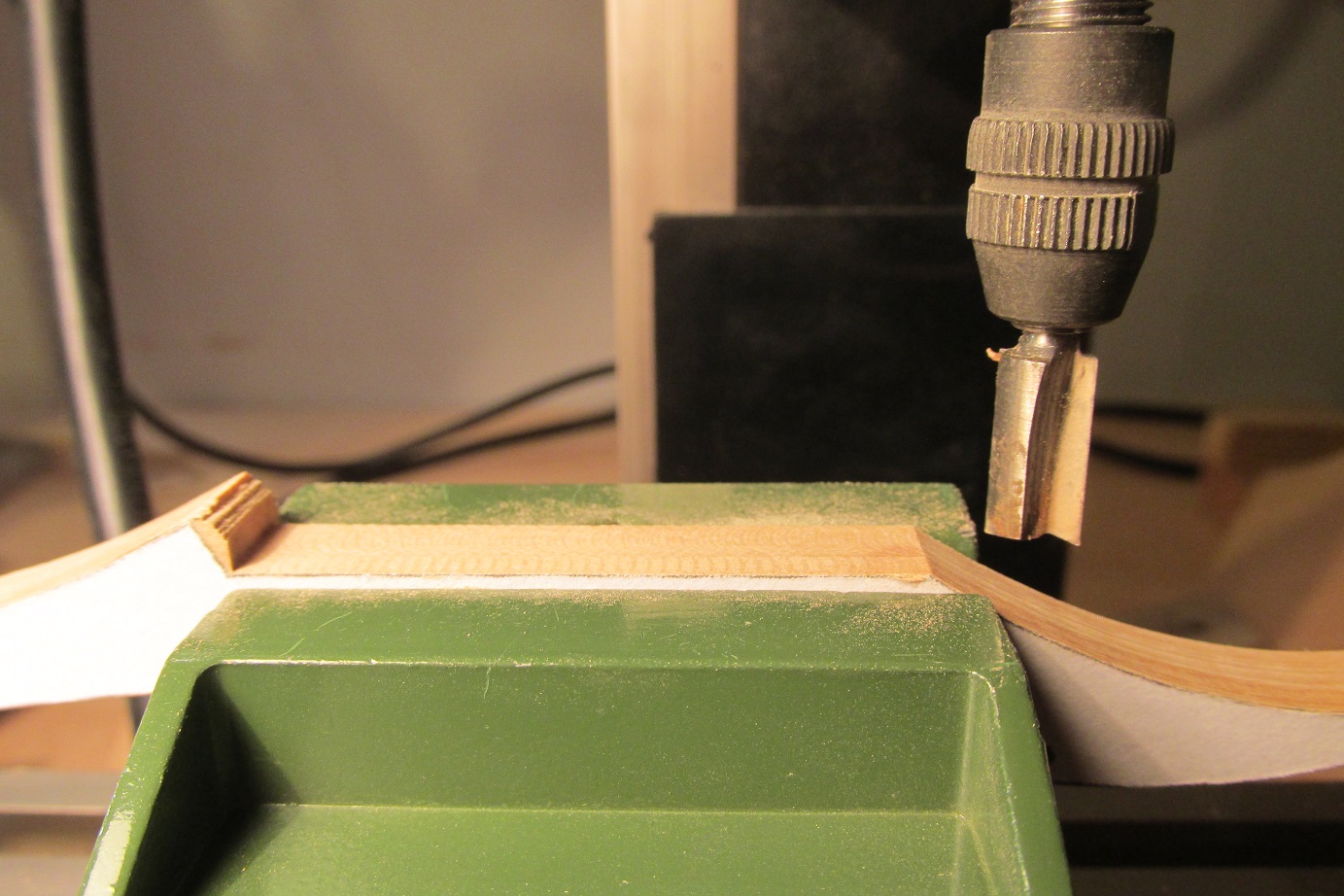

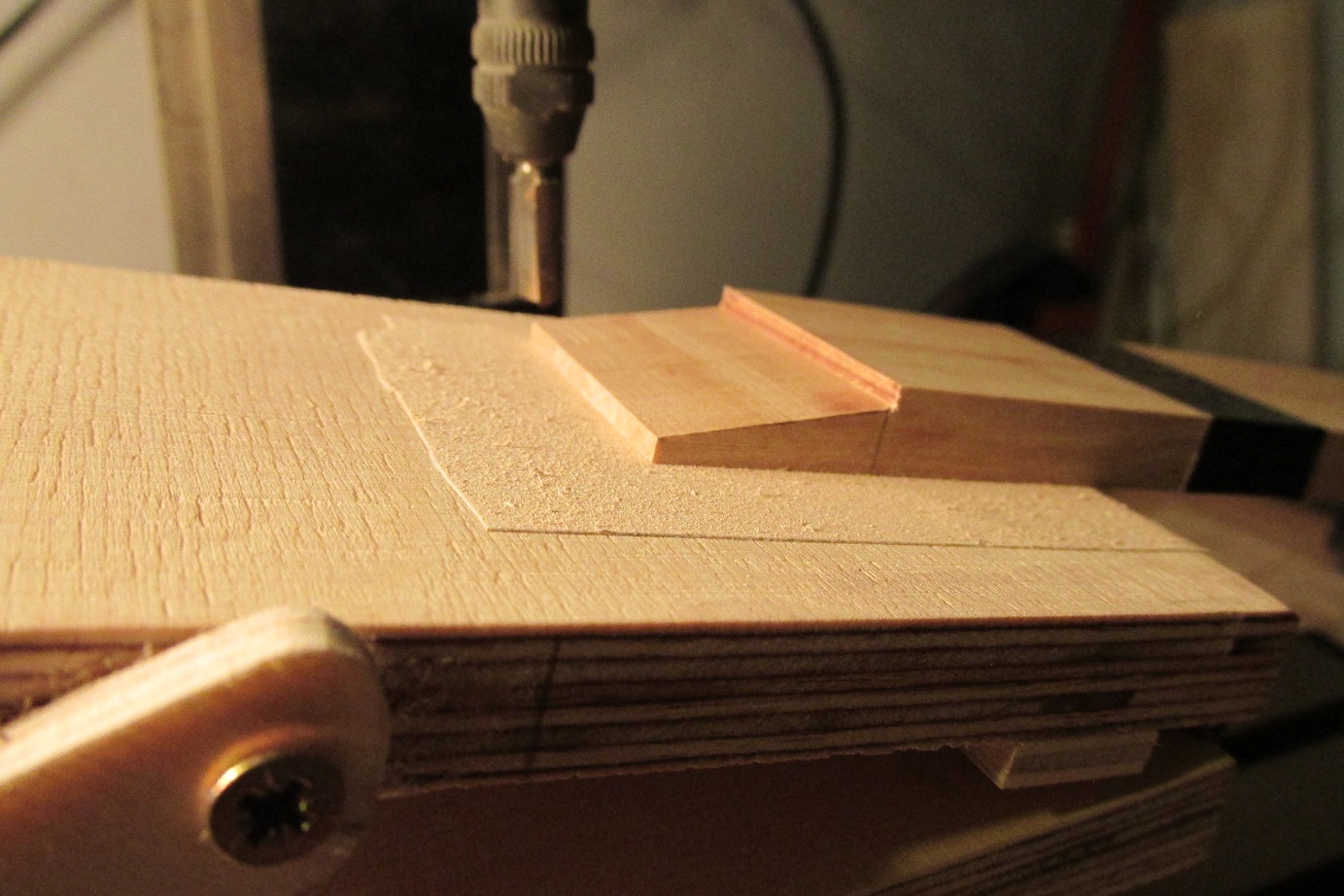

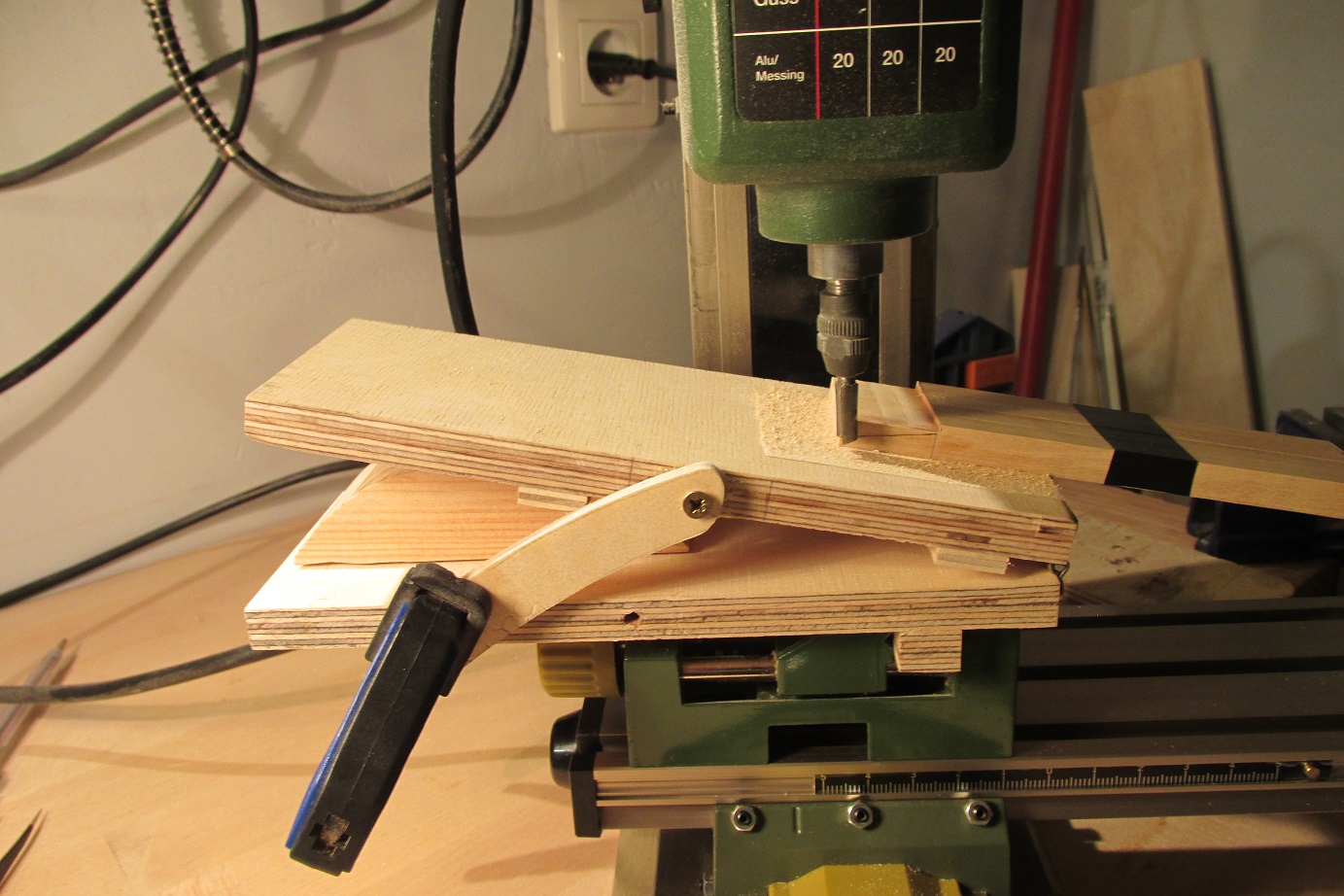

Kolejny jig. Tym razem do frezowania imitacji rabetu na kilu.
Kolejny jig. Tym razem do frezowania imitacji rabetu na kilu.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
dali
Posty: 18
Rejestracja: 04 gru 2010, 21:55

Re: kolejny HMS Enterprize - ralfee

Post autor: dali »

Co zajrzę do Twojej relacji to mnie zadziwiasz, pełny profesjonalizm.

Pozdrawiam Piotrek
Awatar użytkownika
Jarcio
Posty: 66
Rejestracja: 17 lut 2011, 13:43

Re: kolejny HMS Enterprize - ralfee

Post autor: Jarcio »

Ależ to u Ciebie pięknie wygląda. Wszystko dopracowane i dopieszczone. Według mnie Twoja praca to jeden z modelarskich wzorców na tym forum. Chyba wszystkie chłopaki z Sosnowca tak mają, :D bo u Mateusza (Matiego) precyzja pracy jest podobna.
