Re: Szkuner LYDE

Post autor: ryszardb »

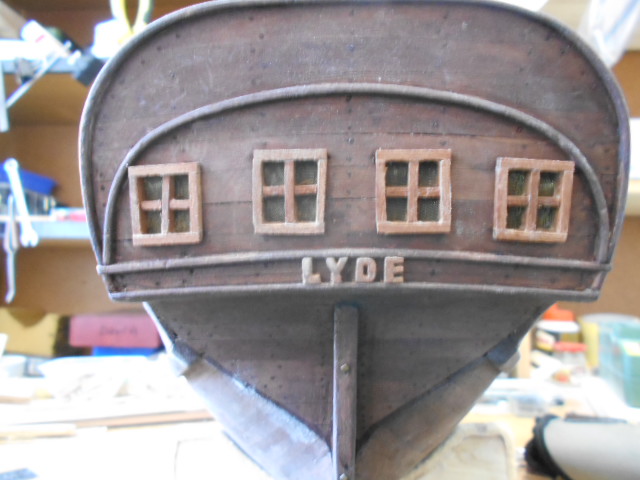

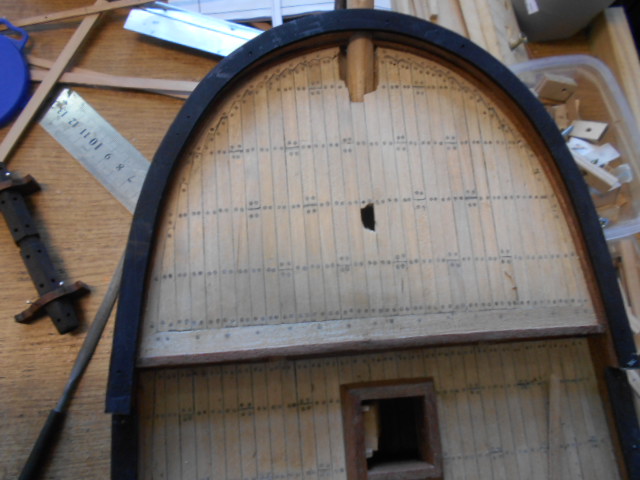

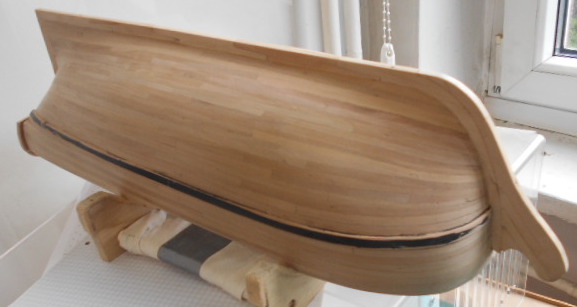

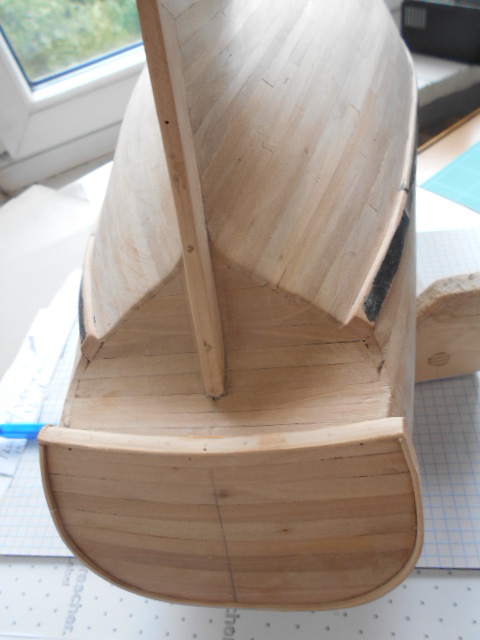

Lusterko rufowe w robocie. Powoli nabiera kształtów.

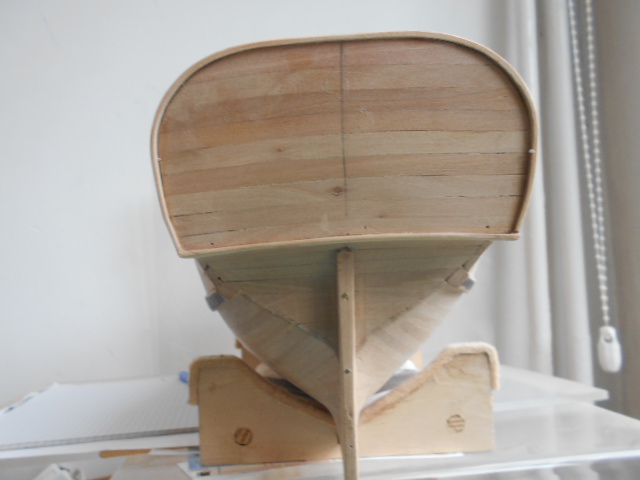

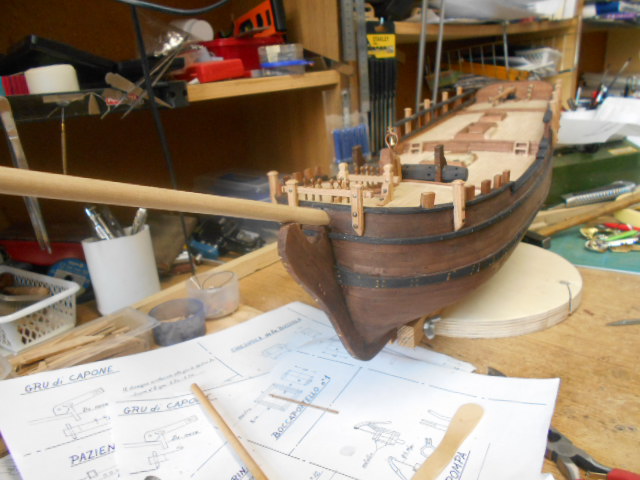

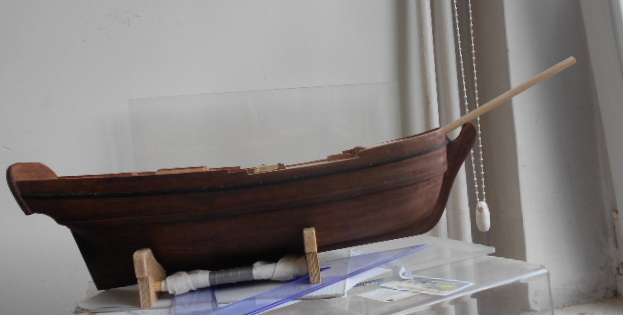

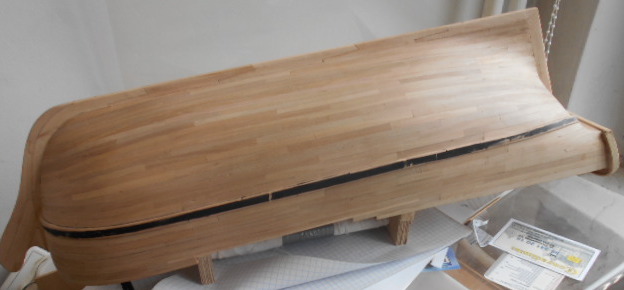

Pawęż jeszcze nie gotowa. Teraz kadłub wygląda jak niżej




Pozdrowienia
Ryszard
Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

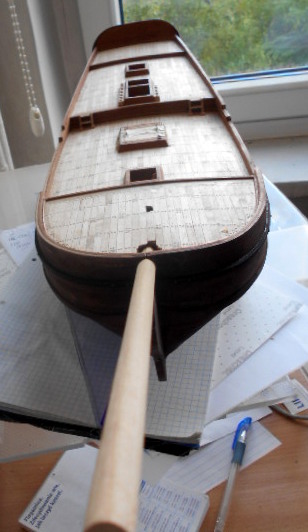

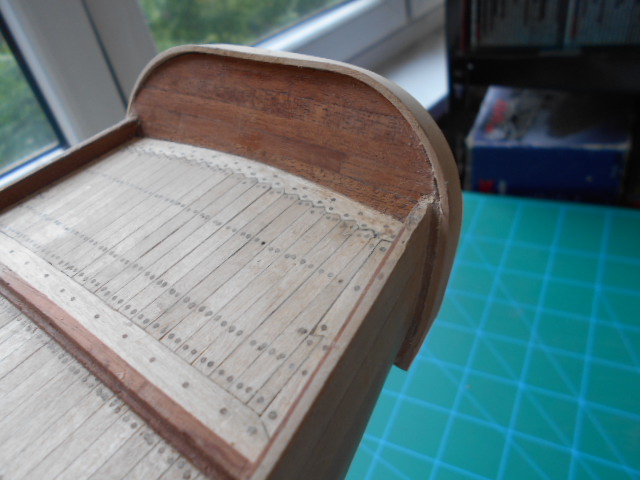

Powoli prace poruszają się do przodu. Zdecydowałem sie na bejcowanie kadłuba

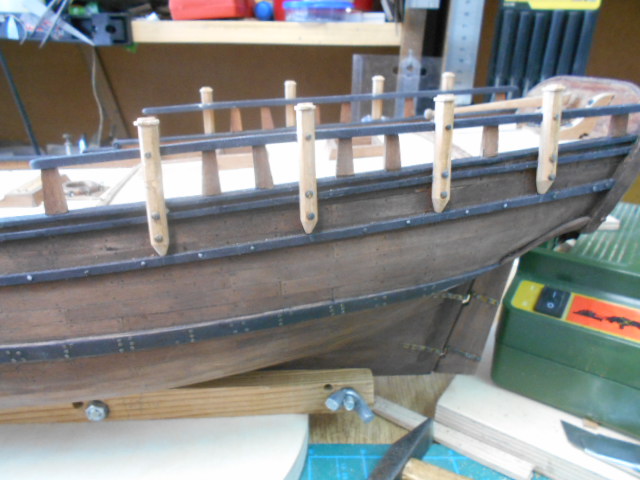

Początek robienia poręczy nadburcia. Giąłem wszystko na mokro w prawidłach

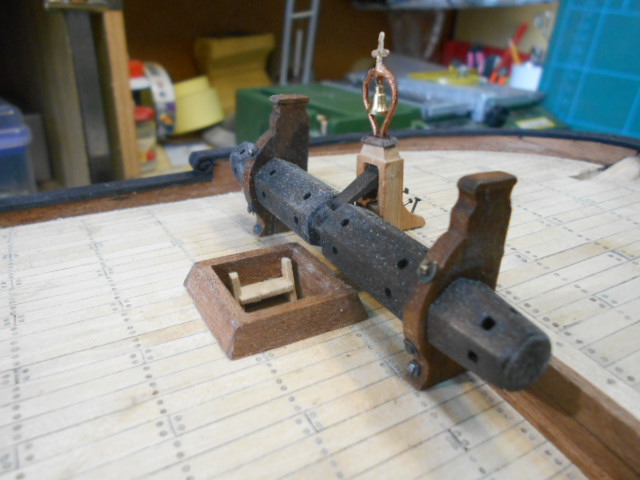

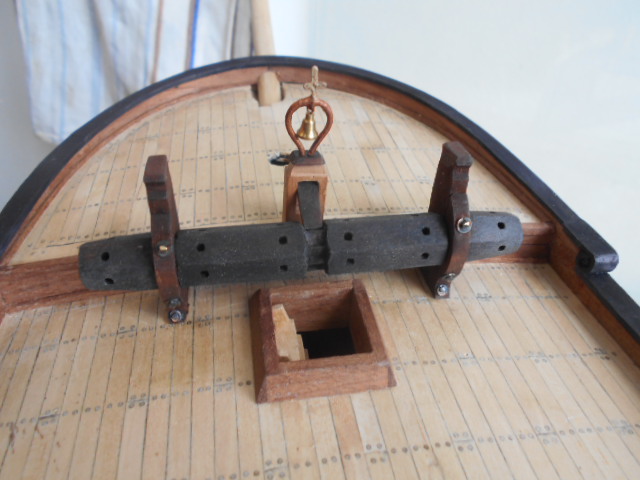

Na nowo zrobiony kabestan

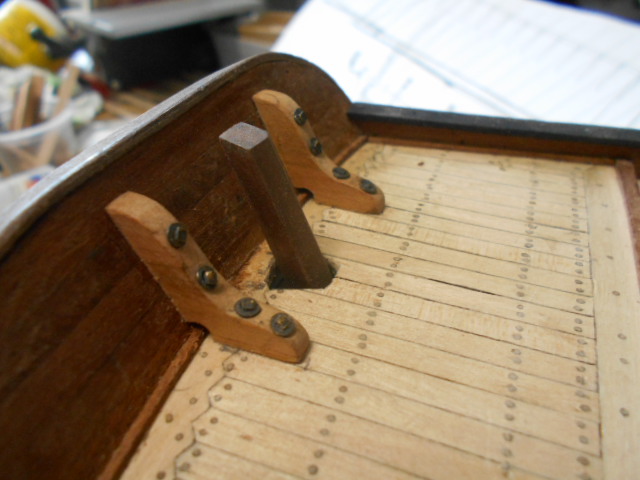

Śruby i podkładki do mocowania węzłówek

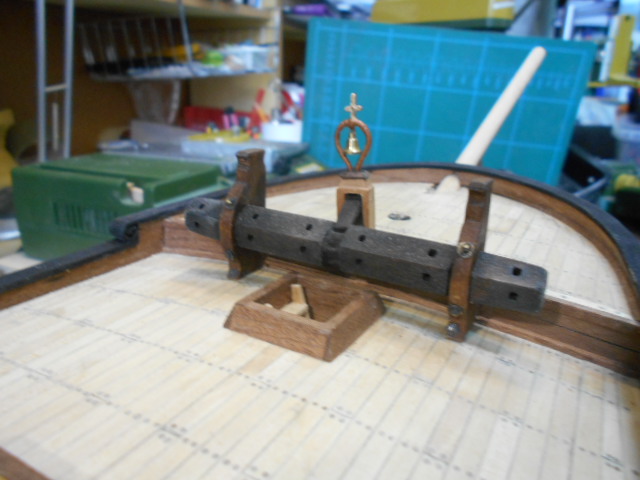

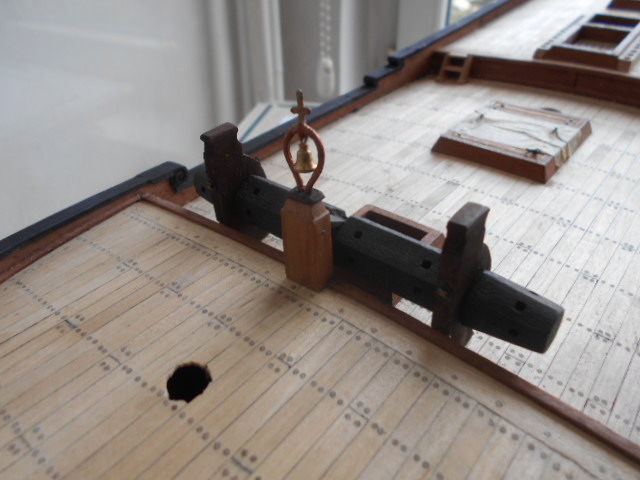

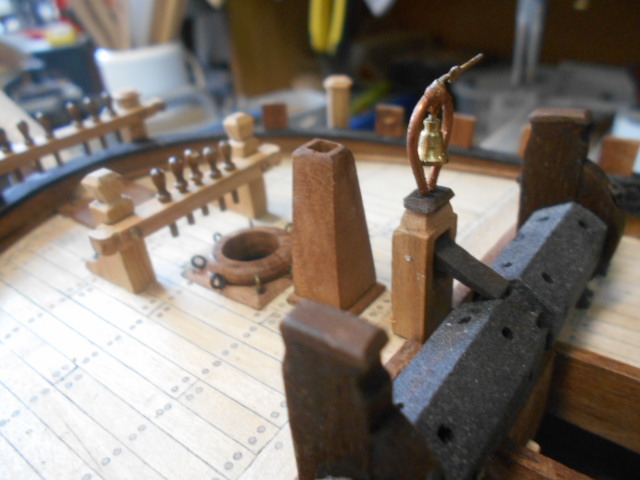

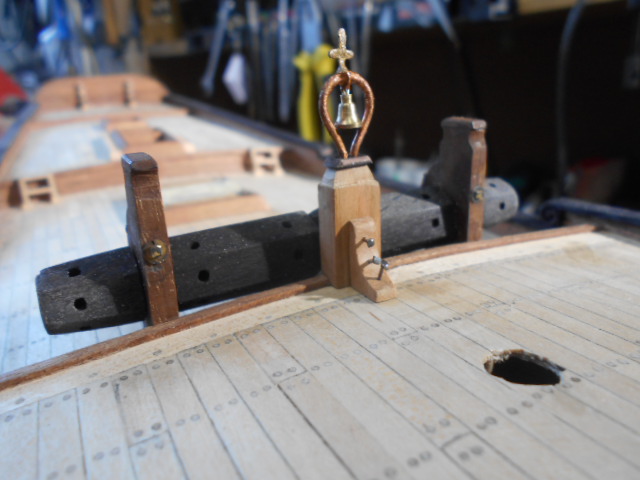

Stoper do kabestanu i dzwonnica


Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

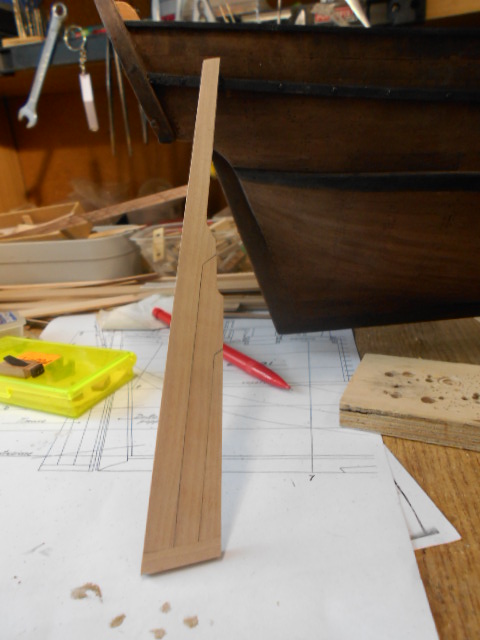

Kolej na ster

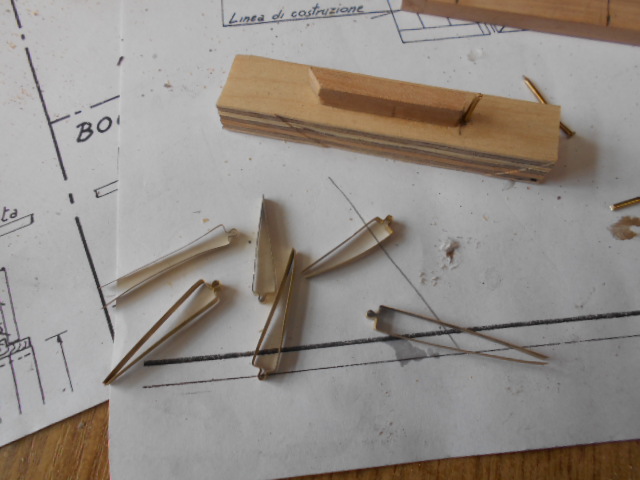

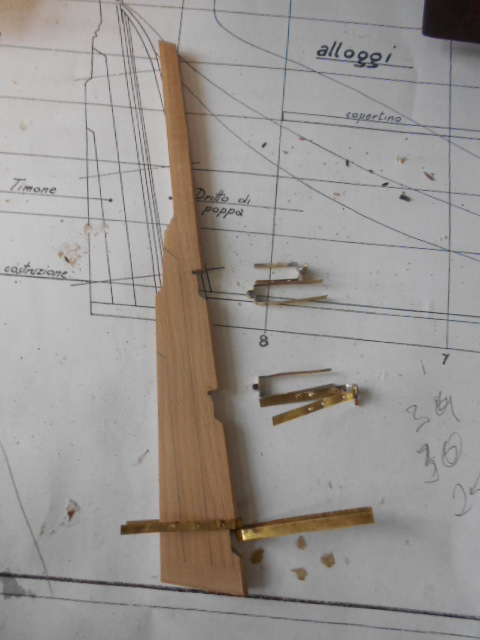

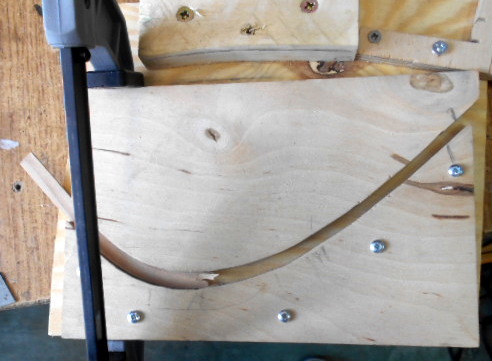

i zawiasy, najpierw gięcie oczka

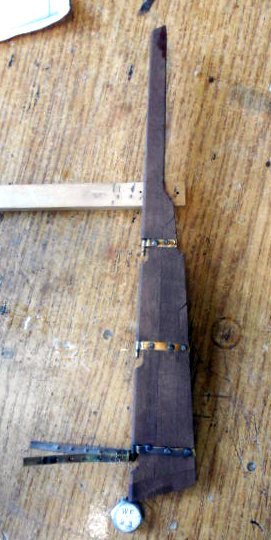

wyginanie do kształtu steru i belki tylnicy

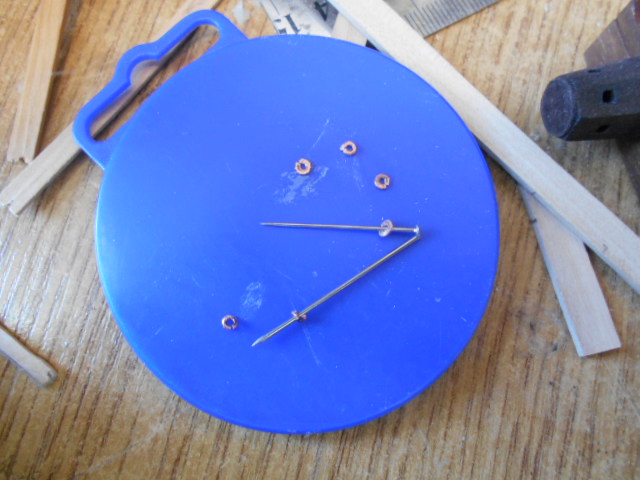

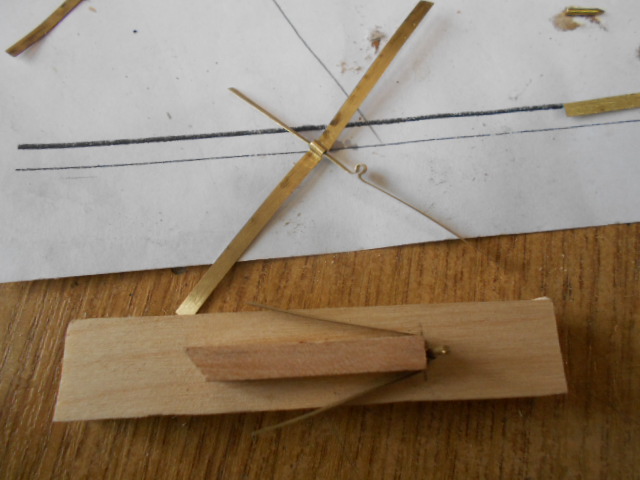

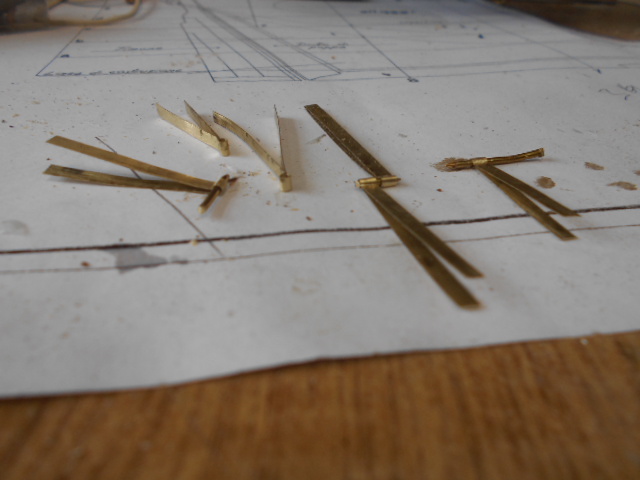

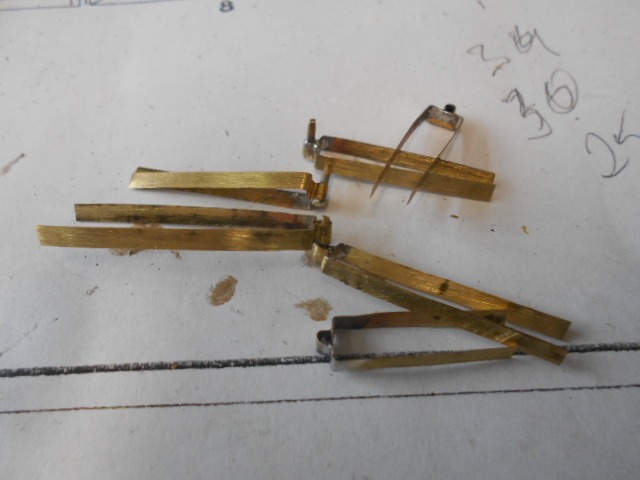

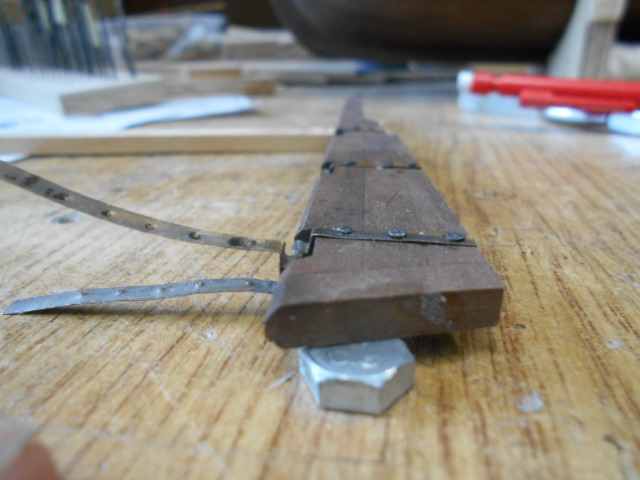

Wlutowałem osie zawiasów ,a wewnątrz zawiasu wlutowałem małe blaszki( tworzą jakby oczko)

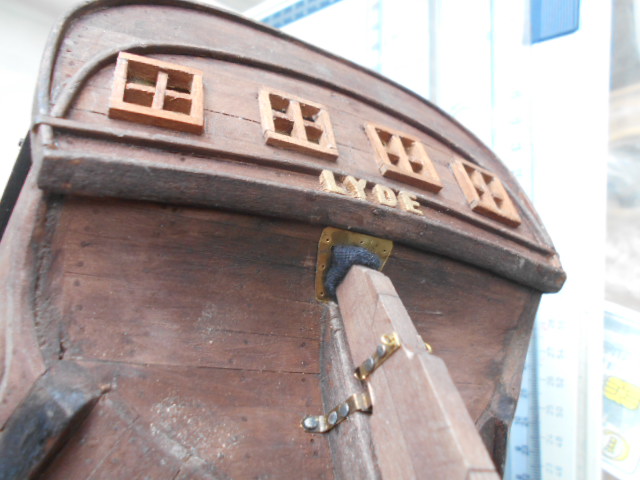

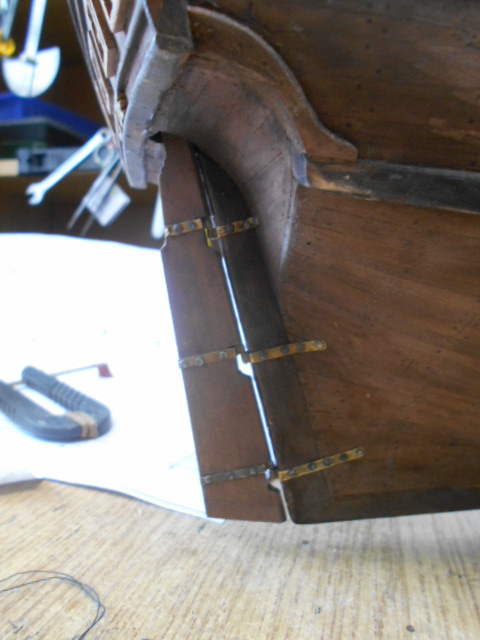

przymiarka


i to na razie na tyle.
Pozdrowienia Ryszard
Załączniki
Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Troszkę dołożyłem

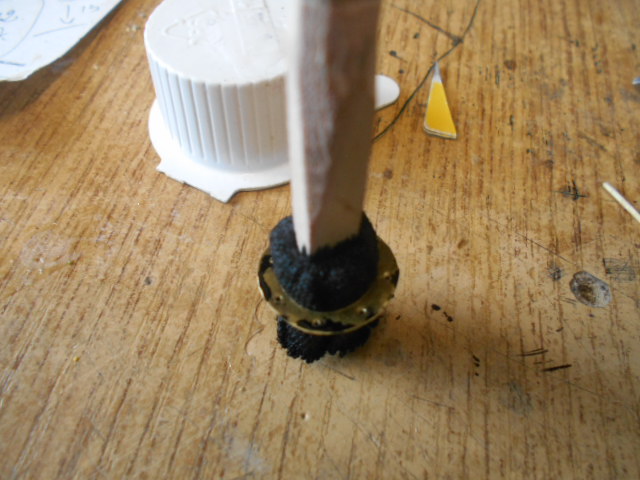

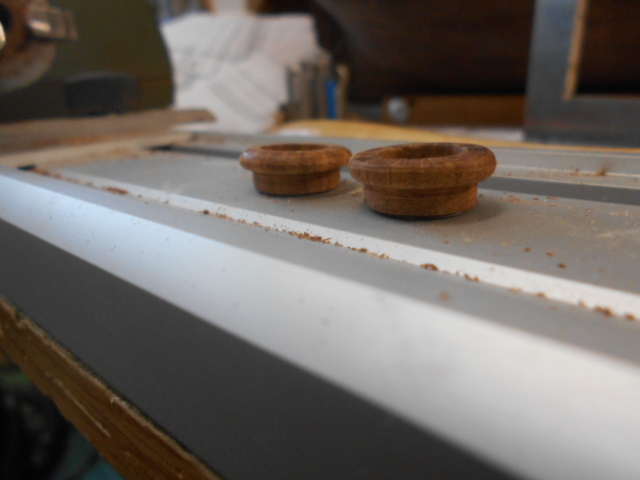

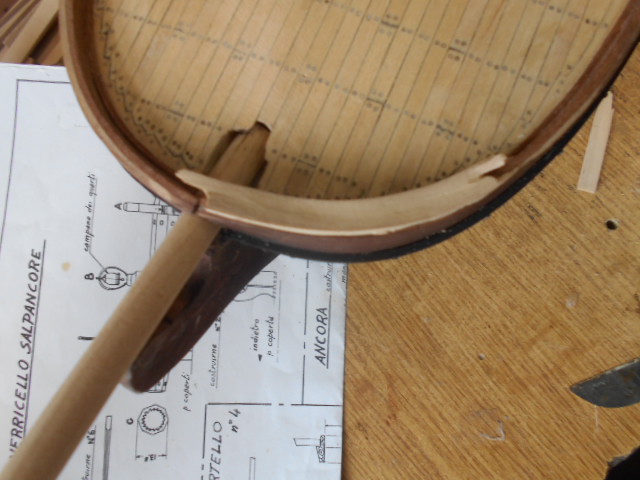

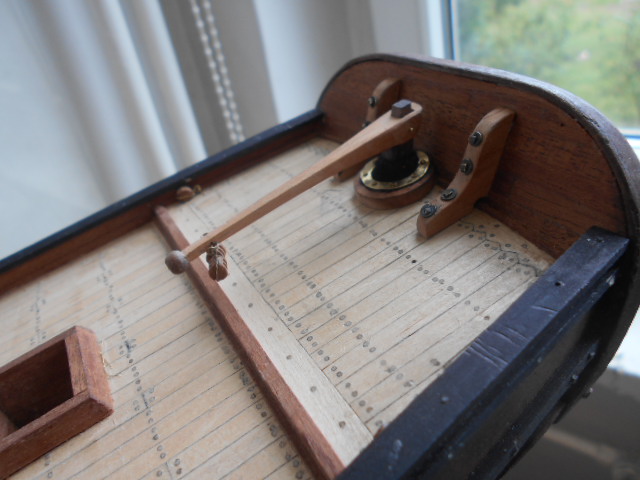

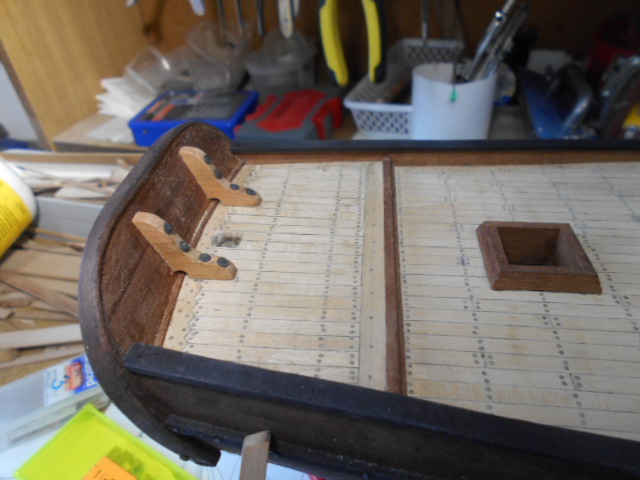

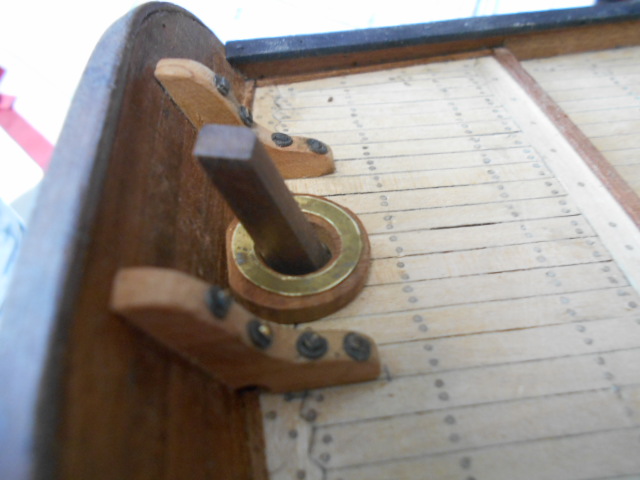

Ster już na burcie, uszczelniony dławicami kadłubową i pokładową. Dławice zrobiłem z trykotowej starej koszuli . Najpierw zrobiłem małe nacięcie na materiale i naciągnąłem je na listwę o wymiarach trzonu sterowego



Krawędź materiału usztywniłem superglu i po wywinięcie nałożyłem od góry pierścień mosiężny . Po założeniu pierścienia usztywniłem kołnierz dławicy i całość przymocowałem do pokładu. Tak samo zrobiłem dławicę na kadłubie.

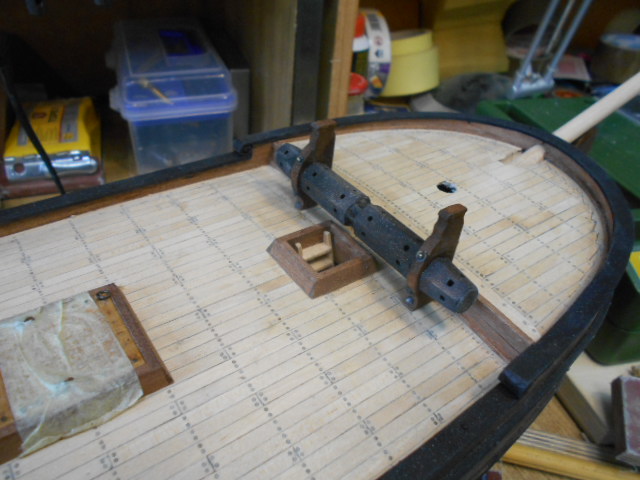

Zamocowałem na gotowo wciągarkę kotwiczną

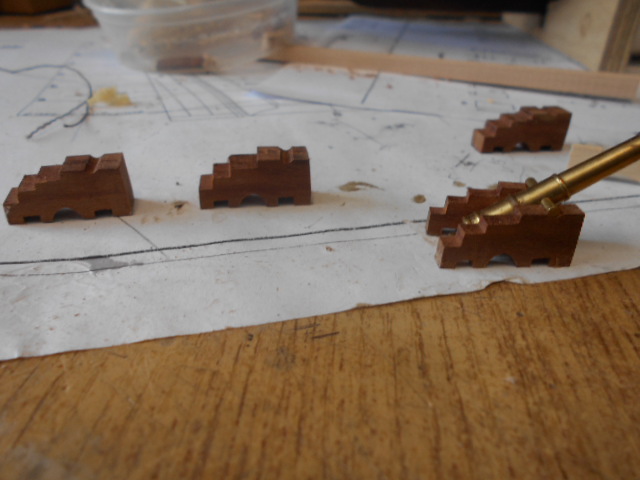

Teraz przyszła kolej na artylerię. Gotowe lawety z lufami kupiłem dawno temu. Ale lawety zrobię sam a wykorzystam tylko lufy. Lawety robię ze śliwki.



Pozdrowienia i do następnego razu.
RB
Awatar użytkownika
korabelnianapidwikonnyku
Posty: 0
Rejestracja: 21 lis 2019, 15:37

Re: Szkuner LYDE

Post autor: korabelnianapidwikonnyku »

Witam panie Ryszardzie.
Też buduje Lyde. Żal że wcześniej nie napotkałem się na pańskie robotę .
Teraz rozumie że muszę bardzo dużo przerabiadz
Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Witam ! Mam pytanie , czy budujesz z zestawu , czy na podstawie planów ? Plany mają sporo błędów i niedokładności. Zestaw ma gotowe części więc składanie może być dokładniejsze.

Pozdrowienia i miłej zabawy z modelem
Ryszard
Awatar użytkownika
korabelnianapidwikonnyku
Posty: 0
Rejestracja: 21 lis 2019, 15:37

Re: Szkuner LYDE

Post autor: korabelnianapidwikonnyku »

Witam.buduje według planów. Plany euromodel, jak się nie mylę. Macie racje, dużo błędów. A ja jeszcze jestem taki że najpierw robię a potem przerabiam. Niektóre pomyłki już się nie da poprawić
Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Uważaj na rufę. Tam nic do siebie nie pasuje . Na każdym rzucie są różnice. Najpierw spróbuj założyć imitację pawęży i dorobić resztę rufy listwami. W zestawie jest chyba gotowe wypełnienie rufy.

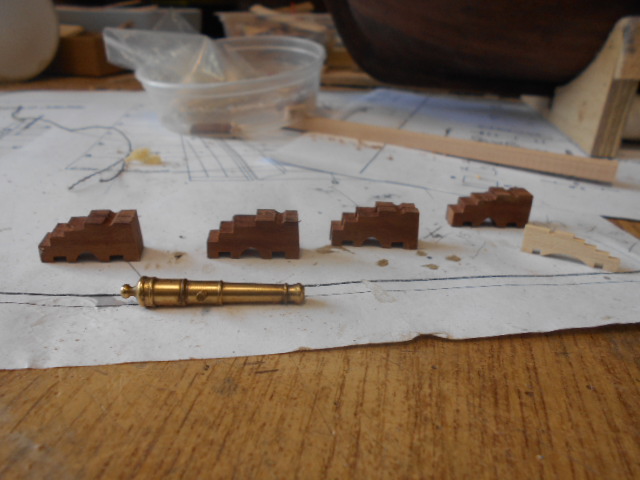

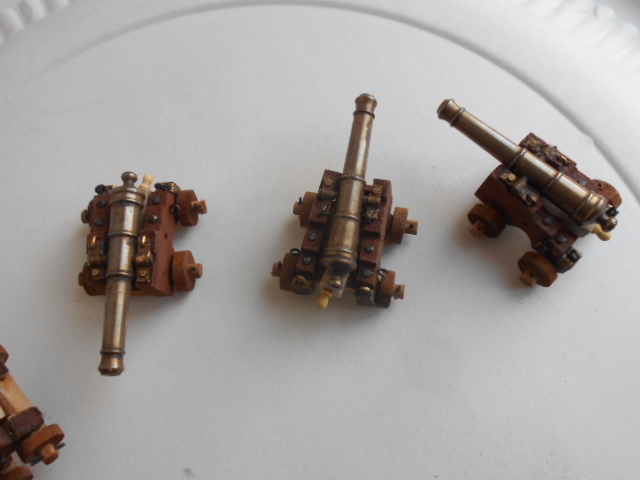

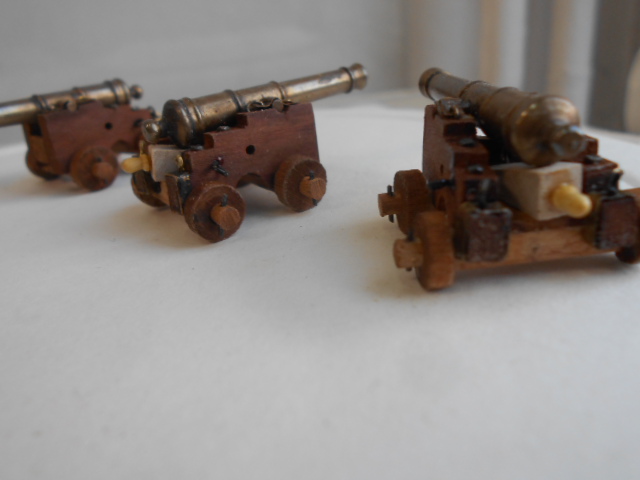

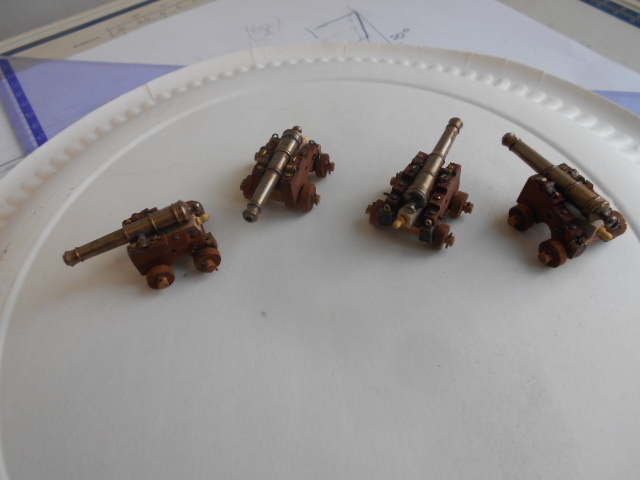

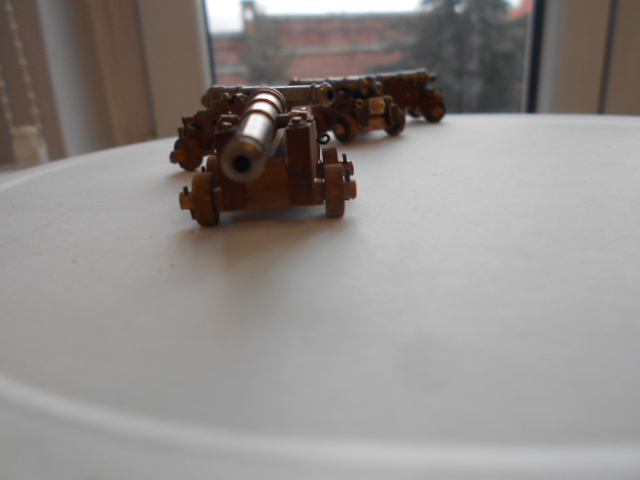

Armatki gotowe



Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

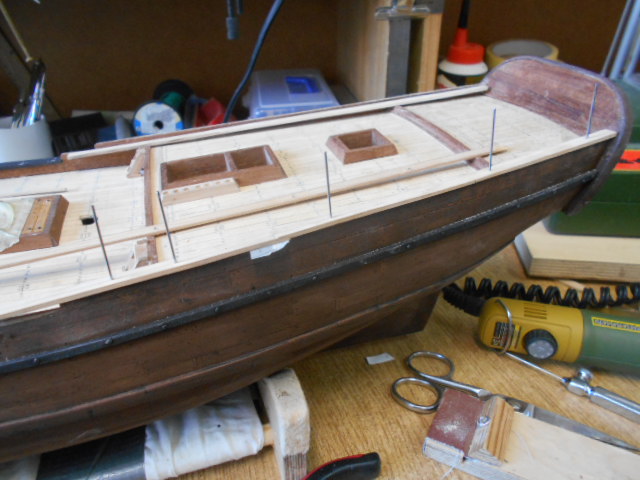

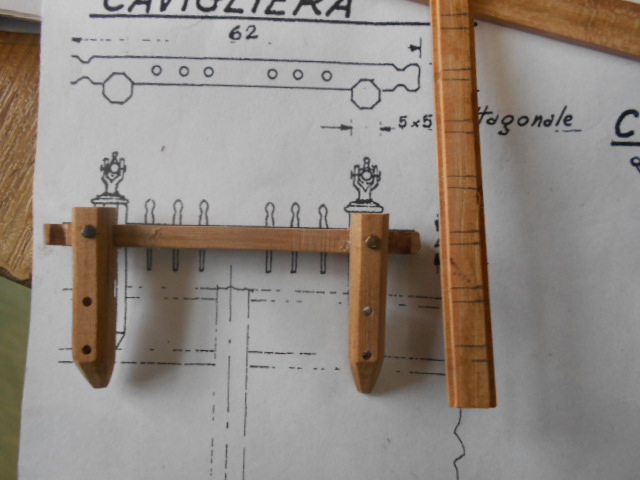

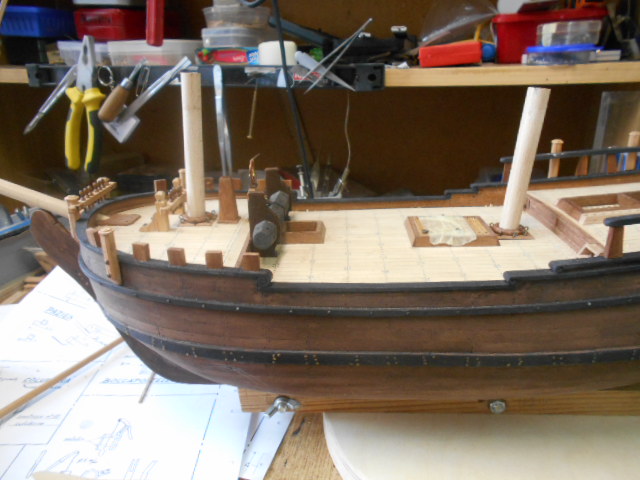

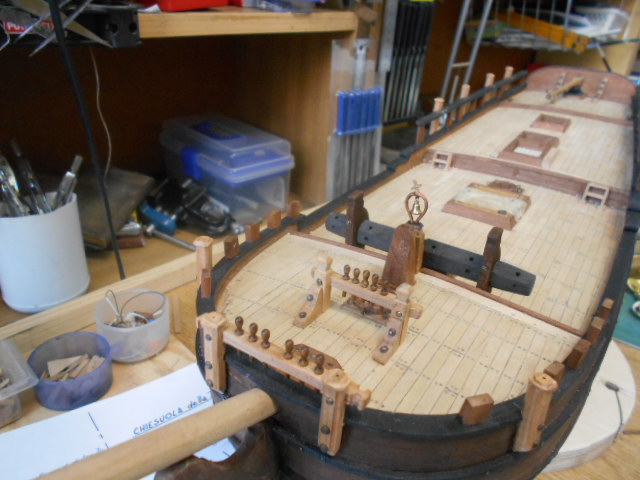

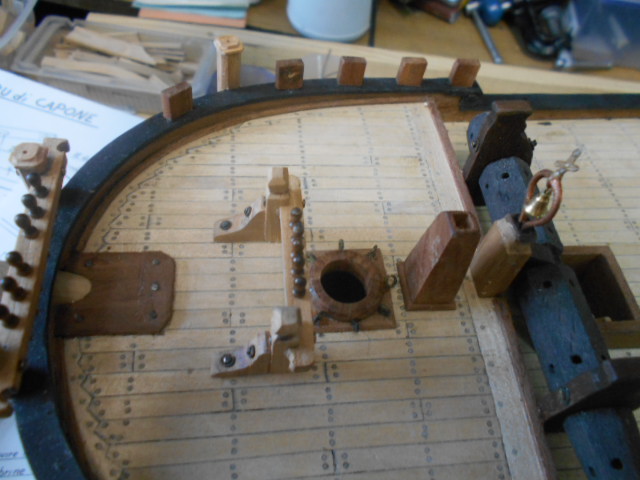

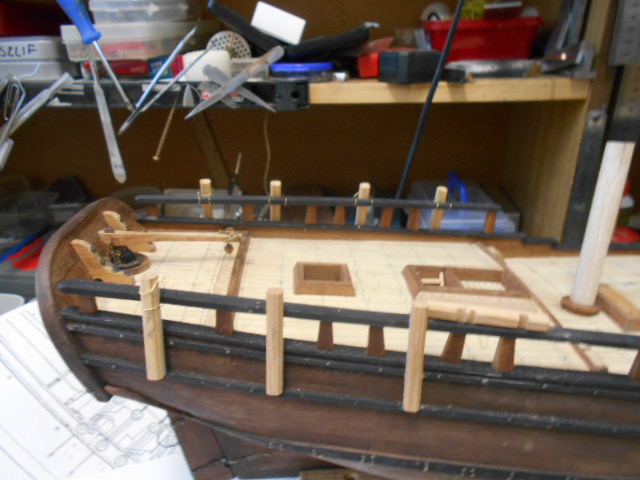

Znów troszkę do przodu. Pokazuję już wykonane elementy , gdyż nie ma tu żadnych rewelacji wykonawczych. Zrobiłem słupki pod falkonety, nagelbanki dziobowe, osadzenia masztów w pokładach (podglądałem "mistrza " Piotra), komin kambuza.

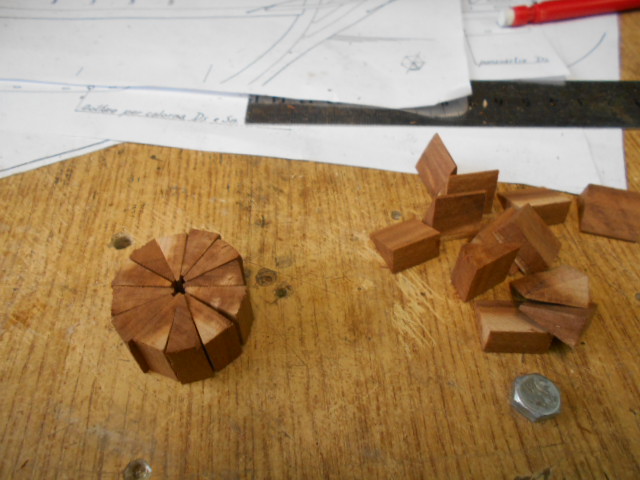

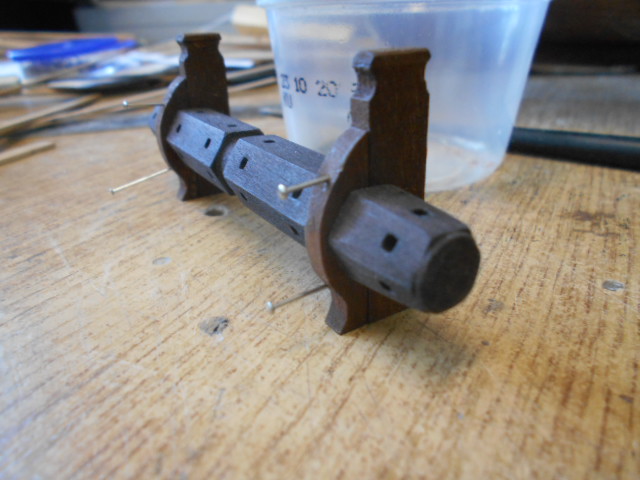

Początek opętnika masztu

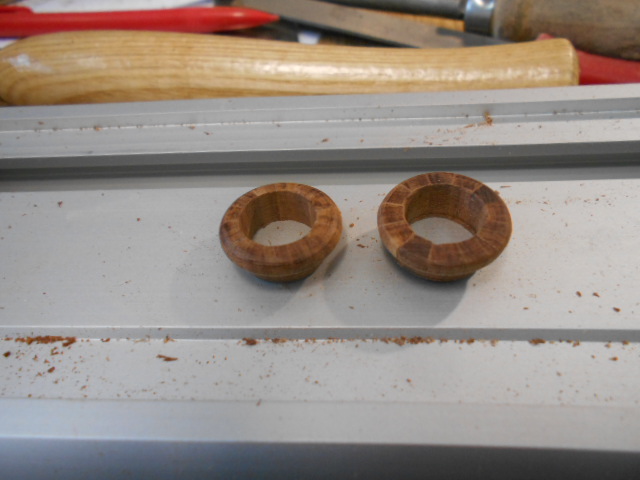

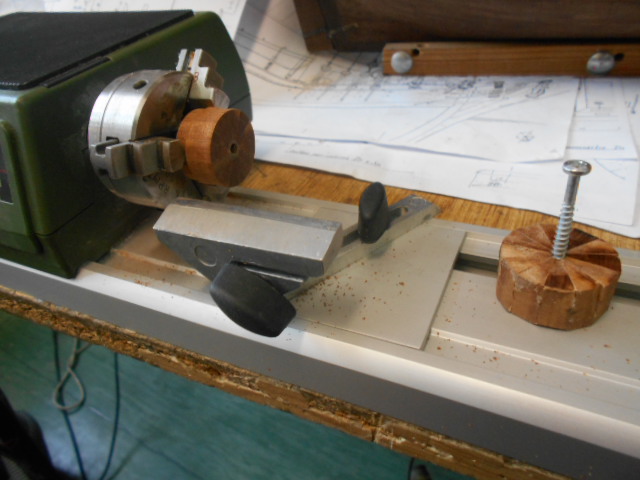

Po sklejeniu elementów wytoczyłem pierścienie



słupki burtowe pod falkonety


naglownice


Kominek

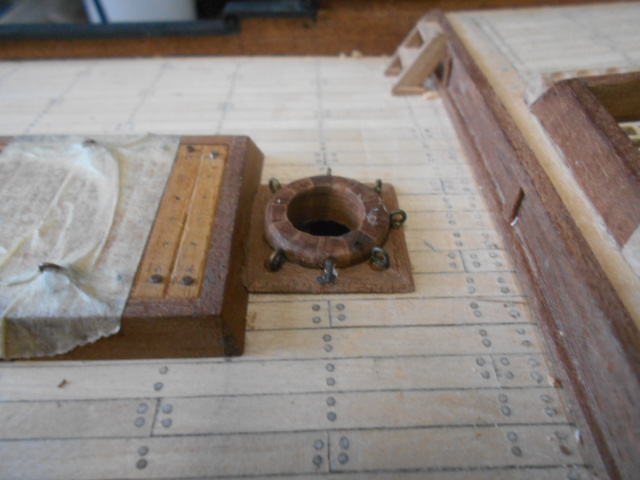

otwory pod maszty - fokmaszt i grot maszt

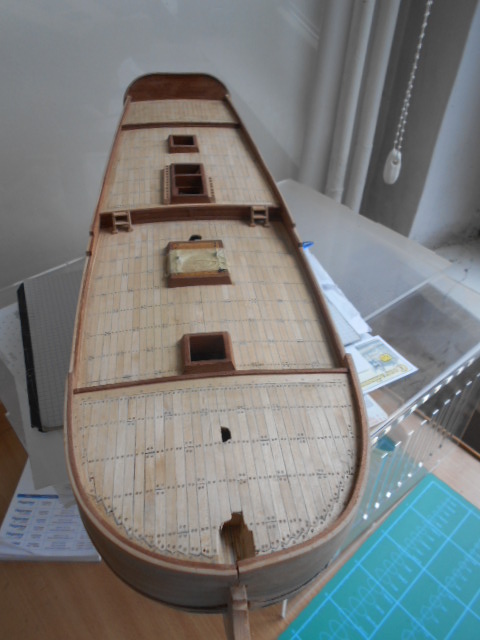

stan na dziś



Pozdrowienia
Ryszard
Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

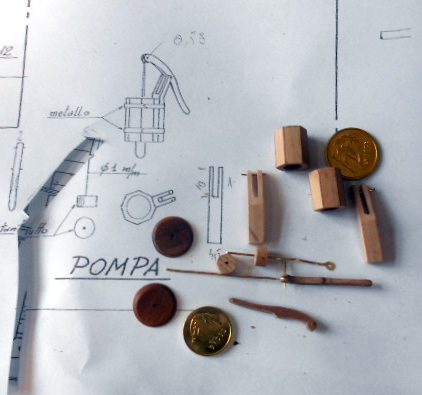

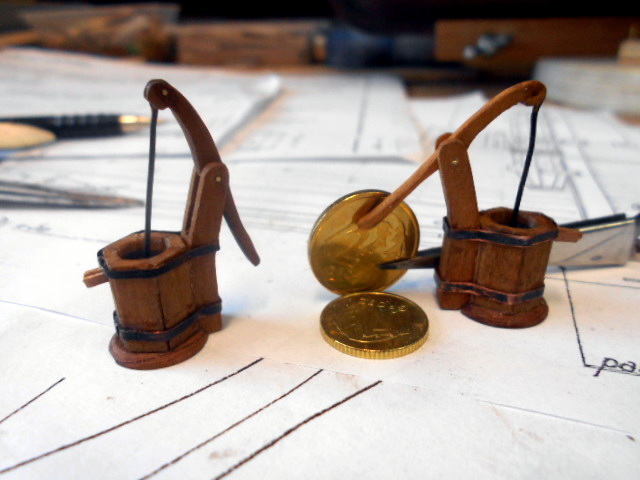

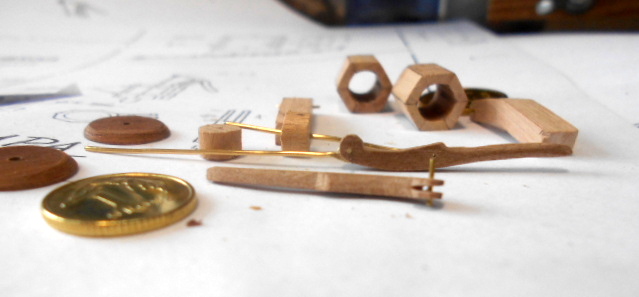

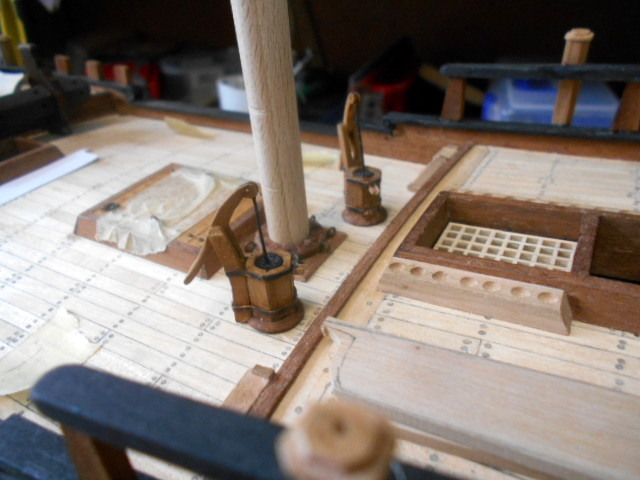

Tym razem spłodziłem pompy zęzowe. Na planach była tylko jedna pompa co uważam za błąd. Na statkach od dawna wszelkie urządzenia były podwójne i symetrycznie rozmieszczone i tak jest do dziś.



A tak będzie to stało na pokładzie


Pozdrowienia
Ryszard
