Szkuner LYDE

Post autor: ryszardb »

Mayflower skończony więc czas na następny okręcik.
W czasie zjazdu Marian namówił mnie na budowę szkunera. Dostałem od niego plany i wstyd nie zacząć budowy. A więc powoli do dzieła.
"Lyde"
18th Century English Schooner
All our building plans are produced in a very accurate and detailed manner. This allows ship modellers to have more opportunities for the exact implementation of fine model detail. All plans are designed in 1: 1 scale (and some smaller in 2: 1 scale) allowing the product of nautical components of very fine detail. Ship-modellers describe the plans as ... "the best ship plans available".

Overall Specifications
BUILDING PLANS REF. 66/001
MAXIMUM LENGTH 870 mm.
HULL LENGTH 570 mm.
MAXIMUM WIDTH 410 mm.
HULL WIDTH 160 mm.
MAXIMUM HEIGTH 740 mm.
GUNS 4
FALCONETS 12
SCALE 1:70

Pierwszy etap zrobiony. Powiększyłem otrzymane plany i kupiłem sklejkę na wzdłużnik środkowy i wręgi

Obrazek
Załączniki
Awatar użytkownika
oksal
Posty: 1736
Rejestracja: 04 gru 2010, 21:55

Re: Szkuner LYDE

Post autor: oksal »

Zgrabny szkuner. Rysiek, to do jakiej skali powiększyłeś plany?
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Powiększyłem tak jak w oryginale 1:70.
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Pierwsze prace ruszyły. Nakleiłem wycięte wręgi na sklejkę 6mm i wzdłużnik na sklejkę 10 mm.

Obrazek
wyciąłem wręgi i wzdłużnik
Obrazek
wstępnie złożyłem w nowo nabytej stoczni

Obrazek
Obrazek
Tak to ma wyglądać wg dokumentacji
Obrazek

Znalazłem parę zdjęć wykonanego szkunera
Obrazek
Jak pójdzie dobrze to będzie wyglądał jak w planach
Obrazek
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Wręgi wklejone . Zdjęcia robione w szkole więc i w tle stoją modele.

Załączniki
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

A żeby palce nie wyszły z wprawy , kiedy klej wysycha , zmajstrowałem coś takiego

"Seenotkreuzer Berlin"
Załączniki
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Powoli coś dłubie.

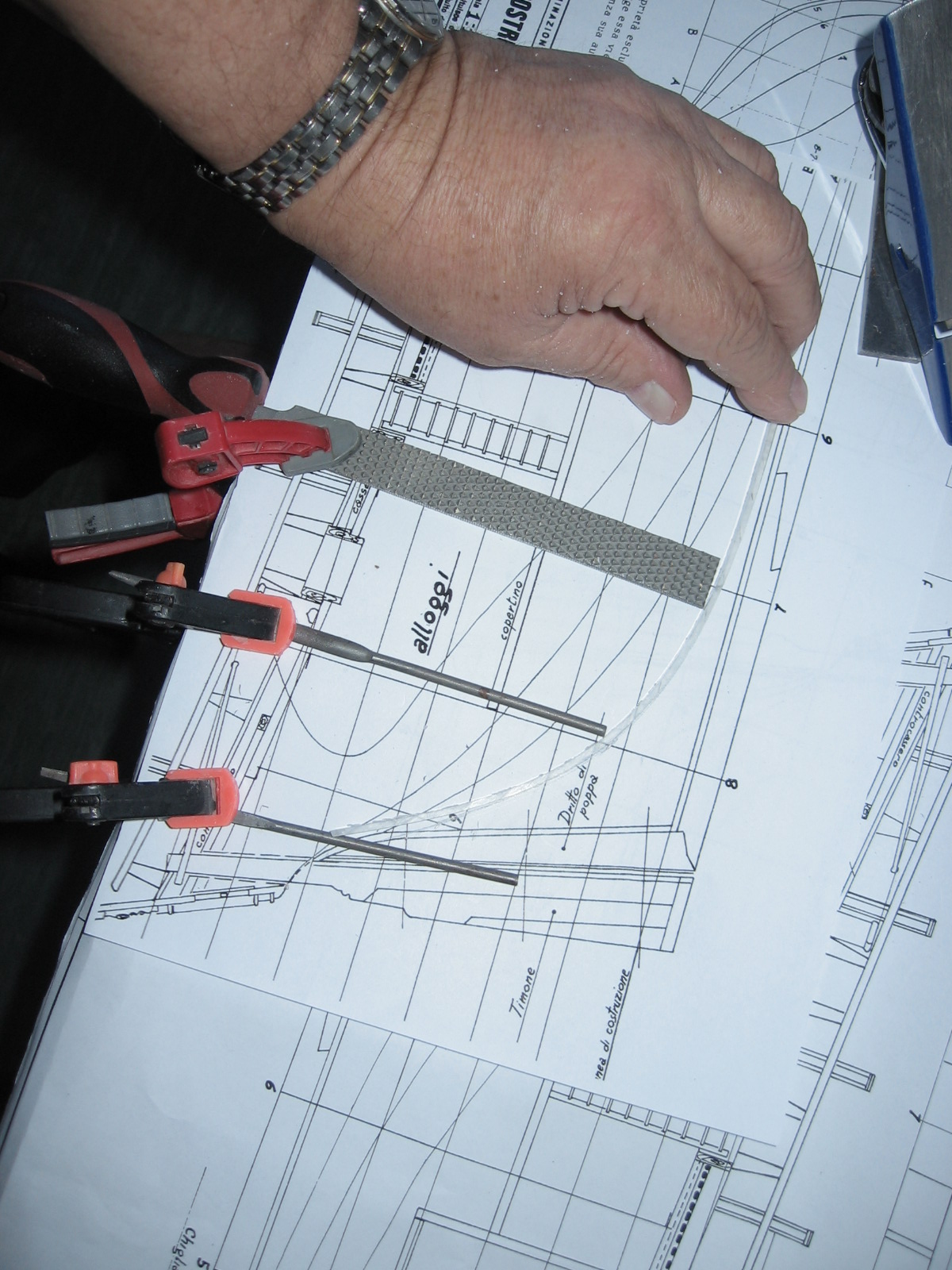

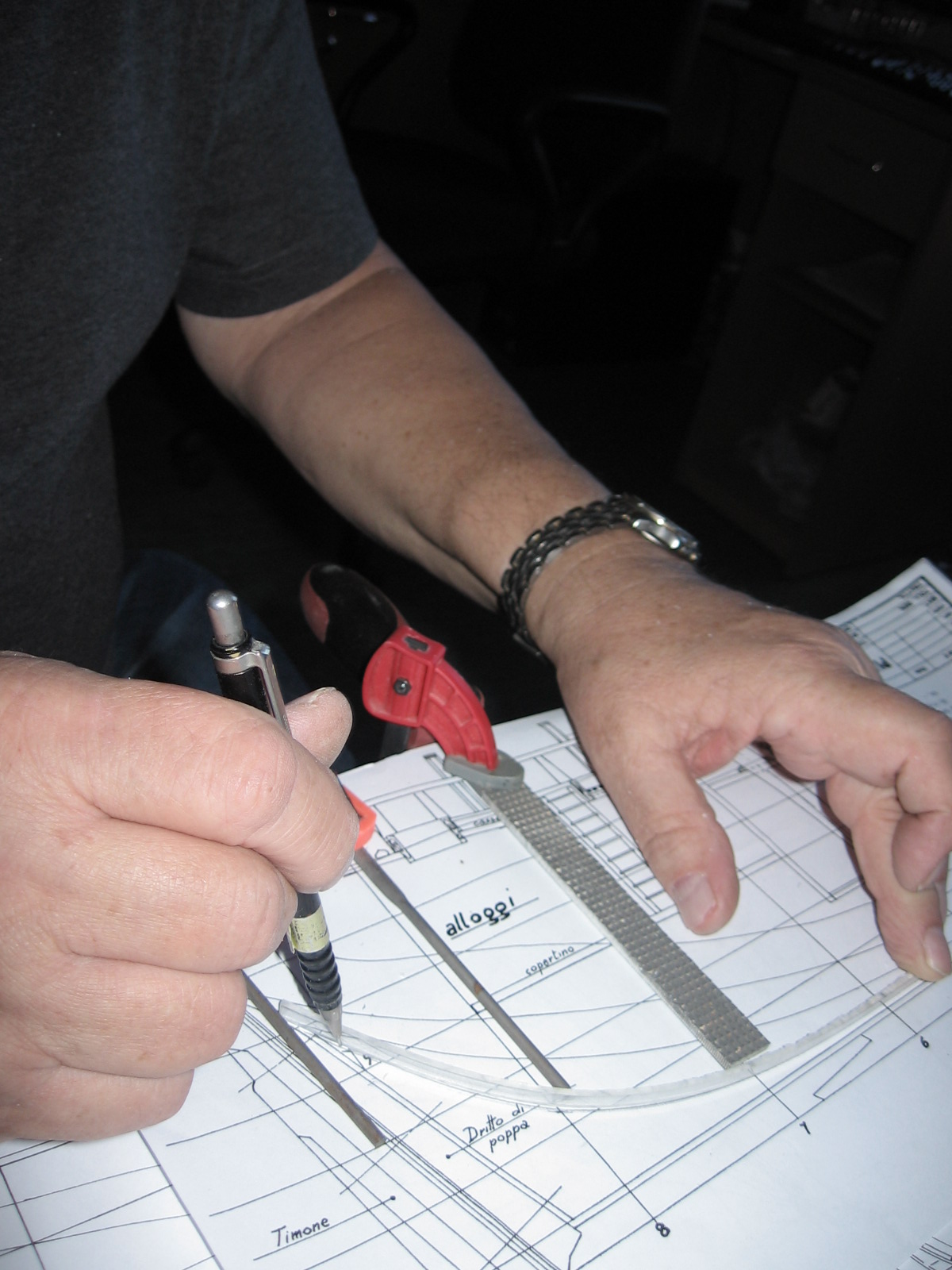

Rozrysowałem sobie wzdłużnice na kilu rufowym dla orientacji gdzie ma się kończyć poszycie i wchodzić łagodnie w rufę.Użyłem giętki na szybko wyciętej z pleksi i podparłem czym miałem pod ręką. Normalnie powinienem użyć prosiaków ale niestety zostały kiedyś usunięte z mych rysunkowych zasobów
Załączniki
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

I tak wyszła krzywa wzdłużnicy na rufie
Obrazek
Zacząłem powoli wypełniać kadłub i wstawiłem między pokłady wzdłuż wzdłużnika środkowego . Będzie je widać przez luki. Planuje je pokryć plankami oraz wykonać ścianki boczne też odeskowane.
Obrazek
Obrazek
Obrazek
Do przymiarki wyciąłem z kartonu pokład( będzie z cienkiej sklejki pokryty plankami)

Obrazek
Awatar użytkownika
oksal
Posty: 1736
Rejestracja: 04 gru 2010, 21:55

Re: Szkuner LYDE

Post autor: oksal »

ryszardb pisze:Powoli coś dłubie.
Użyłem giętki na szybko wyciętej z pleksi i podparłem czym miałem pod ręką


Rysiek, uważaj żebyś z tym nie przedobrzył



Poszycie wchodzi po całej stewie rufowej w klin ku stępce. Ja bym tej krzywizny nie rysował. Materiał Ci się sam ładnie dopasuje do kadłuba
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Adam , zgoda , to wiem. Chcę tylko nie przesadzić z wypełnianiem kadłuba i w tym miejscu będę schodził łagodnie do zera. Być może wcale z tej krzywej nie będę korzystał.
