La Salamandre w skali 1:24

[tadheus]

Andrzeju, gdzie Ty widzisz gwoździe na styku desek???

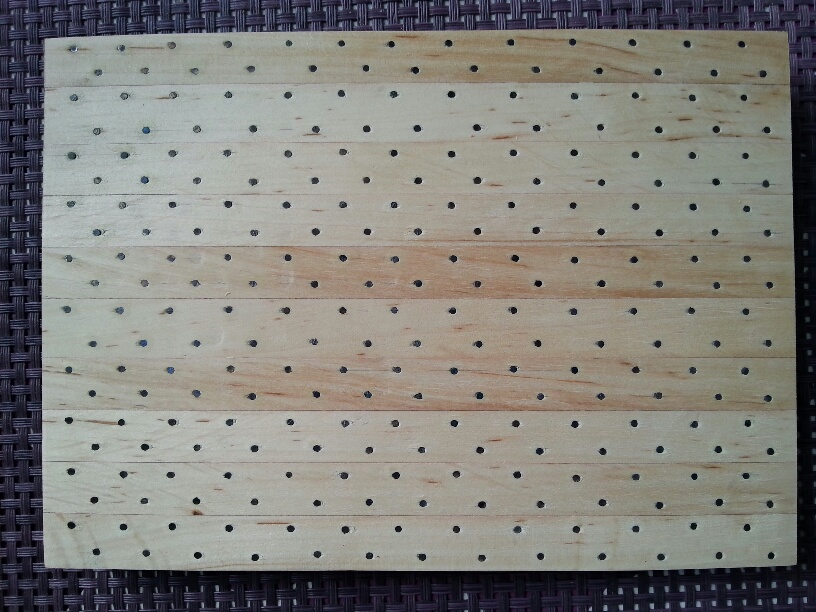

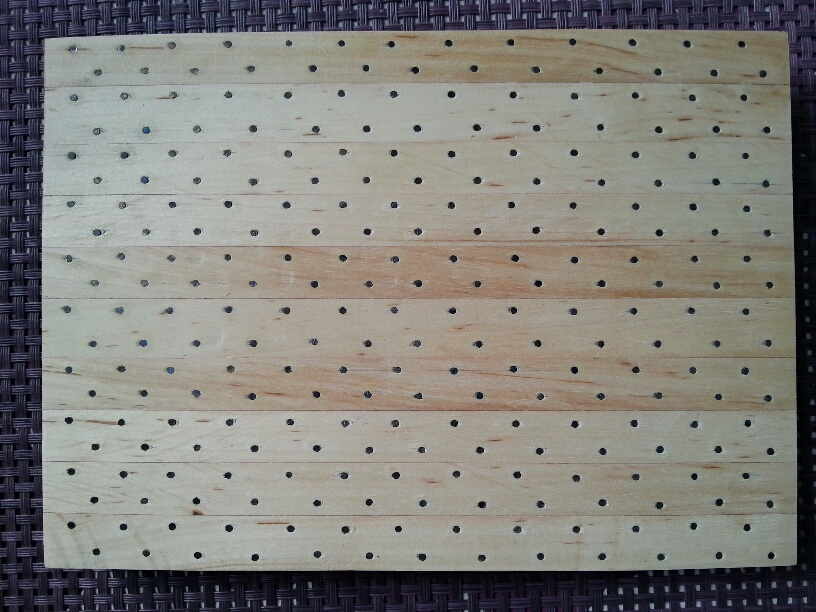

Cd. podłogi.

[myszor]

Zgadza się , źle moimi starymi ślepiami patrzyłem .
Zmyliły mnie te linie i myślałem ze to styk desek .
Zwracam honor

[myszor]

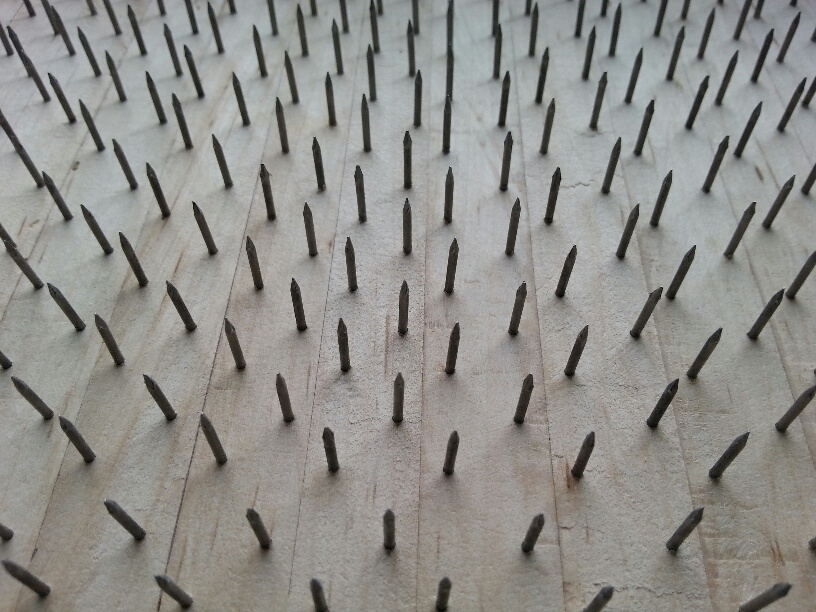

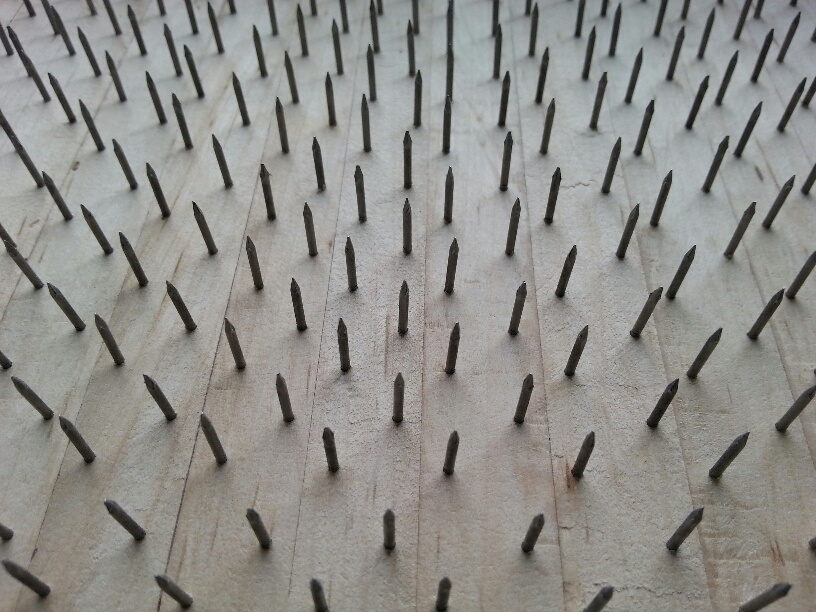

Paweł , a te łóżko Fakira to do czego ?

[mirek]

Paweł , a te łóżko Fakira to do czego ?

No właśnie ! Pytanie nadające do naszego Quizu : Dlaczego tak bito gwoździe ?

[tadheus]

ano spełniały bardzo ważną funkcję.
Pod podłogą ułożone było 7-8warstw gęsto upchanej liny kotwicznej, która pełniła rolę amortyzatora. Gwoździe wbijając się w linę zagęszczały podłoże i stabilizowały podłogę.

I co ciekawe, jeszcze się nie spotkałem z poprawnym wykonaniem tego elementu w ani jednej relacji z budowy Salamandry. Nawet model wystawiony na ostatnich Mistrzostwach Świata ma podłogę praktycznie bez gwoździ i moździerze niezgodne z planami.

[tadheus]

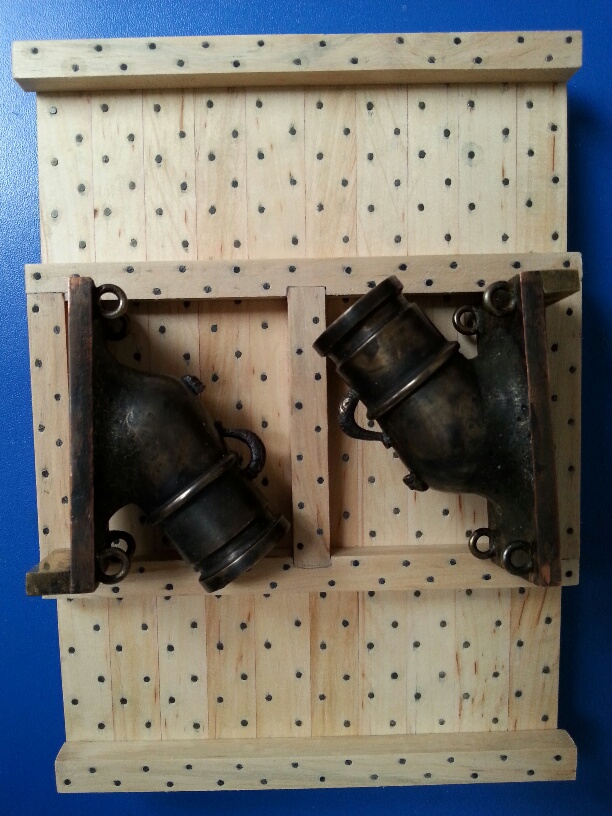

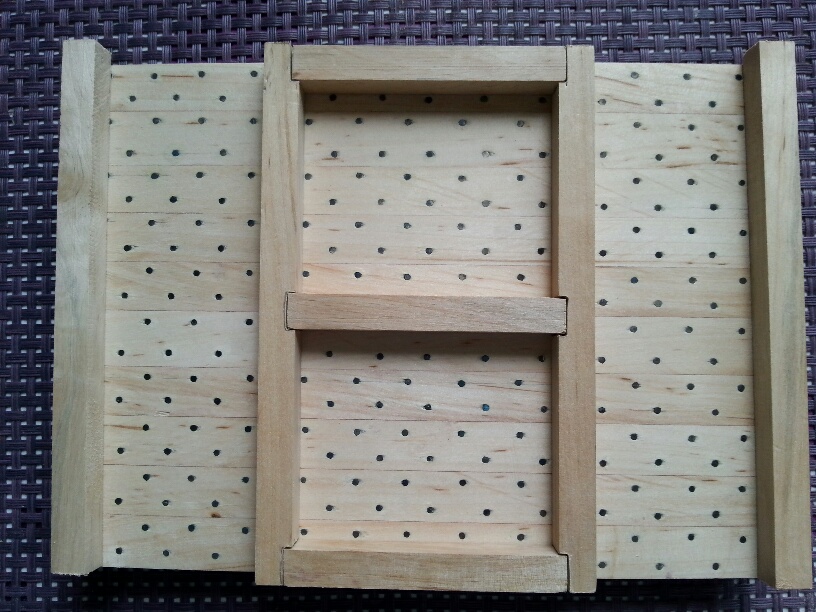

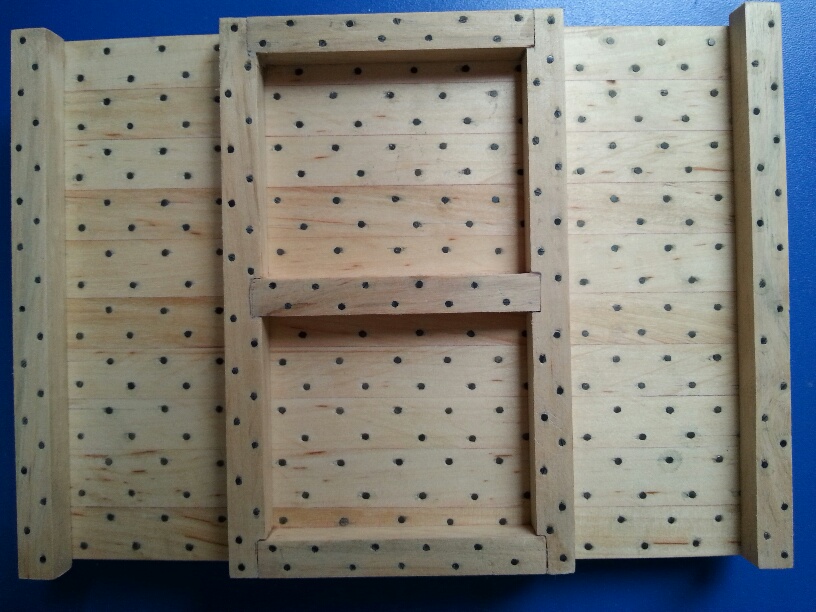

Tak to będzie wyglądać.

[tadheus]

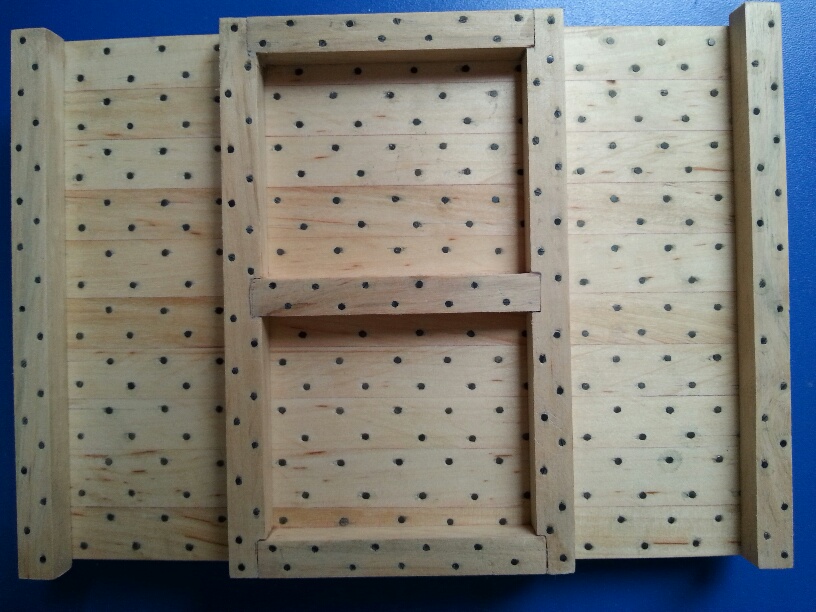

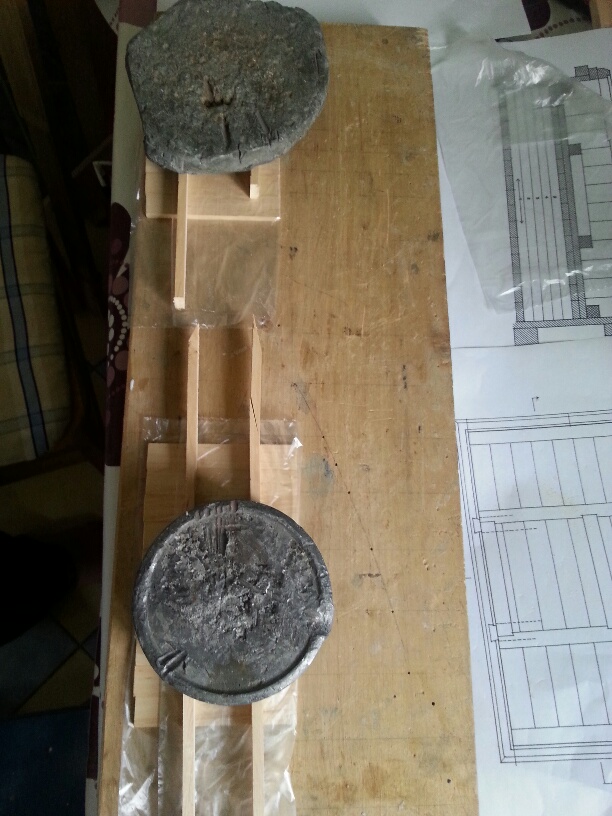

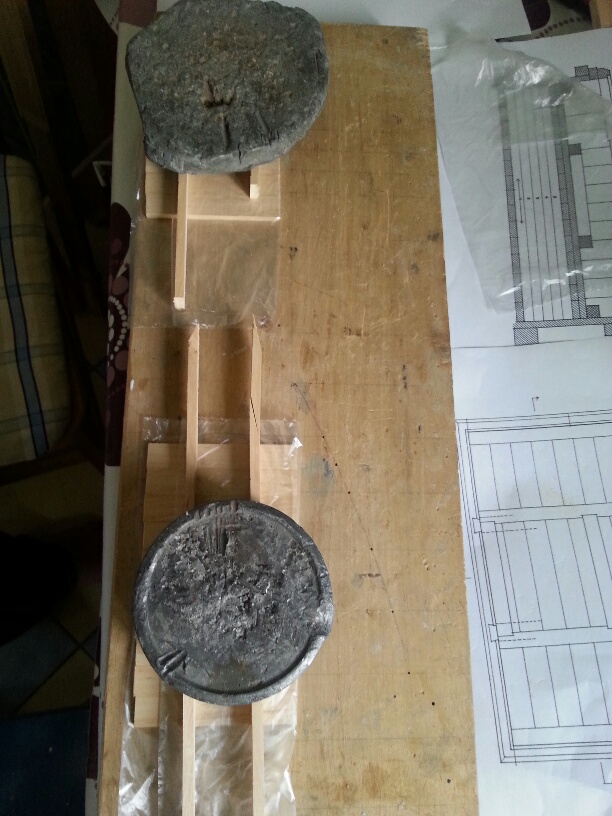

Tak to mniej więcej będzie wyglądać. Dojdzie jeszcze sześć okuć łączących belki środkowego elementu służącego do transportu moźdzerzy .

[tadheus]

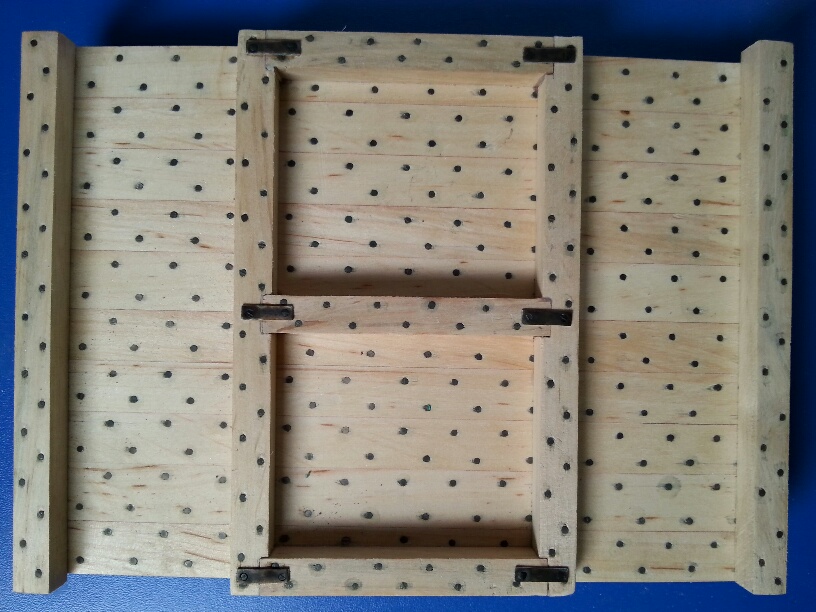

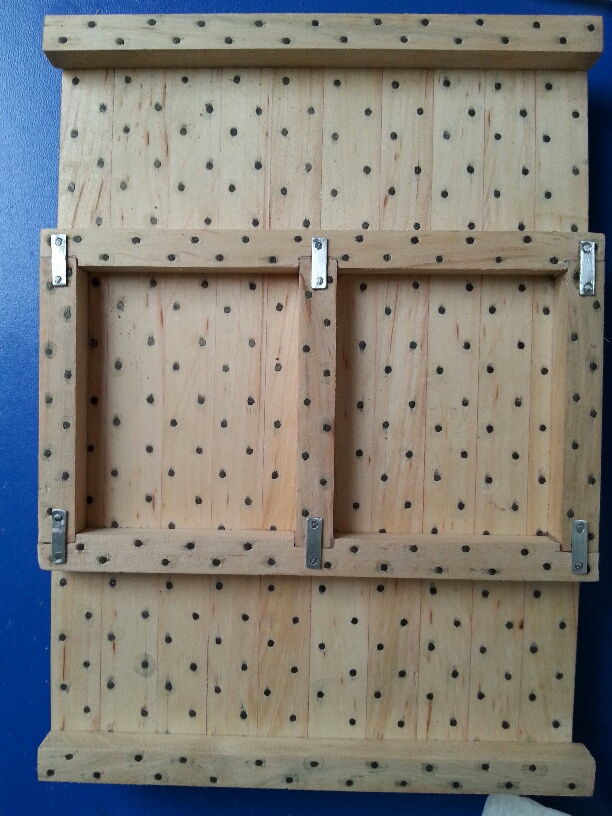

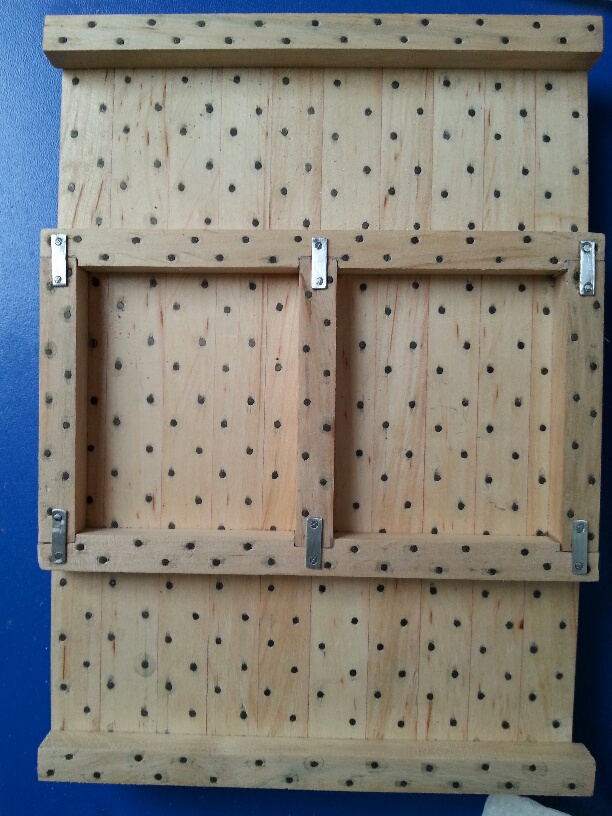

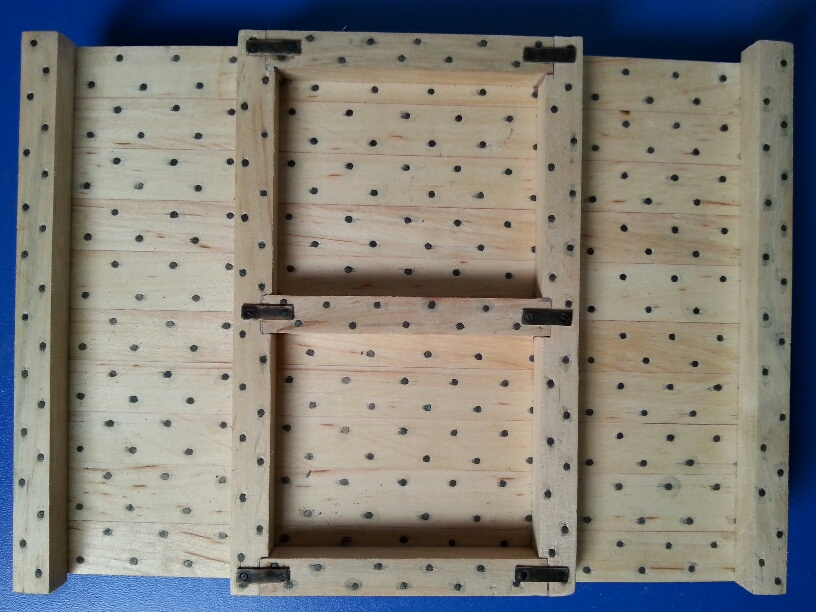

Doszły kute wzmocnienia. Wykonałem je z blachy cynkowej (nie ocynkowanej!!!). Cynk ładnie się czerni miksturą. Blacha o grubości 0,5 mm zeszlifowana do ok.0,4 mm. W planach nie podano dokładnych rysunków tych elementów.

[tadheus]

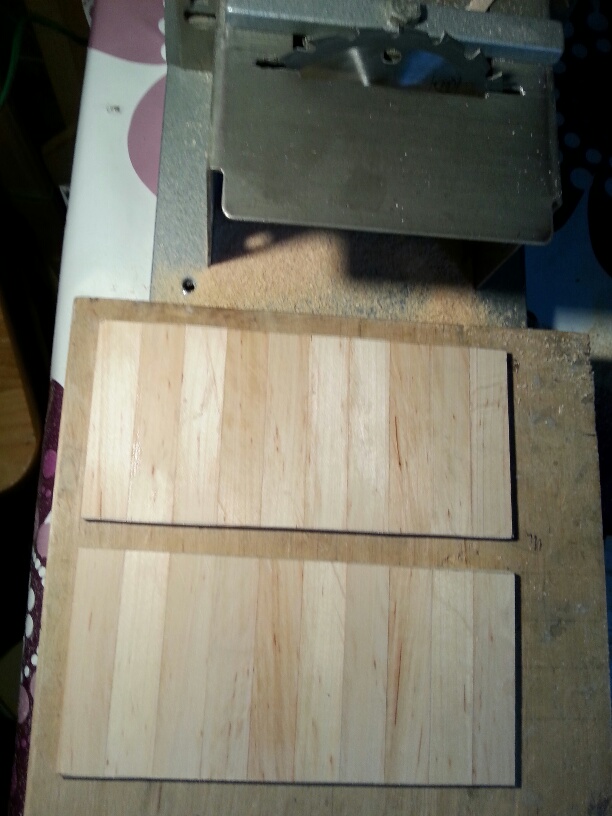

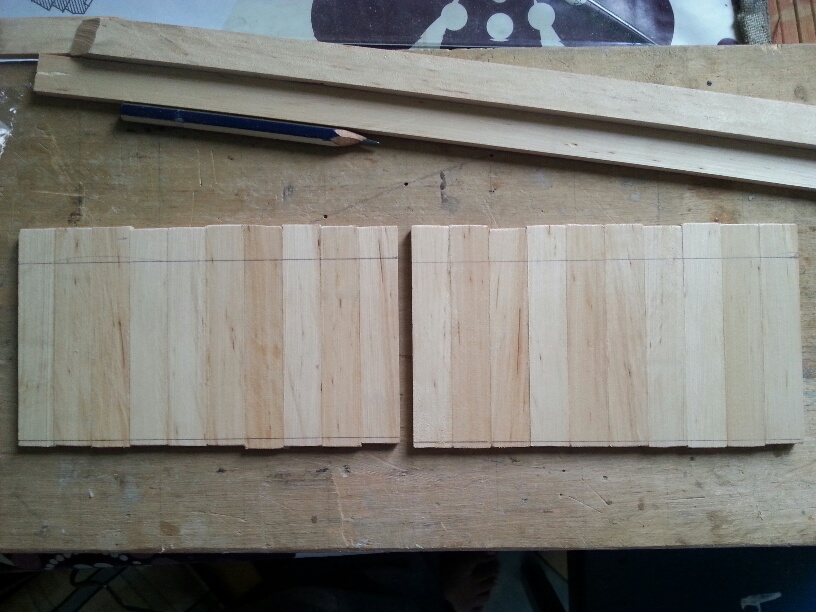

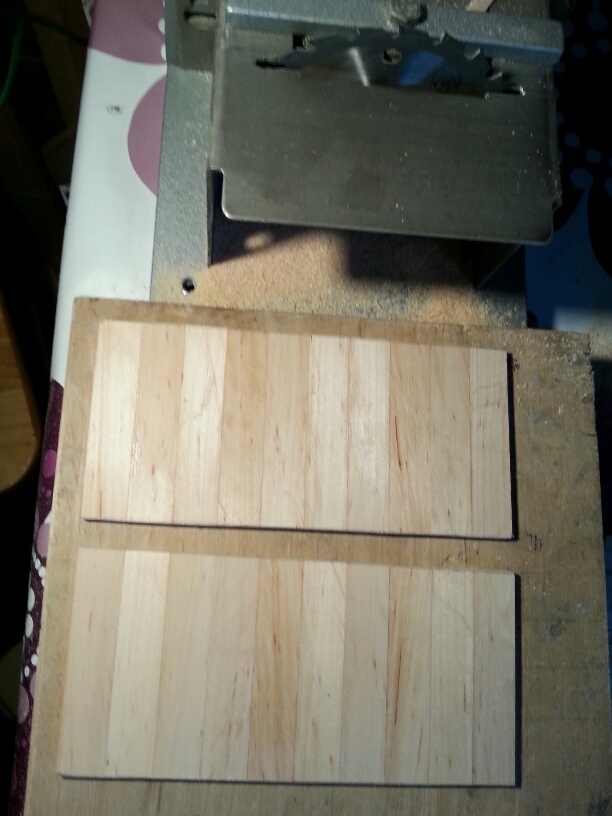

Powolutku przybywa części. Zrobiłem dwie ścianki skrzyni w której umieszczona była ruchoma podłoga z moździerzami.

[tadheus]

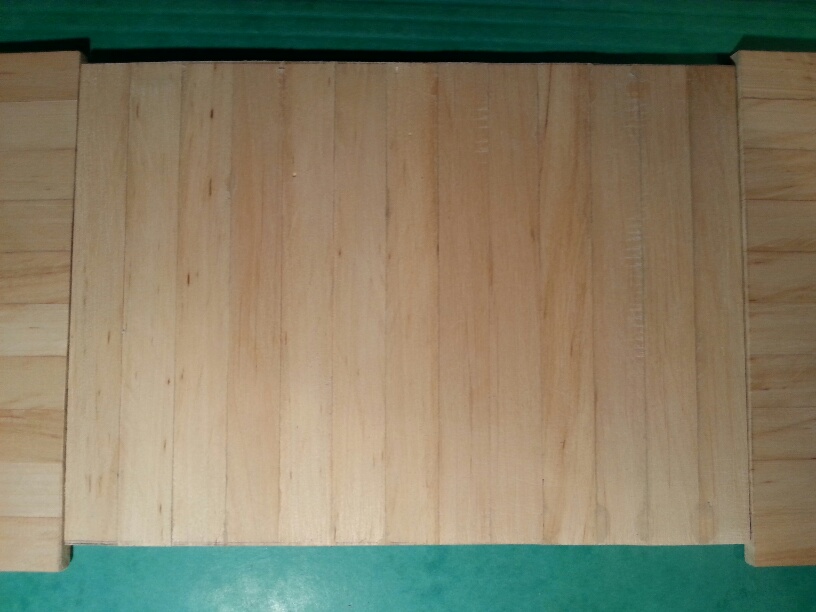

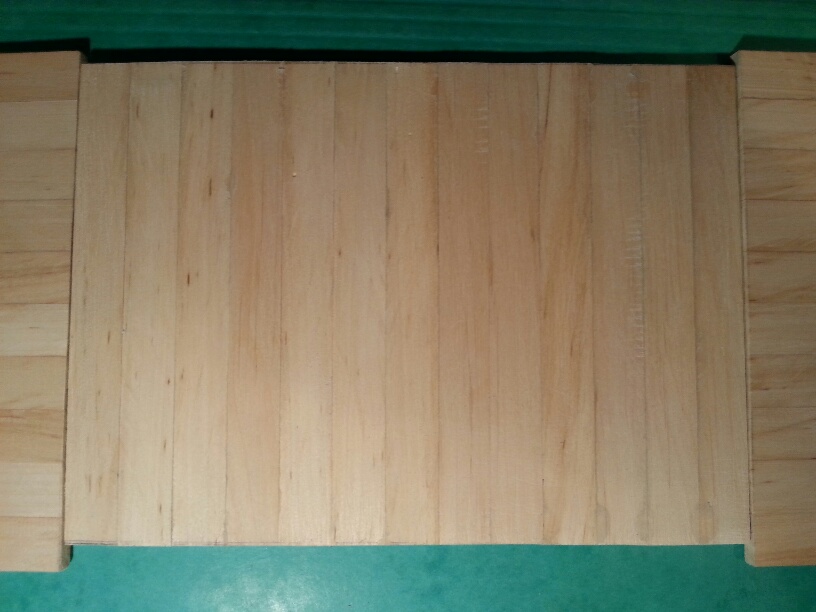

Przybyło dno skrzyni. Jeszcze nie szlifowane.
