MONTANES 1:70 OcCre

[Slawek1303]

Karex podpisał pod zdjęciem: "Jeżeli ten łańcuch ma być do klina okucia czopu, to faktycznie nie najszczęśliwszy. Powinny być zwykłe ogniwa" - i właśnie chcę tak zrobić - w skali modelu 1:70 oczko powinno mieć 0,70mm. (licząc w realu, na zdjęciach są łańcuchy o oczku 5cm) Łańcuszek zakupiony (ten na komentowanym zdjęciu) ma 0,80mm - innego nie znalazłem. Przy tej wielkości nawijanie sprężynki na owalnym rdzeniu (jak radzi Ryszard), rozcięcie i połączenie to dla mnie "kosmos" - przypuszczam, że niewykonalne - jeśli Wy potraficie to wielki szacun (i uświadomienie ile jeszcze nauki przede mną)
Pozdrawiam, Sławek

P.S.
Dla liny hamującej wybrałem rozwiązanie kontynentalne (i już tak zostanie) chociaż modelarze z Hiszpani twierdzą, że na tym żaglowcu było stosowane tylko przejście liny przez grono - na innych żaglowcach bywało różnie.

[RomekS]

Przy tej wielkości nawijanie sprężynki na owalnym rdzeniu (jak radzi Ryszard), rozcięcie i połączenie to dla mnie "kosmos" - przypuszczam, że niewykonalne - jeśli Wy potraficie to wielki szacun (i uświadomienie ile jeszcze nauki przede mną)

A Adam (Oksal) taki zrobił....
http://www.epomoce.pl/ladujpodstrone.php?parametr2=44

Wykonalne Sławek, wykonalne...
Nawet 2 razy mniejsze owalne ogniwa 0,3 mm.
W Tczewie można było obejrzeć w realu.

[Slawek1303]

Dzieki Romku za skierowanie na stronę gdzie Adam pokazuje swój kunszt. No i z Twojego powodu praca przy modelu przedłuży się o kilka kolejnych godzin - nie odpuszczę zanim nie spróbuję wykonać łańcucha wg instrukcji Adama.
Może nie wszystko jeszcze mi się udaje tak jakbym chciał (lub jak wykonyjecie Wy: Doświadczeni Modelarze), ale jak powiadają praktyka czyni mistrza - a jak się mi udaje coś porawić dzięki radom i podpowiedziom "kogowiczów" to jest super.
Oczywiście nadal proszę o wyrozumiałość dla moich "szkutniczych wyczynów".
Pozdrawiam, Sławek.

[Slawek1303]

Pierwsze działo złożone na sucho (próba z łańcuszkiem kupnym) - materiały zgromadzone i będę próbował wykonać poprawny łańcuszek wg wskazówek od Romka.

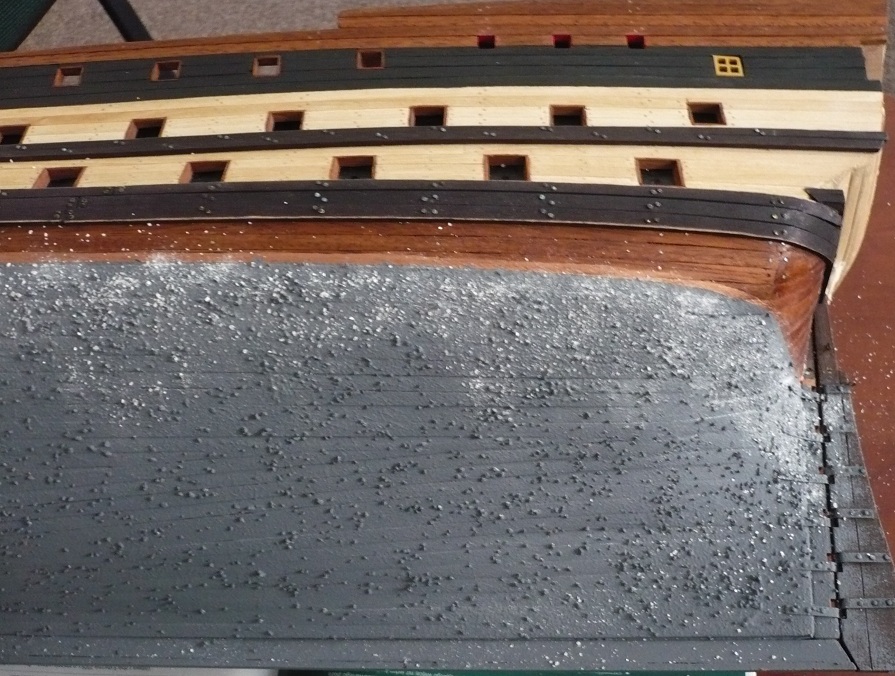

Poniżej zdjęcia z popełnionej profanacji kadłuba (aczkolwiek świadomie i z pełną premedytacją) - pierwsza warstwa zabrudzeń poniżej linii wody, a dla pełnego efektu będą jeszcze 3-4 każda o odmiennej fakturze i kolorystyce.
Pozdrawiam, Sławek.

[Slawek1303]

"Motyl": dzieki że trzymasz kciuki - sam mam obawy co do końcowego efektu, bo jak się nie uda to pozostanie ....

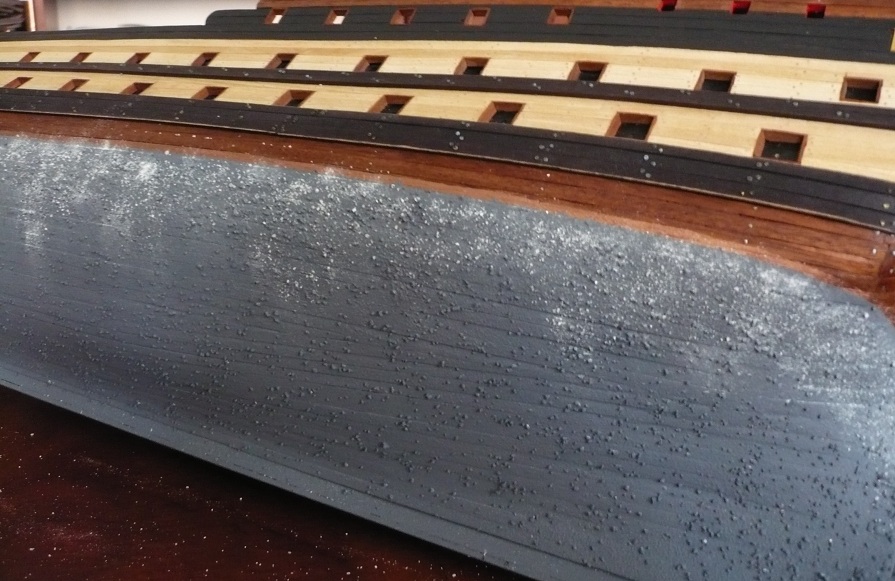

Trwają prace przy "zaglonieniu" kadłuba. Nałożyłem drugą warstwę o drobniejszej granulacji (wcześniej użyty piasek po rozdrobnieniu w małym moździrzu) przyklejona na farbie Faller.

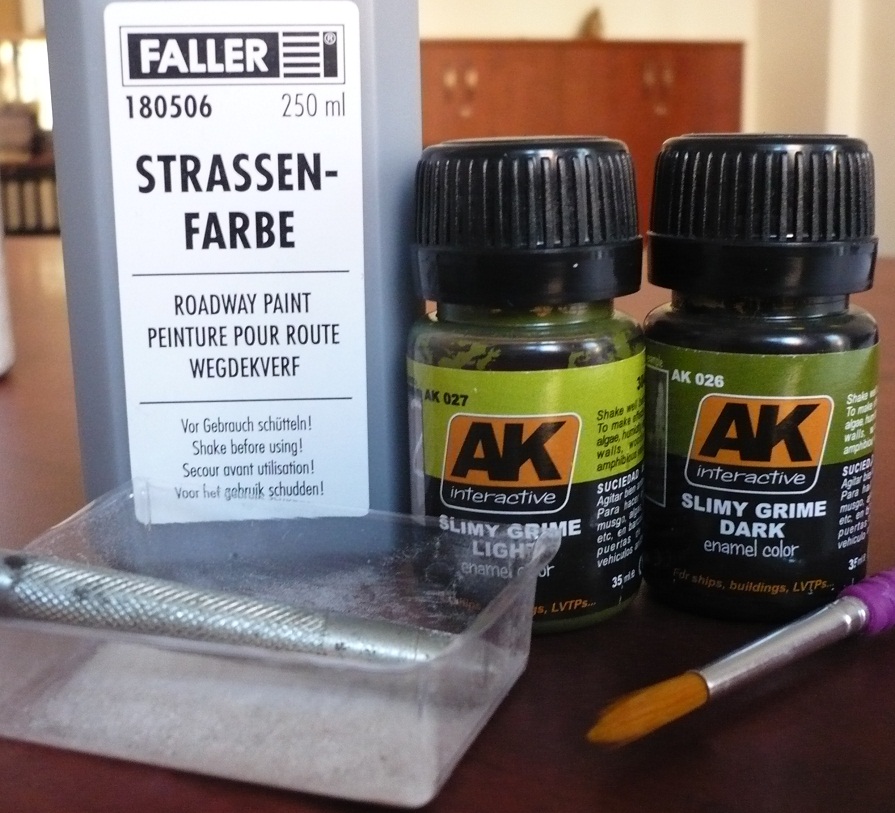

Dla wykonania końcowych warstw zgromadziłem farby firmy AK nr 026 i nr 027 o wdzięcznych nazwach "Jasny śluzowaty brud" i "Ciemny śluzowaty brud".

W czasie wysychania warstw na kadłubie powstały skrzynki z listewek szerokości 2,5mm (jeszcze trochę szlifowania, kołkowanie - otworki 0,3mm już są - i druga warstwa bejcowania)

Pozdrawiam wszystkich,
Sławek.

[Slawek1303]

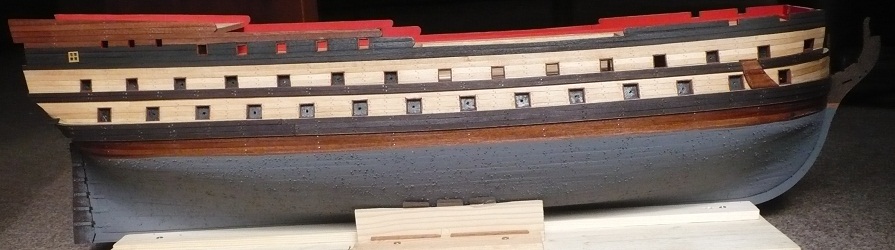

Powoli do przodu: wykonałem pierwsze warstwy "glonów" kadłuba - pozostają jeszcze dwie w kolorach zielonych i dodatkowo delikatne wstawki żółte.

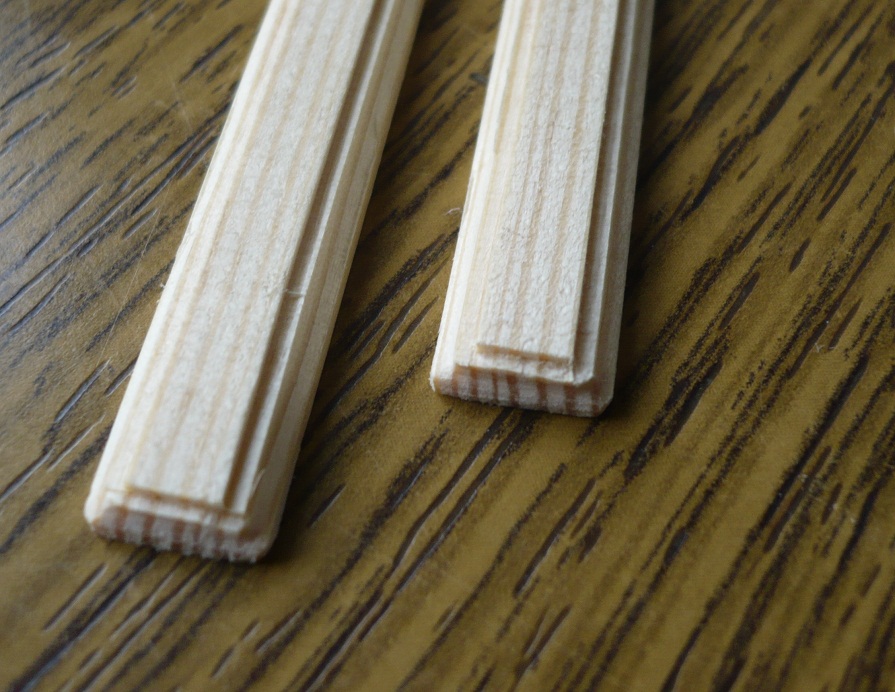

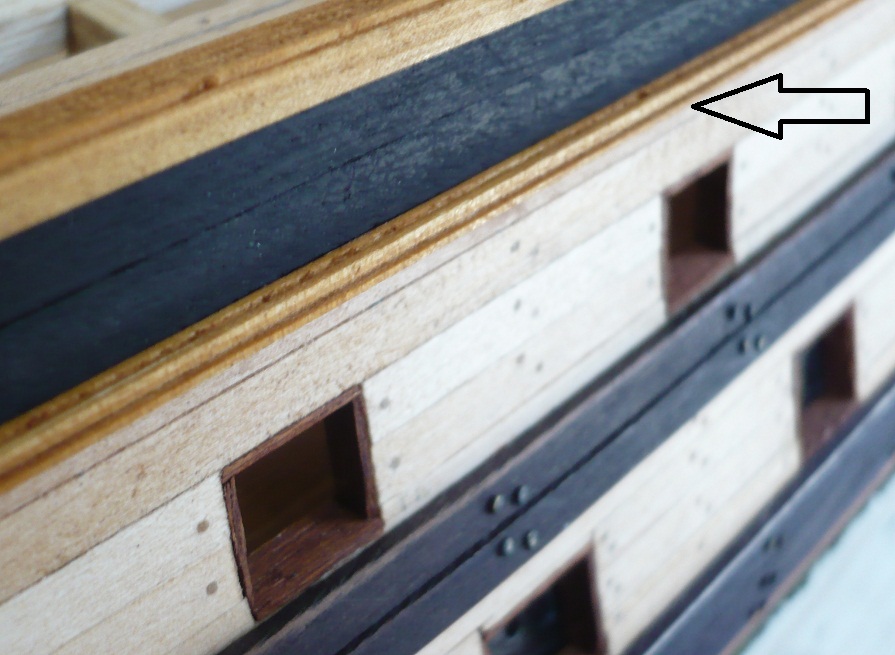

Zakończyłem frezowanie listewek 2x2mm (jak sugerował Myszor zrezygnowałem z mahoniu,który był w zestawie OcCre, choć listewki były już przygotowane łącznie z frezowaniem) - na zdjęciach pierwsza przyklejona do kadłuba po wcześniejszym potraktowaniu drewna bejcą (kolor buk) i lakierem bezbarwnym matowym.
Pozdrawiam, Sławek.

P.S.
Uwagi i sugestie mile widziane.

[jeskom]

no no...ta profanacja kadłuba poniżej lini wodnej wyszła elegandzko...powiedz czym zrobiłeś te kropeczki, które przypominają technikę plucia gipsem

[Kazek]

No tak wszystko ładnie pięknie te brudy poniżej linii wodnej są fajne ale się nijak maja się do tej piknej części powyzej tej lini , czy masz zamiar też ją jakoś pobrudzić czy tak zostawisz bo wtedy no nie bardzo to wygląda .

[Slawek1303]

Cześć Kazik.
Biorę sobie do serca Twoje uwagi - szczególnie od mistrza modelarstwa szkutniczego (śledzę cały czas budowę Twojej galery - przepiękna, cudna, perfekcyjna etc "robota"). Zastanawiam się nad przybrudzeniem i postarzeniem górnej części modelu, ale zanim się na to zdecyduję muszę wykonać próby poza modelem. Jak coś pójdzie nie tak (czytać: efekt będzie do ....), to już nie przywrócę stanu pierwotnego.
Masz oczywiście rację, że cały żaglowiec powinien być wykonany w tym samym stylu. Jak się powiedziało "a" to trzeba chyba będzie brnąć dalej i brudzić, brudzić, brudzić ...
Pozdrawiam, Sławek.

P.S. Może jeszcze wymyślę inne rozwiązanie biorąc pod uwagę to, że powierzchnia wody będzie wykonana z półprzezroczystego materiału (już zakupiony- z makiet HO) i oddzieli obie części modelu.

[Slawek1303]

Rozpocząłem przygotowywanie poręczy górnych (z listewek 7x3mm). Podłużne żłobienia wykonałem mikrofrezami z użyciem narzędzi Proxxon (stojak, wiertarka...) Poprzeczne juz ręcznie.
Dodatkowo przygotowuję 4 karonady (dokupione elementy Amati) - metalowe podstawy będą pomalowane na czerwono - górna pod samą karonadą już z drewna. Stan zaawansowania prac na zdjęciach.
Pozdrawiam, Sławek
