HMS Victory - kolejny ;)

Opisy budowy jednostek żaglowych
Awatar użytkownika
rczarnec
Posty: 283
Rejestracja: 04 gru 2010, 21:55

Re: HMS Victory - kolejny ;)

Post autor: rczarnec »

Tak jest w oryginale:

Pozdrowienia
Robert Czarnecki
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: Karrex »

rczarnec pisze:...Tak jest w oryginale
...

Z tą małą różnicą, że na masztach są METALOWE OBEJMY, a nie OWIJKI z liny. Na wcześniejszych malowaniach obejmy były czarne (obecnie na masztach pod pokładem obejmy są nadal czarne),
http://www.flickr.com/photos/striderv/4438252751/
tak jak na modelu w Portsmouth.
Obrazek

W kolekcji (wg której robi Przemek) były też owijki na poprzeczce kotwicy, a na Victory, na poprzeczkach są (i były) metalowe obejmy.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Rado
Posty: 322
Rejestracja: 04 gru 2010, 21:55

Re: HMS Victory - kolejny ;)

Post autor: Rado »

No kwestia "oryginalności" okrętu w którym ponad połowa kałuba została tak czy inaczej wymieniona jest mocno dyskusyjna (warto np zerknąć na historię pokładów i materiał z którego obecnie są wykonane).
http://erka.ovh.org/
Awatar użytkownika
pdyner
Posty: 46
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: pdyner »

Uff dawno mnie nie było. Można by było wymyślać różne przyczyny (ciocia zabrała aparat, stryjek pojechał na wczasy i zabrał mode ze sobą itp :P ) ale prawda jest taka, że lenia miałem i potem nie mogłem się z powrotem do roboty zebrać :oops: . Ale jakoś się przemogłem ( znacząco pomógł mi w tym widok powiększającego się stosiku kolejnych zeszytów kolekcjii. Tyle słowem wstępu, teraz zdjęcia:

Przybył fokmaszt, "jakieś" drobiazgi na kadłubie oraz warstwa farby:
Obrazek
Obrazek
to zdjęcie jest mocno obcięte z góry bo na całym widać jak mi fokmaszt na prawą burtę ucieka :mrgreen:
Obrazek
Obrazek
Obrazek
Obrazek

Pojawiły sie też reje fokmasztu:
Obrazek

oraz grotmasztu
Obrazek
Obrazek

i komplet ław wantowych dla obu masztów
Obrazek
Pozdrawiam Przemek
Awatar użytkownika
pdyner
Posty: 46
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: pdyner »

Ahoj
Wykonałem szafki na flagi sygnałowe. Dwa (słownie dwa) ujęcia z produkcji ( bo za bardzo nie ma co fotografować)
Obrazek
Obrazek

I tak wygląda szafka lewoburtowa:
Obrazek
Obrazek

skoro są to szafki na flagi sygnałowe, to muszą być i flagi :P :
Obrazek

a tak się będą prezentować na modelu:
Obrazek
Pozdrawiam Przemek
Awatar użytkownika
pdyner
Posty: 46
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: pdyner »

Witam Serdecznie Szanowne Grono
Tak sobie dłubie przy tym moim Vitku, to i trzeba by zameścić jakieś zdjęcia. Podczas nieobecności na forum wystrugałem prawie wszystkie potrzebne patyki :D , zostały tylko te przynależące do bukszprytu.
Na pokładzie przybyło troszkę drobiazgów:

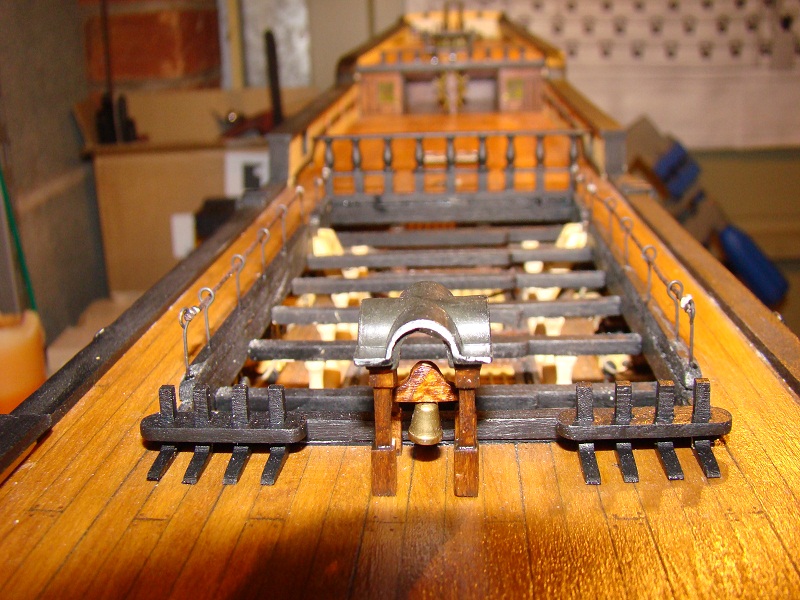

Dzwonniczka i okolica
Dzwonniczka i okolica

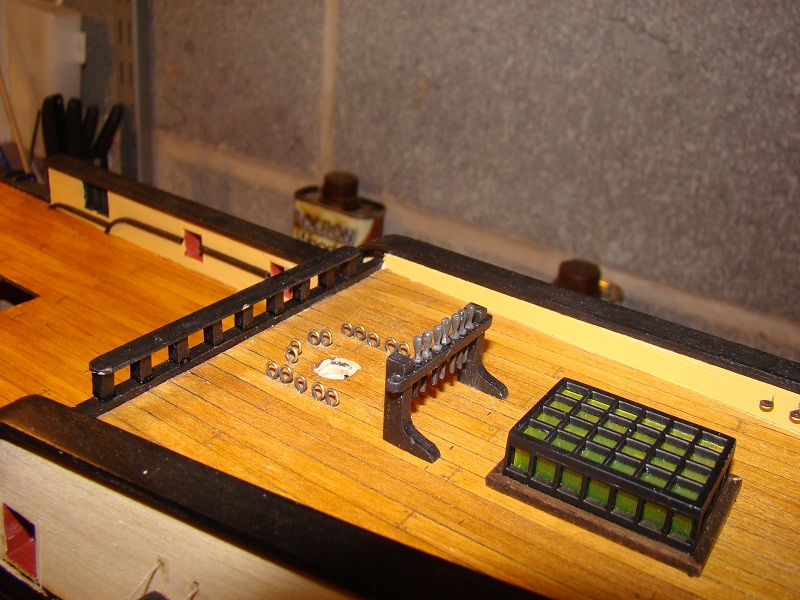

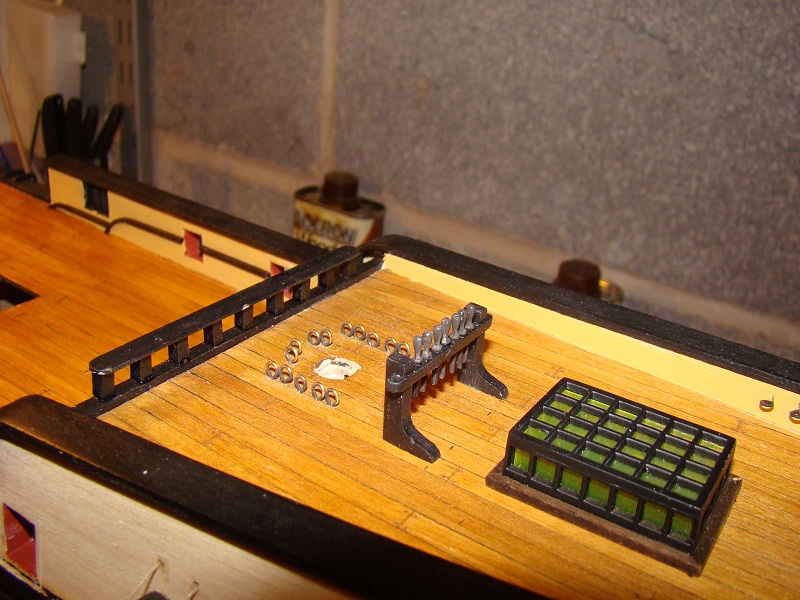

balustrada albo cóś
balustrada albo cóś

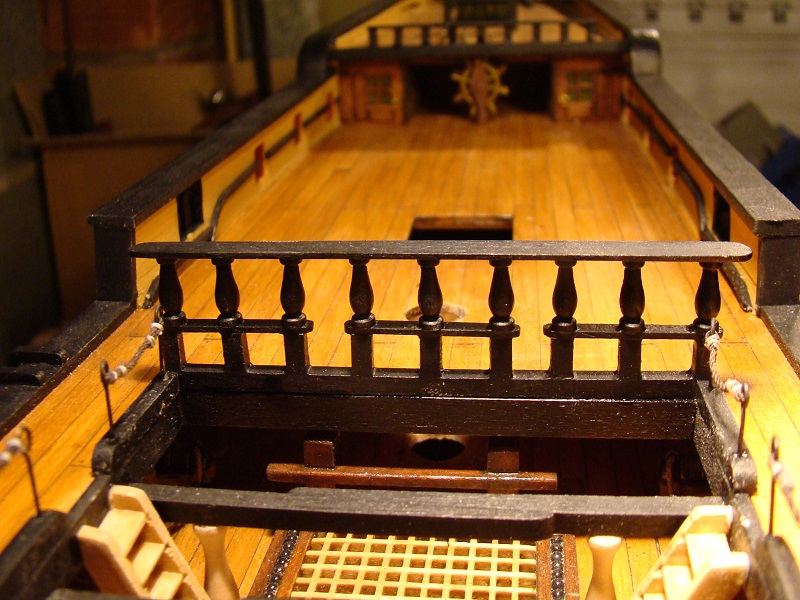

I widoczek na rufe
I widoczek na rufe

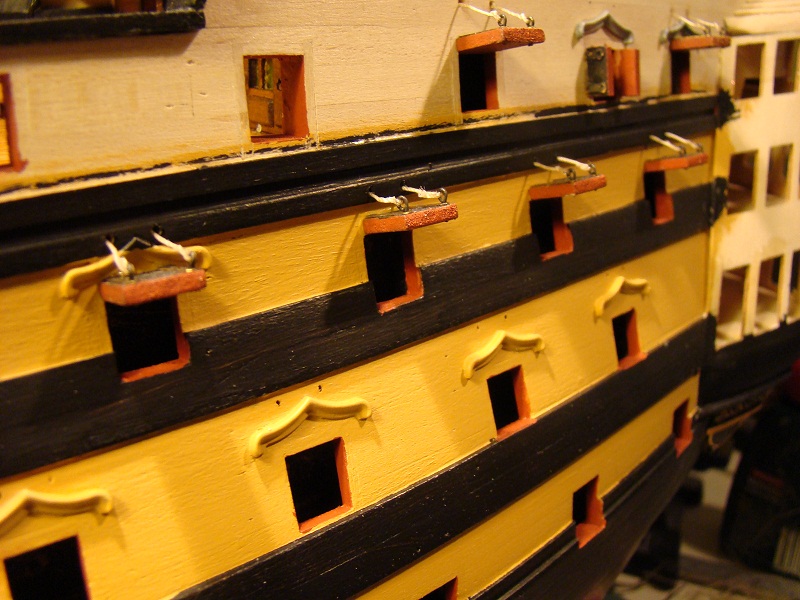

Wykonałem kilka klapek na furty działowe. Z dumą przyznaję, że je troszkę ulepszyłem, ponieważ w/g DA liny przechodziły na wylot klapki, a ja dorobiłem coś na wzór oryginalnych uchwytów :mrgreen:
Klapki (ale nie na oczy). Można powiedzieć ulepszone ;)
Klapki (ale nie na oczy). Można powiedzieć ulepszone ;)
Pozdrawiam Przemek
Awatar użytkownika
pdyner
Posty: 46
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: pdyner »

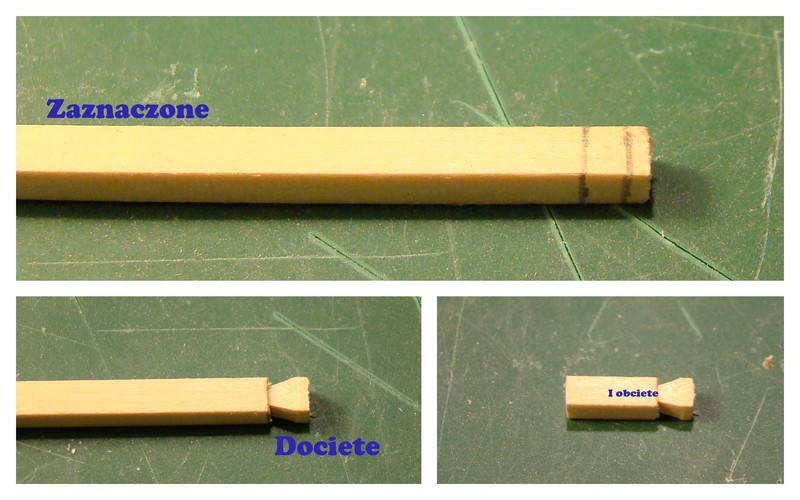

Dłubie sobie przy jak to nazywam pachołkach. Metoda ogólnie znana:

Całość ma 10mm długości. Pozostało mi do zrobienia jeszcze 33 ;) . I jak zrobić, żeby były choć trochę do siebie podobne??
Pozdrawiam Przemek
Awatar użytkownika
pdyner
Posty: 46
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: pdyner »

Trochę aktualizacji po dłuuuugiej przerwie. Model prezentuje się teraz tak:
Obrazek

I trochę szczegółów:
Obrazek
Powyżej widać jeszcze ślady po przesuwaniu dolnej listwy ozdobnej, bo sie te złocenia nie chciały zmieścić. To jest kolejna wada budowy w odcinkach. O ile się nie mylę, nie była wcześniej podana odległość pomiedzy listwami :(

I dalej:
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Pozdrawiam Przemek
Awatar użytkownika
Jarcio
Posty: 90
Rejestracja: 17 lut 2011, 13:43

Re: HMS Victory - kolejny ;)

Post autor: Jarcio »

Pdyner, mam taką małą sugestię. W pachołach, które znajdują się w dziobowej części, po obu stronach bukszprytu powinny znajdować się po trzy oka, z uwagi na to, że mocowane tam były po trzy liny. Do dolnego oka był mocowany fokstensztag (na sterburcie) i dodatkowy fokstensztag (na bakburcie), do środkowych sztagi delfiniaka (wewnętrzny i środkowy) a do górnych oczek sztag zewnętrzny delfiniaka (na sterburcie) i fokbramsztag (na bakburcie).

Pozdrawiam
Jarek
Awatar użytkownika
pdyner
Posty: 46
Rejestracja: 04 gru 2010, 21:56

Re: HMS Victory - kolejny ;)

Post autor: pdyner »

Cześć
Dzięki Jarcio za informację. Z dodaniem tych oczek poczekam co wymyśli DeA. Zabrałem się za kolejną rzecz spędzającą sen z moich oczu :x . A mianowicie mocowanie ław wantowych i odciągów jufersów.
DeA proponuje zawijać drut na 2mm listewce i takie cóś wychodzi:
Obrazek
Obrazek
(zdjęcia zaczerpnięte z oficjalnej relacji na ModelSpace: http://forum.model-space.co.uk/default.aspx?g=posts&t=3242 )

Mnie się trochę nie podobały, więc zrobiłem swoje używając szpilek :
Obrazek
Jako, że te mnie zadowalają to zostałomi jeszcze jakieś 120 do zrobienia
Pozdrawiam Przemek
