Galeon XVII w. / wg San Juan Bautista

[Karrex]

kontynuacja

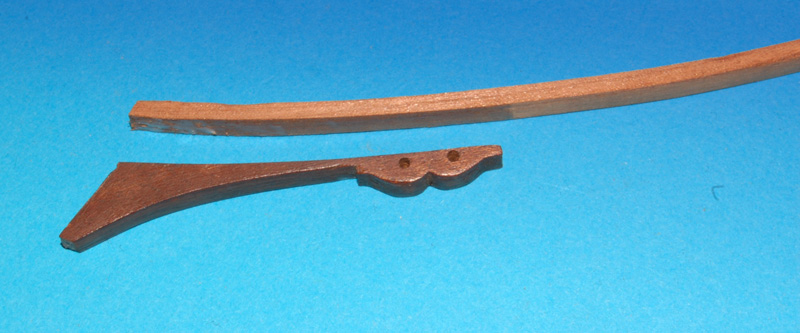

Zrobiłem "doklejki" z listewki mahoniowej 6 x 6 mm, łuk gięty na parze.

tuż przed klejeniem

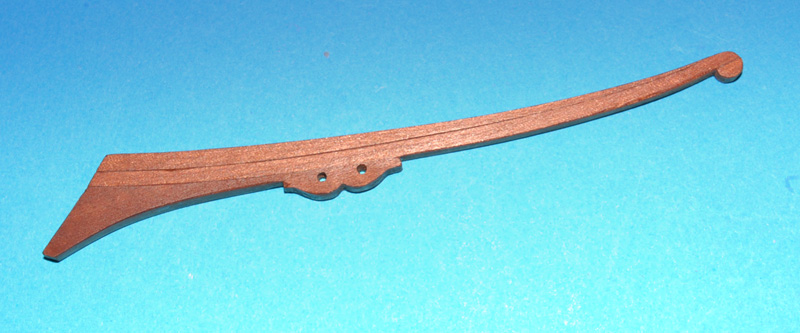

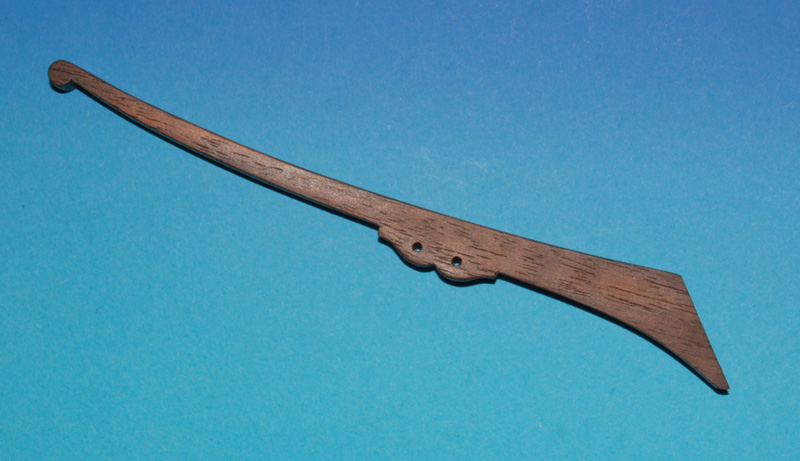

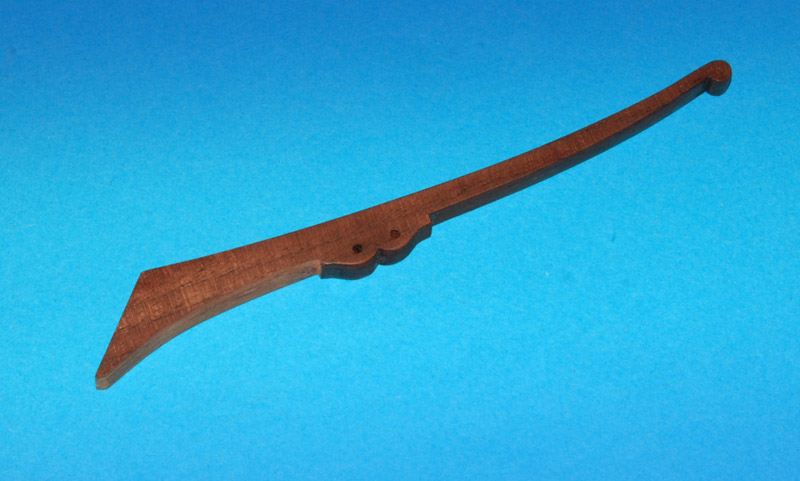

Następnie dociąłem do kształtu jak poniżej.

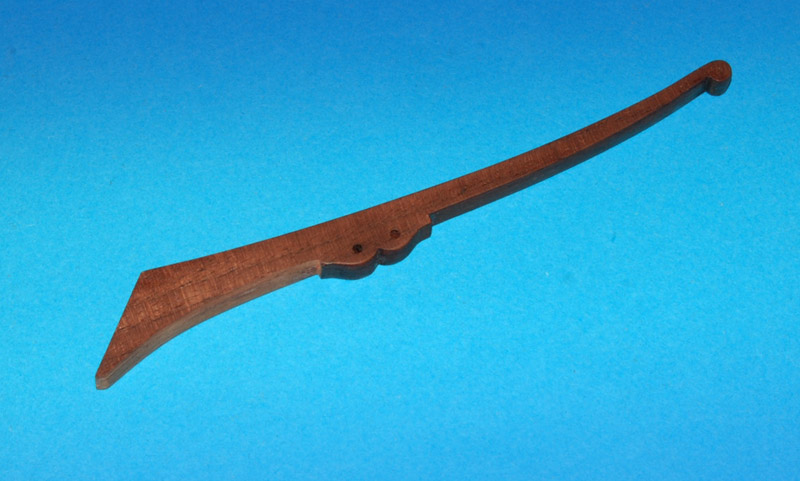

Obie strony okleiłem fornirem, aby uzyskać grubość stewy.

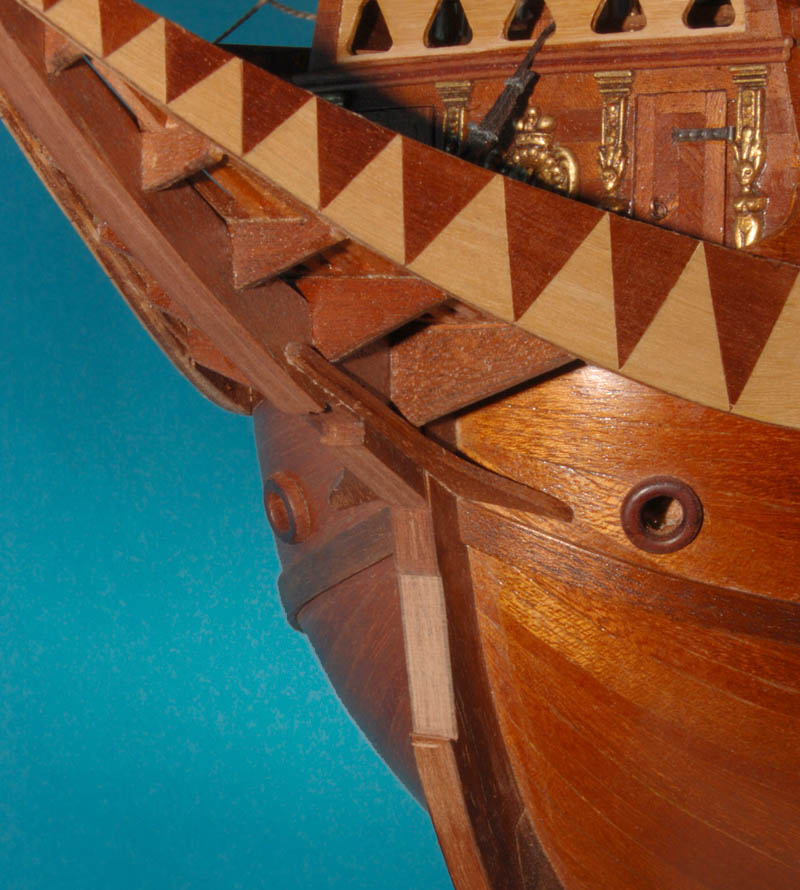

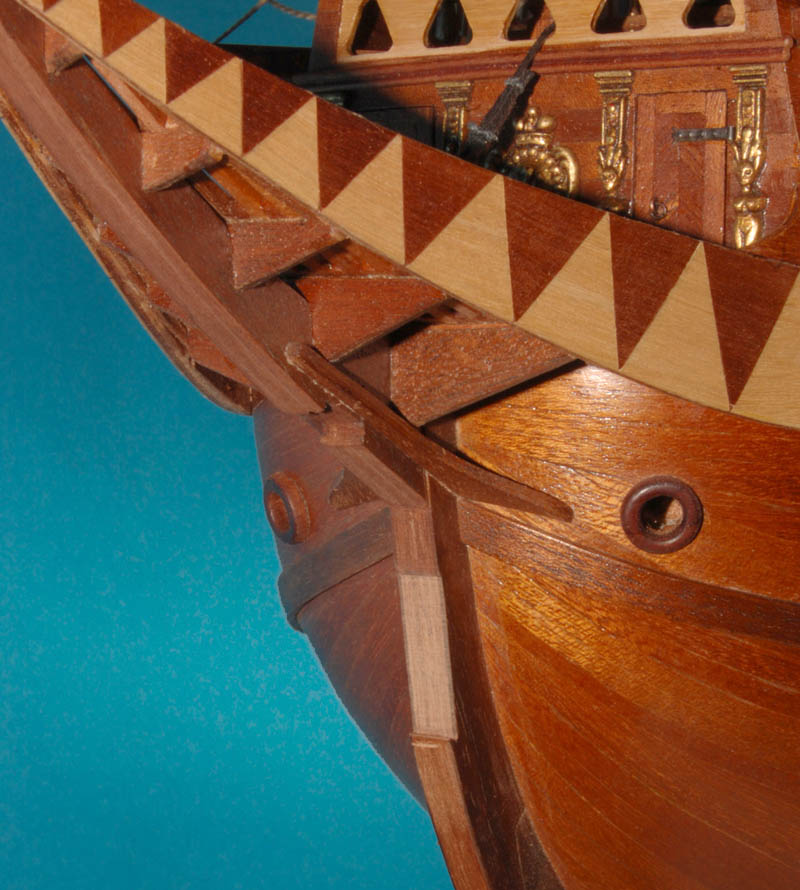

Wcięcie w stewie i klejenie

[Karrex]

Ornament

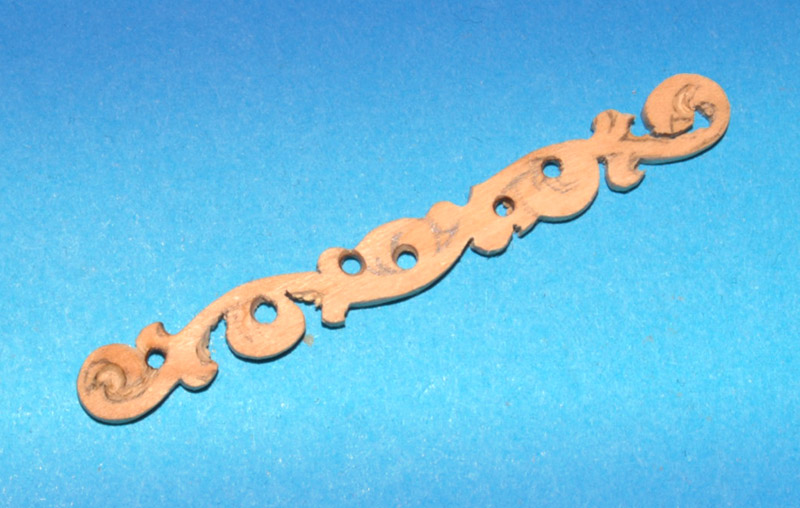

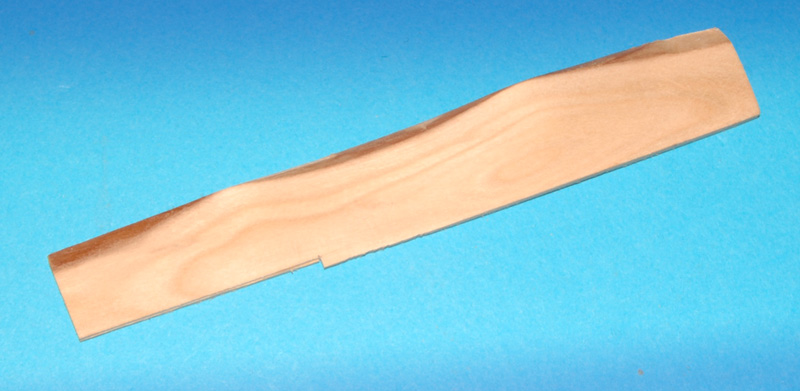

Ornamencik zdecydowałem się zrobić z wysezonowanej deszczułki gr. 3 mm śliwy renklody (pozyskanej 3 - 4 lata temu z działki), jest dość twarda i będę miał okazję się przekonać czy się do tego nada

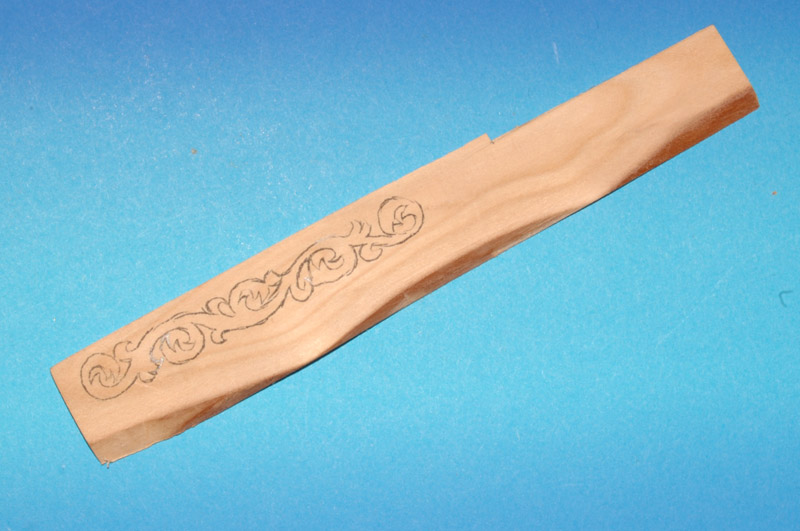

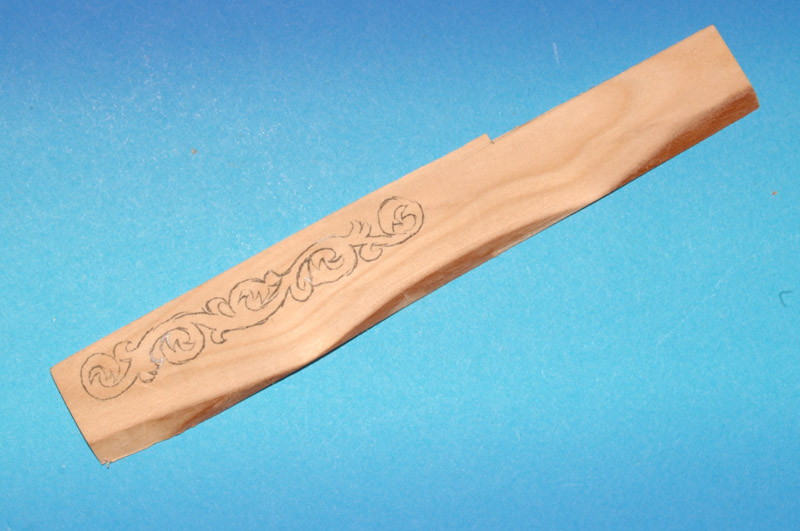

Najpierw za pomocą kalki maszynowej "Kores" (type carbon paper) i igły przeniosłem projekt ornamentu na deszczułkę.

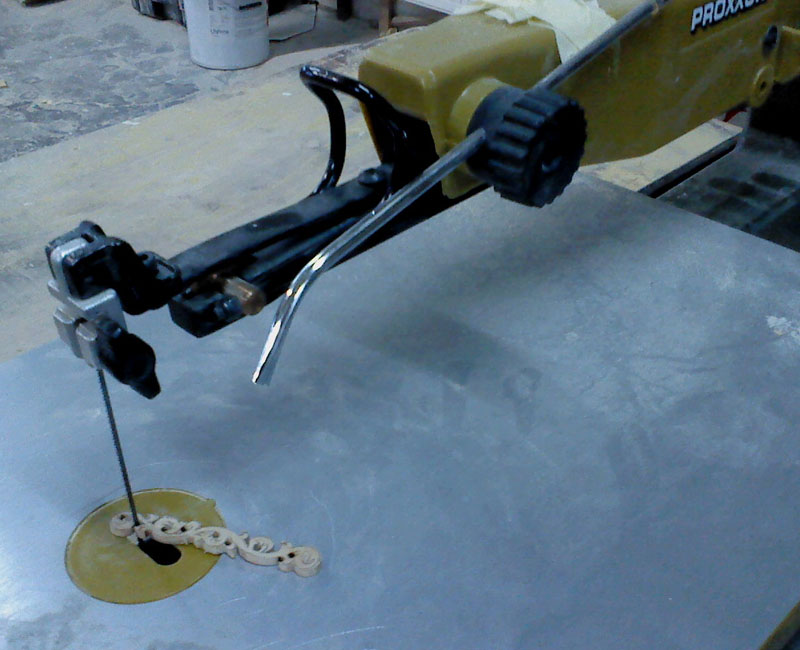

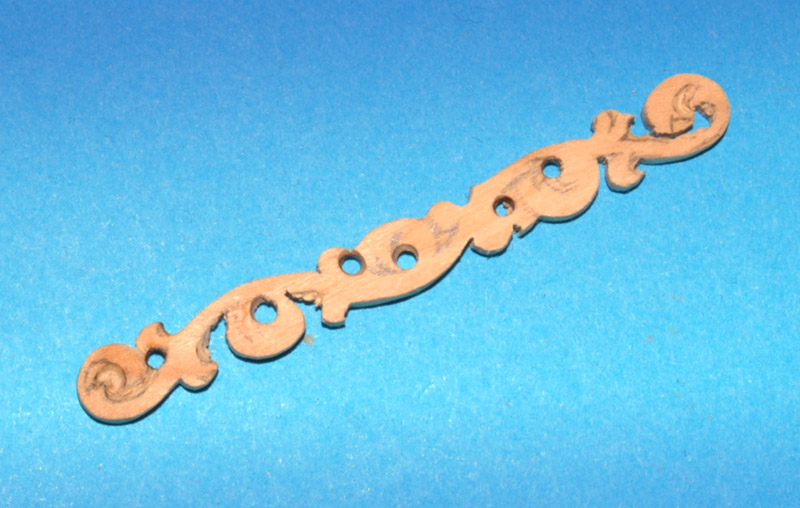

Następnie nawierciłem kilka otworków na ażury i pomocniczych, w których będzie mógł wykręcić brzeszczot wyrzynarki - i przy pomocy owej wyciąłem ornament.

niestety nie moja

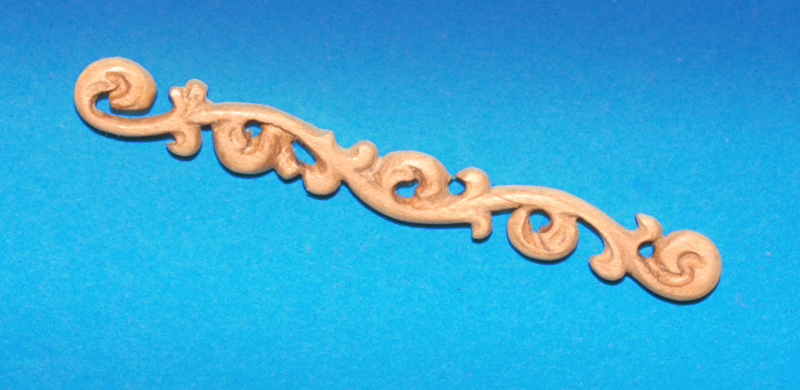

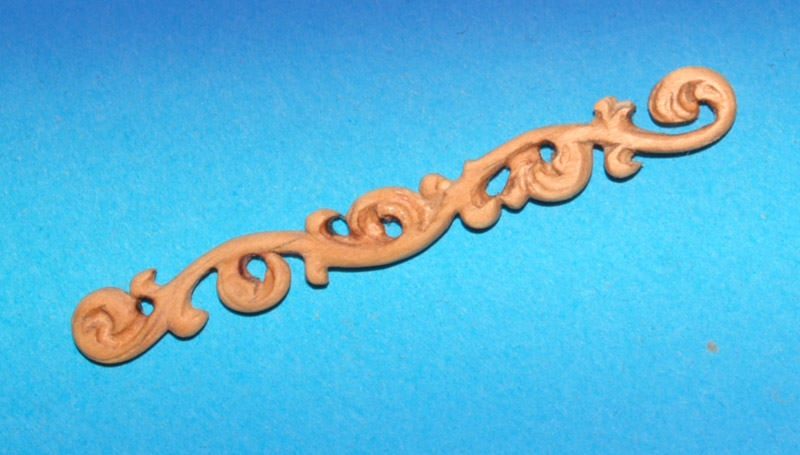

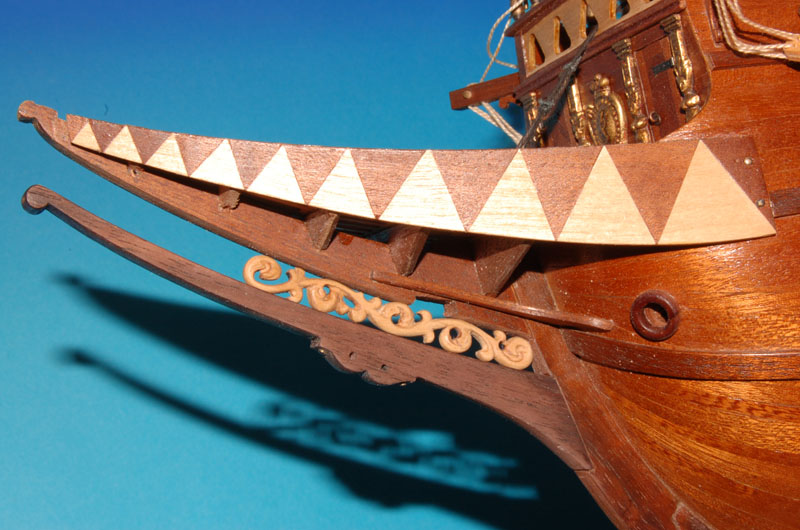

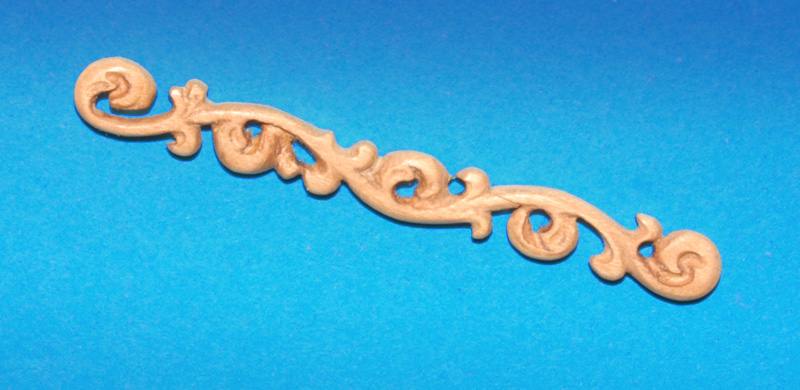

Urządzeniem wielofunkcyjnym i frezami dentystycznymi uplastyczniłem ornament czyli nadałem odpowiednią wg mnie głębię (z obu stron).

cdn.

[Karrex]

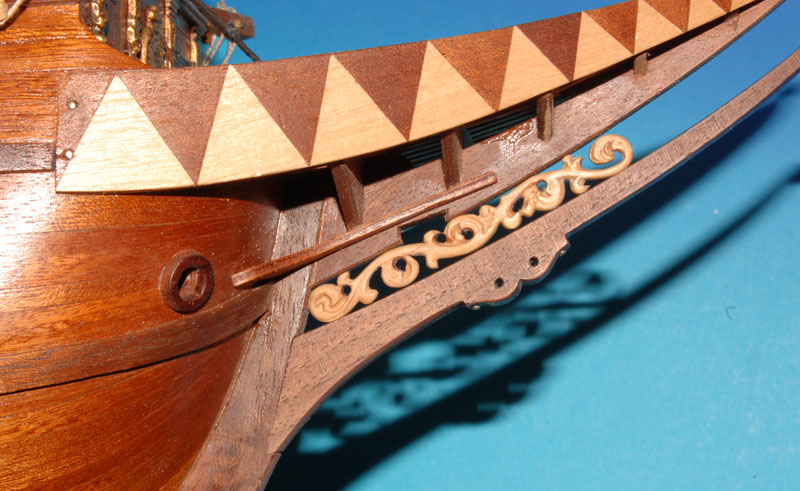

Ornamentu nie wklejam, wymaga jeszcze korekty.

Mogę przejść do prac nad lewkiem.
Myślałem, że wyrzeźbię sobie lewka, wsunę w szczelinę i gotowe, no niestety nie jest tak prosto.

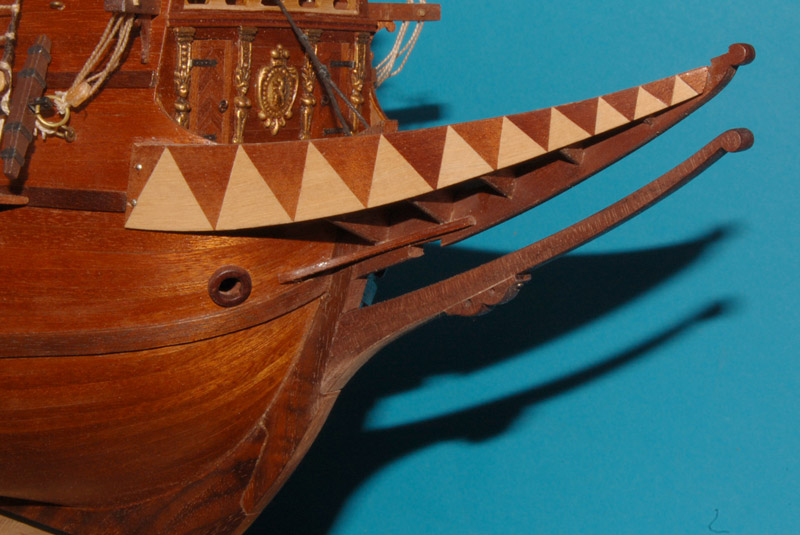

Po wklejeniu "iglicy" okazało się, że zamontowanie lewka w jednym kawałku będzie niemożliwe. W Vasie i Batavii to rozszczepienie jest "lejkowate", tzn. szersze u "wlotu", u mnie ma tą samą szerokość i przeszkadzają burty kosza dziobowego oraz górna część iglicy. Muszę znaleźć jakieś rozwiązanie, więc najpierw zrobiłem model lewka z Distalu - zawsze mogę coś odciąć, doszlifować czy nadłożyć czyli "pogrubasić"- w drewnie to już trzeba wiedzieć co się robi, bo można jedynie "pocienić" .
Łatwiej byłoby rzeźbić w modelinie, ale lubię utrudniać sobie robotę

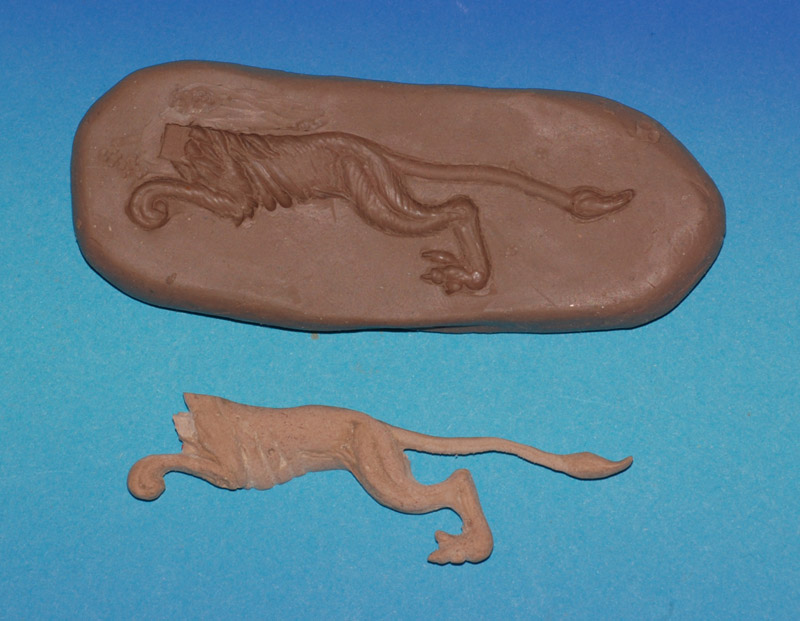

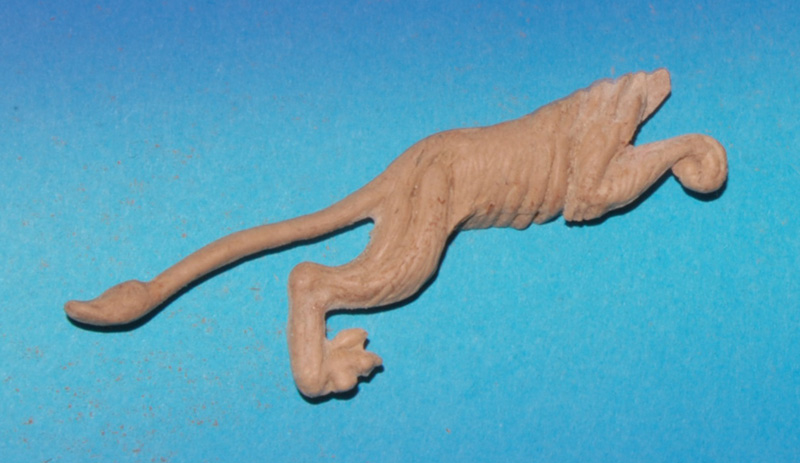

Wg projektu "wyrzeźbiłem" negatyw lewka w plastelinie, następnie zrobiłem odlew i wyszedł mi taki wypłosz

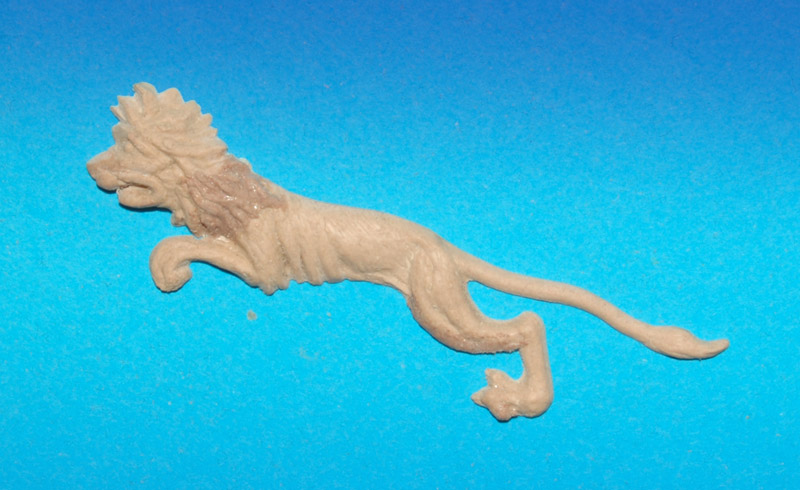

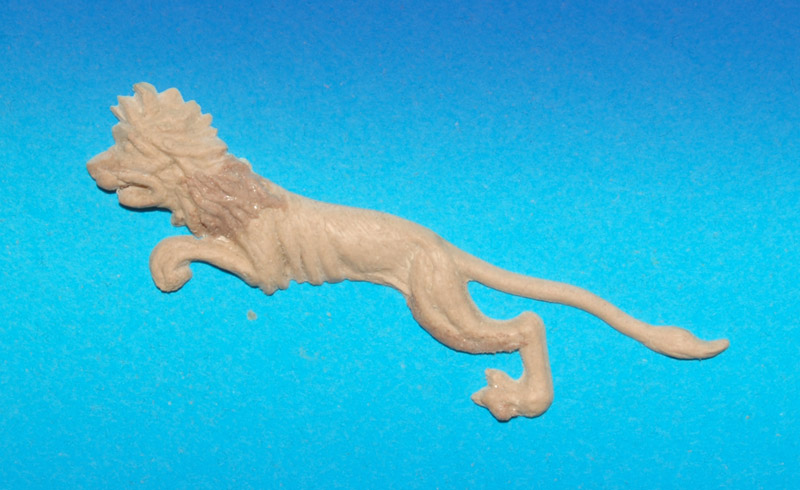

a po kolejnych modyfikacjach taki

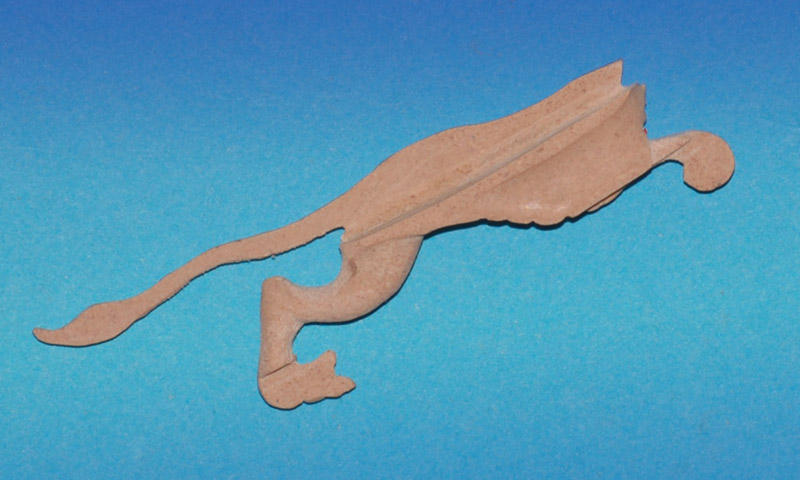

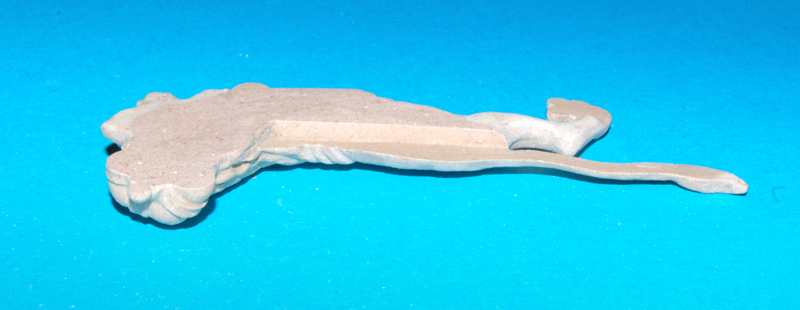

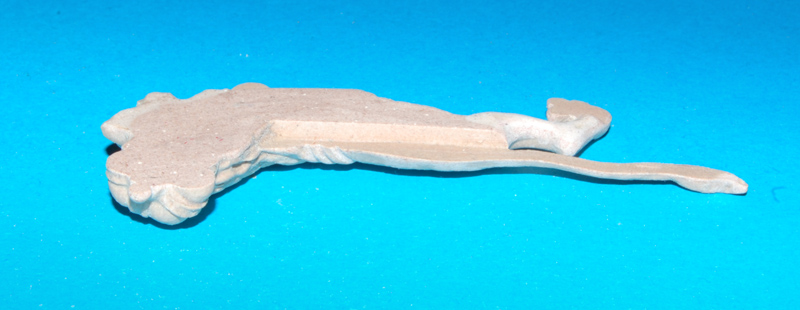

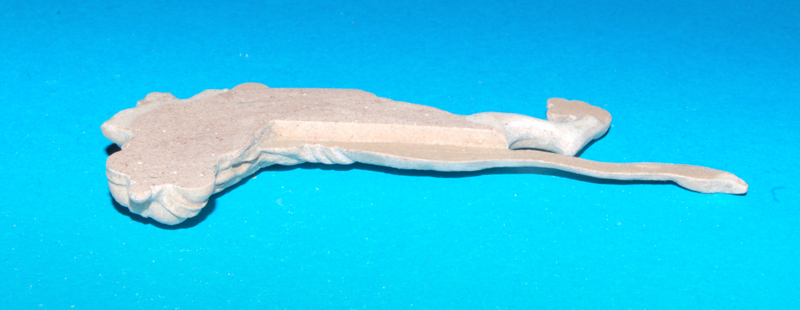

część brzuszna czyli to co będzie w szczelinie

W analogiczny sposób zrobiłem drugą stronę lewka

i muszę przyznać, że efekt mocno mnie rozczarował

coś za dużo punktów mi się rozbiegło - porażka

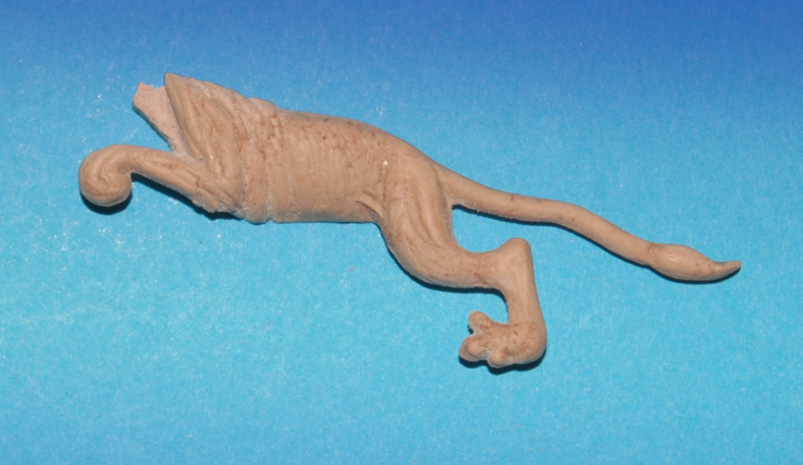

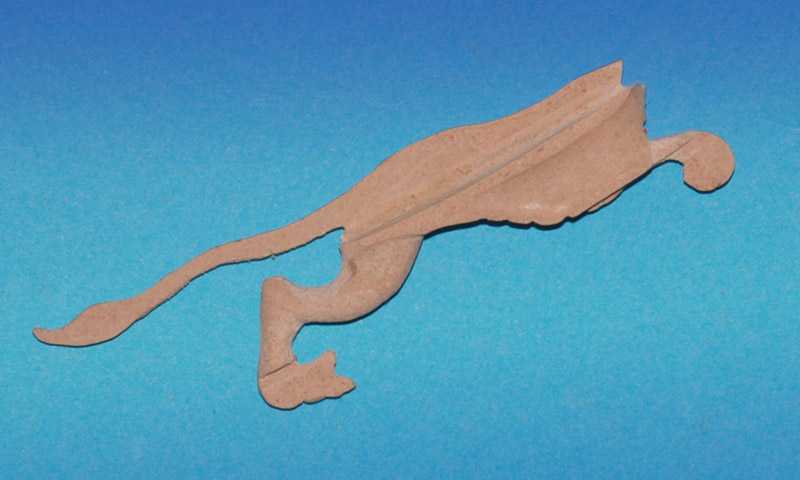

Po przemyśleniach doszedłem do wniosku, że lewka zrobię z trzech części - dwa boki i głowa. Z pierwszego odlewu odciąłem głowę i zrobiłem kolejny odlew samego boku. Potem "wyrzeźbiłem" formę drugiego boku,

a w pierwszy odlew "dolałem" podbrzusze (czyli go "pogrubasiłem") i wewnętrzne tylne łapy - do połowy grubości iglicy

Do Distalu dodałem "proszku" mahoń - ze szlifowanych listew - taki detal da się barwić bejcą acetonową.

cdn.

[Karrex]

kontynuacja

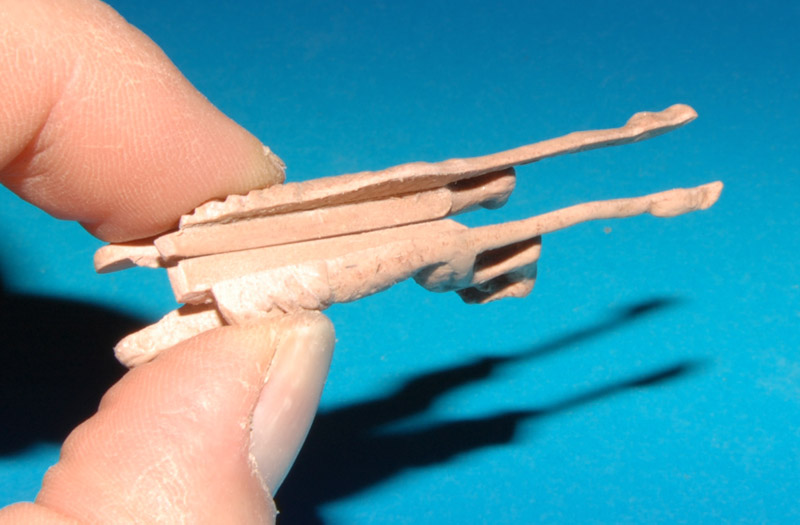

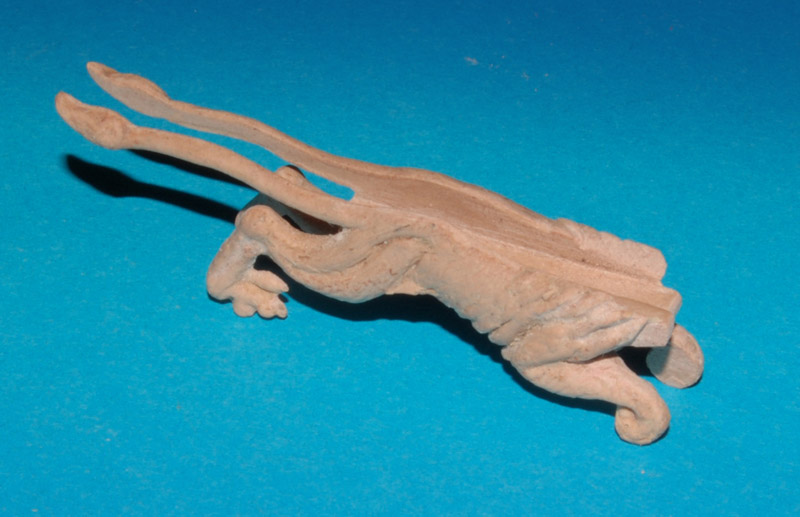

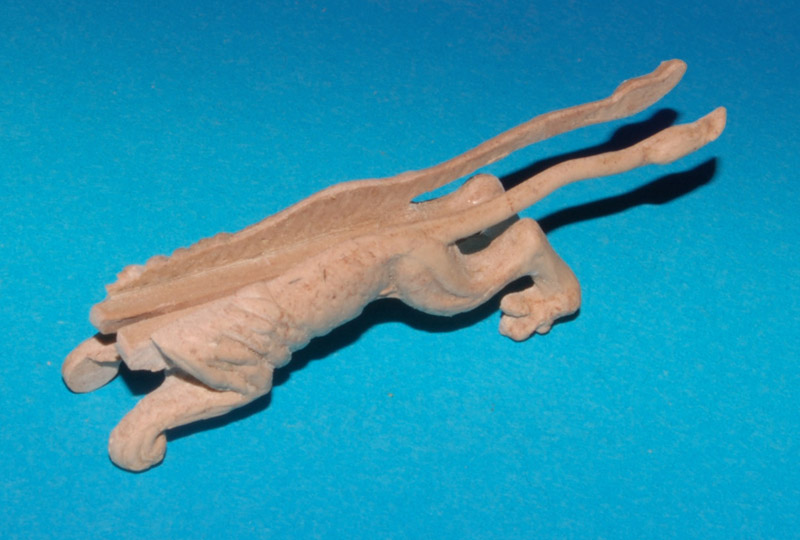

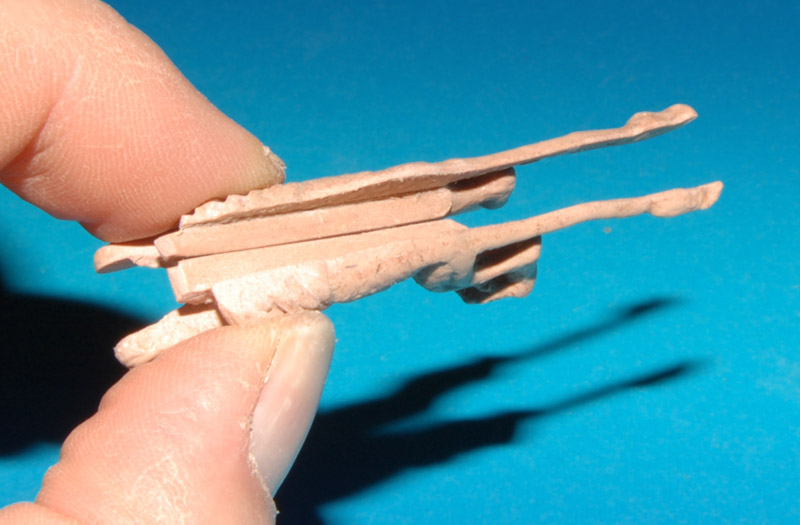

Druga część korpusu już odlana - tak jak w pierwszej dodałem z przodu wypust, będą to elementy, które pozwolą spiąć obie części korpusu.

cdn.

[Karrex]

kontynuacja

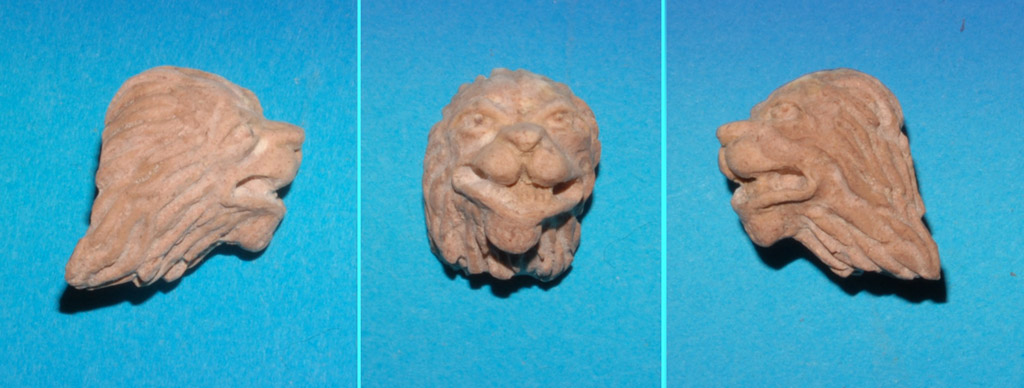

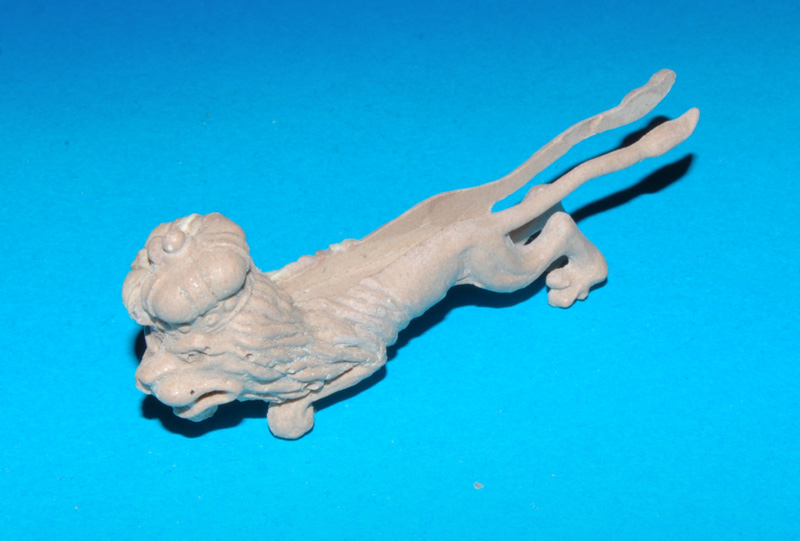

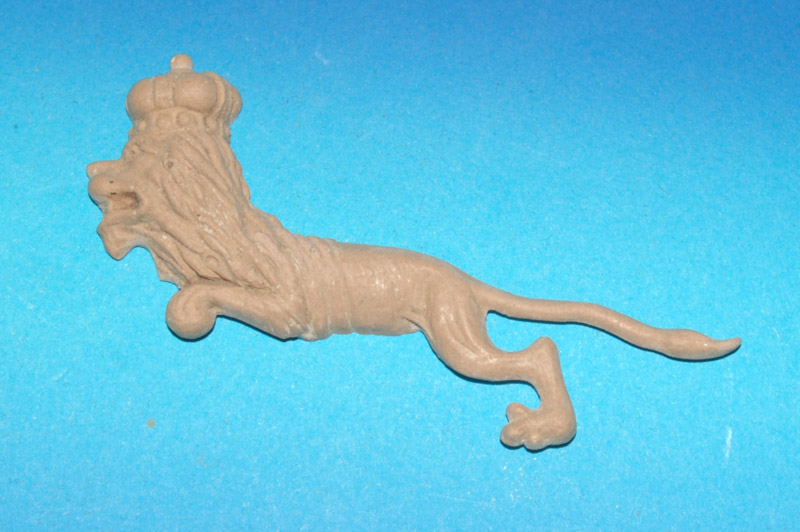

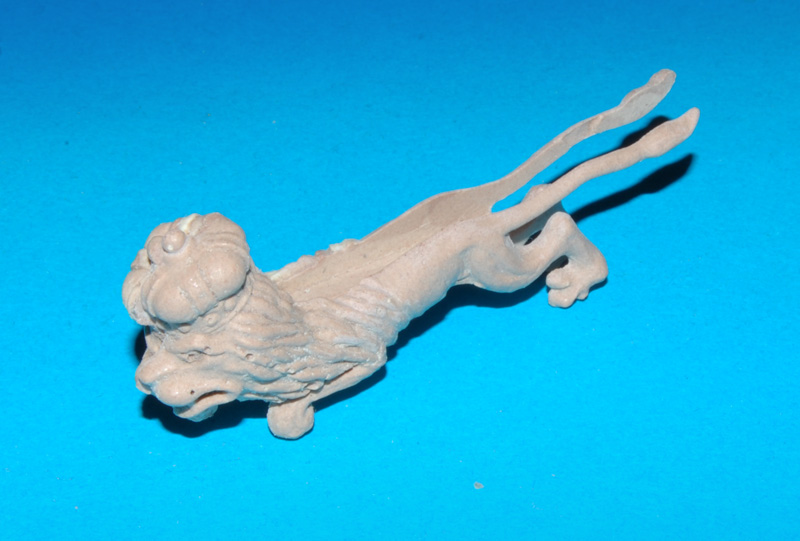

Lwy na modelach z epoki jak i na replikach złowrogo szczerzą kły (w większości są do tego szpetne - moim zdaniem oczywiście ). Jako, że jestem jeszcze dość młodym człowiekiem o wesołym usposobieniu, mojego lewka zrobiłem na swoje podobieństwo

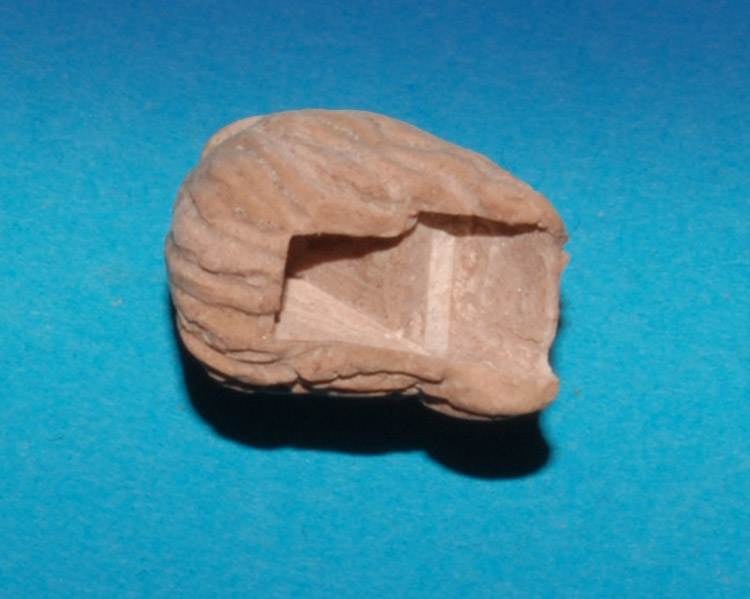

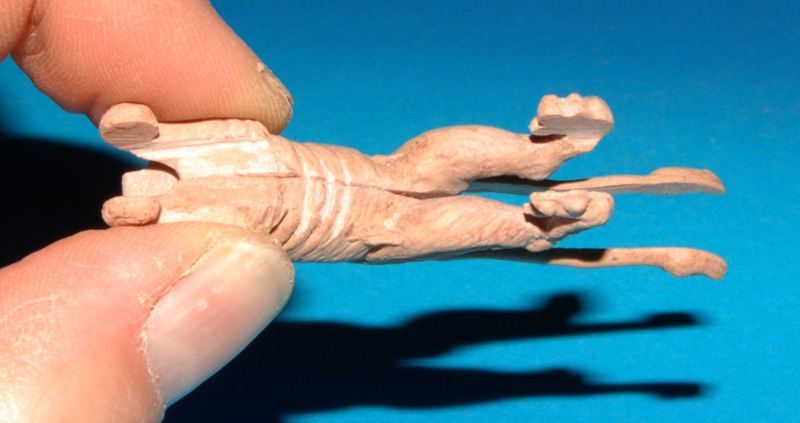

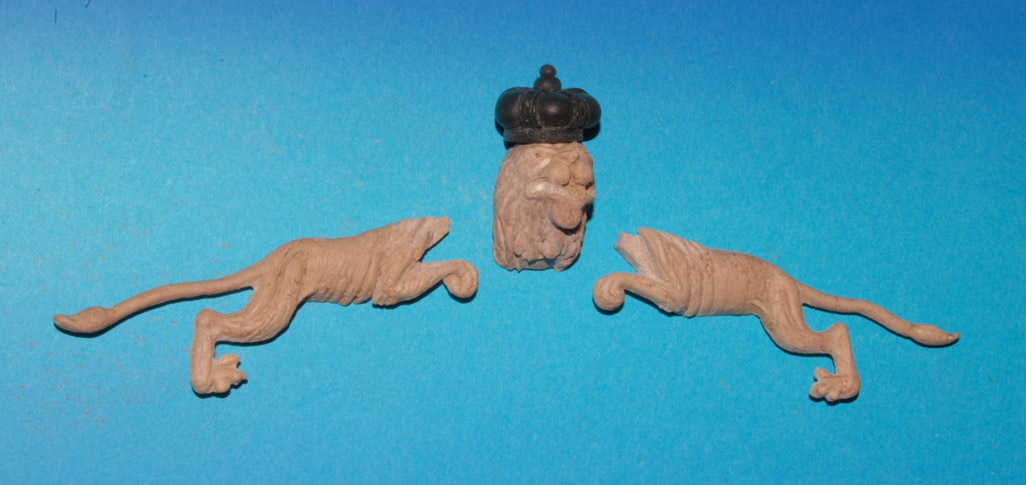

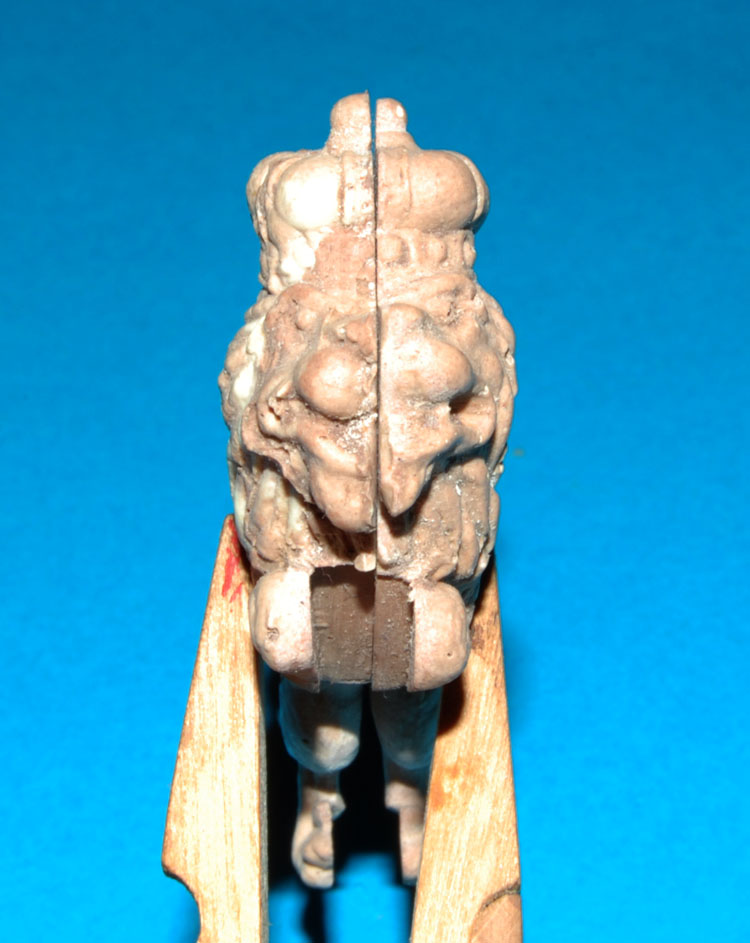

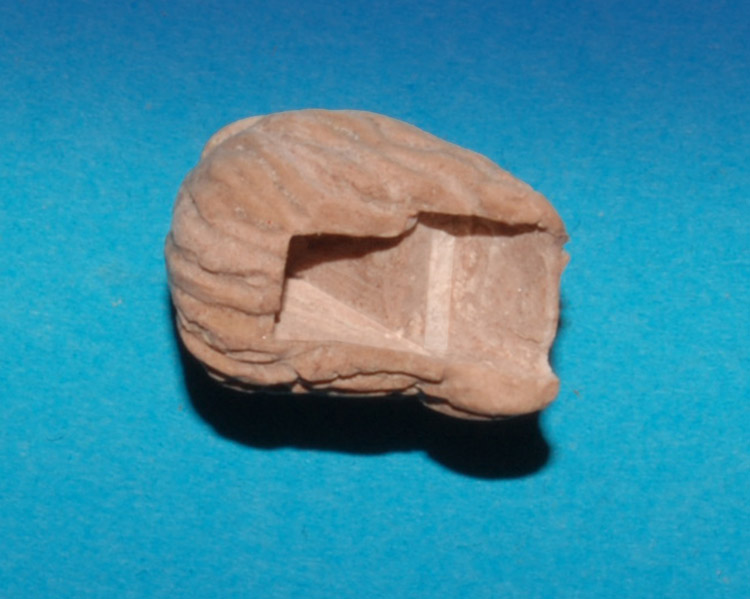

Nie chcąc odcinać szpica starej "iglicy" wewnątrz główki pozostawiłem na nią otwór i drugi na wypusty w częściach tułowia.

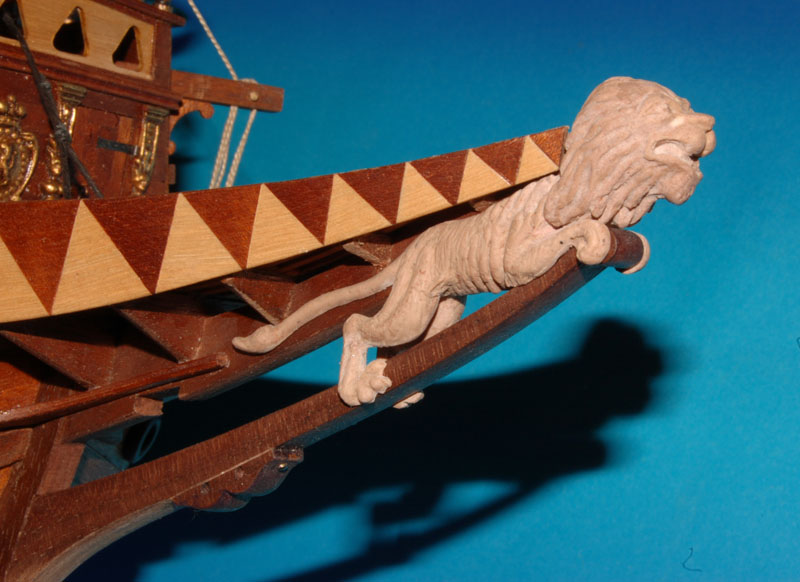

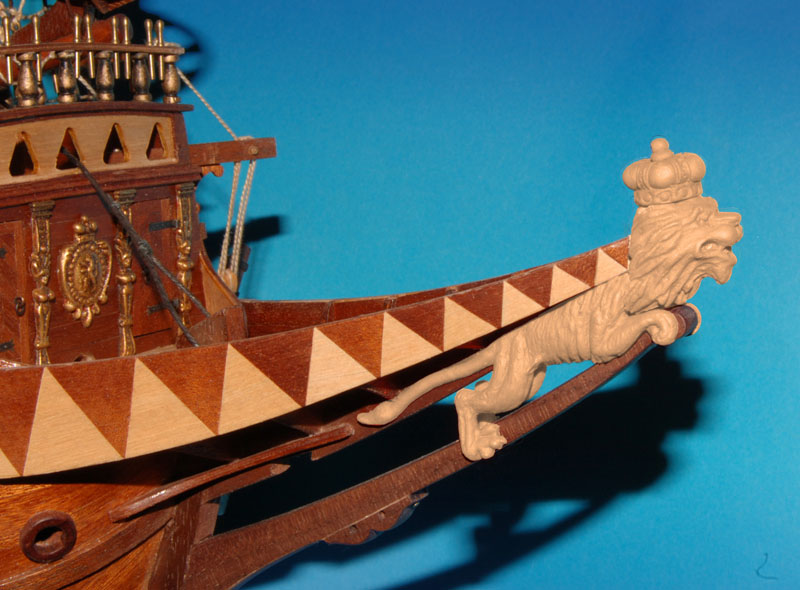

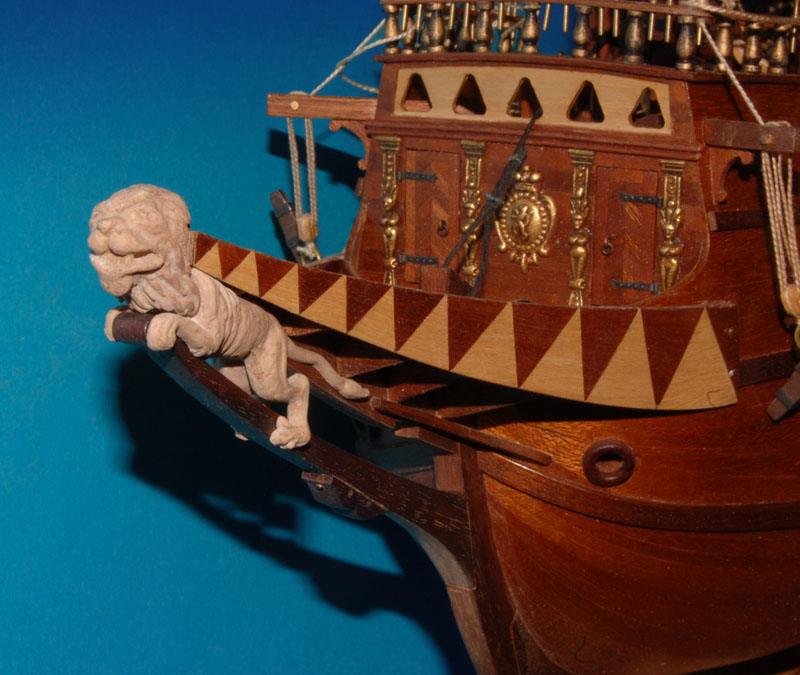

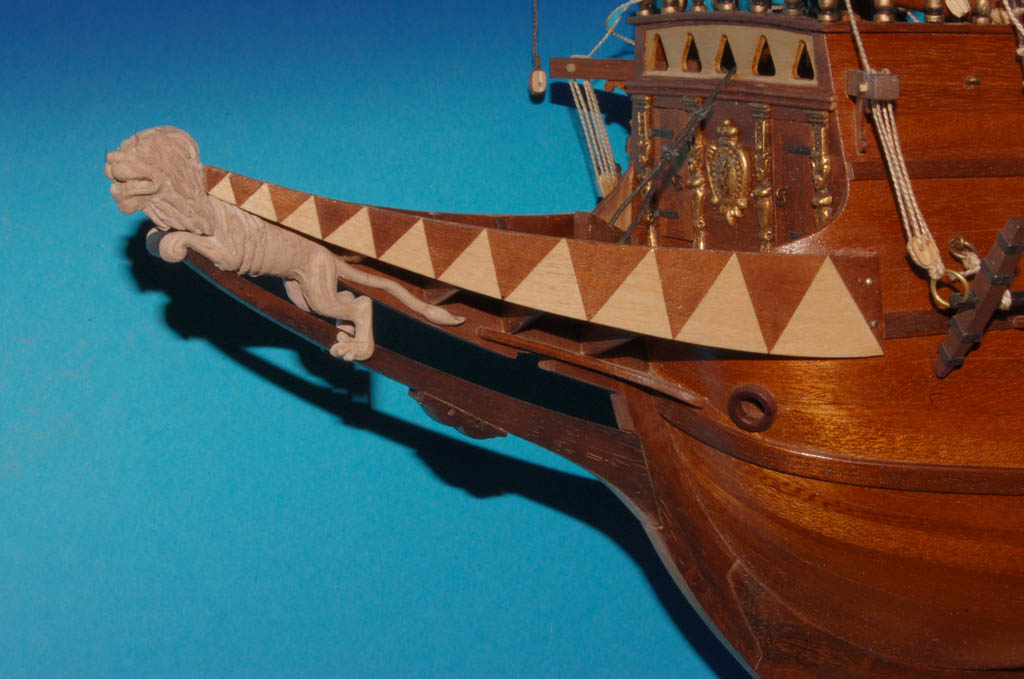

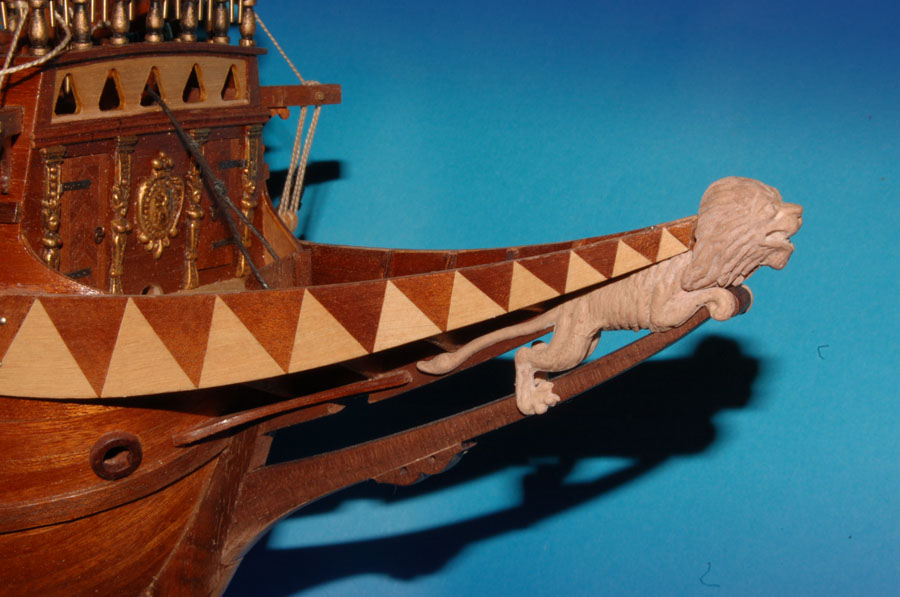

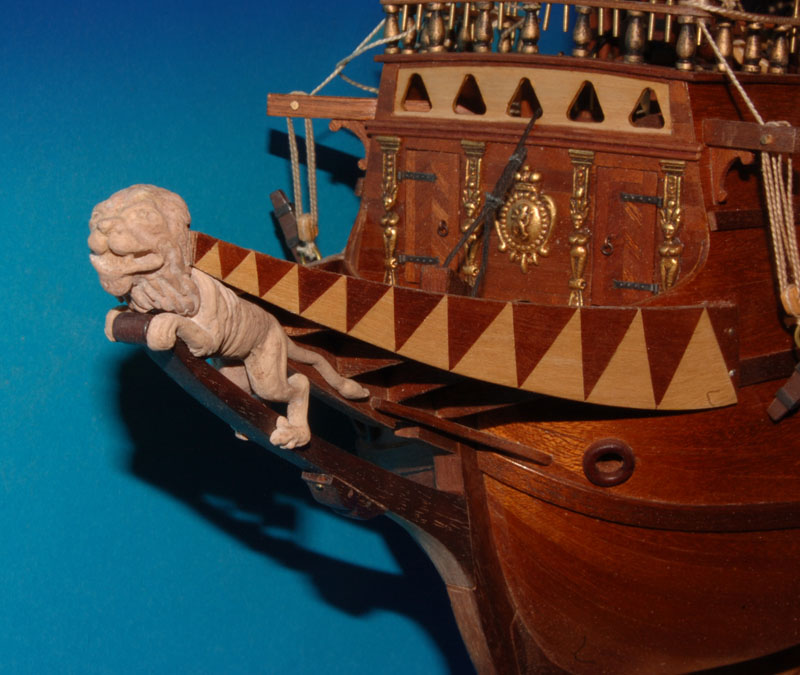

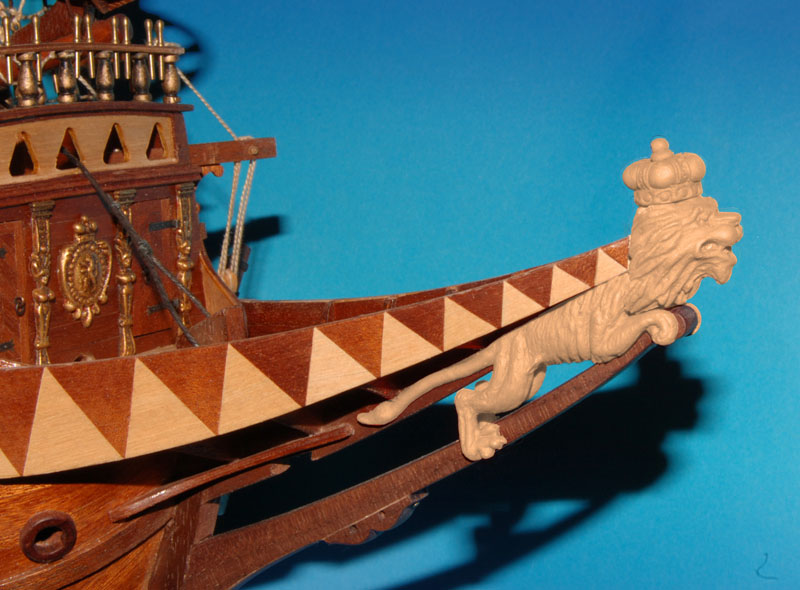

Przymiarka

cdn.

[lkemot]

Chciałoby się powiedzieć, że Lew jak Byk. A ornament też pierwsza klasa

[Karrex]

No to trzeba temu Byku (ukłony dla p. ministra ) jakąś "beretkę" wychemrać

Korona

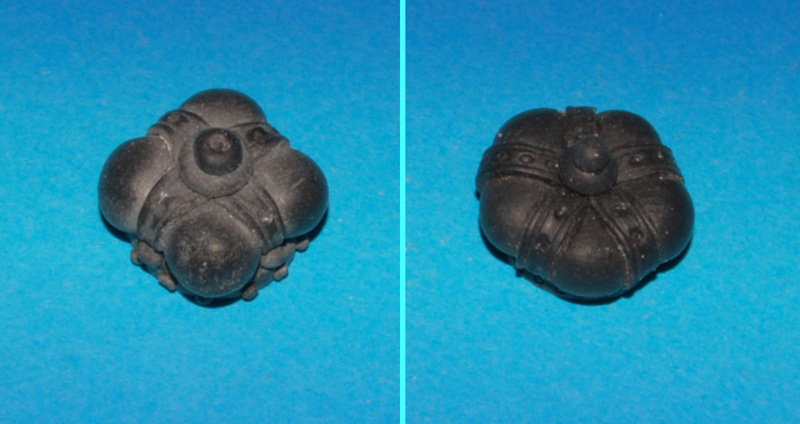

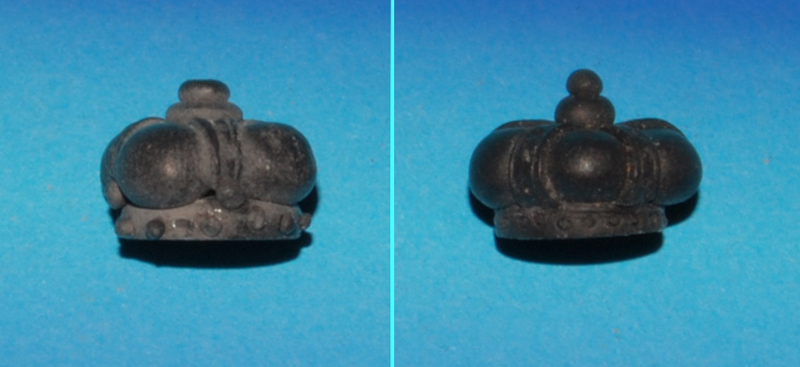

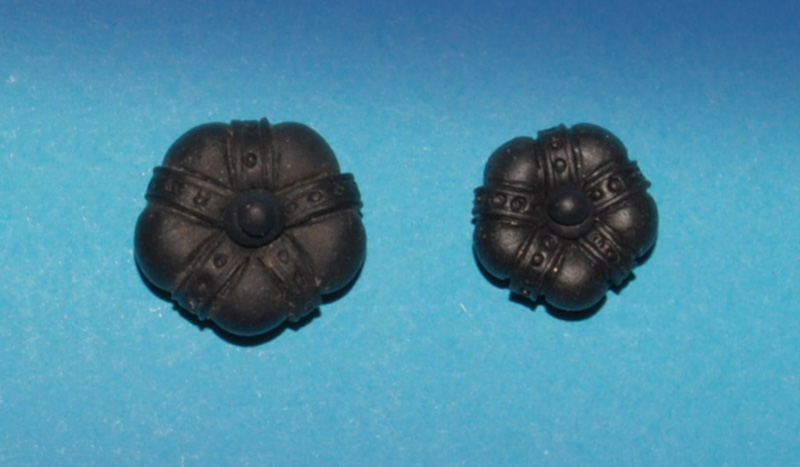

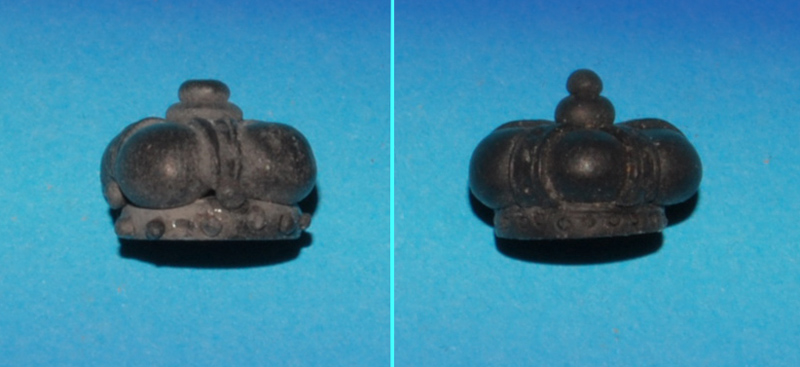

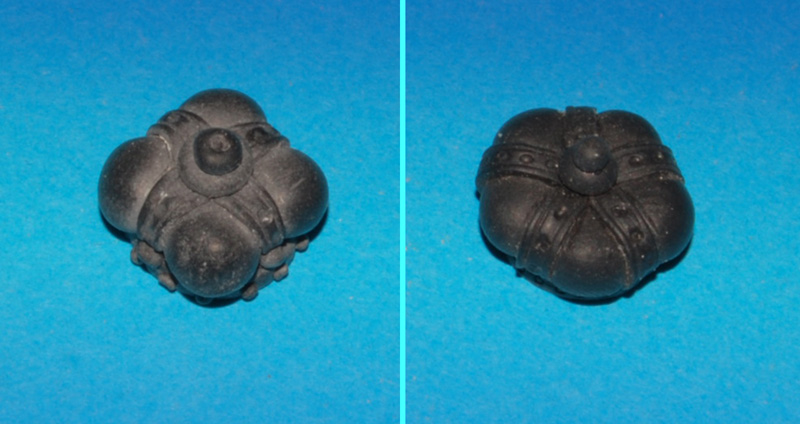

Koronę ulepiłem z modeliny - bardzo prosty sposób. Podstawa 1 mm placuszek, fi 13 mm, na to 4 kulki i krzyż jako 4 kabłąki i dwie mniejsze kulki na zwieńczenie (ta z lewej, szer. 15 - 17 mm).
Druga wg tej samej zasady (wymiary fi 12 mm, szer. 16 mm) tylko z pięcioma kabłąkami. Odciski igłą, rurką z ołówka automatycznego i rurką z wkładu długopisu - lekko zaostrzoną.

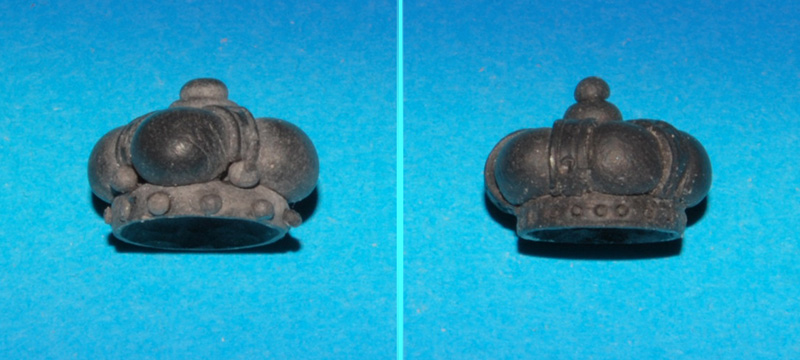

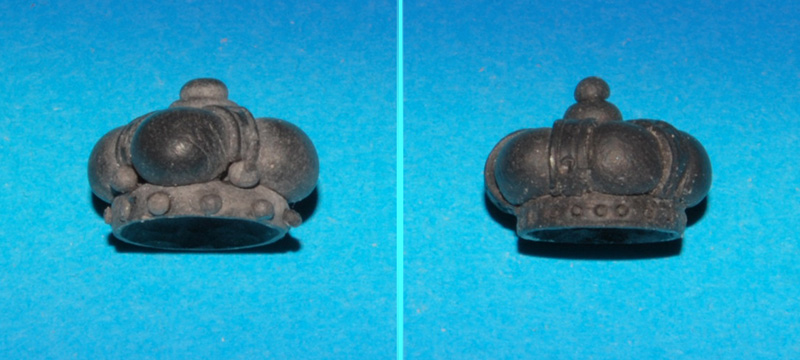

po utwardzeniu, wnętrze wybrałem frezem dentystycznym

Bardziej podoba mi się ta z pięcioma kabłąkami, ale...

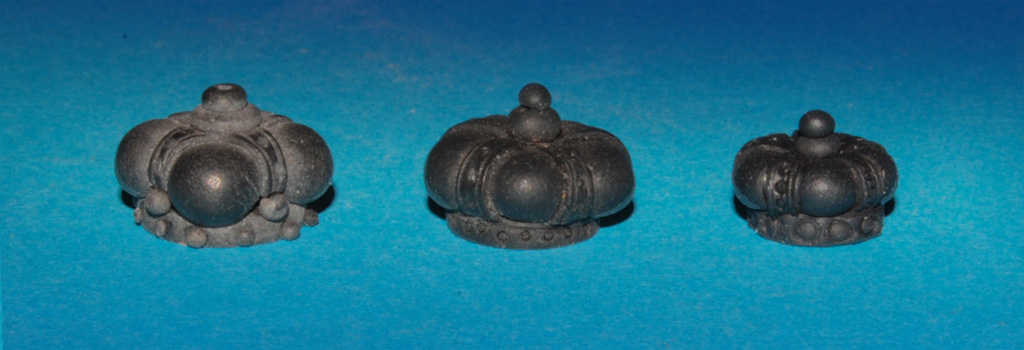

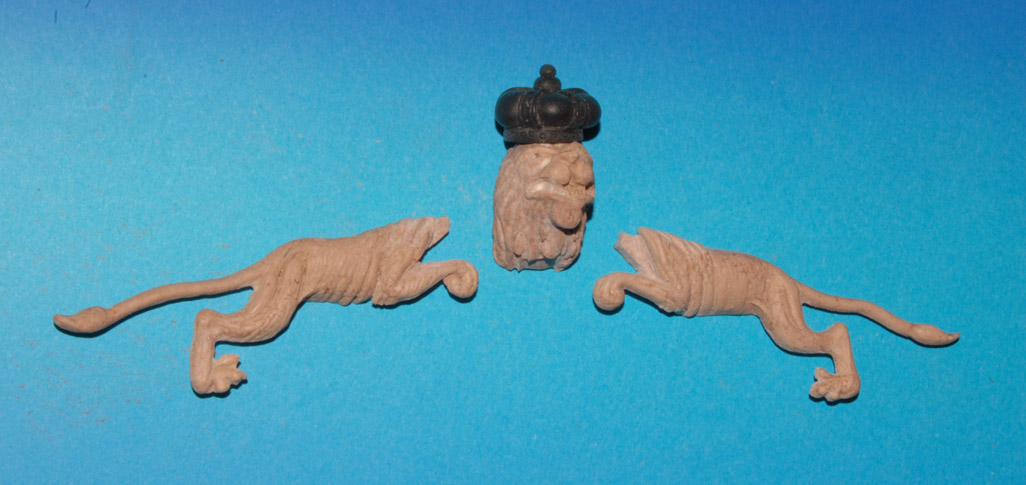

ta prezentuje się "jak po starszym bracie" , albo jak na byka , więc popracowałem nad nową nieco mniejszą (fi obręczy 10,5 mm, szer. 12,5 mm).

[kagra]

Aż się lewek uśmiechnął po tej koronacji.Pozdrawiam.K.

[Karrex]

Zadowolony, to i samopoczucie od razu lepsze

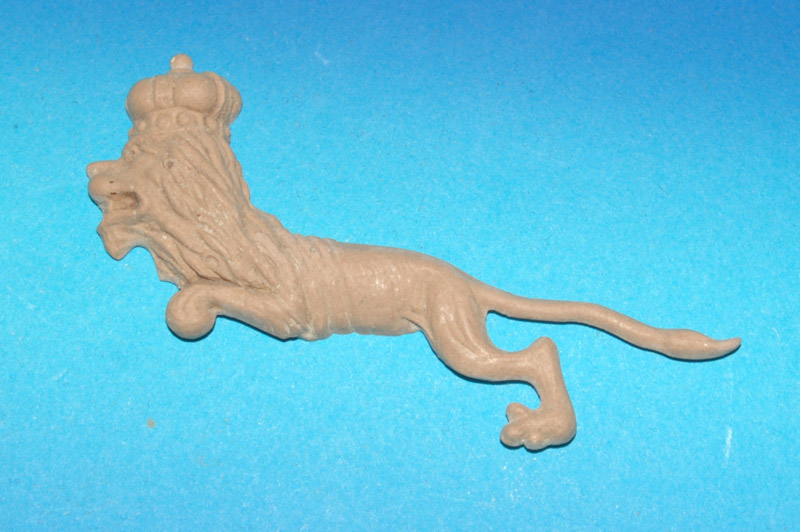

Model lwa mam, teraz trzeba podjąć decyzję jaką ma mieć kolorystykę, bo możliwości jest kilka: od drewnianych, poprzez malowane do całkowicie lub częściowo złoconych. Gwoli ścisłości złoto (lub imitacje) było stosowane w modelach, w rzeczywistości stosowano farbę, że zacytuję z artykułu p. Krzysztofa Gerlacha - "...Miejsca rzekomo złocone (rzeźby) z reguły pokrywano naprawdę tylko żółcią neapolitańską. ..."

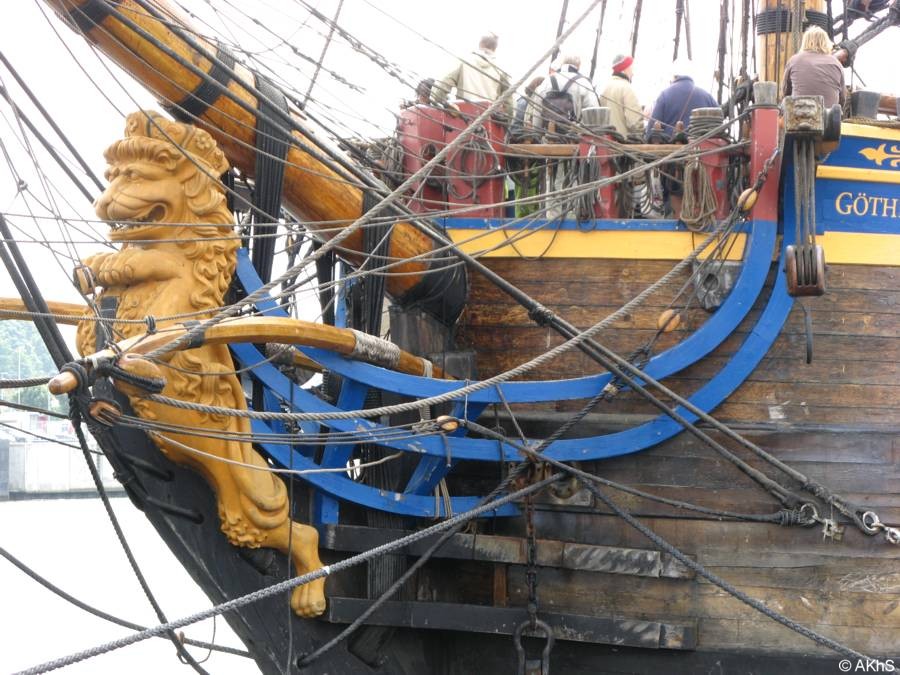

Goetheborg

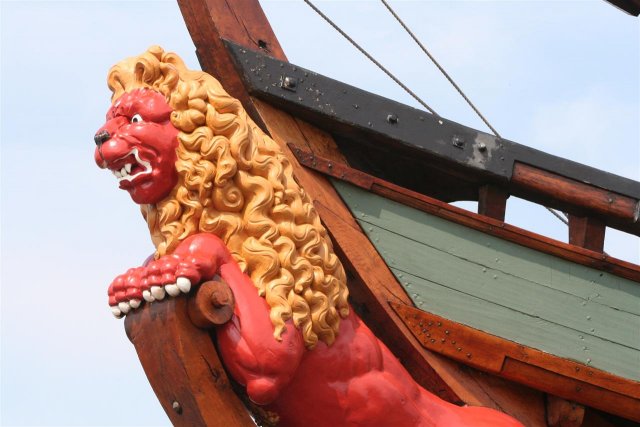

Batavia

Bataviawerf _20_.JPG (51.65 KiB) Przejrzano 5222 razy

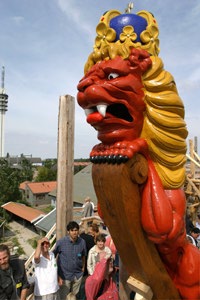

De Zeven Provincien


Jak zwykle w takich momentach zrobiłem wizualizacje

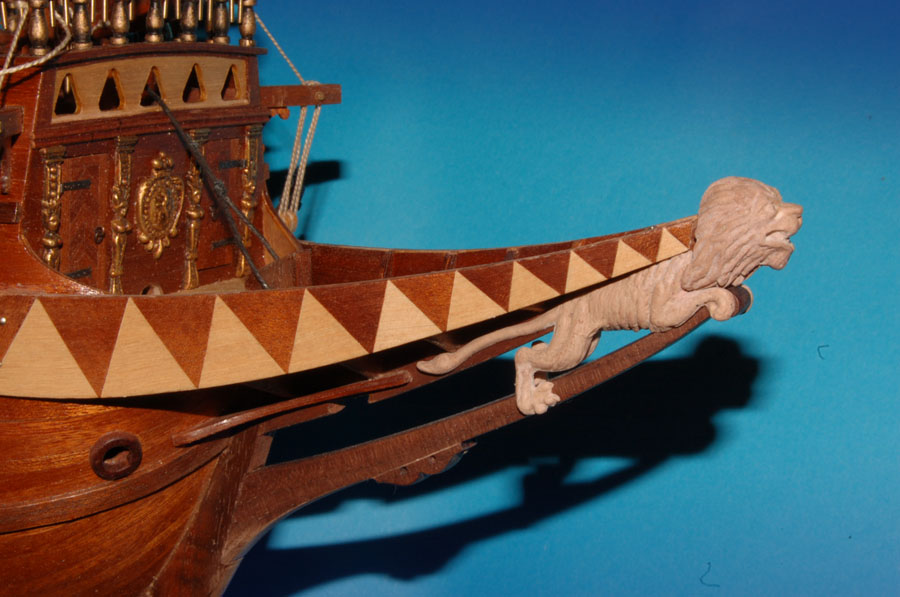

w jasnym drewnie

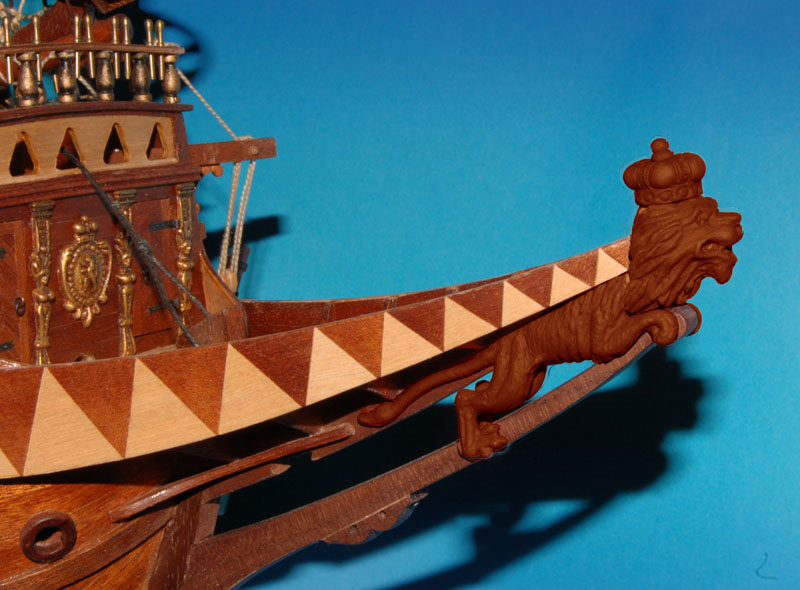

bejcowany, zbliżony do koloru poszycia

malowany na kolor czerwonej ochry (jak Roter Lowe)

złocony

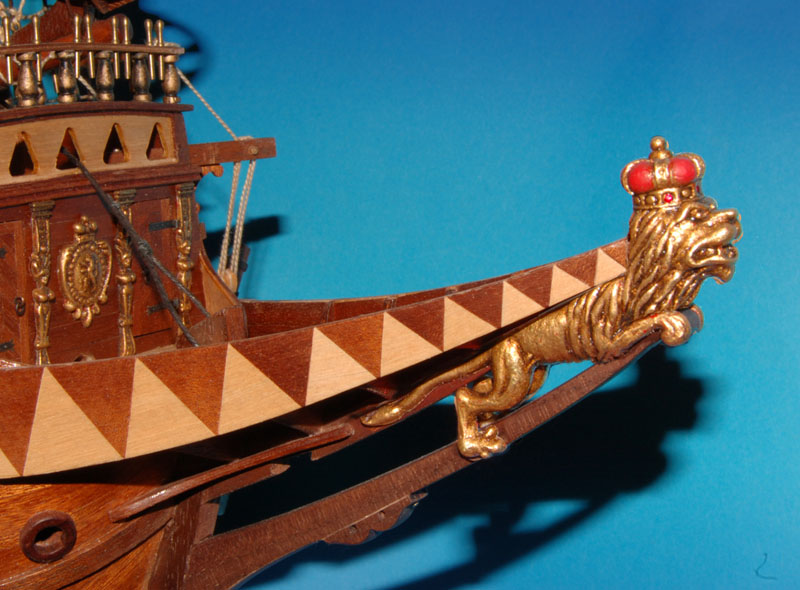

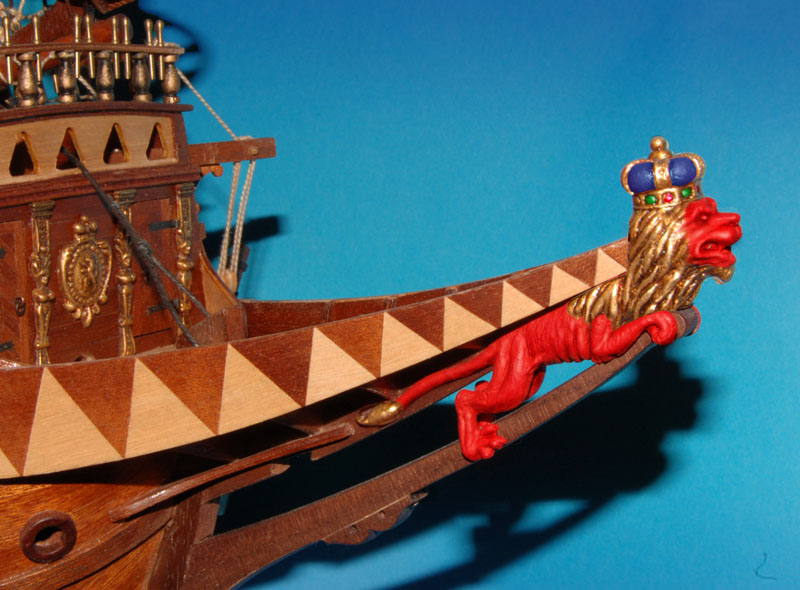

czerwono-złocony z czerwoną koroną

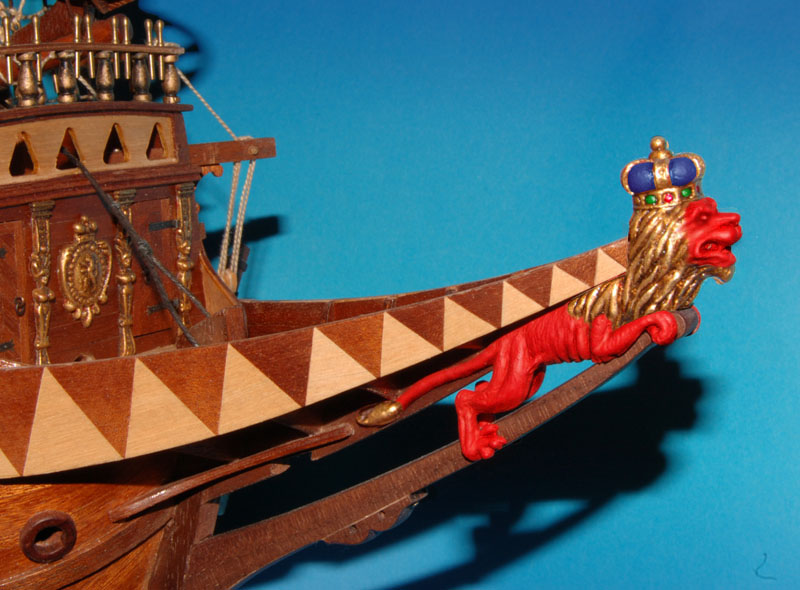

czerwono-złocony z niebieską koroną (jak w De Zeven Provincien)

Dwie ostatnie wizualizacje zrobiłem po sugestii kol. Pawła.

[myszor]

Karol , bez urazy , ale ten czerwony wygląda jak poparzony a kolorowy jakby z koszyka wielkanocnego wypadł .
Trzymaj się tej tonacji jaką już masz .

Ty chyba ten model robisz do CMM w Gdańsku . Wnioskuje to po naszej ostatniej wizycie tam . Widziałem jak dyskutujesz z Kustoszem i ostro się sprzeczałeś a potem ofociłes dokładnie modele .
