La Belle

[awas]

Marcinie, pierścień, który zaznaczyłeś jest bardzo charakterystyczny dla francuskich okretów. Ale jego przeznaczenie też jest dla mnie nie do końca jasne. Ponieważ sztagi grotmaszu mocowane były do elementu stewy z zaciosem w kształcie haka to podlegał on silnym ociążeniom. Stąd był on mocno wzmocniony metalowymi prętami. Ten pierścień jest mocowany do oka tekiego pręta, który przechodził przez całą stewę, pewnie najmocniejszego w tym rejonie.
Wytłumaczenie, które podaje Boudriot w opracowaniu o okręcie 74 - działowym odnosi się własnie do wzmocnienia konstrukcji, co rozumiem bardziej w odniesieniu do preta niż pierścienia.
W każdym razie pierścień nie jest wykorzystany do zamocowania lub prowadzenia olinowania. Na wszystkich rysunkach i zdjęciach modeli, które znalazłem pozostaje pusty. Być może wykorzystywany był w trakcie prac montażowych.
Pozdrawiam, Artur

[Marcin_Z]

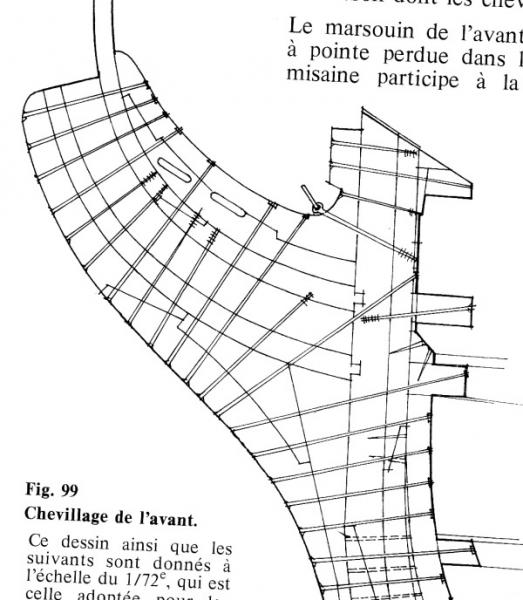

Znalazłem coś takiego o tym pierścieniu.

[awas]

Witam

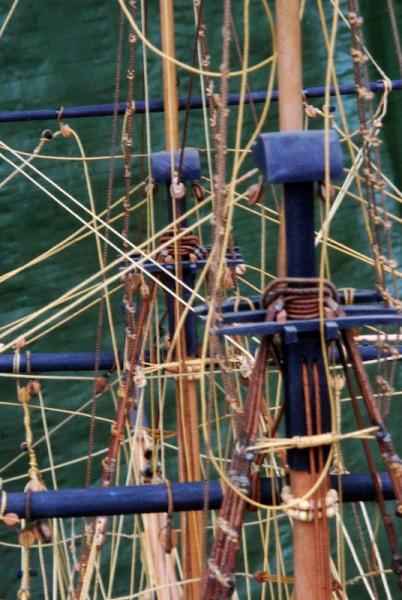

Udało się podwiesić grotreję i powiekszyć nieco bałagan na pokładzie. Odwlekam ostateczne obkładanie lin. Ze względu na dostep mogę je luzować lub nawet chwilow usunąć jeśli trzeba, a także zmienić ich sposób prowadzenia.
La Belle ma swoją stronę: http://olivier.gatine.free.fr/ i jak się dokładnie przyglądac to są spore różnice w olinowaniu.

Pozdrawiam, Artur

[oksal]

Burdelik cudny:) aż (chyba?) sam siądę do własnego po kąpaniu bobasa.

[awas]

oksal napisał:

Burdelik cudny:) aż (chyba?) sam siądę do własnego po kąpaniu bobasa.

Adam wykąp i siadaj.
Czekam na kolejne Twoje zdjęcia z cyklu "Znajdź siedem różnic pomiędzy obrazkami" :)

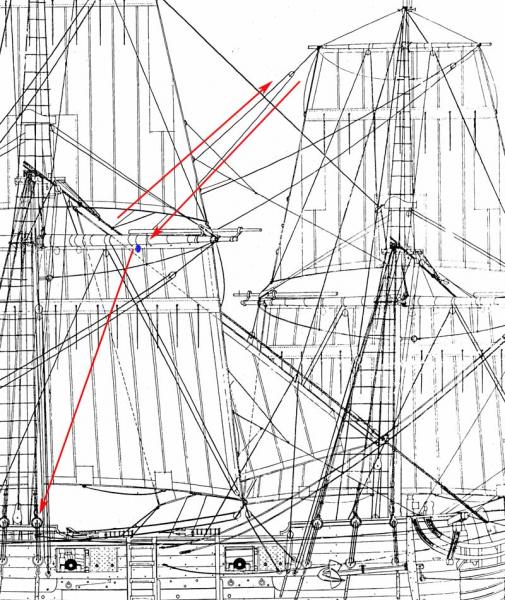

Mam sporą łamigłówkę z brasami fokmarsrei. Na niektórych zdjęciach są poprowadzone przez blok na grotsztagu, poniżej myszy, i schodzą prosto w dół do pierścieni i knag, które są na pokładzie wokół grotmasztu. Wydaje mi się, że jest kolizja z grotżaglem. Gdzieś w innych książkach znalazłem, że schodzą wzdłuż grotsztagu przez jeszcze jeden blok, żeby być zamocowane przy fokmaszcie.
Co o tym myslisz?

Artur

[oksal]

Szukam, ale to rozwiązanie widziałem

awas napisał:

... niektórych zdjęciach są poprowadzone przez blok na grotsztagu, poniżej myszy, i schodzą prosto w dół do pierścieni i knag, które są na pokładzie wokół grotmasztu.[/quote]
ale dotyczyło grotmarsrei (tak wzrokowo pamiętam), bloki był mocowane pod mersem - oczywiście przy bezanmaszcie- i pionowo w dół przy kolumnie. Dla fokmarsrei, to tak jak piszesz- po sztagu. Idę poszukać;)

[oksal]

Artur, gdzieś widziałem w necie b. dobre fotki olinowania La Belle- teraz niestety nie mogę ich odszukać. W knidze Tehe masting and rigging of english ships of war 1625- 1860 strona 86 jest dla fok- a na 92 dla grotmarsrei. Myślę, że Francuzi podobne rozwiązanie mieli. Jakbyś Artur nie miał tej pozycji, to cyknę fotkę, tylko bobasa już muszę kąpać.

[awas]

Dzięki, faktycznie tak to jest. Ja na zdjęciach widziałem tak jak zaznaczyłem na rysunku i co jest chyba pokazane na kolejnej stronie 87 dla w. XiX. A ja jestem w XVII.
Artur

[oksal]

awas napisał:

... pokazane na kolejnej stronie 87 dla w. XiX...

Tak Artur patrzę na ta 87str., może taki układ wynikła z tego, że wysokość grotżagla (długość po liku bocznym) była już XIXw. krótsza? a co za tym idzie nie wypinał się tak- oczywiście to są moje gdybania.
Ogólnie to lepiej nie być w XIX w. ładniej było wcześniej;)

[awas]

Witam

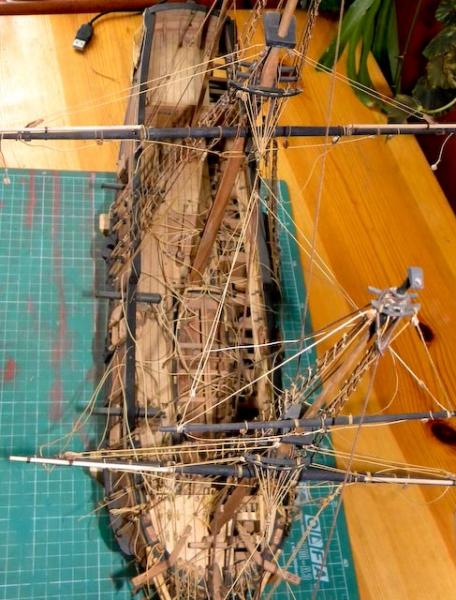

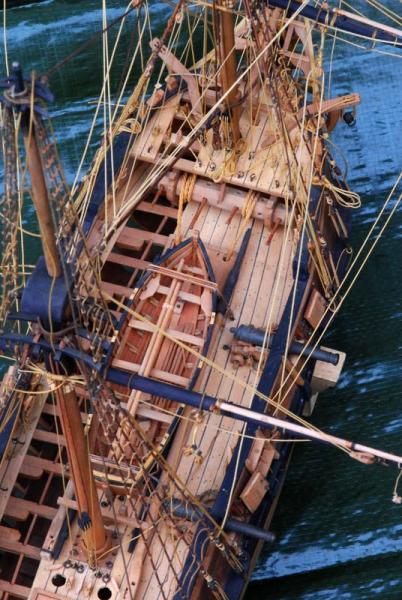

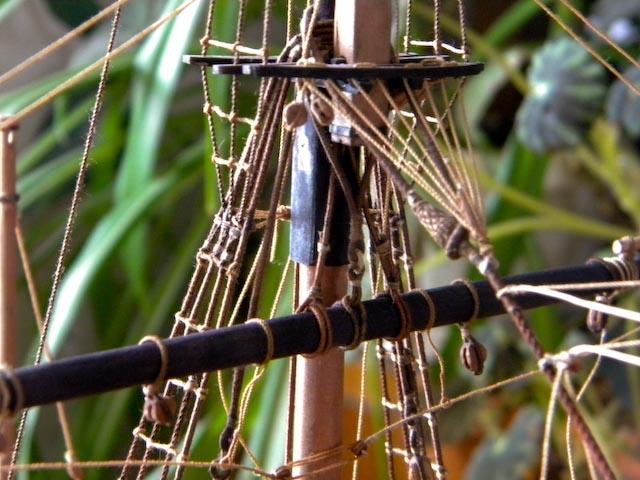

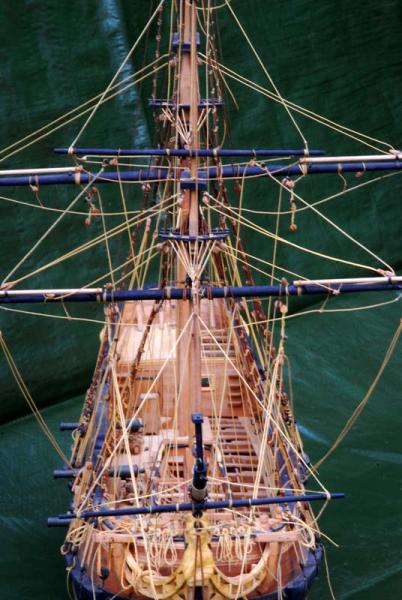

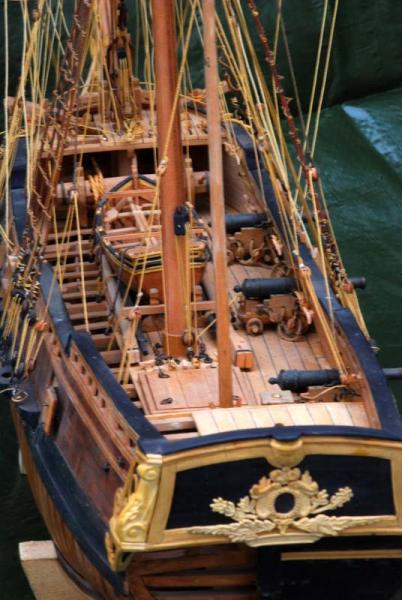

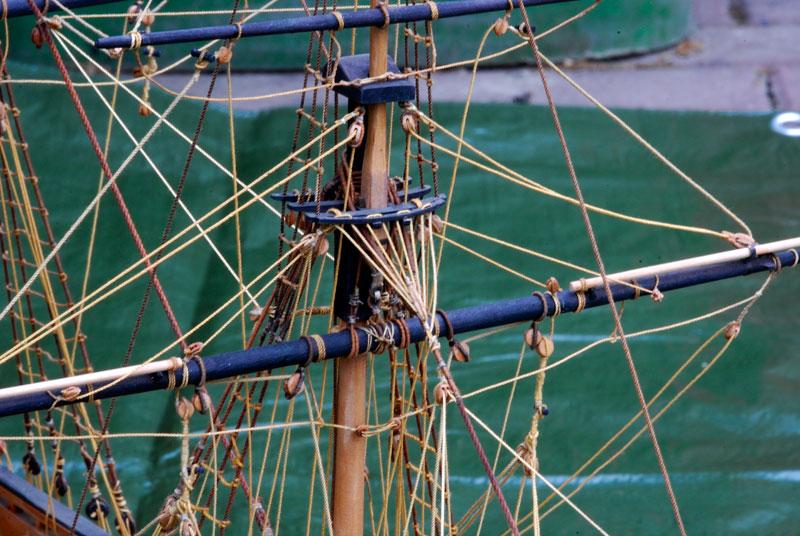

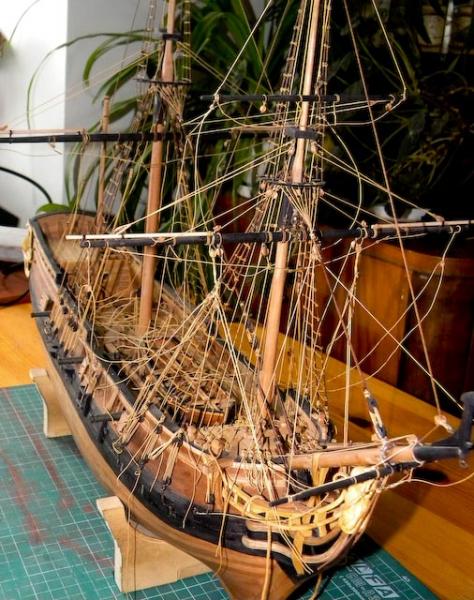

Znalazłem dziś chwile na zrobienie kilku zdjęć LB.
Postęp prac jest, ale nie wiem czy w tej plątaninie linek widąć jakiekolwiek różnice.
W zasadzie olinowanie fokmasztu jest skończone.

Pozdrowienia
Artur
