Może komuś się przyda, lub zaczerpnie elementy pomysłu do własnych potrzeb.

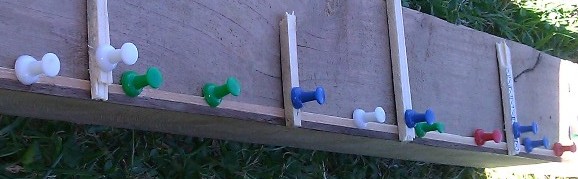

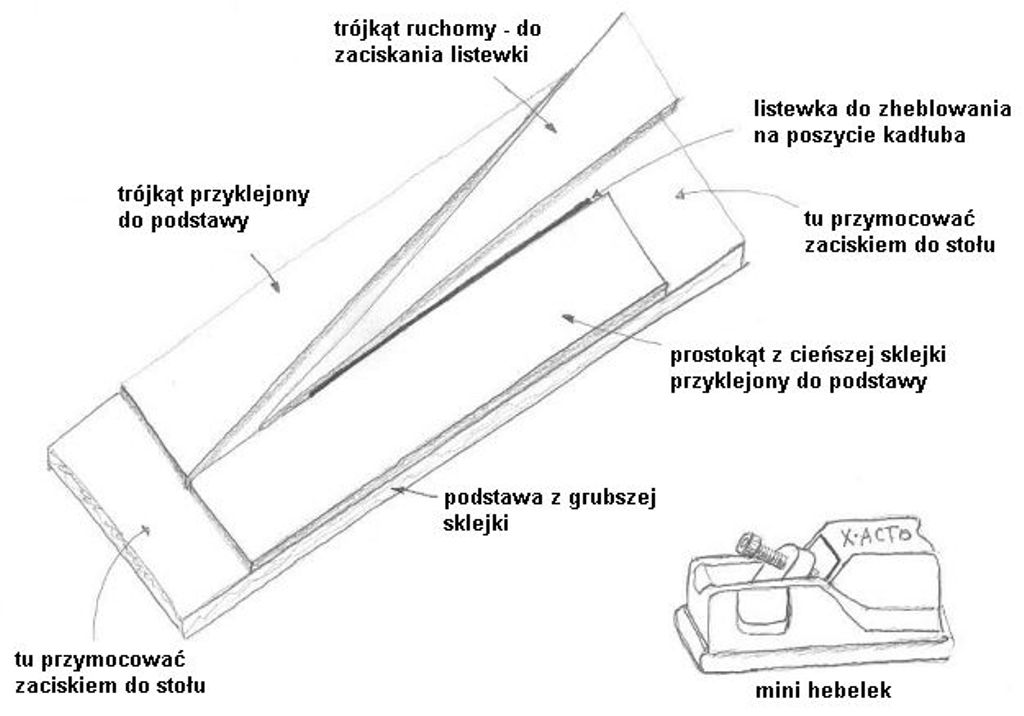

Podczas prac przy modelu początkowo zwężałem planki przypinając ją do bukowego klocka i szlifowałem to co wystawało.
- IMAG0576.jpg (42.82 KiB) Przejrzano 6343 razy
Po kilkudziesięciu (niestety/dopiero) zwężonych plankach stwierdziłem że potrzebne będzie tu lepsze narzędzie.
"Plankownica" ?
Potrzebne materiały:

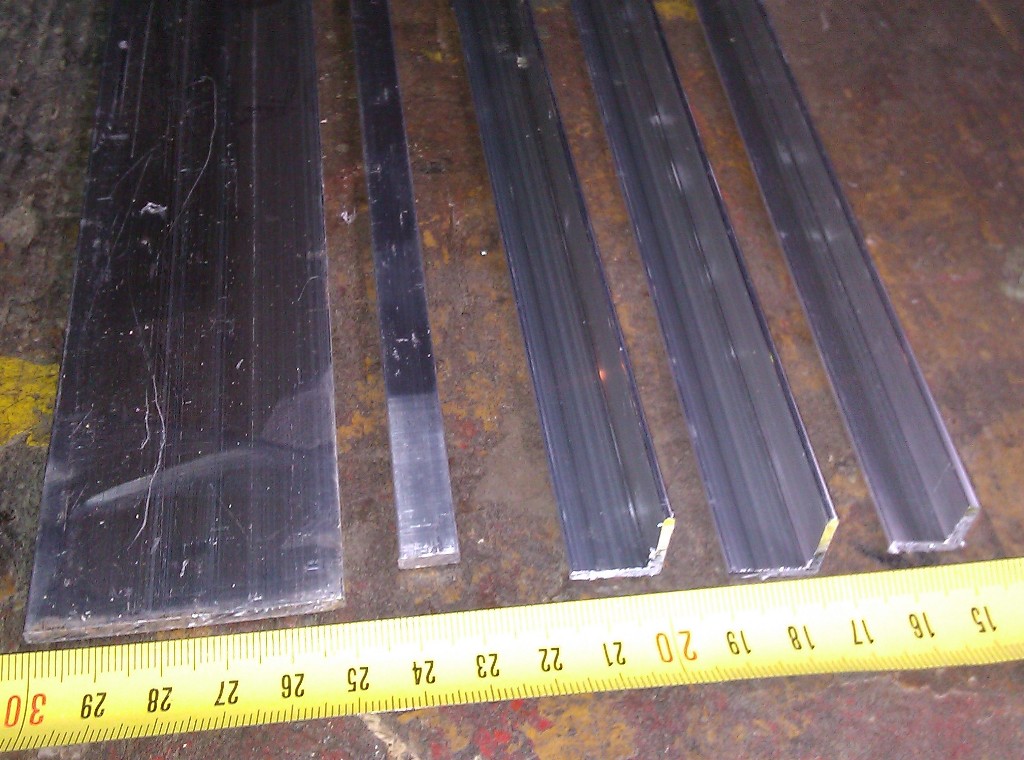

Płaskownik 50x4 L=1m (1 szt.)
Kątownik 15x15x2 L=1m (2 szt.)
Kątownik 12x12x2 L=1m (1 szt.)
Płaskownik 10x3 L=0,3m (1 szt.)
Trochę śrub, nakrętek, podkładek...

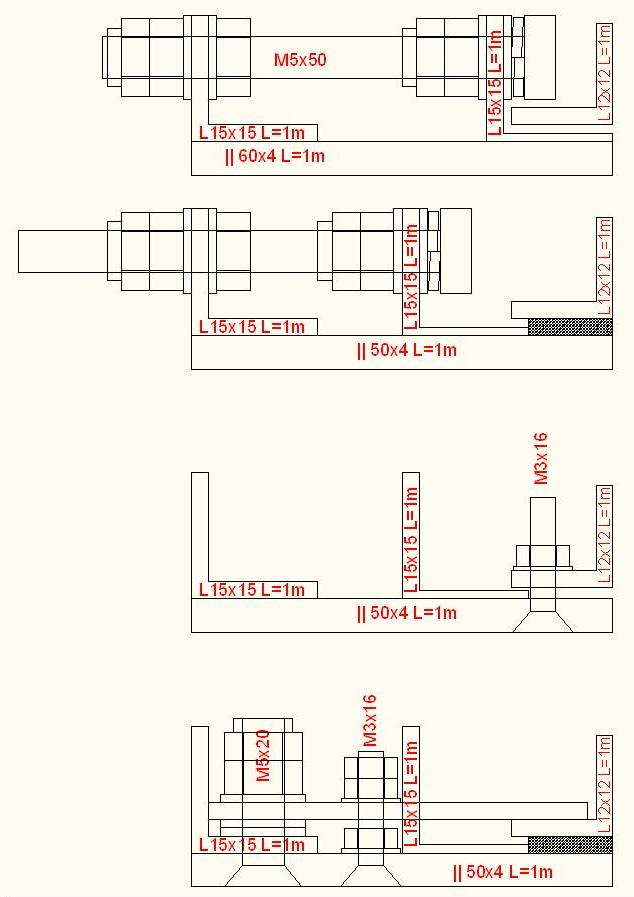

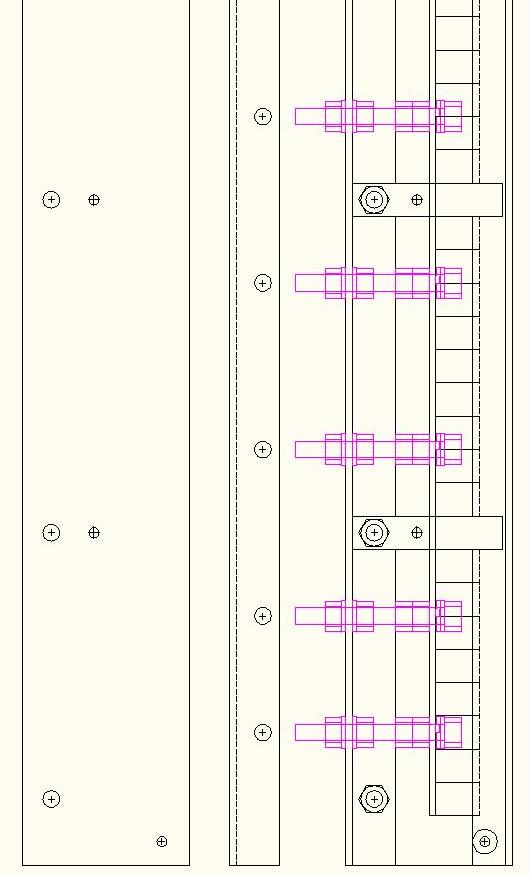

Jeden z kątowników 15x15x2 ponacinałem na jednym z ramion co 1 cm, to samo ramię wcześniej prze-frezowałem do grubości 1mm. W ten sposób powstała listwa giętka jednostronnie - jako element stanowiący oparcie zwężanej planki.
Płaskownik nawierciłem, przykręciłem pełny kątownik i skręcałem wszystko w całość.

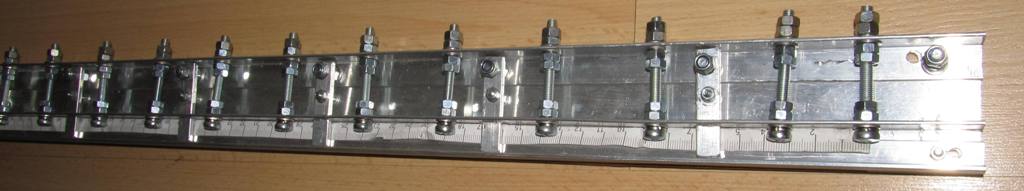

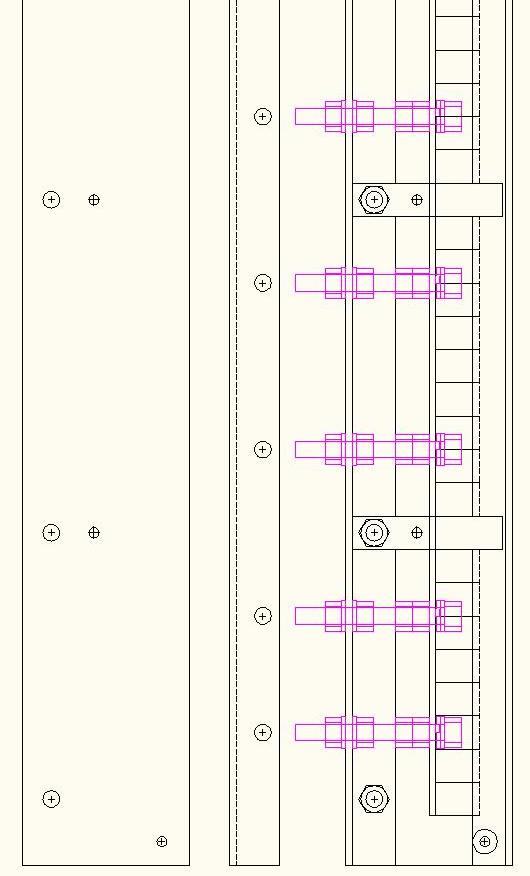

Trochę zdjęć:
- IMG_4467.JPG (41.57 KiB) Przejrzano 6343 razy

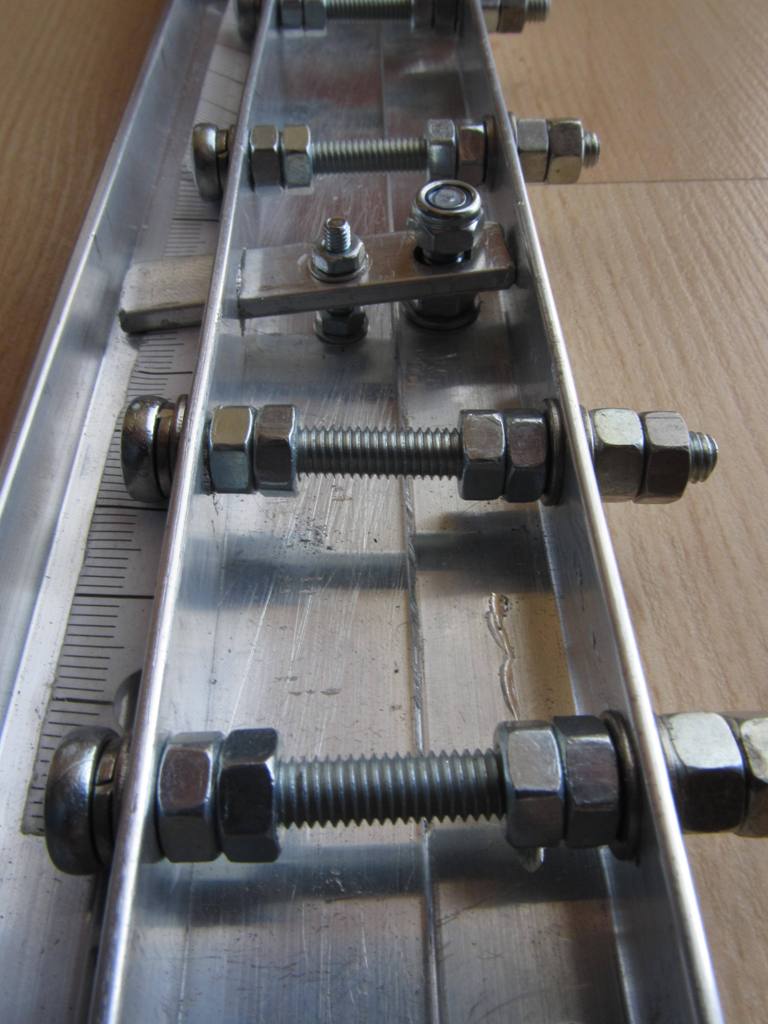

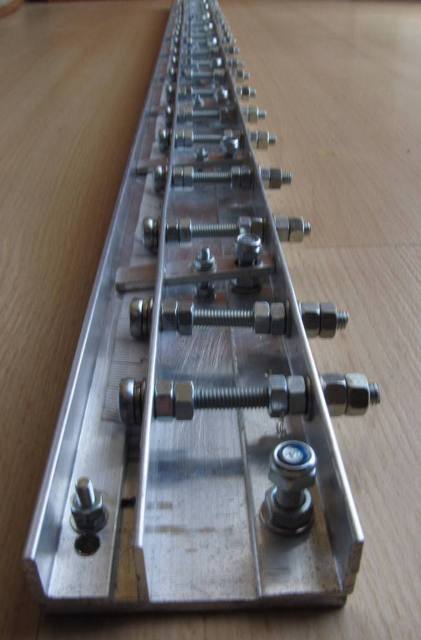

tu widać "zęby"

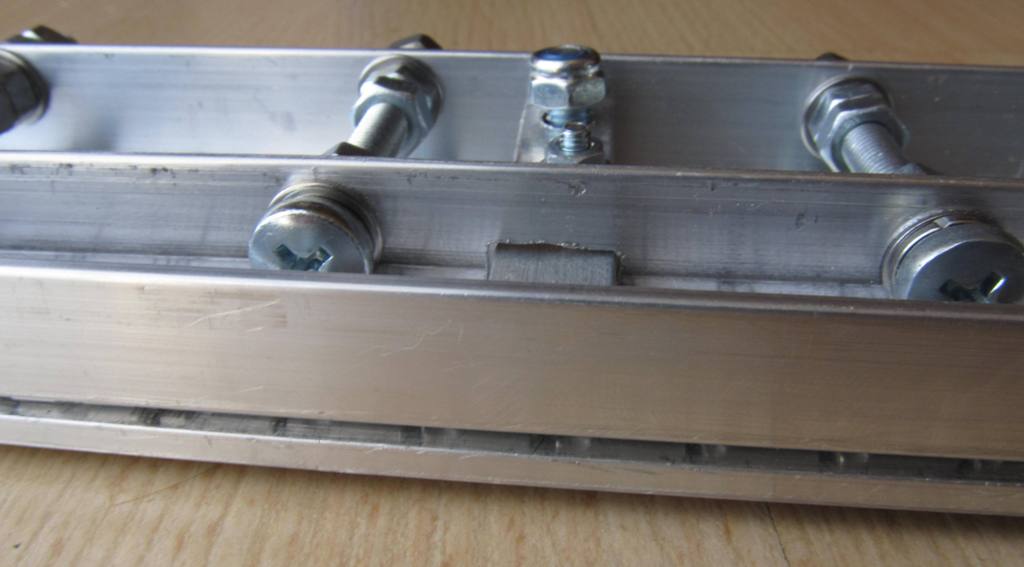

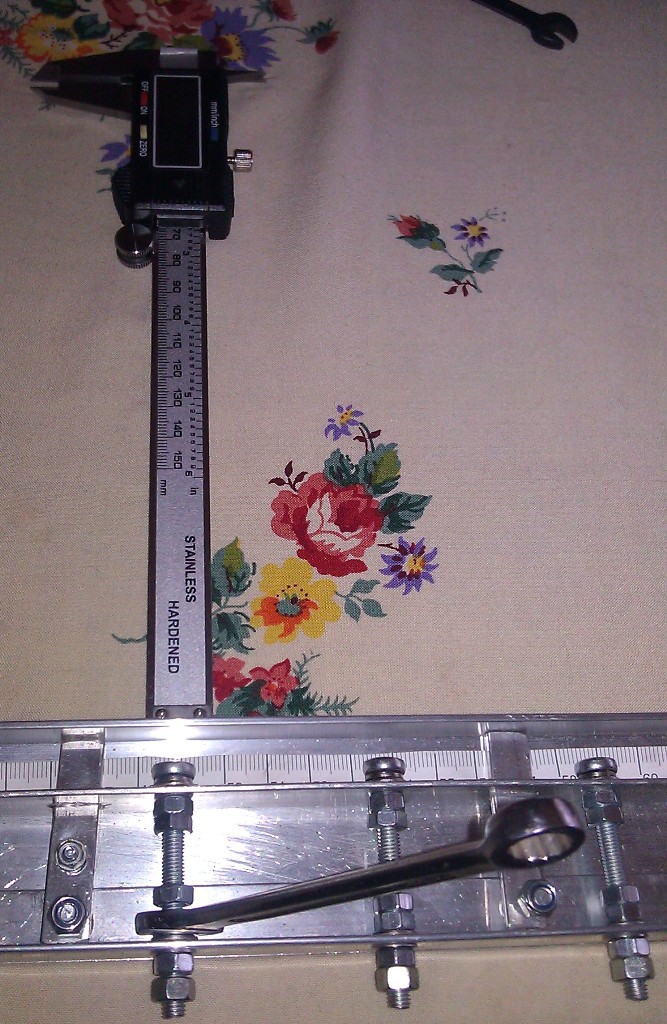

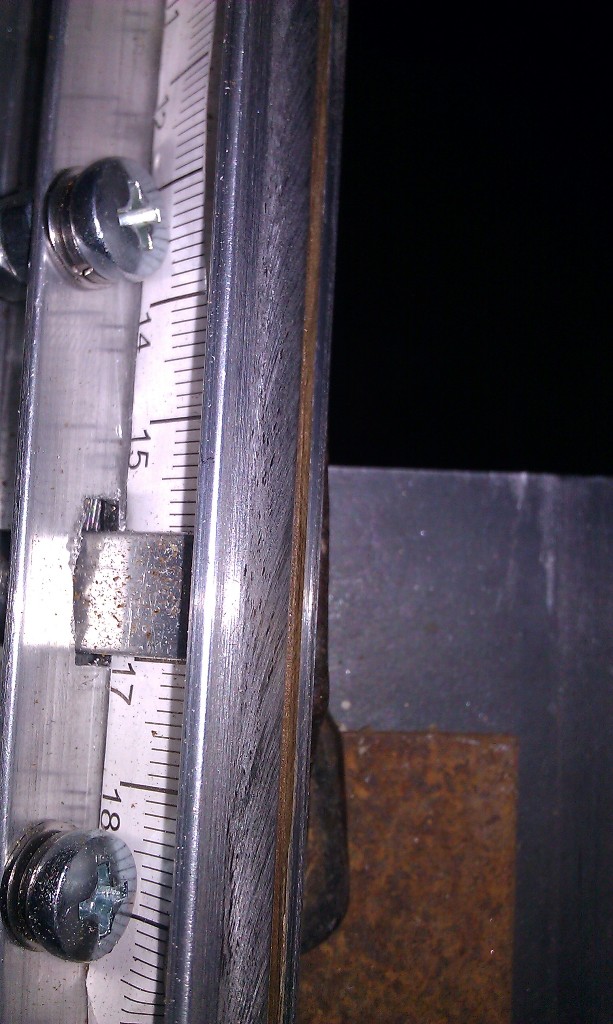

Bardzo istotna sprawą są dociski widoczne na zdjęciach - poprzez nie dociskany jest kątownik 12x12 i przytrzymuje zwężaną plankę.
Ustawienie przyrządu na kilka planek:
- poluźnienie docisków,
- nastrojenie "plankownicy",

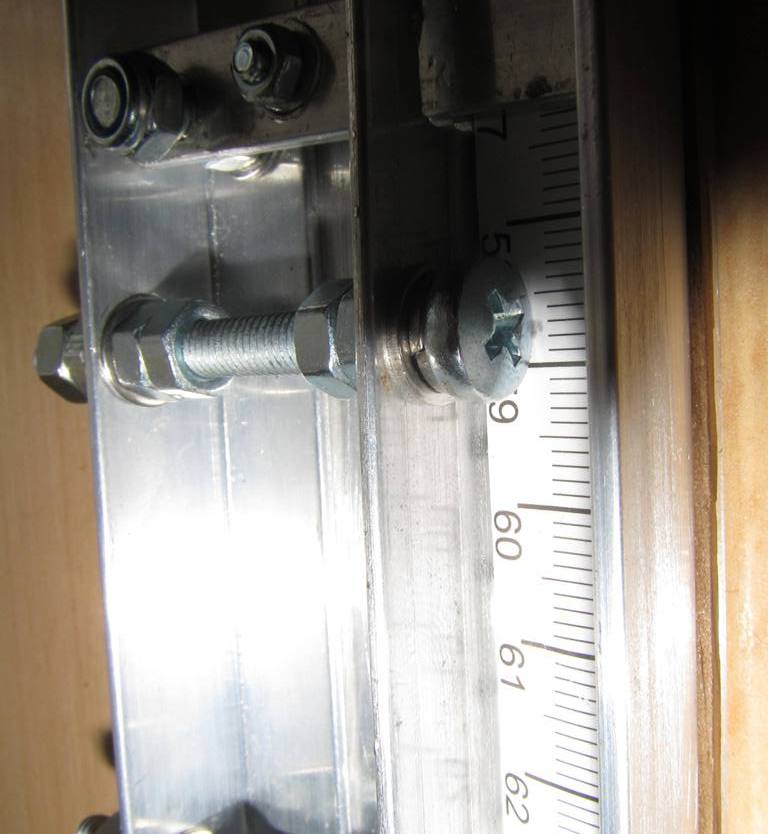

(śruby nie obracają się gdy optymalnie główka jest przykręcona do kątownika "wyginającego się", zastosowane podkładki sprężyste i płaskie łby śrub dają możliwość odchylenia się kątownika od osi śruby o kilka stopni.)
Pierwsze "strojenie" trochę trwało, kolejne to była tylko szybka korekta, sprawdzenie - dużo dużo szybciej.
Montujemy plankę i dociskamy
Cięcie.

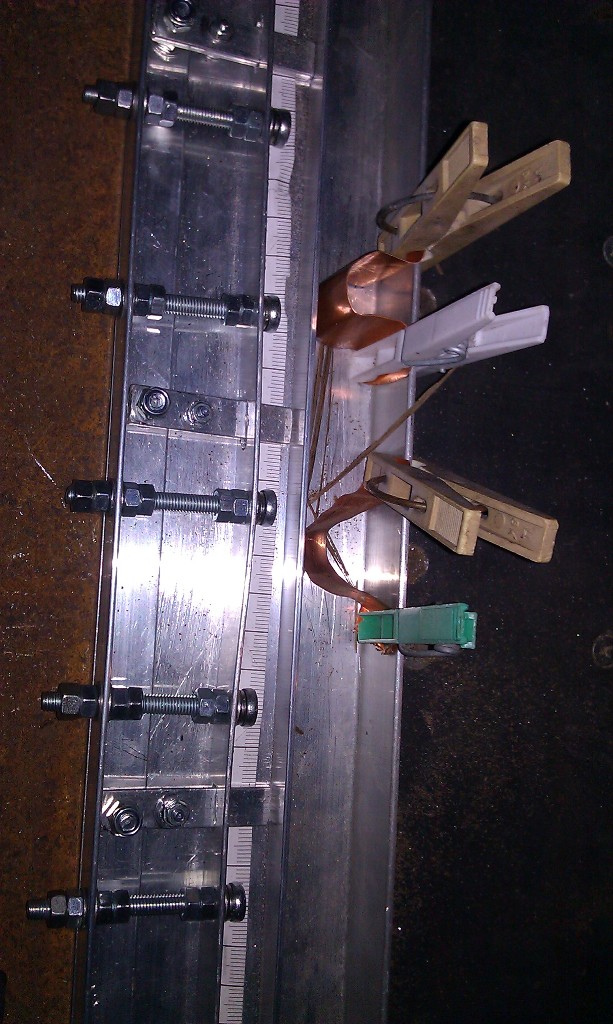

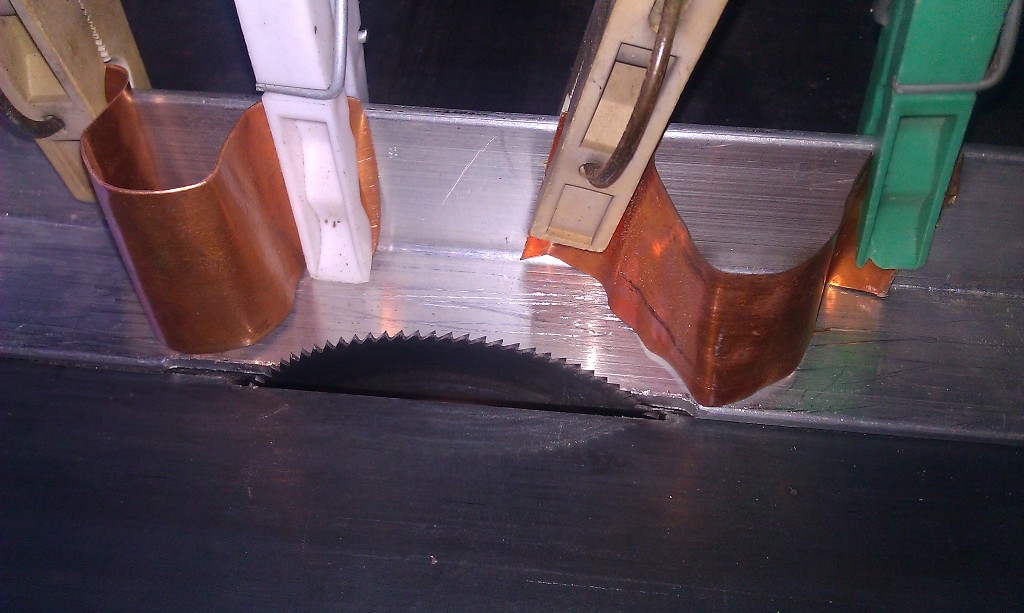

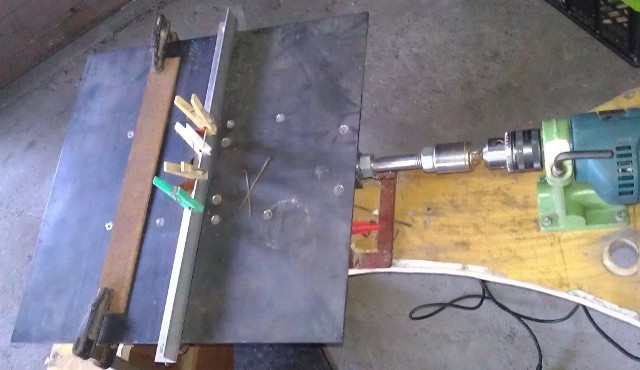

Żeby nie niszczyć aluminium (zamontowaną i dociśniętą plankę) obcinam na mojej mini cyrkularce. Frezik odsunięty tak by nie niszczył dolnego płaskownika będącego podstawą urządzenia).
- IMAG0808.jpg (63.23 KiB) Przejrzano 6343 razy

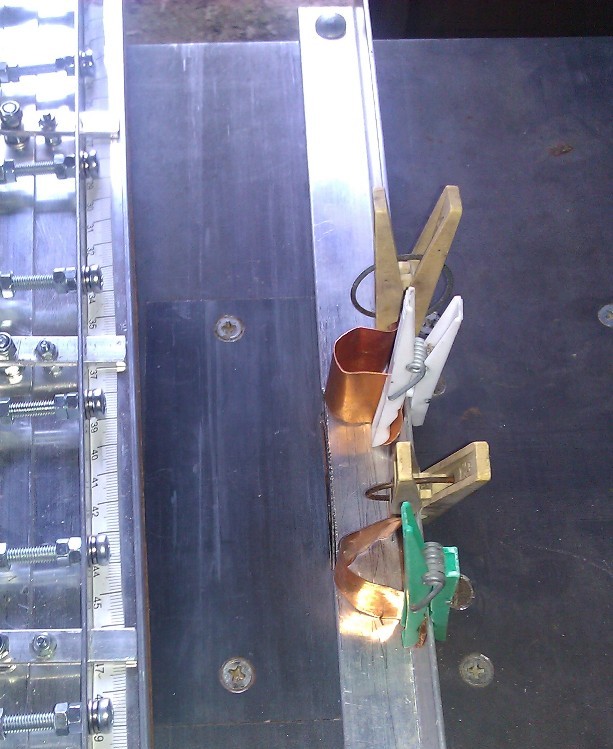

Te prowizoryczne "blaszki" miały za zadanie docisnąć "sprężynujące" fragmenty planki (w jednym miejscu docisk był mało skuteczny...
Po ucięciu
Zwężanie planek teraz jest dużo łatwiejszą robotą... Można przyrząd ustawić do dziesiątych milimetra i eliminuje sporo niedokładności przy zwężaniu.
Tak jak wspomniałem, może komuś się coś z tego przyda.
Pozdrawiam
Janek
