Alert 1777/192

Pierwsze kroki w modelarstwie szkutniczym
Awatar użytkownika
oksal
Posty: 1793
Rejestracja: 04 gru 2010, 21:55

Re: Alert 1777/192

Post autor: oksal »

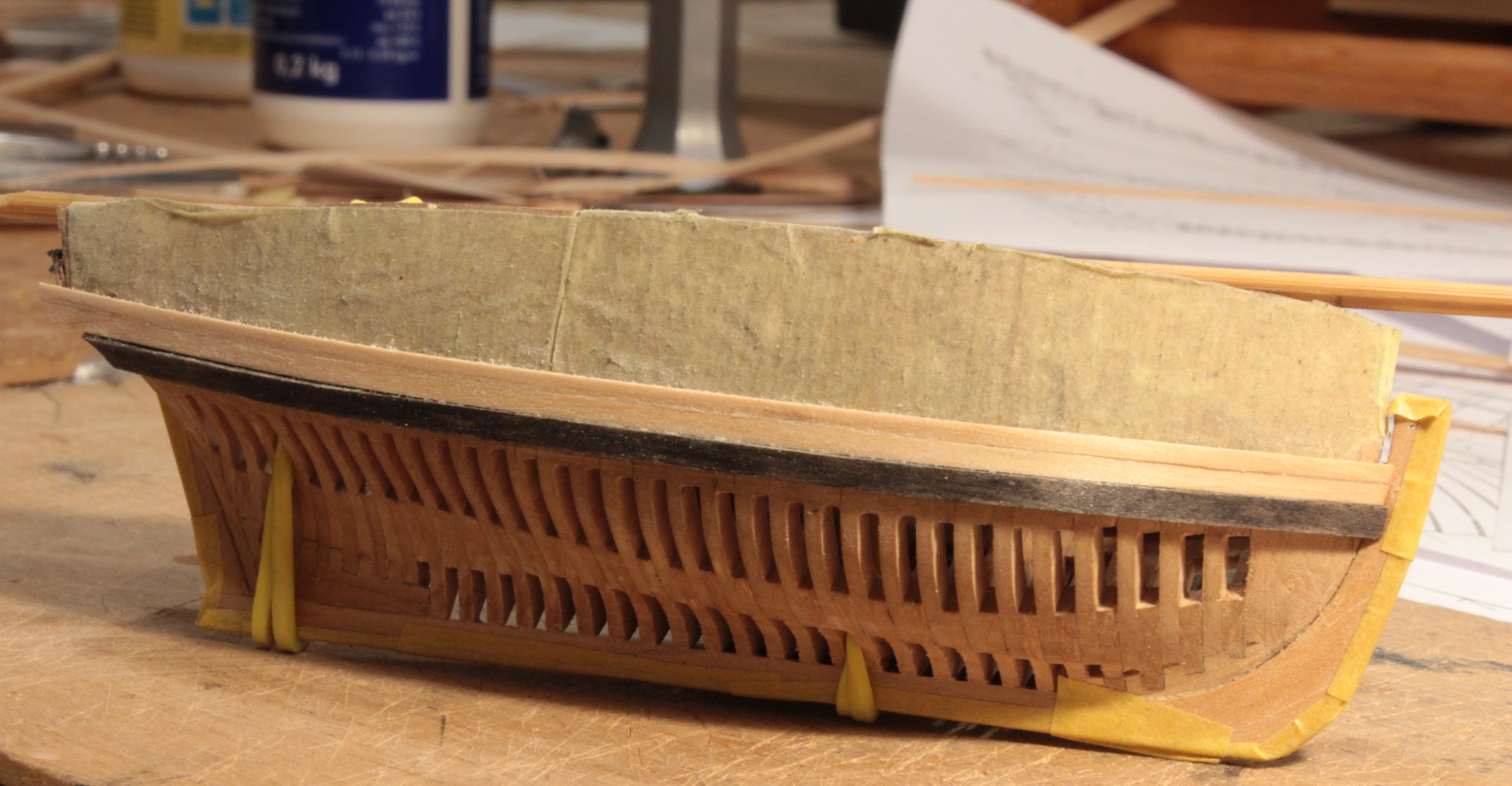

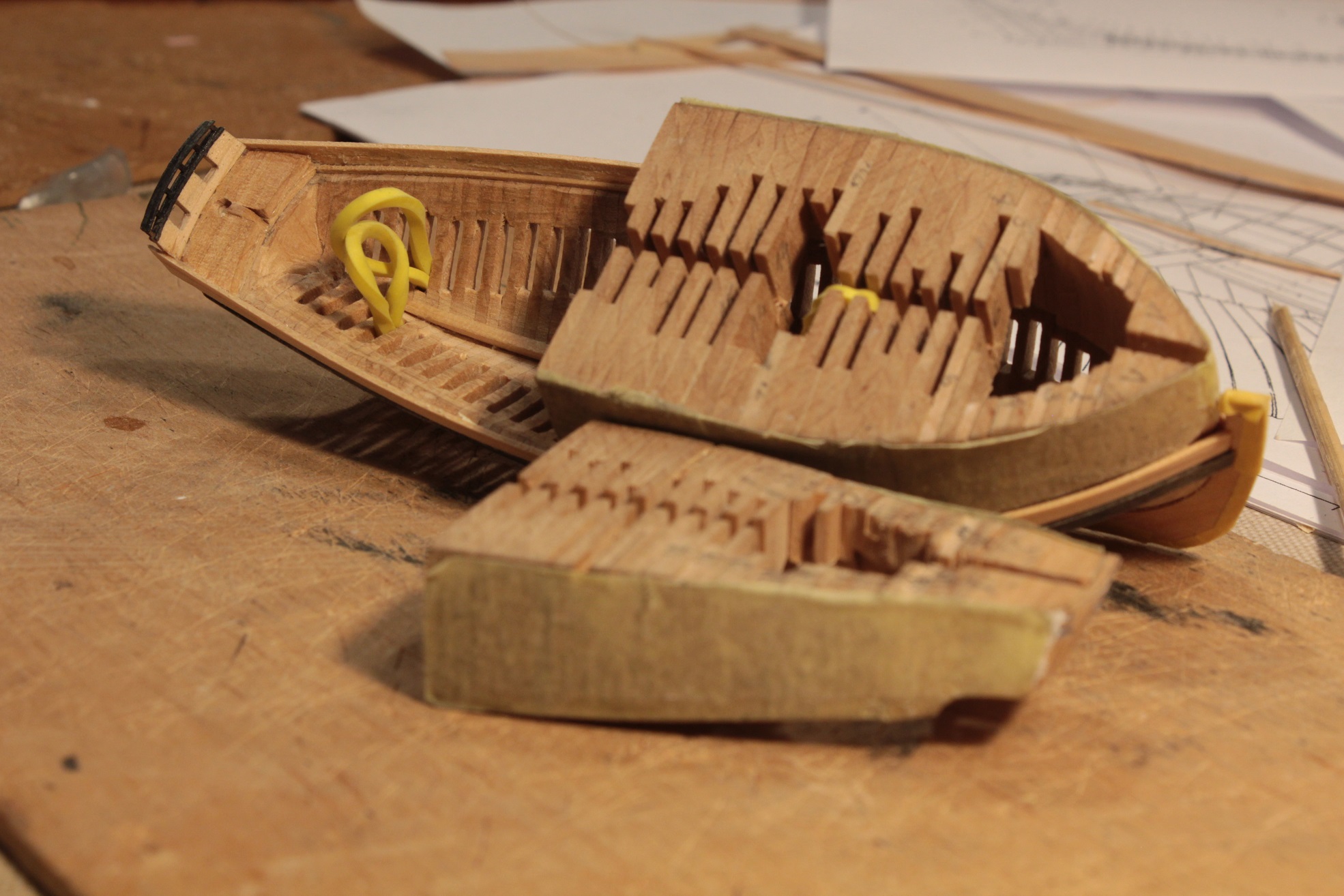

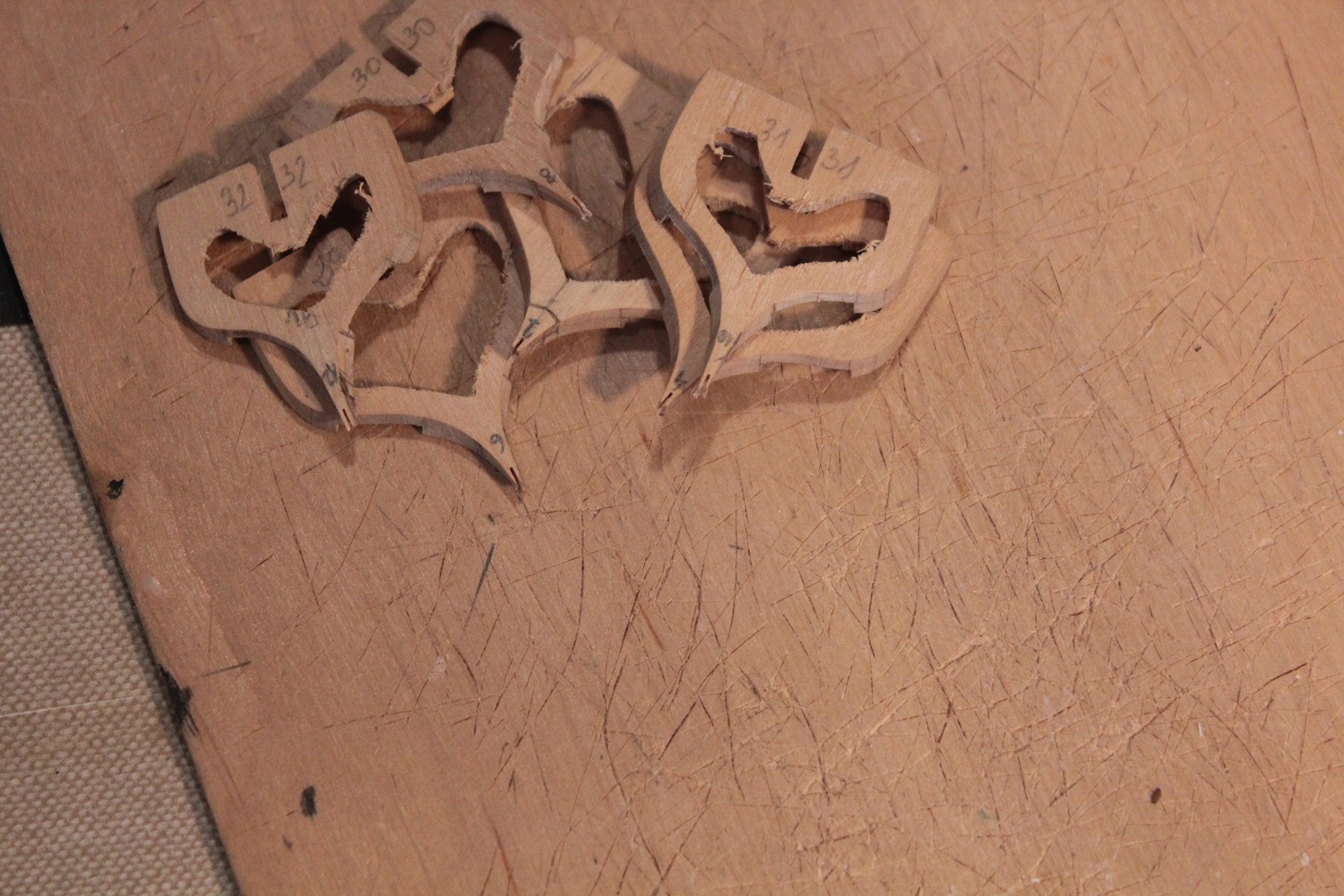

Tak z doskoku dłubię dla zabicia myśli już któryś dzień. Normalnie obróbka tych wręg to jedno przedpołudnie lub popołudnie. Kadłub rozdzieliłem (jedna wręga tylko pękła, już naprawione) na pojedyncze wręgi.

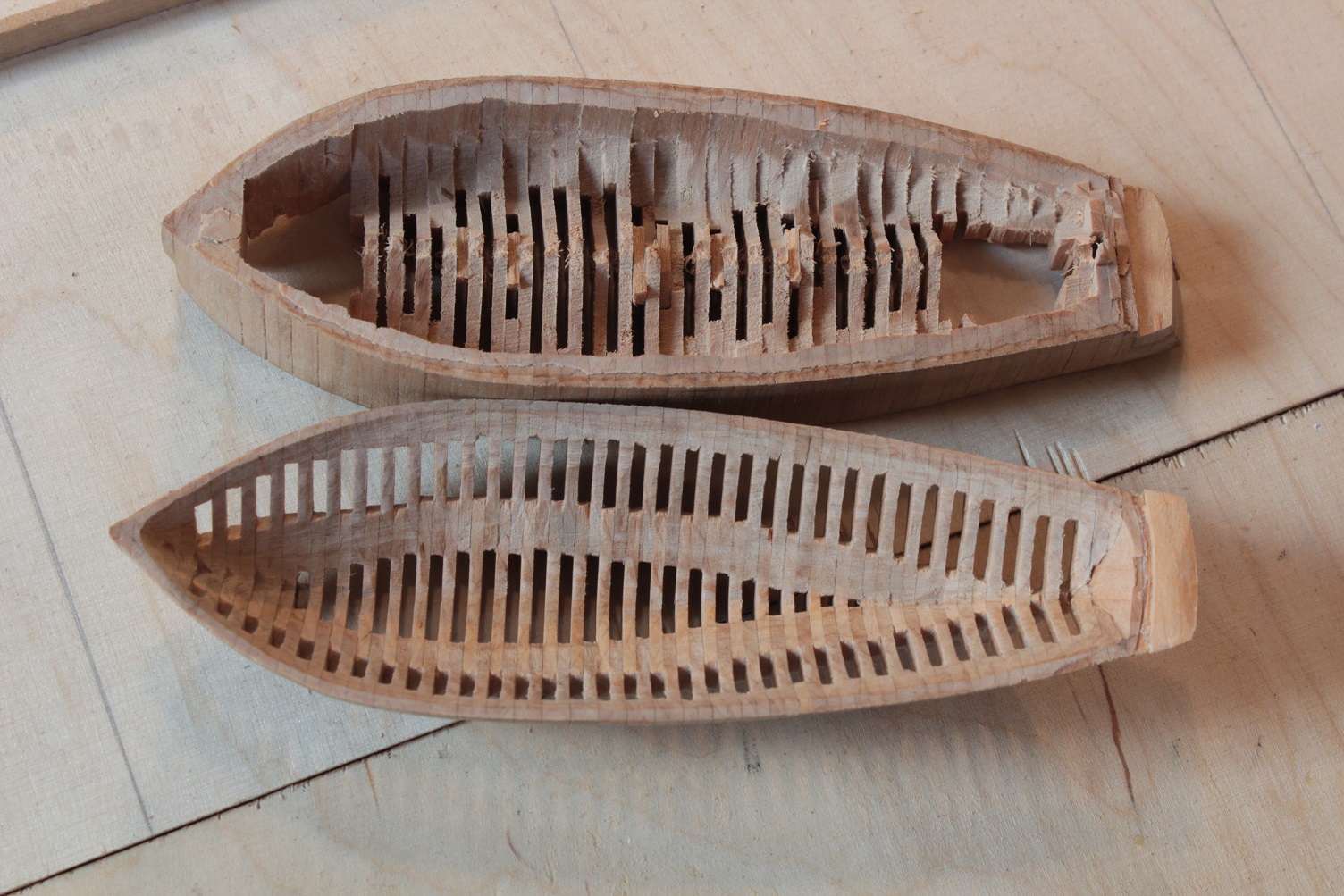

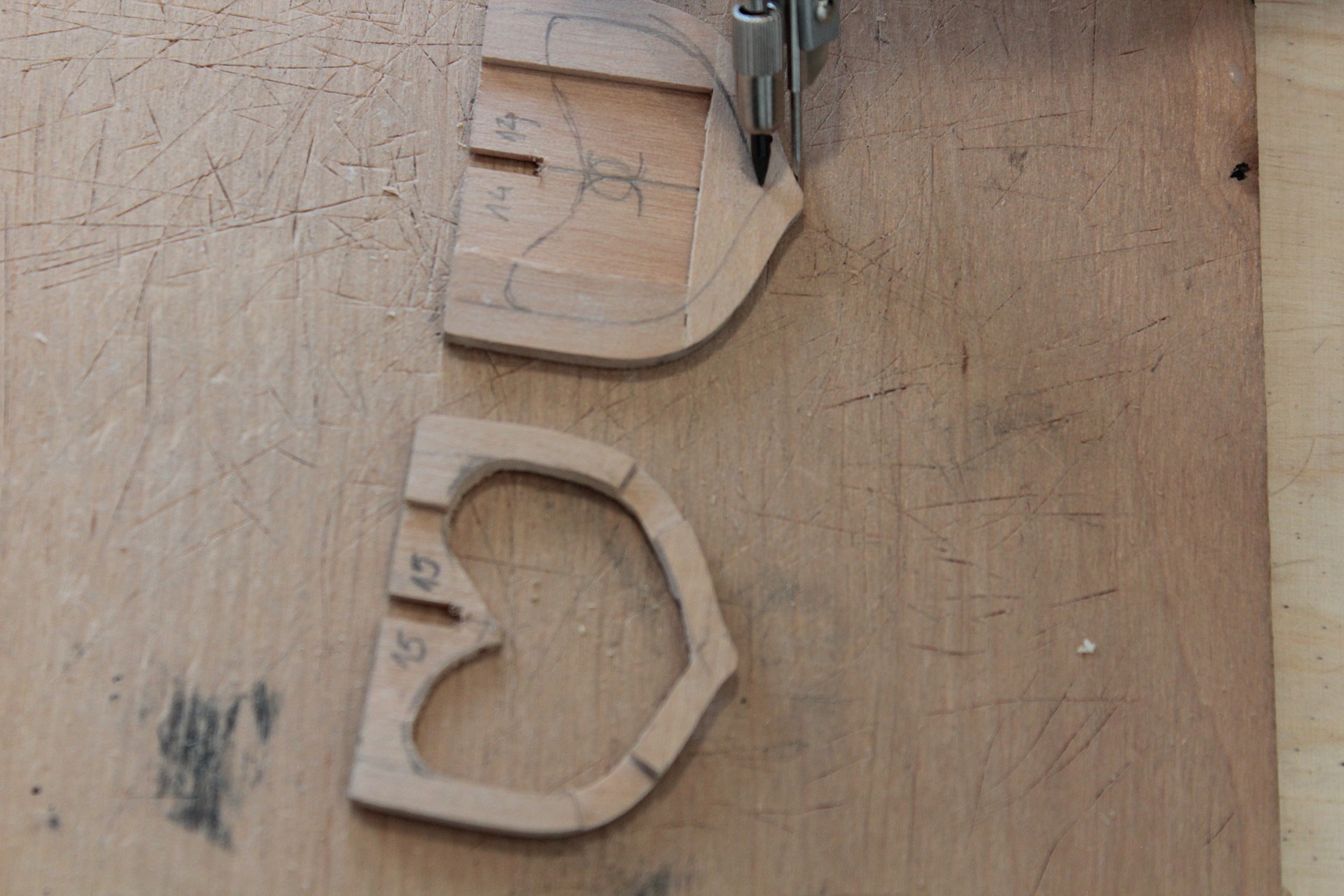

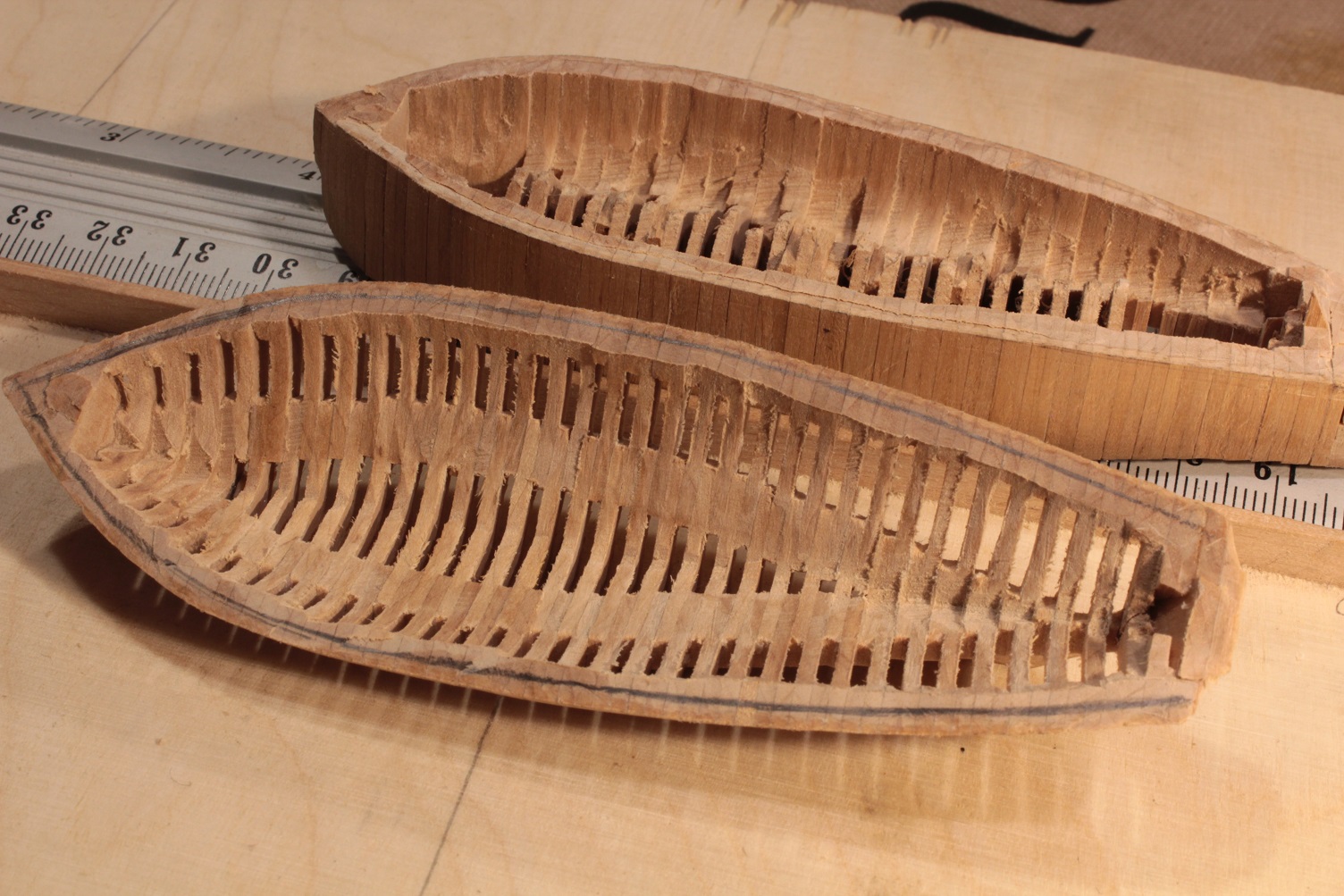

Wyciąłem ich środki

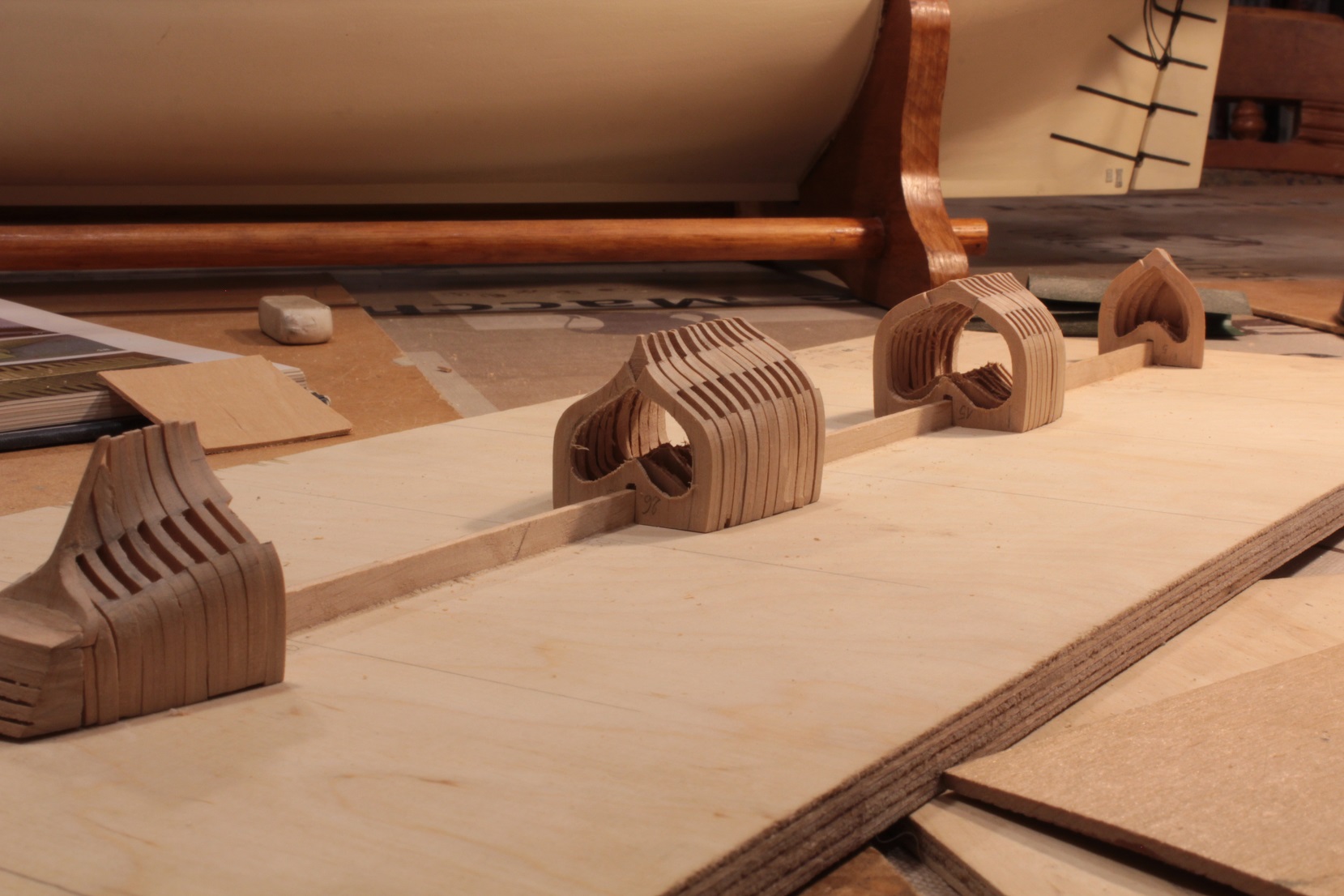

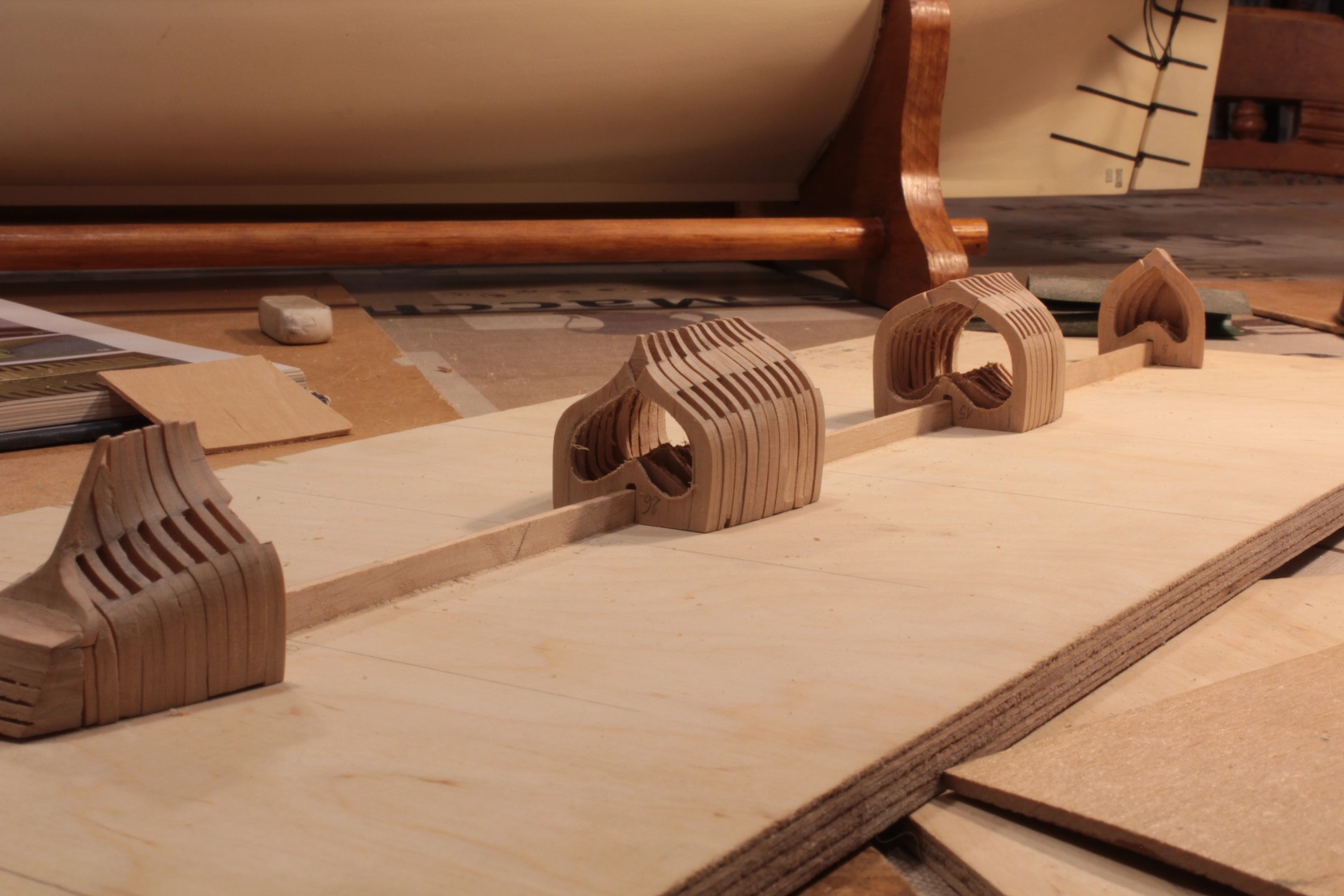

Wręgi podzieliłem na cztery sekcje. Dwie na śródokręciu, jedna dziobowa i jedna rufowa

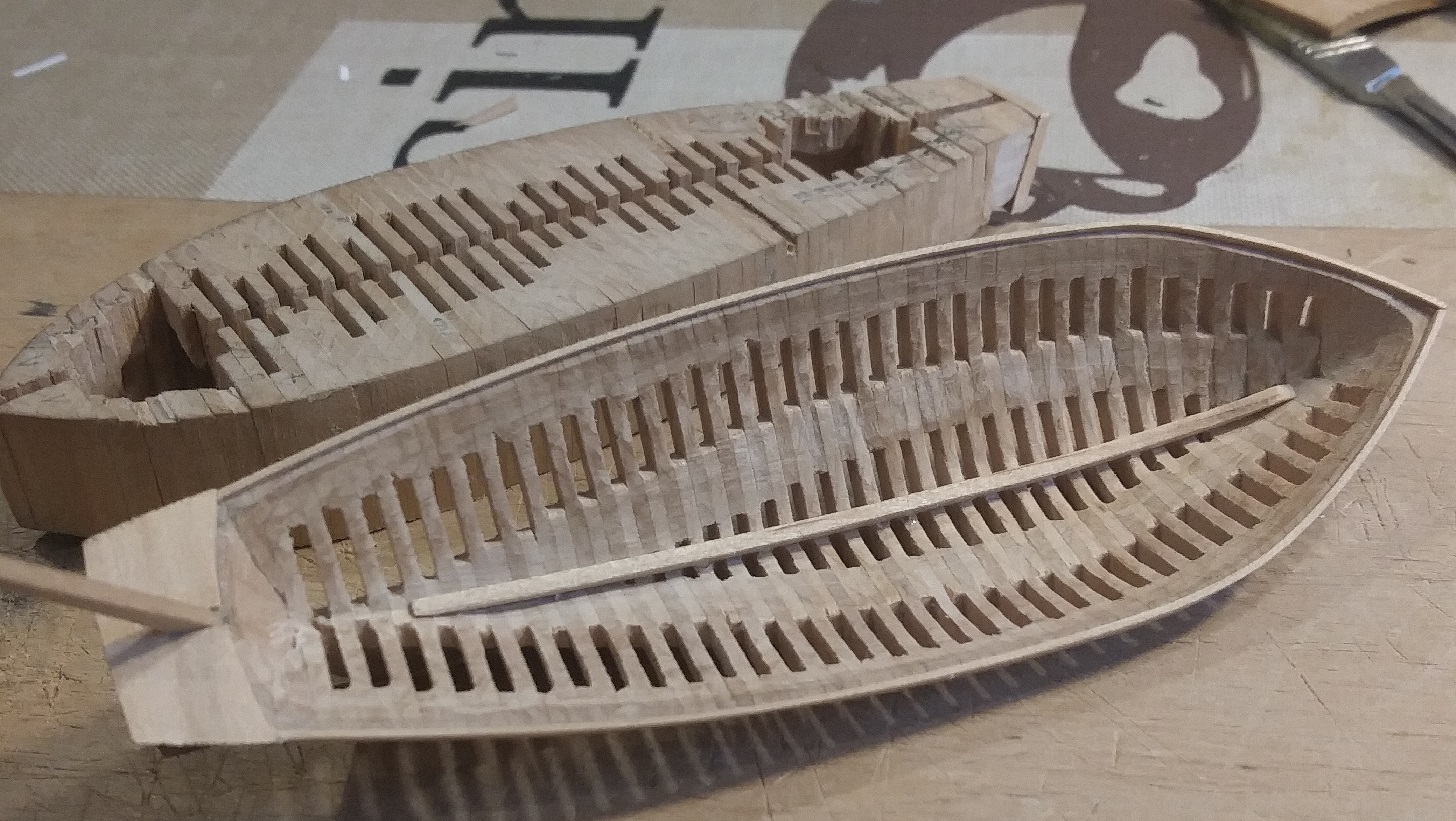

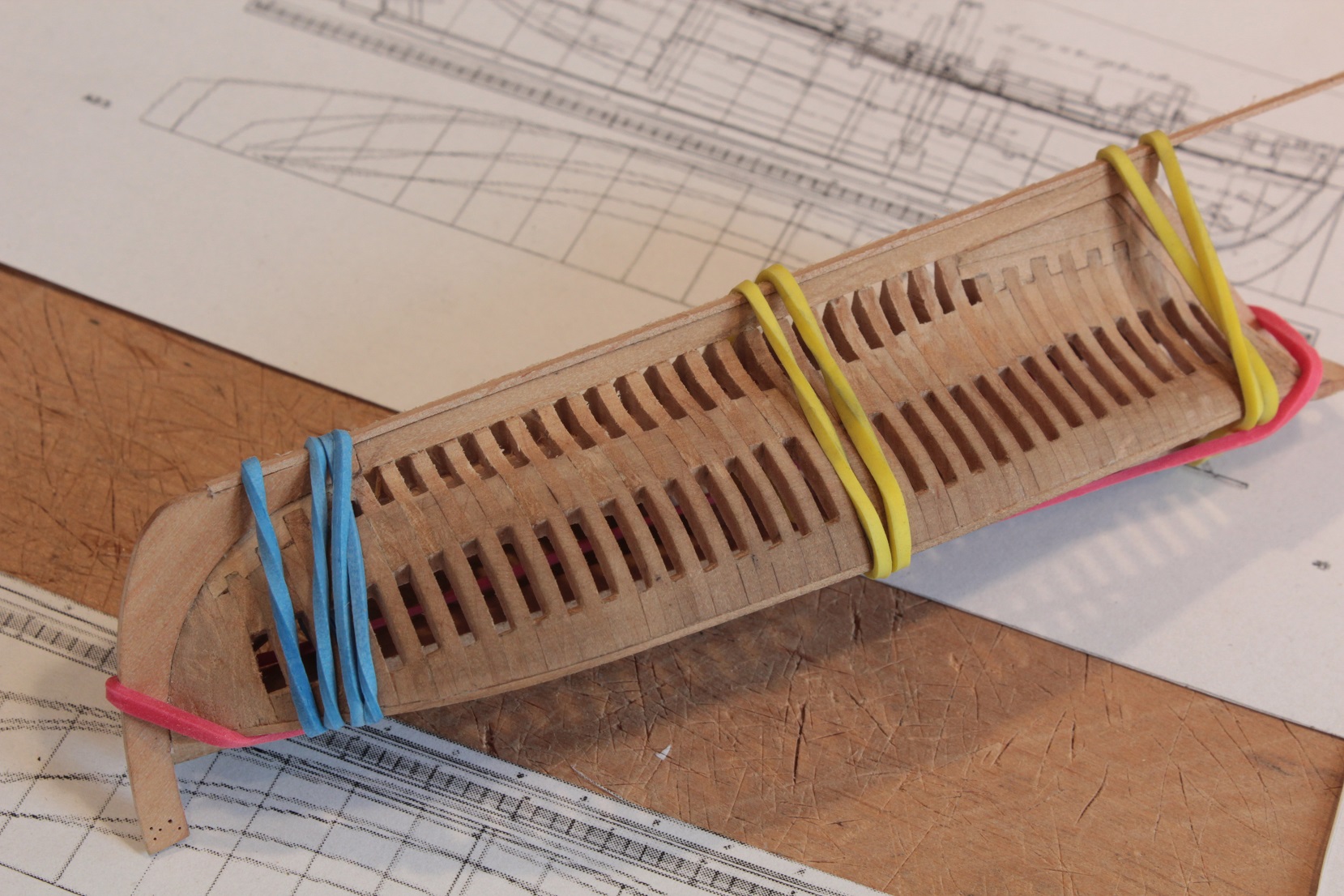

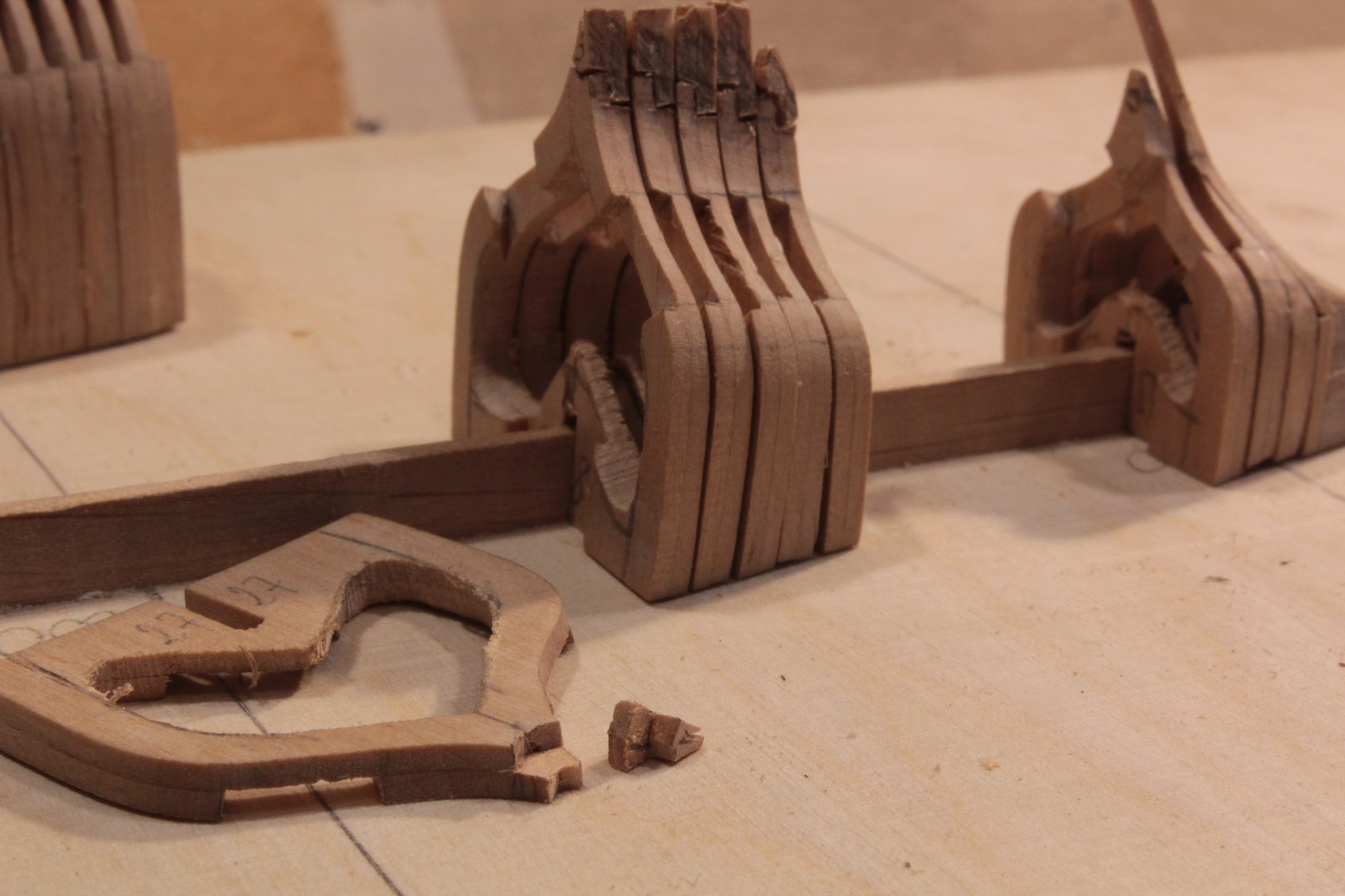

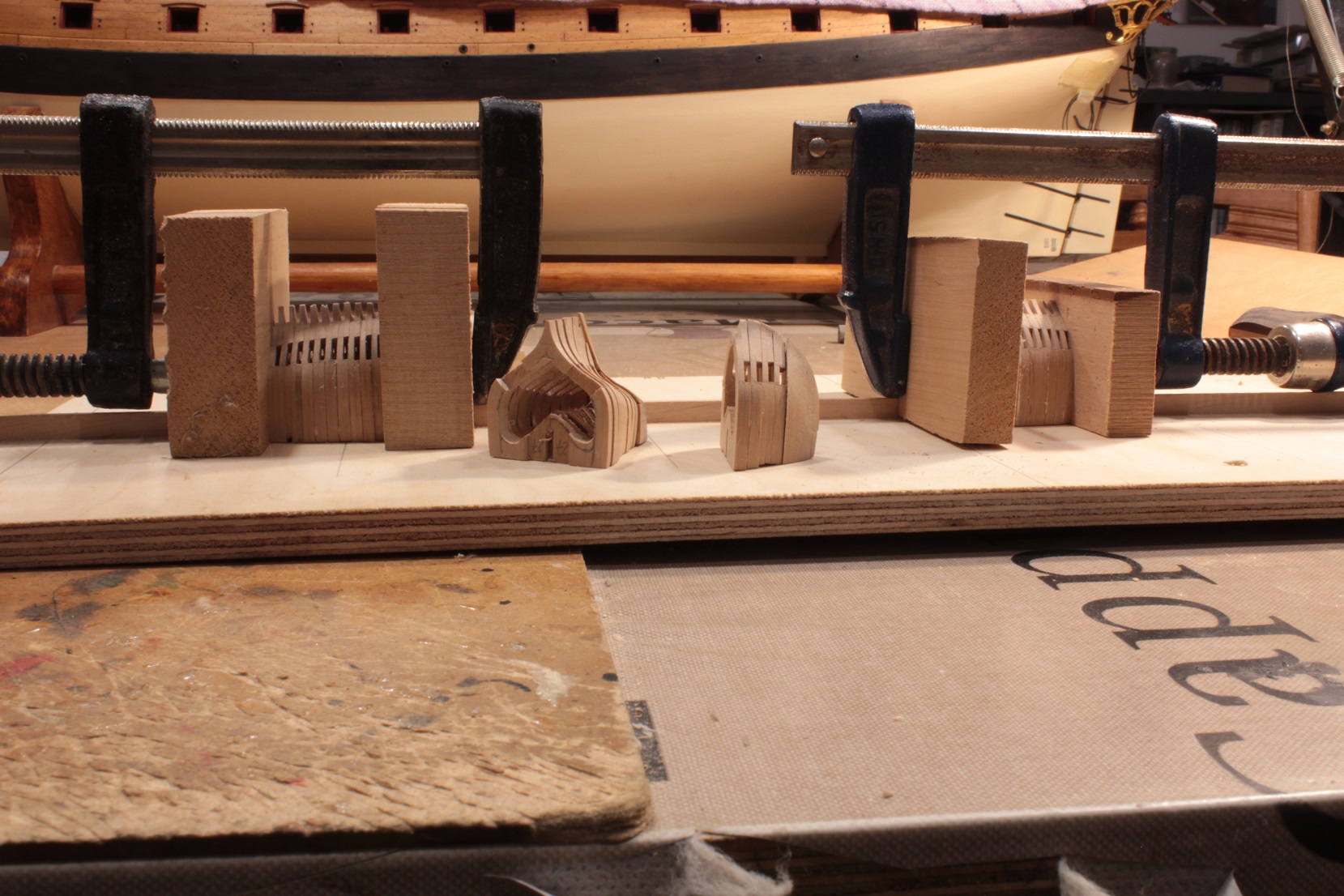

Sekcje środkowe będą nieco inaczej obrabiane niż skrajne, stąd już je ze sobą sklejam
Awatar użytkownika
sotter
Posty: 30
Rejestracja: 07 lut 2014, 18:35

Re: Alert 1777/192

Post autor: sotter »

Super wygląda maleństwo, będzie sztosik. I zauważ jak niewiele materiału schodzi na model w tej skali 😂
Awatar użytkownika
oksal
Posty: 1793
Rejestracja: 04 gru 2010, 21:55

Re: Alert 1777/192

Post autor: oksal »

Cieszę się, że Ci podoba
sotter pisze: 22 lut 2021, 22:49 ... jak niewiele materiału schodzi na model w tej skali 😂
To prawda, prawie tego materiału mi nie ubywa. Tak patrzyłem na Twoją relację oraz Philip'a Reed'a, i w końcu mnie olśniło jak zrobić stewę rufową w manierze admiralicji przy tej skali. Przedstawię to fotkami, to będzie jak "17 mgnień wiosny"

Swego czasu na allegro kupiłem polskie frezy piłkowe o średnicy 40 mm i grubości 0,4 mm, 0,3 mm i 0,25 mm. Otwór na trzpień, to 10 mm . Pasują do proxxona. Ale Niemcy nie przewidzieli, że można na ich maszynkę założyć tak cienkie tarcze. Tarczę frezu muszę podkleić z obu stron kilkoma warstwami taśmy malarskiej, aby śruba je docisnęła na wałku roboczym piły.

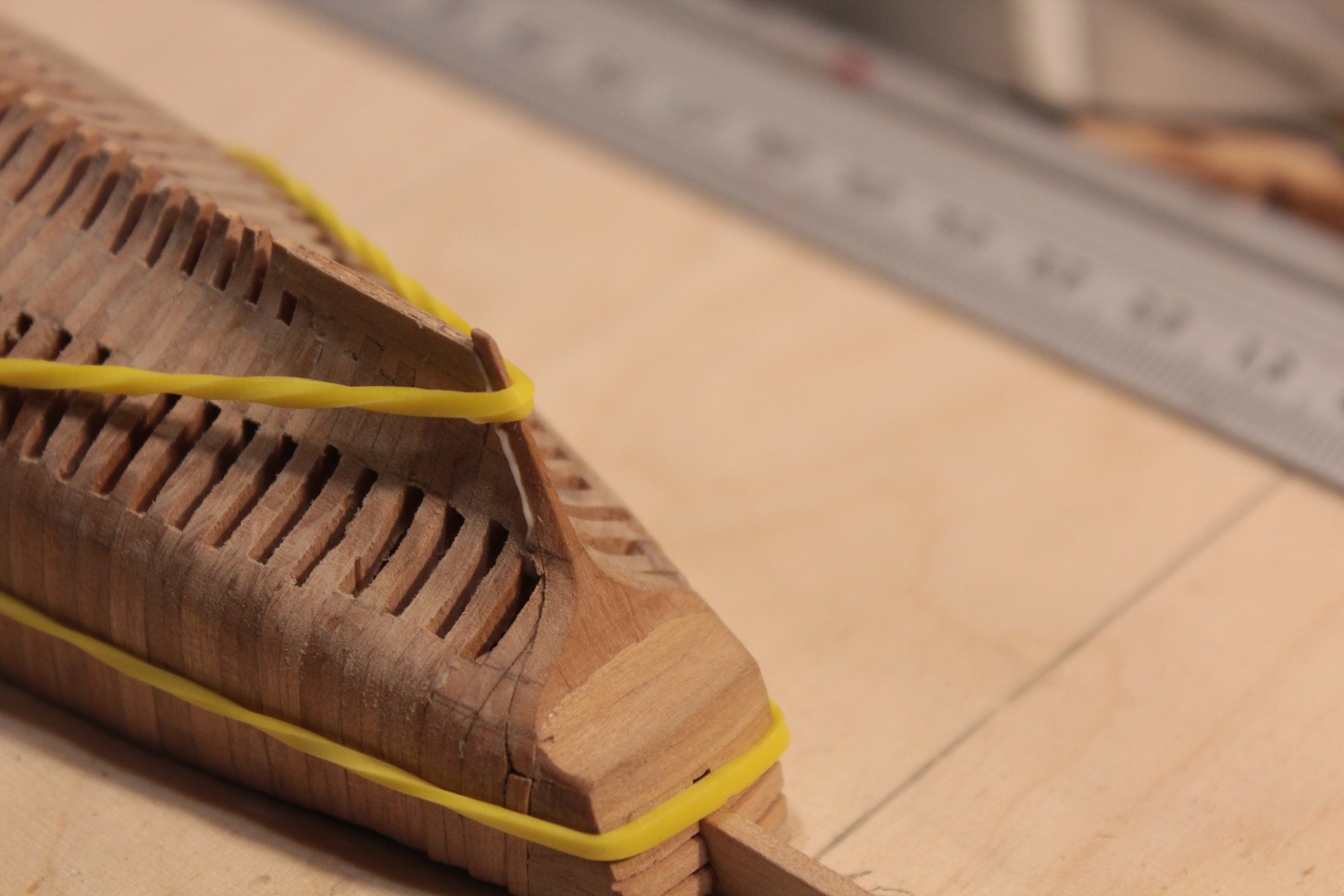

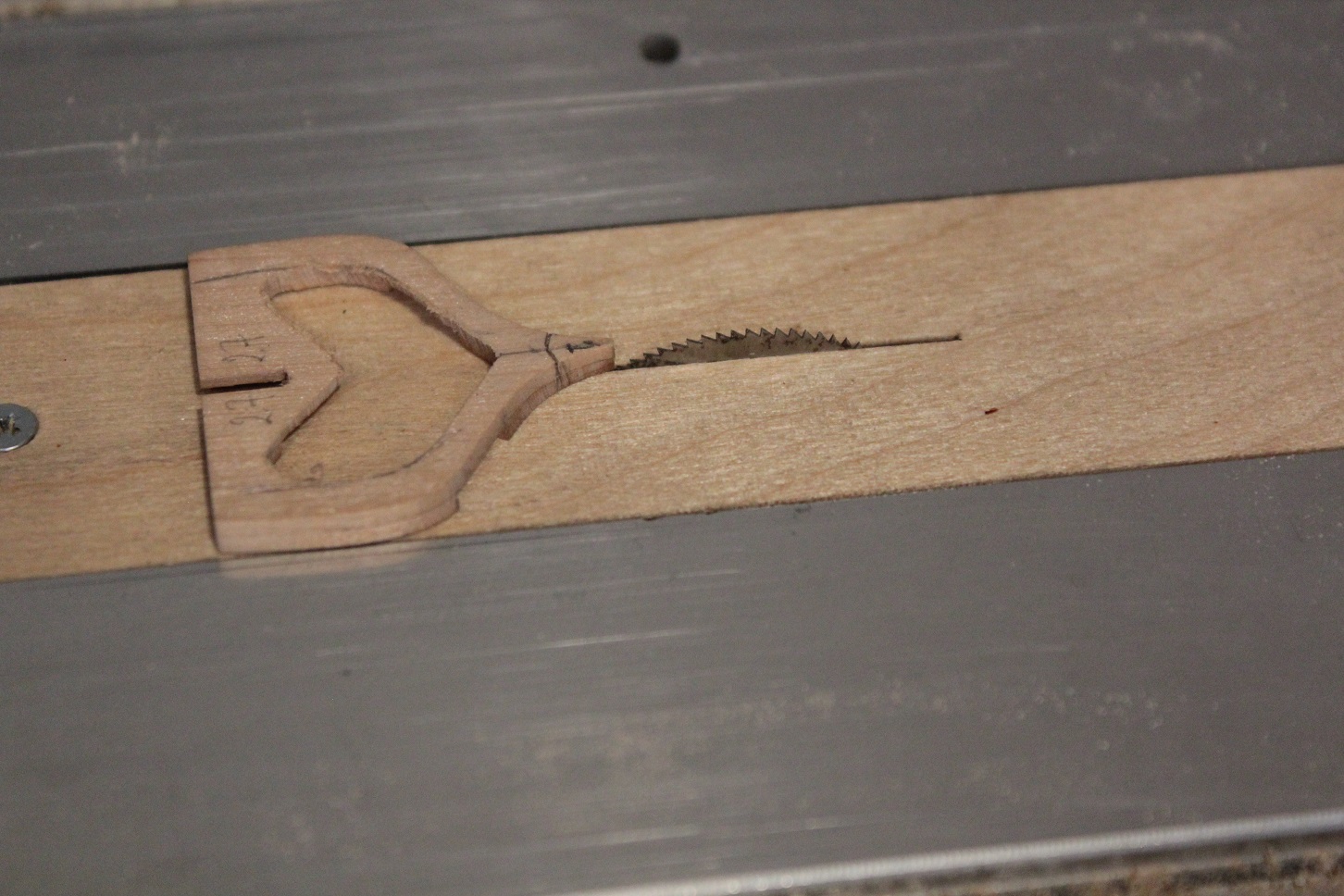

Przy ich pomocy naciąłem szczelinę na fałszywą stewę rufową. Wybrałem frez grubości rzazu 0,3 mm
Wyciąłem listewkę o grubości około 0,25 mm

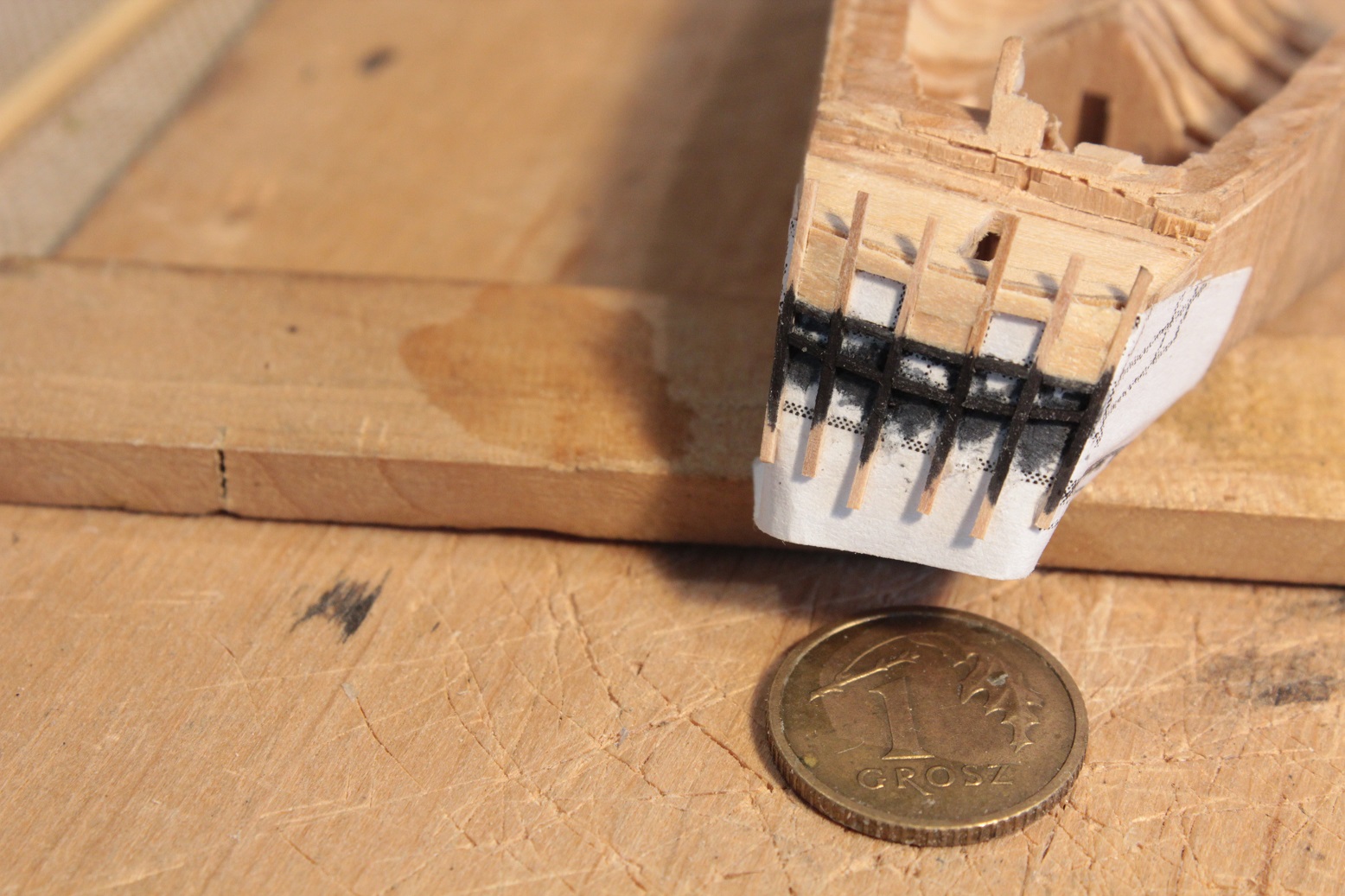

Poobcinałem końcówki wręg, aby utworzyć z nich bazę pod stewę

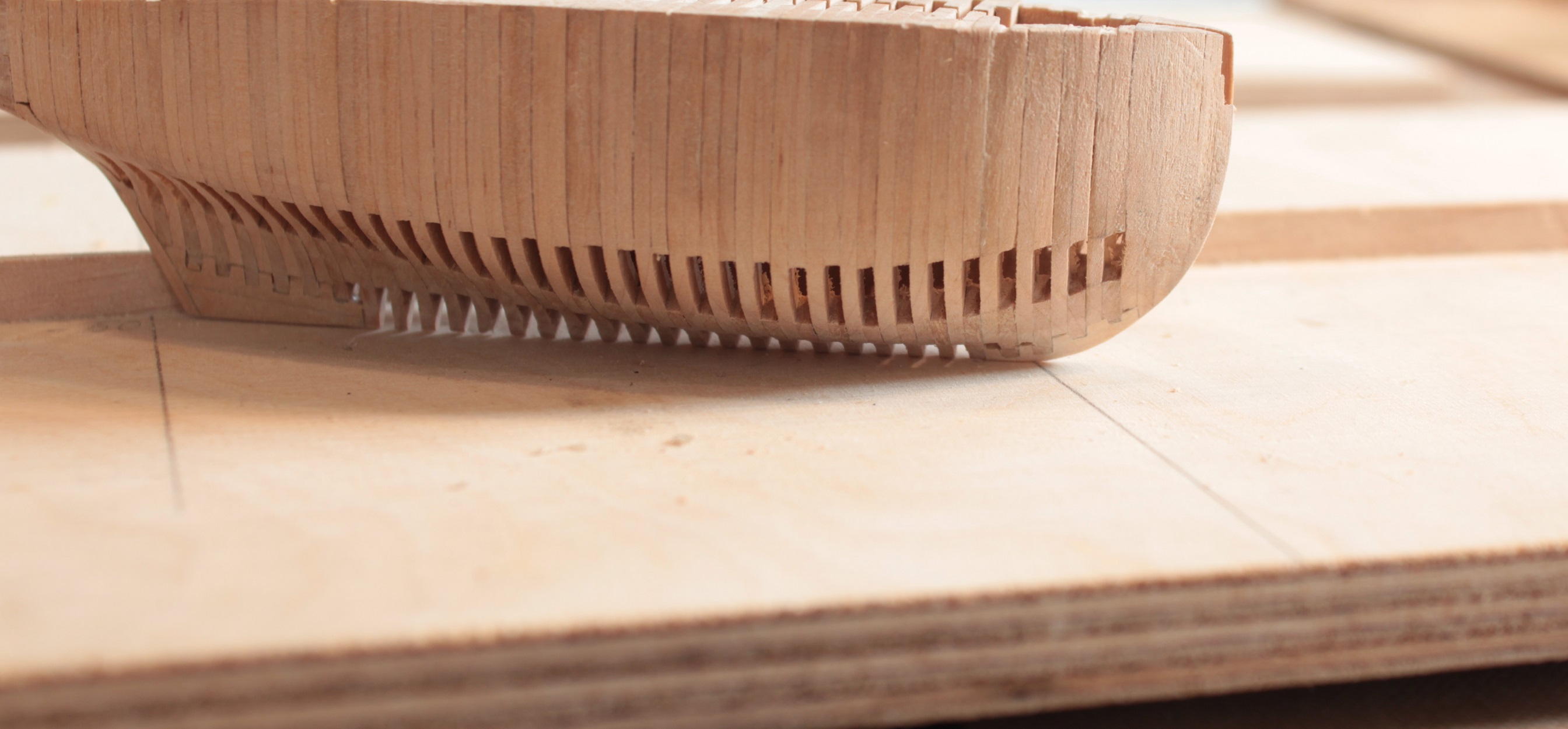

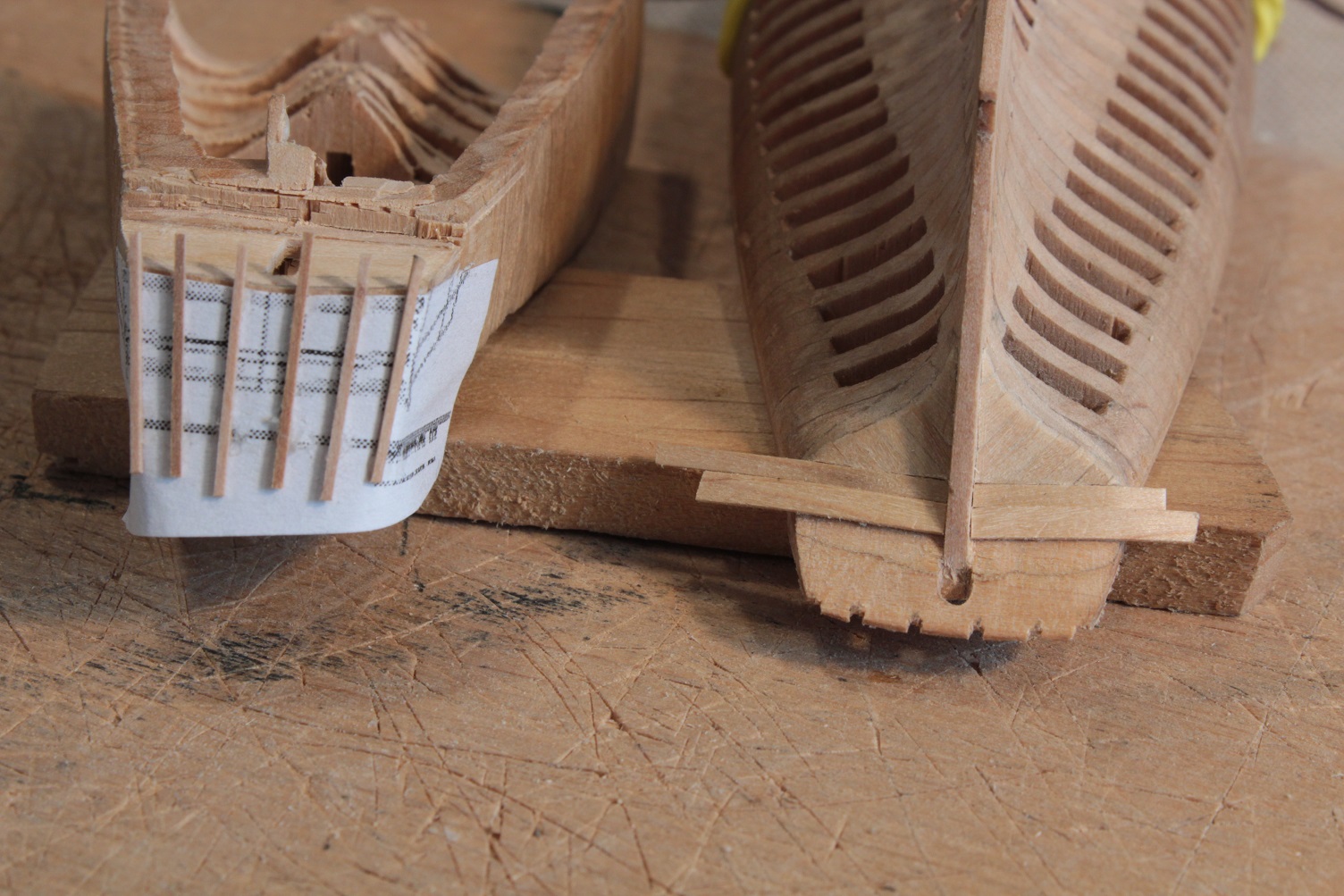

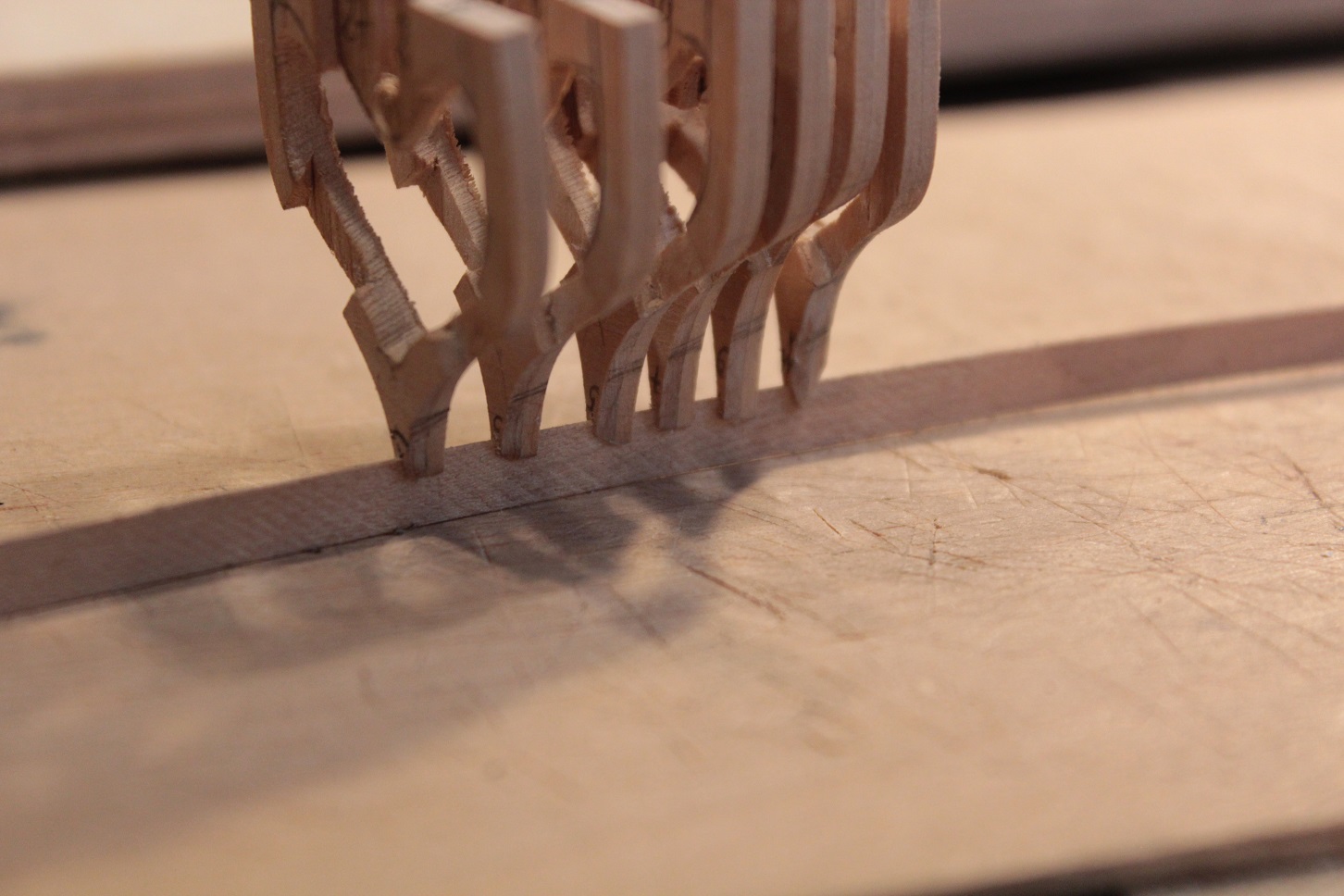

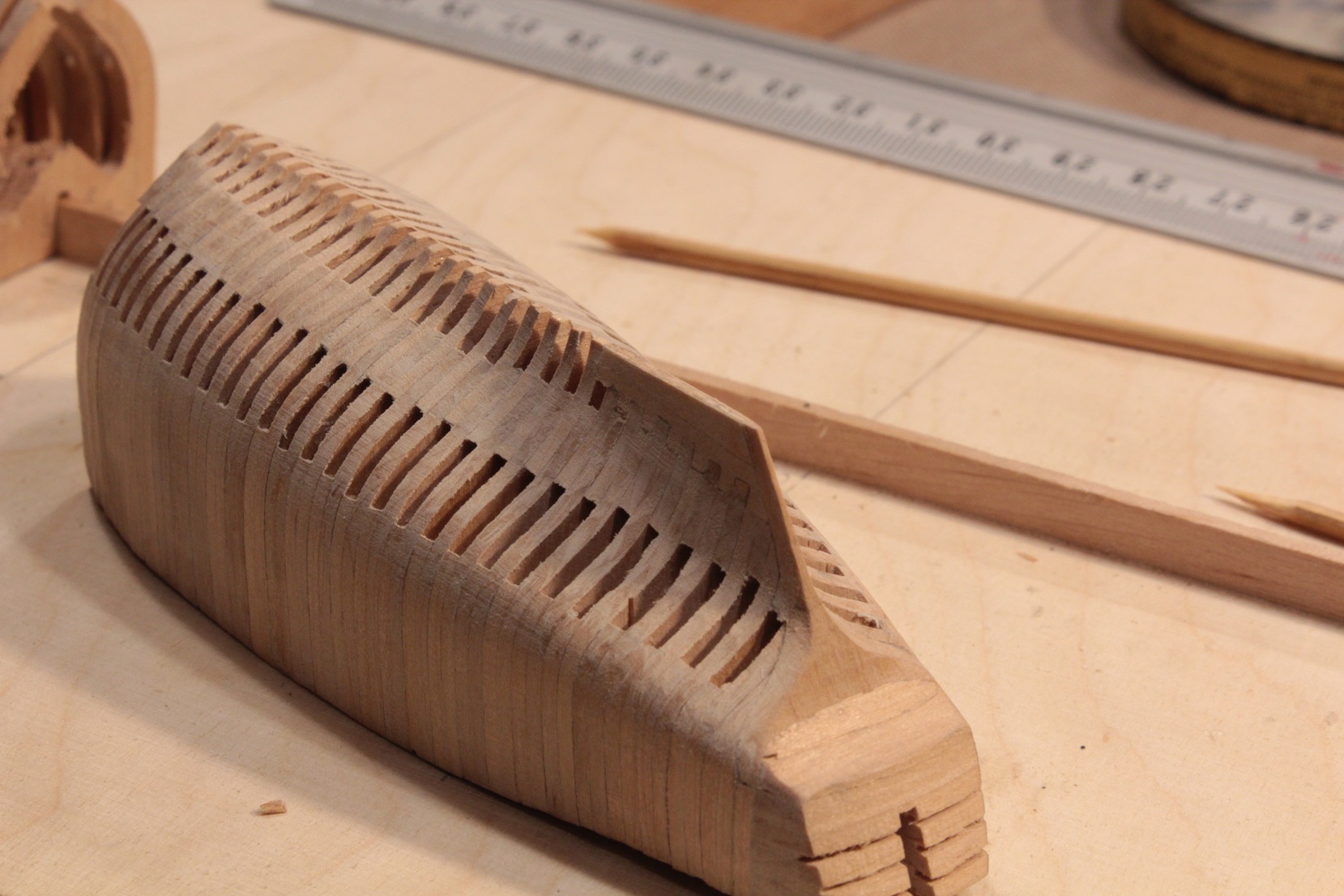

Tak wygląda baza pod stewę
Bazę należy ścieniować obustronnie na lica, które będą udawać stewę

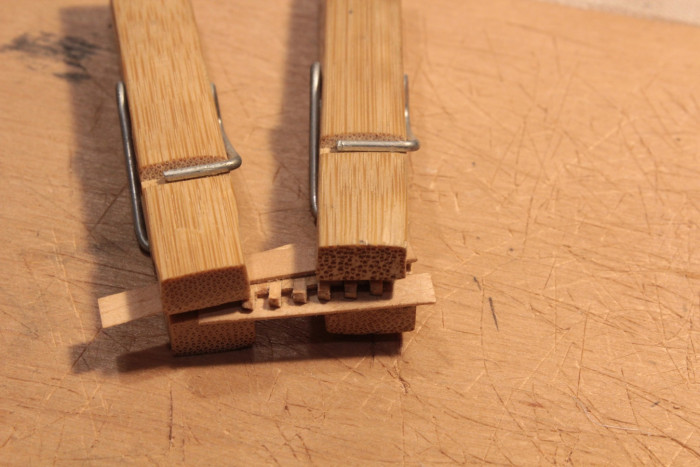

Przyklejam lica
Ale muszę je tak przykleić, aby wyciąć skalpelem "ząbki"

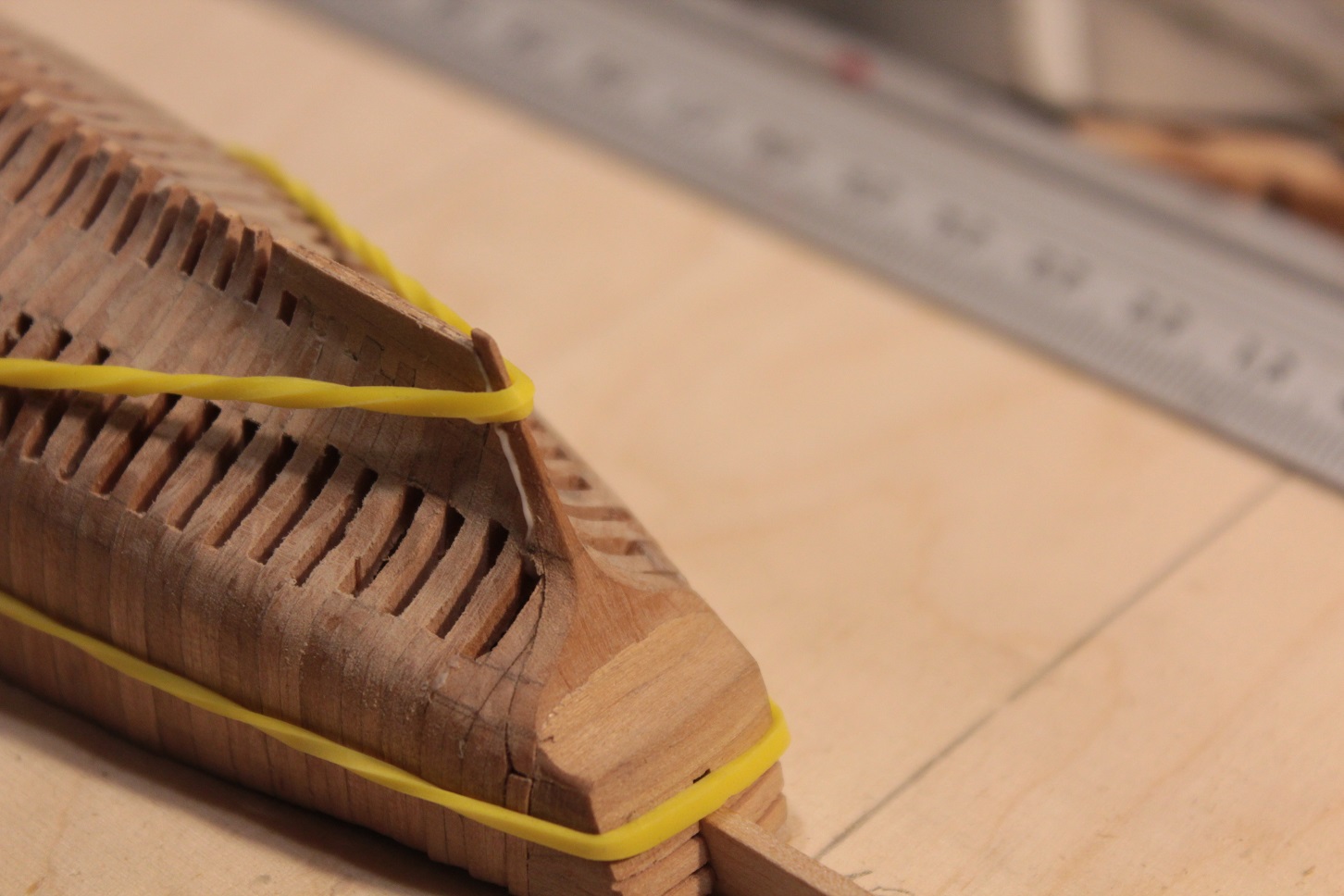

Pasowanie i klejenie do wręg

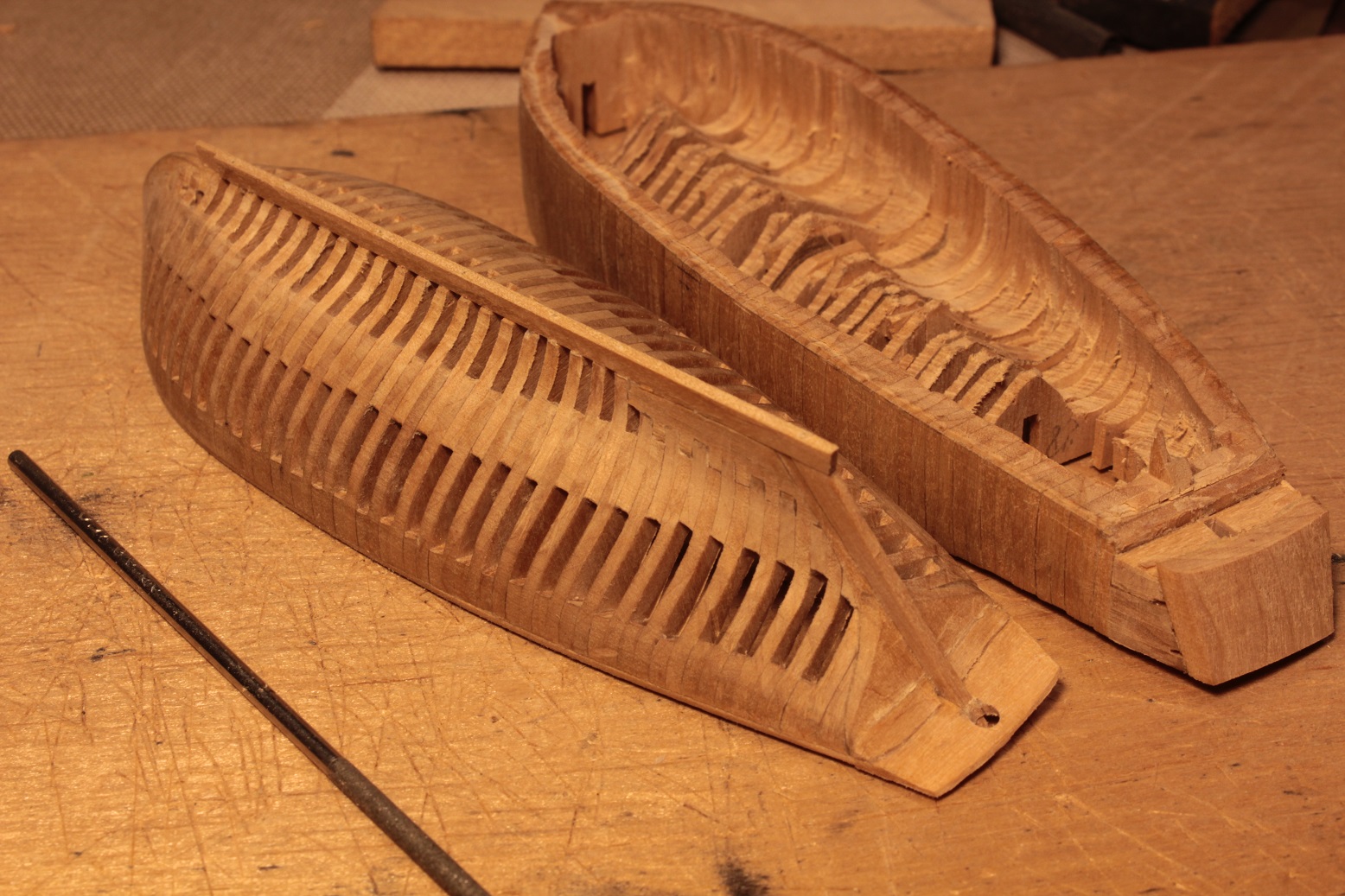

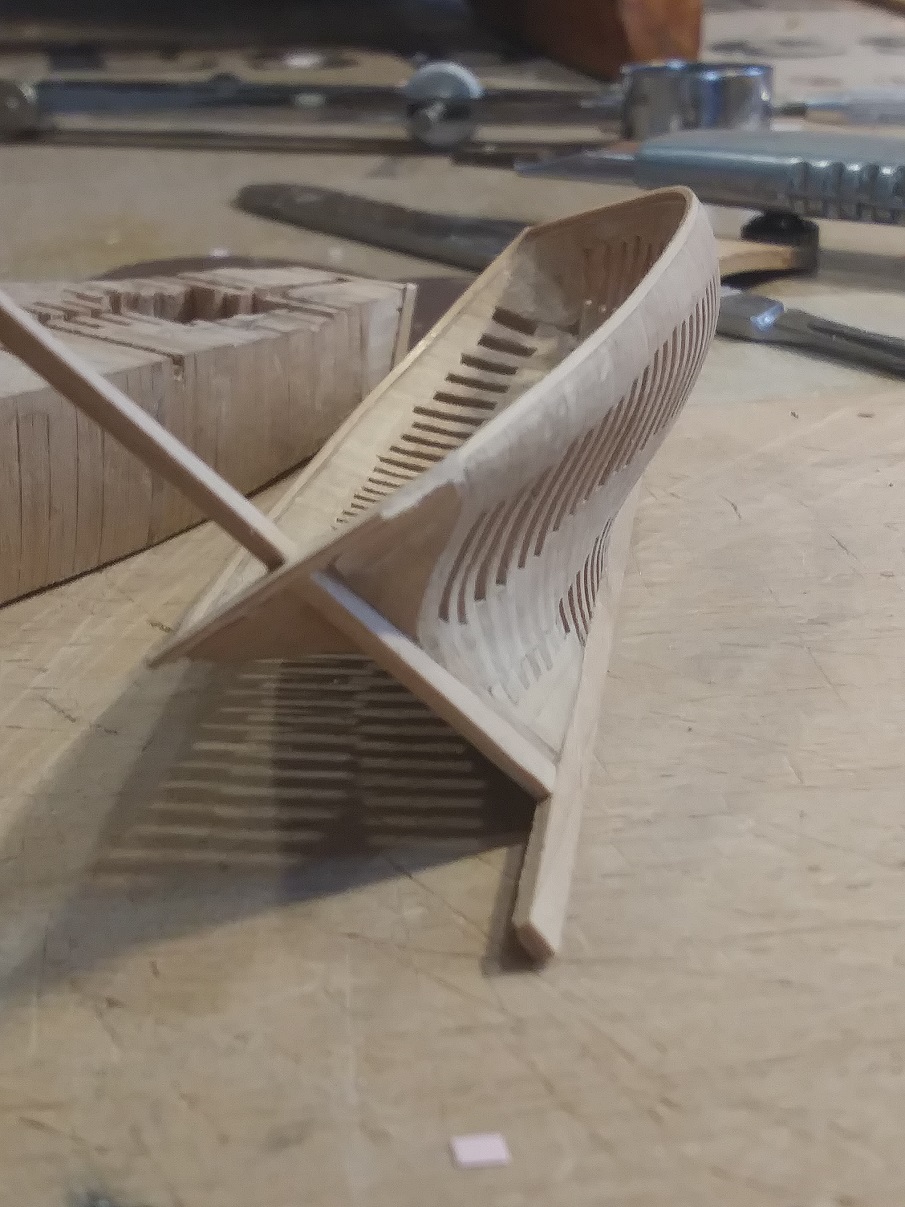

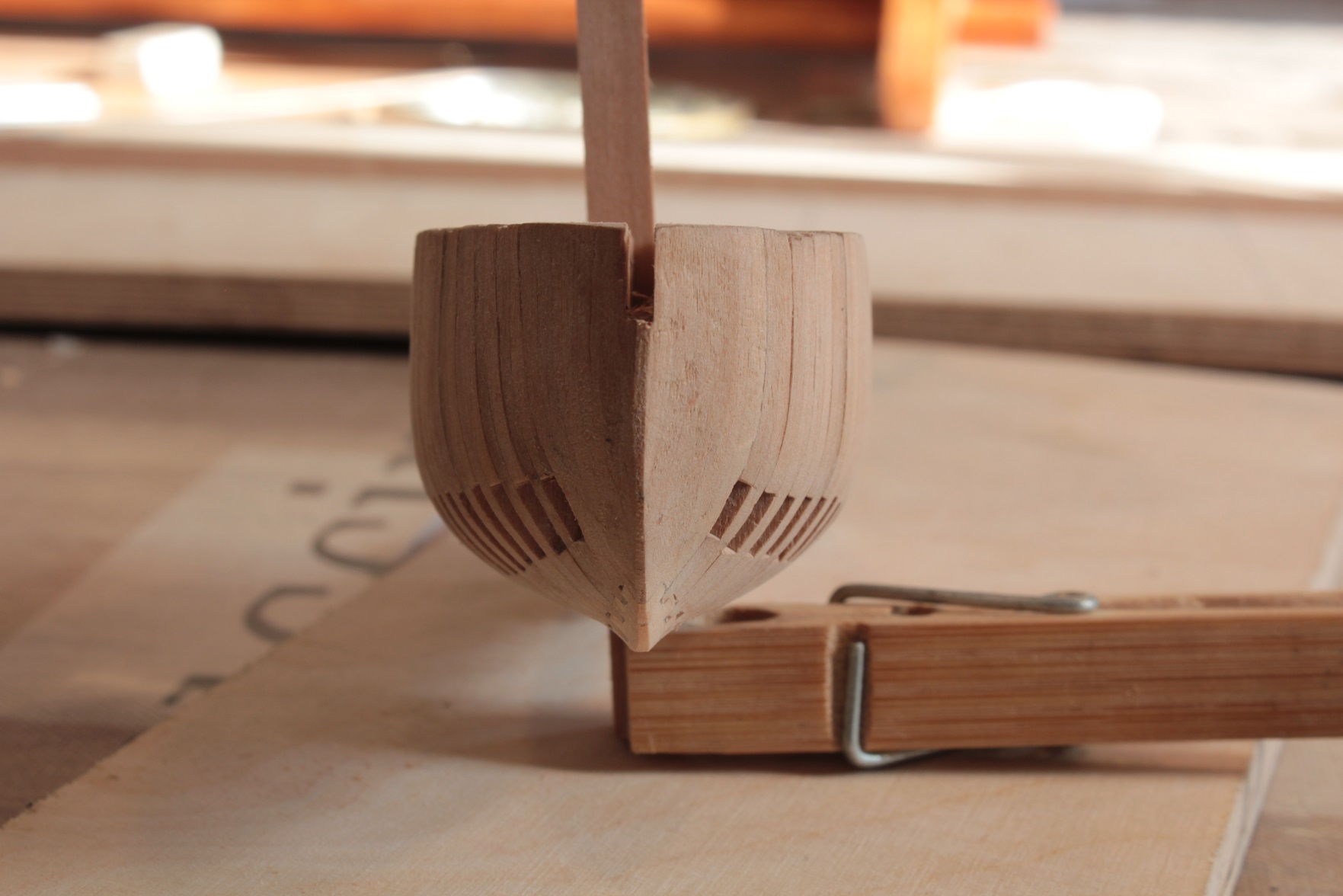

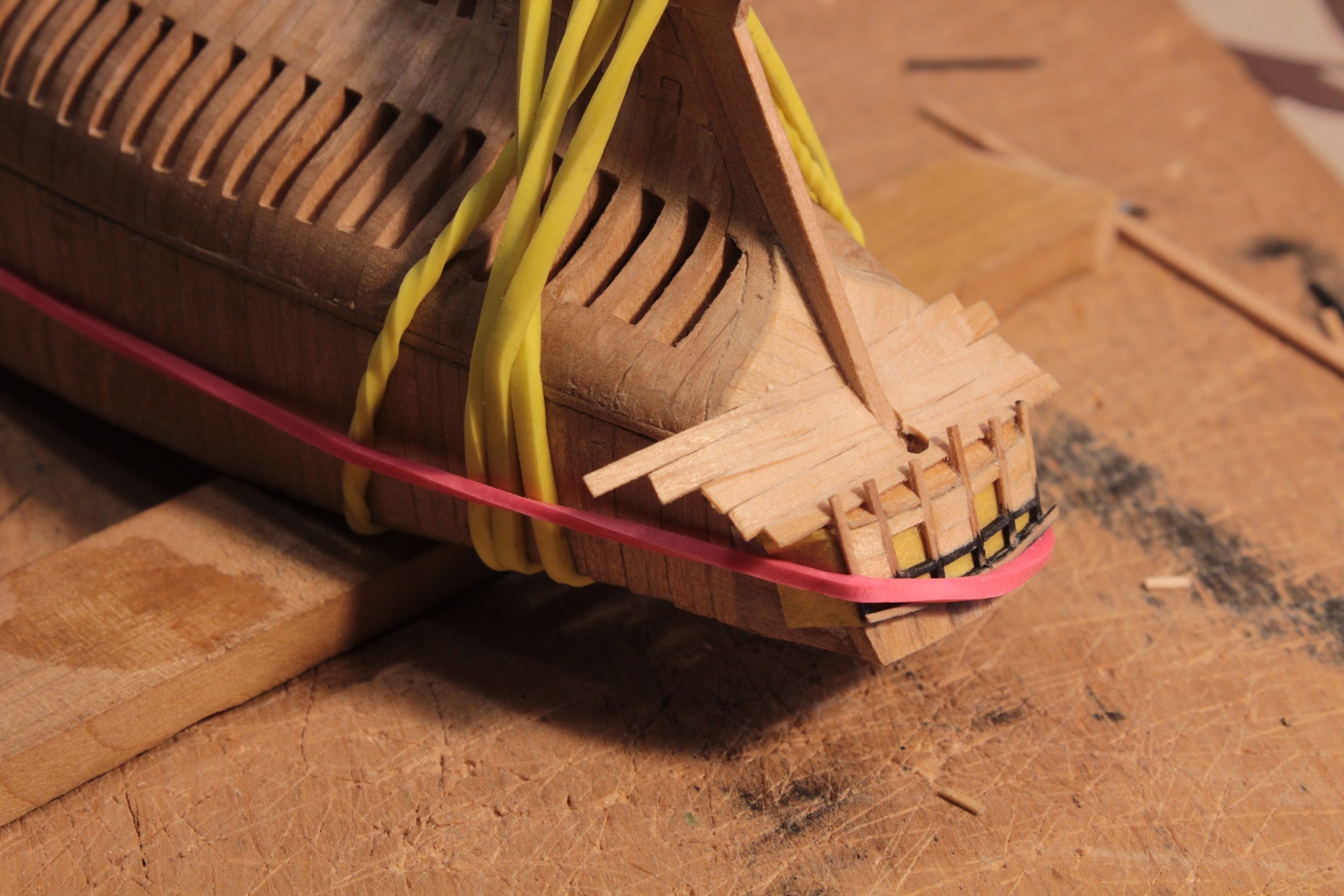

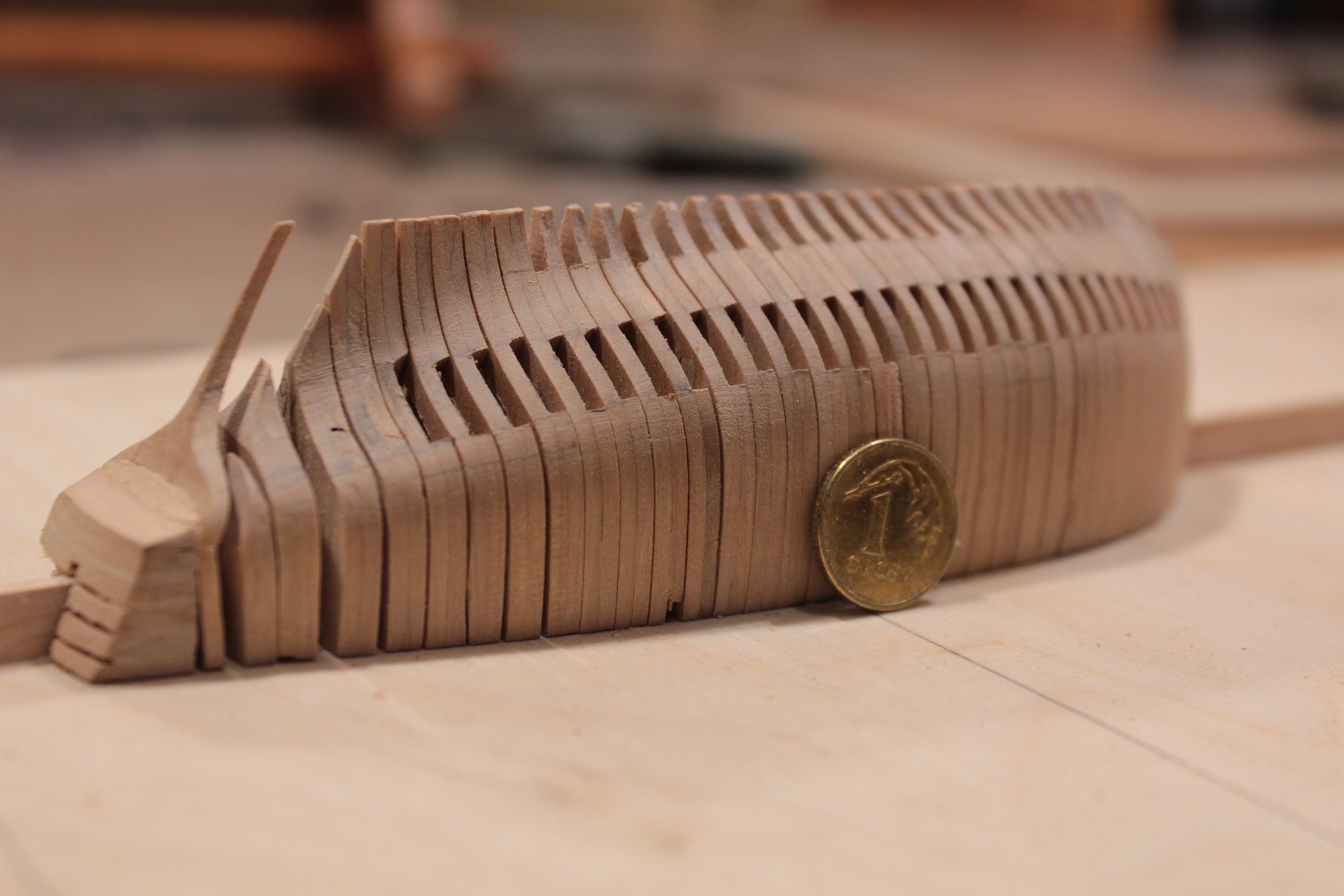

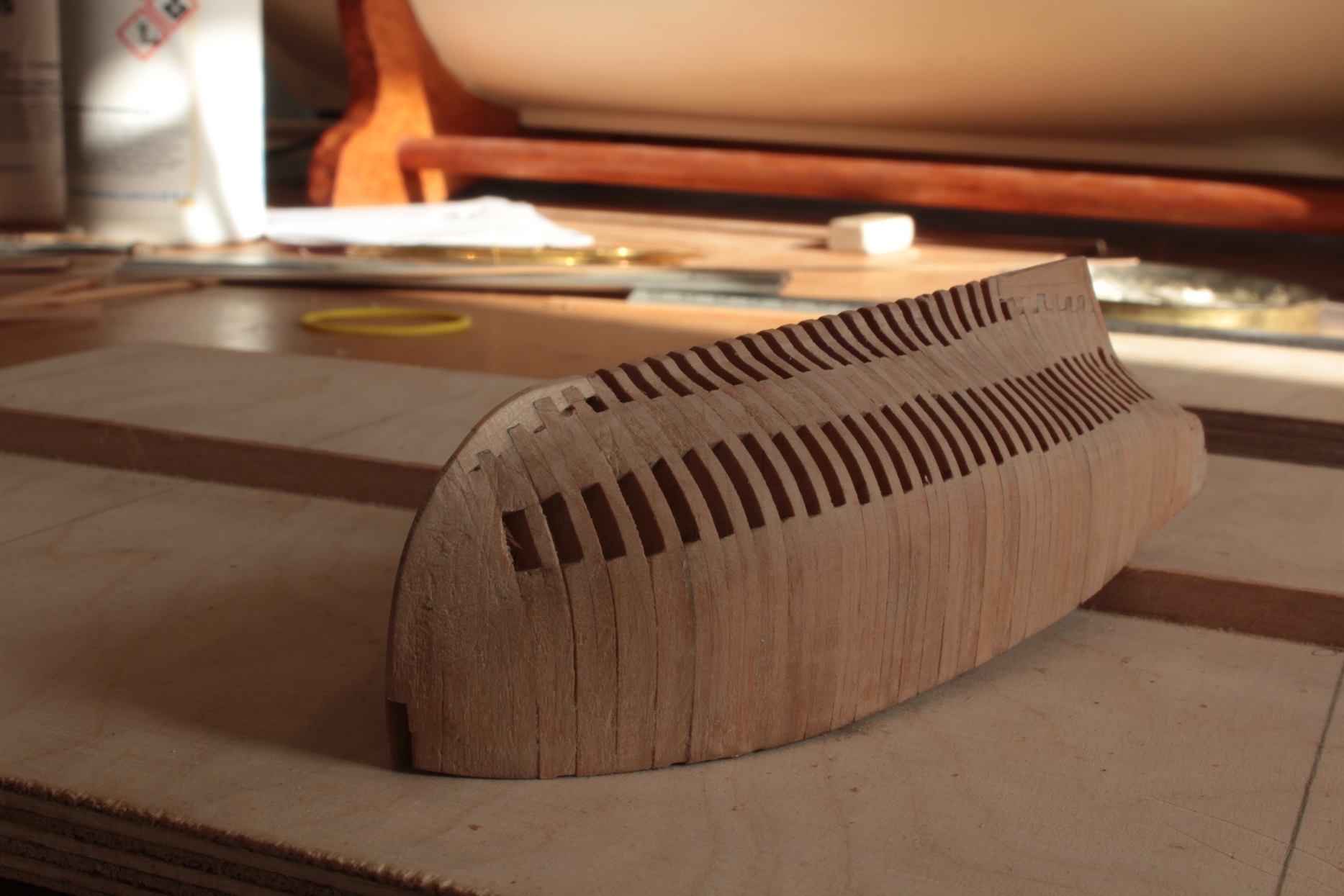

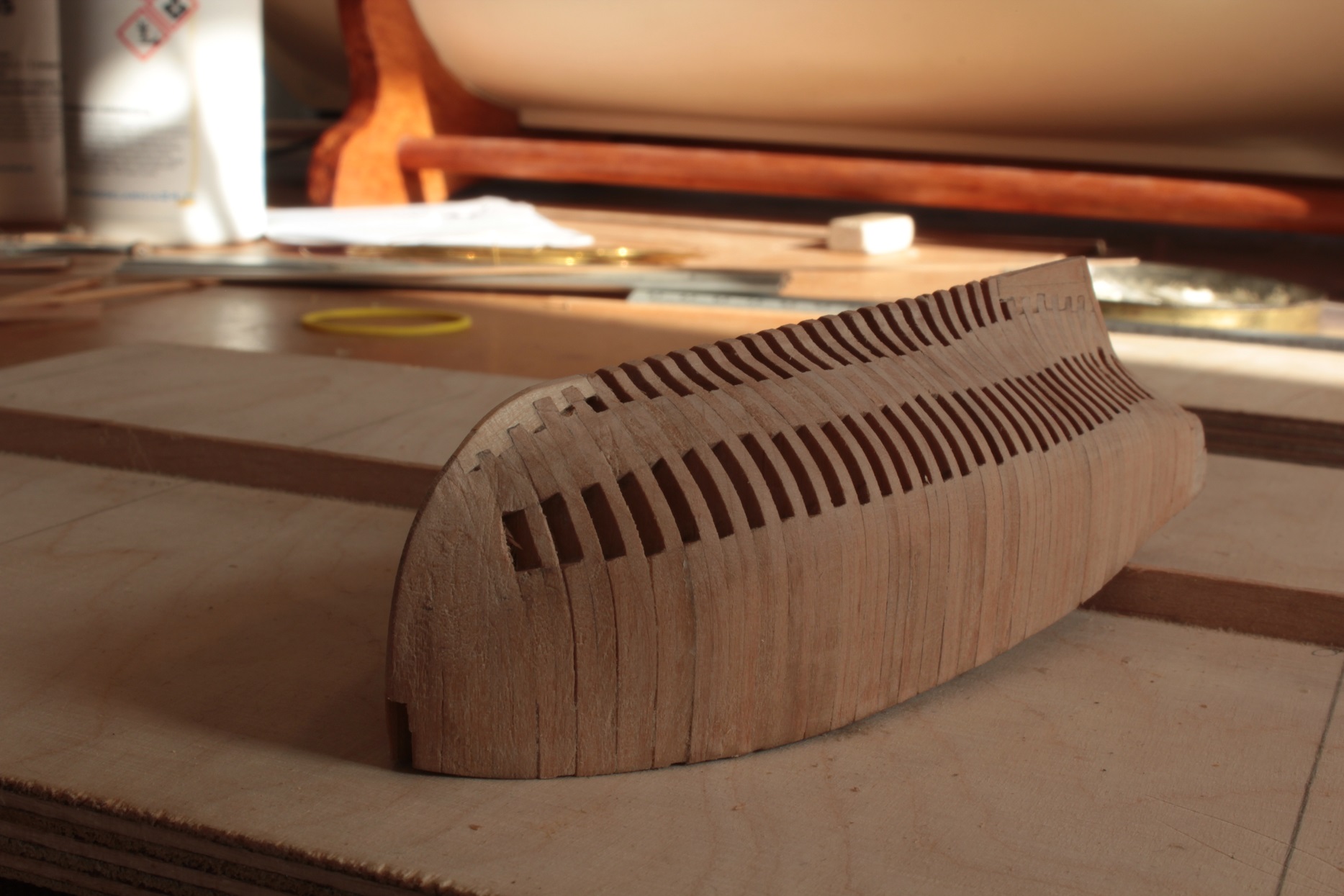

I gotowe
Podobną metodą wykonam stewę dziobową
Awatar użytkownika
mati
Posty: 469
Rejestracja: 04 gru 2010, 21:56

Re: Alert 1777/192

Post autor: mati »

A masz jakąś butelkę po jabolu albo słoik po ogórkach żeby tego pierdka schować? :lol: :lol:

EDIT:

Przypomniało mi się coś... :lol:

Znasz tę publikację?

Zrzut ekranu 2021-02-27 o 09.09.13.png

Polecam... fajnie opisane.


A tu bardziej rozbudowane o jego techniki itp.

Zrzut ekranu 2021-02-27 o 09.36.06.png
The world is yours...
Awatar użytkownika
oksal
Posty: 1793
Rejestracja: 04 gru 2010, 21:55

Re: Alert 1777/192

Post autor: oksal »

Mateusz, dzięki za info o książkach. Tę drugą już w nocy zamówiłem, nic nie szkodzi, że używana. Rok wydania 1988, akurat wtedy na dwa lata do woja mnie wzięli. Było minęło.

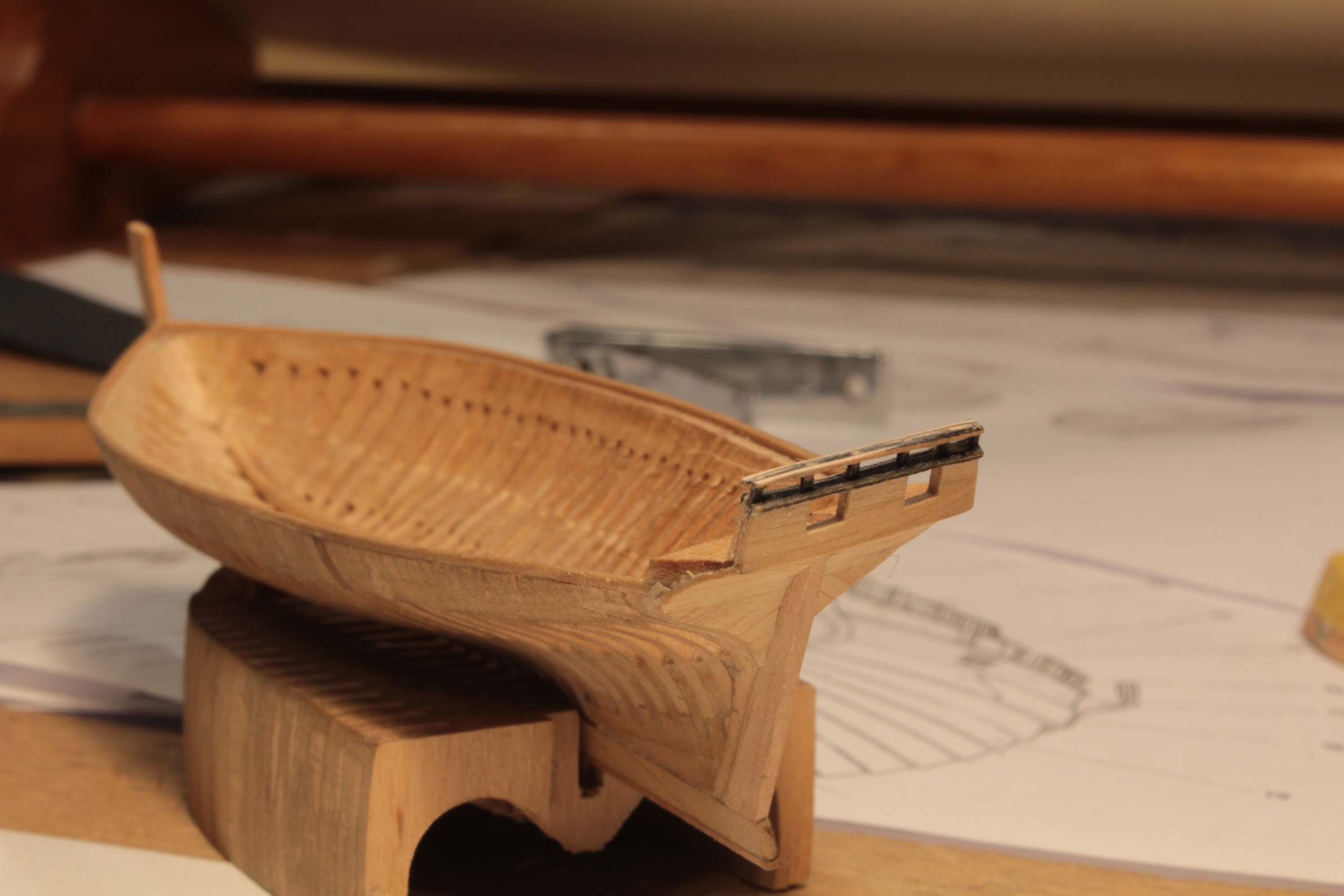

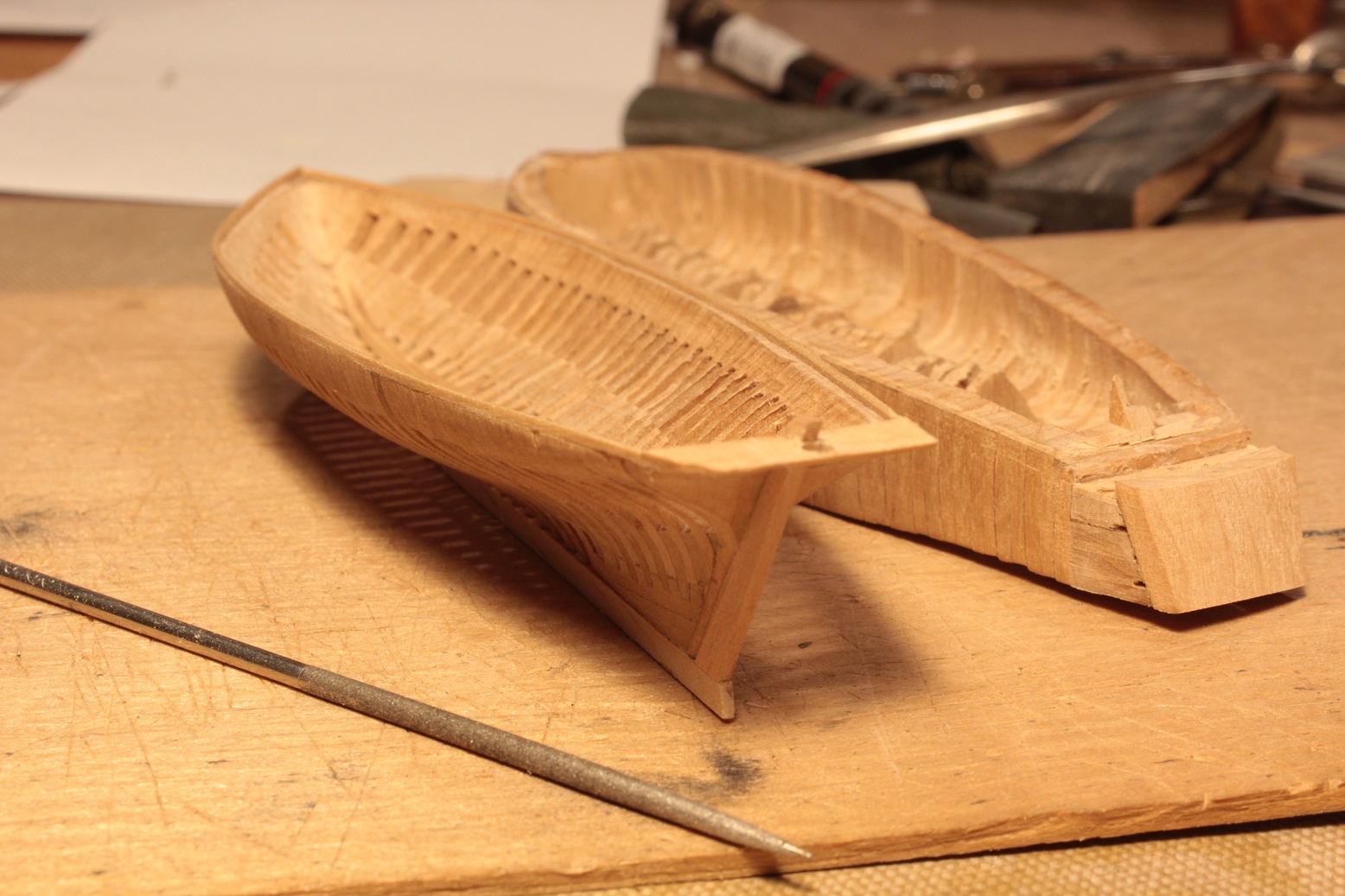

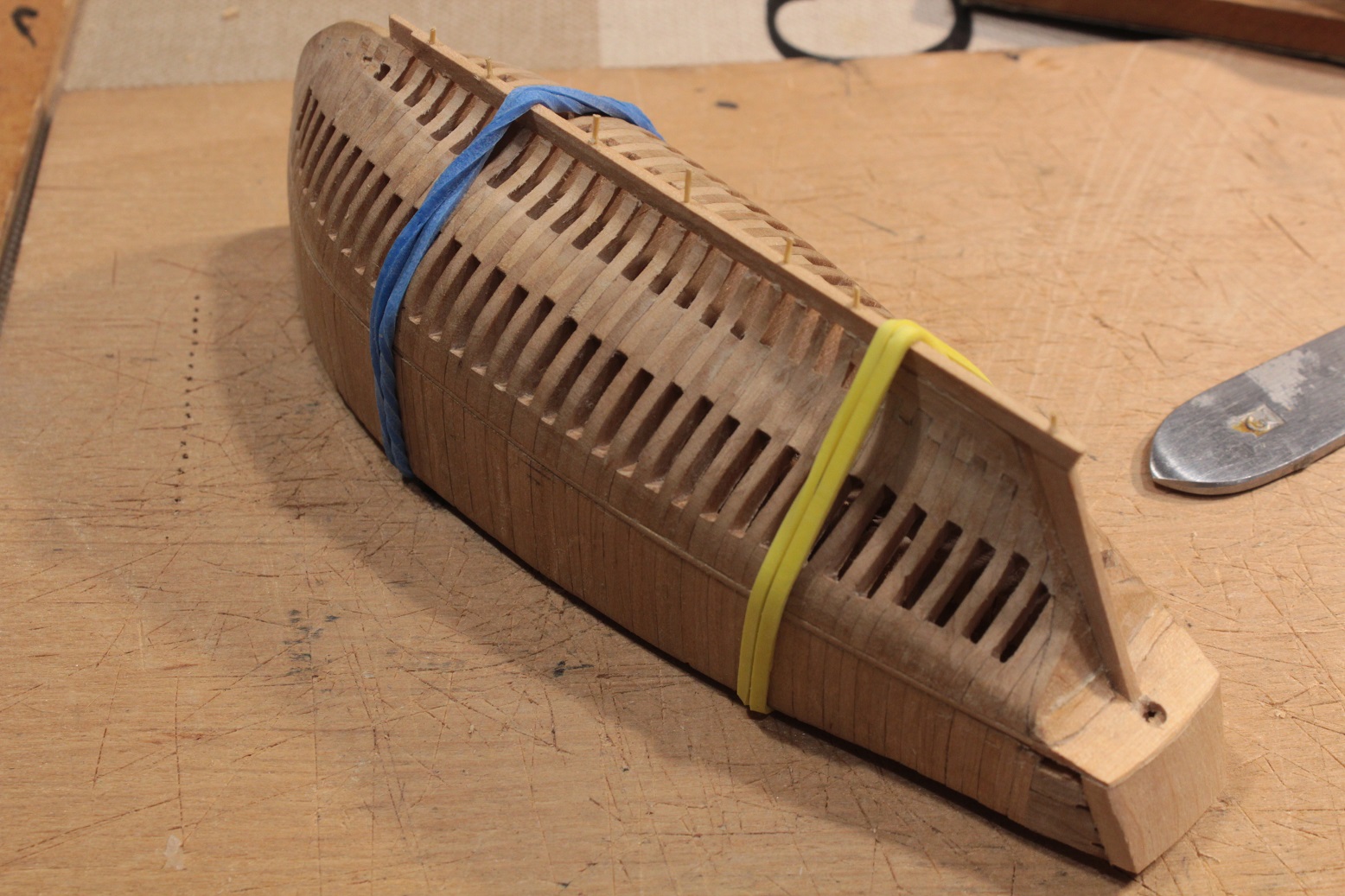

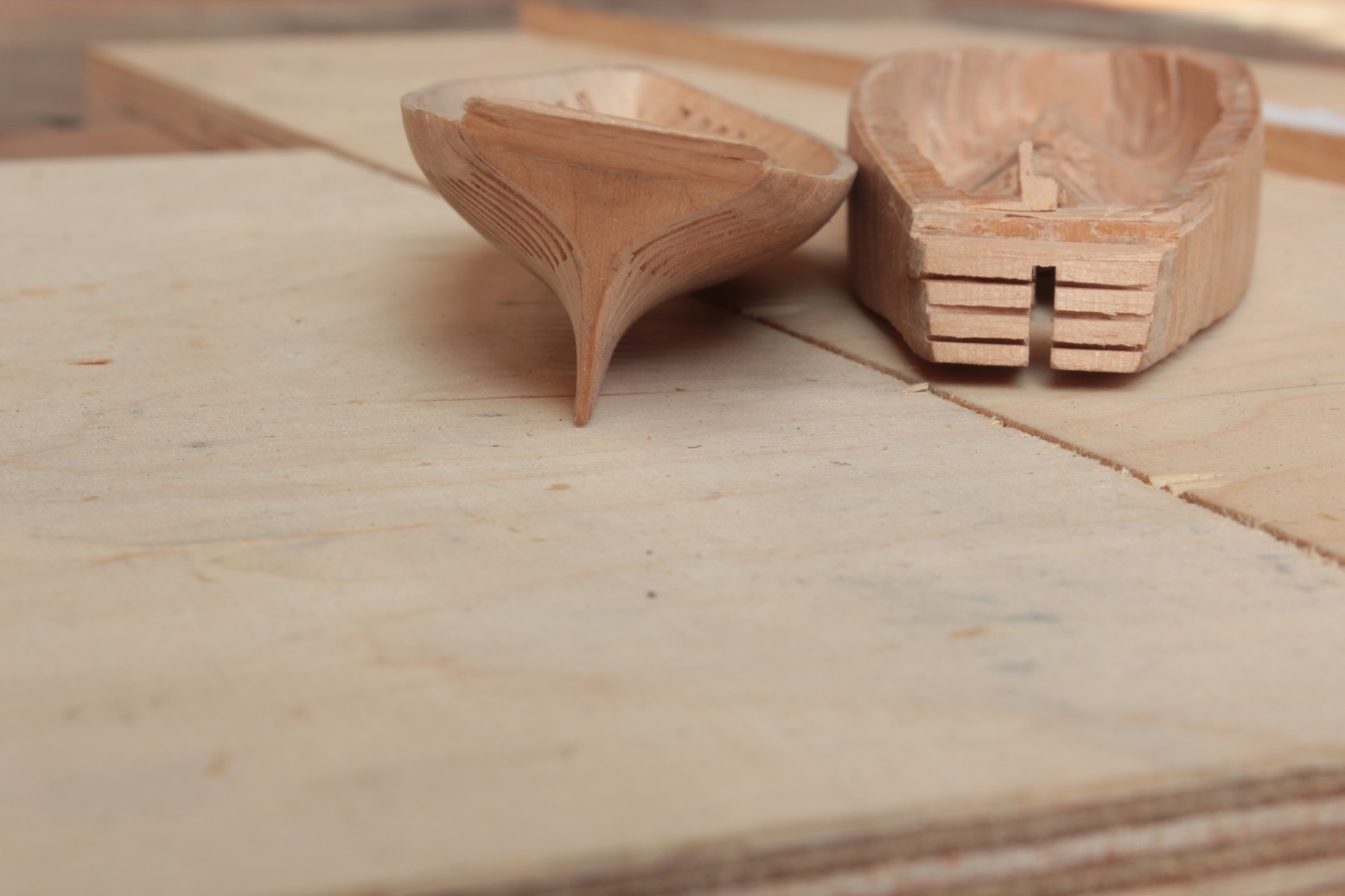

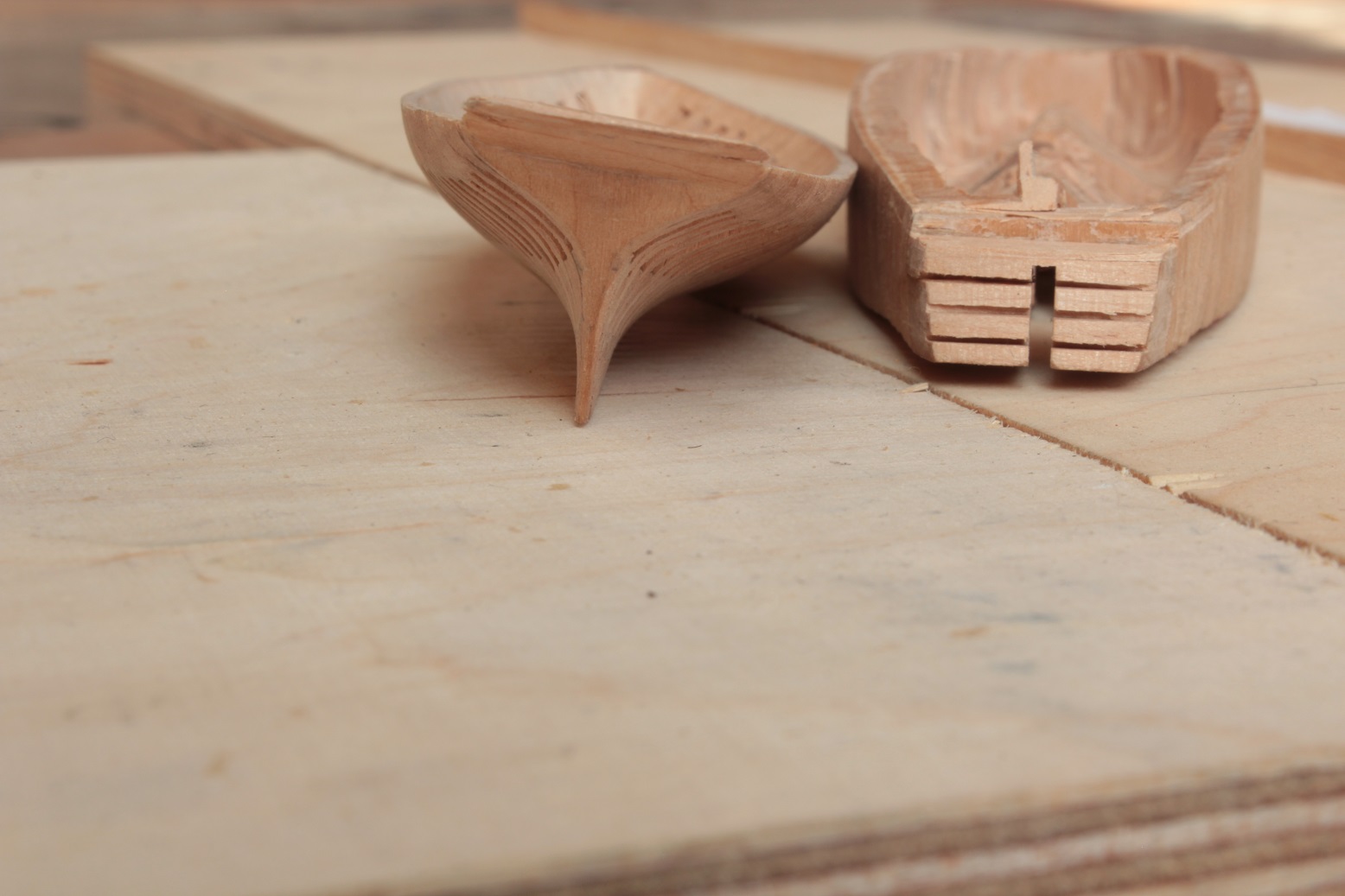

A poniżej dziób Alerta. Muszę przyznać, że miałem z nim większe kłopoty niż z rufą. W końcu zrobiłem go z jednego kawałka drewna. W tej skali to powinienem napisać: z okrucha odpadu drewna, jakich masę każdy z nas na przykład spala w piecu.
Załączniki
Awatar użytkownika
sotter
Posty: 30
Rejestracja: 07 lut 2014, 18:35

Re: Alert 1777/192

Post autor: sotter »

Dziubek elegancki. Książka McCafferego super chociaż między Bogiem, a prawdą to poza niezwykłymi umiejętnościami autora nie bardzo jest co podpatrzeć. Po prostu niepradopodobny skill. Widać też istotna różnicę w technice - pan Reed mistrz ale na bardzo dużą skalę używa plastiku, mas plastycznych etc. McCaffery odrzuca taki materiał jako bezwartościowy kolekcjonersko.

Będziesz wykorzystywał tylko olchę w dalszych pracach?
