HMS Victory 1:96

Dział poświęcony modelarstwu kartonowemu i kartonowo-fornirowemu plus inne techniki pokrewne
ODPOWIEDZ
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

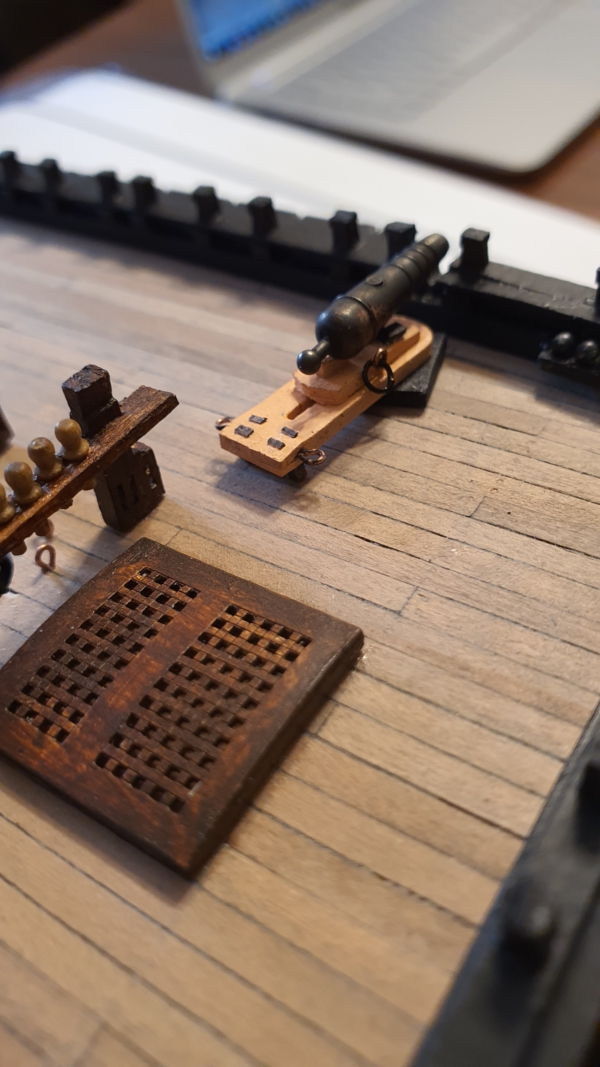

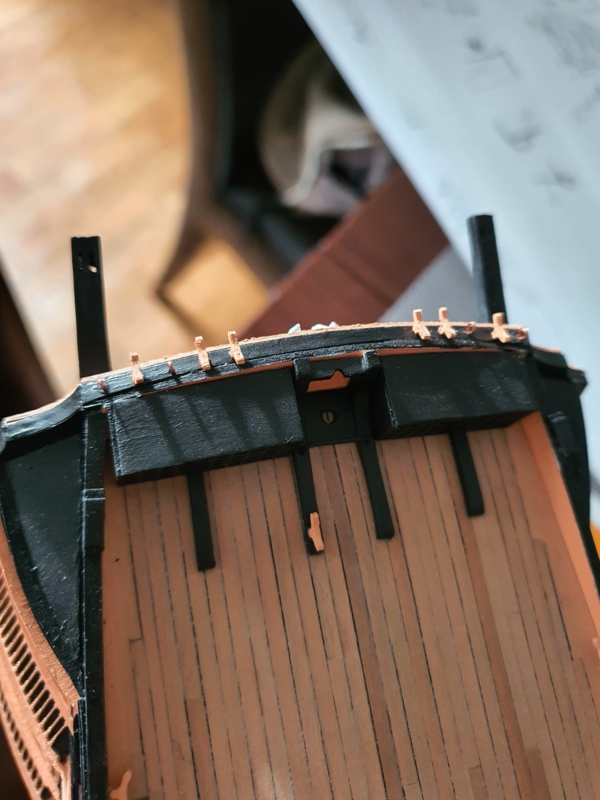

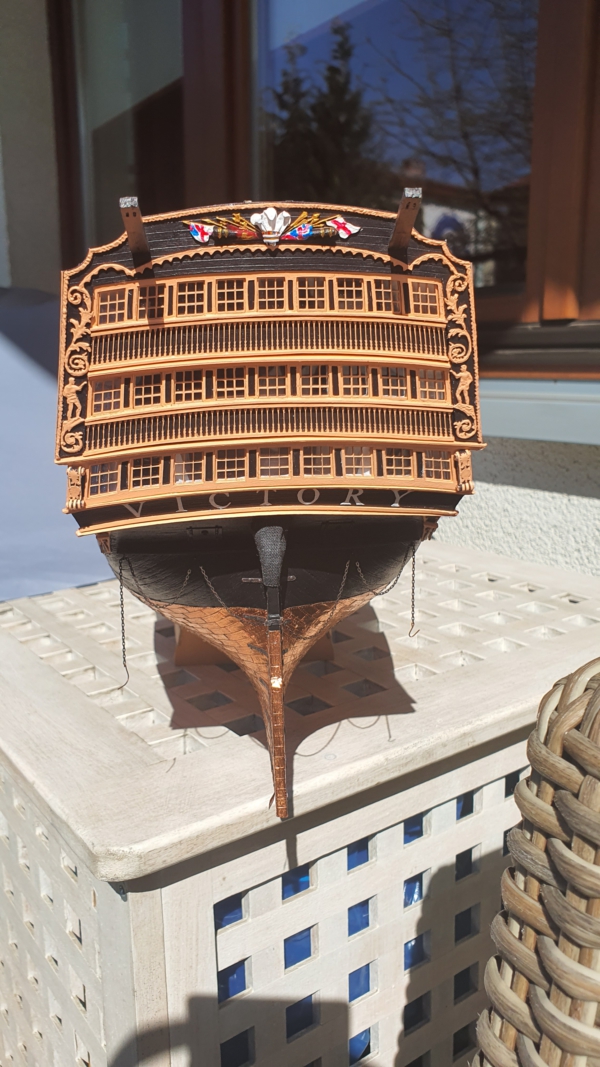

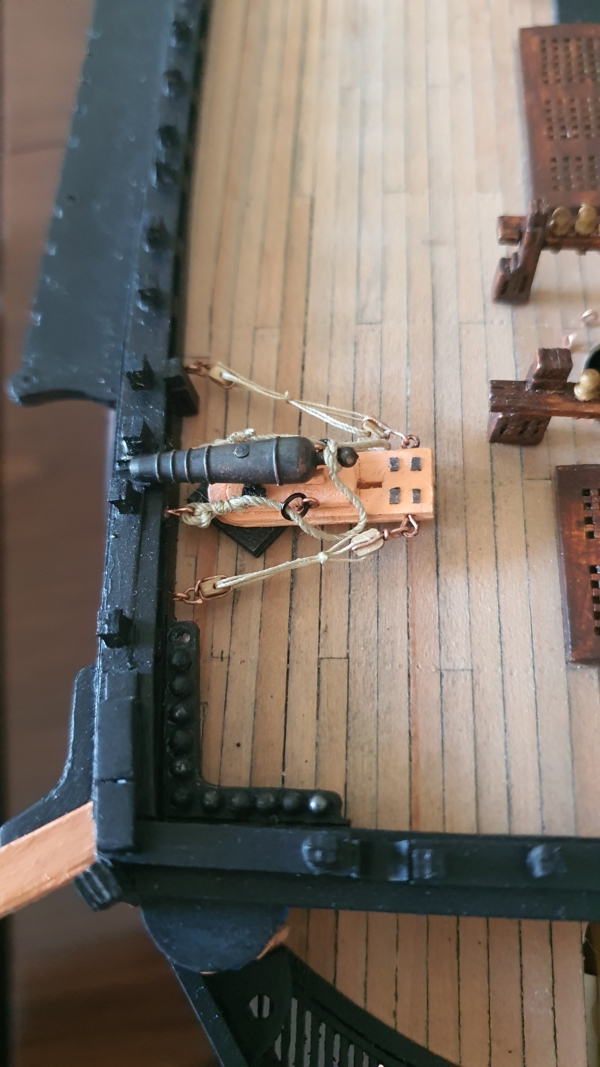

Zamocowane belki na rufie oraz kanonady
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

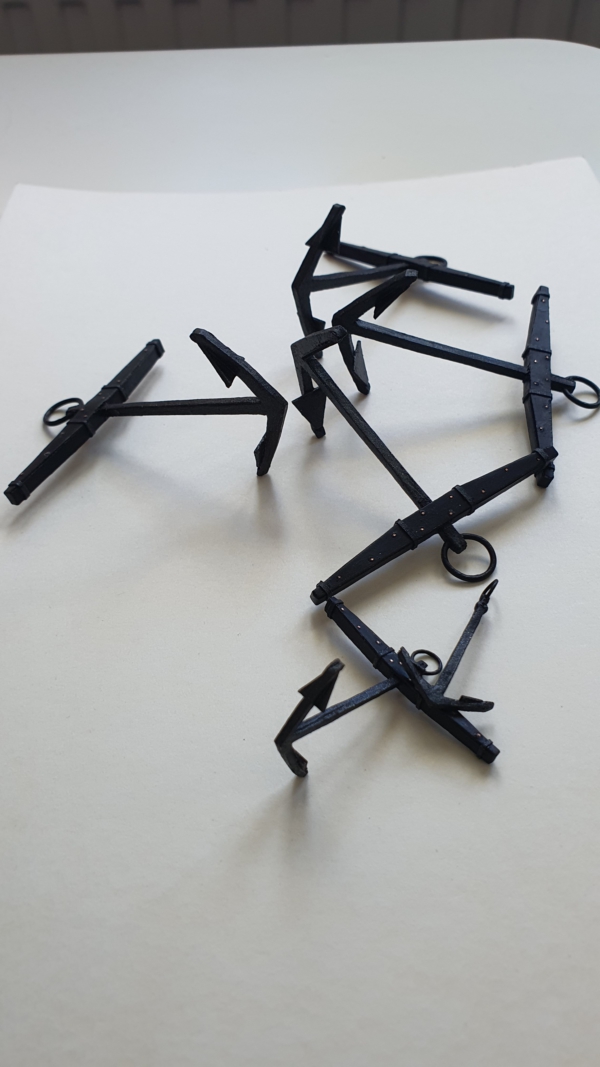

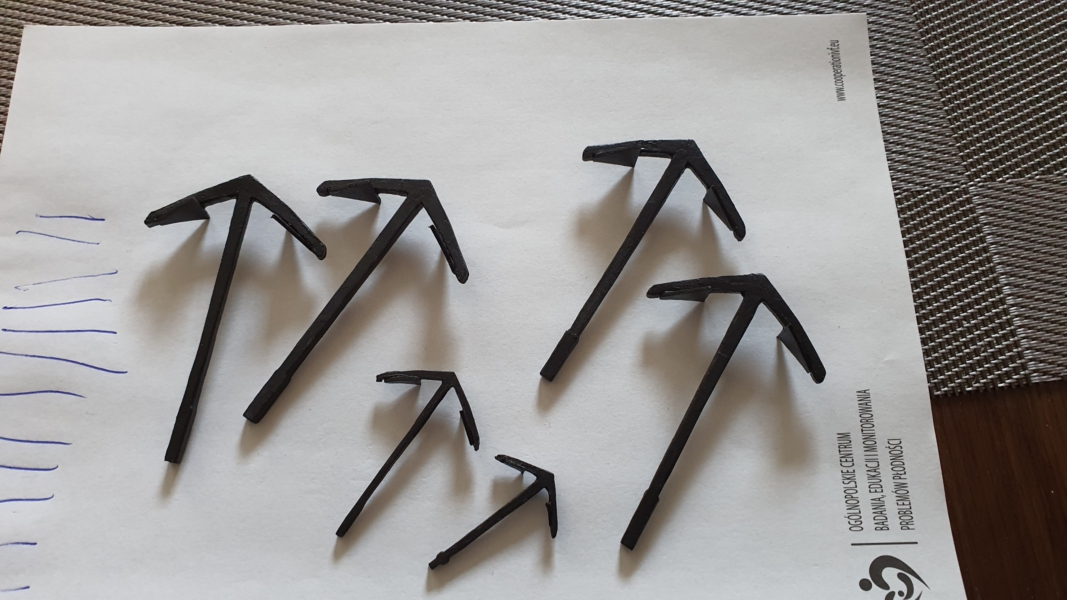

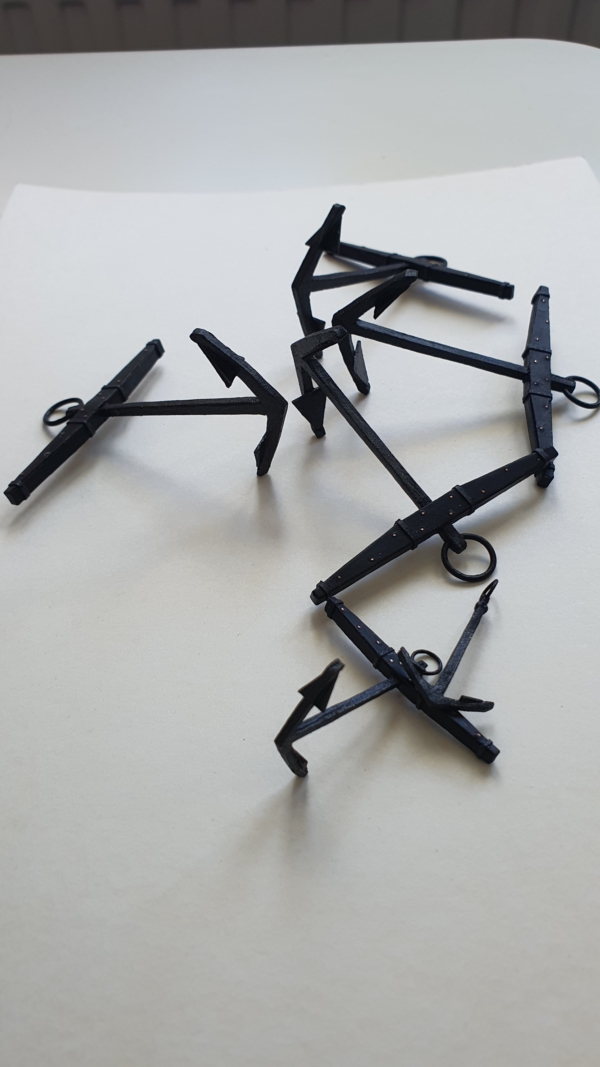

Kotwice, sztuk 6.

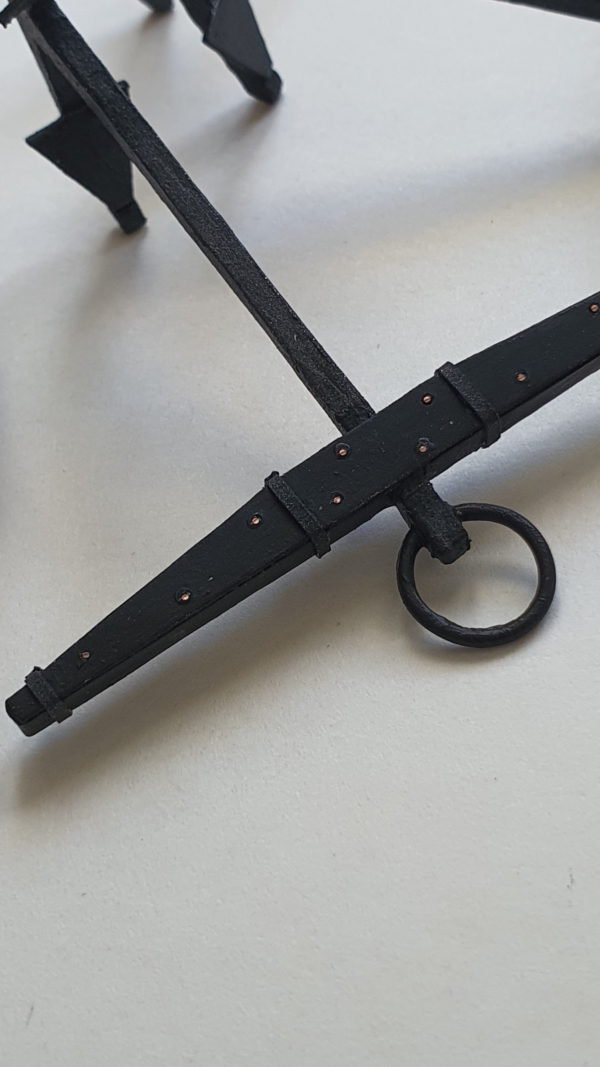

Zdecydowałem się zrobić imitację gwoździ, tak jak było zaprojektowane w wycinance. Gwoździe to drut mosiężny, 0,3mm.
Do najmniejszej kotwicy dorobię jeszcze ramię z drutu, tak jak jest opisane w Anatomy
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

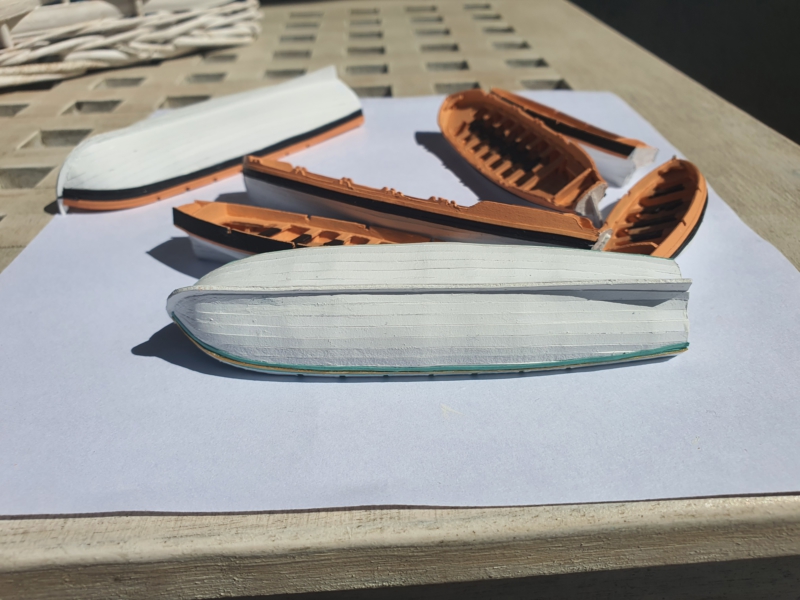

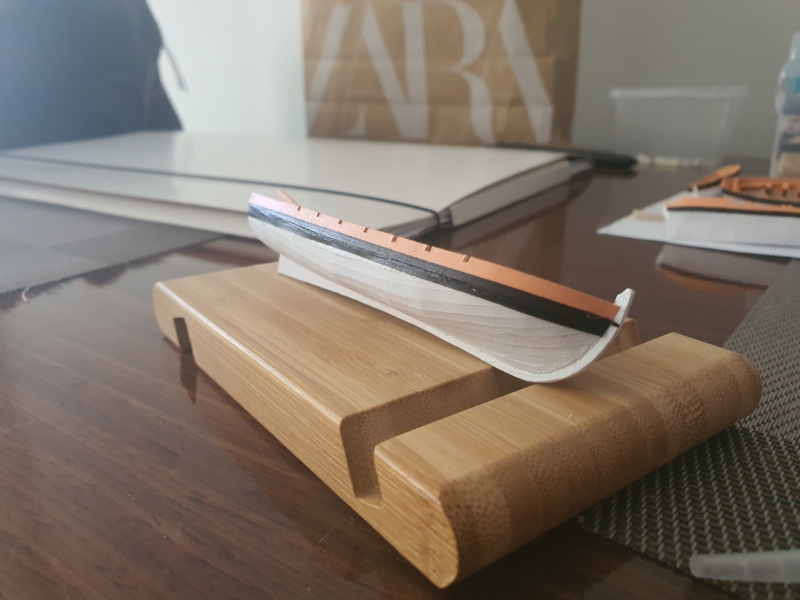

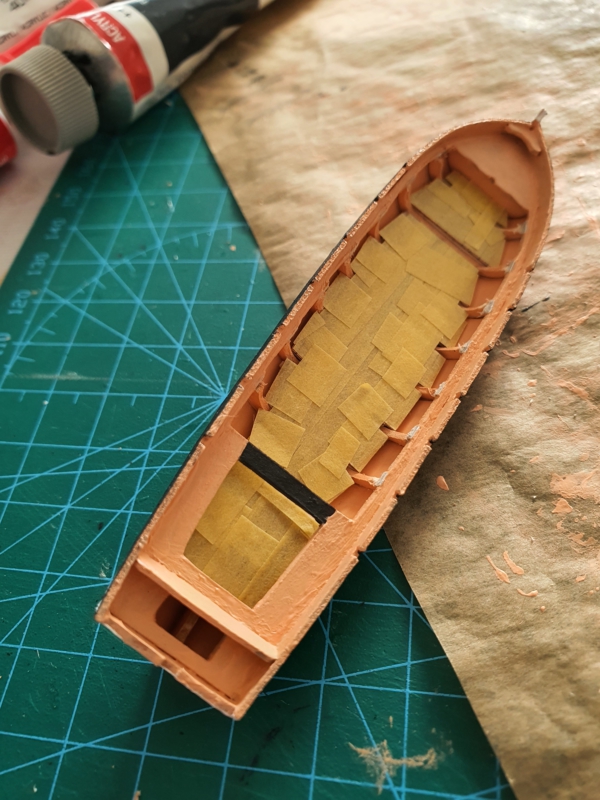

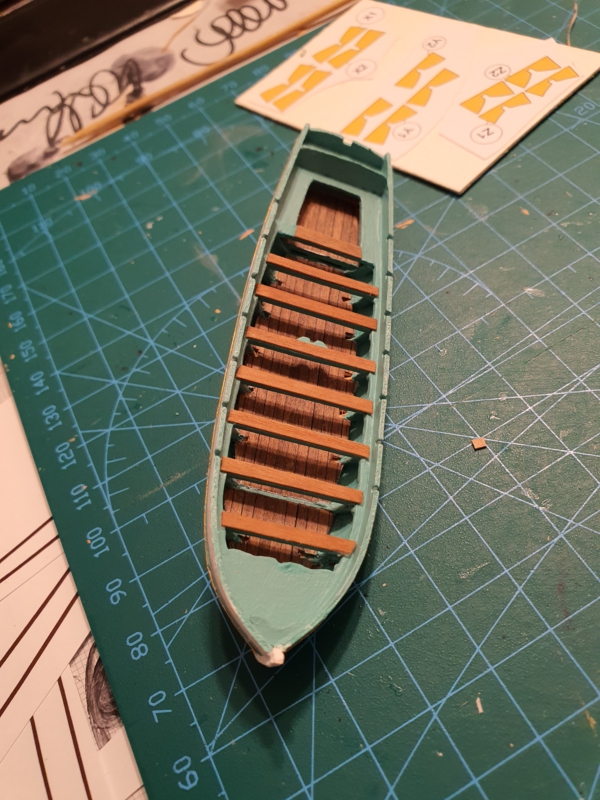

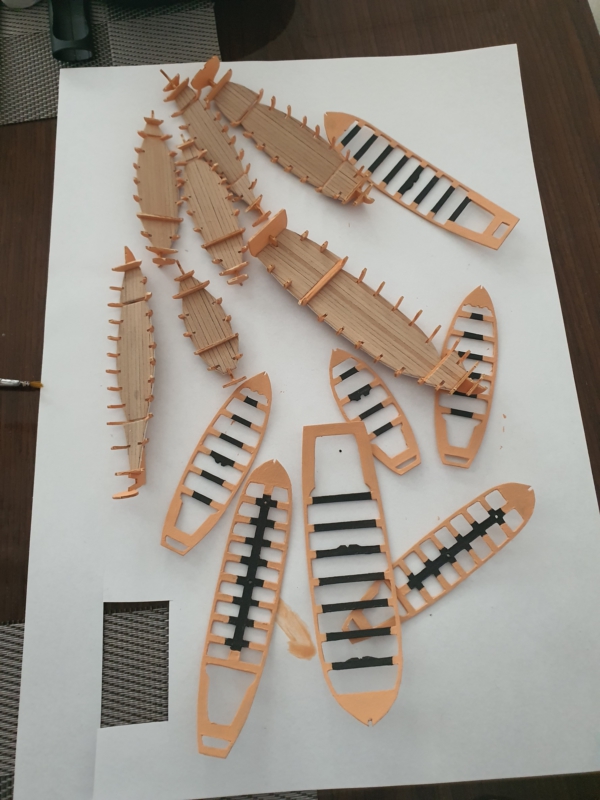

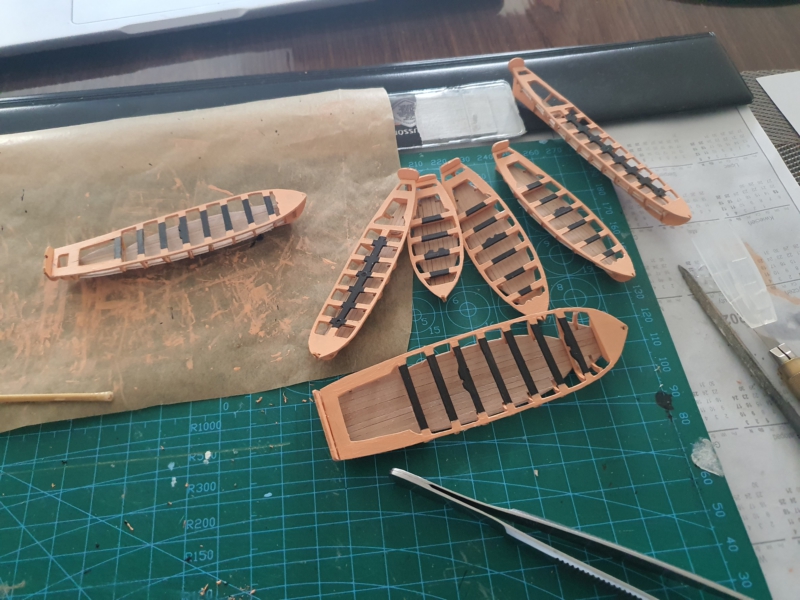

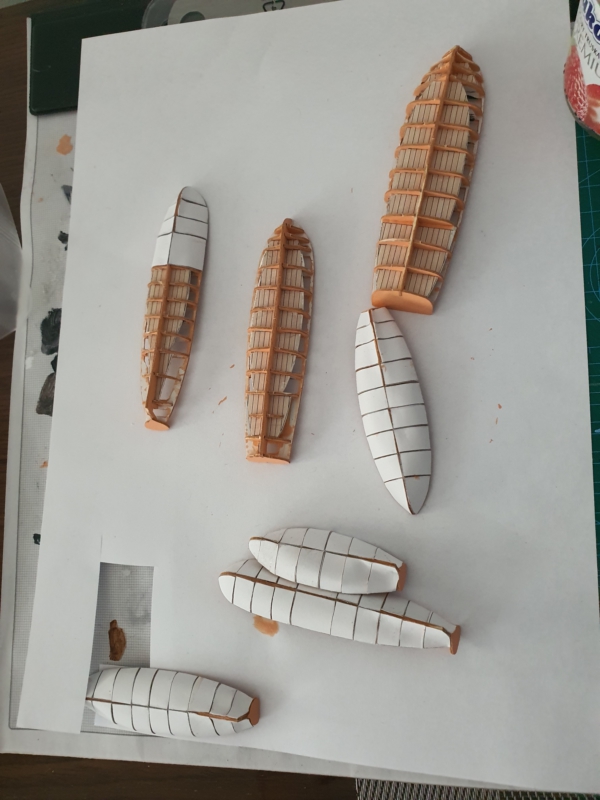

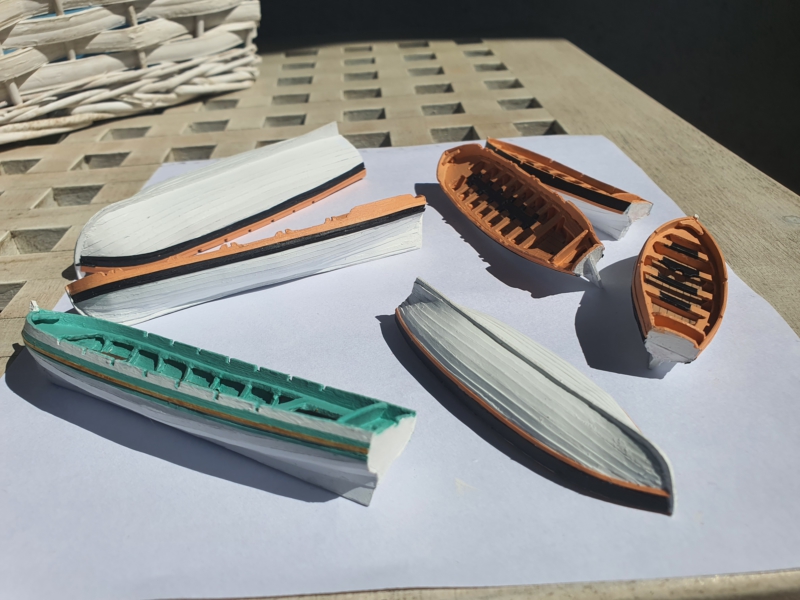

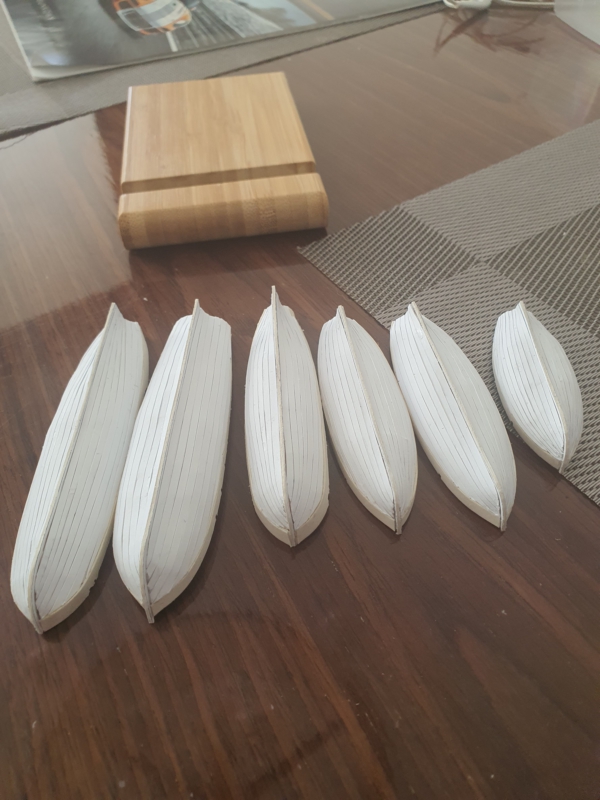

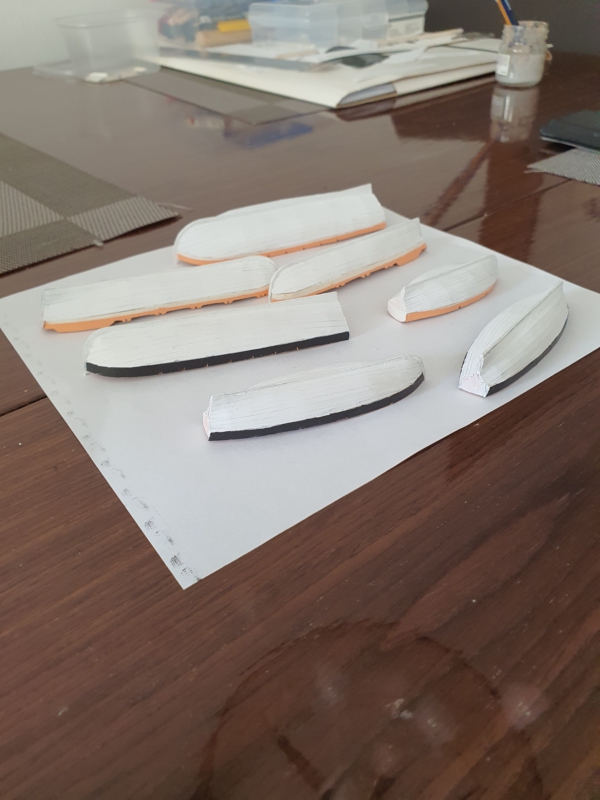

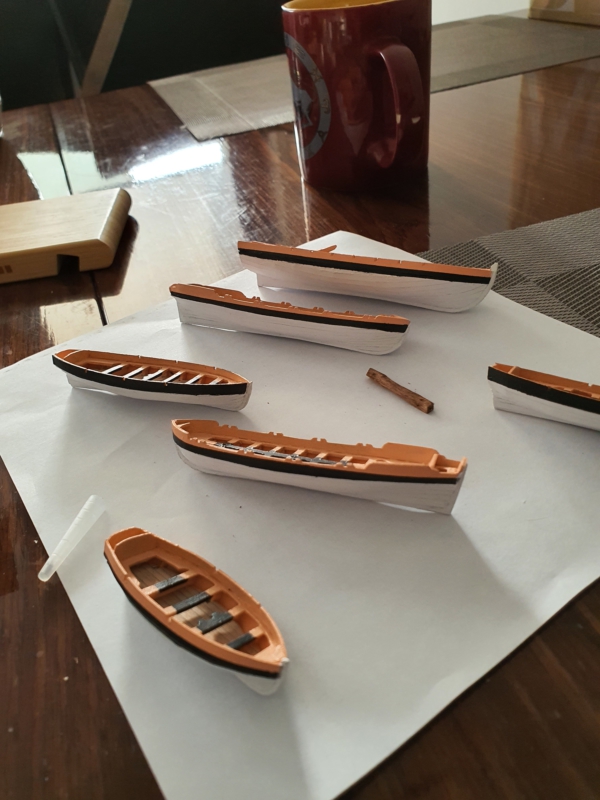

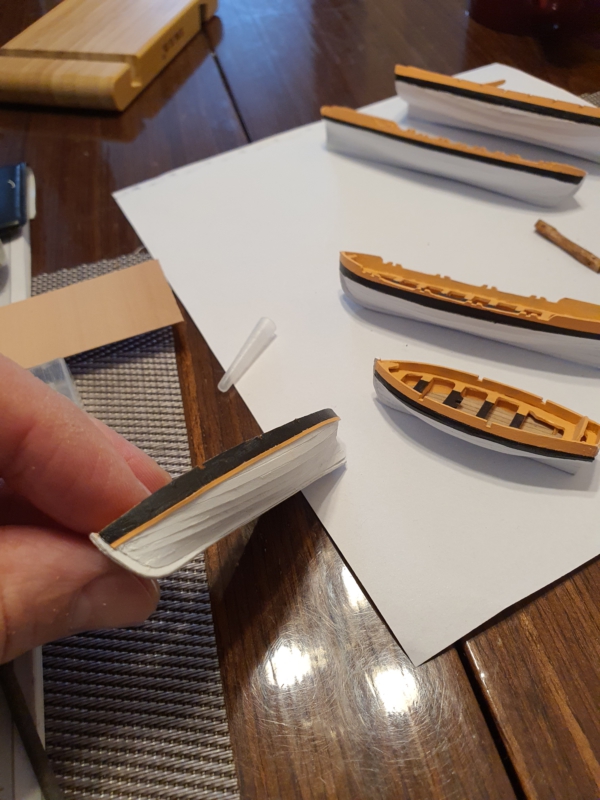

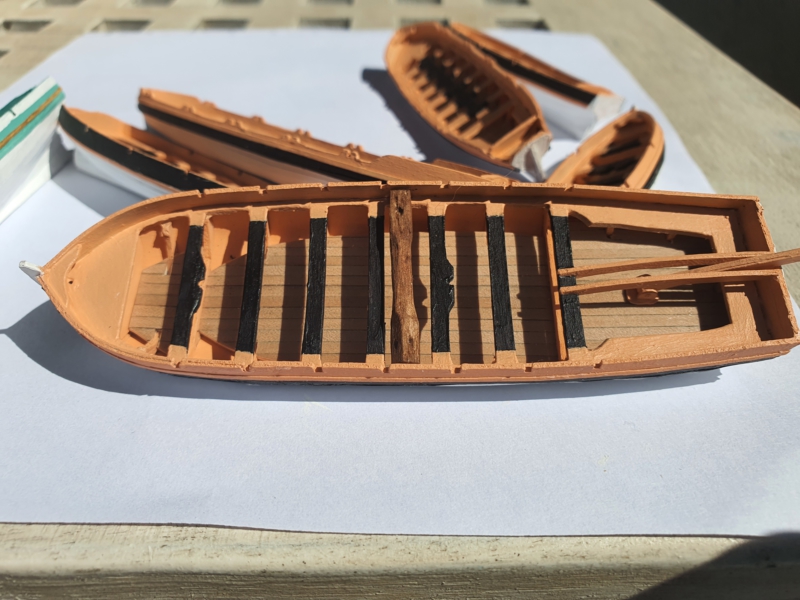

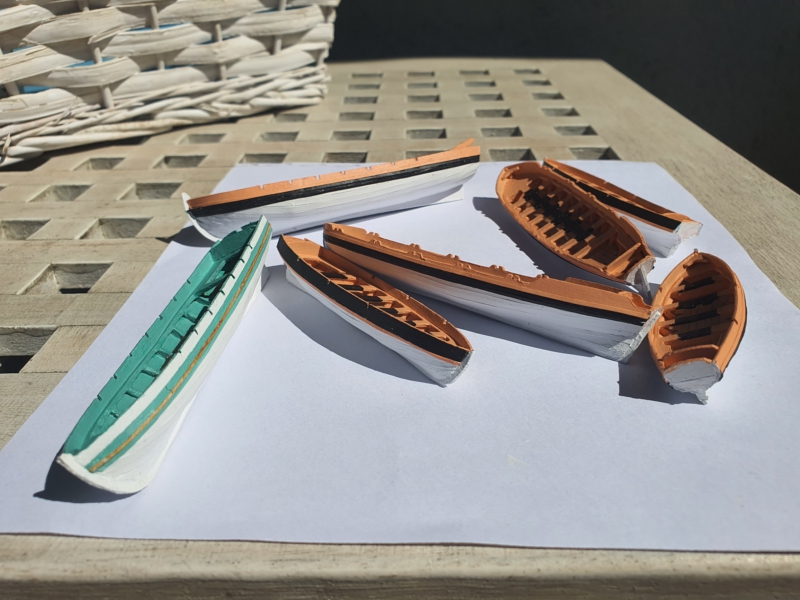

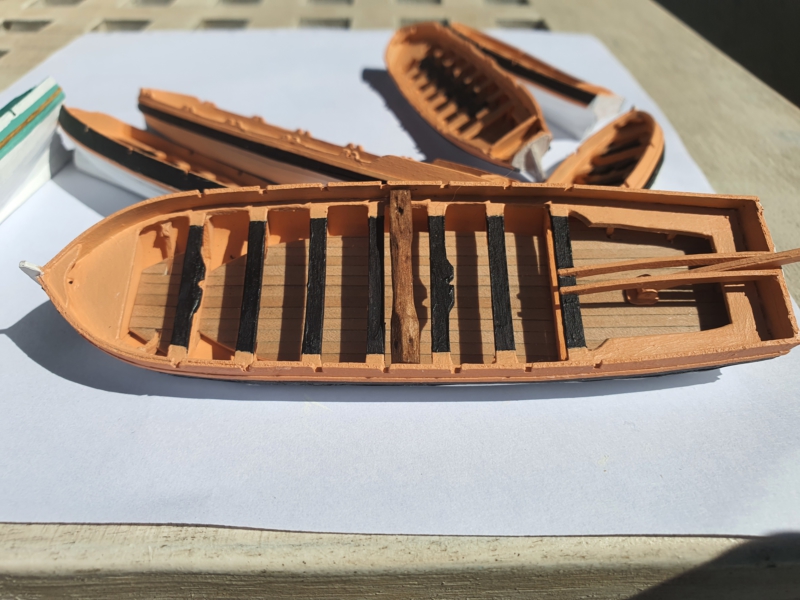

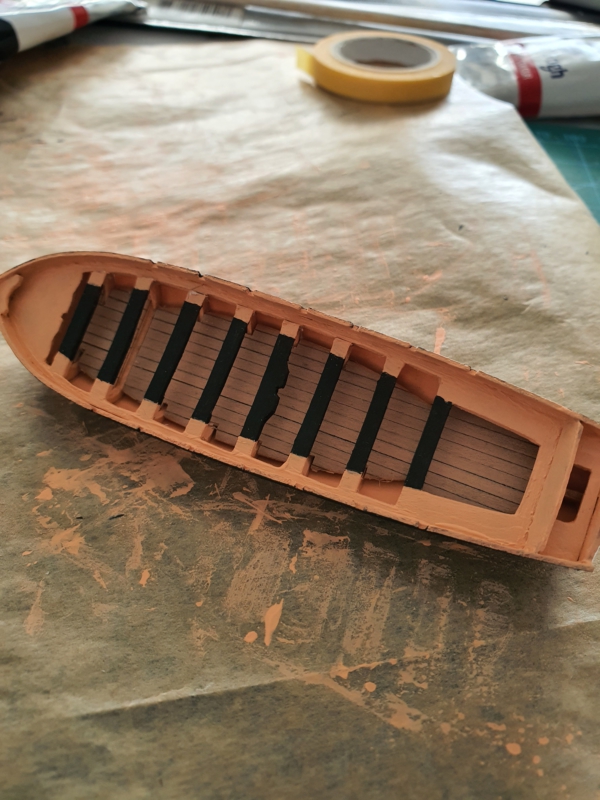

Szalupy!

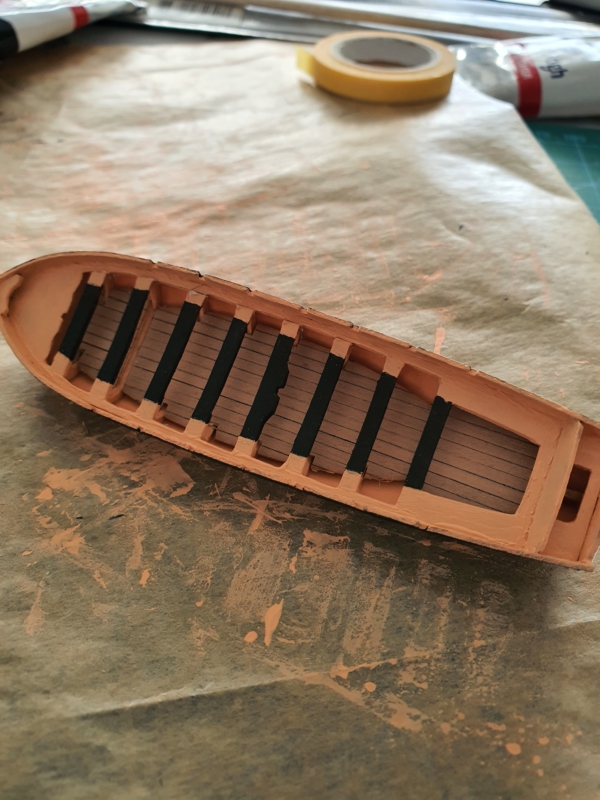

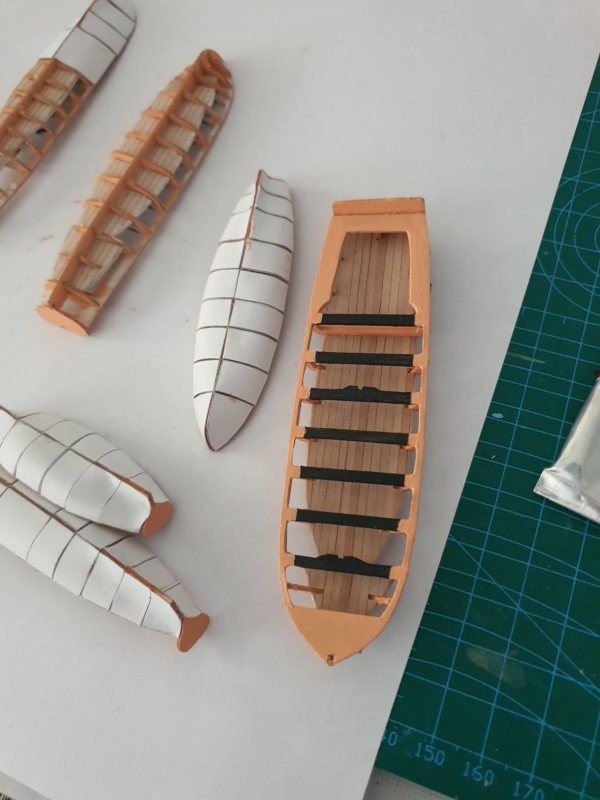

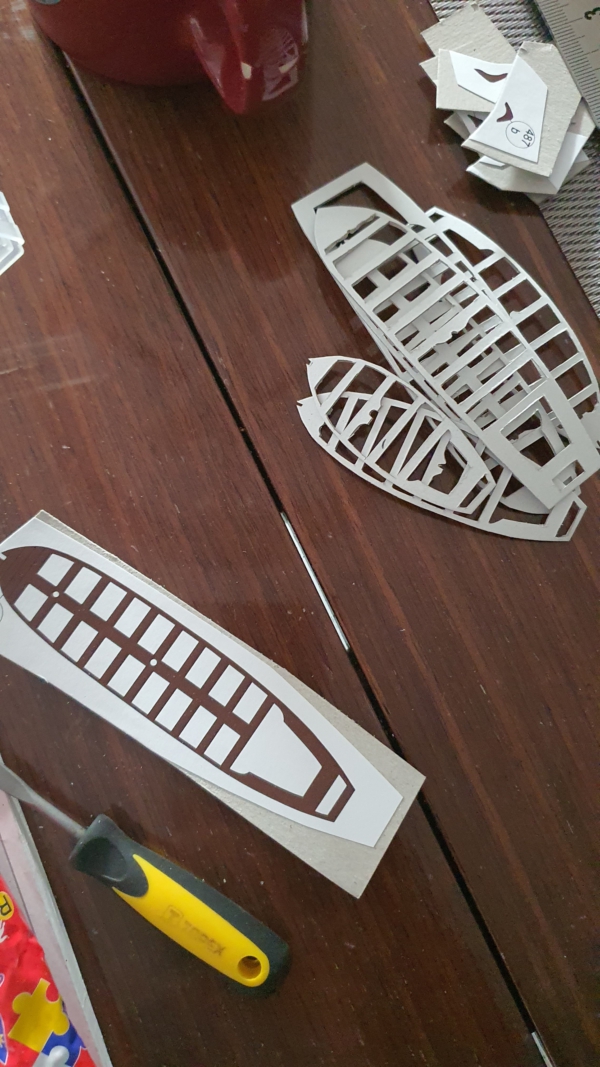

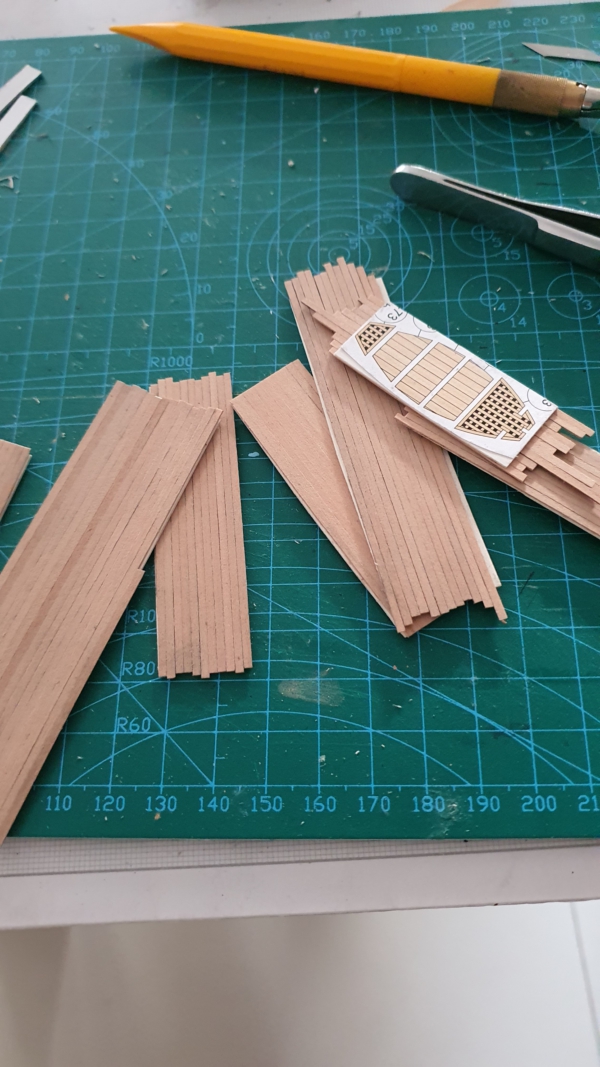

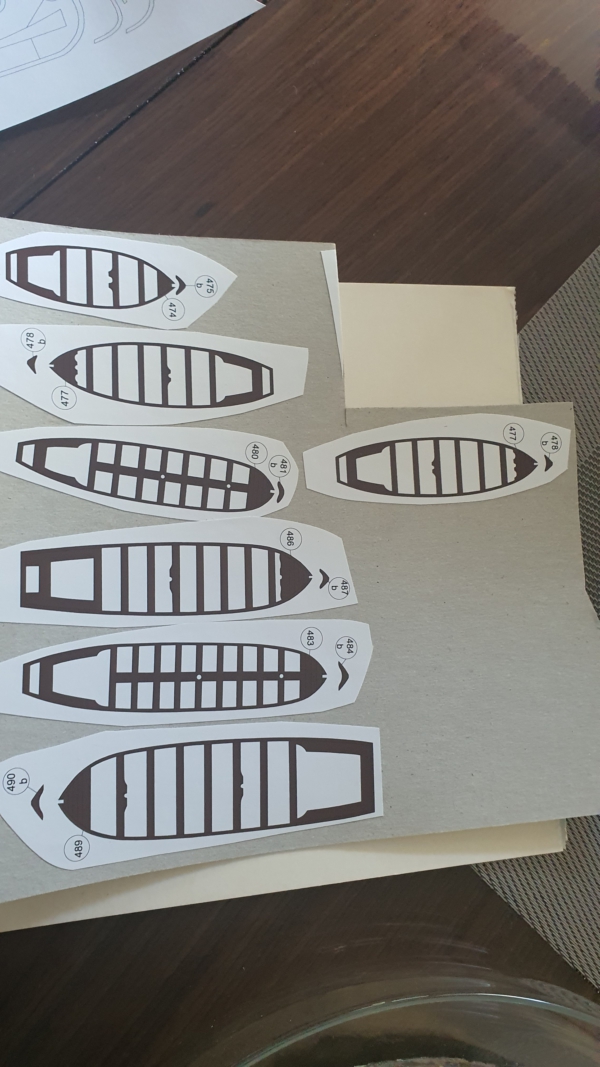

Zrobiłem je wg wycinanki, rozszerzone o fornirowy pokład i malowanie wg ostatniego wzoru.

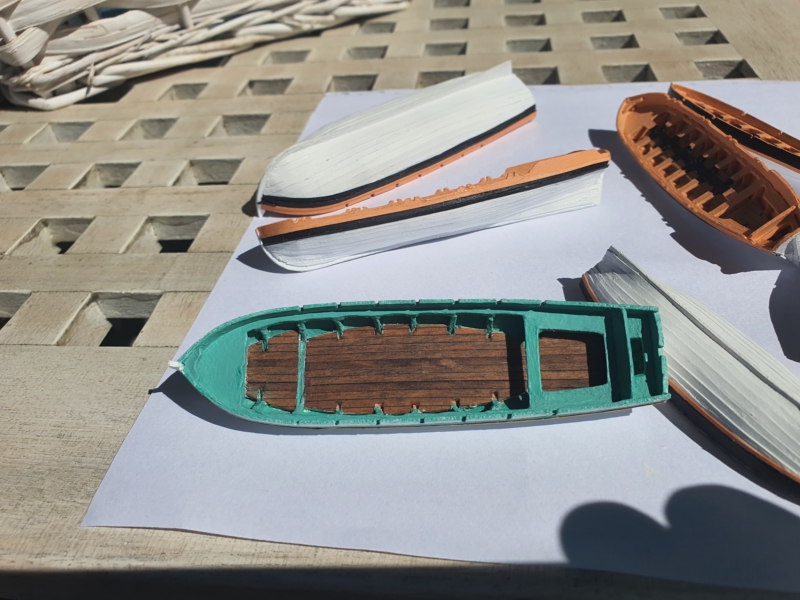

Niestety, dość późno zorientowałem się, że jedna z szalup jest koloru zielonego:) (w anatomy nie ma malowania), popatrzyłem na szalupy z gotowych zestawów i zdecydowałem się ją przemalować.
Niestety, w sumie ta szalupa była malowana 7 razy, co w zbliżeniu widać.

Kolejną wątpliwość, budzi rozmieszczenie i ilość szalup. Shipyard przeczy tutaj sam sobie.
W modelu testowym i na zdjęciach z opisu jest pokazane 6 szalup (launch, pinnace, barge + 3 kutry, z czego dwa na żurawiach). W instrukcji i wycinance jest 7 szalup (dodatkowa barge, tyle że mniejsza).
Różni się również rozmieszczenie szalup na śródkręciu. W wycinance dwie szalupy włożone są jedne w drugą, w modelu testowym, wszystkie 4 obok siebie.
Zatem, co jest właściwe?
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

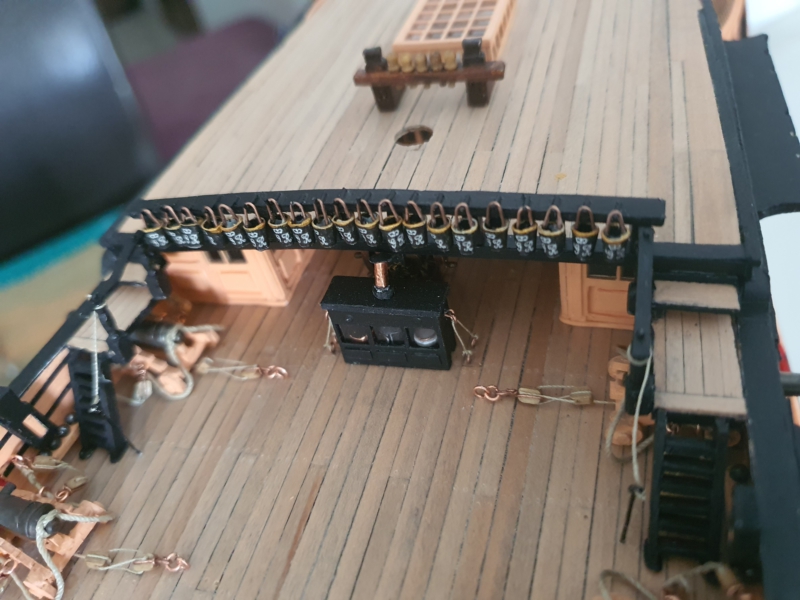

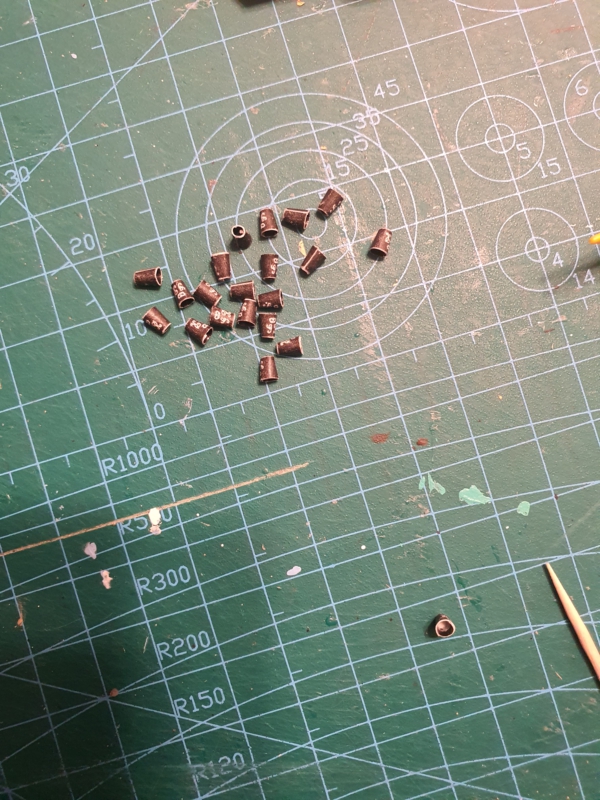

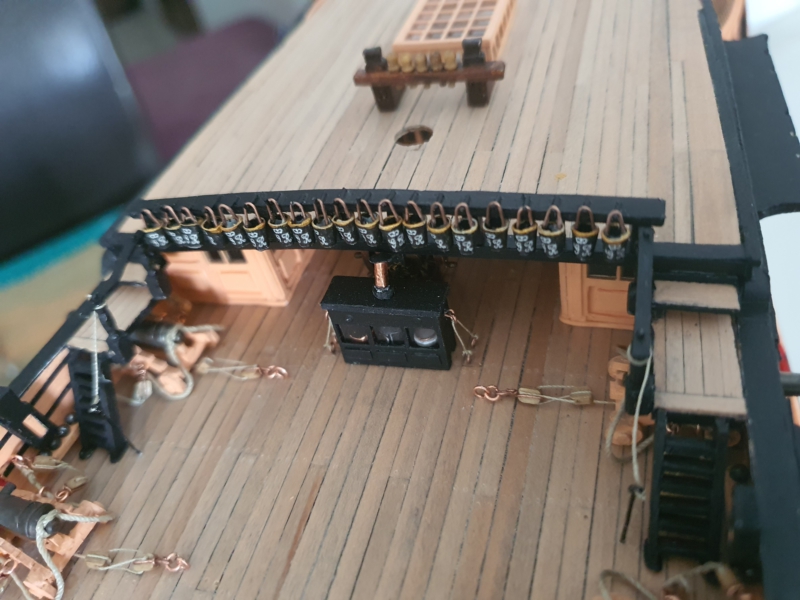

Po szalupach zająłem się drobnicą, knagi, oczka oraz wiaderka.
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

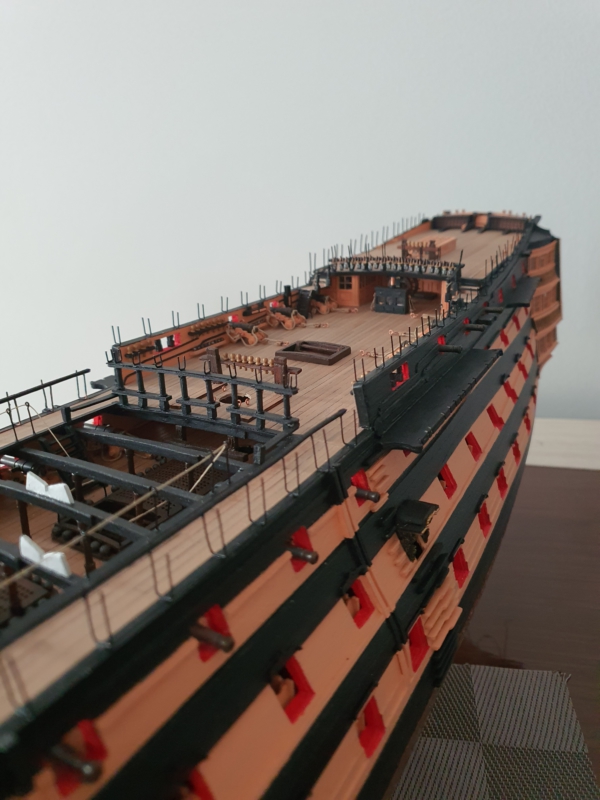

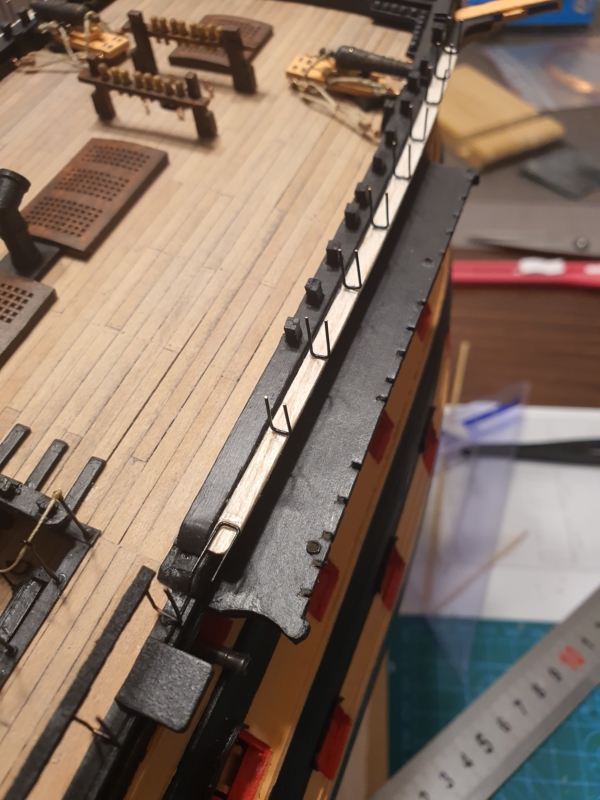

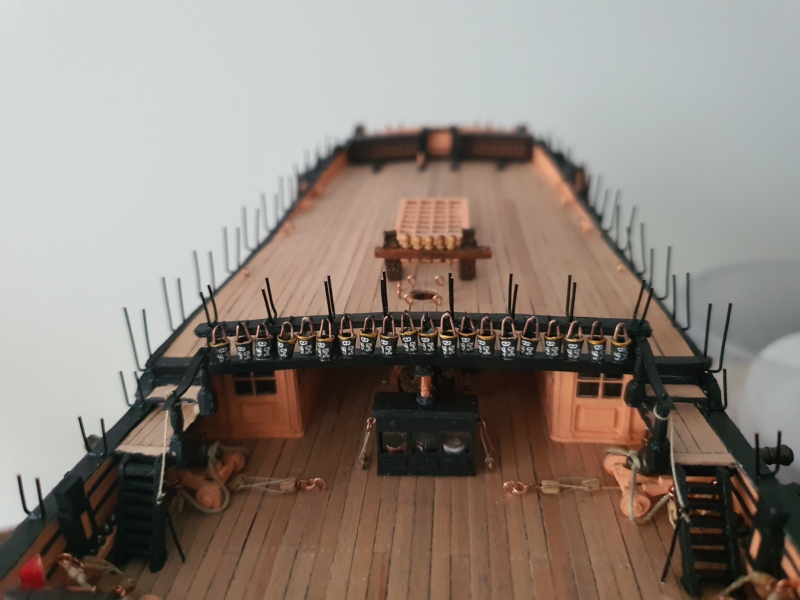

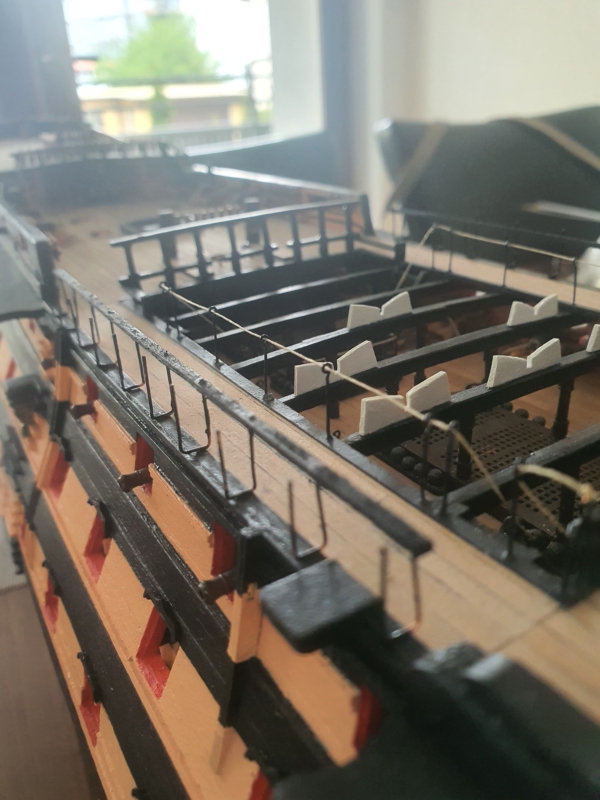

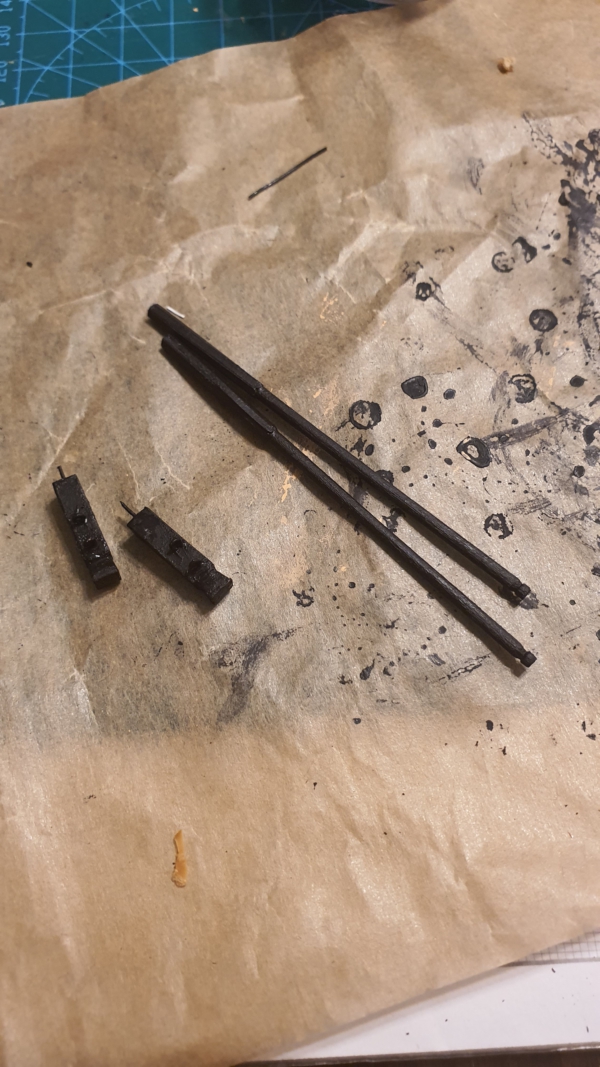

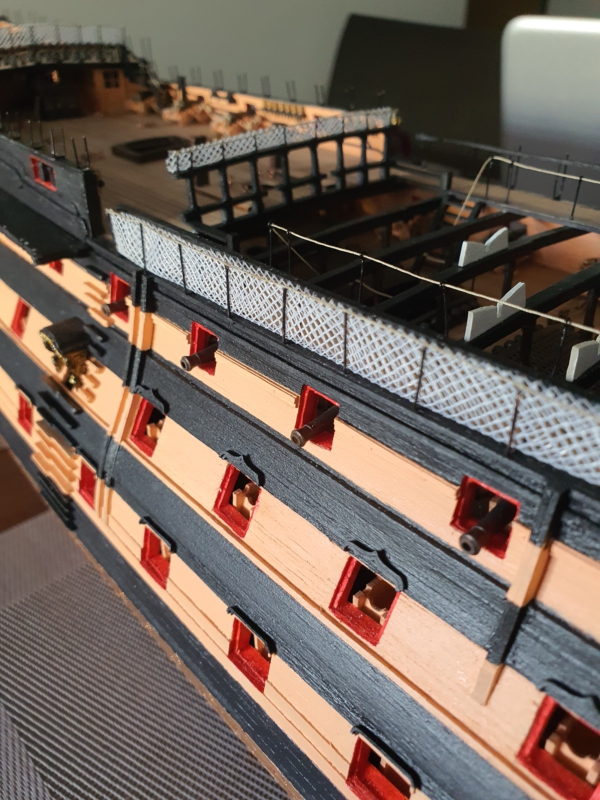

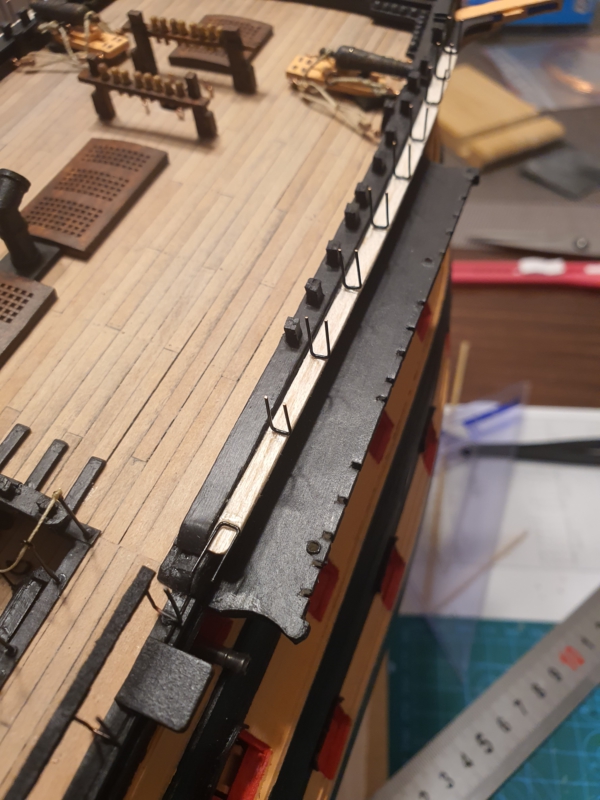

Stelaże na siatki zrobione z drutu 0,5mm oraz barierki
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

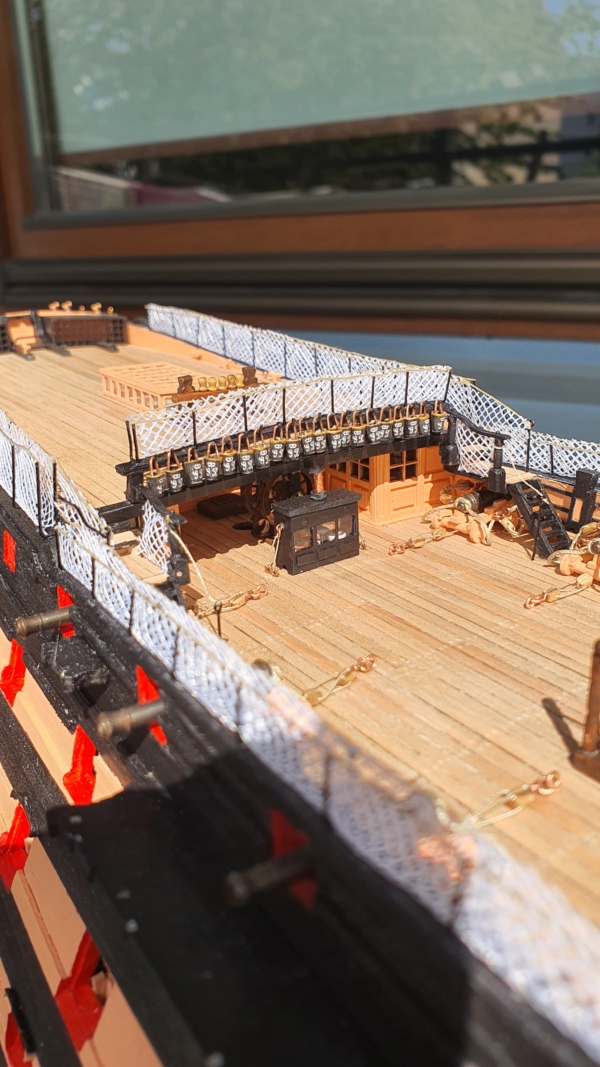

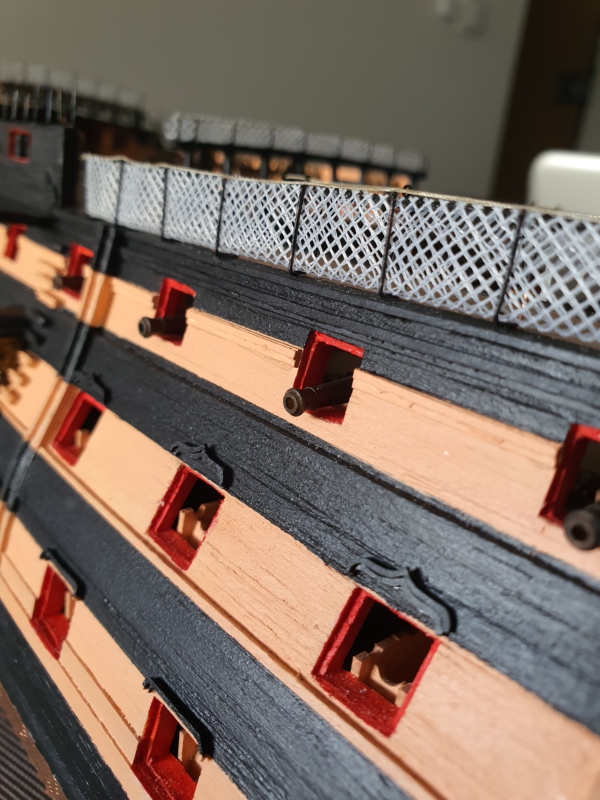

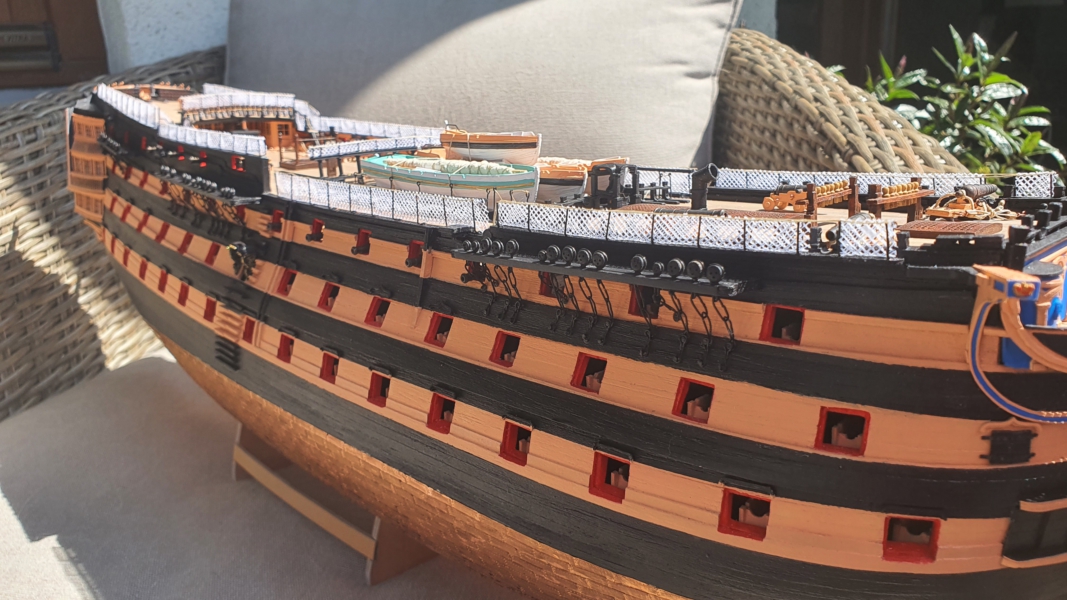

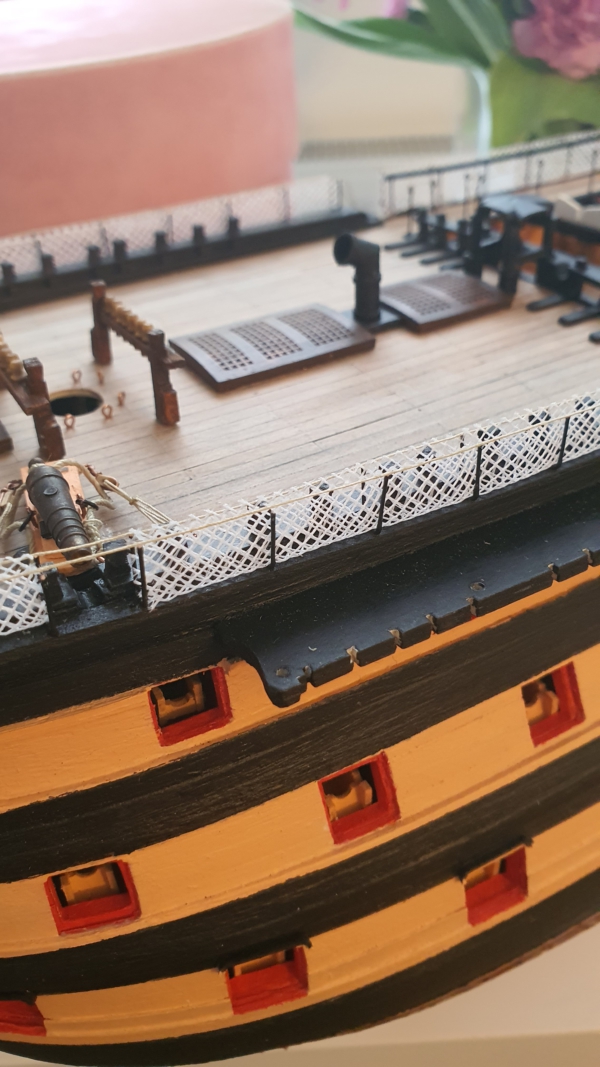

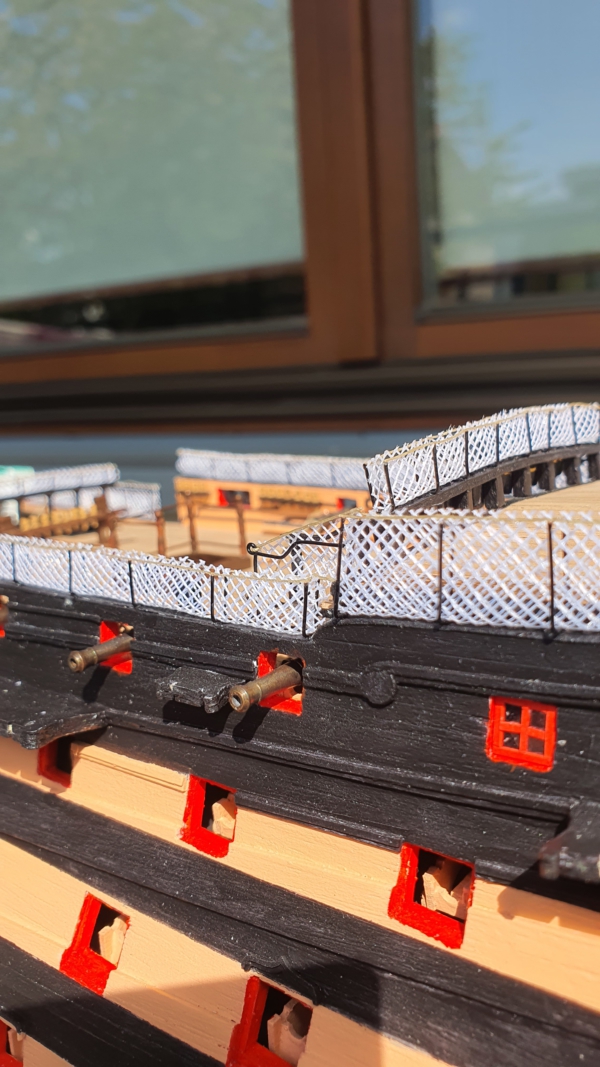

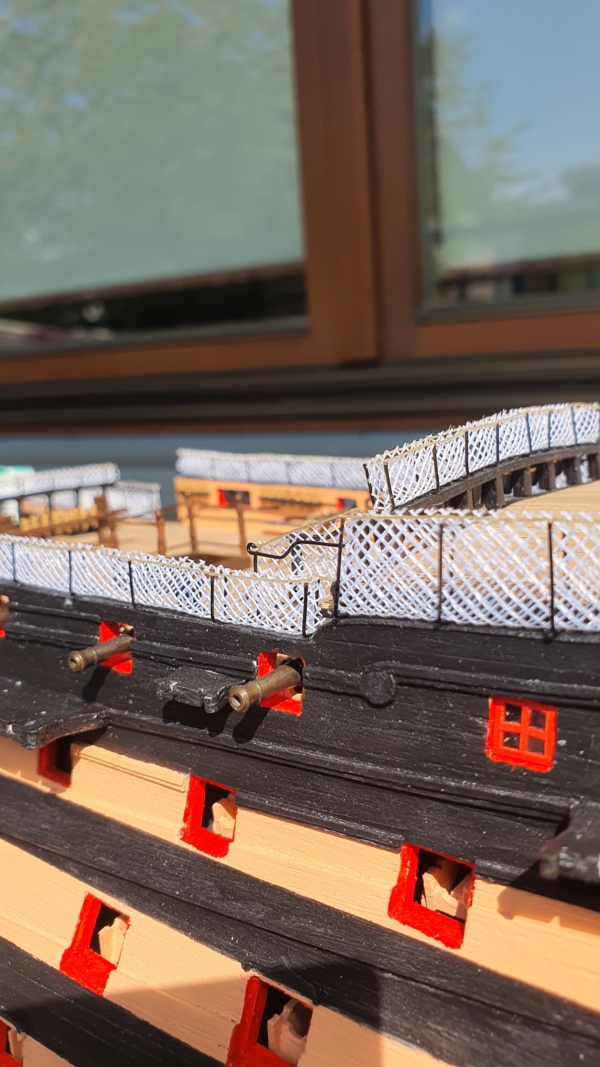

Siatka zrobiona z firanki o kwadratowych oczkach 1,5mm - wymiary znalazłem w Anatomy.
Na końce drutów przykleiłem linkę 0,5mm, do której doklejałem krawędzie siatek. Mozolna robota ale efekt dość zadowalający.
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

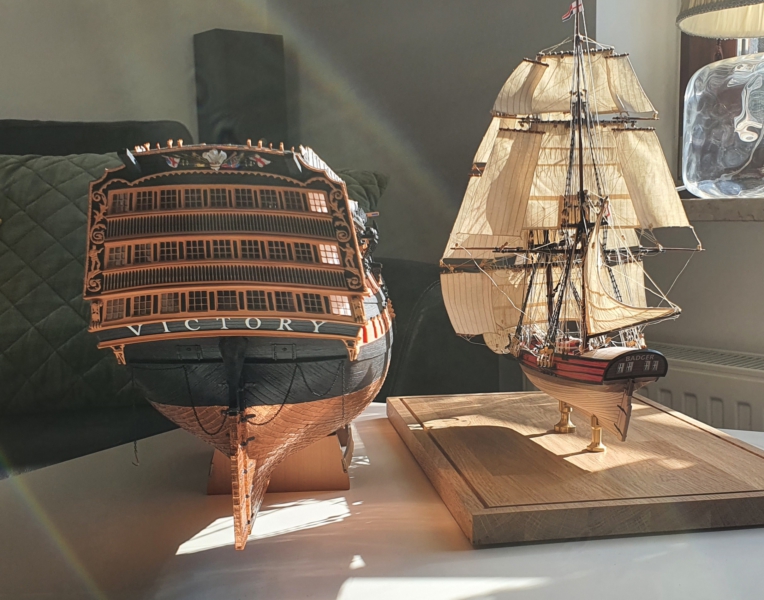

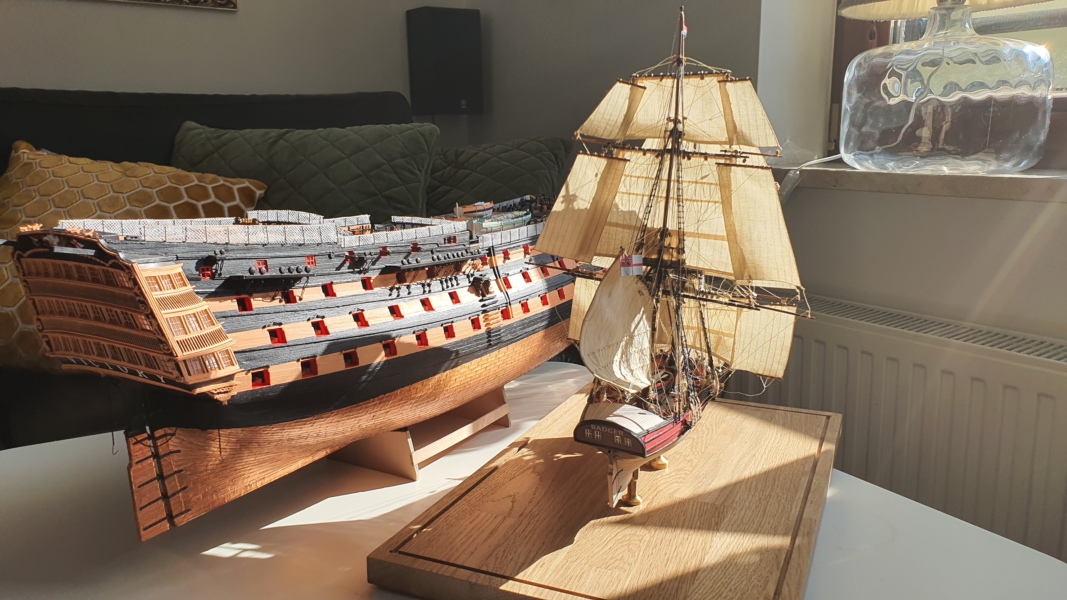

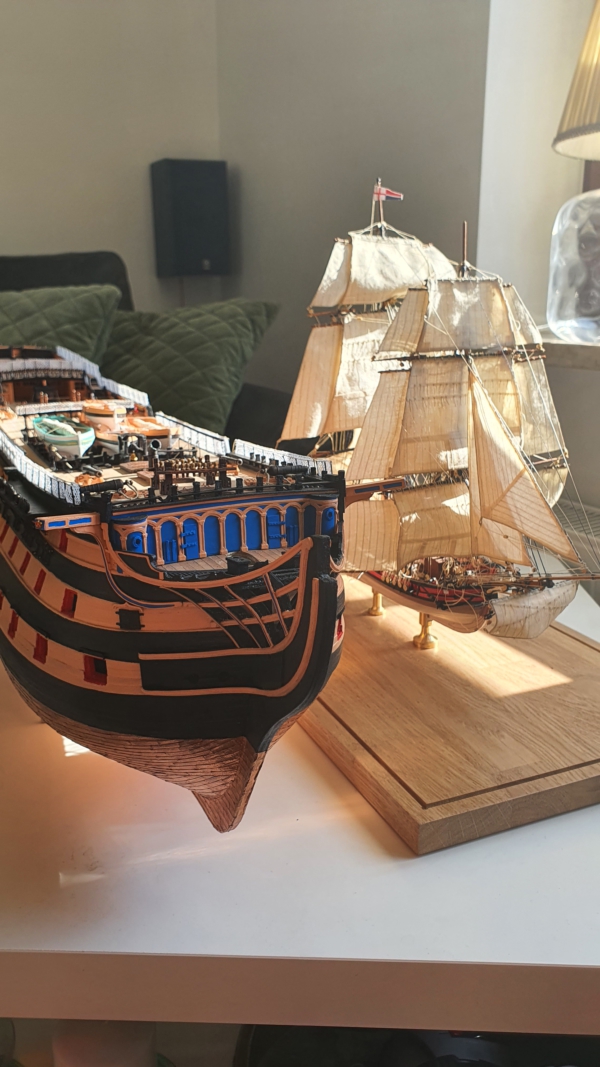

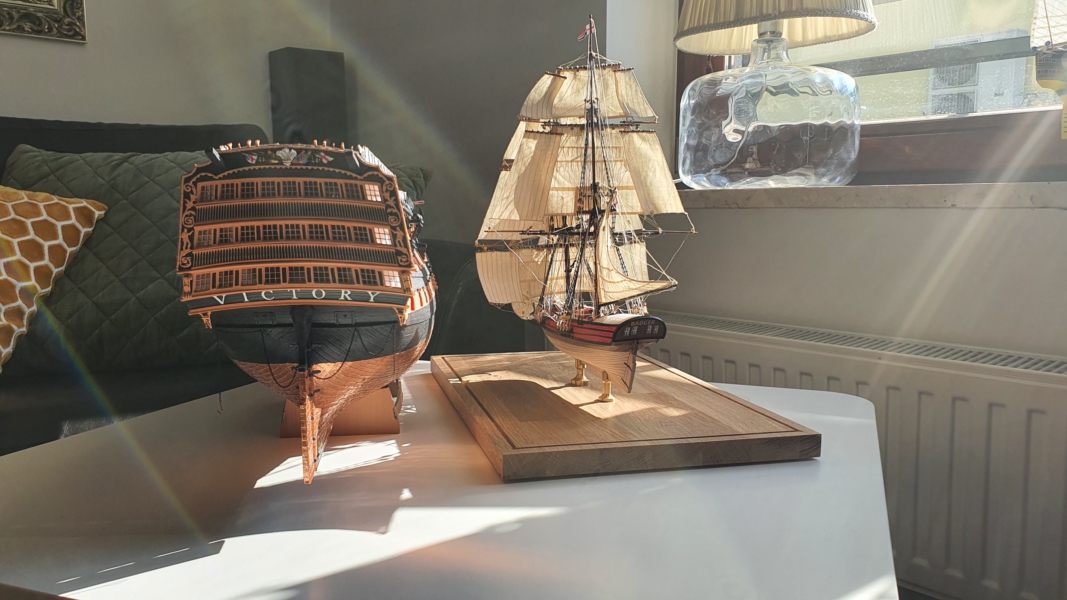

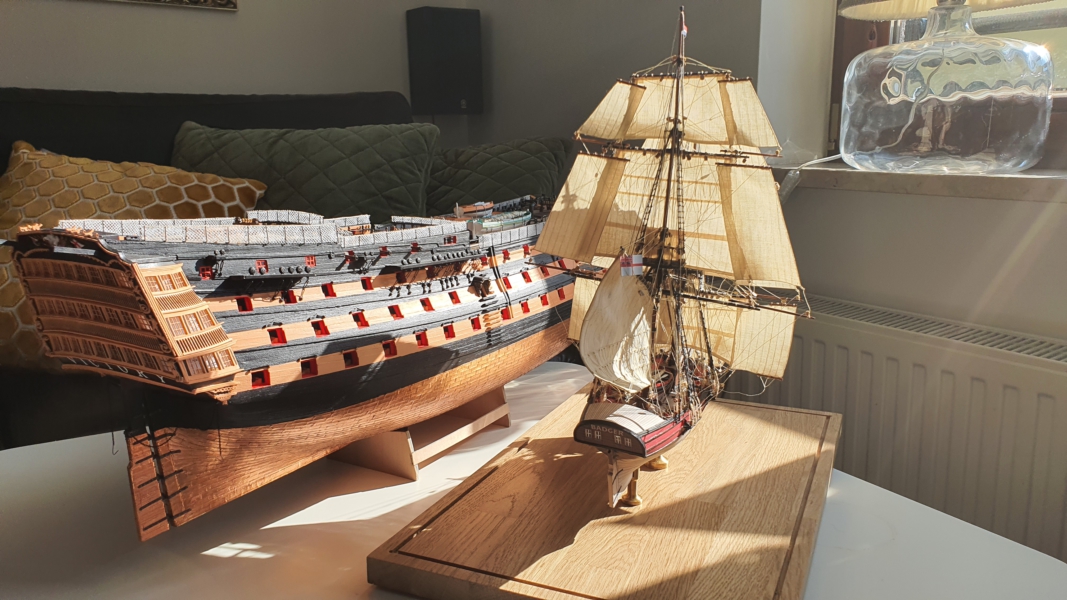

Tutaj, jako ciekawostka, pierwszy okręt, którym dowodził Nelson (HMS Badger) oraz ostatni. Skala jest bardzo podobna (Victory 1:96, Badger 1:100).
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

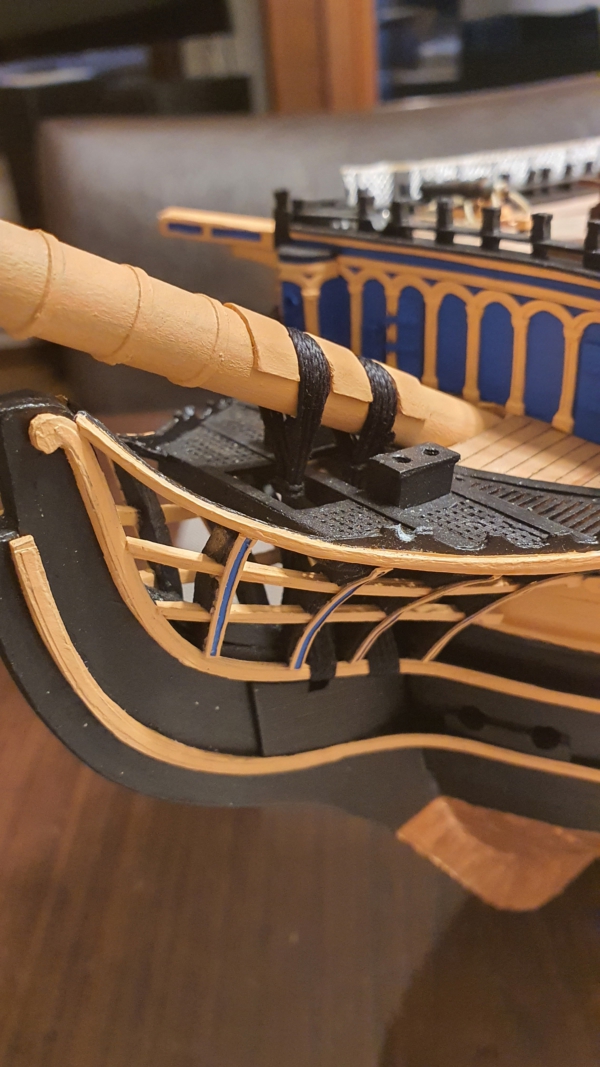

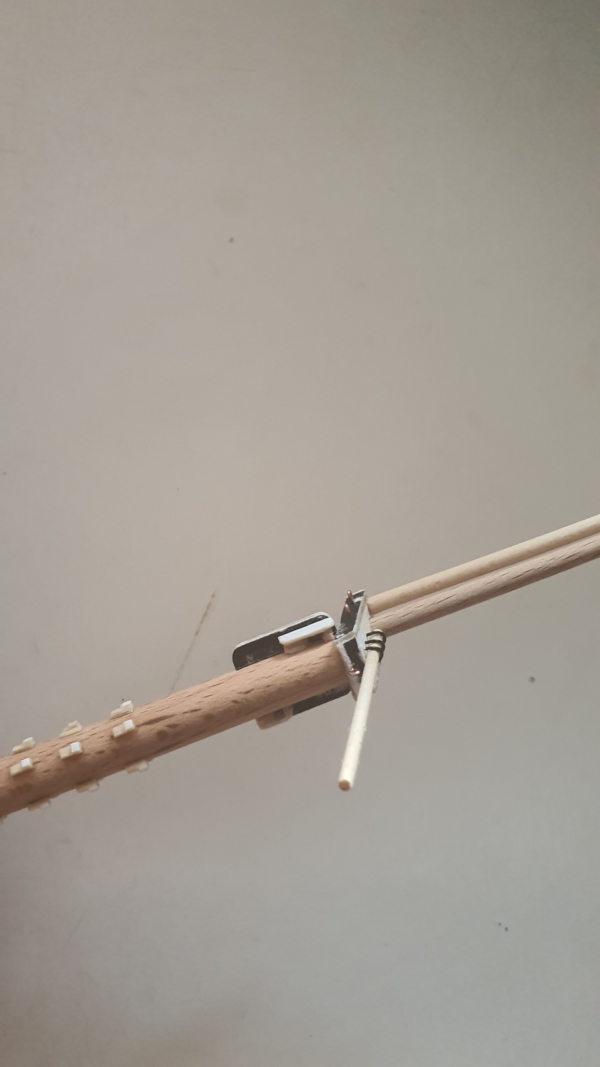

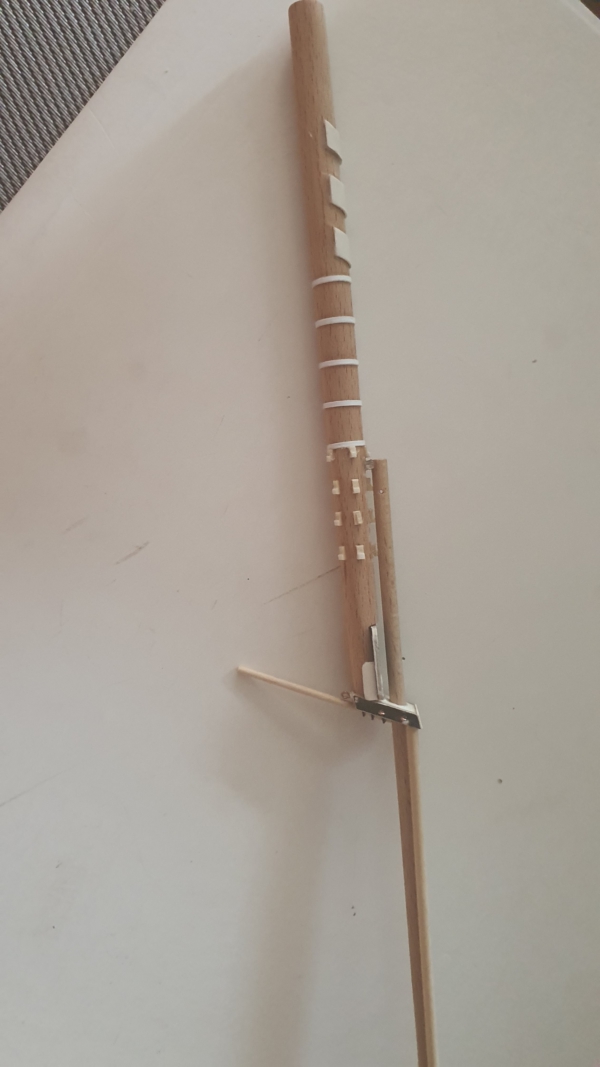

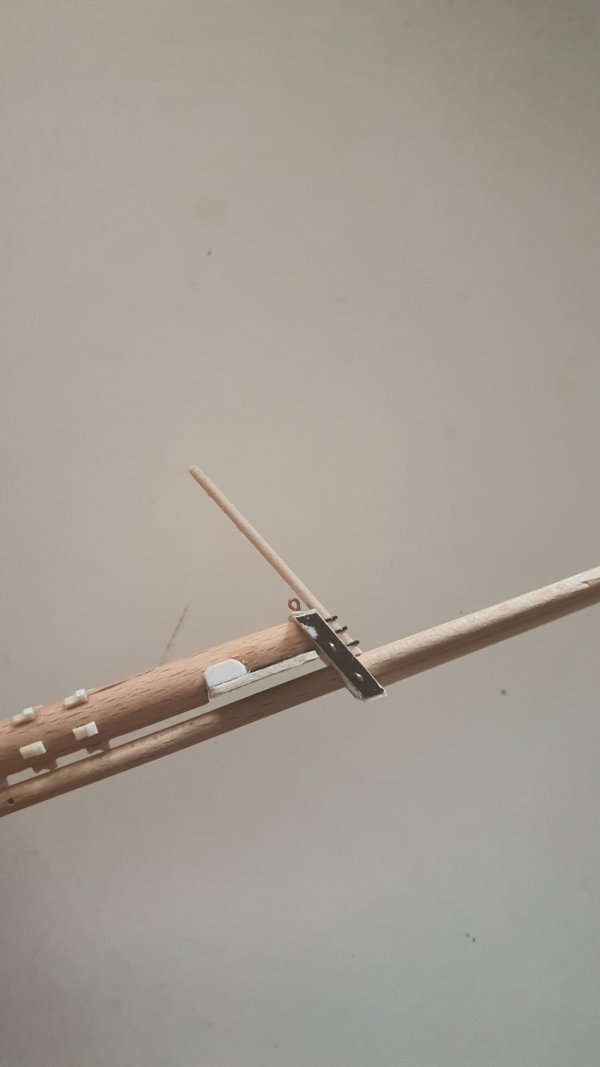

Bukszpryt, z którym dość długo walczyłem, bo jedyne kołki 9mm jakie znalazłem były z buku. Ile ja się oszlifowałem, aby wymiary się zgadzały to tylko ja wiem..
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

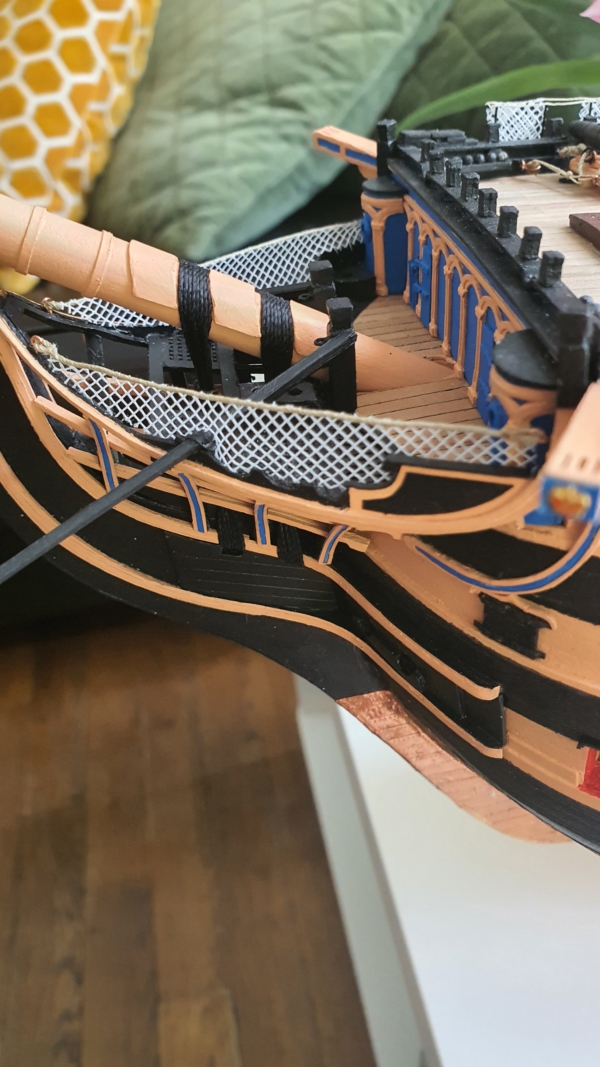

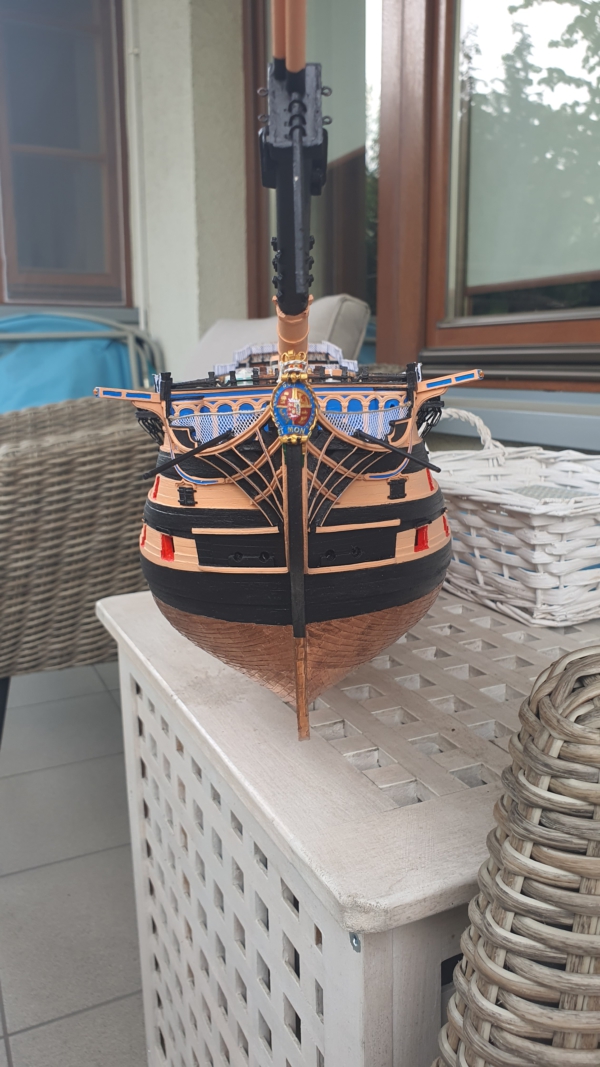

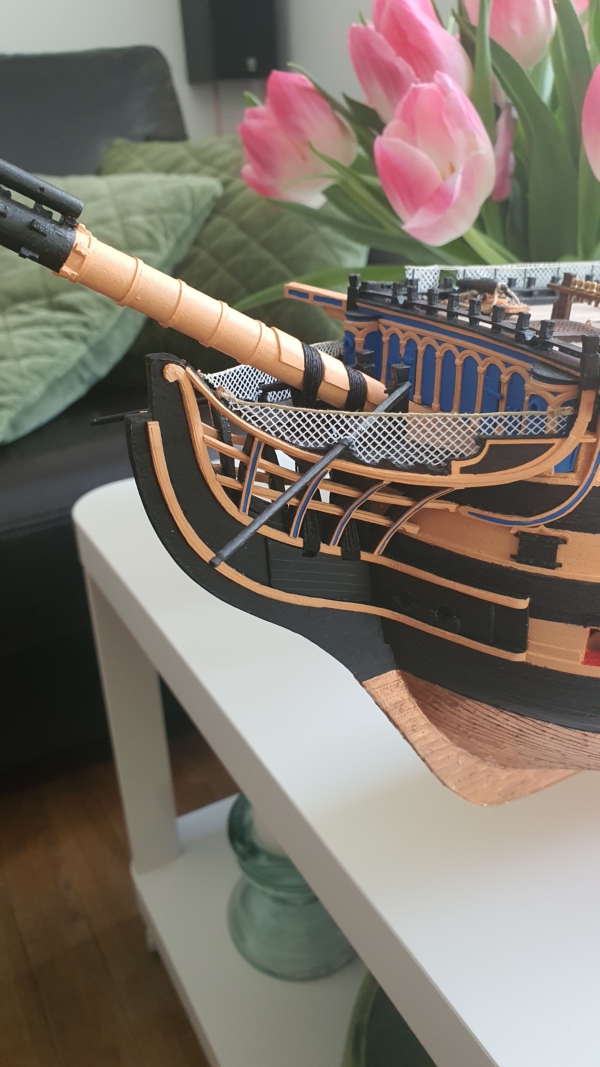

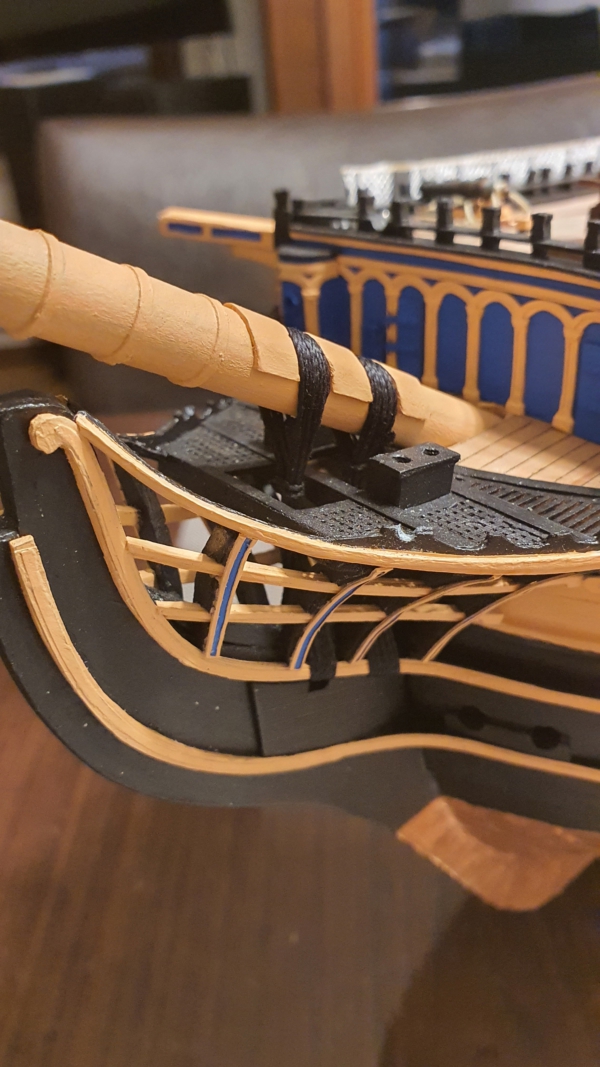

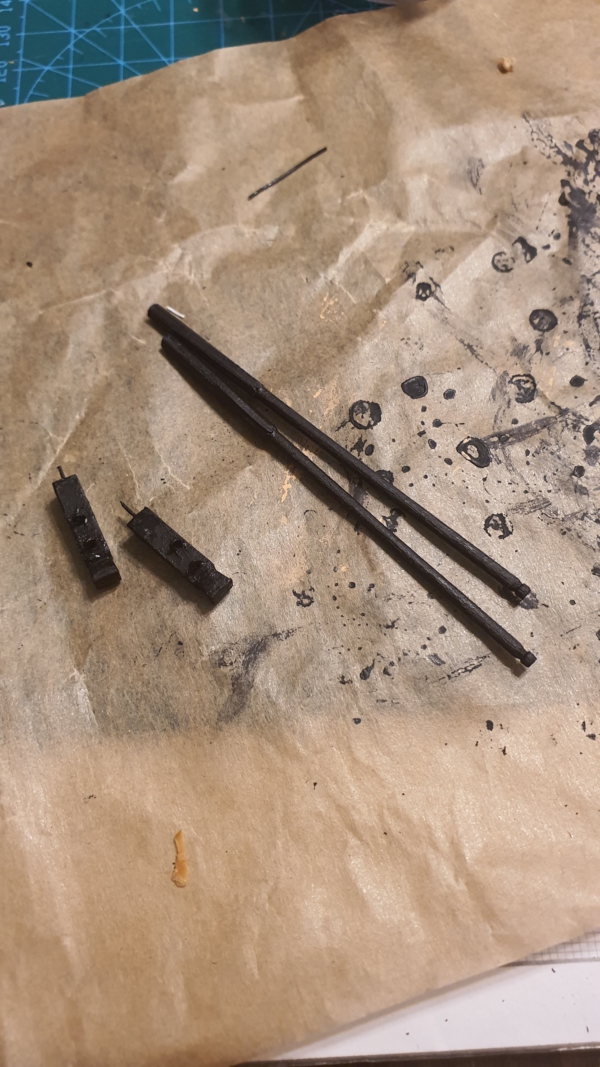

Bumkinsy oraz siatki przy bukszprycie, który jest już wklejony i przewiązany
Załączniki
jaroch
Posty: 27
Rejestracja: 12 kwie 2019, 15:02

Re: HMS Victory 1:96

Post autor: jaroch »

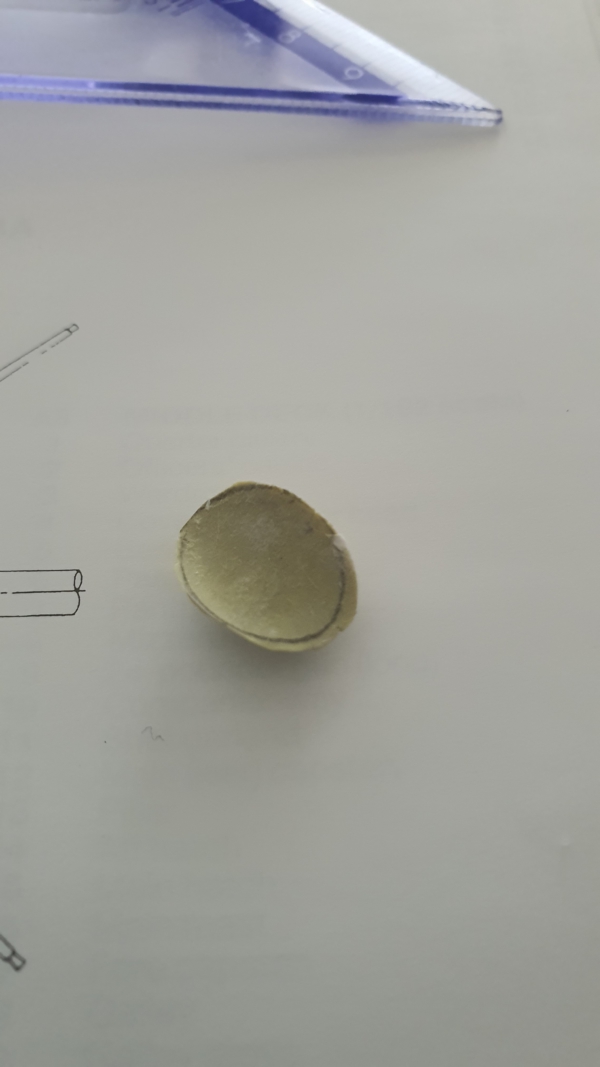

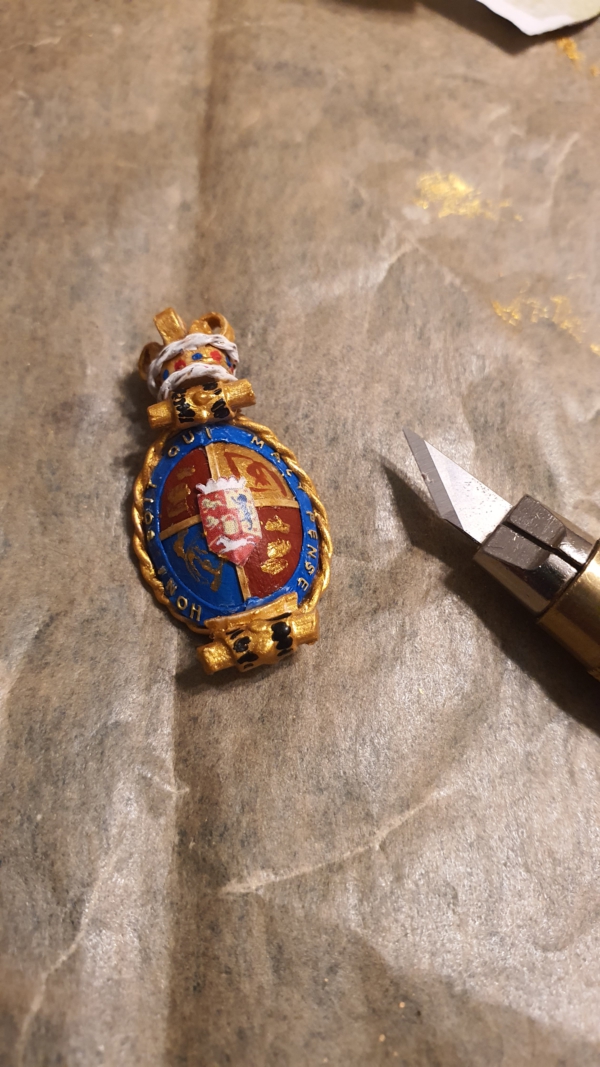

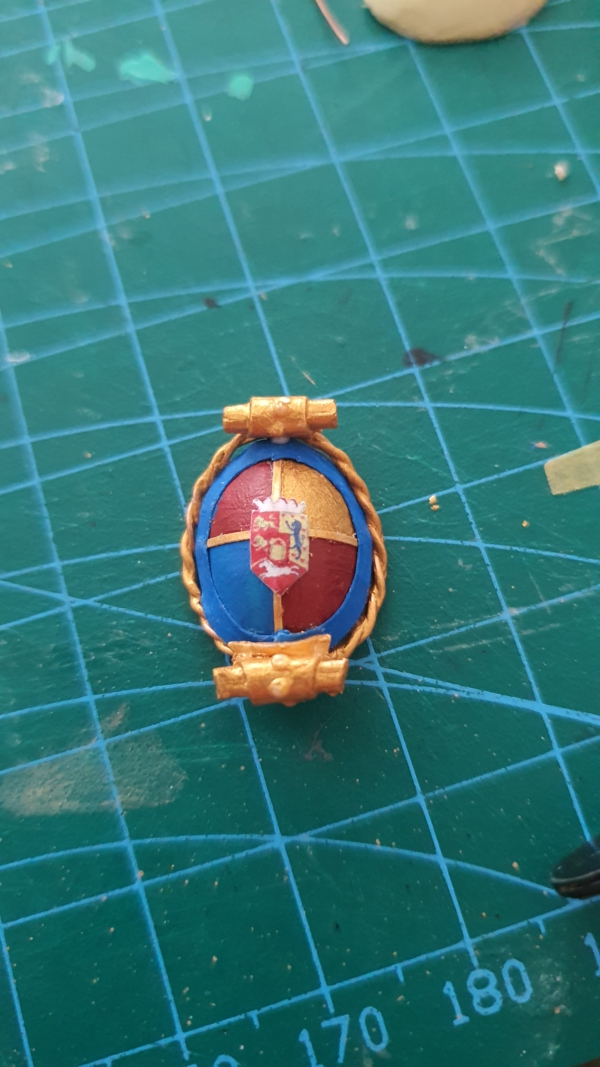

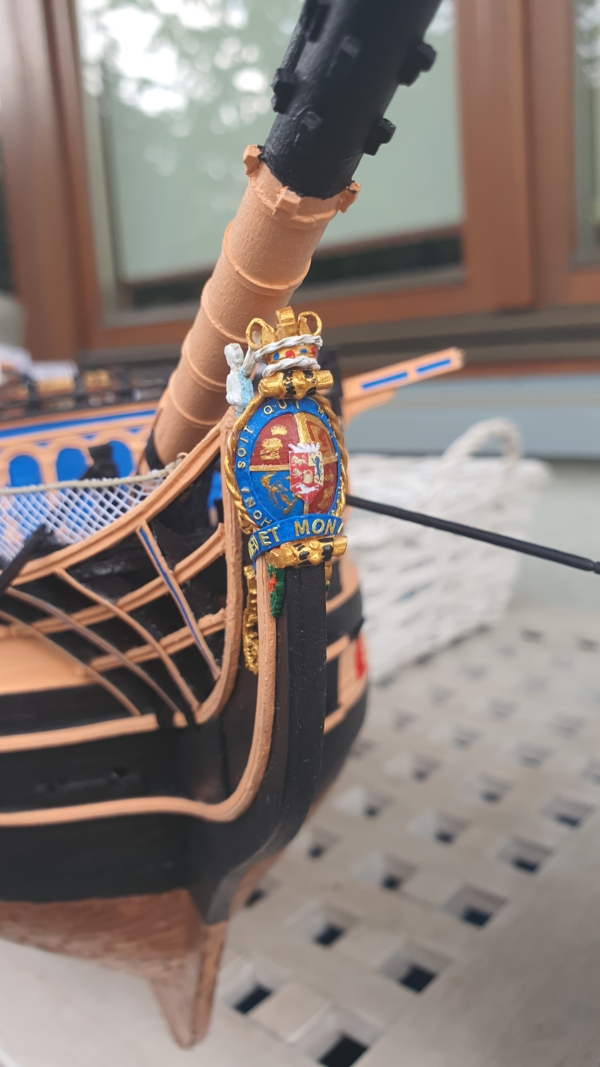

Czas na galion. Zrobiony z miliputa, drutu miedzianego, kartonu no i literek fototrawionych.
Załączniki
