Moja pierwsza w życiu nadbudówka



Chyba nie jest najgorzej. Sugestie mile widziane

[jeskom]

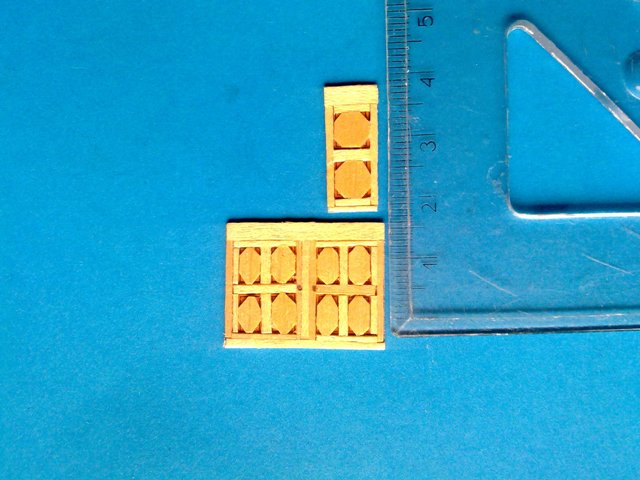

mogłeś chciaż położyć obok linijkę aby było widać jakie to wielkie jest ..pytanko..a te elementy wewnątrz ramki aby są równych wymiarów?

[Slawek Kromer]

witam

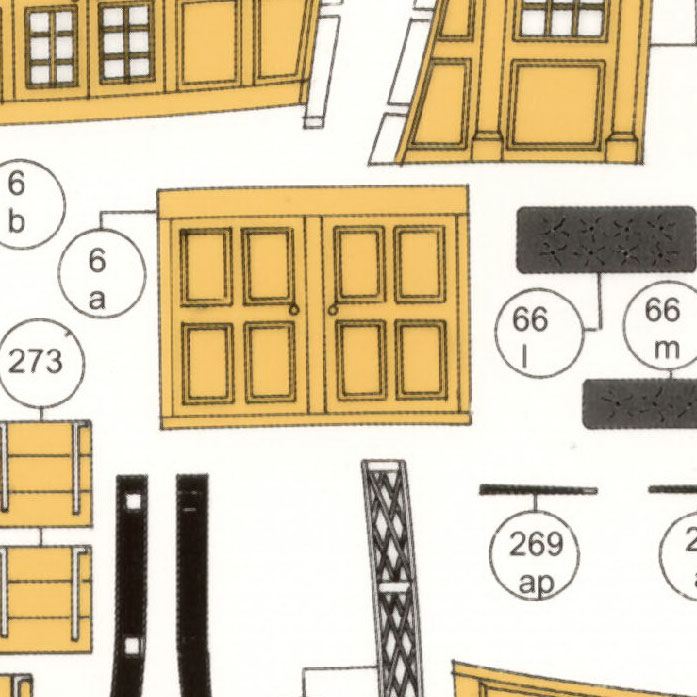

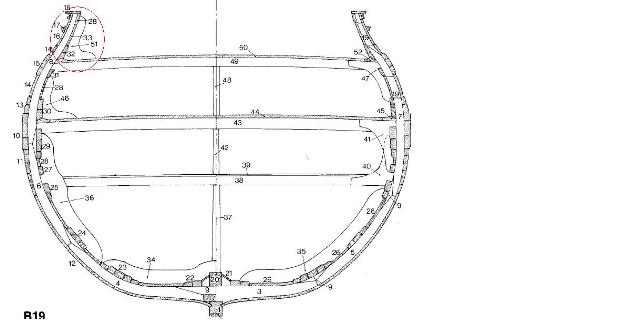

Czy to jest ten sam element?

Sheet 06.jpg (118.66 KiB) Przejrzano 7316 razy


[Borek]

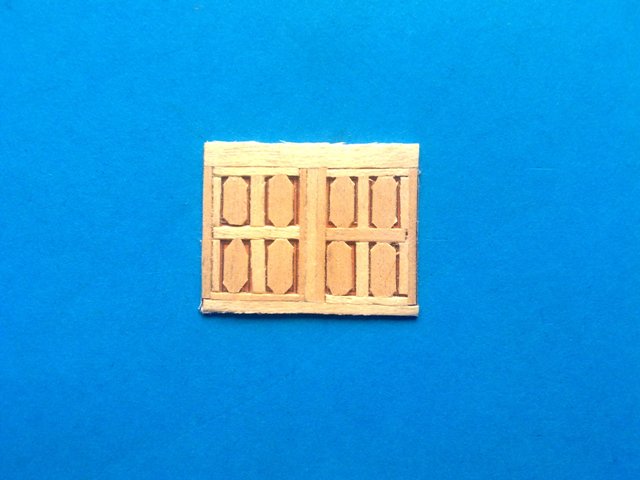

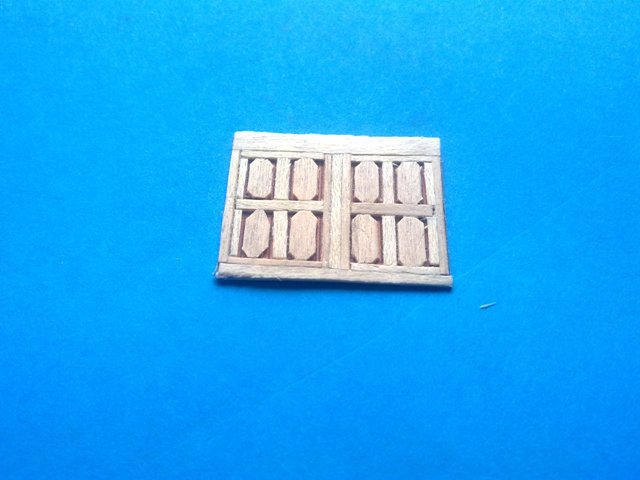

Tak Sławku zamierzenie było aby ten element uplastycznić i zamiast kwadratowych wypełnień dałem takie. Nie wiem czy dobrze czy źle. Szczerze to nie wiedziałem za bardzo jak się za to zabrać. Jutro spróbuję z kwadratowym wypełnieniem i zobaczymy co z tego będzie


[Borek]

Witam.

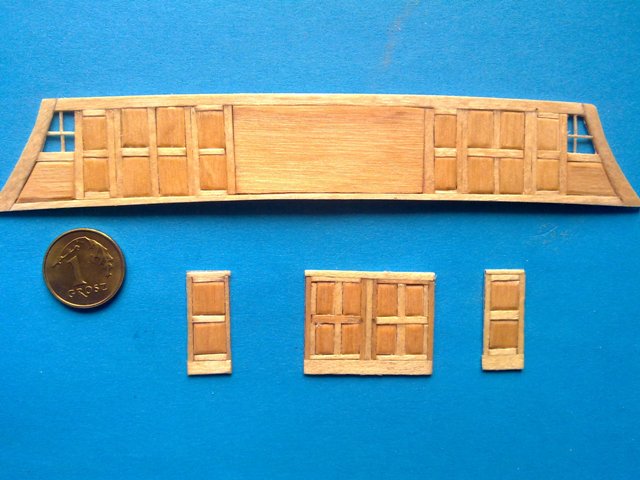

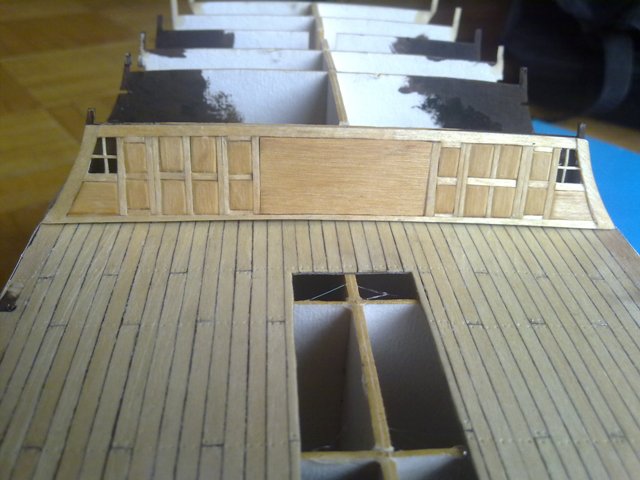

Postanowiłem zrobić bez żadnych udziwnień, zgodnie z planami. Ramki są z brzozy, natomiast wypełnienie z olchy ( lekko pilnikiem do paznokci ścieniowałem krawędzie kwadratów). Całość pomalowana pokostem



Olcha po pomalowaniu pokostem ma bardzo ładną barwę, więc ocha pójdzie na poszycie modelu

[Borek]

Witam.

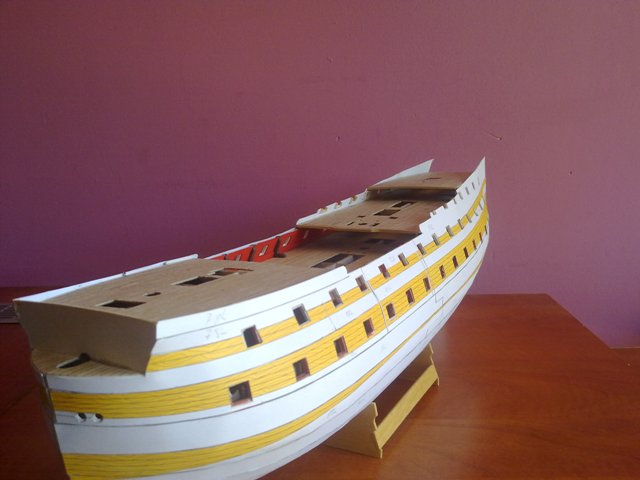

Po dzisiejszym dniu w końcu zaczyna to przypominać żaglowiec.

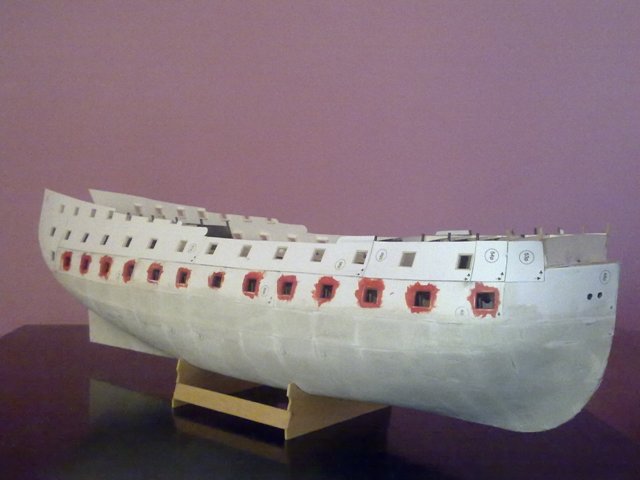

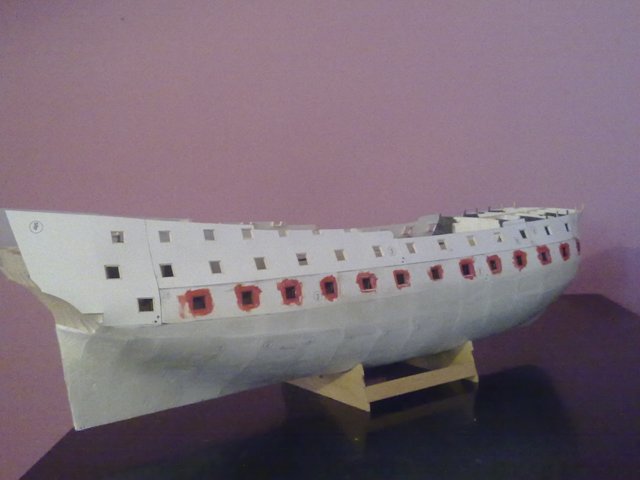

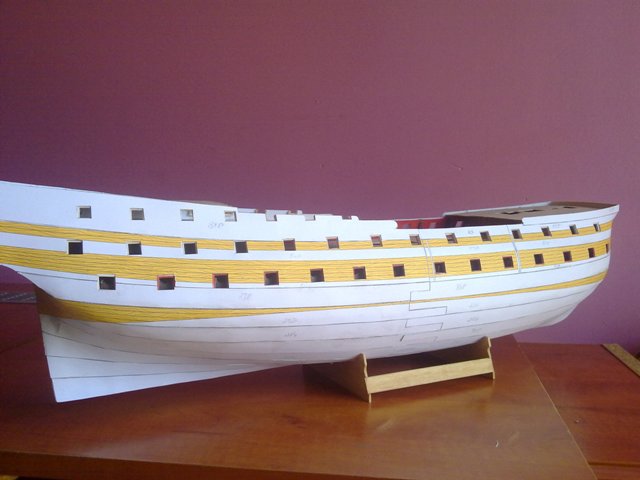

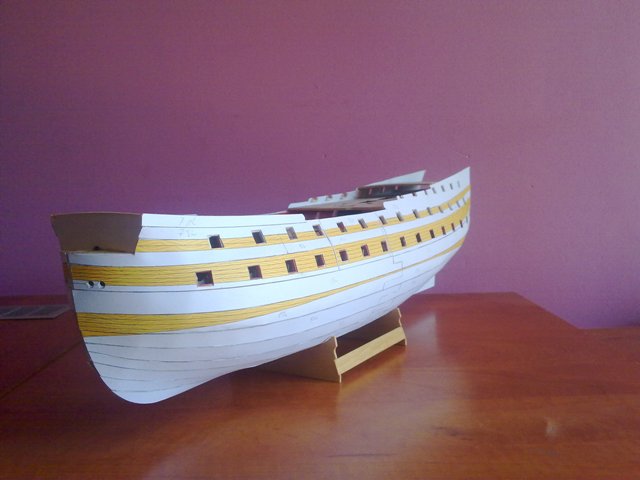

Chyba zrezygnuję z drugiej warstwy poszycia kartonowego i zastosuję fornir 1mm zamiast 0,8. Powinno to być dobrym posunięciem?

[Borek]

Witam. Ciąg dalszy.

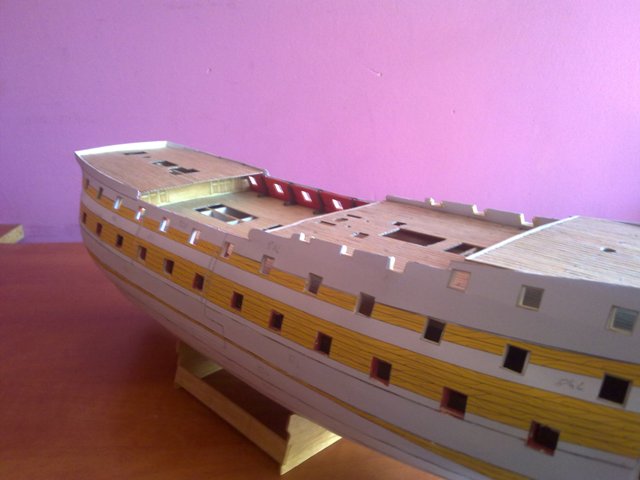

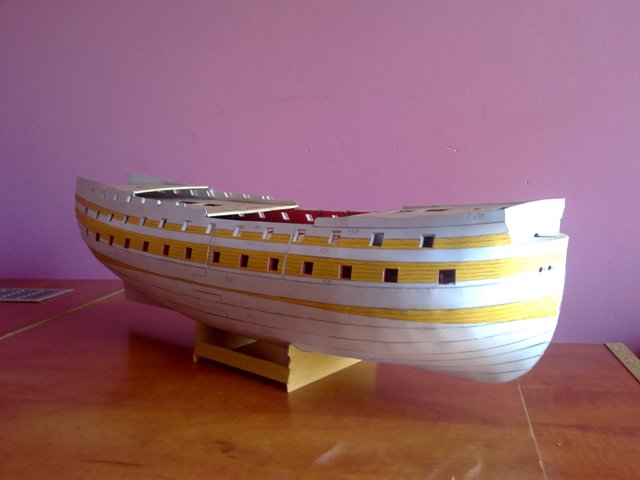

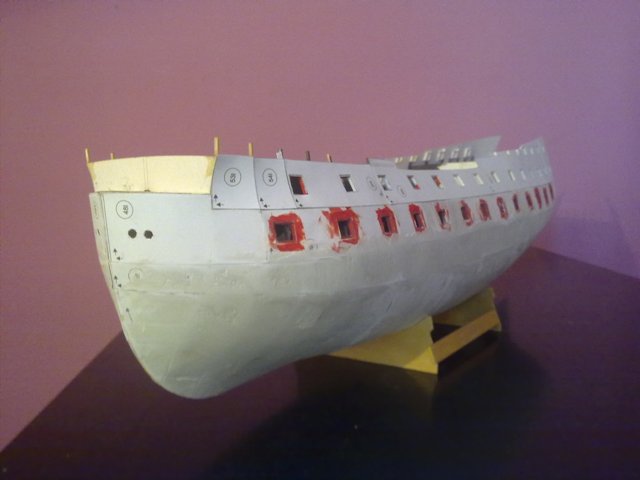

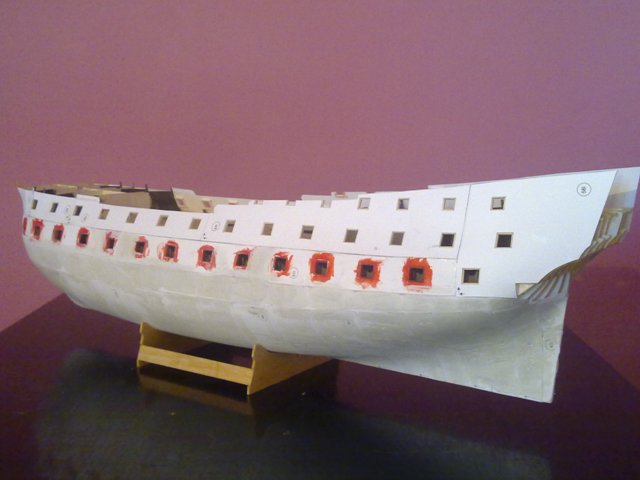

Zrobiłem część wewnętrznego poszycia burt i okleiłem kadłub poszyciem kartonowym. Zrobiłem to aby było mi łatwiej okleić kadłub listewkami, a zwłaszcza część powyżej linii wodnej.







[Hadżi]

Witam!

Witam. Ciąg dalszy.
Zrobiłem część wewnętrznego poszycia burt i okleiłem kadłub poszyciem kartonowym. Zrobiłem to aby było mi łatwiej okleić kadłub listewkami, a zwłaszcza część powyżej linii wodnej

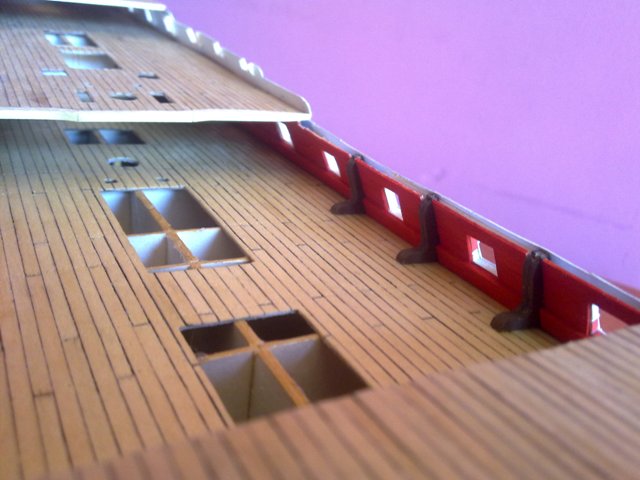

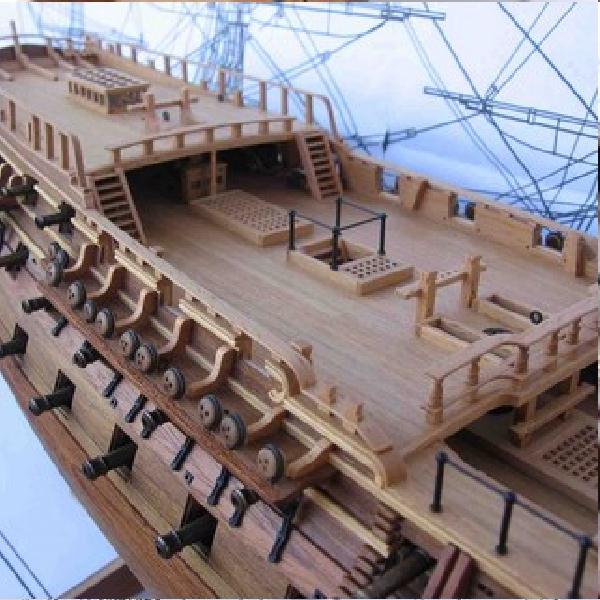

Kolego Borek czy te podpory burtowe wskazane strzałkami na zdjęciu, to są zgodne z dokumentacją? Czy "te potykacze dla załogi", to tylko wymysł wyobraźni? Przejrzałem zdjęcia HMS Bellona i takich wsporników nie zauważyłem. Poniżej przedstawiam zdjęcie na którym takich wsporników nie widać. Może są jakieś zdjęcia gdzie, to jest dokładnie widać ale ja takich nie widziałem, dlatego pytam.



Pozdrawiam

"Hadżi"

[Borek]

Hadżi model robię wg. wycinanki Shipyardu, która moim zdaniem jest dokładna. Takie podpory są tylko na dolnym pokładzie. W Anatomy of the ship też coś takiego występuje, więc myślę że jest ok. Wymiary elementów są zgodne z wycinankowymi.


Te elementy są później przykryte pomostami burtowymi ( ang. gangways), po których marynarze przechodzili między mokładem dziobowym a rufowym

[Kazek]

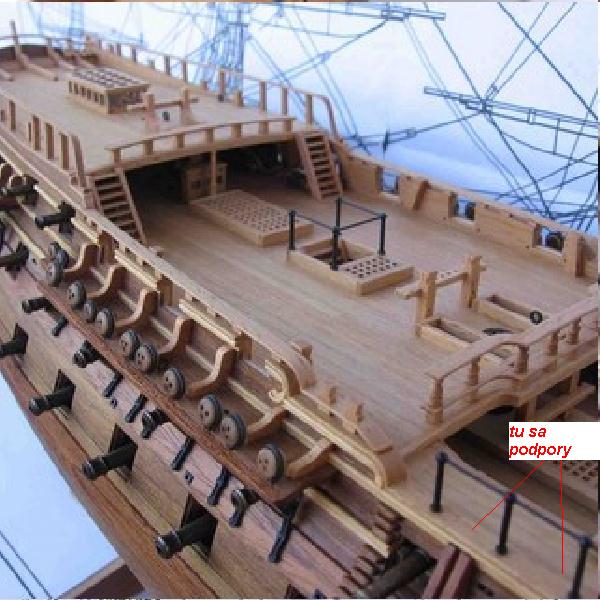

kolego Hadżi porównałeś nie te pokłady takie podpory są na załączonym twoim zdjęciu pokazuję gdzie
