Statek R-27 Sztorm-2

[JurekBin]

Ten temat w głowie wraca mi jak bumerang....

Otóż, poza znanymi R-17 Polska również dysponuje większymi jednostkami typu R-27

Jak na razie nie udało mi się dotrzeć do planów modelarskich tej jednostki :( ale widzę, że na ostatnich mistrzostwach ten model się pojawił (zdjęcia w Modelarzu i Modelarstwie okrętowym) :)

Czyli jakieś plany istnieją :woohoo:

Ma ktoś dostęp do nich?

Byłbym ogromnie wdzięczny na namiary :)



W domu ma jakieś 2-3 zdjęcia z Gdyni, kiedy to stała taka jednostka przed Darem Pomorza.

Czy ktoś poza tym wie gdzie je można obfotografować?

[Piotrek]

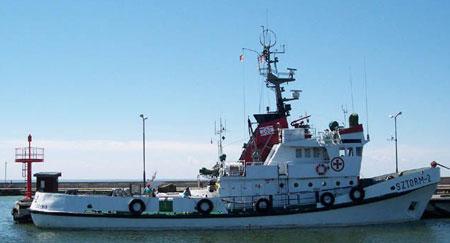

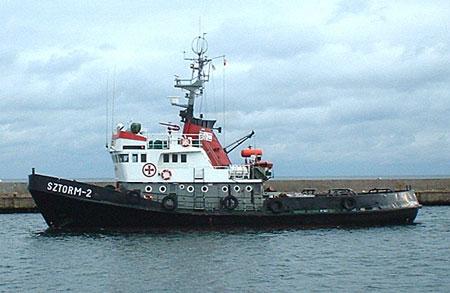

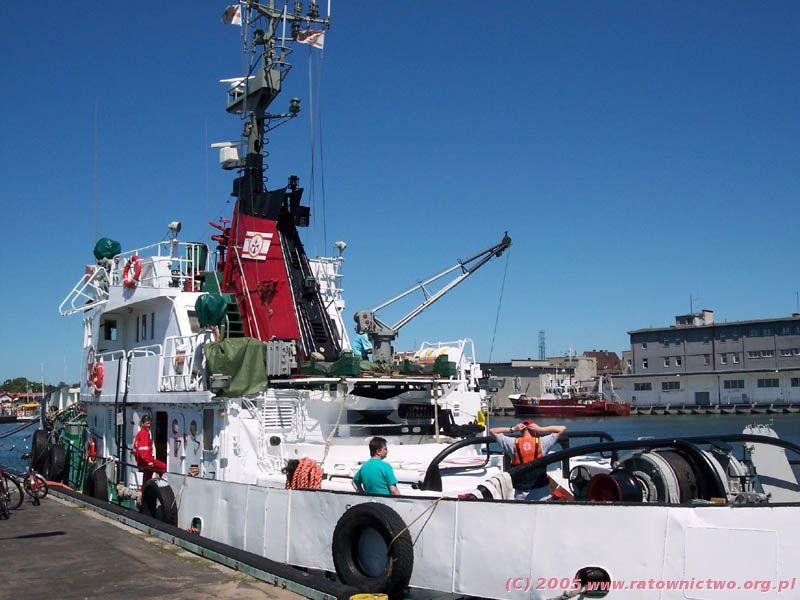

M/S "Sztorm-2" na początku tego roku został odesłany do Stoczni Remontowej Nauta SA w Gdyni do remontu. Obecnie stacjonuje w Helu.



Parę danych o jednostce (za www.sar.gov.pl):

Statek ratowniczy typu R-27 "SZTORM-2" Morskiej Służby Poszukiwania i Ratownictwa stacjonujący w porcie w Helu.

Przeznaczenie:
- Poszukiwanie, ratowanie ludzi i obiektów na morzu.
- Ewakuacja medyczna.
- Holowanie zagrożonych jednostek.
- Gaszenie pożarów na statkach.
- Prace nurkowe.

Dane techniczne:
- Długość: 29,96 m
- Szerokość: 8,07 m
- Zanurzenie: 8,07 m
- Moc: 2 x 441KW
- Rodzaj napędu: Śruba o zmiennym skoku
- Szybkość: 12 w
- Dzielność morska: nieograniczona
- Autonomiczność: 6 dób/100% mocy SG
- Załoga: 8 osób
- Uciąg Holowniczy: 12 T
- Możliwa do podjęcia ilość rozbitków: 150 osób

Wyposażenie dodatkowe:
Wyposażenie holownicze, nurkowe i szybka łódź ratownicza (RIB).


Tylko to zanurzenie budzi moje zastrzeżenia...

[JurekBin]

no faktycznie... 8 m zanurzenia ....

Znalazłem chwilę aby poskanować moje starocie, które przeleżały dobre ponad 20 lat :unsure:

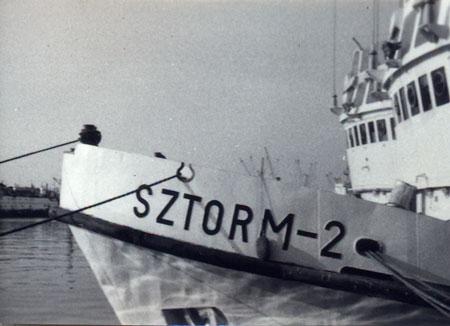

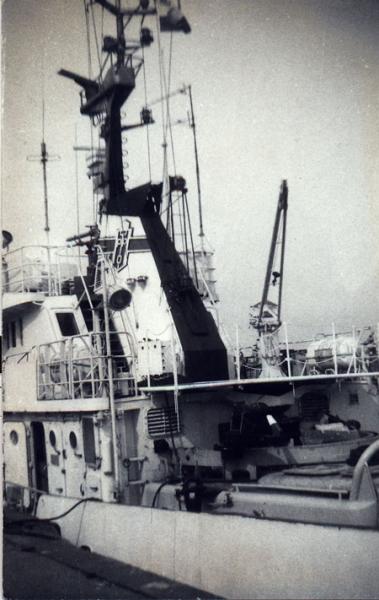

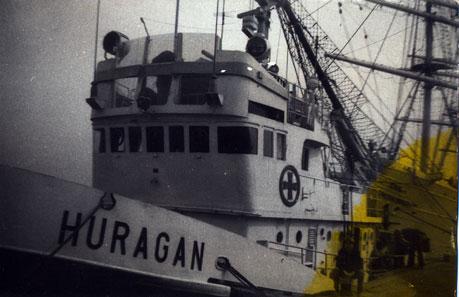

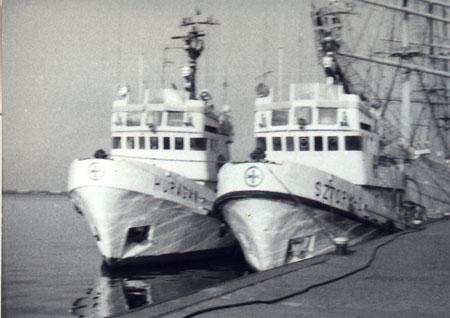

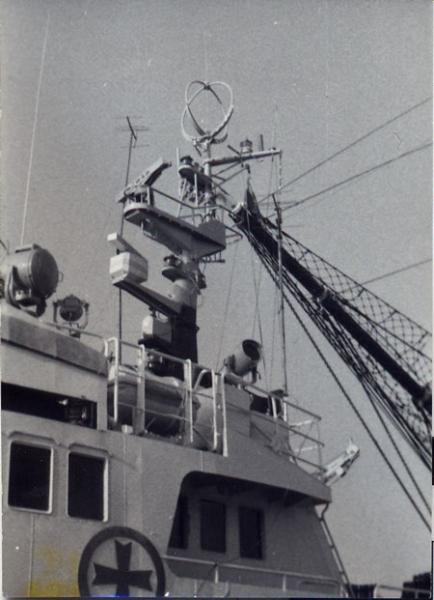

R-27 w Gdyni:

[JurekBin]

Grzegorz napisał:

...
Jeżeli chodzi chodzi o R - 27 to są dostępne plany tej jednostki właśnie dzisiaj będę je zamawiał. Plany składają się z 12 arkuszy chyba A1 (podobno bardzo precyzyjnie wykonane). Jutro dam namiary na człowieka który je wykonał z tego co pamiętam to mieszka w Gdyni. Jest to jednostka która bardzo mnie interesuje i jej budowę planuj gdzieś za dwa lata. W kolejce jest jeszcze R – 17.

Witaj Grzegorz :)

Bardzo ucieszyła mnie ta informacja :laugh:
Z niecierpliwością czekam na dalsze informacje. Te plany może będą w stanie zmenić moje dalsze plany.



P.S.
Radek.
Czy mógłbyś dodać odpowiedź Grześka do tego wątku, aby nie wisiał osobno?

[Grzegorz]

Sprawdziłem zanurzenie tej jednostki i jest małe przekłamanie R-27 miał zanurzenie konstrukcyjne 2,70 m a zanurzenie max. 3.13 m. Osiem metrów mają duże jednostki handlowe.

[Grzegorz]

Dziś otrzymałem plany tej jednostki :). Na pierwszy rzut oka rewelacja. Jak już pisałem plany umieszczone są na 12 arkuszach A1. Wszystko bardzo dokładnie narysowane. Kiedy się wczytam dokładnie w plany napisze coś więcej. Namiary na autora planów mogę dać ale tylko na priva. Jak coś to piszcie na grhajd@op.pl
Pozdrawiam

[grzegorz75]

A dlaczego dopiero za dwa lata? . Masz już jakieś sklejone modele Grzegorzu ??

[Slawek Kromer]

witam:) :) :)

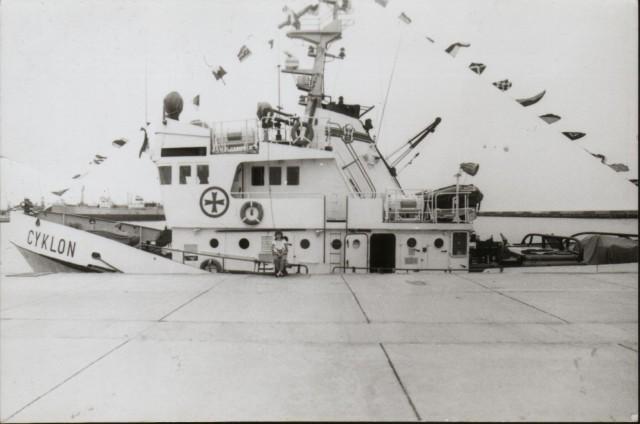

to też R-27

a było to 25 czerwca 1989 roku

[Grzegorz]

Czemu za dwa lata!
Obecnie kończę model trawlera rybackiego i powoli zabieram się za R -17 potocznie "HALNY" liczę że zajmie mi to z dwa lata. No później przyjdzie czas na R - 27. Przez ostatnie trzy lata wykonałem w sumie dwa modele. Były to zestawy z firmy Billing Boats "NORDKAP" i zestaw Graupnera "TON 12" jak już wspomniałem wcześniej obecnie kończe model Trawlera na podstawie planów z firmy Billing Boats o nazwie Nordkap

Plany wstępnie przestudiowane myślałem że R - 17 jest modelem wymagającym (4 arkusze planów), ale R - 27 to już jest masakra pod względem detali. Jak juz pisałem plany są na 12 arkuszach wszystko jest bardzo dobrze rozrysowane w dużej skali 1 : 12,5. Uważam że są warte swojej ceny.

[grzegorz75]

to pokazuj Nordkapa , akurat też go zrobiłem w zeszłym roku
