IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Relacje z budowy tych jednostek
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

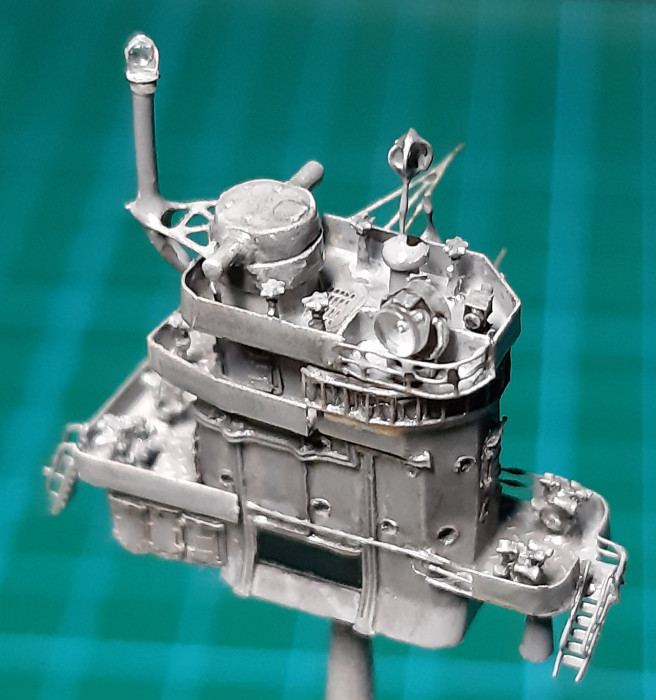

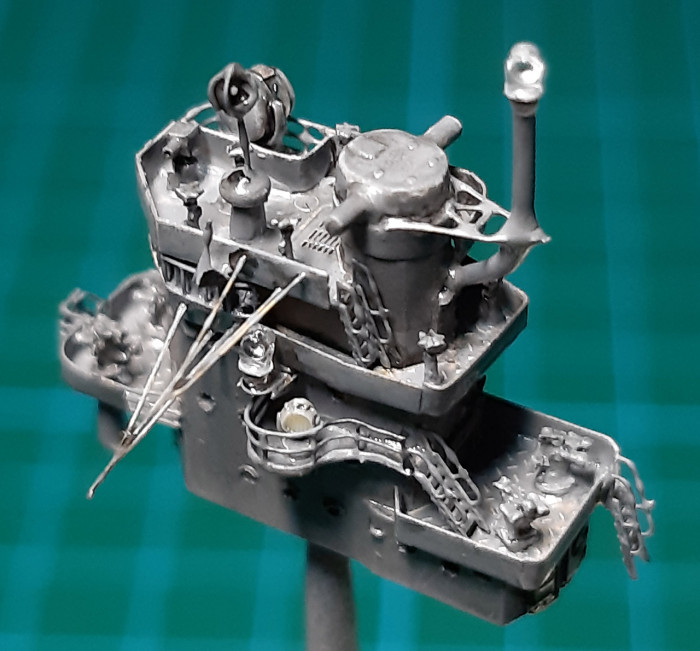

Na wyspę poszedł Surfacer 1200 w rozcieńczeniu 1:3, potem poszedł XF75 w rozcieńczeniu 1:2 i na koniec lakier błyszczący X22 w rozcieńczeniu 1:8. Po wyschnięciu zrobiłem łoszofiltra i wyszło tak:
To czarne powyżej to tablica lotów

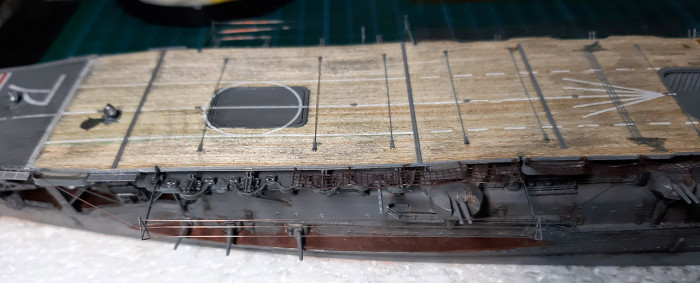

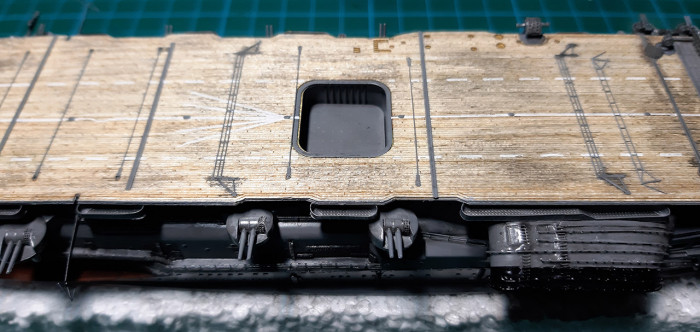

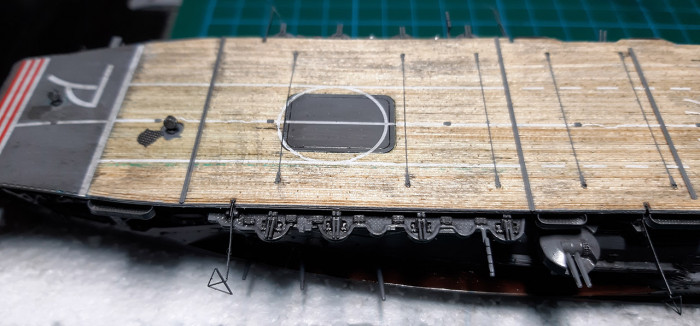

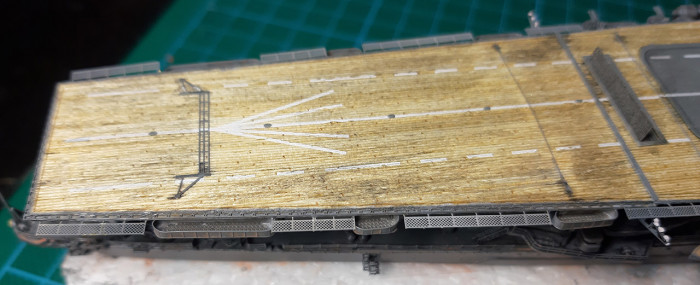

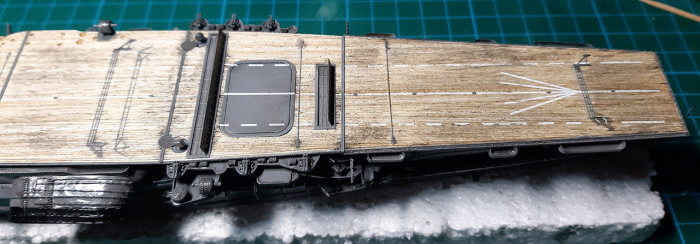

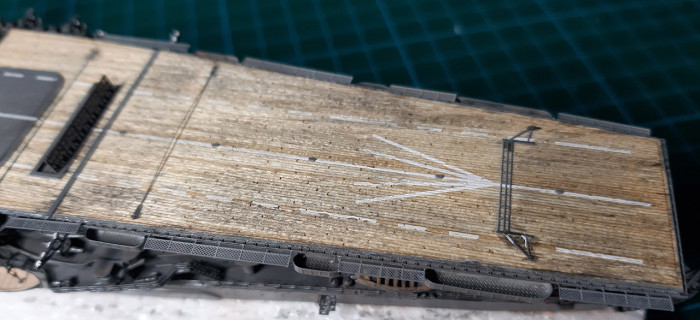

Na pokład poszedł lakier X22 w rozcieńczeniu 1:8, potem łosz
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

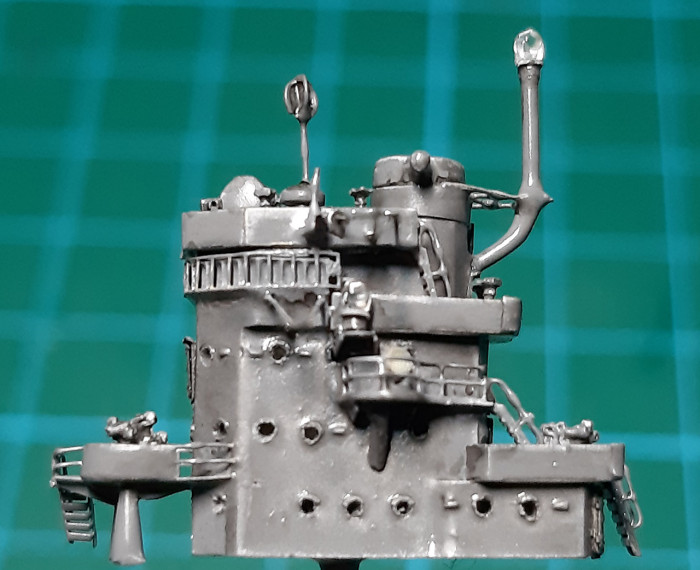

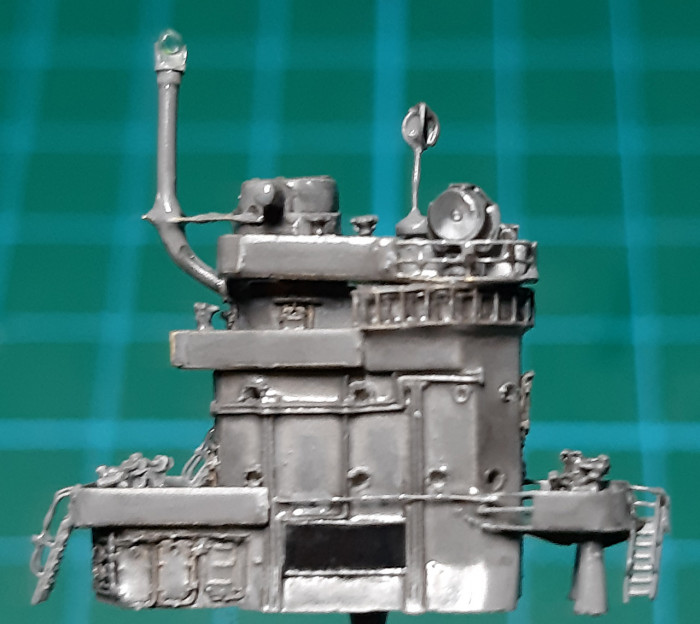

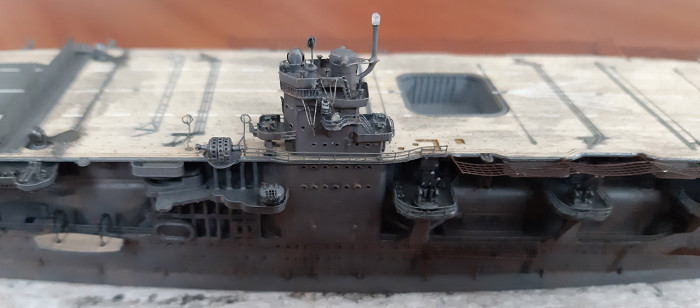

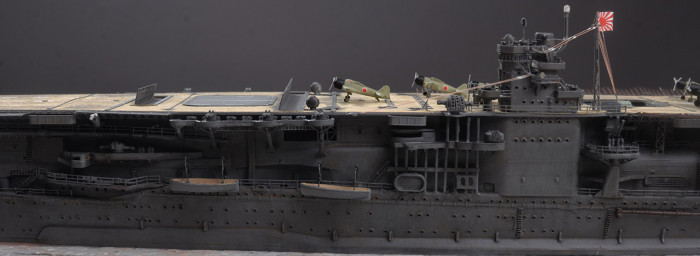

W końcu okręt dostał wyspę oraz barierkę i anteny

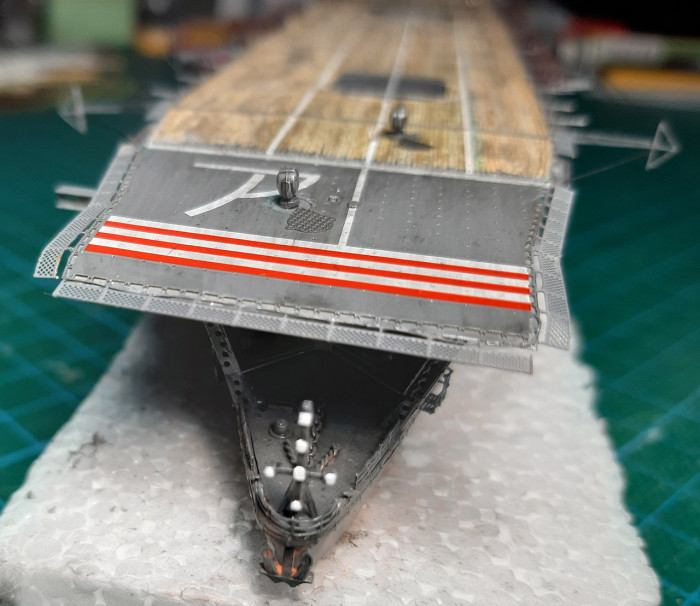

Doszły również siatki przy pokładzie lotniczym
oraz światła
anteny główne na masztach w pozycji poziomej
całość została również trochę podrdzewiona
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

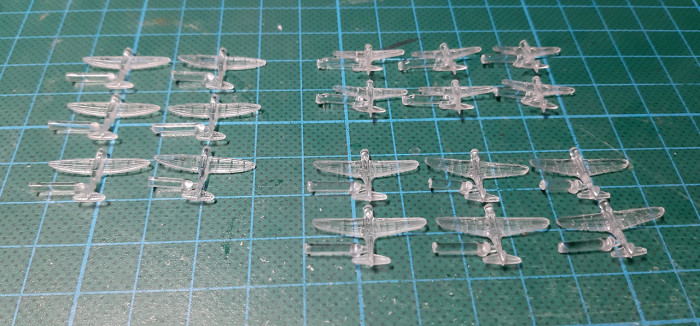

W przygotowaniu trzy eskadry lotnicze: myśliwce Mitsubishi Zero, bombowce nurkujące i torpedowe

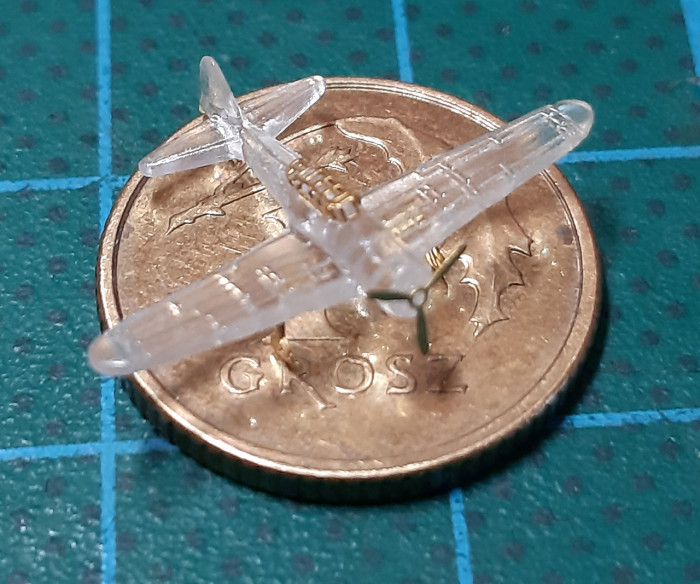

Mitsubishi Zero nie za duży
i zwaloryzowane wszystkie trzy typy samolotów

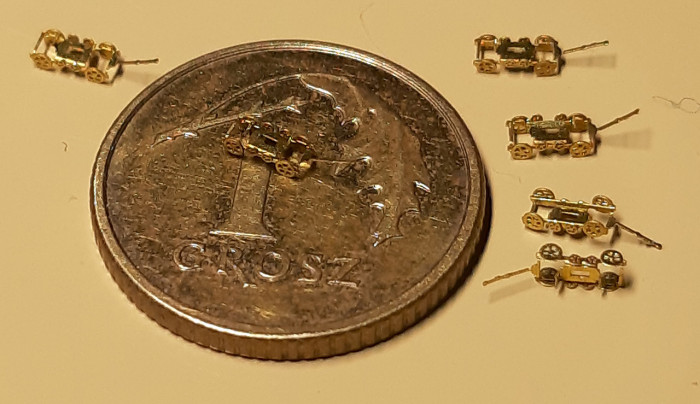

Do tego dochodzą wózki torpedowe
Nie za wielkie są
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
oksal
Posty: 1819
Rejestracja: 04 gru 2010, 21:55

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: oksal »

Jak Ty to widzisz? to jest rozmiar rzędu czterech, no może pięciu psich pcheł. Mam nadzieję, ze nigdy nie ulegnę pokusie budowy w 1:700. Będzie super model. Kibicuję dalej
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

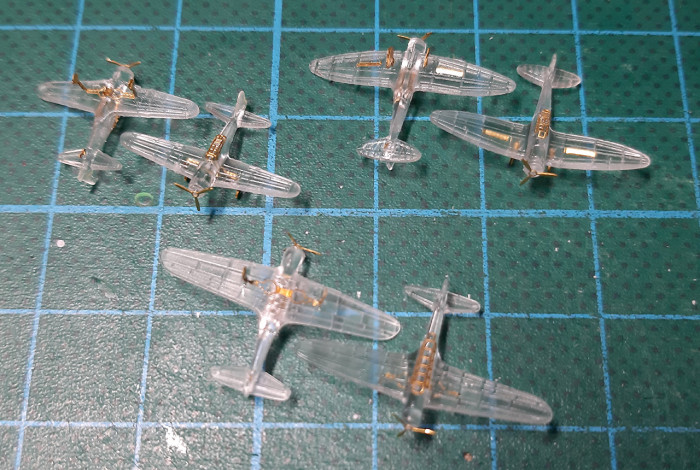

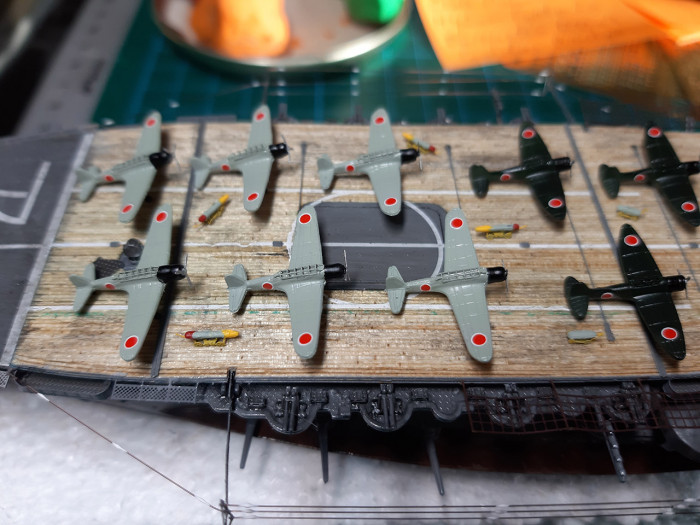

Samoloty pokładowe zrobione, 3 typy po 6 sztuk z każdego.

Na wszystkie poszedł Surfacer 1200 w rozcieńczeniu 1:5

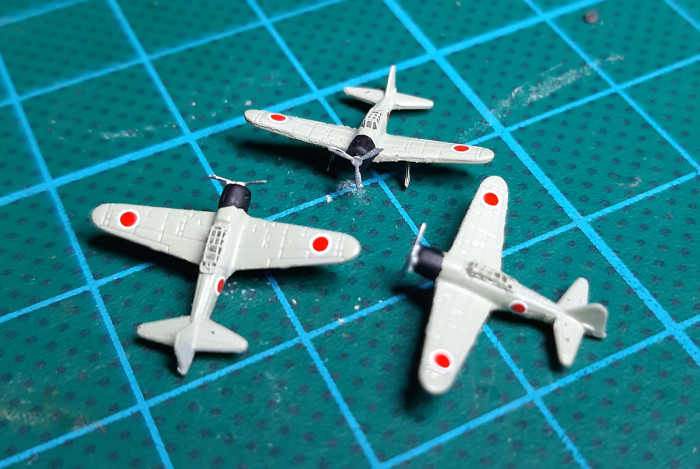

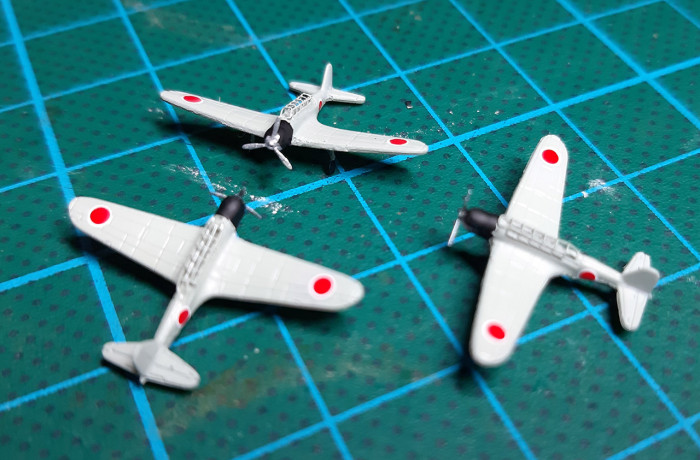

Mitsubishi A6M2 Zero
Malowanie XF-76 Grey Green rozcieńczony 1:4

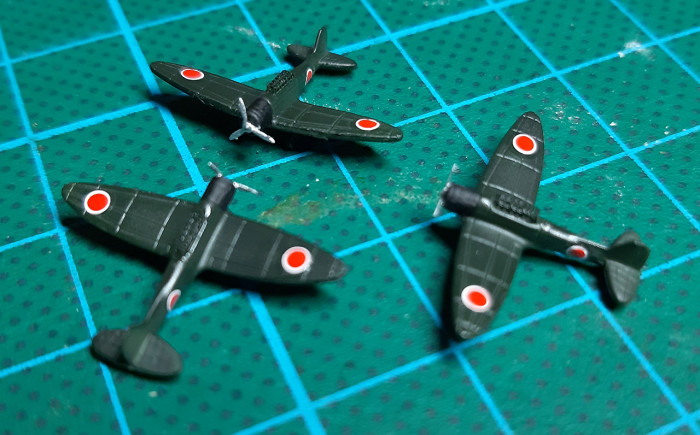

Bombowiec nurkujący Aichi D3A1 Val
Malowanie XF-11 J.N. Green Flat rozcieńczony 1:4
Bombowiec torpedowy Nakajima B5N2 Kate
Malowanie XF-12 Grey rozcieńczony 1:4
Potem było malowanie pędzelkiem: Osłony silników XF-1 Flat Black i Śmigła XF-16 Flat Aluminium. Na skrzydła i boki poszedł lakier błyszczący X-22 Clear rozcieńczony 1:8, potem kalki.

Nie do końca jestem zadowolony z samolotów gdyż krawędzie natarcia były kiepsko zrobione, co niektóre jeszcze pogorszyłem usuwając nadlewy. Ale nie widziałem tego na przezroczystej wyprasce, a dopiero na powiększonym zdjęciu pomalowanego samolotu. Nie widac tego gołym okiem - musi tak zostać

Na kalki pójdzie jeszcze lakier błyszczący X-22 Clear
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

Po dokładnej analizie zrezygnowałem z naprawy krawędzi natarcia samolotów, więcej szkód bym narobił niż pożytku by z tego było. Mam nauczkę na przyszłość. A tymczasem:

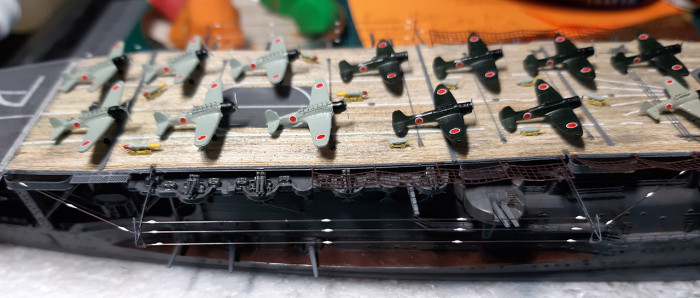

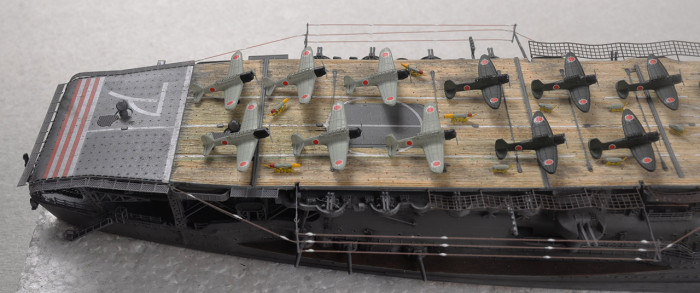

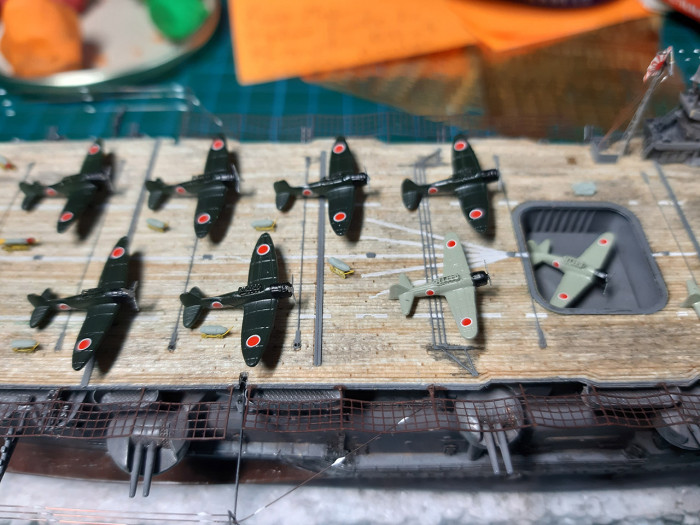

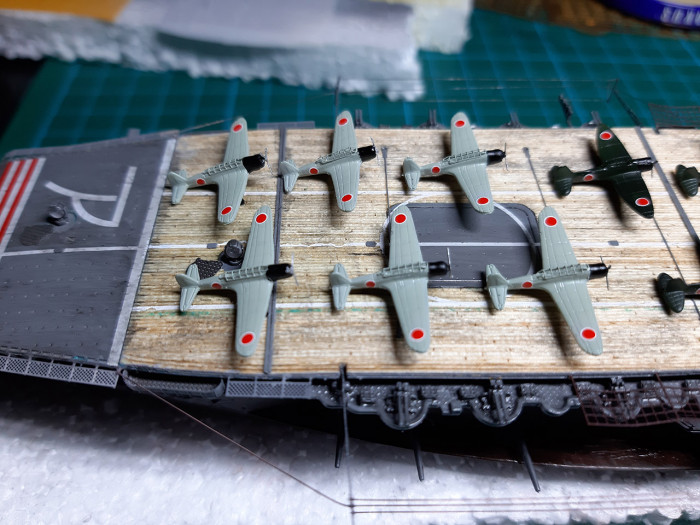

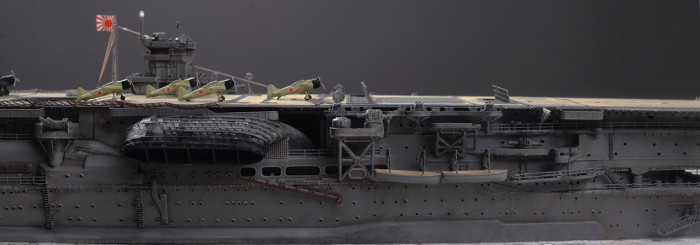

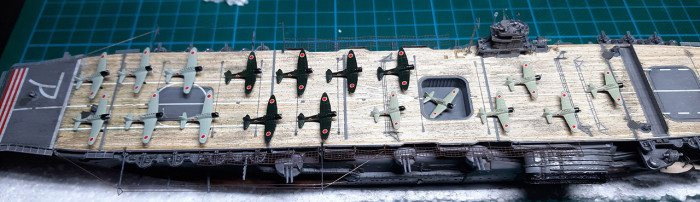

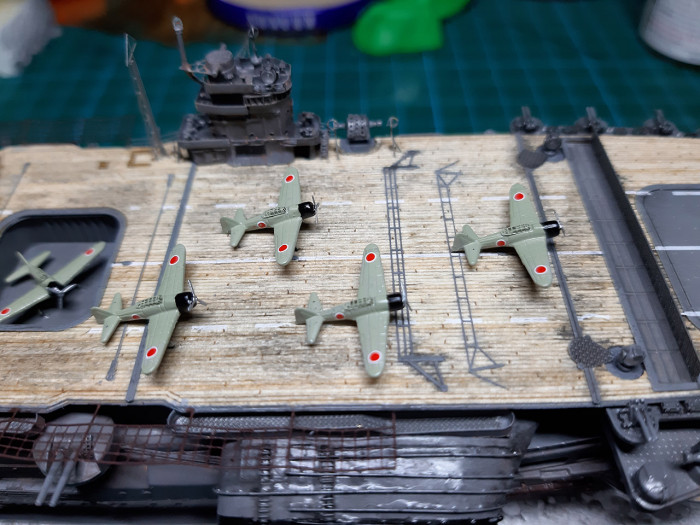

Gdzieś na morzu w pobliży Midway Akagi się przezbraja przed ostatecznym zbombardowaniem

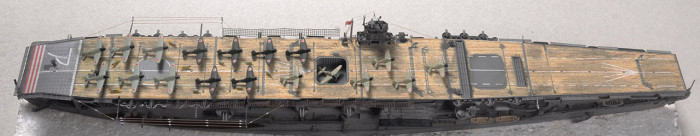

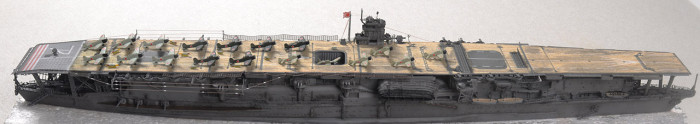

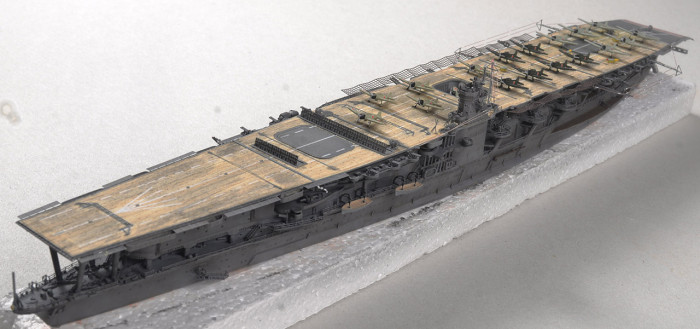

I widok całości
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

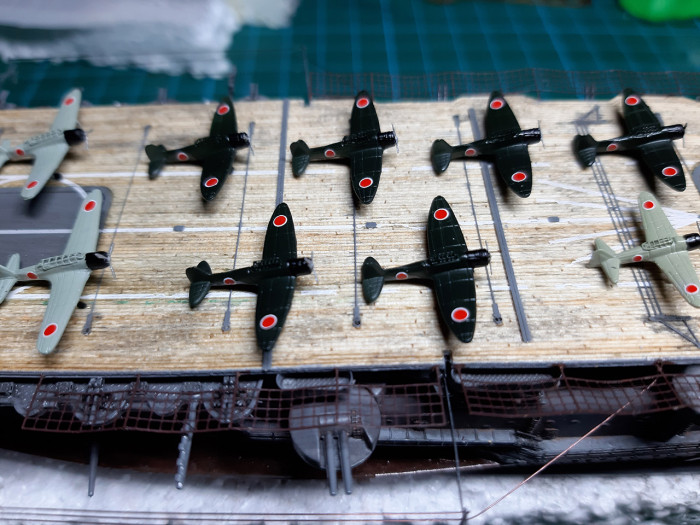

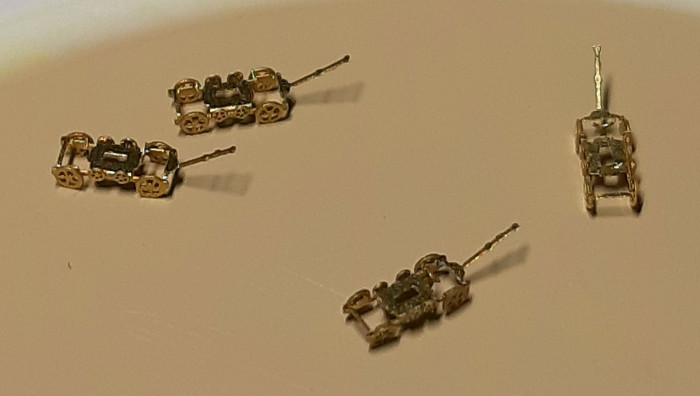

Jak na przezbrojenie przystało dodałem wózki torpedowe
i bombowe
dokończyłem anteny
dodałem maszt za wyspą wraz z antenami i banderą wojenną

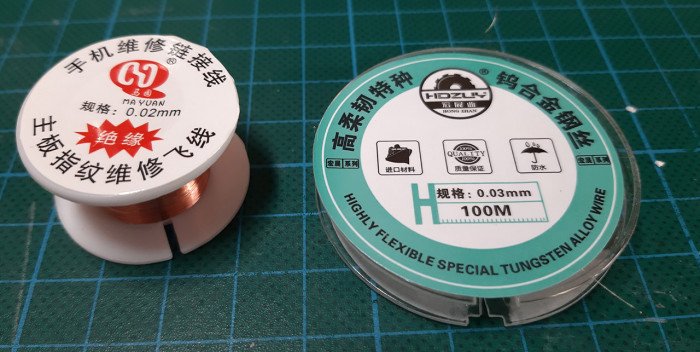

Do wykonania anten zakupiłem testowo drut molibdenowy i miedziany
Molibden nie był poskręcany, ale jest za bardzo sztywny, natomiast drucik miedziany 0,02mm wydał mi się ok. Nie wiem nawet czy nie jest za cienki na anteny - ale nim zrobiłem pozostałe antenki.

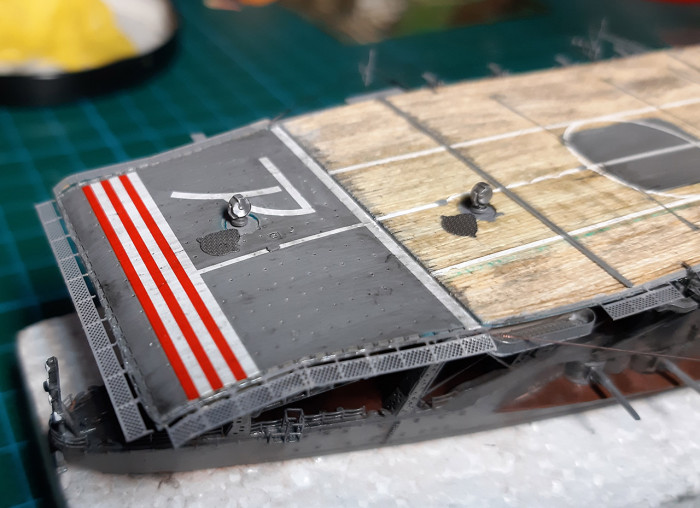

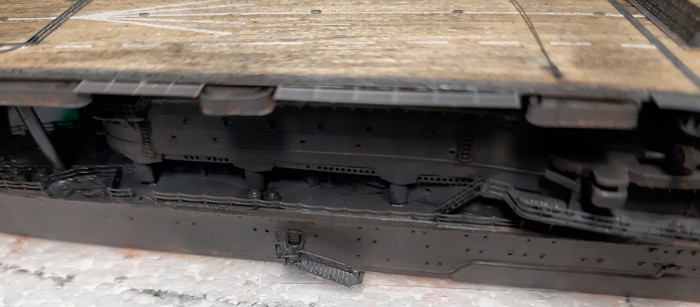

Na koniec dodałem schody na dziobie
i na rufie
I tym sposobem dojechałem do końca budowy Akagi. Ostatnią czynnością będzie pomalowanie całości lakierem matowym GX-113 w rozcieńczeniu 1:8, będzie kładzione kilka warstw. Czekam teraz na zrobienie zdjęć modelu dobrym aparatem.

To jeszcze nie koniec relacji, gdyż siedemsetka bez morza jest jak ryba bez wody, więc będzie diorama. Akagi również nie może obyć się bez obstawy, osłania go pancernik - oczywiście Yamato, który jest zrobiony. Do kompletu dojdzie jeszcze niszczyciel Yukikaze klasy Kagero. Niszczyciel będzie na wspólnej dioramie z Akagi.

Tymczasem zapraszam do relacji z budowy Yukikaze w osobnym wątku, a do tej relacji jeszcze wrócimy
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

Czas na galerię, zdjęcia w oryginalnym rozmiarze do pobrania TUTAJ

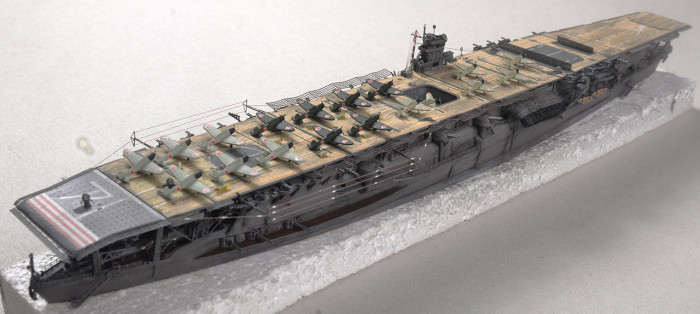

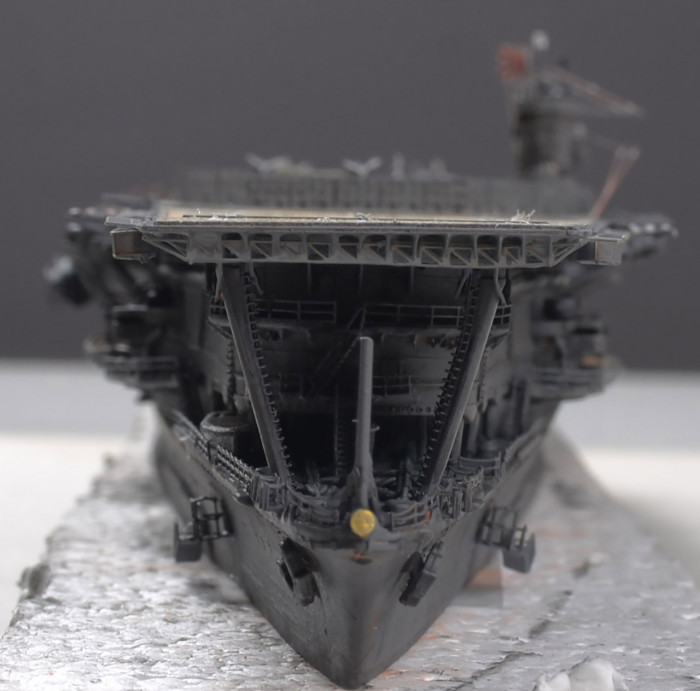

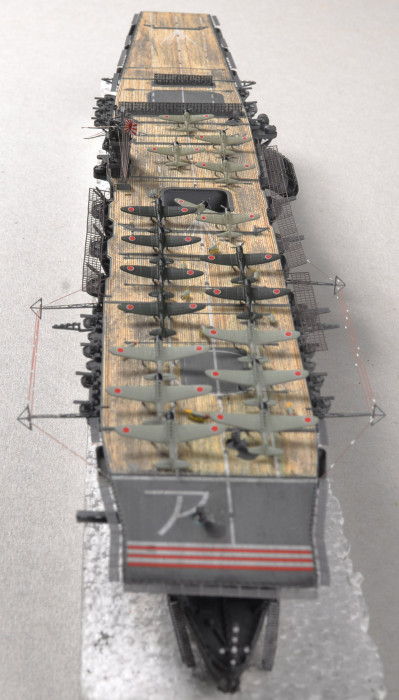

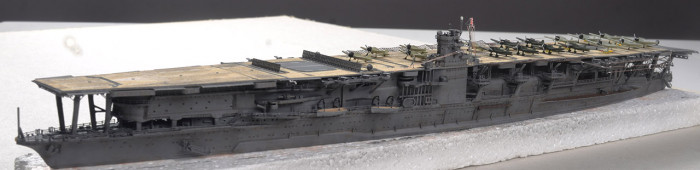

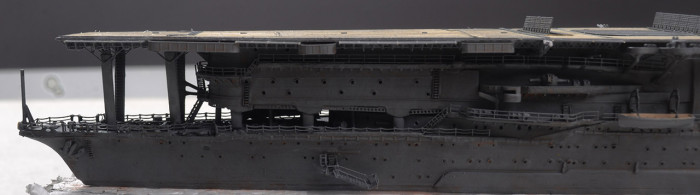

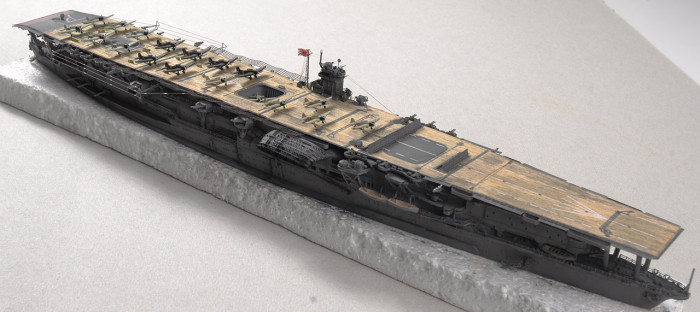

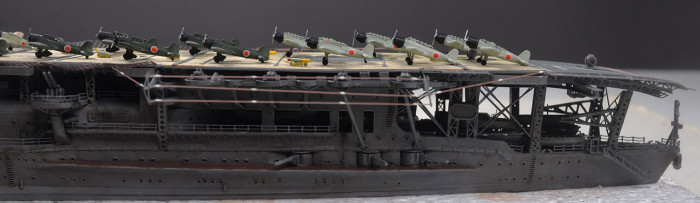

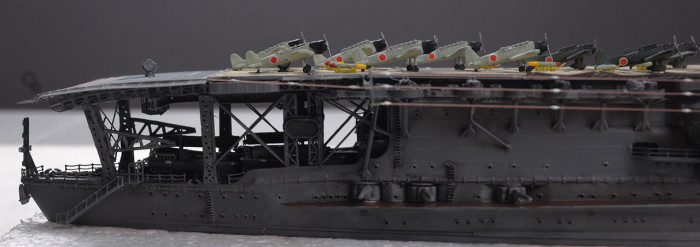

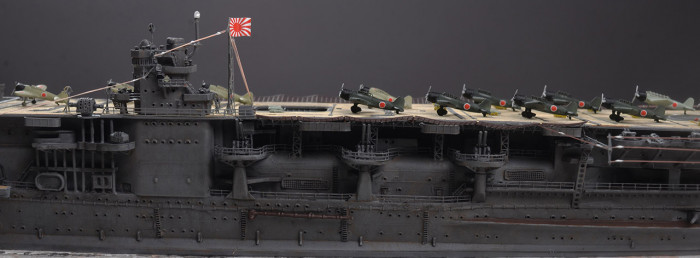

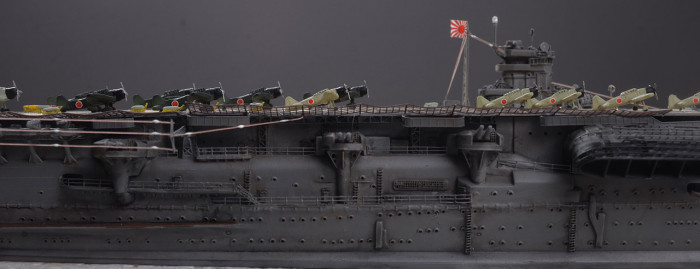

Perspektywa

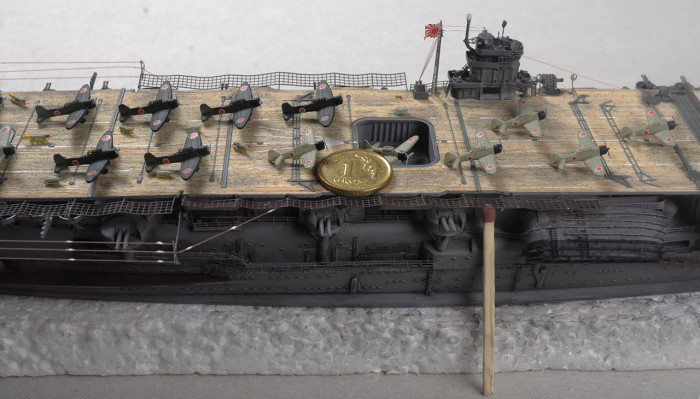

Wielkość modelu

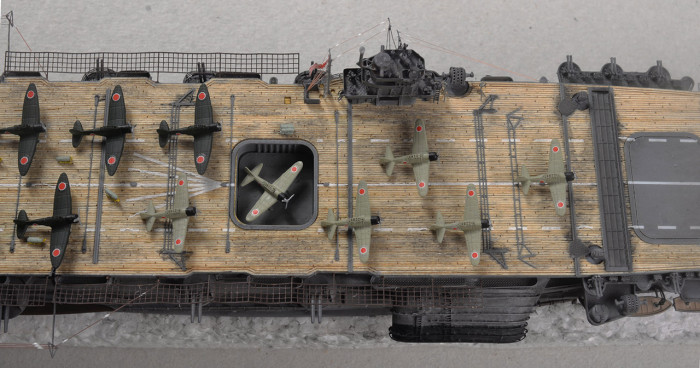

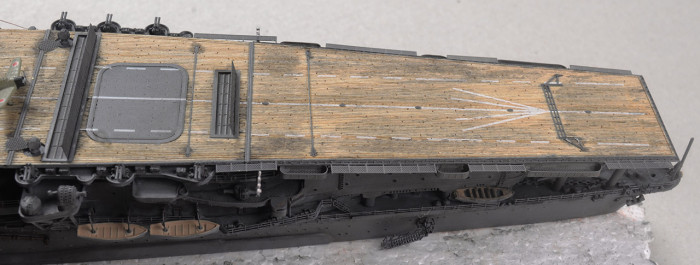

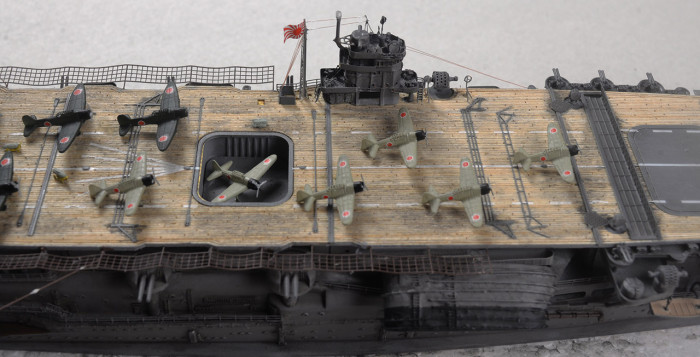

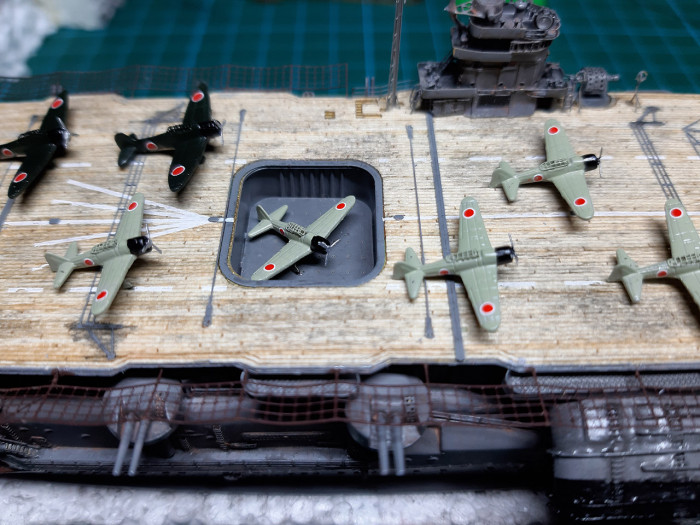

Szczegóły pokładu

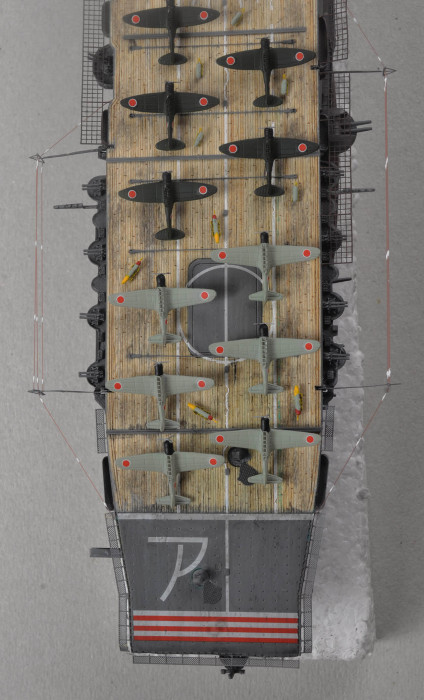

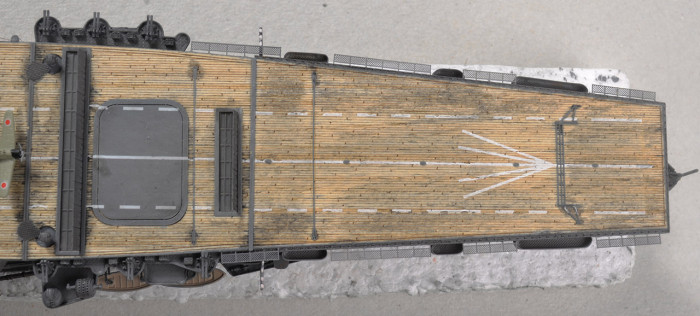

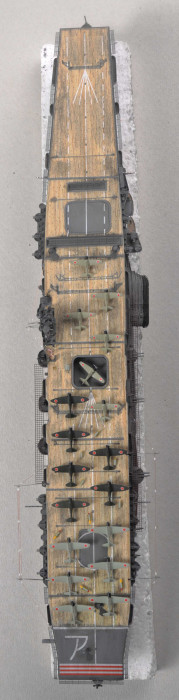

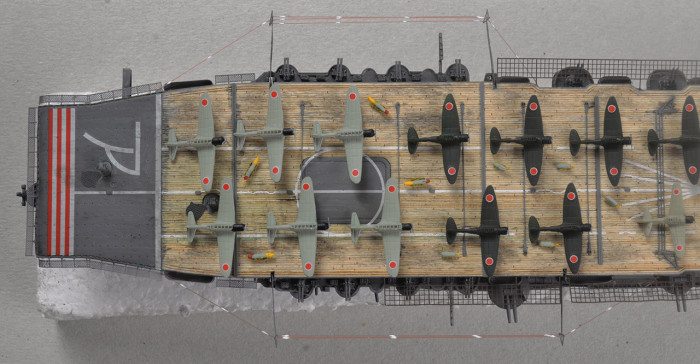

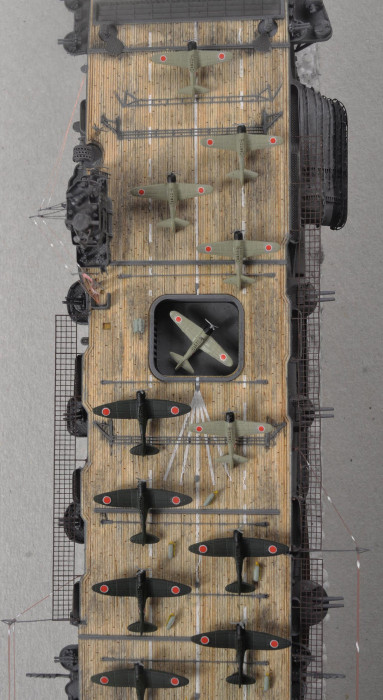

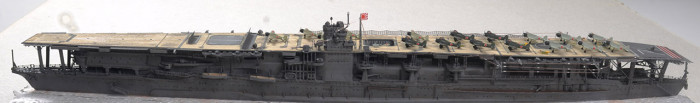

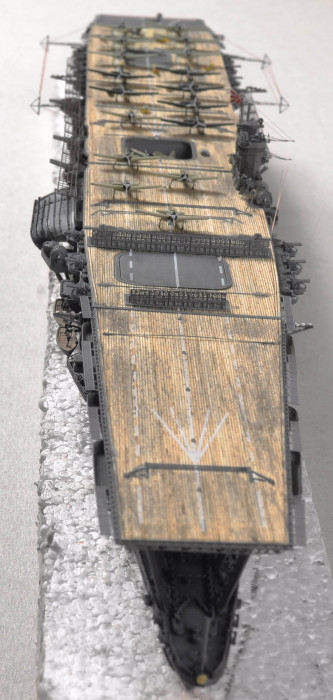

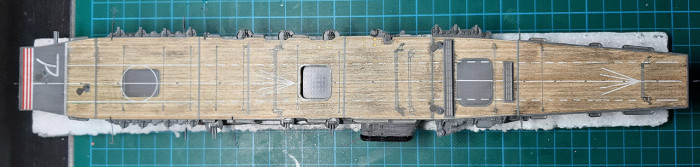

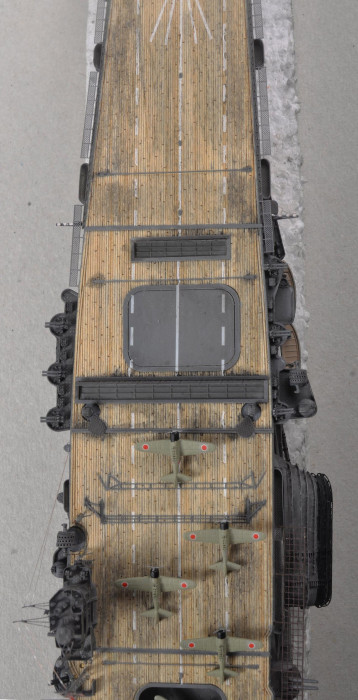

Widok z góry

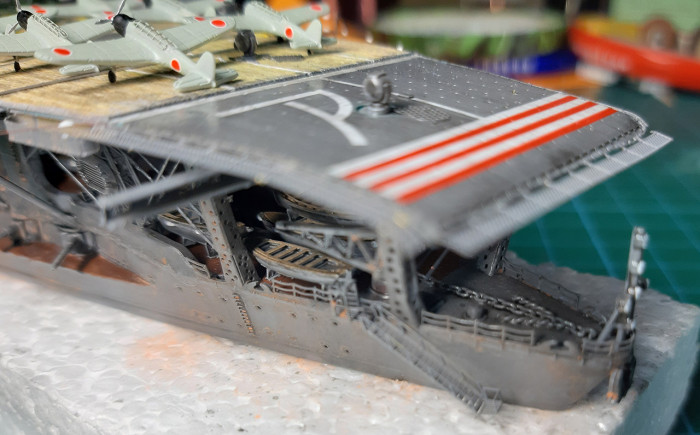

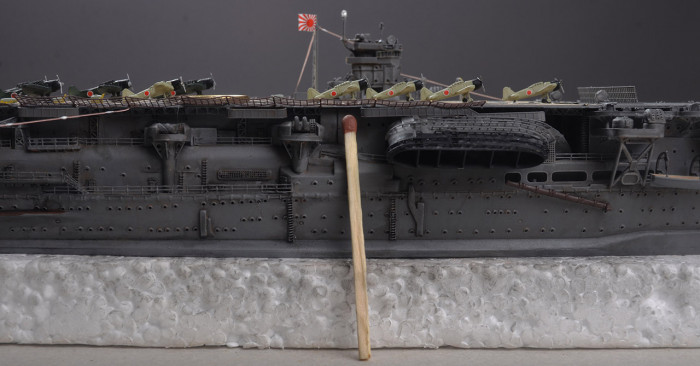

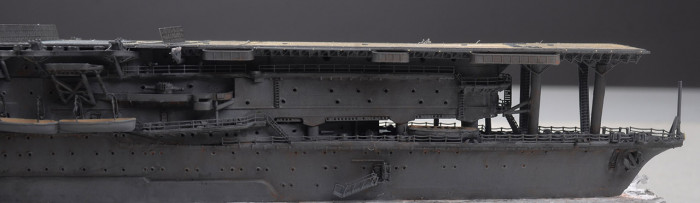

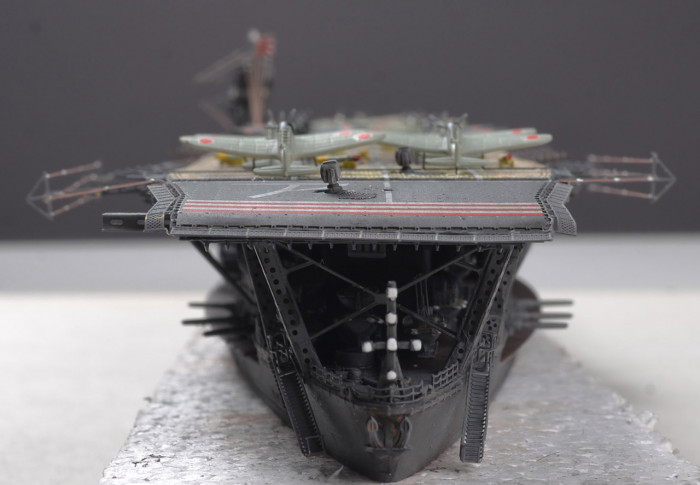

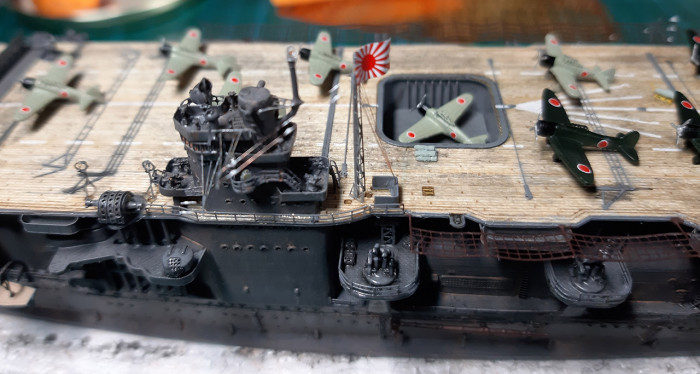

Szczegóły
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 148
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

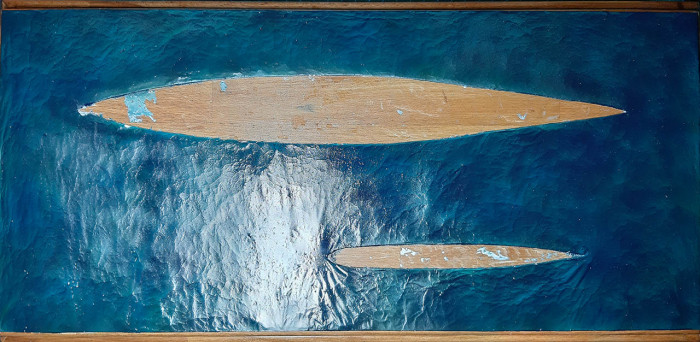

Czas zwodować Akagi, będzie mu towarzyszył Yukikaze.
Przykleiłem szablon do podstawy patexem

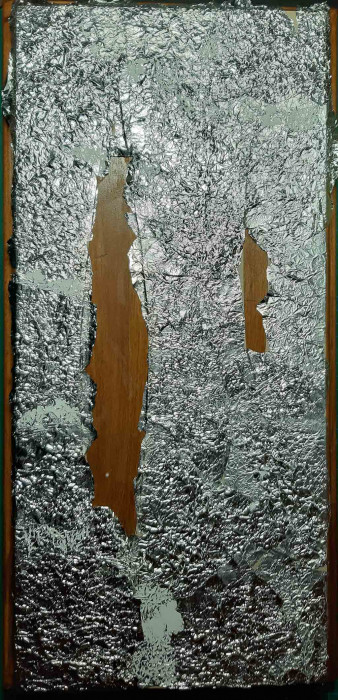

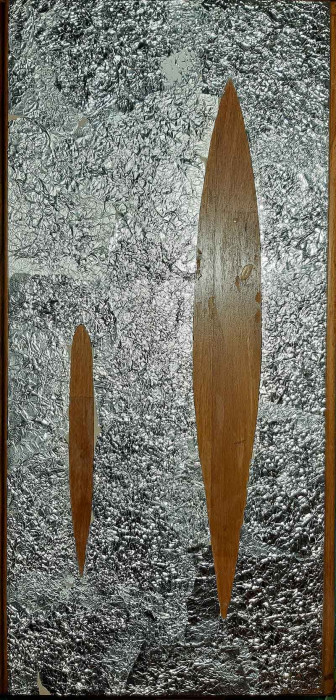

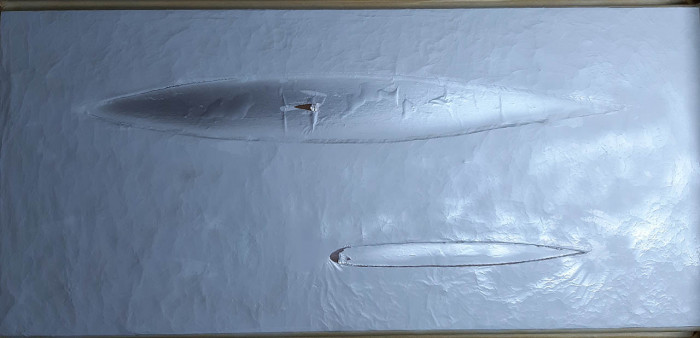

Na to pognieciona folia aluminiowa klejona patexem

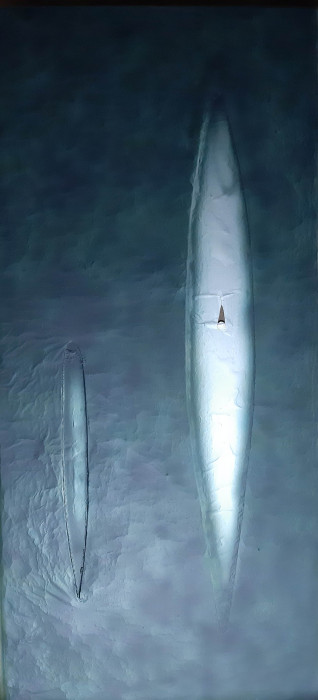

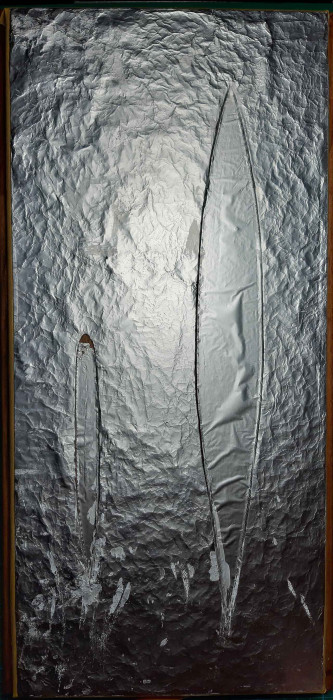

Teraz na całość folia na patexie i całość ugniatamy palcami

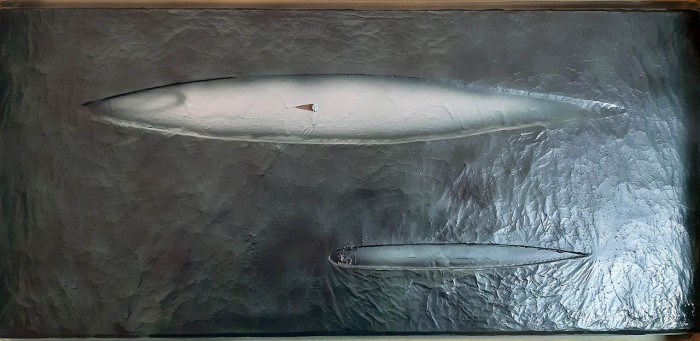

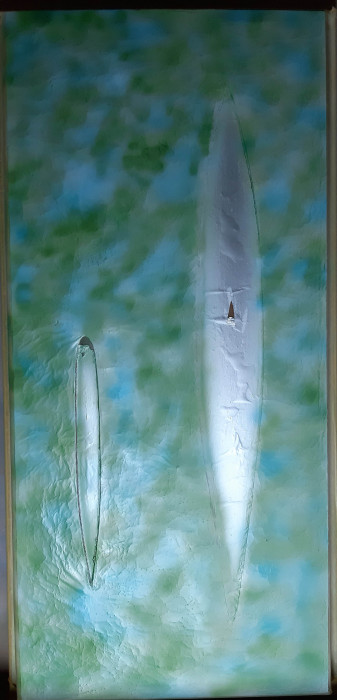

Teraz podkład na całość: Surfacer 1500

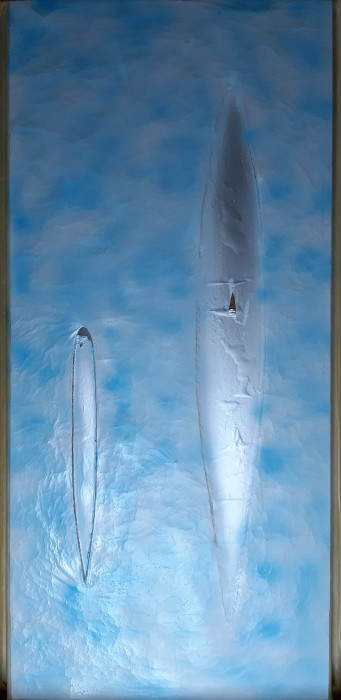

I malowanie morza, Niebieski X-14
Zielony XF-5
Na koniec Sea Blue XF-17
Teraz lakiery i żele, na początek X-22 Clear
Na to X-23 Clear Blue

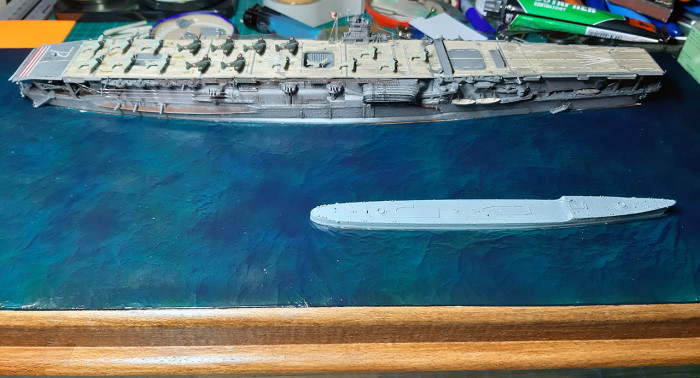

Na koniec wstawiamy Akagi

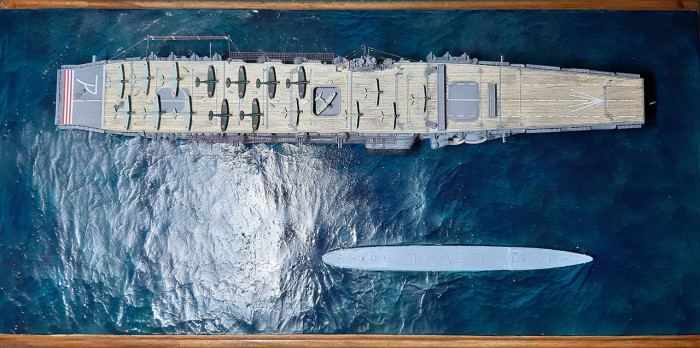

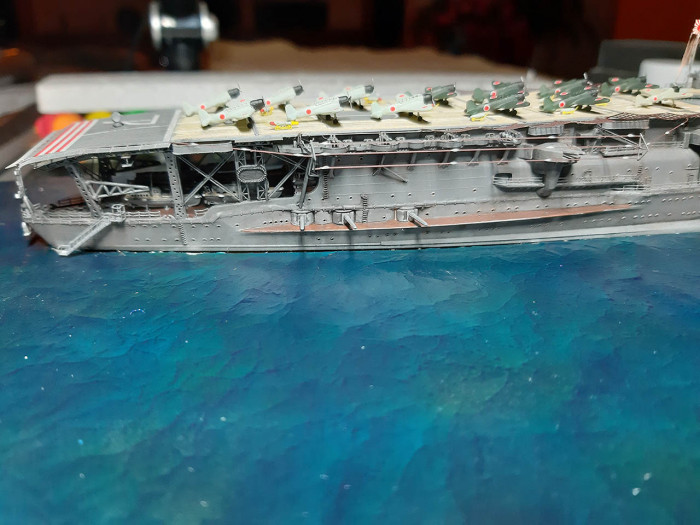

I tak to morze wygląda, jeszcze trzeba "uszczelnić okręt w wodzie"
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
ryszardb
Posty: 82
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: ryszardb »

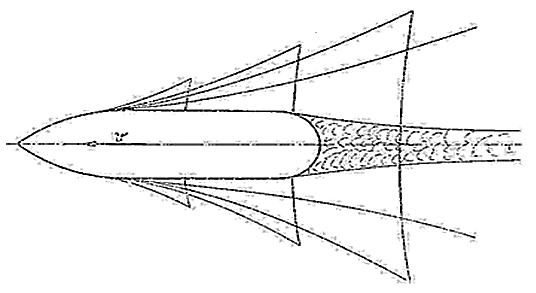

Jeżeli okręty są w ruchu to dobrze by było zrobić im fale dziobowe i rufowe. W teorii wygląda to jak na rysuneczkach. Zdjęcia nie zawsze dają pełen obraz bo większość fal nakłada się na siebie. Natomiast główne falowanie jest zawsze takie same i zależy tylko od prędkości jednostki. układ fal i ich kąt wykorzystywali lotnicy do określenia prędkości jednostek w konwoju. A wygląda to tak

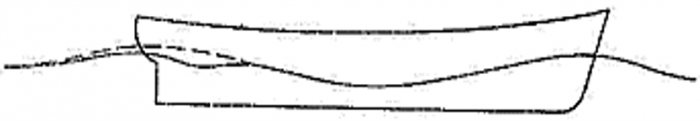

FALOWANIE WZDŁUŻ KADŁ..png
układ fal wzdłuż kadłuba

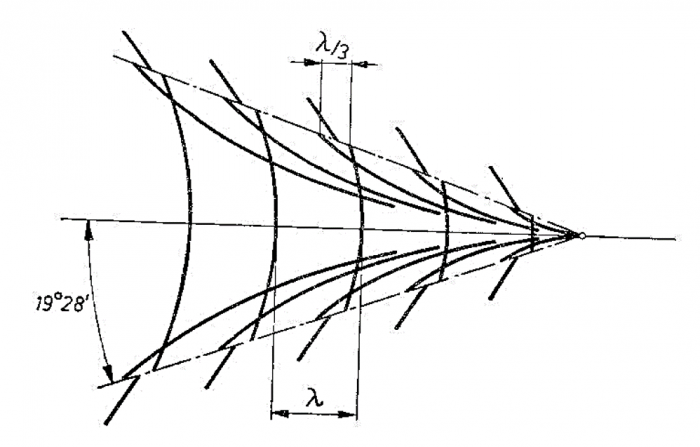

UKLAD FAL DZIOBOWYCH.png
UKLAD FAL DZIOBOWYCH.png (14.29 KiB) Przejrzano 202 razy
UKŁA FAL WTÓRNYCH.png
układ fal wtórnych.

Wykonanie okręcików wzbudza podziw.

Pozdrawiam
Ryszard
