IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Relacje z budowy tych jednostek
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH,

Post autor: lkemot »

Zabrałem się za łodzie okrętowe. Wypraski może i nie takie złe, ale nie wzbudziły mojego entuzjazmu

Więc wziąłem się za ciachanie i blacharstwo

Tak powstały motorówki

łodzie towarowe, motorowe i wiosłowe

kutry i szalupy ratunkowe

I żeby nie było narzekań na małą detalizację i takie tam, porównanie z groszem
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH,

Post autor: lkemot »

Dodałem ściankę na pokładzie dziobowym

I zabrałem się za wnękę przy platformach przeciwlotniczych

Tutaj znowu niszczenie i odtwarzanie

wnęka zamontowana do burty

Teraz wnęka kominowa na drugiej burcie. Na razie nic nie wklejam, gdyż zaznaczone elementy takie jak są nie zmieszczą się pod kratownicą pokładu startowego

Te elementy do wycięcia

I sklejamy burty razem

Teraz dno i szpachlowanie
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH,

Post autor: lkemot »

Przednia część nadbudówki/hangaru, została pozbawiona detali plastikowych

by je później pracowicie pododawać

Wykonałem imitację pasów poszycia Surfacer'em 1000

Wkleiłem pokład dziobowy, rufowy i malowanie Surfacer'rem 1200

Teraz drzwi hangaru łodziowego zostały pozbawione ornamentów

Nałożyłem linoleum na tylne elementy pokładu - Tamiya XF-79

Teraz dokończyłem łodzie okrętowe, Surfacer 1200, XF-75, a elementy drewniane XF-78

I przednia część kadłuba

Wkleiłem przód nadbudówki
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH,

Post autor: lkemot »

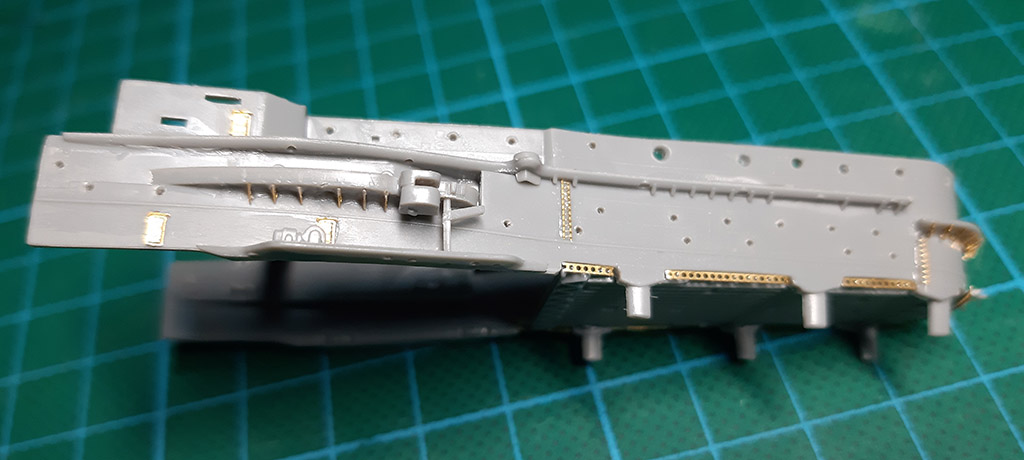

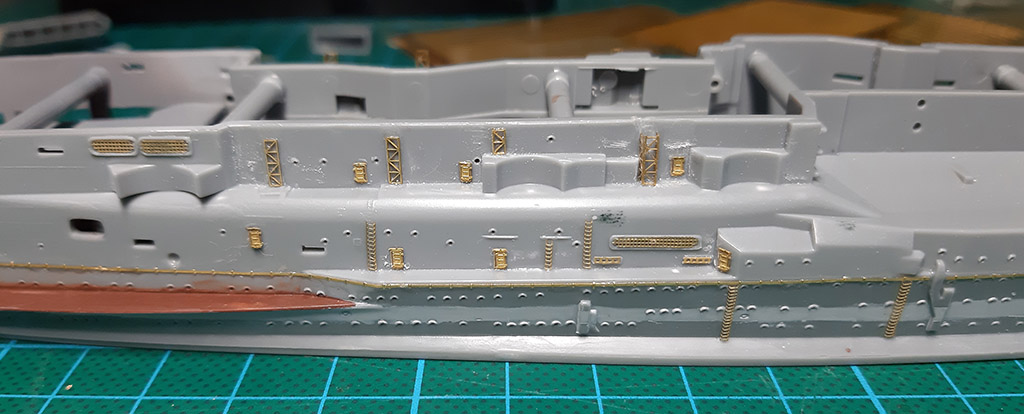

Prace nad Akagi trwają, dodałem przewody demagnetyzacyjne, drzwi, drabinki, kratownice i inne elementy

Waloryzacji podlegają również spodnie części pomostów
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH,

Post autor: lkemot »

Przygotowałem i wkleiłem komin

Potem zrobiłem przymiarkę do pokładu z kratownicami i tu drobny zonk

Nie mieści się platforma przypokładowa. Pokład FlyHawka był dedykowany do tego modelu, ale widać, że w tym miejscu nie jest ok. Długo myślałem co zrobić, podnieść nadbudówki o 3mm - to generowało by dalsze problemy, gdyż kratownice na rufie i dziobie byłyby za krótkie. Przymierzyłem również wszystkie platformy na burtach, które są zaraz pod pokładem głównym i te się mieszczą. Dlatego zdecydowałem się na wcięcie w komin.

Teraz platforma się mieści, a po umieszczeniu pokładu startowego na gotowo zamaskuję dziurę w kominie do platformy za pomocą pcv i szpachlówki.
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH,

Post autor: lkemot »

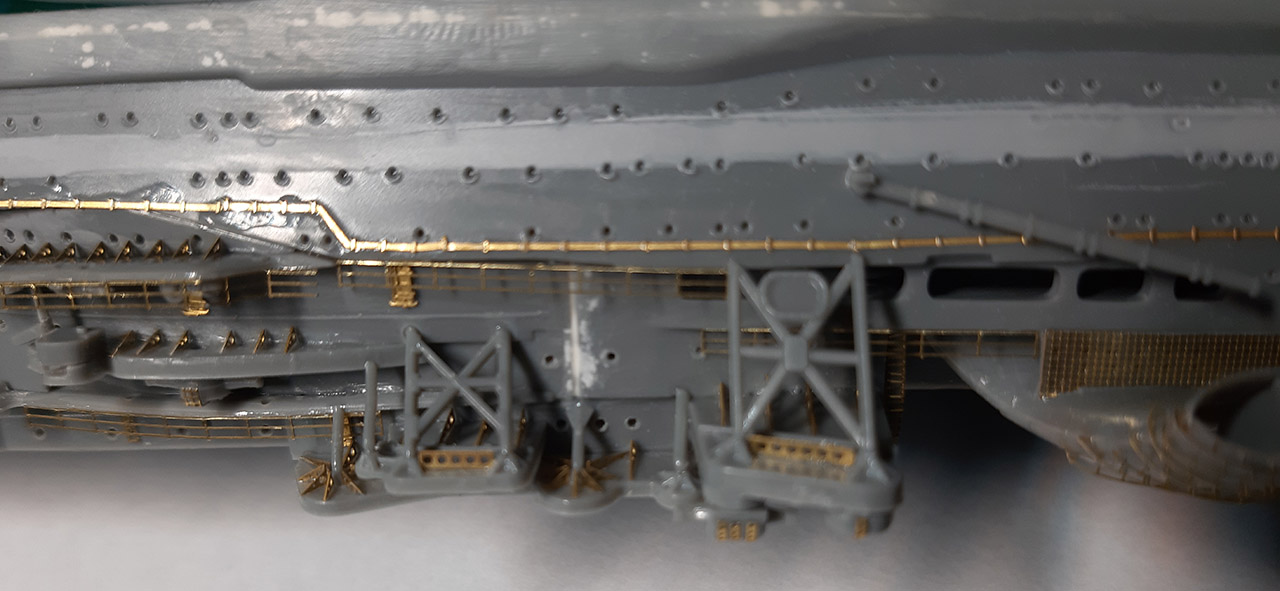

Dokończyłem wnęki i stanowiska dział 127mm

i 25mm
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

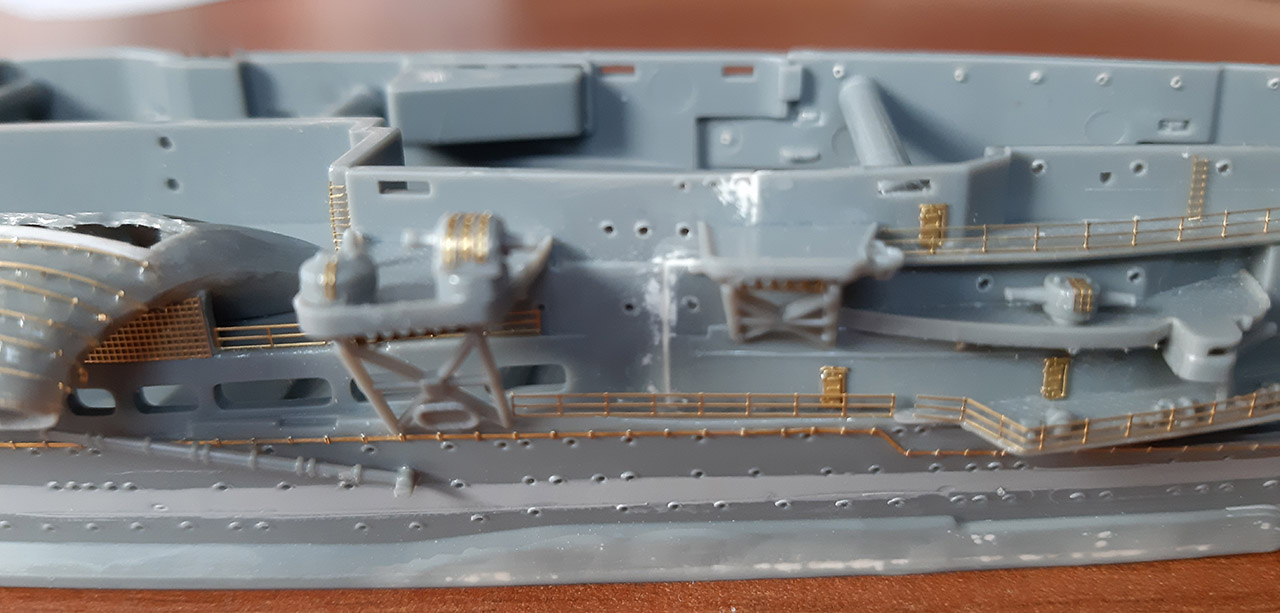

Zrobiłem kilka następnych elementów
Tutaj można by zrobić podporę trochę subtelniejszą, ale zostawiłem taką jaka była
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

A tymczasem zabrałem się za platformy działek 25mm
Wszystko do wycięcia, kratownice również
i już kratownice by me

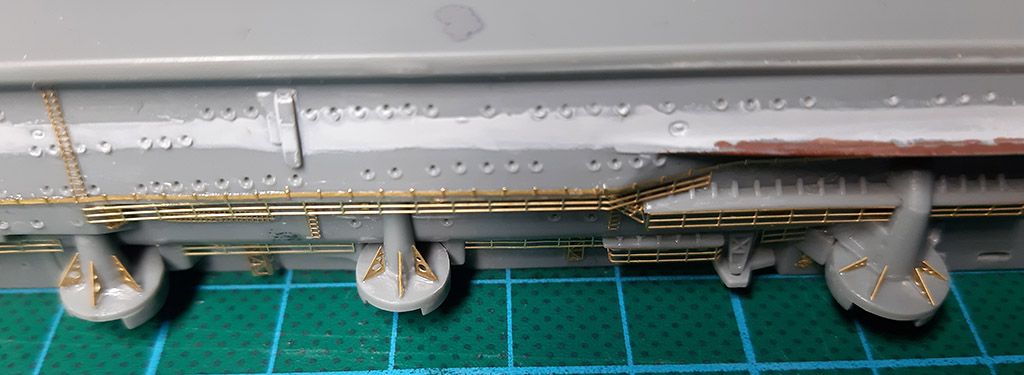

Teraz mocowanie do burt poszczególnych pomostów - bez komentarza...
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

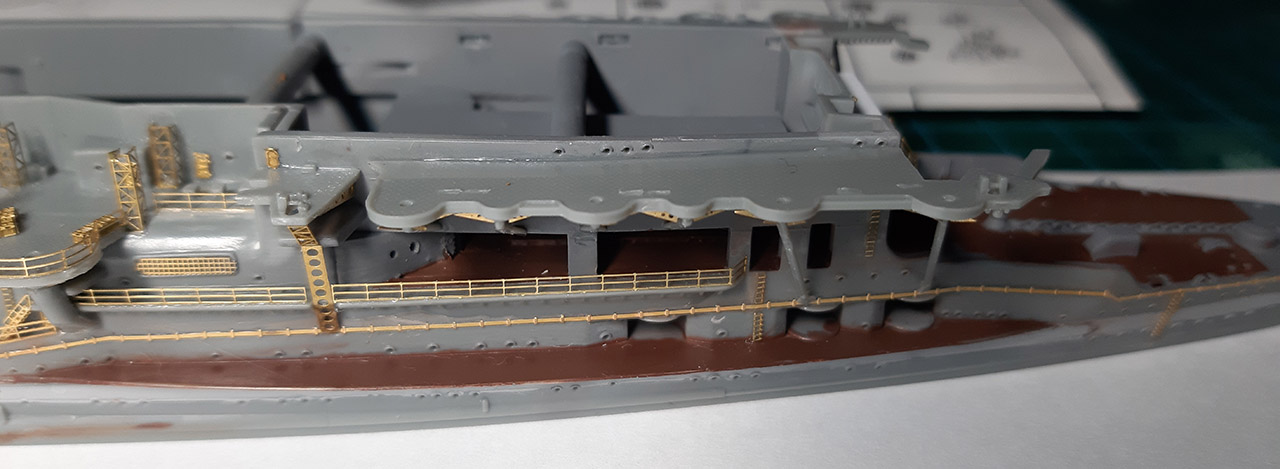

Wykonałem podpory przedniej części pokładu startowego i dokończyłem barierki
Wkleiłem również karabiny i działa
Oraz anteny
Powstały również podpory rufowej części pokładu startowego
W sumie wykonałem prawie wszystkie elementy kadłuba, teraz malowanie
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
Awatar użytkownika
lkemot
Posty: 156
Rejestracja: 04 gru 2010, 21:56

Re: IJN Akagi 1/700 Fujimi + drewniany pokład + dodatki FH, LR

Post autor: lkemot »

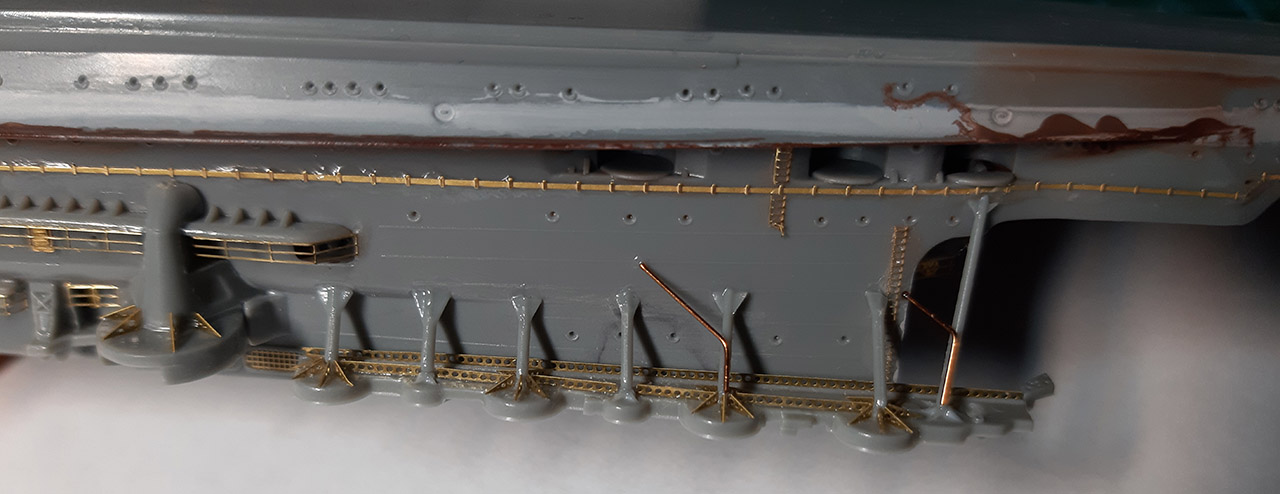

Przyszła pora na malowanie. Po zamaskowaniu pokładów z linoleum i drewnem na model poszedł Surfacer 1200 rozcieńczony 1:3 z Mr. Color Leveling Thinner'em. Potem XF-75 IJN Grey Kure Arsenal rozcieńczony 1:1 (może trochę mocniej).

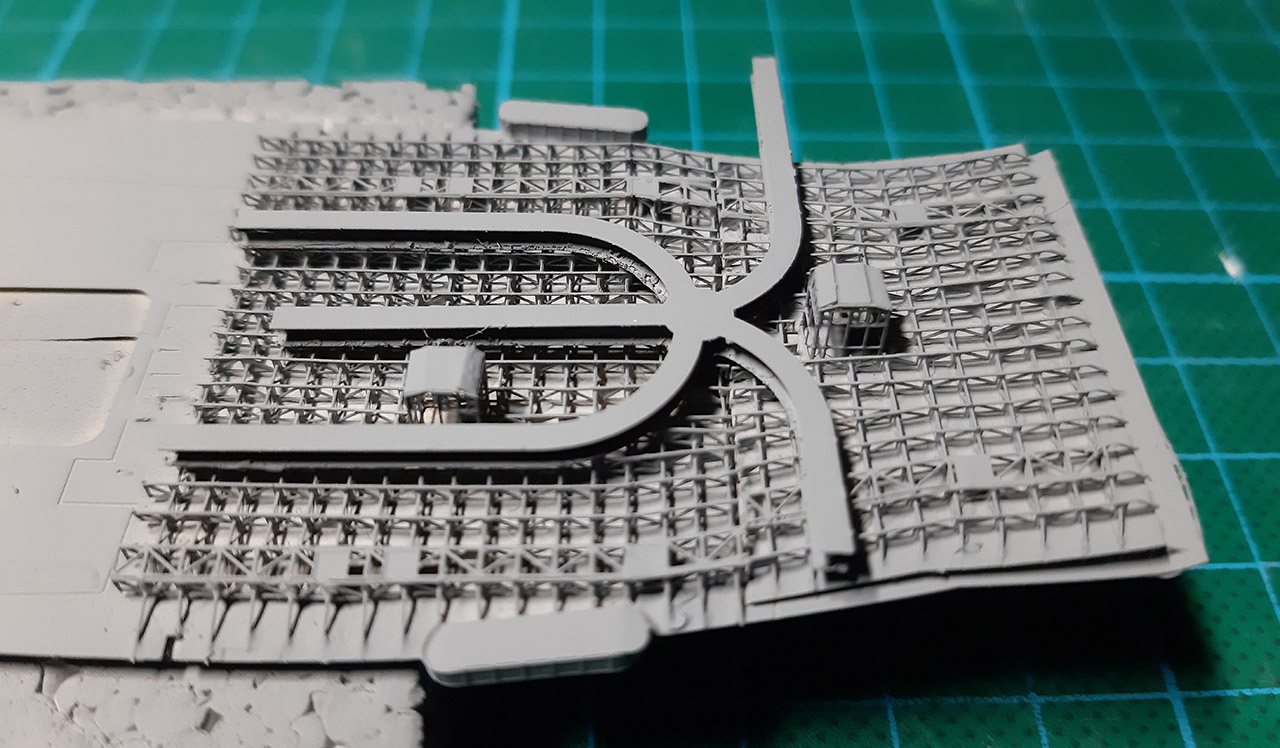

Kratownice pokładu startowego wyszły bardzo dobrze, kleju nie widać 😎. Spawanie CA było Ok.

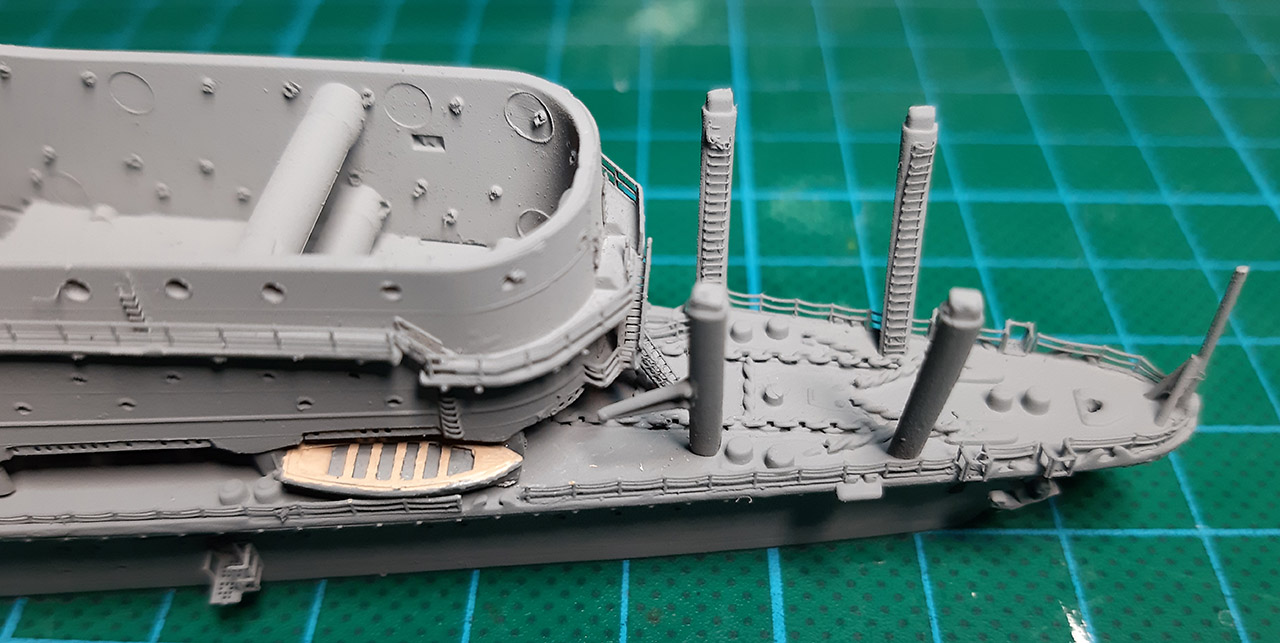

Pokład dziobowy został wyposażony w łódkę ratunkową

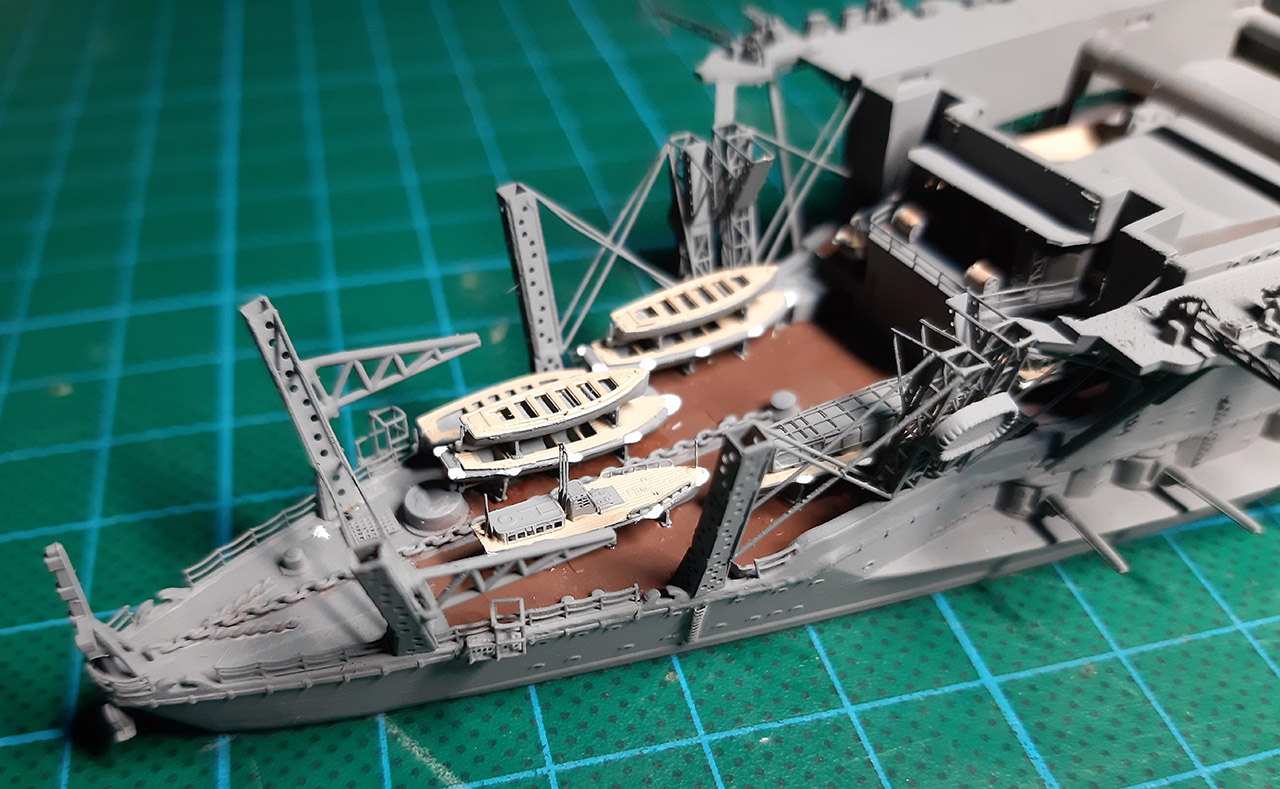

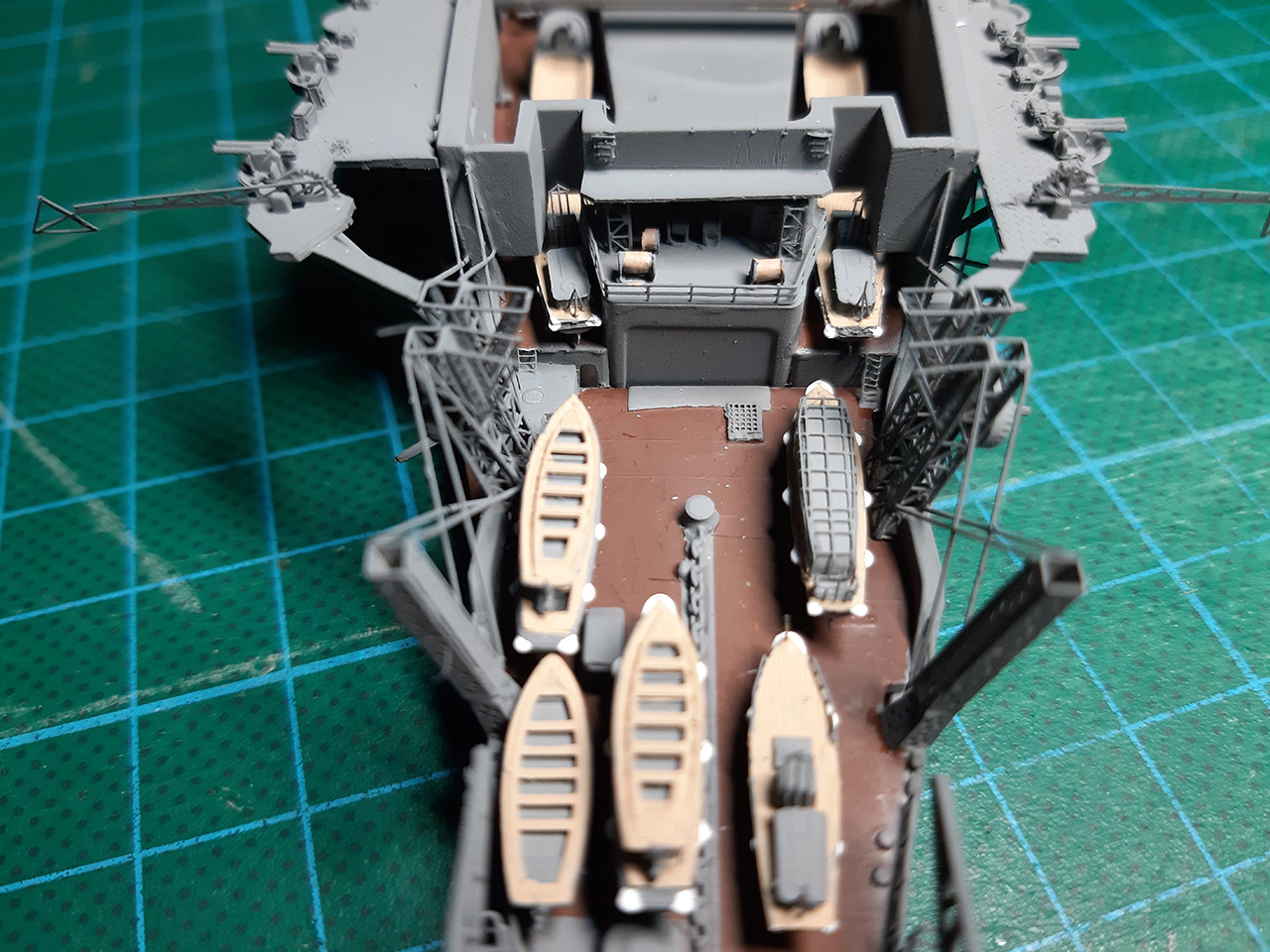

A rufowy w wiele łodzi wszelkiej maści
Pozdrawiam
Tomekl vel lkemot

W stoczni: Victory, Akagi
W porcie: Santa Leocadia, Yamato, Lexington, H.M.S Cleopatra, Le Coureur, Szebeka
