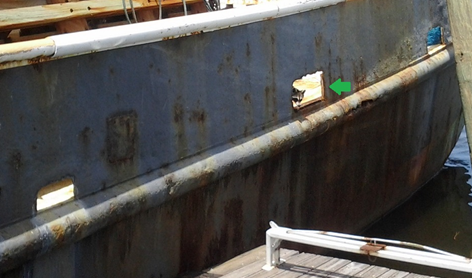

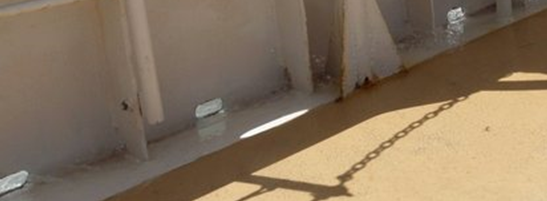

Spływniki bo o to chodzi były wykonane jako otwory okrągłe lub owalne tuż nad pokładem wzdłuż kadłuba . Większe otwory buły wykonane jako kluzy cumownicze. Znalazłem parę zdjęć z lat 1900 - 1925na których to widać.

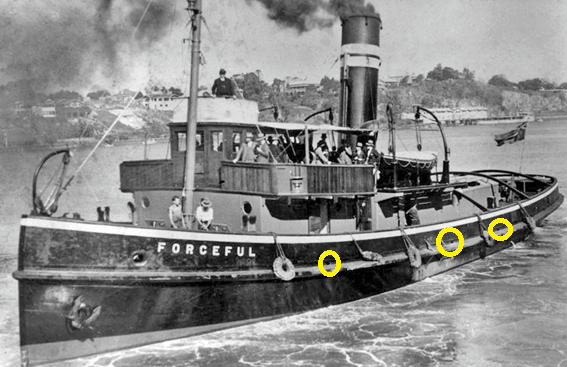

spływniki 1.png
spływniki 1.png (319.28 KiB) Przejrzano 3515 razy

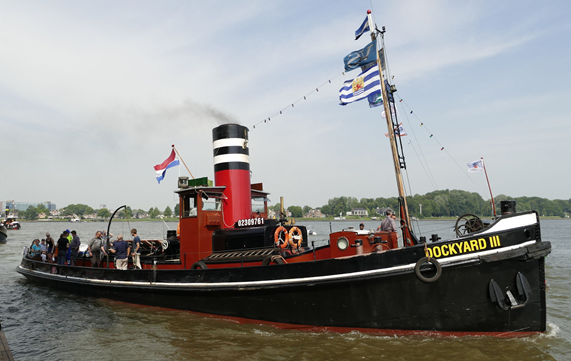

spływnik 3.png
spływnik 3.png (197.39 KiB) Przejrzano 3515 razy


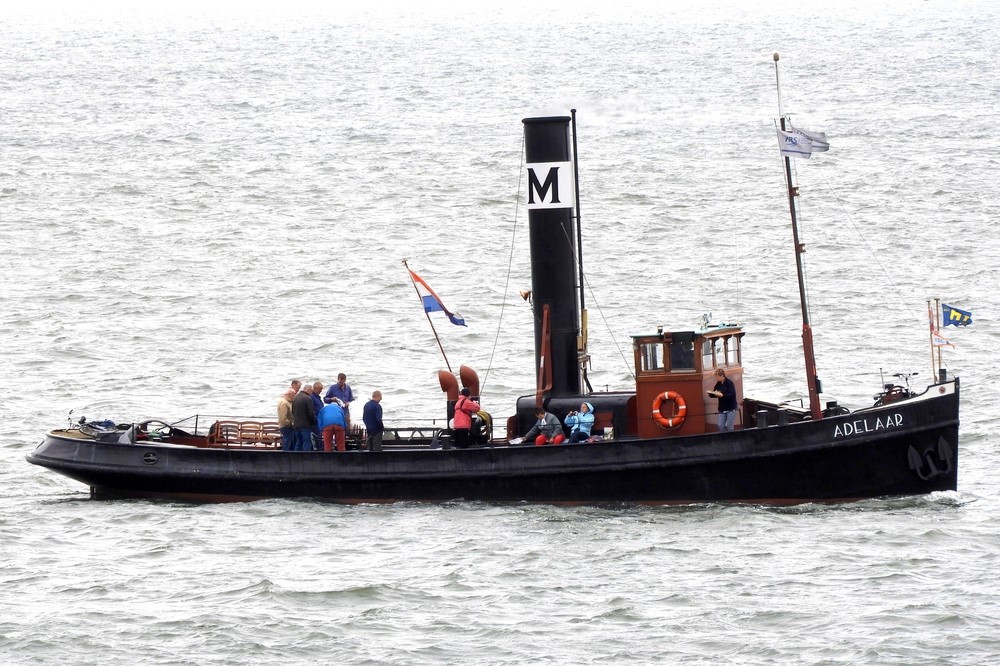

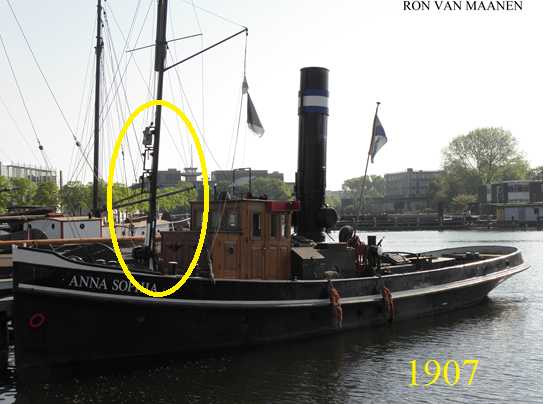

I zdjęcia na których widać osprzęt na maszcie sygnalizacyjnym




Pozdrowienia Ryszard
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: ryszardb »

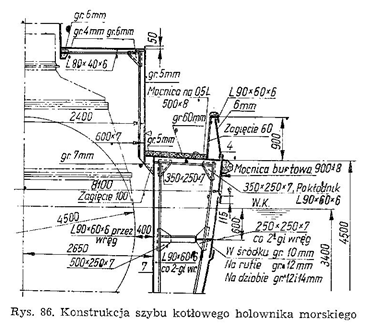

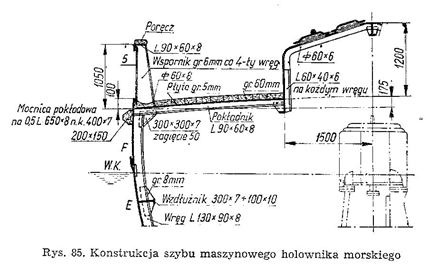

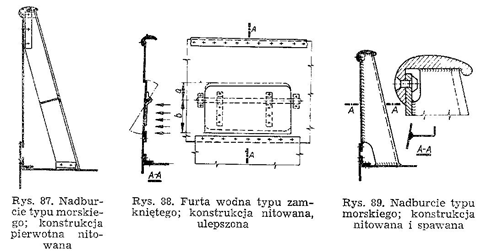

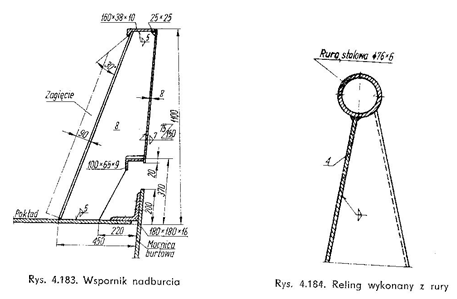

I jeszcze parę rysunków konstrukcji nadburcia z książki min. Potyrała "Konstrukcja kadłuba okrętowego"


szyb 2.png
szyb 2.png (78.49 KiB) Przejrzano 3454 razy






Mam nadzieję że to pomoże.
Ryszard
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

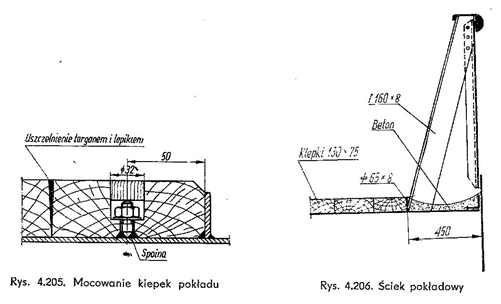

W moim przypadku to jest jak na rys 4.206. Wszystko by pasowało gdyby nie odbojnica, która jest nad pokładem, czyli od linii pokładu w górę a kluzy tuż nad nią. Może spływniki powinny być pod odbojnicą ale nie zaznaczyli na planie.Mogę podejść do sprawy, że nie będzie pływać na dużej fali i w deszczu ale chociaż po jednej powinno być .
Dziękuję za obszerną informację.
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: ryszardb »

Na niektórych zdjęciach widziałem też otwory przechodzące przez odbojnice. Może i były spływniki tylko na rufie. Przy tej skali modelu odpuścił bym w ogóle robienie spływników.
https://www.google.com/search?q=super+t ... 78&bih=856

https://www.google.com/search?client=fi ... fvR-lSBeuM

https://www.google.com/search?client=fi ... bnO6vXehkM:

tu znajdziesz stare zdjęcia holowników .
Ryszard
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

Z odbojnicą.
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: ryszardb »

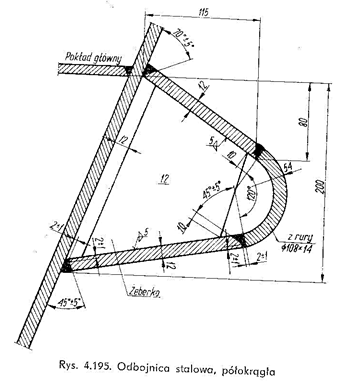

"W moim przypadku to jest jak na rys 4.206. Wszystko by pasowało gdyby nie odbojnica, która jest nad pokładem, czyli od linii pokładu w górę a kluzy tuż nad nią."

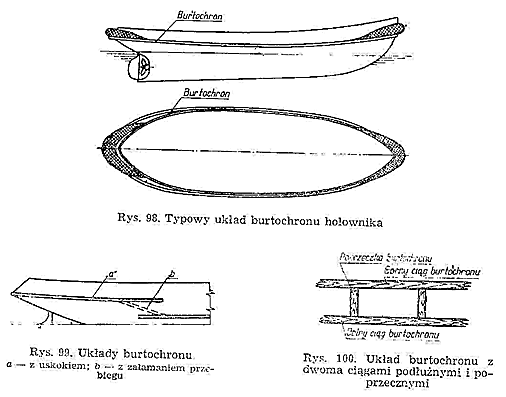

Wydaje mi się , że ktoś popełnił błąd w konstrukcji planów jeżeli chodzi o usytuowanie odbojnicy. Powinna być ona umieszczona równo z pokładem głównym , bo tam jest bardzo mocno podparta konstrukcyjnie. Jeżeli by było tak w rzeczywistości że jest ona przymocowana do nadburcia jak w Twoim przypadku , to pierwszy kontakt z nabrzeżem czy z holowanym statkiem wgniótł by ją do środka. Nadburcie jest tylko konstrukcją ochronną i niezbyt wytrzymałą.

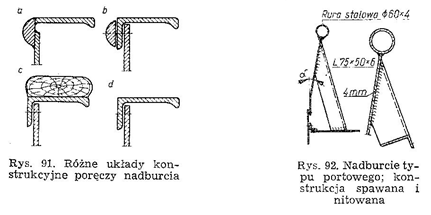

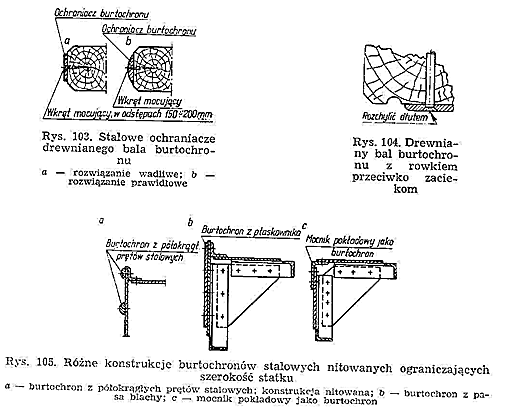

Tak to wyglądało dawniej kiedy statki były nitowane w tym i twój holownik



Podobnie to wygląda przy konstrukcji spawanej

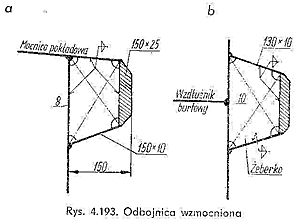

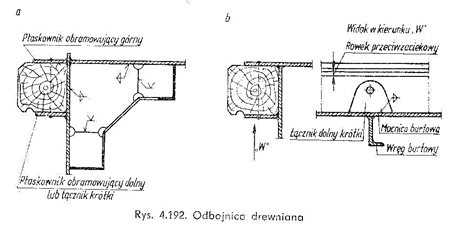

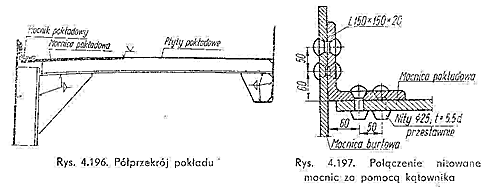

Przy wyższych burtach odbojnice są montowane na wysokości wzdłużników burtowych.
Pozdrowienia
Ryszard
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

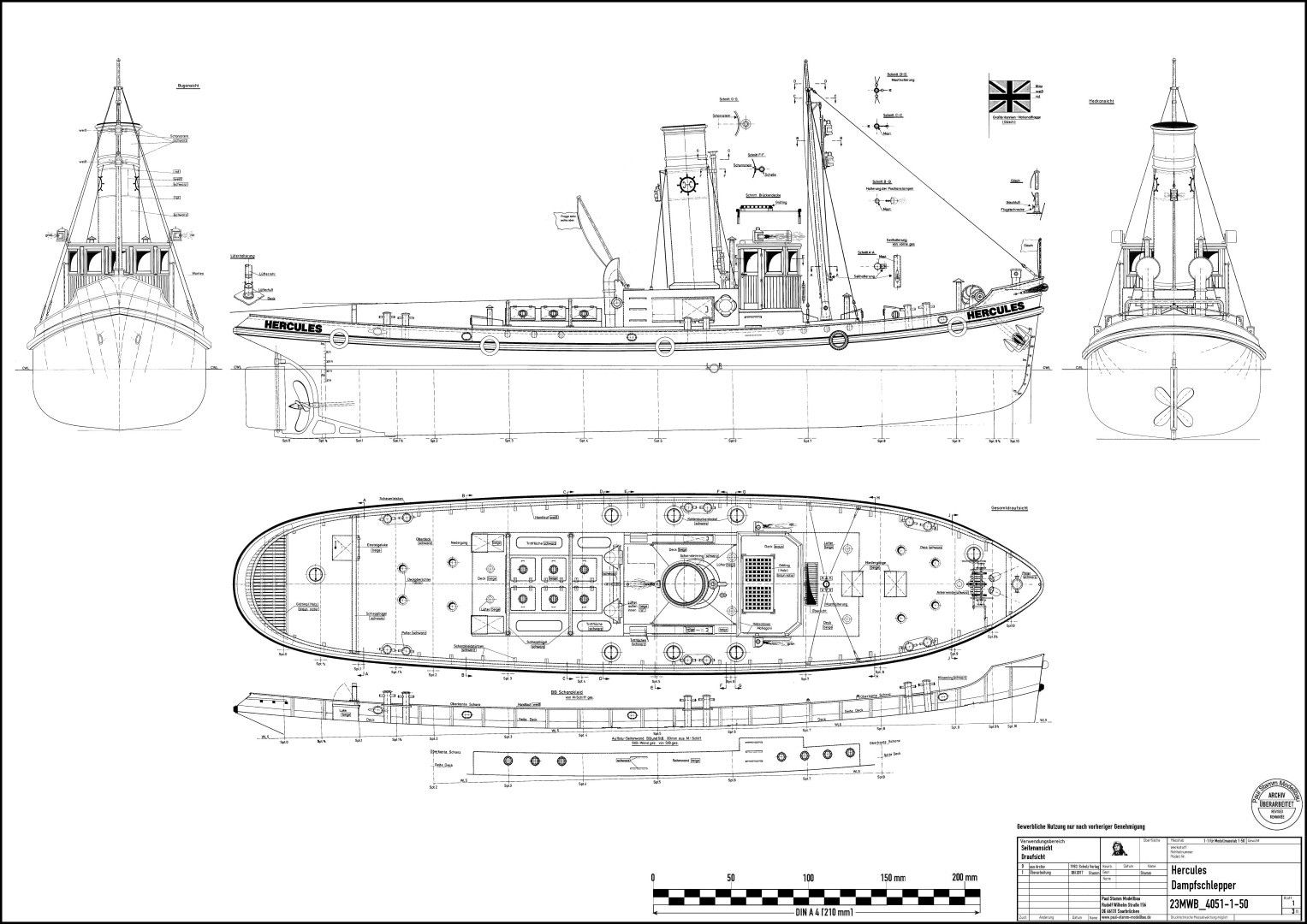

Według tego planu budowałem.
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: ryszardb »

Ty błędy nie popełniłeś. Takie plany masz i robisz to bardzo ładnie. Ze spływników raczej zrezygnuj.
Model bardzo mi się podoba
Ryszard
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

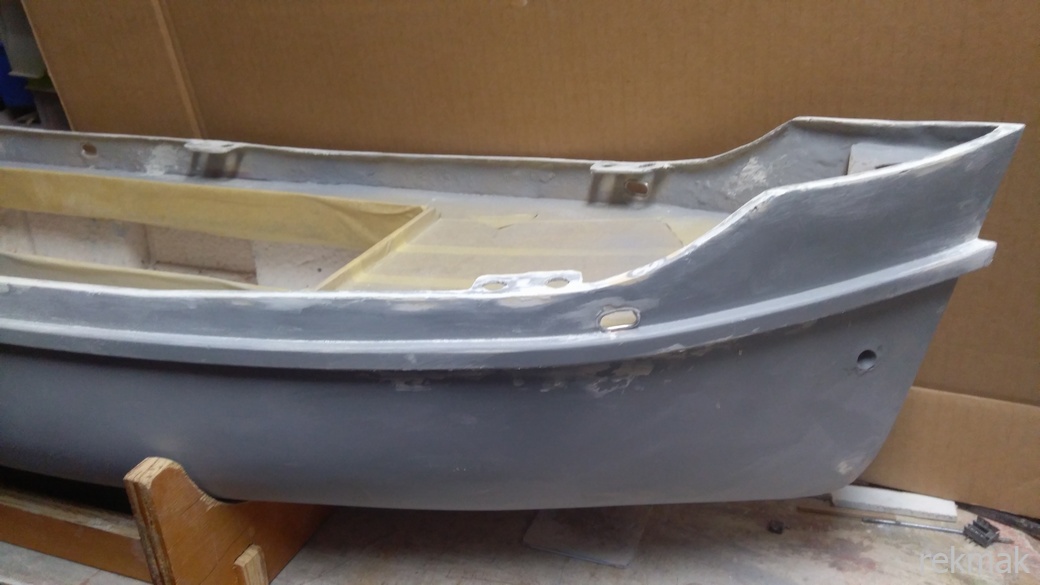

Wczoraj zrobiłem poprawkę. Wstawiłem kluzę na dziobie przed pachołkami a tą w pachołkach zakleiłem wstawką. Widać na zdjęciu. Jeszcze poprawki na powierzchni.
Zrobiłem róg mgłowy według schematu conrada. Działa ale tranzystor darlington mam uszkodzony i nie wiem jak głośno. Potrzebny jest gwizdek na sprężone powietrze ale nie wiem jak zredukować ciśnienie.
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

Znalazłem w swoich zasobach inny darlington. Układ działa głośno.

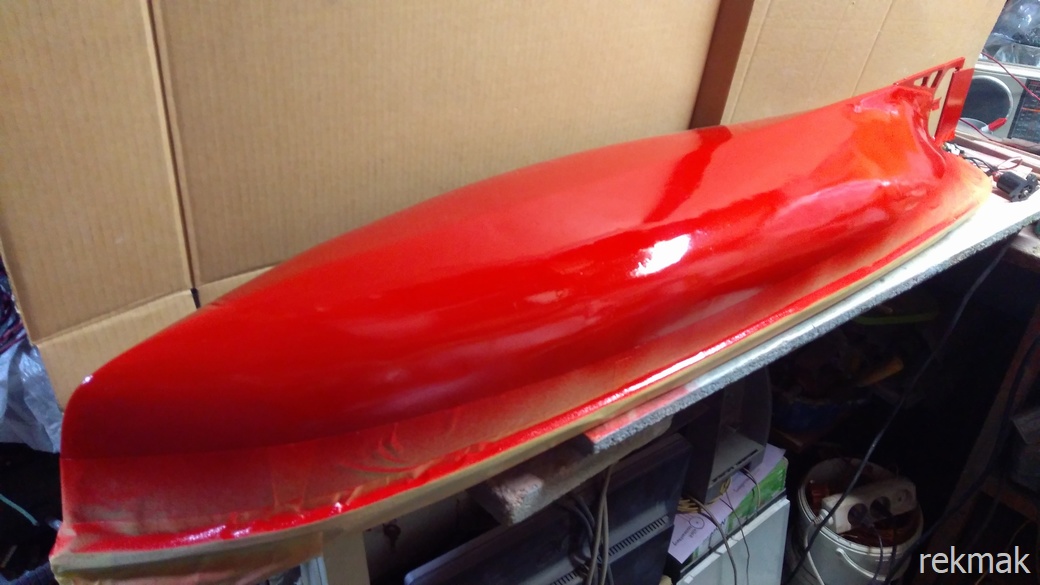

Pomalowałem kadłub na czerwono dwa razy. Błyszczy się aż za bardzo. Na czarno będzie matowa.
