Holownik Hercules Stream Tug 1925 - 1932

Relacje z budowy tych jednostek
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

Udało się wszystko dopasować i gotowe jest do przyklejenia.

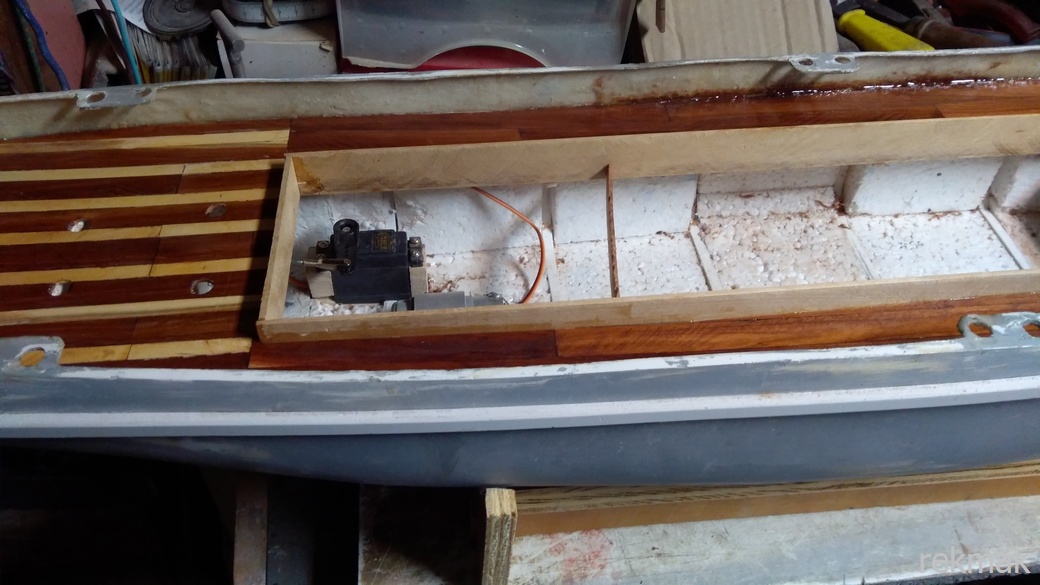

Zacząłem także montaż serwa steru. Mało miejsca na snapy i popychacze. Mikro serwo powinno wystarczyć.
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

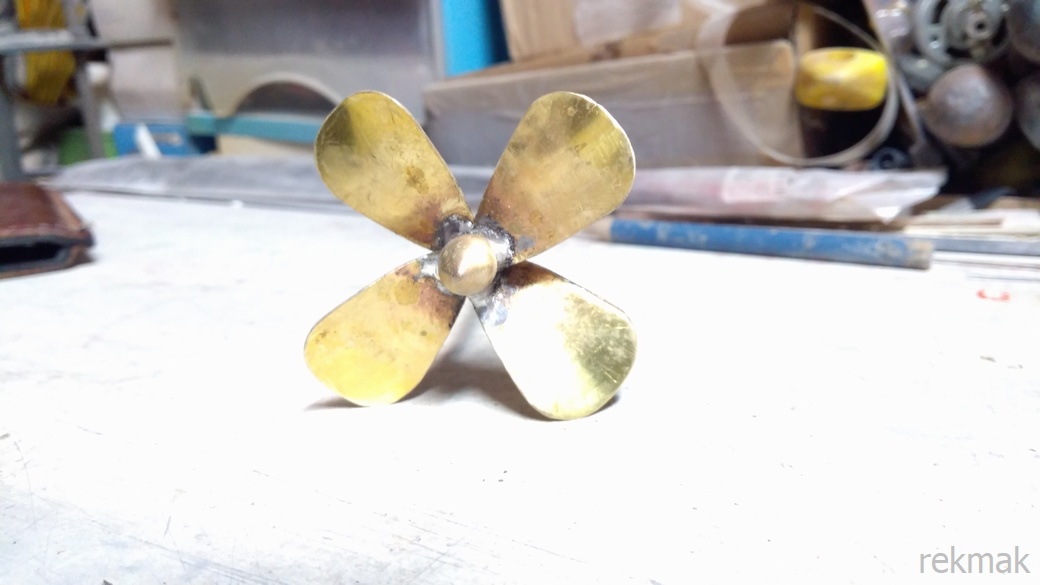

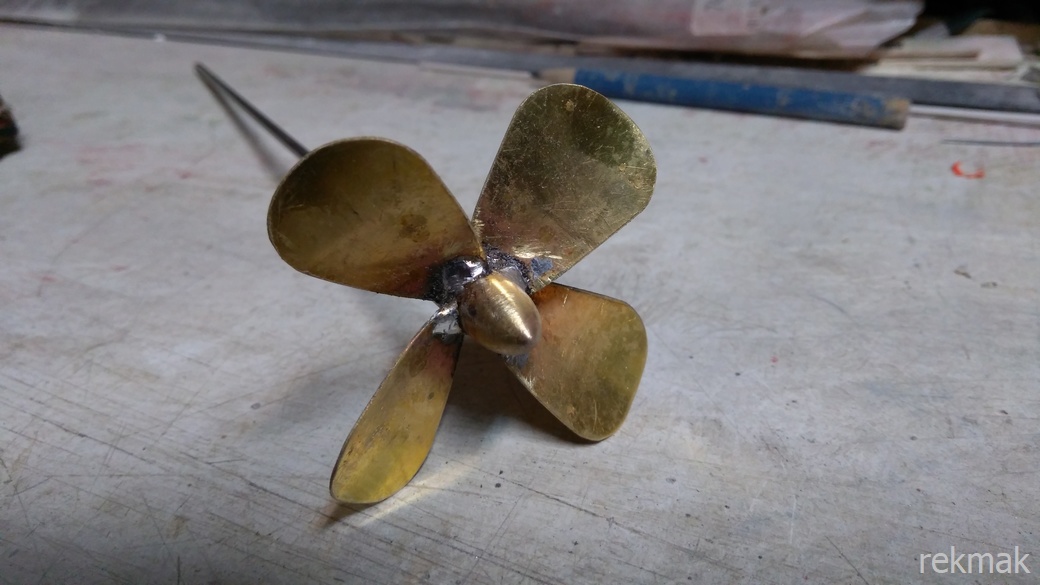

Śruba świeżo po lutowaniu w przyrządzie.


Trochę mały skok przy piaście ale średnica, cztery łopatki i silnik zrobią swoje.
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

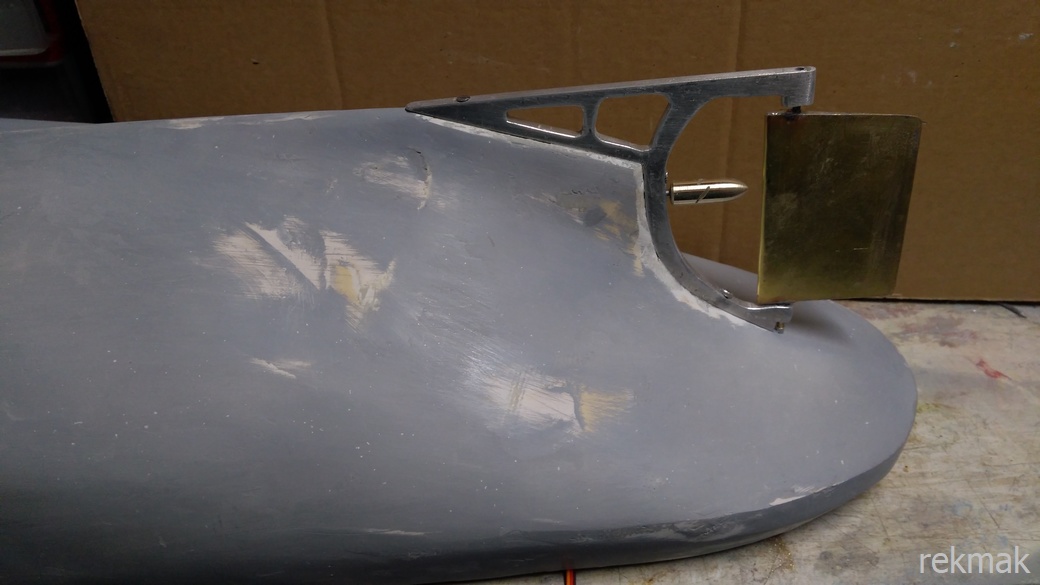

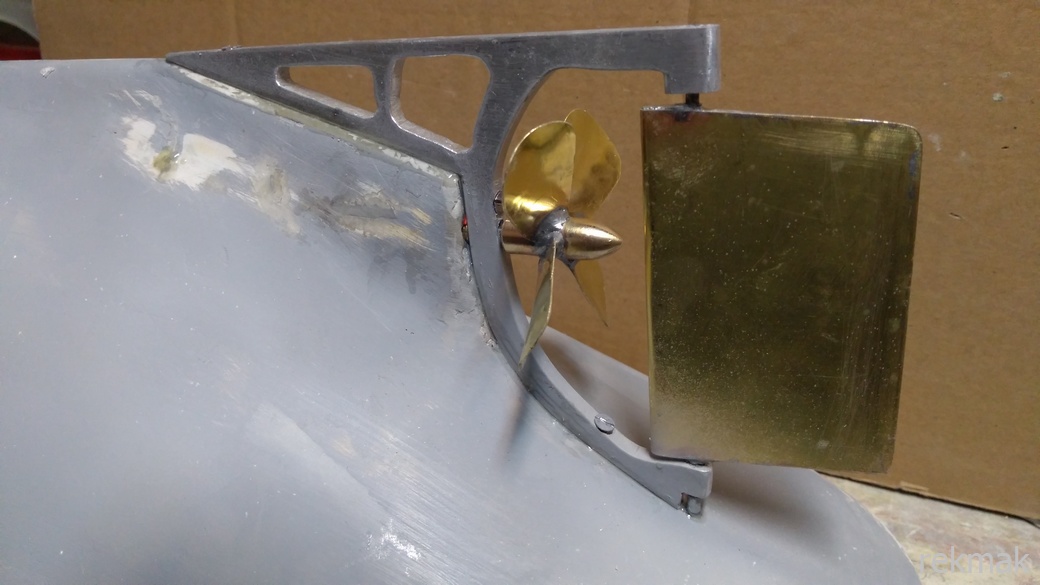

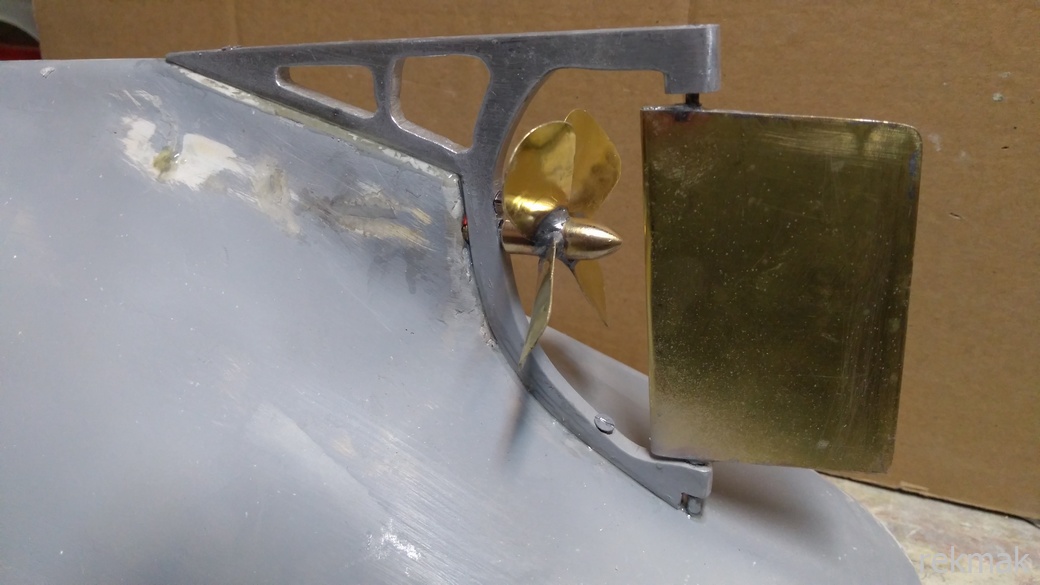

Śruba na swoim miejscu. Sklejone, nie ma odwrotu.
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

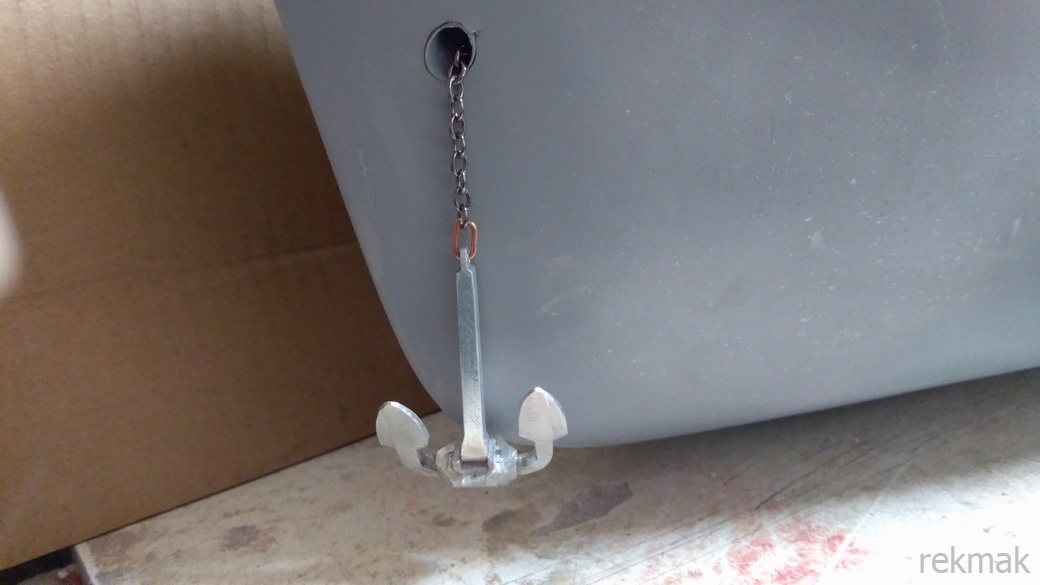

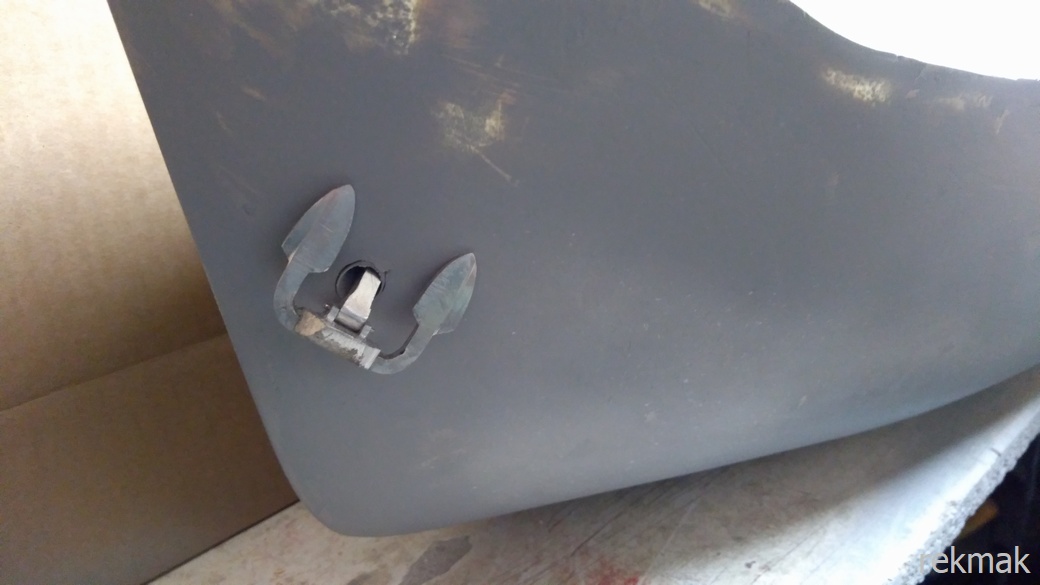

Coś nowego.


rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

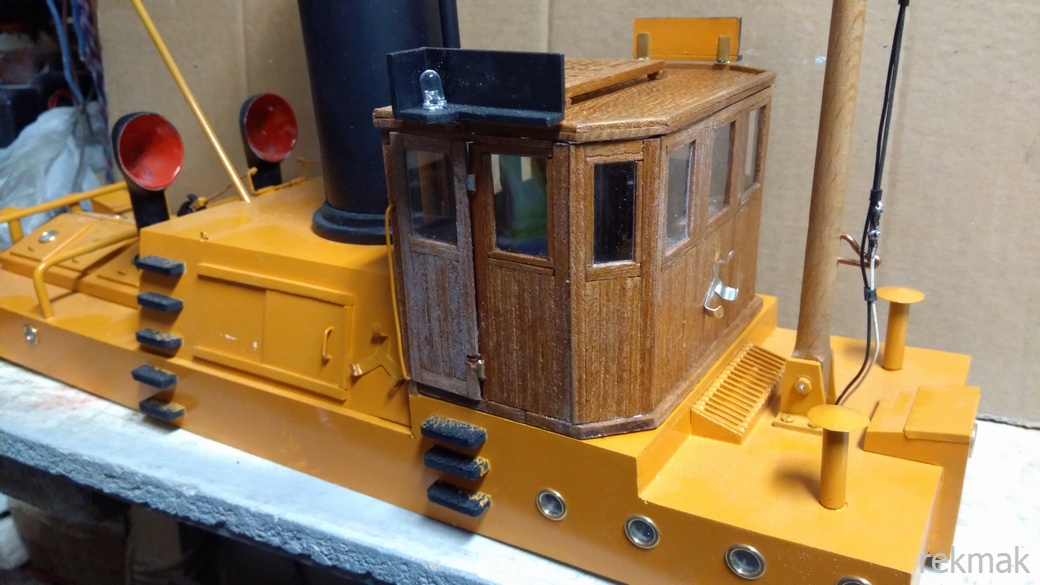

Dokończyłem wklejanie szybek sterówki.

Drzwi miały pierwsze wstawienie szybek i chyba dobrze nie wyschły i podłapały pył od szlifowania szybek. Będzie poprawka.
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

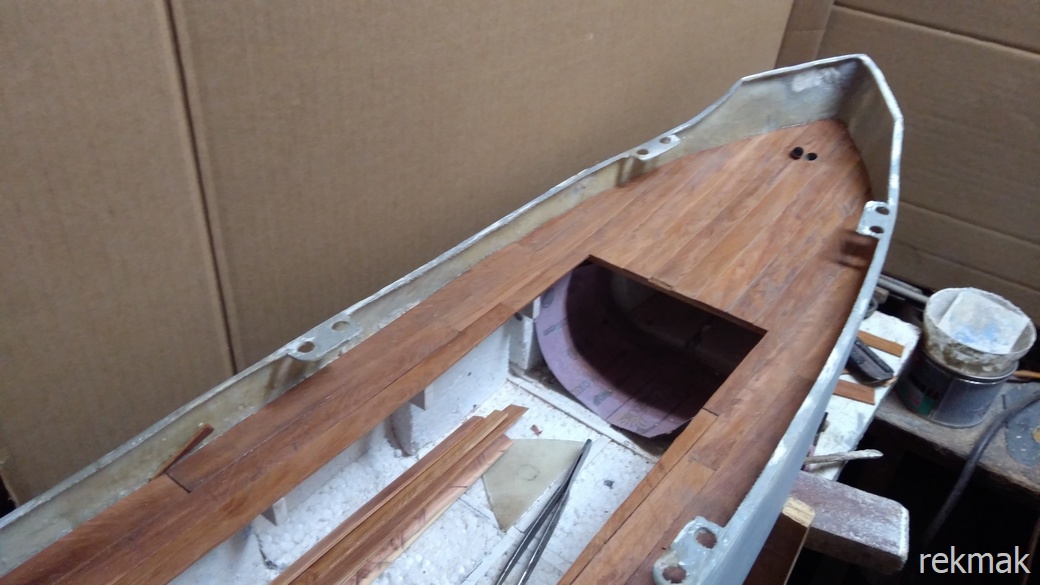

Pokład częściowo zrobiony.
Załączniki
Awatar użytkownika
ryszardb
Posty: 67
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: ryszardb »

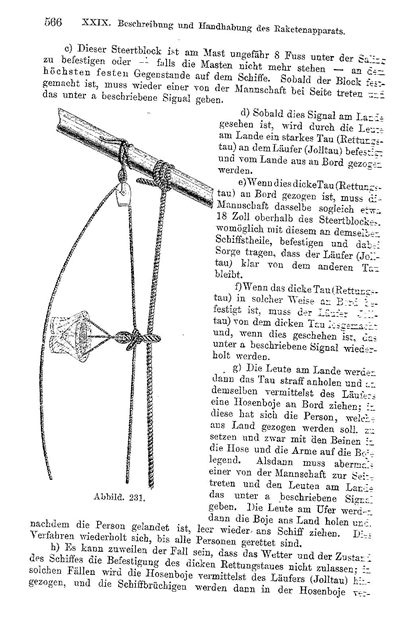

Przepraszam ale troszkę spóźniłem się z tą informacją. Chodzi o zawieszenia lamp. Były one wieszane na podwójnej sztywnej stalowej linie rozciągniętej po bokach lamp , tak aby przy przechyłach lampy nie obijały się o maszt i świeciły w nadanym im kierunku. Wciągane i opuszczane były na wiotkim (lina) fale. U góry na maszcie był zamocowany blok , a przy pięcie masztu lina obłożona była na knadze. Wyglądało to miej więcej tak jak na starej rycinie pokazującej zamocowanie wimpla wskazującego kierunek wiatru

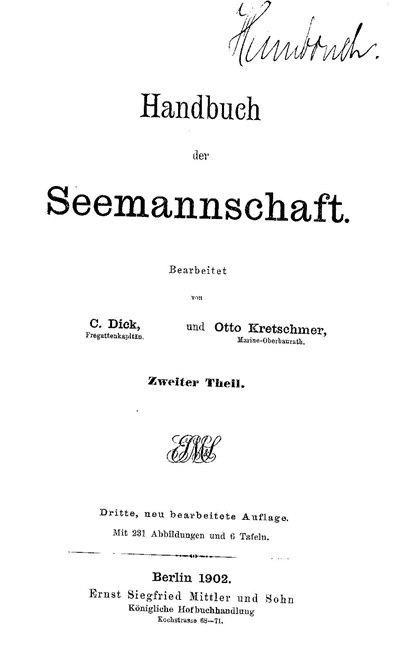

Strona ta pochodzi z wiekowej książki z początku wieku XX

Śliczny ten holowniczek
Pozdrowienia Ryszard
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

Z tych małych materiałów co znalazłem wynika, że była 1 lina.

Skończyłem wyklejanie pokładu. Nie wyszło tak jakbym chciał. Będzie szlifowanie.
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

Drewno na pokład okazało się tak twarde, że szlifowanie grubym papierem ściernym i szlifowanie szlifierką oscylacyjną niewiele dało. Dopiero skrobanie nożem tak jak szybą zbierało dużo więcej materiału. Wiertło do drewna 10 bardziej rozbiło otwór w półce na dziobie niż ruszyło pokład.

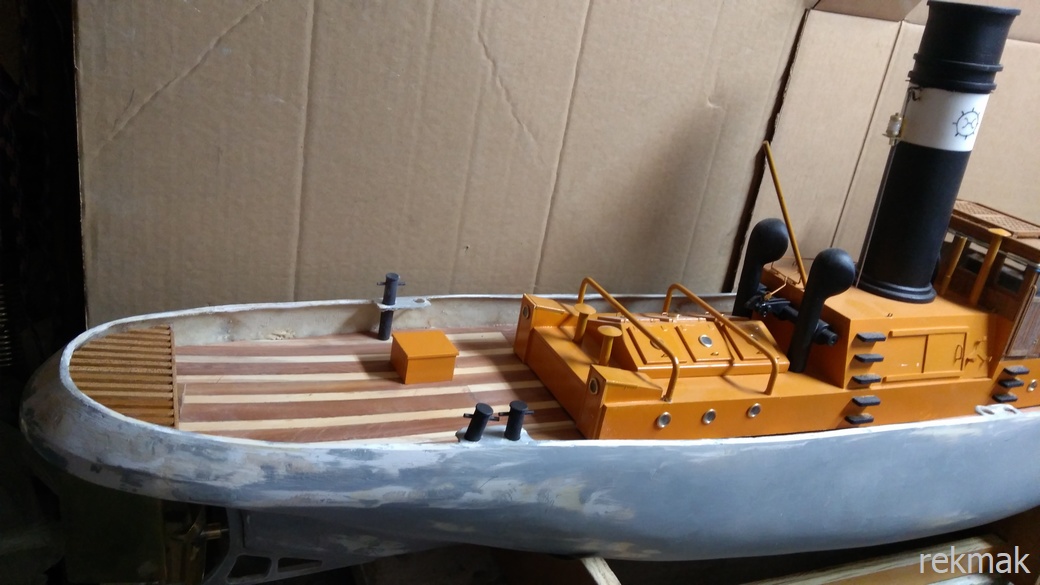

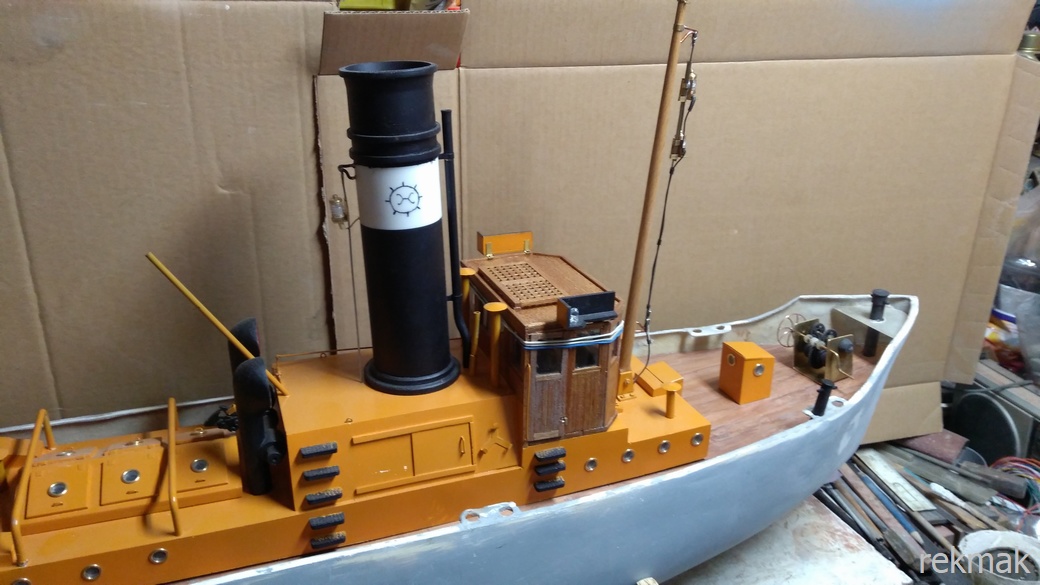

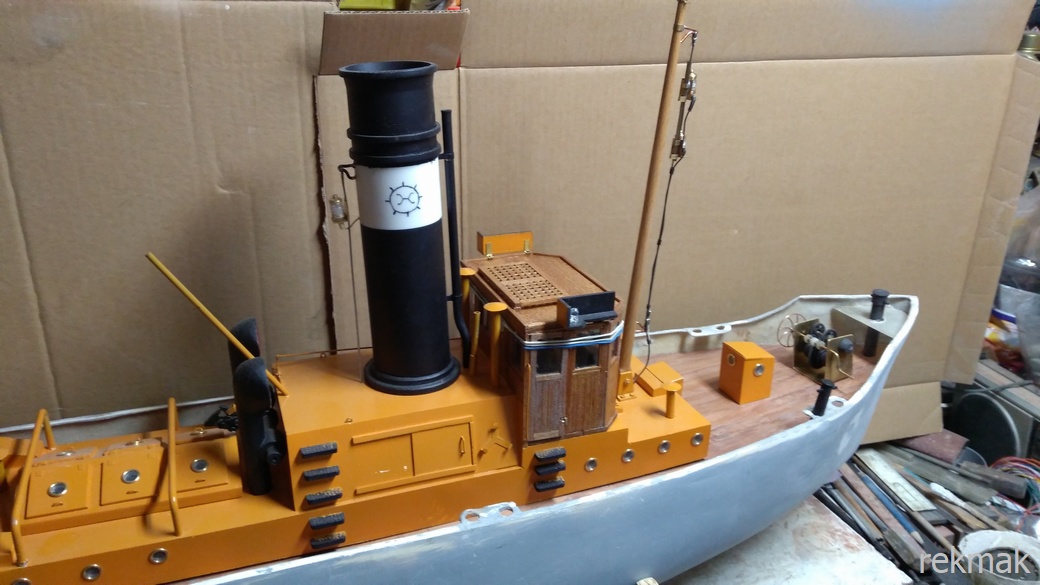

Zrobiłem przymiarkę.

rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: Holownik Hercules Stream Tug 1925 - 1932

Post autor: rekmak »

Przykleiłem odbojnice. Nie było problemu z wyginaniem listew. To tworzywo kształtowałem w palcach. Posmarowałem pokład Epidianem 5 i przetarłem szmatą.


Pytanie do ryszarda b. Na planie nie jest pokazane miejsce odpływu wody z pokładu. Odbojnica jest na linii pokład - nadburcie. Rok 1925 -1932. Nie wypływał na wysoką falę ale deszcz padał. Gdzieś ta woda spływała.
