francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Relacje z budowy tych jednostek
Awatar użytkownika
Piotras
Posty: 67
Rejestracja: 14 mar 2011, 21:43

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: Piotras »

Piękny model, podziwiam :o
Awatar użytkownika
Kazek
Posty: 700
Rejestracja: 04 gru 2010, 21:56

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: Kazek »

No Tomek pięknie popracowałeś znakomicie się prezentuje modelik tak trzymać . Sama radość oglądać te krzywulce :D
Pozdrawiam Kazik :)
Awatar użytkownika
kbuczen
Posty: 72
Rejestracja: 04 gru 2010, 21:56

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: kbuczen »

Świetny model .Praktycznie każdy pokład mógłby być oddzielnie prezentowanym modelem z uwagi na złożoność i ilość detali . Gratuluję umiejętności i ogromnej wiedzy !
Awatar użytkownika
TomekA
Posty: 82
Rejestracja: 03 paź 2011, 04:04

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: TomekA »

Ostatni update przy mych wzlotach z budową modelu.

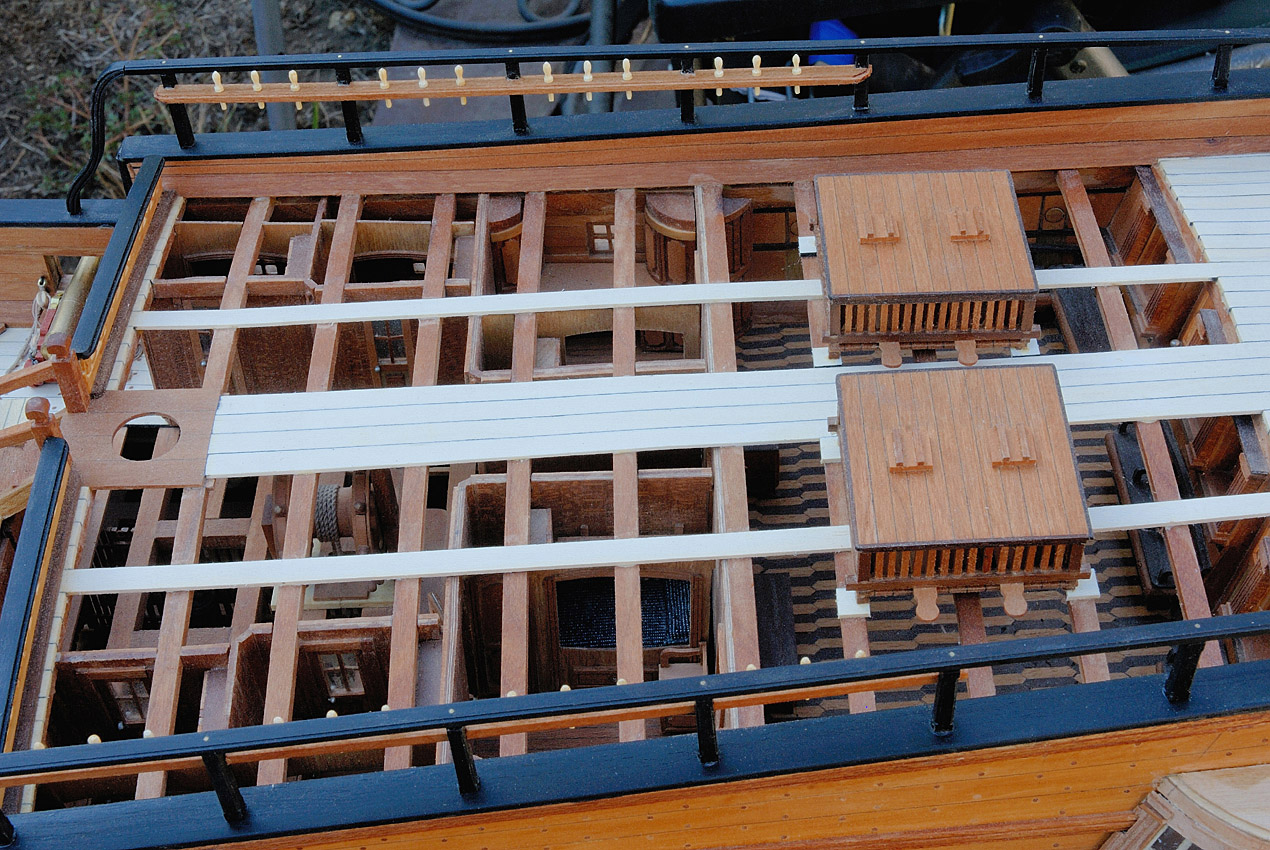

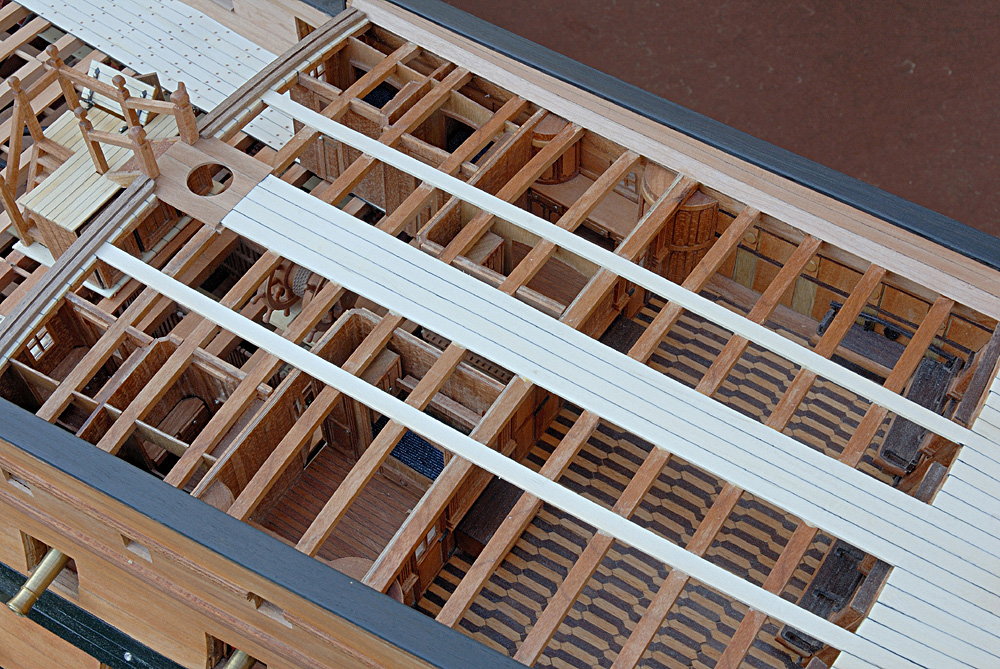

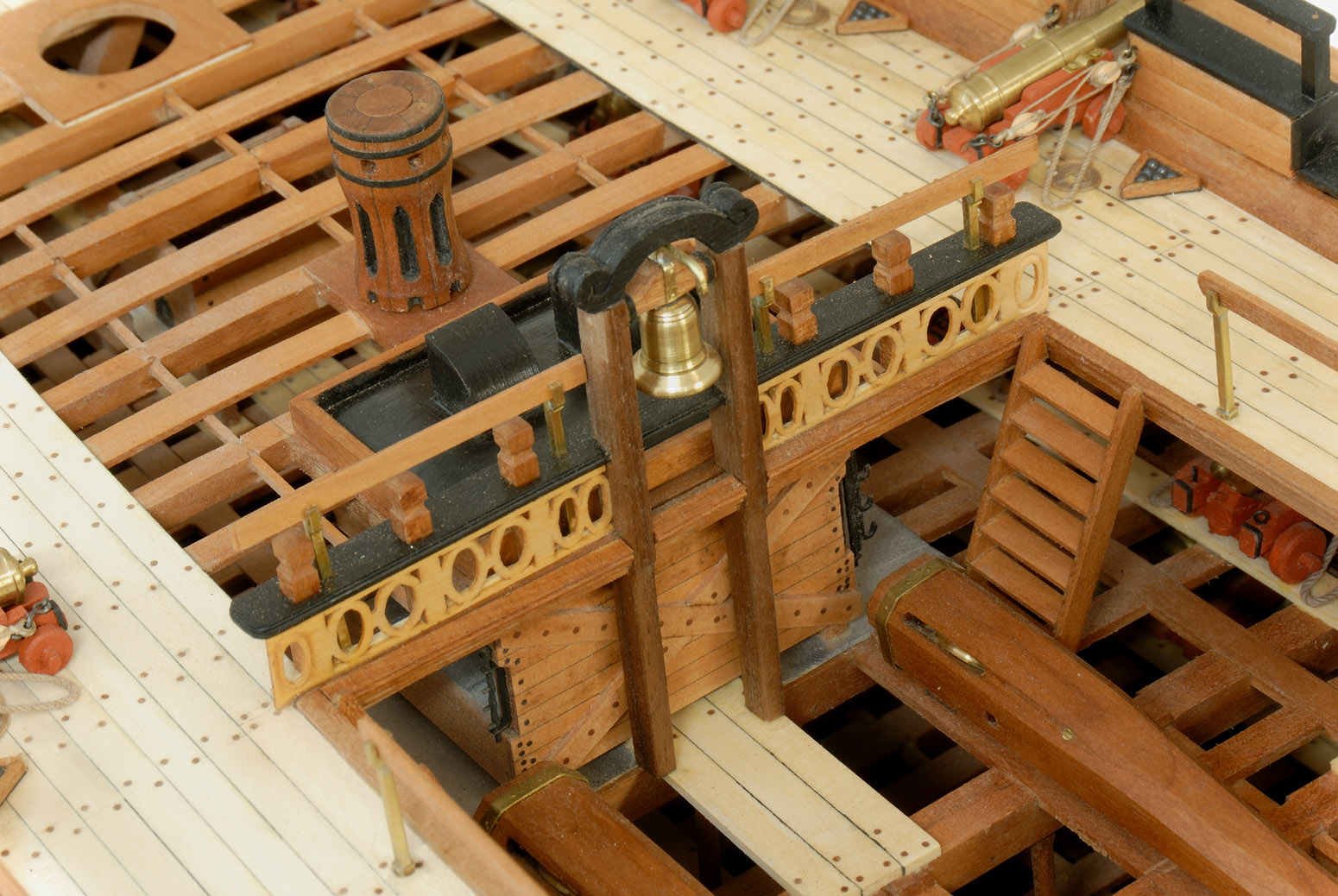

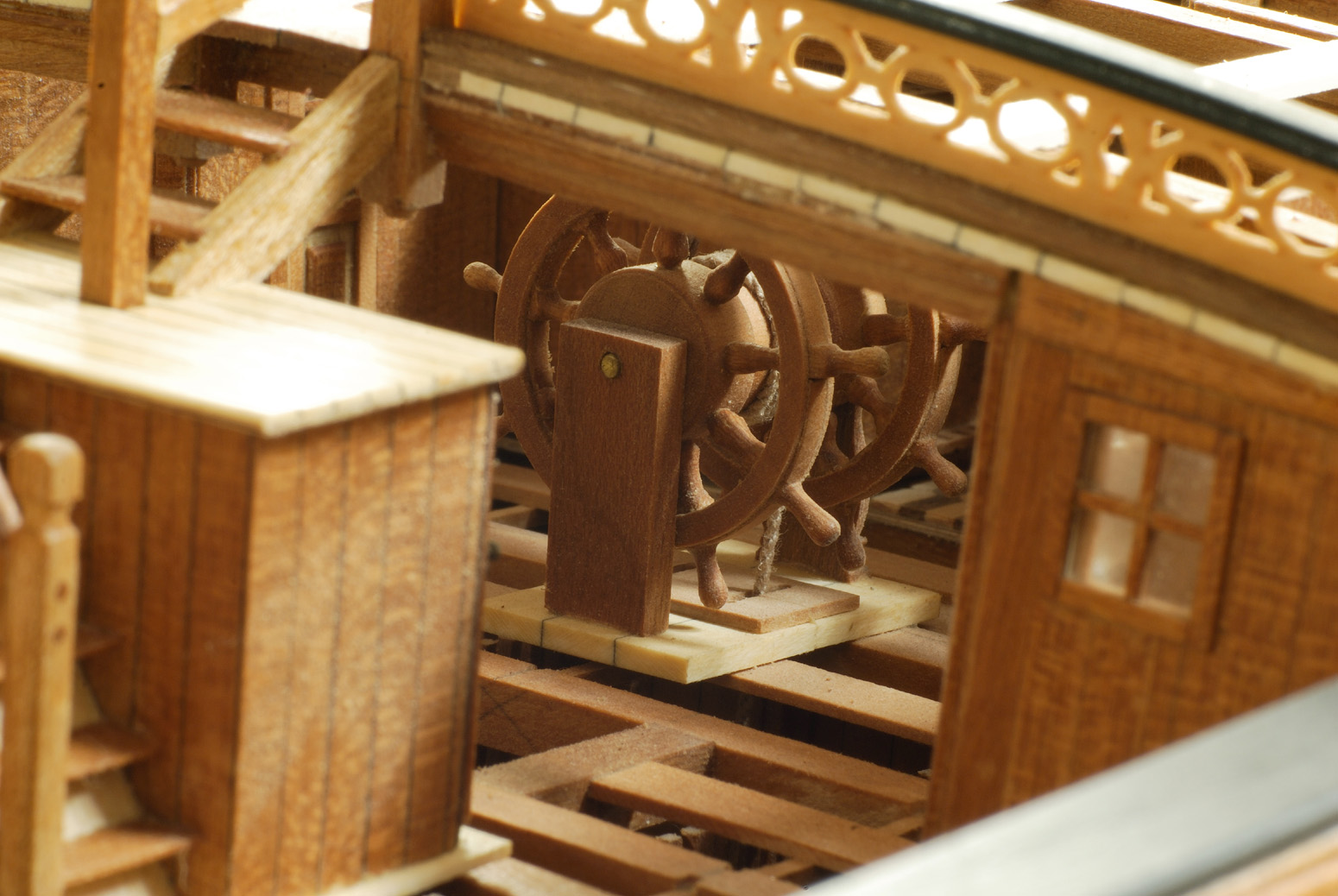

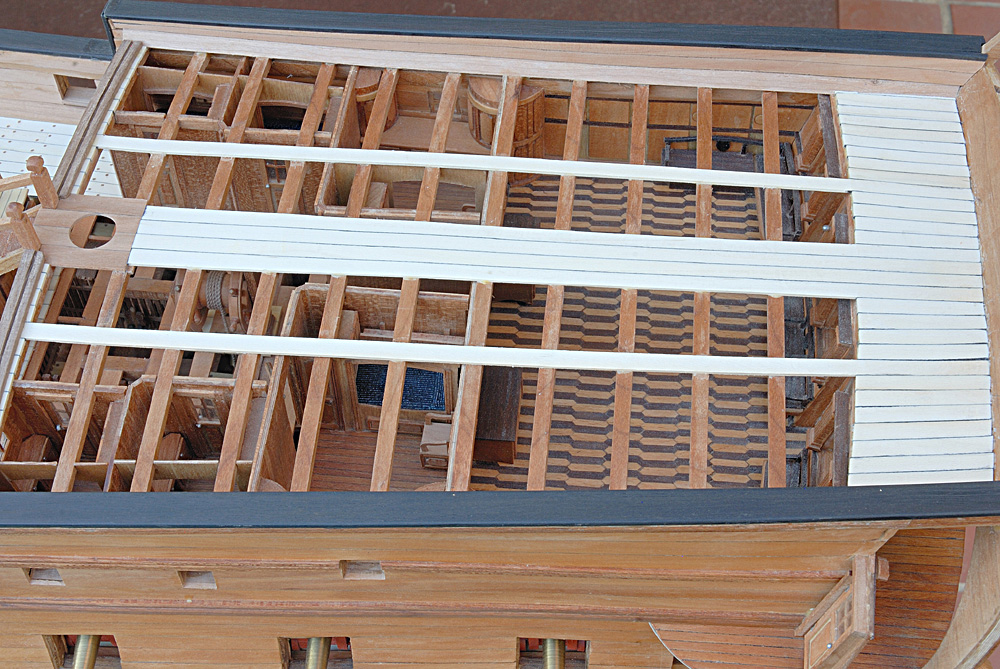

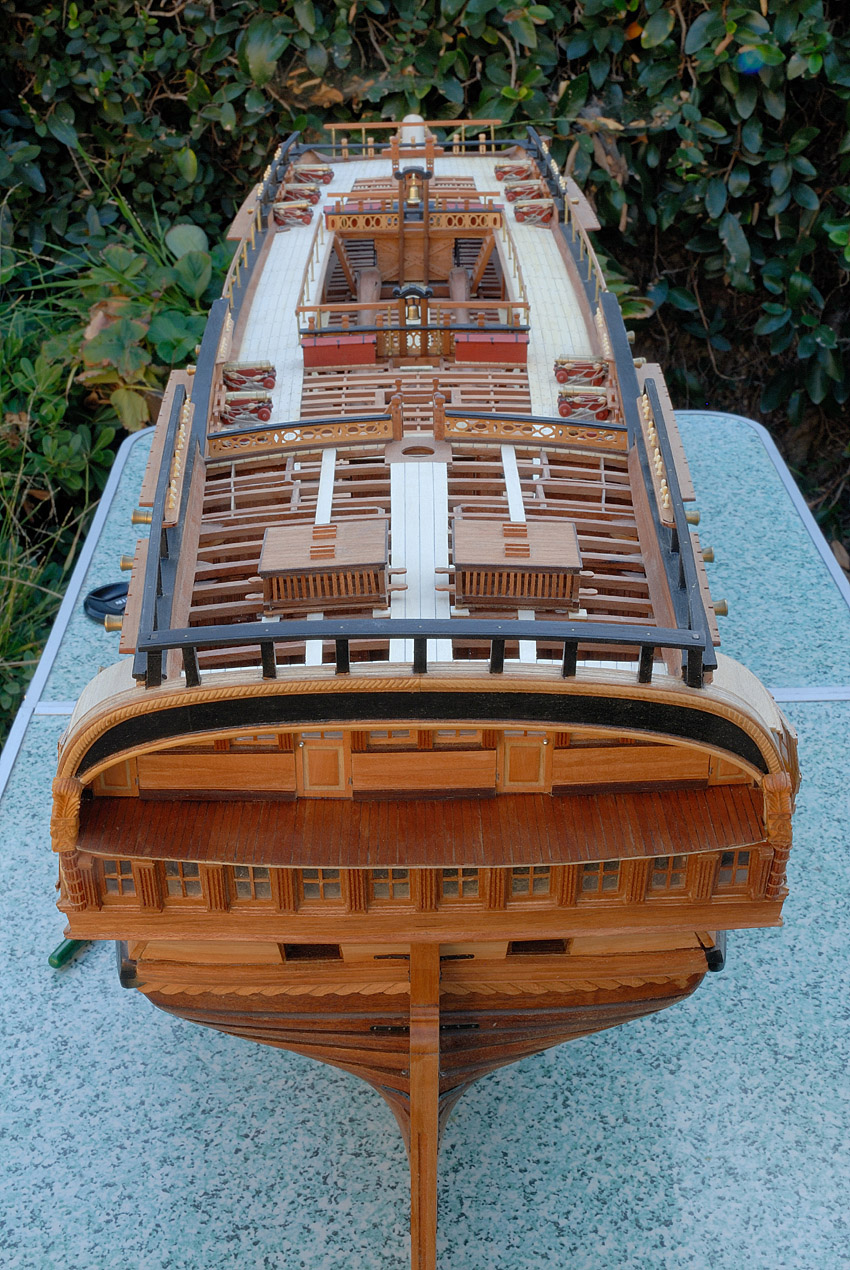

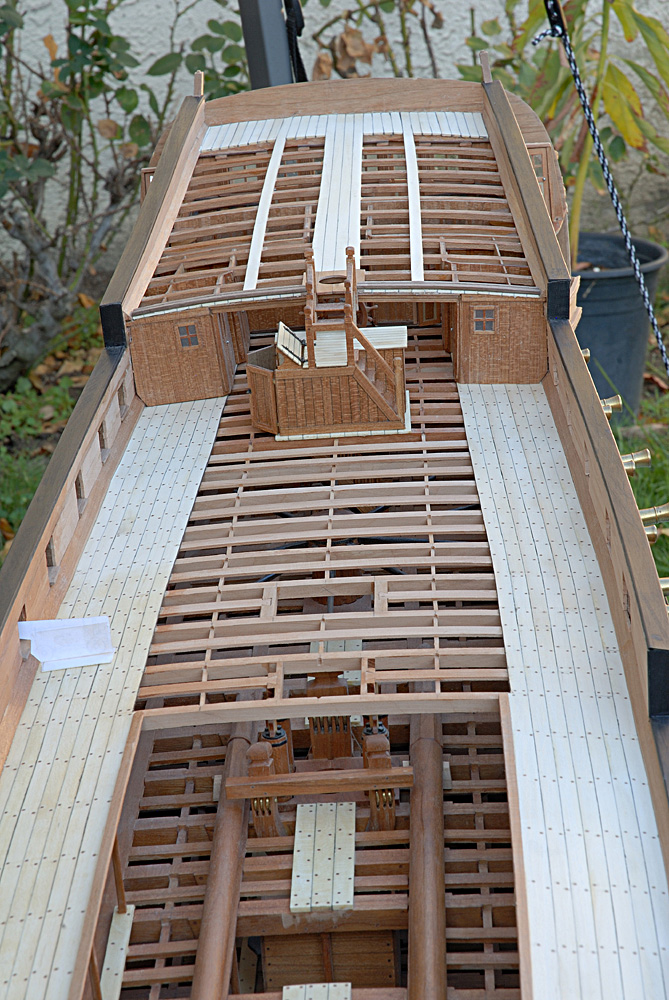

Prace pod pokladem rufowym (poopdeck), wyposażenie kabin oficerskich i kapitańskiej, glowna kajuta rufowa, zabudowa rufy, górny pokład artyleryjski, klatka schodowa z pokładu dolnego na górny i ćwierćpokład, początki modelowania dziobu (tzw. upper cheeks - dosłownie gorne "policzki" (?) )
Drewno - wnętrza kabin oficerskich i kajuty rufowej= głównie czereśnia oraz orzech; rufa= czereśnia, orzech i detale z bukszpanu; planki pokładowe= holly; poręcze burtowe= heban; klatka schodowa= czereśnia, holly; ornamentalne "cheeks"= czereśnia, wklejki linokształtne z bukszpanu.
Załączniki

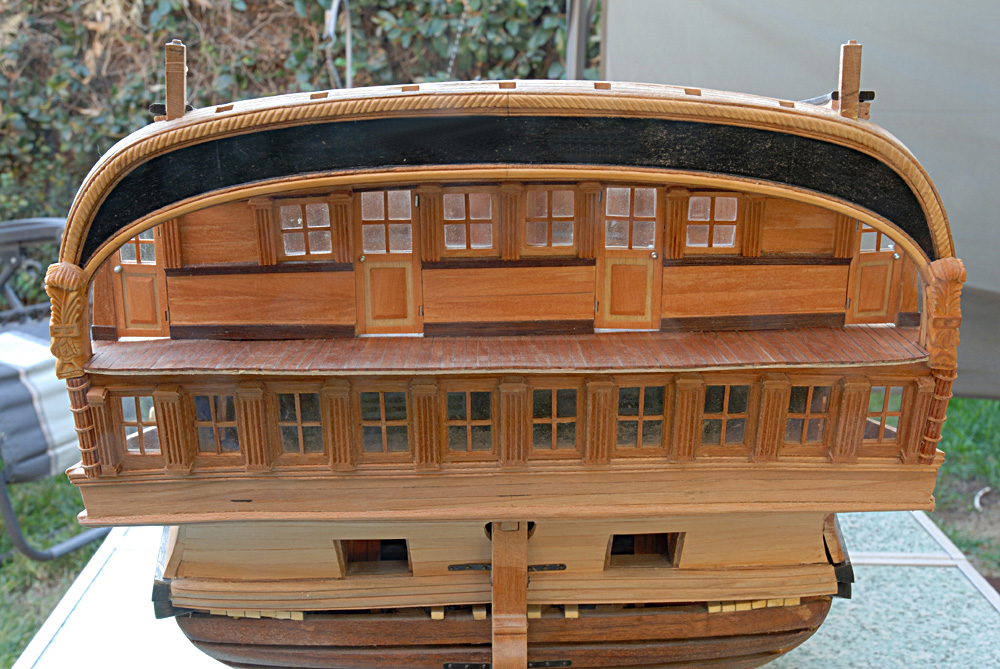

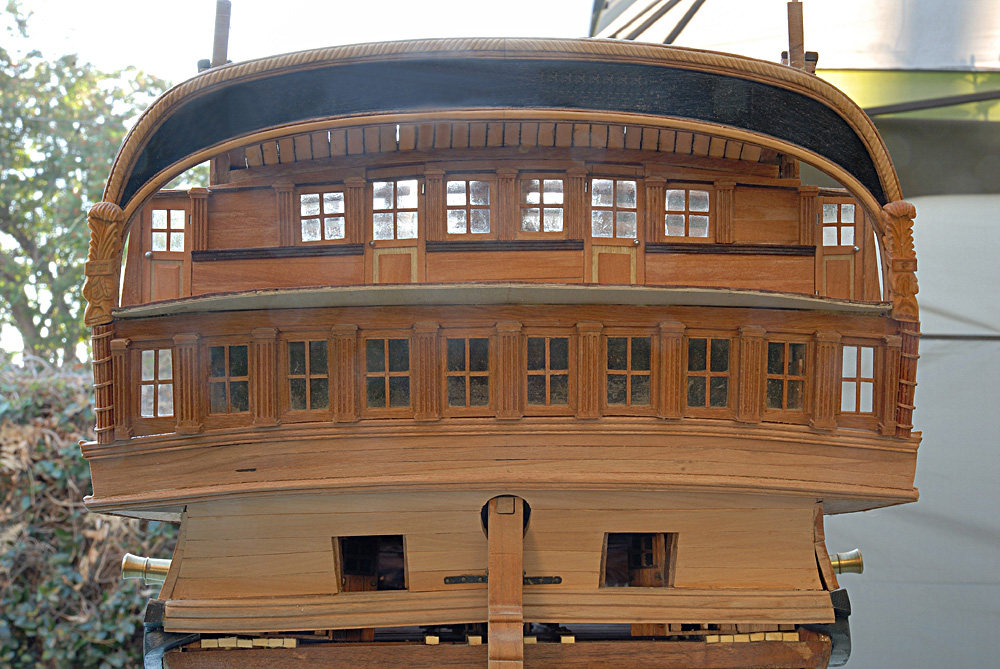

74 gun ship101 - rufa.jpg
74 gun ship100 - rufa.jpg

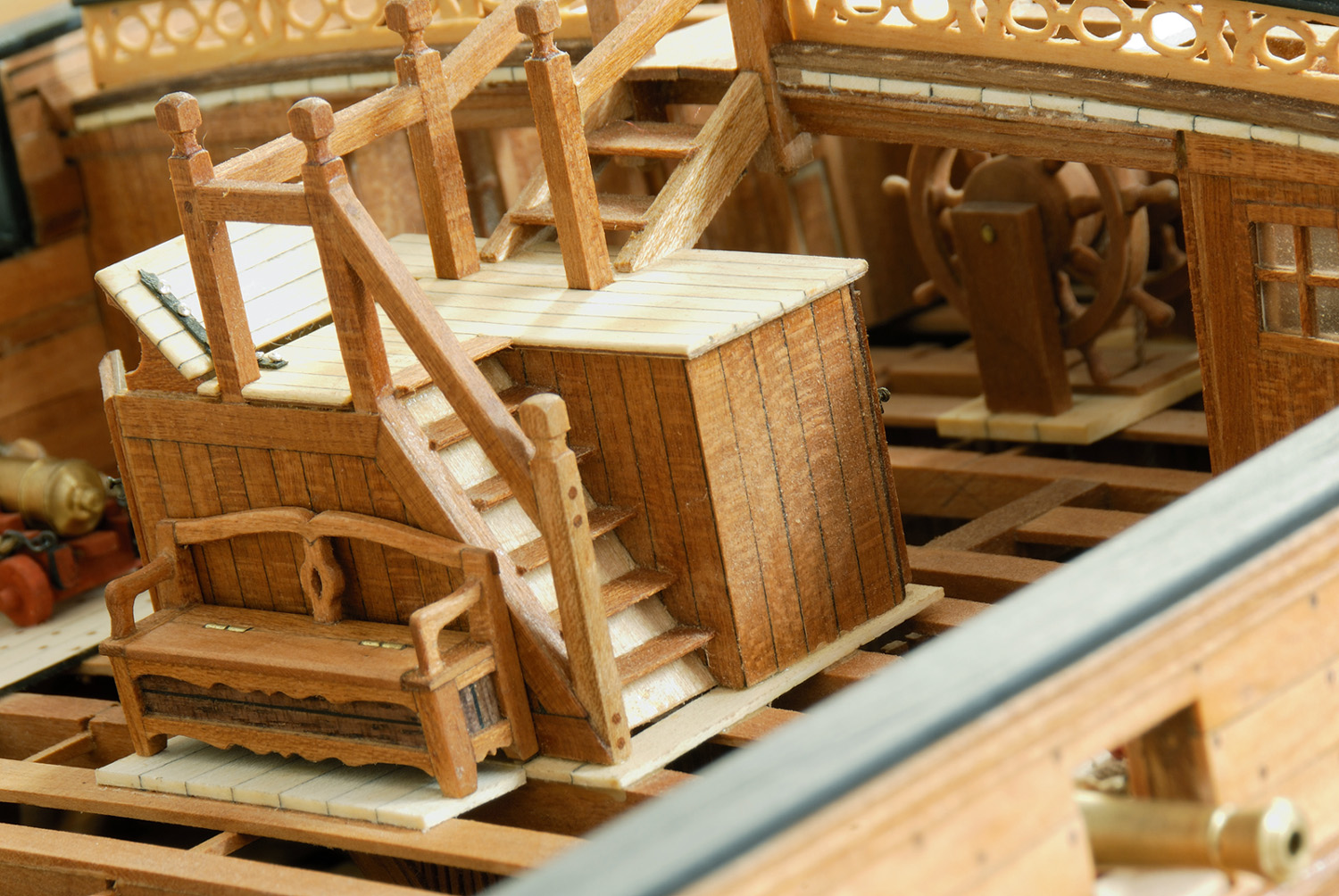

74 gun ship099 - kabiny oficerskie i klatka schodowa.jpg
74 gun ship098 - kabiny oficerskie.jpg
74 gun ship097 - kabiny oficerskie i klatka schodowa.jpg

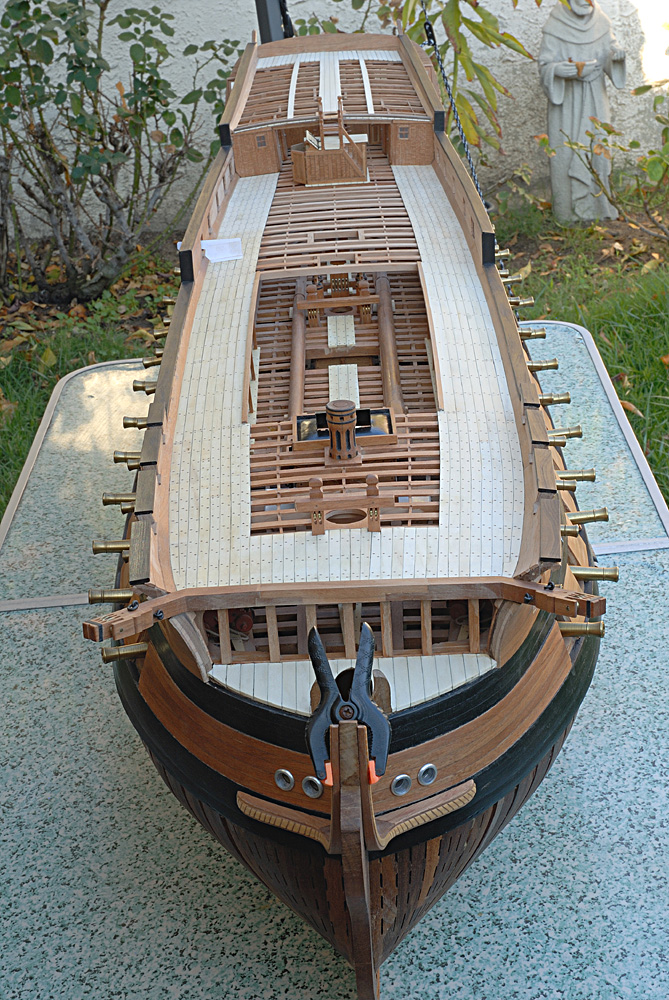

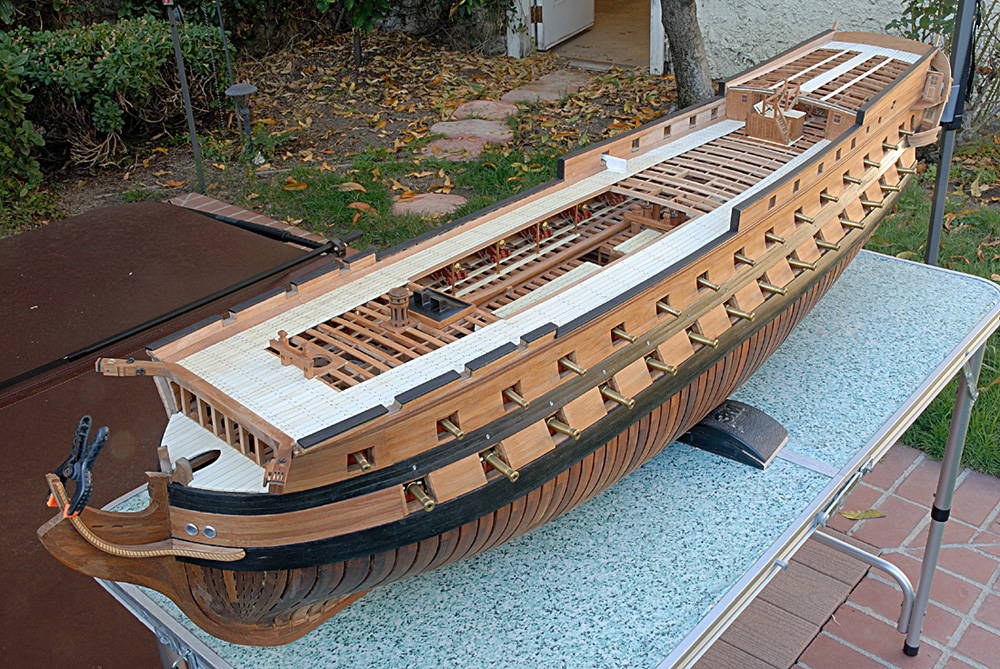

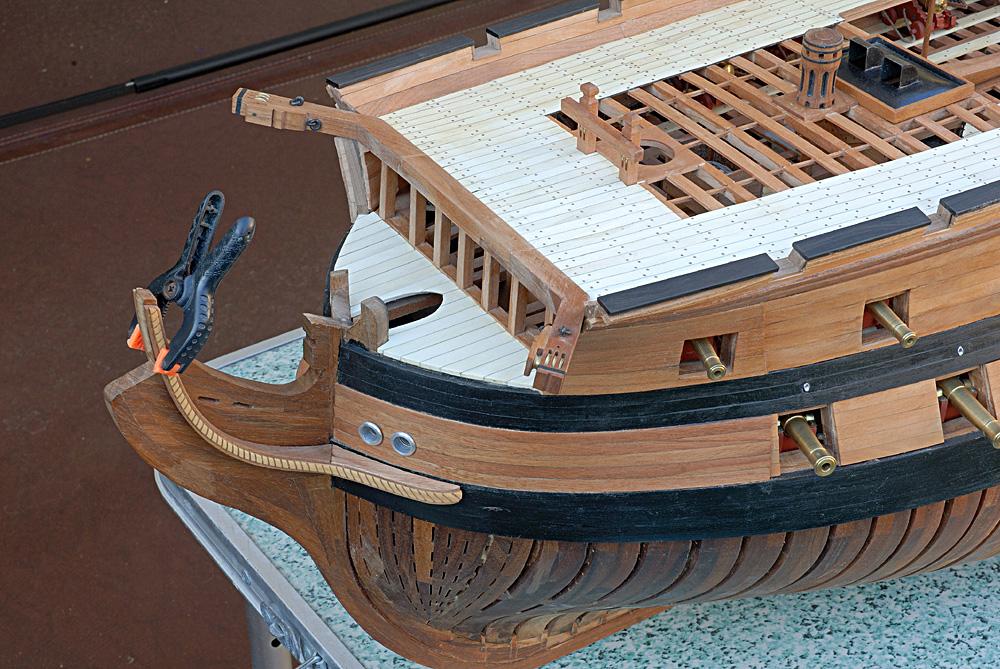

74 gun ship096 - dziob  w budowie.jpg
74 gun ship095 - dziob  w budowie.jpg
74 gun ship094 - dziob  w budowie.jpg
Awatar użytkownika
oksal
Posty: 1736
Rejestracja: 04 gru 2010, 21:55

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: oksal »

a tę budowę to przegapiłem, moja wina... Super robota
rekmak
Posty: 20
Rejestracja: 21 lis 2011, 18:53

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: rekmak »

Super robota, bo chyba ma patrona, który czuwa nad tym. Na jednym ze zdjęć widać figurę, świętego?
Awatar użytkownika
marek1
Posty: 19
Rejestracja: 30 sty 2012, 16:34

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: marek1 »

Witam,jest na czy oko zawiesić,piękna robota,pozdrawiam Marek
Awatar użytkownika
TomekA
Posty: 82
Rejestracja: 03 paź 2011, 04:04

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: TomekA »

Po dluzszej chwili powracam do uaktywnienia mych prac nad modelem mego "Francuza".
Zdecydowalem sie jednak nie czernic elementow metalowych, w tym dzial, a zostawiajac surowy mosiadz, zainspirowany modelem L'Artesien w paryskim Musee de la Marine.

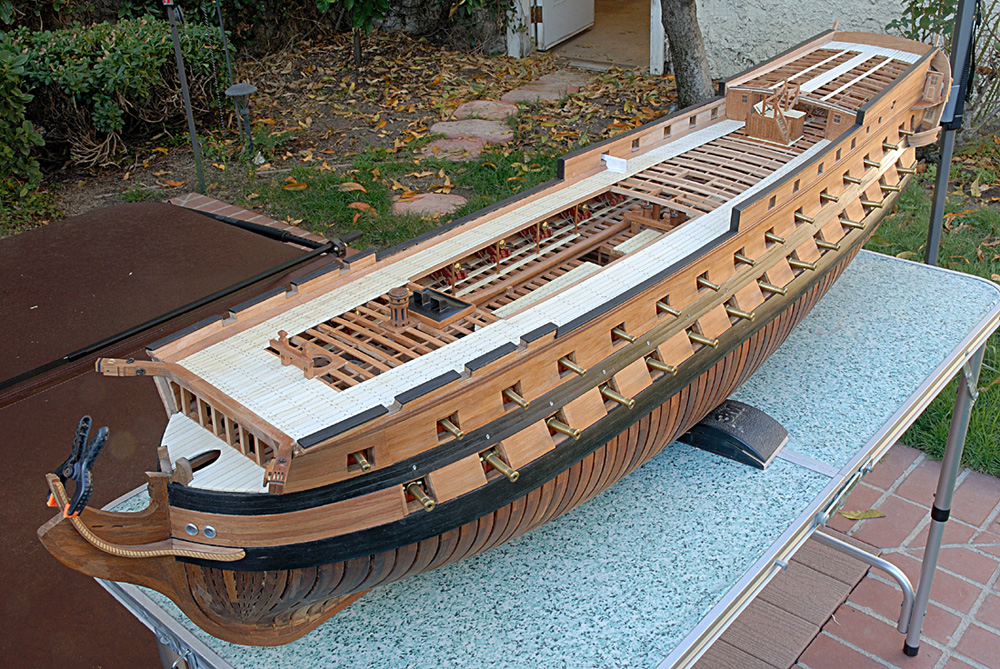

Fotka (w zalaczniku) pokazuje obecny stan budowy mego modelu. Skala modelu 1:48, dlugosc kadluba (bez bukszprytu) ok. 150 cm.
Jak widac, jeszcze nie jestem nawet w polowie drogi do ukonczenia budowy tego superskomplikowanego modelu... Kolejne ~10 lat przede mna... :shock:
Kadlub nizej linii wodnej nieposzyty, oraz poklady sa tylko czesciowo poszyte - celowo aby uwidocznic wewnetrzne struktury okretu. Artyleria okretowa juz w komplecie. Do budowy modelu uzylem nast. gatunkow drewna: wregi - orzech amerykanski; kil oraz wewnetrzna wysciolka burt (tzw. ceiling), sciany kabin oficerskich i ich umeblowanie, pokladniki, lawety dzial, polki talrepowe... - czeresnia amerykanska; poszycie burtowe - grusza; drewniane elementy dekoracyjne na dziobie i rufie - bukszpan; czarne odbojniki burtowe (wales) i porecze - heban; poszycie pokladow - holly. Sporadycznie - buk i klon. Elementy metalowe, dziala - mosiadz. Tu i owdzie - blacha aluminiowa (po puszce piwa :oops: )



Aby zobaczyc dalsze fotki w pelnej rozdzielczosci, kliknij na link:
http://www.bluemelon.com/pstrykacz/74gu ... o-10037351


Aby wyswietlic tam sobie kazda z fotek w jej pelnym wymiarze, po kliknieciu na kazda z nich, wybierz symbol strzalki skierowanej w dol, ku rynience, - symbol ow znajduje sie w prawym/dolnym rogu ekranu. Po czym wybierz opcje "Original" i na koniec wybierz "Open" - aby otworzyc zdjecie, lub "Save As" - aby zapisac je sobie w swym komputerze.

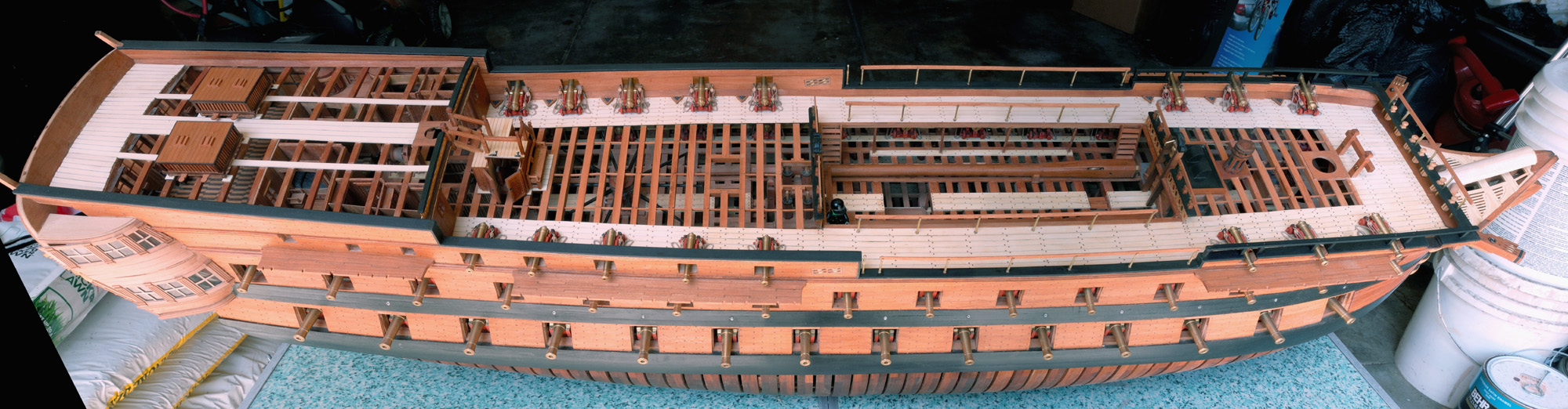

W zalaczniku jest panoramiczne zdjecie calosci, skladajace sie z 5 posklejanych komputerowo indywidualnych zdjec (niestety, ow proces sklejania nie wypadl tym razem idealnie - widac tu i owdzie kilka malych przesuniec poszczegolnych zdjec wzgledem sasiednich. Sorry...) ;)
Załączniki
12 Panorama5pics_s.jpg
Ostatnio zmieniony 25 sie 2019, 10:38 przez TomekA, łącznie zmieniany 1 raz.
Awatar użytkownika
ryszardw
Posty: 823
Rejestracja: 04 gru 2010, 21:56

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: ryszardw »

Model zrobiony jest rewelacyjnie i idealnie może nazbyt sterylnie .Sam nie wiem czy to zaleta czy wada .Masz motywację do przeżycia następnych 10 lat .Mnie też to nakręca .Jak ja nie dokończę to kto .I oby tak dalej.Gratuluję R
Awatar użytkownika
TomekA
Posty: 82
Rejestracja: 03 paź 2011, 04:04

Re: francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

Post autor: TomekA »

Ostatni postep prac przy budowie modelu.

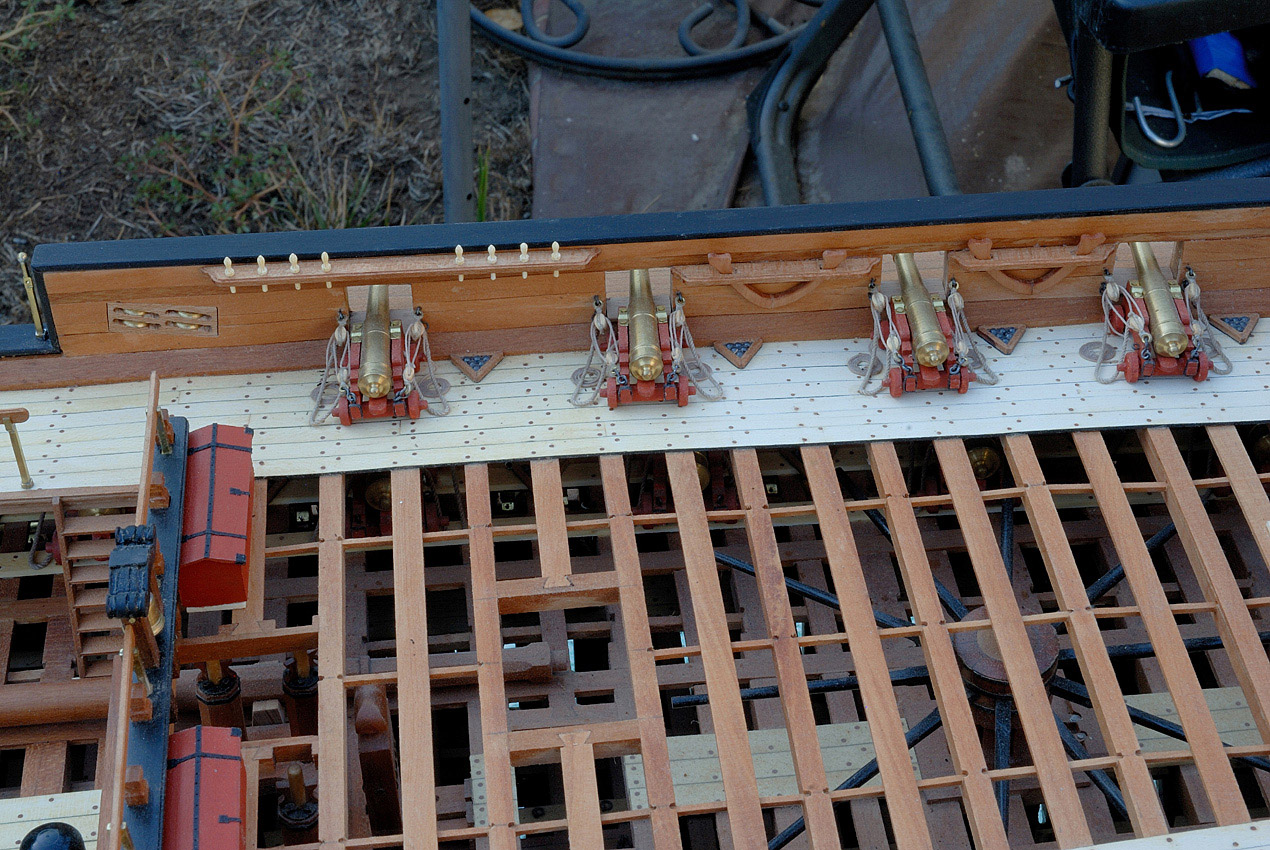

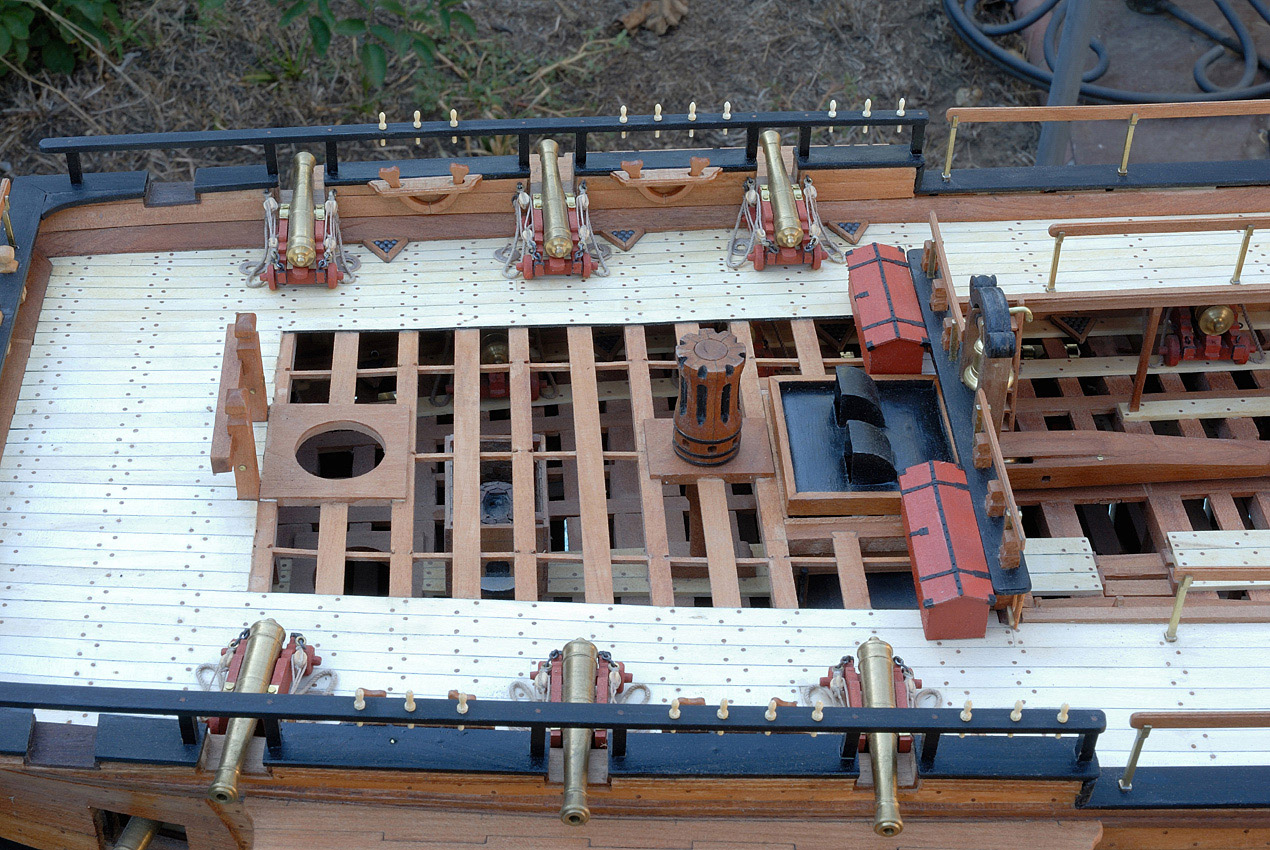

Zamontowane tzw. belaying pins (po polsku nagle) w relingach i polkach przyburtowych, sluzace do owijania na nich lin od takielunku. Wytoczone na mini tokarce z bambusowych wykalaczek. Dlugosc kazdego nagla 10 mm. Patrz zalaczniki.
Reszta zdjec tutaj: http://www.bluemelon.com/pstrykacz/74gu ... o-10037351
Wypatrz wszystkie 68 zdjec pod linkiem (sa tam w dwoch grupach).
Aby otworzyc zdjecie tam do pelnego wymiaru, kliknij na symbol strzalki skierowanej w dol ku rynience (w dolnym prawym rogu ekranu) po czym wybierz opcje "Original".
Załączniki
