TMS Seatrout Tankowiec skala H0 1:87

[ryszardb]

Pokład dziobowy jet podniesiony w stronę dziobu i w przekroju poprzecznym zaokrąglony. Wyślę Ci więcej materiałów na pocztę.
Wysłałem.

[acdd]

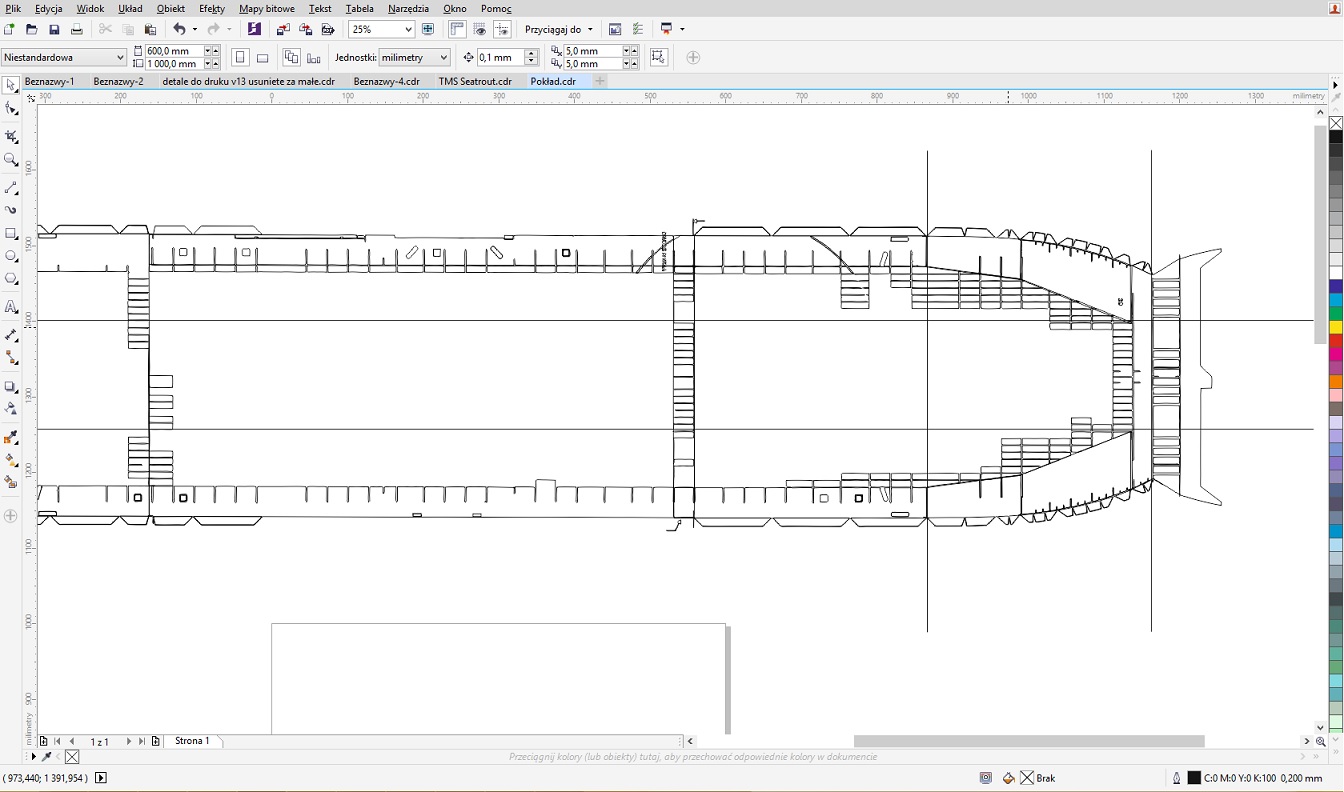

To u mnie zakrzywienia są tylko na pokładzie głównym...

Tam gdzie pionowe linie pokład zaczyna wznosić się ku górze... tam gdzie poziome opada na boki
Ale pokład dziobowy mam totalnie płaski jak decha...

Teraz to już z tym nic nie zrobię a podejrzewam że spadki o których mówisz były by średnio zauważalne przy tej skali... bo i na zdjęciach tych rzeczywistych jednostek też ciężko je zobaczyć...

[acdd]

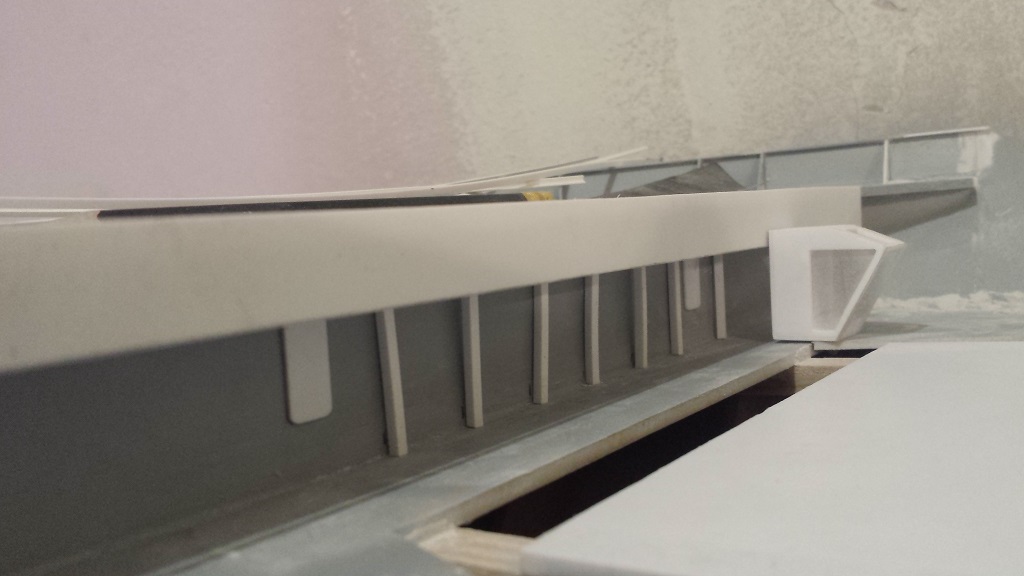

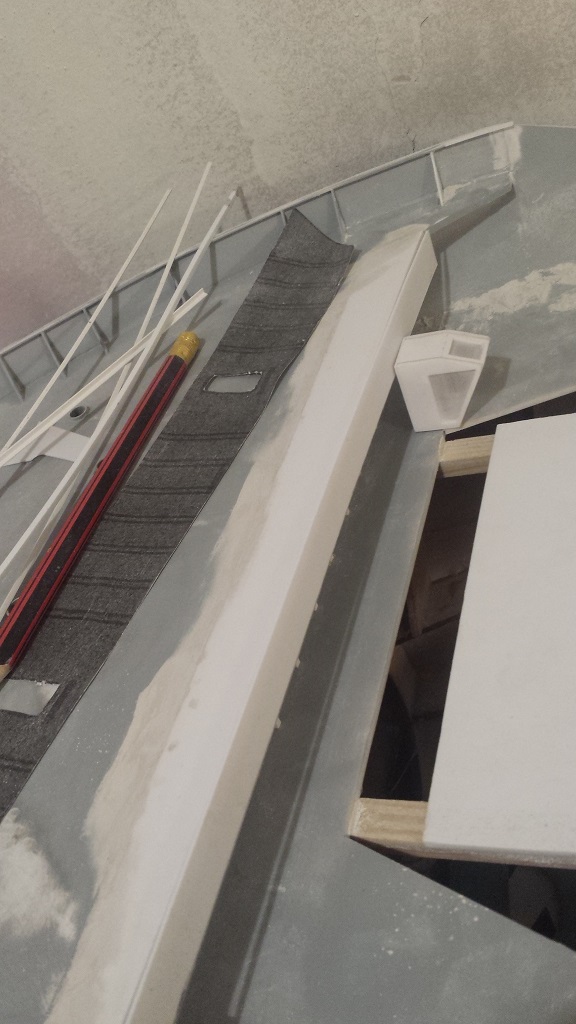

W załączniku zdjęcie które jest formą zobrazowania mojego pytania... które zadaję na SB

szpetne krzywe patyczki to wzmocnienie... w przyszłości będą prosto

[acdd]

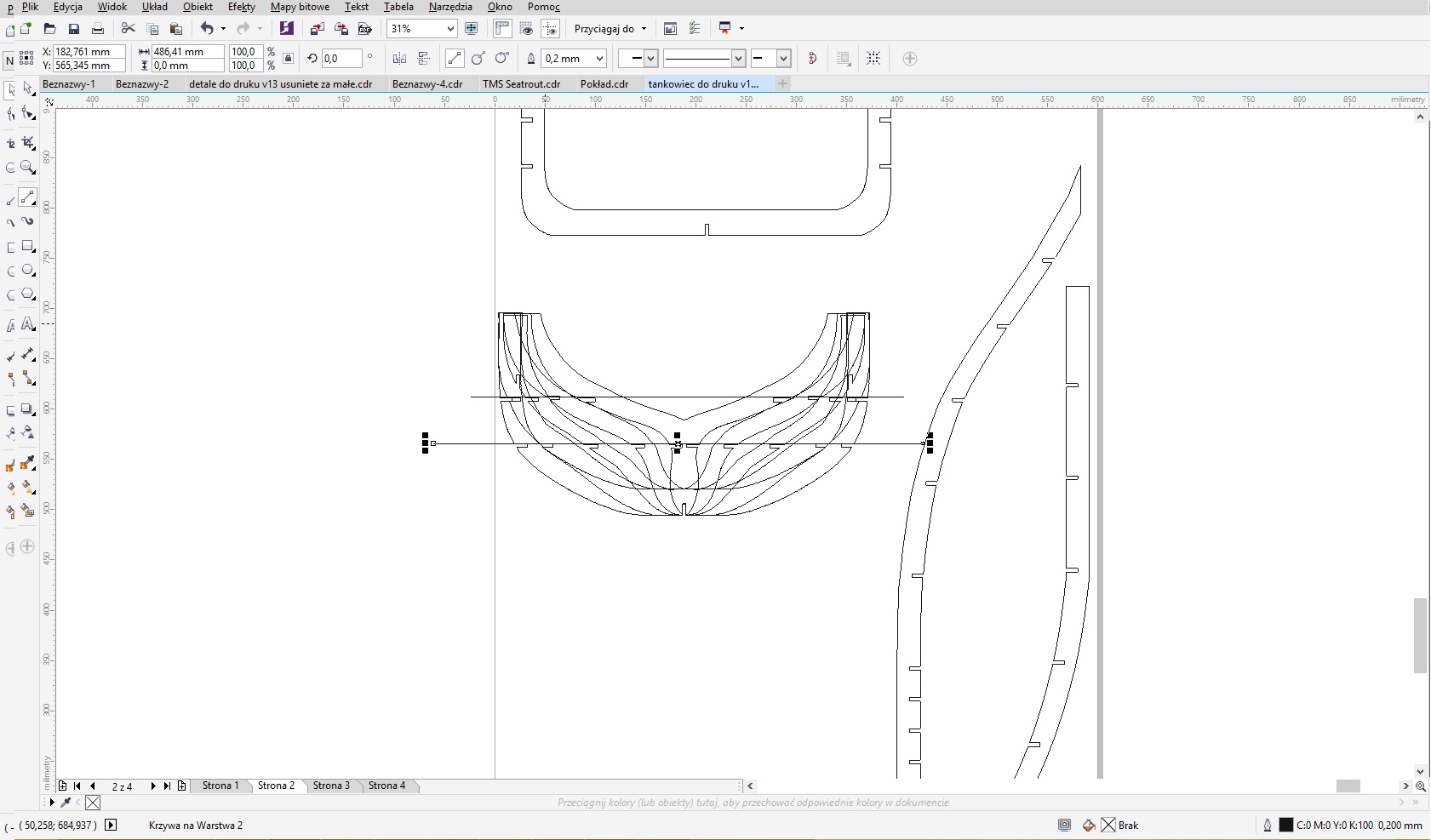

Ponieważ zawiązała się dyskusja na temat cięcia laserem postanowiłem wrzucić kilka elementów konstrukcyjnych które przerobiłem a niektóre narysowałem...

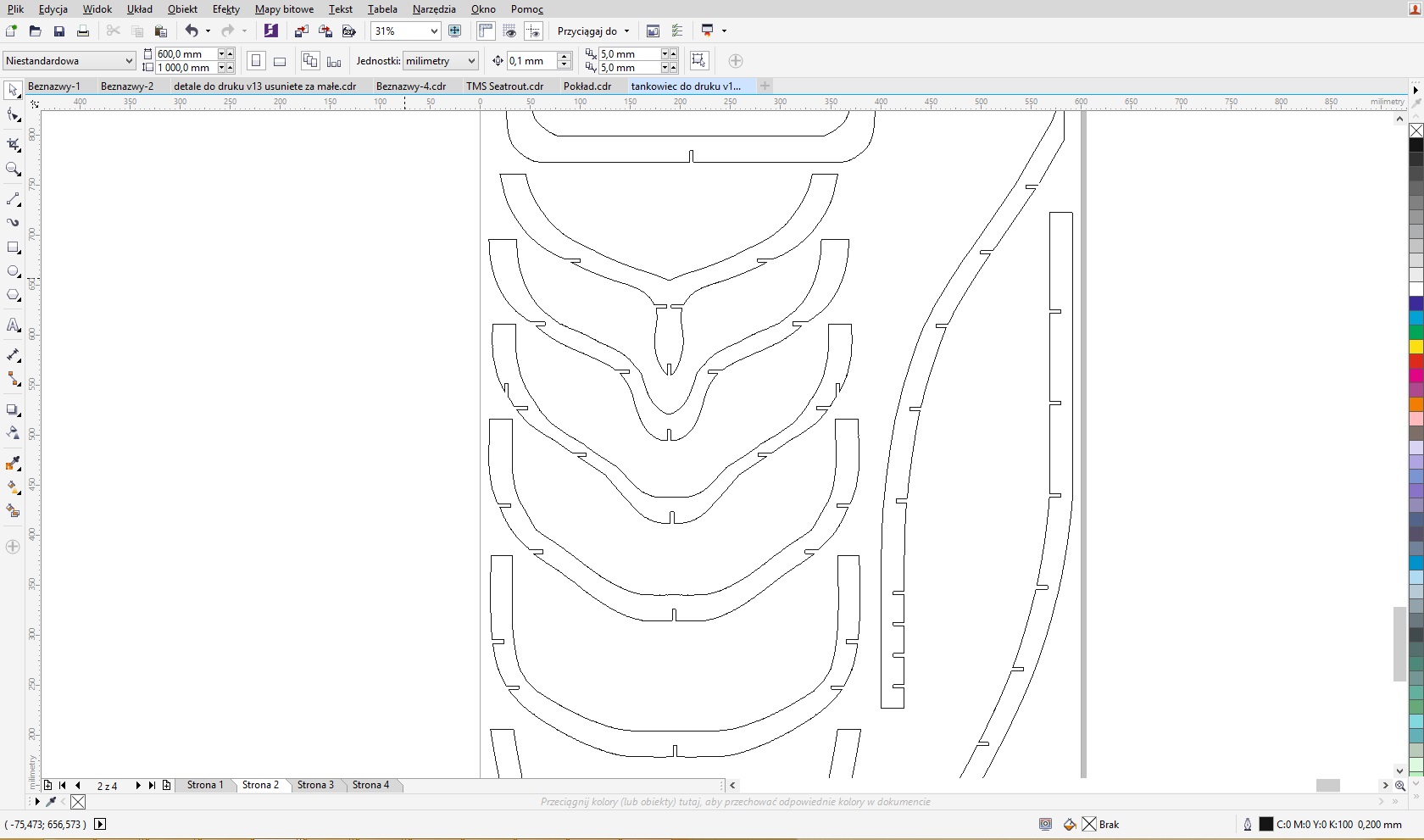

To już są wręgi które poszły bezpośrednio na laser... są dosyć mocno przerobione w taki sposób aby można było zrobić model RC i zazębiały się stąd ząbki... przy przerabianiu szkieletu była cała masa pierdół na którą trzeba było zwrócić uwagę... dodam że na etapie przerabiania trzeba było uwzględnić silnik wał ster strumieniowy oraz ster główny w taki sposób aby to miało rację bytu...

Prawdziwa jazda zaczyna się kiedy powiększyliśmy model to takiej skali że odstępy między poszczególnymi wręgami są za duże i trzeba wstawić po środku kolejną wręgę tak żeby fikuśnym kształtem pasowała jedna do drugiej i trzeciej

[Hadżi]

Witam!

Prawdziwa jazda zaczyna się kiedy powiększyliśmy model to takiej skali że odstępy między poszczególnymi wręgami są za duże i trzeba wstawić po środku kolejną wręgę tak żeby fikuśnym kształtem pasowała jedna do drugiej i trzeciej

Po to są, więc w planach linie teoretyczne wyznaczające kształt kadłuba. Czyli linie owręża, linie wodnic i linie wzdłużnic. Przy pomocy tych linii można wyznaczyć dowolną ilość przekroi poprzecznych. Na Kodze jest odpowiedni artykuł bodajże autorstwa Tomka Aleksińskiego lub Mareckiego, w którym jest dokładnie krok po kroku wyjaśnione jak to się robi ręcznie. Myślę, że w programie typu CAD nie ma problemu z ich wyznaczeniem.

Pozdrawiam

"Hadżi"

[acdd]

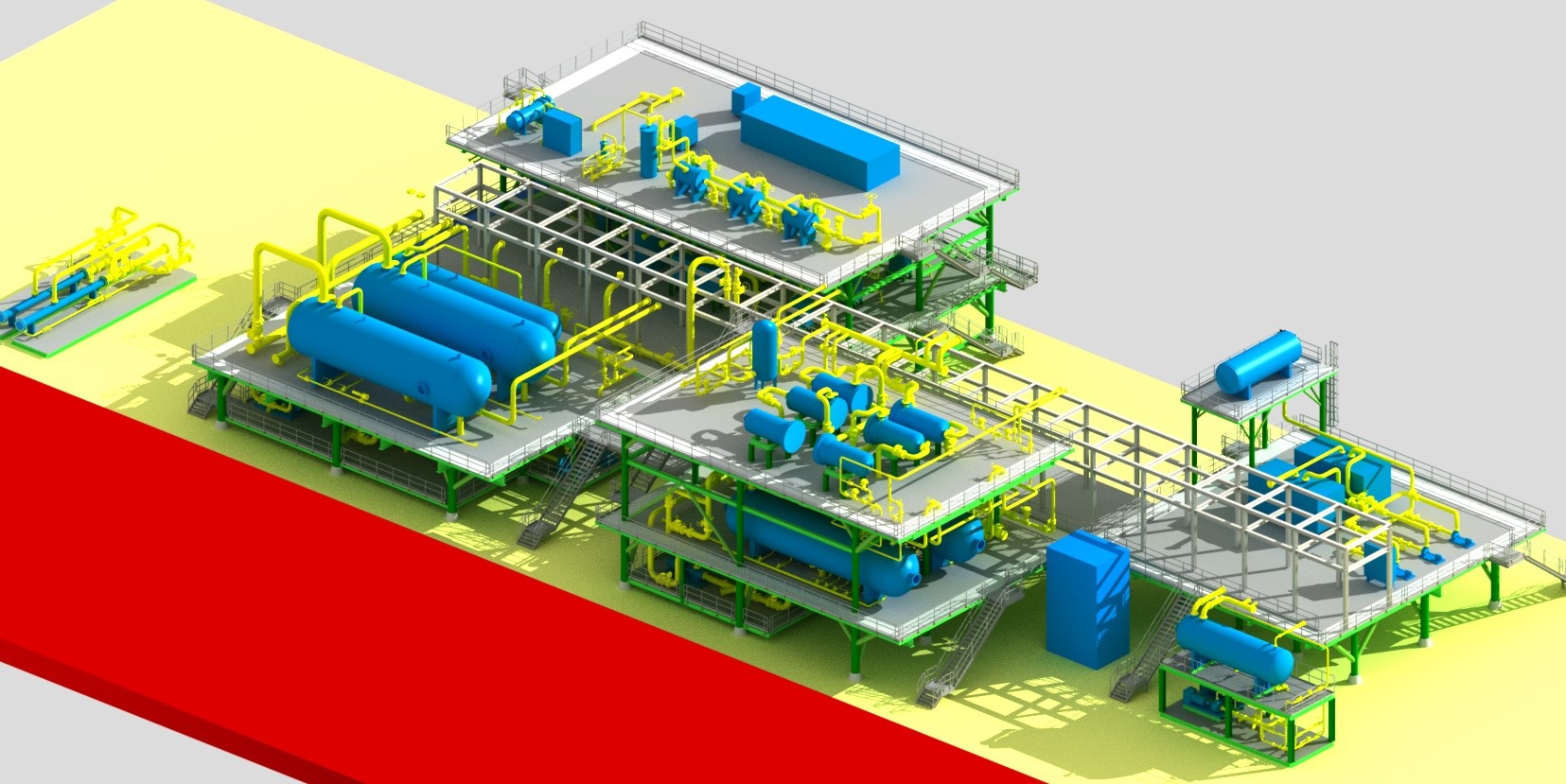

Wziąłem rysunek od armatury i zdjąłem z niego wymiary...

Wymiary które zdjąłem pomnożyłem przez magiczny współczynnik dopasowania czyli 2,8

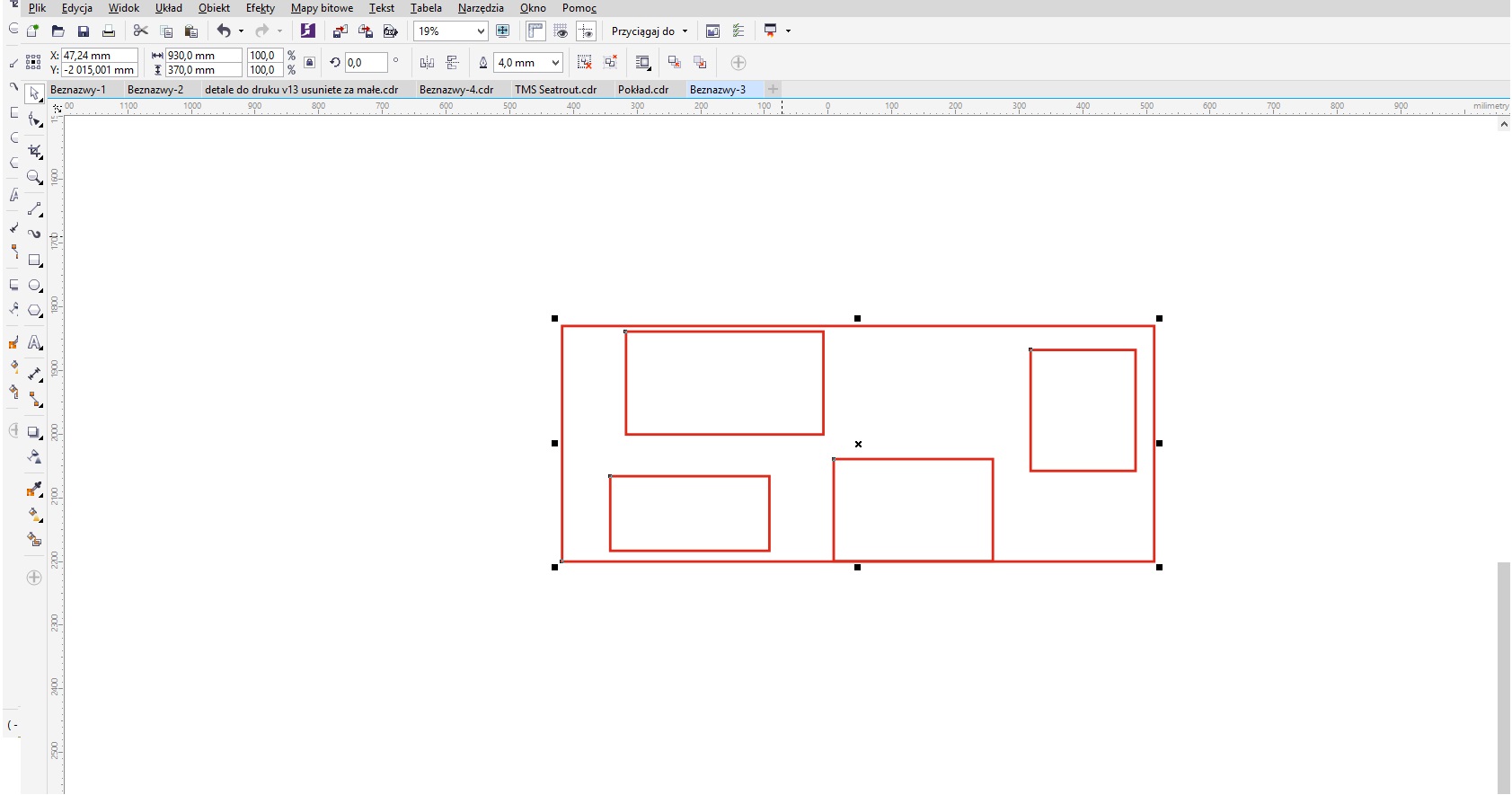

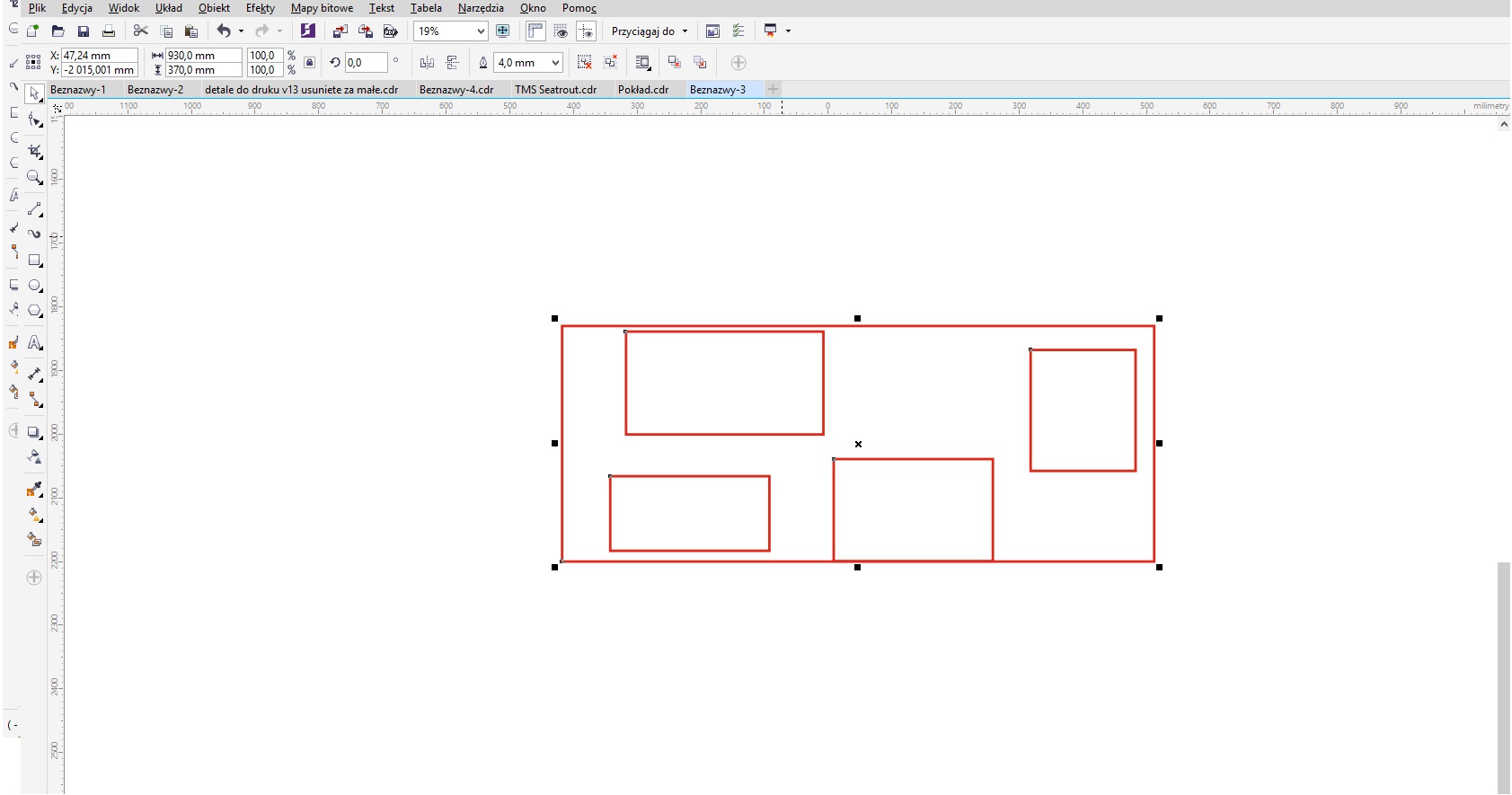

I wyszły mi takie kwadraciki

[acdd]

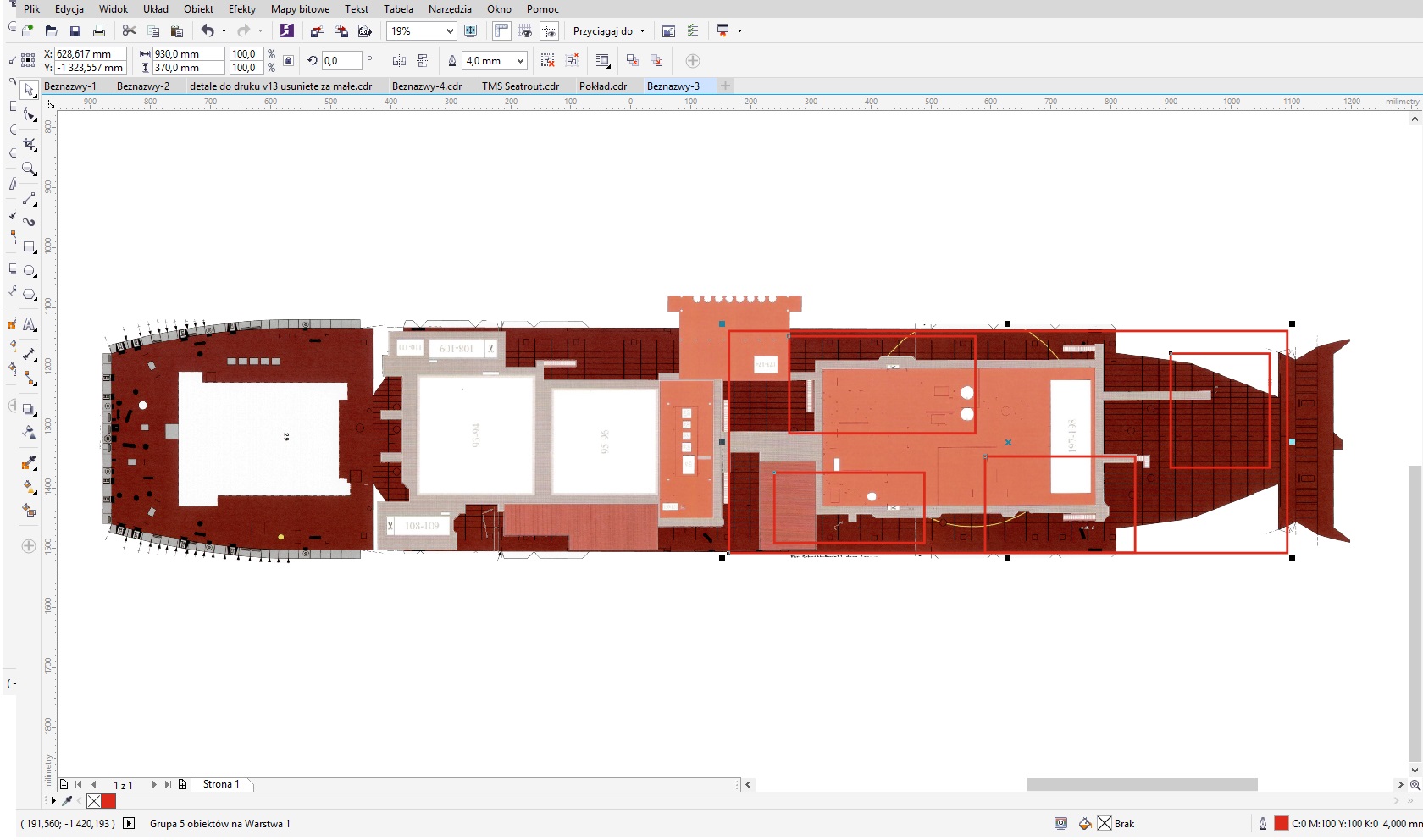

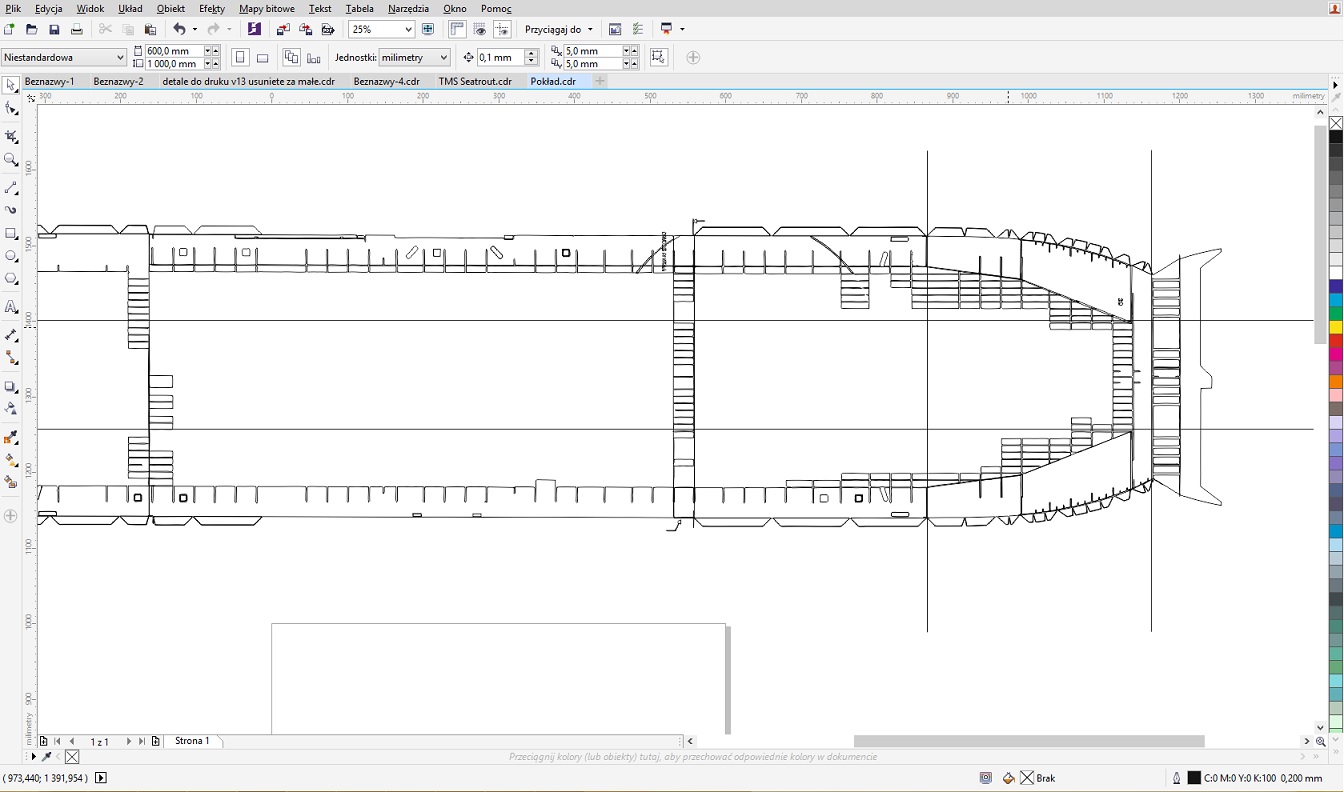

Następnie wziąłem kwadraciki nałożyłem na tankowiec...

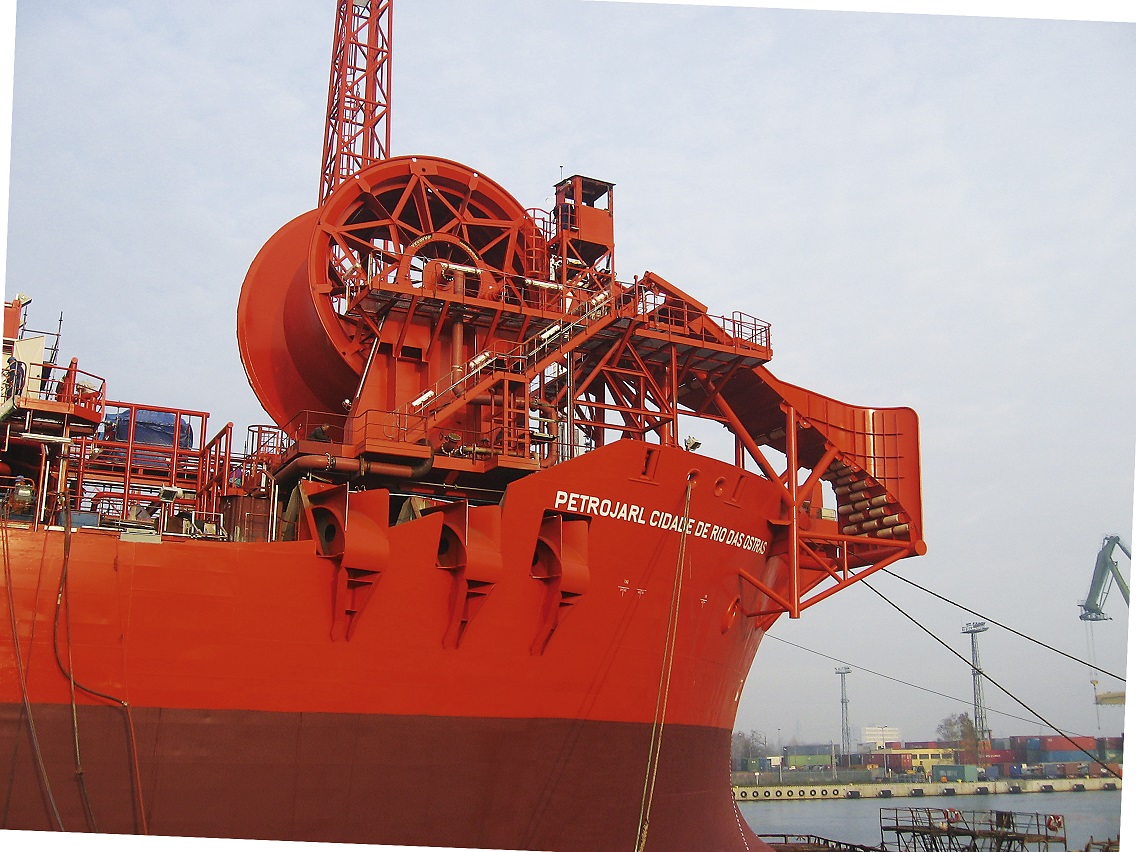

I co? Mamy FPSO

Zadowolony jestem bo wszystko do siebie pasuje elegancko

[acdd]

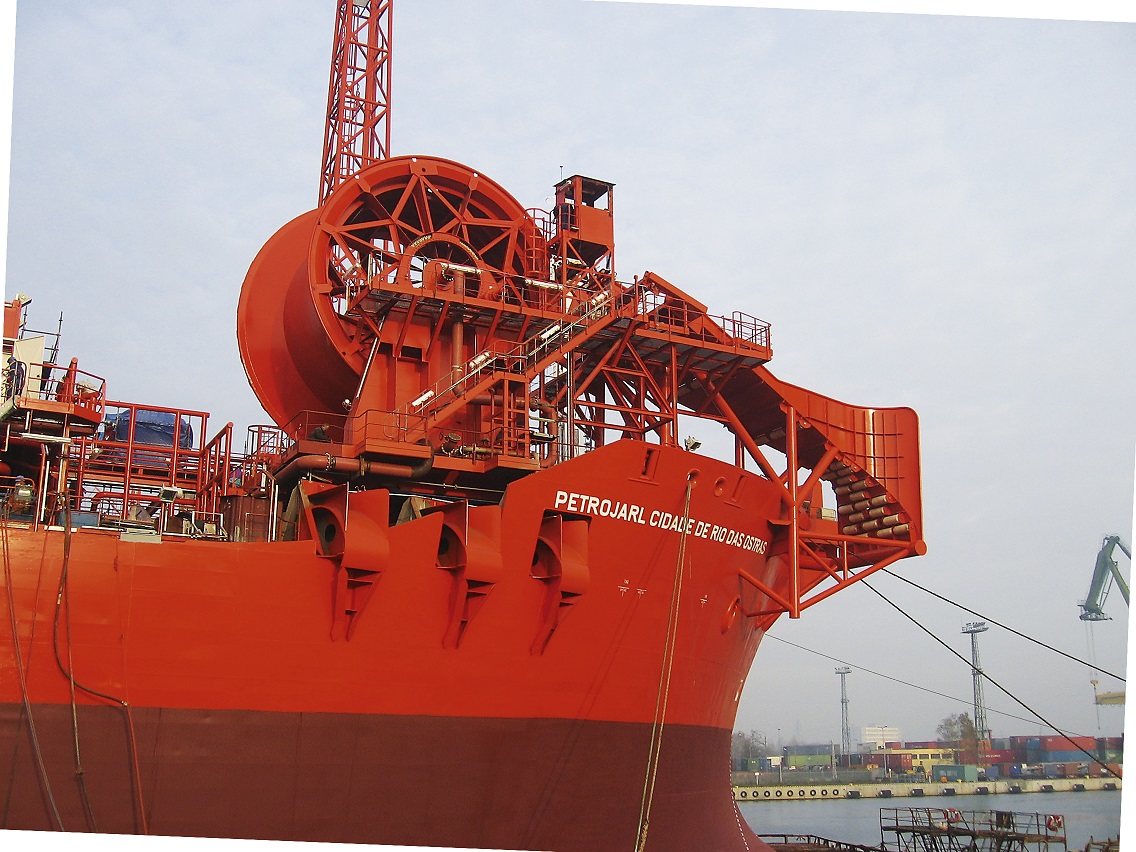

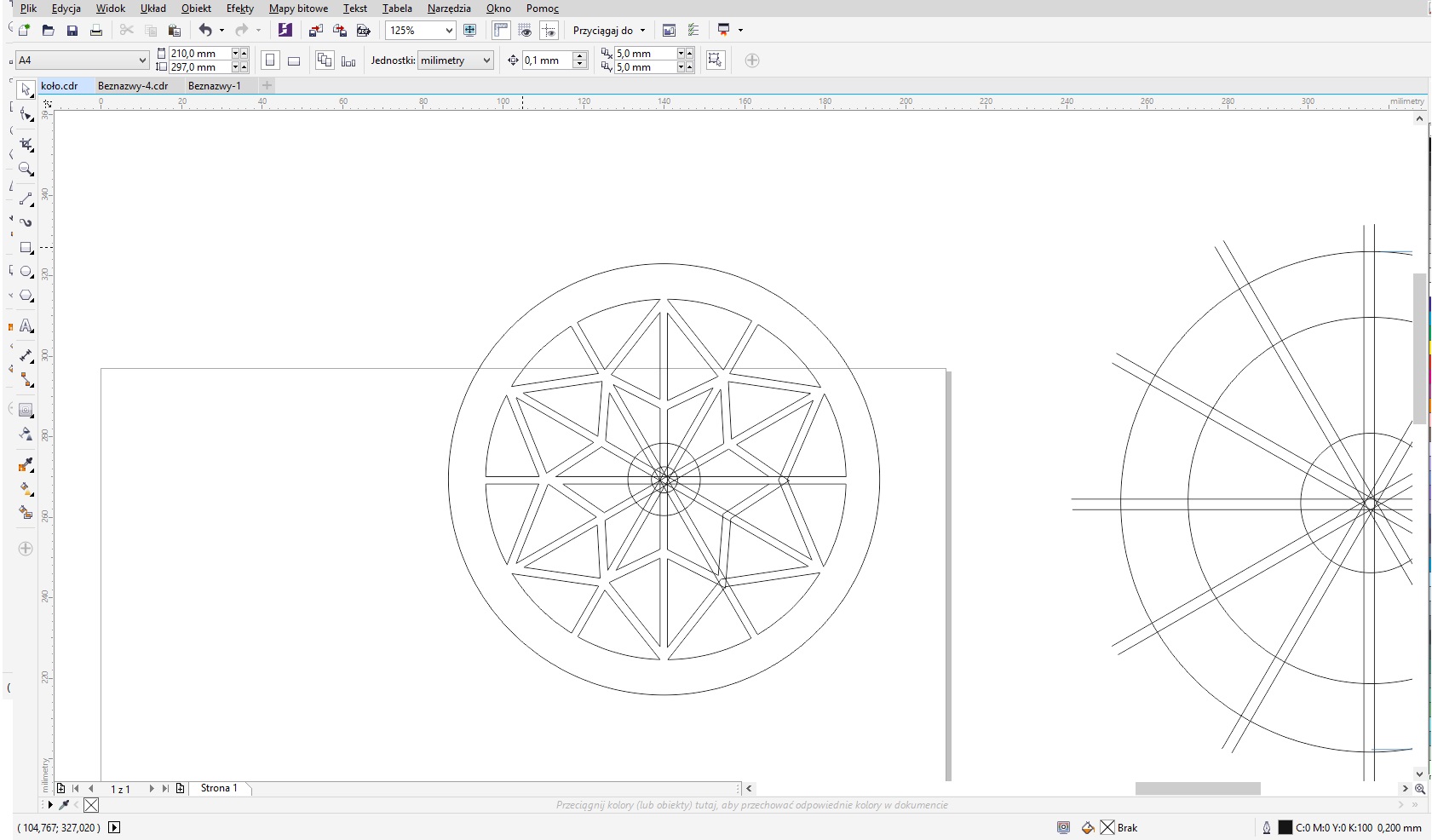

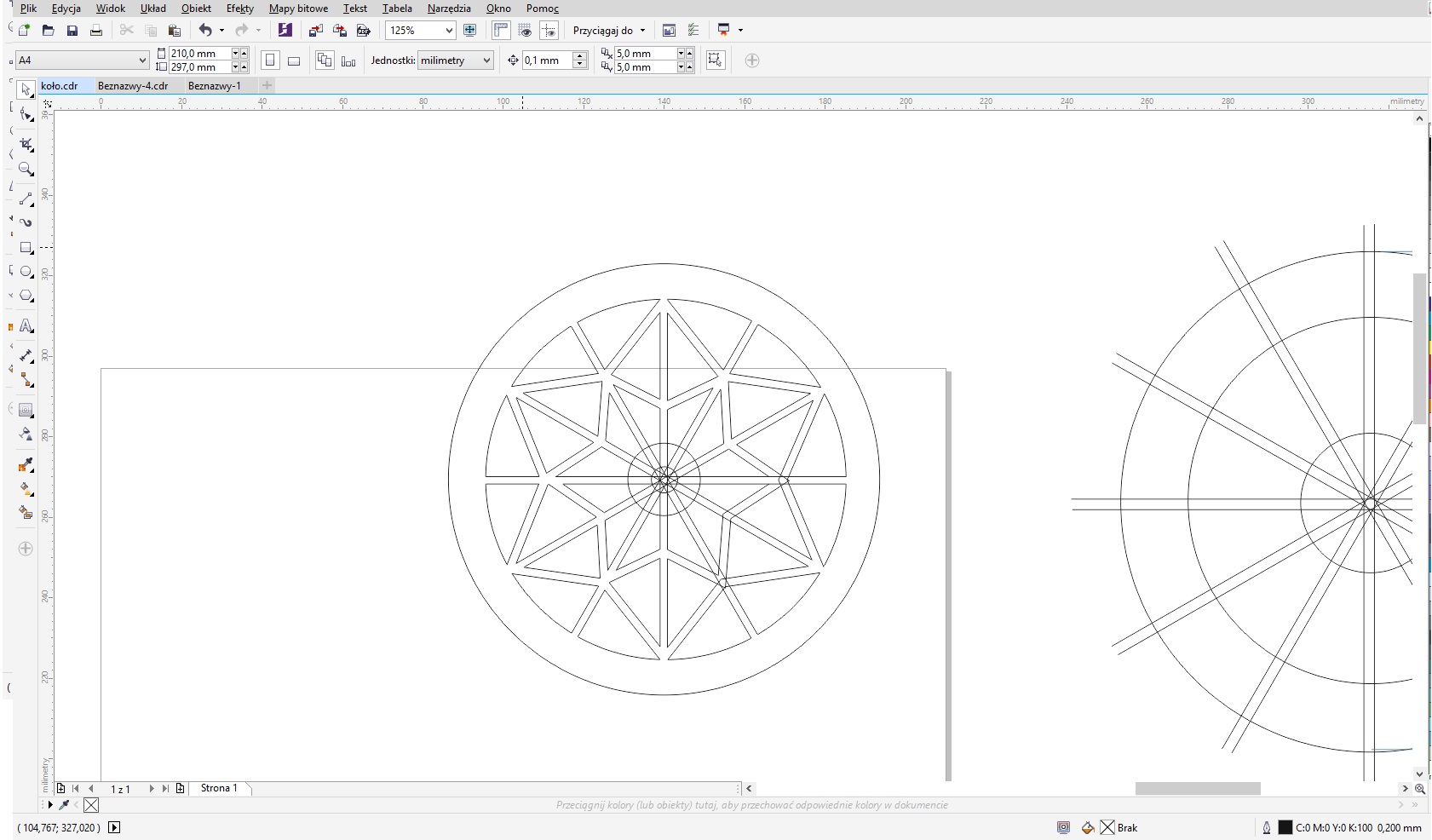

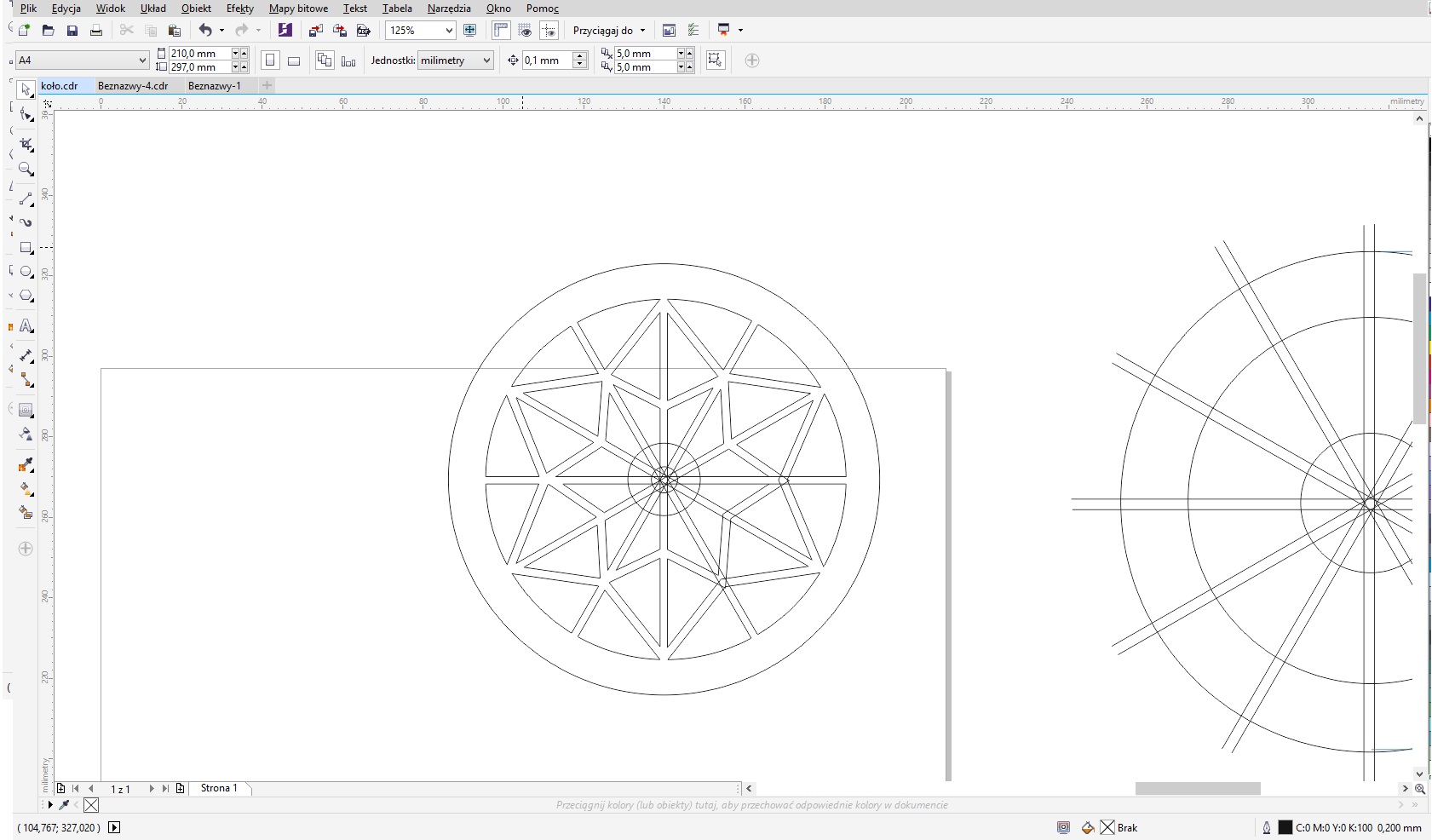

Rysunek koła roponośnego

[acdd]

Cześć!

Trochę nieśmiało zaprezentuję napęd dźwigu... Z góry proszę aby się nie śmiać

Motywem wyjściowym jest 15 i 16 strona mojej relacji gdzie robiłem dźwig... trochę musiałem dojrzeć aby wymyślić coś co by się sprawdzało...

Więc tak... Ponieważ trzpień dźwigu jest rurką przymocowanie do niego silnika jest dosyć kłopotliwe...

Kłopotliwe ze względu na kolistość rurki gabaryty silnika a przede wszystkim na ogromny moment obrotowy silnika w stosunku do rozmiarów... przekładnia w silniku to 298:1... zbyt słabe mocowanie silnika spowodowało by że gdy z jakiś przyczyn zatrzymam paluchem dźwig to moment obrotowy mógł by zerwać mocowanie...

Mocowanie silnika do rurki to jedno ale problem w tym że rurkę też trzeba przymocować do szkieletu... żeby cała siła gnąca idąca z dźwigu poszła w szkielet...

Postanowiłem połączyć mocowanie rurki do szkieletu z mocowaniem silnika...

I teraz tak:

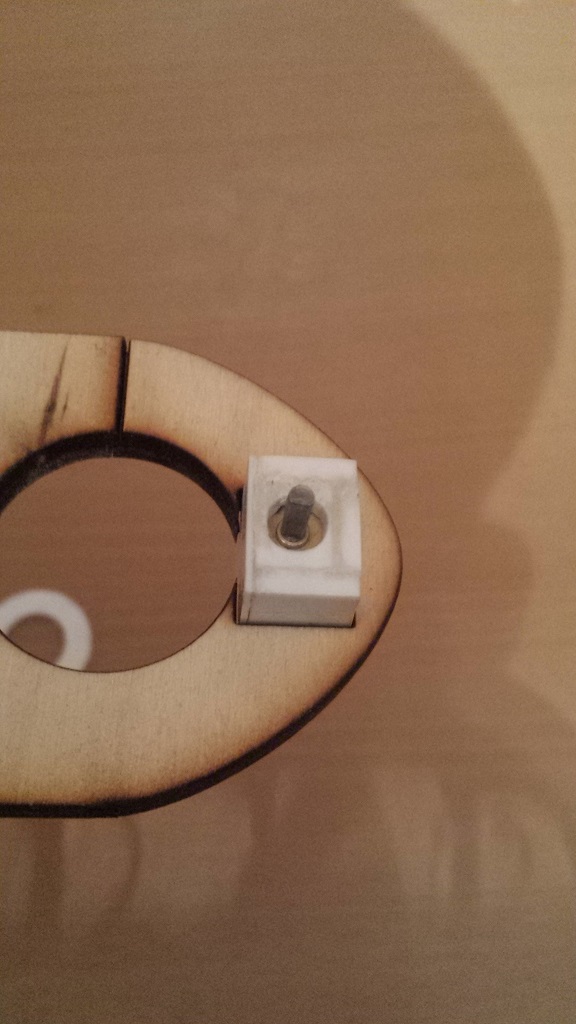

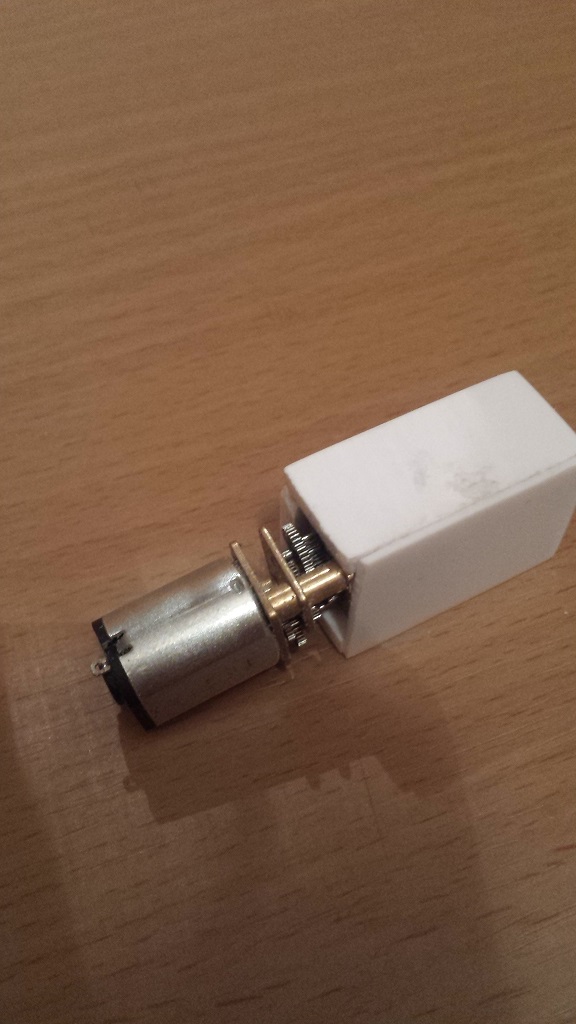

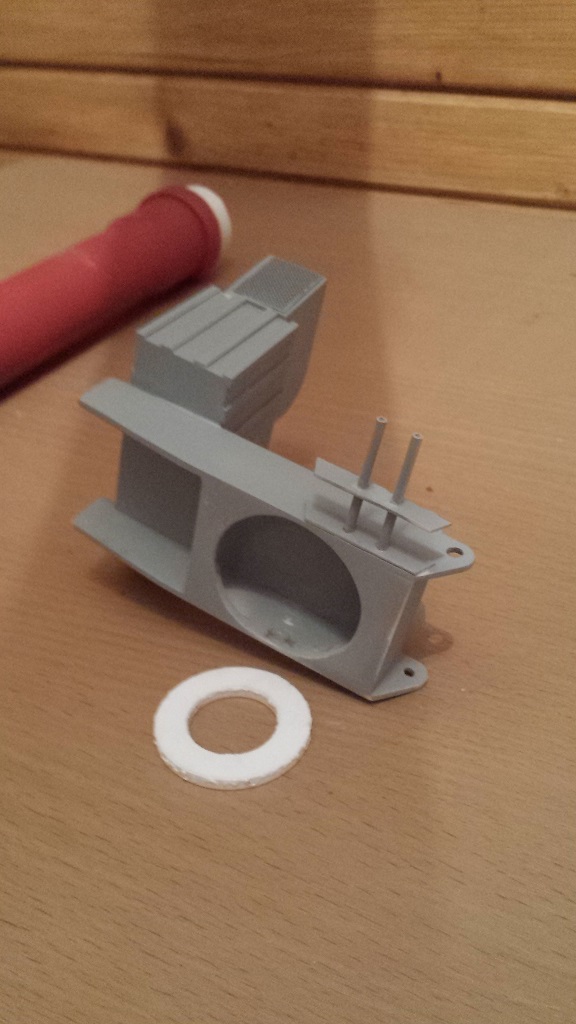

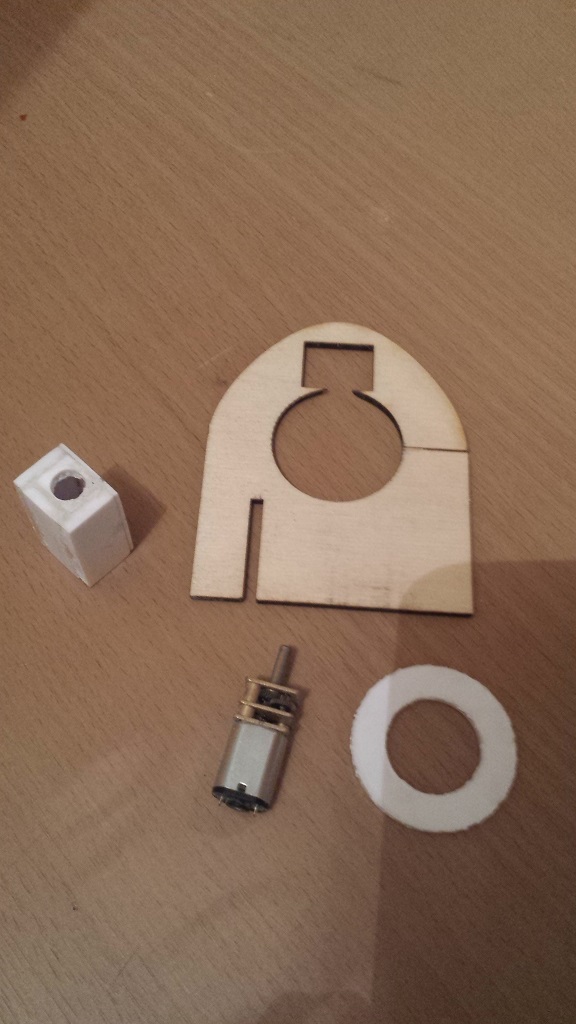

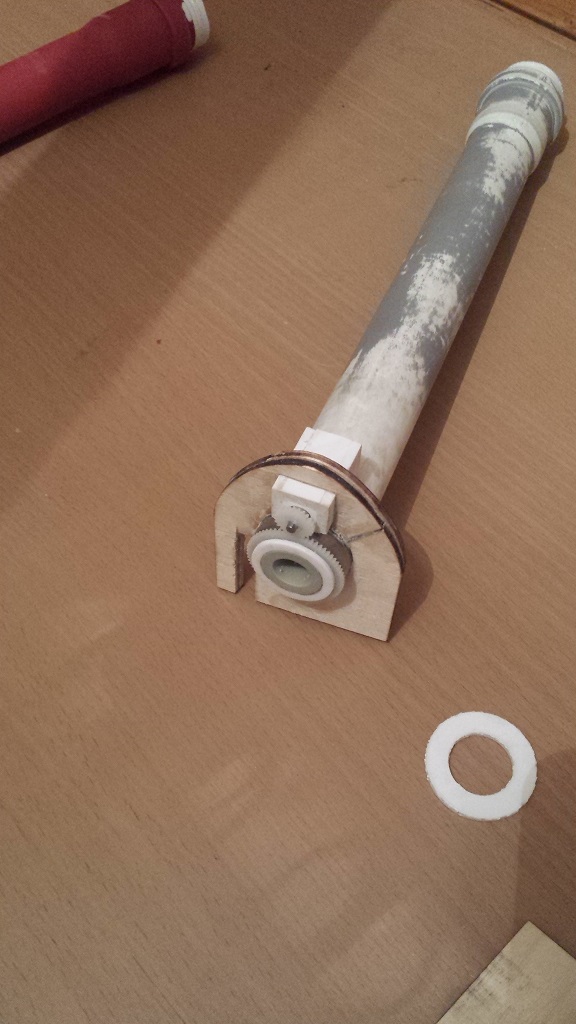

Na silnik zbudowałem pudełeczko... ściany pudełeczka to hips o grubości 3mm za wyjątkiem ściany ze styku z rurką... grubość jej to 1m wynika to ze średnicy zębatki... pudełeczko osadziłem w drewnianej sklejce... i ten kawałek drewnianej sklejki jest dosyć specyficzny bo uwzględnia wielkość pudełka, rurki, i jeszcze musi pasować do szkieletu...

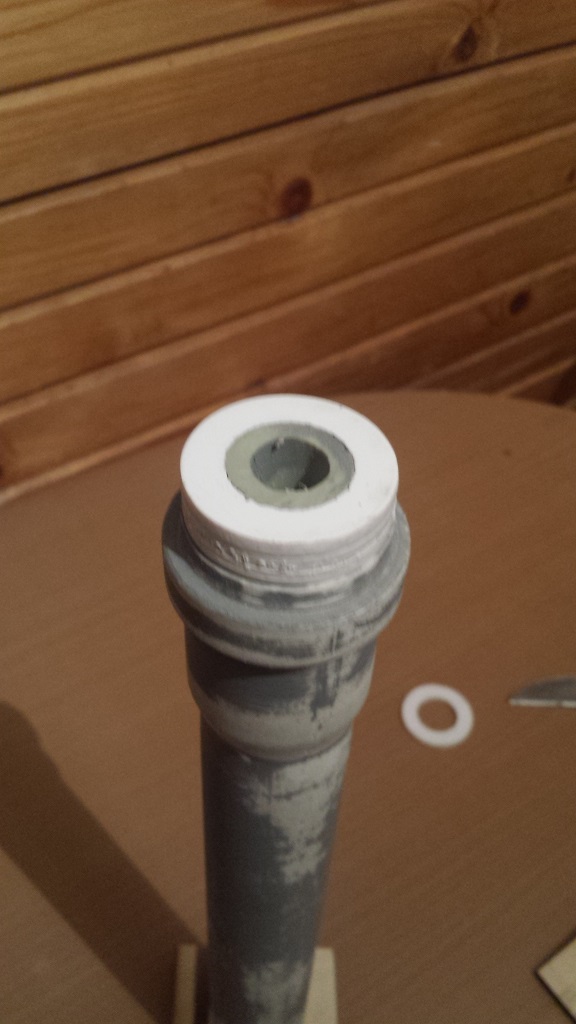

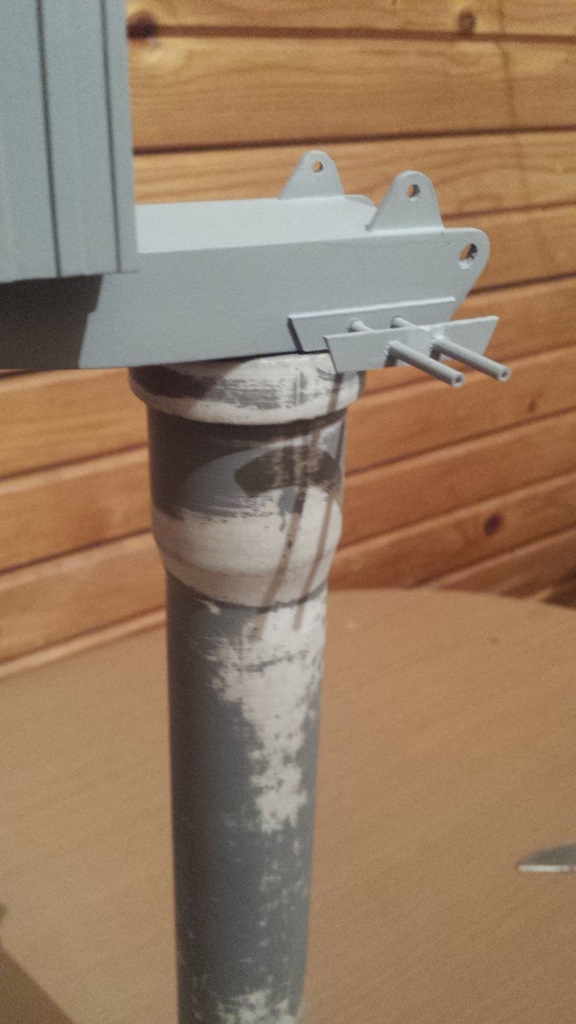

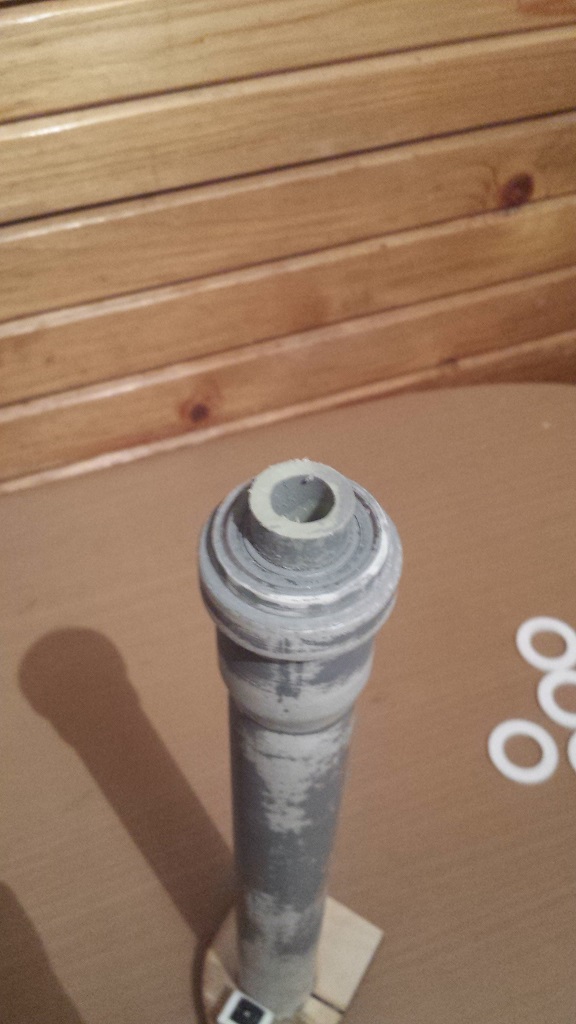

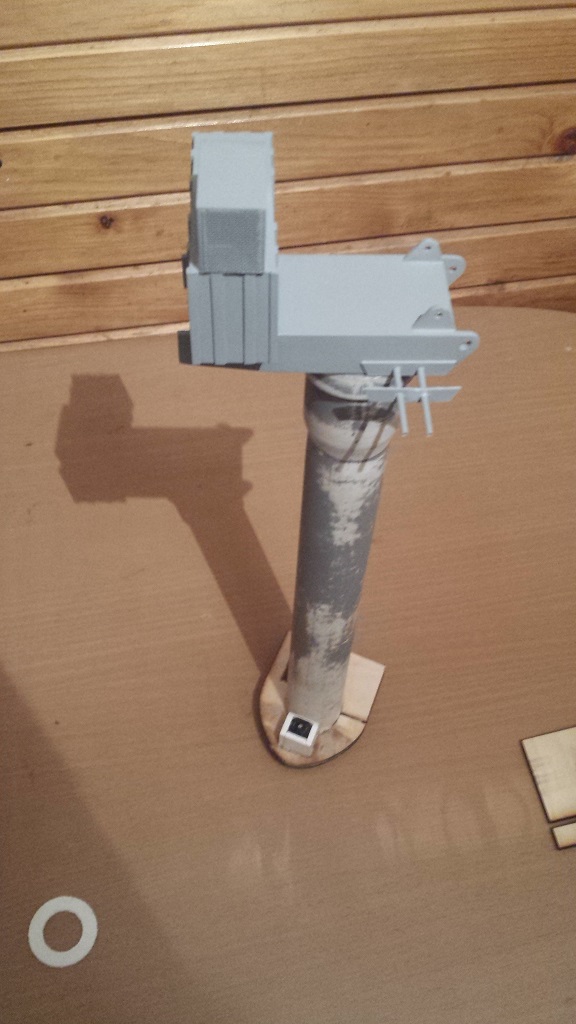

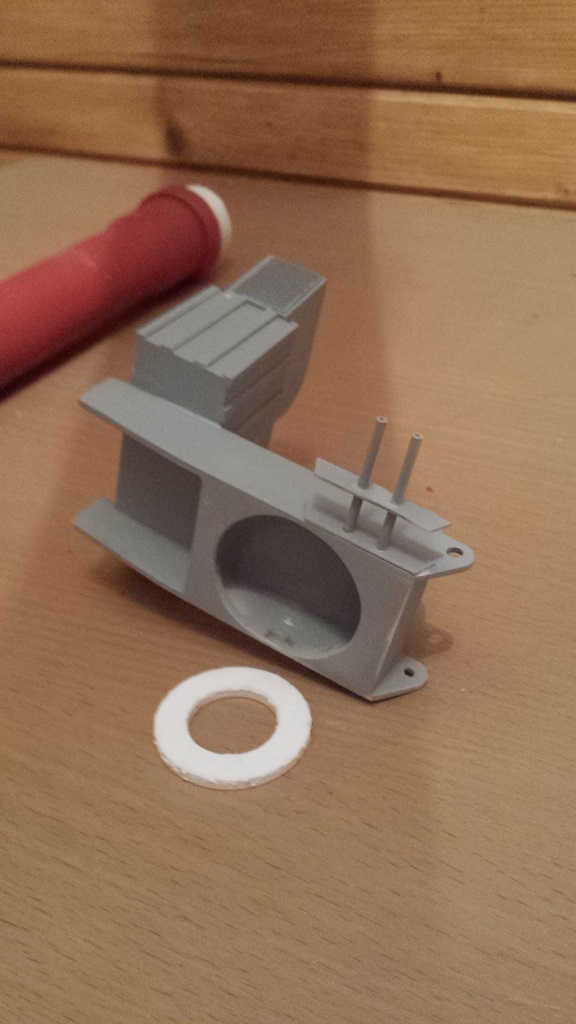

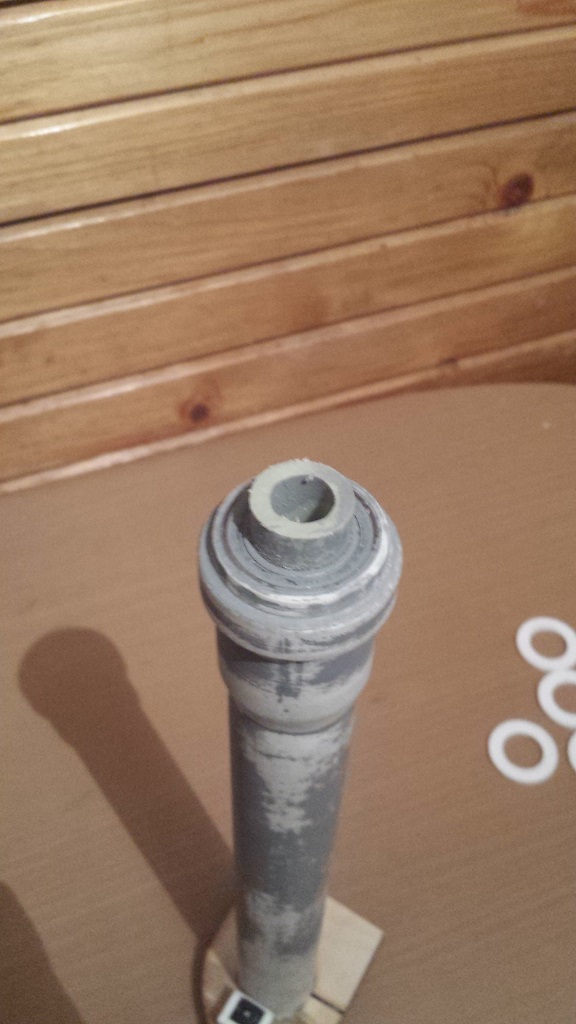

Na szczycie trzpienia zamontowałem 3 hips-owe kółka... chodzi oto żeby zwiększyć płaszczyznę przenoszenia siły z dźwigu na trzpień... i całość wygląda tak jak na zdjęciach...

[futaba]

No i git, wygląda nieźle i powinno działać
