"Grażyna"- statek żeglugi przybrzeżnej

Post autor: woj195 »

Witam wszystkich.
Po długich namysłach postanowiłem umieścić relację z mojej letniej zabawy.
Wiosną wziąłem się za budowę pasażerskiego stateczku z kilku powodów:
- trochę się zatkałem przy wiązaniu „sznurków” w moim podstawowym modelu – to jest USS Constitution. Lecz o tym we właściwej relacji.
- kiedyś postanowiłem spróbować zrobić coś do pływania, a nie do stania w gablocie.
- wybór padł na statek pasażerski żeglugi przybrzeżnej „Grażyna”, do którego to stateczku mam pewien sentyment (w dziecięcych latach odbyłem na nim „podróż” z Gdyni na Hel i z powrotem). Przed trzydziestu laty przypadkowo kupiłem Plany Modelarskie z postanowieniem, że kiedyś to zbuduję (sprawa wreszcie dojrzała). Sylwetka tego stateczku wydaje mi się całkiem zgrabna (choć trochę archaiczna), więc powinien dobrze się prezentować na wodzie.
- chciałem spróbować roboty z zupełnie nowym dla mnie materiałem, to jest z tworzywami sztucznymi.
- no, i najważniejsze: kiedyś trzeba spróbować sił w napędzie i sterowaniu RC !

I z tego ostatniego powodu moja relacja jest w dziale Radio Cuda. „Cuda” wprawdzie widziałem większe, również na naszym forum, ale „to” ma mieć radio – więc umieszczenie relacji właśnie tu jest uzasadnione.

Stateczek w oryginale miał 30,6 m długości, 7,2 m szerokości, wyporność 130 BRT, zabierał na pokłady 355 pasażerów, a na dziobowym pokładzie woził wysoki maszt antenowy z rejką, jako relikt minionej epoki w budowie okrętów. Osiągał prędkość ok. 10 w. Zbudowano go w 1927 r. w Howaldtswerke A. G. Przed wojną pływał jako „Schilksee” w kilońskiej żegludze przybrzeżnej, a po wojnie trafił do Polski jako część reperacji wojennych dla Związku Radzieckiego, który podzielił się z nami. Po remontach i przebudowach pływał w "Gryfie" na pasażersko-wycieczkowej linii Gdynia - Hel do 1964 r.

Pamiętając przestrogi kolegów, że coś, co ma pływać powinno być wodoodporne,jako podstawowy materiał wybrałem spieniony PCV grub. 3 i 5 mm. Bardzo dobrze się skleja klejami CA i łatwo obrabia, a najważ-niejsze – nie nasiąka wodą! Jedno jest przykre – opary kleju CA są toksyczne. Pierwsze „ostre” klejenie odchorowałem.

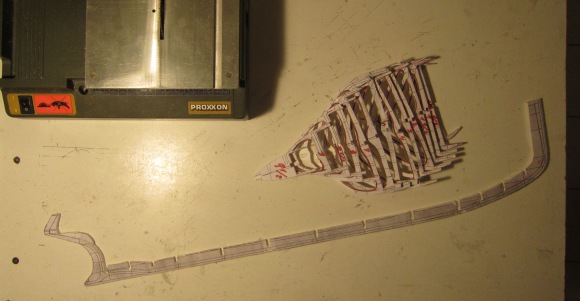

Poniżej kilka pierwszych fotek.
Załączniki

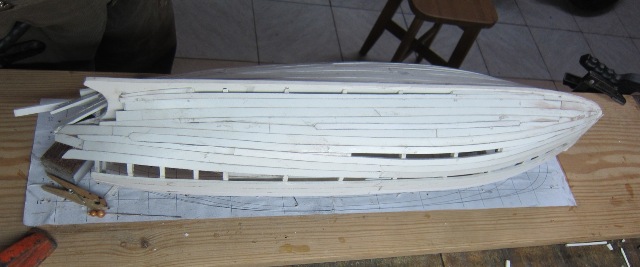

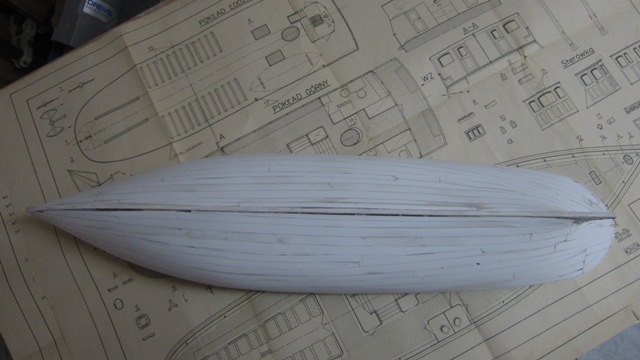

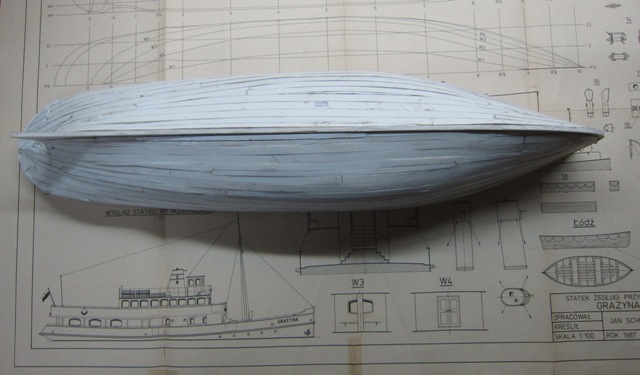

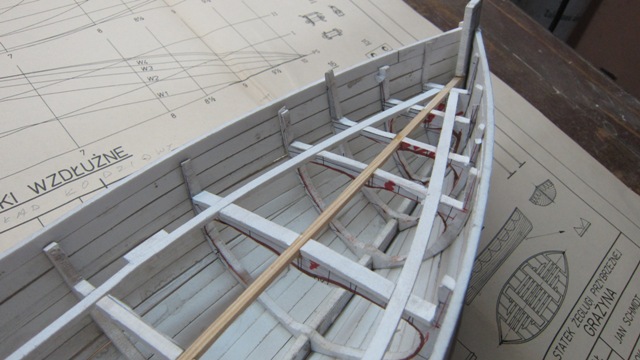

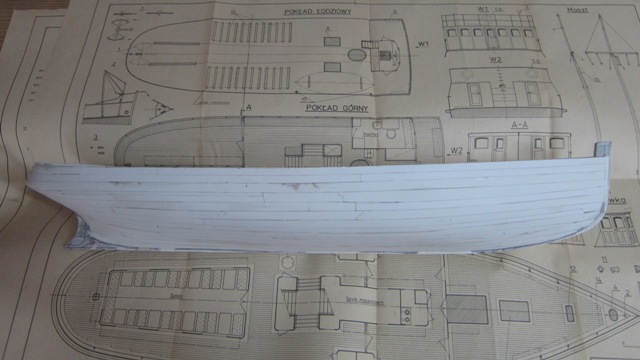

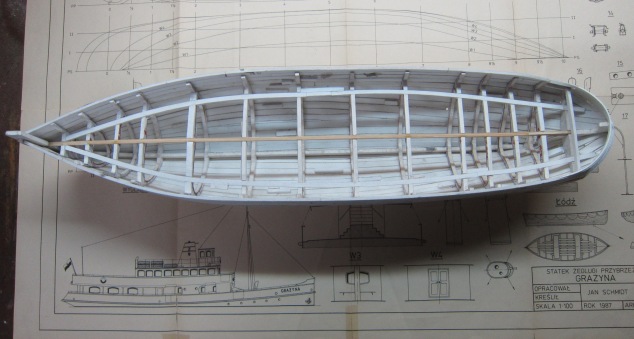

Poszywanie kadłuba szło dość szybko (… no, może z wyjątkiem rufy)
Poszywanie kadłuba szło dość szybko (… no, może z wyjątkiem rufy)
Awatar użytkownika
Irek350
Posty: 137
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Pozna\u0144","desc":"","lat":"","lng":""}

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: Irek350 »

A propo oparów to kiedyś nabyłem takie coś:
Obrazek
Sprawdza się bardzo dobrze przy lutowaniu to może i przy klejeniu coś pomoże.
Awatar użytkownika
rychenko
Posty: 677
Rejestracja: 04 gru 2010, 21:56

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: rychenko »

Witam
Zapowiada się ładny model .co do materiału PCV faktycznie nie nasiąka ale tak sklejony kadłub ma pewną wadę niestety lubi spękać na łączeniach , przerabiali już ten temat koledzy z forum , dla pewności dobrze by było zabezpieczyć go laminatem .
Pozdrawiam Ryszard
Tu zaopatruję się w polistyren i inne materiały
http://www.swiatmodeli.eu/
Awatar użytkownika
jeskom
Posty: 269
Rejestracja: 26 paź 2011, 23:07

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: jeskom »

Rychenko ma rację. Mój pierwszy model IRA też tak budowałem. Potem trzeba to było porządnie doszlifować i dać tonę szpachli bo niby prosto a jednak całość krzywa była. Od tamtego momentu polecam robienie kopyta i laminowanie, zdecydowanie mniej pracy to kosztuje a efekty o wiele lepsze.

Także wysmaruj to żywicą i nałóż paski tkaniny szklanej, wzmocni to konstrukcję.
Awatar użytkownika
woj195
Posty: 90
Rejestracja: 04 gru 2010, 21:56

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: woj195 »

Witam Kolegów.
Cieszę się z Waszego zainteresowania i doceniam troskę o dobrą jakość roboty.
Macie rację: na sklejeniach rzeczywiście pękało, szczególnie podczas obracania przy szlifowaniu. Też wpadłem na pomysł podlaminowania i oczywiście tak zrobiłem a podejrzane miejsca klejone dodatkowo naszprycowałem CA.

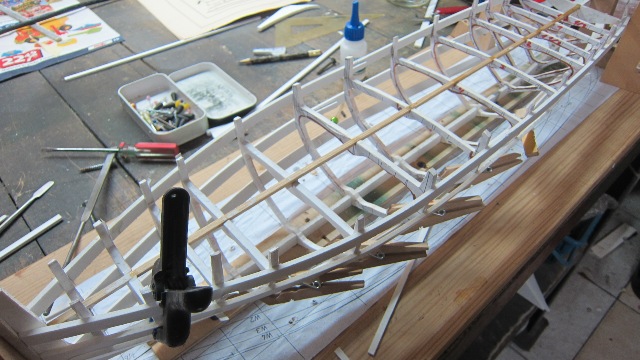

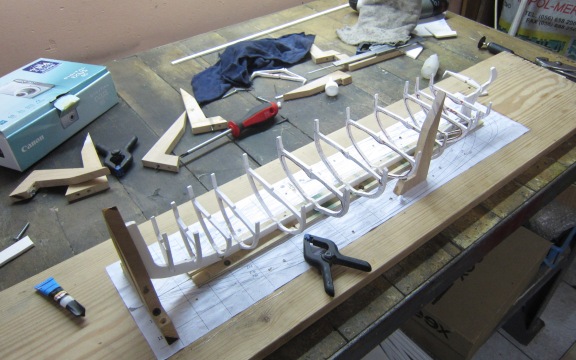

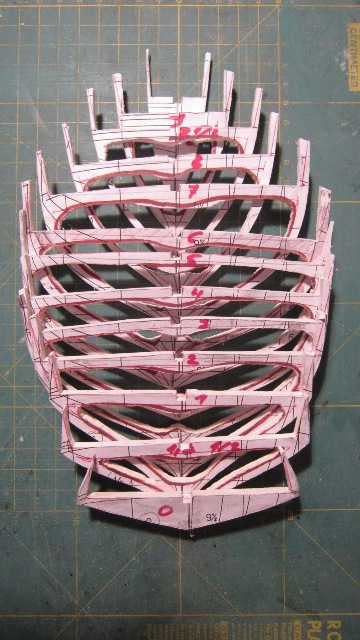

A co do szpachlowki, to nie potrzebowałem jej dużo. Zwichrowania kadłuba uniknąłem, używając przy ustawianiu wręg, specjalnie zrobionych kątowników mocowanych do płaskiej deski. Udało się.
Pozdrawiam
Wojciech Łączyński
Awatar użytkownika
futaba
Posty: 97
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"","desc":"","lat":"","lng":""}
Kontakt:

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: futaba »

Na początku lat '90 mój kolega z modelarni zbudował ten model w wersji RC. Stateczek faktycznie urokliwy i bardzo ładnie prezentuje się na wodzie, ale trzeba z nim bardzo uważać. Kolega budując zrobił dość ciężką górę i kilka razy model fiknął na wodzie grzyba. Więc przestrzegam i zasiadam na grzędzie pilnie obserwując budowę :)
Pozdrawiam
Grzegorz Jermołaj
Pływające i latające RC.
rekmak
Posty: 47
Rejestracja: 21 lis 2011, 18:53

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: rekmak »

Dobrze jest położyć drugą warstwę pasków ale zmieni się wymiar. Zaraz na początku kłaść na zakładkę. Nadbudówka z HIPSu.
Awatar użytkownika
woj195
Posty: 90
Rejestracja: 04 gru 2010, 21:56

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: woj195 »

Witam,
poniżej dalsza część mojej relacji, a właściwie sprawozdania.
Pozdrawiam
Wojciech Łączyński
Załączniki

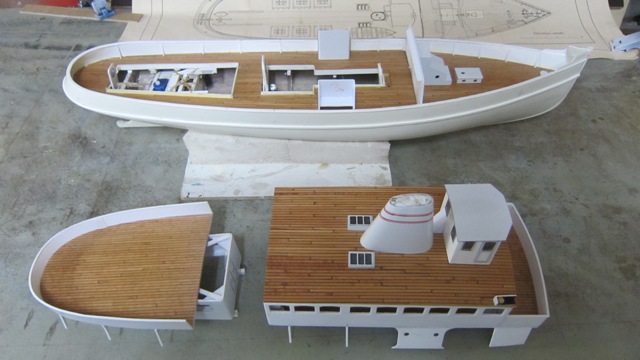

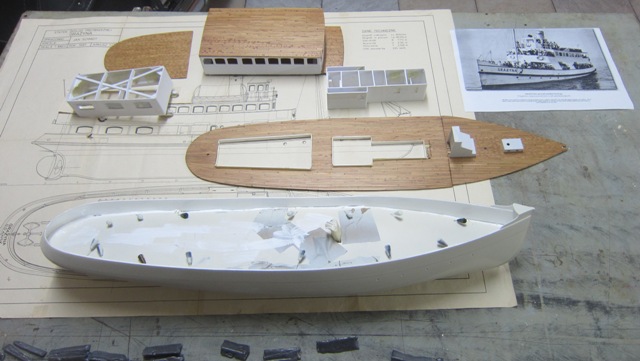

Trochę myślenia poświęciłem podziałowi nadbudówek. Rufowa nadbudówka wraz z pokładem tworzy jeden element, a główna – z pokładami i sterówką – drugi zdejmowany człon. Nieruchomy pozostanie tylko maszt dziobowy, który podtrzymywać będą wanty, sztag i achtersztagi. Antenę rozpiętą nad pokładami muszę zrobić odczepianą.<br />Mocowanie tych elementów rozwiązałem przy pomocy magnesów neodymowych, które świetnie się spisują w roli zatrzasków.
Trochę myślenia poświęciłem podziałowi nadbudówek. Rufowa nadbudówka wraz z pokładem tworzy jeden element, a główna – z pokładami i sterówką – drugi zdejmowany człon. Nieruchomy pozostanie tylko maszt dziobowy, który podtrzymywać będą wanty, sztag i achtersztagi. Antenę rozpiętą nad pokładami muszę zrobić odczepianą.
Mocowanie tych elementów rozwiązałem przy pomocy magnesów neodymowych, które świetnie się spisują w roli zatrzasków.

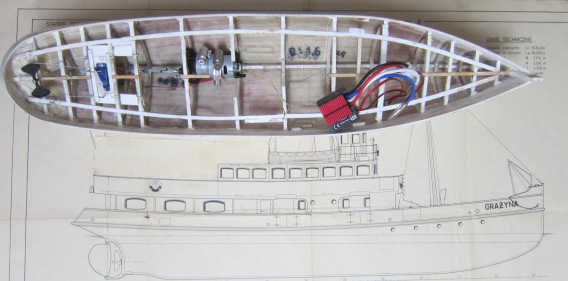

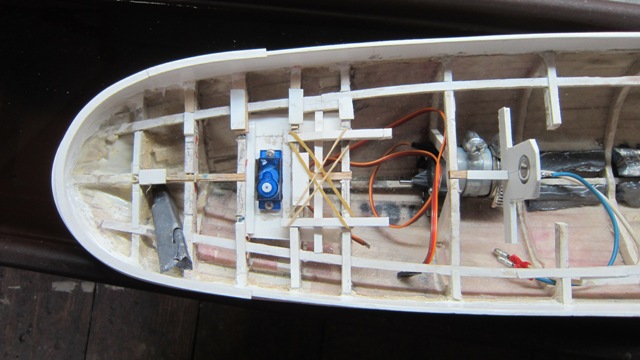

Pierwsza przymiarka elementów napędu i sterowania. Dziękuję kolegom Andrzejowi Antosiewiczowi, Sławkowi Kromerowi i Andrzejowi Koryckiemu za pomoc w rozgryzaniu tajników napędu i sterowania RC. Byłem zupełnie surowy, a teraz już trochę wiem.
Pierwsza przymiarka elementów napędu i sterowania. Dziękuję kolegom Andrzejowi Antosiewiczowi, Sławkowi Kromerowi i Andrzejowi Koryckiemu za pomoc w rozgryzaniu tajników napędu i sterowania RC. Byłem zupełnie surowy, a teraz już trochę wiem.

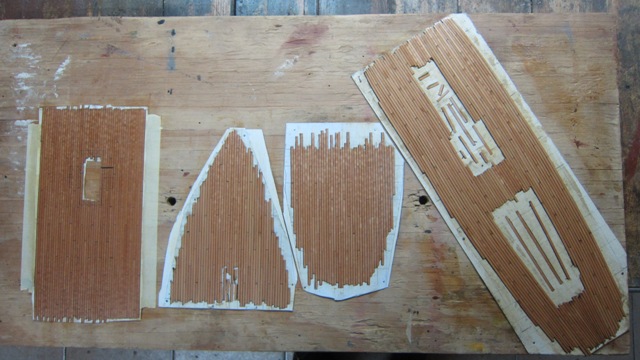

Pokłady wykonałem wielokrotnie opisywaną na naszym forum metodą. Listewki ( chyba z drewna olchowego) przyklejone krawędzią do czarnego papieru, następnie oszlifowane i poobcinane na wymiar. Ułożone wg schematu także opisanego już. Po przyklejeniu szlifowane i cyklinowane. (Cyklinowanie nie zostawia pyłku na powierzchni i nie zaciemnia czarnych szczelin). Na koniec kilkukrotnie lakierowane wodoodpornym lakierem jachtowym. Spodnią stronę pokładów pomalowałem lakierem epoksydowym dla nadania wodoodporności. Obcięte krawędzie pokładów także zabezpieczyłem epoksydem.
Pokłady wykonałem wielokrotnie opisywaną na naszym forum metodą. Listewki ( chyba z drewna olchowego) przyklejone krawędzią do czarnego papieru, następnie oszlifowane i poobcinane na wymiar. Ułożone wg schematu także opisanego już. Po przyklejeniu szlifowane i cyklinowane. (Cyklinowanie nie zostawia pyłku na powierzchni i nie zaciemnia czarnych szczelin). Na koniec kilkukrotnie lakierowane wodoodpornym lakierem jachtowym. Spodnią stronę pokładów pomalowałem lakierem epoksydowym dla nadania wodoodporności. Obcięte krawędzie pokładów także zabezpieczyłem epoksydem.
Szpachlowanie szpachlówką epoksydową.
Szpachlowanie szpachlówką epoksydową.

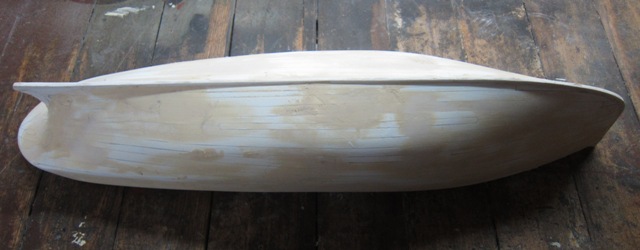

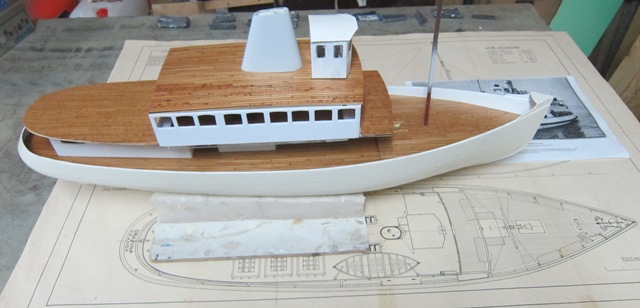

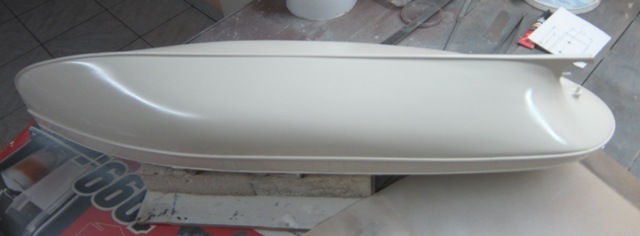

Po wstępnym szlifowaniu.
Po wstępnym szlifowaniu.
Awatar użytkownika
woj195
Posty: 90
Rejestracja: 04 gru 2010, 21:56

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: woj195 »

Witam Kogowiczów,
poniżej dalsza część mojej relacji.
Pozdrawiam
Wojciech Łączyński
Załączniki
Łoże do mocowania regulatora. Z uwagi na dość znaczne rozmiary, musiałem go umieścić w większej &quot;dziurze&quot;.
Łoże do mocowania regulatora. Z uwagi na dość znaczne rozmiary, musiałem go umieścić w większej "dziurze".
A to, wspomniane w poprzedniej relacji, magnesy neodymowe. Trzymają tak mocno, że można podnieść cały model.
A to, wspomniane w poprzedniej relacji, magnesy neodymowe. Trzymają tak mocno, że można podnieść cały model.

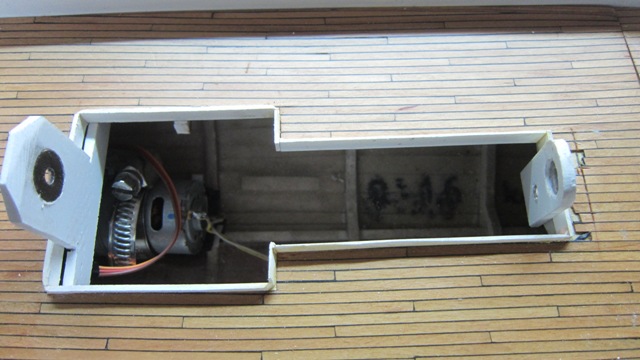

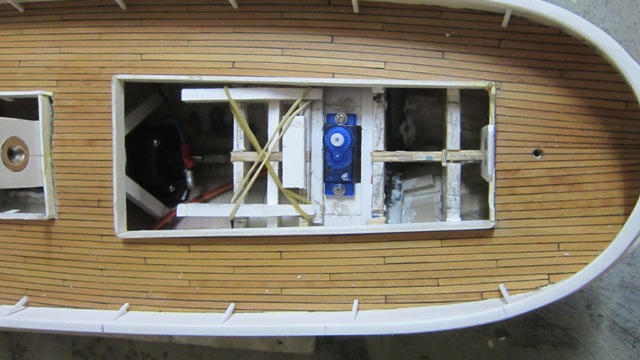

Ostatnie chwile przed nieodwracalnym przyklejeniem pokładu. W środku serwo (chyba RG9?) oraz silnik kl. 380 6 - 12V.
Ostatnie chwile przed nieodwracalnym przyklejeniem pokładu. W środku serwo (chyba RG9?) oraz silnik kl. 380 6 - 12V.

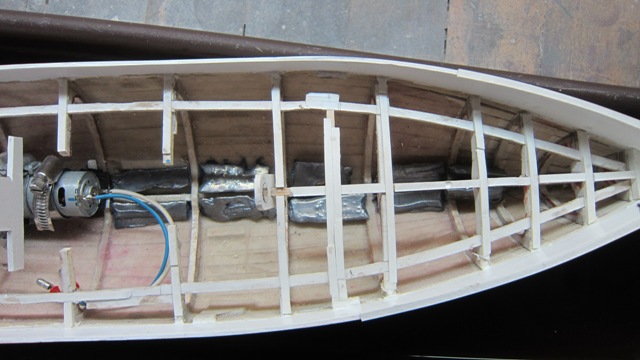

Przymiarka balastów odbyła się na wodzie.
Przymiarka balastów odbyła się na wodzie.
Awatar użytkownika
woj195
Posty: 90
Rejestracja: 04 gru 2010, 21:56

Re: "Grażyna"- statek żeglugi przybrzeżnej

Post autor: woj195 »

Witam Kogowiczów,
poniżej kolejna część mojej relacji.
Pozdrawiam
Wojciech Łączyński
Załączniki

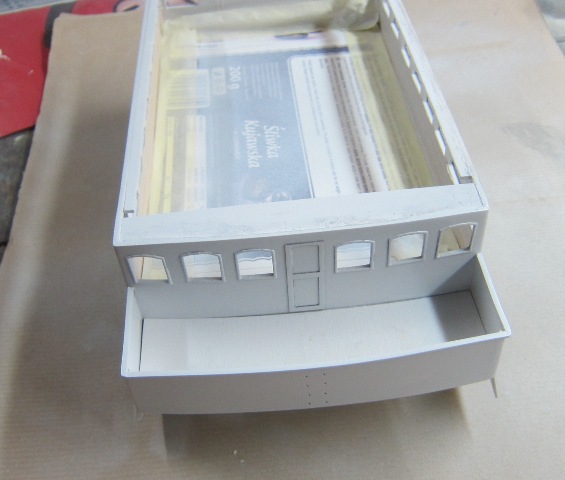

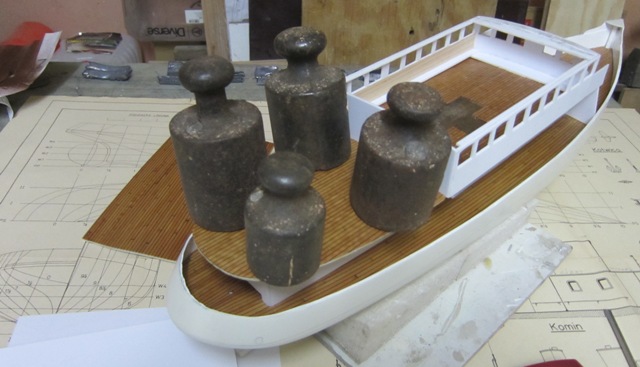

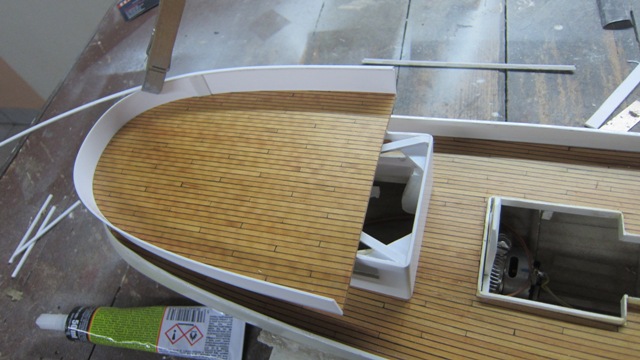

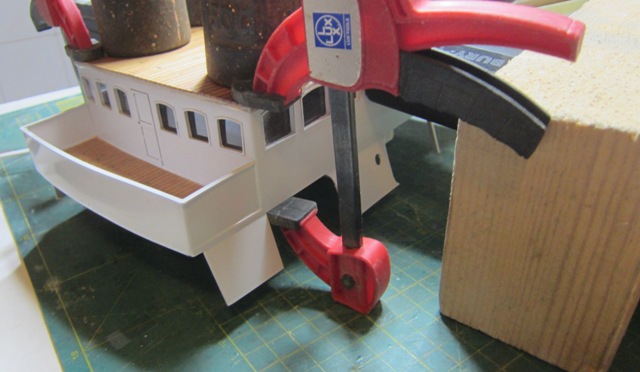

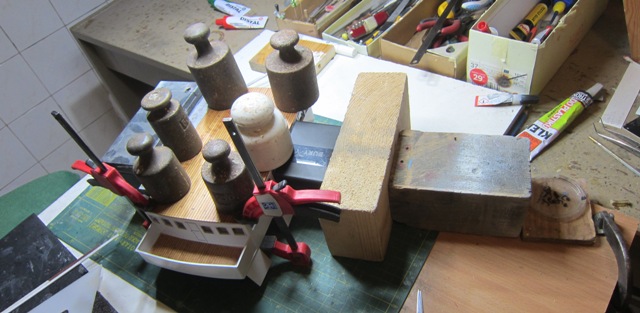

„Męki” klejenia. Jako spoiwa użyłem żywicy epoksydowej.
„Męki” klejenia. Jako spoiwa użyłem żywicy epoksydowej.

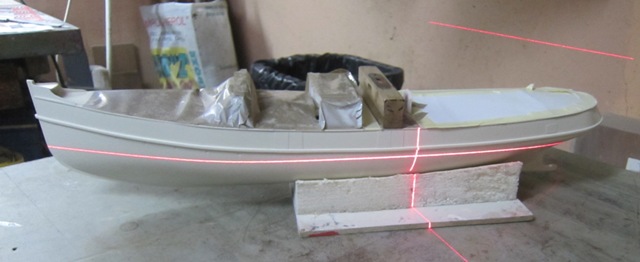

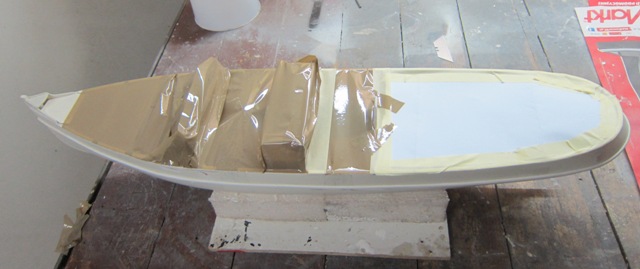

Wyznaczenie linii wodnej.
Wyznaczenie linii wodnej.
Ramki okienek i drzwi wyciął mi znajomy „lasernik” z kartonu 0,4 mm. (HIPS podobno nie da się ładnie wypalić). Wycięte okienka musiałem więc zaimpregnować CA, a następnie pomalować. Po przyklejeniu całość była ponownie malowana akrylem w sprayu.
Ramki okienek i drzwi wyciął mi znajomy „lasernik” z kartonu 0,4 mm. (HIPS podobno nie da się ładnie wypalić). Wycięte okienka musiałem więc zaimpregnować CA, a następnie pomalować. Po przyklejeniu całość była ponownie malowana akrylem w sprayu.

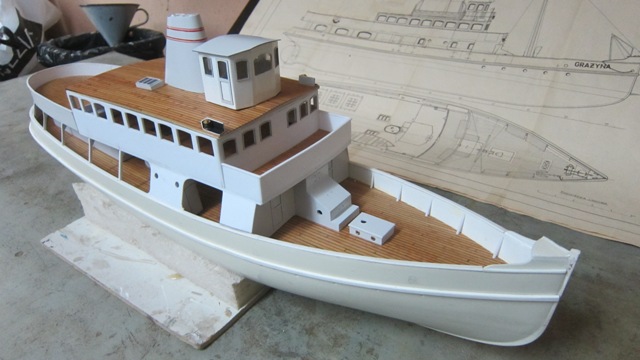

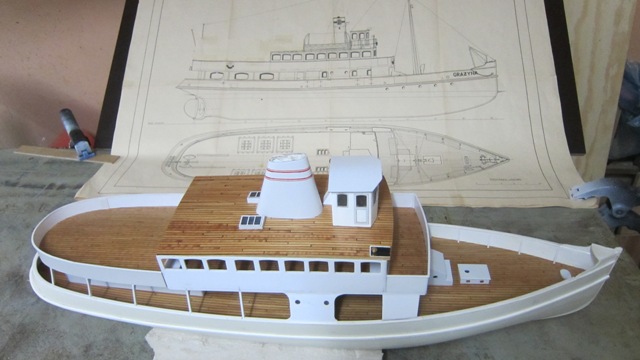

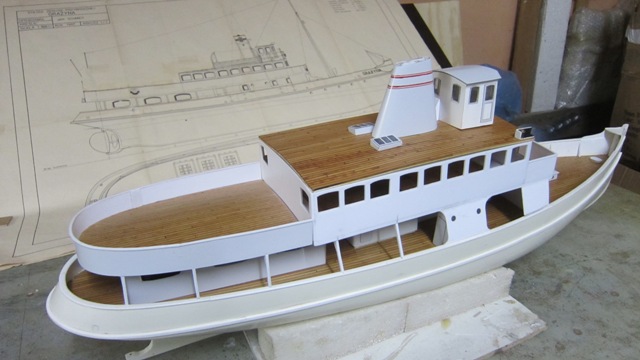

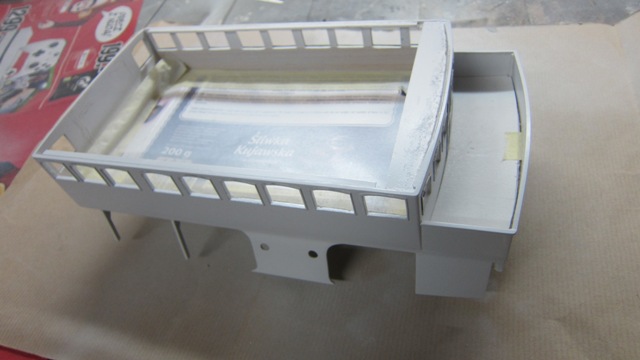

Przygotowane do malowania.
Przygotowane do malowania.
