Maciej ja nie gadam prywatnie, :) :) :)
mam takie same problemy jak wszyscy.
Czekam na dalsza czec i nic na razie nie kleje.
Mirku nie poczytuj tego postu jako "popedzanie" .... :) :) :)
Dopasowalem namoczona listwe zeby przeschla i juz mam problem.... :blink:
Najbardziej balem sie o rufe a tu wbrew pozorom najwiecej problemow stwarza dziob.
Rufa jest jak najbardziej OK. Listewka sama sie tam uklada
Natomiast dziob .....

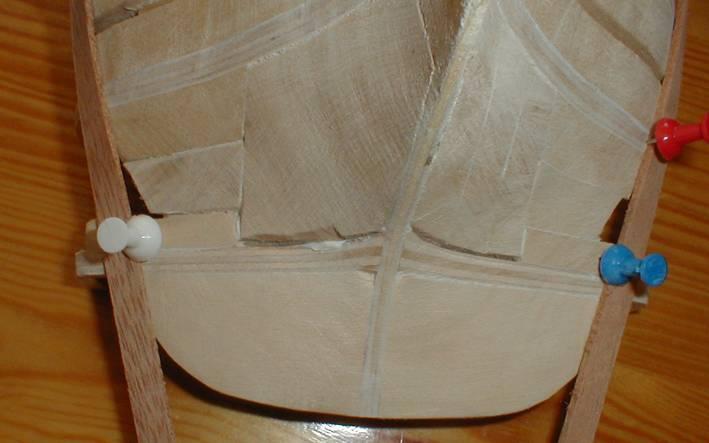

Jezeli listwe ulozy sie rowno z pokladem to na dziobie listwa ta przebiega "nienaturalnie"( 1) na fotce. Natomiast jak ja umiescic scisle przy wregach to pasuje idealnie ale w pierwszych 3 wregach nie jest rowno z pokladem. (2)

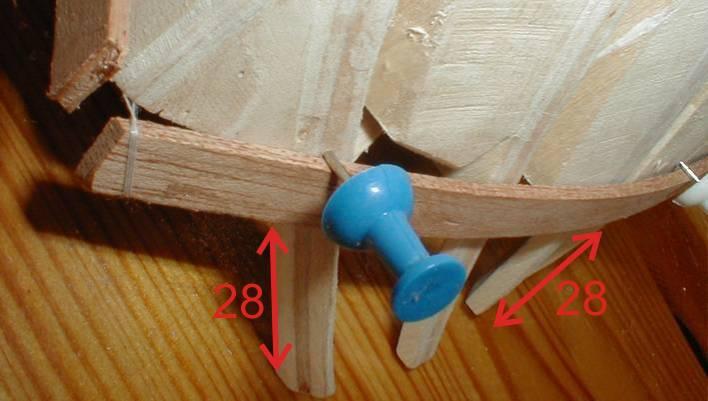

Druga sprawa jezeli puscic listwe naturalnie bez naginania tak jak jest na (2) to i odleglosci czesci powyzej listwy wynosza 28 mm.
Tak ze mysle, ze Mirek nie popelnil bledu na dziobie.....
tylko listwa przy dziobie( jej poczatek) powinna byc ok 6 mm wyzej. Burty wtedy beda rowne ze wszystkimi koncowkami wreg.
Nie bede sie rozpisywal, zalacze fotki .
Listwe zostawilem do przeschniecia a polaczenie o ktore pytalem zrobie na wredze 11. Przed sklejeniem wzmocnie ja kawalkiem sklejki.
Ja optuje za naturalnym przebiegiem listwy odbojnicowej. Wtedy i pozostale lizstwy nad listwa odbojnicowa uloza sie rowno.
Zaczekam z klejeniem do nastepnego kroku.
Ale fotki zalacze...
Znowu gdybam bo doswiadczenie mam zerowe.
Byc moze sie myle albo cos sknocilem przy szlifowaniu, chociaz staralem sie to zrobic dokladnie...
:) :) :)

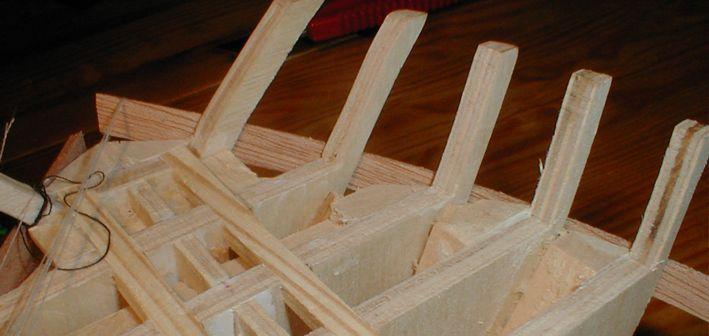

... Tu listwa przebiega bez problemu ale jej poczatek jest 6 mm nad pokladem.
Tu natomiast (fot. ponizej) listwa przebiega nienaturalnie :) :blink: :blink: ale jej poczatek jest rowno z pokladem
KROK 10 - Część 1
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
Re:KROK 10 część 1
Zalacze jeszcze pare fotek bo opis moge sknocic....

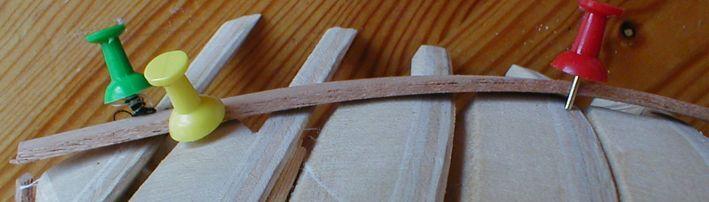

Tutaj listewka "sama przylega" do wreg.....:unsure: :unsure: :unsure: i odleglosci na wszystkich wregach sa ok 28 mm
:unsure: :unsure: :unsure:

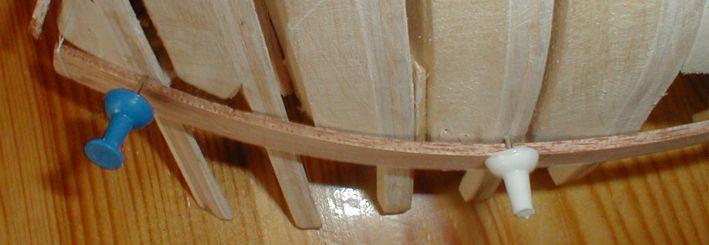

Z rufa nie ma problemu listwa sama sie uklada (ufff a tego to sie balem...)
:unsure: :unsure: :unsure:

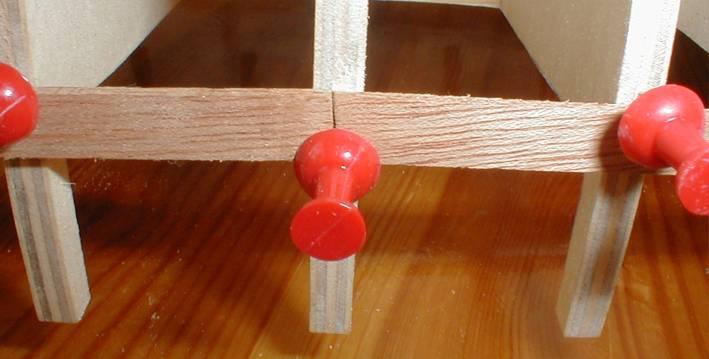

Tu bedzie polaczenie tylko wzmocnie wrege przesuwajac listwy w kierunku dziobu o 3 mm.
I tego wlasnie dotyczylo moje pytanie. Gdzie zrobic nastepne polaczenie. Domyslnie zrobie na nastepnej wredze, a nastepne znowu na tej samej .... ??
:unsure: :unsure: :unsure:
Jezeli listwa bedzie tak przebiegala to bedzie ladnie przylegala i koncowki wreg tez beda jednakowej dlugosci
Ufffff ale sie rozpisalem........
Tutaj listewka "sama przylega" do wreg.....:unsure: :unsure: :unsure: i odleglosci na wszystkich wregach sa ok 28 mm
:unsure: :unsure: :unsure:
Z rufa nie ma problemu listwa sama sie uklada (ufff a tego to sie balem...)
:unsure: :unsure: :unsure:
Tu bedzie polaczenie tylko wzmocnie wrege przesuwajac listwy w kierunku dziobu o 3 mm.
I tego wlasnie dotyczylo moje pytanie. Gdzie zrobic nastepne polaczenie. Domyslnie zrobie na nastepnej wredze, a nastepne znowu na tej samej .... ??
:unsure: :unsure: :unsure:
Jezeli listwa bedzie tak przebiegala to bedzie ladnie przylegala i koncowki wreg tez beda jednakowej dlugosci
Ufffff ale sie rozpisalem........
- mirek
- Posty: 1879
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
Romku masz rację ja za nisko przykleilem listwę odboinicy . :( :( :(
Pozdrawiam Mirek Rybus
- mirek
- Posty: 1879
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
Nie mam nikomu za złe jeżeli zadaje pytania , staram się dpowiedzieć jak umiem i z tym jaka psiadam wiedzę . Z tą wiedzą u mnie nie jest dobrze :( :( Cóż z tego że mam w miarę dobrze opanowany warsztat ale o szkutnictwiem nie wiem zbyt wiele . Dowodem niech bedzie pokrycie burty . Niestety cale pokrycie jakie zrobiłem zerwałem i będę robil jeszcze raz , cóż są to skutki pospiechu :( :( Niechaj mój przypadek bedzie przestrogą dla innych budujących model Karl und Marie . Błąd wyglądał na blachy , ale to pociągałoby dalsze problemy z prawidlowym pokryciem modeli , więc taka a nie inna decyzja . Romku pokrycie powinno przebiegać wg. pewnych zasad . Doskonale to pokazane jest w książce Wolframa zu Modfelda . Proszę kolegow którzy mają możliwości aby pokazali scan ze stroną o pokryciu . Jest to strona 95 w wydaniu niemeckim . Dalej będę już robił model swoim rytmem bez pośpiechu i postaram się już nie robić takich głupich błędów :mad: :mad: :mad: :mad:
Pozdrawiam Mirek Rybus
- Marecki
- Posty: 377
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
Romku !
Przepraszam że się wtrącam , nie chciałbym też mieszać szyków Mirkowi ,
ale ułożenie listewki w sposób 1 jest niedopuszczalne !
Listewka musi całą powierzchnią przylegać do wręg inaczej wyjdzie z tego kiszka !
Druga sprawa to łączenie listewek na wręgach
RomekS napisał:
Listwe zostawilem do przeschniecia a polaczenie o ktore pytalem zrobie na wredze 11.
[/quote]

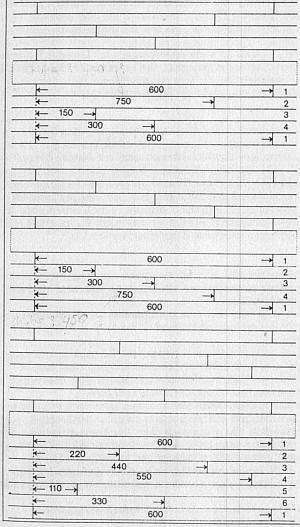

Łączenie listewek nie powinno być na jednej wrędze - zobacz rysuneczek .
Przepraszam że się wtrącam , nie chciałbym też mieszać szyków Mirkowi ,
ale ułożenie listewki w sposób 1 jest niedopuszczalne !
Listewka musi całą powierzchnią przylegać do wręg inaczej wyjdzie z tego kiszka !
Druga sprawa to łączenie listewek na wręgach
RomekS napisał:
Listwe zostawilem do przeschniecia a polaczenie o ktore pytalem zrobie na wredze 11.
[/quote]
Łączenie listewek nie powinno być na jednej wrędze - zobacz rysuneczek .
- mirek
- Posty: 1879
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
Nie traktuję tego jako wtrącanie czy mieszanie szyków , ale jest to cenna podpowiedź i za to Marecki serdeczne dzięki :) :) :) Właśnie o ten rysunek mi chodziło i myślę , że to wyjaśni sprawę prawidłowego ułożenia desek na kadłubie .
Pozdrawiam Mirek Rybus
- Zbyszek
- Posty: 968
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
W relacji z budowy wrzuciłem kilka moich uwag odnośnie pokrywania dwówarstwowego (fornirem) jeśli kogoś interesuje zapraszam.
Pozdrawiam!!!
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
Re:KROK 10 część 1
Marecki napisał:
Sliczne dzieki, o to mi chodzilo
teraz mam jasnosc w tych deseczkach :rolleyes:
Romku !
Druga sprawa to łączenie listewek na wręgach
Łączenie listewek nie powinno być na jednej wrędze - zobacz rysuneczek .
Sliczne dzieki, o to mi chodzilo
teraz mam jasnosc w tych deseczkach :rolleyes:
- Marecki
- Posty: 377
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
jerry_bee napisał:
jeśli chodzi o szpary między listewkami, to nie będą aż tak duże. wiem, że specjalnie to przerysowałeś żeby pokazać problem. te minimalne szpary to wypełnią się same ;). myślę, że odpowiednio wytłumaczy to Mirek w kroku na temat szlifowania poszycia. podpowiem tylko, że przy szlifowaniu nie należy zdmuchiwać pyłu ;).[/quote]
Czytam i zastanawiam się :
szpary w listewkach chcecie zasypywać (maskować) pyłem ze szlifowania ?!
jeśli chodzi o szpary między listewkami, to nie będą aż tak duże. wiem, że specjalnie to przerysowałeś żeby pokazać problem. te minimalne szpary to wypełnią się same ;). myślę, że odpowiednio wytłumaczy to Mirek w kroku na temat szlifowania poszycia. podpowiem tylko, że przy szlifowaniu nie należy zdmuchiwać pyłu ;).[/quote]
Czytam i zastanawiam się :
szpary w listewkach chcecie zasypywać (maskować) pyłem ze szlifowania ?!
- Marecki
- Posty: 377
- Rejestracja: 04 gru 2010, 21:55
Re:KROK 10 część 1
RomekS napisał:
Romku !
Nie wiem co chłopaki kombinują z pyłem ,
ale moim zdaniem powinieneś listewki odpowiednio doszlifować (heblować)

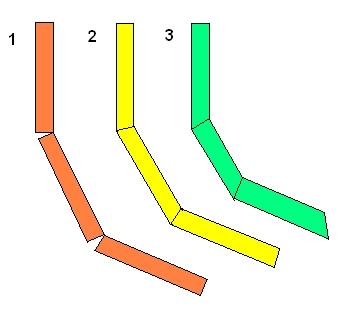

1. Widok tak jak na Twoim rysunku - szpara będzie uzależniona od grubości listewek i krzywizny wręgi ,
ale na łuku wręgi zawsze będzie widoczna .
2. Listewki w przekroju heblowane na trapez
tzn z każdej strony listewka jest minimalnie zheblowana pod kątem
3. Listewka jest heblowana tylko z jednej strony ale za to mocniej (pod większym kątem)
mniej heblowania (szlifowania) , a efekt ten sam .
Wybierz 2 lub 3 !
czy listewki maja pozostac o przekroju prostokatnym wypelnione klejem (2x3 mm) czy je "jakos doszlifowywac" rys z prawej
Romku !
Nie wiem co chłopaki kombinują z pyłem ,
ale moim zdaniem powinieneś listewki odpowiednio doszlifować (heblować)
1. Widok tak jak na Twoim rysunku - szpara będzie uzależniona od grubości listewek i krzywizny wręgi ,
ale na łuku wręgi zawsze będzie widoczna .
2. Listewki w przekroju heblowane na trapez
tzn z każdej strony listewka jest minimalnie zheblowana pod kątem
3. Listewka jest heblowana tylko z jednej strony ale za to mocniej (pod większym kątem)
mniej heblowania (szlifowania) , a efekt ten sam .
Wybierz 2 lub 3 !
