Zeszyt nr 94

Zeszyt nr 95

Zeszyt nr 96

Zeszyt nr 96 – malowanie figurek C91a, b, c, d, C91k, j, g, h oraz kolejnych dekoracji furt działowych C20.

Przeglądam tematykę modelarstwa szkutniczego na forach społecznościowych, szczególnie wpisy i relacje modelarzy budujących Vasę z kolekcji DeAgostini. Wydaje się, że model jest technicznie trudny, gdyż „chwalących” się budowniczych jest stosunkowo mało i może się mylę, ale w Europie doliczyłem się mniej niż dziesięciu. Niestety nawet wśród nich nie znalazłem przykładów osób malujących dekoracje i figurki kolorami zgodnie z instrukcją publikowaną w poszczególnych zeszytach. Szkoda, bo nie mam skali porównawczej dla swojej „twórczości artystycznej”, ale może jeszcze ktoś się ujawni. Tym czasem maluję dalej tęsknie wyglądając odskoczni pracy z drewnem.

Figurka C91a

Figurka C91b

Figurka C91c

Figurka C91d

Dekoracje C91k, j, g, h

Dekoracje furt działowych C20

Zeszyt nr 97

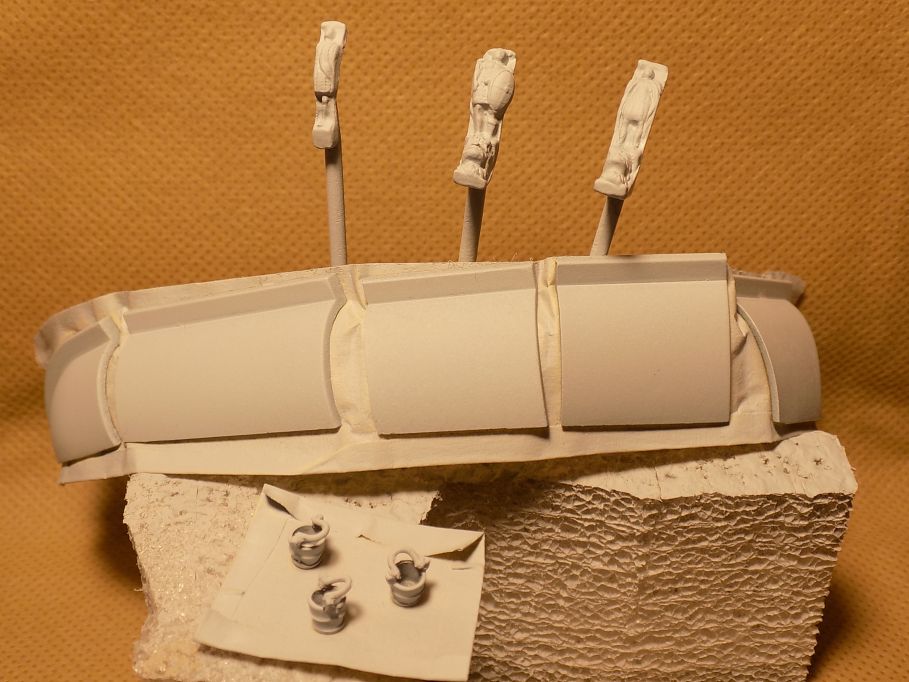

Zeszyt nr 97 – malowanie części galeryjki C92, C93, C94, C95, C96 oraz dekoracji C85, C86

Malowane na tym etapie części galeryjki stanowią jej dolną podbudowę. Będą, więc płaszczyzną wypukłą skierowane do dołu. Instrukcja teraz nie pokazuje malowania tych części po odwróceniu „do góry nogami” a jest oczywistym, że po przyklejeniu górnych elementów „rant” nad żółtą krawędzią będzie widoczny. Wygodniej jest pomalować go przed montażem całości galeryjki jednak może to ewentualnie osłabić miejsce przyszłego klejenia. Postanowiłem jednak nie czekać z malowaniem drugiej strony elementów do czasu planowanego instrukcją montażu tylko wykonałem tę pracę już teraz. W ten sam sposób uzupełniłem też malowanie  elementów podbudowy kopułki dołączone do jednego z wcześniejszych zeszytów.

Części galeryjki C92, C93, C94, C95, C96

Figurka C85

Figurka C86

Zeszyt nr 98

Zeszyt nr 98 – malowanie dekoracji rufy C98, C99, C100, C101, C102, C103, C104, C105 oraz budowa 52 klap furt działowych.

Zacznę od gratulacji dla tego, kto potrafi na podstawie rysunku pokazującego zestaw dołączonych do bieżącego zeszytu materiałów rozróżnić numerację ośmiu poszczególnych figurek. Kolorowanie tych miniaturek jest bardzo trudne. W tym konkretnym przypadku figurki się powielają a różnicuje je jedynie rozmiar. Na podstawie obrazujących figurki w zeszycie zdjęć nie ma możliwości przypisania im nadanych numerów.

Udało mi się wyszukać w jednej z anglojęzycznych witryn rysunek montażowy galeryjki Vasy i na tej podstawie wydaje się można dopasować nadane numery do poszczególnych figurek. Może publikując niżej pokazane zdjęcie i opisując orientacyjnie rozmiar figurki będę pomocny.

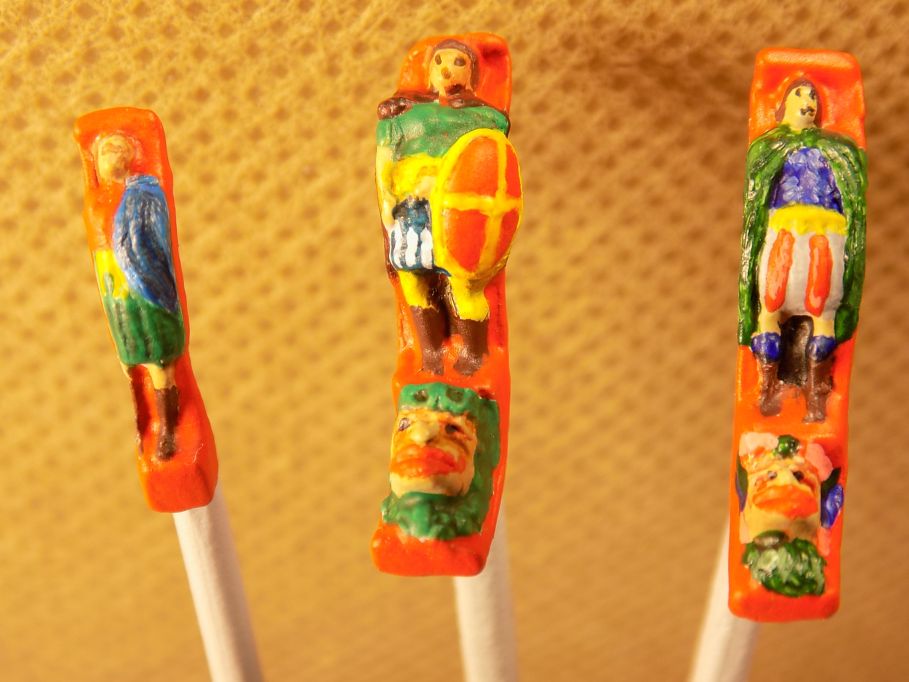

Dekoracja C98

Dekoracja C99 (figurka mała z tarczą)

Dekoracja C100 (figurka mała – jednakowe rozchylenie płaszcza)

Dekoracja C101 (figurka mała – przesunięty w prawo płaszcz)

Dekoracja C102 (figurka średnia z tarczą)

Dekoracja C103 (figurka duża – jednakowe rozchylenie płaszcza)

Dekoracja C104 (figurka duża – przesunięty w prawo płaszcz)

Dekoracja C105 (figurka duża z tarczą)

Ułożenie dekoracji zgodne z numeracją (C98 – C105)

Przed przystąpieniem do budowy klap furt działowych listewki 0,5 mm stanowiące zewnętrzną stronę pokryw pomalowałem bejcą koloru poszycia kadłuba a ich wzdłużne krawędzie sklejałem klejem winylowym. Listewki grubsze pokrywane później czerwoną farbą łączyłem klejem CA.

Praca nad klapami furt to wielokrotność tych samych czynności wymagających wyjątkowej dokładności, aby klapy były jednakowe. Dlatego wykonałem dwa różniące się jedynie szerokością prowadnic proste „pomocniki” pozwalające na ucinanie piłką lub nożem dowolnej ilości jednakowych odcinków sklejonych wcześniej listewek. Czas budowy „urządzeń” jest o wiele krótszy niż ewentualnie poświęcany na odmierzanie i docinanie każdej klapy z osobna. Efekt takiej automatyzacji z punktu widzenia dokładności doskonały.

Zeszyt nr 99

Zeszyt nr 99 – montaż zawiasów na klapach furt, beleczki do atrap armat, malowanie dekoracji C106, C107, C108, C109

Instrukcja pokazuje dwie możliwości zabarwienia na kolor czarny (ew. metalizowany) zawiasów klap furt działowych. Osobiście mam złe doświadczenia z patynowaniem mosiężnych elementów „kolekcyjnych” z wykorzystaniem reakcji chemicznej w kwasie. Niektóre w ogóle nie reagowały na kwas, inne nierówno. Często też patyna podczas dalszej pracy z elementem ulegała ścieraniu. Dlatego jeśli tylko jest możliwość na mosiężne części nanoszę podkład i maluję pożądanym kolorem. W tym wypadku czarnym matem akrylowym. Później podczas klejenia zawiasu do klapy należy jedynie uważać z ilością nanoszonego kleju CA gdyż ma zdolność rozpuszczania powłoki lakierowanej. Szlifowanie „główek gwoździ” nie nastręczało problemu i wydaje się osiągnąłem zakładany w instrukcji cel w sposób zadowalający.

Ucinanie beleczek stanowiących mocowanie luf armatnich można sobie oczywiście uprościć korzystając z możliwie prostego szablonu.

Malowanie dekoracji C106, C107, C108, C109

Figurka C106

Figurka C107

Figurka C108

Figurka C109

Zeszyt nr 100
