Zeszyty 58 i 59 / ODBOJNICE / GWOŹDZIOWANIE

Karrex Dyskusja rozpoczęta przez Karrex 6 lat temu

ODBOJNICE / Opaski

Wielki plus dla Marka alt

, że robiąc odbojnice/opaski zdecydował się dodać trochę pracy robiąc te "zaciosy" na łączeniach listew alt

Oprócz tego, że ułatwiają przy klejeniu utrzymanie listew w linii, to jeszcze dużo lepiej to wygląda.

Decydującym się na takie "zaciosy" sugerowałbym jednak przesunięcie tych łączników względem siebie tzn. żeby nie wypadały jeden pod drugim (takie przesunięcie parami zrobił Marek na listwach górnych - fotka poniżej)

Ja zrobiłbym to mniej więcej tak.
Na pierwszy pas trzy długie listwy (1, 2, 3);
przy drugim pasie listwę 1 przeciąłbym na pół (½1, 2, 3, ½1);
trzeci pas - z listwy 1 odcinam 1/3 (1/3 pierwszej, 2, 3 i na zakończenie 2/3 pierwszej);
czwarty pas - j/w tylko zamiana (2/3 pierwszej, 2, 3 i na koniec pozostała 1/3 1);
kolejne pasy wedle uznania - powtarzam pierwszy i drugi pas lub robię łączenia pomiędzy istniejącymi.

Decydując się na modernizację mojego Galeonu też wykonałem te łączniki stolarskie/zaciosy (miałem nieco łatwiej, bo moje listwy mają 5 mm szerokości).
http://www.koga.net.pl/forum/viewtopic.php?p=66349#p66349

pierwszy robiłem na kadłubie - trudne, ale dałem radę :-)

pozostałe na listwach

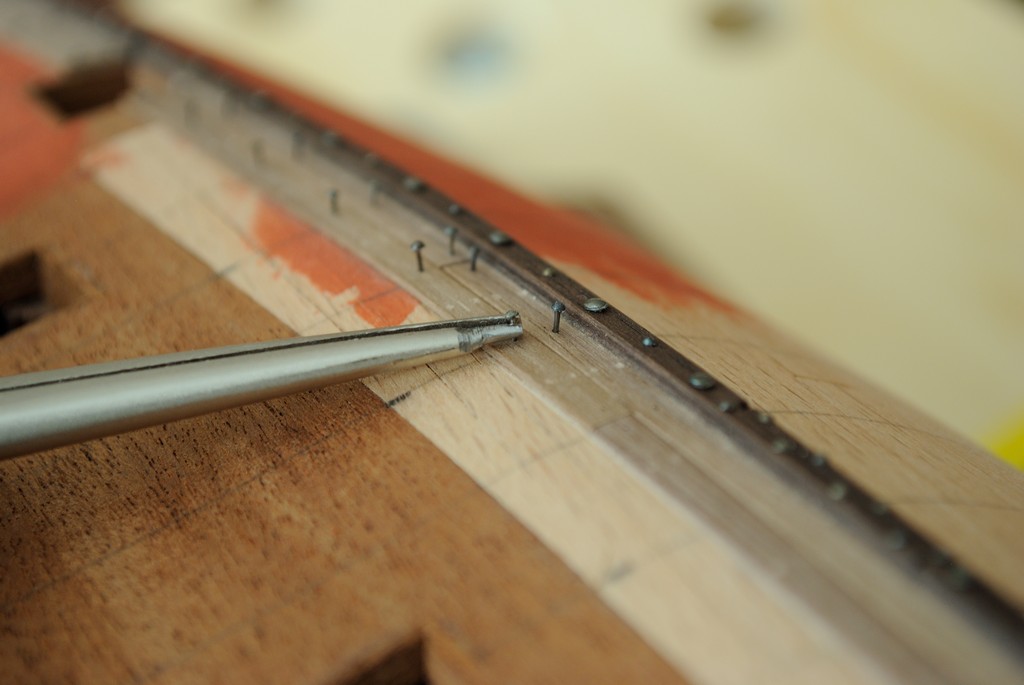

Gwoździowanie odbojnic

ilustracja z książki The Royal Warship VASA

Jak widać na pierwszym zdjęciu i powyższym rysunku "gwoździe"/nity na Vasie mają łep półokrągły (bez cudowania jak "francuzy" ;-) )

więc nieco łatwiej będzie je wykonać lub kupić gotowca

O ile pamiętam to takie półokrągłe nity można nabyć w RB Model
http://rbmodel.pl/index.p...ducts&group=018

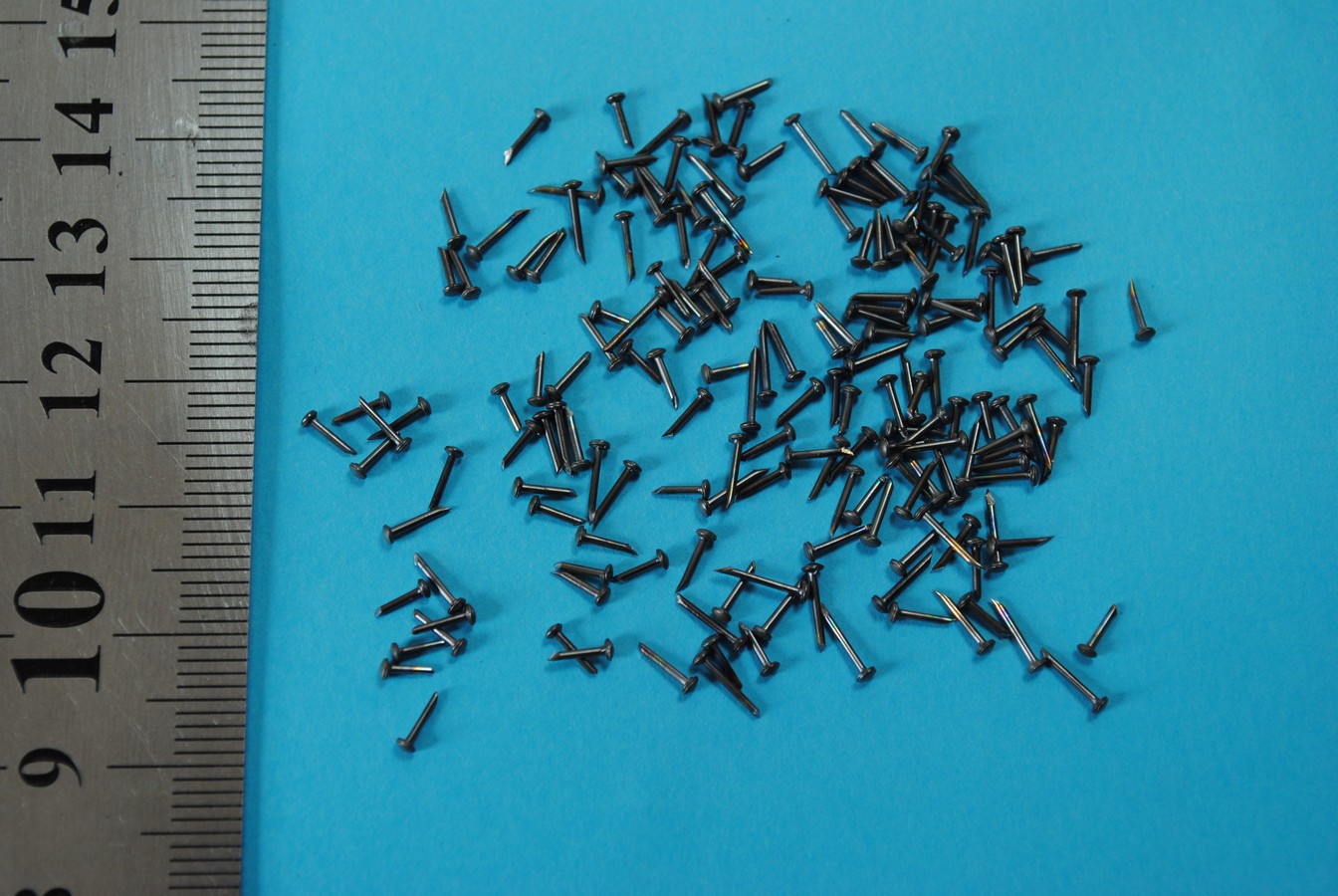

Gwoździe ze szpilek

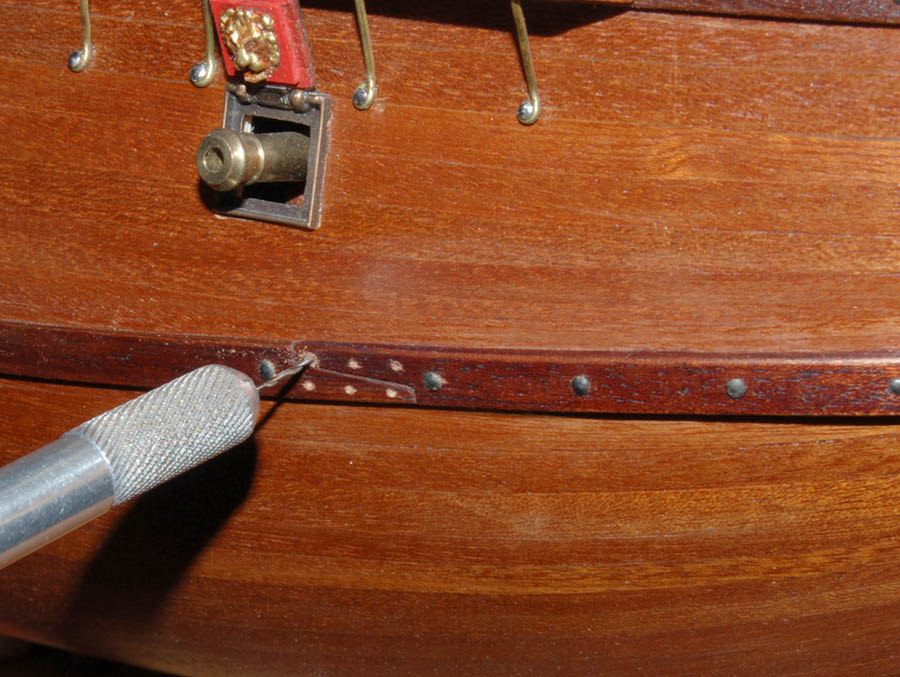

Na Galeonie też wykonałem "gwoździowanie " (co również sugeruję tym ambitniejszym ;-)

).

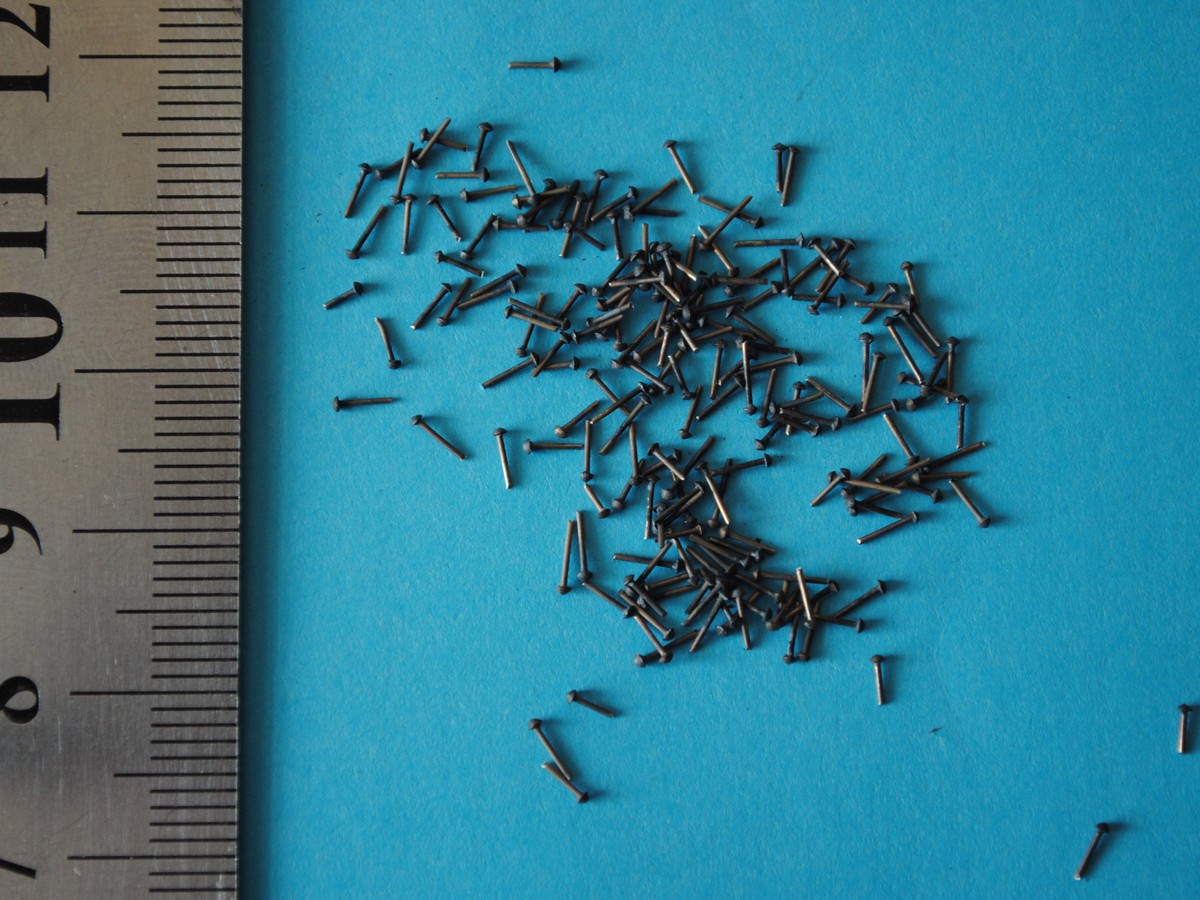

Nie miałem gwózdków, a minigwoździe z procesorów są za małe, więc wykonałem je z poczernionych nad ogniem główek szpilek krawieckich o dwóch średnicach (główek):
na zaciosach ø= 1,5 mm (można mniejsze, ale trzeba doszlifować do odpowiedniej średnicy),
pozostałe większe (na długości listew) ø= 1,8 mm

http://www.koga.net.pl/forum/viewtopic.php?p=78114#p78114

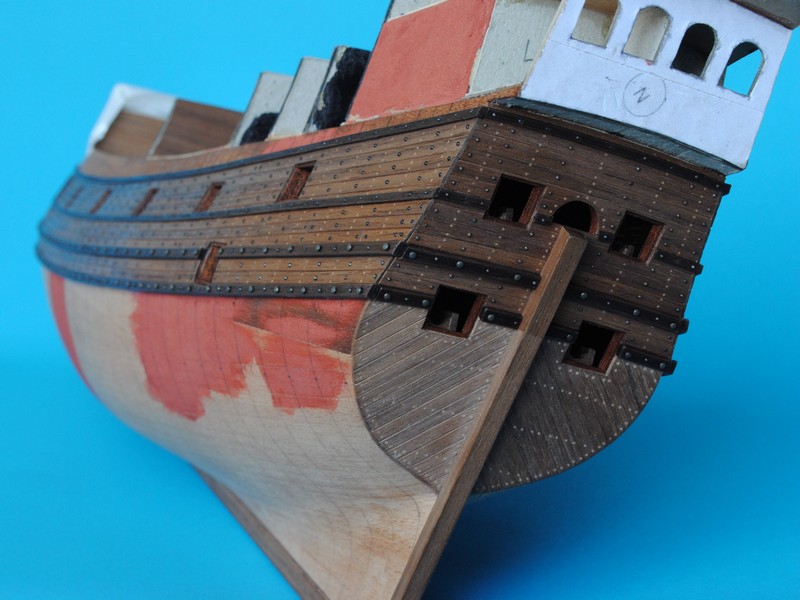

Gwoździowaniem wzorowałem się właśnie na Vasie i modelach z dioramy bitwy pod Texel.

___________________________________________________________________

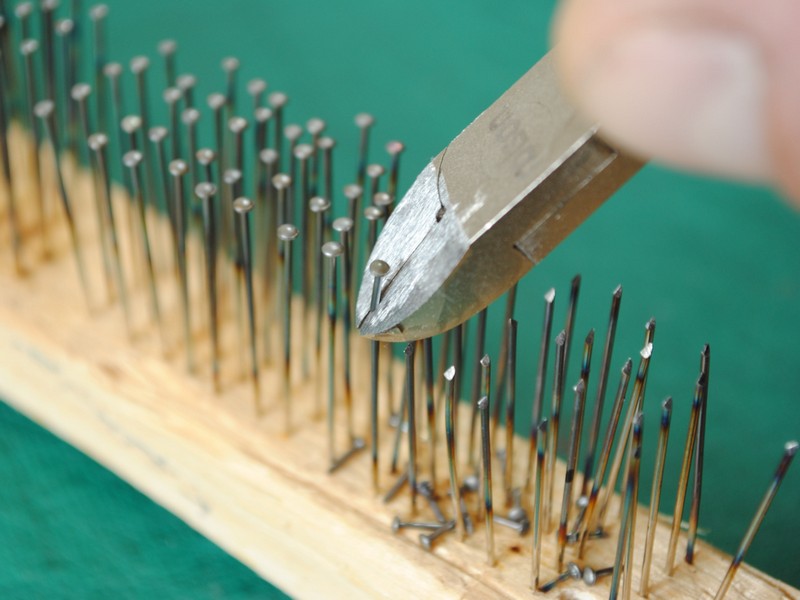

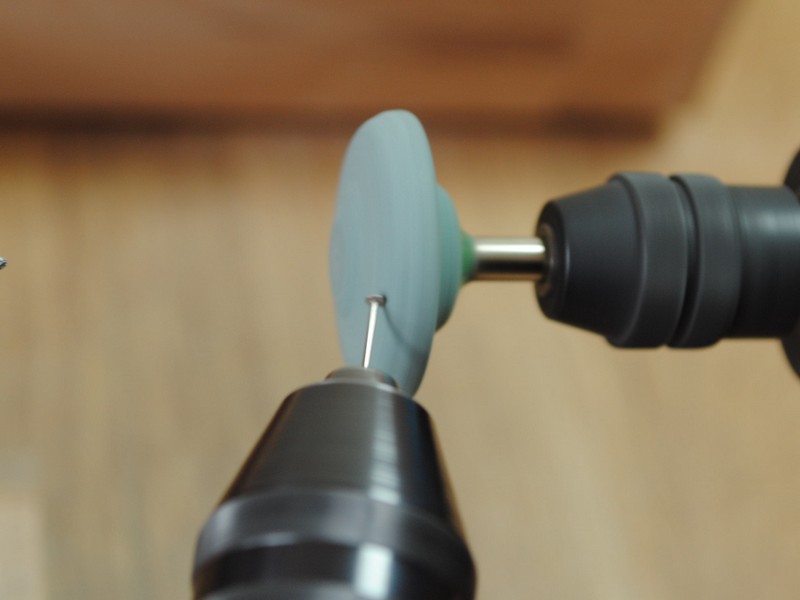

Nie robiłem tutoriala z pozyskiwania gwoździ ze szpilek, ale właśnie znalazłem świetną ilustrację tematu w relacji kol. Piatnik81
