Beagle Occre ref.12005 Scala 1:60

[emilc78]

W kilku miejscach używasz zwrotów "według książki", czasem z dopiskiem "oczywiście"... Proszę nie odbierz tego źle ani osobiście, ale mam kilka pytań...

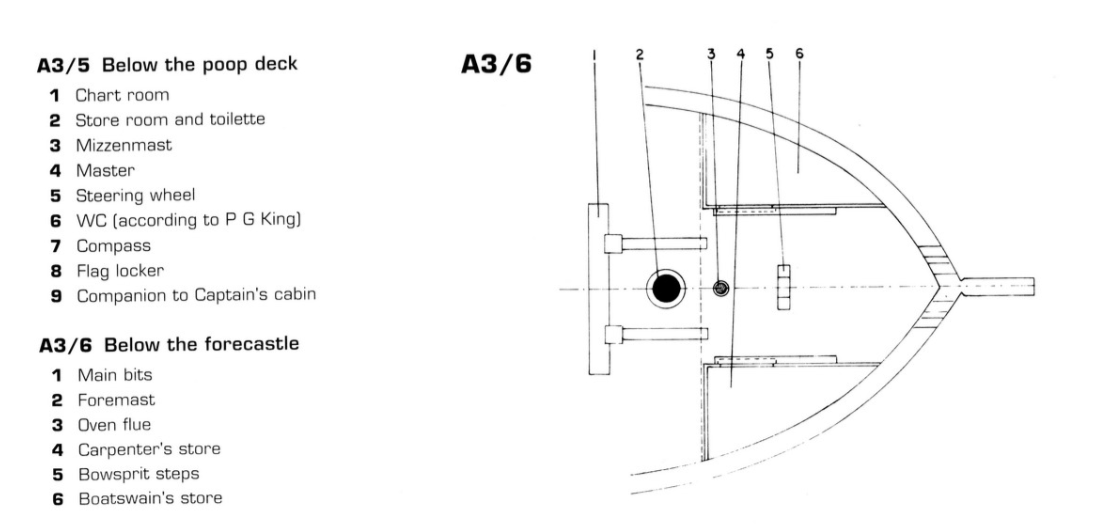

Dlaczego zastosowałeś jednak zabudowę pod "forecastle", i układ klepek pokładu zaprezentowany w modelu (uproszczony do granic możliwości) a nie ilustrowany w książce?

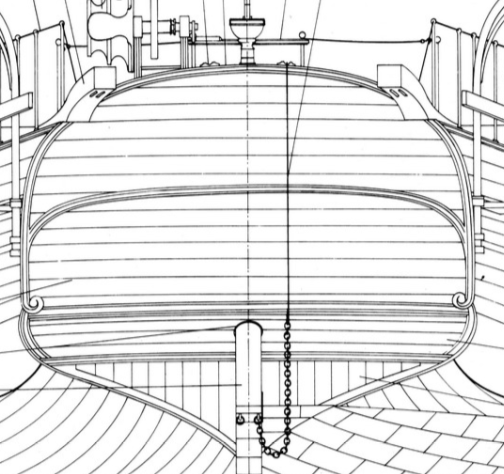

Co skłoniło cię do pionowego układu poszycia na rufie (choć tu prezentowany jest poziomy)? U siebie będę do tego jeszcze wracać - troche późno zauważyłem tę niezgodność i będę jeszcze badał ten temat.

Screen Shot 2020-09-02 at 20.52.47.png (202.27 KiB) Przejrzano 3255 razy

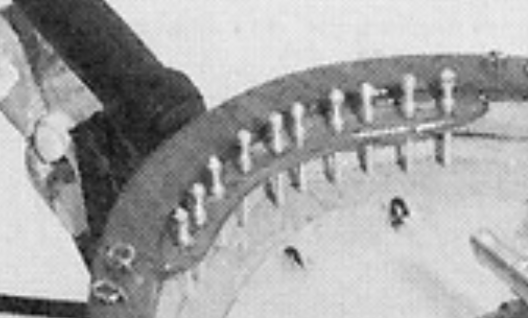

Czy nie biją cię po oczach proporcje kołków? Dlaczego zastosowałeś zestawowe bez jakiejkolwiek obróbki?

Screen Shot 2020-09-02 at 20.50.49.png (144.07 KiB) Przejrzano 3255 razy

Ciekaw jestem jak pasują części zestawowe "False Quarter Gallery" do burty (od dołu) czy mógłyś zrobić zdjęcia jak spasowana jest ta część? Mi za Chiny nie chciała pasować i była tam arcywredna szpara - dlatego robie swoje.

Pozdrawiam.
Pozdrawiam.

[Sylwsz]

Witam ponownie
emilc Twoje pytania są jak najbardziej zasadne.
Odpowiedz jest z pozoru prosta.
Za nim tak na poważnie zacząłem przeglądać "Anatomy Of The Ship" miałem już wymienione przez Ciebie elementy zrobione i sklejone. Oczywiście można by było je spróbować odkleić i zrobić ponownie ale wiem jak się kończy odklejanie elementów zwłaszcza sklejonych klejem cjanoakrylowym. Po prostu czasami niszczy się wszystko oprócz elementu który chcemy odkleić.
Ten model jak już wspomniałem jest mim pierwszym modelem w drewnie i naprawdę się wiele uczę i nabieram doświadczenia.
Dopisek "oczywiście wg książki" jest może nie poradny ale jest to zwrócenie uwagi że dany etap jest zrobiony inaczej niż w instrukcji. Jak tylko mogę od momentu jak się posiłkuje książką staram się dociekać i robić już wedle niej ,choć wiem ze nie wszystko mi się pewnie uda.
Nie wiem czy Ci dziękowałem za nią ale jak tak to jeszcze raz wielkie dzięki bo nawet nie zdawałem sobie sprawy jak będzie ona pomocna .
Szkoda tylko ze za późno do niej zajrzałem i pewnych elementów już nie cofnę i nie zrobię inaczej.

Ty akurat jesteś na lepszej drodze bo od początku robisz to starannie i próbujesz odzwierciedlić oryginał
Tak ze nasze modele już się stają rożne i już wiadomo ze Twój będzie najwierniejszy oryginałowi

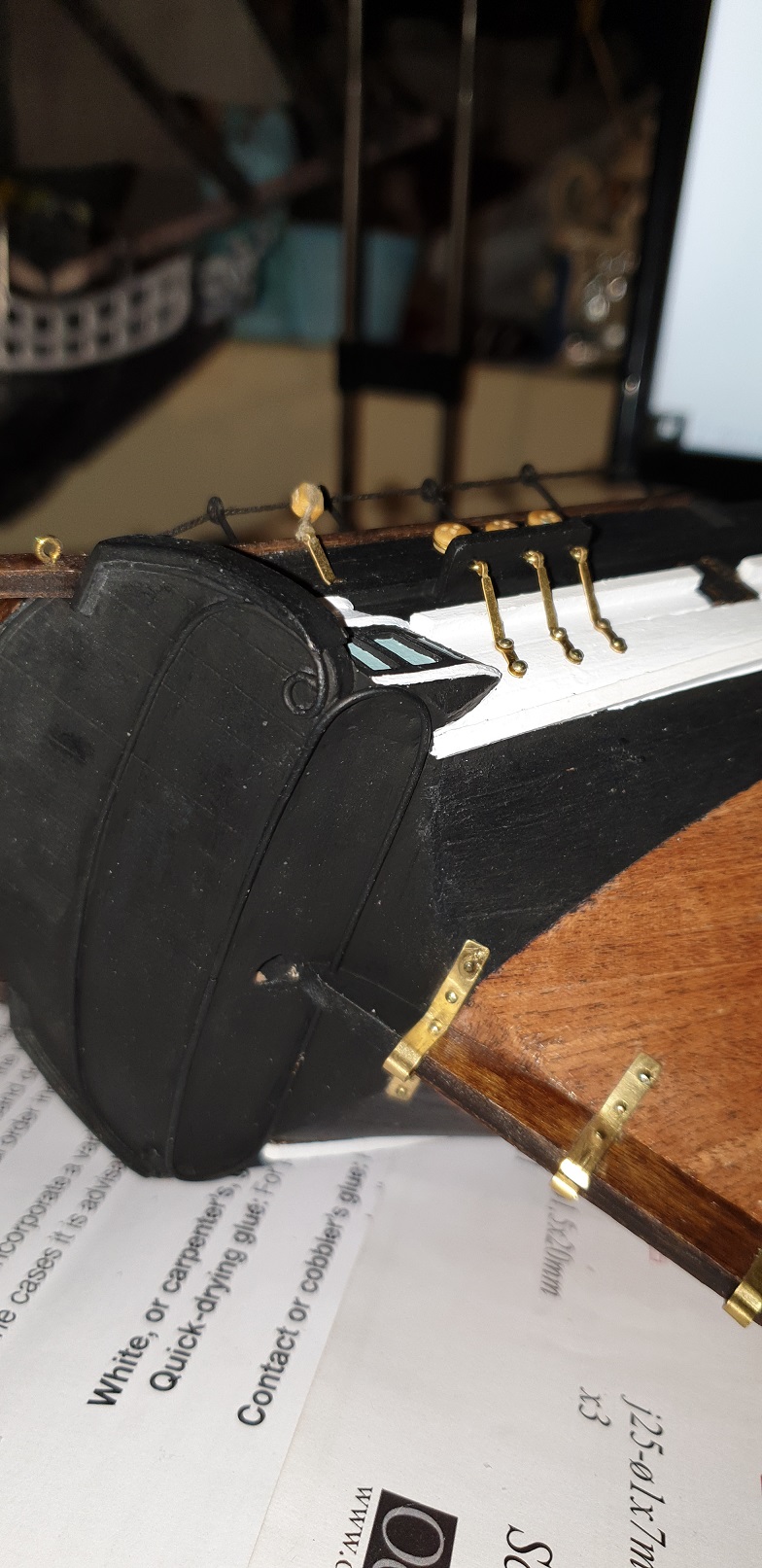

False Quarter Gallery

Tez miałem z tym dylemat i odsuwałem t i odsuwałem bo nie wiedziałem co z tym zrobić. Niestety nie pasowało i tak jak piszesz była wredna szpara.

Ale w końcu trzeba to było jakoś rozwiązać.

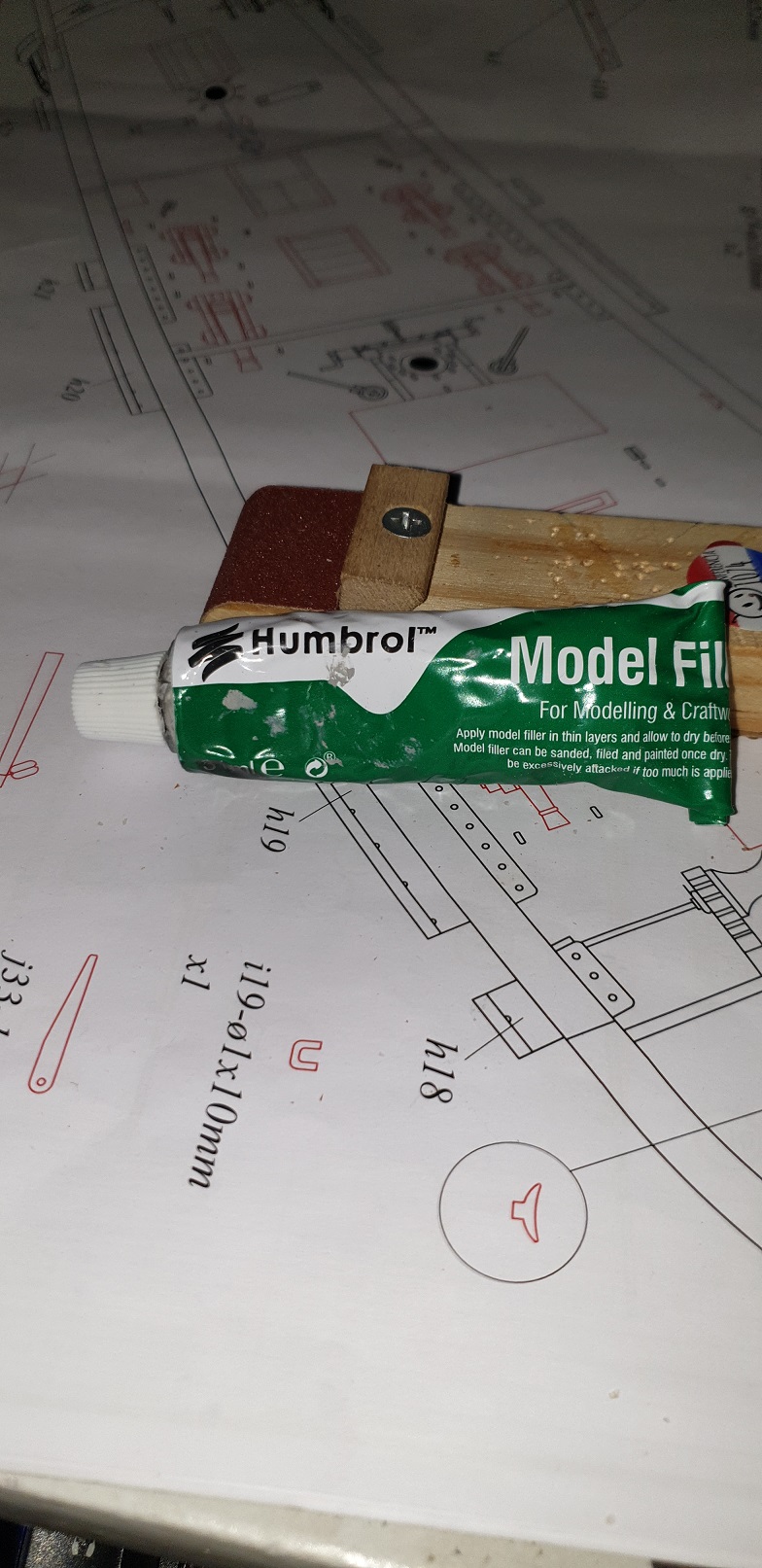

Sięgnąłem jednak po szpachel

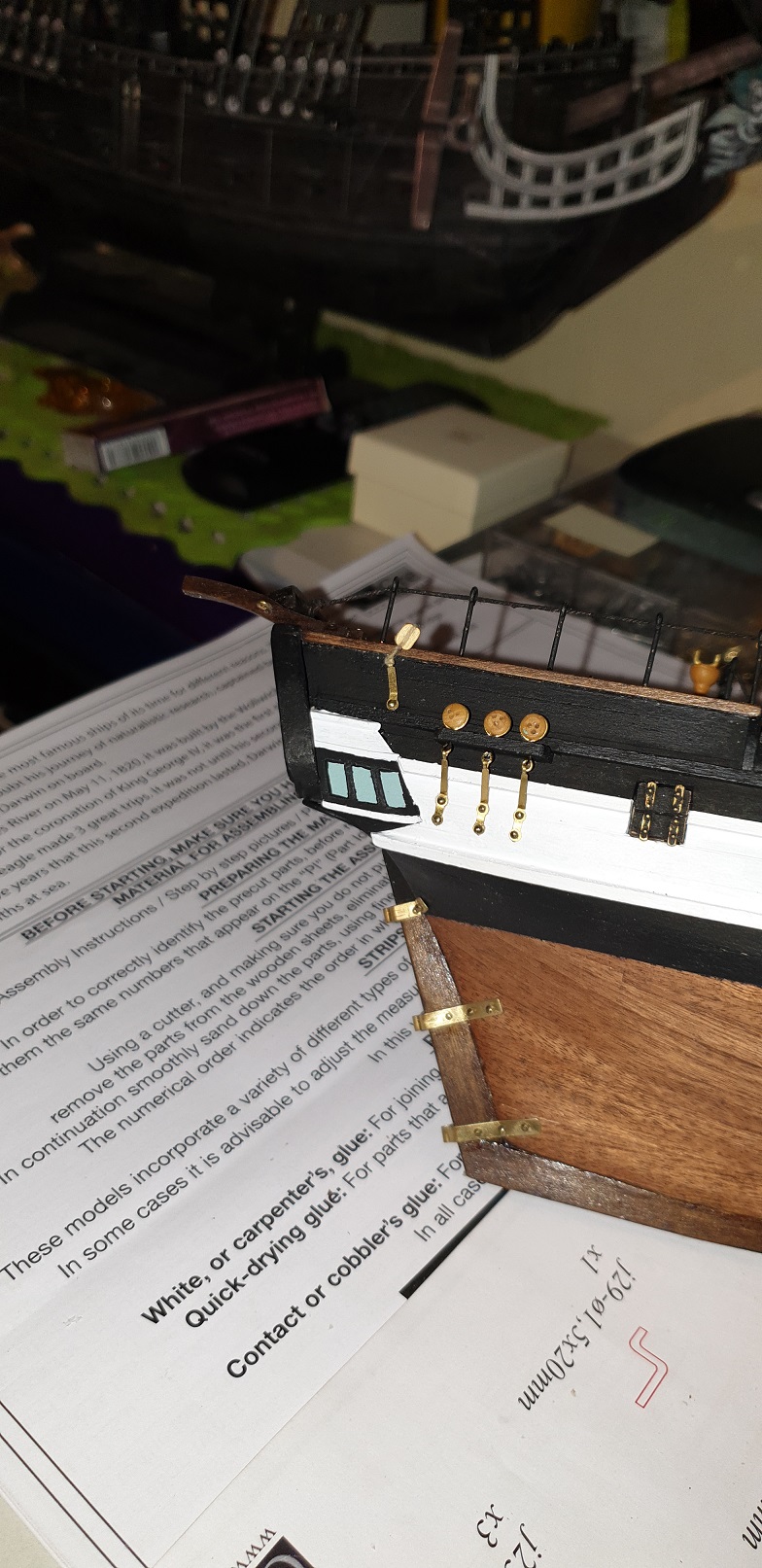

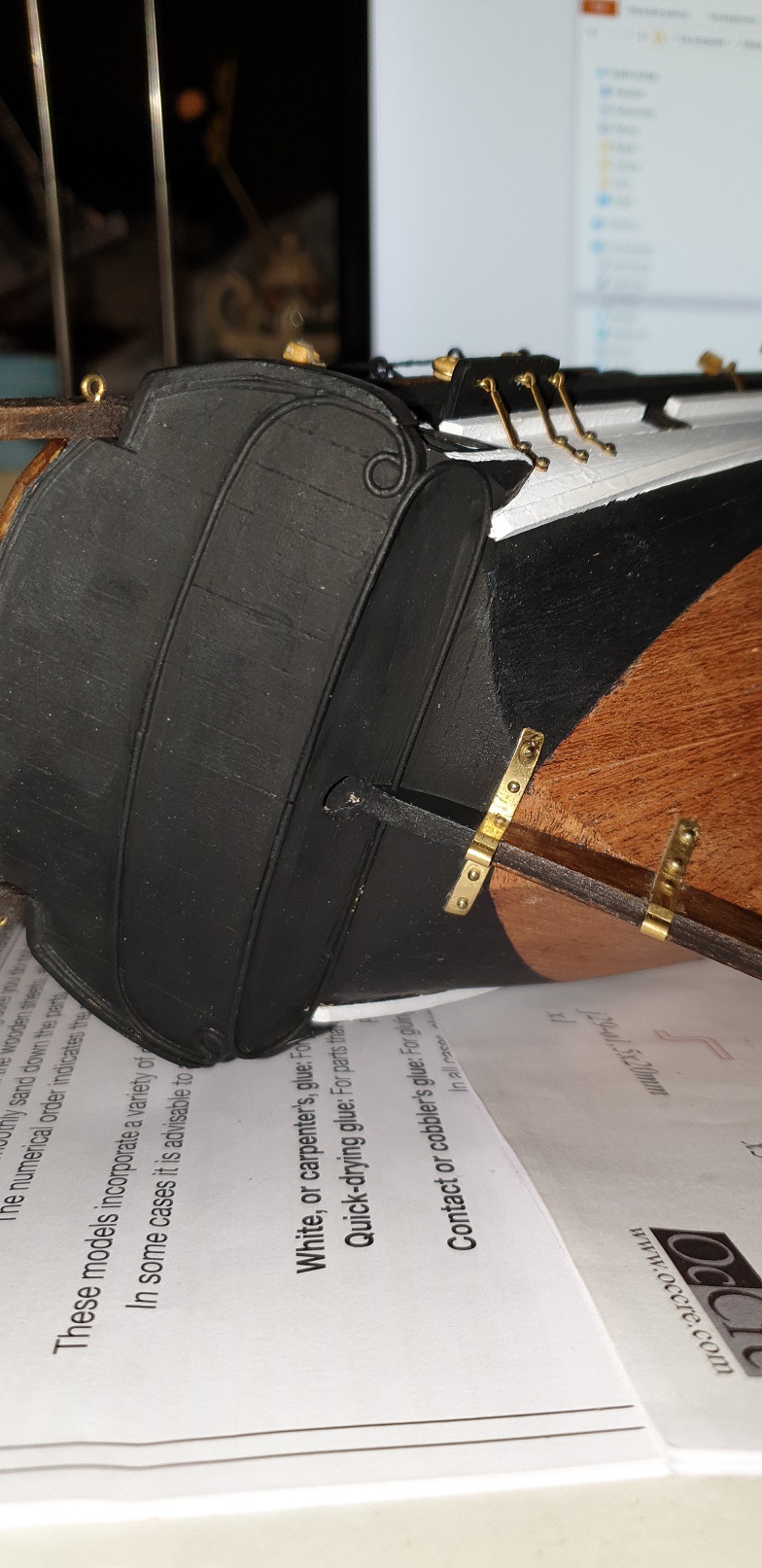

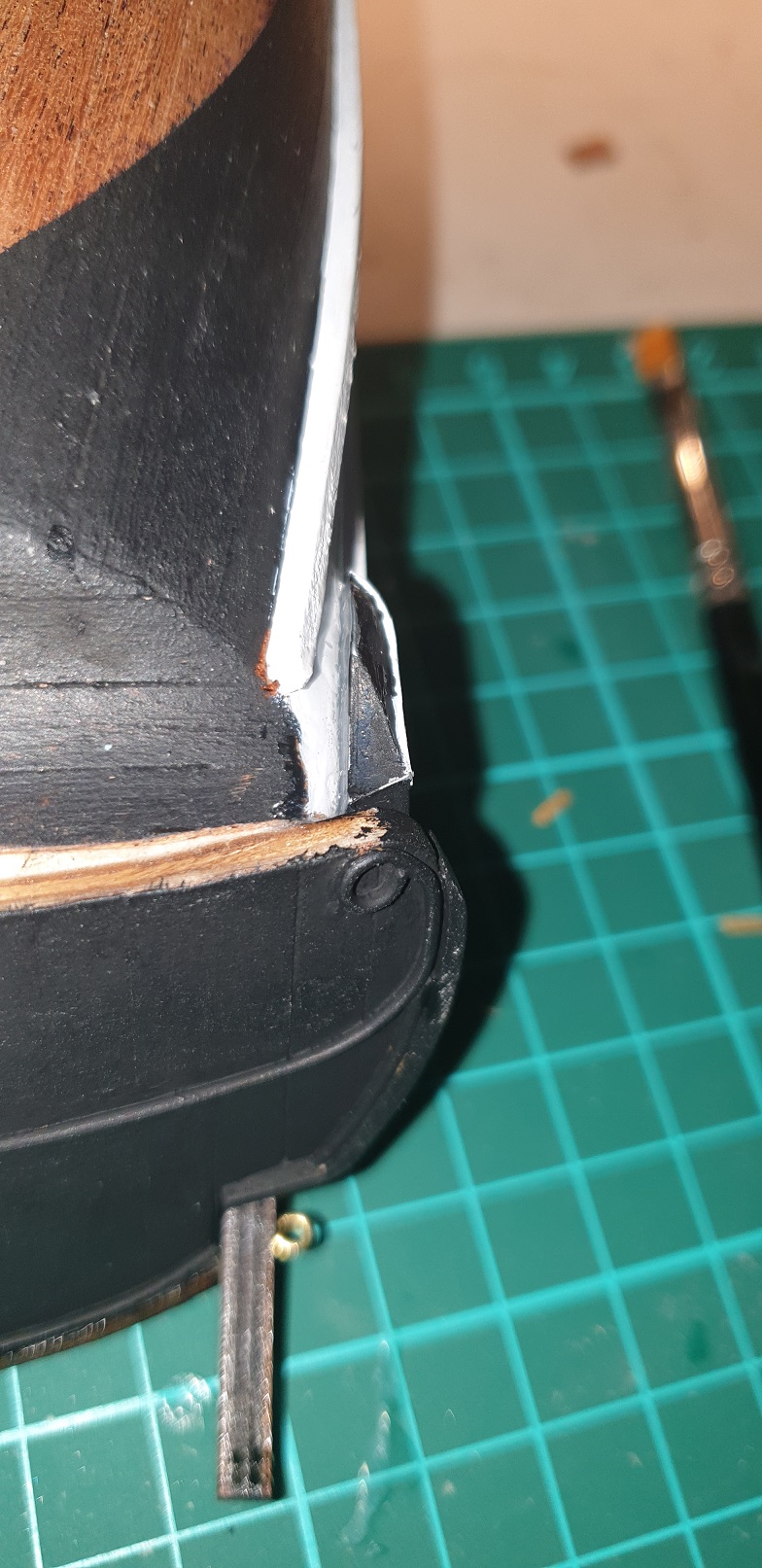

no i tak to wyszło w etapach

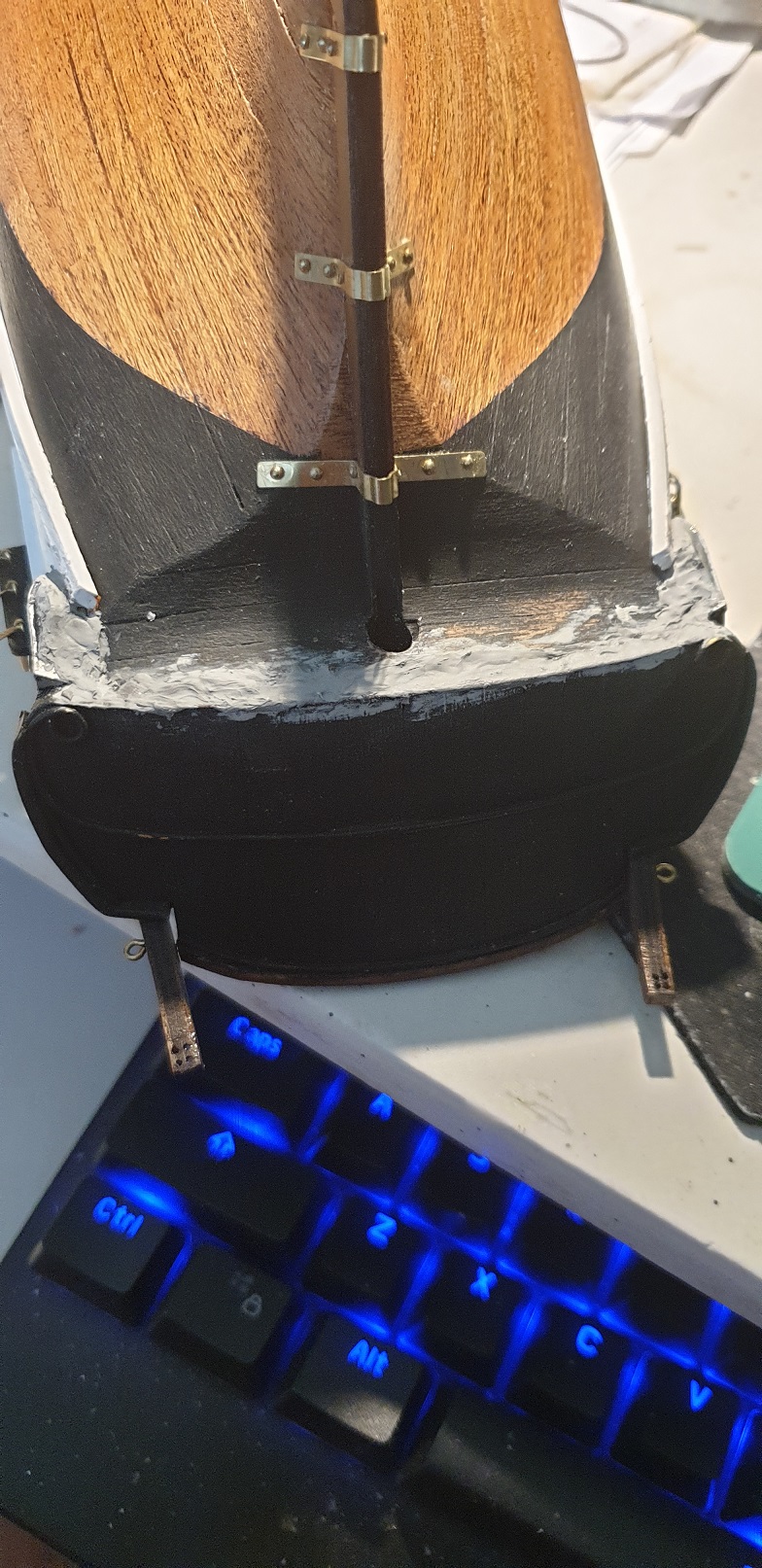

Warstwa po warstwie wypełniałem puste przestrzenie

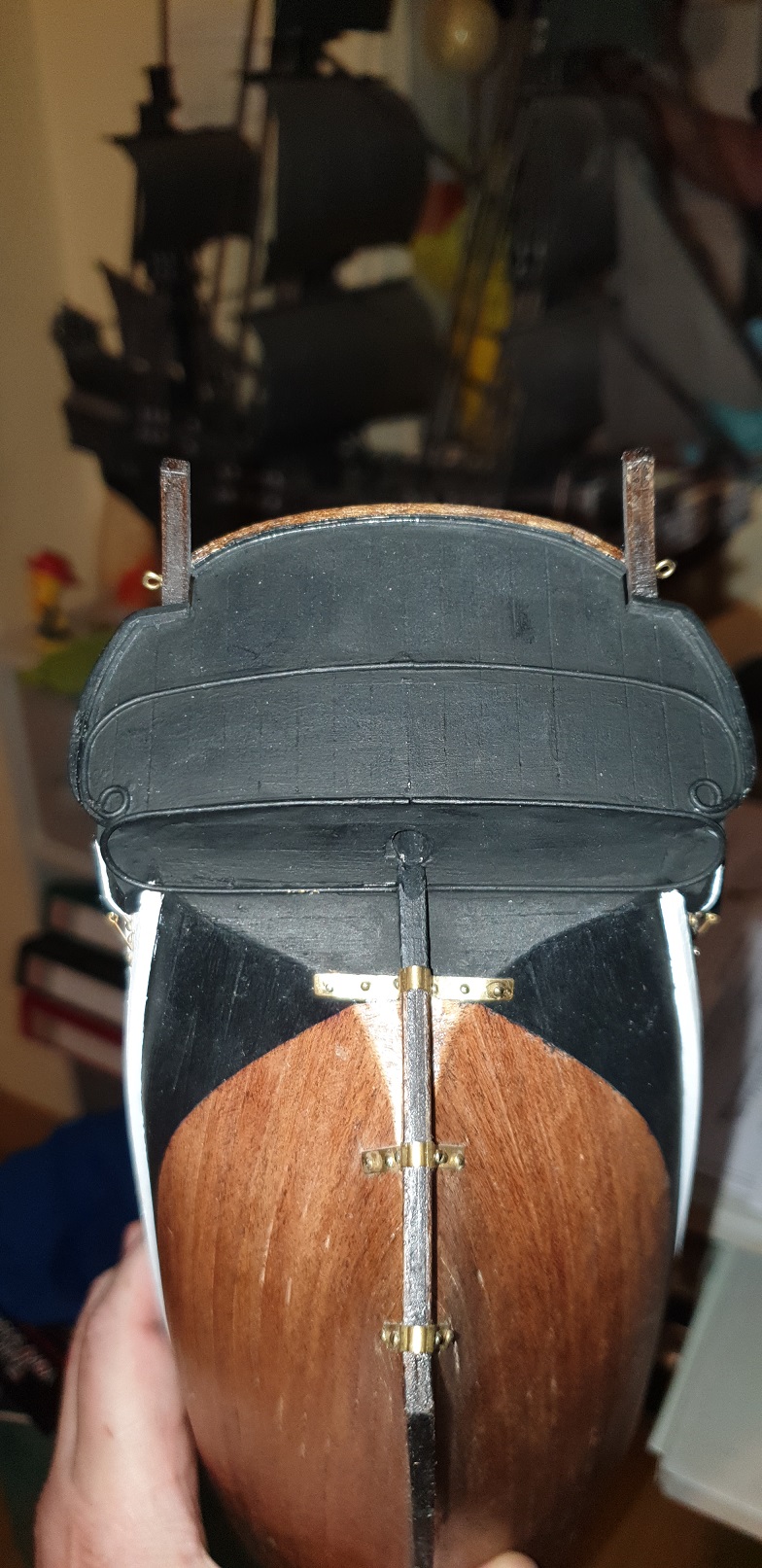

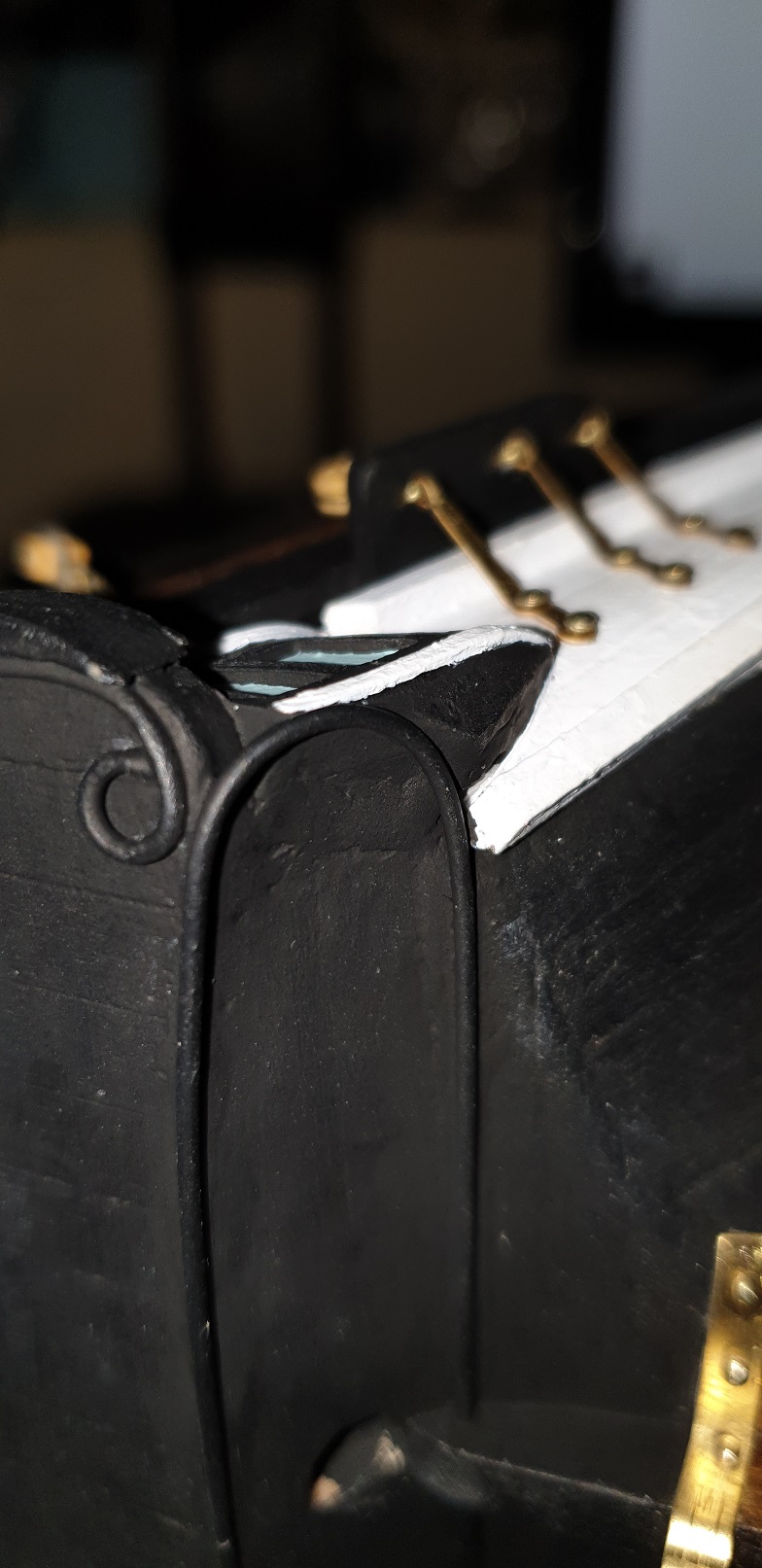

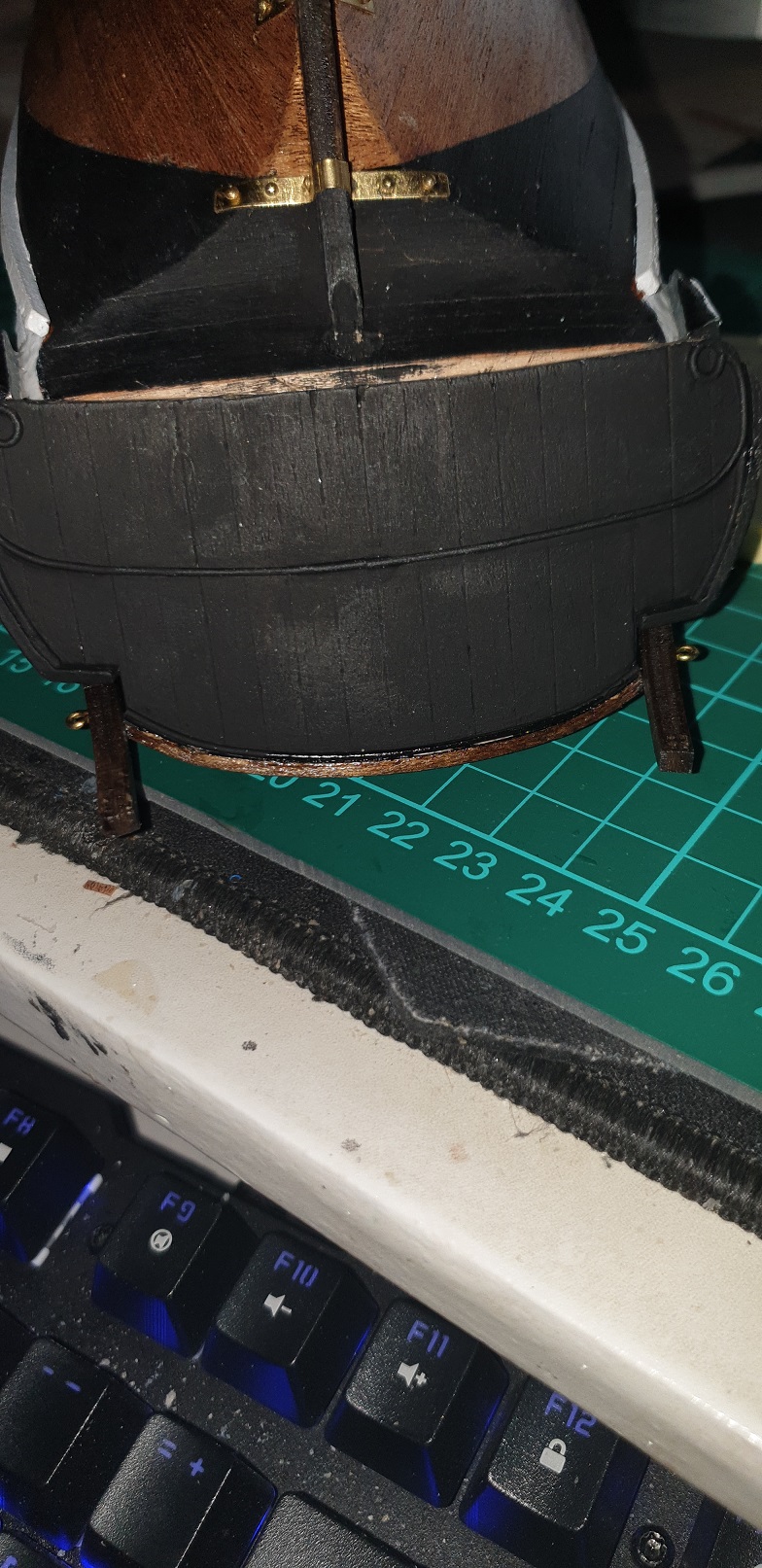

Po pomalowaniu

Nie najlepiej to wyszło ale za długo czekałem ze szpachlem. Tak stwardniał ze ciężko go było obrobić.
Zwłaszcza te małe ciasne przestrzenie

[Sylwsz]

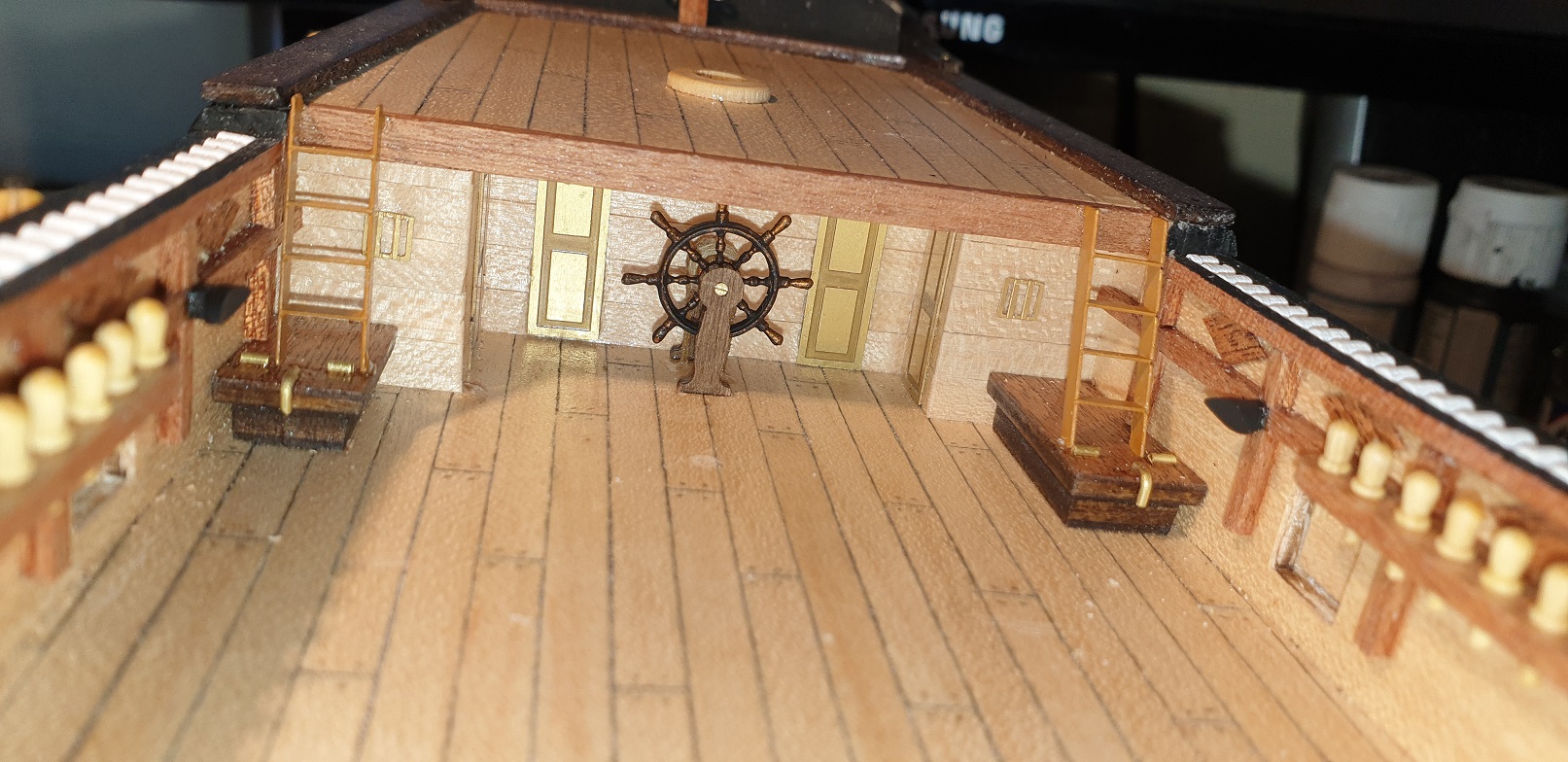

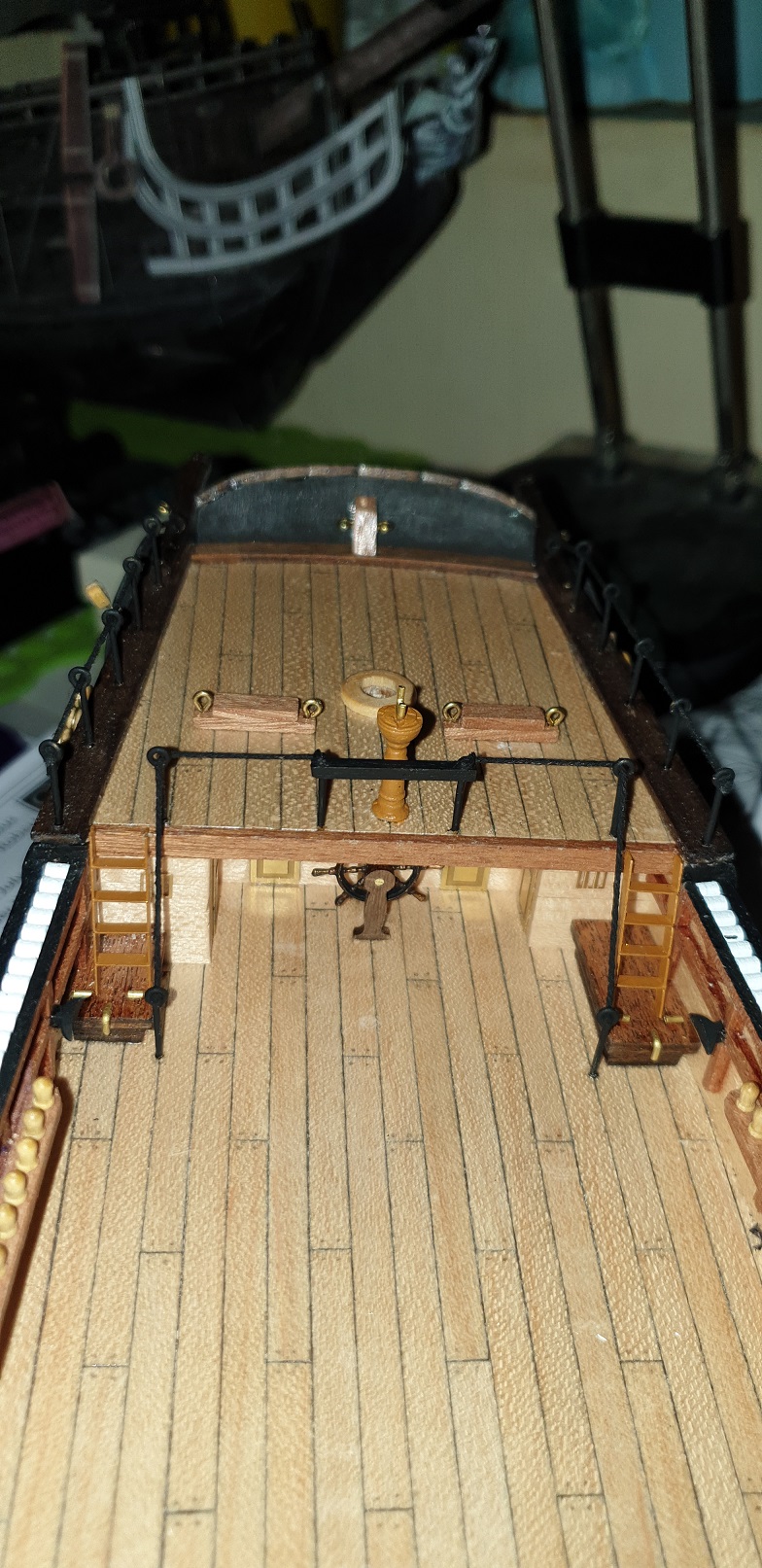

Dalsze wyposażenie pokładów

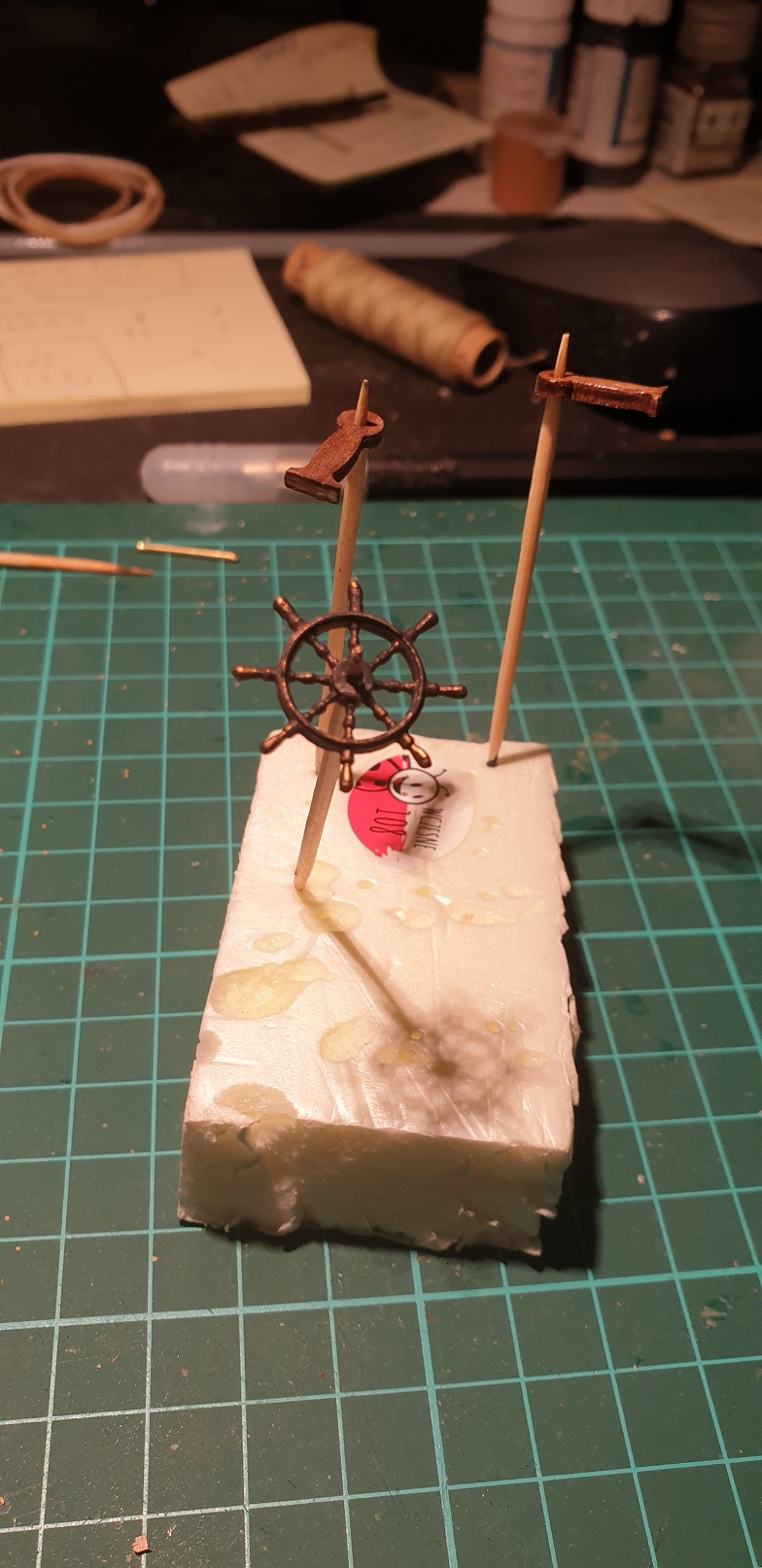

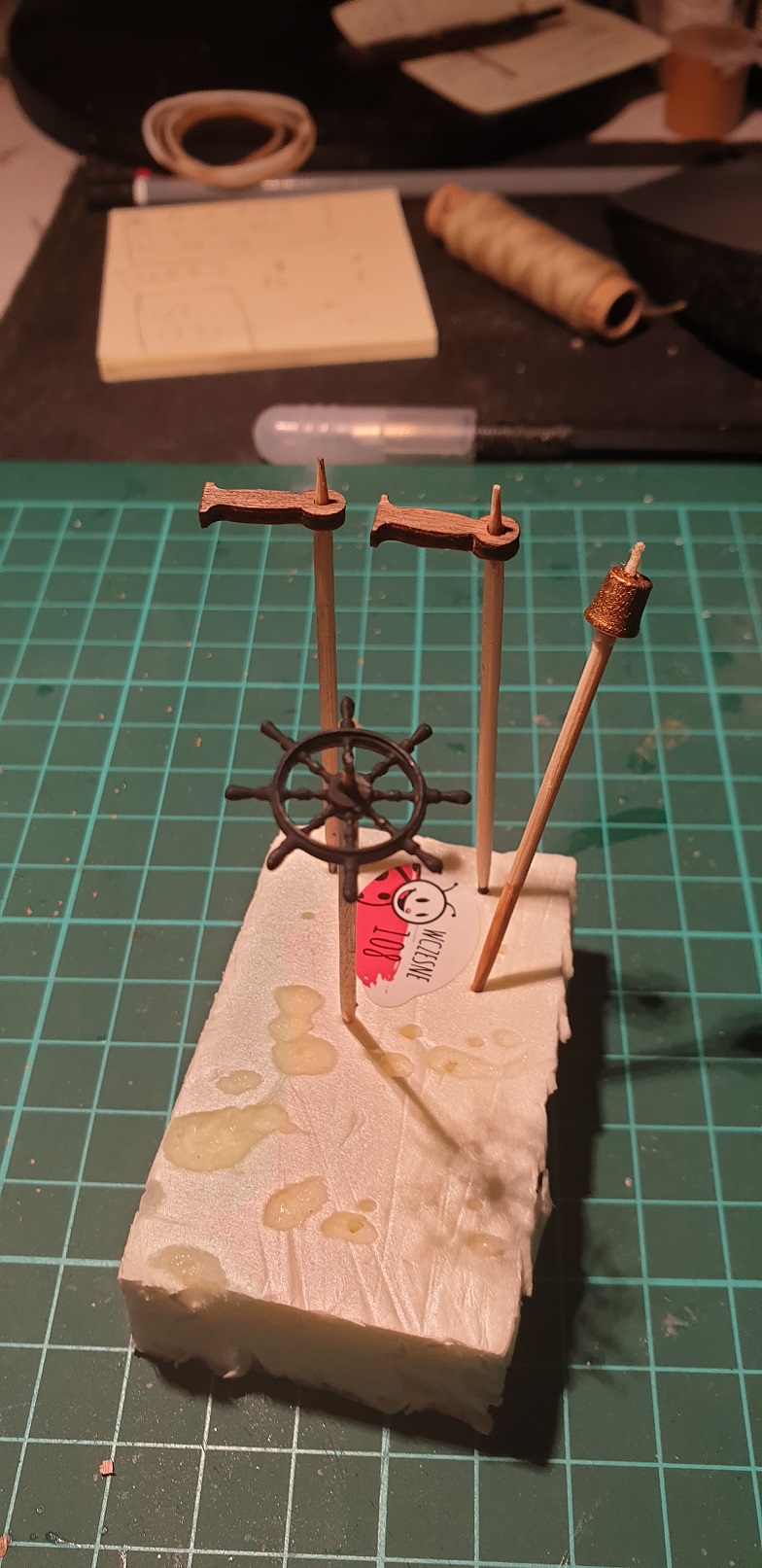

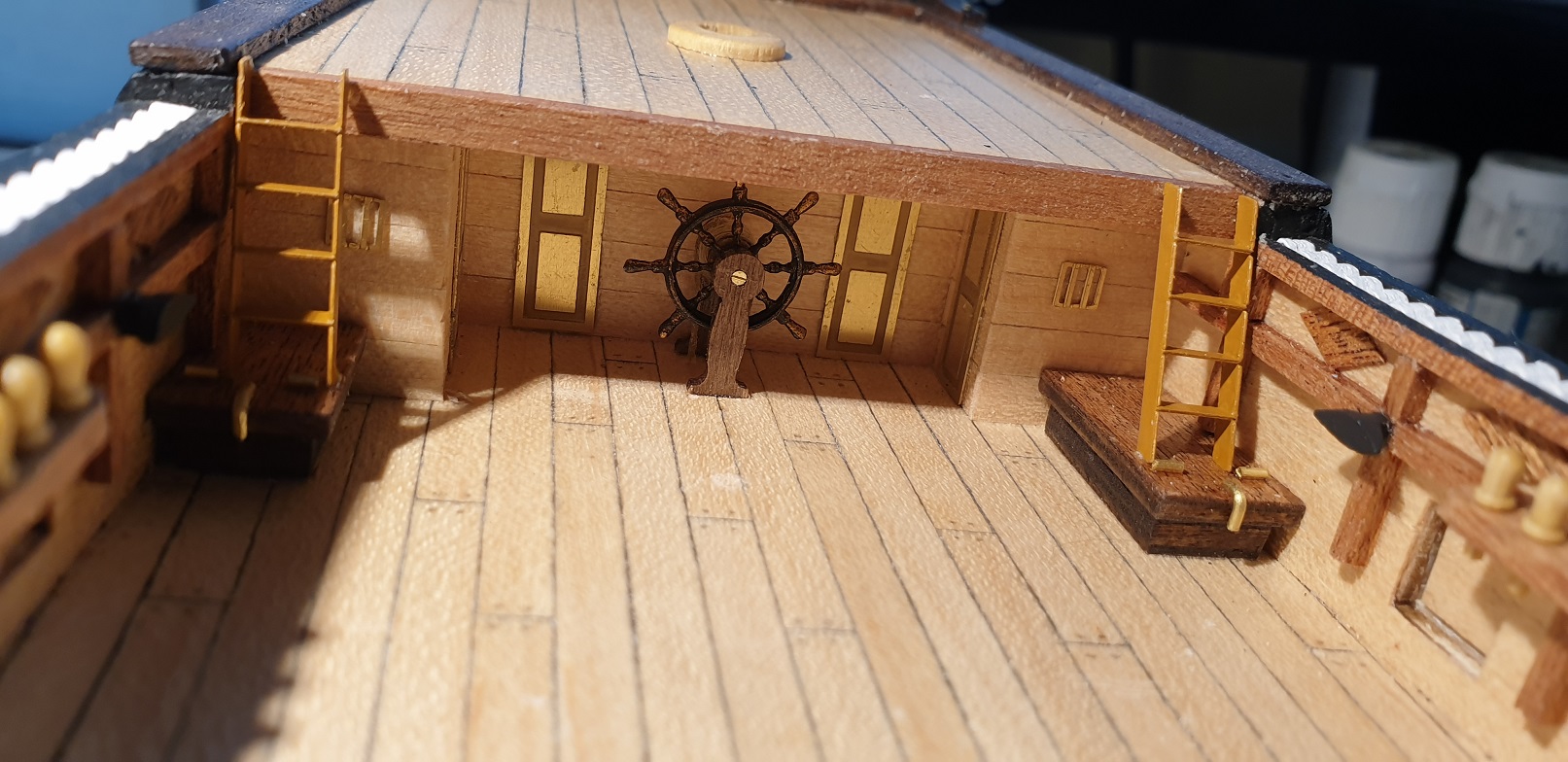

Ster

tez w instrukcji było inaczej

nie wiem czemu ale ten element pomalowany farba koloru mosiądzu miał być mosiężny
niestety w zestawie był z drewna chmmmm

[Sylwsz]

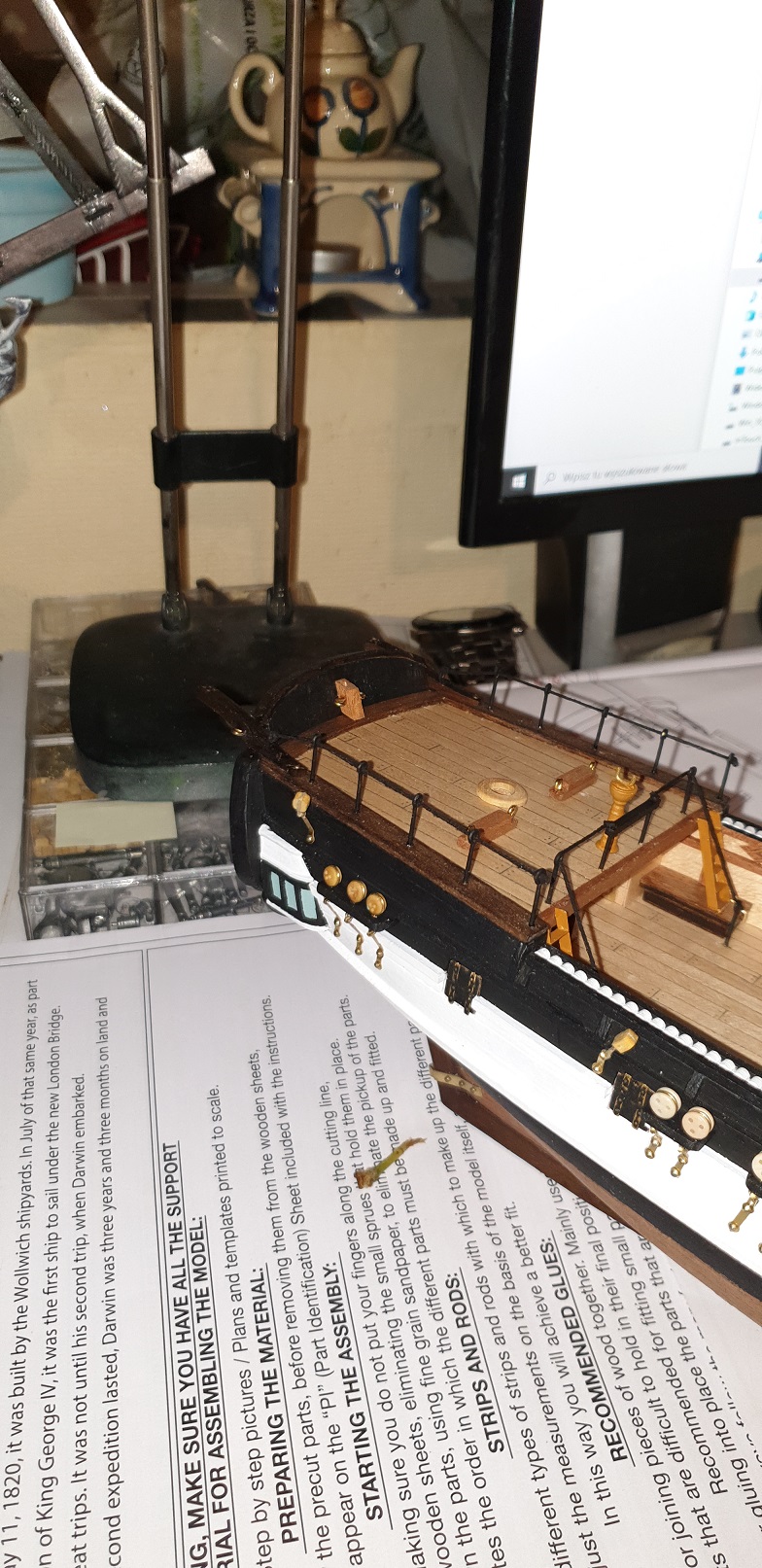

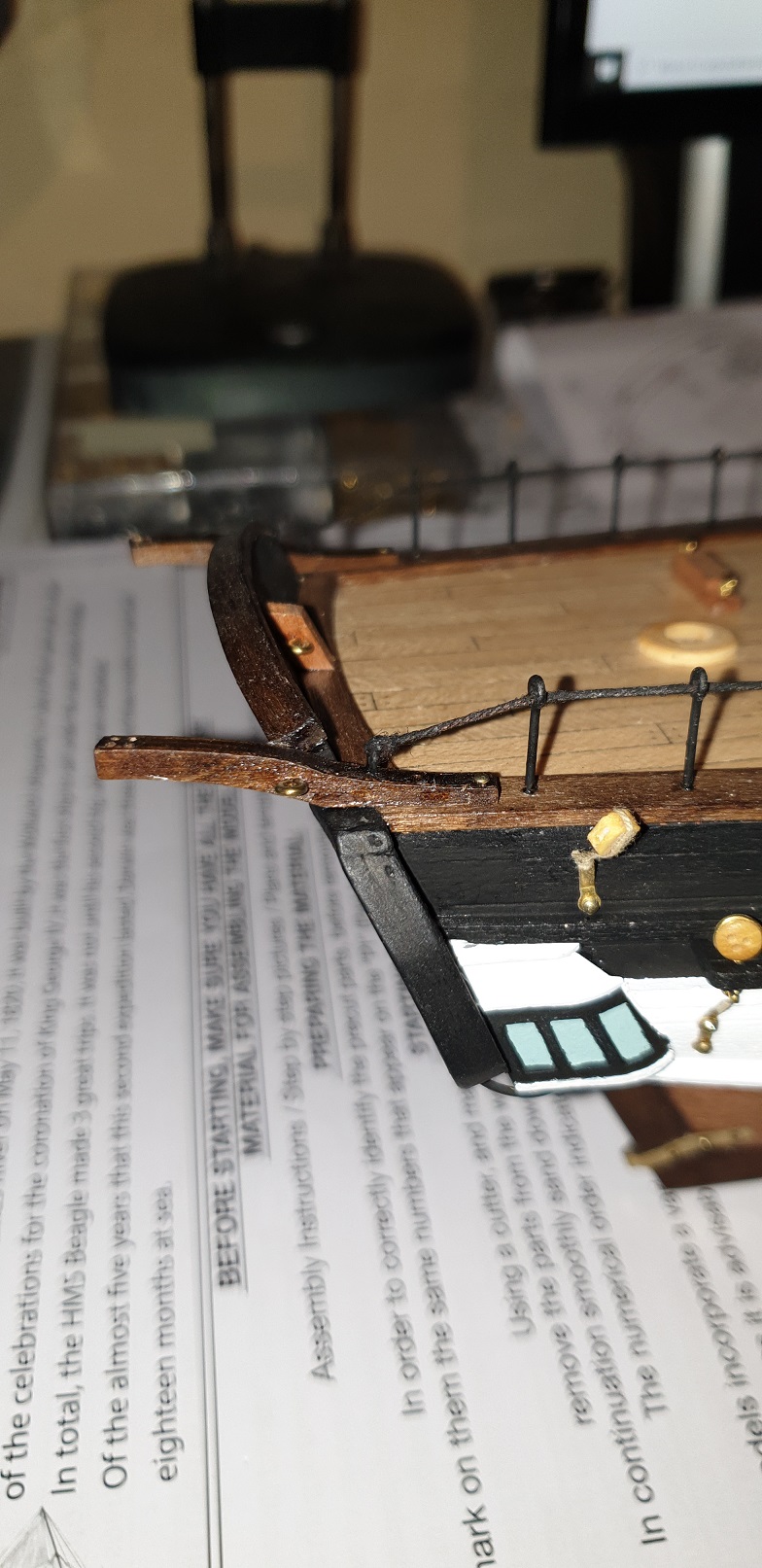

Relingi

książka

Ciężko wszystko dostrzec
Miałem problem z tym drugim relingiem od strony burty wiem ze gdzieś tam schodzi obok schodów ale nie wiem jak jest mocowany wiec zostawiłem to tak jak widać.

[Sylwsz]

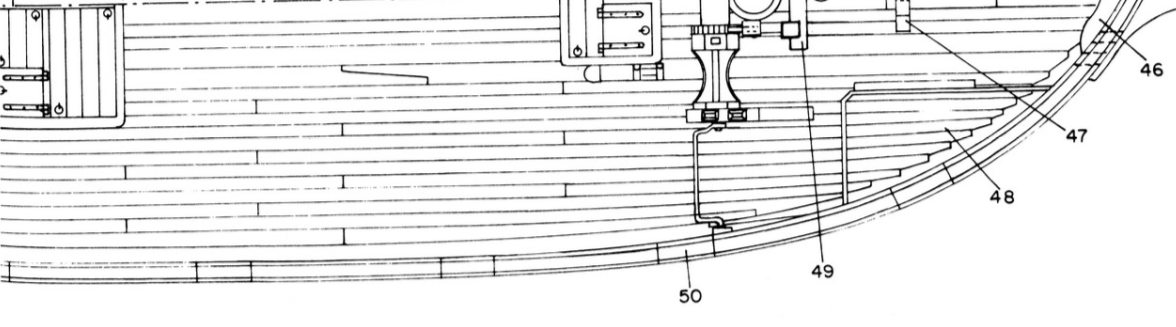

Teraz się męczę nad tym

nr 39 - 49
49 jest jakieś krótsze niż w instrukcji i nie znalazłem w książce ile ma mieć pinów

[TomekA]

nie wiem czemu ale ten element pomalowany farba koloru mosiądzu miał być mosiężny
niestety w zestawie był z drewna chmmmm

Jakos w ksiazce AOS nie moglem sie doczytac, czy w oryginale ten wspornik byl metalowy czy drewniany (ale mam tylko cyfrowa wersje tej konkretnie ksiazeczki sciagnieta gdzies z internetu i byc moze tam ten detal zostal zwyczajnie ominiety przez autora tych skanow).

Typowo jednak w tamtych jednostkach te wsporniki byly drewniane, byc moze potem malowane na jakies kolory... Sa rozne wersje tych kol sterowych, pojedyncze, w wiekszych jednostkach podwojne (jak na Victorym), a nawet potrojne czy poczworne - patrz HMS Warrior. Wsporniki dla takich skomplikowanych systemow byly tez odpowiednio masywniejsze - np. podwojne, z obu stron, na rozstawionych "nogach".
A co do jakichs internetowych fotek tego detalu na ewentualnych replikach Beagle'a, tego zwyczajnie nigdzie nie widze, takze i na tych lepszych modelach... Hmmm...

Trzymam kciuki!

Tomek

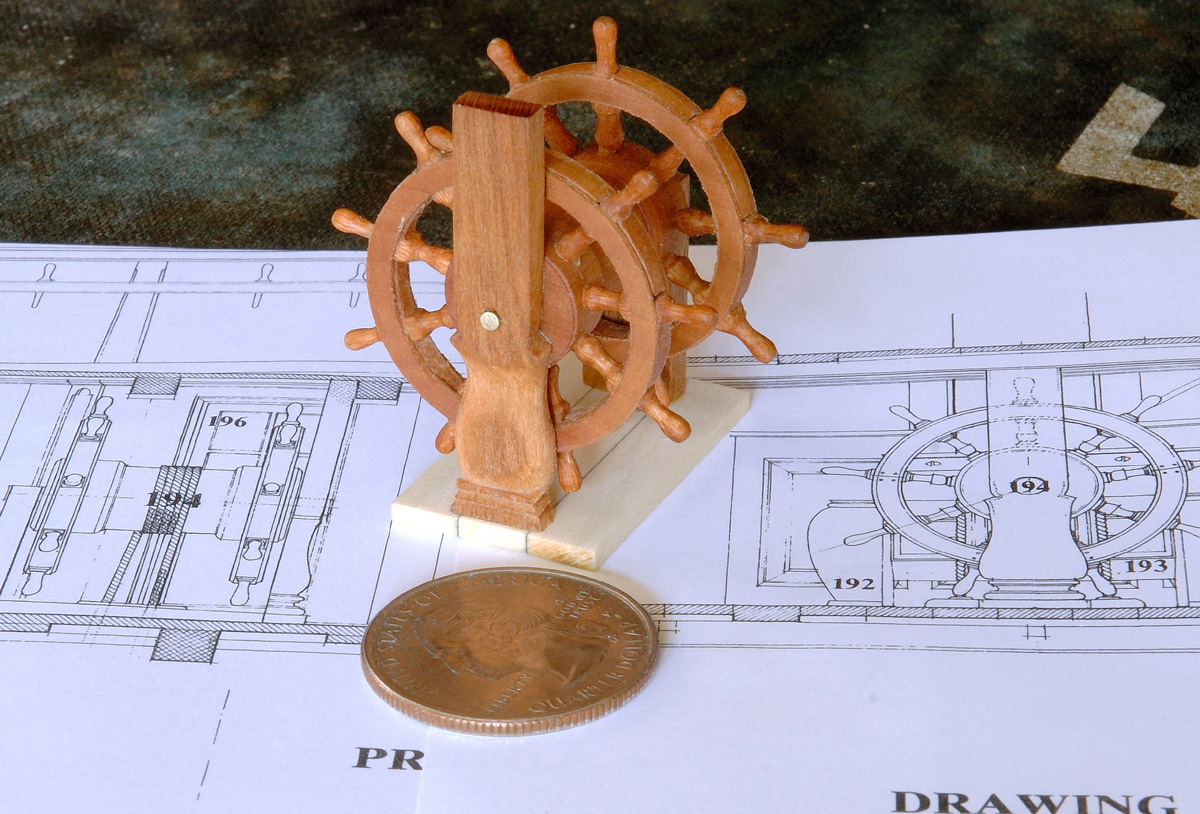

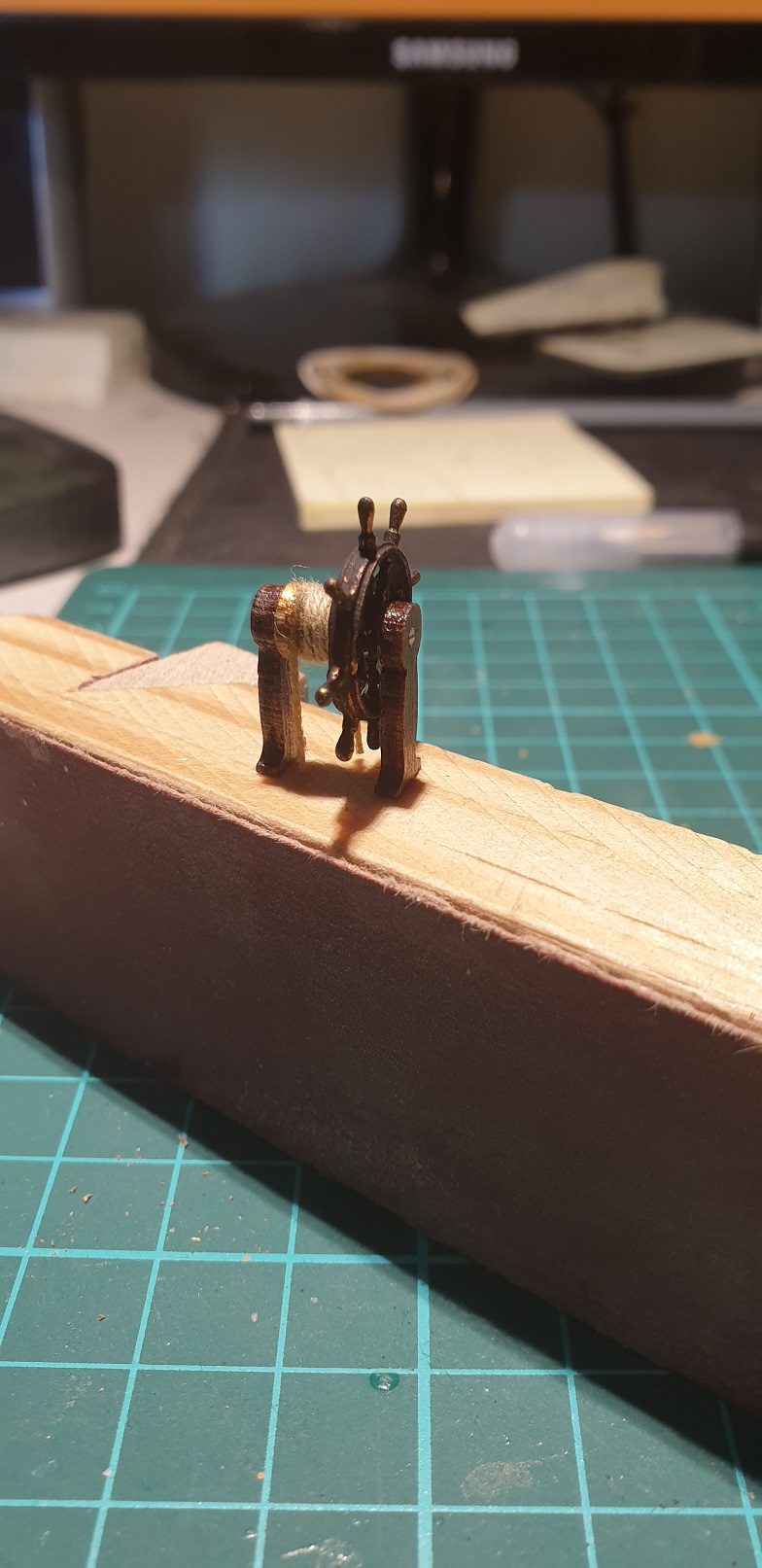

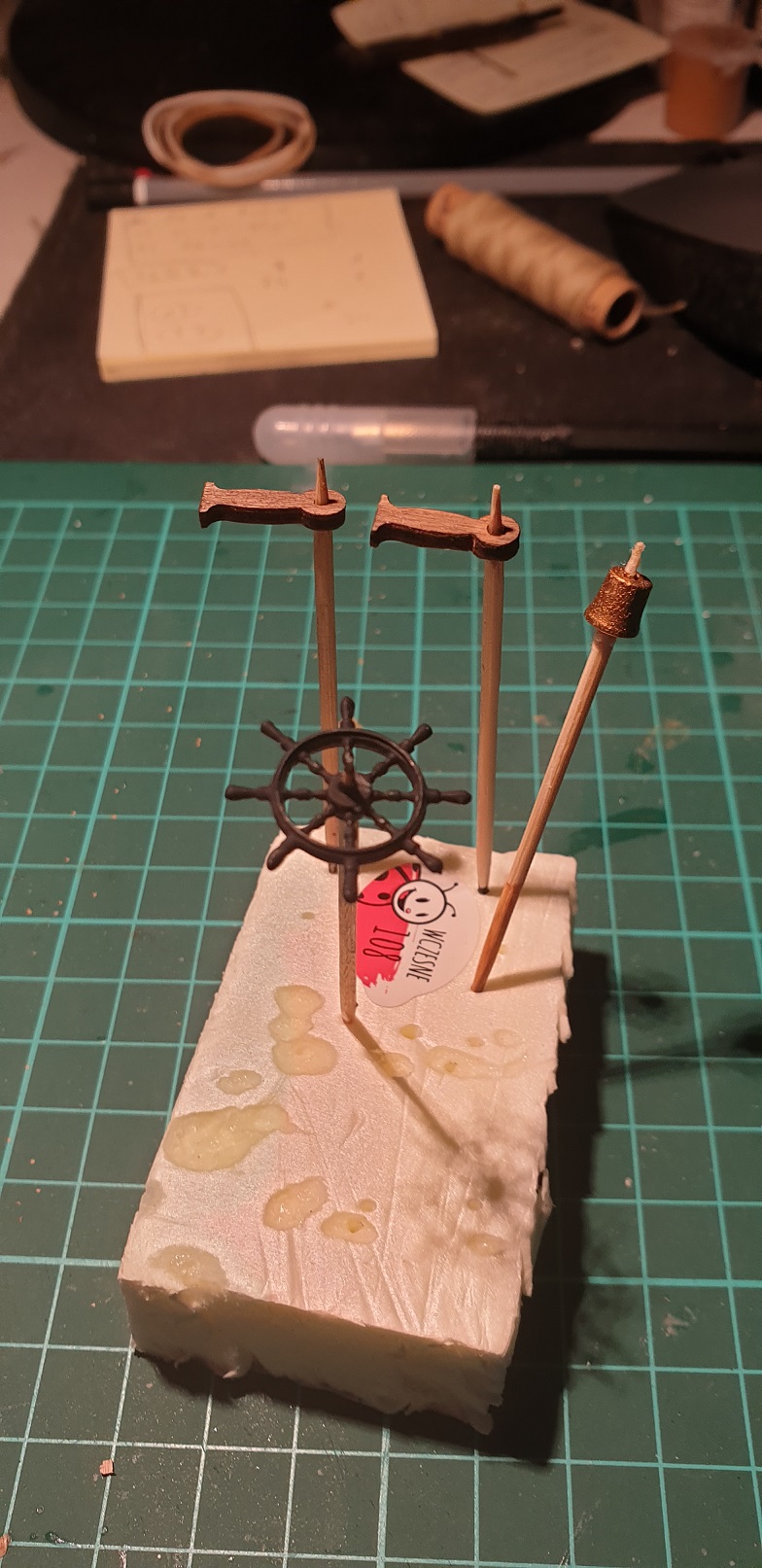

PS: Tak to wyglada na modelu ktory buduje.

[TomekA]

Teraz się męczę nad tym

Bez tytułu.png

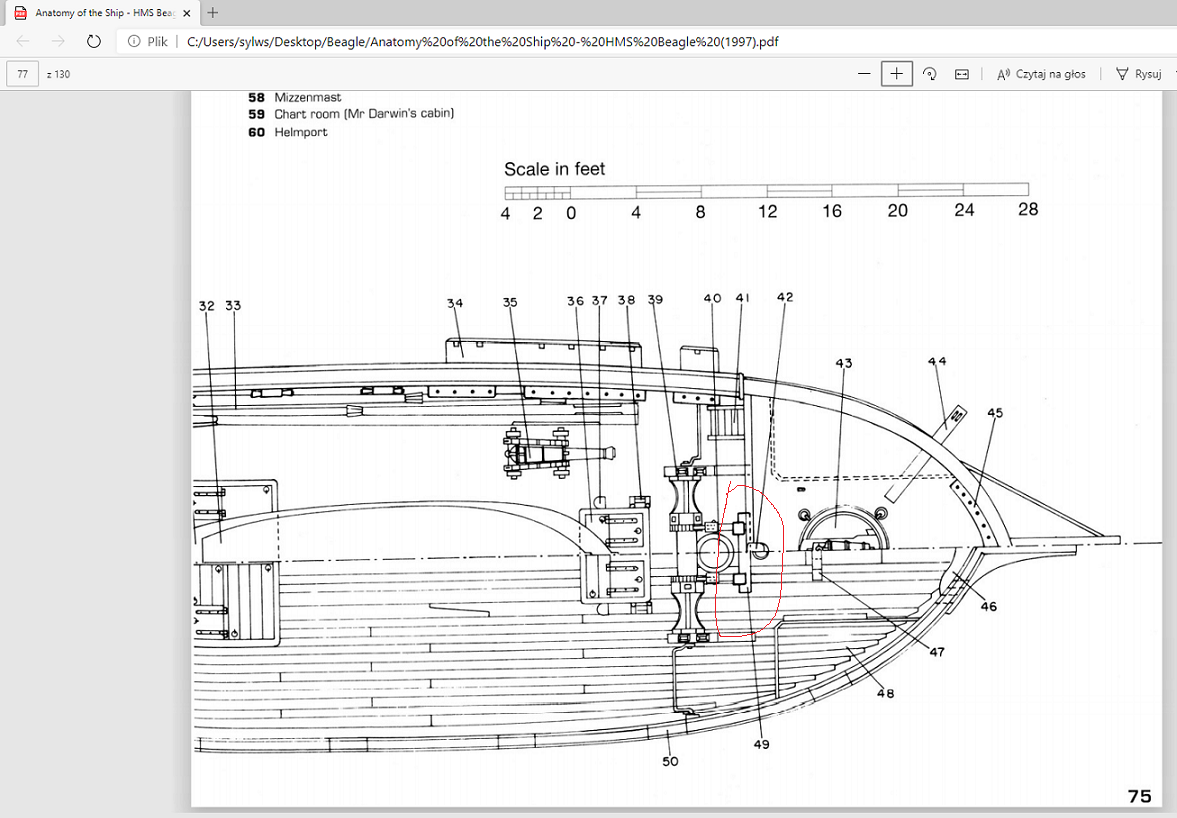

nr 39 - 49
49 jest jakieś krótsze niż w instrukcji i nie znalazłem w książce ile ma mieć pinów

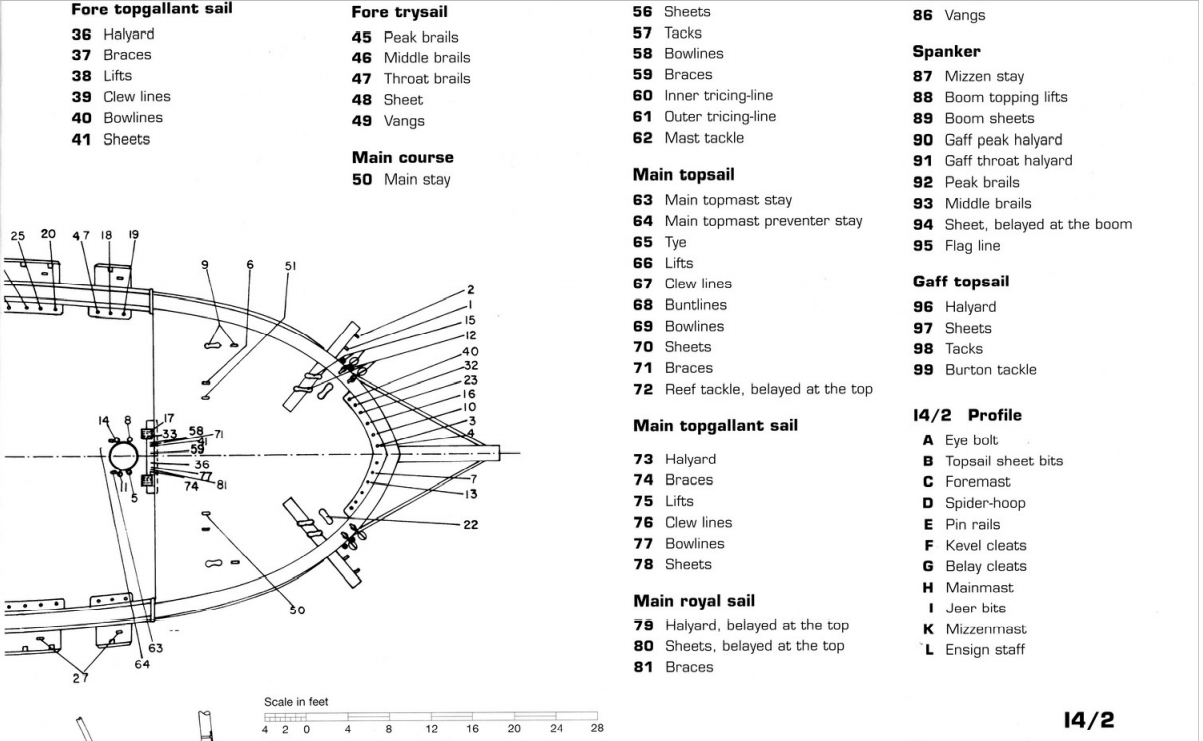

str. 85, rys. E5 w w/w ksiazce

[Sylwsz]

Tomek Twoje koło to nawet nie chce zgadywać z ilu elementów się składa
Pewnie wszystko ręczna robota ,gratuluje mega cierpliwości.
Do takich detali pewnie i odpowiednie narzędzia są potrzebne.

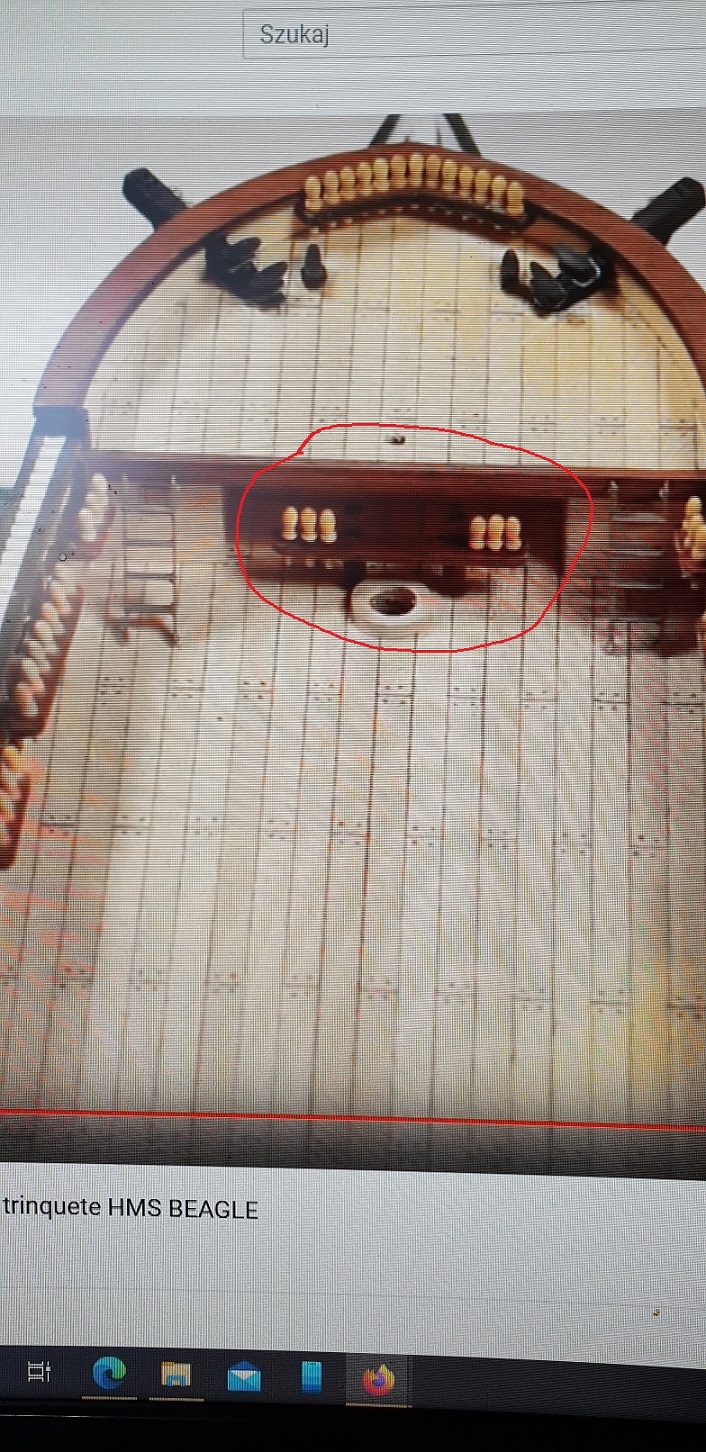

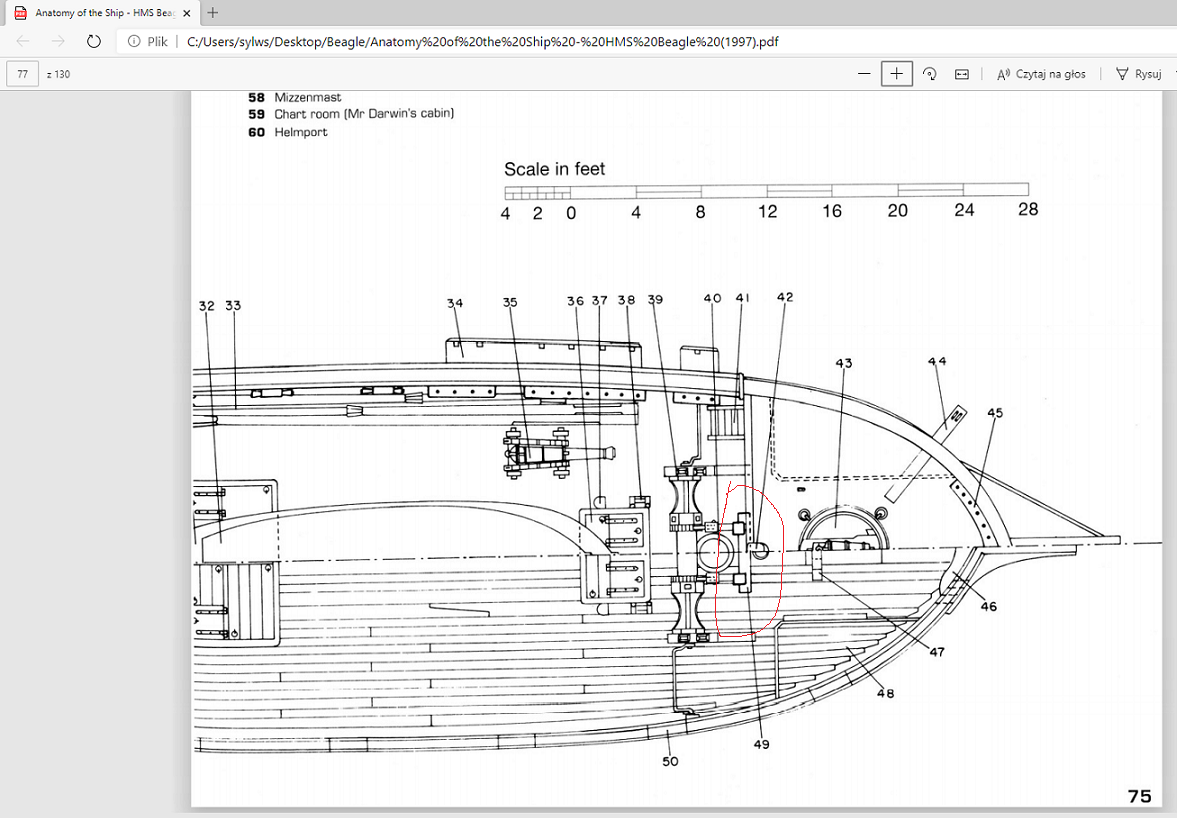

Wracając do mojego problemu to akurat o inny detal mi chodzi tu akurat zanaczylem
czerwona obwódka.

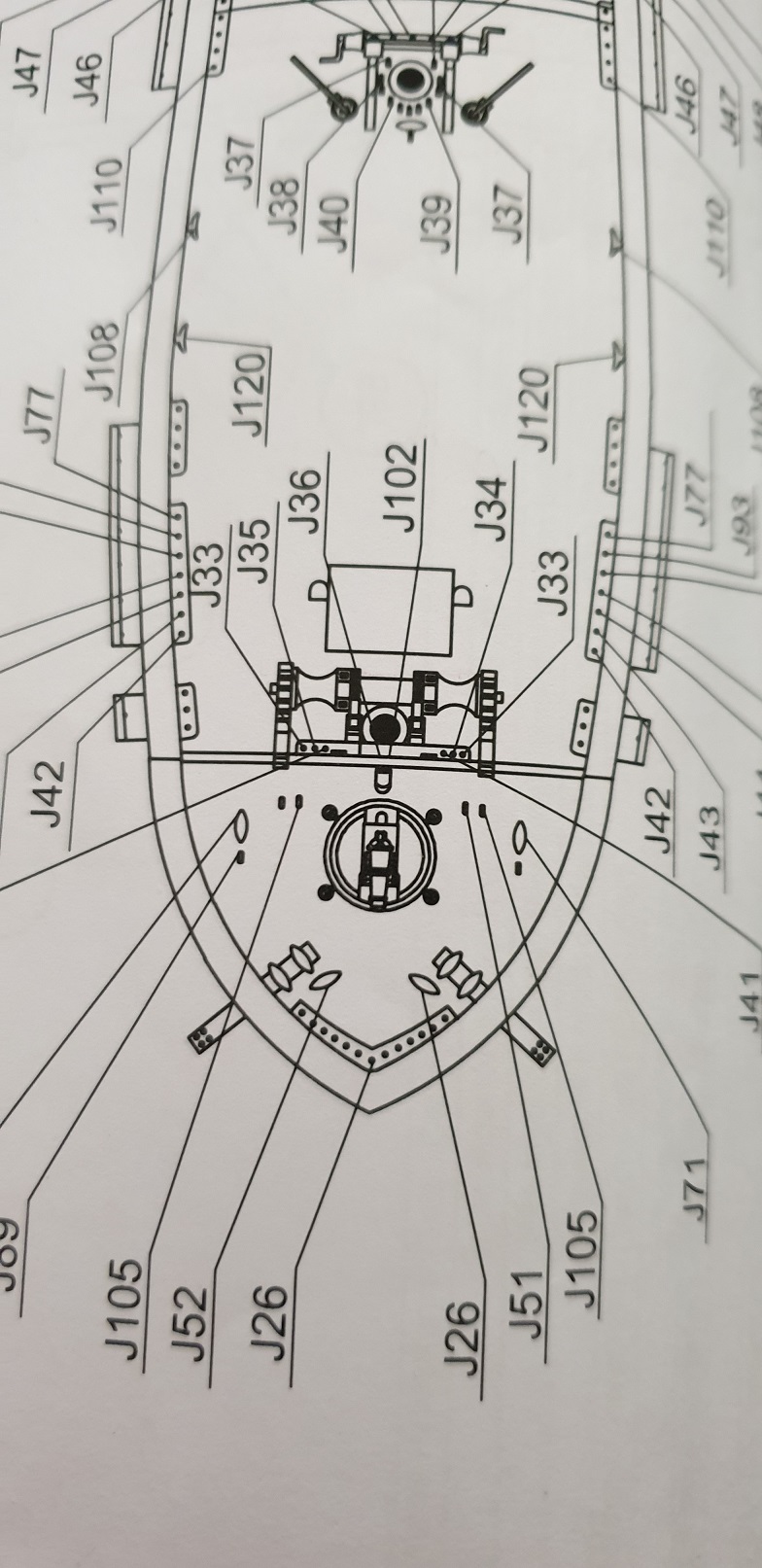

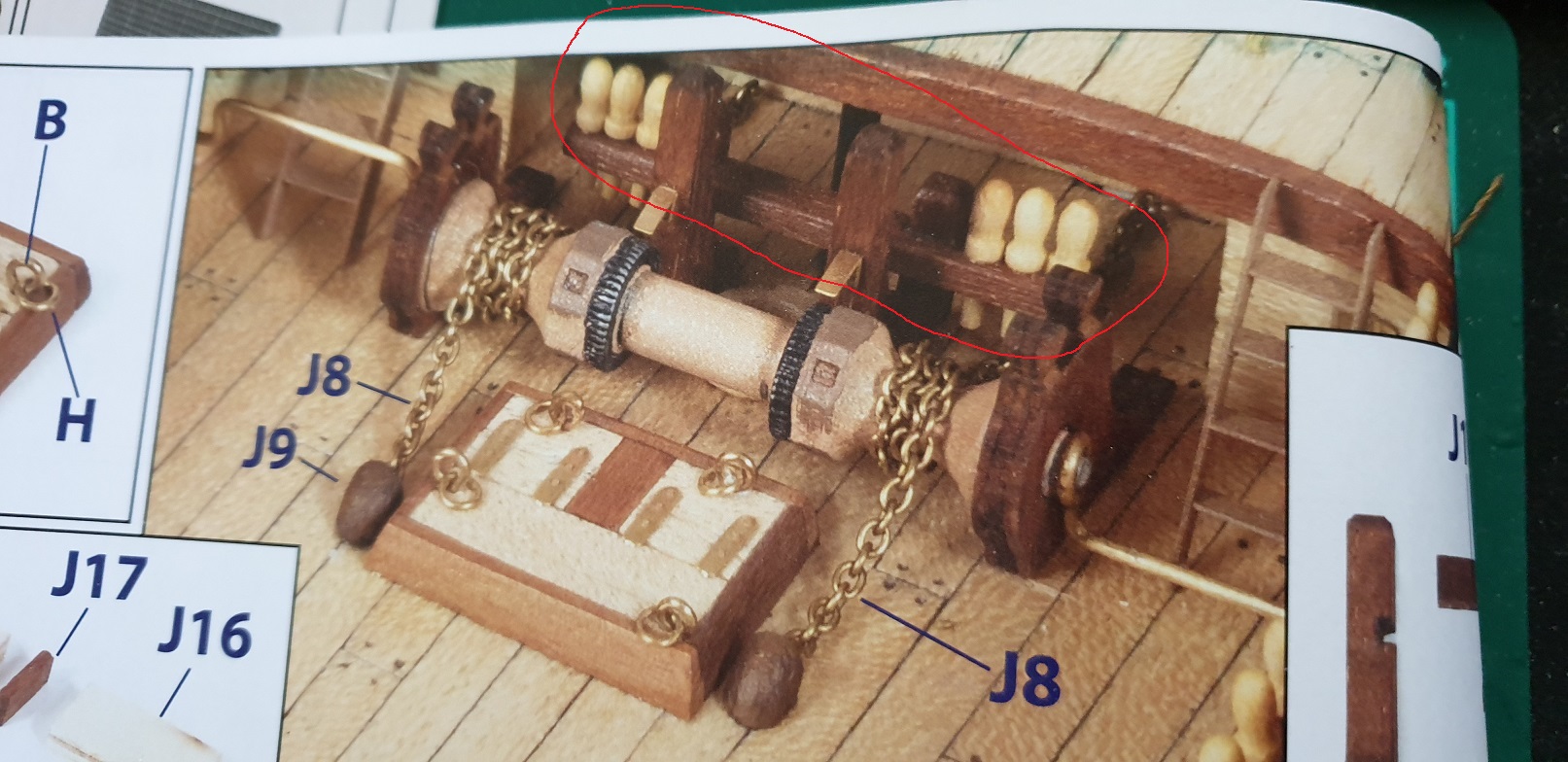

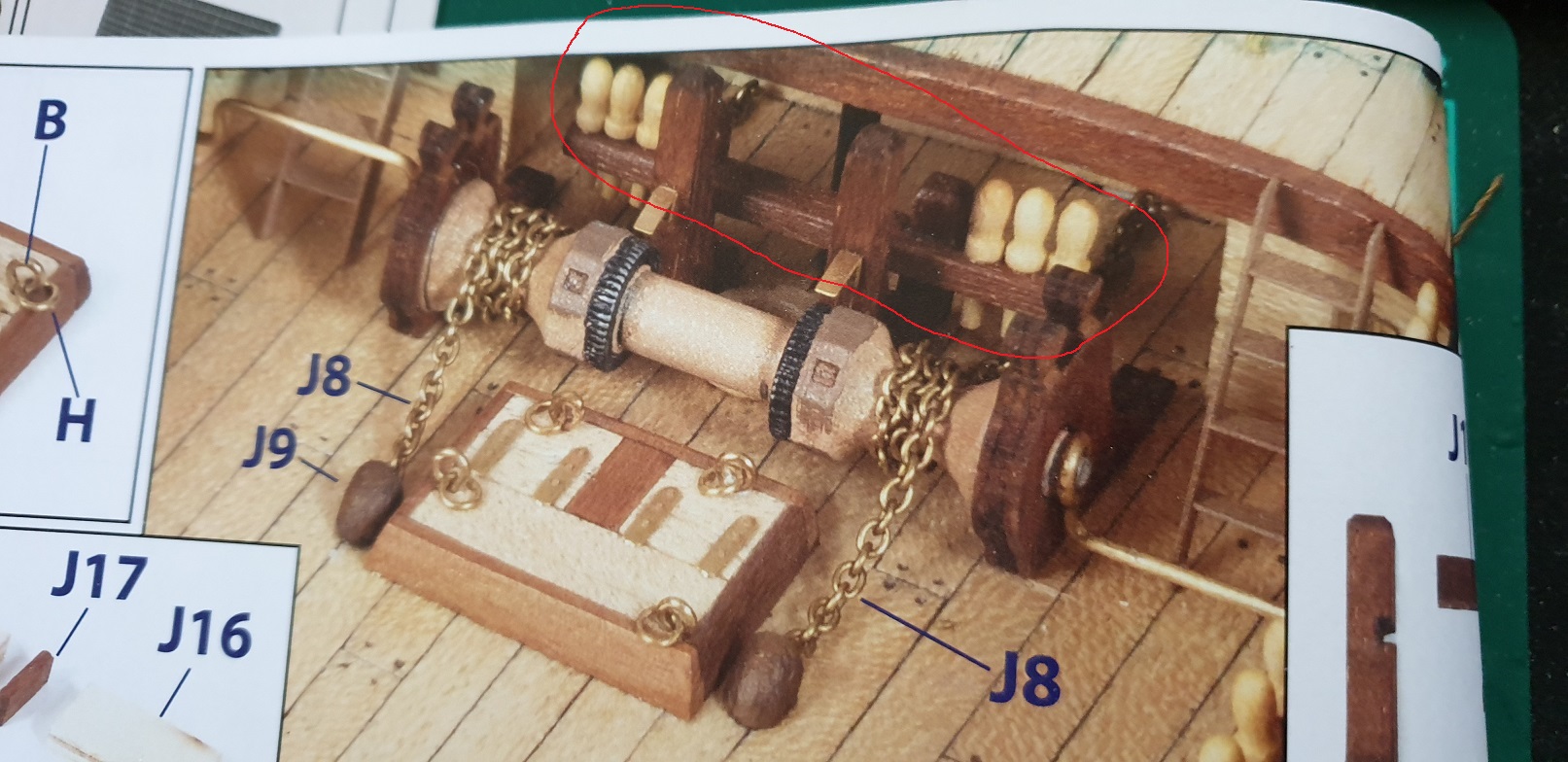

to instrukcja

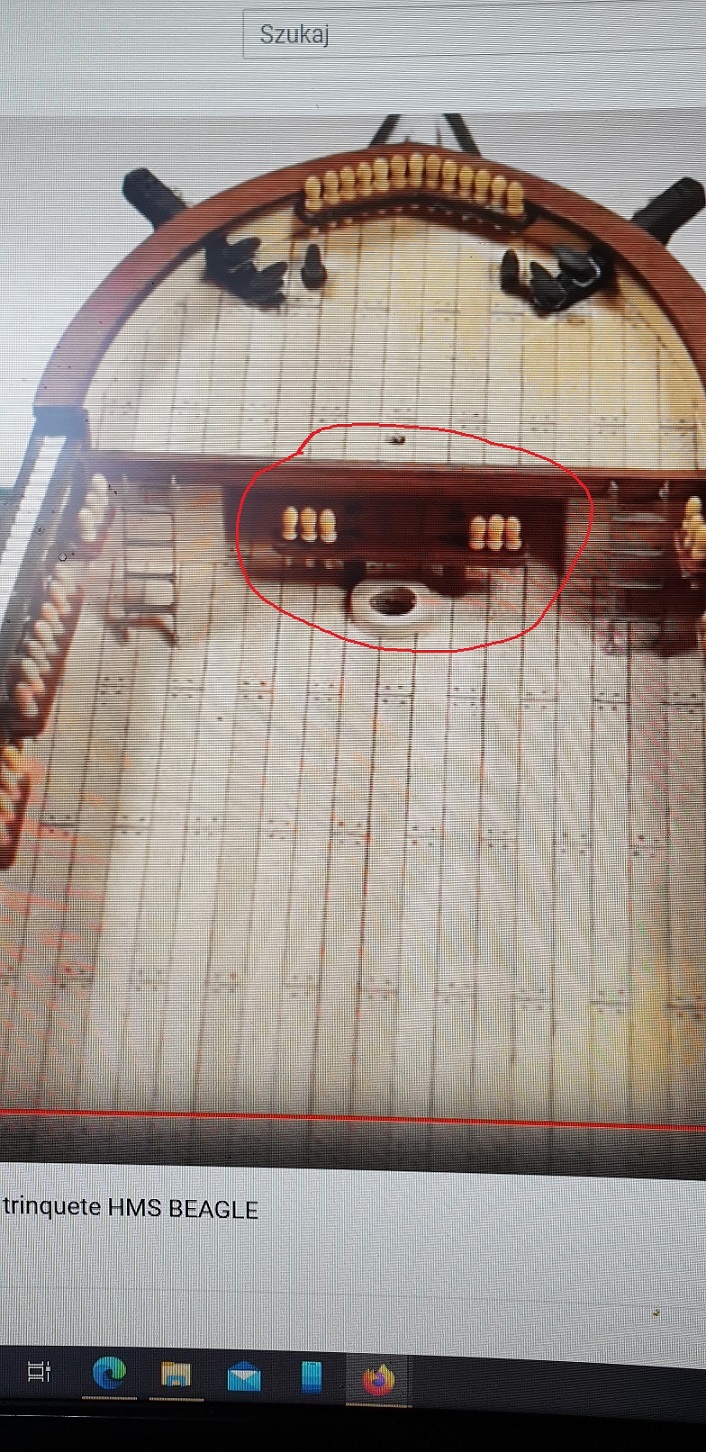

to filmik instruktażowy

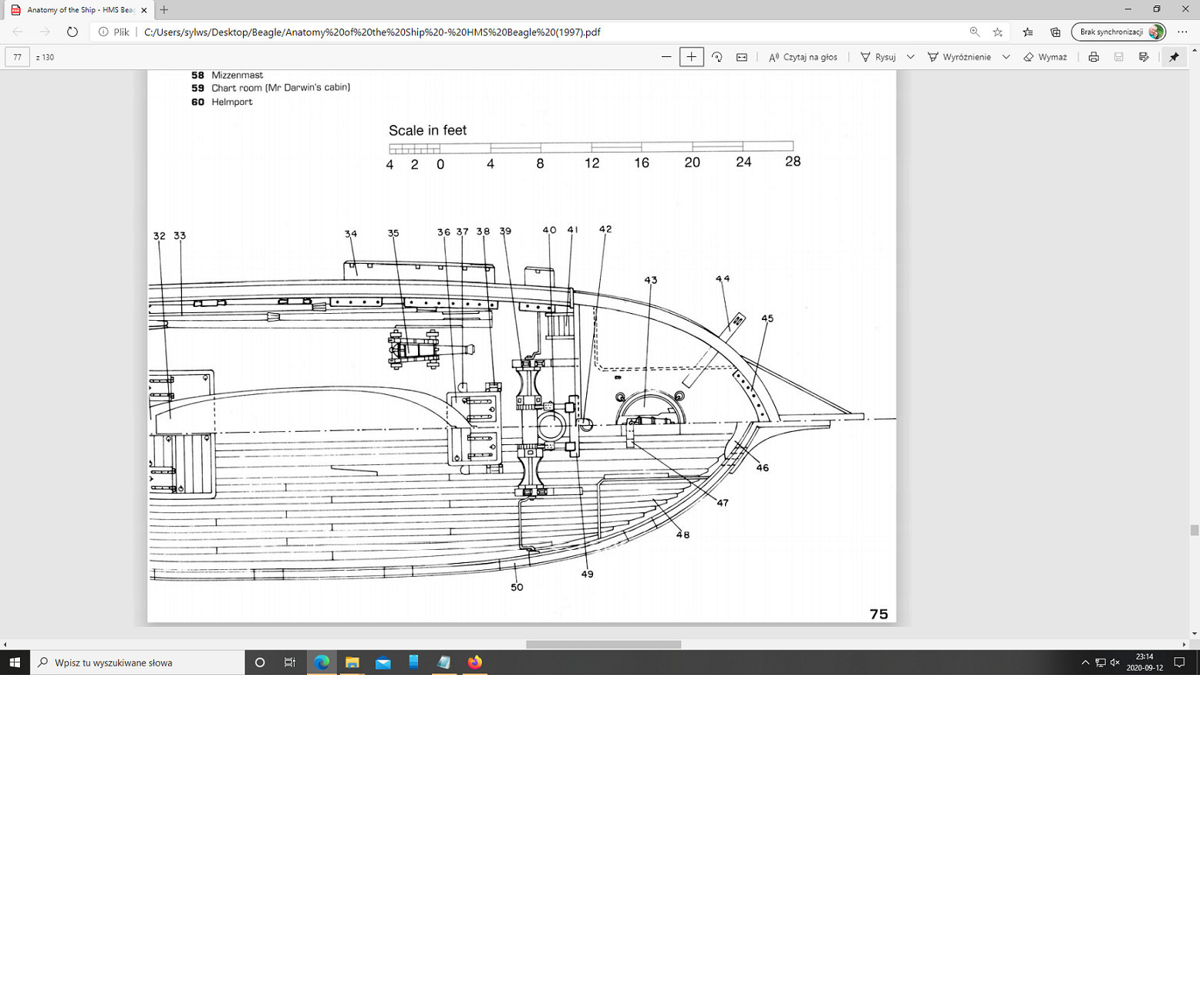

jeśli trzymać się książki to po obu stronach jest miejsce tylko na jeden pin
Albo jest to tylko pusta poprzeczka i tak to wygląda.
Myślę że tak to trzeba zrobić

[Sylwsz]

Jednak nie,
znalazłem
jednak są piny w środku i jest jak policzyłem cztery

[Sylwsz]

Tylko że są one rozpisane na liny i zmiana konfiguracji pewnie stworzy następne problemy z linami w późniejszej fazie budowy chmm

Az się prosi żeby iść na łatwiznę i nie zmieniać tego

Ale nie .. najwyżej będziemy martwic się później
