HMS Sussex

Post autor: kagra »

Witam

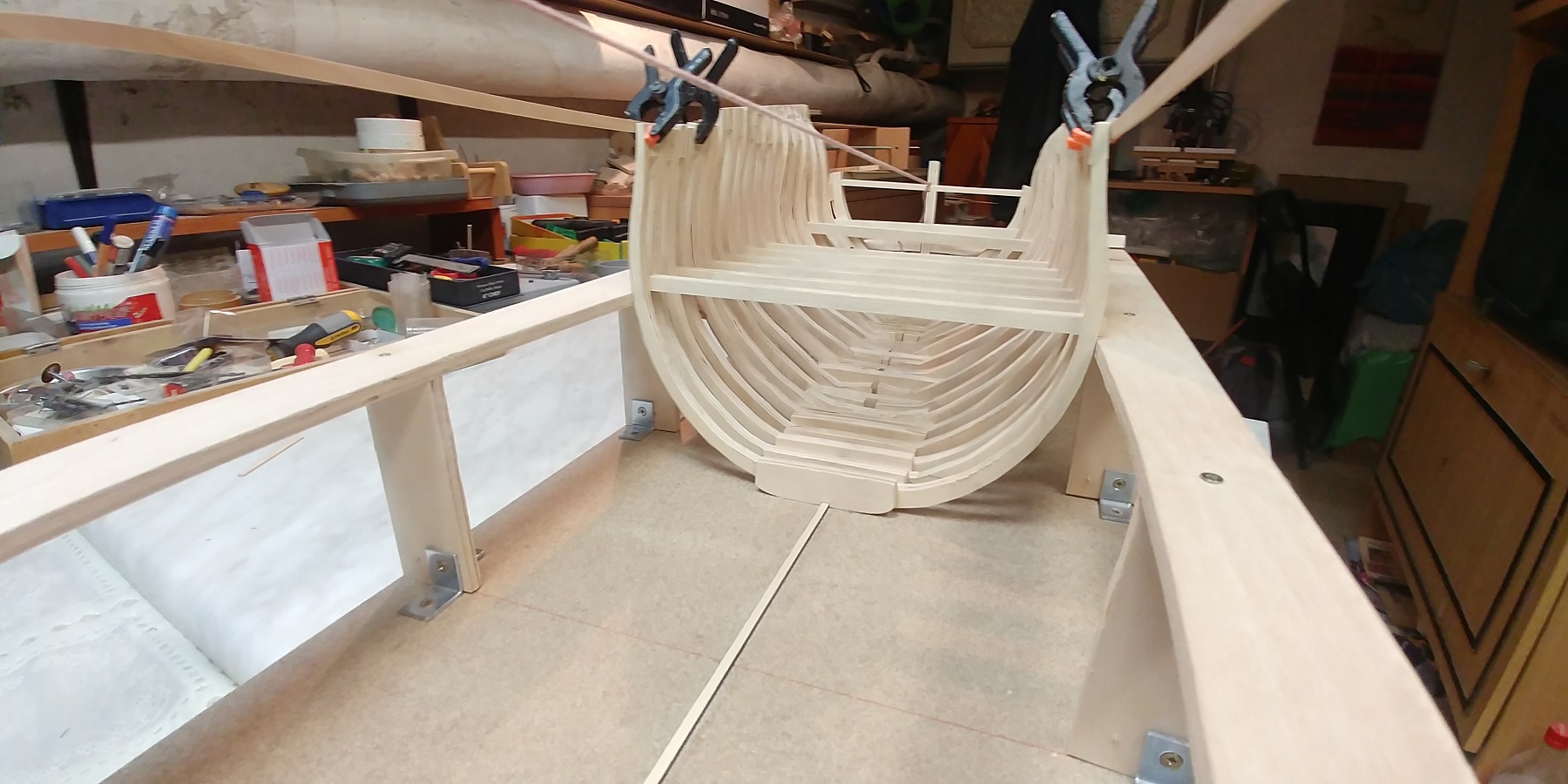

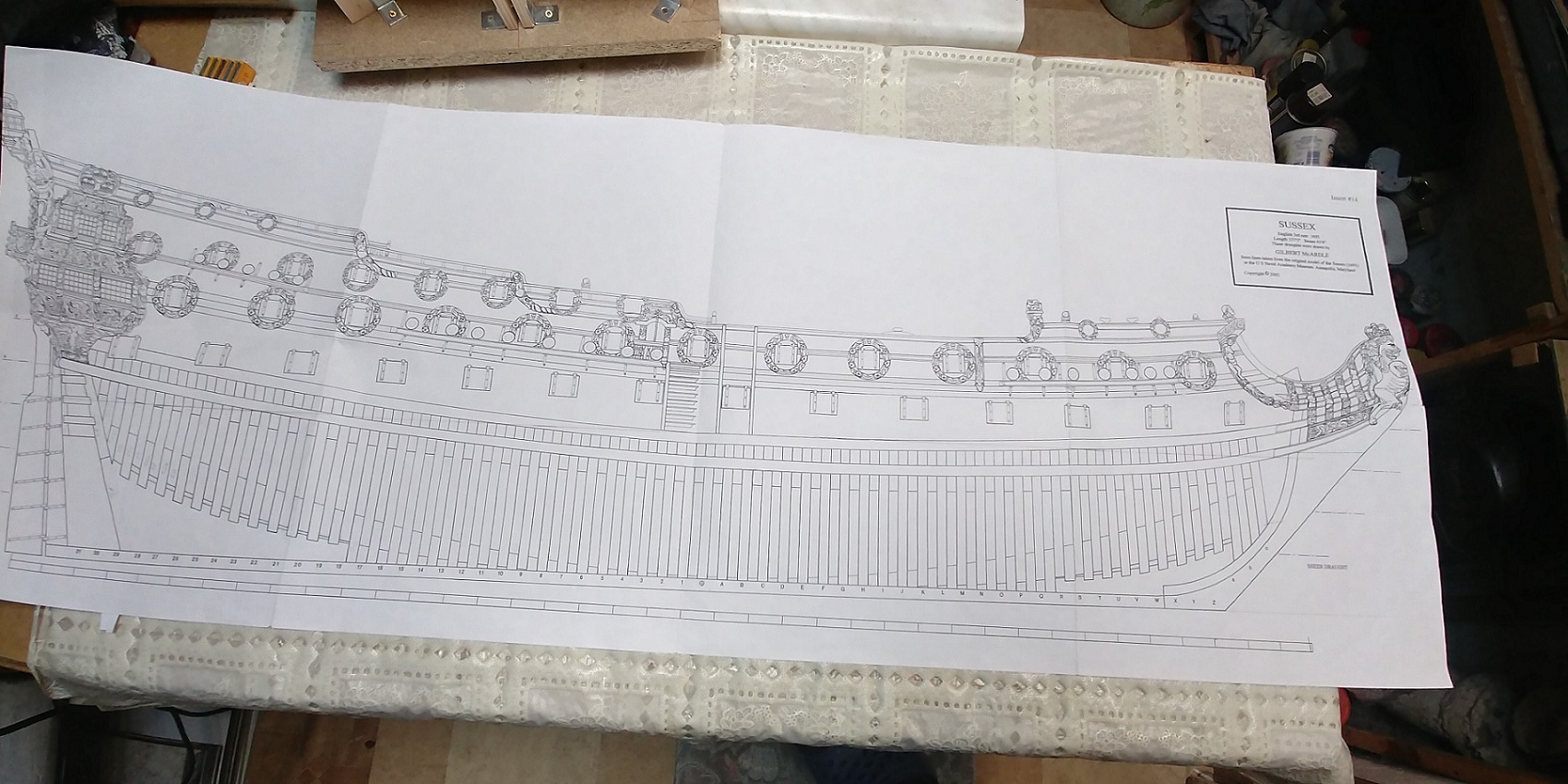

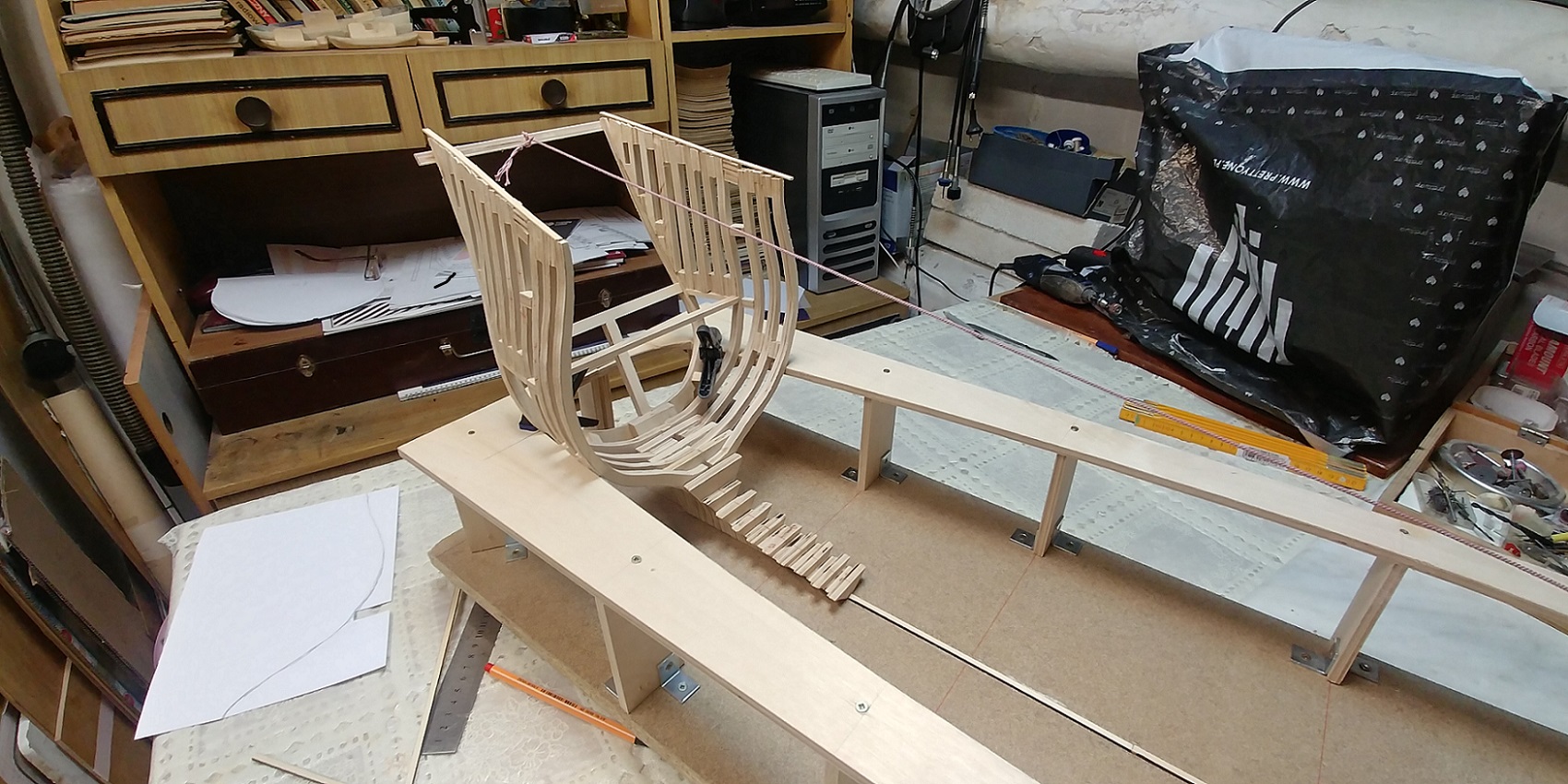

Nowy projekt i nowe wyzwanie.Szkielet sklejkowy gr.8 mm.co pasuje w/g projektu bo grubość wręg też taka sama.
Kadłub będzie cały kryty tak,że sklejka nie przeszkadza a nawet ułatwia.Postawiłem sobie zadanie zbudowanie szkieletu.Co będzie dalej nie wiem bo to robota na lata.Model jest duży,może nawet zbyt duży jak na moje warunki lokalowe.Całe szczęście,że cięcie i pylenie jest w innym pomieszczeniu a tu tylko montaż.Życzcie mi wytrwałości. ;) Pozdrawiam.Kazimierz.
Załączniki
Awatar użytkownika
RomekS
Posty: 3201
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

Re: HMS Sussex

Post autor: RomekS »

Wytrwałości Kaziu,
aczkolwiek wiem że ją masz.
Budujesz piękne modele.

Pozdrowienia.

P.S. Te wręgi to naklejasz wydruki na sklejkę papierem samoprzylepnym
a potem wycinasz..? Czy jakiś inny sposób.
Bo sklejki bez rozplanowania wręg
to pewnie poszła by zawrotna ilość.
Awatar użytkownika
kagra
Posty: 1063
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: kagra »

Witaj Romku

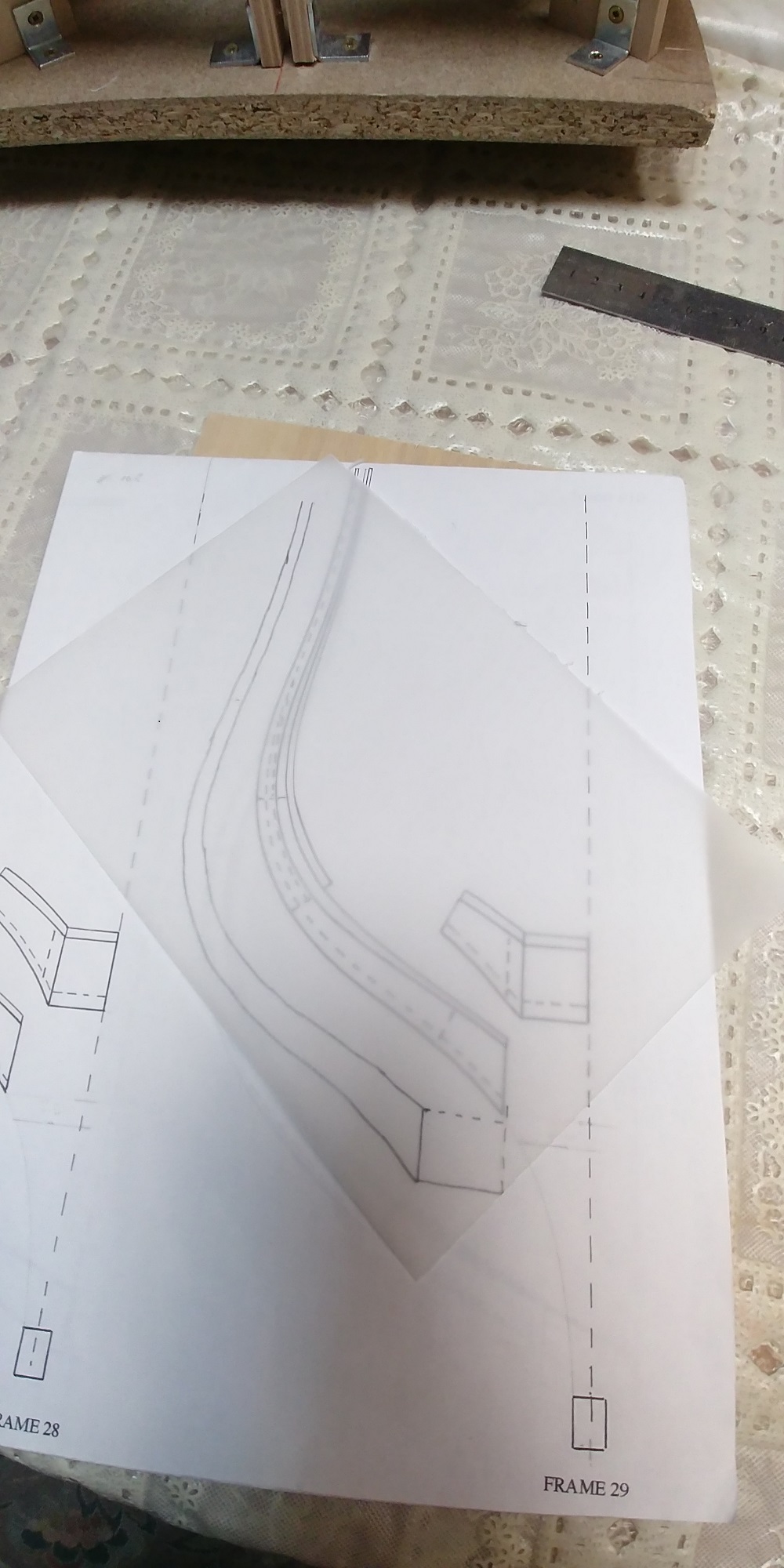

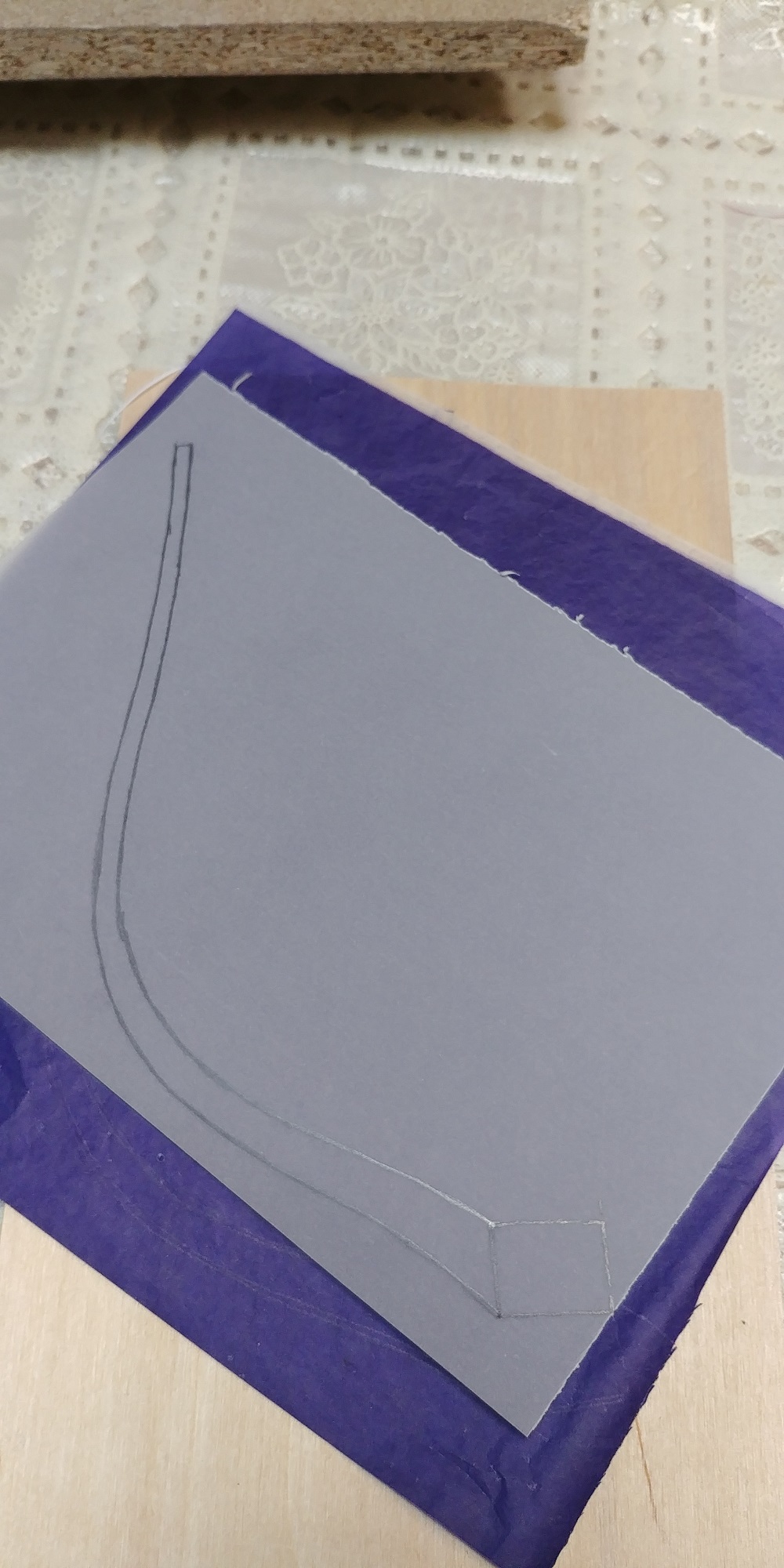

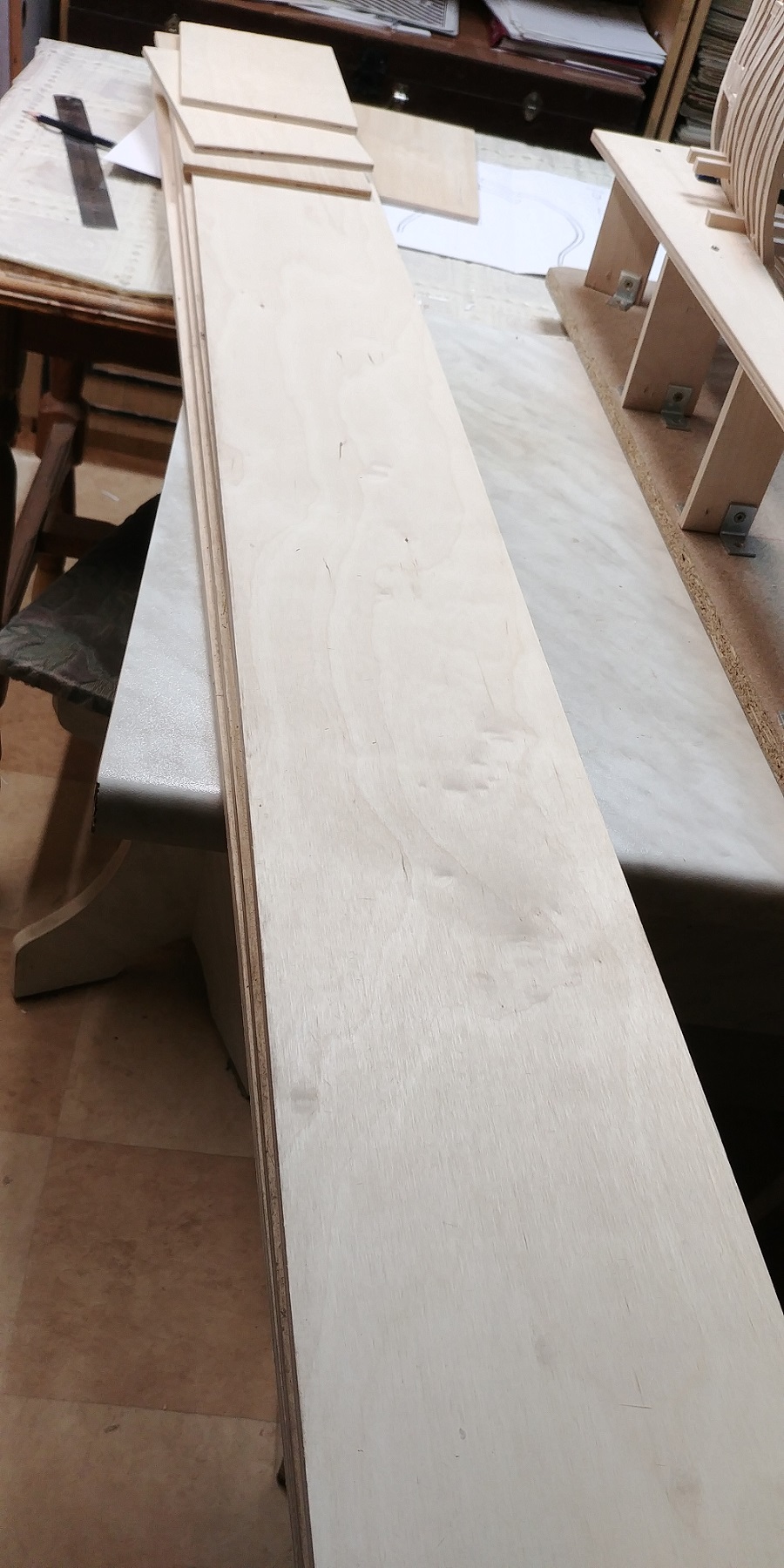

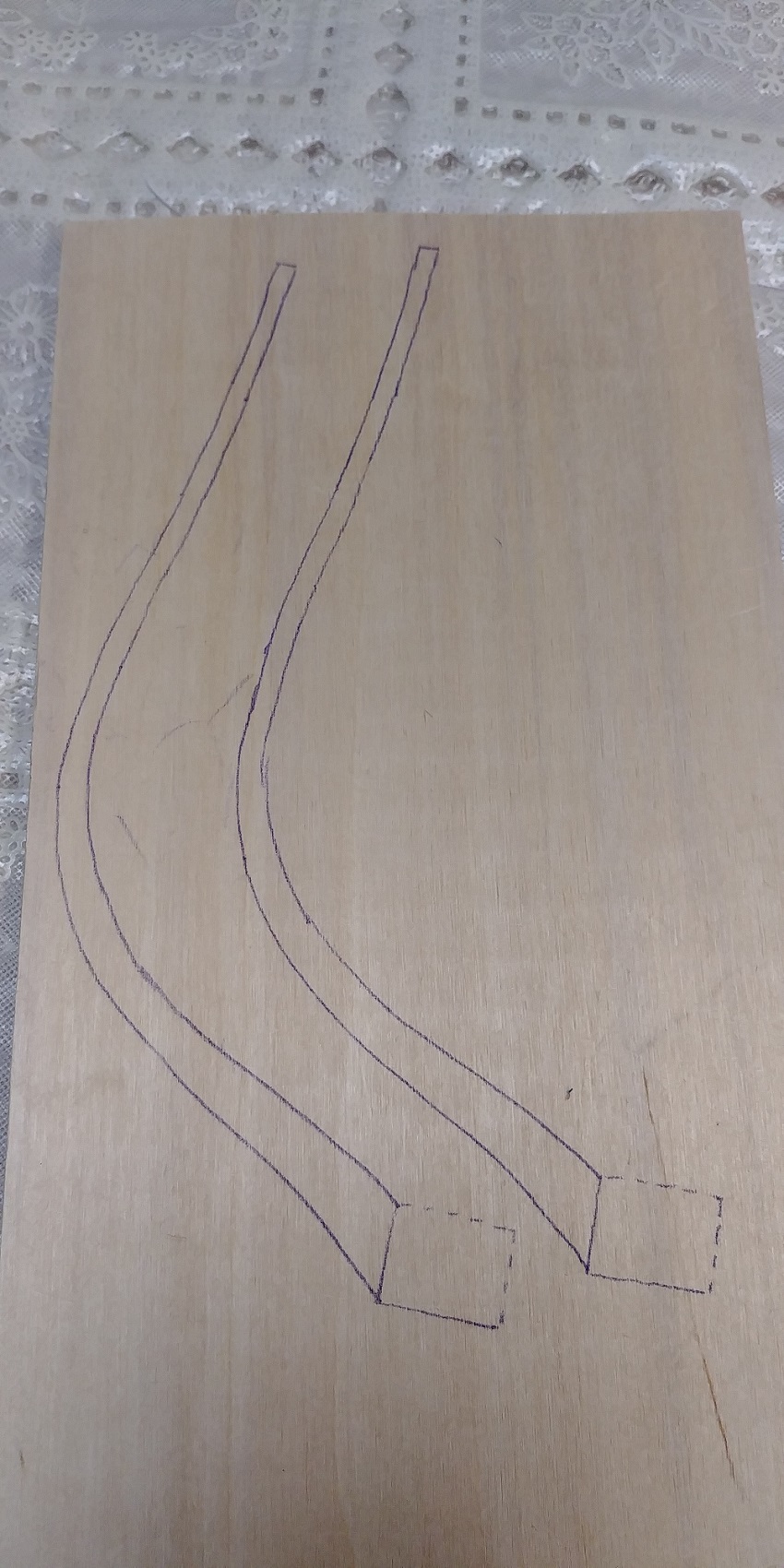

Sklejka z marketu w miarę prosta,na miejscu pociął mi stolarz na żądane pasy.Wręgi kopiuję w najprostszy z możliwych sposobów.Po wycięciu na taśmówce,szlifowanie i skosy na wałku.Dopieszczanie będzie po wyjęciu z korytka ,wtedy się okaże co i gdzie poprawić.To tyle,reszta w moich rękach. ;)
Pozdrawiam.Kazimierz.

P/s dla Zbyszka
Zbyszek,To,że nie buduję zgodnie z opracowaniem książkowym jest wyjaśnione w końcówce mojej relacji; budowa wnętrza galeonu.Pozdrawiam.
Załączniki
Awatar użytkownika
Zdzisław
Posty: 0
Rejestracja: 16 lut 2015, 11:49

Re: HMS Sussex

Post autor: Zdzisław »

Kaziu jestem pewien, że powstaje następny wspaniały model. Mam cichą nadzieję, ze zawitasz na zjeździe i pokarzesz jakąś część swojej floty. Masz przecież do mnie zaledwie godzinkę jazdy z hakiem.
Pozdrawiam Zdzisław
Awatar użytkownika
ryszardw
Posty: 831
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: ryszardw »

Praca rzeczywiście na lata ,ale co tam .Mamy przed sobą całe życie .Domyślam się ze budujesz w skali 1:50.Nie jest to co prawda liniowiec ale i tak kawał łajby .Będę śledził z ciekawością .Pozdr.R
Awatar użytkownika
kagra
Posty: 1063
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: kagra »

Witam.

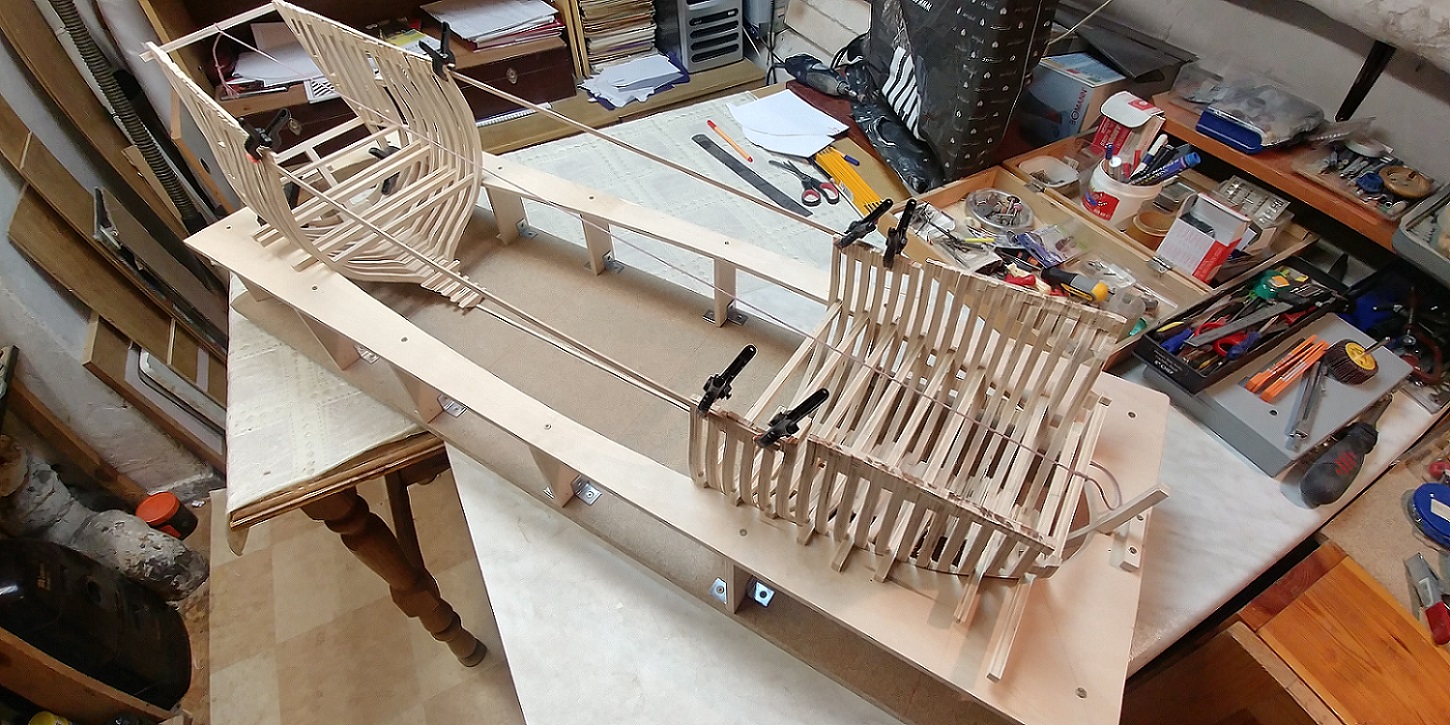

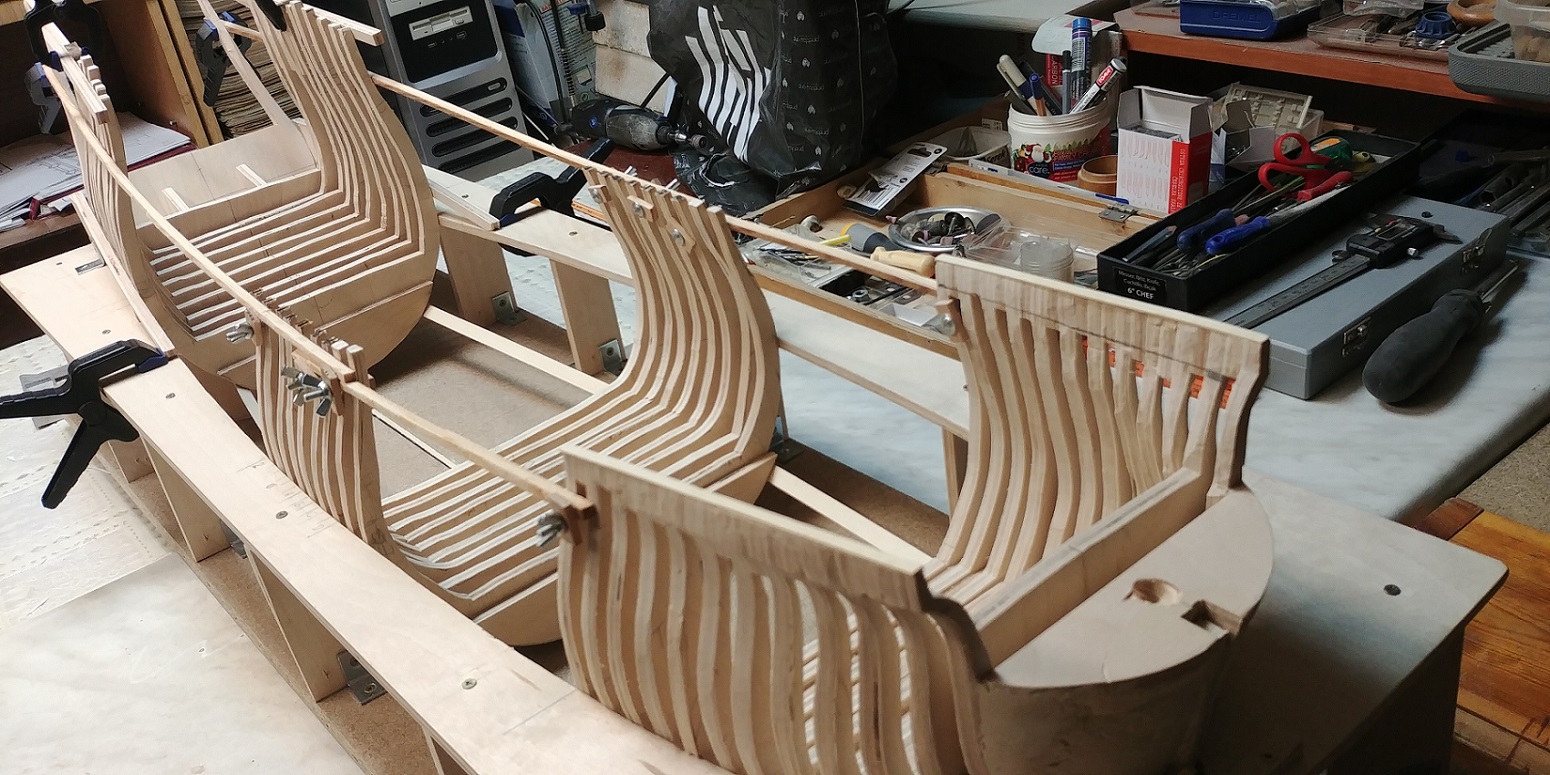

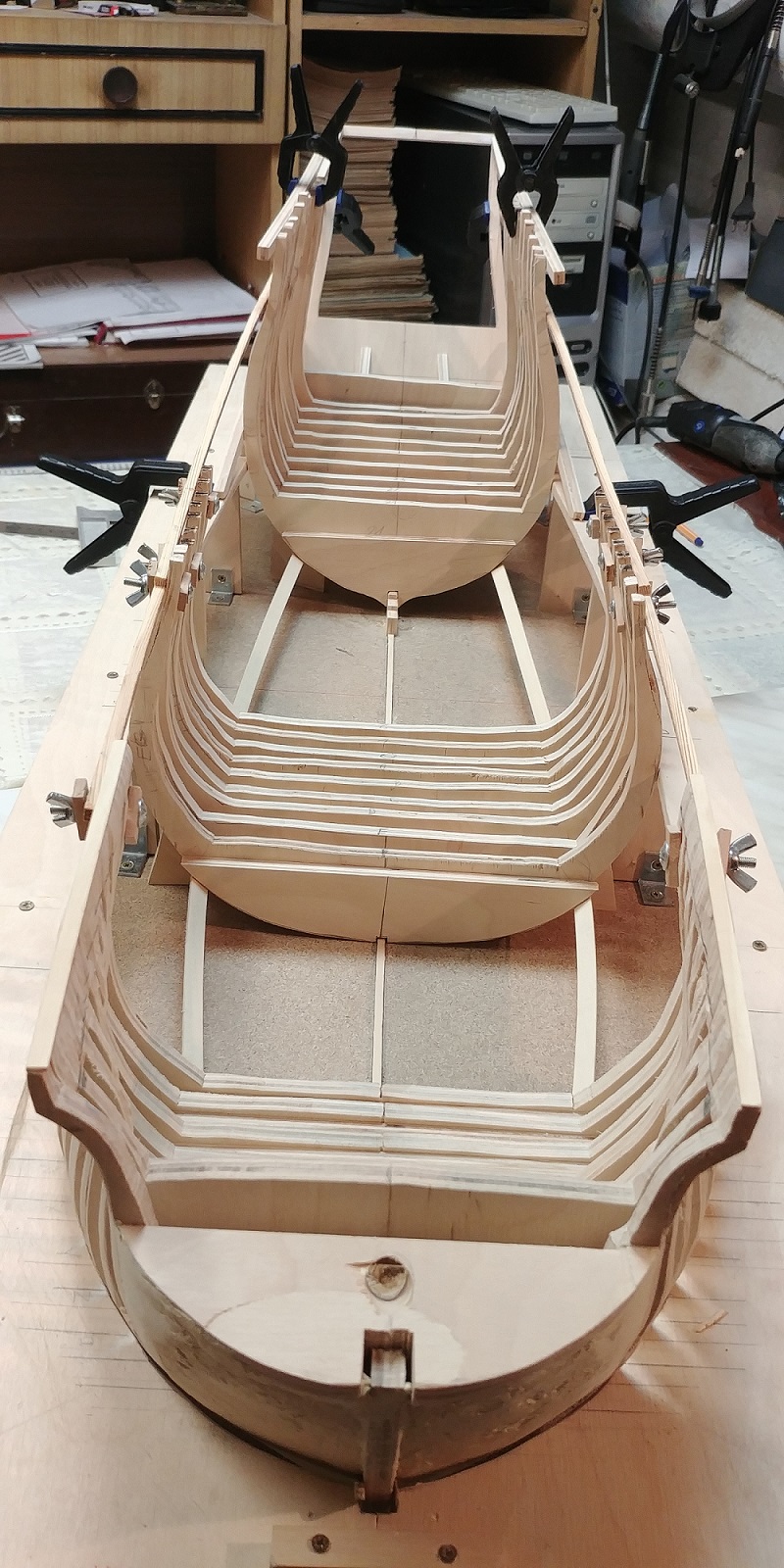

Drugie podejście do szkieletu.Pierwsze poszło w piec.Robię po swojemu.Wzmocniłem wręgi,dodatkowe listwy pomocnicze ułatwiają montaż i klejenie.Model jest duży to i bryła szkieletu musi być dość mocna.Oczywiście parametry zewnętrzne będą zachowane.Wygląd wewnętrzny jest narazie toporny ale nie przywiązuję za bardzo do tego uwagi.Tego nie będzie widać.Po sklejeniu całości trzeba będzie obmyśleć jakieś korytko aby zabrać się za zewnętrzną kosmetykę.Ale to już przyjdzie walec i wyrówna... ;)

Pozdrawiam.K.
Załączniki
Awatar użytkownika
kagra
Posty: 1063
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: kagra »

Witam

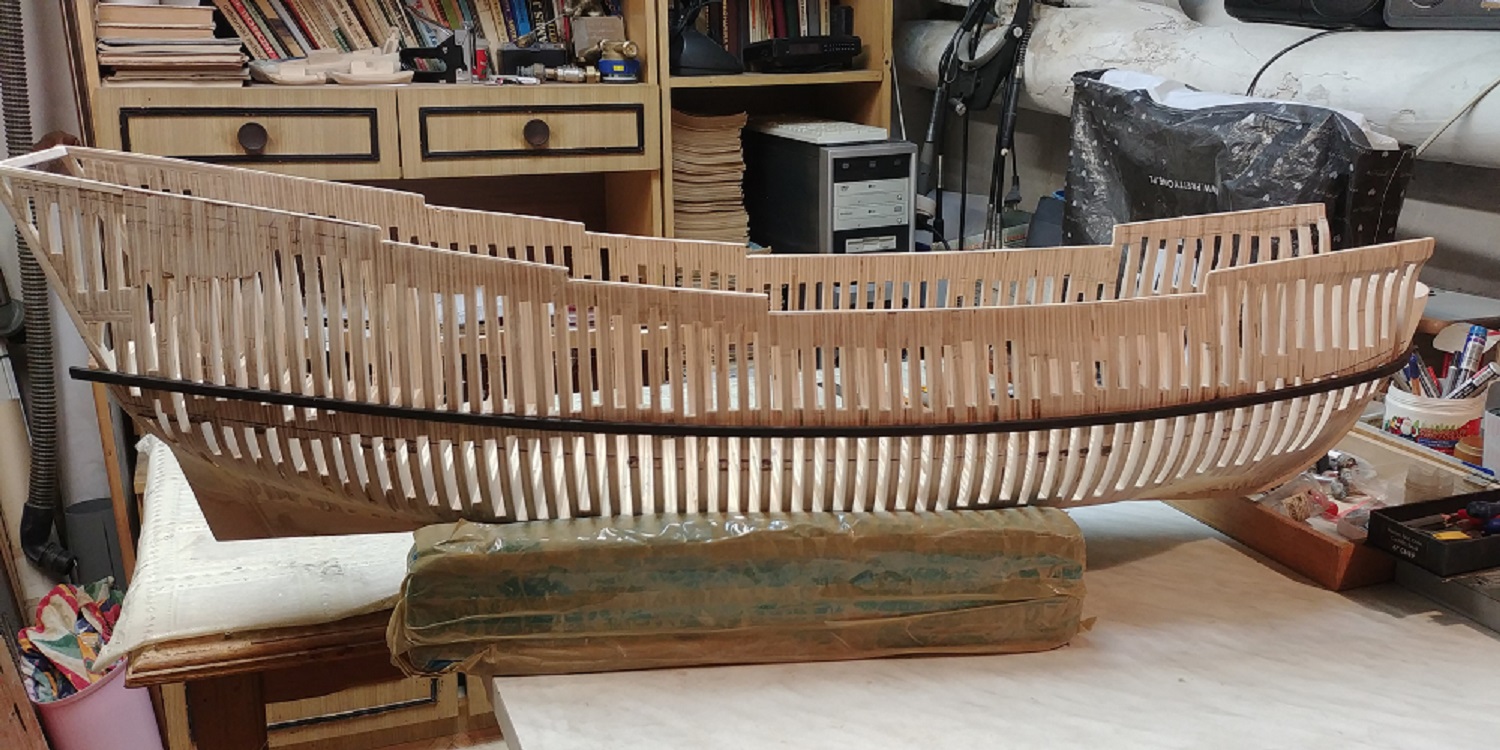

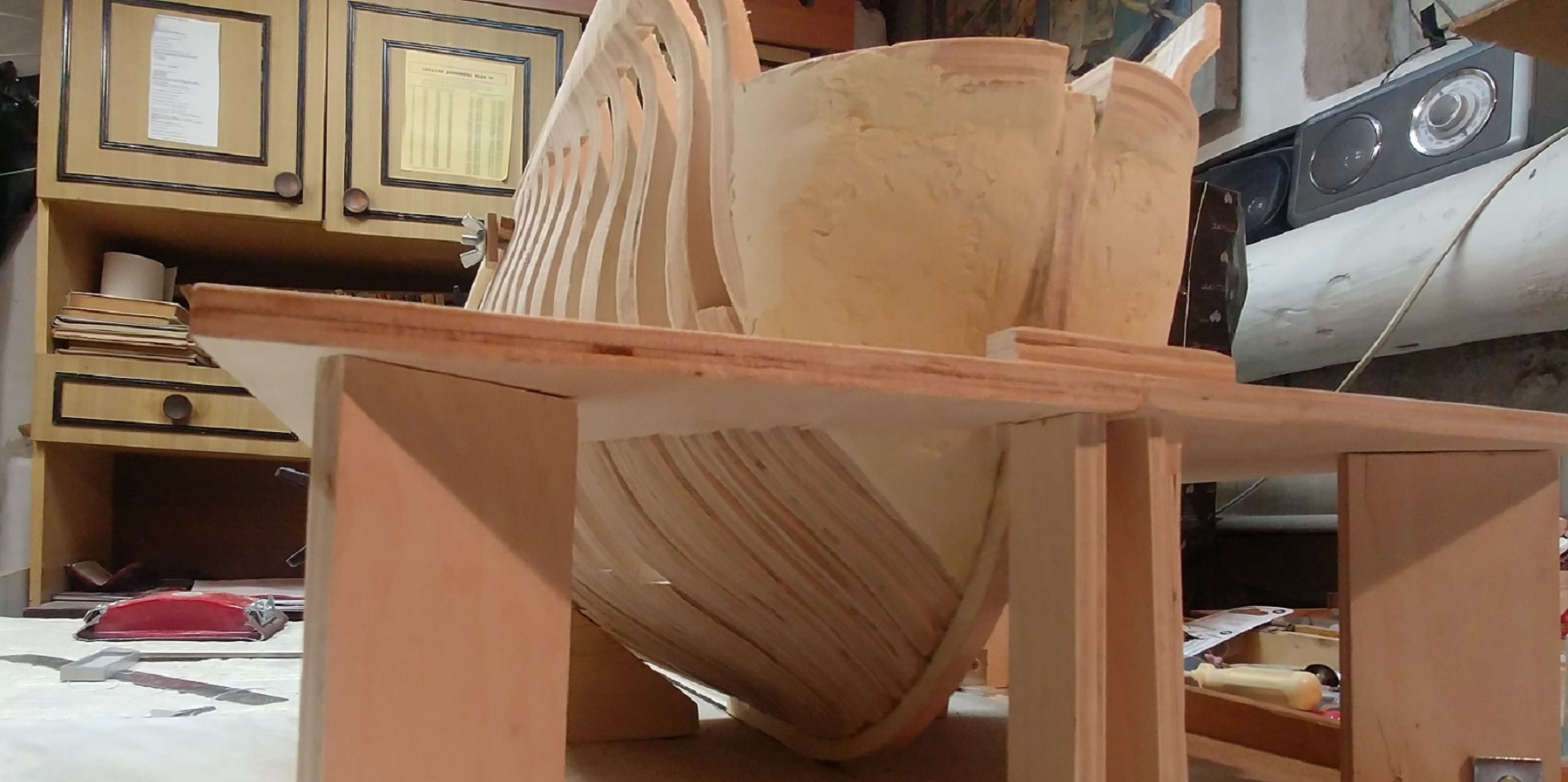

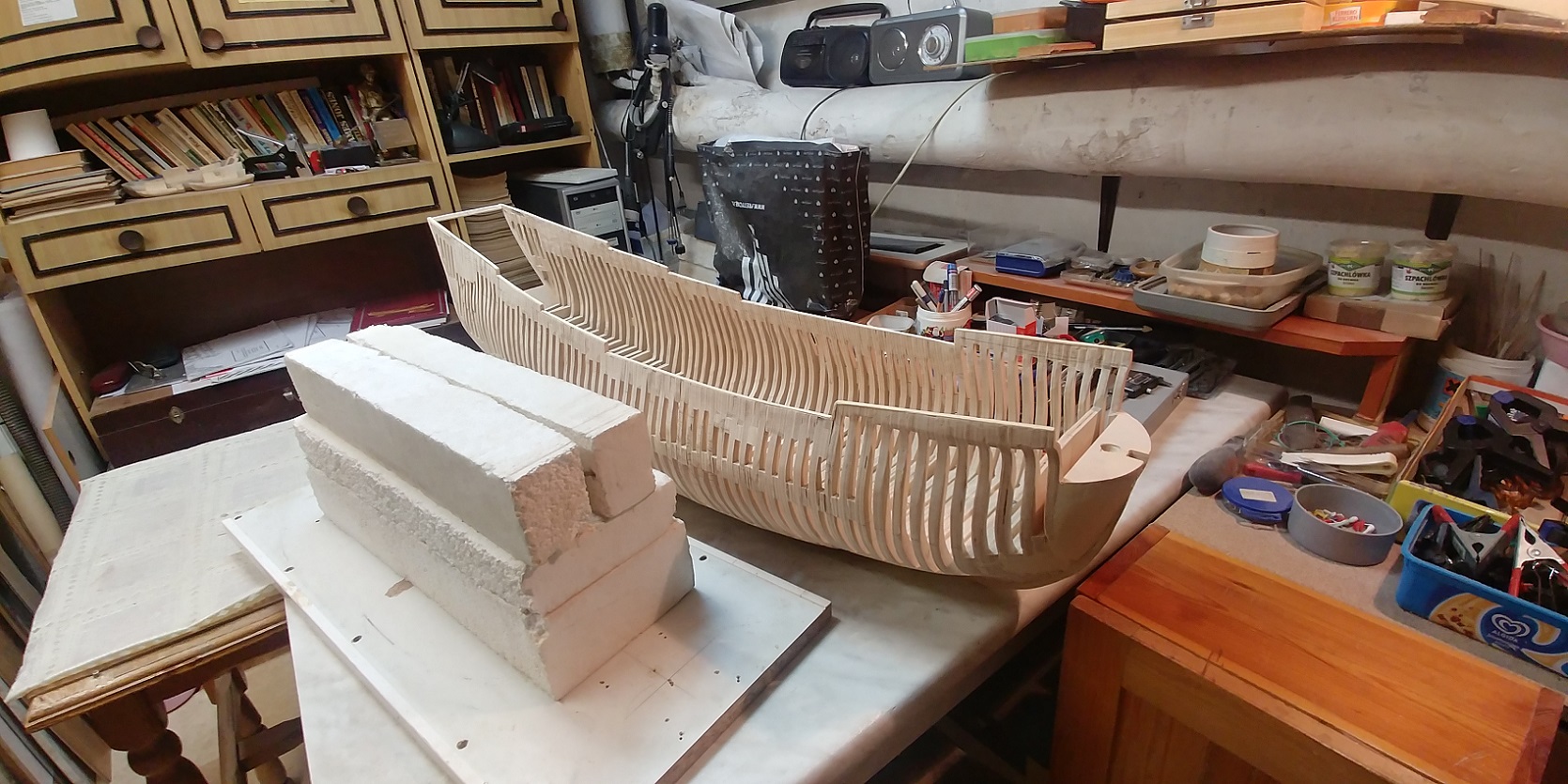

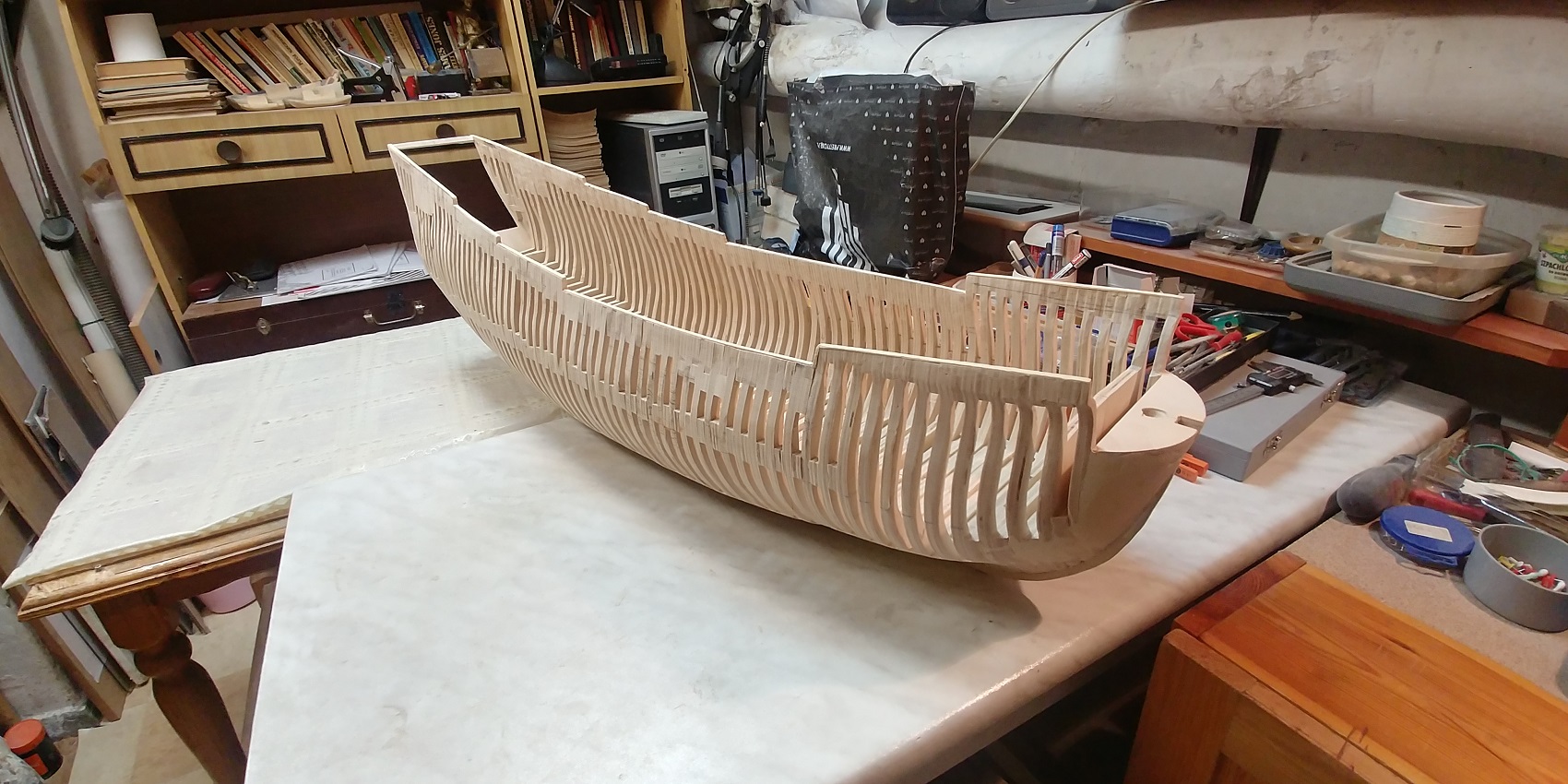

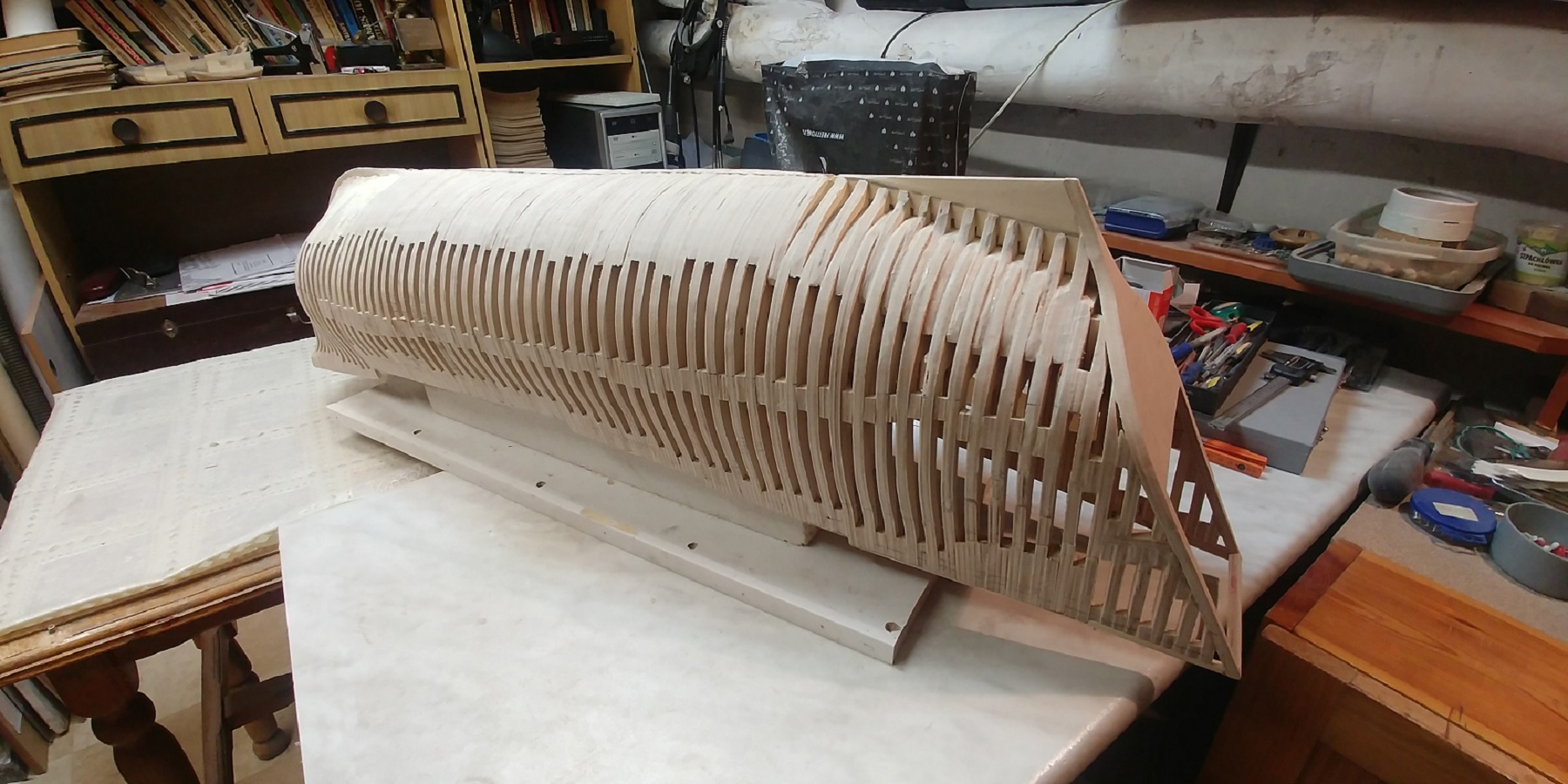

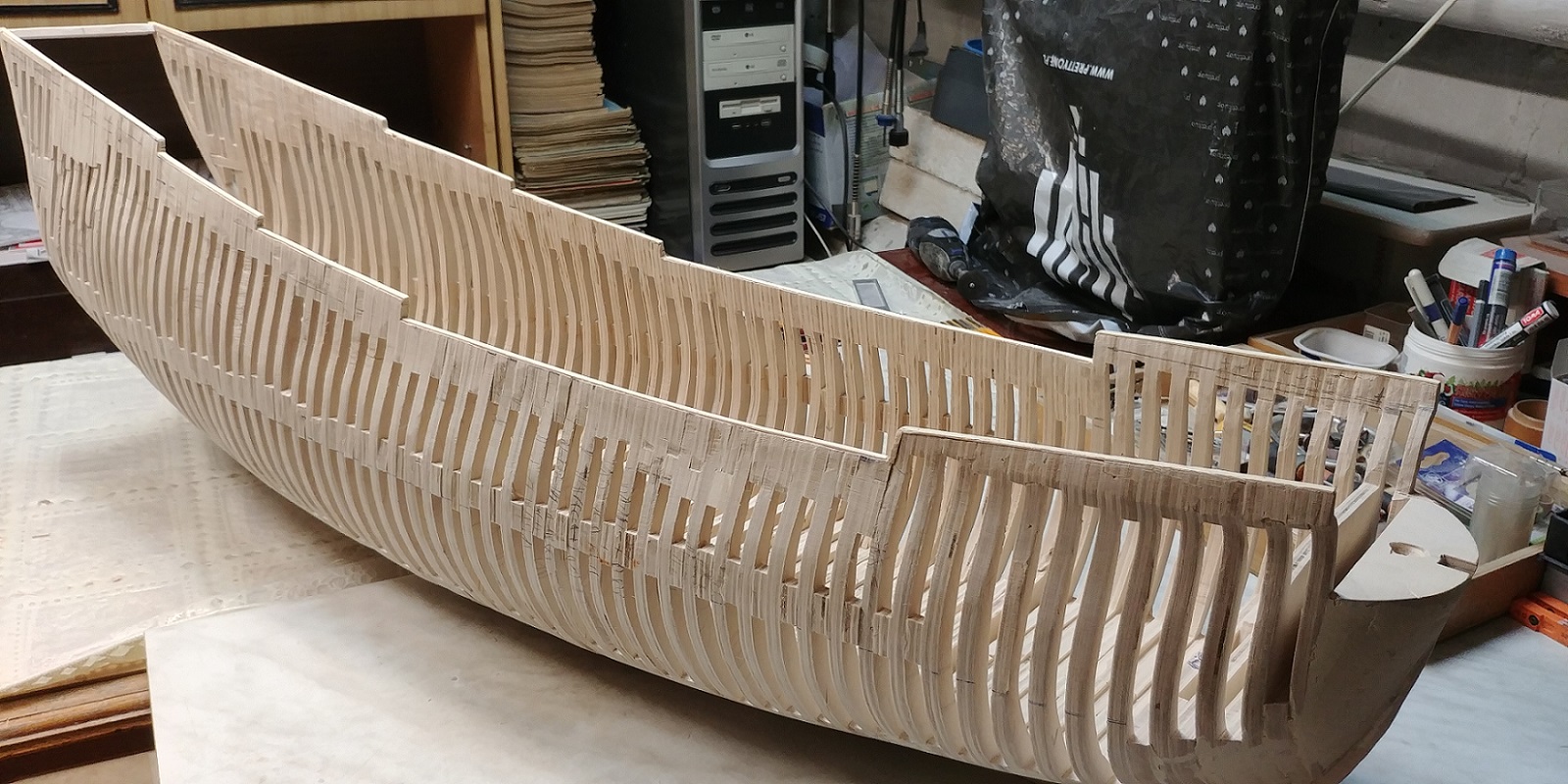

Osesek-sassek opuścił kołyskę.Zabieram się za szlif zewnętrzny.Do tego celu pokleiłem kawałki styropianu i na tej to kobyłce :) szlifowanie będzie ułatwione.
Pozdrawiam.Kazimierz.
Załączniki
20200228_150059_HDR d.jpg
20200228_145927_HDR c.jpg
20200228_144048_HDR a.jpg
Awatar użytkownika
kagra
Posty: 1063
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: kagra »

Witam.

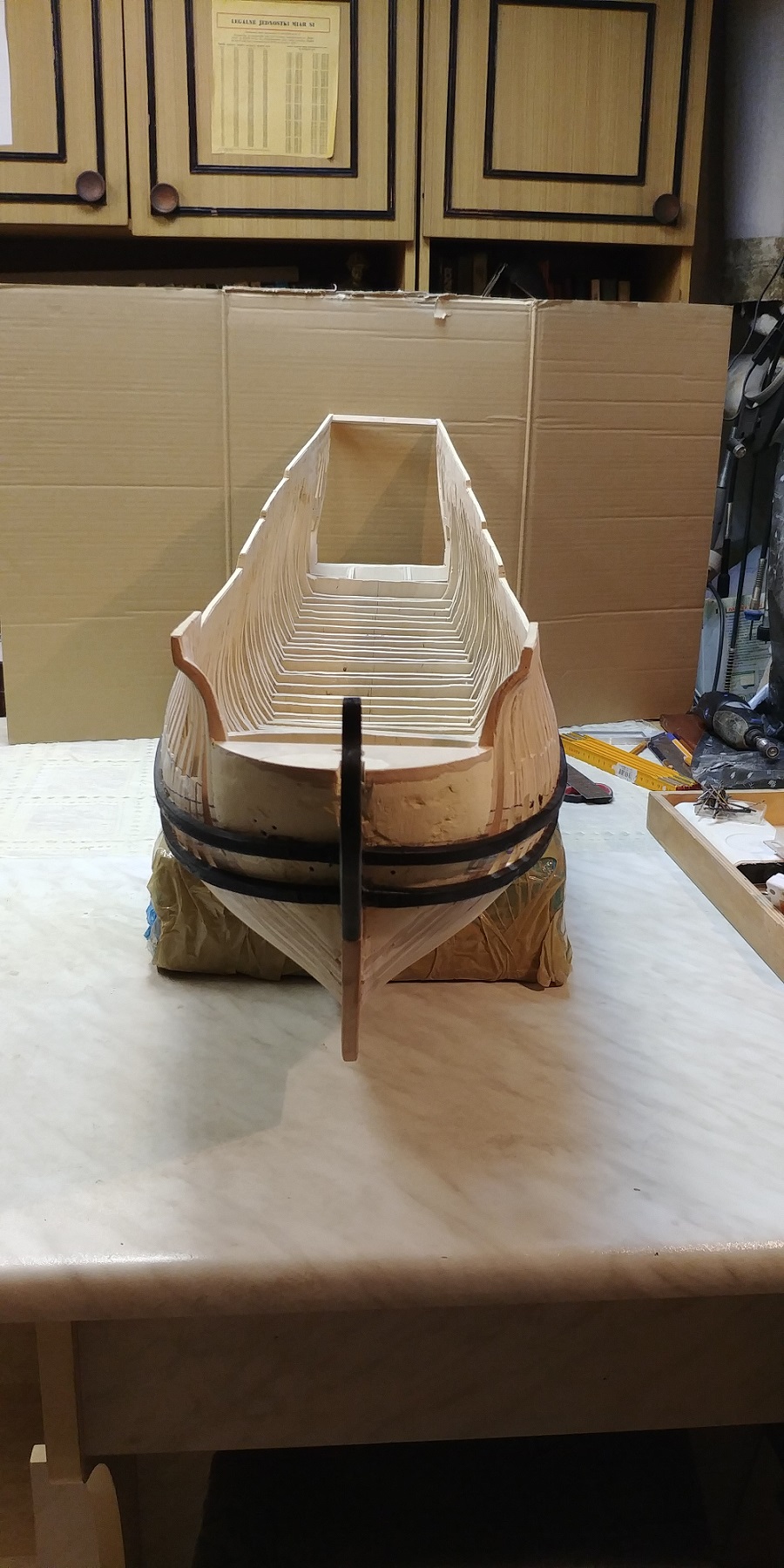

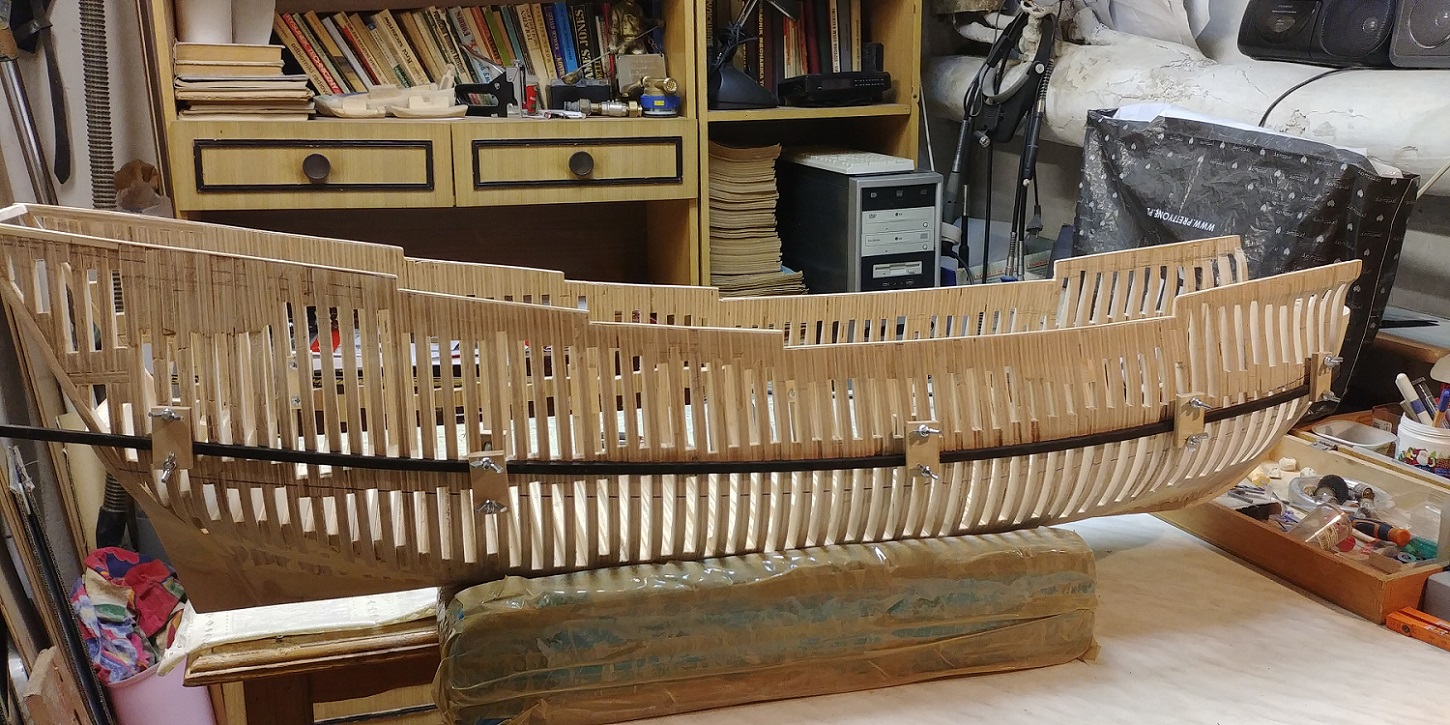

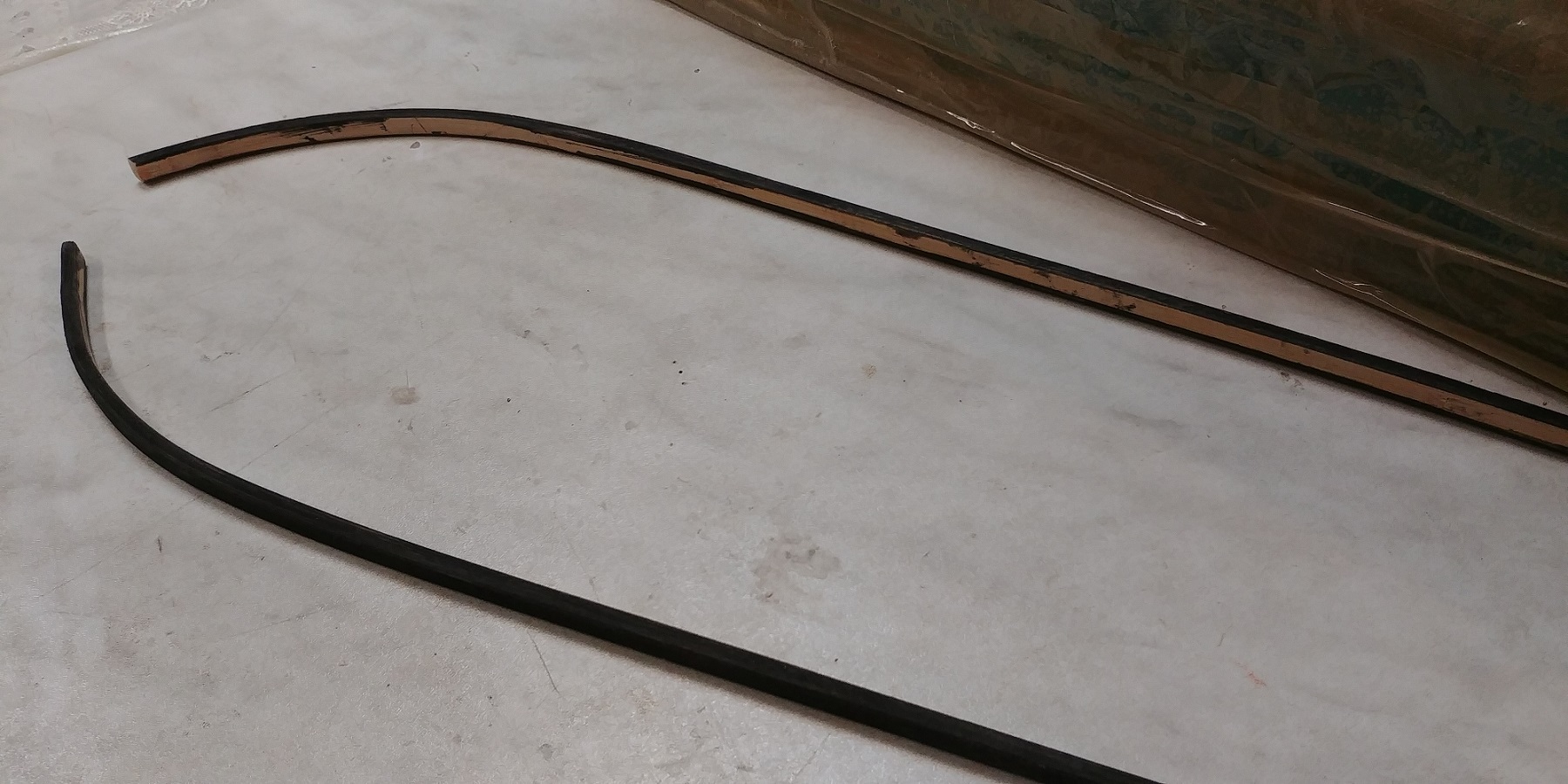

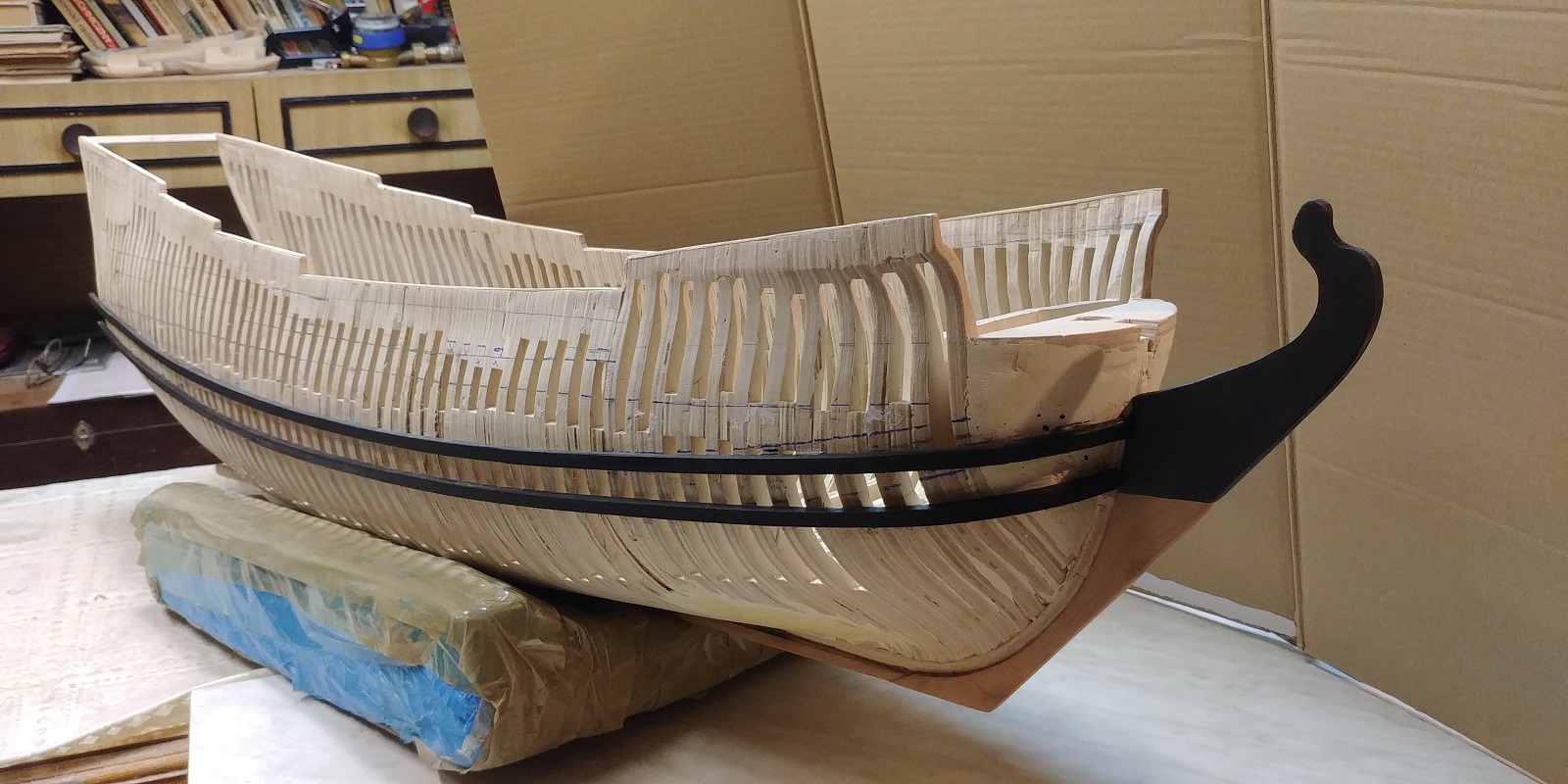

Odbojnice dość grube wygięte we wrzątku.Na dziobie przykręcone na dwa wkręty.Jeszcze będą dwie takie same.Rufa wyprofilowana.
Pozdrawiam.K.
Załączniki
Awatar użytkownika
kagra
Posty: 1063
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: kagra »

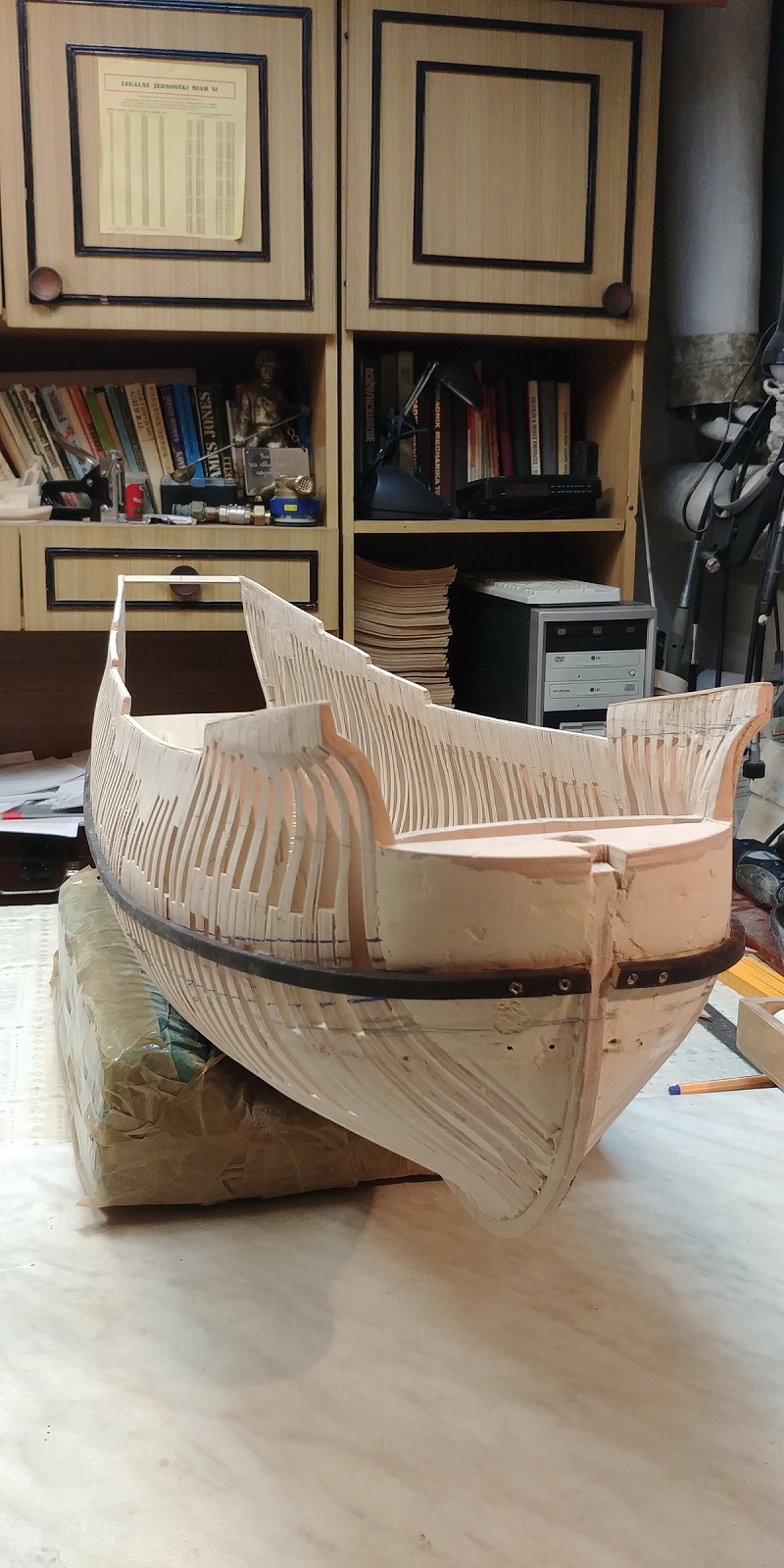

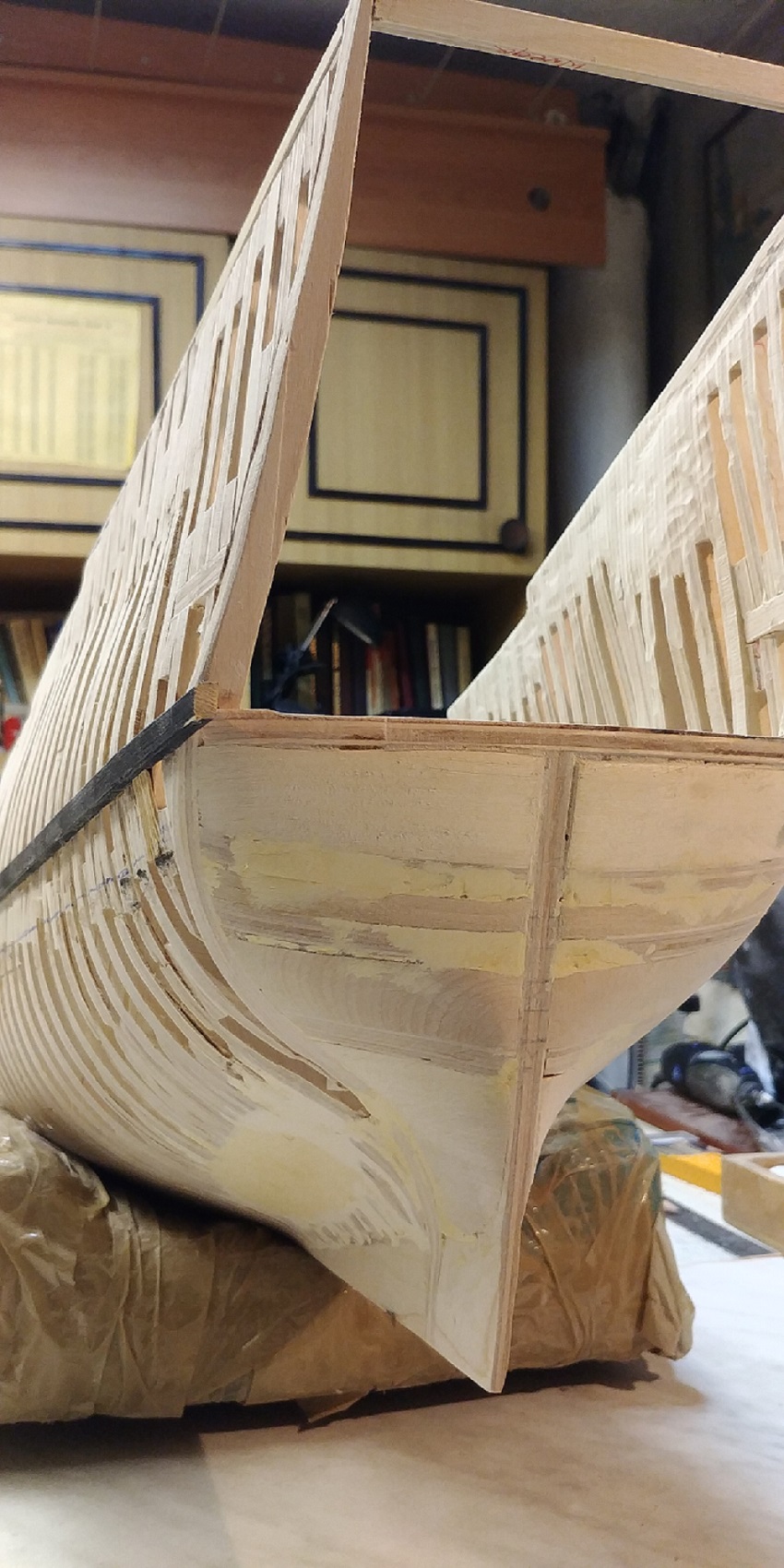

Dzióbek od czajnika ;)
Pozdrawiam.K.
Załączniki
20200311_121348_HDR b.jpg
20200311_115427_HDR a.jpg
Awatar użytkownika
ryszardw
Posty: 831
Rejestracja: 04 gru 2010, 21:56

Re: HMS Sussex

Post autor: ryszardw »

Ależ ty masz tempo .Pewnie więcej siedzisz w domu .Ja zresztą też .Pozdr.R
