Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

Dzisiejszy post raczej nie wnosi nic konkretnego do budowy sekcji, jedynie dokumentuje jeden z często pomijanych aspektów prac koncepcyjnych, poszukiwawczych, pomocniczych i zanim doszedłem do etapu pokazanego w poprzednim poście, porobiłem kilka prototypów dekoracji, okien lustra i "pogrzebałem" w pudełkach z pozostałościami z poprzednich modeli.

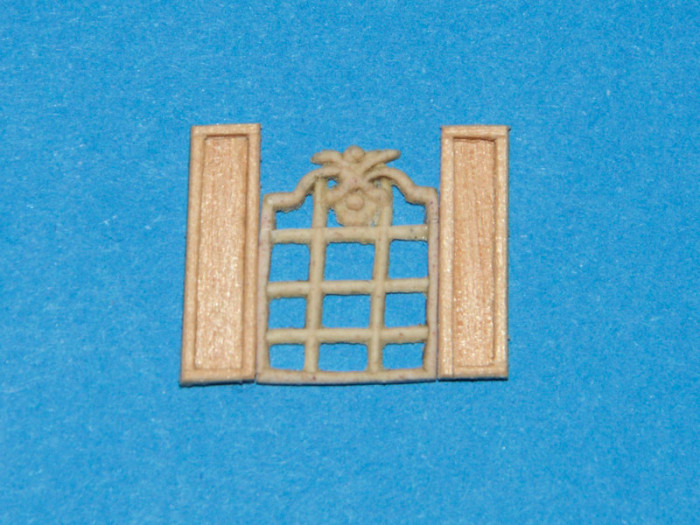

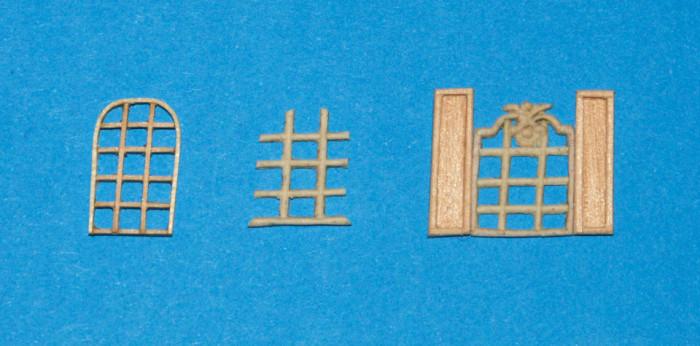

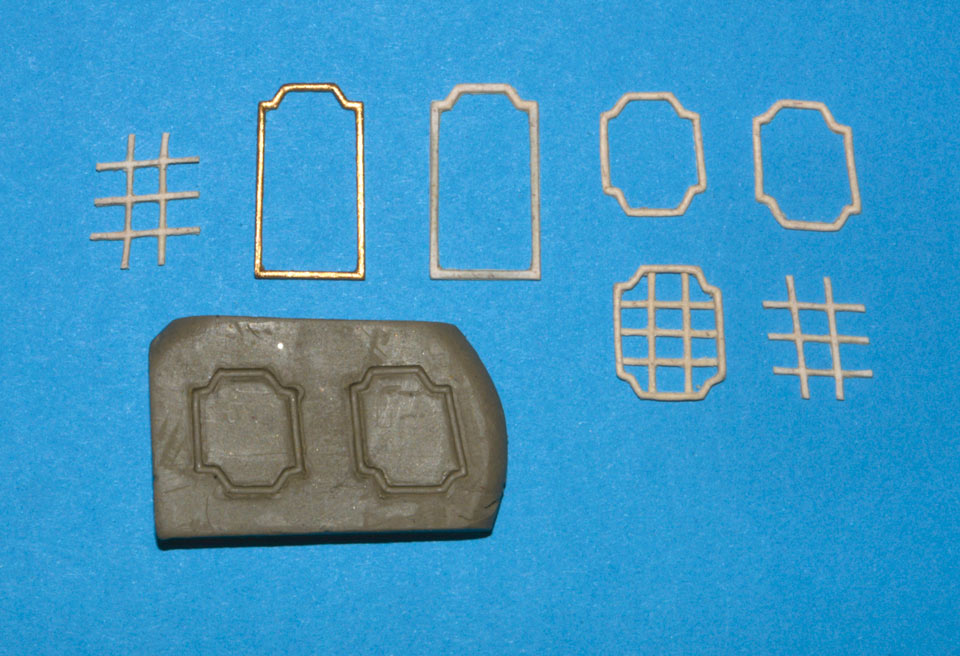

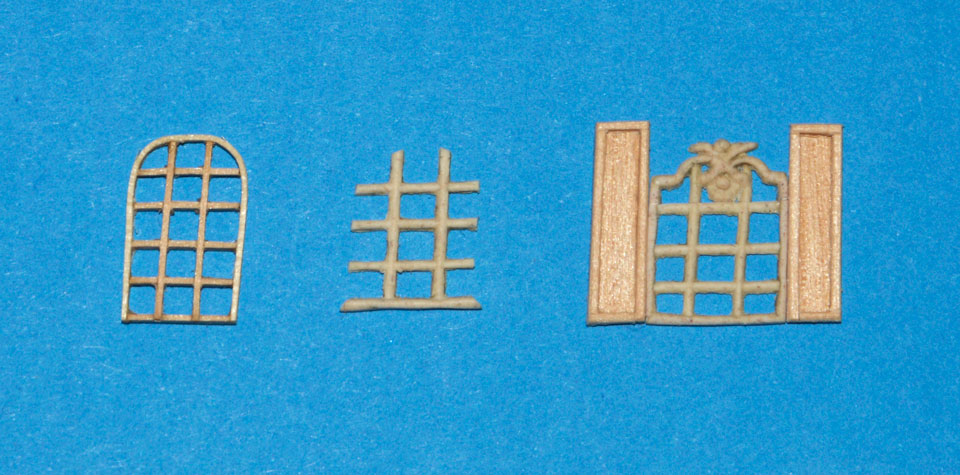

W wykonie okien szukam innego sposobu niż "tradycyjnie z forniru". Najpierw zrobiłem odlew samej kratownicy, następnie kratownicy ze zdobnym obramowaniem i pierwsze elementy międzyokienne.

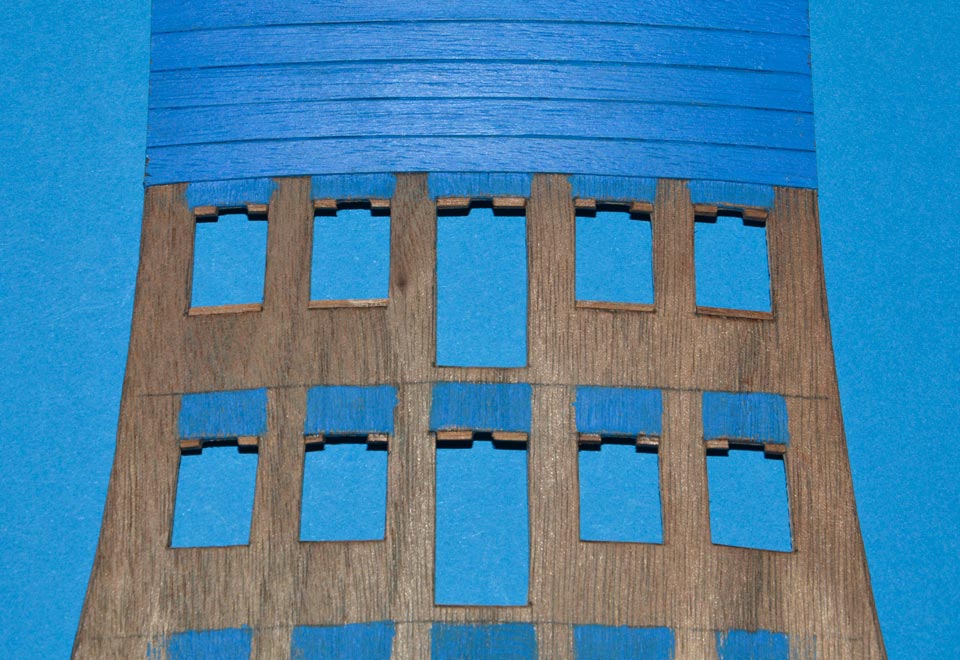

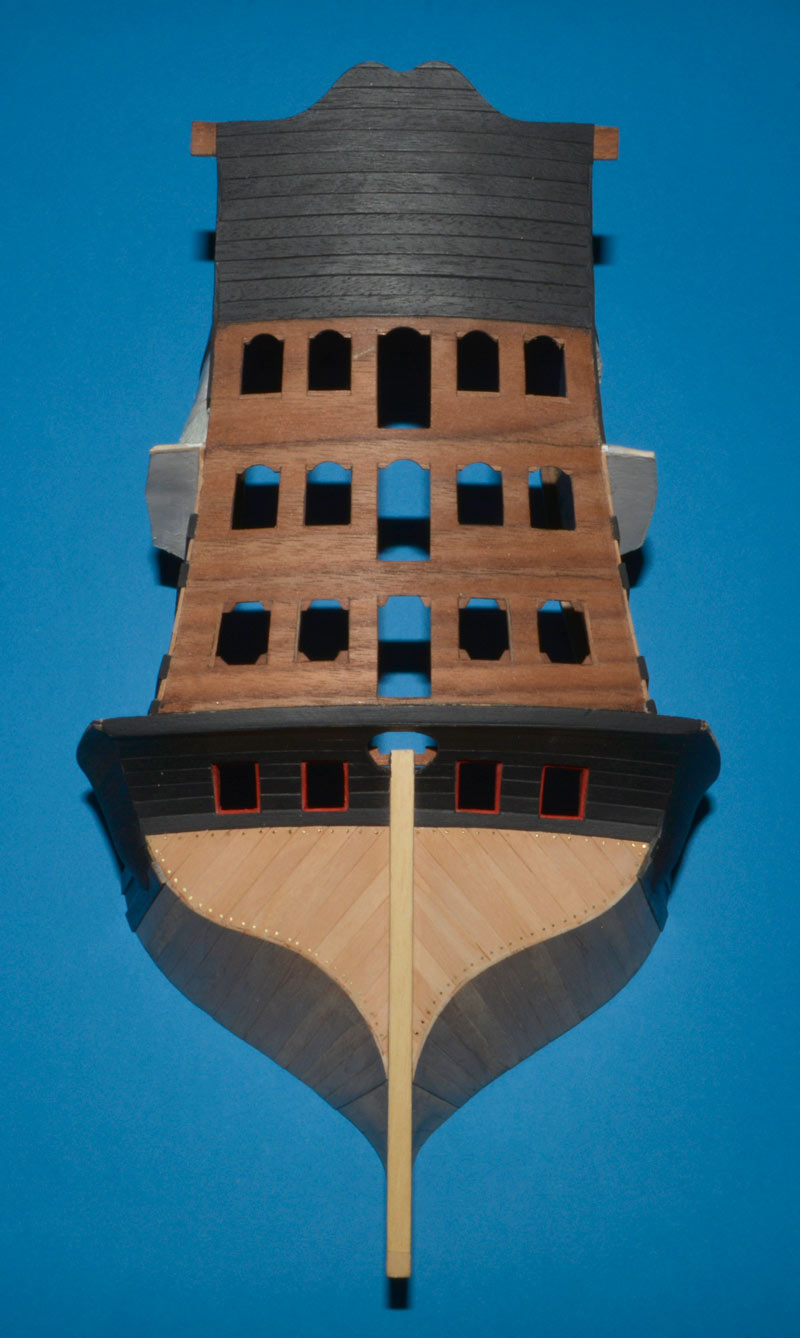

Pawęż przed korektą. Na zdjęciu widać o ile trzeba zmniejszyć światła otworów w pawęży.
Pawęż przed korektą. Na zdjęciu widać o ile trzeba zmniejszyć światła otworów w pawęży.

W pudełku znalazłem pierwowzory elementów do sekcji Ambitieux


i po małej przeróbce chyba się nadadzą do pawęży SR.

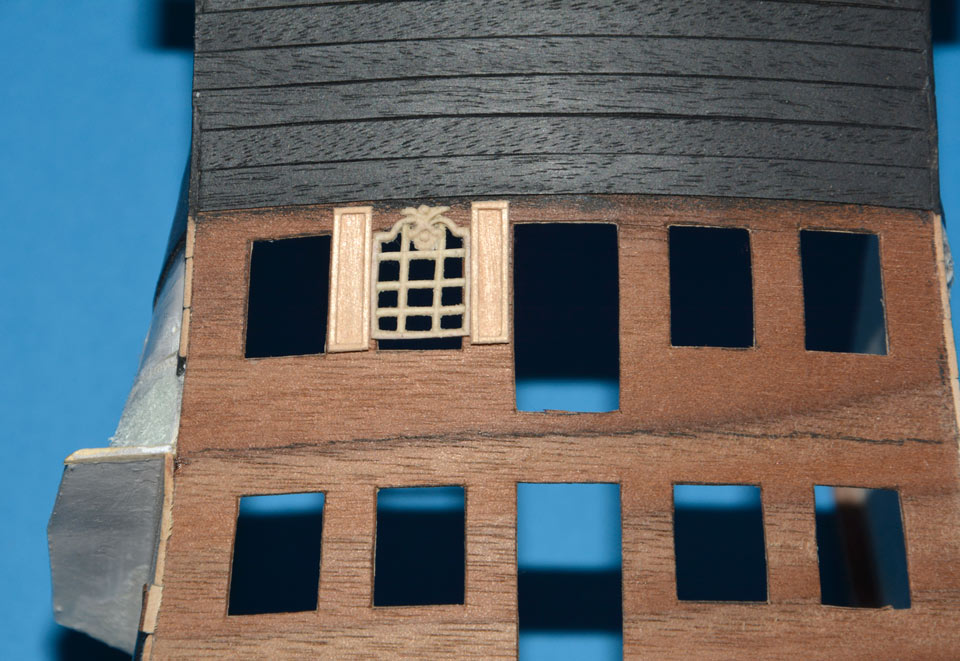

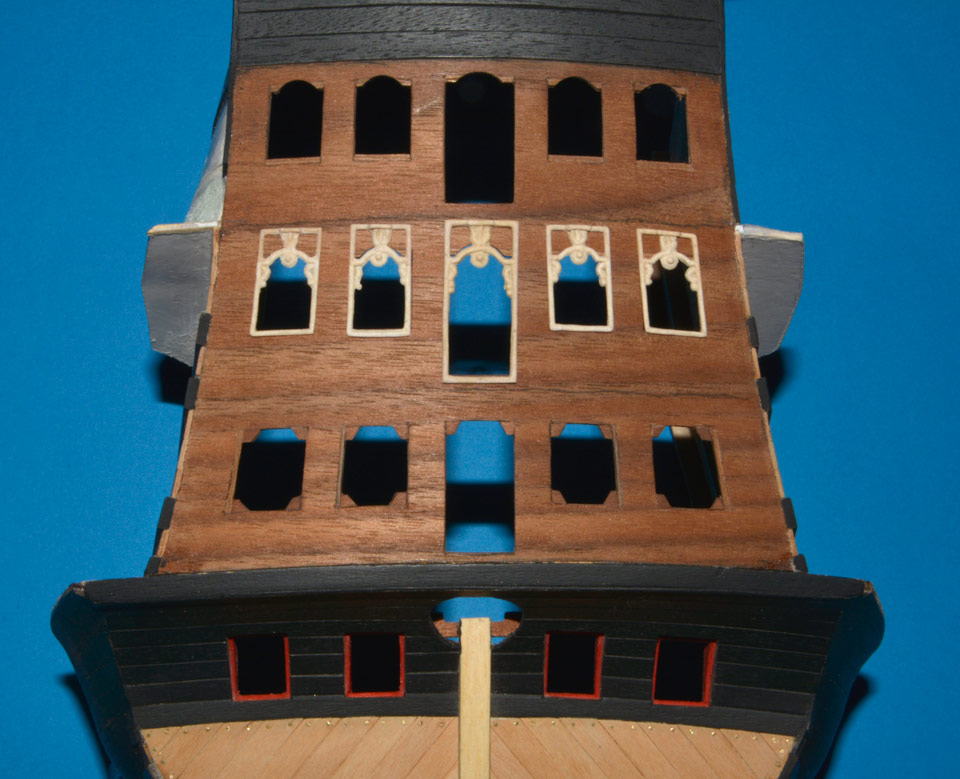

Przymiarka z nowymi i starymi elementami ozdób.

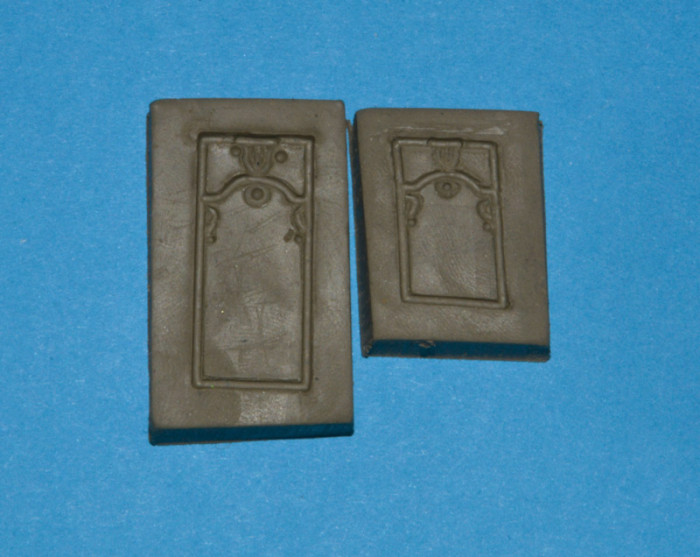

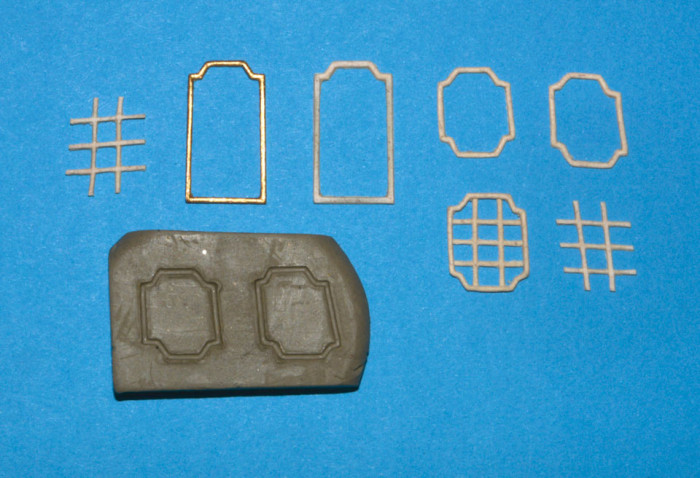

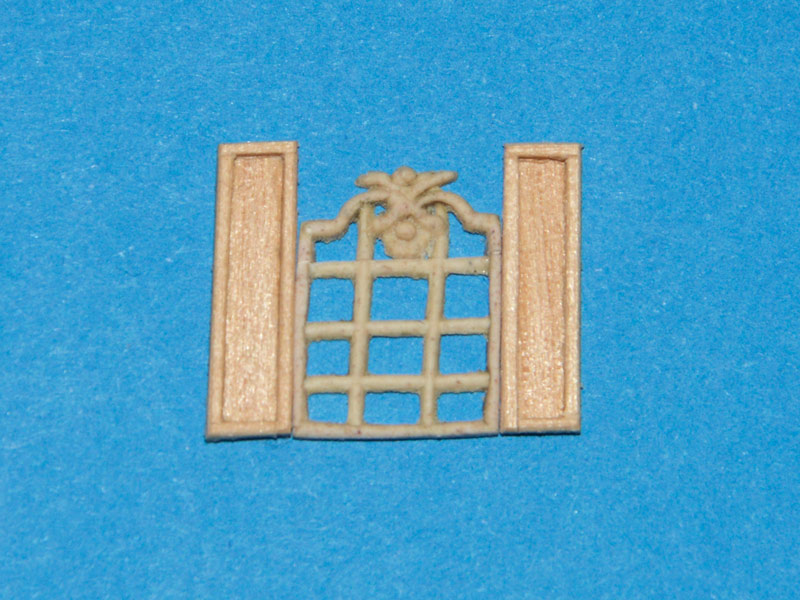

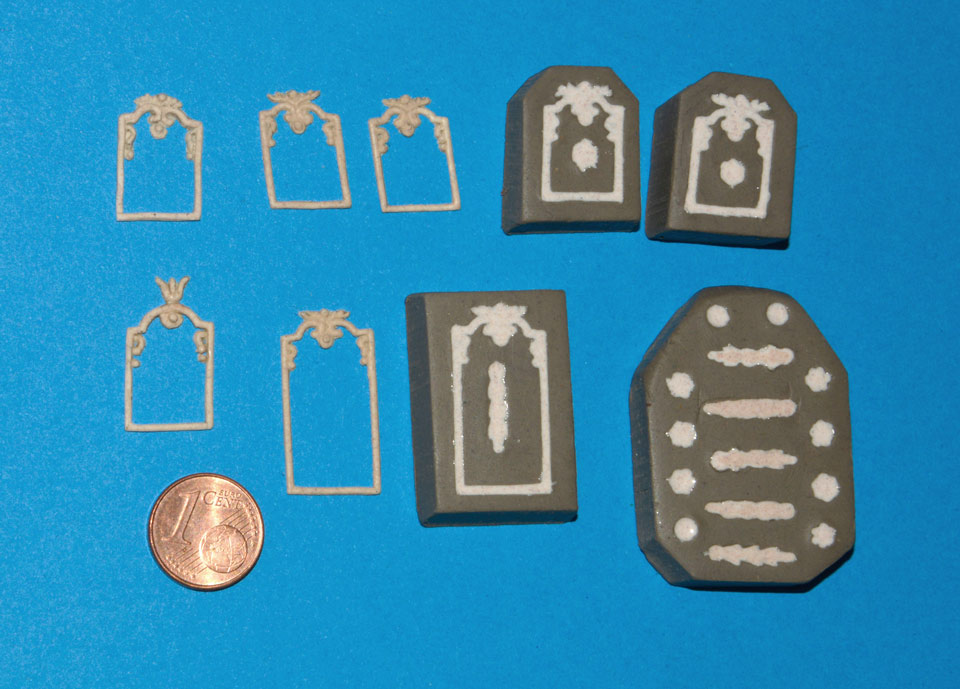

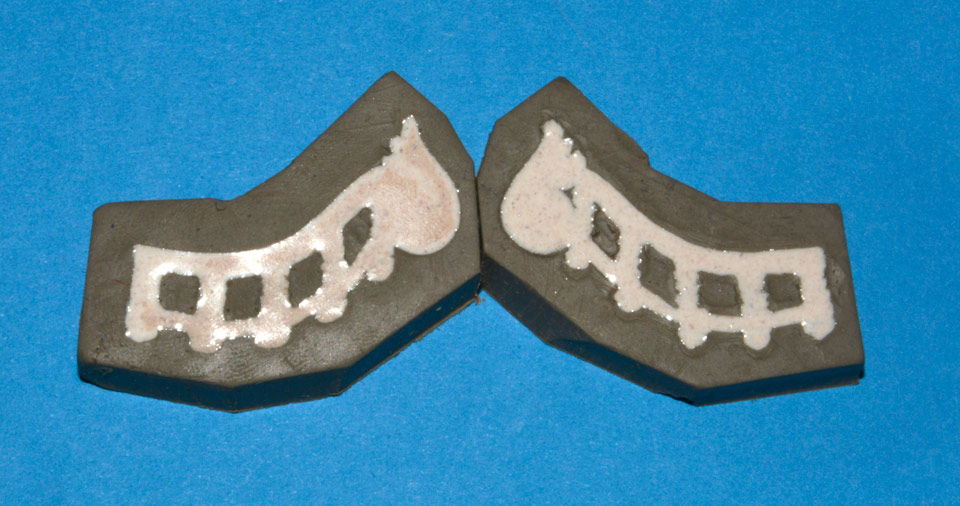

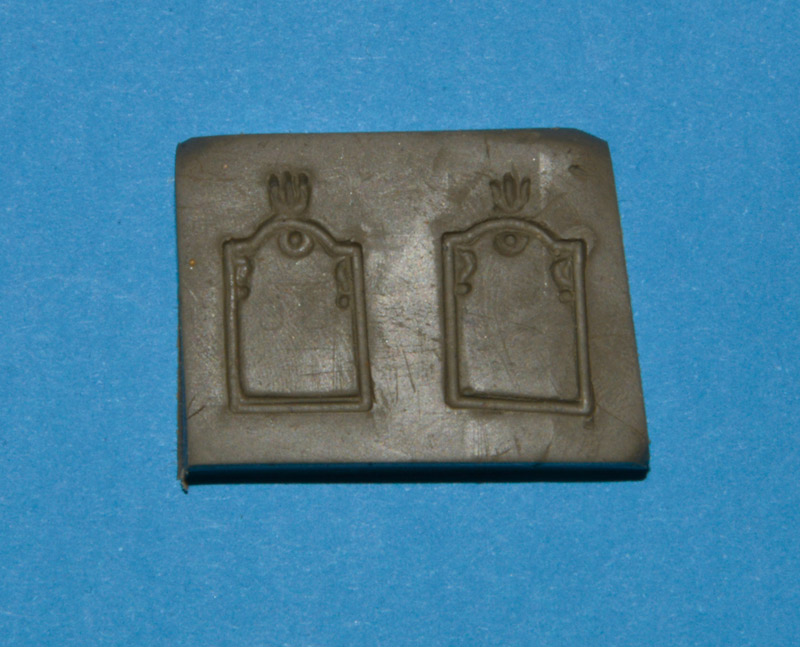

Kolejne prototypy elementów okien (rezygnuję z kratownic, przeproszę się z fornirem ;) ) robię "metodą negatywową" - przypomnę w skrócie: detal rzeźbię ("wyciskam") w plastelinie, odlewam prototyp, który "dopieszczam" do wersji mnie satysfakcjonującej ;), tenże odciskam w plastelinie i odlewam elementy końcowe.

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

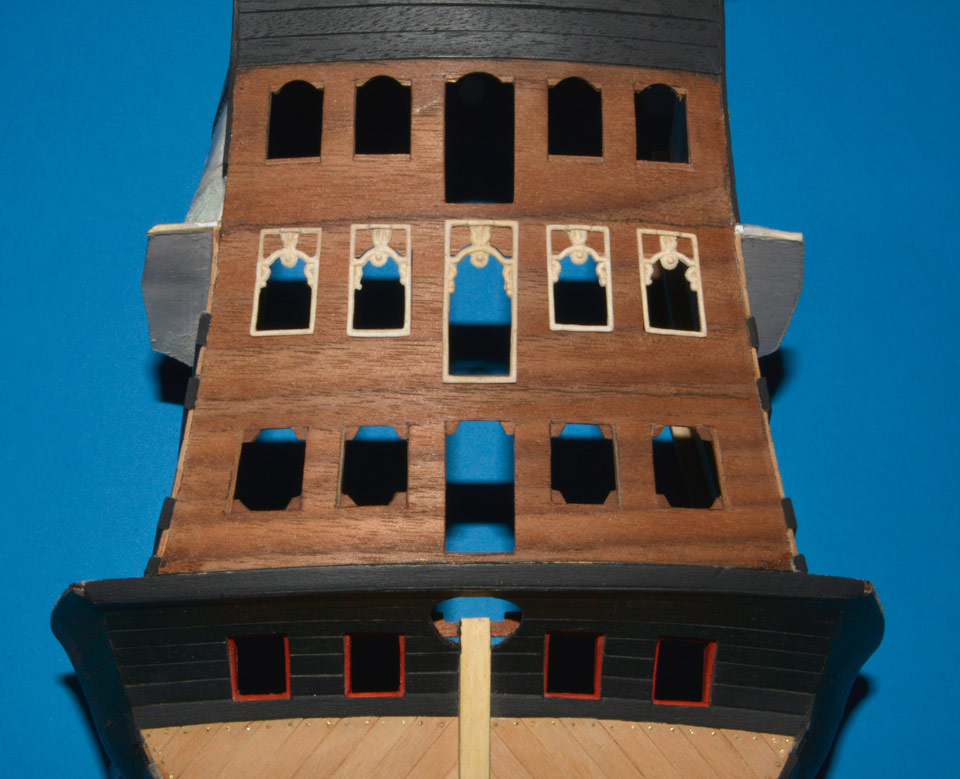

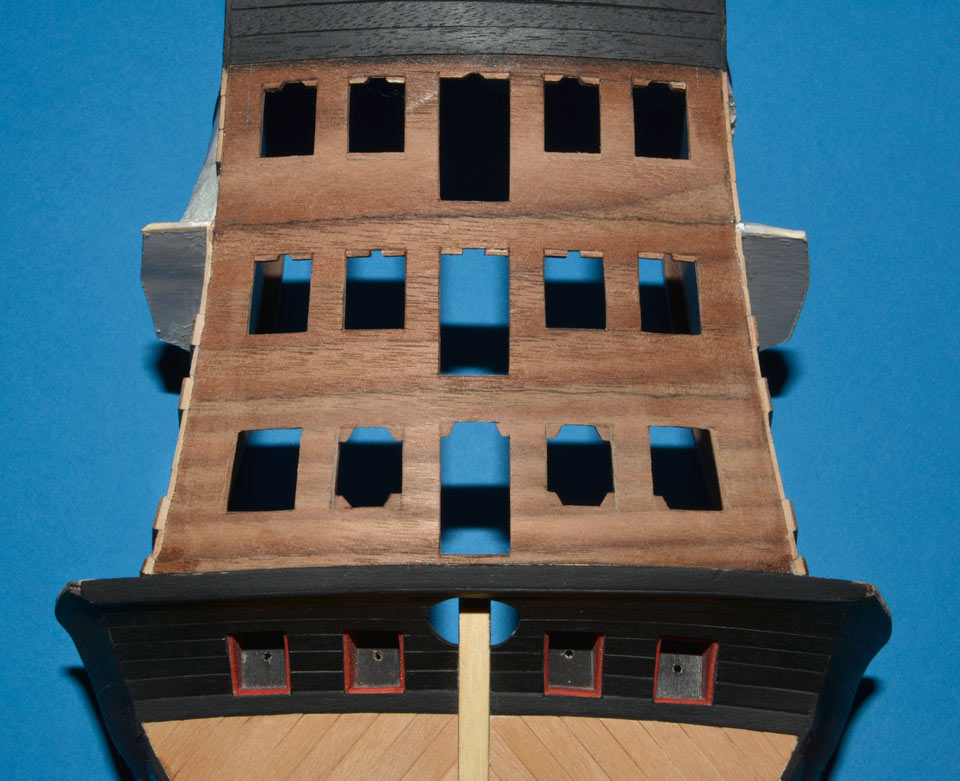

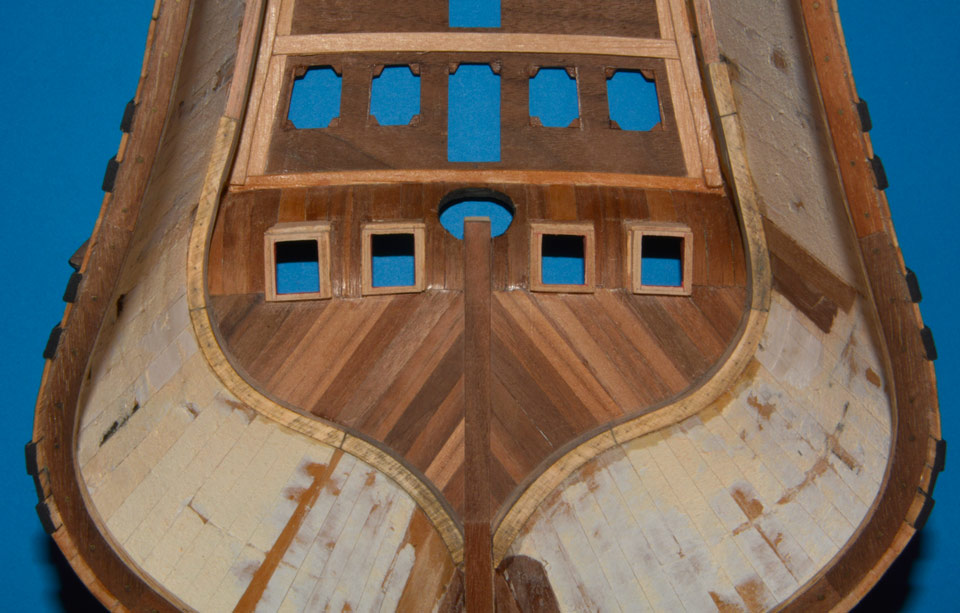

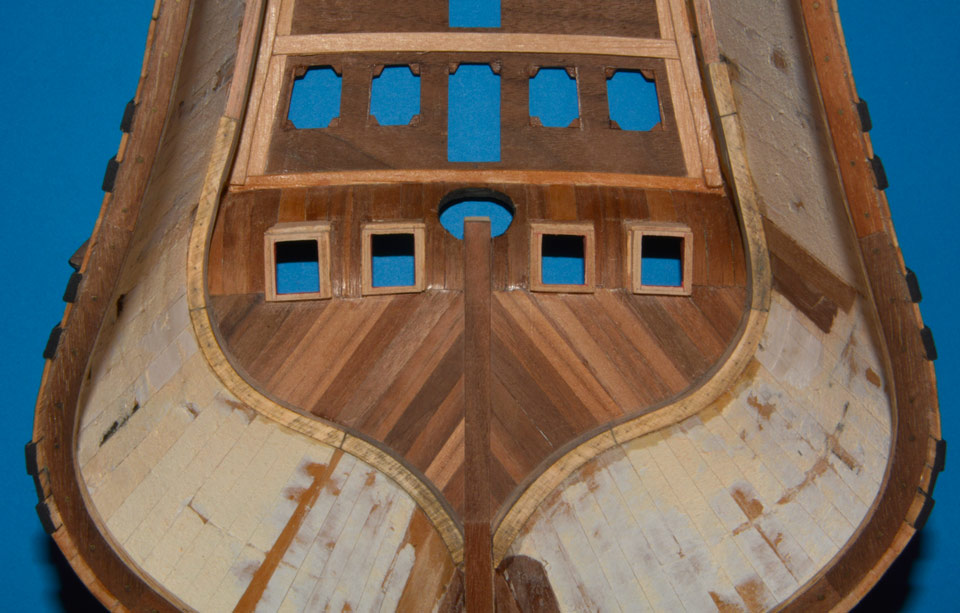

Jak w prototypie pawęży zacząłem zmniejszać światło otworów okienno-drzwiowych.

Obrazek

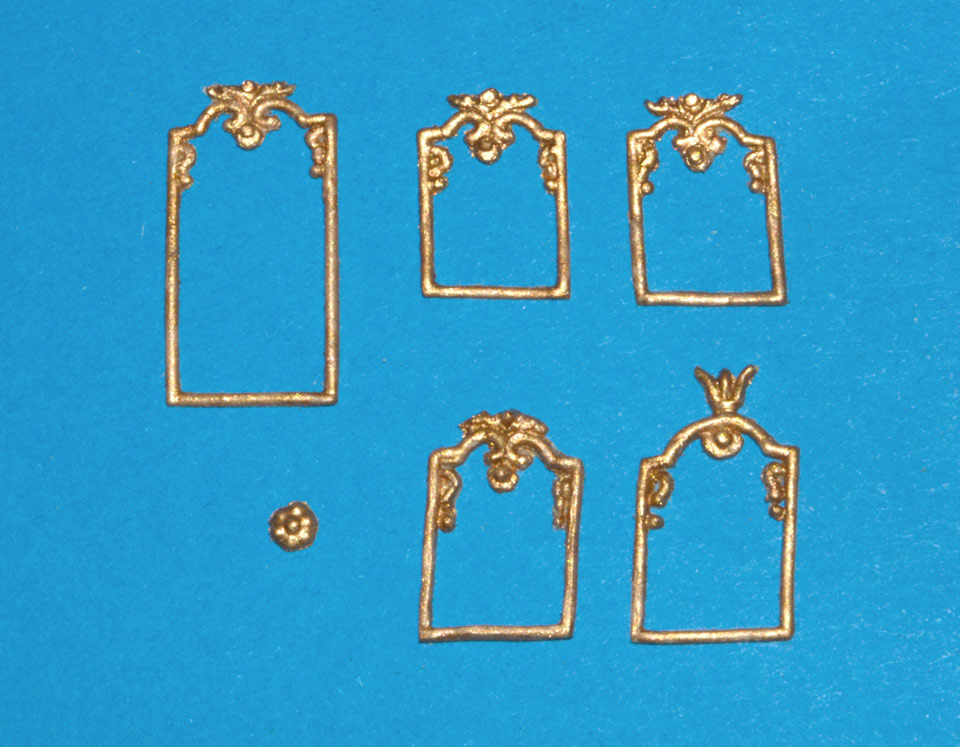

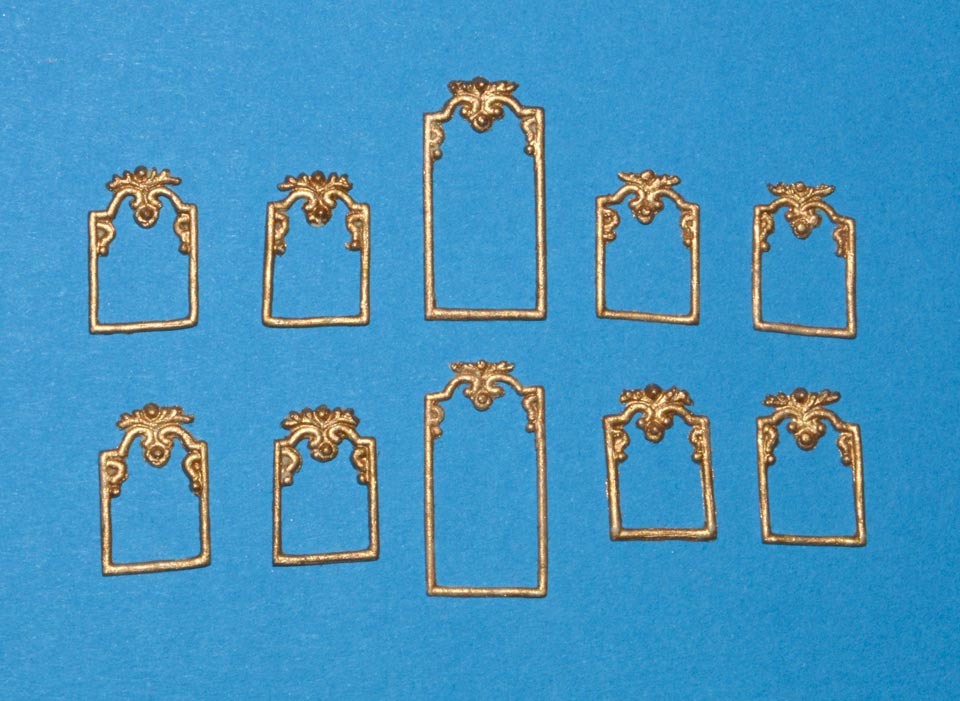

Odlewy obramowań okien i drzwi przed złoceniem pomalowałem tym razem złotym podkładem :geek: Przed złoceniem zwykle maluję czerwonym, akrylowym podkładem, jednak tutaj wykorzystałem końcówkę "złotej" w sprayu.

Obrazek

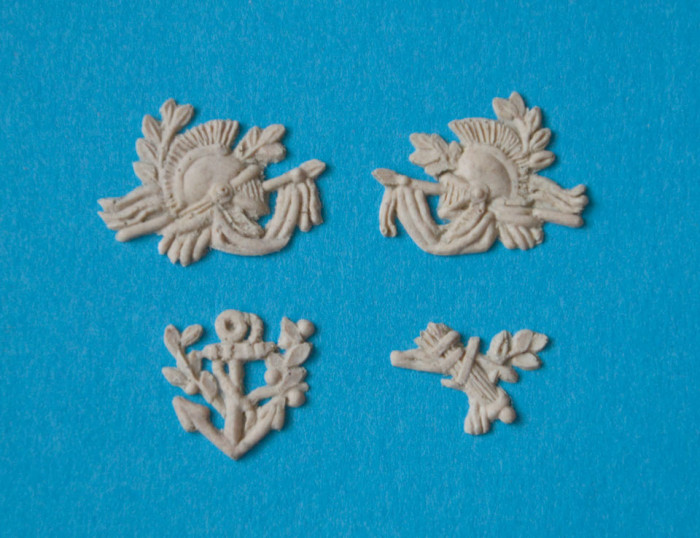

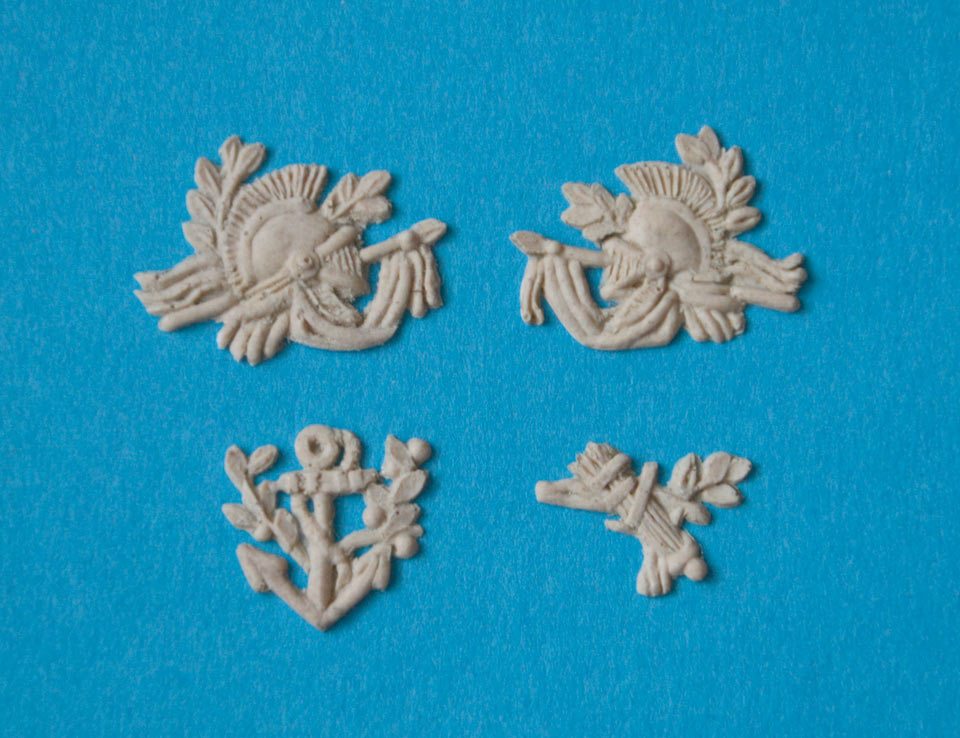

Również pomalowałem odlewy elementów dekoracyjnych, które sukcesywnie powstawały w trakcie dotychczasowych prac.

ozdoby nadburcia z wersji Beraina

ozdoby hełmu

ornamenty podpór dolnego balkonu

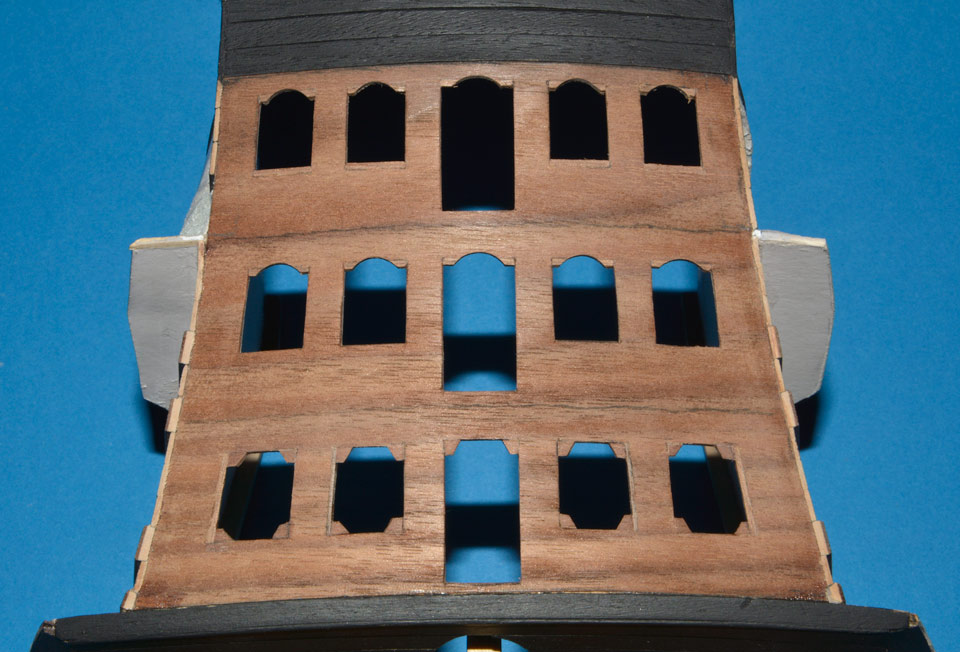

Otwory doszlifowałem do właściwego kształtu. W zasadzie lepiej byłoby to uwzględnić przy wycinaniu otworów i od razu nadać odpowiedni kształt.

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

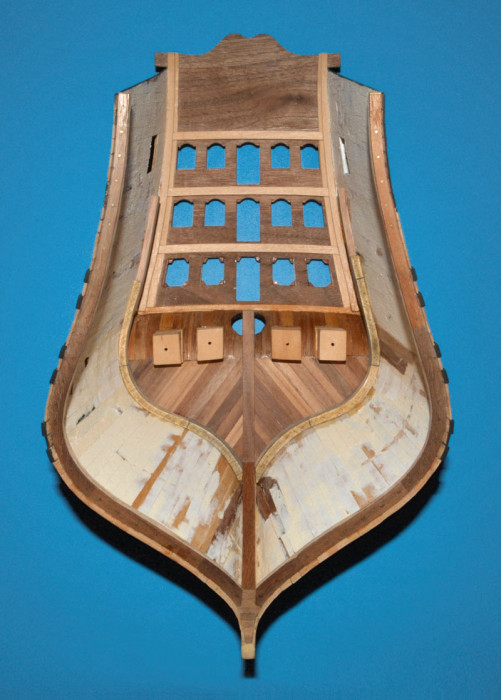

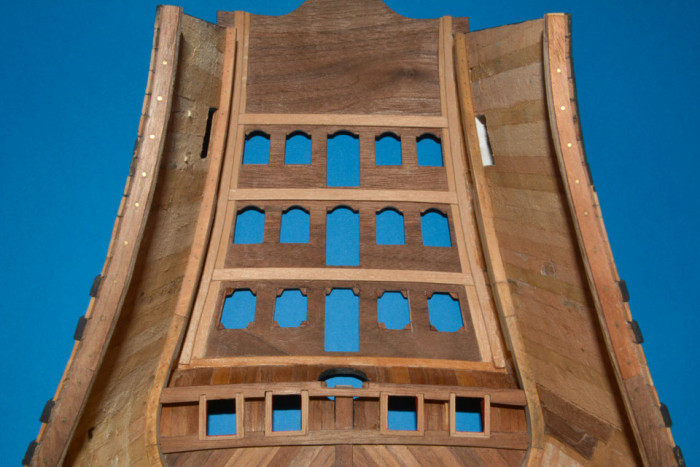

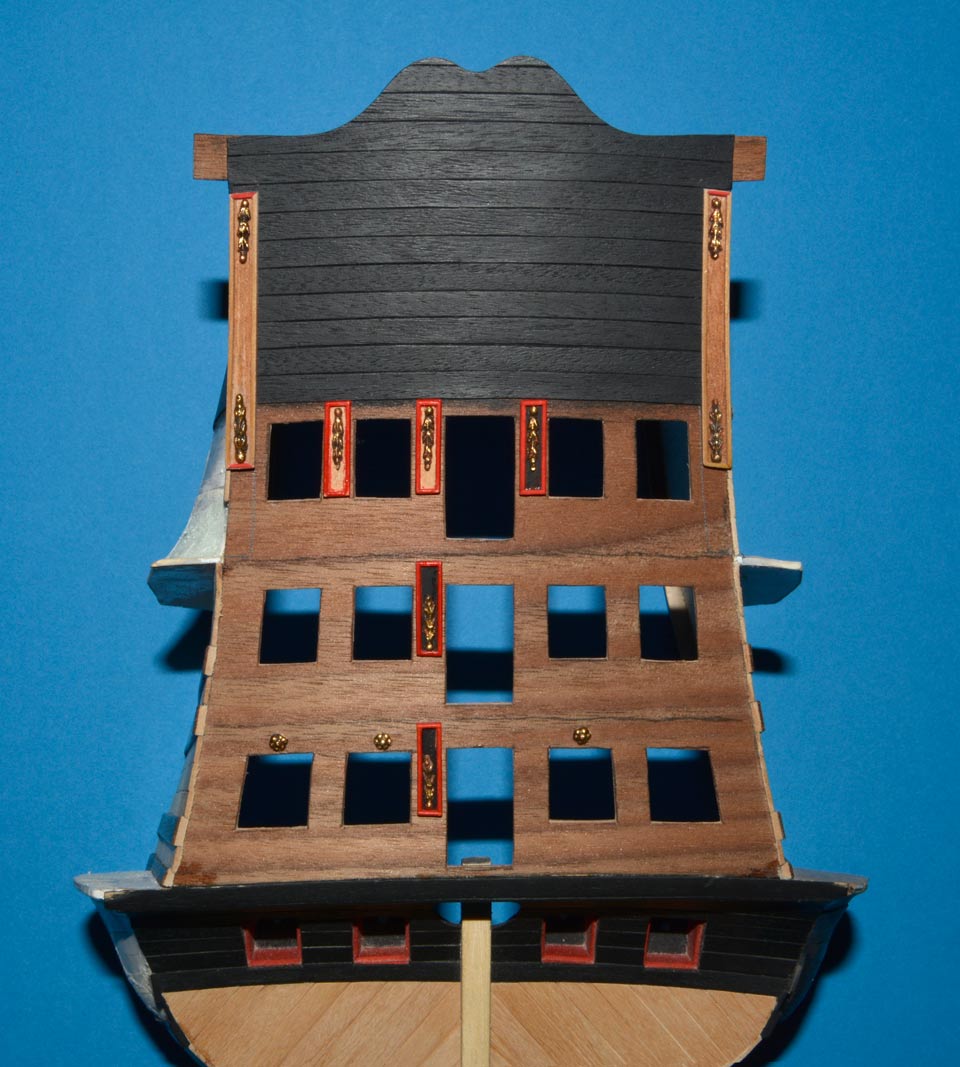

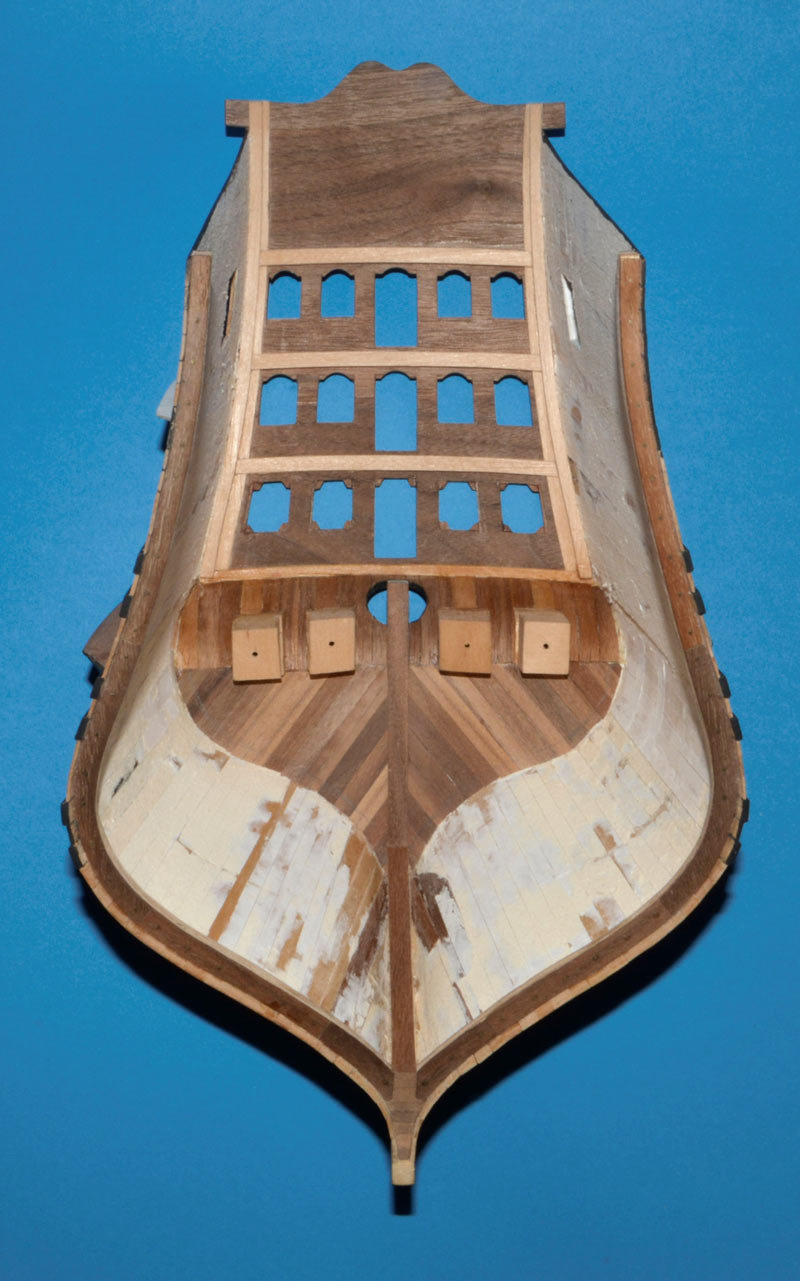

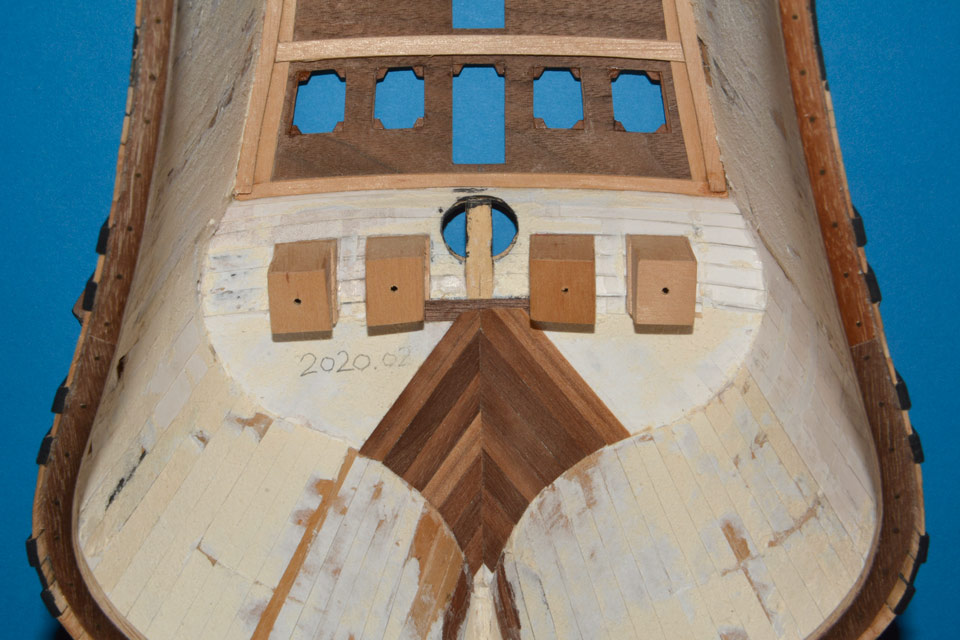

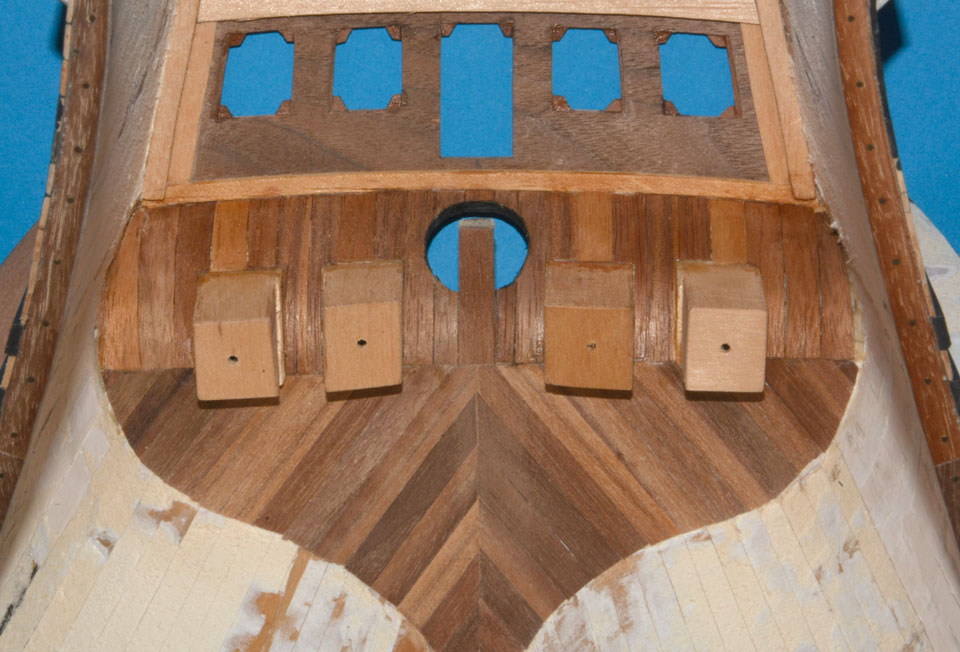

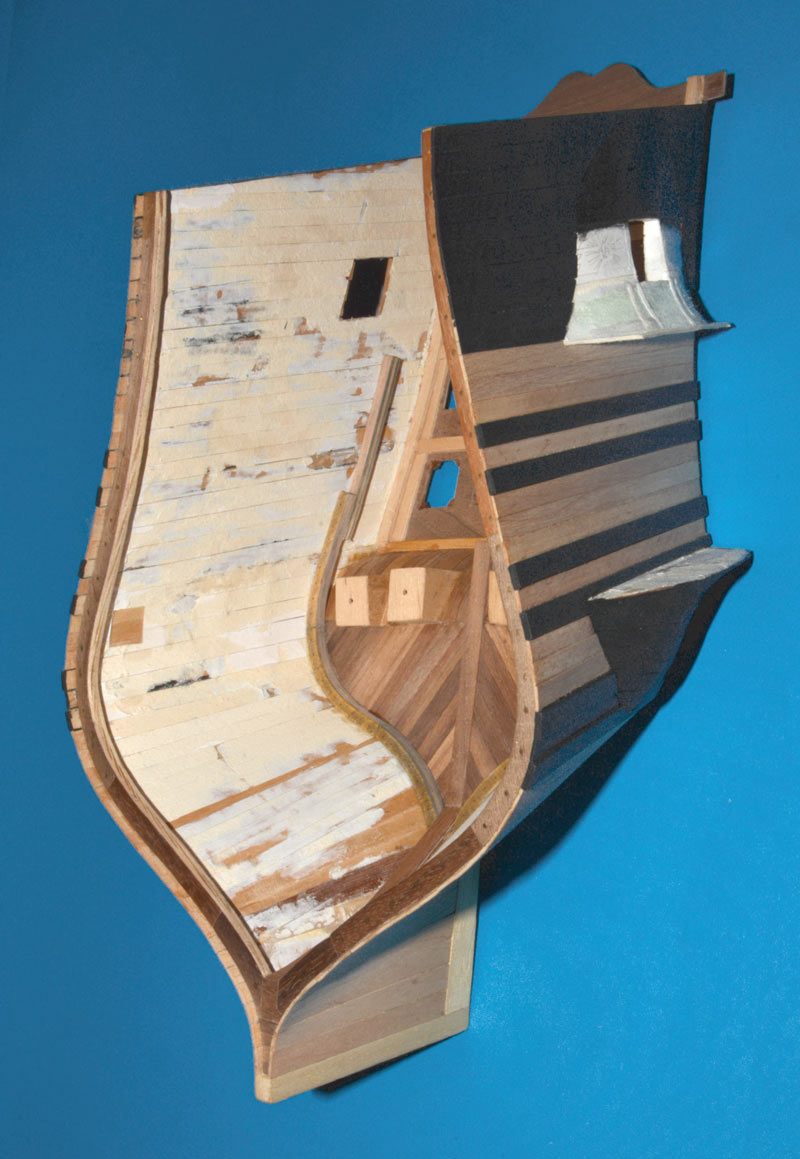

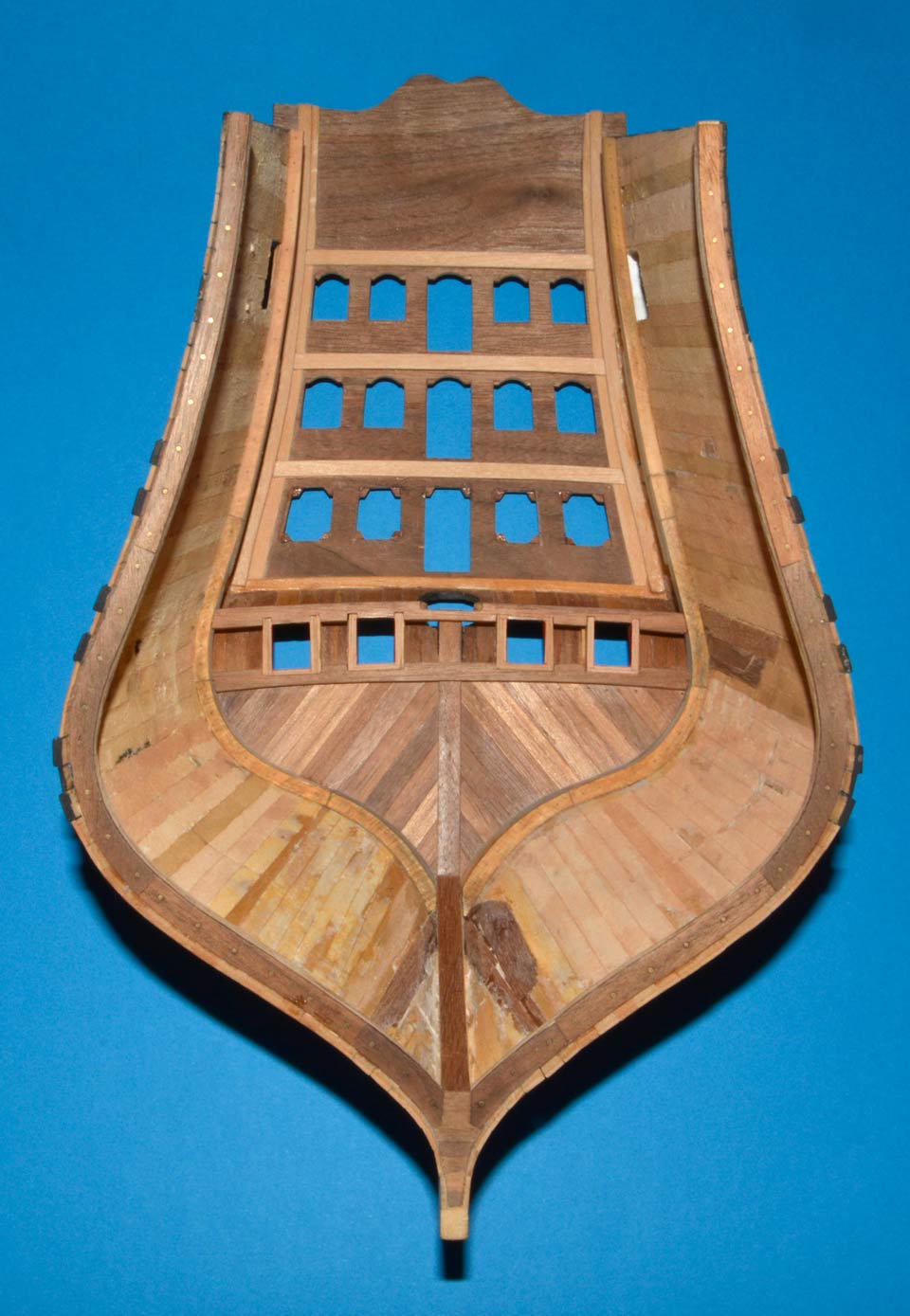

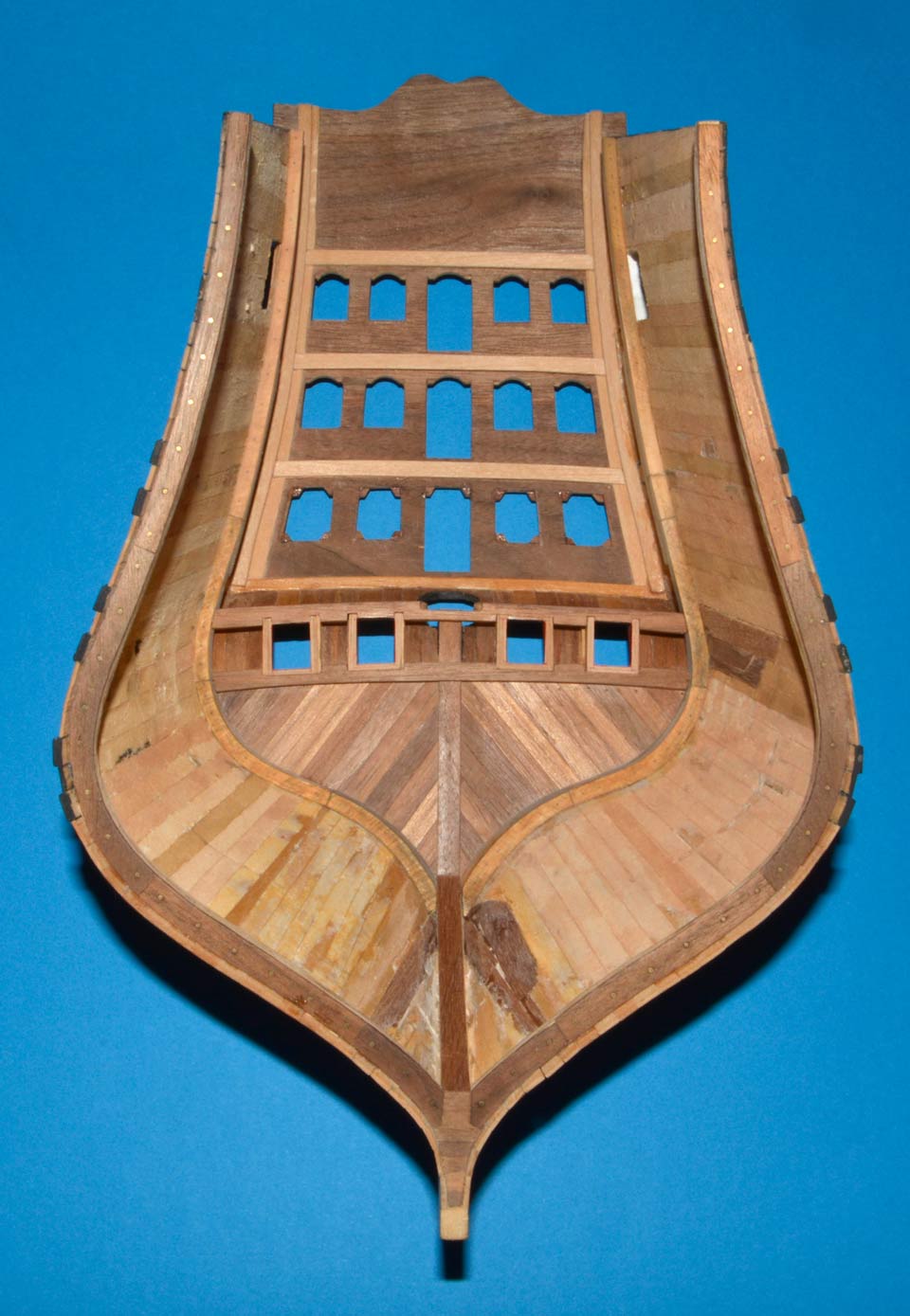

Etap z oklejania pawęży od wewnątrz listwami z orzecha amerykańskiego - melanż jasnych i ciemnych.


Na tym etapie mam przygotowane dwa komplety (do obu pawęży) ozdób okienno-drzwiowych górnego balkonu (kajuty kapitańskiej).


Początki prac nad obramowaniami dolnego balkonu


i odlewy ornamentu korony lustra oraz ozdób.

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

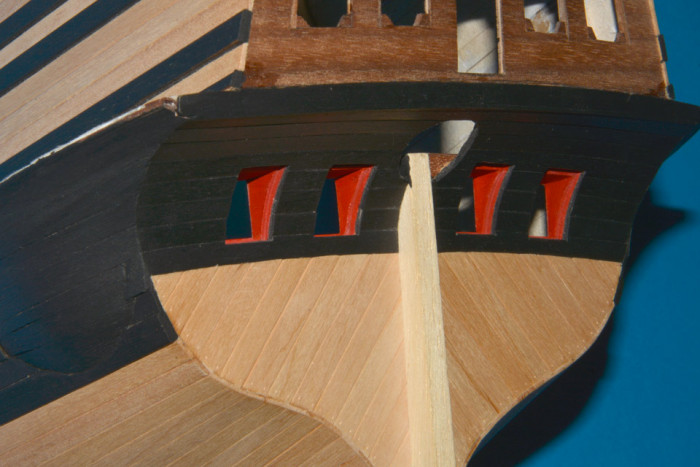

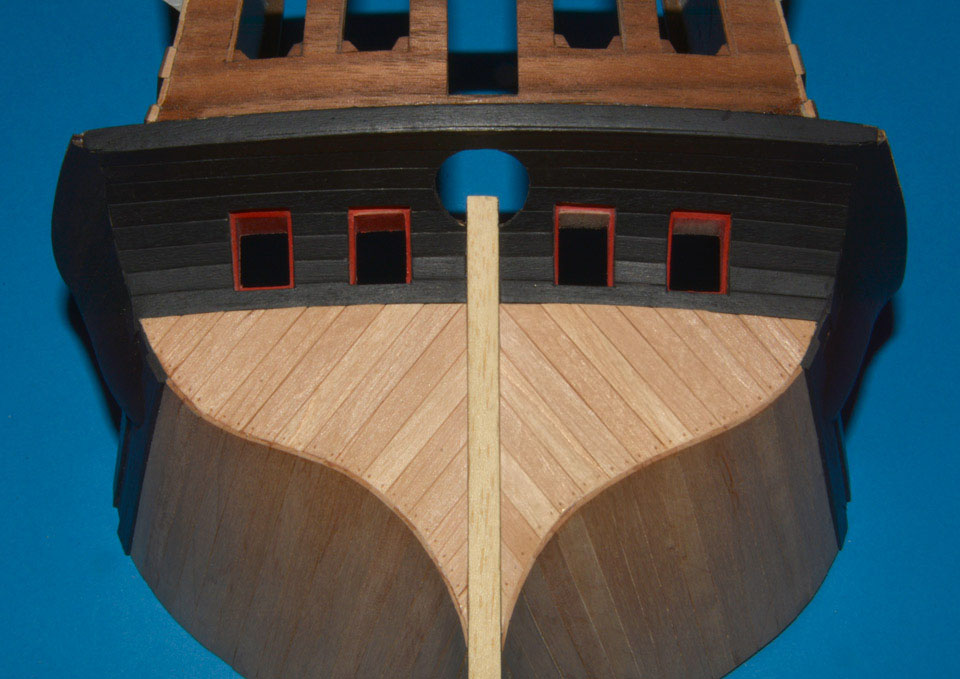

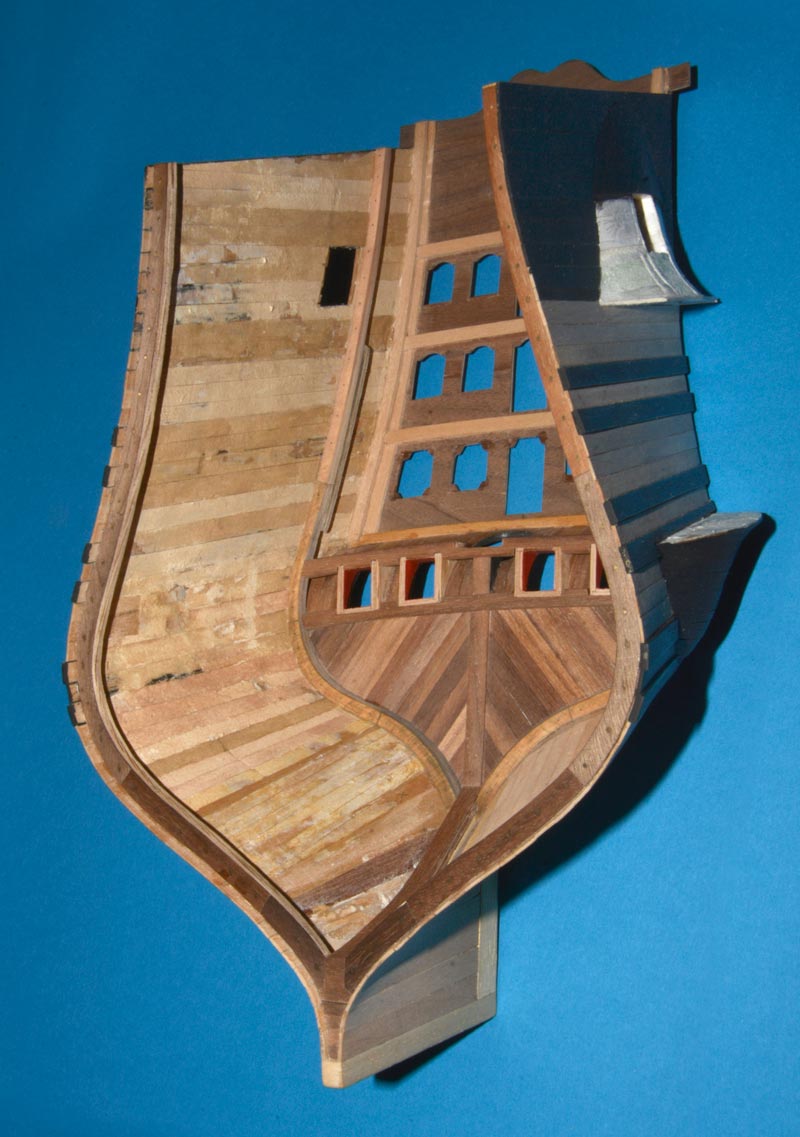

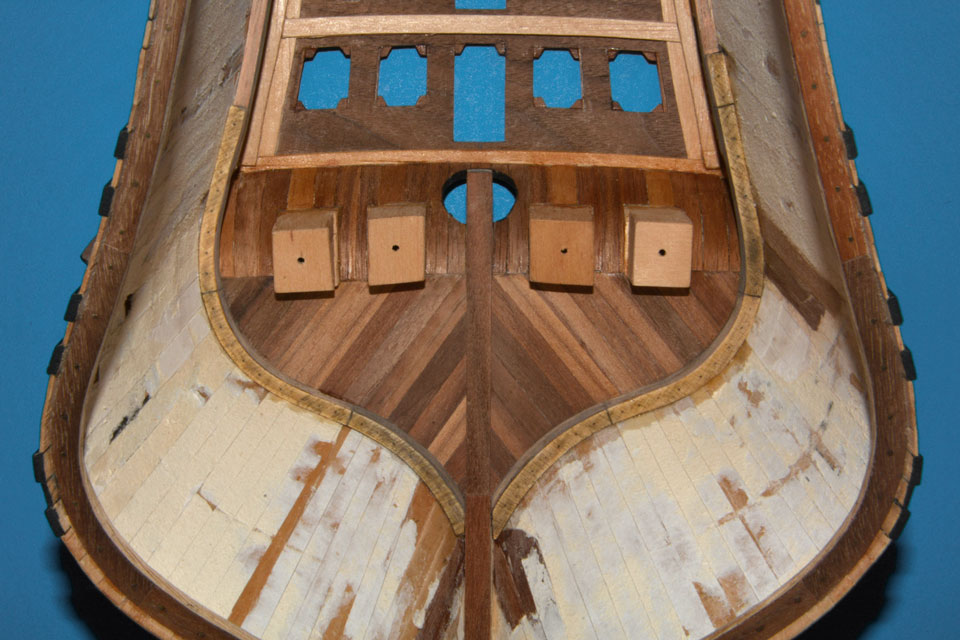

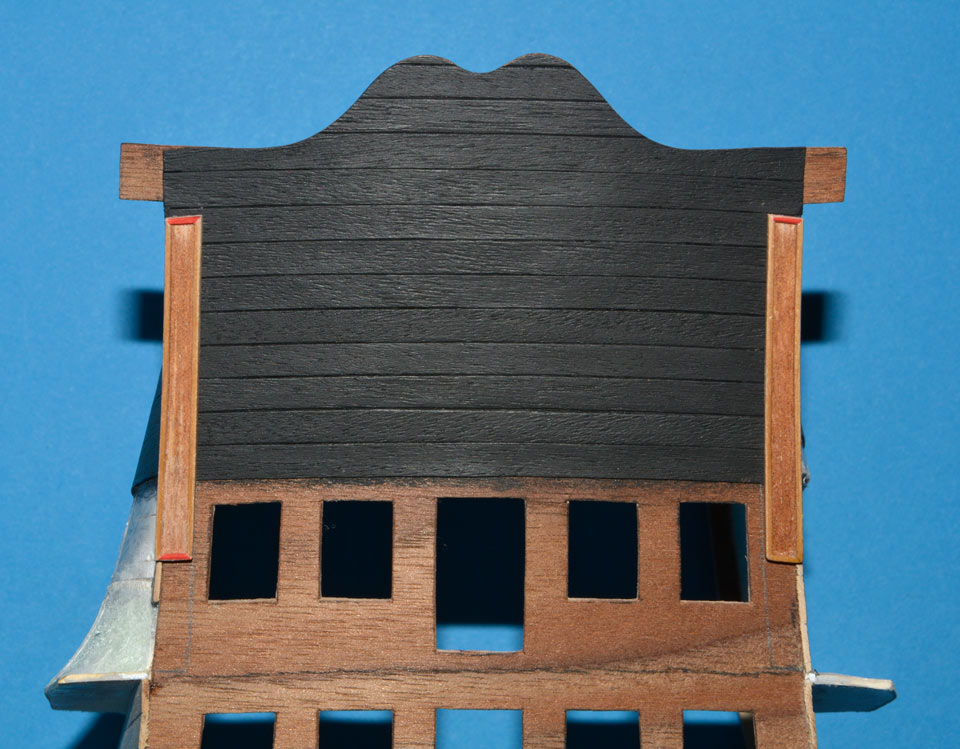

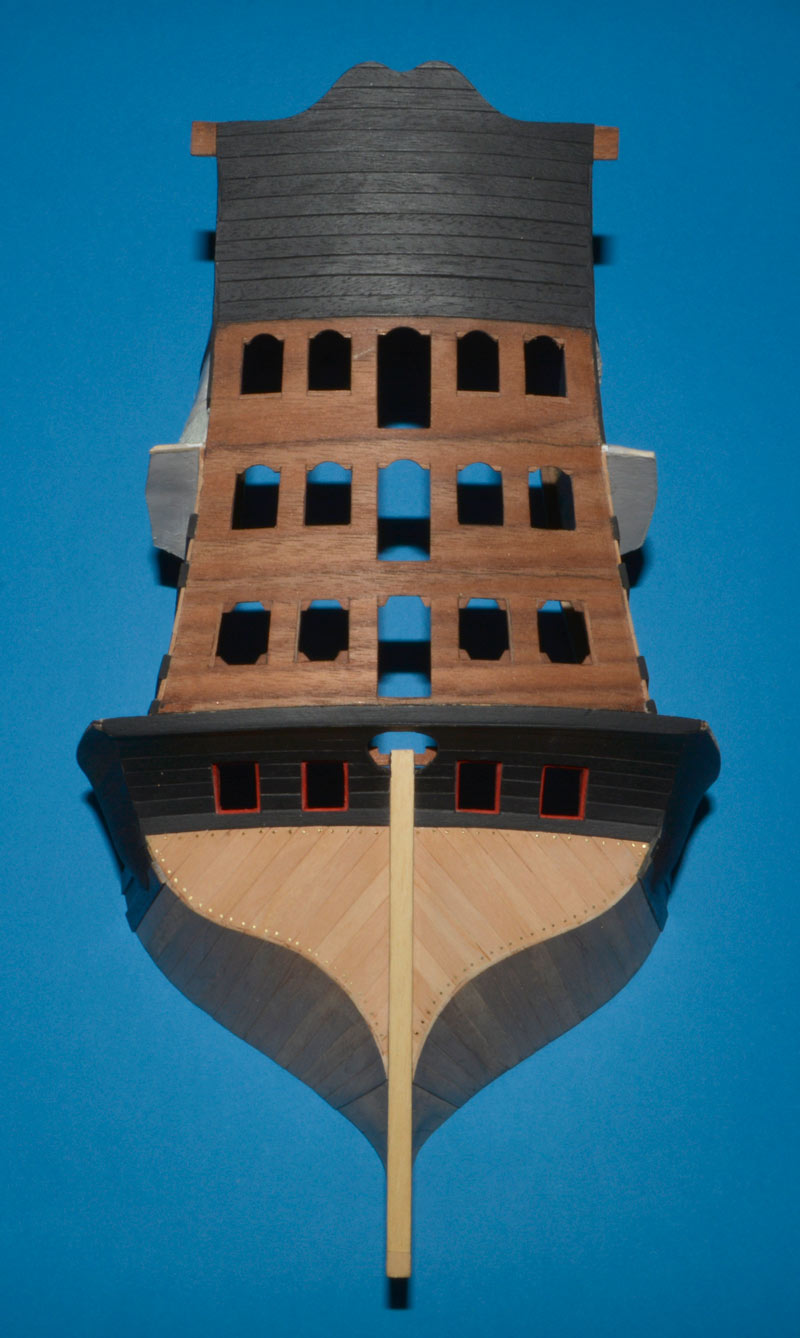

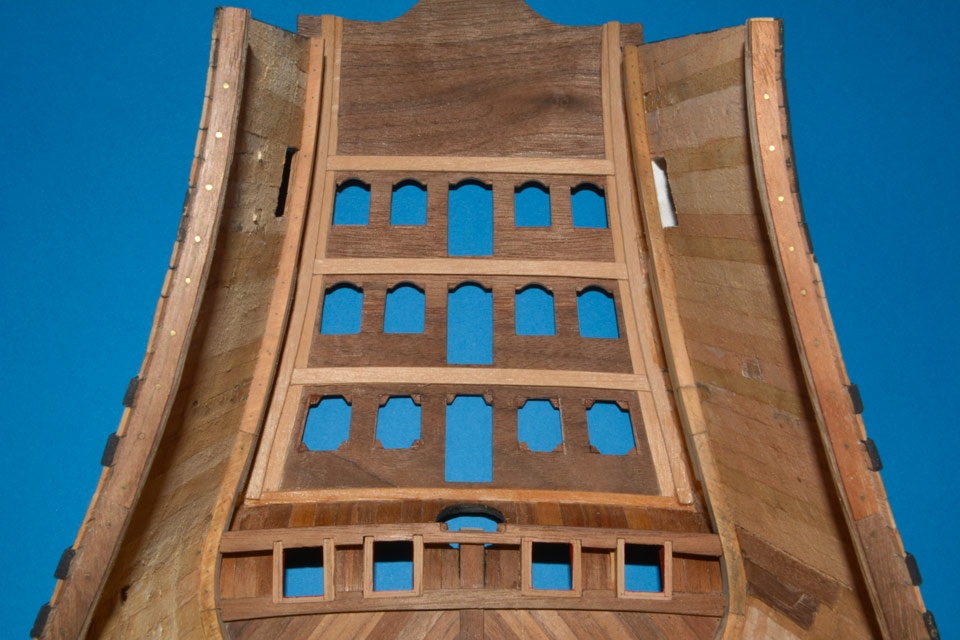

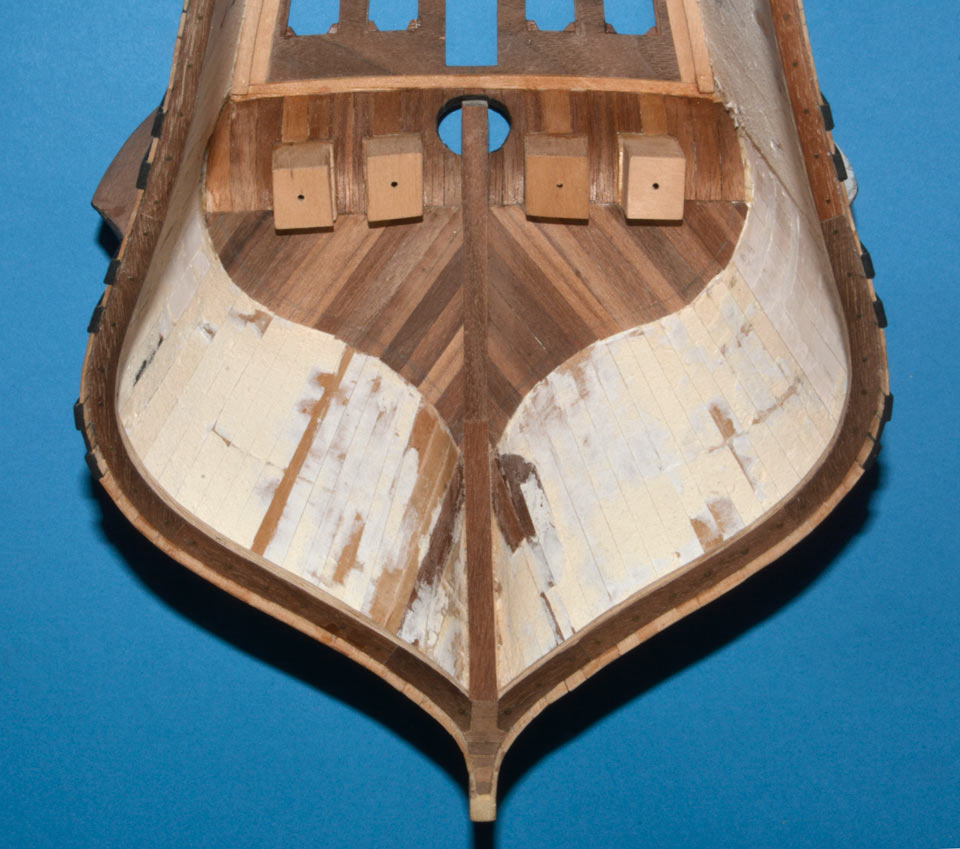

Okleiłem również cały "nawis" (raczej z nadmiaru materiału i wolnego czasu ;), gdyż będzie widoczny tylko fragmentarycznie między ambrazurami).

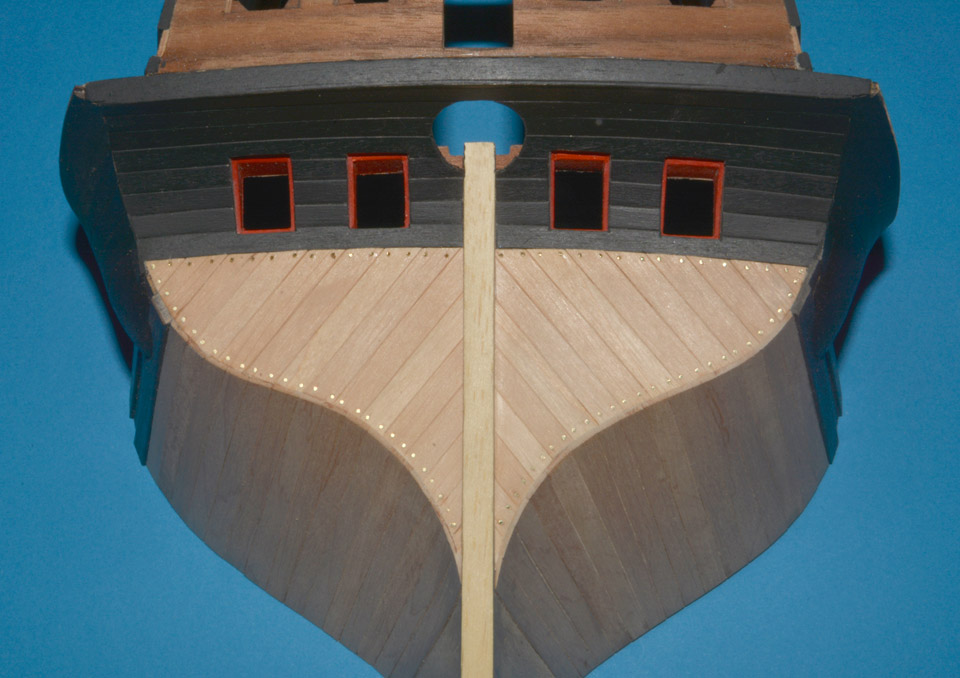

Wkleiłem listwę na stewę i kantóweczkę imitującą nadstępkę.

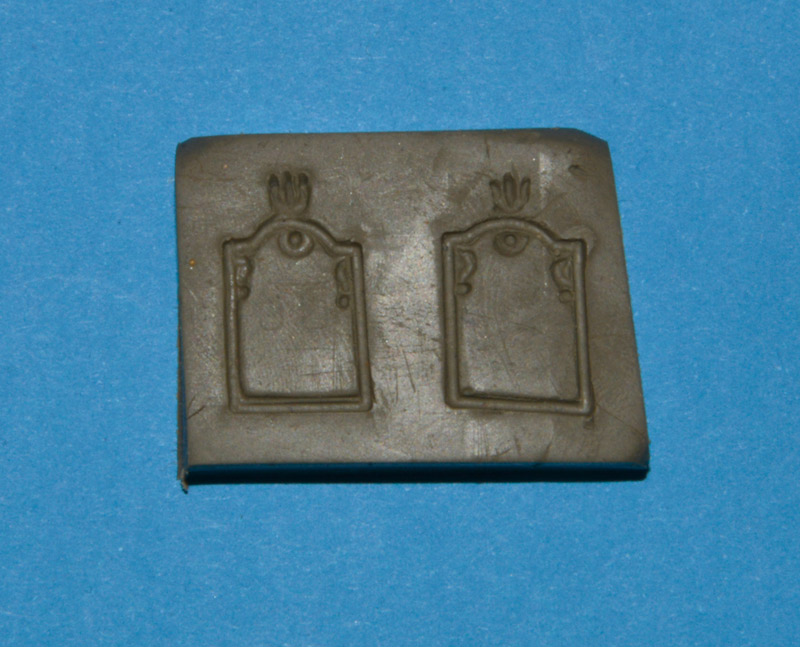

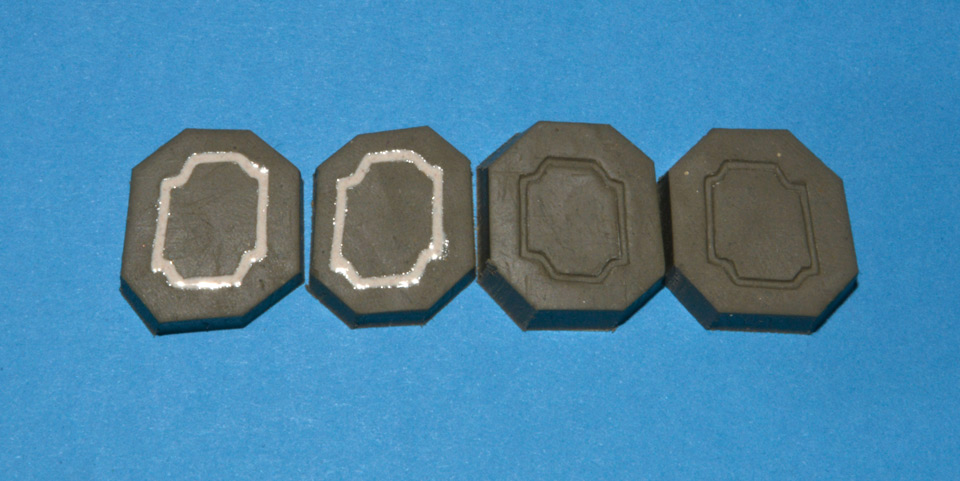

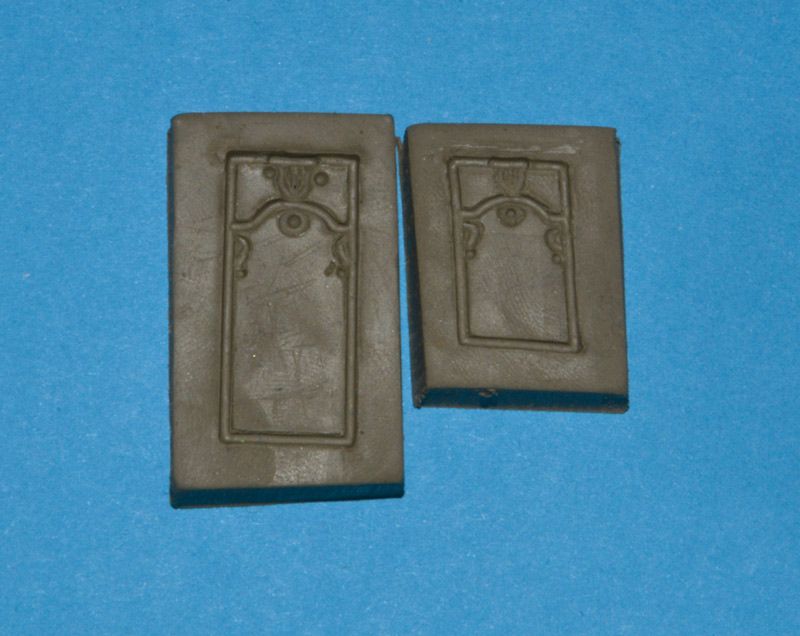

Dalsze kombinacje i nowe formy prototypów obramowań okien drugiego balkonu:

trochę "walnęły" mi się te drzwiowe, ale mam nadzieję, że w porę to wyłapałem i porawiłem, ale głowy nie dam
trochę "walnęły" mi się te drzwiowe, ale mam nadzieję, że w porę to wyłapałem i porawiłem, ale głowy nie dam

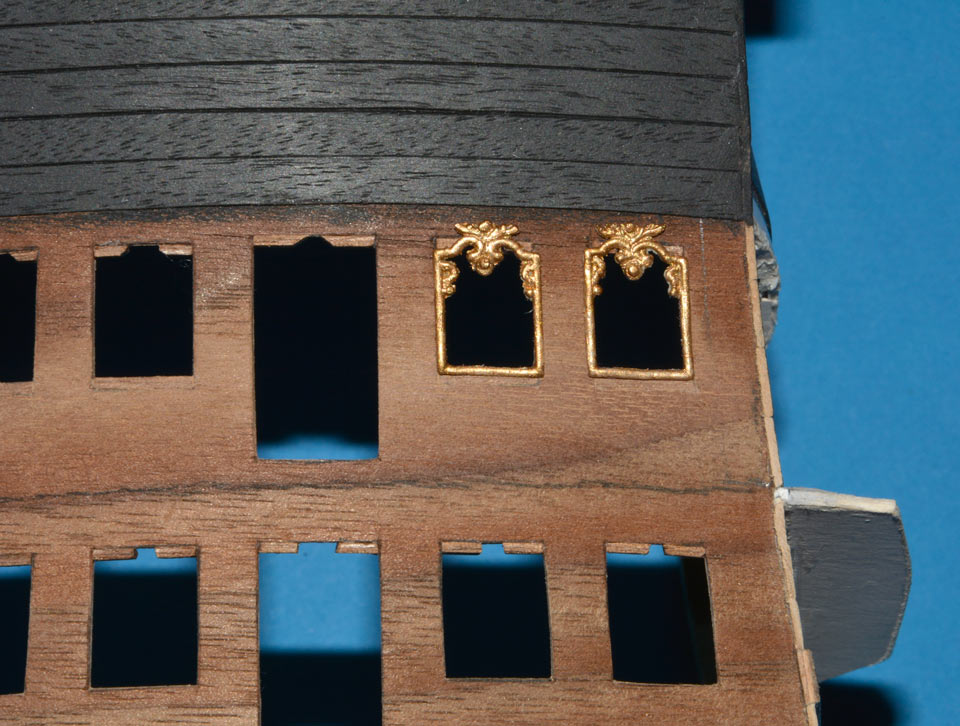

Przymiarka pierwszych odlewów.

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

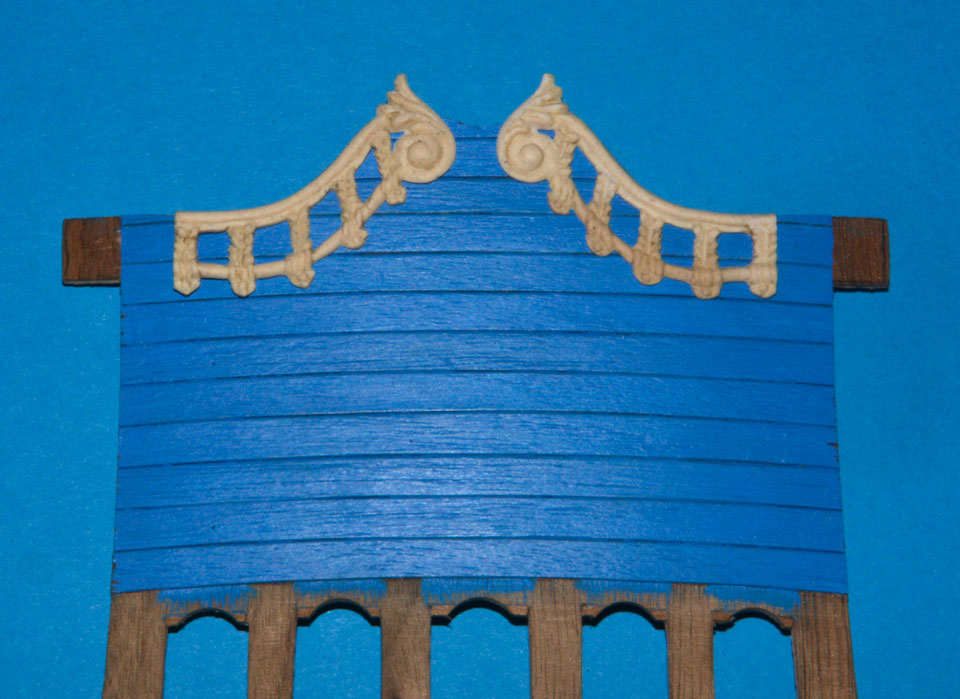

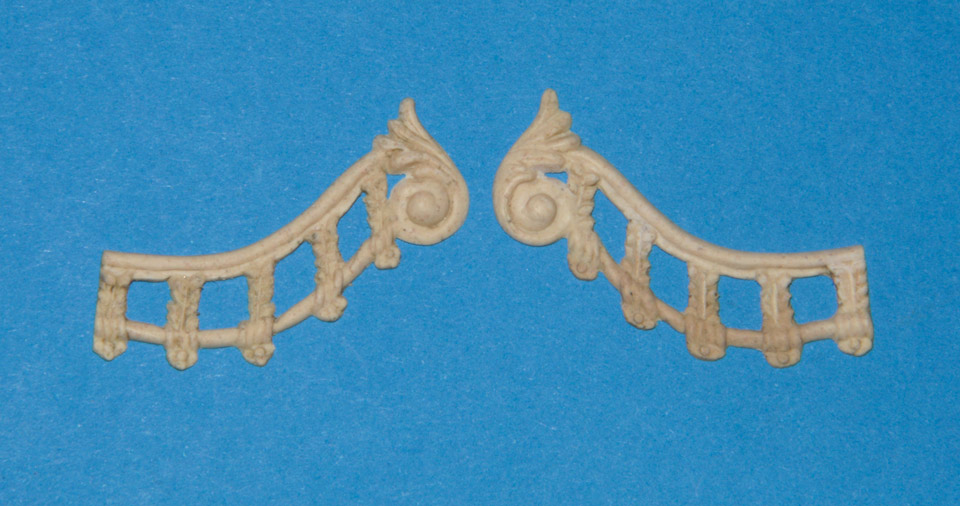

Między jednym, a kolejnym odlewem obramowań okien zrobiłem detale zwieńczenia lustra.

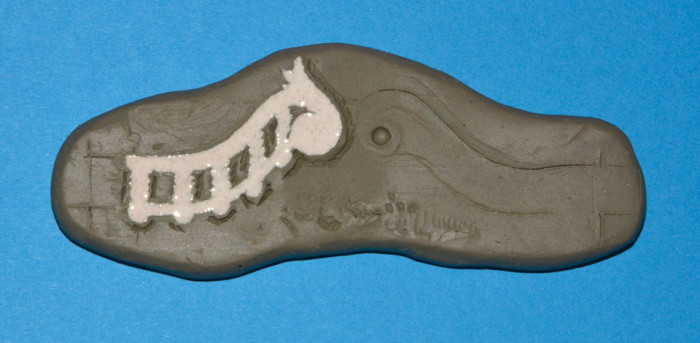

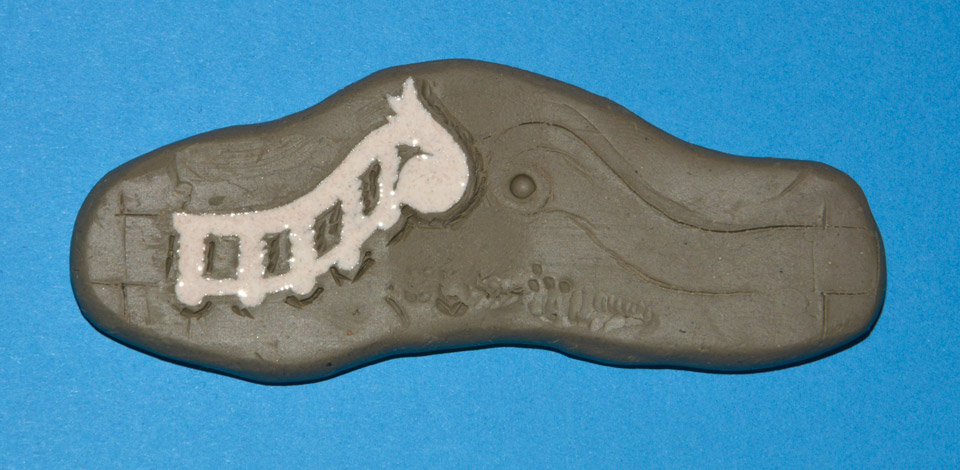

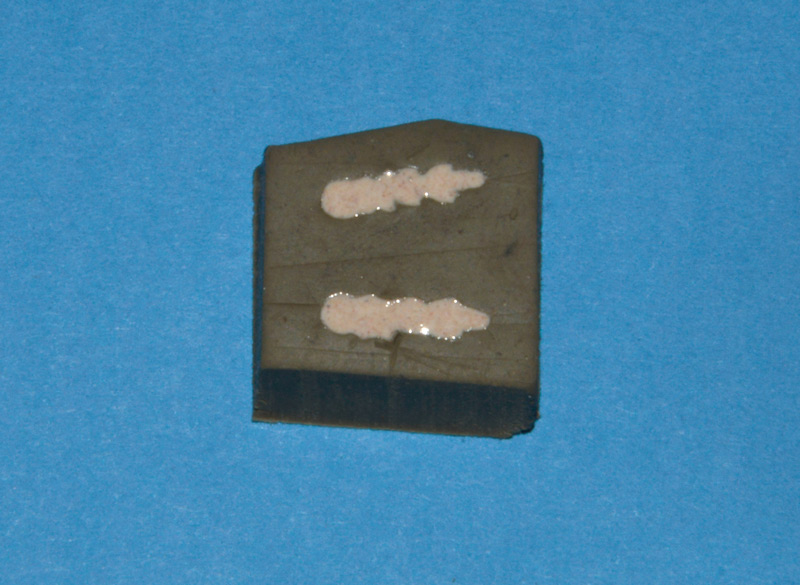

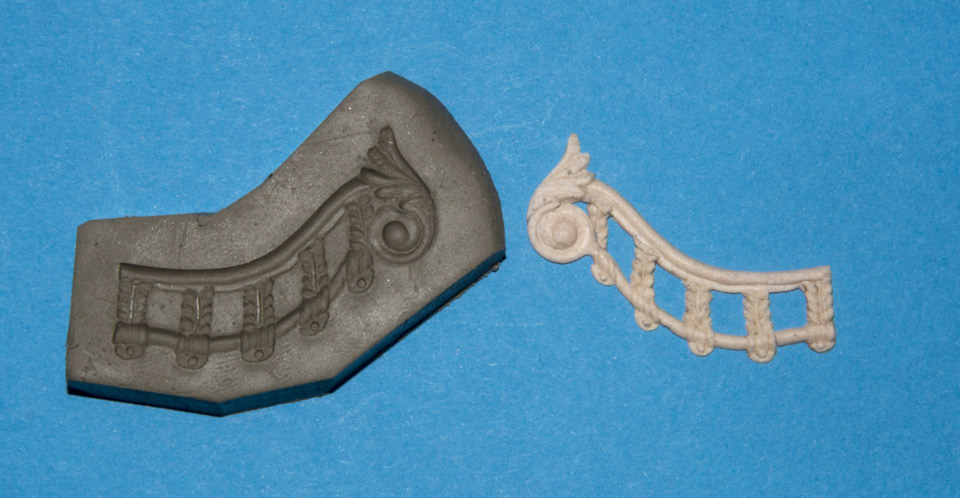

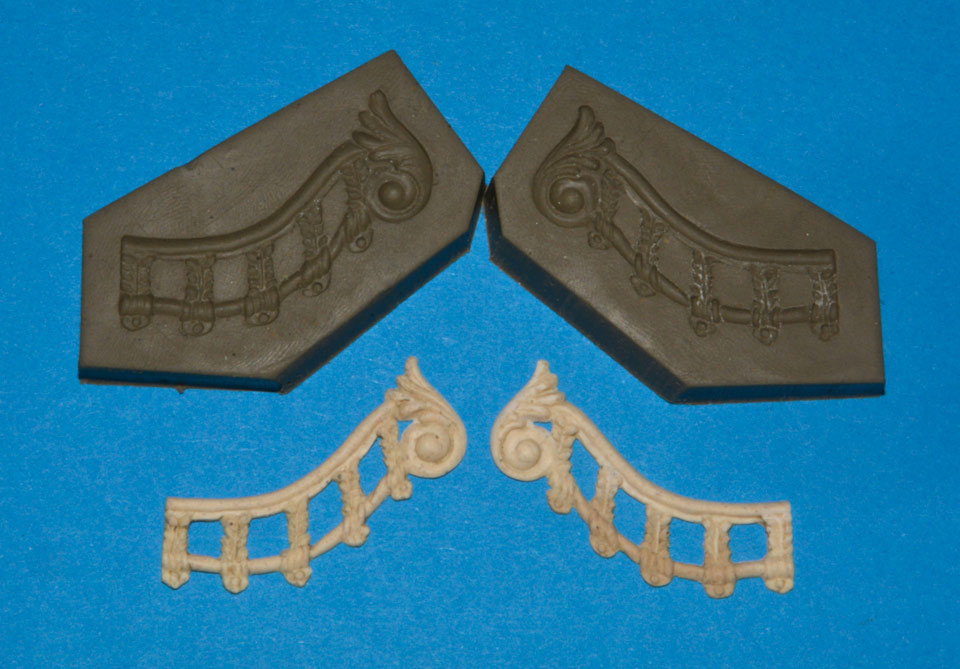

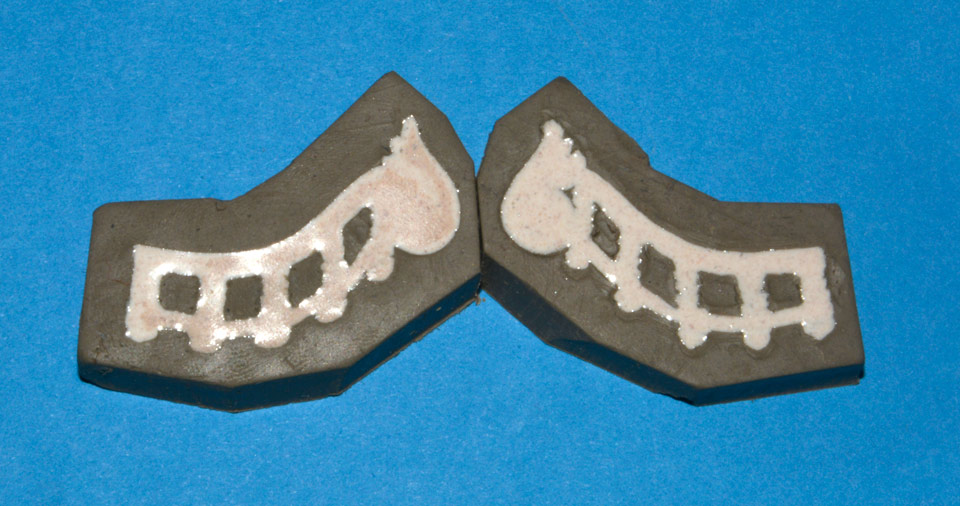

Elementy powstają również "metodą negatywową" przypomnę detal rzeźbię ("wyciskam") w plastelinie, odlewam prototyp, który "dopieszczam" do wersji końcowej, tenże odciskam w plastelinie i odlewam elementy końcowe.

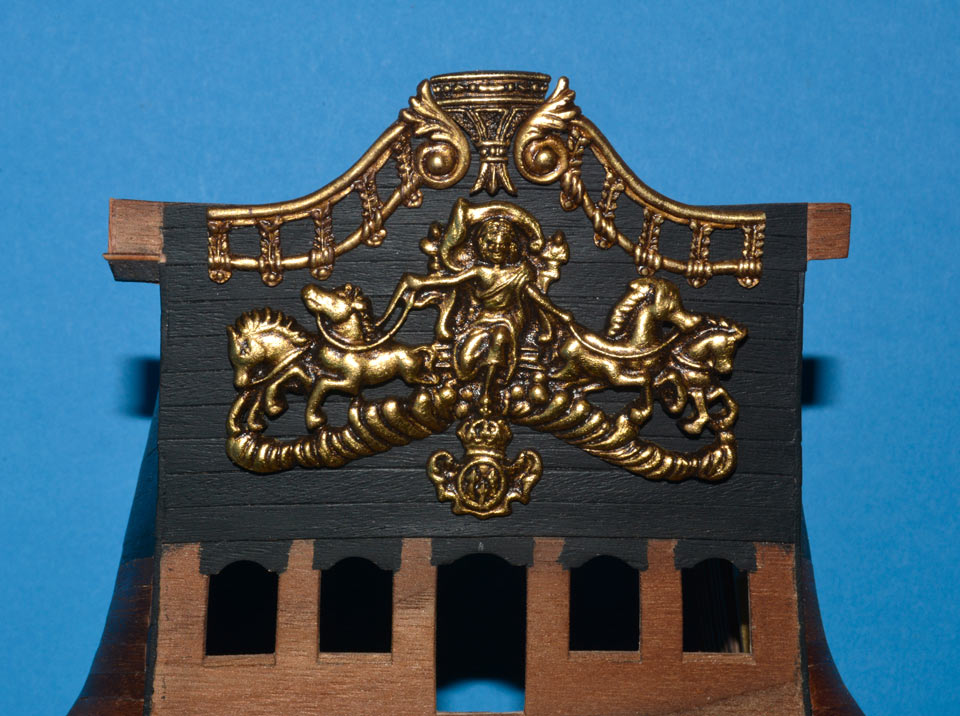

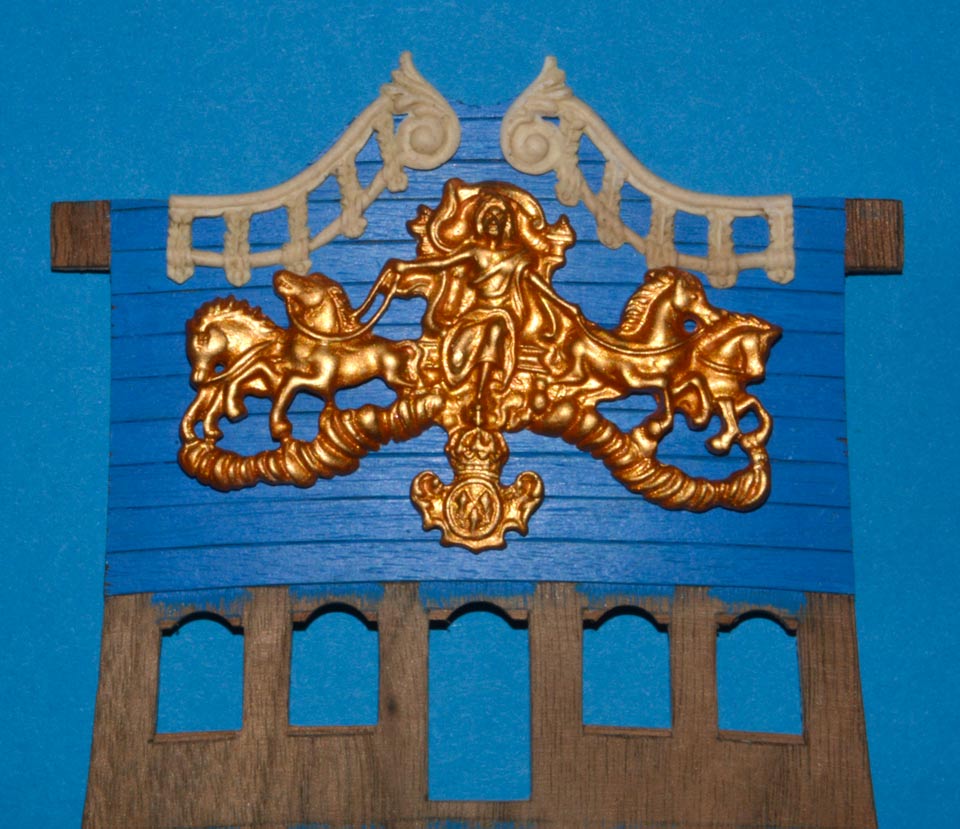

Przymiarka (przez jakieś niedopatrzenie mam tylko wersję niebieską :( )


ale za to z moją wersją ornamentu :)

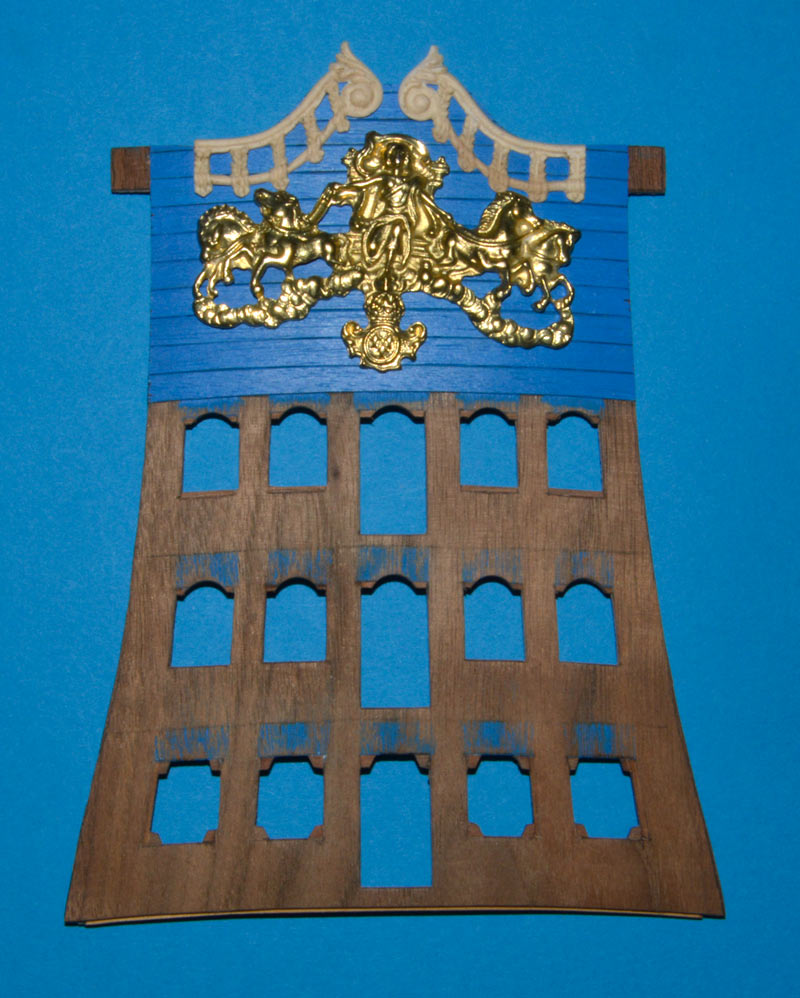

co nie znaczy, że nie zrobiłem zdjęcia z elementem z kolekcji ;)

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
sferoida
Posty: 142
Rejestracja: 13 lut 2018, 20:27

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: sferoida »

Karol, ale Ci te skomplikowane rufki łatwo się robią. Podziwiam. Muszę udać się na studia odlewnicze, bo sam wchodzę w temat zdobień.
Czego używasz na masę do odlewów? Nie kruszą się te drobiazgi? Czy finalnie trzeba coś więcej obrabiać, poza wykończeniem brzegów?
pozdrawiam Radek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

Że łatwo, to może tak wyglądać, ale łatwo nie jest :)

Co do odlewów, to stosuję nietypowy materiał jakim jest/był klej DISTAL classic (dwuskładnikowy epoksydowy) - nie wiem czy jeszcze jest w sprzedaży (w Gdyni nie znalazłem - nie ma w sklepach w których do tej pory się zaopatrywałem).


Żadnych problemów z kruchością nie miałem (lub nie pamiętam, bo ostatnio to na pewno nie).
Moje doświadczenia, już dość dawno, opisałem w poście Formy do odlewów (chałupnicze) / Odlewy z Distalu.
https://www.koga.net.pl/forum/10/44685. ... 143#p47143
DISTAL po zmieszaniu składników jest dość gęsty, jednak często dodaję pyłu z drewna (lub brązy) dla koloru, wtedy jest jeszcze gęstszy i trudniejszy do odlewania. Po 11 latach (od posta, bo doświadczenia z Distalem mam znacznie dłuższe - pierwsze odlewy w latach 90. i nic się z nimi nie dzieje) mogę powtórzyć, że chyba lepiej posługiwać się "tradycyjnie" żywicą, formami np. z Gumosilu i odpowietrzaniem odlewu - nie stosowałem odpowietrzania i często na początku w odlewach były dziurki, i one wymagały dodatkowego "plombowania". Przy umiejętnym nakładaniu, odlew wychodzi gładki. Co do finalnej obróbki, to można taki odlew pomalować lub pozłocić, a np. z pyłem drzewnym nawet zabejcować (bejca nitro).

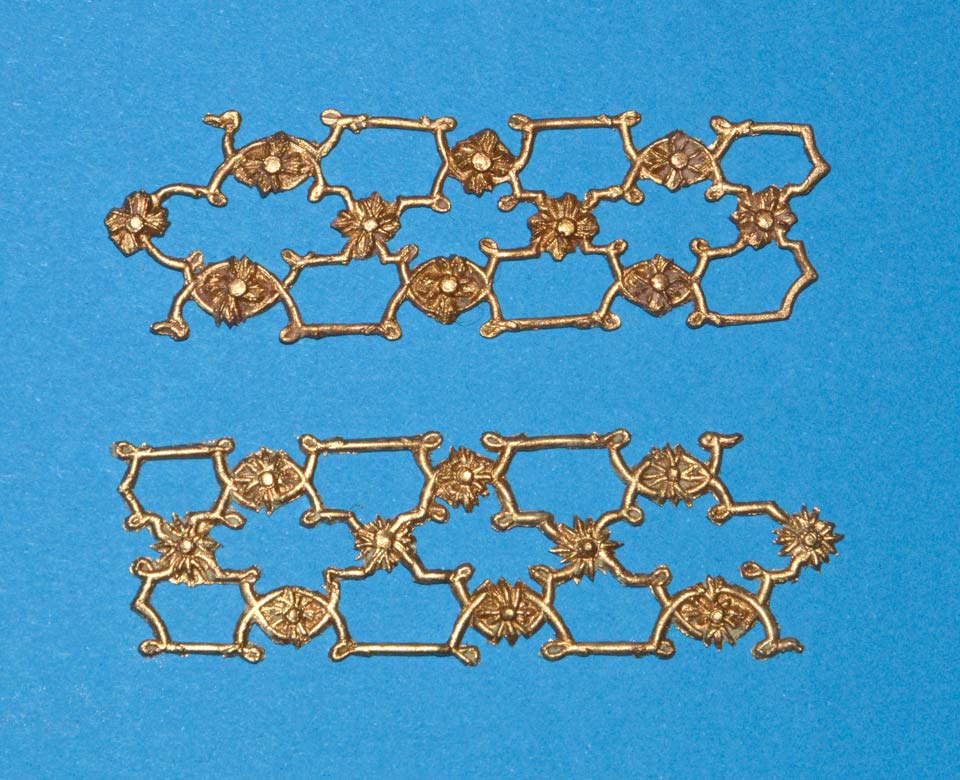

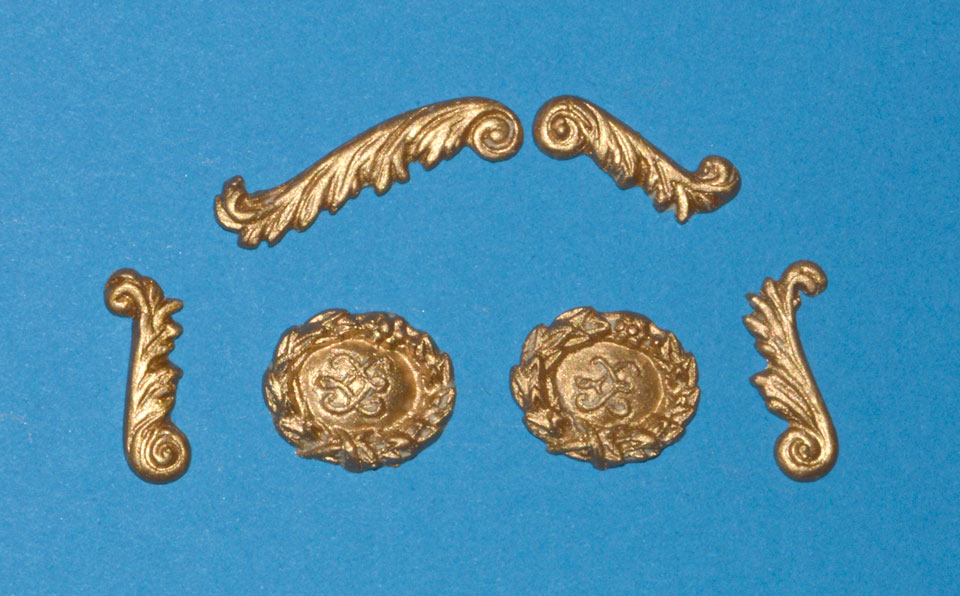

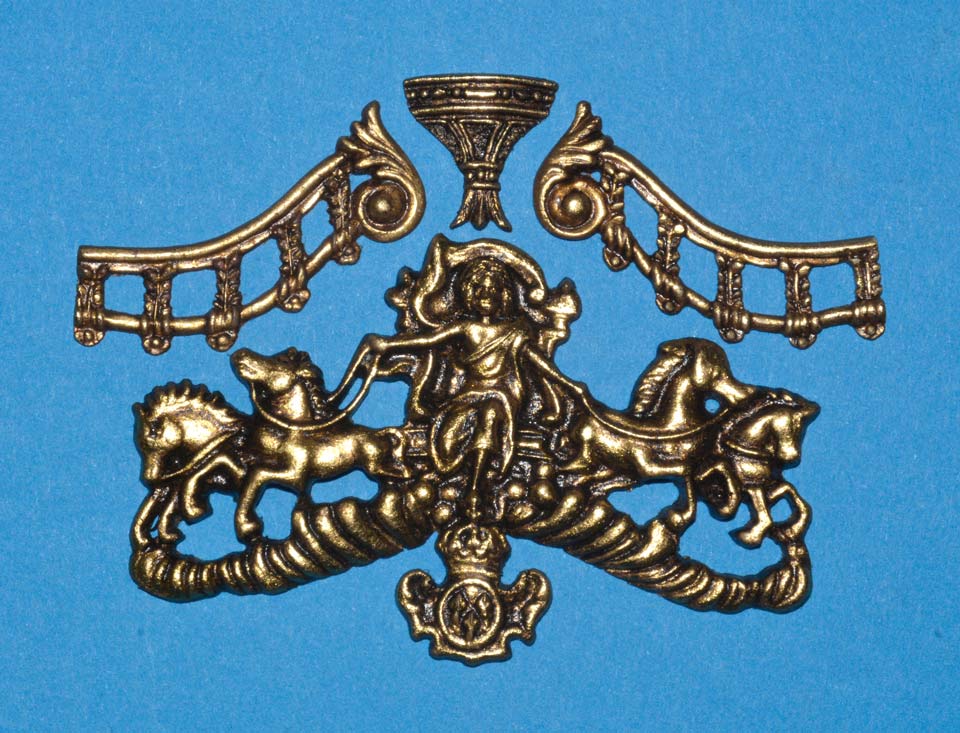

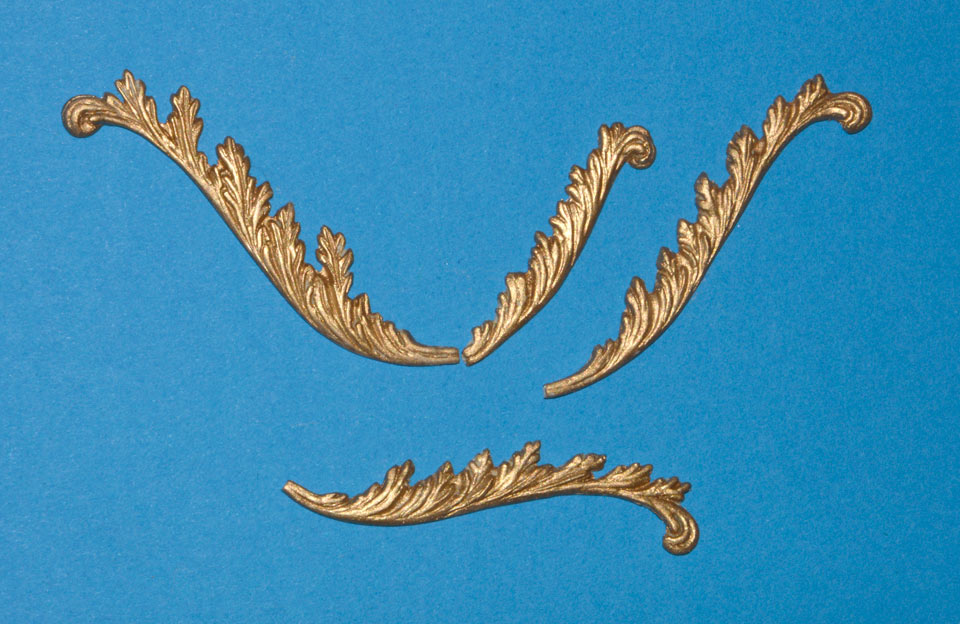

Ostatnie odlewy kilka etapów dalej, po złoceniu i patynowaniu:

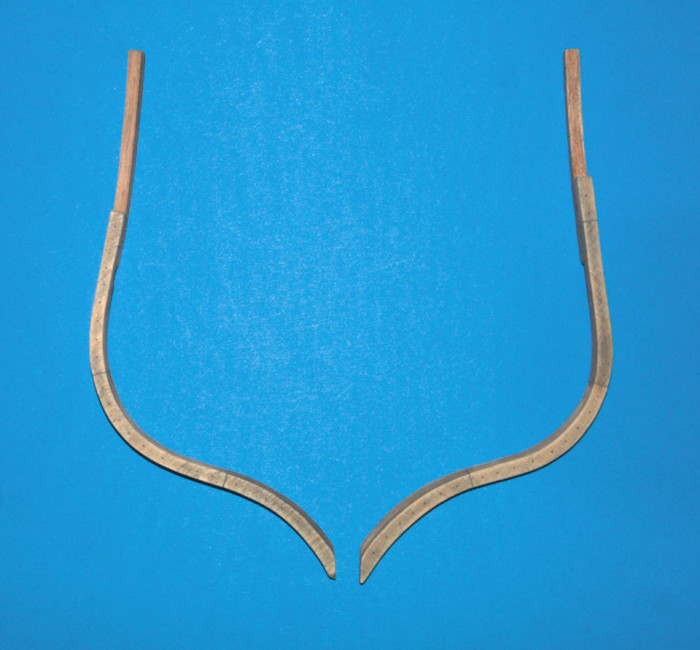

Wracam do relacji. Wyciąłem elementy trzeciej wręgi.


Skleiłem z łącznikiem i lekko "pobrudziłem" rozcieńczoną bejcą.


Wkleiłem przygotowane elementy wręg na styku z pawężą.

Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

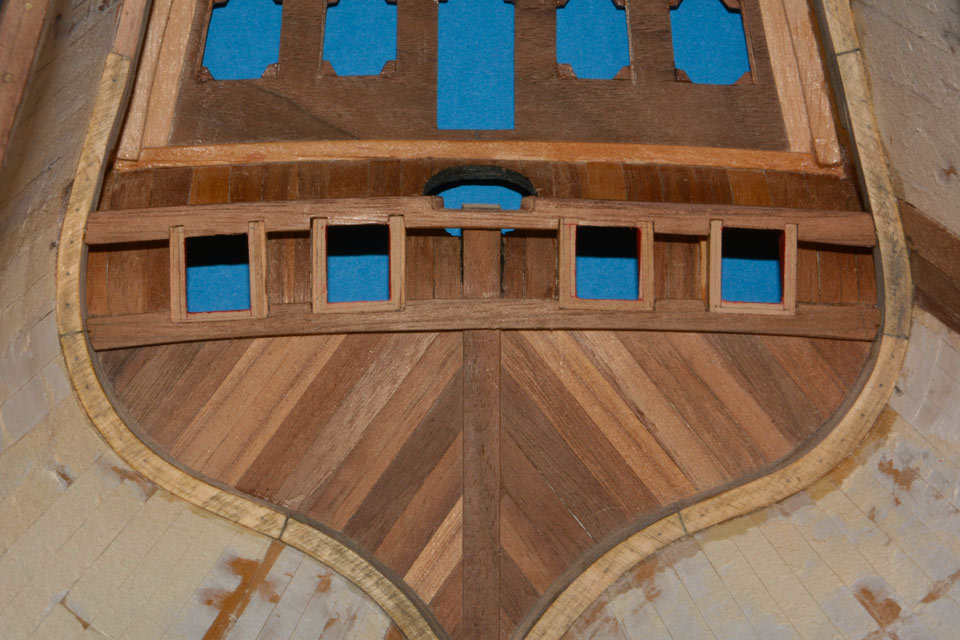

W zamyśle model miał być formą "pudełkową", zamkniętą, skoro zdecydowałem się na sekcję otwartą to w konsekwencji musiałem usunąć zaślepki ambrazur.

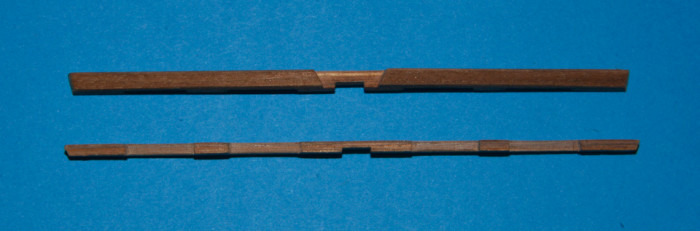

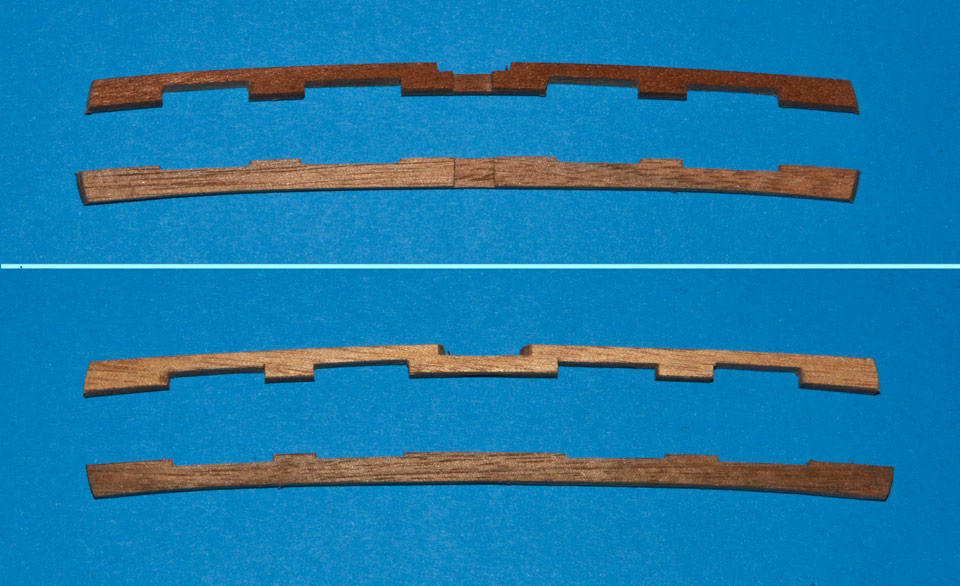

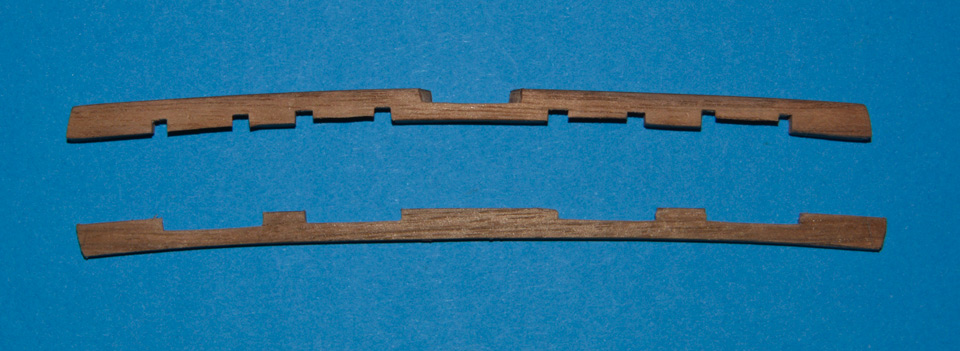

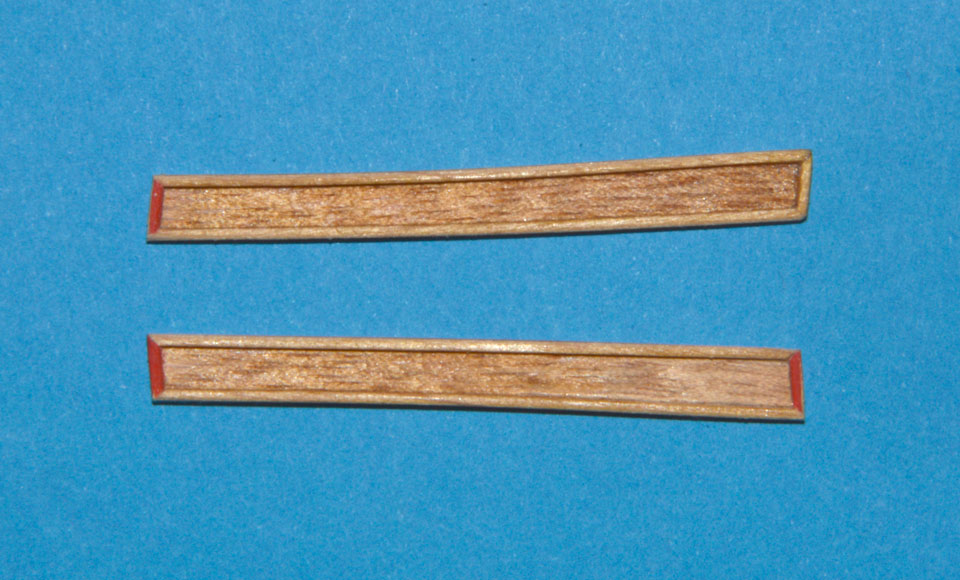

Wykonałem belki: progową (pod ambrazurami) i nad ambrazurami z wycięciami na stewę, rumpel z uwzględnieniem ambrazur.



cdn.
Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
Karrex
Posty: 1194
Rejestracja: 04 gru 2010, 21:56

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: Karrex »

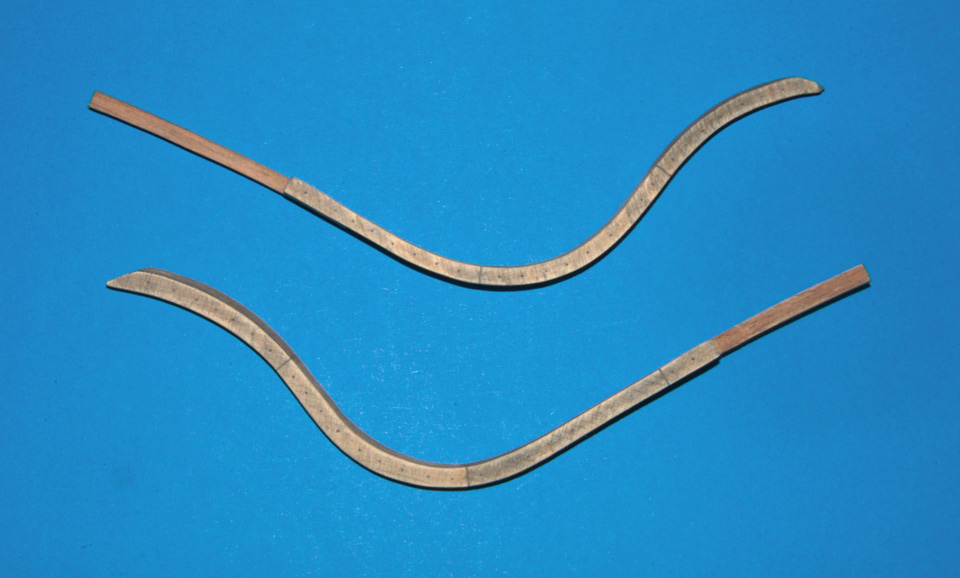

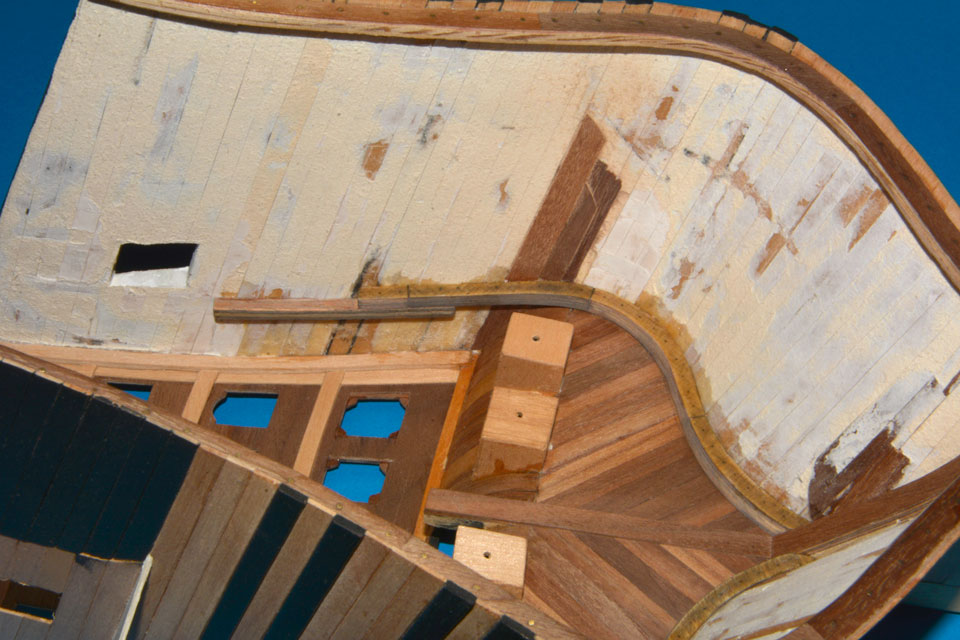

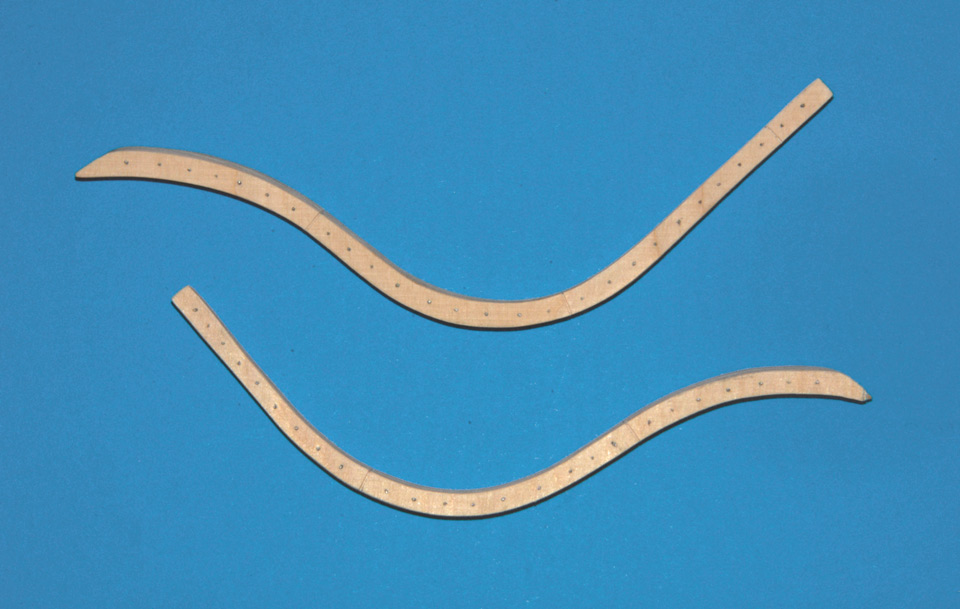

Dorobiłem, wpasowałem i wkleiłem "wąsy" wrędze. Jest to uproszczenie i tzw. "twórczość radosna", aby wewnętrzne plankowanie miało choć zredukowane, "jakieś tam punkty podparcia".


Równocześnie "dorzeźbiam" elementy dekoracji burt na balkonach.

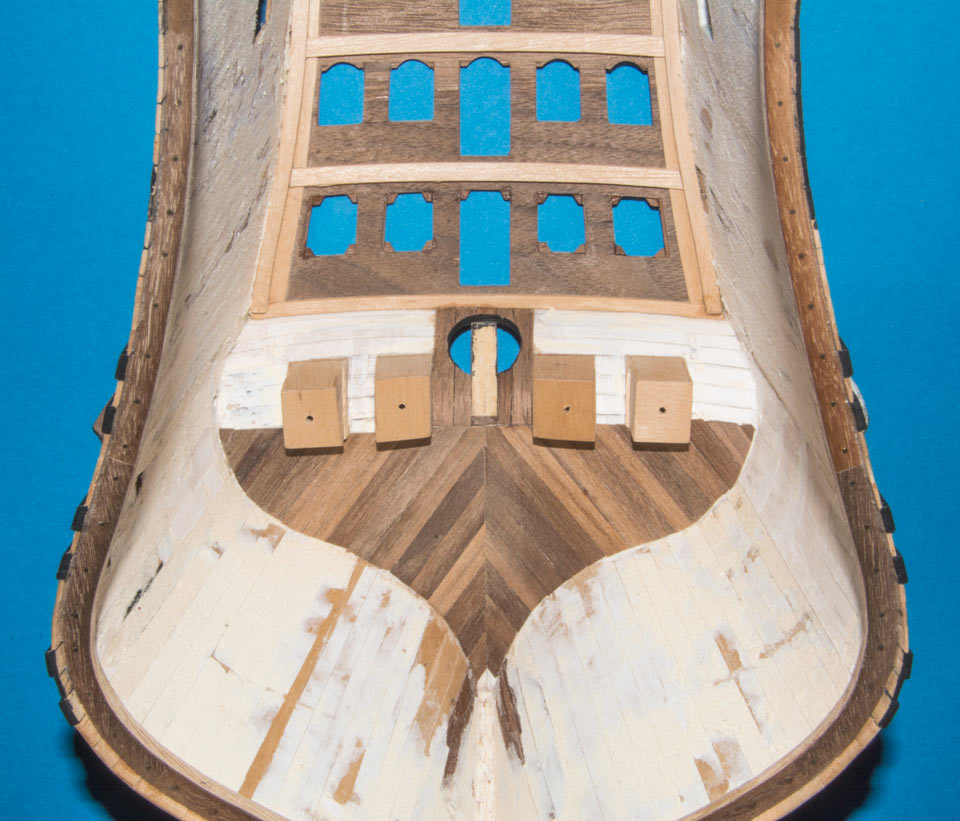

Udaję, że nie widzę błędów na pawęży, trasuję


i kołkuję (zanim dojdzie do mnie, że to nie ma sensu ;))


Pozdrawiam
Karol

W stoczni: Santa Maria, San Juan Bautista, Santisima Trinidad, L'Ambitieux

Pozłotnictwo


Obrazek
Awatar użytkownika
wojtassS
Posty: 36
Rejestracja: 20 lis 2021, 09:09

Re: Le SOLEIL ROYAL, 1670 / Sekcja rufowa

Post autor: wojtassS »

Świetna robota, widać rękę fachowca. Będzie może jakaś zabawa w elektryka? Światełka te sprawy:)
