Re: Szkuner LYDE
: 09 lip 2019, 22:42
autor: ryszardb

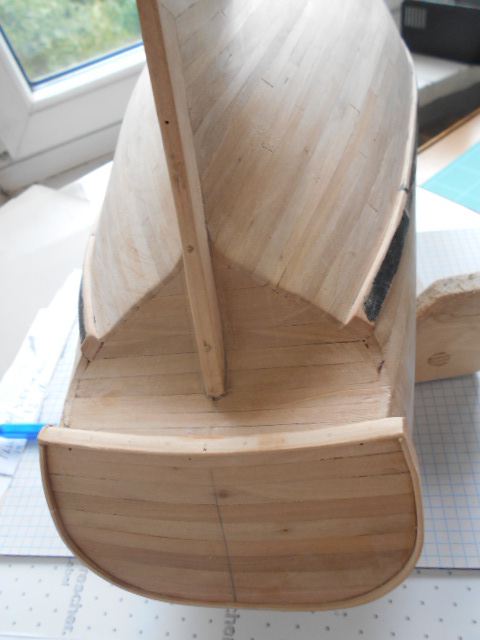

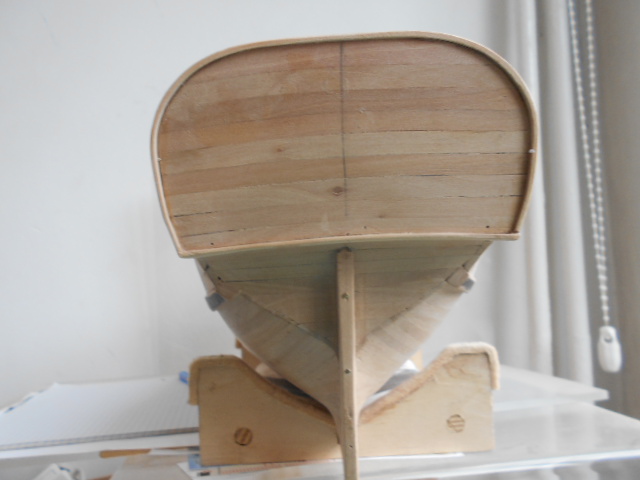

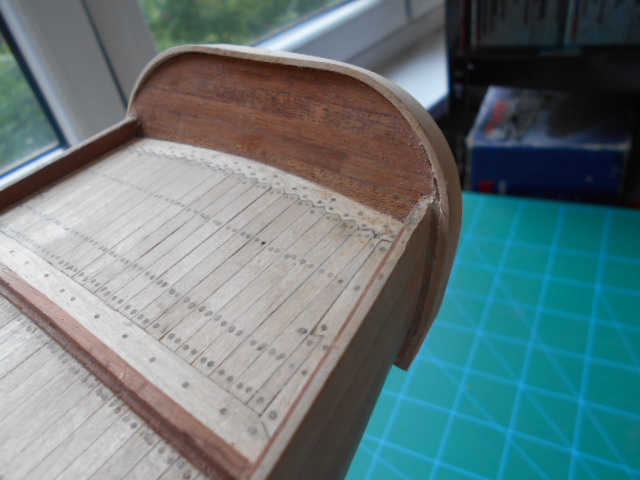

Lusterko rufowe w robocie. Powoli nabiera kształtów.
- DSCN2931.JPG (131.38 KiB) Przejrzano 7025 razy
- DSCN2932.JPG (129.43 KiB) Przejrzano 7025 razy
- DSCN2935.JPG (76.72 KiB) Przejrzano 7025 razy

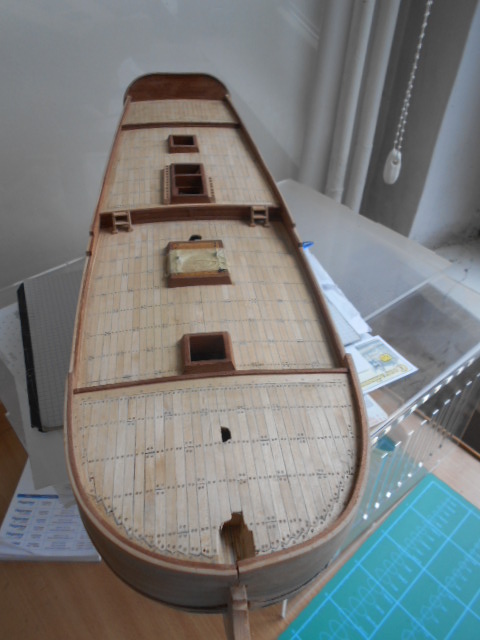

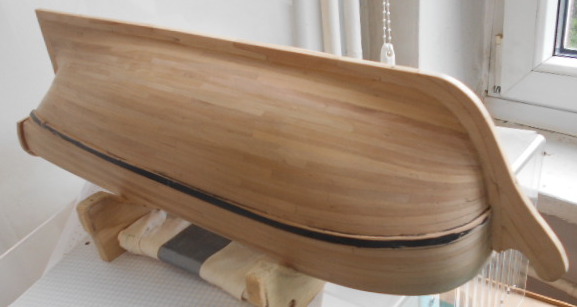

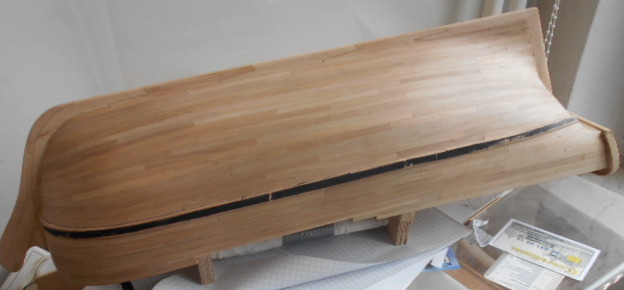

Pawęż jeszcze nie gotowa. Teraz kadłub wygląda jak niżej
- DSCN2934.JPG (77.44 KiB) Przejrzano 7025 razy
- DSCN2939.JPG (44.47 KiB) Przejrzano 7025 razy
- DSCN2940.JPG (40.98 KiB) Przejrzano 7025 razy
Pozdrowienia
Ryszard
Re: Szkuner LYDE
: 06 paź 2019, 11:56
autor: ryszardb
Re: Szkuner LYDE
: 06 paź 2019, 12:10
autor: ryszardb

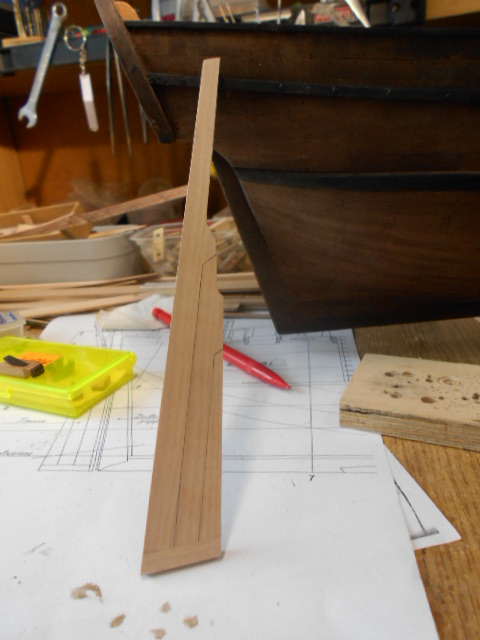

Kolej na ster
- DSCN3031.JPG (142.5 KiB) Przejrzano 6575 razy

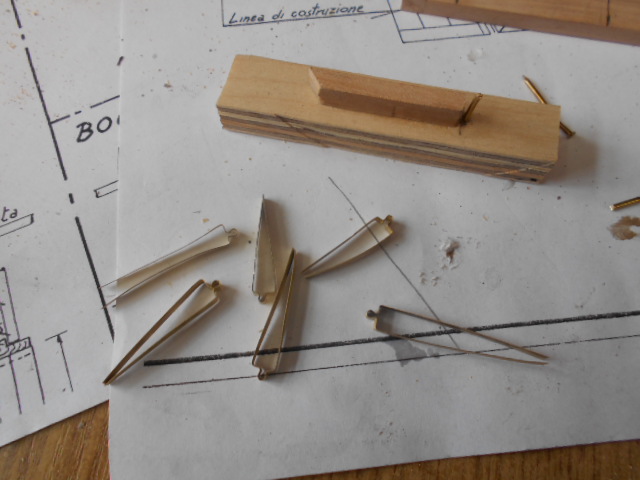

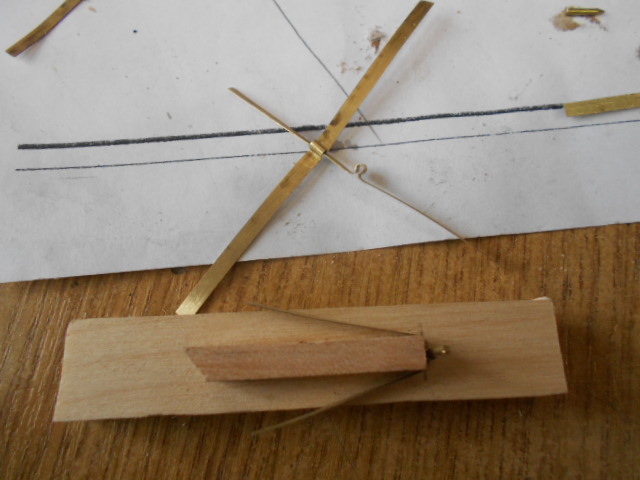

i zawiasy, najpierw gięcie oczka
- DSCN3040.JPG (130.87 KiB) Przejrzano 6575 razy

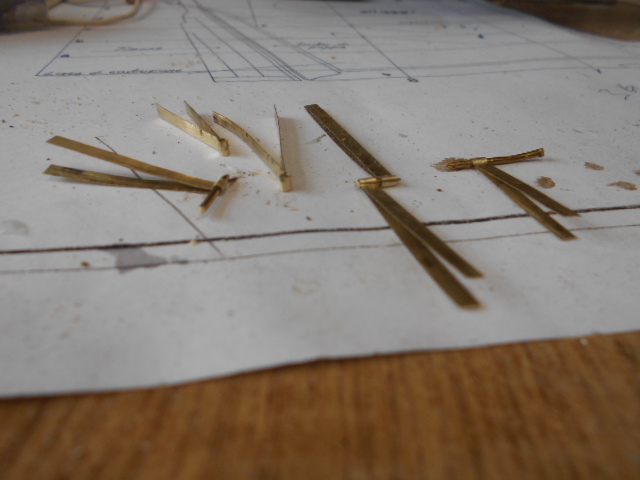

wyginanie do kształtu steru i belki tylnicy
- DSCN3049.JPG (127.38 KiB) Przejrzano 6575 razy
- DSCN3051.JPG (130.04 KiB) Przejrzano 6575 razy

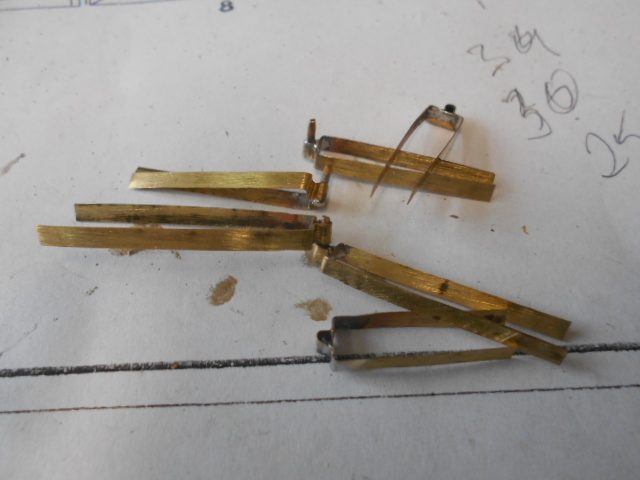

Wlutowałem osie zawiasów ,a wewnątrz zawiasu wlutowałem małe blaszki( tworzą jakby oczko)
- DSCN3054.JPG (132.2 KiB) Przejrzano 6575 razy

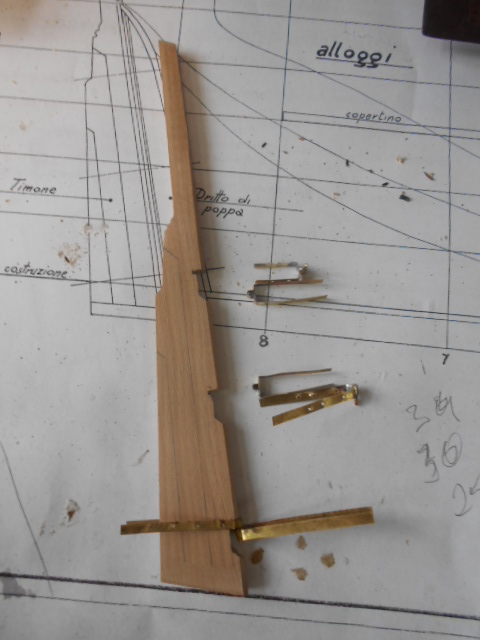

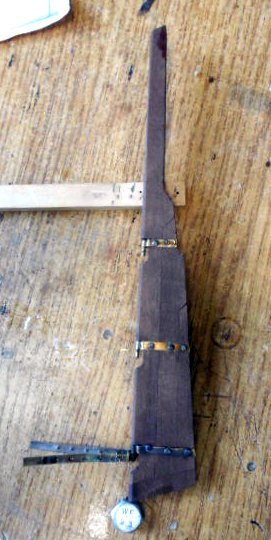

przymiarka
- DSCN3056.JPG (143.31 KiB) Przejrzano 6575 razy
- DSCN3058.JPG (50.56 KiB) Przejrzano 6575 razy
i to na razie na tyle.
Pozdrowienia Ryszard
Re: Szkuner LYDE
: 27 paź 2019, 11:55
autor: ryszardb
Re: Szkuner LYDE
: 21 lis 2019, 19:13
autor: korabelnianapidwikonnyku
Witam panie Ryszardzie.
Też buduje Lyde. Żal że wcześniej nie napotkałem się na pańskie robotę .
Teraz rozumie że muszę bardzo dużo przerabiadz
Re: Szkuner LYDE
: 22 lis 2019, 18:37
autor: ryszardb
Witam ! Mam pytanie , czy budujesz z zestawu , czy na podstawie planów ? Plany mają sporo błędów i niedokładności. Zestaw ma gotowe części więc składanie może być dokładniejsze.
Pozdrowienia i miłej zabawy z modelem
Ryszard
Re: Szkuner LYDE
: 23 lis 2019, 13:20
autor: korabelnianapidwikonnyku
Witam.buduje według planów. Plany euromodel, jak się nie mylę. Macie racje, dużo błędów. A ja jeszcze jestem taki że najpierw robię a potem przerabiam. Niektóre pomyłki już się nie da poprawić
Re: Szkuner LYDE
: 23 lis 2019, 23:16
autor: ryszardb
Re: Szkuner LYDE
: 22 sty 2020, 17:38
autor: ryszardb
Znów troszkę do przodu. Pokazuję już wykonane elementy , gdyż nie ma tu żadnych rewelacji wykonawczych. Zrobiłem słupki pod falkonety, nagelbanki dziobowe, osadzenia masztów w pokładach (podglądałem "mistrza " Piotra), komin kambuza.

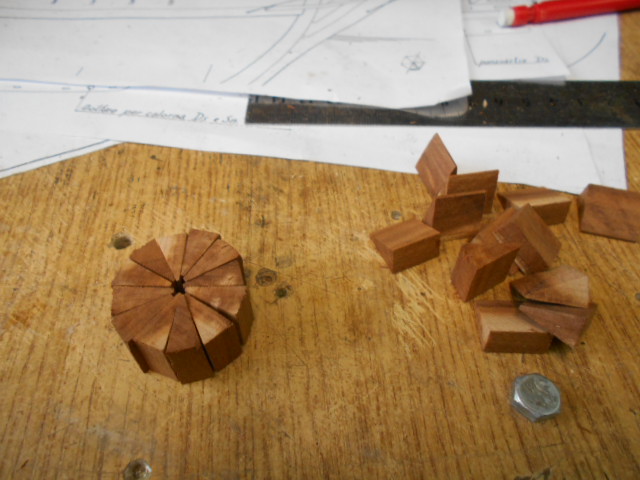

Początek opętnika masztu
- DSCN3085.JPG (129.72 KiB) Przejrzano 4855 razy

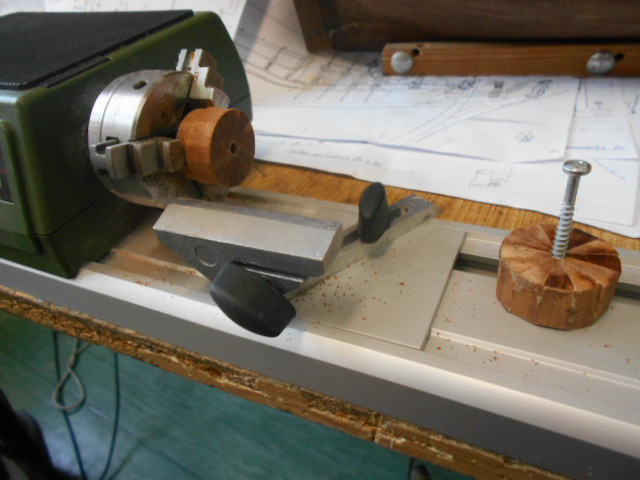

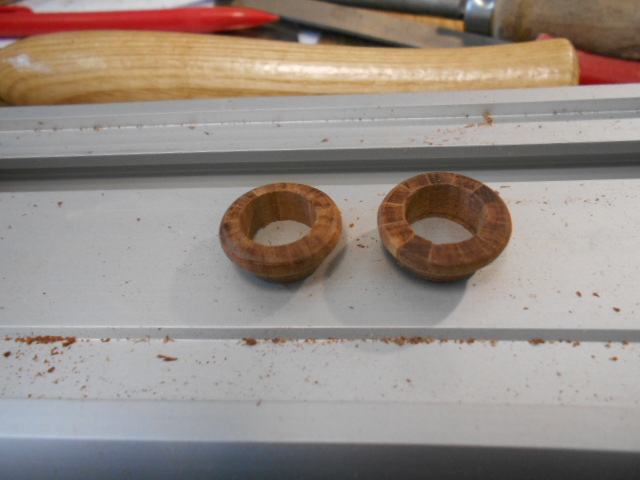

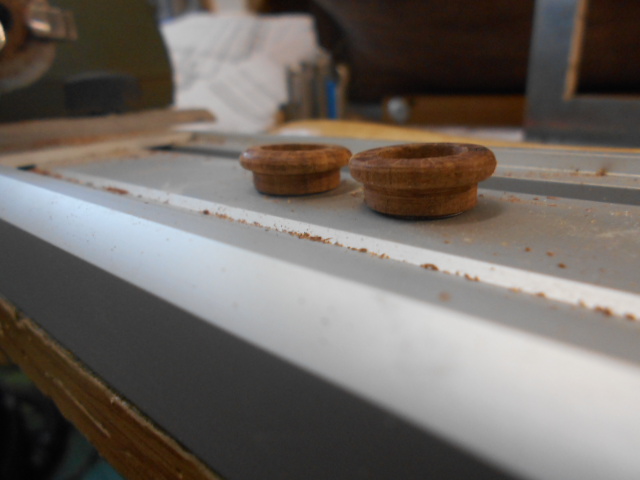

Po sklejeniu elementów wytoczyłem pierścienie
- DSCN3088.JPG (129.34 KiB) Przejrzano 4855 razy
- DSCN3093.JPG (130.11 KiB) Przejrzano 4855 razy
- DSCN3094.JPG (130.12 KiB) Przejrzano 4855 razy

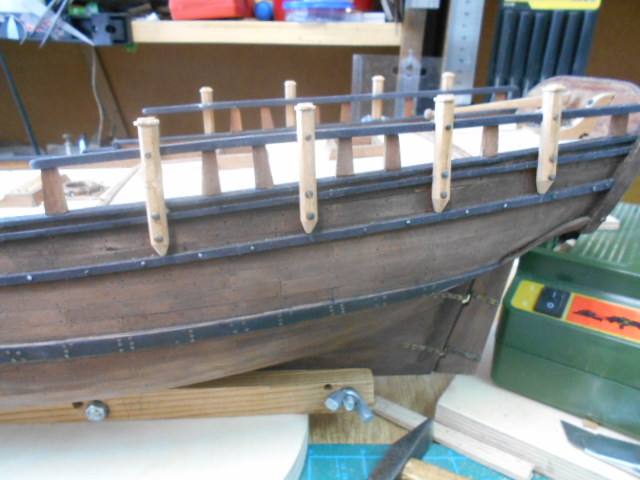

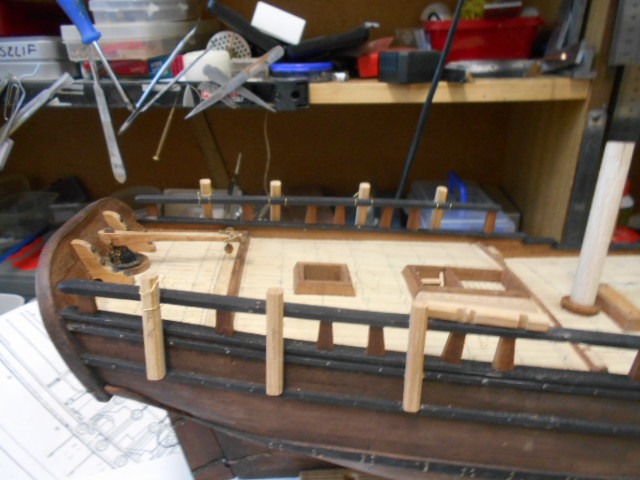

słupki burtowe pod falkonety
- DSCN3097.JPG (130.65 KiB) Przejrzano 4855 razy
- DSCN3169.JPG (130.5 KiB) Przejrzano 4855 razy

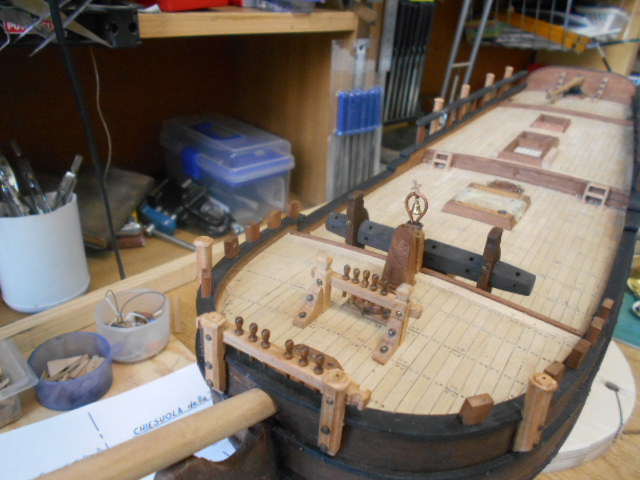

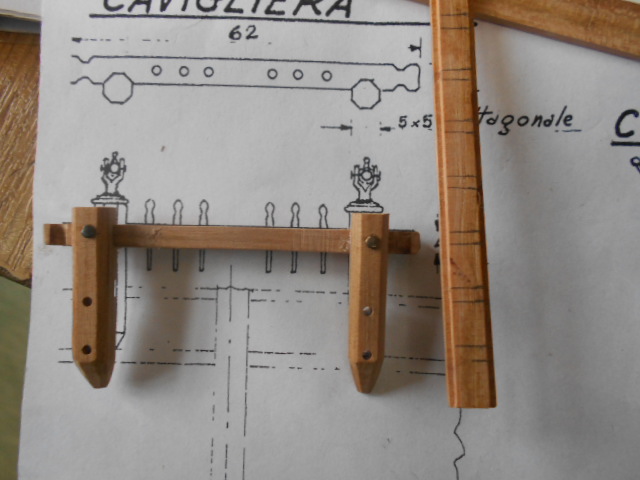

naglownice
- DSCN3153.JPG (130.34 KiB) Przejrzano 4855 razy
- DSCN3163.JPG (130.21 KiB) Przejrzano 4855 razy
Kominek
- DSCN3168.JPG (129.81 KiB) Przejrzano 4855 razy

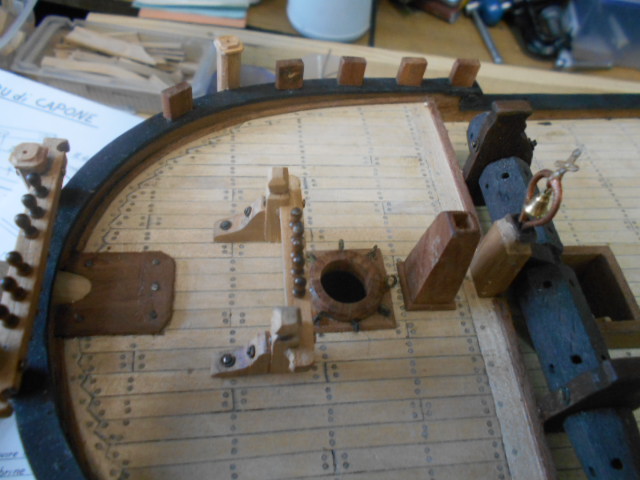

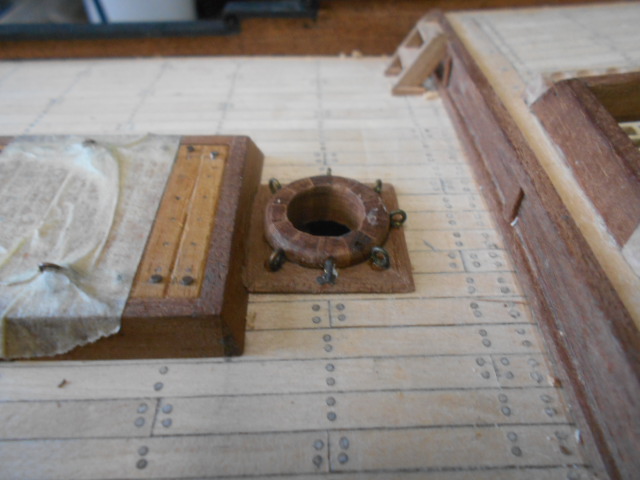

otwory pod maszty - fokmaszt i grot maszt
- DSCN3164.JPG (130.21 KiB) Przejrzano 4855 razy
- DSCN3166.JPG (130.44 KiB) Przejrzano 4855 razy

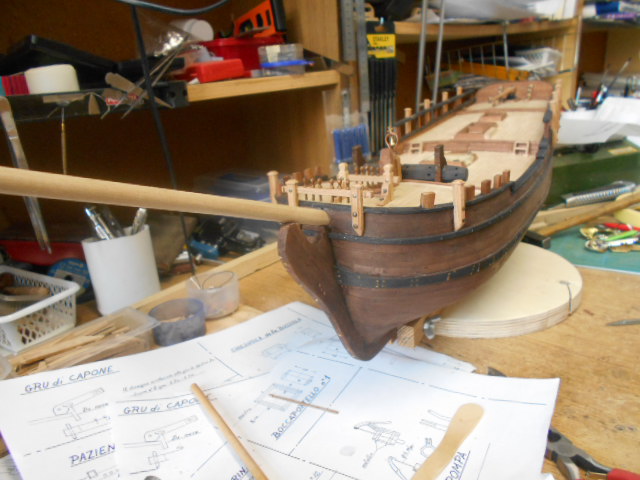

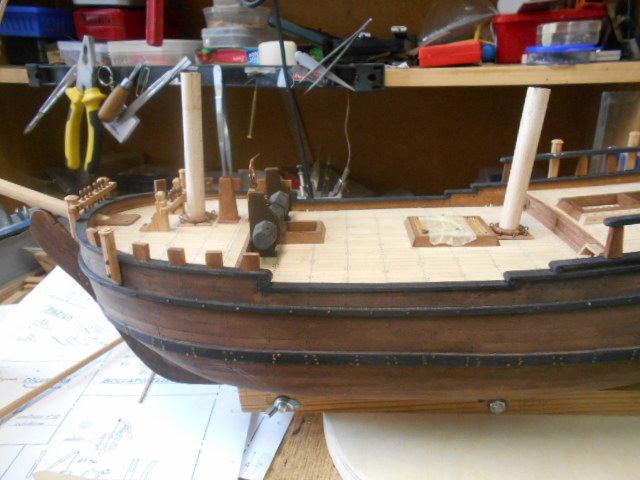

stan na dziś
- DSCN3170.JPG (130.19 KiB) Przejrzano 4855 razy
- DSCN3171.JPG (128.58 KiB) Przejrzano 4855 razy
Pozdrowienia
Ryszard
Re: Szkuner LYDE
: 02 lut 2020, 17:57
autor: ryszardb

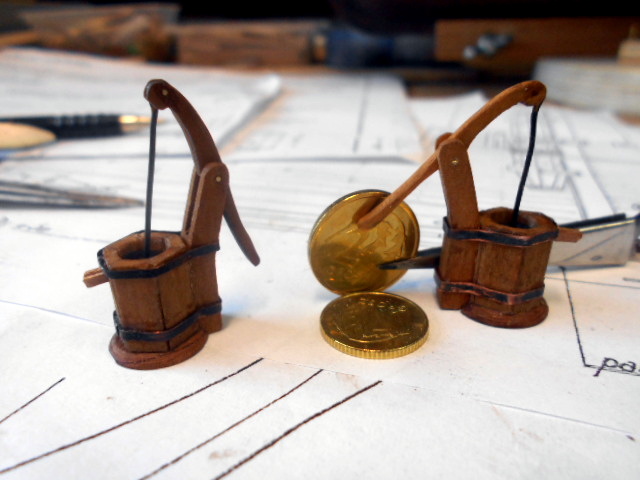

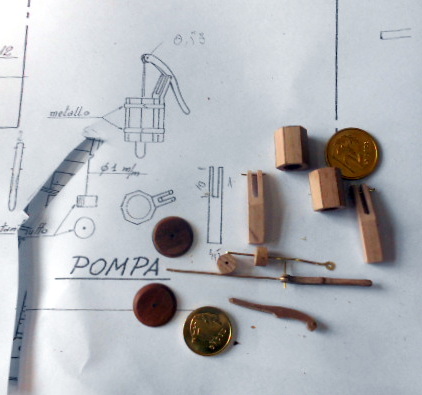

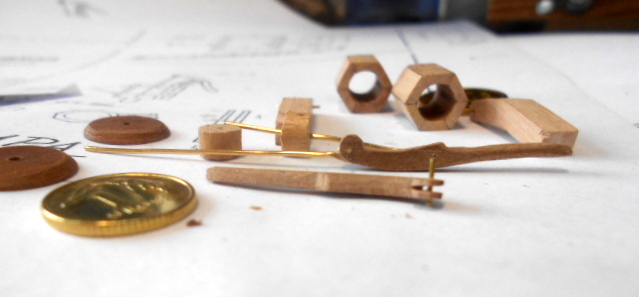

Tym razem spłodziłem pompy zęzowe. Na planach była tylko jedna pompa co uważam za błąd. Na statkach od dawna wszelkie urządzenia były podwójne i symetrycznie rozmieszczone i tak jest do dziś.
- DSCN3172.JPG (55.97 KiB) Przejrzano 4613 razy
- DSCN3173.JPG (56.46 KiB) Przejrzano 4613 razy
- DSCN3175.JPG (85.55 KiB) Przejrzano 4613 razy

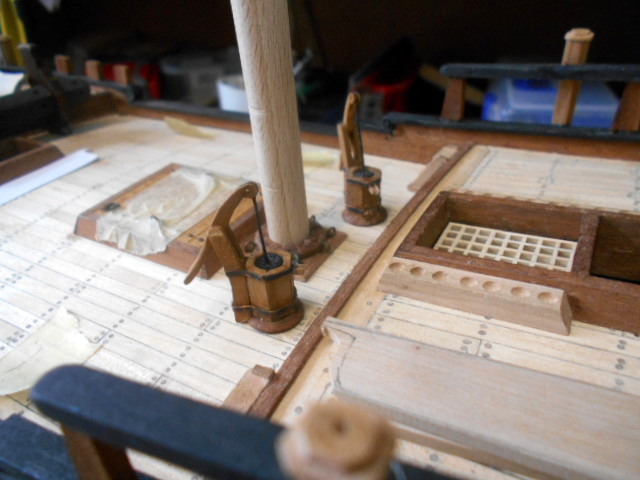

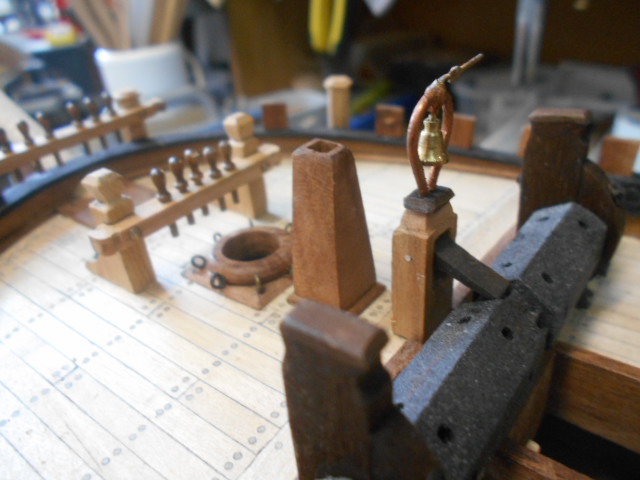

A tak będzie to stało na pokładzie
- DSCN3176.JPG (79.02 KiB) Przejrzano 4613 razy
Pozdrowienia
Ryszard
