Przez Twoją Piotrze LB zaprzestałem robić swoją LB bo wprowadzasz mnie w kompleksy Swoim wykonaniem. Mój dziób dużo odstaje od Twojego czy każdego innego.
Piękna robota czy to jest zgodne z historią okrętu czy nie. PIĘKNIE TO WYGLĄDA.
La Belle
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,
Piotras, nie wpadaj tak szybko w kompleksy, ten dziobek to nie taka filozofia, najlepiej skontaktuj sie ze mna na PW, cos wymyslimy.

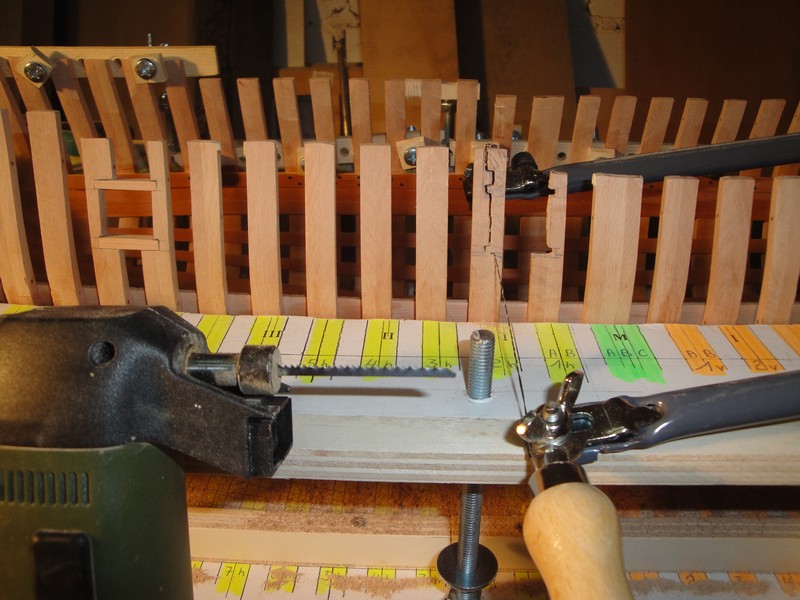

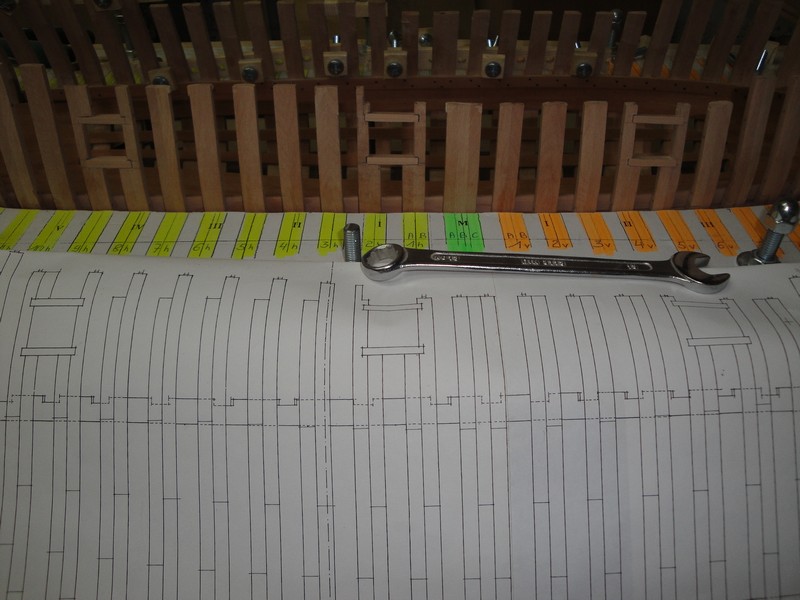

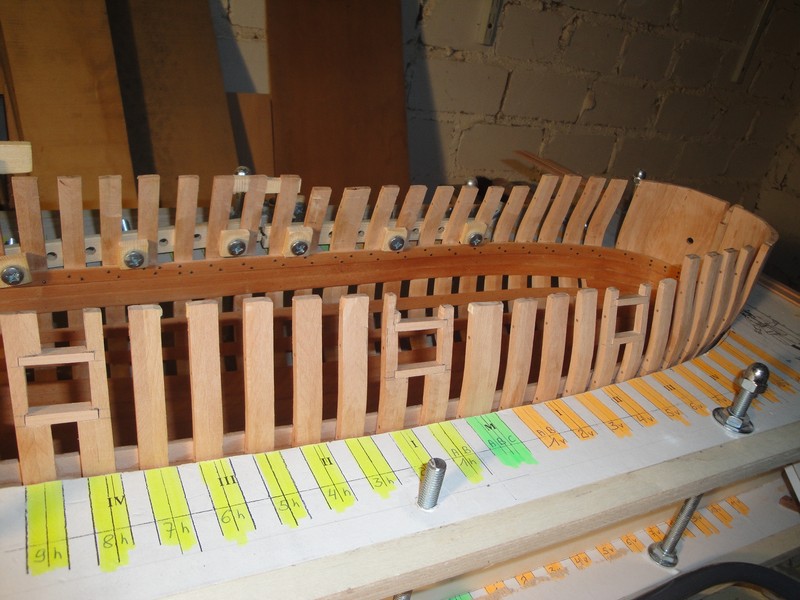

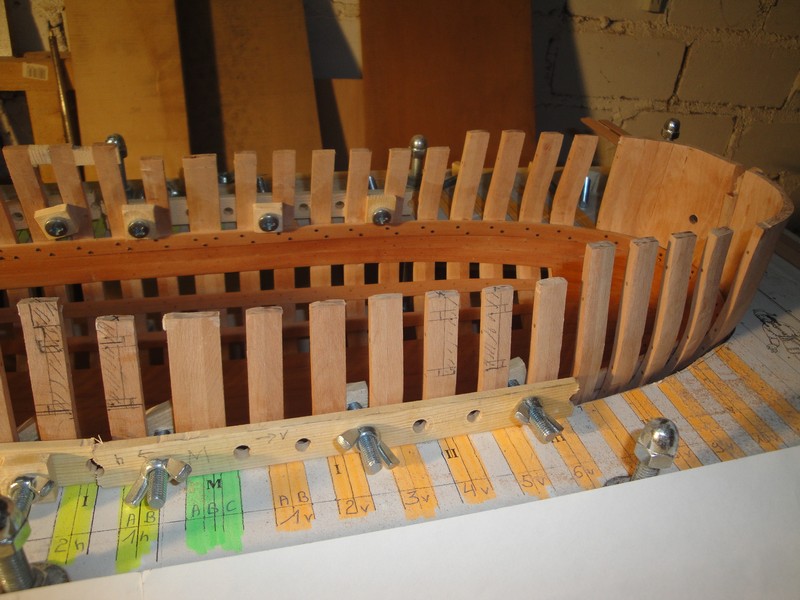

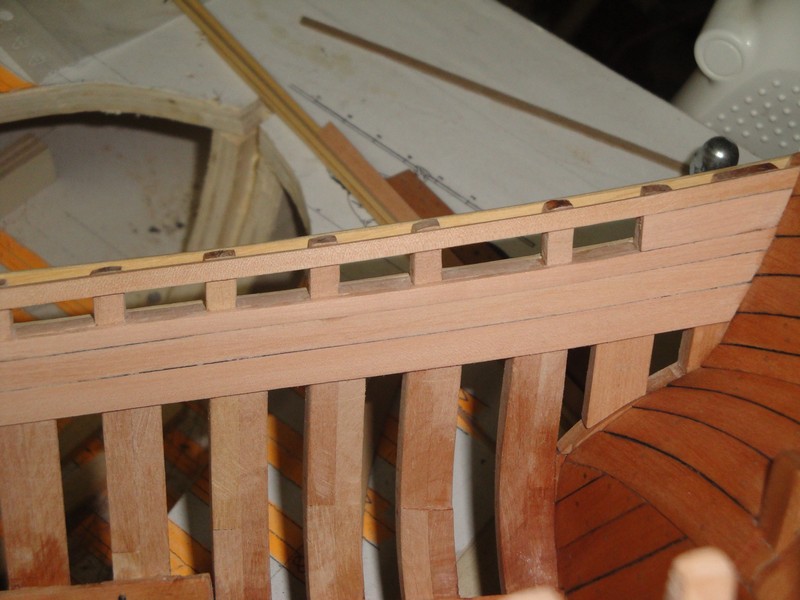

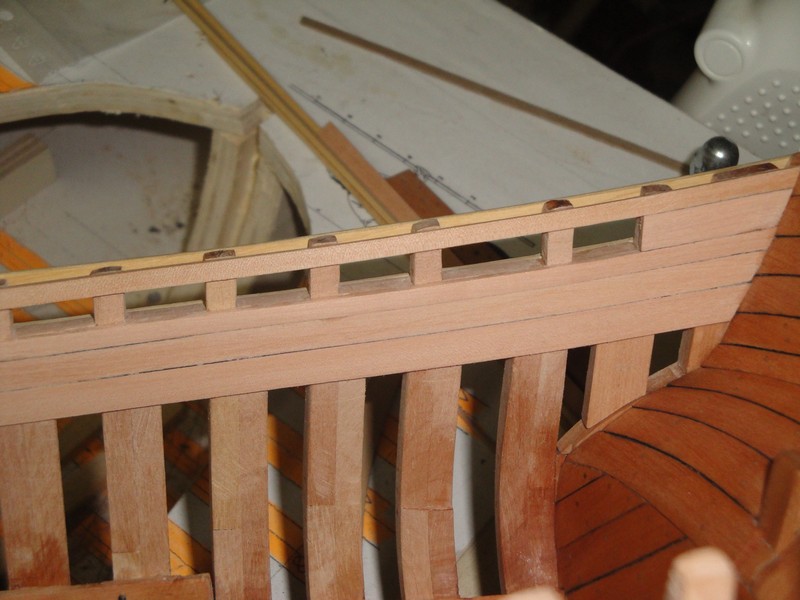

Amputowalem konce wreg wedlug planow po kilkukrotnych przymiarkach uzywajac do tego celu mini-wyrzynarki Proxxona. Wyznaczylem i wycialem luki dzialowe przy pomocy laubzegi ze spiralnym brzeszczotem. Wykonczylem wstepnie oramowanie luk (jeszcze nie poklejone ). Tak na marginesie maly dodatek do dyskusji o rozmieszczeniu tych luk dzialowych na burtach. La Belle ma tylko trzy po kazdej stronie. Przy wyznaczaniu pozycji tych luk, stwierdzilem ze odleglosci pomiedzy nimi wcale nie sa rowne
(150mm i 135mm pomiedzy srodkami luk) Albo tak bylo, albo projektant planow stwierdzil ze tak jest latwiej. W tym przypadku, zastosowalem sie do planow.
Serdecznie Pozdrawiam
Piotrek
Piotras, nie wpadaj tak szybko w kompleksy, ten dziobek to nie taka filozofia, najlepiej skontaktuj sie ze mna na PW, cos wymyslimy.
Amputowalem konce wreg wedlug planow po kilkukrotnych przymiarkach uzywajac do tego celu mini-wyrzynarki Proxxona. Wyznaczylem i wycialem luki dzialowe przy pomocy laubzegi ze spiralnym brzeszczotem. Wykonczylem wstepnie oramowanie luk (jeszcze nie poklejone ). Tak na marginesie maly dodatek do dyskusji o rozmieszczeniu tych luk dzialowych na burtach. La Belle ma tylko trzy po kazdej stronie. Przy wyznaczaniu pozycji tych luk, stwierdzilem ze odleglosci pomiedzy nimi wcale nie sa rowne
(150mm i 135mm pomiedzy srodkami luk) Albo tak bylo, albo projektant planow stwierdzil ze tak jest latwiej. W tym przypadku, zastosowalem sie do planow.
Serdecznie Pozdrawiam
Piotrek
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,
Po korekturze wyzej wymienionej "amputacji" wreg w okolicy rufy (zabraklo mi 8mm w odniesieniu do gornej krawedzi rufy i musialem wlepic odpowiednie przedluzenia, ale poniewaz burty powyzej odbojnic beda obustronnie pokryte poszyciem, to nic sie nie stalo), zabralem sie za konstrukcje szkieletu rufy.
Serdecznie Pozdrawiam
Piotrek
Po korekturze wyzej wymienionej "amputacji" wreg w okolicy rufy (zabraklo mi 8mm w odniesieniu do gornej krawedzi rufy i musialem wlepic odpowiednie przedluzenia, ale poniewaz burty powyzej odbojnic beda obustronnie pokryte poszyciem, to nic sie nie stalo), zabralem sie za konstrukcje szkieletu rufy.

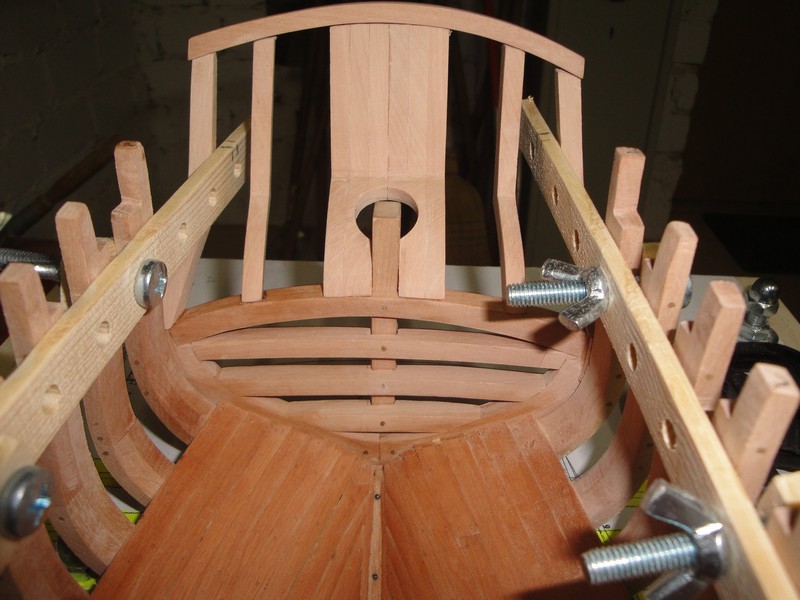

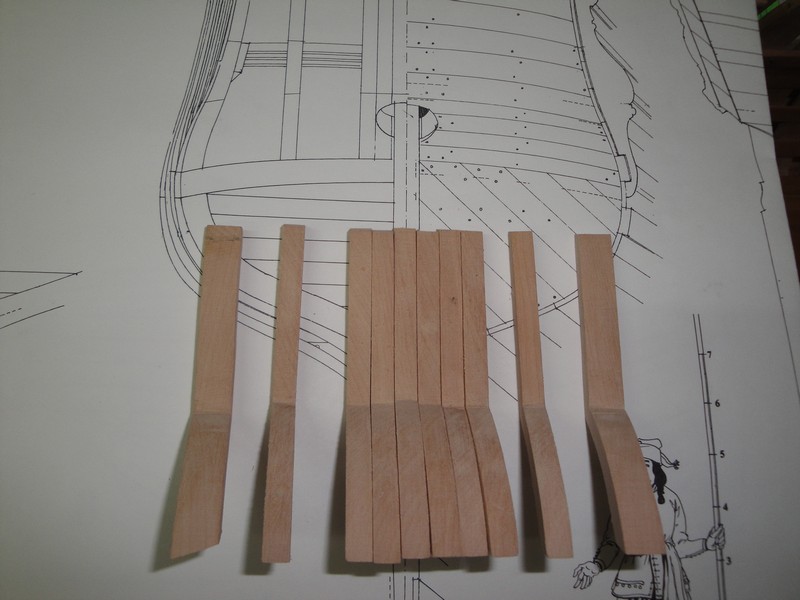

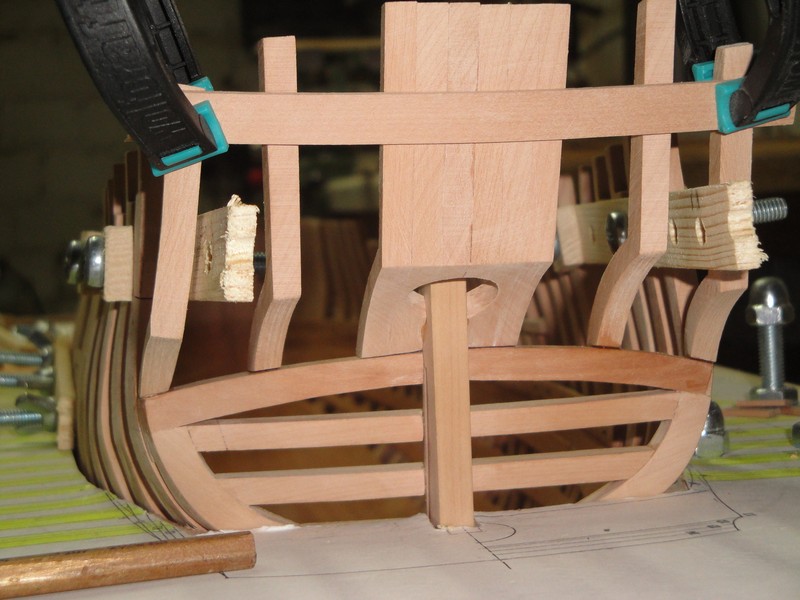

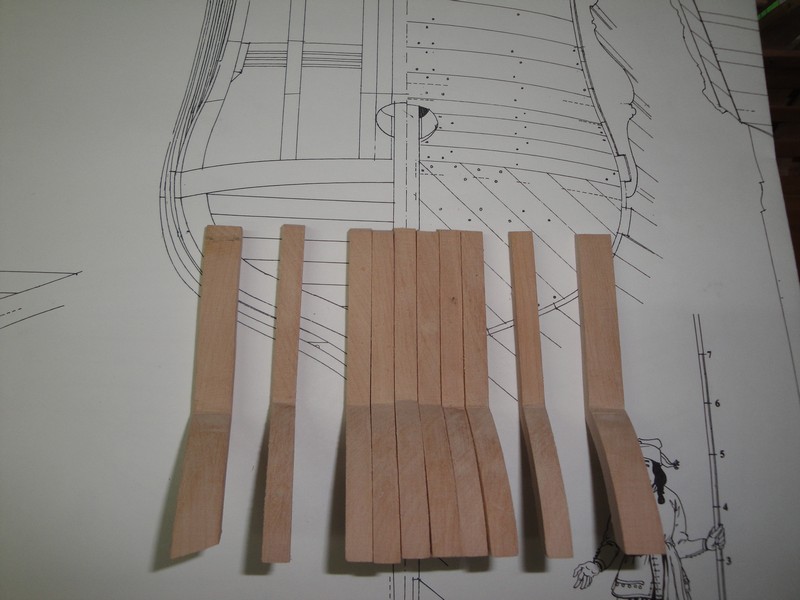

- wszystkie krzywulce wyciete

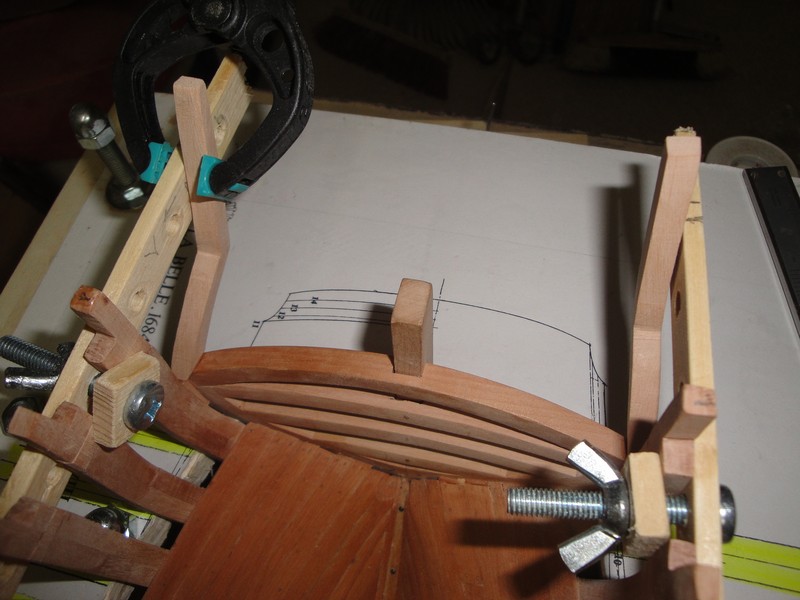

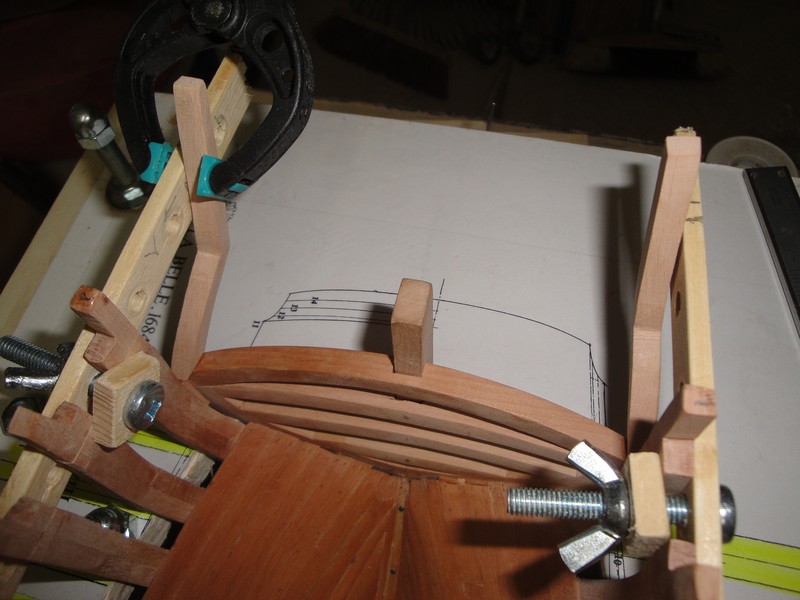

- zewnetrzne wsporniki wyprofilowane i zamocowane

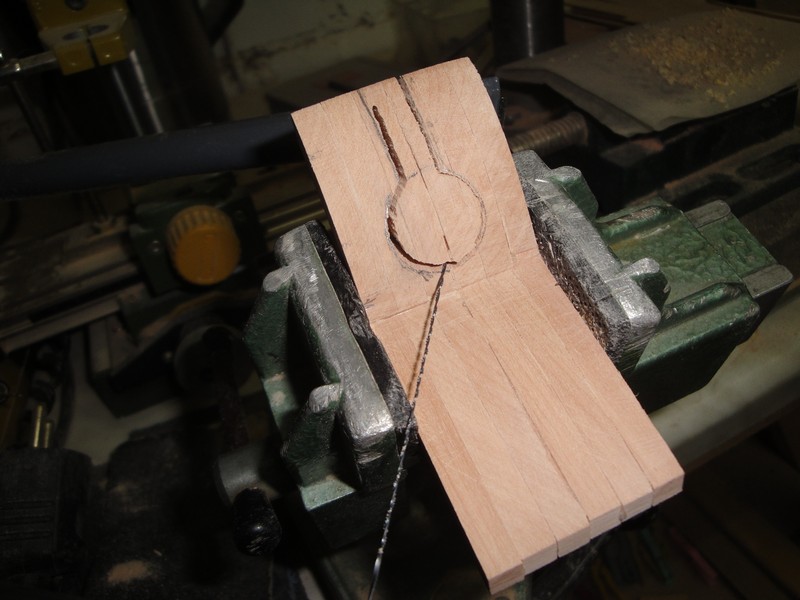

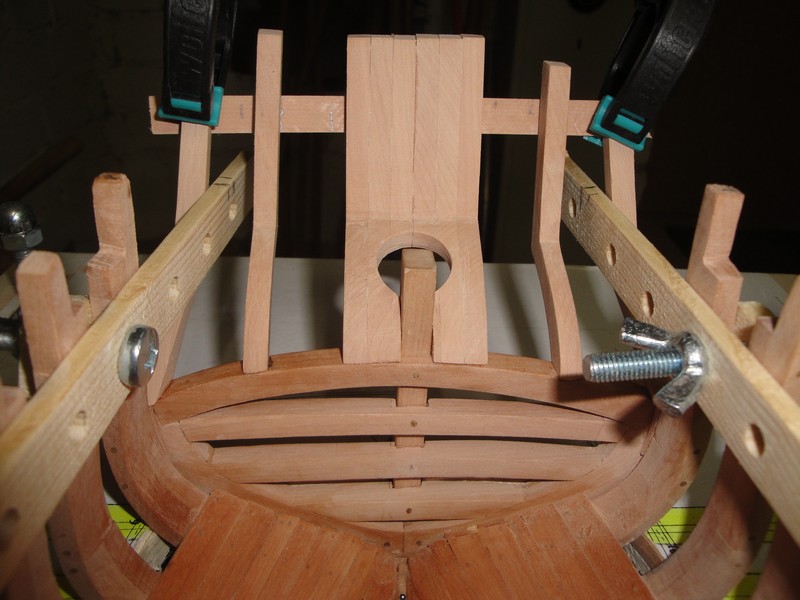

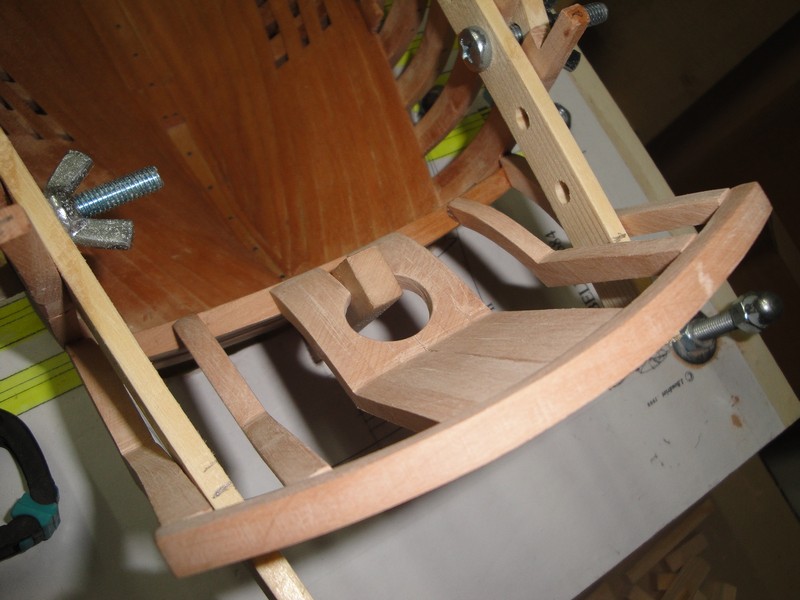

- w szesciu sklejonych elementach wycialem otwor na ster
- element zentralny zamocowany
- i od tylu

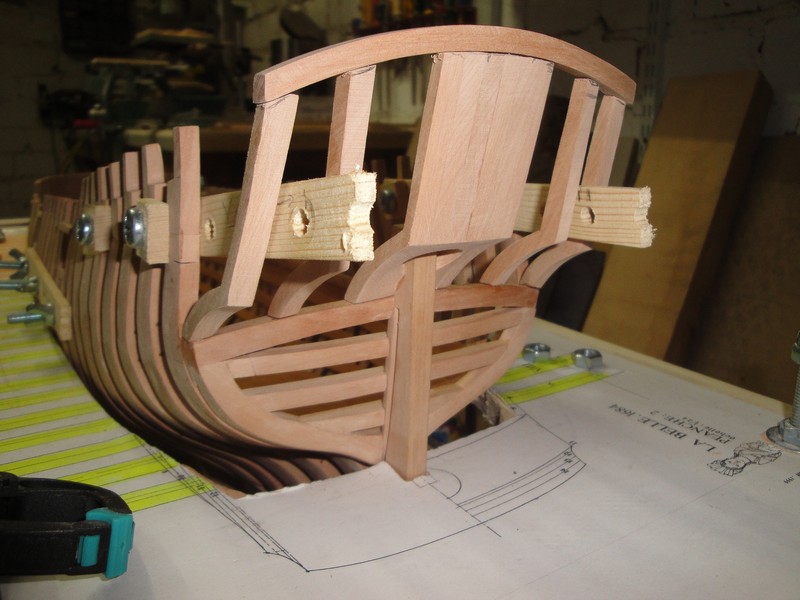

- kompletny szkielet z elementem zakonczeniowym
- widoczne zaokraglenie rufy
Serdecznie Pozdrawiam
Piotrek
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,

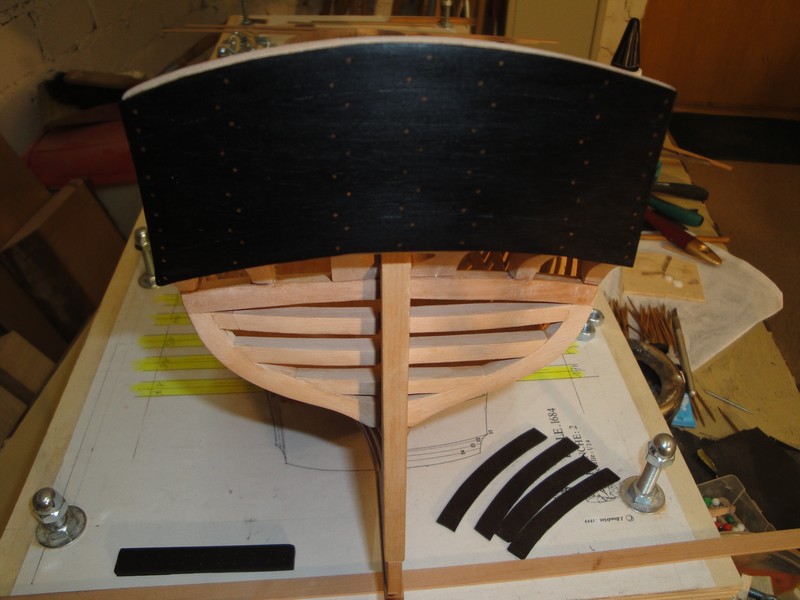

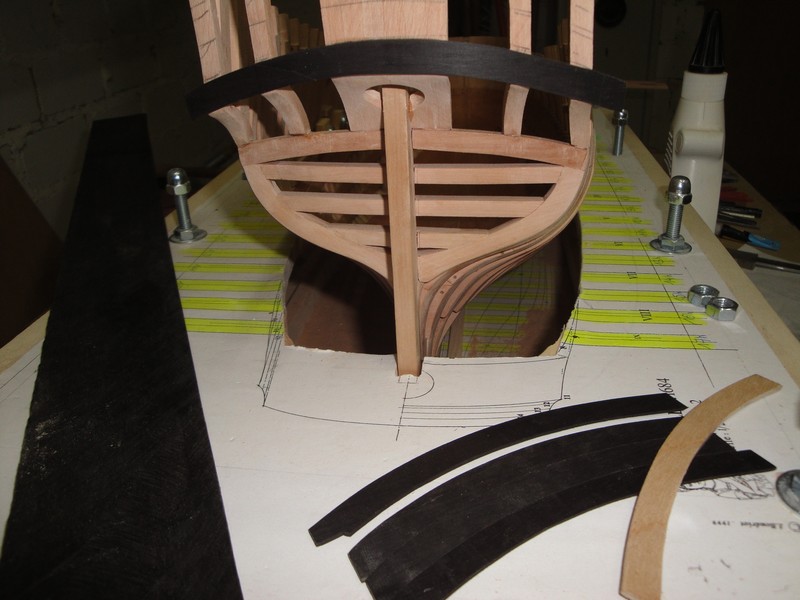

zabralem sie za pokrycie rufy. Gorna czesc jest czarna wiec uzylem hebanu. Przy pomocy szablonu wycialem odpowiednio wygiete listwy. Nie musialem zwracac uwagi na sloje, bo przy hebanie ich nie widac. Kolkowanie 0,8mm brazowym bambusem.
Serdecznie Pozdrawiam
Piotrek
zabralem sie za pokrycie rufy. Gorna czesc jest czarna wiec uzylem hebanu. Przy pomocy szablonu wycialem odpowiednio wygiete listwy. Nie musialem zwracac uwagi na sloje, bo przy hebanie ich nie widac. Kolkowanie 0,8mm brazowym bambusem.
- Pierwsza listwa dopasowana

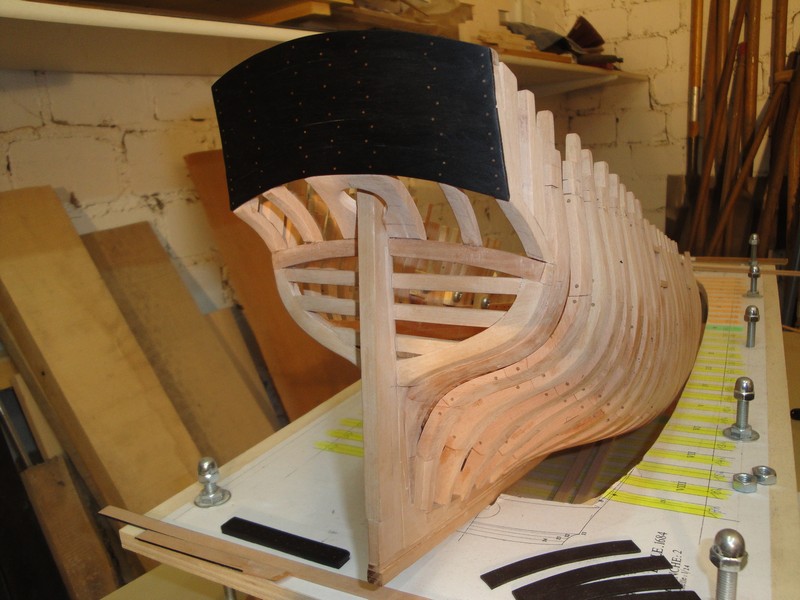

- Caly element poszyty i zakolkowany

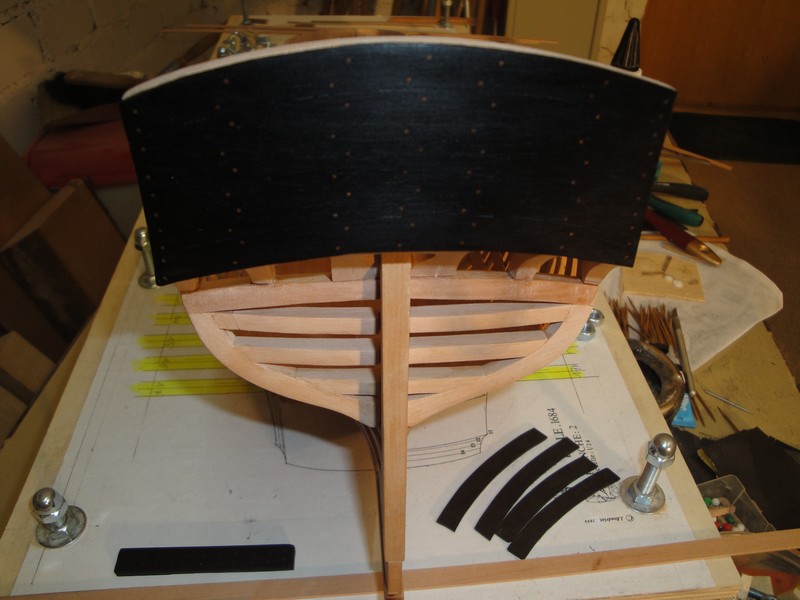

- I jeszcze raz z innej perspektywy
Serdecznie Pozdrawiam
Piotrek
-
Wojtek-Sos
- Posty: 159
- Rejestracja: 28 lis 2012, 18:05
Re: La Belle
Pięknie ta rufa wygląda. Żadne barwienie nie zastąpi koloru naturalnego hebanu.
Pozdrawiam
Wojtek
Wojtek
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,

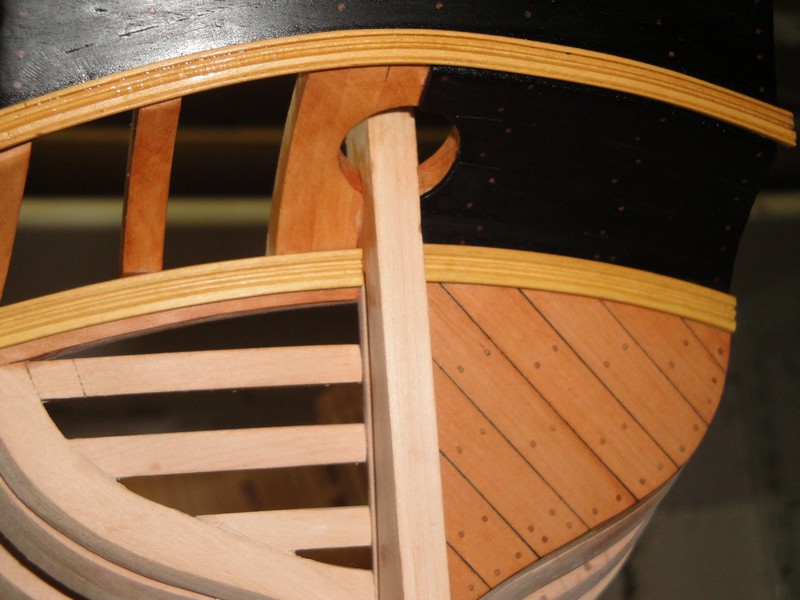

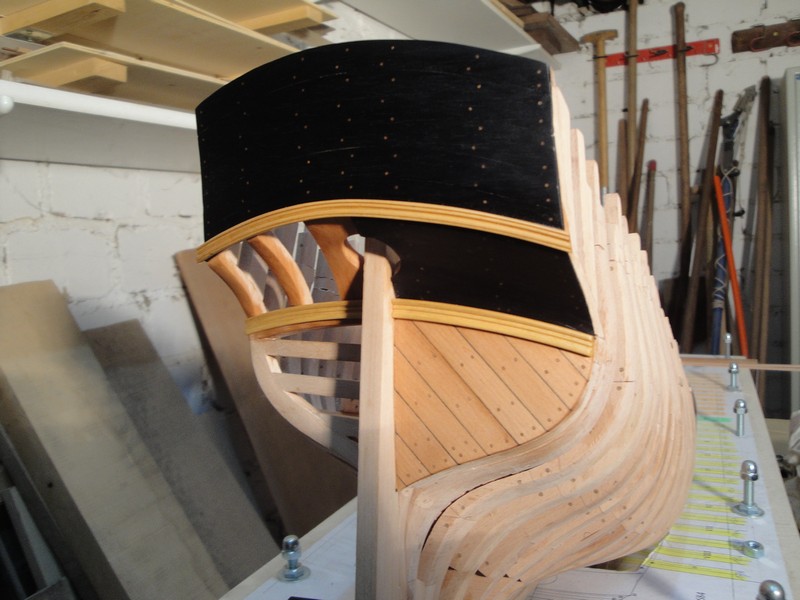

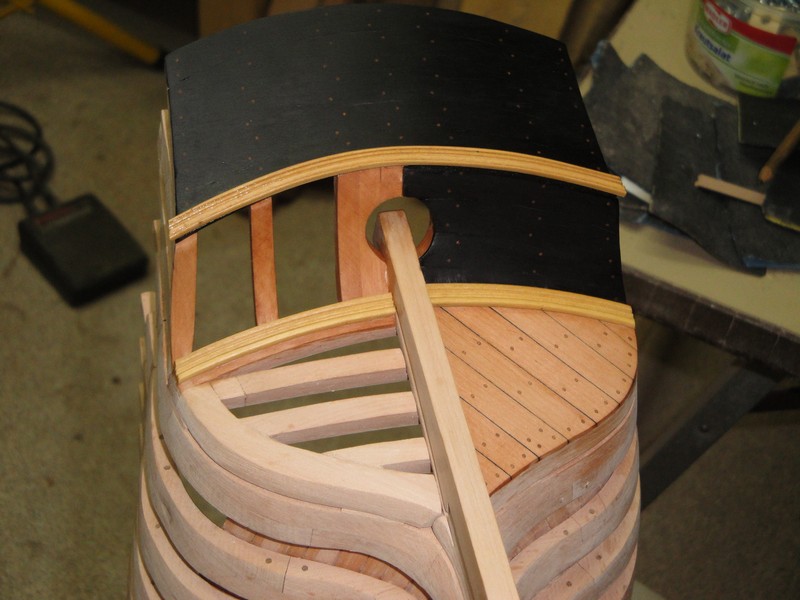

Ciag dalszy pokrywania rufy. Tylnia czesc zostanie czesciowo otwarta, tak jak to jest w tej chwili. Ciekawie wyszla synteza bukszpanu z hebanem i z grusza. Listwy dekoracyjne sa jeszcze wilgotne od oleju lnianego.
Serdecznie Pozdrawiam
Piotrek
Ciag dalszy pokrywania rufy. Tylnia czesc zostanie czesciowo otwarta, tak jak to jest w tej chwili. Ciekawie wyszla synteza bukszpanu z hebanem i z grusza. Listwy dekoracyjne sa jeszcze wilgotne od oleju lnianego.
Serdecznie Pozdrawiam
Piotrek
-
Piotras
- Posty: 69
- Rejestracja: 14 mar 2011, 21:43
Re: La Belle
Ładnie to wszystko wygląda, kolor super teraz drewno dostało. Ciekawe co Myszor na to powie.
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,

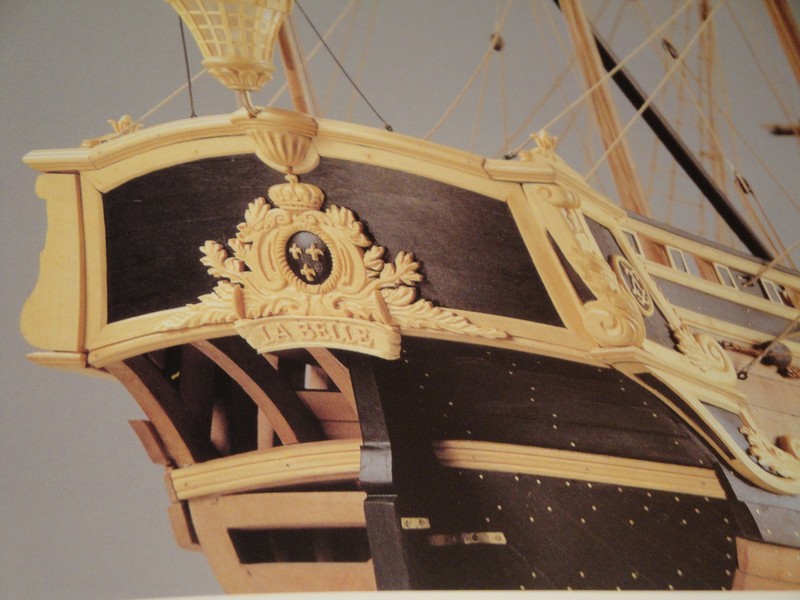

przy czesciowym pokryciu opieralem sie na monografii La Belle:
Serdecznie Pozdrawiam
Piotrek
przy czesciowym pokryciu opieralem sie na monografii La Belle:
Serdecznie Pozdrawiam
Piotrek
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,

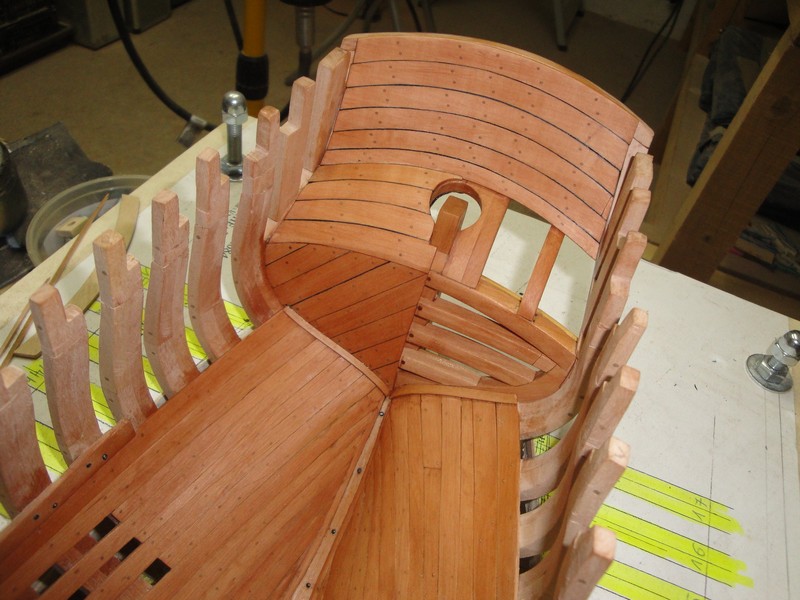

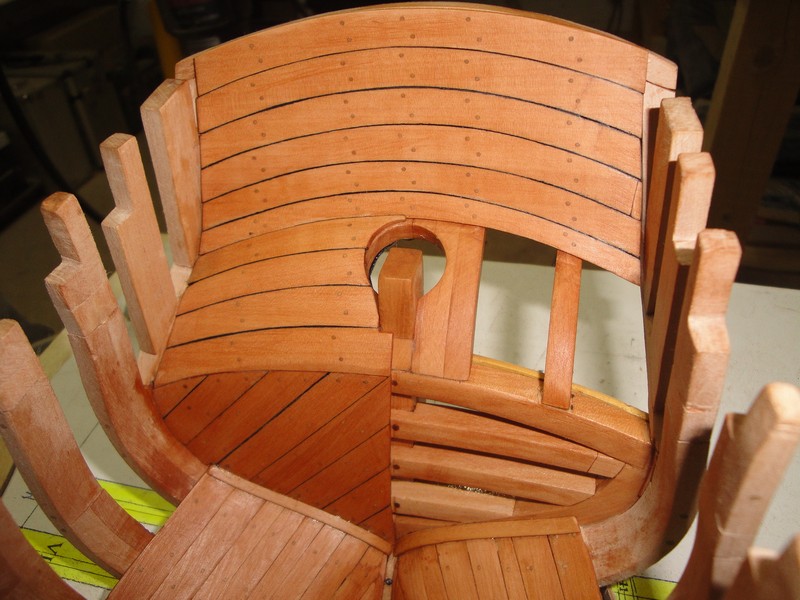

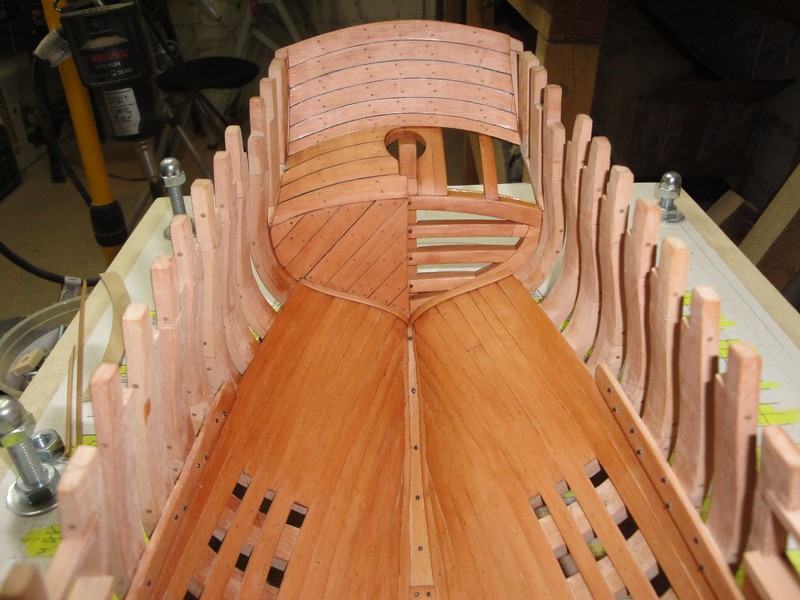

ciag dalszy pokrywania rufy, tym razem od wewnatrz, analogicznie jak poprzednio (szablony, krzywulce wyciete i dopasowane, szerokosc desek 9mm, grubosc 1,5mm).
Serdecznie Pozdrawiam
Piotrek
ciag dalszy pokrywania rufy, tym razem od wewnatrz, analogicznie jak poprzednio (szablony, krzywulce wyciete i dopasowane, szerokosc desek 9mm, grubosc 1,5mm).
Serdecznie Pozdrawiam
Piotrek
-
PiotrekM
- Posty: 47
- Rejestracja: 01 kwie 2011, 21:41
Re: La Belle
Witam,

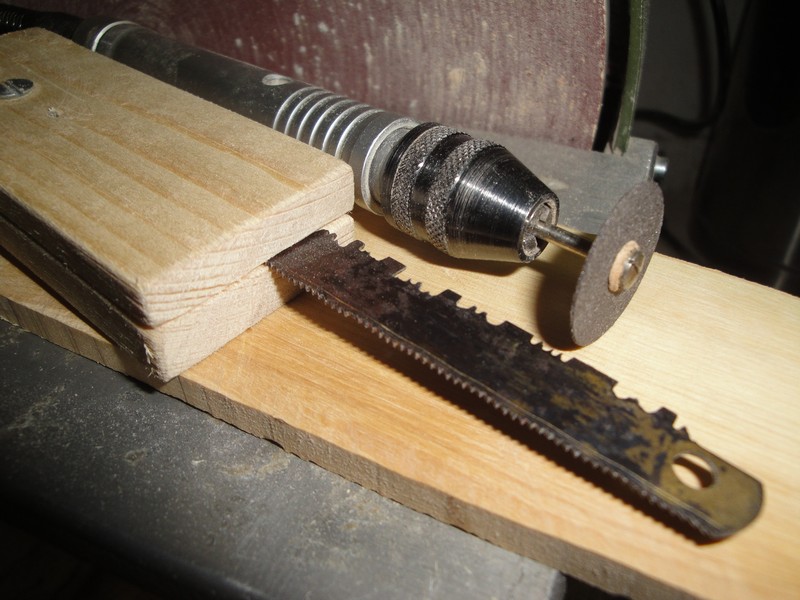

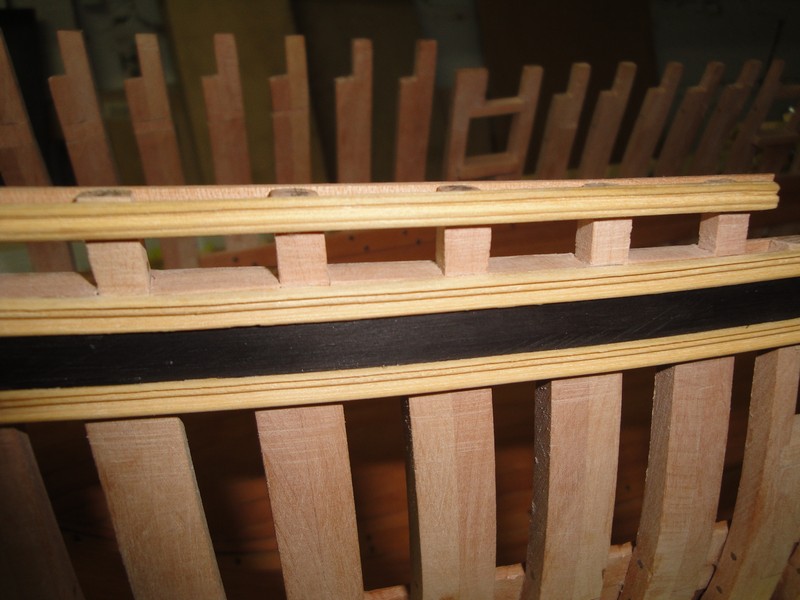

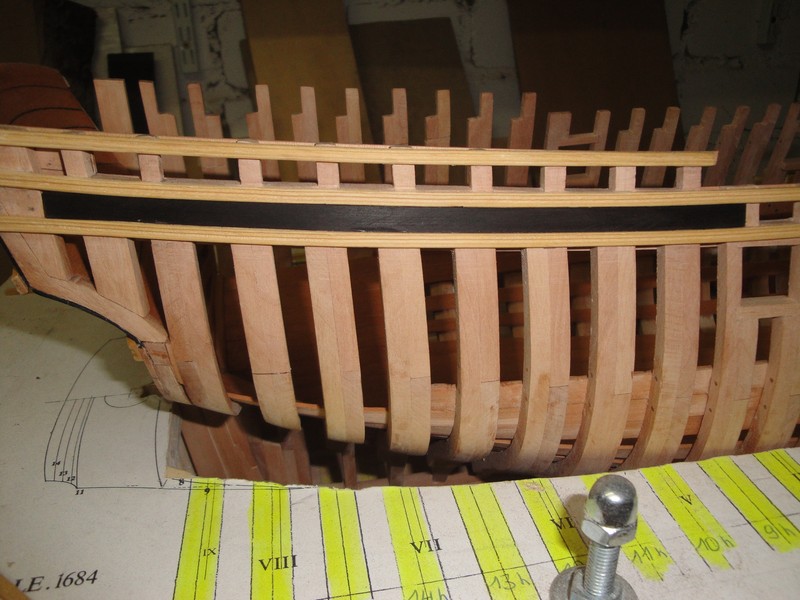

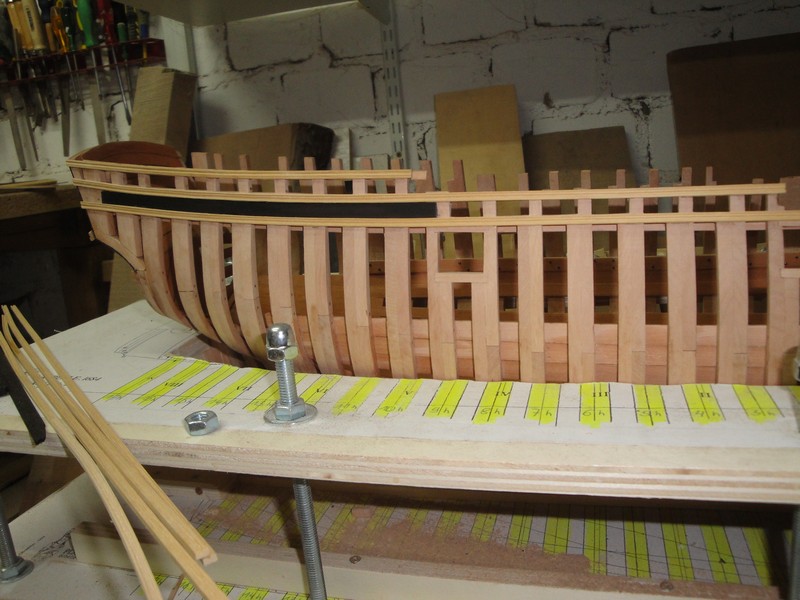

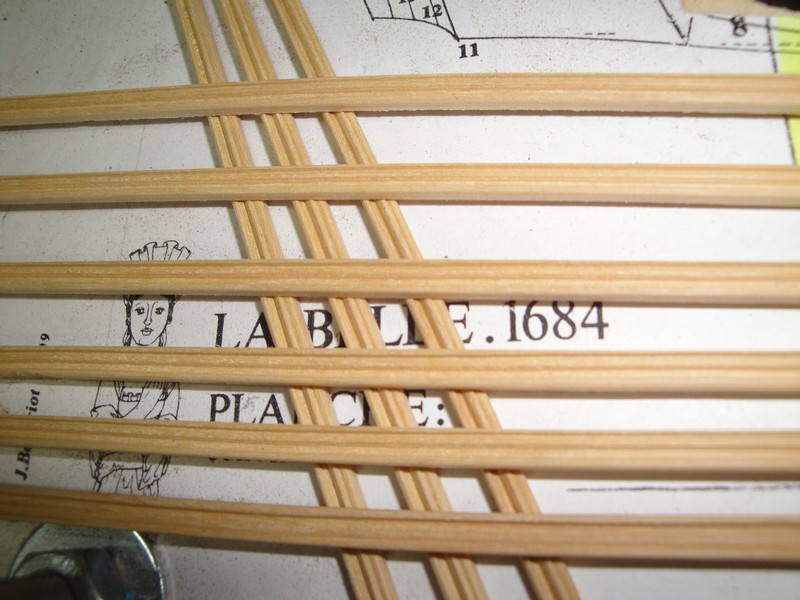

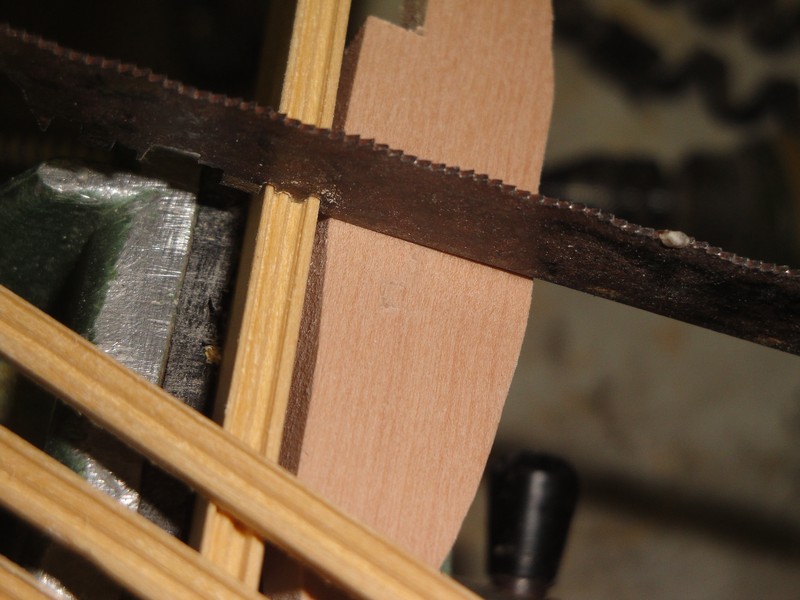

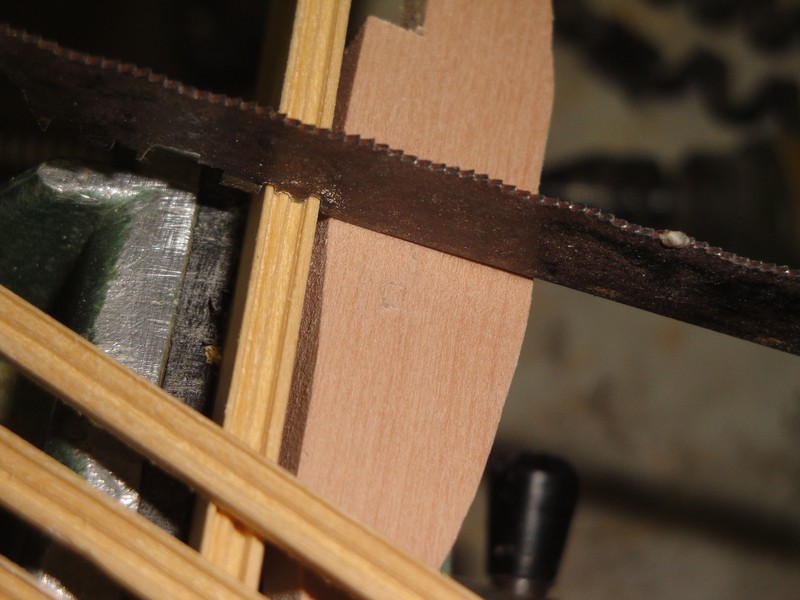

Przyszla kolej na listwy ozdobne na zewnetrznych burtach. Przy pomocy korundowej sciernicy tarczowej (D=22mm, grubosc 0,7mm) wycialem w brzeszczocie pilki do metalu "szablony" (metoda na pewno jest ogolnie znana, ale gwoli scislosci zamieszczam kilka zdjec) ktorymi wyskrobalem odpowiednie profile (szerokosc 4mm, grubosc 2,5mm).
Serdecznie Pozdrawiam
Piotrek
Przyszla kolej na listwy ozdobne na zewnetrznych burtach. Przy pomocy korundowej sciernicy tarczowej (D=22mm, grubosc 0,7mm) wycialem w brzeszczocie pilki do metalu "szablony" (metoda na pewno jest ogolnie znana, ale gwoli scislosci zamieszczam kilka zdjec) ktorymi wyskrobalem odpowiednie profile (szerokosc 4mm, grubosc 2,5mm).
Serdecznie Pozdrawiam
Piotrek
