Korwetta "LA CRÉOLE "skala 1:48

[Jerzy43]

Jurku , ładnie te elementy wyglądają , ale poprosiłbym o więcej informacji , materiał i technika wykonania.
Już od dawna walczymy na forum o pokazywanie jak i z czego dany element został wykonany . Staramy się wzajemnie podpowiadać jak i z czego można coś zrobić ponieważ w ten sposób uczymy się. Nie sztuką jest pokazanie co się zrobiło , ale jak to się robi

Witaj,
oczywiście masz rację, powinienem coś napisać na temat materiałów i wykonania.
Materiał to stal St5, natomiast elementy zostały wycięte w technice waterjet. Jest to technika wycinania zawiesiną korundu w strumieniu wody. Być może wywołam tym wpisem dyskusję nad "upadkiem" modelarstwa, ale zapewniam że samo wycięcie w tej technice metalowych elementów to tylko 20% całej pracy nad kabestanem. Pozostaje wykonanie elementów drewnianych, spasowanie, złożenie wszystkiego w całość i dopieszczenie. Z tego co wiem, to wielu kolegów kupuje, bądź samemu robi elementy wykonane w technice CNC.

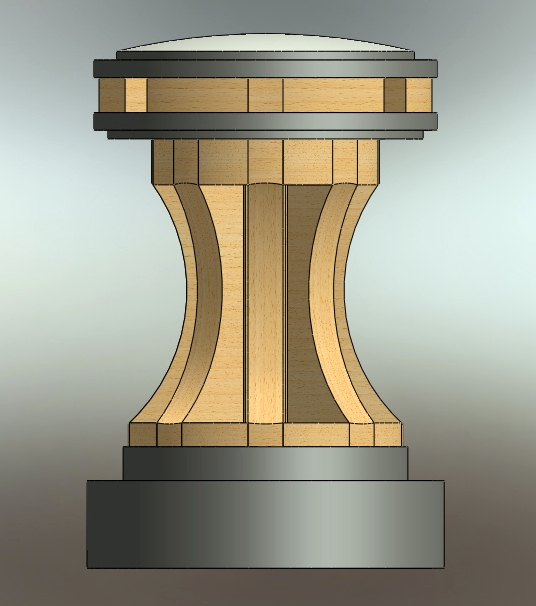

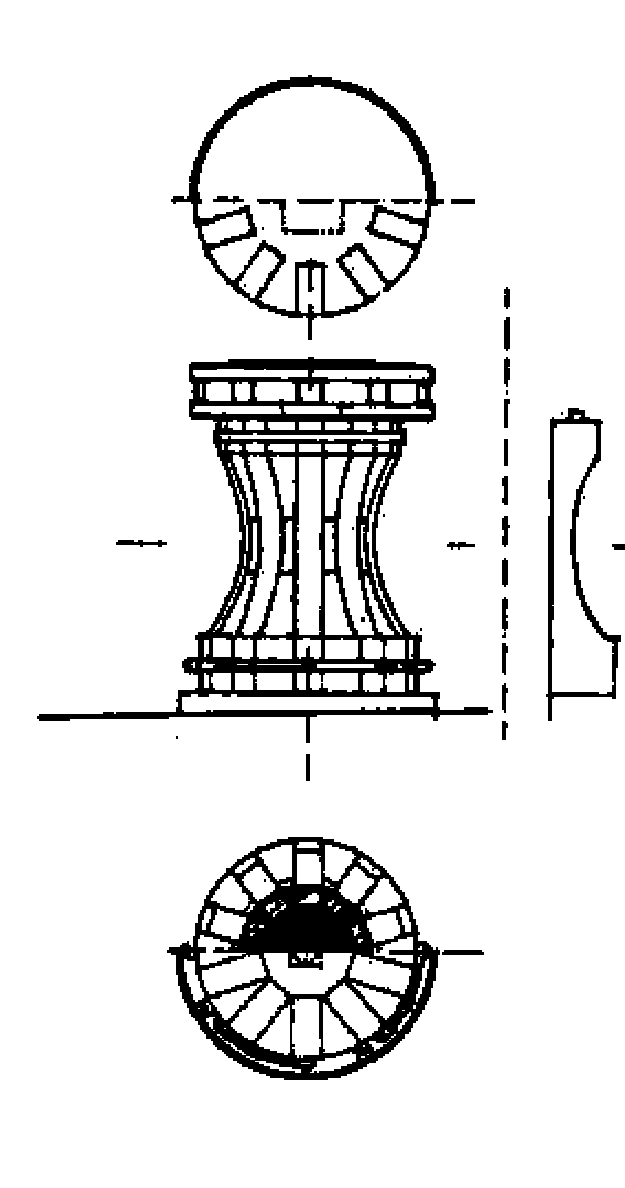

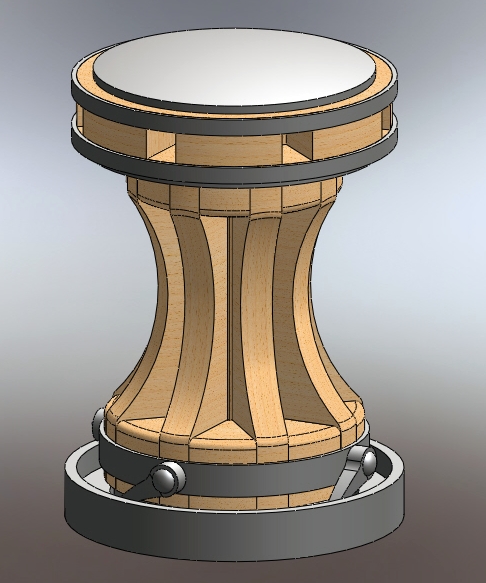

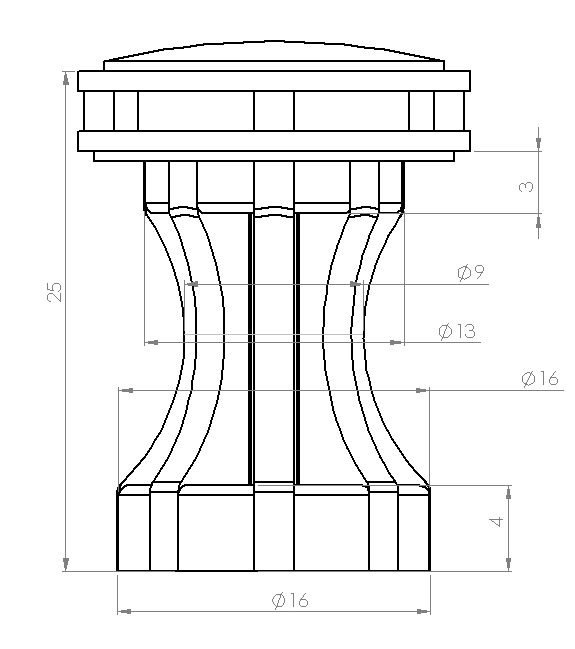

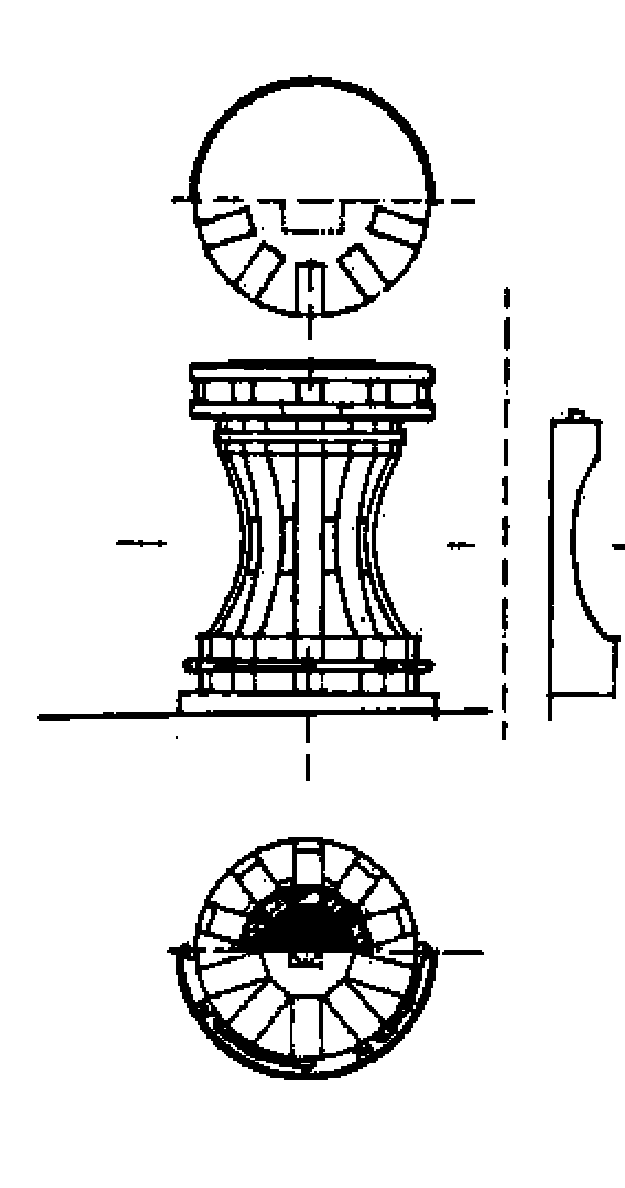

Poniżej rysunki kabestanu:


Kabestan kpl.JPG (167.09 KiB) Przejrzano 5454 razy

W dalszej relacji z prac nad kabestanem pokażę cały jej przebieg na zdjęciach i w opisie.

[Wojtek-Sos]

Jeżeli zrobisz ten kabestan tak jak na rysunku, to będzie super. Powodzenia.

[Jerzy43]

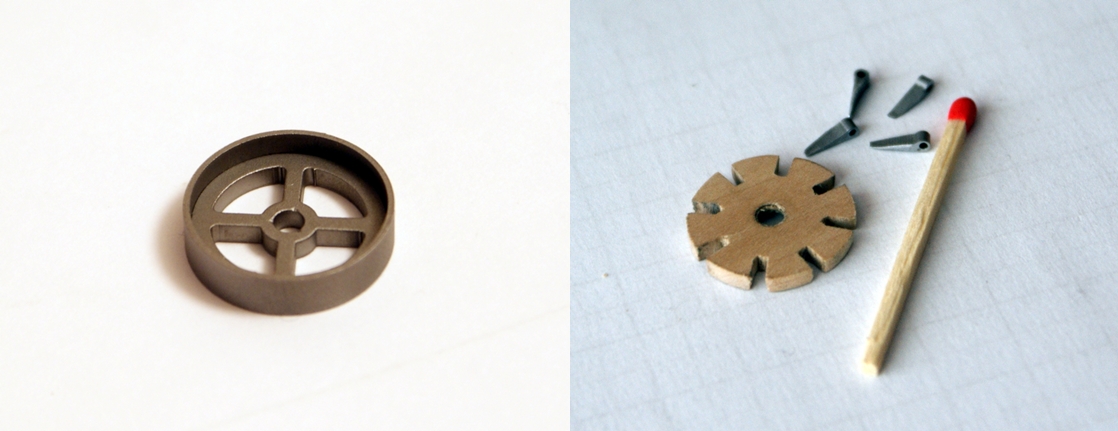

kolejne elementy kabestanu - ramiona zapadek i tarcza do handszpaków.
Zapadki-stal, tarcza-drewno-grusza

[Jerzy43]

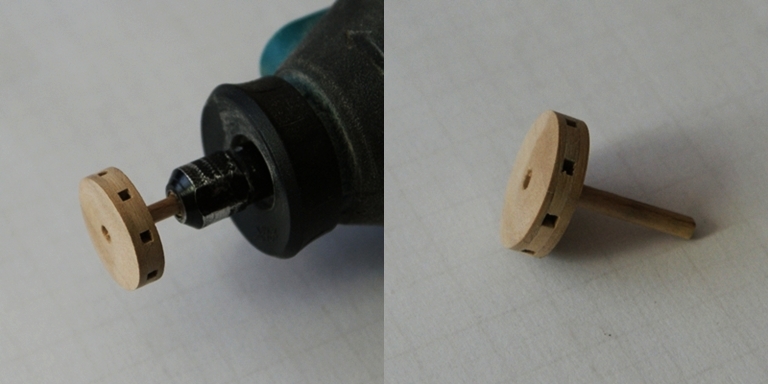

Jak obiecałem, krok po kroku:

[Sance]

Być może wywołam tym wpisem dyskusję nad "upadkiem" modelarstwa, ale zapewniam że samo wycięcie w tej technice metalowych elementów to tylko 20% całej pracy nad kabestanem.

Nie ma się co wstydzić cnc świat idzie do przodu to i technika się posuwa
victory wykonano siekierami a obecnie wszystko robi się na maszynach i nikt nie ubolewa nad upadkiem szkutnictwa

[Jerzy43]

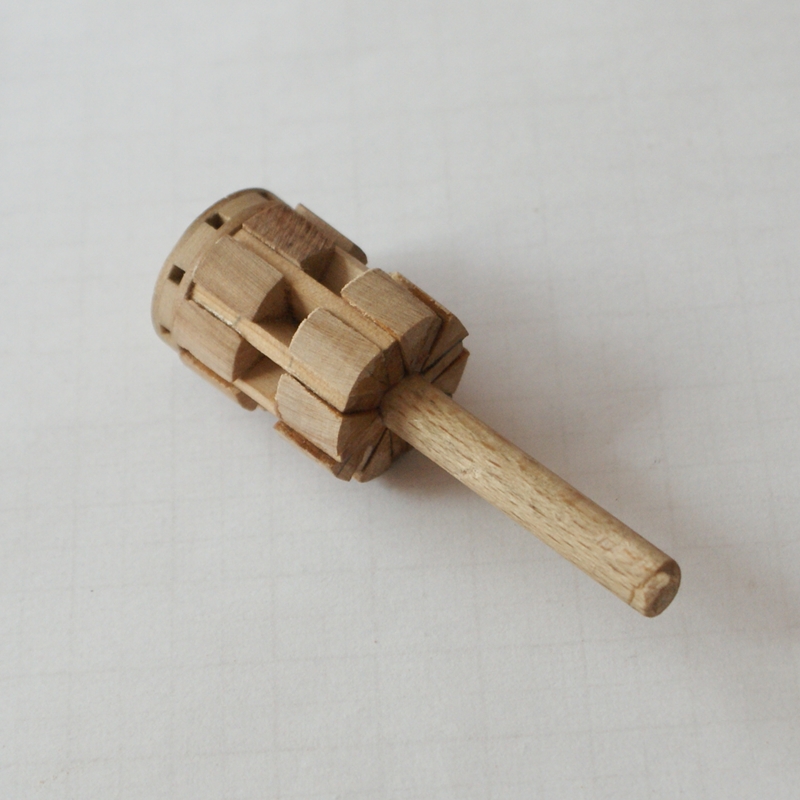

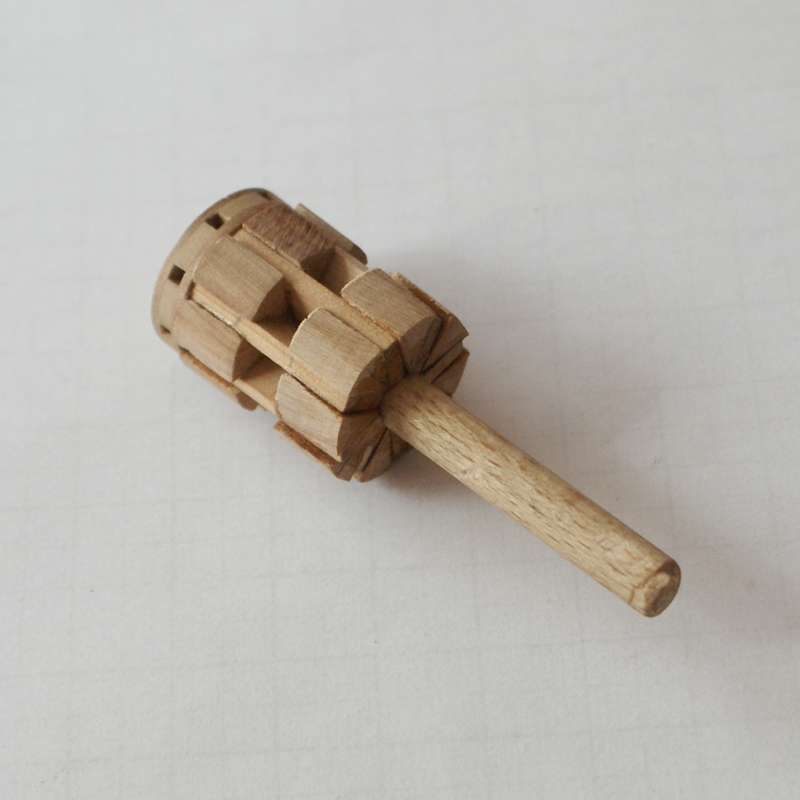

Kabestan sklejony. Po wyschnięciu przetoczenie, a właściwie przeszlifowanie na gotowo wg. rysunku

Kabestan kpl.JPG (76.44 KiB) Przejrzano 5146 razy

[Jerzy43]

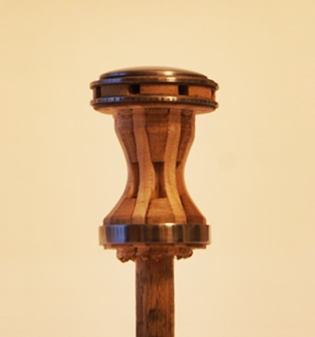

Kabestan po przetoczeniu, z prowizorycznie założonymi okuciami


[Sance]

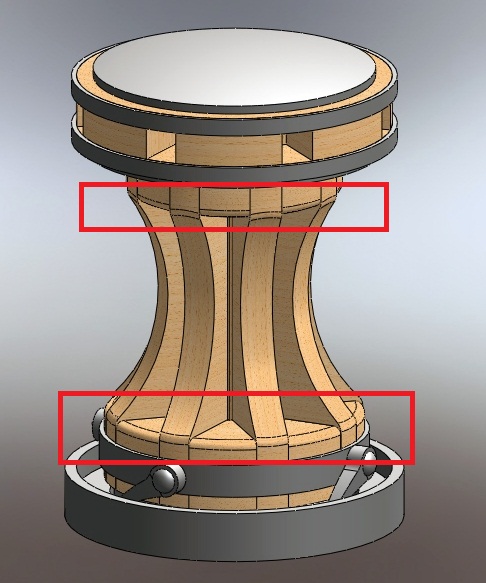

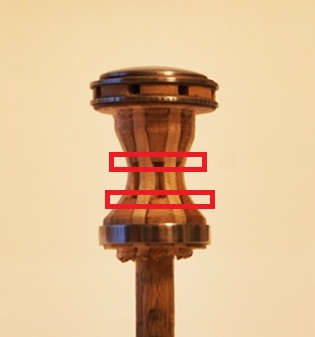

Jerzy na rysunku wypełnienie głowicy między żebrami kończy się w miejscu gdzie zaczyna się łuk kabestanu natomiast na twoim sięga prawie do połowy nie wiem czy to celowe działanie czy błąd.

Kabestan kpl.JPG (81.13 KiB) Przejrzano 4928 razy


[tadheus]

Jest dobrze,tak jak w planach.Wizualizacja jest błędna.

[Sance]

I tak się rodzą nieporozumienia Dzięki za info.
