La Belle 1684 - szkielet 1:24

Opisy budowy jednostek żaglowych
Awatar użytkownika
Piotras
Posty: 69
Rejestracja: 14 mar 2011, 21:43

Re: La Belle 1684 - szkielet 1:24

Post autor: Piotras »

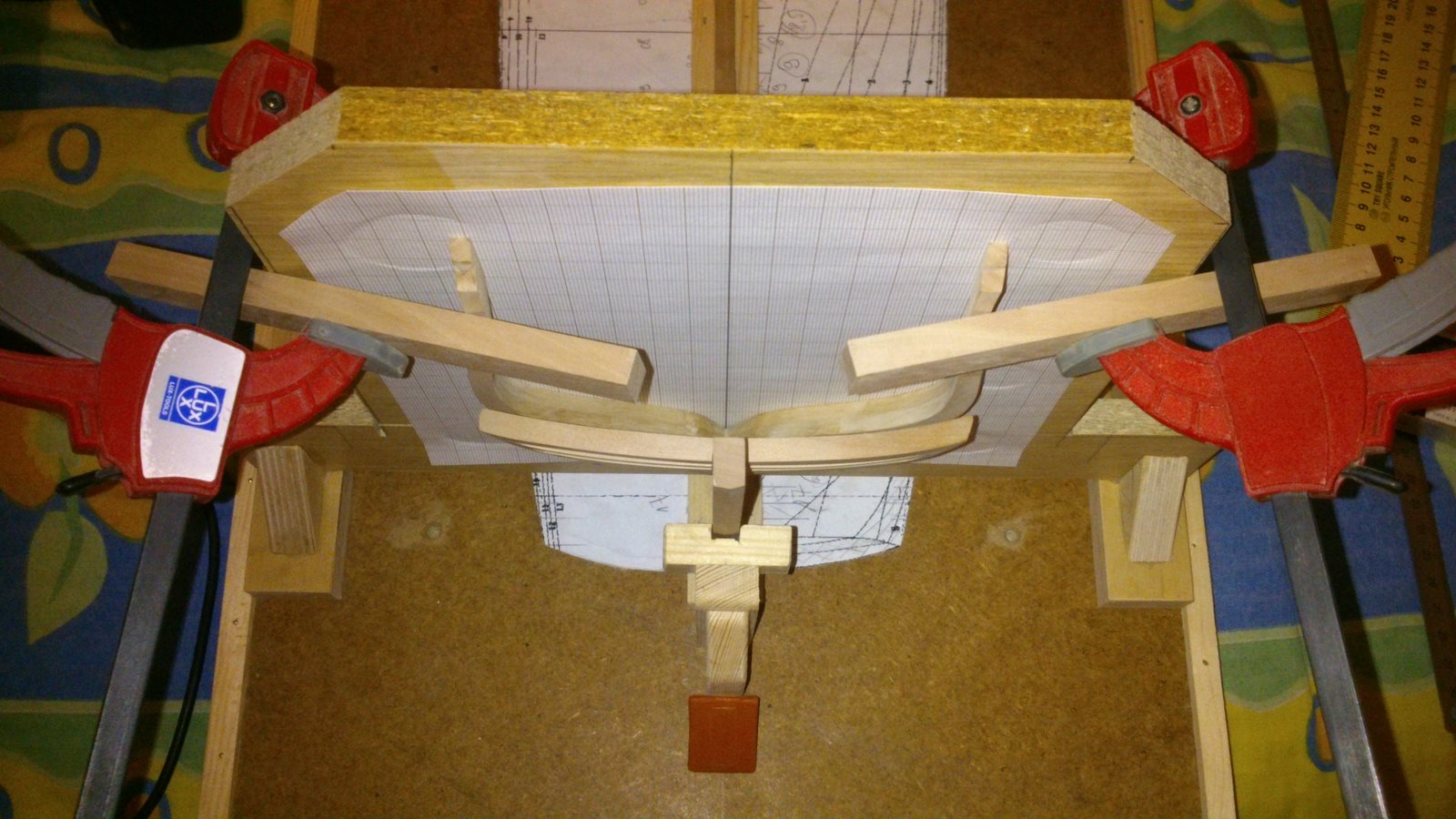

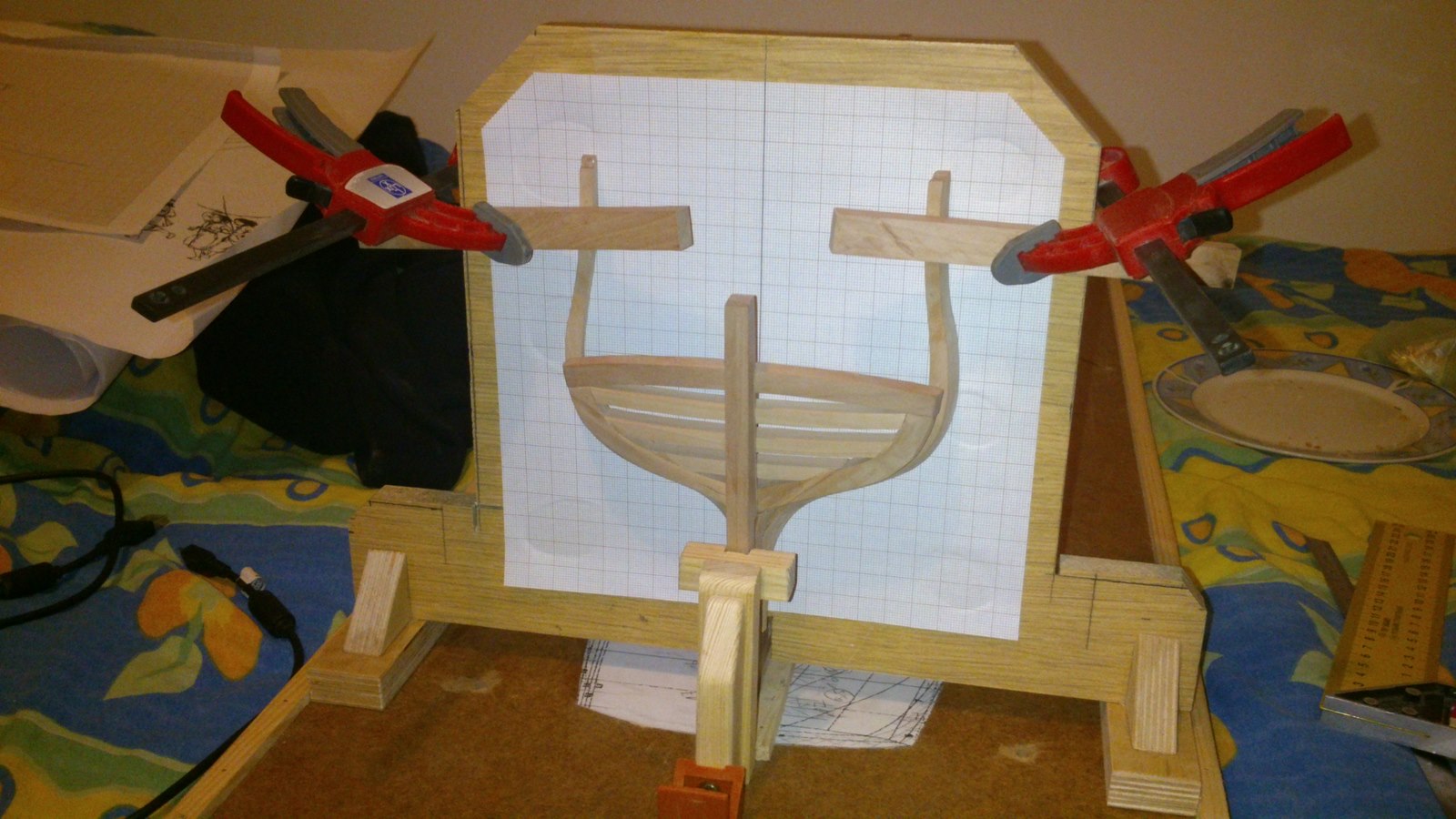

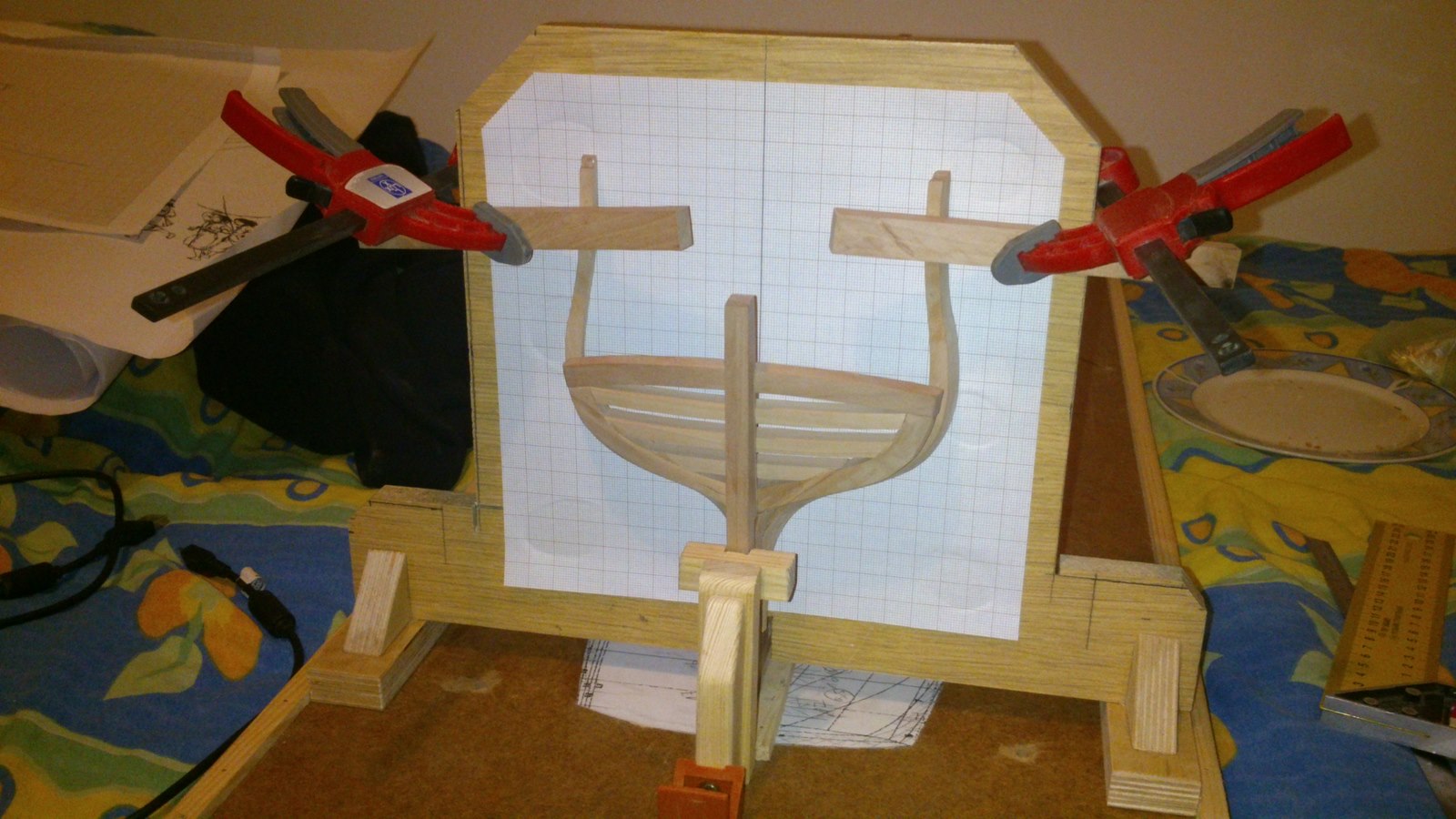

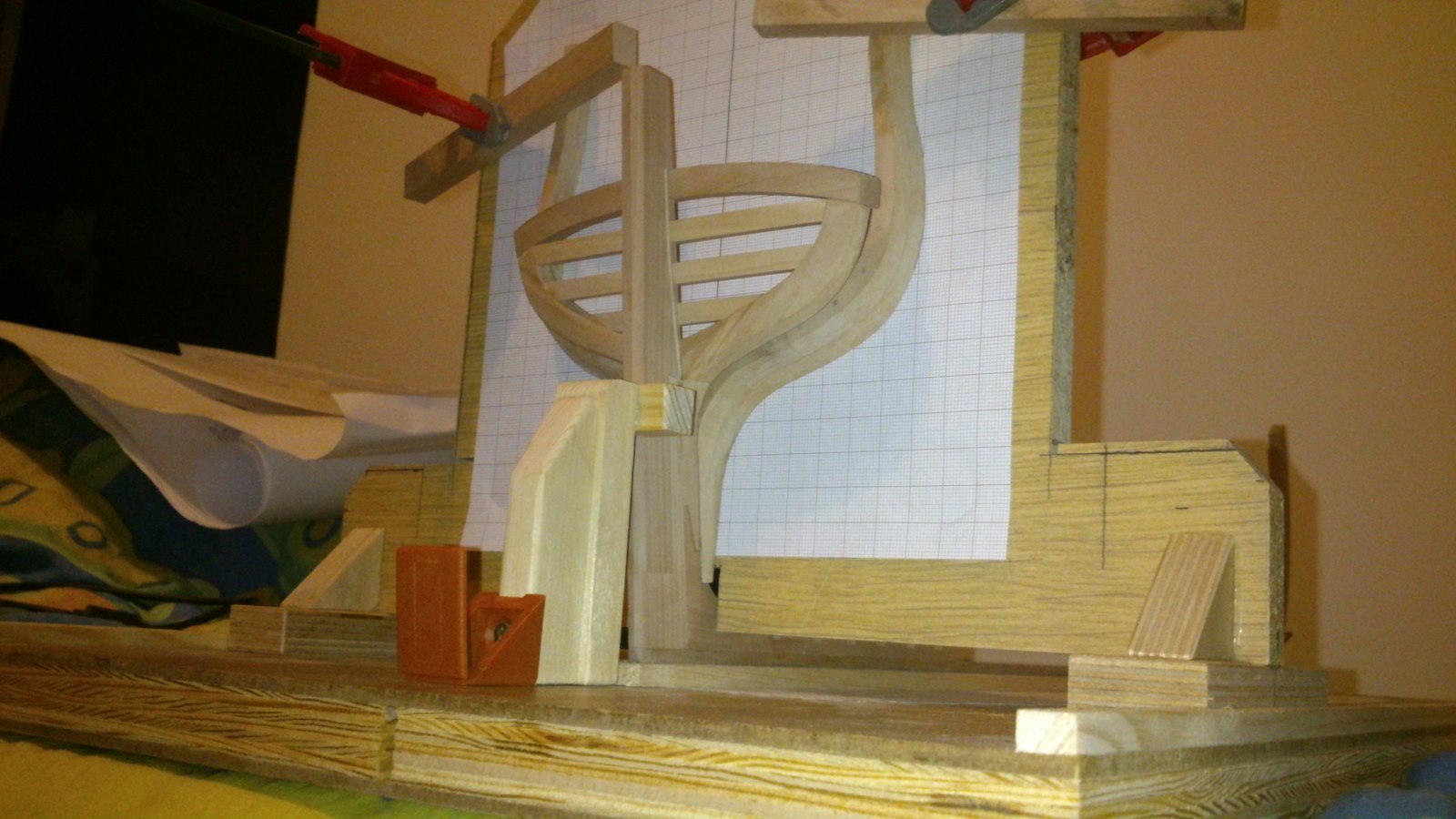

Witam, kołkowanie wręg wykonałem tak jak jest pokazane na animacji komputerowej z budowy La Belle. Wręgi już oszlifowane i zakołkowane no i w końcu zacząłem montaż wręg na kilu. Najwięcej czasu i pracy zajęło mi ich wykonanie oby to już jakoś bez większych problemów "poszło".




Rozwiązanie klejenia, montażu wręg "odgapione" z relacji Kagry.
Awatar użytkownika
Piotras
Posty: 69
Rejestracja: 14 mar 2011, 21:43

Re: La Belle 1684 - szkielet 1:24

Post autor: Piotras »

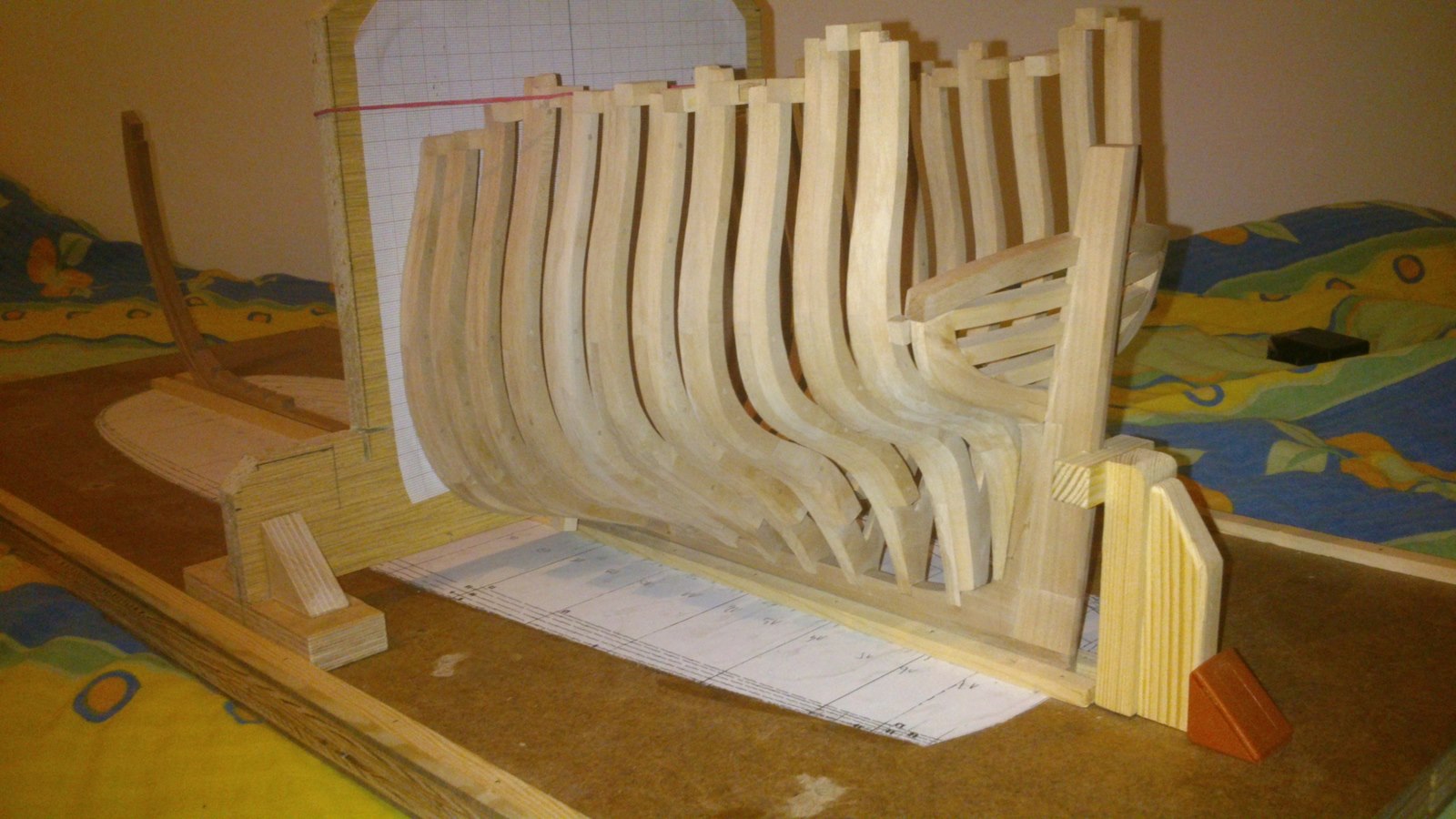

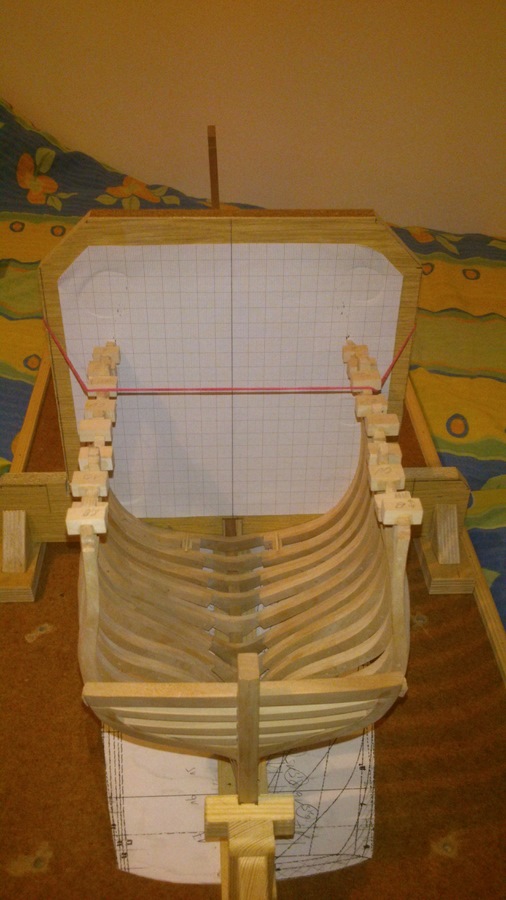

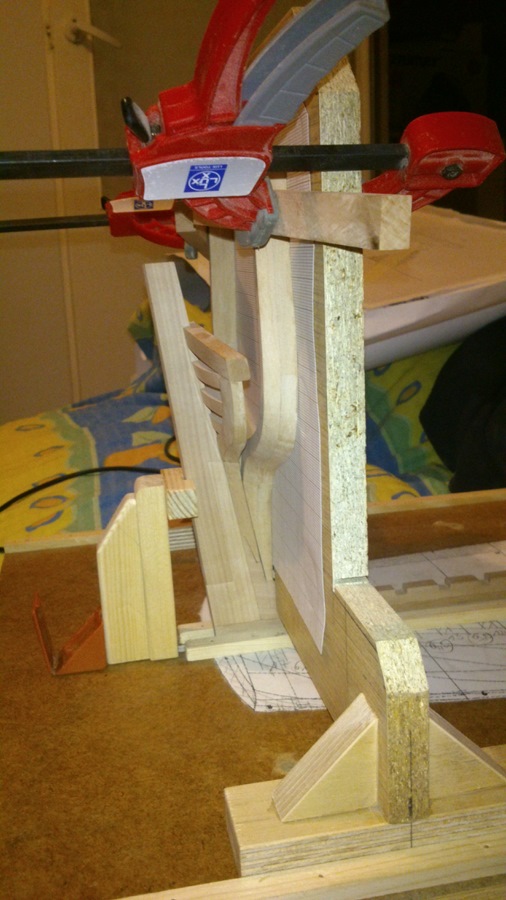

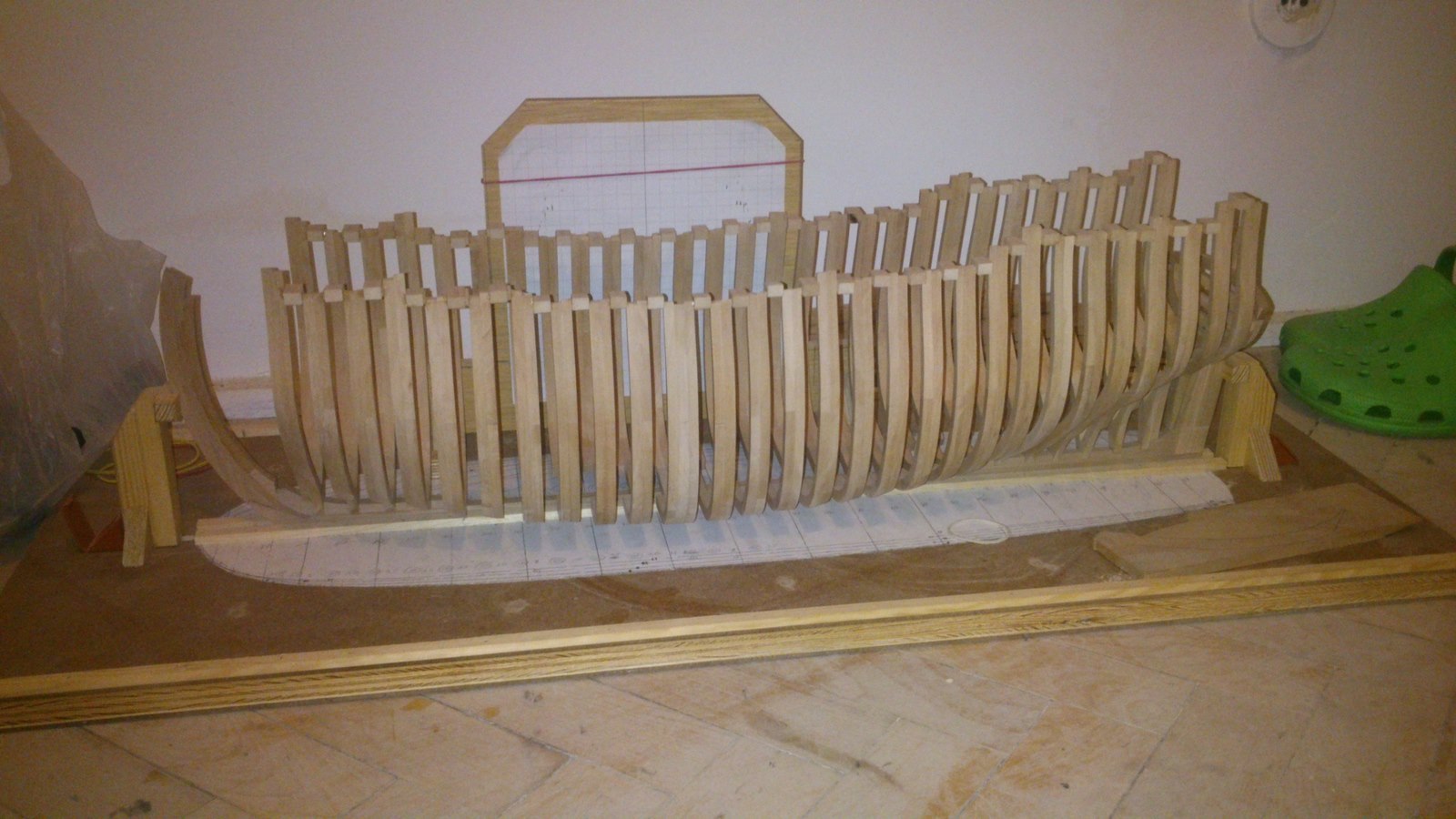

Coraz więcej wręg na swoim miejscu. Nie jest to poziom co u Kagry i Kazka ale jak na razie jestem zadowolony choć już widać że i tak czeka mnie sporo szlifowania i wtedy wyjdzie czy się udało wykonać w miare dobrze kadłub.


Awatar użytkownika
Piotras
Posty: 69
Rejestracja: 14 mar 2011, 21:43

Re: La Belle 1684 - szkielet 1:24

Post autor: Piotras »

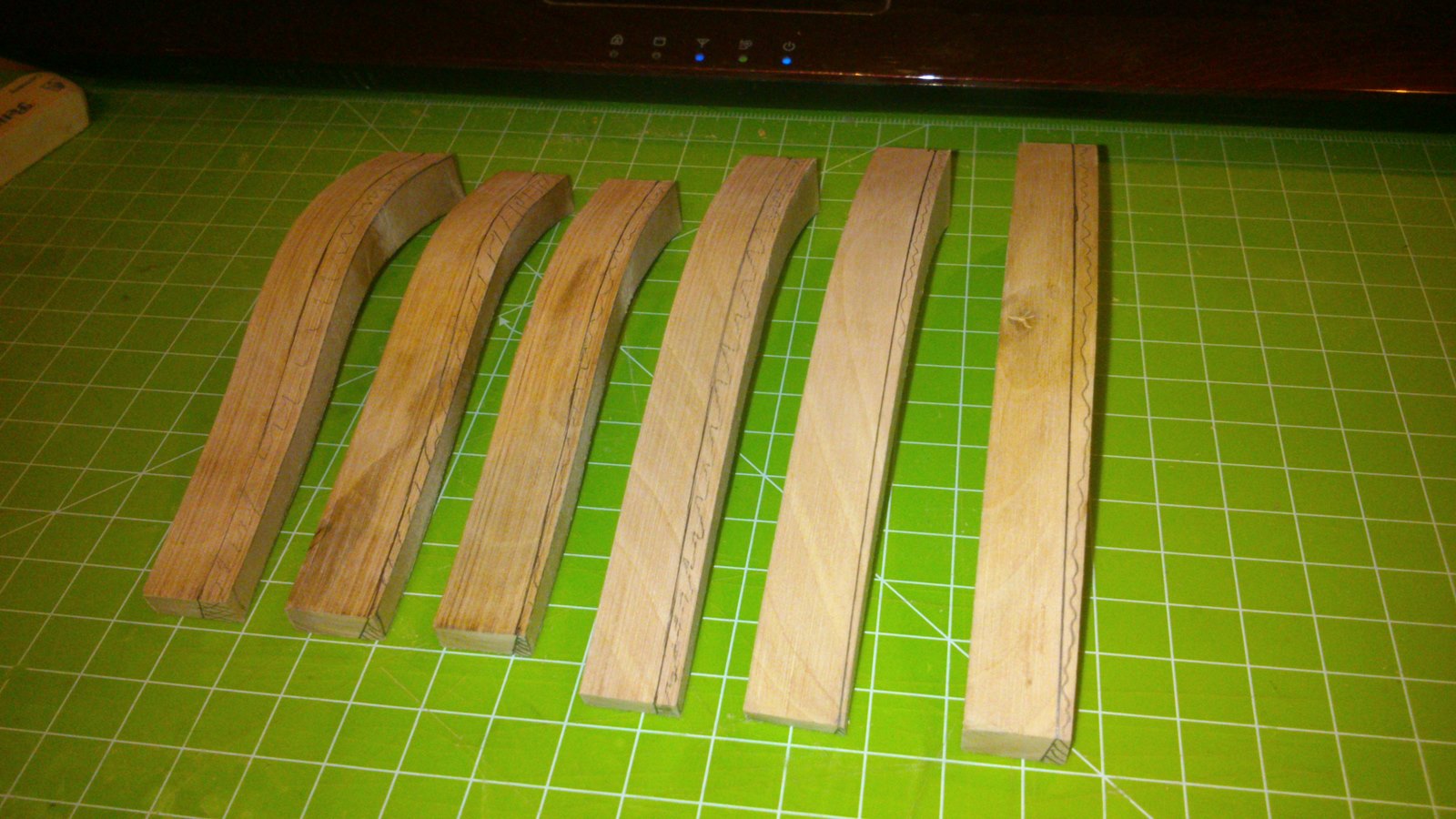

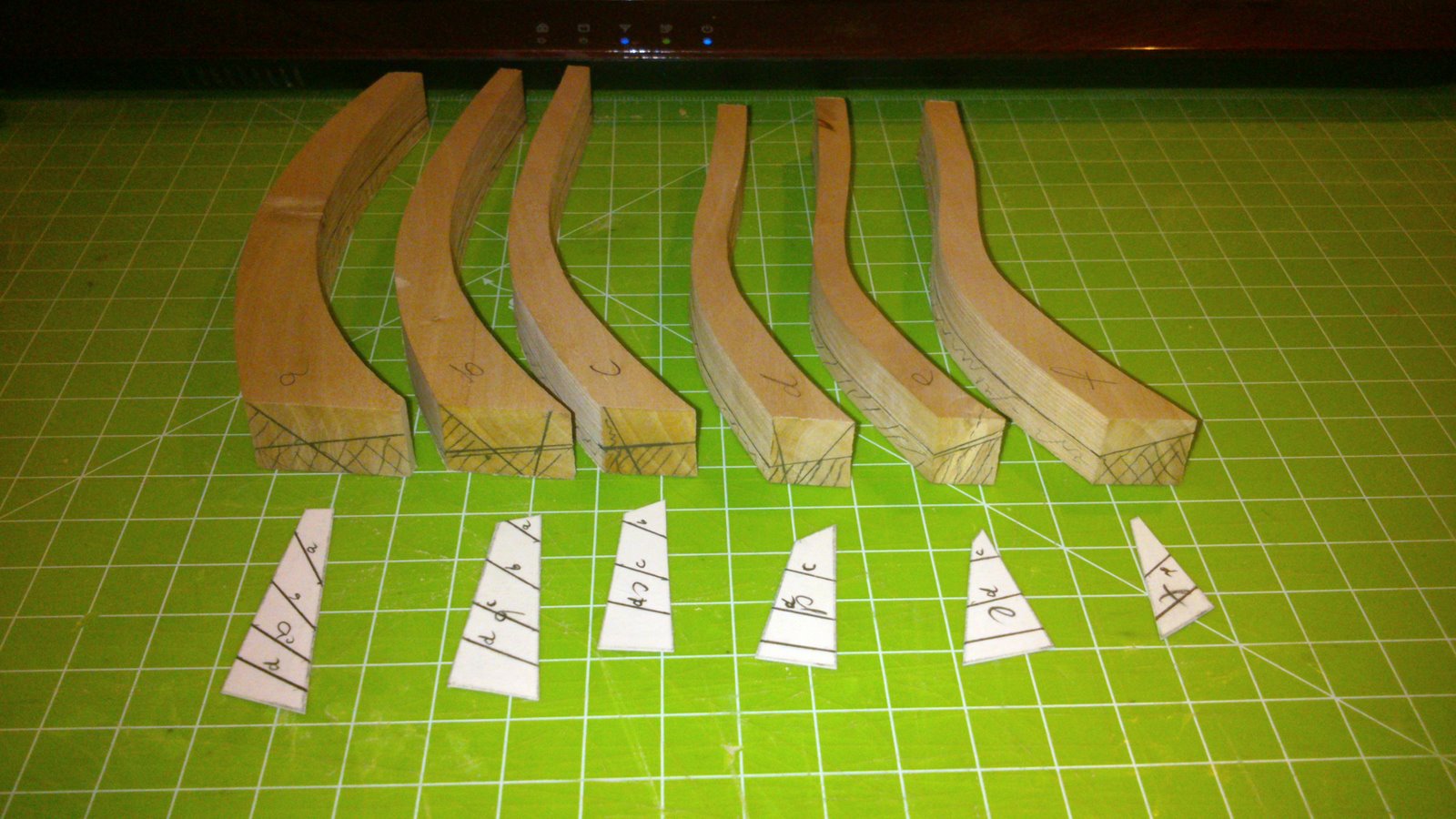

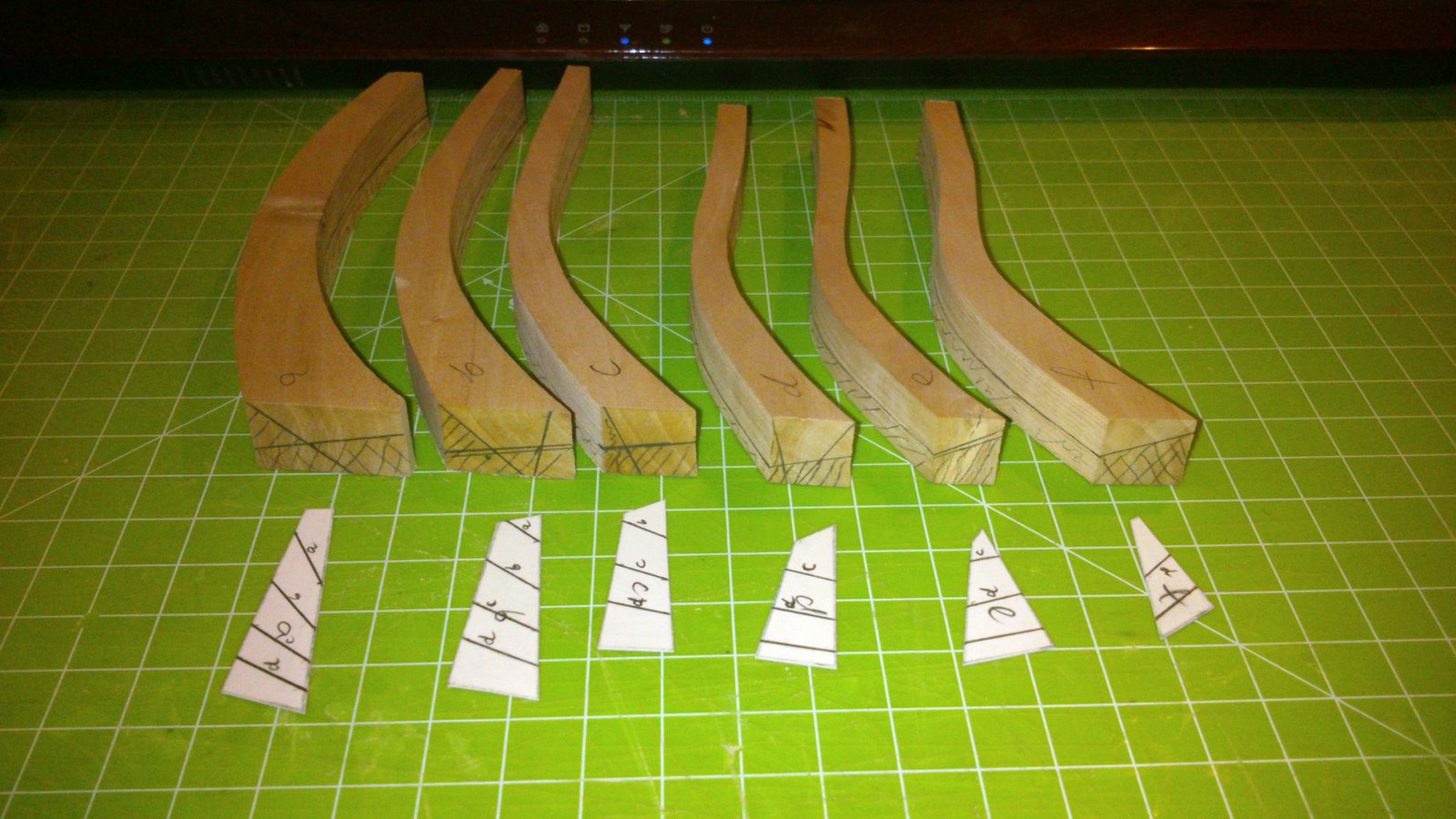

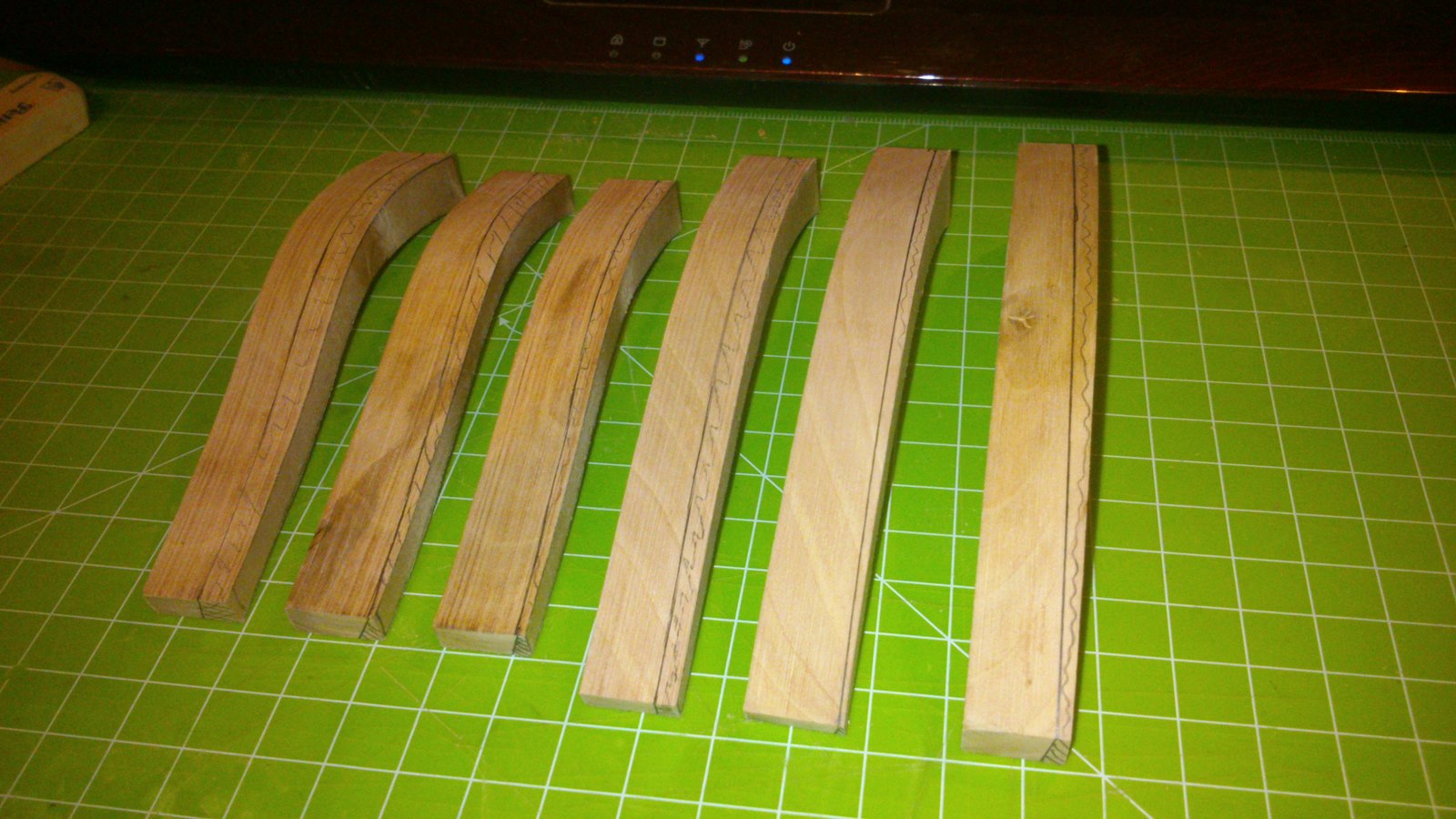

Witam. Dwa dni temu zacząłem prace nad dziobem LB. Na początku nie miałem pojęcia jak zacząć tą prace nad elementami dziobu i kierowałem się zdjęciami z jakiegoś (chyba) włoskiego forum jest pokazane na zdjęciach krok po kroku co i jak zrobić więc wszystko tylko "skopiowałem" i coś, jakoś wyszło na razie tylko jedna strona dziobu.

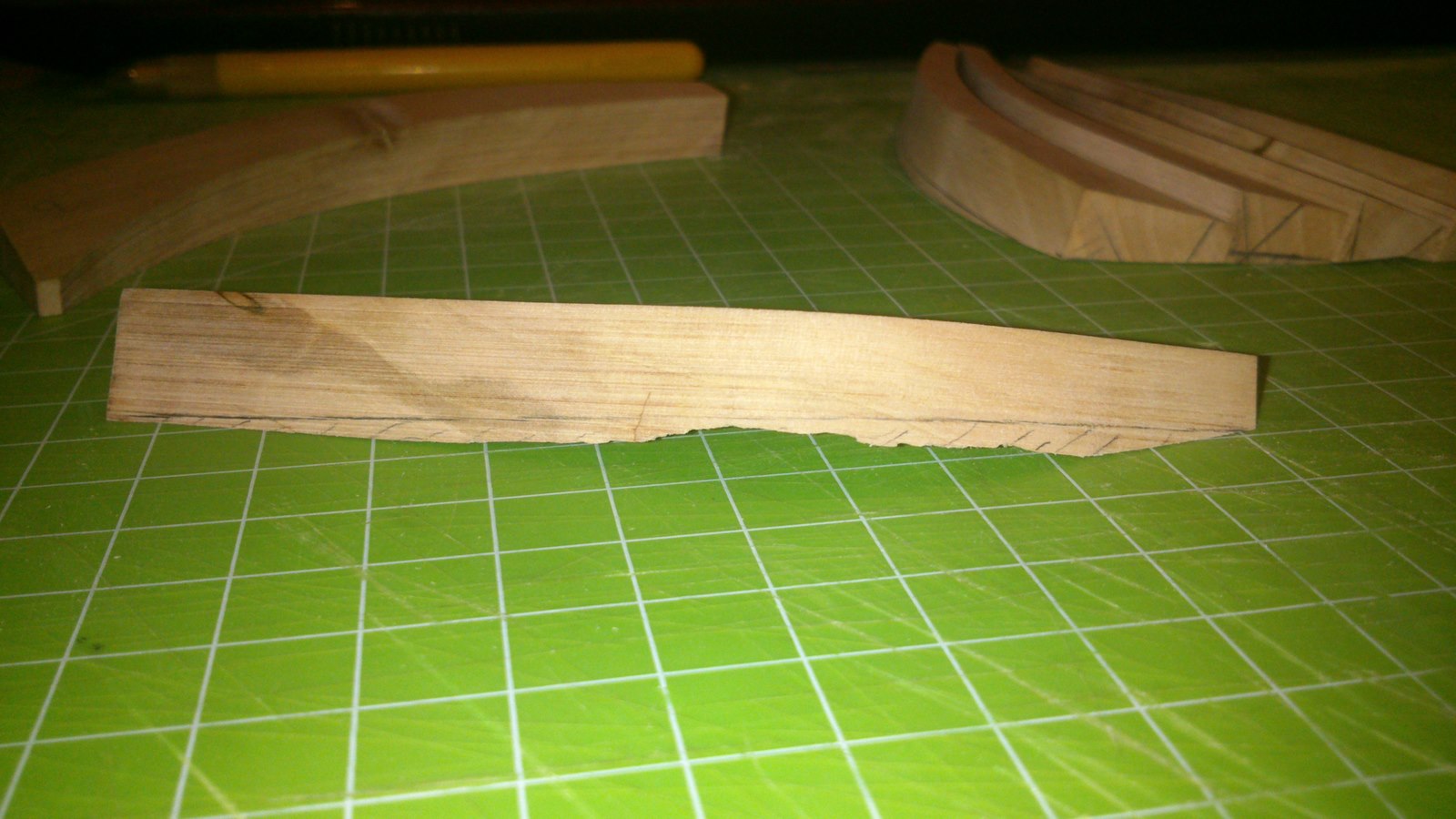

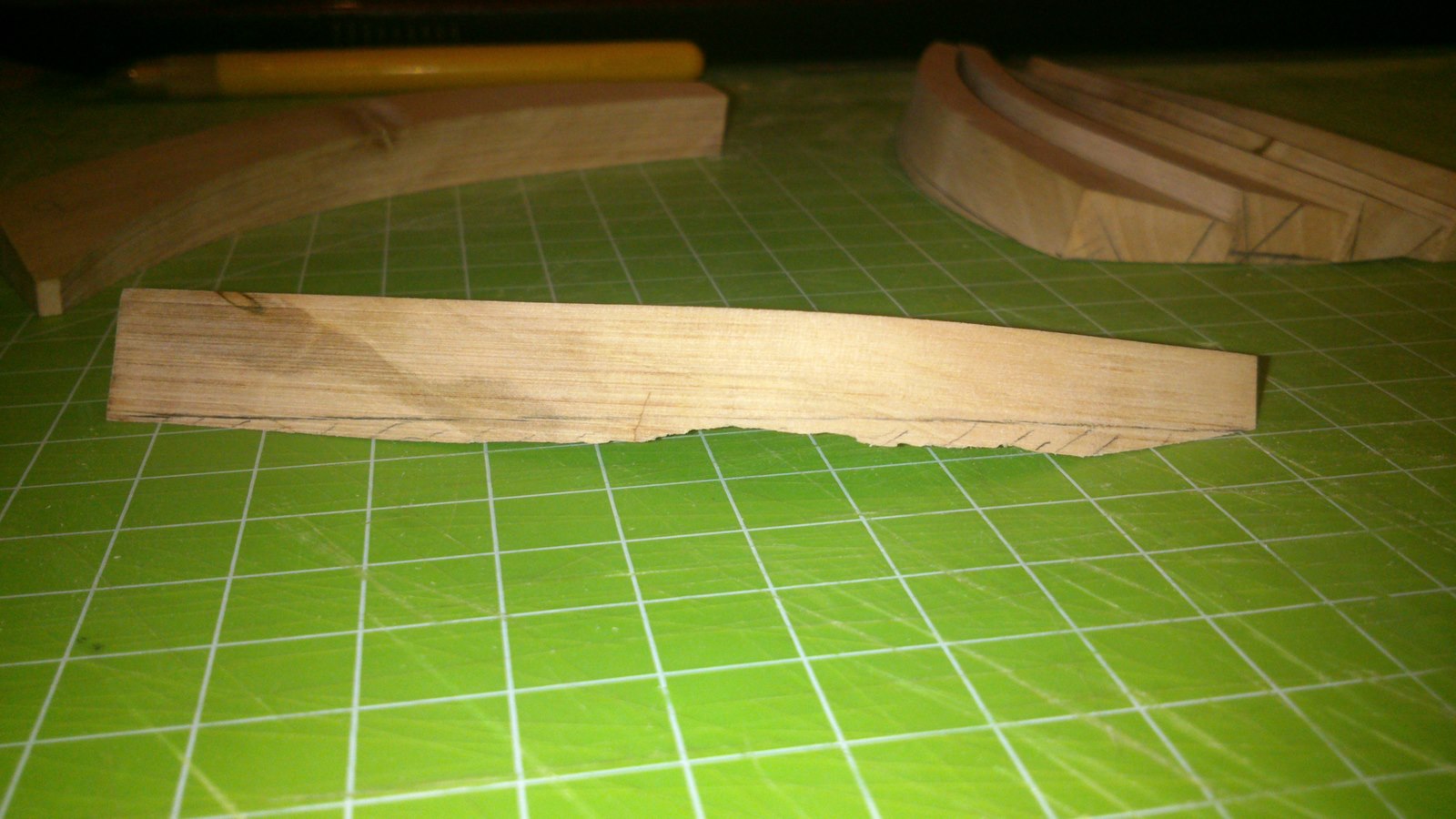

Linie "biegnące" przez całą długość elementu okazały się niepomocne i dzięki nim zepsułem 2 elementy i musiałem robić je na nowo.
Linie "biegnące" przez całą długość elementu okazały się niepomocne i dzięki nim zepsułem 2 elementy i musiałem robić je na nowo.
Załączniki
Awatar użytkownika
Piotras
Posty: 69
Rejestracja: 14 mar 2011, 21:43

Re: La Belle 1684 - szkielet 1:24

Post autor: Piotras »

Przepraszam że pisze post po poście ale mam problemy z internetem i nie mogę za jednym razem dodać więcej zdjęć.
C.d dziobu:

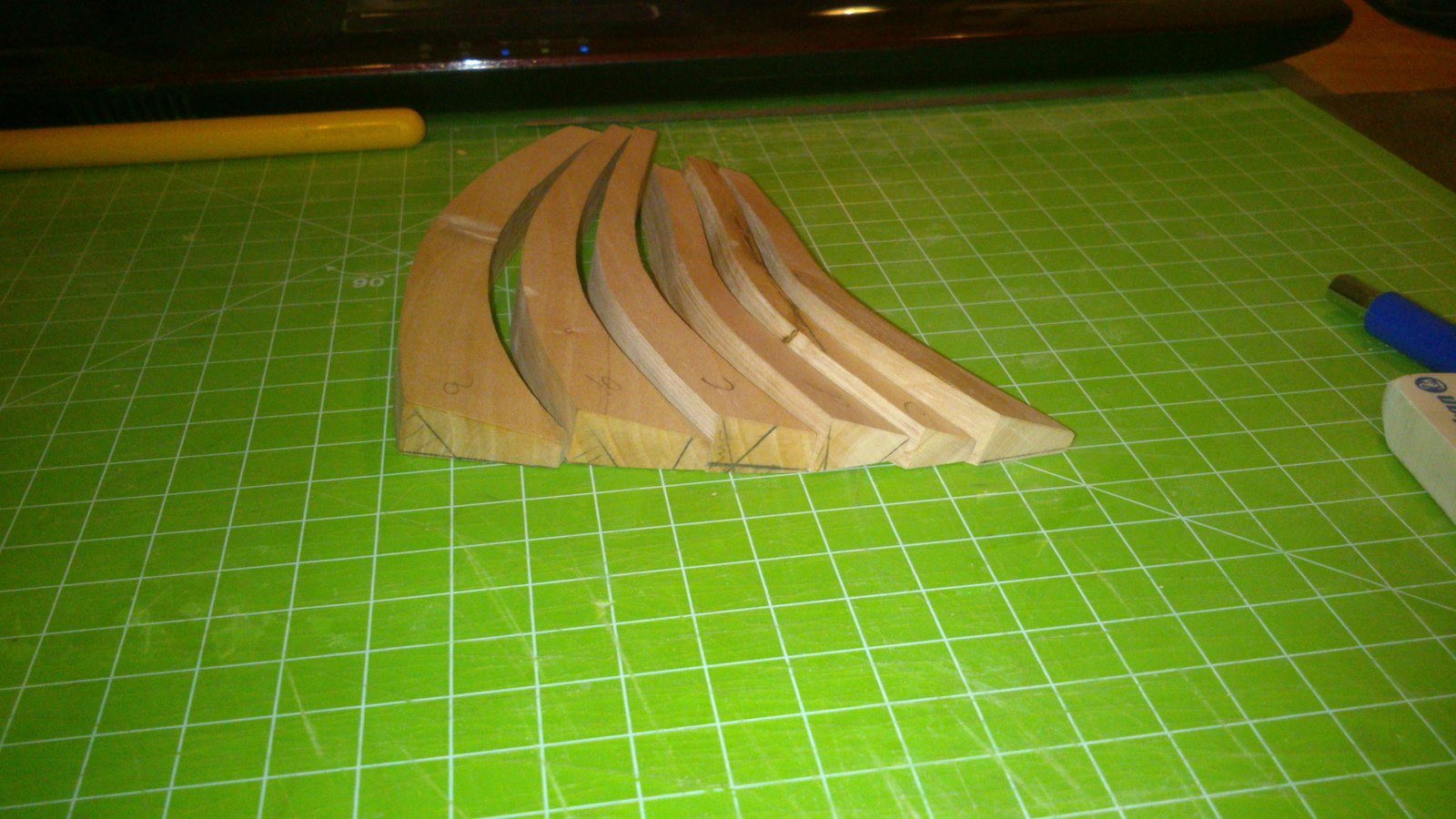

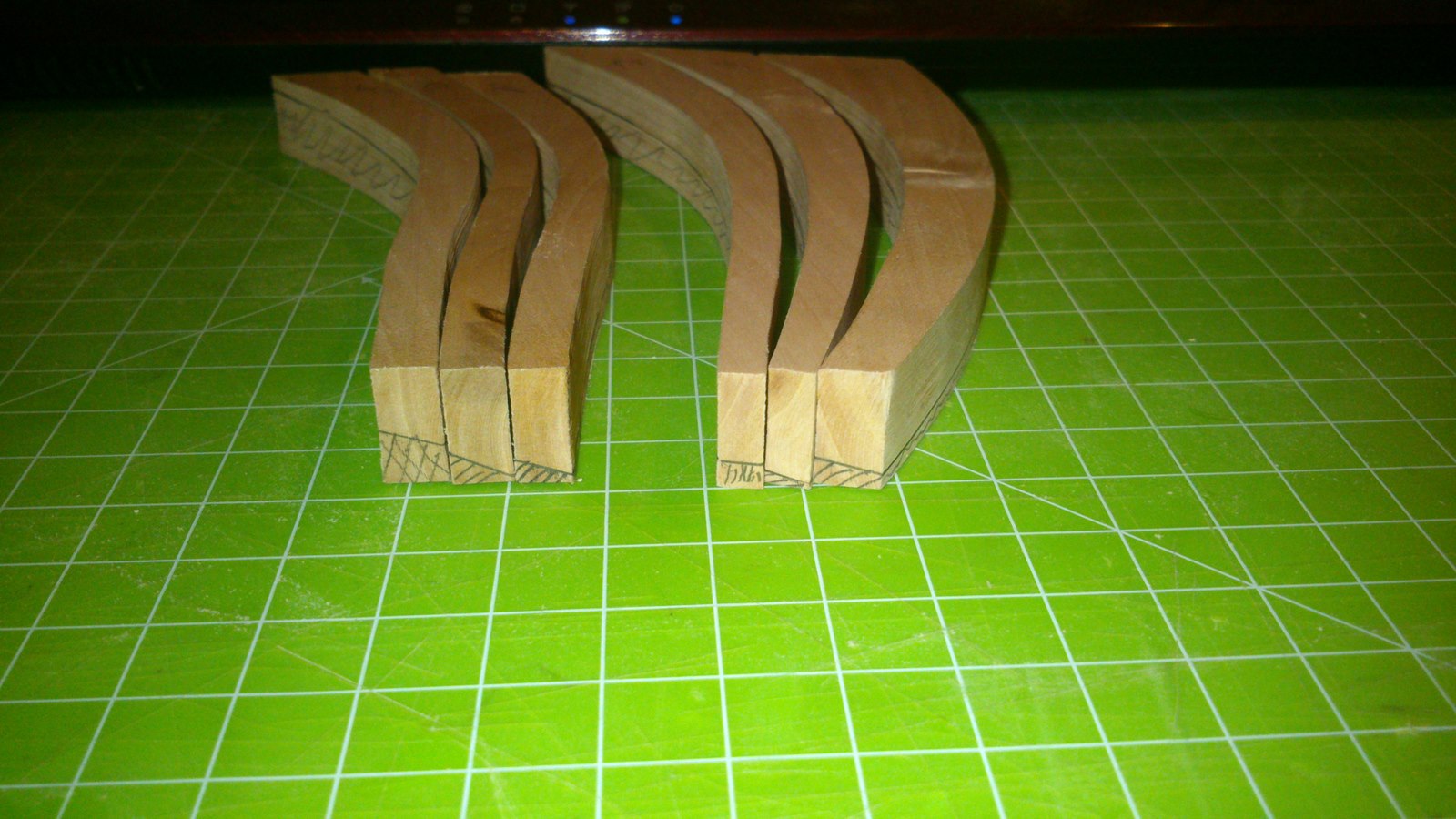

Po szlifowaniu nudna i długa robota, ale jakiś efekt jest.
Po szlifowaniu nudna i długa robota, ale jakiś efekt jest.

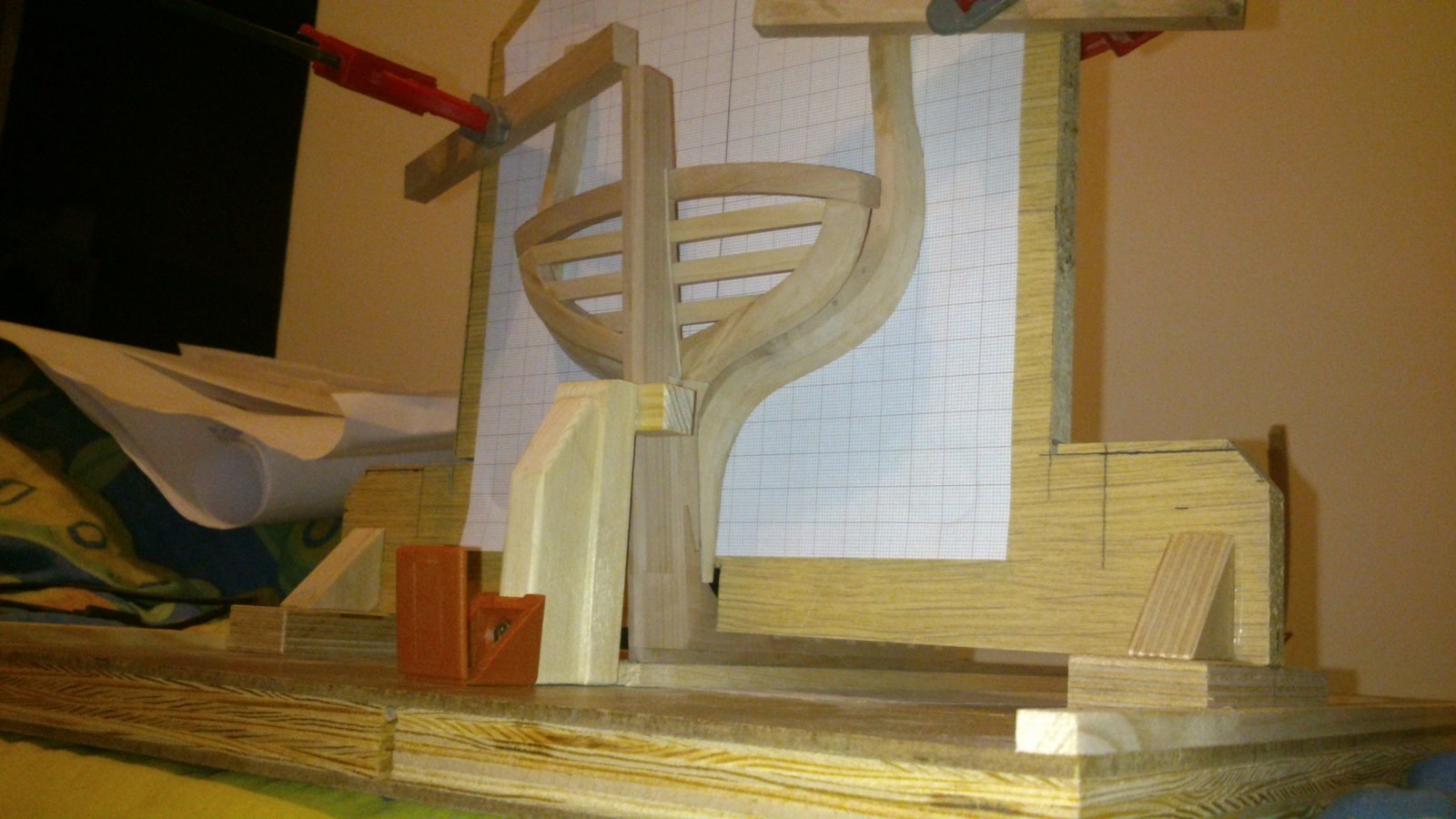

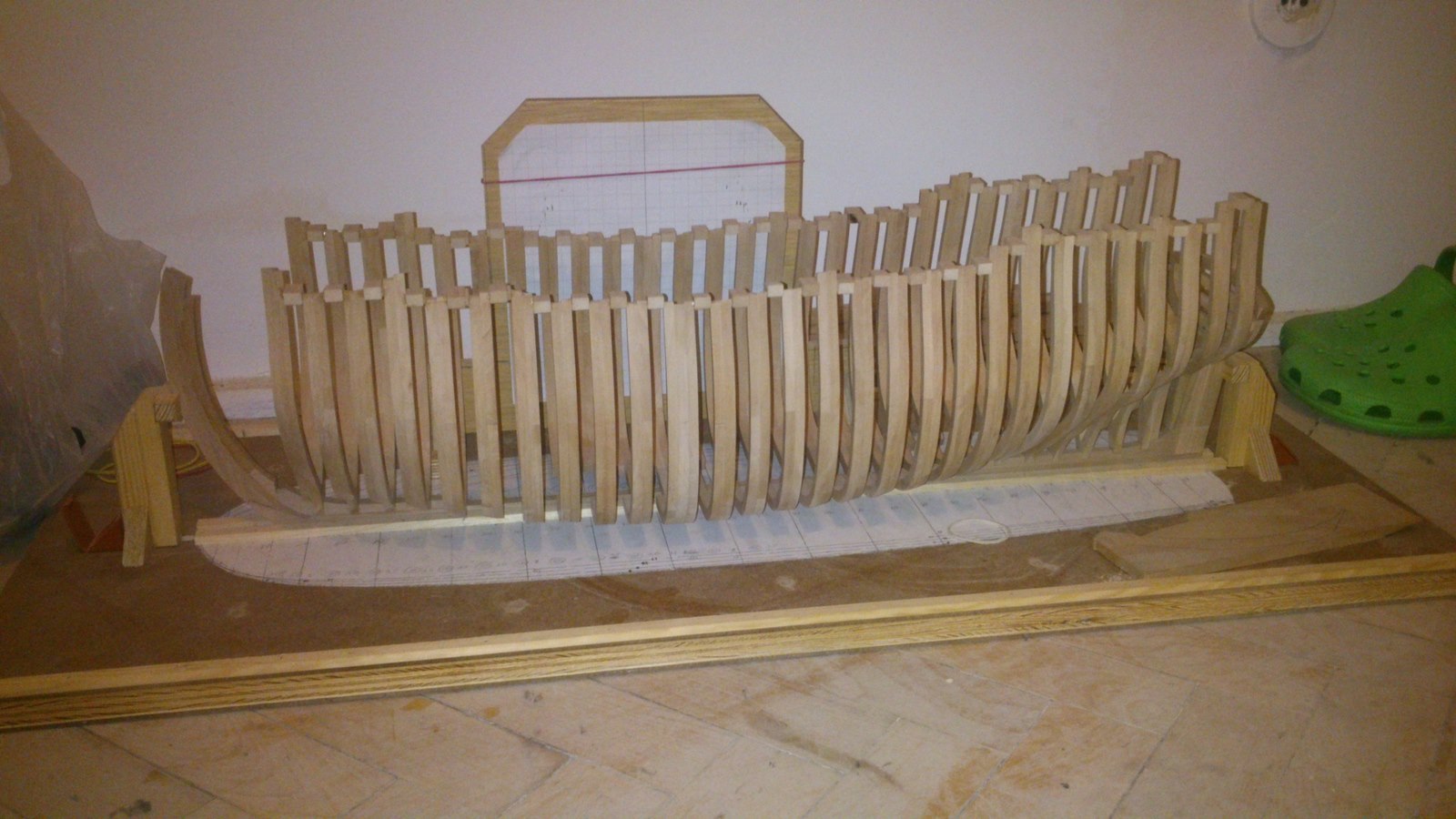

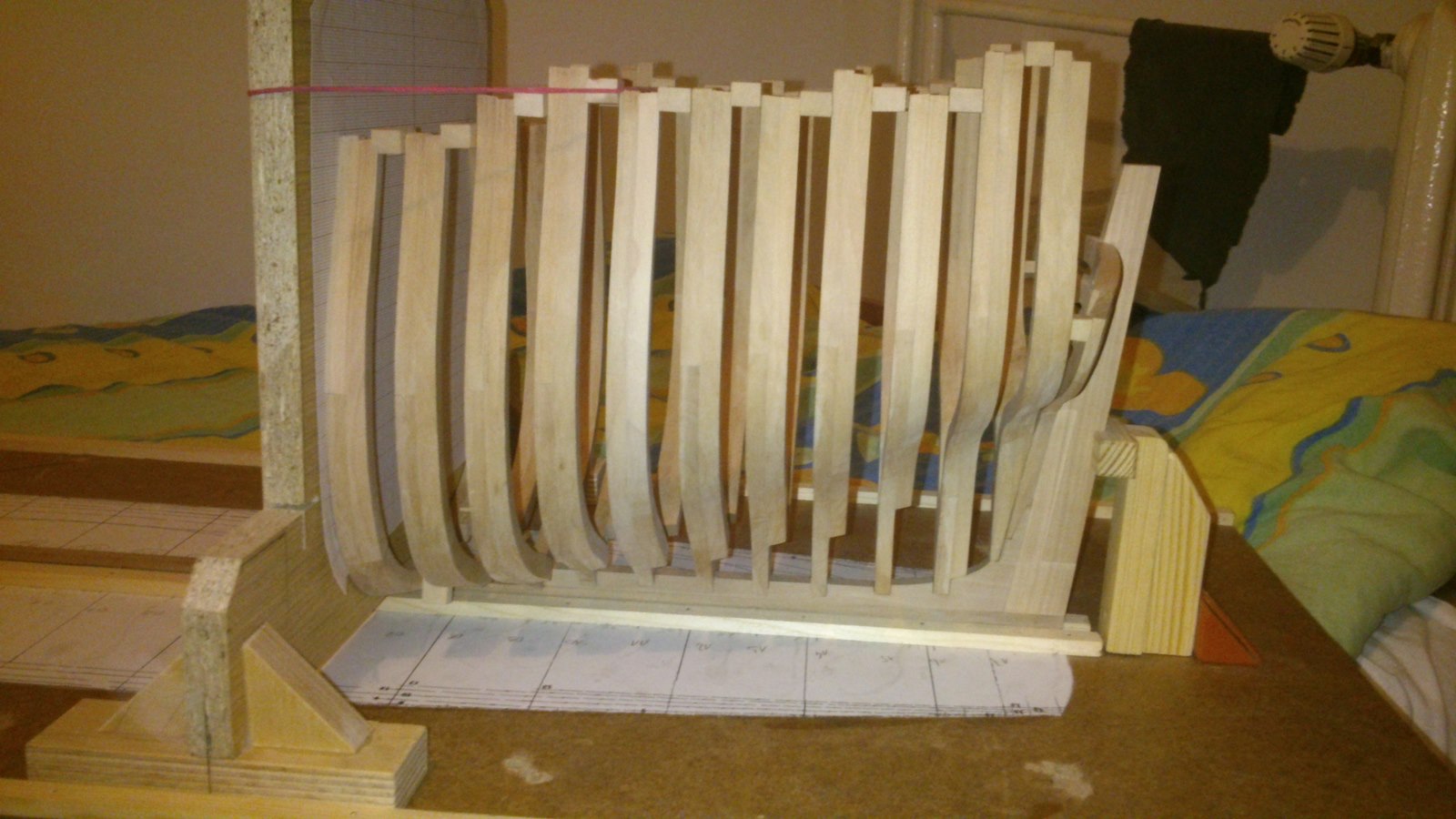

Tak wygląda teraz moja LB.
Tak wygląda teraz moja LB.
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684 - szkielet 1:24

Post autor: kagra »

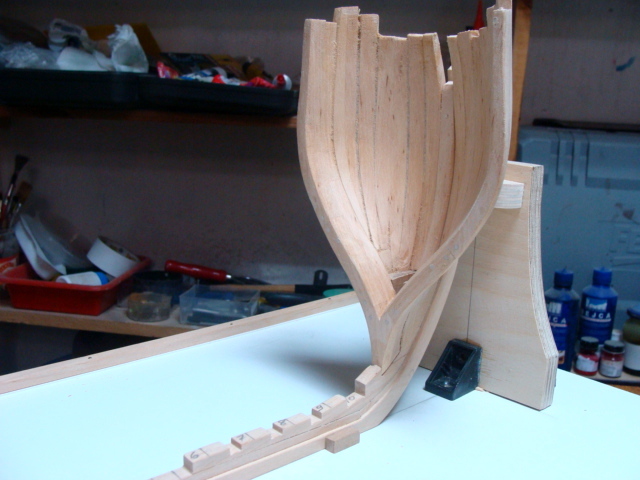

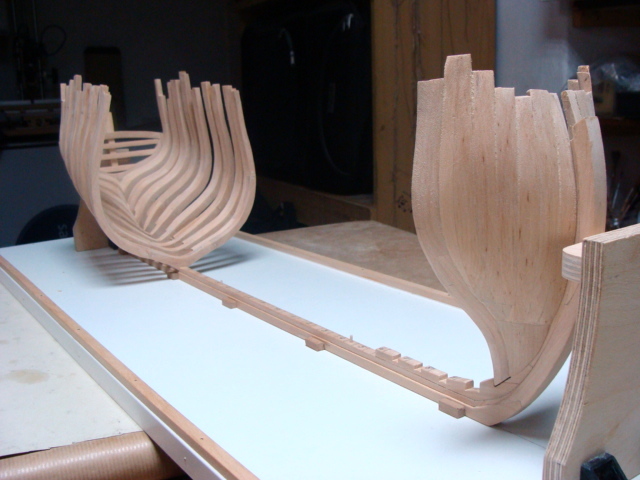

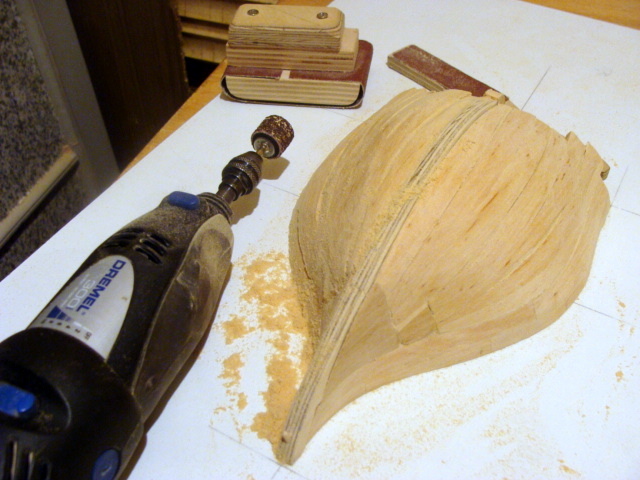

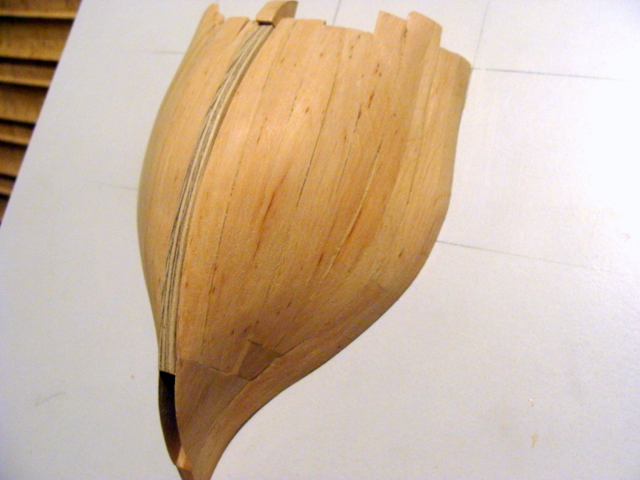

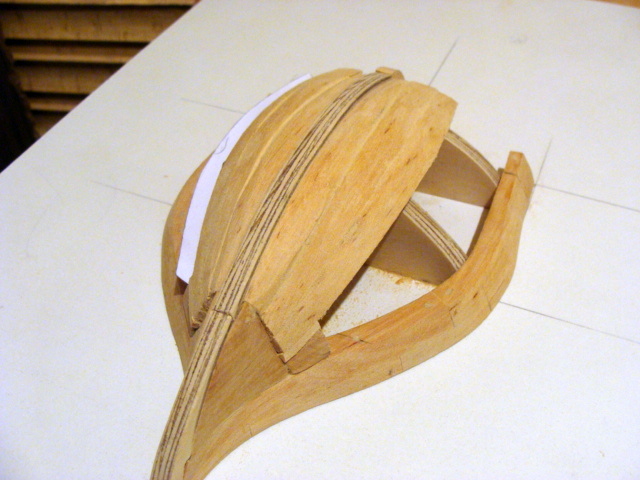

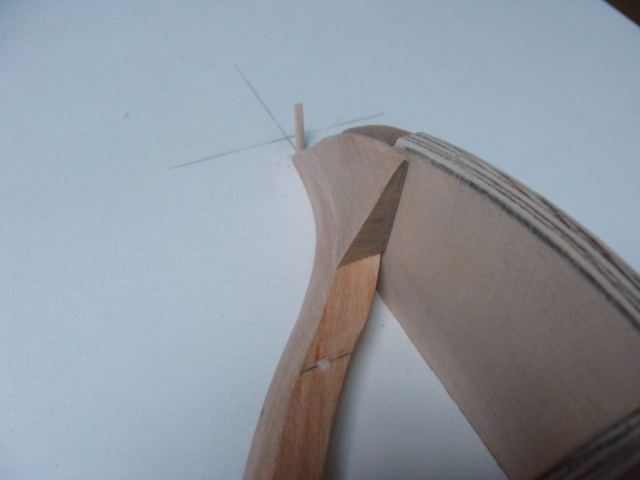

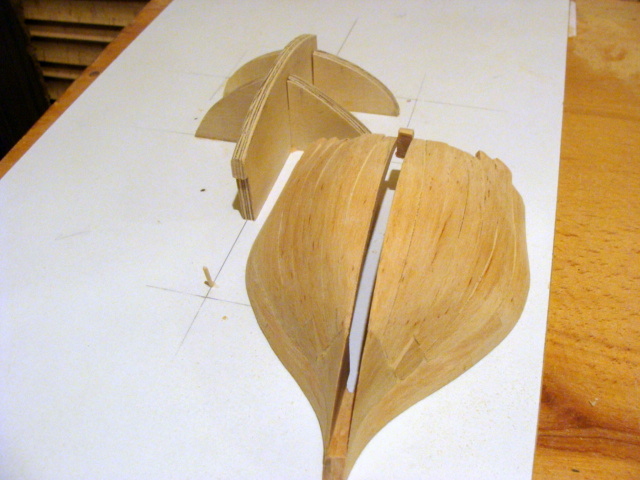

Wykonanie dzióbka metodą wykreślną jest bardzo trudne.Też miałem z tym problem.Zrób go w/g szablonu, metodą dopasowywania krawędzi.Naddatki zewnętrzne i wewnątrz zbierzesz łatwo szlifierką lub klockiem z papierem ściernym.Ewentualne niedokładności zatrzesz na klej, podczas szlifowania.Może te zdjęcia z mojej roboty Ci pomogą.Przepraszam,że nieco zaśmiecę.Pozdrawiam.Kazimierz
Załączniki
Awatar użytkownika
Piotras
Posty: 69
Rejestracja: 14 mar 2011, 21:43

Re: La Belle 1684 - szkielet 1:24

Post autor: Piotras »

Kaziu na pewno nie zaśmiecasz mojej relacji a wręcz bardzo dziękuje za zabranie głosu w zmaganiach z dziobem "Ślicznotki", mam te zdjęcia z Twojej relacji bo głównie na niej się wzoruje, ale ni cholerki nie kumam jak wykonałeś ten szablon do wykonania dziobu (no część kumam, część nie kumam). Chciałem pokazać co mi wyszło z wykonaniem dziobu w/g włoskiego forum.
Niby wszystko fajnie, ale ...
Niby wszystko fajnie, ale ...

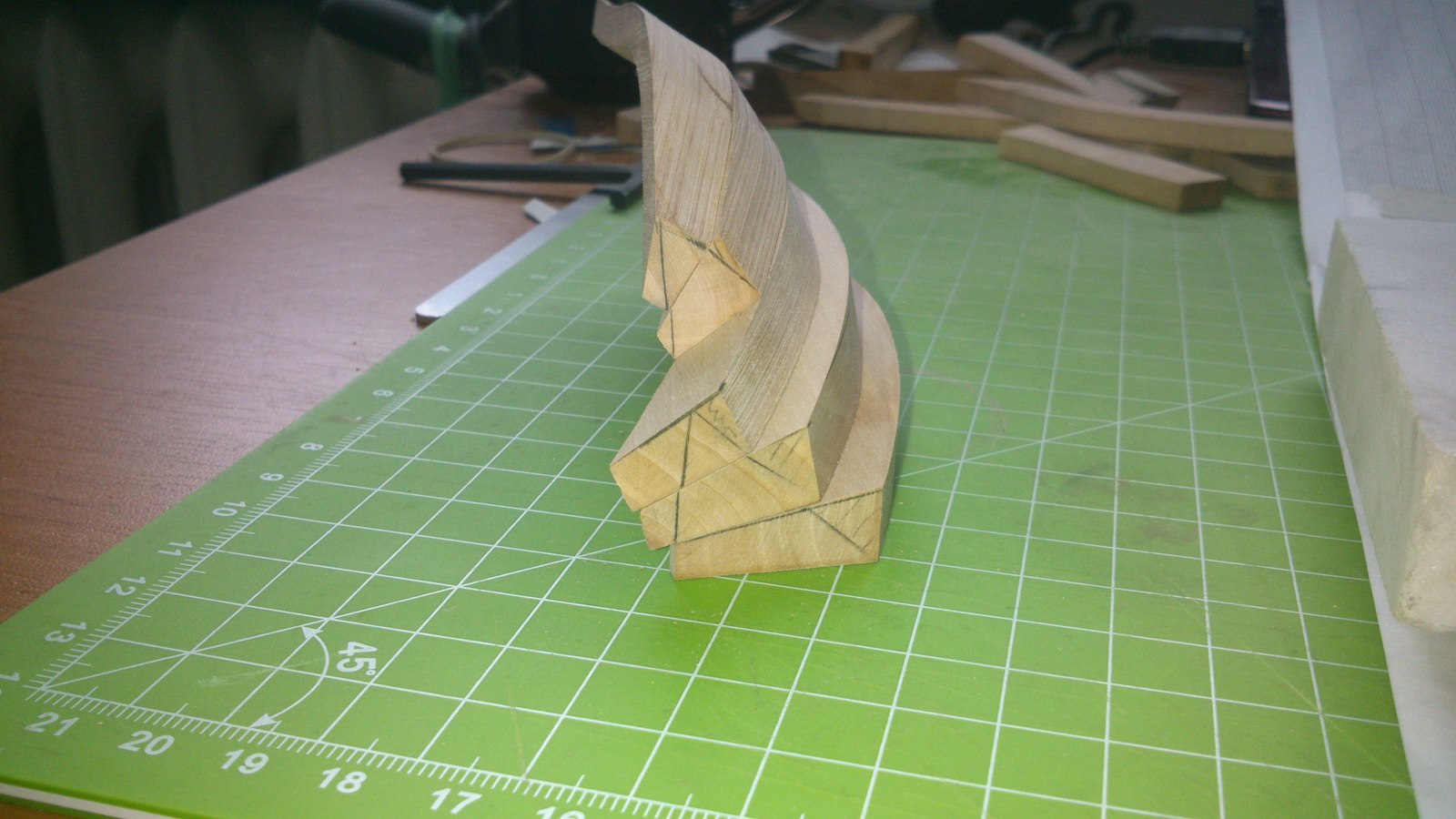

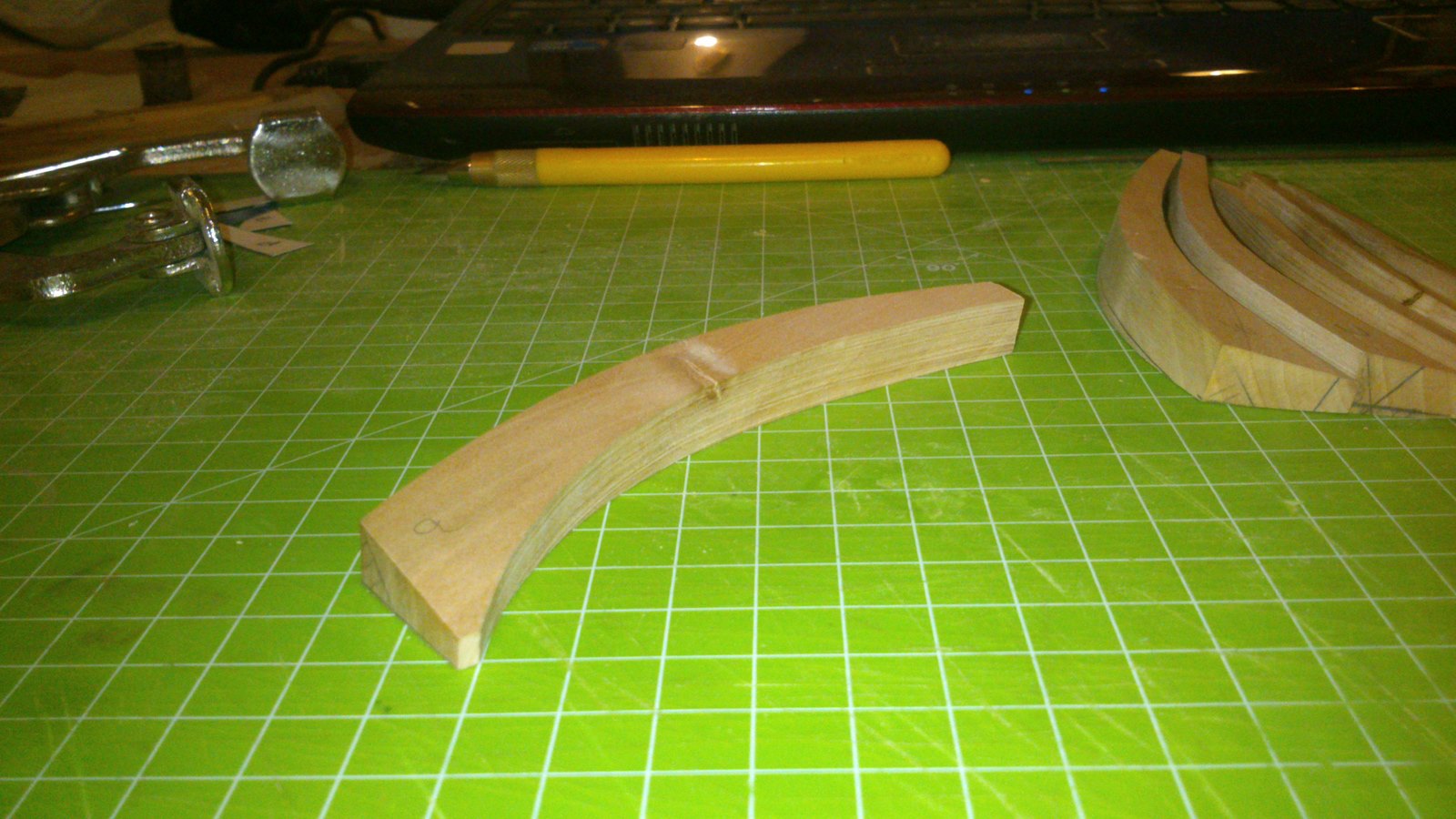

No i jest problem (elementy składowe na jedna część dziobu) coś się nie zgadza. Znowu wyszło to co pisał Kagra ale chyba już pójdę za ciosem i spróbuje to zeszlifować. Elementy sklejone tylko tym czasowo na próbę co z tego wyszło.
No i jest problem (elementy składowe na jedna część dziobu) coś się nie zgadza. Znowu wyszło to co pisał Kagra ale chyba już pójdę za ciosem i spróbuje to zeszlifować. Elementy sklejone tylko tym czasowo na próbę co z tego wyszło.
Awatar użytkownika
Kazek
Posty: 717
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684 - szkielet 1:24

Post autor: Kazek »

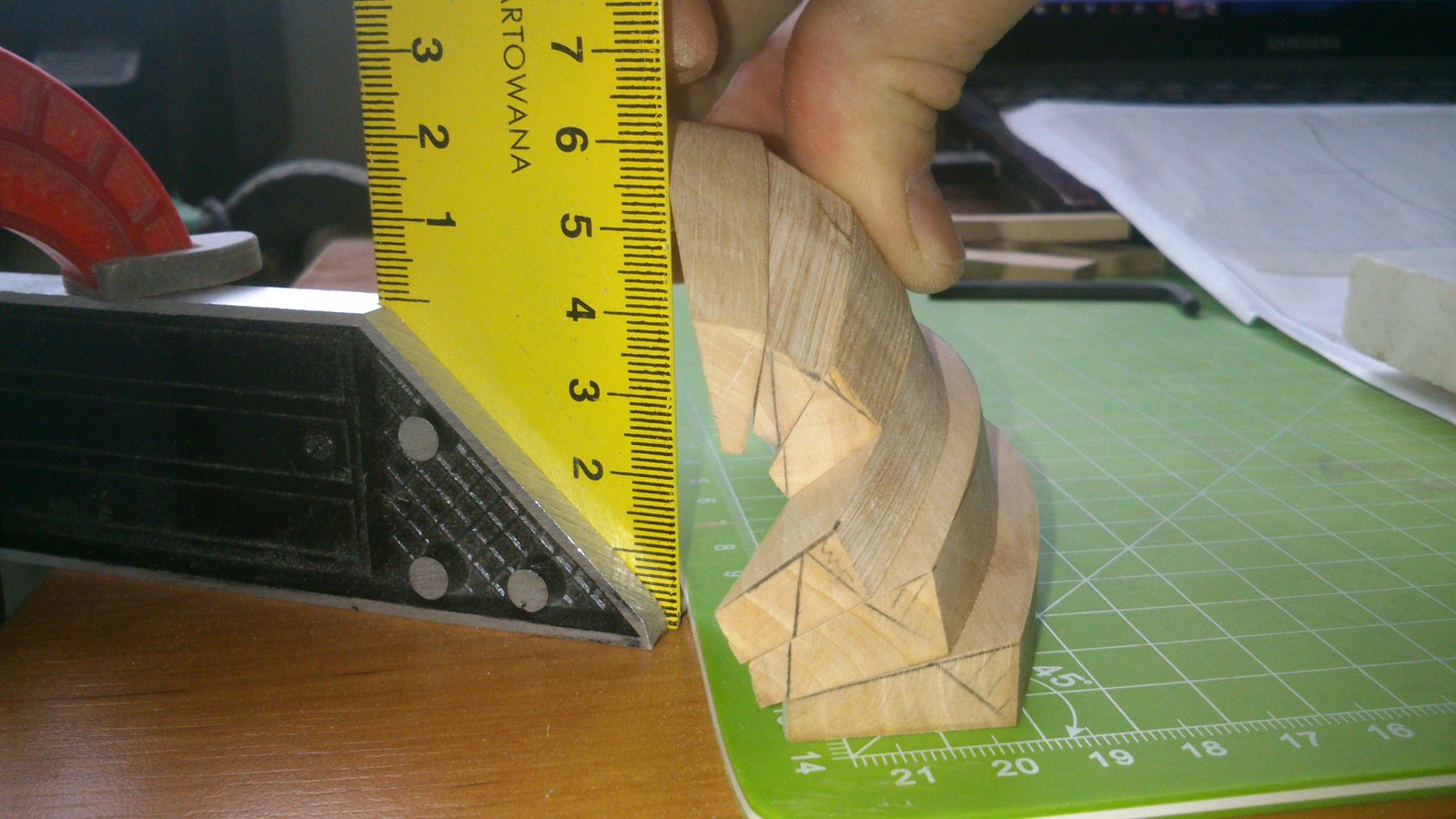

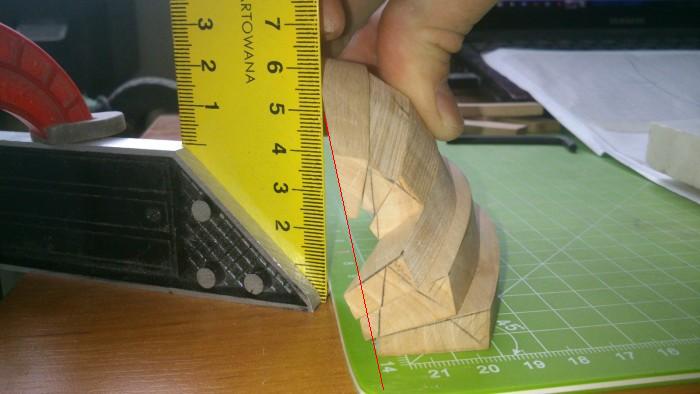

a to nie tak powinieneś trzymać ten kątownik ? Pod warunkiem ze ta pierwszą wręgę masz dobrze zeszlifowaną ale bez planów to jest tylko moje gdybanie
Załączniki
Pozdrawiam Kazik :)
Awatar użytkownika
Piotras
Posty: 69
Rejestracja: 14 mar 2011, 21:43

Re: La Belle 1684 - szkielet 1:24

Post autor: Piotras »

Kaziu ale jak zrobię tak Ty to pokazujesz to ten dolny element będzie odstawał i na to samo wyjdzie, czy nie? Już przymierzałem i właśnie ten dolny element odstaje.
Awatar użytkownika
Kazek
Posty: 717
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684 - szkielet 1:24

Post autor: Kazek »

wg mnie to tu powinien być kąt prosty i cos jest nie tak zeszlifowane ale bez planów to oczywiście tak jak mówię to jest moje gdybanie
Załączniki
Pozdrawiam Kazik :)
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684 - szkielet 1:24

Post autor: kagra »

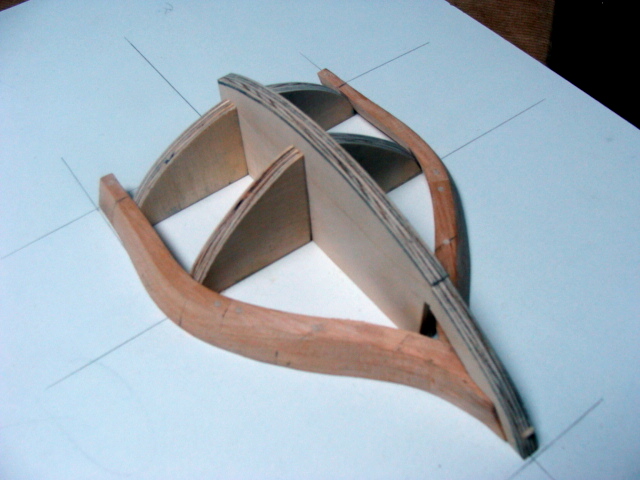

Odnośnie szablonu.Szablon budujesz na ostatniej wrędze dziobowej.Szablon odzwierciedla kształt dziobu i szerokość dziobnicy.W dolnej części jest dzielony aby można było wyjąć gotowy dzióbek.Zauważ, na dole są wklejone pełne klocki od których zaczynasz dopasowywanie.Pozostałe kształtki zaczynasz od dziobnicy do wręgi.Tu ważne są krawędzie styku pod odpowiednim kątem.To robisz doświadczalnie.W sumie od dziobnicy do wręgi to jest kąt prosty.Kształt wyoblenia nadajesz z grubsza trzymając się kształtu dziobnicy i wręgi oraz tych sklejek wewnątrz.Najlepiej odrysowywać na bristolu i przenosić na drewno.Oprócz tego pamiętaj,że dołem trzeba nieco zwężać.U mnie za bardzo nie wyszło i musiałem kombinować.Następnie pole popisu ma szlifierka i papier ścierny.Zastosowanie tej metody pozwoli Ci idealnie wpasować się w ten szkielet co już posiadasz.Mechaniczne wykreślanie z planów może być obarczone jakimś błędem.To tyle.Życzę powodzenia.Kazimierz

P/s Tych zdjęć w mojej relacji nie ma.
Załączniki
planche08ab.tif
planche08ab.tif (14.58 KiB) Przejrzano 4961 razy
Ostatnio zmieniony 13 paź 2013, 19:12 przez kagra, łącznie zmieniany 1 raz.
